Методика поверки»

(ООО «АЛЬ- ФА-НДТ»), г. Москва

3.

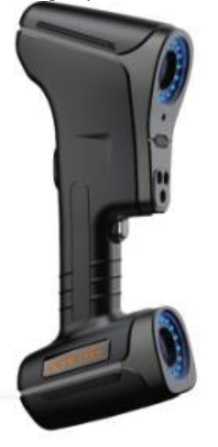

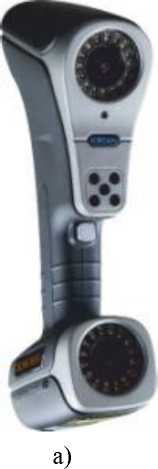

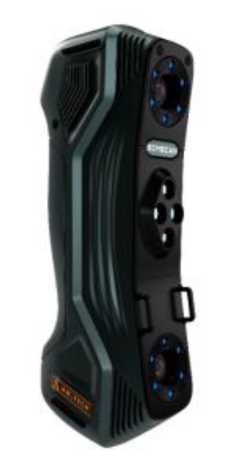

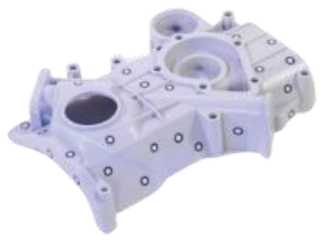

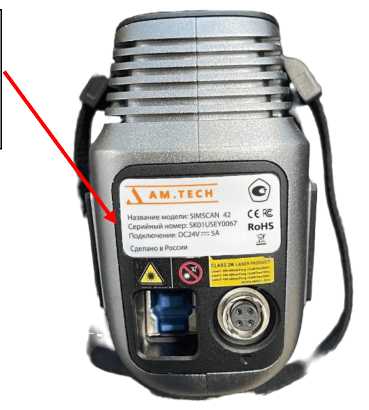

Приборы оптические координат-но-измерительные бесконтактные

AM.TEC H LaserSC AN

С

92480-24

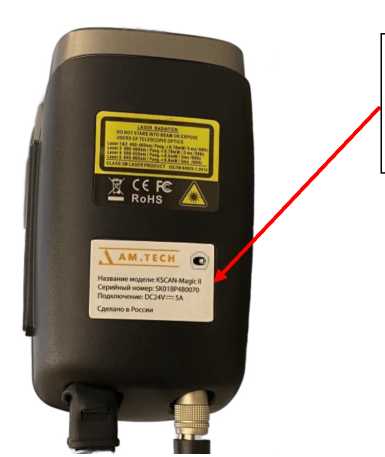

AM.TECH LaserSCAN KSCAN MAGIC II, зав. № SK01BP4B0070, AM.TECH LaserSCAN AXE B17, зав. № SK02BX0G0113, AM.TECH LaserSCAN SIMSCAN 42, зав. № SK01USEY0067

Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»), г. Москва

Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»), г. Москва

ОС

МП-2542023 «ГСИ. Приборы оптические координат-но-измерительные AM.TECH LaserSCAN . Методика поверки»

1 год

Общество с ограниченной ответственностью «Научно- производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»), г. Москва

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

20.01.2024

4.

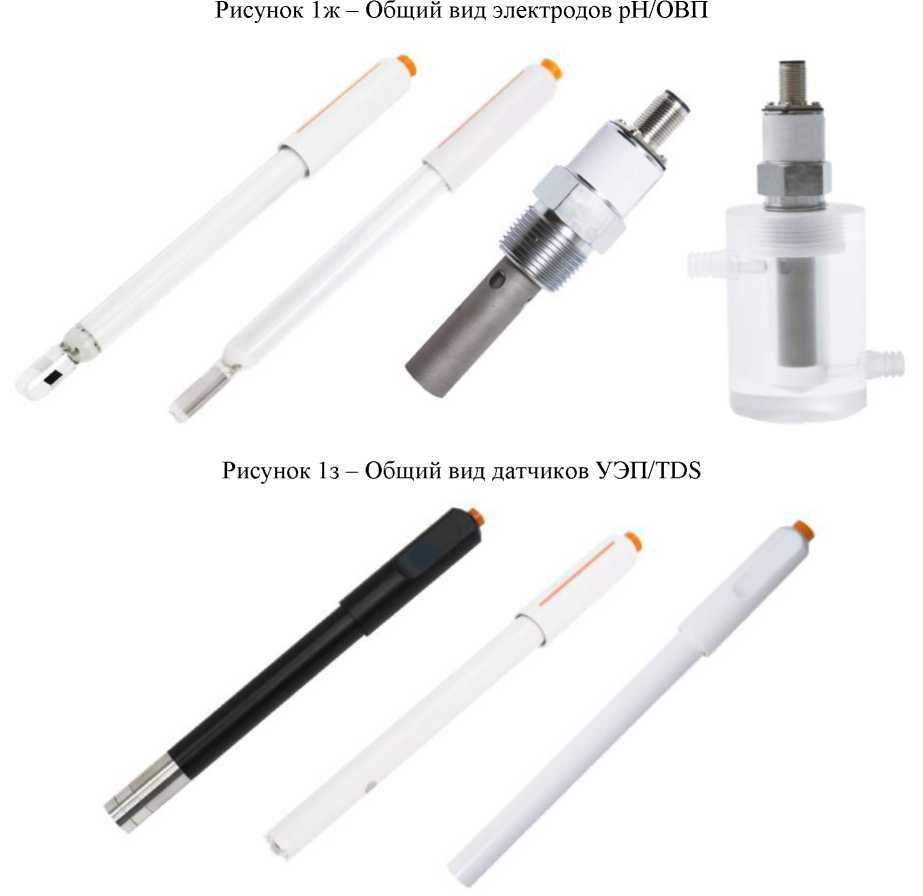

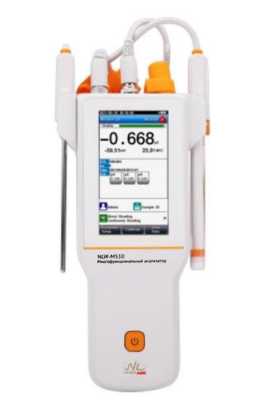

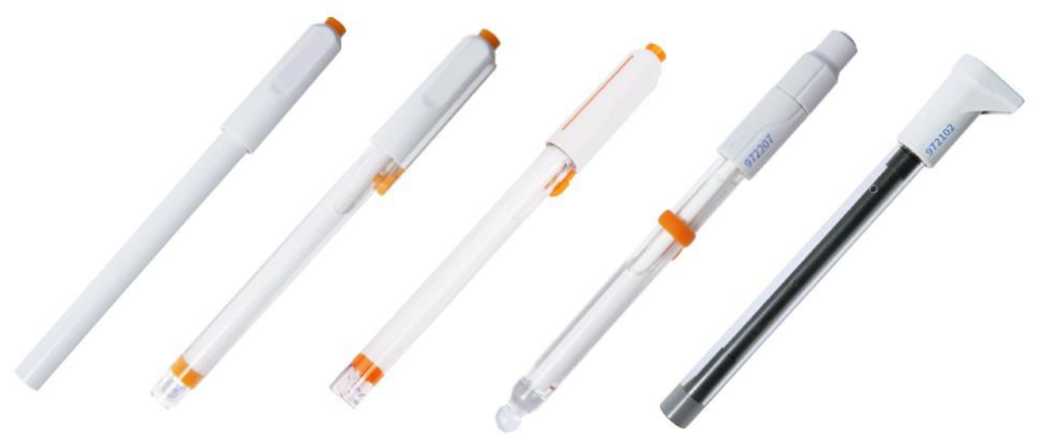

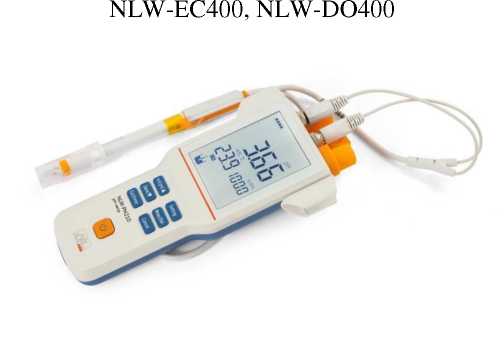

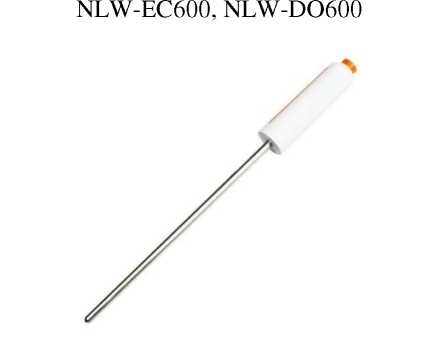

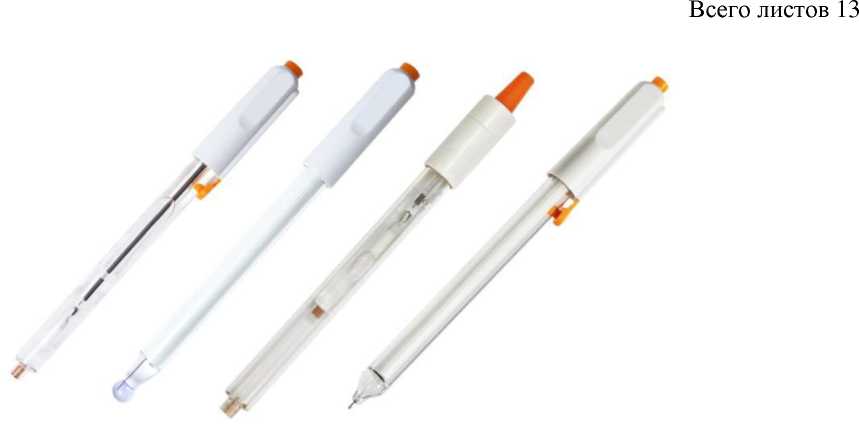

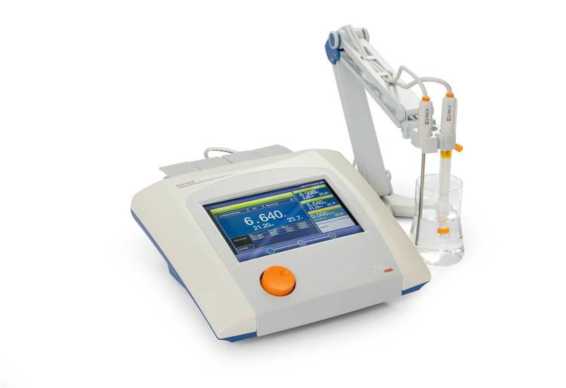

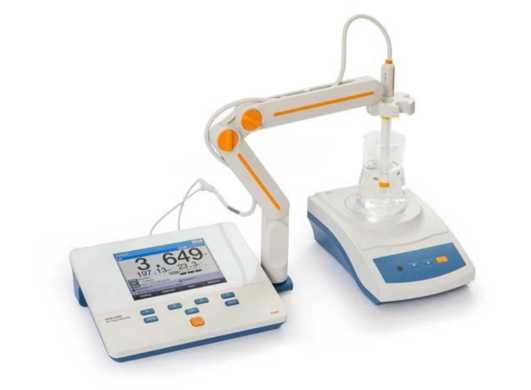

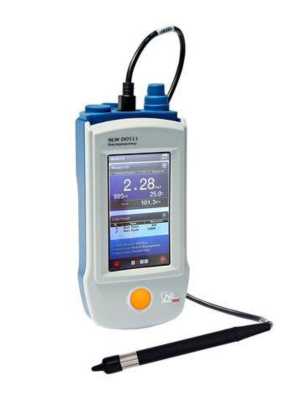

Анализаторы жидкости

NLW

С

92481-24

NLW-M600, сер. № 651221CG23070001 ; NLW-DO511, сер. № 630921CG23070001 ; NLW-M510, сер. № 651771CG23070001

Акционерное общество «Не-ваЛаб» (АО «НеваЛаб»), Ленинградская обл., г. Всеволожск

Акционерное общество «Не-ваЛаб» (АО «НеваЛаб»), Ленинградская обл., г. Всеволожск

ОС

МП 24500036-2024 «ГСИ. Анализаторы жидкости NLW. Методика по верки»

1 год

Акционерное общество «Не-ваЛаб» (АО «НеваЛаб»), Ленинградская обл., г. Всеволожск

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

27.03.2024

5.

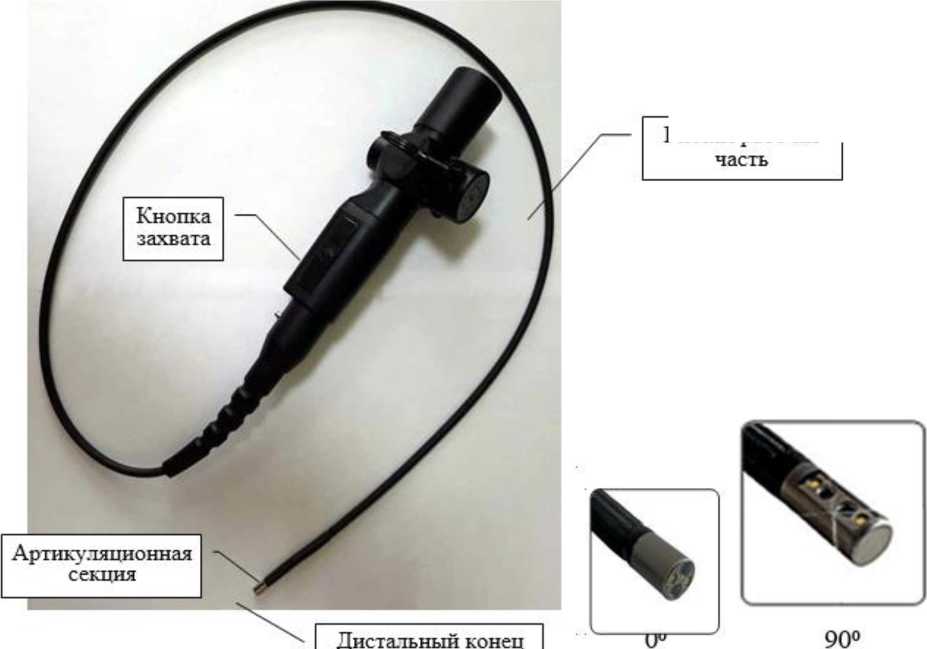

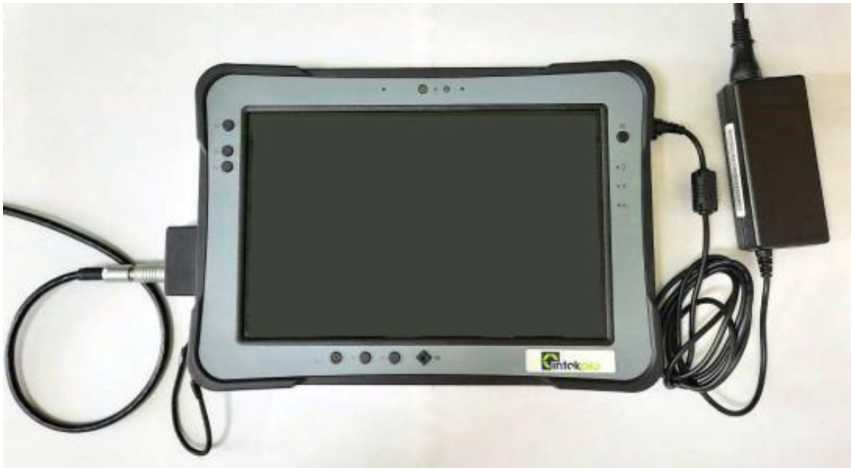

Видеоэндоскопы измерительные

ВИС ПРО 10.1

С

92482-24

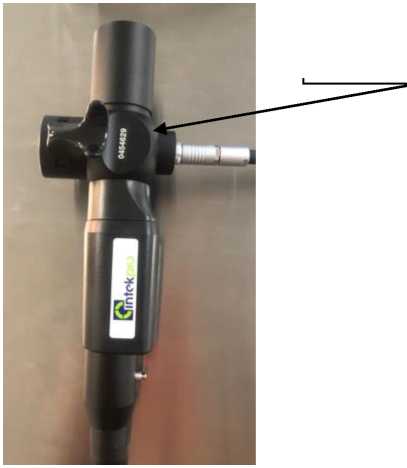

0454629

Акционерное общество «Ин-тек» (АО «Ин-тек»), г. Санкт-Петербург

Акционерное общество «Ин-тек» (АО «Ин-тек»), г. Санкт-Петербург

ОС

МП-817/022023 «ГСИ. Видеоэндоскопы измерительные ВИС ПРО 10.1. Методика по верки»

1 год

Акционерное общество «Ин-тек» (АО «Ин-тек»), г. Санкт-Петербург

ООО «ПРОММАШ ТЕСТ», г. Москва

08.02.2024

6.

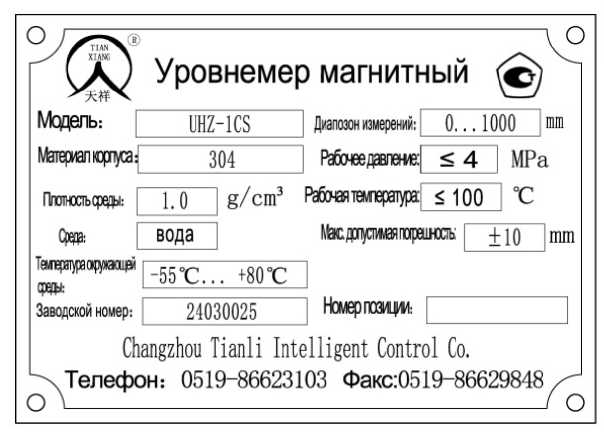

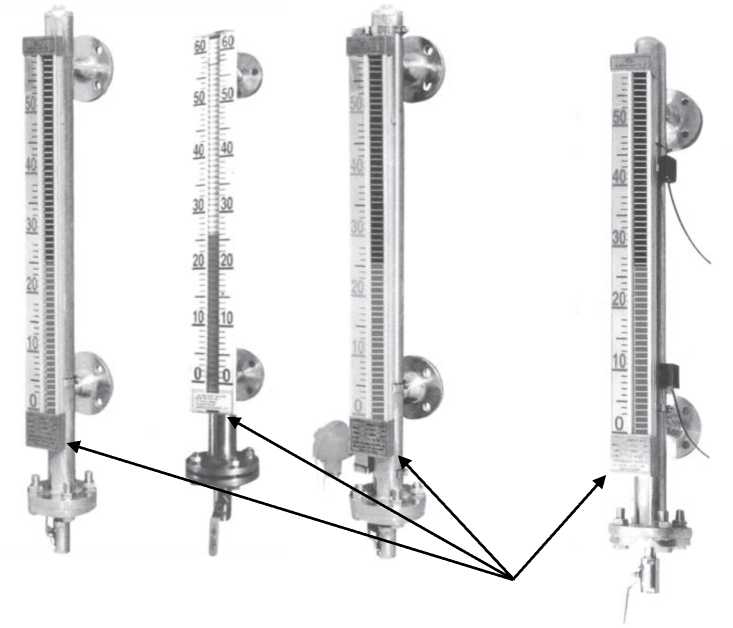

Уровнемеры магнитные

UHZ

С

92483-24

UHZ-1CS-500 зав. №240106, UHZ-2CS-1000 зав. №240107, UHZ-1CS-2500 зав. №240108, UHZ-

«Changzhou Tianli Intelli gent Control Co., Ltd», КНР

«Changzhou Tianli Intelli gent Control Co., Ltd», КНР

ОС

МП 208030-2024 «ГСИ. Уровнеме ры магнитных UHZ.

3 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД

ФГБУ «ВНИИМС», г. Москва

16.04.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92491-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Тамбовская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Тамбовская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

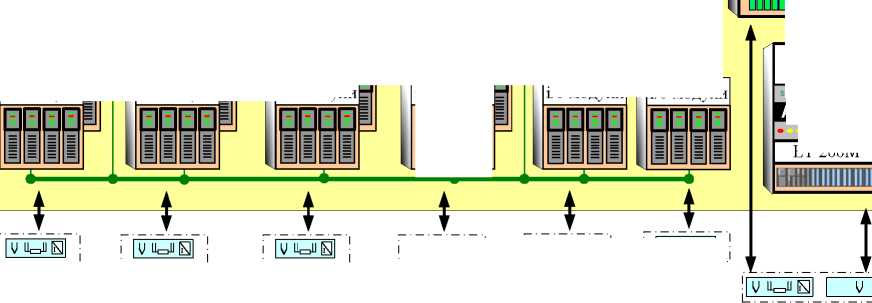

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 531. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

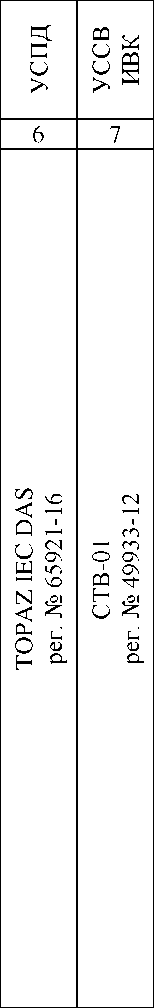

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 -

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55(10) %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,7	0,9	0,7
	0,8	-	2,8	1,4	1,0
	0,5	-	5,3	2,7	1,9
2, 3 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,7	0,9	0,6
	0,8	-	2,7	1,4	0,9
	0,5	-	5,3	2,6	1,8
4 - 6 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
7, 8 (Счетчик 1)	1,0	-	1,1	1,1	1,1
	0,8	-	1,3	1,1	1,1
	0,5	-	1,7	1,1	1,1

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%,	55(10) %,	520 %,	5100 %,
		12% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,3	2,2	1,6
	0,5	-	2,5	1,4	1,1
2, 3 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,3	2,2	1,5
	0,5	-	2,4	1,3	1,0
4 - 6 (Счетчик 0,5; ТТ 0,5S)	0,8	3,8	2,3	1,5	1,5
	0,5	2,3	1,4	1,0	1,0
7, 8 (Счетчик 2)	0,8	-	2,6	2,2	2,2
	0,5	-	2,3	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55(10) %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,3	2,8	2,0
2, 3 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,8	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,3	2,7	1,9
4 - 6 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
7, 8 (Счетчик 1)	1,0	-	2,7	2,7	2,7
	0,8	-	2,9	2,8	2,8
	0,5	-	3,2	2,9	2,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55(10) %,	520 %,	5100 %,
		12% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,5	2,6	2,1
	0,5	-	2,8	1,8	1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Границы интервала допускаемой относительной погрешности ИК № 7, нормируются от I10%.

• 3 Метрологические характеристики ИК даны для измерений электроэнергии средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5;10) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для сервера, УССВ	от 90 до 110 от 1(5;10) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +10 до +30 от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее - среднее время восстановления работоспособности, ч	120000 72

1	2
счетчики электроэнергии СЭТ-4ТМ.03М:
- средняя наработка до отказа, ч	165000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии ПСЧ-4ТМ.05МК:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS:
- средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	100000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  измерений может

• - резервирование каналов связи: информация о результатах передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество

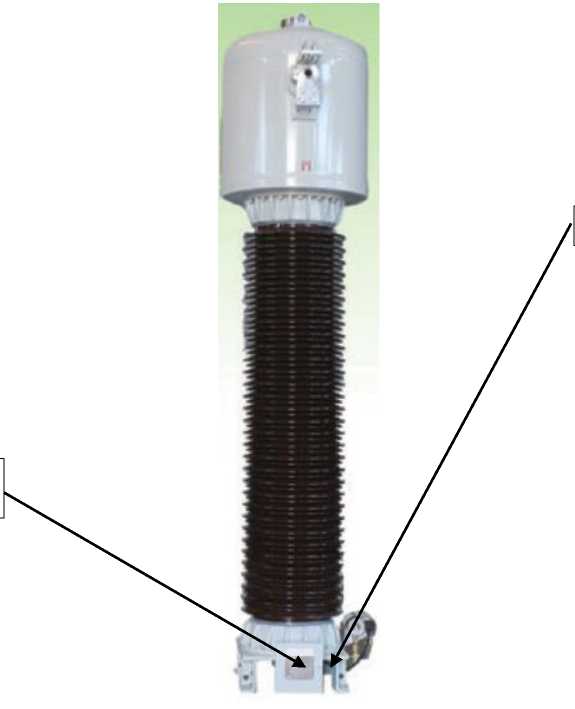

Трансформатор тока	ТФЗМ 500Б	3 шт.
Трансформатор тока	ТШ	3 шт.
Трансформатор тока	ТК	3 шт.
Трансформатор тока	ТОП	9 шт.
Трансформатор напряжения	DFK 525	3 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	3 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	3 шт.
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК	2 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.УОБ.Ц7.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Тамбовская». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92492-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плиты поверочные гранитные

Назначение средства измерений

Плиты поверочные гранитные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, а также использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений.

Плиты могут применятся для передачи единицы длины оптическим плоскомерам и гидростатическим уровням 3-го разряда в качестве рабочего эталона 2-го разряда согласно государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 года №314.

Описание средства измерений

Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.

Плиты изготавливаются в исполнении 3 по ГОСТ 10905-86 - плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.

Плиты изготавливаются классов точности 00 и 0 по ГОСТ 10905-86.

Плиты выпускаются следующих размеров: 250x250, 400x400, 630x400, 1000x630, 1600x1000 и 2000x1000 мм.

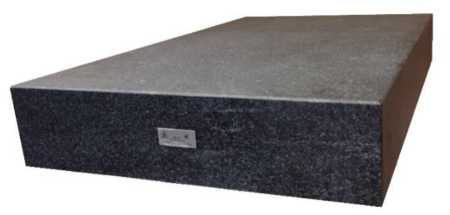

Общий вид плиты поверочной гранитной представлен на рисунке 1.

Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.

Пример условного обозначения плиты поверочной гранитной исполнения 3, 00 класса точности, размерами 630x400 мм:

Плита 3 - 00 - 630 X 400 ГОСТ 10905-86

Заводской номер в виде цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Место нанесения заводского номера представлено на рисунке 2.

Маркировочная табличка (тёмного или светлого цвета) крепится на боковую поверхность плиты.

Место нанесения знака утверждения типа

ПЛИТА 3-0-1600x1000

I ОСТ 10905-86 № 24940001

Метрологические и технические характеристики

Таблица 1 - Допуск плоскостности рабочих поверхностей плит

	Допуск плоскостности для классов точности, мкм по ГОСТ 10905-86
	00	0
Условия определения допуска плоскостности:	20±3	20±4
-температура окружающей среды, °С
Размеры плит, мм:
250x250	2	4
400x400	3	6
630x400	4	8
1000x630	5	10
1600x1000	6	12
2000x1000	8	16

Таблица 3 - Габаритные размеры и массы плит

Размеры, мм	Значения характеристик
	Габаритные размеры, (ДxШxВ) мм, не более	Масса, кг, не более
250x250	250x250x90	14,2
400x400	400x400x110	49,5
630x400	630x400x110	76,0
1000x630	1000x630x180	380,0
1600x1000	1600x1000x250	1204,0
2000x1000	2000x1000x250	1504,0

Таблица 4 - Общие технические характеристики

Наименование характеристики	Значение
Условия эксплуатации, - температура окружающей среды, °С - относительная влажность воздуха, %, не более - допускаемое измерение температуры в течение 1 часа, °С	от +17 до +23 80 0,5
Полный срок службы, лет, не менее	5

Знак утверждения типа

наносится на маркировочную табличку краской или методом лазерной гравировки и типографским способом на титульный лист Паспорта.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Плита	-	1 шт.
Ручки1)	-	2 шт.
Опоры регулируемые2)	-	3, 5 или 7 шт.
Крышка	-	1 шт.
Паспорт	-	1 экз.
1) для плит размером до 630x400 мм 2) для плит размером свыше 630x400 мм

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта

ПЛ-ТК.02.001.ПС «Плита поверочная гранитная ГОСТ 10905-86. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;

ГОСТ 10905-86 «Плита поверочные и разметочные. Технически условия».

Правообладатель

Акционерное общество «Русская Инструментальная Компания» (АО «РИК»)

ИНН 2634059946

Юридический адрес: 355000, г. Ставрополь, ул. Объездная, д. 27

Телефон+7 (8652) 95-09-01, 58-31-22

E-mail: info26@rik-instrument.ru

Изготовитель

Акционерное общество «Русская Инструментальная Компания» (АО «РИК») ИНН 2634059946

Адрес: 355000, г. Ставрополь, ул. Объездная, д. 27 Телефон+7 (8652) 95-09-01, 58-31-22

E-mail: info26@rik-instrument.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 4954813380

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92478-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-20

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.

Резервуары представляют собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки и днища сферической формы.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуары с заводскими номерами 392-1 и 392-2 расположены по адресу: 150521, Ярославская область, Ярославский район, д. Бегоулево, ул. Балтийская, земельный участок 8, ЛПДС «Ярославль».

Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

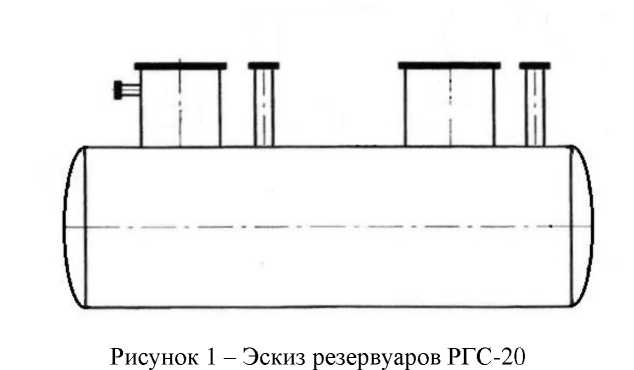

Эскиз резервуаров представлен на рисунке 1.

представлены на

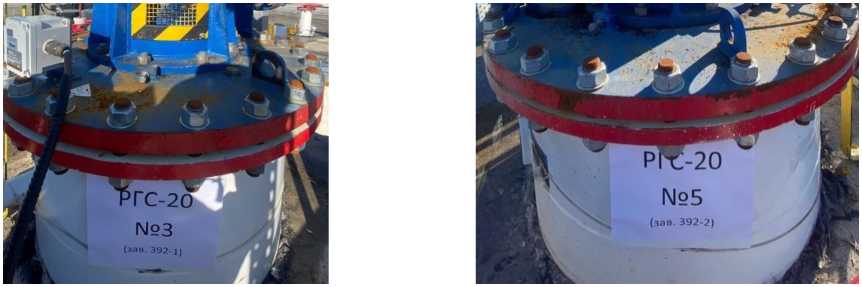

Рисунок 2 - Фотографии мест нанесения заводских номеров резервуаров РГС-20

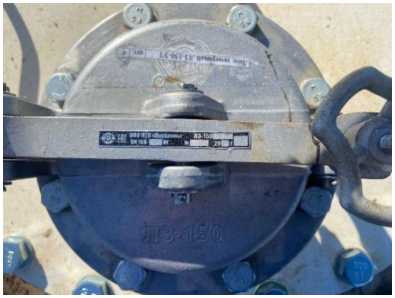

Фотографии замерных люков резервуаров представлены на рисунке 3.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	20
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГС-20	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Транснефть (ООО «Транснефть - Балтика») ИНН 4704041900

Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А

Изготовитель

Общество с ограниченной ответственностью «Транснефть (ООО «Транснефть - Балтика»)

ИНН 4704041900

Адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А Тел. (812) 380-62-25

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: +7 (495) 950-87-00

E-mail: TAM@transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92479-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули

Назначение средства измерений

Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание средства измерений

Штангенциркули выпускаются в следующих модификациях:

ШЦ-I, ШЦ-II, ШЦ-III - с отсчетом по нониусу;

ШЦК-I - с отсчетом по круговой шкале;

ШЦЦ-I, ШЦЦ-П, ШЦЦ-Ш - с цифровым отсчетным устройством.

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШЦК-I и ШЦЦ-I оснащаются глубиномером.

Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-Ш (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или скрепляться с нониусом при помощи винтов.

Принцип действия штангенциркулей модификаций ШЦК-I (с отсчётом по круговой шкале) и глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.

Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦ^Ц-Ш (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули модификаций ШЦ-I, ШЦЦ-I и ШЦК-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.

Штангенциркули двусторонние модификаций ШЦ-П, ШЦЦ-П без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.

Штангенциркули модификаций ШЦ-Ш, ШЦЦ-Ш односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.

Штангенциркули с отсчетом по нониусу и ценой деления 0,1 мм имеют исполнения 1 или 2, отличающиеся погрешностью измерений.

Пример условного обозначения:

- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:

ШЦ-1-250-0,05

- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 150 мм, значением отчета по нониусу 0,1 мм исполнения 1:

ШЦ-1-250-0,1-1

- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 200 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-П-200-0,05

- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 400 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-Ш-400-0,05

- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:

ШЦК-1-300-0,01

- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 150 мм с шагом дискретности 0,01 мм:

ШЦЦ-1-150-0,01

- для штангенциркулей модификации ШЦЦ-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:

ШЦЦ-П-400-0,01

- для штангенциркулей модификации ШЦЦ-Ш с диапазоном измерений от 0 до 1000 мм с шагом дискретности 0,01 мм:

ШЦЦ-Ш-1000-0,01

По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.

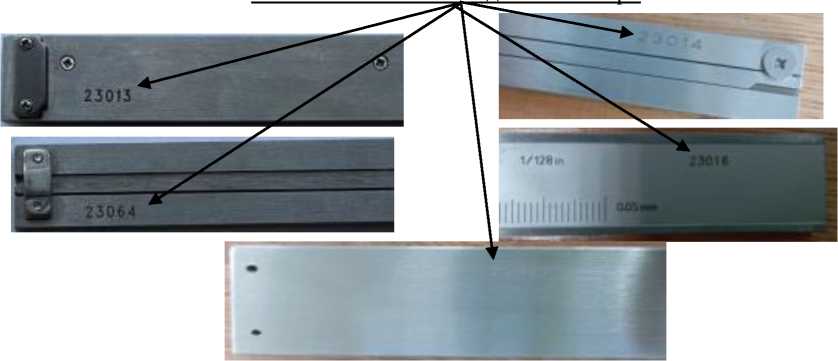

Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр в виде лазерной гравировки. Общий вид и места нанесения заводского номера представлены на рисунке 10.

Нанесение знака поверки на средство измерений не предусмотрено.

Товарный знак изготовителя наносится на нерабочую лицевую поверхность штанги. Пломбирование штангенциркулей не предусмотрено.

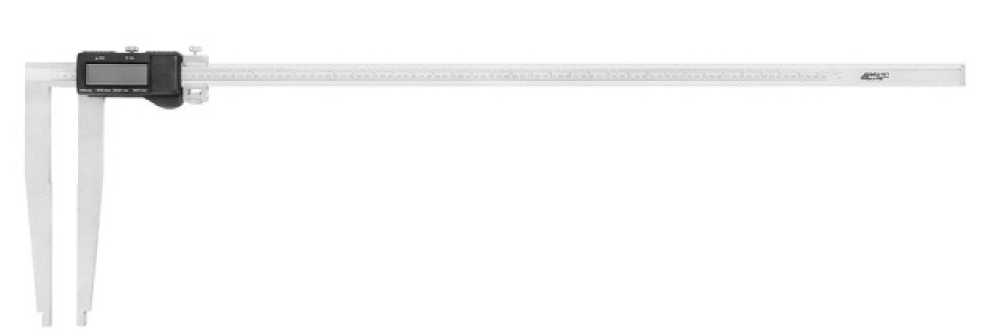

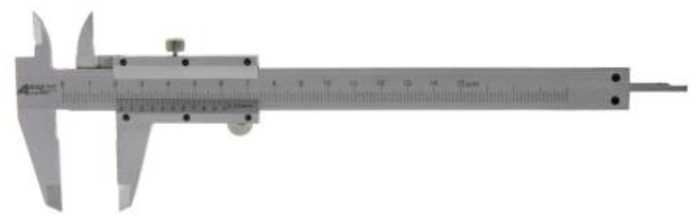

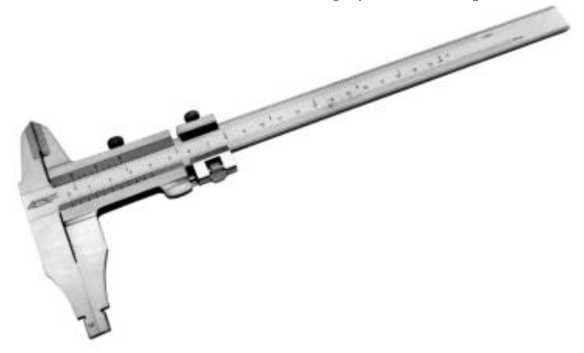

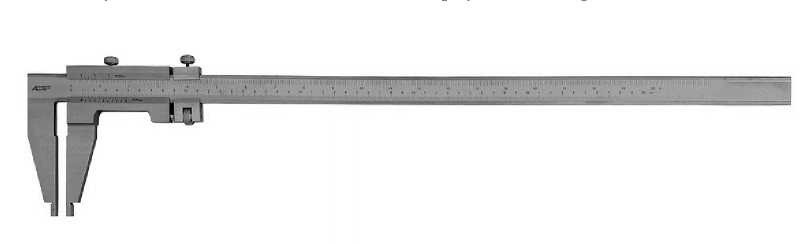

Общий вид штангенциркулей указан на рисунках 1-7.

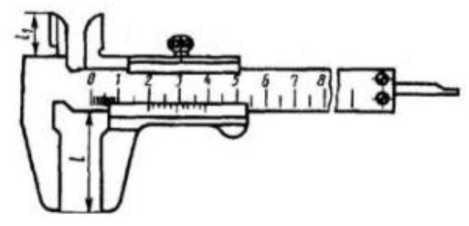

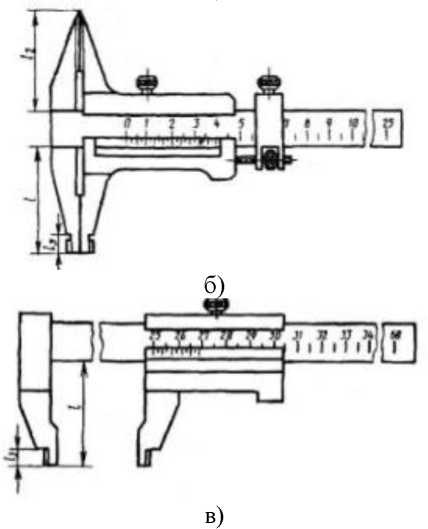

Схемы обозначения губок штангенциркулей приведены на рисунке 11.

Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций Ш^Т^Ц-Т, ШЦЦ-II и ШЦЦ-Ш приведены на рисунке 8.

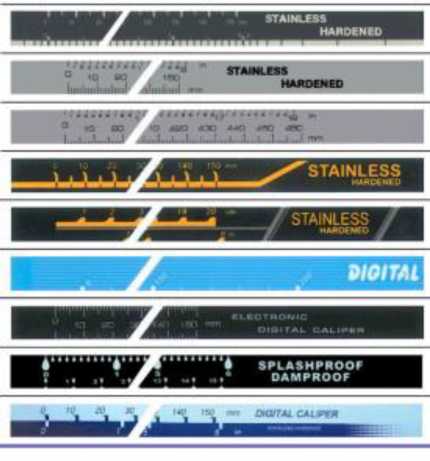

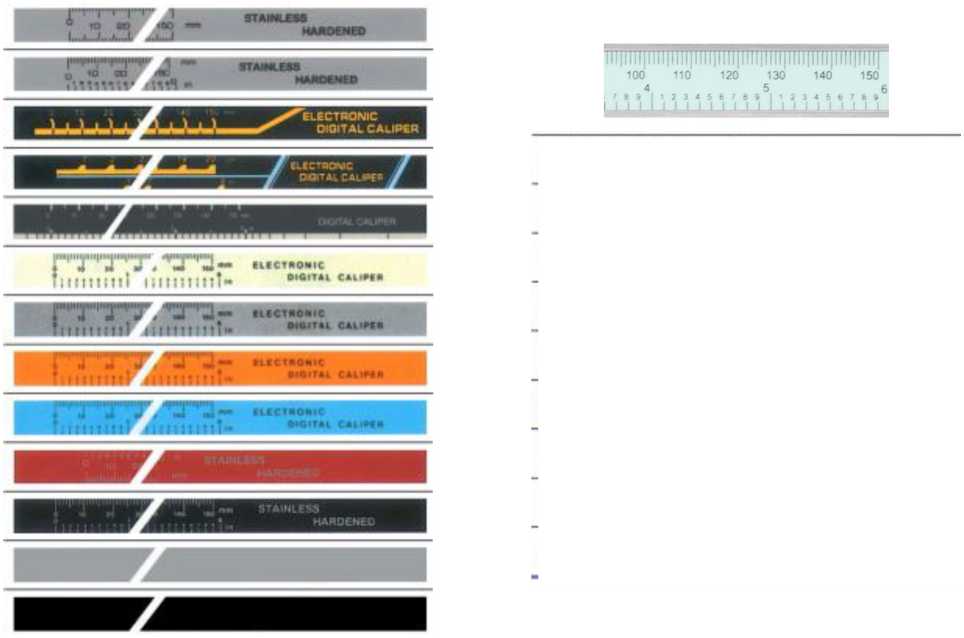

Варианты исполнения штанги для штангенциркулей модификаций ШЦ^Ц-Т, Ш^ЦЦ-ТТ и ШЦЦ-ТТТ приведены на рисунке 9.

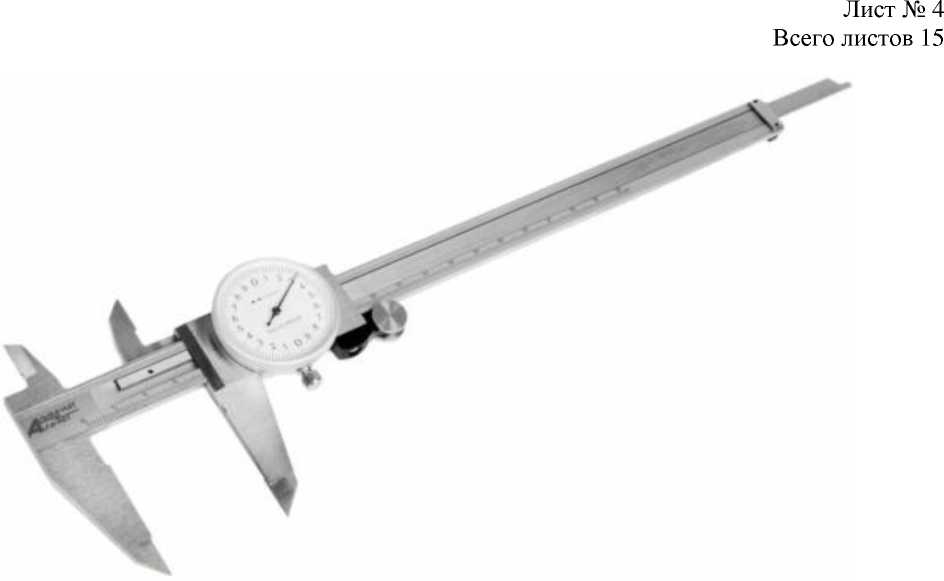

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-I

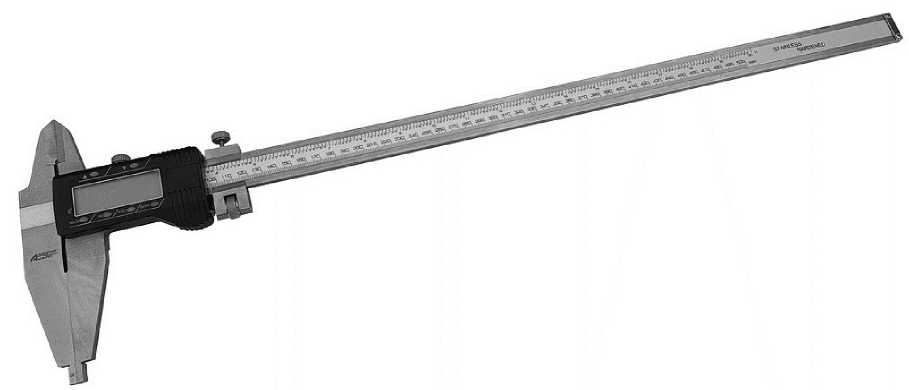

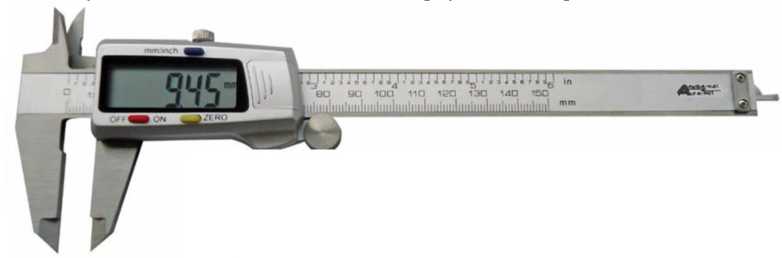

Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-I

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-II

□

»адо

Рисунок 8 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш

Метрологические и технические характеристики

Таблица 1 - Диапазоны измерений, значения отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства) и размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями штангенциркулей

Модификация	Диапазон измерений наружных размеров, мм	Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм	Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм
1	2	3	4
ШЦ-I	от 0 до 125	0,05	-
	от 0 до 125	0,1
	от 0 до 150	0,05

1	2	3	4
ШЦ-I	от 0 до 150	0,1	-
	от 0 до 200	0,05
	от 0 до 200	0,1
	от 0 до 250	0,05
	от 0 до 250	0,1
	от 0 до 300	0,05
	от 0 до 300	0,1
ШЦ-П	от 0 до 200	0,05	10
	от 0 до 200	0,1	10
	от 0 до 250	0,05	10
	от 0 до 250	0,1	10
	от 0 до 300	0,05	10
	от 0 до 300	0,1	10
	от 0 до 400	0,05	10 / 20
	от 0 до 400	0,1	10 / 20
	от 0 до 500	0,05	10 / 20
	от 0 до 500	0,1	10 / 20
	от 0 до 630	0,05	10 / 20
	от 0 до 630	0,1	10 / 20
	от 0 до 800	0,05	10 / 20
	от 0 до 800	0,1	10 / 20
	от 0 до 1000	0,05	10 / 20
	от 0 до 1000	0,1	10 / 20
	от 0 до 1600	0,05	10 / 20
	от 0 до 1600	0,1	10 / 20
ШЦ-Ш	от 0 до 400	0,05	10 / 20
	от 0 до 400	0,1	10 / 20
	от 0 до 500	0,05	10 / 20
	от 0 до 500	0,1	10 / 20
	от 0 до 630	0,05	10 / 20
	от 0 до 630	0,1	10 / 20
	от 0 до 800	0,05	10 / 20
	от 0 до 800	0,1	10 / 20
	от 0 до 1000	0,05	10 / 20
	от 0 до 1000	0,1	10 / 20
	от 0 до 1600	0,05	10 / 20
	от 0 до 1600	0,1	10 / 20
ШЦК-I	от 0 до 150	0,01	-
	от 0 до 150	0,02
	от 0 до 150	0,05
	от 0 до 200	0,01
	от 0 до 200	0,02
	от 0 до 200	0,05
	от 0 до 300	0,01
	от 0 до 300	0,02
	от 0 до 300	0,05

Таблица 2 -

ы

Измеряемая длина, мм	Предел допускаемой абсолютной погрешности измерений, мм (±)
	При значении отсчета по нониусу			С ценой деления круговой шкалы отчетного устройства			С шагом дискретности цифрового отсчетного устройства
	0,05	0,1 для исполнения		0,02	0,05	0,01	0,01
		1	2
1	2	3	4	5	6	7	8
До 100 включ.	0,05	0,05	0,10	0,03	0,04	0,08	0,03
св. 100 до 200 включ.	0,05	0,05	0,10	0,03	0,04	0,08	0,03
св. 200 до 300 включ.	0,05	0,05	0,10	0,04	0,04	0,08	0,04
св. 300 до 400 включ	0,05	0,10	0,10	-	-	-	0,04
св. 400 до 600 включ.	0,10	0,10	-	-	-	-	0,05
св. 600 до 800 включ.	0,10	0,10	-	-	-	-	0,06
св. 800 до 1000 включ.	0,10	0,10	-	-	-	-	0,07
св. 1000 до 1100 включ.	0,25	0,15	-	-	-	-	0,08
св. 1100 до 1200 включ.	0,25	0,16	-	-	-	-	0,09
св. 1200 до 1300 включ.	0,25	0,17	-	-	-	-	0,10
св. 1300 до 1400 включ.	0,25	0,18	-	-	-	-	0,12

Таблица 3 - Вылет губок для измерения наружных и внутренних размеров

Модификация (обозначение)	l вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм		11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм	12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм	13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм
	не менее	не более	не менее	не менее	не менее
1	2	3	4	5	6
ШЦ-1-125	35	50	15	-	-
ШЦ-1-150	38	70	15	-	-
ШЦ-1-200	48	70	16	-	-
ШЦ-1-250	50	70	16	-	-
ШЦ-1-300	50	70	16	-	-
ШЦ-П-200	50	70	-	20	8
ШЦ-П-250	60	75	-	25	10
ШЦ-П-300	55	100	-	30	10
ШЦ-П-400	60	160	-	35	10
ШЦ-П-500	80	160	-	40	10
ШЦ-П-630	80	200	-	40	10
ШЦ-П-800	80	200	-	50	15
ШЦ-П-1000	80	200	-	50	20
ШЦ-П-1600	100	300	-	50	20
ШЦ-Ш-400	80	160	-	-	10
ШЦ-Ш-500	80	200	-	-	10
ШЦ-Ш-630	80	200	-	-	10
ШЦ-Ш-800	80	300	-	-	20
ШЦ-Ш-1000	100	300	-	-	20
ШЦ-Ш-1600	100	300	-	-	20
ШТ ЦК-1-150	48	70	16	-	-
Ш^ ЦК-1-200	38	70	16	-	-
Ш^ТК-I-300	50	70	16	-	-
ШЦЦ-1-125	35	50	15	-	-
ШЦЦ-1-150	38	70	15	-	-
ШЦЦ-1-200	48	70	16	-	-

1	2	3	4	5	6
Ш^Ц^Ц-Т-250	50	70	16	-	-
ШЦЦ-1-300	55	100	16	-	-
ШЦЦ-П-200	48	70	16	-	-
Ш^Ц^Ц-П-250	50	70	16	-	-
Ш^Ц^Ц-П-300	55	100	16	-	-
Ш^Ц^Ц-П-400	80	160	-	35	10
ШЦЦ-П-500	80	160	-	40	10
Ш^Ц^Ц-ТТ-630	80	200	-	40	10
ШЦЦ-П-800	80	200	-	50	20
Ш^Ц^Ц-ТТ-1000	80	200	-	50	20
Ш^Ц^Ц-ТТ-1600	100	300	-	50	20
Ш^Ц^Ц-ТТI-400	80	160	-	-	10
Ш^Ц^Ц-ТТI-500	80	200	-	-	10
Ш^Ц^Ц-ТТТ-630	80	200	-	-	10
Ш^Ц^Ц-ТТТ-800	80	300	-	-	20
ШЦЦ-III-1000	100	300	-	-	20
ШЦЦ-Ш-1600	100	300	-	-	20

Таблица 4 -

Наименование характеристики	Значение
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, Ш^Ц^Ц-Т, ШЦК-I, установленных на размер 10 мм, мм	10-0,03 10+0,07
Ширина штрихов шкал штанги и нониуса, мм	от 0,08 до 0,20
Степень защиты по ГОСТ 14254-96 для штангенциркулей модификации1): т^ц^ц-тт, ш^цц-ш, шц^ц-i	ТР45
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, не более	от +15 до +25 80
1) Защита имеется только у штангенциркулей модификаций ШЦ^Ц-Т, Ш с соответствующей маркировкой	ЦЦ-ТТ, ШЦЦ-ТТТ

Таблица 5 - Усилие

Модификация (обозначение)	Усилие перемещения, Н, не более
ШЦ-Т-125	15
ШЦ-Т-150	15
ШЦ-Т-200	20
ШЦ-Т-250	20
ШЦ-Т-300	20
ШЦ-П-200	20
ШЦ-П-250	20
ШЦ-П-300	20
ШЦ-П-400	20
ШЦ-П-500	30
ШЦ-П-630	30
ШЦ-П-800	30
ШЦ-П-1000	30
ШЦ-П-1600	30
ШЦ-Ш-400	20
ШЦ-Ш-500	30
ШЦ-Ш-630	30
ШЦ-Ш-800	30
ШЦ-Ш-1000	30
ШЦ-Ш-1600	30
Ш^ЦК-Т-150	15
Ш^ЦК-Т-200	15
Ш^ЦК-Т-300	15
ШЦЦ-Т-125	15
ШЦЦ-Т-150	15
ШЦЦ-Т-200	15
Ш^Ц^Ц-Т-250	15
ШЦЦ-I-300	15
ШЦЦ-II-200	15
Ш^Ц^Ц-II-250	15

и масса

Модификация (обозначение)	Диапазон измерений, мм	Габаритные размеры (длина^ширина^высота), мм, не более	Масса, кг, не более
1	2	3	4
ШЦ-1-125	от 0 до 125	240x85x10	0,12
ШЦ-1-150	от 0 до 150	240x85x10	0,15
ШЦ-1-200	от 0 до 200	300x100x10	0,20
ШЦ-1-250	от 0 до 250	420x100x10	0,40
ШЦ-1-300	от 0 до 300	420x120x10	0,40
ШЦ-П-200	от 0 до 200	350x120x10	0,40
ШЦ-П-250	от 0 до 250	400x120x10	0,40
ШЦ-П-300	от 0 до 300	450x120x10	0,40
ШЦ-П-400	от 0 до 400	700x200x14	1,3
ШЦ-П-500	от 0 до 500	700x200x14	1,3
ШЦ-П-630	от 0 до 630	800x200x14	1,5
ШЦ-П-800	от 0 до 800	1200x250x20	3,1
ШЦ-П-1000	от 0 до 1000	1300x250x20	3,5
ШЦ-П-1600	от 0 до 1600	2000x350x30	7,0
ШЦ-Ш-400	от 0 до 400	600x160x15	1,2
ШЦ-Ш-500	от 0 до 500	700x170x15	1,3
ШЦ-Ш-630	от 0 до 630	800x170x15	1,4
ШЦ-Ш-800	от 0 до 800	1100x200x20	3,0
ШЦ-Ш-1000	от 0 до 1000	1200x200x20	3,4
ШЦ-Ш-1600	от 0 до 1600	2000x300x30	7,0
ШЦК-1-150	от 0 до 150	250x90x20	0,25
ШЦК-1-200	от 0 до 200	300x100x20	0,3
Ш^ ЦК-1-300	от 0 до 300	450x150x30	0,45
Ш^Ц^Ц-1-125	от 0 до 125	220x100x20	0,19
Ш^Ц^Ц-1-150	от 0 до 150	250x100x20	0,19
Ш^Ц^Ц-1-200	от 0 до 200	300x100x20	0,3

1	2	3	4
Ш^Ц^Ц-1-250	от 0 до 250	350x120x20	0,35
ШЦЦ-1-300	от 0 до 300	450x150x25	0,35
ШЦЦ-П-200	от 0 до 200	300x100x20	0,3
ШЦЦ-П-250	от 0 до 250	350x120x20	0,35
ШЦЦ-П-300	от 0 до 300	450x150x25	0,35
ШЦЦ-П-400	от 0 до 400	600x200x25	1,2
ШЦЦ-П-500	от 0 до 500	700x200x25	1,3
ШЦЦ-П-630	от 0 до 630	850x200x25	2,8
ШЦЦ-П-800	от 0 до 800	1200x250x30	3,2
Ш^Ц^Ц-11-1000	от 0 до 1000	1300x250x30	3,8
Ш^Ц^Ц-11-1600	от 0 до 1600	2000x300x30	8,0
Ш^Ц^Ц-Ш-400	от 0 до 400	600x200x25	1,2
ШЦЦ-Ш-500	от 0 до 500	700x200x25	1,3
Ш^Ц^Ц-Ш-630	от 0 до 630	850x200x25	2,8
Ш^Ц^Ц-Ш-800	от 0 до 800	1200x250x30	3,2
Ш^Ц^Ц-1П-1000	от 0 до 1000	1300x250x30	3,8
ШЦЦ-Ш-1600	от 0 до 1600	2000x300x30	8,0

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Штангенциркуль	.1)	1 шт.
Футляр	-	1 шт.
Элемент питания2)	-	1 шт.
Паспорт для модификаций: - ШЦ-I - ШЦ-П - ШЦ-Ш - ШЦК-I - ШЦЦ-I - ШЦЦ-П - ШЦЦ-Ш	«Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-П» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-Ш» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦК-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации Ш^Ц^Ц-П» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации Ш^Ц^Ц-Ш»	1 экз. 1)
1) В соответствии с заказом 2) Только для штангенциркулей модификаций Ш^ЦЦ-I, Ш^Ц^Ц-П, ШЦ^Ц-Ш

Штангенциркуль модификация ШЦ^Ц-Ш.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия «Штангенциркули».

Правообладатель

YTCHUN HERMAN TRADE CO., LTD, Китай

Адрес: 1299 JTANCHENG AVENUE, KANGLE STREET, WANZAT COUNTY, YTCHUN CITY, JIANGXI PROVINCE, China

Изготовитель

YICHUN HERMAN TRADE CO., LTD, Китай

Адрес: 1299 JIANCHENG AVENUE, KANGLE STREET, WANZAI COUNTY, YICHUN CITY, JIANGXI PROVINCE, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 4954813380

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92480-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN

Назначение средства измерений

Приборы оптические  координатно-измерительные  бесконтактные AM.TECH

LaserSCAN (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание средства измерений

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в следующих модификациях: AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, отличающихся некоторыми метрологическими и техническими характеристиками.

Модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II проецируют линии инфракрасного и синего диапазонов спектра. У модификации AM.TECH LaserSCAN KSCAN MAGIC количество синих линий 11x11, у модификации AM.TECH LaserSCAN KSCAN MAGIC II количество линий 17x17. Данные модификации имеют встроенную систему фотограмметрии.

Модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN SIMSCAN 22 - 7x7 линий, у модификации AM.TECH LaserSCAN SIMSCAN 30 - 11x11 линий, у модификации AM.TECH LaserSCAN SIMSCAN 42 -17x17 линий.

Модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN AXE B11 количество линий 11x11, у модификации AM.TECH LaserSCAN AXE B17 количество линий 17x17. Данные модификации имеют встроенную систему фотограмметрии.

Для увеличения диапазона и повышения точности измерений модификациями AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, регистрационный номер 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования. И после обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

б)                                в)

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций:

а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II;

б) AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 в) AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

а)

Рисунок 3 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций: а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17; б) AM.TECH

LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42

Программное обеспечение

Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	ScanViewer
Номер версии (идентификационный номер ПО)	не ниже 6.3.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	AM.TECH LaserSCAN
	KSCAN	AXE		SIMSCAN
	MAGIC MAGIC II	B11	B17	22    30    42
Диапазон           измерений геометрических       размеров объектов, мм	от 10 до 5000
Диапазон           измерений геометрических       размеров объектов   при   проведении комбинированных   измерений совместно    со    встроенной системой фотограмметрии или с устройством MSCAN, мм	от 10 до 10000
Границы         допускаемой абсолютной погрешности (при доверительной     вероятности 0,95):
- измерений геометрических размеров     объектов     при проведении измерений в режиме синих линий, мм	±(O,015+0,030^L)	±(0,020+ 0,035^L)	±(0,020+ 0,030^L)	±(O,015+0,030^L)
- измерений геометрических размеров     объектов     при проведении измерений в режиме инфракрасных линий, мм	±(0,015+0,030^L)	-	-	-
- измерений геометрических размеров     объектов     при проведении комбинированных измерений    совместно    со встроенной           системой фотограмметрии, мм	±(0,015+0,025^L)	±(0,020+ 0,030^L)	±(0,020+ 0,025^L)	-
- измерений геометрических размеров     объектов     при проведении комбинированных измерений     совместно     с устройством MSCAN, мм	±(0,015+0,012-L)	±(O,020+0,012^L)		±(0,015+0,012-L)
где L - длина объекта в метрах

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	AM.TECH LaserSCAN
	KSCAN		AXE		SIMSCAN
	MAGIC	MAGIC II	B11	B17	22	30	42
Габаритные размеры (ДхШхВ), мм, не более	325x133x84				203x80x44
Масса, кг, не более	1,35				0,57
Напряжение    питания    от источника постоянного тока, В	24
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +40

Знак утверждения типа

наносится типографским способом на маркировочную табличку и титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность приборов

Наименование	Обозначение	Количество
Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя)	AM.TECH LaserSCAN	1 шт.
Калибровочная пластина	-	1 шт.
Масштабная линейка для системы фотограмметрии	-	2 шт.
Комплект рефлекторных меток	-	1 шт.
Комплект кодированных меток*	-	1 шт.
Соединительный кабель передачи данных USB 3.0	-	1 шт.
Блок питания постоянного тока с комплектом кабелей	-	1 шт.
USB накопитель с ПО	-	1 шт.
Электронный ключ запуска ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Кейс для транспортировки	-	1 шт.
* Только для модификаций AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17

Сведения о методиках (методах) измерений

приведены в разделах 4 «Основная рабочая процедура» документов «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;

ТУ 26.20.16.155-1-03459526-2023 Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение

«3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)

ИНН 5001109779

Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1

Телефон: (495) 108-68-04

E-mail: 3d@i3d.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)

ИНН 5001109779

Адрес: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92481-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости NLW

Назначение средства измерений

Анализаторы жидкости NLW (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания (TDS) (условно по NaCl), массовой концентрации ионов (ISE) (кальций (Са²⁺), калий (К⁺), натрий (Na⁺), фтор (F^-), аммоний (NH4⁺), свинец (Pb²⁺), серебро (Ag⁺), сульфиды (S^2-), иодиды (I^-), медь (Cu⁺), бром (Br^-), хлориды (Cl^-), нитраты (NO3^-)) и массовой концентрации растворенного кислорода (DO) с одновременным измерением температуры и температурной компенсацией результатов измерений в жидких средах.

Описание средства измерений

Принцип действия измерительных каналов (далее - ИК) рН, ОВП и массовой концентрации ионов (ISE) - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода (DO) - амперометрический или оптический, принцип действия ИК УЭП и общего солесодержания (TDS) (условно по NaCl) - кондуктометрический, принцип действия ИК температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.

Анализаторы выпускаются в настольном или портативном исполнении и конструктивно состоят из первичных преобразователей (электродов и датчиков) и вторичного преобразователя (микропроцессорного блока с дисплеем).

Анализаторы выпускаются в 19 модификациях:  NLW-M600, NLW-PH600,

NLW-EC600, NLW-I600, NLW-DO600, NLW-PH400, NLW-EC400, NLW-I400, NLW-DO400, NLW-M510,  NLW-M510-A, NLW-PH510, NLW-EC510,  NLW-I510, NLW-DO510,

NLW-DO511, NLW-PH210, NLW-EC210, NLW-DO210. Модификации различаются типом первичного преобразователя (электрода или датчика), исполнением вторичного преобразователя (настольное, портативное), техническими характеристиками и измеряемыми параметрами. Модификации NLW-M600, NLW-M510 и NLW-M510-A имеют возможность одновременного подключения от 1 до 4 первичных преобразователей в различных комбинациях. Количество измерительных каналов и тип первичных преобразователей определяются при заказе анализатора на производстве. Комплектность анализатора указывается в паспорте СИ.

Назначение модификаций анализаторов приведено в таблице 1.

Таблица 1 - Назначение

Модификация	Измеряемый параметр
	рН	ОВП	УЭП	ISE	TDS	DO	t
NLW-M600, NLW-M510	+	+	+	+	+	+	+
NLW-M510-A	+	+	+	+	+	-	+
NLW-I600, NLW-I400, NLW-I510	+	+	-	+	-	-	+
NLW-PH600, NLW-PH400, NLW- PH510, NLW-PH210	+	+	-	-	-	-	+
NLW-EC600, NLW-EC400, NLW- EC510, NLW-EC210	-	-	+	-	+	-	+
NLW-DO600, NLW-DO400, NLW-DO510, NLW-DO511, NLW-DO210	-	-	-	-	-	+	+

Настольное исполнение: модификации NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600, NLW-PH400, NLW-I400, NLW-EC400, NLW-DO400.

Портативное исполнение: модификации NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510, NLW-EC510, NLW-DO510, NLW-DO511, NLW-PH210, NLW-EC210, NLW-DO210.

В первичных преобразователях предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Общий вид анализаторов (вторичных преобразователей) и первичных преобразователей (датчиков и электродов) приведен на рисунках 1а-1л. Наименование модификации, состоящее из буквенно-цифрового обозначения, нанесено на лицевой панели анализатора. Серийный номер анализатора, содержащий 14 арабских цифр и 2 латинские заглавные буквы, нанесен типографским методом на клеевую этикетку, расположенную на боковой или зад-ней/нижней панели микропроцессорного блока. Заводской номер датчика или электрода (в зависимости от типа датчика/электрода) содержит от 10 до 15 арабских цифр и от 2 до 3 заглавных латинских букв. Место нанесения: на проводе датчика/электрода (в виде запаянной этикетки) или на корпусе датчика/электрода (нанесение методом шелкогра-фии/гравировки/клеевой этикетки). Заводские номера первичных преобразователей (датчиков и электродов) и серийный номер вторичного преобразователя (микропроцессорного блока), входящих в состав анализатора, указываются в паспорте на анализатор. Серийным номером, идентифицирующим анализатор, является серийный номер микропроцессорного блока.

Нанесение знака поверки на анализатор не предусмотрено.

Пломбирование анализаторов не предусмотрено.

Рисунок 1д - Общий вид анализатора модифи

каций NLW-PH210, NLW-EC210, NLW-DO210

Рисунок 1е - Общий вид датчика температуры

Лист № 4

Рисунок 1и - Общий вид датчиков растворенного кислорода

Модификация NLW-M600 Серийный №; 651221CG23070001 ,

Рисунок 1л - Общий вид этикетки с указанием

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, которое осуществляет их функционирование, сбор измерительных данных, их обработку, визуализацию и хранение. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты ПО «средний» в соответствии с Р.50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 2 -

значимой части ПО.

данные

Идентификационные данные (признаки)	Значение
	NLW-PH210, NLW-EC210, NLW-DO210	NLW-PH400, NLW-I400, NLW-EC400, NLW-DO400	NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510, NLW-EC510, NLW-DO510, NLW-DO511	NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600
Идентификационное наименование программного обеспечения	-	-	-	-
Номер версии (идентификационный номер) ПО, не ниже	V3.0	V1.2	V2.1	V3.0
Цифровой идентификатор программного обеспече ния	-	-	-	-

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики	Значение
Диапазон показаний рН: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600	от -2 до 20
Портативные модификации: - NLW-РН210	от -2 до 18
- NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510	от -2 до 20
Диапазон измерений рН: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600	от 0 до 14
Портативные модификации: - NLW-РН210, NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений рН: Настольные модификации: - NLW-M600, NLW-PH600, NLW-I600	±0,02
- NLW-I400, NLW-РН400	±0,03
Портативные модификации: - NLW-РН210	±0,1
- NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510	±0,03
Диапазон показаний ОВП, мВ: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600	от -2000 до +2000
Портативные модификации: - NLW-РН210, NLW-M510, NLW-M510-A, NLW-PH510, NLW-I51	от -2000 до +2000
Диапазон измерений ОВП, мВ (для всех модификаций)	от -133 до +1236
Пределы допускаемой абсолютной погрешности измерений ОВП (для всех модификаций), мВ	±6

Наименование характеристики	Значение
Диапазон показаний температуры, °С: Настольные модификации: - NLW-I400, NLW-PH400, NLW-EC400, NLW-DO400 - NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600 Портативные модификации: - NLW-EC210, NLW-PH210, NLW-DO210 - NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510, NLW-EC510, NLW-DO510 - NLW-DO511	от -10 до +135 от -5 до +130 от -5 до +110 от -10 до +135 от 0 до +50
Диапазон измерений температуры, °С - для NLW-DO511 - для всех остальных модификаций	от 0 до +50 от 0 до +95
Пределы допускаемой абсолютной погрешности измерений температуры (для всех модификаций), °С	±0,5
Диапазон показаний УЭП, См/м Настольные модификации: - NLW-M600, NLW-EC600 - NLW-EC400 Портативные модификации: - NLW-M510, NLW-M510-A, NLW-EC510 - NLW-EC210	от 0 до 300 от 0 до 100 от 0 до 300 от 0 до 20
Диапазон измерений УЭП, См/м: Настольные модификации: - NLW-M600, NLW-EC600, номинальное значение постоянной ячейки датчика 0,01 - NLW-M600, NLW-EC600, номинальное значение постоянной ячейки датчика 0,1 - NLW-M600, NLW-EC600, номинальное значение постоянной ячейки датчика 1 - NLW-M600, NLW-EC600, номинальное значение постоянной ячейки датчика 10 - NLW-EC400, номинальное значение постоянной ячейки датчика 0,01 - NLW-EC400, номинальное значение постоянной ячейки датчика 0,1 - NLW-EC400, номинальное значение постоянной ячейки датчика 1 - NLW-EC400, номинальное значение постоянной ячейки датчика 10	от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20 от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20
Портативные модификации: - NLW-M510, NLW-M510-A, NLW-EC510, NLW-EC210 номинальное значение постоянной ячейки датчика 0,01 - NLW-M510, NLW-M510-A, NLW-EC510, NLW-EC210 номинальное значение постоянной ячейки датчика 0,1 - NLW-M510, NLW-M510-A, NLW-EC510, NLW-EC210 номинальное значение постоянной ячейки датчика 1 - NLW-M510, NLW-M510-A, NLW-EC510, NLW-EC210 номинальное значение постоянной ячейки датчика 10	от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20
Пределы допускаемой относительной погрешности измерений УЭП (для всех модификаций), %	±2
Диапазон показаний общего солесодержания (условно по NaCl), мг/дм3:

Наименование характеристики	Значение
Условия окружающей среды (нормальные условия): - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - температура анализируемой среды, °С	20±5 от 30 до 80 от 84 до 106 от +5 до +35
* Ионы из нижеперечисленных: кальций (Са2+), калий (К+), натрий (Na+), фтор (F-), аммоний (NH+4), свинец (Pb2+), серебро (Ag+), сульфиды (S2-), иодиды (I-), медь (Cu+), бром (Br-), хлориды (Cl-), нитраты (NO-3)

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры вторичного преобразователя, мм, не более: - для настольных модификаций NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600
- длина	280
- ширина	280
- высота	130
- для настольных модификаций NLW-I400, NLW-PH400, NLW-EC400, NLW-DO400
- длина	242
- ширина	195
- высота	68
- для портативной модификации NLW-DO511
- длина	201
- ширина	96
- высота	55
- для портативных модификаций NLW-M510, NLW-M510-A, NLW- PH510, NLW-I510, NLW-EC510, NLW-DO510
- длина	255
- ширина	90
- высота	40
- для портативных модификаций NLW-PH210, NLW-EC210, NLW-DO210
- длина	225
- ширина	80
- высота	35
Масса вторичного преобразователя, кг, не более: - для настольных модификаций NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600	2,5
- для настольных модификаций NLW-I400, NLW-PH400, NLW-EC400, NLW-DO400	0,95
- для портаивной модификации NLW-DO511 - для портативных модификаций NLW-M510, NLW-M510-A, NLW-	0,30
PH510, NLW-I510, NLW-EC510, NLW-DO510	0,50
- для портативных модификаций NLW-PH210, NLW-EC210, NLW-DO210	0,40

Наименование характеристики	Значение
Габаритные   размеры первичных преобразователей (датчи- ков/электродов), мм, не более - длина	260
- диаметр	18
Масса первичных преобразователей (датчиков/электродов), кг, не более	0,2
Параметры электрического питания для настольных модификаций: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Параметры электрического питания для портативных модификаций: - напряжение постоянного тока (при питании от литий-ионного аккумулятора), В	5
Условия эксплуатации: - температура окружающей среды, °С	от +5 до +45
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,0
- температура анализируемой среды, °С - для всех модификаций	от +5 до +35
Вероятность безотказной работы за 1000 ч, не менее	0,95
Средний срок службы, лет	5
Средняя наработка на отказ, ч, не менее	20500

Знак утверждения типа

наносится типографским способом на титульный лист Руководства пользователя и на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока анализаторов.

Комплектность средства измерений

Таблица 5 - Комплектность анализатора_____________

__________________Наименование_______________ Анализатор жидкости_____________________________

Сетевой адаптер (для настольных модификаций)______

Штатив для электродов (для настольных модификаций) Паспорт_______________________________________

Руководство пользователя

Поставляется по требованию заказчика из нижеперечисленных:

• 1) первичные преобразователи:

• - комбинированные рН-электроды модификаций 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301F, E-301-QC, E-201F, E-201-C, E-201, E-201-L, E-201-Z, E-201-P, 65-1C;

• - измерительные рН-электроды 231-01;

• - электроды сравнения модификаций C(K2SO4)-1-X, 217-01, 217-01-Х, 232-01-Х, 232-01-Q9;

  232-01,

• - комбинированные ОВП-электроды модификаций 501, ORP-503;

  972101,

  972126,

• - комбинированные ионселективные электроды модификаций PF-202-C, PF-202,

972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972123, 972140, 972122;

Сведения о методиках (методах) измерений

приведены в п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-M600»; п. 5.4.2 «Основная информация о методе» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-M510»;

п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO511»; п. 5.3 «Методы измерений» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-I510»; п. 5.5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO210»; п. 5.4 «Настройки параметров» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO400»; п. 5.3.1 «Управление методами» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO510»; п. 2.2 «Режим измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO600»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-EC210»; п.5.5 «Измерение проводимости», п. 5.6 «Измерение TDS», п.5.7 «Измерение солености» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-ЕС400»; п. 5.3 «Настройки параметров» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- ЕС510»; п. 2.2 «Режим измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- ЕС600»; п. 5.5 «Измерение pH» документа

«Руководство пользователя Анализатор жидкости NLW. Модификация NLW- I400»; п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- I600»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH210»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH210»; п. 5.5 «Измерение рН» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH400»; п. 5.3.2 «Информация о методах», п. 5.4.4 «Измерение pH», п. 5.5.3 «Измерение ОВП» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH510»; п. 2.2 «Метод измерения», п. 2.8 «Выполнение измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH600».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;

ТУ26.51.53-002-59457545-2023 Анализаторы жидкости NLW. Технические условия.

Правообладатель

Акционерное общество «НеваЛаб» (АО «НеваЛаб»)

ИНН 7810272943

Юридический адрес: 188643, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ул. Заводская, д. 8, помещ. 9

Телефон: +7 (812) 336-32-00

E-mail: info@nevalab.ru

Web-сайт: www.nevalab.ru

Изготовитель

Акционерное общество «НеваЛаб» (АО «НеваЛаб»)

ИНН 7810272943

Адрес: 188643, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ул. Заводская, д. 8, помещ. 9

Телефон: +7 (812) 336-32-00

E-mail: info@nevalab.ru

Web-сайт: www.nevalab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92482-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Видеоэндоскопы измерительные ВИС ПРО 10.1

Назначение средства измерений

Видеоэндоскопы измерительные ВИС ПРО 10.1 (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении обследований объектов и деталей.

Описание средства измерений

Принцип действия видеоэндоскопов основан на стереоскопическом способе измерения расстояний. Способ заключается в съёмке объектов с помощью двух камер, расположенных на конце дистального зонда на одной линии на известном расстоянии друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения, после чего рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения (далее - ПО). Измерения осуществляются на основе полученных координат.

Видеоэндоскопы состоят из электронного блока с дисплеем (планшета) с функциональными кнопками, сменных зондов прямого и бокового обзора. В головной части каждого зонда также располагается трёхуровневый (имеет три уровня яркости) осветитель для подсветки зоны наблюдения. Рабочая часть зонда может иметь различную длину: 1,5; 2,0; 3,0; 4,0; 5,0 м.

Общий вид видеоэндоскопов представлен на рисунках 1 - 2.

Заводской номер видеоэндоскопов наносится на боковую часть зонда наклейкой в виде цифрового обозначения. Место нанесения заводского номера представлено на рисунке 3.

Пломбирование видеоэндоскопов не предусмотрено. Нанесение знака поверки на видеоэндоскопы не предусмотрено.

Рисунок 1 - Внешний вид электронного блока с дисплеем (планшет)

Гиокая рабочая

Рисунок 2 - Общий вид сменных зондов прямого и бокового обзора

Место нанесение заводского номера

Рисунок 3 - Общий вид зонда с указанием места нанесения заводского номера

Программное обеспечение

Видеоэндоскопы имеют встроенное программное обеспечение (ПО) iX3D, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные программного обеспечения прессов приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	iX3D
Номер версии (идентификационный номер) ПО, не ниже	1.3.0.1
Цифровой идентификатор ПО	75b25ff7
Алгоритм вычисления цифрового идентификатора ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений линейных размеров дефектов в плоскости изображения, мм	от 0,5 до 30,0
Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в плоскости изображения при температуре окружающей среды (20 ±5) °С, мм	±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания электронного блока с дисплеем (планшета): - напряжение питания постоянного тока, В	19
Длина сменного зонда1), м	1,5О±0,05; 2,00±0,05; 3,00±0,05; 4,00±0,05; 5,О0±0,05
Диаметр сменного зонда1), мм, не более	4,0; 6,0
Габаритные размеры (ШхДхВ) электронного блока (планшета), мм, не более	300x200x25
Масса, кг, не более: - при длине сменного зонда 1,5 м - при длине сменного зонда 2,0 м - при длине сменного зонда 3,0 м - при длине сменного зонда 4,0 м - при длине сменного зонда 5,0 м	1,7 1,8 1,9 2,0 2,1
Масса электронного блока (планшета), кг, не более	1,4
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -15 до +65 95
1) - по заказу потребителя; фактическое значение указывается в паспорте

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Видеоэндоскоп измерительный	ВИС ПРО 10.1	1 шт.
Сменный зонд прямого обзора	СМИ46-200	1 шт.
Сменный зонд бокового обзора	СМИ4690-200	1 шт.
Блок питания от сети 220 В / 50 Гц	-	1 шт.
Соединительный кабель 8 pin Fischer	-	1 шт.
Ударопрочный кейс	-	1 шт.
Руководство по эксплуатации	РБПС.201219.004 РЭ	1 шт.
Примечание - в комплект поставки Должен вхоДить хотя бы 1 зонд

Сведения о методиках (методах) измерений

приведены в разделе 1.6 «Описание работы ВИС» документа «Видеоэндоскопы измерительные ВИС ПРО 10.1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

РБПС.201219.004 ТУ Видеоэндоскопы измерительные ВИС ПРО 10.1. Технические условия.

Правообладатель

Акционерное общество «Интек» (АО «Интек»)

ИНН 7815019302

Адрес юридического лица: 191024, г. Санкт-Петербург, ул. Дегтярная, д. 1-А Телефон: +7 812 45 45 45 2

E-mail: mail@gk-intek.ru

Изготовитель

Акционерное общество «Интек» (АО «Интек»)

ИНН 7815019302

Адрес юридического лица: 191024, г. Санкт-Петербург, ул. Дегтярная, д. 1-А

Адрес места осуществления деятельности: 195221, г. Санкт-Петербург, пр-кт Металлистов, д. 96

Телефон: +7 812 45 45 45 2

E-mail: mail@gk-intek.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92483-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры магнитные UHZ

Назначение средства измерений

Уровнемеры магнитные UHZ (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей и/или уровня раздела жидкостей.

Описание средства измерений

Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.

Конструктивно уровнемер состоит из поплавка, измерительной трубы, индикатора уровня и дополнительного датчика уровня.

Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и отображать уровень для прямого считывания на месте.

Уровнемеры имеют модификации: UHZ-1CS, UHZ-2CS и UHZ-3CS. Модификация UHZ-2CS может обеспечивать непрерывную сигнализацию о высоком и низком уровнях жидкости (реле), UHZ-3CS дополнительно оснащена датчиком уровня (который устанавливается внутри измерительной трубы) для преобразования измеренного уровня в токовый сигнал (4 - 20) мА и вывода информации на дисплей (при наличии).

Общий вид уровнемеров представлен на рисунке 1.

Знак поверки на средство измерений не наносится.

Заводской номер из 8 арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпусе уровнемера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 1

Пример маркировочной таблички приведён на рисунке 2.

в) UHZ-3CS

(с дополнительным датчиком уровня)

Рисунок 1 - Внешний вид уровнемеров и указание мест нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) уровнемера (только для модификации UHZ-Разделения ПО на метрологически значимую часть и выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HART
Номер версии (идентификационный номер) ПО	2.х
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение параметра
Диапазон измерений уровня жидкости, мм	от 200 до 12000
Пределы допускаемой приведённой погрешности от диапазона измерений уровня, %: - для диапазона до 1000 мм - для диапазона св. 1000 мм	±1,5 ±1,0 (но не более 10 мм)

Таблица 3 - Технические

Наименование параметра	Значение
Давление измеряемой среды, МПа	1,6; 2,5; 4,0; 6,3; 10; 16; 25
Диапазон температур измеряемой среды, °С	от 0 до +360
Плотность измеряемой среды, кг/м3	от 400 до 2000
Динамическая вязкость измеряемой среды, Па^с, не более	0,4
Условия эксплуатации: - температура окружающей среды, °С	от -55 до +85
Средняя наработка на отказ, ч	100000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Уровнемер магнитный	UHZ	1 шт.
Руководство по эксплуатации*	UHZ-0001РЭ	1 экз.
Паспорт	UHZ-0001nC	1 экз.
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации UHZ-0001РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «Changzhou Tianli Intelligent Control Co., Ltd», КНР.

Правообладатель

«Changzhou Tianli Intelligent Control Co., Ltd», КНР

Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou, China

Телефон: +86 51985225862, +86 13861059001

Web-сайт: www.cz-tianlien.com

E-mail: manager@cz-tianli.com

Изготовитель

«Changzhou Tianli Intelligent Control Co., Ltd », КНР

Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou, China Телефон: +86 51985225862, +86 13861059001

Web-сайт: www.cz-tianlien.com

E-mail: manager@cz-tianli.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92485-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс автоматизированный

Ударная

измерительно-управляющий КИ-ОСО-ТЭС Ударная (далее - комплекс) предназначен для измерений сигналов силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы тепловой электростанции (далее - ТЭС) Ударная.

Описание средства измерений

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей (не входят в состав комплекса), согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) общестанционного оборудования (далее - ОСО) энергоблоков ТЭС Ударная и обеспечивает измерение параметров ОСО и хранение полученной измерительной информации, их визуализацию и реализацию алгоритмов управления общестанционного оборудования, в том числе:

• - локальная САУ пункта подготовки газа (ППГ);

• - локальная САУ водоподготовительной установки (ВПУ);

• - локальная САУ горелочного устройства водогрейного котла №1;

• - локальная САУ горелочного устройства водогрейного котла №2;

• - локальная САУ горелочного устройства парового котла пуско-отопительной котельной (ПОК);

• - локальная САУ общестанционной компрессорной установки;

• - локальная САУ установки очистки дождевых и нефтесодержащих стоков;

• - локальная САУ очистных сооружений бытовых стоков;

• - локальная САУ плавучей насосной станции.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• -   программно-технических средств «REGUL RX00» на базе модулей аналогового ввода R500 AI.08.131 и R500 AI 08.051 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

-  Линий связи, соединяющих измерительные модули с датчиками;

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

- Шести дублированных центральных процессоров программно-технических средств «REGUL R500» типа R500 CU.00.051 получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление ОСО согласно заданным алгоритмам управления;

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления ОСО, а также обработки и хранения полученной измерительной и расчетной информации;

- шести операторских рабочих (АРМ оператора), четыре АРМ инженеров, использующих кроссплатформенное программное обеспечение Альфа-платформа, способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП ОСО и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования ОСО;

- инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса ОСО:

-   расхода воды, технических жидкостей, пара, газа, м³/ч, т/ч;л/час

-  давлений воздуха, газа, пара, воды, технических жидкостей, конденсата, кПа, МПа;

• -   температуры воздуха, газов, пара, воды, металла, °С;

• -   уровня воды,технических жидкостей , масла, мм, м;

• -   электрического тока, напряжения и частоты, А, В, Гц;

• -   концентраций О2, СО, СО2, СН, паровдизтоплива, хлора, кислот и щелочей в воздухе, %; % НКПР, ррм,;

• -   концентрации, ед.pH, мутность, электропроводность жидких сред, мг/дм³, мг/м3, мкг/дм3, рН, мкСм/см.

Заводской номер комплекса № 41N18-00 наносится типографским способом на табличку в соответствии с рисунком 1, прикрепленную к лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса. Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках внешний вид шкафов приведен на рисунке 2. Структурная схема комплекса автоматизированного измери-тельно-управляющего КИ-ОСО-ТЭС Ударная приведена на рисунке 3.

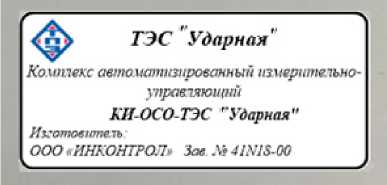

Рисунок 1- Маркировочная табличка комплекса

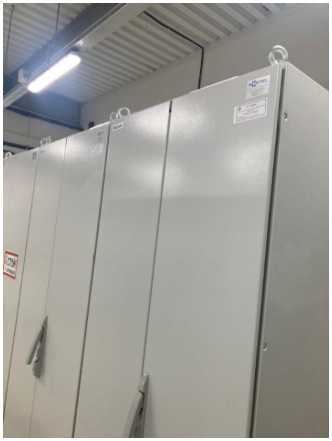

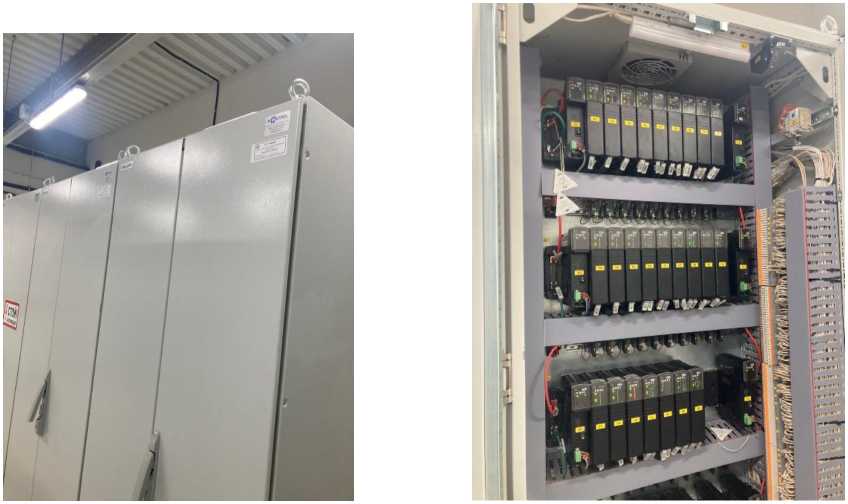

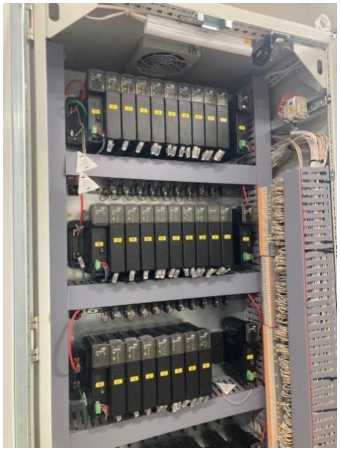

Рисунок 2 - Внешний вид контроллерных шкафов

Программное обеспечение

Программное обеспечение (ПО) комплекса функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

Конфигурация программного проекта АСУТП ОСО на базе ПТК «REGUL RX00», выполнена под задачи комплекса автоматизированного измерительно- управляющего КИ-ОСО-ТЭС Ударная.

СПО включает в себя:

• - специализированное инженерное программного обеспечения «Epsilon LD», предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

• - специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня комплекса.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные П	[О
Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Epsilon LD	Alpha. HMI
Номер версии (идентификационный номер) ПО	V1.6.14.0	1.8.x+add19082.b134.r87458
Алгоритм вычисления цифрового идентификатора	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование	Значение
1	2
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа и электрических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА	от 4 до 20

таблицы 2

1	2
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С): - для термопреобразователей сопротивления НСХ 100П - для термопреобразователей сопротивления НСХ Pt100	от 80,00 до 213,81 (от -50 до +300) от 80,31 до 247,09 (от -50 до +400)
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, температуры, химического анализа и электрических, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей - расхода пара с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей:	±0,25 ±0,6
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления типа ТСП НСХ Pt100 и НСХ 100П, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С:	±0,7

Таблица 3 - Основные технические характеристики

Наименование	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 25 °С, % - атмосферное давление, кПа	от 0 до +40 от 30 до 80 от 80 до 108

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Количество, шт./экз.
Комплекс автоматизированный измерительно-управляющий	КИ-ОСО-ТЭС Ударная	1
Руководство по эксплуатации. Комплекс автоматизированный измерительно- управляющий КИ-ОСО-ТЭС «Ударная», часть 1. «Инструкция по эксплуатации АРМ оператора»	ИК.2929-АТХ5-РЭ 01	1
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ОСО-ТЭС «Ударная», часть 2. «Техническое описание ПТК «Regul R500»	ИК.2929-АТХ5.РЭ 02	1
Формуляр	ИК.2929-АТХ5.ФО	1

Сведения о методиках (методах) измерений

приведены в пункте «Интерфейс пользователя» руководства по эксплуатации ИК.2929-АТХ5-РЭ 01.

Нормативные документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему КИ-ОСО-ТЭС Ударная

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Правообладатель

Общество с ограниченной ответственностью «Внешнеэкономическое объединение «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)

ИНН 7704863782

Адрес юридического лица: 119019, Москва, ул. Новый Арбат, д. 15, стр. 2

Тел. /факс: (495) 989-97-29

Изготовитель

Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)

ИНН 7725401700

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7 Телефон: (495) 481-33-10

E-mail: office@inctrl.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92486-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LVQB-220

Назначение средства измерений

Трансформаторы тока LVQB-220 (далее - трансформаторы тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформатора тока LVQB-220 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 7 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и азота.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

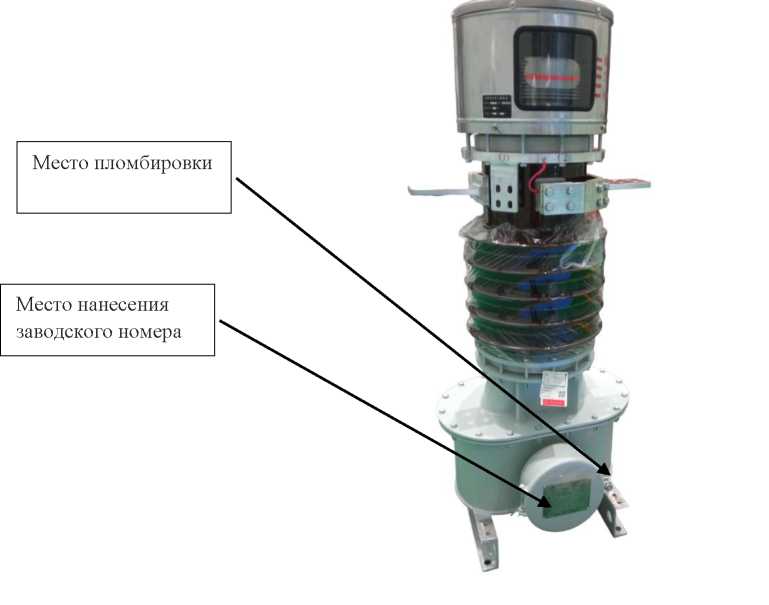

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Место нанесения заводского номера

Место пломбировки

Рисунок 1 - Общий вид трансформатора тока LVQB-220 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	220
Наибольшее рабочее напряжение, кВ	252
Номинальный первичный ток 11ном, А	от 100 до 4000
Номинальный вторичный ток 12ном, А	1; 5
Номинальная частота, Гц	50
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А	от 1 до 50
Класс точности по ГОСТ 7746-2015	0,2S; 0,5S; 0,2; 0,5; 5Р; 10Р;
Класс точности по ГОСТ Р МЭК 61869-2-2015	5PR, 10PR
Номинальная предельная кратность вторичных обмоток для защиты	10, 15, 20, 25, 30,
Кном	35, 40
Номинальный коэффициент безопасности Кбном	5, 10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	1200
Габаритные размеры (длинахширинахвысота), мм, не более	1594x700x3679
Условия эксплуатации: - температура окружающей среды, ◦С - относительная влажность при комнатной температуре, %	от -50 до +40 95
Средняя наработка до отказа, ч, не менее	400000
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Трансформатор тока	LVQB-220	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и

Правообладатель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт: www.tkhgq.cn

Изготовитель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Адрес производственной площадки: Eastern park of New Development Zone, Taishan District, Tai'an city, Shandong Provice, China

Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт:www.tkhgq.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92487-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LB6-35

Назначение средства измерений

Трансформаторы тока LB6-35 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с указателем нижнего и верхнего предела уровня масла в трансформаторе для его контроля при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.

Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.

Нанесение знака поверки на трансформаторы не предусмотрено. Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид трансформатора тока LB6-35 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток 11ном, А	от 15 до 2000
Номинальный вторичный ток 12ном, А	1; 5
Номинальная частота, Гц	50
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А	20, 30
Класс точности обмоток по ГОСТ 7746-2015	0,2S; 0,5S; 0,2; 0,5; 5P, 10P
Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015	5PR, 10PR
Номинальная предельная кратность вторичной обмотки для защиты Кном	20
Номинальный коэффициент безопасности Кбном	5

Таблица 2 - Технические

Наименование характеристики	Значение
Масса, кг, не более	360
Габаритные размеры (длинахширинахвысота), мм, не более	665x579x1695

Продолжение таблицы 2

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, %	от -50 до +40 95
Средняя наработка до отказа, ч, не менее	400000
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Трансформатор тока	LB6-35	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и

Правообладатель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт: www.tkhgq.cn

Изготовитель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China

Адрес производственной площадки: Eastern park of New Development Zone, Taishan

District, Tai'an city, Shandong Provice, China

Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт:www.tkhgq.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92488-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LRBT-40,5

Назначение средства измерений

Трансформаторы тока LRBT-40,5 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока по принципу конструкции - встроенные. Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из ленточной электротехнической стали. Первичной обмоткой трансформаторов служит токоведущий стержень, проходящий по оси трансформатора. Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (далее -КРУЭ). Основная высоковольтная изоляция трансформаторов обеспечивается установкой в КРУЭ.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством. Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ производится пломбирование крышки контактной коробки КРУЭ,

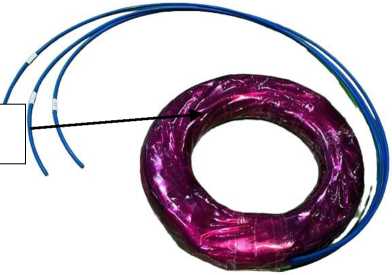

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Трансформатор тока	LRBT-40,5	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и

Правообладатель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт: www.tkhgq.cn

Изготовитель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China

Адрес производственной площадки: Eastern park of New Development Zone, Taishan

District, Tai'an city, Shandong Provice, China

Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт:www.tkhgq.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92489-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные

Ударная

измерительно-управляющие КИ-ЭБ-ТЭС Ударная (далее - комплекс) предназначены для измерений сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования энергоблока и энергоносителей (воды, пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы тепловой электростанции (далее - ТЭС) Ударная.

Описание средства измерений

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей (не входят в состав комплекса), согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблоков №1 и №2 (далее - ЭБ1 и ЭБ2) ТЭС Ударная и обеспечивает измерение параметров тепломеханического оборудования энергоблоков (далее -ТМО), в хранение полученной измерительной информации, их визуализацию и реализацию алгоритмов управления оборудованием энергоблоков №1 и №2, в том числе, для каждого энергоблока:

• - паровой турбины (ПТ);

• - электронной части системы регулирования (ЭЧСР) ПТ;

• - котла утилизатора;

• - локальной САУ газотурбинной установки (ГТУ);

• - локальной САУ охладительных аппаратов вспомогательного оборудования (ОАВО), сухая градирня;

• - локальной САУ воздушной конденсационной установки (ВКУ).

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• - программно-технических средств «REGUL RX00» на базе модулей аналогового ввода R500 AI.08.131, R500 AI 08.051 и R500 AI 08.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование сигналов от датчиков давления, расхода, уровня, химических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу цифрового обмена «Regulbus».

• - Модулей аналогового ввода ПТК «MAPCS» типа AI621 и AI622 (регистрационный № 79079-20), осуществляющих циклический опрос измерительного оборудования, прием и преобразование сигналов от датчиков температуры, давления, расхода, уровня, механических и электрических измерений, в выходной код и передача их в процессорные модули ПТК «MAPCS» в составе САУ ГТУ

- модулей аналогового ввода Simatic S7-300 типа SM331 в составе устройств распределенного ввода-вывода Simatic ЕТ-200М (регистрационный № 15772-11, № 66213-16), осуществляющих циклический опрос измерительных термопреобразователей температуры, прием этих сигналов, преобразование их в выходной код и передачу их в процессор AS 416-5H локальной САУ ГТУ по стандартам цифрового обмена «Profibus DP»

- Линий связи, соединяющих измерительные модули с датчиками;

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

• - пяти дублированных центральных процессоров программно-технических средств «REGUL R500» типа R500 CU.00.051 (регистрационный № 63776-16), получающих измерительную информацию от модулей аналогового ввода «REGUL R500», с использованием стандартных промышленных протоколов обмена семейства «Industrial Ethernet» и обеспечивающих управление тепломеханическим оборудованием энергоблока (далее -ТМО) согласно заданным алгоритмам управления;

• - Дублированного центрального процессора типа AS 416-5H, получающих измерительную информацию от модулей аналогового ввода ЕТ-200М в составе САУ ГТУ, передающего полученную информацию в ПТК «MAPCS» (регистрационный № 79079-2 0), обеспечивающих управление оборудованием ГТУ

• - Шести дублированных процессорных модулей типа MPU431 получающих измерительную информацию от модулей аналогового ввода ПТК «MAPCS», ЕТ200М и процессора AS 416-5H

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

• - резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока, а также обработки и хранения полученной измерительной и расчетной информации;

• - трех операторских рабочих станций(АРМ оператора), АРМ инженеров, использующих кроссплатформенное программное обеспечение Альфа-платформа, способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП энергоблоков и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования энергоблоков;

• - инженерной станции энергоблоков с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

• - инженерной станции ГТУ, являющейся также сервером САУ ГТУ, с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса ОСО:

• -      расхода воды, пара, воздуха, газа, технических жидкостей м³/ч, т/ч; кг/с;

• -     давлений воздуха, газов, пара, воды, конденсата, масла, технических жидкостей, бар, мбар, кПа, МПа;

• -     температуры воздуха, газов, пара, воды, масла, технических жидко-стей,металла, °С;

• -     уровня воды, технических жидкостей, масла, мм, м;

- электрического тока, напряжения, мощности и частоты, А, кА, В, кВ, Мвт, Мвар Гц;

• -          концентраций О2, СО, Na, NOx, СН4, %; % НКПР, ррм, мкг/дм3;

• -          концентрации pH, электропроводность жидких сред, ед.рН, мкСм/см.

Заводские номера комплексов 41N18-01 и 41N18-02 наносятся типографским способом на таблички в соответствии с рисунком 1, прикрепленные к лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса. Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках внешний вид шкафов приведен на рисунке 2. Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ОСО-ТЭС Ударная приведена на рисунке 3.

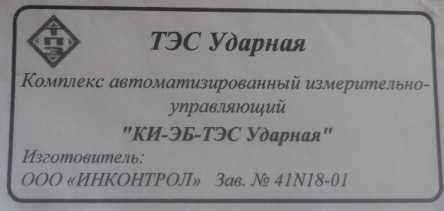

ТЭС Ударная

‘Комплекс автоматизированный измерительно^ управляющий

"КИ-ЭБ- ТЭС Ударная "

Изготовитель:

ООО «ИНКОНТРОЛ» Зав. № 4IK18-02

Программное обеспечение

Программное обеспечение (ПО) комплекса функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

Конфигурация программного проекта АСУТП энергоблоков на базе ПТК «REG-UL RX00» и ПТК «MAPCS», выполнена под задачи комплексов автоматизированных измерительно- управляющих КИ-ЭБ-ТЭС Ударная.

СПО включает в себя:

• - специализированное инженерное программного обеспечения «Epsilon LD», предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

• - специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня комплекса;

• - специализированное программное обеспечения «MAPIDE», в составе ПТК «MAPCS», версия 1.6.2001, предназначенного для конфигурирования программноаппаратных средств «MAPCS» всех уровней САУ ГТУ.

Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей. ВПО устанавливается в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Epsilon LD	Alpha. HMI	MAPIDE
Номер версии (идентификационный номер) ПО, не ниже	V1.6.14.0	1.8.x+add19082.b134.r87458	1.6.2001
Алгоритм    вычисления цифрового идентификатора	-

Метрологические и технические характеристики

Таблица 2 -

Наименование	Значение
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, механических и электрических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА	от 4 до 20
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ТХА(К)в значения температуры, мВ (°С):	от -0,392 до +33,275 (от -10,0 до +800,0)
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С): - для термопреобразователей сопротивления НСХ 100П - для термопреобразователей сопротивления НСХ Pt100	от 80,00 до 317,11 (от -50 до +600) от 80,31 до 194,10 (от -50 до +250)
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, температуры, химического анализа и электрических, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей - расхода воды с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей: - расхода пара с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей:	±0,25 ±0,6 ±1,0
Предел допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ТХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С	±2,5
Предел допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления типа ТСП НСХ Pt100 и НСХ 100П, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С	±0,7
Примечание: Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая

Таблица 3 - Основные технические

Наименование	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 25 °С, % - атмосферное давление, кПа	от 0 до +40 от 30 до 80 от 80 до 108

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
		Зав. № 41N18-01	Зав. № 41N18-02
Комплекс автоматизированный измери-тельно-управляющий	КИ-ОСО-ТЭС Удар ная	1	1
Руководство по эксплуатации. Комплекс автоматизированный измерительно- управляющий КИ-ЭБ-ТЭС «Ударная», часть 1. «Инструкция по эксплуатации АРМ оператора»	ИК.2929-АТХ5.РЭ 01	1	1
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ-ТЭС «Ударная», часть 2.»Техническое описание ПТК «Regul R500»	ИК.2929-АТХ5.РЭ 02	1	1
Формуляр	ИК.2929-АТХ5.ФО2	1	-
	ИК.2929-АТХ5.ФО3	-	1

Сведения о методиках (методах) измерений

приведены в пункте «Интерфейс пользователя» руководства по эксплуатации ИК.2929-АТХ5-РЭ 01.

Нормативные документы, устанавливающие требования к комплексам автоматизированным измерительно-управляющим КИ-ЭБ-ТЭС Ударная

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Правообладатель

Общество с ограниченной ответственностью «Внешнеэкономическое объединение «Технопромэкспорт» (ООО «ВО «Технопромэкспорт»)

ИНН 7704863782

Адрес юридического лица: 119019, Москва, ул. Новый Арбат, д. 15, стр. 2

Тел. /факс: (495) 989-97-29

Изготовитель

Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)

ИНН 7725401700

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр 2, оф. 5-7

Телефон: (495) 481-33-10

E-mail: office@inctrl.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1559

Регистрационный № 92490-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LVQBT-500

Назначение средства измерений

Трансформаторы тока LVQBT-500 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформатора тока LVQBT-500 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 7 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет чистого элегаза или элегаза и тетрафторметана.

Заводской номер в виде цифрового или цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

Рисунок 1 - Общий вид трансформатора тока LVQBT-500 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	500
Наибольшее рабочее напряжение, кВ	550
Номинальный первичный ток 11ном, А	от 1250 до 4000
Номинальный вторичный ток 12ном, А	1, 5
Номинальная частота, Гц	50
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А	от 10 до 60
Класс точности обмоток по ГОСТ 7746-2015	0,2S; 0,5S; 0,2; 0,5; 5Р; 10Р
Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015	10PR
Номинальная предельная кратность вторичных обмоток для защиты Кном	10, 15, 20, 25, 30, 35, 40
Номинальный коэффициент безопасности Кбном	5, 10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	1200
Габаритные размеры (длинахширинахвысота), мм, не более	2056x1314x6372
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, %	от -50 до +40 95
Средняя наработка до отказа, ч, не менее	400000
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации трансформатора типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Трансформатор тока	LVQBT-500	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и

Правообладатель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт: www.tkhgq.cn

Изготовитель

Фирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай

Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Адрес производственной площадки: Eastern park of New Development Zone, Taishan District, Tai'an city, Shandong Provice, China

Телефон:+86 538-8932579

Факс:+86 538-8933808

E-mail:tkhgqzhb@163.com

Web-сайт:www.tkhgq.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
