№1854 от 08.09.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 479826
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 августа 2023 г. № 1748 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1854 от 08.09.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
08 сентября 2023 г. № 1854
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 августа 2023 г. № 1748 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 1 приложения к приказу
от 28 августа 2023 г. № 1748 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения
об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « 08 » сентября 2023 Г. № 1800Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Системы измерений массы светлых нефтепродуктов |
УИП-9602 |
16553-03 |
Адрес: 141070, Московская обл., г. Королев, Октябрьский б-р, д. 12 |
Адрес: 141092, Московская обл., г.о. Королев, г. Королев, мкр. Юбилейный, ул. М.К. Тихонравова, д. 29А, стр. 17 |
Общество с ограниченной ответственностью Предприятие «Информационно-измерительная техника» (ООО«Информационно-измерительная техника»), Московская обл., г. Королев | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» сентября 2023 г. № 1854
Регистрационный № 16553-03
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений массы светлых нефтепродуктов УИП-9602
Назначение средства измеренийСистемы измерений массы светлых нефтепродуктов УИП-9602 (далее система УИП-9602) предназначены для измерений уровня, плотности, температуры светлых нефтепродуктов (далее НП), уровня, температуры сжиженных газов (далее СГ), а также уровня подтоварной воды для НП и СГ в резервуарах.
Описание средства измеренийСистема УИП-9602 состоит из первичных преобразователей (БПП): уровня, плотности (только для НП), температуры и уровня подтоварной воды, а также блока преобразователей (БПР), блока коммутации (БК), блока сопряжения (БС) и ПЭВМ или спецвычислителя MCU.
Внешний вид системы представлен на рисунках 1, 2, 3, 4.

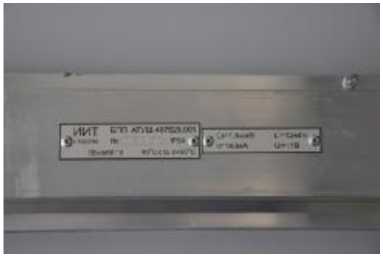

Рисунок 1 - Блок коммутации

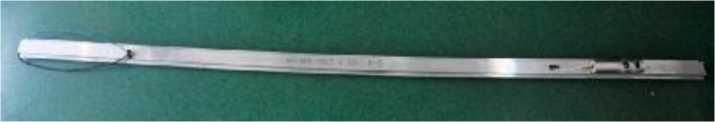

Рисунок 2 - Первичные преобразователи: уровня, плотности, температуры и уровня подтоварной воды

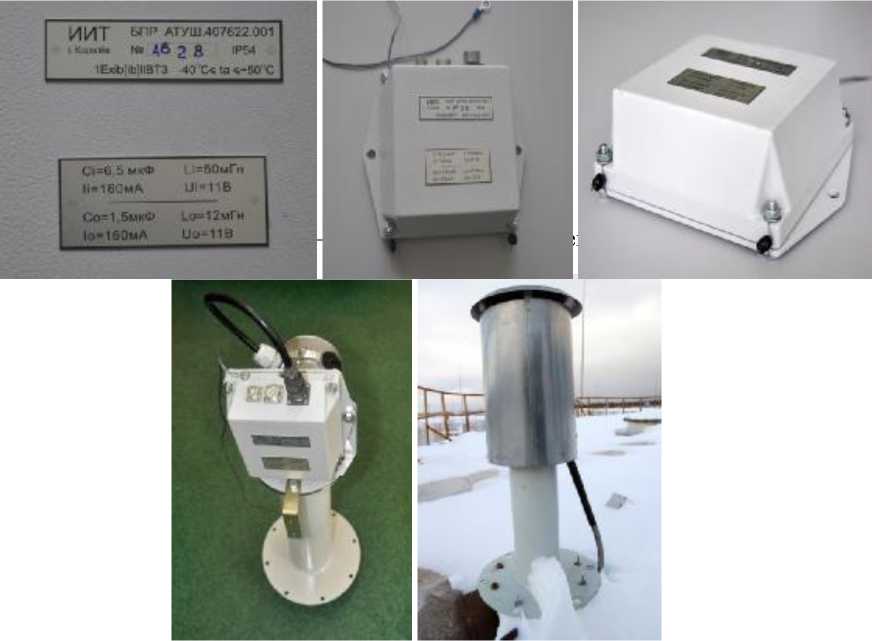

Рисунок 4 - Узлы крепления
БПП с датчиками уровня и подтоварной воды и БПР образуют канал измерения уровня БПП с датчиками плотности (от 1 до 8) и БПР образуют канал измерения плотности БПП с датчиками температуры и БПР образуют канал измерения температуры,
имеющий два исполнения:
- ТС-4;
- ТС-4М.
К одному БК подключается до 6 БПП. Количество БК, подключаемых к ПЭВМ или спецвычислителю, определяется заказом.
Принцип действия датчика уровня основан на изменении электрической емкости конденсаторов датчика по мере их заполнения НП или СГ и преобразовании в электрический сигнал. При этом амплитуда выходных сигналов датчиков пропорциональна уровню заполнения межэлектродного пространства конденсаторов.
Принцип работы датчика плотности основан на измерении величины выталкивающей силы, действующей на погруженный в НП поплавок, с последующим ее преобразованием в электрический сигнал.
Для измерения температуры используется один из двух типов датчиков температуры.
В ТС-4 используются цифровые датчики температуры (до 8), основанные на измерении разности частот температурно-зависимого и опорного генераторов, собранных в одном корпусе чувствительного элемента.
В ТС-4М используются платиновые датчики температуры (до 16), принцип работы которых основан на изменении сопротивления датчиков в зависимости от температуры окружающей среды.
Датчики температуры располагаются равномерно в пределах высоты наполнения резервуара продуктом.
Вся информация с БПП, где преобразуется в коды, поступает на входы БК, а затем на один из входов БС и на вход ПЭВМ или спецвычислителя MCU, где происходит ее обработка и индикация результатов измерений в виде физической величины в реальном масштабе времени.
При этом расчет массы НП в резервуарах производится в соответствии с ГОСТ Р 8.595-2004 по результатам измерений уровня, плотности и температуры НП и с использованием градуировочных таблиц, полученных по ГОСТ 8.346-2000 или ГОСТ 8.540-2000.
Масса СГ рассчитывается при введении плотности в ПЭВМ вручную, по результатам лабораторных измерений.
Программное обеспечениеИдентификационные данные системы УИП-9602 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UIP-9602 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.0.0 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
DE3AE1A05882C7D1B2ED22ED1C96DFB7 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD 5 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Светлые нефтепродукты (бензин, дизельное топливо и т.п.), сжиженные газы и подтоварная вода |
|
Диапазон измерений уровня, м |
от 0,01 до 21 |
|
Диапазон измерений плотности НП (при вязкости не более 600 мм2/с), кг/м3 |
от 600 до 1000 |
|
Диапазон измерений температуры рабочей среды, °С |
от -40 до +50 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня подтоварной воды, мм |
от 10 до 135 |
|
Пределы допускаемой абсолютной погрешности измерений:
-уровня подтоварной воды, мм
|
± 1 ± 2 ± 0,5 или ± 1,0 * |
|
Пределы допускаемой абсолютной погрешности измерений температуры:
|
1/^ С 1, о о -Н -Н |
|
Пределы допускаемой относительной погрешности измерений массы:
|
± 0,65**) ± 0,5**) ± 1,5**) |
|
* В соответствии с заказом; ** Минимальная масса и объем принимаемого (отпускаемого) продукта определяются по методике выполнения измерений для каждого конкретного резервуара с учетом его относительной погрешности градуировки и абсолютной погрешности измерений плотности продукта. Относительная погрешность градуировки резервуара не должна превышать ±0,25%. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты:
|
[Exib]IIB 1[Exib]IIBT3
1[Exib]IIBT3
|
|
Электропитание:
|
187...242 50 ± 1 |
|
Средняя наработка на отказ при доверительной вероятности 0,8, не менее, ч |
10 000 |
|
Полный срок службы УИП-9602, не менее, лет |
10 |
наносится на этикетки БПП, БПР, БК и на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы измерений массы светлых нефтепродуктов |
УИП-9602 | |
|
Блок первичных преобразователей:** |
БПП |
по заказу |
|
- датчик уровня |
до 21 м* | |
|
- датчик плотности |
до 8 шт.* | |
|
- датчик температуры |
ТС-4 ТС-4М |
до 8 шт.* до 16 шт.* |
|
Блок преобразователей |
БПР |
по заказу |
|
Блок коммутации |
БК |
по заказу |
|
Блок сопряжения |
БС |
1 шт. |
|
Программное обеспечение на твердом носителе |
1 шт. | |
|
Паспорт |
ПС |
1 шт. |
|
Руководство по эксплуатации |
АТУШ.400000.01 РЭ |
1 шт. |
|
ПЭВМ |
по заказу | |
|
Спецвычислитель |
MCU |
по заказу |
|
Методика поверки |
АТУШ.400000.001 МП с изменением №1 |
1 шт. |
|
* - в соответствии с заказом ** - Система УИП-9602 может использоваться в комплектации датчик уровня, датчик плотности, датчик температуры как самостоятельные измерительные каналы. | ||
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
ГОСТ Р 8.595-2002 Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
ТУ 4000-001-31318902-00 Система измерений массы светлых нефтепродуктов УИП-9602. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Предприятие «Информационноизмерительная техника»(ООО «Информационно-измерительная техника»)
ИНН 5018007609
Адрес: 141092, Московская обл., г.о. Королев, г. Королев, мкр. Юбилейный, ул. М.К. Тихонравова, д. 29А, стр. 17
Телефон/факс: +7 (498) 628-06-36
Web-сайт: http://www.iit-korolev.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
