№1370 от 19.06.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28387
О внесении изменений в описание типа на блоки согласующие БС-16-11М
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 июня 2017 г. № 1370
Москва
О внесении изменений в описание типа на блоки согласующие БС-16-11М
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Виброприбор» от 15 марта 2017 г. № 121-17 приказываю:
-
1. Внести изменения в описание типа на блоки согласующие БС-16-11М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65538-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
к__________—__________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. №1370
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки согласующие БС-16-11М
Назначение средства измеренийБлоки согласующие БС-16-11М предназначены для измерений виброскорости.
Описание средства измеренийПринцип действия блока согласующего БС-16-11М (далее блок) основан на преобразовании электрических сигналов от пьезоэлектрических вибропреобразователей типа МВ со встроенным усилителем заряда (далее ВИП УЗ), имеющих коэффициент преобразования от 2 до 50 мВ-с2/м, в выходные сигналы, пропорциональные измеряемой виброскорости в заданном диапазоне частот.
Электрический сигнал, генерируемый ВИП УЗ под воздействием вибрации в месте его установки, поступает через соединитель ДВ на входное устройство канала измерений блока, который обеспечивает преобразование электрических сигналов от ВИП УЗ в выходной сигнал постоянного тока, пропорциональный измеряемой виброскорости.
Выходные сигналы блока поступают через соединитель ВЫХОД и кабельную линию связи во взаимодействующие с ним устройства.
Блок согласующий БС-16-11М конструктивно представляет собой металлический корпус, состоящий из основания и крышки, соединенных между собой винтами.
На корпусе блока установлены соединители ДВ1-ДВ10 для подключения ВИП УЗ, соединитель ВЫХОД для подсоединения кабеля линии связи от взаимодействующих систем и сети питания, зажим заземления.
Питание блока осуществляется от источника постоянного стабилизированного напряжения от 18 до 36 В и величиной потребляемого тока не менее 2,5 А.
Блоки согласующие БС-16-11М выпускается в следующих модификациях БС-16-11М-ХХ, которые отличаются:
-
- количеством каналов преобразования входных электрических сигналов в пропорциональные выходные сигналы;
-
- измеряемой виброскоростью;
-
- видом значения измеряемой виброскорости: амплитудное, среднее квадратическое (СКЗ), среднее;
-значением коэффициента преобразования пьезоэлектрического вибропреобразователя, взаимодействующего с блоком;
-
- видом выходного сигнала;
-
- диапазоном рабочих частот и амплитуд;
-
- наличием устройств выдачи канальных сигналов «ПОВЫШЕННАЯ ВИБРАЦИЯ» и «ОПАСНАЯ ВИБРАЦИЯ» при превышении допустимых уровней вибрации;
-
- наличием встроенного устройства контроля исправности канала (ВСК);
-
- наличием светового индикатора включения сети питания;
-
- габаритно-присоединительными размерами корпуса.
Общий вид блока согласующего БС-16-11М, обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. №1370
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки согласующие БС-16-11М
Назначение средства измеренийБлоки согласующие БС-16-11М предназначены для измерений виброскорости.
Описание средства измеренийПринцип действия блока согласующего БС-16-11М (далее блок) основан на преобразовании электрических сигналов от пьезоэлектрических вибропреобразователей типа МВ со встроенным усилителем заряда (далее ВИП УЗ), имеющих коэффициент преобразования от 2 до 50 мВс2/м, в выходные сигналы, пропорциональные измеряемой виброскорости в заданном диапазоне частот.
Электрический сигнал, генерируемый ВИП УЗ под воздействием вибрации в месте его установки, поступает через соединитель ДВ на входное устройство канала измерений блока, который обеспечивает преобразование электрических сигналов от ВИП УЗ в выходной сигнал постоянного тока, пропорциональный измеряемой виброскорости.
Выходные сигналы блока поступают через соединитель ВЫХОД и кабельную линию связи во взаимодействующие с ним устройства.
Блок согласующий БС-16-11М конструктивно представляет собой металлический корпус, состоящий из основания и крышки, соединенных между собой винтами.
На корпусе блока установлены соединители ДВ1-ДВ10 для подключения ВИП УЗ, соединитель ВЫХОД для подсоединения кабеля линии связи от взаимодействующих систем и сети питания, зажим заземления.
Питание блока осуществляется от источника постоянного стабилизированного напряжения от 18 до 36 В и величиной потребляемого тока не менее 2,5 А.
Блоки согласующие БС-16-11М выпускается в следующих модификациях
БС-16-11М-ХХ, которые отличаются:
-
- количеством каналов преобразования входных электрических сигналов в пропорциональные выходные сигналы;
-
- измеряемой виброскоростью;
-
- видом значения измеряемой виброскорости: амплитудное, среднее квадратическое (СКЗ), среднее;
-значением коэффициента преобразования пьезоэлектрического вибропреобразователя, взаимодействующего с блоком;
-
- видом выходного сигнала;
-
- диапазоном рабочих частот и амплитуд;
-
- наличием устройств выдачи канальных сигналов «ПОВЫШЕННАЯ ВИБРАЦИЯ» и «ОПАСНАЯ ВИБРАЦИЯ» при превышении допустимых уровней вибрации;
-
- наличием встроенного устройства контроля исправности канала (ВСК);
-
- наличием светового индикатора включения сети питания;
-
- габаритно-присоединительными размерами корпуса.
Общий вид блока согласующего БС-16-11М, обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

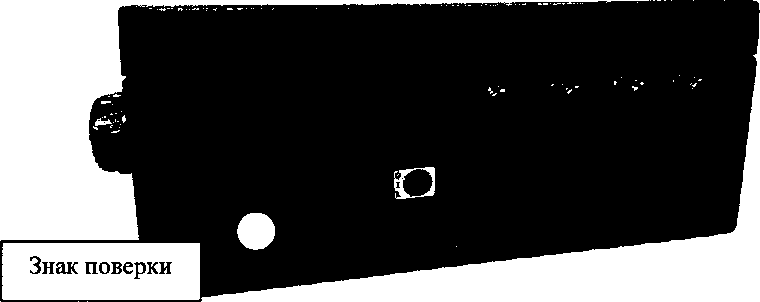

Рисунок 1 - Общий вид блока согласующего БС-16-11М, обозначение места для нанесения знака поверки

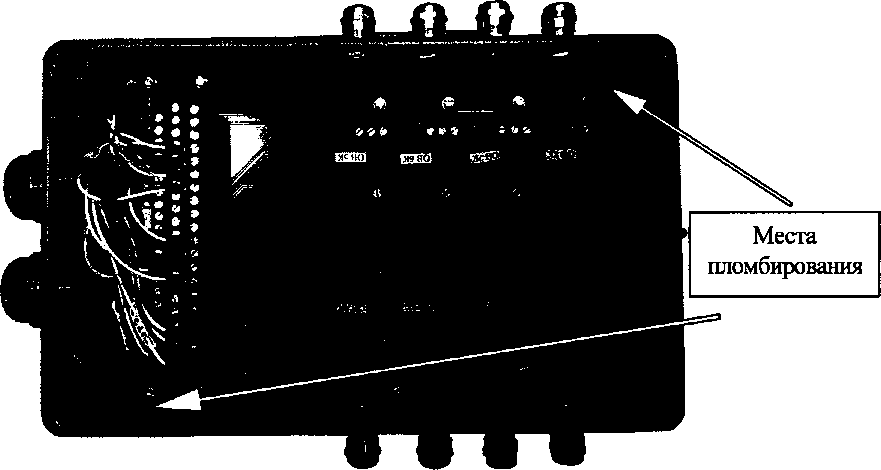

Рисунок 2 - Схема пломбирования блока согласующего БС-16-11М
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны измерений виброскорости:
|
от 0,15 до 283 от 0,10 до 200 от 0,09 до 180 |
|
Диапазоны частот измеряемой виброскорости, Гц |
от 2 до 1000 |
|
Относительное затухание амплитудно-частотной характеристики встроенных фильтров за пределами диапазона частот измеряемой виброскорости, дБ/октаву, не менее |
20 |
|
1 |
2 |
|
Диапазоны значений выходных сигналов: * напряжение постоянного тока (сопротивление нагрузки не менее 10 кОм), В
10 кОм), амплитудное значение, В |
от 0,05 до 5,0 от 0,05 до 5,0 от 4 до 20 от 0,025 до 2,5 от 0,05 до 5,0 от 0,02 до 12 |
|
Пределы допускаемой основной относительной погрешности преобразования входного электрического сигнала в выходной сигнал, % от Амин до Апр/20, включительно свыше Апр/20 |
± (0,05+0,001 Апр/Ai)* 100 ±7,0 |
|
Пределы допускаемой основной относительной погрешности выдачи сигнала ОПАСНАЯ ВИБРАЦИЯ, % |
±7,0 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования входного электрического сигнала в выходной сигнал при воздействии пониженной, повышенной температуры окружающего воздуха, повышенной влажности и внешнего магнитного поля, % |
±5 |
|
Номинальное значение коэффициента преобразования входного электрического сигнала в выходной сигнал на базовой частоте, Х/мВ где: X - мА или мВ, в зависимости от вида выходного сигнала; U, - значение входного напряжения переменного тока на базовой частоте от взаимодействующего ВИП УЗ, соответствующее верхней границе диапазона измерений виброскорости, мВ; А - значение и вид выходного сигнала, соответствующее диапазону измерения виброскорости (в зависимости от исполнения блока). |
A/IL |
|
Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±3,0 |
|
Нелинейность амплитудной характеристики в диапазоне измерений, %: от Амин до Апр/20, включительно свыше Апр/20 где: Амин - нижняя граница диапазона измерения виброскорости; Апр - верхняя граница диапазона измерений виброскорости; Ai - текущее значение измеряемой виброскорости. |
±(0,01+0,001Anp/Ai)100 ±3,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Сопротивление изоляции блока, МОм, не менее | |
|
- в нормальных условиях |
20 |
|
- в условиях повышенной температуры |
5 |
|
- в условиях повышенной влажности |
1 |
|
Потребляемая мощность, Вт, не более |
20,0 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24 |
|
1 |
2 |
|
Время готовности к работе после включения электропитания, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
7000 |
|
Масса блока, кг, не более |
5,0 |
|
Габаритные размеры блока, мм, не более:
|
320 200 100 |
|
Количество каналов преобразования входного электрического сигнала в выходной сигнал |
от 1 до 10 |
|
Средняя наработка на отказ, ч |
35000 |
|
Срок службы назначенный, лет |
20 |
|
Условия эксплуатации:
|
от - 60 до +60 98 |
наносится на шильдик блока методом металлопластики, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок согласующий |
БС-16-11М |
1 |
|
Ответные соединители* |
в зависимости от исполнения блока |
1 к-т |
|
Монтажные изделия для БС-16-11М* |
в зависимости от исполнения блока |
1 к-т |
|
Паспорт |
ЖЯИУ .411521.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЖЯИУ.411521.002 РЭ |
1 экз.** |
|
Методика поверки |
ЖЯИУ.411521.002 МП |
1 экз.** |
|
Примечания: * наличие в комплекте поставки соединителей и комплекта монтажных изделий, их тип и количество - в зависимости от исполнения блока и по требованию потребителя. ** при единовременной поставке нескольких блоков возможна поставка Руководства по эксплуатации и Методики поверки в соотношении 1:5 | ||
осуществляется по документу ЖЯИУ .411521.002 МП «Блоки согласующие БС-16-11М Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 декабря 2015 г.
Основные средства поверки:
мультиметр цифровой 34401А, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, постоянного тока отЮ мА до 3 А, базовая погрешность ±0,005 %, per. № 54848-13;
генератор сигналов произвольной формы 33220А, диапазон частот от 1 мкГц до 20 МГц, разрешение 1 мкГц, выходное напряжение (размах) от 10 мВ до 10 В, погрешность установки уровня ±(1%+1мВ), per. № 32993-09;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3,0 А, погрешность установки U=±(0,005'Густ.+0,1) В, per. № 37470-08;
мегаомметр Ф4101, номинальное выходное напряжение 100 В; 500 В, диапазон измерения сопротивления изоляции от 0 до 100 Мом, погрешность измерения ±2,5%, per. № 4542-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта и на боковую панель корпуса блока.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам согласующим БС-16-11МГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10-1 до 2- 10f Гц
МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот Г10'2 ... 3 • 109 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110'16до 30 А
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
Технические условия ЖЯИУ.411521.002 ТУ. Блоки согласующие БС-16-11М
ИзготовительАкционерное общество «Вибро-прибор» (АО «Вибро-прибор»)
ИНН 7801090626
Адрес: 196084, г. Санкт- Петербург, Варшавская ул. д.5А, корп.З
Телефон (факс); (812) 369-00-90, (812) 369-00-90
Web-сайт: www.vpribor.spb.ru
E-mail: general@vpribordat.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251 76 01, факс (812) 713 01 14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
