Приказ Росстандарта №2942 от 22.11.2022

№2942 от 22.11.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 384108
ПРИКАЗ_Об утверждении типов средств измерений (17)
Приказы по основной деятельности по агентству Вн. Приказ № 2942 от 22.11.2022

2022 год
месяц November
сертификация программного обеспечения

13630 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал мелщу поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

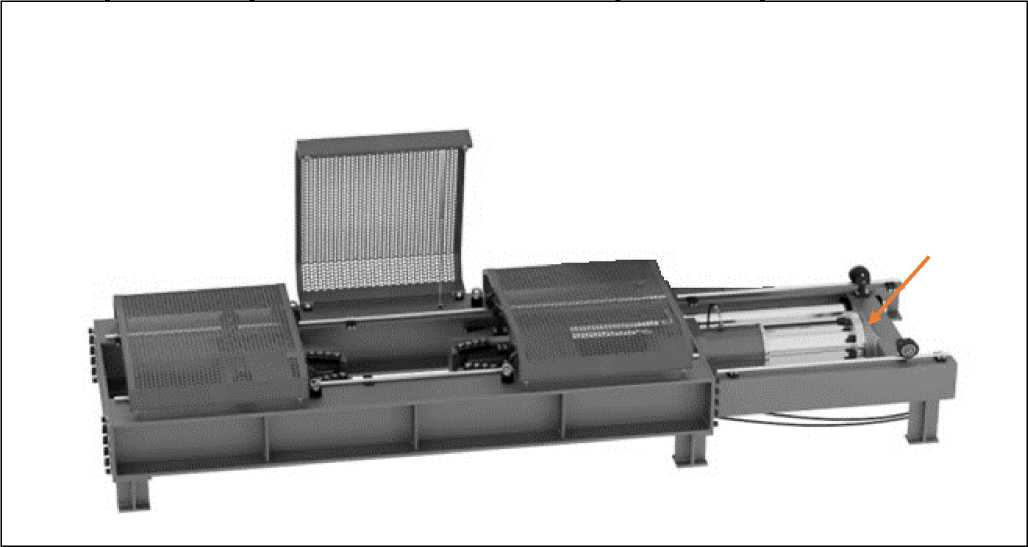

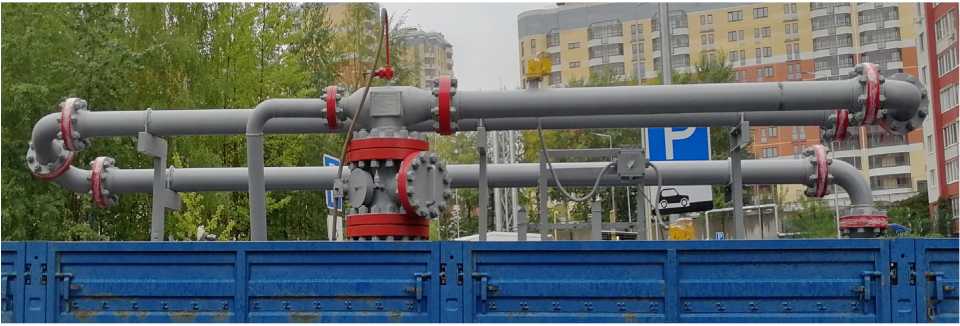

Установка поверочная трубопоршневая

Сапфир

МН-100-

6,3-0,05

Е

87389-22

43

Общество с ограниченной ответственностью "Систем-нефтегаз" (ООО "СНГ"), Республика Башкортостан, г. Октябрьский

Общество с ограниченной ответственностью "Систем-нефтегаз" (ООО "СНГ"), Республика Башкортостан, г. Октябрьский

ОС

МИ 1972-

95

1 ГОД

Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская обл., г. Щелково

ВНИИР - филиал

ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Казань

15.03.2022

2.

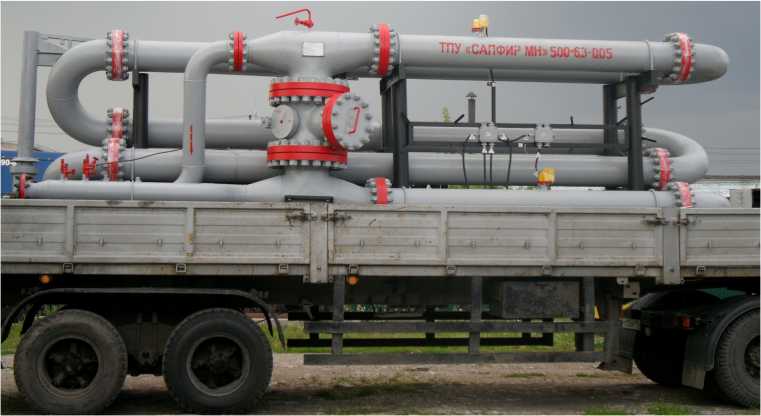

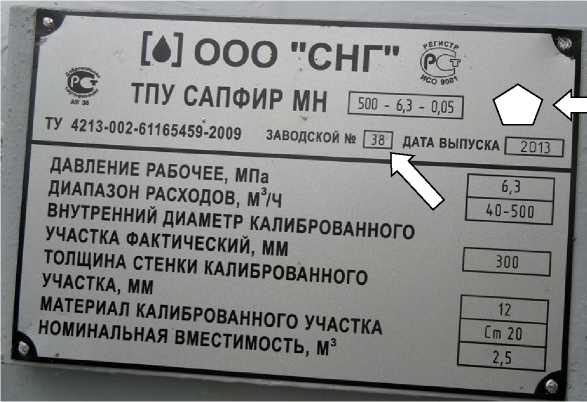

Установка поверочная трубопоршневая

Сапфир

МН-500-

6,3-0,05

Е

87390-22

38

Общество с ограниченной ответственностью "Систем-нефтегаз" (ООО "СНГ"), Республика Башкортостан, г. Октябрьский

Общество с ограниченной ответственностью "Систем-нефтегаз" (ООО "СНГ"), Республика Башкортостан, г. Октябрьский

ОС

МИ 1972-

95

1 ГОД

Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская обл., г. Щелково

ВНИИР - филиал

ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Казань

15.03.2022

3.

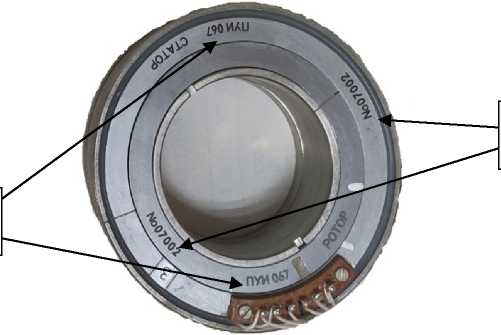

Датчики угла поворота -синуснокосинусные вращающиеся транс-

ПУН

067

С

87391-22

07001,07002,07003

Акционерное общество "Научно-исследовательский институт физи-

Акционерное общество "Научно-исследовательский институт физи-

ОС

СДАИ.401 261.007МП

Первичная поверка до ввода в экс-

Акционерное общество "Научно-исследовательский институт физических

АО "НИИФИ",

г. Пенза

24.06.2022

форматоры

ческих измерений" (АО "НИИФИ"), г. Пенза

ческих измерений" (АО "НИИФИ"), г. Пенза

плуа-тацию

измерений" (АО "НИИФИ"), г. Пенза

4.

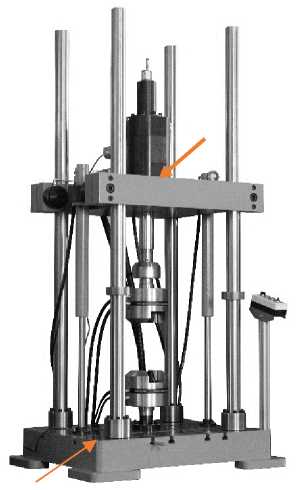

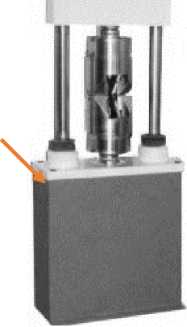

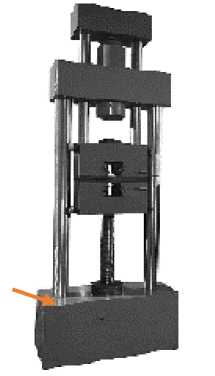

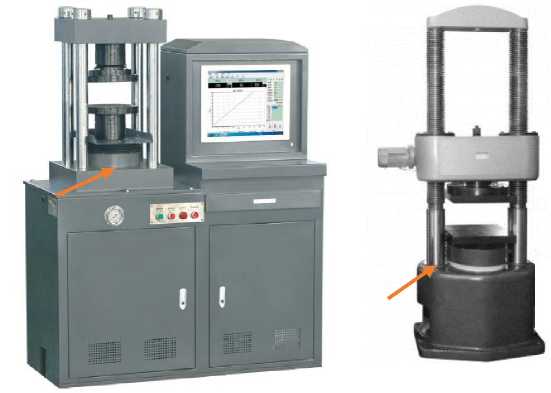

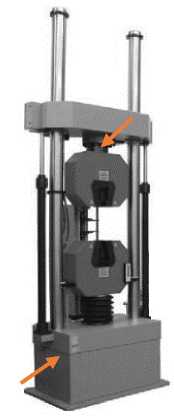

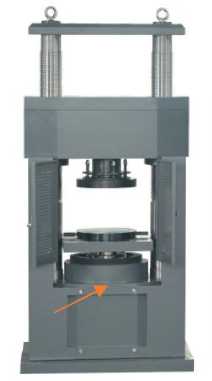

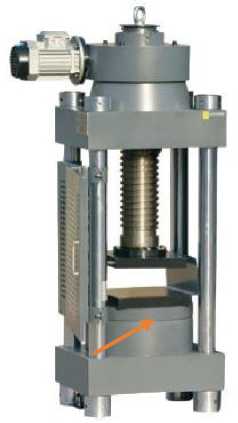

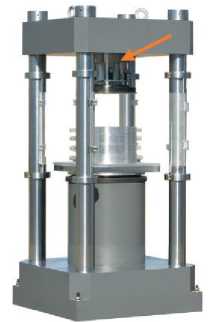

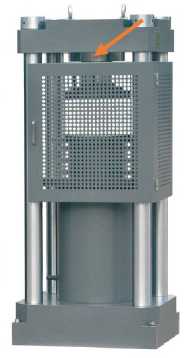

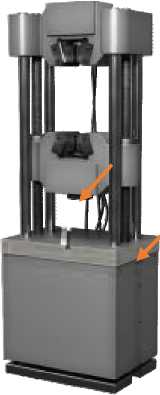

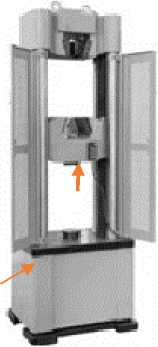

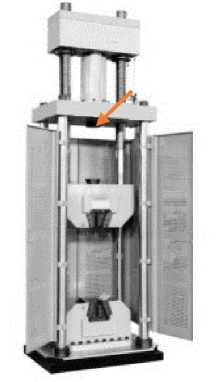

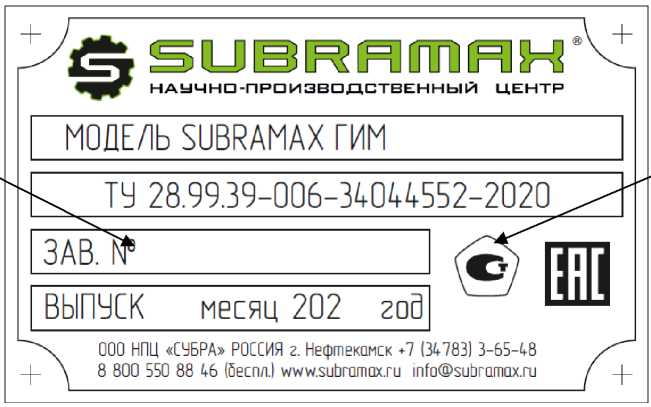

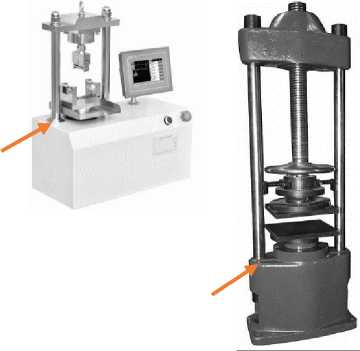

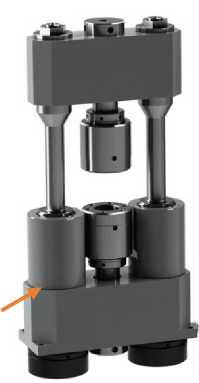

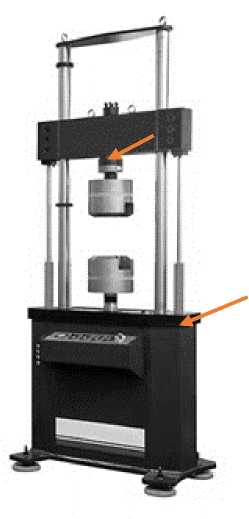

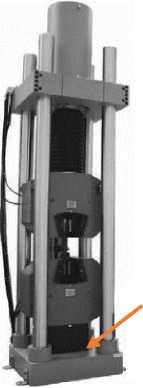

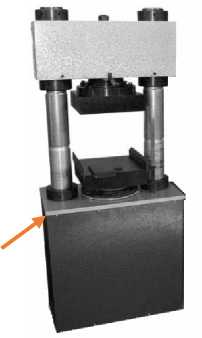

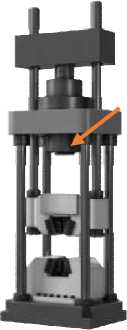

Машины испытательные гидравлические

SUBRA

МАХ ГИМ

С

87392-22

SUBRAMAX ГИ-

МУ-1-600-М-1-4, зав. № 62;

SUBRAMAX ГИМС-1-2000-Р-1-2, зав. № 63;

SUBRAMAX

ГИМС-Ш-Ю-Р-1-4, зав. № 64

Общество с ограниченной ответственностью Научно-производственный центр "СУБ-РА" (ООО НПЦ "СУБ-РА"), Республика Башкортостан, г. Нефтекамск

Общество с ограниченной ответственностью Научно-производственный центр "СУБ-РА" (ООО НПЦ "СУБ-РА"), Республика Башкортостан, г. Нефтекамск

ос

мп-

448/03-

2022

1 ГОД

Общество с ограниченной ответственностью Научно-производственный центр "СУБ-РА" (ООО НПЦ "СУБ-РА"), Республика Башкортостан, г. Нефтекамск

ООО "ПРОММАШ ТЕСТ",

г. Москва

25.03.2022

5.

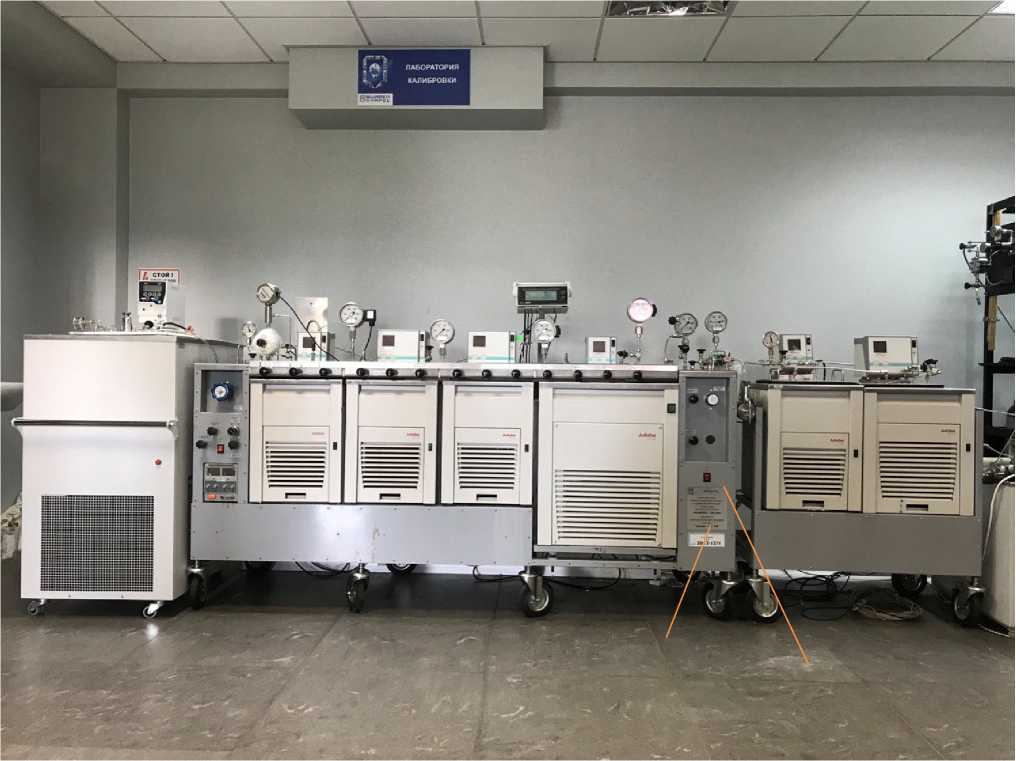

Генератор влажного газа эталонный

Вымпел

ЭД-ЗОО

Е

87393-22

1

Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская область, Истринский р-он, г. Дедовск

Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская область, Истринский р-он, г. Дедовск

ОС

УБЖК.413 614.021 МП

1 ГОД

Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел"), Московская область, Истринский р-он, г. Дедовск

Восточно-

Сибирский филиал ФГУП "ВНИИФТРИ", г. Иркутск

20.07.2022

6.

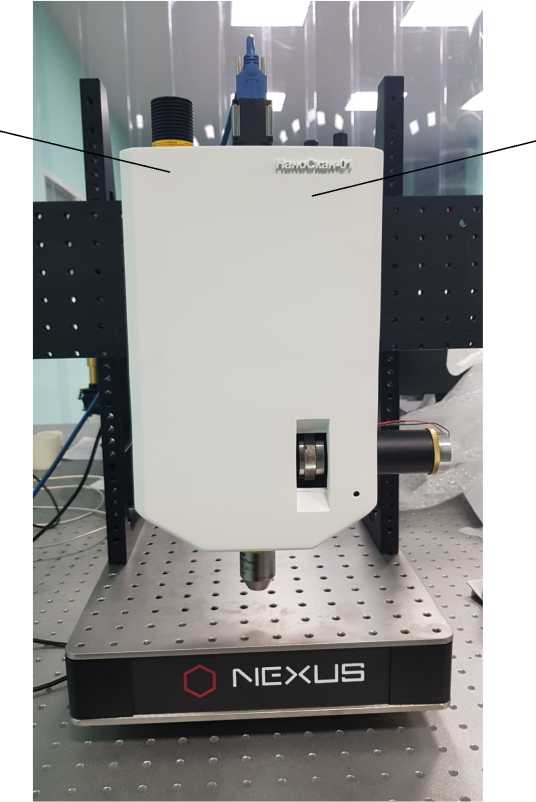

Микроскопы интерференционные

"НаноСк ан-01"

С

87394-22

01,02

Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло"), г. Москва

Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло"), г. Москва

ОС

МП

026.М44-22

1 ГОД

Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло"), г. Москва

ФГУП "ВНИИОФИ", г. Москва

28.03.2022

7.

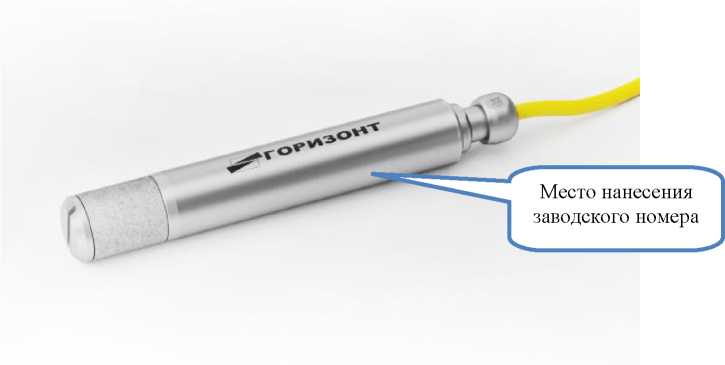

Датчики давления

PLLG

С

87395-22

802, 803, 804, 805

Общество с ограниченной ответственностью "Научно-

Общество с ограниченной ответственностью "Научно-

ОС

МП-542/08-

2022

3 года -для ис-пол-

Общество с ограниченной ответственностью "Научно-

ООО "ПРОММАШ ТЕСТ", г. Москва

18.08.2022

техническое производственное предприятие "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва

техническое производственное предприятие "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва

нений с возможно -стью демонтажа; Первичная поверка до ввода в эксплуатацию -для исполнений без возможности демонтажа

техническое производственное предприятие "Гори-зонт-М" (ООО "НТП "Гори-зонт-М"), г. Москва

8.

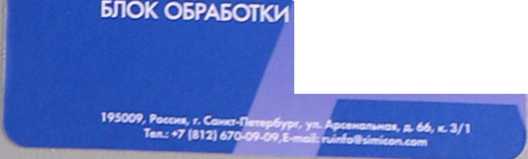

Измерители текущих значений времени с видеофиксацией

"Пар-кон-А"

С

87396-22

исп. "Паркон-А" зав. № РА0457, исп. "Паркон-А"2 зав.

№ РА0458

Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург

ОС

МП 651-22-065

2 года

Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

08.09.2022

9.

Анализаторы оптикоэмиссионные

CXR

С

87397-22

CXR-950 серийные номера 9521090521, 9522061061,

CXR980 серийные номера 9621112290, 9822052930

Wuxi Create Analytical Instrument Co., Ltd, Китай

Wuxi Create Analytical Instrument Co., Ltd, Китай

ОС

МП 60-221-2022

1 год

Общество с ограниченной ответственностью "СИ-НЕРКОН-Сервис" (ООО "СИНЕРКОН-Сервис"),

УНИИМ - филиал

ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Екатеринбург

20.09.2022

г. Москва

10.

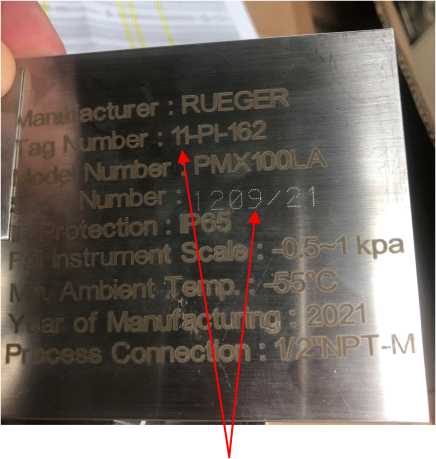

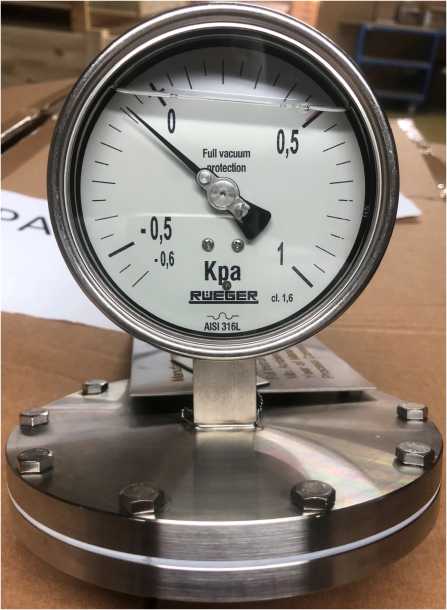

Манометры показывающие

РМХ

Е

87398-22

1204/21/11-PI-126, 1256/21/Spare-46, 1246/21/12-PI-136, 1209/21/11-PI-162, 1213/21/11-PI-228, 1247-21/12-PI-155, 1251/21/17-PI-167, 1238/21/11-PI-563, 1249/21/13-PI-028, 1237/21/11-PI-562, 1207/21/11-PI-129, 1206/21/11-PI-128, 1205/21/11-PI-127, 1221/21/11-PI-329, 1222/21/11-PI-330, 1220/21/11-PI-328, 1225/21/11-PI-426, 1245/21/11-PI-663, 1254/21/19-PI-022А, 1244/21/11-PI-662, 1255/21/19-PI-022B,

1233/21/11-PI-527, 1234/21/11-PI-528, 1232/21/11-PI-526, 1235/21/11-PI-529, 1243/21/11-PI-630, 1242/21/11-PI-629, 1216/21/11-PI-262, 1210/21/11-PI-163, 1217/21/11-PI-263, 1230/21/11-PI-462, 1231/21/11-PI-463, 1223/21 /11-Р1-362, 1224/21/11-PI-363, 1259/21/Spare-49, 1257/21/Spare-47, 1260/21/Spare-50, 1258/21/Spare-48, 1211/21 /11-Р1-226, 1208/21/1 l-PI-130, 1212/21/1 l-PI-227,

Компания "RUEGER SA", Швейцария

Компания "RUEGER SA", Швейцария

ОС

МИ 2124-

90

2 года

Компания "RUEGER SA", Швейцария

ФГБУ "ВНИИМС", г. Москва

19.09.2022

1253/21/18-PI-038, 1248/21/12-PI-157, 1250/21/15-PI-091, 1252/21/18-PI-030, 1226/21/11-PI-427, 1227/21/11-PI-428, 1228/21/11-PI-429, 1229/21/11-PI-430, 1236/21/11-PI-530, 1239/21/11-PI-626, 1240/21/11-PI-627, 1261/21/Spare-51, 1263/21/Spare-53, 1264/21/Spare-54, 1262/21/Spare-52, 1214/21/1 l-PI-229, 1265/21/Spare-55,1219/21/11-PI-327, 1215/21/11-PI-230, 1218/21/11-PI-326, 879/21/PG-9700-07, 878/21/PG-5019-82, 881/21/PG-5223-02, 877/21/PG-9002-01, 876/21/PG-6212-80, 880/21/PG-5009-81, 882/21/PG-1502-04, 1241/21/1 l-PI-628

11.

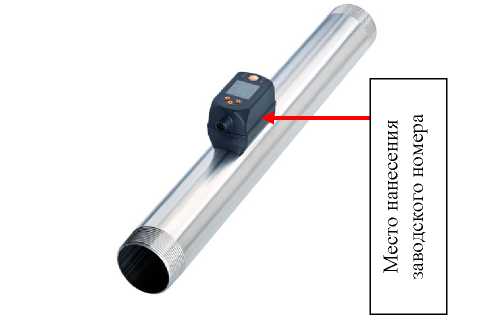

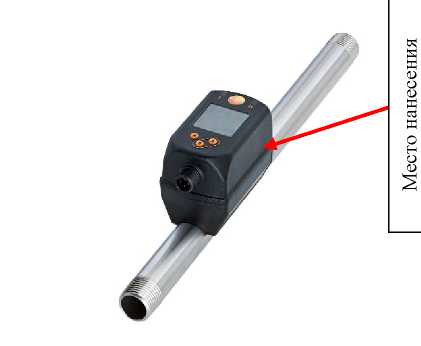

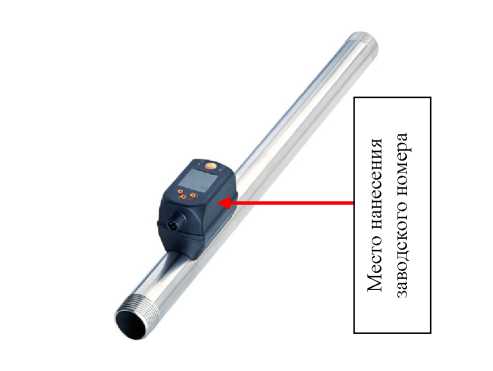

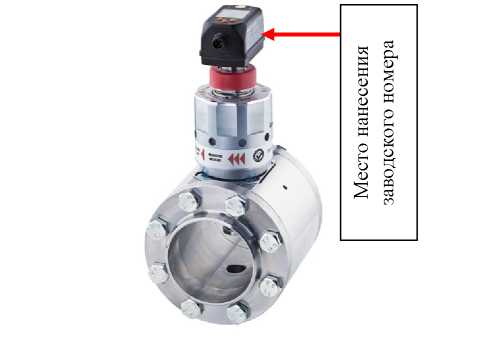

Расходомеры-счетчики газа

Testo 6450

С

87399-22

№000009582171 (модификация 6451), № 000009597071(модификация 6452), №000009585101 (модификация 6453), № 000009638733(модификация 6454), №000010028922 (модификация 6456), № 000009445323(мо-

Testo SE & Со. KGaA,

Г ермания

Testo SE & Со. KGaA,

Г ермания

ОС

РТ-МП-777-449-2022

2 года

Общество с ограниченной ответственностью "Тэсто Рус" (ООО "Тэсто Рус"), г. Москва

ФБУ "Ростест-Москва", г. Москва

02.09.2022

дификация 6457)

12.

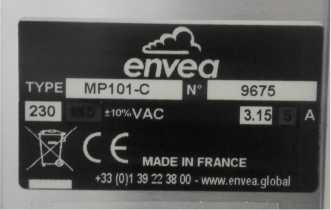

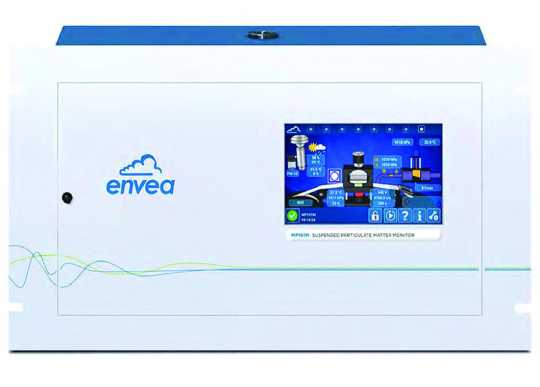

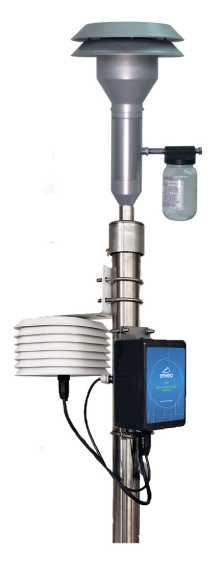

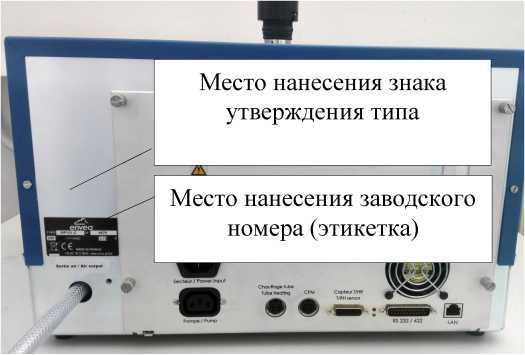

Анализаторы пыли

МР101М

с

87400-22

9675, 9924

ENVEA, Франция

ENVEA, Франция

ОС

МП 242-2501-2022

1 ГОД

Акционерное общество "Не-ваЛаб" (АО "НеваЛаб"), г. Всеволожск

ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Санкт-

Петербург

21.09.2022

13.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии ООО "Баш-нефть-Добыча" 2 очередь

Обозначение отсутствует

Е

87401-22

010

Общество с ограниченной ответственностью "Баш-нефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа

Публичное акционерное общество "Акционерная нефтяная Компания "Башнефть" (ПАО АНК "Башнефть"), г. Уфа

ОС

МП

26.51/167/2

2

4 года

Общество с ограниченной ответственностью "Башнефть- Добыча" (ООО "Баш-нефть-Добыча"), г. Уфа

ООО "Энерго-тестконтроль", г. Москва

16.09.2022

14.

Система автоматизированная информационно -измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО "КЭС" (7-я очередь)

Обозначение отсутствует

Е

87402-22

001

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г Владимир

Общество с ограниченной ответственностью "КЭС" (ООО "КЭС"), г. Краснодар

ОС

мпзо-

2022

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

21.07.2022

15.

Система автоматизированная информационно -измерительная коммерческого учета электри-

Обозначение отсутствует

Е

87403-22

002

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ОС

МП31-

2022

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

28.07.2022

ческой энергии (АИИС КУЭ) ООО "Энермет" (потребитель АО "Трубо-деталь")

16.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС Тумнин Дальневосточной ЖД - филиала ОАО "РЖД" в границах Хабаровского края

Обозначение отсутствует

Е

87404-22

02-ДВОСТ-ТЭ-

2022

Открытое акционерное общество "Российские железные дороги" (ОАО "РЖД"), г. Москва

Открытое акционерное общество "Российские железные дороги" (ОАО "РЖД"), г. Москва

ОС

РТ-МП-764-550-2022

4 года

Общество с ограниченной ответственностью "Объединенная строительная компания 1520" (ООО "ОСК 1520"), г. Москва

ФБУ "Ростест-Москва", г. Москва

30.08.2022

17.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Читаэнерго-сбыт" 2 очередь

Обозначение отсутствует

Е

87407-22

001

Акционерное общество "Чи-таэнергосбыт" (АО "Чита-энергосбыт"), г. Чита

Акционерное общество "Чи-таэнергосбыт" (АО "Чита-энергосбыт"), г. Чита

ОС

МПЭПР-

523-2022

4 года

Акционерное общество "Чи-таэнергосбыт" (АО "Чита-энергосбыт"), г. Чита

ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск

30.08.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87397-22                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы оптико-эмиссионные CXR

Назначение средства измерений

Анализаторы оптико-эмиссионные CXR (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание средства измерений

Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца.

Конструктивно анализаторы состоят из оптической системы, которая включает в себя: искровой стенд, раму, дифракционную решетку и набор КМОП-матриц.

Искровой стенд содержит в себе систему продувки аргоном для исключения окисления при обыскривании, удаления продуктов обыскривания, а также для исключения загрязнения оптического окна. Автоматическое управление потоком аргона позволяет оптимизировать его расход.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.

Анализаторы выпускаются двух модификаций: CXR-950 и CXR-980, которые отличаются спектральным диапазоном, габаритными размерами, массой, потребляемой мощностью и применением вакуумного насоса в модификации CXR-980.

Каждая из модификаций выпускается в настольном и напольном исполнении.

Пломбирование анализаторов не предусмотрено. Корпус анализаторов окрашивается в цвета, которые определяет изготовитель.

Серийный номер анализаторов наносится на маркировочную табличку, закрепленную на корпусе анализаторов в виде ламинированной этикетки, имеет числовой формат. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

Общий вид анализаторов и место нанесения серийного номера представлены на рисунках 1-2.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Место нанесения серийного номера

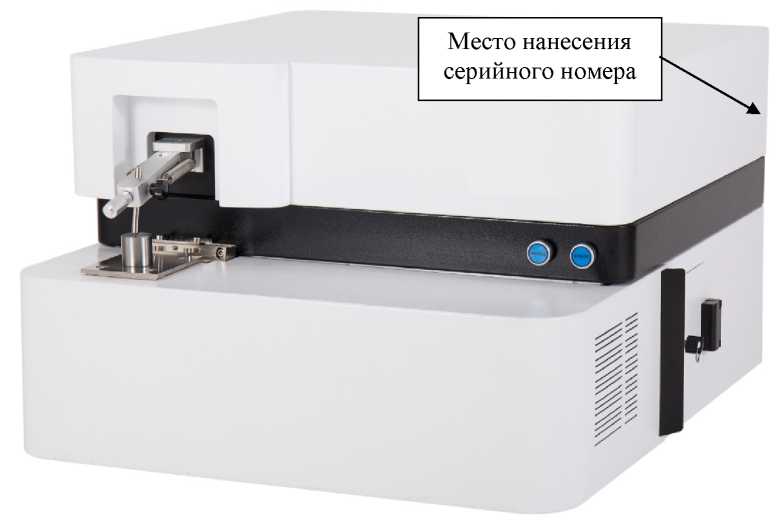

Рисунок 1 - Общий вид анализаторов CXR-980 и место нанесения серийного номера

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

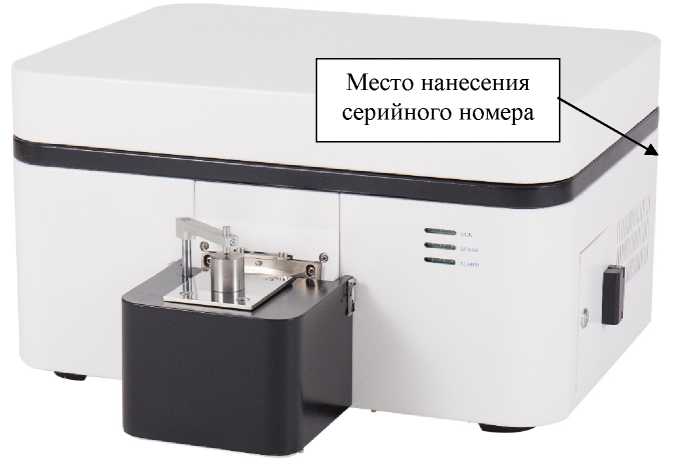

Рисунок 2 - Общий вид анализаторов CXR-950 и место нанесения серийного номера

Программное обеспечение

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

Spectrometer Analysis Software

Номер версии (идентификационный номер) программного обеспечения

не ниже 6.1.001

Цифровой идентификатор программного обеспечения

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики

Значение

Спектральный диапазон, нм:

- CXR-950

от 160 до 900

- CXR-980

от 130 до 900

Диапазон показаний массовой доли элементов в твердых образцах, %

от 0,0001 до 99,9

Диапазон измерений массовой доли элементов в твердых образцах, %

от 0,001 до 50

Пределы допускаемой относительной неисключенной составляющей систематической погрешности измерений массовой доли элементов, %, в поддиапазонах:

- от 0,001 до 0,1 % включ.

±30

- св. 0,1 до 1,0 % включ.

±10

- св. 1,0 до 50 % включ.

±5,0

Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов, %, в поддиапазонах: - от 0,001 до 0,1 % включ.

30

- св. 0,1 до 1,0 % включ.

10

- св. 1,0 до 50 % включ.

5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

CXR-950

CXR-980

Габаритные размеры, мм, не более:

настольное исполнение

- высота

350

460

- ширина

490

820

- длина

660

700

напольное исполнение

- высота

1130

1230

- ширина

490

820

- длина

660

700

Масса, кг, не более:

- настольное исполнение

45

100

- напольное исполнение

80

138

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±30

- частота переменного тока, Г ц

50±1

Потребляемая мощность, Вт, не более

300

700

Чистота аргона, %, не ниже

99,998

Давление на выходном манометре редуктора аргона,

МПа, не менее

4

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность воздуха без конденсата, %

от 10 до 90

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

11

Средняя наработка на отказ, ч

150 000

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор оптико-эмиссионный

CXR-950

1 шт.1

Руководство по эксплуатации

-

1 экз.2

Методика поверки

-

1 экз.2

Паспорт

-

1 экз.

Примечания:

  • 1 возможна замена на Анализатор оптико-эмиссионный CXR-980

  • 2 по требованию или в электронном виде

Сведения о методиках (методах) измерений

приведены для модификации CXR-950 в разделе 4.5 «Руководство по эксплуатации оптикоэмиссионного анализатора CXR-950», для модификации CXR-980 в разделе 4.4 «Руководство по эксплуатации оптико-эмиссионного анализатора CXR-980».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Техническая документация Wuxi Create Analytical Instrument Co., Ltd, Китай.

Правообладатель

Wuxi Create Analytical Instrument Co., Ltd

Адрес: No.8 Chaoyang Road, Hudai Industrial Park, Binhu District, Wuxi, Китай

Изготовитель

Wuxi Create Analytical Instrument Co., Ltd

Адрес: No.8 Chaoyang Road, Hudai Industrial Park, Binhu District, Wuxi, Китай

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1

Всего листов 5

Регистрационный № 87398-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие PMX

Назначение средства измерений

Манометры показывающие PMX (далее - манометры) предназначены для измерений избыточного давления, давления-разрежения неагрессивных и агрессивных газов и жидкостей на трубопроводах, газопроводах, технологических линиях, промышленном оборудовании.

Описание средства измерений

давления указателя манометров надежности манометры

Принцип действия манометров основан на преобразовании измеряемого посредством упругой деформации чувствительного элемента в отклонение механического показывающего устройства. Чувствительным элементом является диафрагма. Для повышения виброустойчивости и заполнены демпфирующей жидкостью - силиконом.

Манометры состоят из корпуса, передаточного механизма, чувствительного элемента (диафрагмы), циферблата со шкалой и стрелкой, защитного минерального стекла. Корпус манометров выполнен из нержавеющей стали.

Манометры показывающие PMX имеют две модификации PMX100LA и PMX150_A. К манометрам данного типа относятся манометры со следующими заводскими

номерами:

1204/21/11-PI-126, 1213/21/11-PI-228, 1249/21/13-PI-028, 1205/21/11-PI-127, 1225/21/11-PI-426, 1255/21/19-PI-022B, 1235/21/11-PI-529, 1210/21/11-PI-163, 1223/21/11-PI-362, 1260/21/Spare-50, 1212/21/11-PI-227, 1252/21/18-PI-030, 1229/21/11-PI-430, 1261/21/Spare-51, 1214/21/11-PI-229, 1218/21/11-PI-326, 877/21/PG-9002-01, 1241/21/11-PI-628.

1256/21/Spare-46,

1247-21/12-PI-155, 1237/21/11-PI-562, 1221/21/11-PI-329, 1245/21/11-PI-663, 1233/21/11-PI-527, 1243/21/11-PI-630, 1217/21/11-PI-263, 1224/21/11-PI-363, 1258/21/Spare-48, 1253/21/18-PI-038, 1226/21/11-PI-427, 1236/21/11-PI-530, 1263/21/Spare-53, 1265/21/Spare-55, 879/21/PG-9700-07, 876/21/PG-6212-80,

1246/21/12-PI-136, 1251/21/17-PI-167, 1207/21/11-PI-129, 1222/21/11-PI-330, 1254/21/19-PI-022A, 1234/21/11-PI-528, 1242/21/11-PI-629, 1230/21/11-PI-462, 1259/21/Spare-49, 1211/21/11-PI-226, 1248/21/12-PI-157, 1227/21/11-PI-428, 1239/21/11-PI-626, 1264/21/Spare-54, 1219/21/11-PI-327, 878/21/PG-5019-82, 880/21/PG-5009-81,

1209/21/11-PI-162,

1238/21/11-PI-563,

1206/21/11-PI-128, 1220/21/11-PI-328, 1244/21/11-PI-662, 1232/21/11-PI-526, 1216/21/11-PI-262, 1231/21/11-PI-463, 1257/21/Spare-47, 1208/21/11-PI-130, 1250/21/15-PI-091, 1228/21/11-PI-429, 1240/21/11-PI-627, 1262/21/Spare-52, 1215/21/11-PI-230, 881/21/PG-5223-02, 882/21/PG-1502-04,

Заводской номер (Serial Number/Tag Number) наносится методом ударно-точечной маркировкой на информационную табличку, закрепленную на фланец манометра.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт. Пломбирование манометров не предусмотрено.

Общий вид манометров приведен на рисунке 1.

Место нанесения заводского номера приведено на рисунке 2.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид манометров PMX

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

манометров

Метрологические и основные технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристик

Значение

Диапазон измерений:

- избыточного давления, кПа

-давление-разрежения, кПа

от 0 до 1,5; от 0 до 10; от 0 до 15; от 0 до 2,5; от 0 до 20; от 0 до 25;

от 0 до 40; от -0,5 до 1 от -0,6 до 1 от -1 до 1 от -2,5 до 2,5 от -4 до 4

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

±1,0; ±1,6

Вариация показаний, % от диапазона измерений

±1,0; ±1,6

Предельная допустимая перегрузка избыточным давлением, % от диапазона измерений

25

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С

± 0,8

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -55 до +100

- атмосферное давление, кПа

от 84 до 106,7

- относительная влажность окружающего воздуха, %

от 30 до 80

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +21 до +25

- атмосферное давление, кПа

от 84 до 106,7

- относительная влажность окружающего воздуха, %

от 30 до 80

Масса, кг

PMX100LA

2,6

PMX150 A

3,2

Габаритные размеры (диаметрхглубина), мм:

PMX100LA

100x174

PMX150 A

150x174

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность манометров

Наименование

Обозначение

Количество

Примечания

Манометры показывающие

PMX

69 шт.

-

Паспорт

-

69 экз.

-

Сведения о методиках (методах) измерений Приведены в разделе 6 паспорта.

Лист № 4 Всего листов 4 Нормативные и технические документы, устанавливающие требования к манометрам показывающим PMX

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Техническая документация фирмы изготовителя.

Правообладатель

Компания «RUEGER SA», Швейцария

Адрес: Ch. de Mongevon 9 Case postale 98 1023 CRISSIER 1 SWITZERLAND Телефон: +41(0)216373232 Факс: +41(0)216373200 E-mail: info@rueger.ch

Изготовитель

Компания «RUEGER SA», Швейцария

Адрес: Ch. de Mongevon 9 Case postale 98 1023 CRISSIER 1 SWITZERLAND

Телефон: +41(0)216373232

Факс: +41(0)216373200

E-mail: info@rueger.ch

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77 факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Лист № 5

Всего листов 4

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87399-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа Testo 6450

Назначение средства измерений

Расходомеры-счетчики газа Testo 6450 предназначены для измерений объемного расхода, объема газа и избыточного давления.

Описание средства измерений

Расходомеры-счетчики газа Testo 6450 состоят из электронного блока с чувствительными элементами, установленными на встроенной в заднюю часть корпуса измерительной трубе. Электронный блок имеет дисплей и кнопки управления. В боковой части корпуса расходомеров-счетчиков газа Testo 6450 находится разъем для присоединения к источнику питания и передачи измеренных значений.

Принцип действия расходомеров-счетчиков газа Testo 6450 при измерениях объемного расхода основан на поддержании постоянной разности температуры между двумя керамическими термопреобразователями, находящимися в потоке. Один из термопреобразователей нагревается до определенной температуры. При прохождении газа через термопреобразователи происходит их охлаждение. Для поддержания постоянной разности температуры между термопреобразователями затрачивается мощность, величина которой пропорциональна объемному расходу газа.

Принцип действия расходомеров-счетчиков газа Testo 6450 при измерениях давления (для модификаций Testo 6451, Testo 6452, Testo 6453, Testo 6454) основан на преобразовании измеренного давления в эквивалентный электрический сигнал, поступающий на электронную плату, которая преобразует их в цифровой сигнал, и дальнейшей передаче на дисплей для отображения.

К данному типу расходомеров-счетчиков газа Testo 6450 относятся шесть модификаций: Testo 6451, Testo 6452, Testo 6453, Testo 6454, Testo 6456, Testo 6457. Модификации отличаются метрологическими и техническими характеристиками, а также конструктивным исполнением.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое или буквенно-цифровое обозначение.

Общий вид расходомеров-счетчиков газа Testo 6450, места нанесения серийного номера представлены на рисунках 1-6.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1 - Testo 6451

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2 - Testo 6452

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3 - Testo 6453

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 5 - Testo 6456

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 4 - Testo 6454

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 6 - Testo 6457

Пломбирование расходомеров-счетчиков газа Testo 6450 не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров-счетчиков газа Testo 6450 является встроенным.

ПО является метрологически значимым, устанавливается при изготовлении расходомеров. Пользователь не имеет возможности считывания и изменения ПО.

Влияние ПО учтено при нормировании метрологических характеристик.

Лист № 3 Всего листов 6 Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

недоступно пользователю

Номер версии (идентификационный номер) ПО

не ниже V0.XX1)

Цифровой идентификатор ПО (контрольная сумма)

недоступно пользователю

''В номере версии ПО: первое число - метрологически значимая часть, остальная часть -метрологически незначима и может иметь разную структуру

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики модификаций Testo 6451, Testo 6452, Testo 6453, Testo 6454

Наименование характеристики

Значение

Диаметр номинальный

- Testo 6451

DN15

- Testo 6452

DN25

- Testo 6453

DN40

- Testo 6454

DN50

Диапазон измерений объемного расхода газа, м3

- Testo 6451

от 15 до 75

- Testo 6452

от 55 до 225

- Testo 6453

от 110 до 410

- Testo 6454

от 200 до 700

Пределы   допускаемой   относительной   погрешности

измерений объемного расхода (объема) газа при номинальной температуре +23 °С, %

- воздух класса 141Х)

±(3 + 0,5- )2)

- воздух класса 344

±(6 + 0,6- ) 2)

Диапазон измерений избыточного давления, кПа

от 0 до 1600

Пределы допускаемой приведенной погрешности измерений избыточного давления, % от ВПИ

±0,7

1) в соответствии с ГОСТ Р ИСО 8573-1-2016 (ISO 8573-1:2010)

2) Qmax - верхний предел измерений, м3/ч; Qизм - измеренное значение расхода, м3

Таблица 3 - Метрологические характеристики модификации Testo 6456

Наименование характеристики

Значение

Диапазон измерений объемного расхода газа, м3

- номинальный диаметр DN65

от 500 до 2011

- номинальный диаметр DN80

от 700 до 2769

- номинальный диаметр DN100

от 1150 до 4667

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы   допускаемой   относительной   погрешности

измерений объемного расхода (объема) газа при номинальной температуре +23 °С, %

  • - воздух класса 151Х)

  • - воздух класса 3441), азот, аргон, углекислый газ

±(3,1 + 0,5-)2)

±6 + 0,6- ) 2)

Измеряемая среда

сжатый воздух, азот, углекислый газ, аргон

  • 1) в соответствии с ГОСТ Р ИСО 8573-1-2016 (ISO 8573-1:2010)

  • 2) Qmax - верхний предел измерений, м3/ч; Qизм - измеренное значение расхода, м3

Таблица 4 - метрологические характеристики модификаций Testo 6457

Наименование характеристики

Значение

Диапазон измерений объемного расхода газа, м3

  • - номинальный диаметр DN65

  • - номинальный диаметр DN80

  • - номинальный диаметр DN100

от 450 до 1877 от 650 до 2635 от 1100 до 4533

Пределы   допускаемой   относительной   погрешности

измерений объемного расхода (объема) газа при номинальной температуре +23 °С, %

  • - воздух класса 1511)

  • - воздух класса 3441), азот, аргон, углекислый газ

±(3,1 + 0,5-)2)

±(6 + 0,6- ) 2)

Измеряемая среда

сжатый воздух, азот, углекислый газ, аргон

  • 1) в соответствии с ГОСТ Р ИСО 8573-1-2016 (ISO 8573-1:2010)

  • 2) Qmax - верхний предел измерений, м3/ч; Qизм - измеренное значение расхода, м3

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 18 до 30

Токовый выходной сигнал, мА

от 4 до 20

Длительность импульса импульсного выходного сигнала для модификаций Testo 6456, Testo 6457, с

от 0,002 до 2

Диапазон показаний объемного расхода газа, м3

- Testo 6451

от 0 до 90

- Testo 6452

от 0 до 270

- Testo 6453

от 0 до 492

- Testo 6454

от 0 до 840

- Testo 6456 DN65

от 0 до 2413

- Testo 6456 DN80

от 0 до 3323

- Testo 6456 DN100

от 0 до 5600

- Testo 6457 DN65

от 0 до 2252

Продолжение таблицы 5

Наименование характеристики

Значение

- Testo 6457 DN80

от 0 до 3162

- Testo 6457 DN100

от 0 до 5436

Диапазон показаний избыточного давления Testo 6451, Testo 6452,

от -100 до

Testo 6453, Testo 6454, кПа

+2000

Диапазон показаний температуры, °С

от -24 до +74

Условия эксплуатации:

- температура окружающей и измеряемой среды, °С

от 0 до +60

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Расходомер-счетчик

газа

Testo 6451, Testo 6452,

Testo 6453, Testo 6454,

Testo 6456, Testo 6457

1 шт.

Модификация по заказу

Кабель питания

-

1 шт.

По заказу

Руководство      по

эксплуатации

-

1 экз.

В электронном виде

Сведения о методиках (методах) измерений приведены в разделе «Принцип действия» руководств по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия изготовителя Testo SE & Co. KGaA.

Правообладатель

Testo SE & Co. KGaA, Германия

Адрес: Celsiusstr. 2, 79822 Titisee-Neustadt, Deutschland

Телефон: +49 7653 681-700

Web-сайт: www.testo.com

Изготовитель

Testo SE & Co. KGaA, Германия

Адрес: Celsiusstr. 2, 79822 Titisee-Neustadt, Deutschland

Телефон: +49 7653 681-700

Web-сайт: www.testo.com

E-mail: info@testo.de

Лист № 6 Всего листов 6 Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский пр., д. 31 Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87400-22                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли MP101M

Назначение средства измерений

Анализаторы пыли MP101M (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в атмосферном воздухе и воздухе рабочей зоны.

Описание средства измерений

Принцип действия анализаторов - радиоизотопный. Анализируемая проба воздуха прокачивается через фильтровальную ленту с помощью побудителя расхода. Осаждённые на её поверхности частицы пыли поглощают проходящее через них бета-излучение, испускаемое источником ионизирующего излучения на основе углерода-14 (14С). Регистрация прошедшего излучения осуществляется детектором - счётчиком Гейгера-Мюллера. Ослабление бета-излучения вследствие наличия на фильтровальной ленте частиц пыли пропорционально их массе.

Конструктивно анализаторы состоят из измерительного блока, насоса и пробоотборного зонда.

Измерительный блок включает в себя источник и приёмник бета-излучения, лентопротяжный механизм, катушки подачи и приёма фильтровальной ленты, систему задания объёмного расхода пробы, сенсорный ЖК-дисплей, электронные и механические компоненты.

Создание постоянного объёмного расхода через пробоотборный тракт обеспечивается с помощью внешнего вакуумного насоса. Поддержание постоянного объёмного расхода со значением 1,0 м3/ч с учётом компенсации перепада давления на фильтровальной ленте и изменений параметров окружающего воздуха осуществляется с помощью приводного клапана и диафрагменной системы на основе показаний датчиков дифференциального давления, атмосферного давления и внутренней температуры системы.

С целью отбора аэрозольных частиц суммарных фракций пыли (TSP), фракций PM10, PM2.5 и PM1 пробоотборный зонд может оснащаться защитным оголовником или фракционными разделителями различных типов и конструкций. Пробоотборная линия зонда имеет функцию нагрева с целью предотвращения образования конденсата на её внутренней поверхности. Степень нагрева автоматически регулируется в зависимости от показаний метеостанции (температура, относительная влажность окружающего воздуха), размещаемой непосредственно на зонде. В зависимости от заказа длина пробоотборного зонда может составлять: 1; 1,5; 2,0; 2,75 м и более.

С целью мгновенной оценки значений массовой концентрации аэрозольных частиц по фракциям предусмотрено оснащение анализатора оптическим индикатором, принцип действия которого основан на регистрации рассеяния частицами пыли оптического излучения. Прокачка

пробы осуществляется с помощью встроенного в индикатор центробежного вентилятора. Монтаж осуществляется непосредственно на пробоотборный зонд.

Анализаторы выпускаются в виде одного исполнения, предназначенного для размещения в станциях контроля и мониторинга атмосферного воздуха (монтаж измерительного блока осуществляется в 19-дюймовую стойку), на стену с помощью соответствующих креплений, либо иную поверхность. По отдельному заказу возможна поставка анализатора с размещением блоков внутри металлического шкафа с защитой от воздействия окружающей среды и системой поддержания параметров микроклимата.

Управление анализаторами осуществляется с помощью специализированного программного обеспечения посредством сенсорного ЖК-дисплея или через веб-интерфейс по локальной проводной или беспроводной сети.

Передача данных осуществляется по цифровым интерфейсам RS-232/RS-422, Ethernet и USB. Предусмотрено оснащение аналоговыми и цифровыми входами/выходами. Электрическое питание осуществляется от сети переменного тока.

Результаты измерений, полученные на основе радиоизотопного принципа действия, представляются в виде значений массовой концентрации пыли с учётом установленного на пробоотборном зонде защитного оголовника или фракционного разделителя.

Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе измерительного блока. На этикетке указывается заводской номер в цифровом формате.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

а) измерительный блок (фронтальная панель)

б) пробоотборный зонд, оснащённый импактором, метеостанцией и оптическим индикатором

Рисунок 1 - Общий вид анализаторов

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

а) измерительный блок (задняя панель)

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

б) этикетка

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО, не ниже

МР101М 4.Х.Х

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики 1)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли для суммарных фракций пыли (TSP), фракций PM10 и PM2.5, мкг/м3

от 0 до V104

Поддиапазоны измерений массовой концентрации пыли для суммарных фракций пыли (TSP), фракций PM10 и PM2.5, мкг/м3

от 0 до 30 включ. св. 30 до 1404

Пределы допускаемой приведённой погрешности 2) измерений массовой концентрации пыли 3) в поддиапазоне от 0 до 30 включ. мкг/м3, %

±20

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли в поддиапазоне св. 30 до Ь104 мкг/м3, %

±20

  • 1) Метрологические характеристики распространяется на результаты измерений, полученные с применением радиоизотопного принципа действия анализатора.

  • 2) К верхней границе поддиапазона измерений.

  • 3) При установке периода измерений («Periods») в настройках программного обеспечения не менее 6 ч.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное значение объёмного расхода отбираемой пробы, м3

1,00±0,05

Параметры электрического питания:

- напряжение сети переменного тока, В

230±23

- частота сети переменного тока, Г ц

50±1

Потребляемая мощность, В-А, не более

200

Г абаритные размеры измерительного блока, мм, не более

- высота

270

- ширина

500

- длина

400

Масса измерительного блока, кг, не более

16

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

24000

Знак утверждения типа наносится

на корпус измерительного блока с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор пыли MP101M

MP101-C

1 шт.

Комплект принадлежностей

-

1 комп.

Комплект эксплуатационной документации

-

1 экз.

Методика поверки

-

1 экз.

Комплектность анализатора, принадлежностей и эксплуатационной документации

согласовывается при заказе.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации на анализаторы, глава 3 «Эксплуатация».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия ENVEA.

Правообладатель

ENVEA, Франция

Адрес: 111, Boulevard Robespierre, 78304 Poissy Cedex, France

Телефон: +33(0)-1-39-22-38-00

Факс: +33(0)-1-39-65-38-08

Web-сайт: www.envea.com

E-mail: info@envea.global

Изготовитель

ENVEA, Франция

Адрес: 111, Boulevard Robespierre, 78304 Poissy Cedex, France

Телефон: +33(0)-1-39-22-38-00

Факс: +33(0)-1-39-65-38-08

Web-сайт: www.envea.com

E-mail: info@envea.global

Испытательный центр

Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87401-22 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Башнефть-Добыча» 2 очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Башнефть-Добыча» 2 очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора передачи данных (УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Дюртюлинском (СБД1), Ишимбайском (СБД2), Серафимовском (СБД3), Уфимском (СБД4), Арланском (СБД5) цехах по эксплуатации электрооборудования, устройства синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;

Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.

Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.

На верхнем - третьем уровне АИИС КУЭ СБД1, СБД2, СБД3, СБД4, СБД5 производят сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений электроэнергии передаются в целых числах кВъч и соотнесены с единым календарным временем.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). В состав СОЕВ входят УСВ, часы СБД1, СБД2, СБД3, СБД4, СБД5, часы сервера ИВК, часы УСПД и часы счетчиков. УСВ обеспечивают коррекцию часов компонентов АИИС КУЭ по сигналам навигационных спутниковых систем ГЛОНАСС/GPS.

Каждый СБД1, СБД2, СБД3, СБД4, СБД5 оснащен собственным устройством синхронизации времени. Периодичность сравнения показаний часов сервера баз данных и соответствующего УСВ составляет не реже 1 раза в сутки. Коррекция часов сервера осуществляется при расхождении показаний часов на величину, превышающую ±1 с.

Время сервера ИВК синхронизируется от СБД4. Сравнение показаний часов сервера ИВК и СБД4 производится каждый сеанс связи, но не реже 1 раза в сутки. Коррекция времени сервера ИВК осуществляется при расхождении на величину, превышающую ±1 с.

Время УСПД синхронизируется от соответствующего сервера баз данных. Сравнение показаний часов УСПД и сервера баз данных производится каждый сеанс связи, но не реже 1 раза в 30 минут. Коррекция времени УСПД осуществляется при расхождении на величину, превышающую ±2 с.

Для ИК, в состав которых входит УСПД, сравнение времени счетчиков и УСПД производится во время сеанса связи со счетчиками, но не реже 1 раза в 30 минут. Коррекция времени счетчиков осуществляется при расхождении на величину, превышающую ±2 с.

Для ИК, в состав которых не входит УСПД, сравнение времени счетчиков и соответствующего сервера баз данных производится во время сеанса связи со счетчиками, но не реже 1 раза в 30 минут. Коррекция времени счетчиков осуществляется при расхождении на величину, превышающую ±2 с.

Журналы событий счетчиков, УСПД, сервера ИВК, СБД1, СБД2, СБД3, СБД4, СБД5 отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер 010 установлен в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значения

1 .Идентификационное наименование ПО

CalcClients.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

e55712d0b1b219065d63 da949114dae4

2.Идентификационное наименование ПО

CalcLeakage.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

b1959ff70be1eb17c83f7b0f6d4a132f

3 .Идентификационное наименование ПО

CalcLosses.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

d79874d 10fc2b 156a0fdc27e 1 ca480ac

4.Идентификационное наименование ПО

Metrology.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

52e28d7b608799bb3ccea41b548d2c83

5.Идентификационное наименование ПО

ParseBin.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

6f557f885b737261328cd77805bd1ba7

6.Идентификационное наименование ПО

ParseIEC.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

48e73a9283d1e66494521f63d00b0d9f

7.Идентификационное наименование ПО

ParseModbus.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

c3 91 d64271 acf4055bb2a4d3 fe1f8f48

8.Идентификационное наименование ПО

ParsePiramida.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

ecf532935ca1a3fd3215049af1fd979f

9.Идентификационное наименование ПО

SynchroNSI.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

530d9b0126f7cdc23 ecd814c4eb7ca09

^.Идентификационное наименование ПО

VerifyTime.dll

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО

1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления цифрового идентификатора ПО

MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на

программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК

Наименование измерительного канала

Состав измерительного канала

Трансформатор

тока

Трансформатор напряжения

Счетчик электрической энергии

ИВКЭ

§

1

2

3

4

5

6

7

1

ВЛ-35 кВ

Семилетка

Яркеево-1 оп.72

TECV

200А/2В

КТ 0,2S

Рег.№69430-17

TECV

35 000/V3/1 КТ 0,2 Рег.№69430-17

ESM-ET75-24-A2E2-05S КТ 0,5S/1,0

Рег.№66884-17

-

УСВ-2, рег.№41681-10/

СБД1, Сервер ИВК

2

ВЛ-35 кВ

Телепаново -

Буралы оп.45

TECV

200А/2В

КТ 0,2S

Рег.№69430-17

TECV

35 000/V3/1 КТ 0,2 Рег.№69430-17

ESM-ET75-24-A2E2-05S КТ 0,5S/1,0

Рег.№66884-17

-

3

ПС 35/10 кВ

Кариновка,

2 с.ш. 10 кВ, яч. 10, ВЛ-10 кВ Кн-2, оп.283

ТОЛ-10 100/5

КТ 0,5S

Рег.№ 47959-16

НОЛ

10000/100

КТ 0,5

Рег.№ 66629-17

СЭТ-4ТМ.03МК.01 КТ 0,5S/1,0 Рег.№ 74671-19

-

УСВ-2, рег.№41681-10/

СБД2, Сервер ИВК

4

ПС 35/10 кВ

Солонцы ввод 10 кВ 1Т

ТОЛ-СВЭЛ

400/5

КТ 0,5S

Рег.№ 70106-17

НАМИТ

10000/100

КТ 0,2

Рег.№70324-18

ПСЧ-4ТМ.05М

КТ 0,5S/1,0

Рег.№ 36355-07

-

УСВ-2, рег.№41681-10/ СБД3, Сервер ИВК

5

ПС 35/10 кВ

Солонцы, ввод-0,4 кВ ТСН-1

ТТИ

150/5 КТ 0,5

Рег.№ 28139-07

-

ПСЧ-

4ТМ.05М.04 КТ 0,5S/1,0

Рег.№ 36355-07

6

ПС 110/35/6 кВ

Леонидовка ввод 6 кВ Т-1

ТЛМ-10

800/5

КТ 0,5

Рег.№ 2473-69

НАМИТ-10

6000/100 КТ 0,5

Рег.№ 16687-07

СЕ 304

S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

СИКОН С70, рег.№ 28822-05

7

ПС 110/35/6 кВ

Леонидовка ввод-0,4 кВ ТСН-1

ТОП 200/5 КТ 0,5 Рег.№ 47959-11

-

СЕ 304

S32 632-

JAAQ2HY

КТ 0,5S/1,0 Рег.№ 31424-07

Продолжение таблицы 2

1

2

3

4

5

6

7

8

ПС 110/35/6 кВ

Леонидовка

ф.25-08

ТЛМ-10 150/5 КТ 0,5 Рег.№ 2473-69

НТМИ-6-66

6000/100

КТ 0,5

Рег.№ 2611-70

СЕ 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№41681-10/ СБД3, Сервер ИВК

9

ПС 110/35/6 кВ

Леонидовка

ввод 6кВ Т-2

ТЛМ-10

1500/5

КТ 0,5

Рег.№ 2473-69

СЕ 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

10

ПС 110/35/6 кВ Леонидовка ввод-0,4 кВ ТСН-2

ТОП 200/5 КТ 0,5 Рег.№ 47959-11

-

СЕ 304 S32 632-

JAAQ2HY

КТ 0,5S/1,0

Рег.№ 31424-07

11

ПС 35/6 кВ

Уязы-Тамак ВЛ-35 кВ

Леонидовка

ТВЭ-35

200/5

КТ 0,5

Рег.№ 44359-10

НАМИ

35 000/100 КТ 0,5

Рег.№ 60002-15

СЕ 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

СИКОН С70, рег.№ 28822-05

12

ПС 110/35/6 кВ Серафимовка ВЛ-35 кВ Леонидовка

ТФЗМ-35А-У1

300/5 КТ 0,5

Рег.№ 3690-73

НАМИ-35 УХЛ1

35 000/100

КТ 0,5

Рег.№ 19813-09

СЕ 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

СИКОН С70, рег.№ 2882205

13

ПС 35/10 кВ Мокроусово ввод 10 кВ

Т-1

ТЛМ-10

600/5

КТ 0,5S

Рег.№ 2473-05

НАМИ-10

10 000/100 КТ 0,2

Рег.№ 11094-87

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-12

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№41681-10/ СБД4, Сервер ИВК

14

ПС 35/10 кВ Мокроусово ввод 10 кВ Т-2

ТВК-10

600/5 КТ 0,5

Рег.№ 8913-82

НАМИ-10

10 000/100 КТ 0,2

Рег.№ 11094-87

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

15

ПС 35/10 кВ Мокроусово ввод 0,4 кВ РУСН-0,4 кВ

Т-0,66 100/5 КТ 0,5 Рег.№ 67982-17

-

СЭТ-

4ТМ.03М.09

КТ 0,5S/1,0

Рег.№ 36697-08

16

ПС 35/10 кВ Конезавод ввод 10 кВ

Т-1

ТВК-10

300/5

КТ 0,5

Рег.№ 8913-82

НАМИ-10

10 000/100 КТ 0,2

Рег.№ 11094-87

CE 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

СИКОН С70, рег.№ 28822-05

17

ПС 35/10 кВ Конезавод ввод 10 кВ

Т-2

ТПЛ-10

300/5

КТ 0,5

Рег.№ 1276-59

НТМИ-10-66

10 000/100 КТ 0,5

Рег.№ 831-69

CE 304 S32 402-

JAAQ2HY

КТ 0,2S/0,5

Рег.№ 31424-07

Продолжение таблицы 2

1

2

3

4

5

6

7

18

ПС 110/35/6 кВ Агидель ВЛ-35 кВ Кабаново 1ц

ТВГ-УЭТМ® 300/5 КТ 0,5S рег.№52619-13

ЗНОМ-35-65

35000:^3/100:^3

КТ 0,5

Рег.№912-70

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег.№36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№41681-10/ СБД5, Сервер ИВК

19

ПС 110/35/6 кВ Агидель ВЛ-35 кВ Кабаново 2ц

ТВГ-УЭТМ® 300/5 КТ 0,5S рег.№52619-13

ЗНОМ-35-65

35000:^3/100:^3

КТ 0,5

Рег.№912-70

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег.№36697-08

20

ПС 35/6 кВ Кабаново ввод 6 кВ

Т-1

ТЛМ-10 1500/5 КТ 0,5 Рег.№2473-69

НТМИ-6-66 6000/100

КТ 0,5

Рег.№2611-70

ПСЧ-4ТМ.05М КТ 0,5S/1,0

Рег.№36355-07

-

21

ПС 35/6 кВ Кабаново ввод 6 кВ Т-2

ТЛМ-10 1500/5 КТ 0,5 Рег.№2473-69

НТМИ-6-66 6000/100

КТ 0,5

Рег.№2611-70

ПСЧ-4ТМ.05М КТ 0,5S/1,0

Рег.№36355-07

22

ПС 35/6 кВ Кабаново ввод 0,4 кВ ТСН

Т-0,66 У3 100/5

КТ 0,5

Рег.№9504-84

-

ПСЧ-

4ТМ.05М.04

КТ 0,5S/1,0

Рег.№ 36355-07

23

СУ скважины № 185 0,4 кВ, КЛ-0,4 кВ в сторону летний лагерь

ИП ГКХФ

Халиуллин Ф.Х.

ТОП-0,66 100/5

КТ 0,5

Рег.№15174-06

-

ПСЧ-

4ТМ.05М.04

КТ 0,5S/1,0

Рег.№36355-07

-

УСВ-2, рег.№41681-10/ СБД1,

Сервер ИВК

24

ТП № 5063П 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т

ТОП 100/5

КТ 0,5

Рег.№47959-11

-

ПСЧ-

4ТМ.05М.04

КТ 0,5S/1,0

Рег.№ 36355-07

-

25

АВР-0,4 кВ узел учета ООО МНКТ, КЛ-0,4 кВ в сторону ООО МНКТ

ТОП-0,66 100/5

КТ 0,5

Рег.№15174-06

-

ПСЧ-

4ТМ.05М.04

КТ 0,5S/1,0

Рег.№ 36355-07

-

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

  • 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности ±6 (%)

Границы погрешности в рабочих условиях, ±6 (%)

1

2

3

4

1,2

Активная

0,8

1,9

Реактивная

1,3

3,5

3,18,19

Активная

1,3

3,2

Реактивная

2,1

5,3

4,13

Активная

1,2

3,1

Реактивная

1,9

5,2

5,7,15,22,23,24,25

Активная

1,1

3,0

Реактивная

1,8

5,1

6,8,9,11,12,17

Активная

1,2

2,9

Реактивная

1,9

4,6

10

Активная

1,8

2,8

Реактивная

1,0

4,5

14

Активная

1,2

3,0

Реактивная

1,8

5,2

16

Активная

1,0

2,8

Реактивная

1,6

4,5

20,21

Активная

1,3

3,1

Реактивная

2,1

5,2

Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной

5

шкалы координированного времени Российской Федерации UTC

(SU), (±)

с

Примечания:

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала,

соответствующие вероятности Р = 0,95

3 Границы погрешности результатов измерений приведены для cosф=0,8, токе ТТ, равном 100% от 1ном для нормальных условий ; при cosф=0,8, токе ТТ, равном 1(2) % от 1ном для

ИК№№ 1-4,13,18,19

и при cosф=0,8, токе ТТ, равном 5 % от 1ном для ИК№№5-12,14-17,20-25

для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков

от 0 до +40 °С.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

25

Нормальные условия параметры сети:

  • - напряжение, % от ином

  • - ток, % от 1ном

  • - коэффициент мощности

  • - частота. Гц

температура окружающей среды для счетчиков, °С

от 98 до 102

от 100 до 120 0,8

50

от +21 до +25

Продолжение таблицы 4

1

2

Условия эксплуатации параметры сети:

- напряжение, % от Uhom

от 90 до 110

- ток, % от Ihom

от 1 до 120

- коэффициент мощности cos9 (sm9)

от 0,5 инд. до 1 емк

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ, ТН. °С

от -40 до +70

температура окружающей среды для счетчиков, °С

от -40 до +40

температура окружающей среды для УСПД, °С

от -10 до +50

температура окружающей среды для сервера ИВК, СБД1, СБД2, СБД3, СБД4, СБД5, °С

от +10 до + 35

атмосферное давление, кПа

от 84,0 до 107,0

относительная влажность, %, не более

80

Надежность применяемых в АИИС КУЭ компонентов Счетчики:

СЭТ-4ТМ.03М (рег.№ 36697-12):

- среднее время наработки на отказ, ч, не менее

165000

СЭТ-4ТМ.03М (рег.№ 36697-08):

- среднее время наработки на отказ, ч, не менее

140000

СЭТ-4ТМ.03МК (рег.№ 74671-19):

- среднее время наработки на отказ, ч, не менее

220000

ПСЧ-4ТМ.05М (рег.№ 36355-07)

- среднее время наработки на отказ, ч, не менее

140000

СЕ 304 (рег.№ 31424-07):

- среднее время наработки на отказ, ч, не менее

120000

ESM (рег.№66884-17):

- среднее время наработки на отказ, ч, не менее

170000

УСВ-2:

- среднее время наработки на отказ, ч, не менее

35000

УСПД:

- среднее время наработки на отказ, ч, не менее

70000

Сервер ИВК, СБД1, СБД2, СБД3, СБД4, СБД5: - среднее время наработки на отказ, ч, не менее

100000

Глубина хранения информации

Счетчики:

СЭТ-4ТМ.03М (рег.№ 36697-12):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

114

СЭТ-4ТМ.03М (рег.№ 36697-08):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

113

СЭТ-4ТМ.03МК (рег.№ 74671-19):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

114

Продолжение таблицы 4

1

2

ПСЧ-4ТМ.05М (рег.№ 36355-07):

  • - каждого массива профиля со временем интегрирования 30 минут, сут, не менее

СЕ 304 (рег.№ 31424-07):

  • - каждого массива профиля со временем интегрирования 30 минут, сут, не менее

ESM (рег.№66884-17):

  • - каждого массива профиля со временем интегрирования 30 минут, сут, не менее

УСПД:

- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, сут, не менее

Сервер ИВК, СБД1, СБД2, СБД3, СБД4, СБД5:

- данные измерений и журналы событий, лет, не менее

113

330

90

45

3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

  • - в журнале событий счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике, УСПД

Защищенность применяемых компонентов:

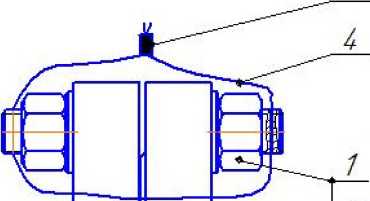

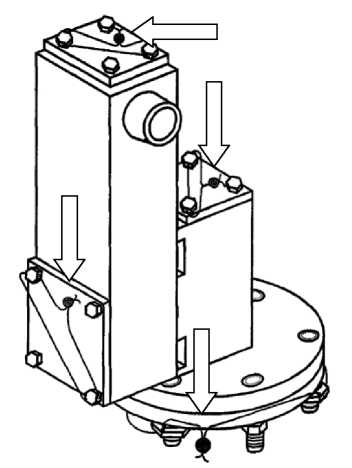

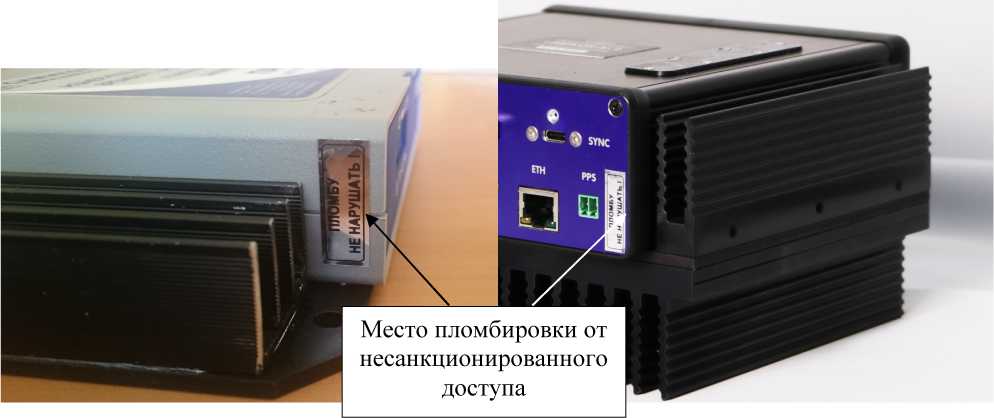

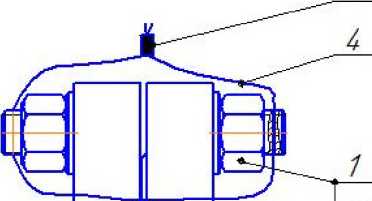

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - серверов.

  • - защита информации на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на серверах;

  • - установка пароля УСПД.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество,шт.

Трансформатор тока

ТВЭ-35

3

ТТИ

3

ТОП

8

ТОП-0,66

6

ТОЛ-СВЭЛ

2

ТЛМ-10

13

ТВК-10

2

Т-0,66

3

Т-0,66 УЗ

3

ТОЛ-10

2

ТПЛ-10

2

ТФЗМ-35А-У1

2

ТВГ-УЭТМ®

6

Трансформаторы напряжения

НТМИ-6-66

3

НАМИ-35 УХЛ1

1

НАМИ

1

НОЛ

2

НАМИТ

2

ЗНОМ-35-65

6

НАМИ-10

3

НТМИ-10-66

1

Преобразователи тока и напряжения комбинированные высоковольтные

TECV

6

У стройство измерительное многофункциональное

ESM

(мод. ESM-ЕТ75-24-А2Е2-05S)

2

Счетчики электрической энергии

СЭТ-4ТМ.03М.01

4

СЭТ-4ТМ.03М.09

1

СЭТ-4ТМ.03МК.01

1

ПСЧ-4ТМ.05М

3

ПСЧ-4ТМ.05М.04

5

СЕ 304 S32 402-JAAQ2HY

7

СЕ 304 S32 632-JAAQ2HY

2

Устройство синхронизации времени

УСВ-2

5

Контроллер сетевой индустриальный (УСПД)

СИКОН С70

6

Сервер баз данных Центра обработки данных филиала ПАО АНК «Башнефть» «Б ашнефть-У ф анефтехим»

Сервер ИВК

1

Сервера баз данных

СБД1

1

СБД2

1

СБД3

1

СБД4

1

СБД5

1

Документация

Формуляр

ФО 26.51/167/22

1

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Башнефть-Добыча» 2 очередь. МВИ 26.51/167/22, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)

ИНН 0274051582

Адрес: 450077, Республика Башкортостан, г. Уфа, ул. Карла Маркса, д.30, к. 1 Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.

Е-mail: info_bn@rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «Башнефть-Добыча»

(ООО «Башнефть-Добыча»)

ИНН 0277106840

Адрес: 450077, Республика Башкортостан, г. Уфа, ул. Карла Маркса, д.30, к. 1 Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62

E-mail: info_bn@rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

ИНН 6165123615

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, пом. 1

Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87402-22 Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и многофункциональные счетчики активной и реактивной электрической энергии и мощности (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АИИС КУЭ, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и накопление измерительной информации, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер АИИС КУЭ имеет возможность получать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электрической энергии и мощности (ОРЭМ).

Передача информации от сервера АИИС КУЭ или АРМ коммерческому оператору с электронной подписью субъекта ОРЭМ, системному оператору и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Пирамида 2000»

Номер версии (идентификационный номер) ПО

не ниже 3.0

Наименование программного модуля ПО

CalcClients.dll

Цифровой идентификатор ПО

e55712d0b1b219065d63da949114dae4

Наименование программного модуля ПО

CalcLeakage.dll

Цифровой идентификатор ПО

b1959ff70be1eb17c83f7b0f6d4a132f

Наименование программного модуля ПО

CalcLosses.dll

Цифровой идентификатор ПО

d79874d 10fc2b 156a0fdc27e 1 ca480ac

Наименование программного модуля ПО

Metrology.dll

Цифровой идентификатор ПО

52e28d7b608799bb3ccea41b548d2c83

Наименование программного модуля ПО

ParseBin.dll

Цифровой идентификатор ПО

6f557f885b737261328cd77805bd1ba7

Наименование программного модуля ПО

ParseIEC.dll

Цифровой идентификатор ПО

48e73a9283d1e66494521f63d00b0d9f

Наименование программного модуля ПО

ParseModbus.dll

Цифровой идентификатор ПО

C391d64271acf4055bb2a4d3fe1f8f48

Наименование программного модуля ПО

ParsePiramida.dll

Цифровой идентификатор ПО

ecf532935ca1a3fd3215049af1fd979f

Наименование программного модуля ПО

SynchroNSI.dll

Цифровой идентификатор ПО

530d9b0126f7cdc23ecd814c4eb7ca09

Наименование программного модуля ПО

VerifyTime.dll

Цифровой идентификатор ПО

1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2-4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование ИК

ТТ

TH

Счетчик

УССВ/Сервер

Вид электрической энергии и мощности

1

2

3

4

5

6

7

1

ТП 5и 10 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т1

ттэ

1500/5

Кл. т. 0,5 Per. № 67761-17

-

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

УССВ:

УСВ-2

Per. №41681-10

Сервер АИИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

2

ТП 5и 10 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ Т2

ТТЭ 1500/5

Кл. т. 0,5 Per. № 67761-17

-

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

3

РТП 157 10 кВ, РУ 10 кВ,

1 СШ 10 кВ, яч. 7,

КЛ 10 кВ РТП 157-1 - ТП А1088-1

ARJP2/N2F 400/5 Кл. т. 0,5S Per. № 27476-09

VRQ2N/S2

10000Л/3:100А/з

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

4

РТП 157 10 кВ, РУ 10 кВ, 2СШ 10 кВ, яч.18,

КЛ 10 кВ РТП 157-2 - ТП А1088-2

ARJP2/N2F 400/5 Кл. т. 0,5S Per. № 27476-09

VRQ2N/S2

10000Л/3:100А/з

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

5

ВРУ 0,4 кВ, КЛ 0,4 кВ ТП А1026 - ВРУ

тти

200/5

Кл. т. 0,5

Per. №28139-12

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

6

РЩ-3-1 0,4 кВ,

КЛ 0,4 кВ ТП А1022 - РЩ-3-1

Т-0,66

150/5

Кл. т. 0,5

Per. № 36382-07

-

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

7

РЩ-3-2 0,4 кВ,

КЛ 0,4 кВ ТП А1022 - РЩ-3-2

-

-

Меркурий 234

Кл. т. 1/2

Per. № 75755-19

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная реактивная

8

ТП А1101п 10 кВ, РУ 0,4 кВ,

1 СШ 0,4 кВ, Ввод 0,4 кВ Т1

СТ 3000/5 Кл. т. 0,5 Per. №49676-12

-

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

9

ТП А1101п 10 кВ, РУ 0,4 кВ,

2 СШ 0,4 кВ, Ввод 0,4 кВ Т2

СТ 3000/5 Кл. т. 0,5 Per. №49676-12

-

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

10

ВРУ 0,4 кВ, КЛ 0,4 кВ ТП А1043 -

ВРУ

ТШП-М-0,66

300/5

Кл. т. 0,5

Per. №71205-18

-

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

И

РТП 161 10 кВ, РУ 10 кВ, 1С 10 кВ, яч. 4, КЛ 10 кВ РТП 161(1) -ТП А1086п(1)

ARJP2/N2F

400/5

Кл. т. 0,5 Per. № 27476-09

VRQ2N/S2

10000Л/3:100А/з

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

12

РТП 161 10 кВ, РУ 10 кВ, 2С 10 кВ, яч. 17, КЛ 10 кВ РТП 161(2) -ТП А1086п(2)

ARJP2/N2F

400/5

Кл. т. 0,5 Per. № 27476-09

VRQ2N/S2

10000Л/3:100А/з

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

13

РТП 171п 10 кВ, РУ 10 кВ, 1СШ 10 кВ, яч. 8, КЛ 10 кВ Им-202 - РТП 171п(1)

ARJP3

1250/5

Кл. т. 0,5

Per. № 40732-09

VRQ2N/S2

10000Л/3:100А/з

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

14

РТП 171п 10 кВ, РУ 10 кВ, 1СШ 10 кВ, яч. 2, КЛ 10 кВ РТП 171п(1) -

ARM3/N2F 400/5

Меркурий 234

Кл. т. 0,5S/l,0

активная

ТП А1109п(1)

Кл. т. 0,5

Per. № 18842-09

Per. № 75755-19

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

15

РТП 171п 10 кВ, РУ 10 кВ, 2СШ 10 кВ, яч. 13, КЛ 10 кВ Лд-101 - РТП 171 п(2)

ARJP3

1250/5

Кл. т. 0,5

Per. № 40732-09

VRQ2N/S2

10000/л/3:100/л/З

Кл. т. 0,5

Per. №47913-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

16

РТП 171п 10 кВ, РУ 10 кВ, 2СШ 10 кВ, яч. 19, КЛ 10 кВ РТП 171п(2) -ТП А1109п(2)

ARM3/N2F 400/5 Кл. т. 0,5 Per. № 18842-09

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

17

ПС 110кВС4, ОРУ 110 кВ,

II СШ 110 кВ, Ввод 110 кВ Т-2

ТГФМ-110

400/5

Кл. т. 0,2S Per. № 52261-12

OTEF

110000/л/3:100/л/З Кл. т. 0,2

Per. № 29686-05

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. №36697-17

активная

реактивная

18

ПС 110кВС4, ОРУ 110 кВ,

I СШ 110 кВ, Ввод 110 кВ Т-1

ТГФМ-110

400/5

Кл. т. 0,2S Per. № 52261-12

НАМИ-110УХЛ1

1ЮОООА/З: 100/а/З

Кл. т. 0,2

Per. №24218-08

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. №36697-17

активная

реактивная

19

ПС 110 кВ Очистные сооружения, КРУН 10 кВ, II СШ 10 кВ, яч. Ос-18, КЛ 10 кВ Ос-18

ТОЛ-СЭЩ-Ю

150/5

Кл. т. 0,5

Per. №32139-11

НТМИ-10-66УЗ 10000/100 Кл. т. 0,5 Per. № 831-69

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

20

ПС 110 кВ Очистные сооружения, КРУН 10 кВ, I СШ 10 кВ, яч. Ос-21, КЛ-10 кВ Ос-21

ТОЛ-СЭЩ-Ю

150/5

Кл. т. 0,5

Per. №32139-11

НАМИТ-10-2 10000/100 Кл. т. 0,5 Per. № 18178-99

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

21

ТП-ЛН-3-1118п 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, КЛ 6 кВ ЛН-3

тол-нтз ТОЛ-НТЗ-Ю 150/5

ЗНОЛП-ЭК

6000/л/З:100/л/З Кл. т. 0,5

Меркурий 234

Кл. т. 0,5S/l,0

Per. №48266-11

активная

реактивная

Кл. т. 0,5

Per. № 69606-17

Per. № 51679-12

Per. № 68841-17

Продолжение таблицы 2

1

2

3

4

5

6

7

22

ТП-ЛН-3-1118п 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, КЛ 6 кВ ЛН-4

тол-нтз ТОЛ-НТЗ-Ю 150/5

Кл. т. 0,5 Per. № 69606-17 Per. № 51679-12

ЗНОЛП-ЭК

6000/л/З: 1 ООА/з

Кл. т. 0,5

Per. № 68841-17

Меркурий 234

Кл. т. 0,5S/l,0

Per. №48266-11

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

23

ВПУ 0,4 кВ на фасаде ТП 691, В ЛИ 0,4 кВ к АВР УО в ТП-ЛН-3-1118п 6/0,4 кВ

Т-0,66

150/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

24

ВПУ 0,4 кВ на фасаде КТП Чм101-835, КЛ 0,4 кВ

-

-

Меркурий 236 Кл. т. 1/2

Per. №47560-11

активная реактивная

25

ТП СВ-9-870п 10 кВ, РУ 10 кВ, СШ 10 кВ, Ввод 10 кВ

ТОЛ-НТЗ

100/5

Кл. т. 0,5 Per. № 69606-17

НАЛИ-НТЗ-10 10000/100 Кл. т. 0,5

Per. № 59814-15

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. № 50460-18

активная

реактивная

26

ТП НС-2-5-788п 10 кВ, РУ 10 кВ, Ввод 10 кВ

ТОЛ-НТЗ

100/5

Кл. т. 0,5 Per. № 69606-17

знол

1 ОООО/л/з: 1 ОО/л/з Кл. т. 0,5

Per. №46738-11

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. № 64450-16

активная

реактивная

27

ТП НС-2-6-797п 10 кВ, РУ 10 кВ, Ввод 10 кВ

ТОЛ-СЭЩ

100/5

Кл. т. 0,5 Per. № 51623-12

ЗНОЛ

1 ОООО/л/з: 1 ОО/л/з Кл. т. 0,5

Per. №46738-11

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

28

ТП РЗ-5-674п 10 кВ, РУ 10 кВ, Ввод 10 кВ

ТОЛ-СЭЩ-10

100/5

Кл. т. 0,5

Per. №32139-11

НАЛИ-НТЗ-10 10000/100 Кл. т. 0,5 Per. № 59814-15

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

29

ПС 35 кВ Рыбзавод, РУ 10 кВ,

1 СШ 10 кВ, яч. ф. РБ-4, ВЛ 10 кВ ф. РБ-4

ТЛМ-10

150/5

Кл. т. 0,5 Per. № 2473-69

НТМИ-10-66УЗ 10000/100 Кл. т. 0,5 Per. № 831-69

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. № 36697-17

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

30

КРУ 6 кВ Молот, 1 СШ 6 кВ,

КЛ 6 кВ Молот № 11

тол-нтз

2500/5

Кл. т. 0,5 Per. № 69606-17

ЗНОЛ(П)-НТЗ

6000/л/З: 1 ООА/з

Кл. т. 0,5 Per. № 69604-17

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. № 36697-17

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

31

КРУ 6 кВ Молот, 2 СШ 6 кВ,

КЛ 6 кВ Молот № 31

ТОЛ-НТЗ

2500/5

Кл. т. 0,5 Per. № 69606-17

ЗНОЛ(П)-НТЗ

6000/л/З: 1 ООА/з

Кл. т. 0,5 Per. № 69604-17

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. № 36697-17

активная

реактивная

32

ТП-А888п 10 кВ, РУ 10 кВ, 1СШ 10 кВ, КЛ 10 кВ Лд-115

тшп

250/5

Кл. т. 0,5S

Per. №64182-16

I-TOR

1 ОООО/л/з: 1 ОО/л/з

Кл. т. 0,5 Per. №68618-17

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

33

ТП-А888п 10 кВ, РУ 10 кВ, II СШ 10 кВ, КЛ 10 кВ Лд-214

ТШП

250/5

Кл. т. 0,5S

Per. №64182-16

I-TOR

1 ОООО/л/з: 1 ОО/л/з

Кл. т. 0,5 Per. №68618-17

Меркурий 234

Кл. т. 0,5S/l,0

Per. № 75755-19

активная

реактивная

34

ТП-88 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1

тншл

1500/5

Кл. т. 0,5

Per. №64182-16

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

35

ТП-88 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2

ТНШЛ

1500/5

Кл. т. 0,5

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

Per. №64182-16

36

ТП-Д44 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1

тти

1000/5

Кл. т. 0,5

Per. №28139-12

-

Меркурий 236 Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

37

ТП-Д44 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2

ТТИ

1000/5

Кл. т. 0,5

Per. №28139-12

-

Меркурий 236 Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

38

ТП-Т102 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1

Т-0,66

1000/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236 Кл. т. 0,5S/l,0

Per. №47560-11

УССВ:

УСВ-2

Per. №41681-10

Сервер АИИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

39

ТП-Т102 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2

Т-0,66

1000/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236 Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

40

ЩУ-0,4 кВ ДОЛ «Зеленый огонек», Ввод 1 0,4 кВ

ТШП-0,66М

200/5

Кл. т. 0,5 Per. № 57564-14

-

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. № 50460-18

активная

реактивная

41

ЩУ-0,4 кВ ДОЛ «Зеленый огонек», Ввод 2 0,4 кВ

ТШП-0,66М

200/5

Кл. т. 0,5

Per. № 57564-14

-

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. № 50460-18

активная

реактивная

42

ТП-Х156 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1

Т-0,66 М УЗ/П 1500/5

Кл. т. 0,5

Per. № 50733-12

-

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-12

активная

реактивная

43

ТП-Х156 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,

Т-0,66 М УЗ/П

-

СЭТ-4ТМ.03М

активная

ввод 0,4 кВ Т-2

1500/5

Кл. т. 0,5

Per. № 50733-12

Кл. т. 0,2S/0,5 Per. № 36697-12

реактивная

44

ТП-Х45 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТОП

300/5

Кл. т. 0,5

Per. №47959-16

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

45

КТППК-630 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВТ-1

ТТН

1600/5

Кл. т. 0,5

Per. №28139-12

-

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. № 50460-18

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

46

ТП-А234 10 кВ, РУ-0,4 кВ, 1 с.ш., ввод 0,4 кВ Т-1

Т-0,66

600/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

47

ТП-А234 10 кВ, РУ-0,4 кВ, 2 с.ш., ввод 0,4 кВ Т-2

Т-0,66

600/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

48

ТП-А40 10 кВ, РУ-0,4 кВ, 1 с.ш., ввод 0,4 кВ Т-1

ттэ

800/5

Кл. т. 0,5 Per. № 52784-13

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

49

ТП-А40 10 кВ, РУ-0,4 кВ, 2 с.ш., ввод 0,4 кВ Т-2

Т-0,66

800/5

Кл. т. 0,5

Per. № 52667-13

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

50

ТП-А57 10 кВ, РУ-0,4 кВ, 1 с.ш., ввод 0,4 кВ Т-1

Т-0,66 М УЗ 1000/5

Кл. т. 0,5

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

активная

реактивная

Per. №71031-18

Продолжение таблицы 2

1

2

3

4

5

6

7

51

ТП-А57 10 кВ, РУ-0,4 кВ, 2 с.ш., ввод 0,4 кВ Т-2

Т-0,66 М УЗ 1000/5

Кл. т. 0,5

Per. №71031-18

-

Меркурий 236

Кл. т. 0,5S/l,0

Per. №47560-11

УССВ:

УСВ-2

Per. №41681-10

Сервер АПИС КУЭ: HP ProLiant DL180 G6

активная

реактивная

52

ТП 6 кВ Очистные № 31, СШ 0,4 кВ, ввод 0,4 кВ Т-1

ТТН

250/5

Кл. т. 0,5

Per. №28139-12

-

Меркурий 234

Кл. т. 0,5S/l,0 Per. № 75755-19

активная

реактивная

Примечания

  • 1. Допускается замена ТТ, TH и счетчиков на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АПИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена УССВ на аналогичные утвержденного типа.

  • 3. Допускается замена сервера АПИС КУЭ без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Допускается изменение наименований ПК, без изменения объекта измерений.

  • 5. Указанные замены оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть, до срока наступления очередной поверки АПИС КУЭ.

6. На момент наступления очередной поверки изменения в АНИС КУЭ, отраженные в актах, вносятся в описание типа в порядке, установленном действующим законодательством РФ,

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы основной относительной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1

2

3

4

5

6

7

8

1; 2; 5; 6; 8 - 10; 23;

^ном I1 1,211ном

0,8

1,1

1,9

1,6

2,1

2,6

34 - 39; 44; 46 - 52

0,2I1ном I1 < ^ном

1,0

1,5

2,7

1,7

2,3

3,2

(ТТ 0,5;

Счетчик 0,5S)

0,111ном - I1 < 0,211ном

1,7

2,8

5,3

2,2

3,3

5,6

0,0511ном - I1 < 0,111ном

1,7

2,9

5,4

2,2

3,4

5,6

^ном I1 1,211ном

1,0

1,4

2,3

1,7

2,2

2,9

3; 4; 32; 33

0,211ном I1 < ком

1,0

1,4

2,3

1,7

2,2

2,9

(ТТ 0,5S; ТН 0,5;

Счетчик 0,5S)

0,111ном - I1 < 0,211ном

1,2

1,7

3,0

1,8

2,4

3,5

0,0511ном - I1 < 0,111ном

1,2

1,9

3,1

1,8

2,6

3,6

0,0111ном - I1 < 0,0511ном

2,1

3,0

5,5

2,7

3,5

5,8

7; 24

0,21б - 1 - 1макс

1,0

1,0

1,0

2,9

3,3

3,3

0,1I6 - I < 0,2I6

1,0

1,5

1,5

2,9

3,5

3,5

(Счетчик 1)

0,05I6 - I < 0,1I6

1,5

1,5

1,5

3,4

3,5

3,5

11 - 16; 19 - 22; 27;

^ном I1 1,211ном

1,0

1,4

2,3

1,7

2,2

2,9

28

0,2I1ном I1 < ^ном

1,2

1,7

3,0

1,8

2,4

3,5

(ТТ 0,5; ТН 0,5; Счетчик 0,5S)

0,111ном - I1 < 0,211ном

1,8

2,9

5,4

2,3

3,4

5,7

0,0511ном - I1 < 0,111ном

1,8

3,0

5,5

2,3

3,5

5,8

17; 18

^ном I1 1,211ном

0,7

0,9

1,1

1,5

1,9

2,1

0,211ном I1 < ком

0,7

0,9

1,1

1,5

1,9

2,1

(ТТ 0,2S; ТН 0,2;

Счетчик 0,5S)

0,0511ном - I1 < 0,211ном

0,8

0,9

1,3

1,6

2,0

2,2

ном - I1 < ном

1,4

1,6

2,3

2,3

2,4

2,8

25; 26; 29 - 31

ком I1 1,211ном

1,0

1,4

2,3

1,7

2,2

2,9

(ТТ 0,5; ТН 0,5; Счетчик 0,5S)

0,211ном I1 < ком

1,2

1,7

3,0

1,8

2,4

3,5

0,0511ном - I1 < 0,211ном

1,8

2,9

5,4

2,3

3,4

5,7

40; 41; 45

ком I1 1,211ном

0,8

1,1

1,9

1,6

2,1

2,6

(ТТ 0,5;

Счетчик 0,5S)

0,211ном I1 < ком

1,0

1,5

2,7

1,7

2,3

3,2

0,0511ном - I1 < 0,211ном

1,7

2,8

5,3

2,2

3,3

5,6

Продолжение таблицы 3

1

2

3

4

5

6

7

8

42; 43

(ТТ 0,5;

Счетчик 0,2S)

11ном - I1 - 1,211ном

0,6

1,0

1,8

0,9

1,2

1,9

0,211ном - I1 < 11ном

0,9

1,4

2,6

1,1

1,6

2,8

0,0511ном - I1 < 0,211ном

1,7

2,7

5,2

1,8

2,8

5,3

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы относительной основной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %

cos ф = 0,8

cos ф = 0,5

cos ф = 0,8

cos ф = 0,5

1

2

3

4

5

6

1; 2; 5; 6; 8 - 10; 23; 34 - 39; 44;

46 - 52

11ном - I1 - 1,211ном

1,8

1,3

3,9

3,7

0,211ном - I1 < 11ном

2,4

1,6

4,2

3,8

(ТТ 0,5;

Счетчик 1,0)

0,111ном - I1 < 0,211ном

4,3

2,6

5,5

4,3

0,0511ном - I1 < 0,111ном

4,5

2,9

5,7

4,5

ком I1 1,211ном

2,1

1,5

4,0

3,8

3; 4; 32; 33

0,211ном I1 < ком

2,1

1,5

4,0

3,8

(ТТ 0,5S; ТН 0,5;

Счетчик 1,0)

0,111ном - I1 < 0,211ном

2,6

1,8

4,3

3,9

0,0511ном - I1 < 0,111ном

2,9

2,1

4,5

4,1

0,0211ном - I1 < 0,0511ном

4,6

3,0

5,8

4,5

7; 24

0,2I6 - I - 1макс

2,0

2,0

6,4

6,4

0,1I6 - I < 0,2I6

2,5

2,5

6,6

6,6

(Счетчик 2)

0,05I6 - I < 0,Иб

2,5

2,5

6,6

6,6

11 - 16; 19 - 22; 27;

11ном - I1 - 1,211ном

2,1

1,5

4,0

3,8

28

0,211ном - I1 < 11ном

2,6

1,8

4,3

3,9

(ТТ 0,5; ТН 0,5;

Счетчик 1,0)

0,111ном - I1 < 0,211ном

4,4

2,7

5,6

4,4

0,0511ном - I1 < 0,111ном

4,6

3,0

5,8

4,5

Продолжение таблицы 4

1

2

3

4

5

6

17; 18

11ном I1 1,211ном

3,6

3,6

3,7

3,7

0,211ном I1 < ком

3,6

3,6

3,7

3,7

(ТТ 0,2S; ТН 0,2;

Счетчик 1,0)

0,0511ном   I1 < 0,211ном

3,6

3,6

3,7

3,7

0,0211ном   I1 < 0,0511ном

3,8

3,8

4,2

4,0

25; 26; 29 - 31

ком I1 1,211ном

2,1

1,5

4,0

3,8

(ТТ 0,5; ТН 0,5; Счетчик 1,0)

0,211ном I1 < 11ном

2,6

1,8

4,3

3,9

0,0511ном   I1 < 0,211ном

4,4

2,7

5,6

4,4

40; 41; 45

ком I1 1,211ном

1,8

1,3

3,9

3,7

(ТТ 0,5;

Счетчик 1,0)

0,211ном I1 < 11ном

2,4

1,6

4,2

3,8

0,0511ном   I1 < 0,211ном

4,3

2,6

5,5

4,3

42; 43

11ном I1 1,211ном

1,5

1,0

2,3

2,0

(ТТ 0,5;

Счетчик 0,5)

0,211ном I1 < 11ном

2,2

1,3

2,8

2,2

0,0511ном   I1 < 0,211ном

4,2

2,4

4,6

3,0

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

52

Нормальные условия:

параметры сети:

  • - напряжение, % от ином

  • - ток (для счетчиков, включаемых через трансформатор), % от 1ном

  • - ток (для счетчиков прямого включения), А

  • - частота, Гц

  • - коэффициент мощности cos ф температура окружающей среды, °С

от 99 до101

от 1 до 120

от 0,051б дО 1макс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк.

от +21 до +25

Продолжение таблицы 5

1

2

Условия эксплуатации: параметры сети:

- напряжение, % от Uhom

от 90 до 110

- ток (для счетчиков, включаемых через трансформатор), % от Ihom

от 1 до 120

- ток (для счетчиков прямого включения), А

от 0,05I6 до !-макс

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos9

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от 0 до +40

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее

165000

- среднее время восстановления работоспособности, сут, не более

3

Сервер АИИС КУЭ:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч, не более

1

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч, не более

2

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

- при отключении питания, лет, не менее

5

Сервер АИИС КУЭ:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5

Ход часов компонентов АИИС КУЭ, с, не более

±5

Надежность системных решений:

  • - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения (в т. ч. и пофазного);

  • - коррекции времени в счетчике;

  • - журнал сервера:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчиках и сервере;

  • - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь) типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформатор тока

ТТЭ

9

Трансформатор тока

ARJP2/N2F

12

Трансформатор тока

ТТИ

15

Трансформатор тока

Т-0,66

21

Трансформатор тока

СТ

6

Трансформатор тока

ТШП-М-0,66

3

Трансформатор тока

ARJP3

6

Трансформатор тока

ARM3/N2F

6

Трансформатор тока

ТГФМ-110

6

Трансформатор тока

ТОЛ-СЭЩ-10

8

Трансформатор тока

ТОЛ-НТЗ

15

Трансформатор тока

ТОЛ-НТЗ-10

2

Трансформатор тока

ТОЛ-СЭЩ

2

Трансформатор тока

ТЛМ-10

2

Трансформатор тока

ТШП

6

Трансформатор тока

ТНШЛ

6

Трансформатор тока

ТШП-0,66М

6

Трансформатор тока

Т-0,66 М У3/И

6

Трансформатор тока

ТОП

3

Трансформатор тока

Т-0,66 М У3

6

Трансформатор напряжения

VRQ2N/S2

18

Трансформатор напряжения

OTEF

3

Трансформатор напряжения

НАМИ-110 УХЛ1

3

Трансформатор напряжения

НАМИТ-10-2

1

Трансформатор напряжения

ЗНОЛП-ЭК

6

Продолжение таблицы 6

1

2

3

Трансформатор напряжения

НАЛИ-НТЗ-10

2

Трансформатор напряжения

ЗНОЛ

6

Трансформатор напряжения

НТМИ-10-66У3

2

Трансформатор напряжения

ЗНОЛ(П)-НТЗ

6

Трансформатор напряжения

I-TOR

6

Счетчик электрической энергии

Меркурий 234

24

Счетчик электрической энергии

Меркурий 236

16

Счетчик электрической энергии

СЭТ-4ТМ.03М

7

Счетчик электрической энергии

ПСЧ-4ТМ.05МК

5

Устройство синхронизации системного времени

УСВ-2

1

Сервер АИИС КУЭ

HP ProLiant DL180 G6

1

Программное обеспечение

Пирамида 2000

1

Формуляр

АСВЭ 391.00.000 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (7-я очередь)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «КЭС» (ООО «КЭС»)

ИНН: 3329032548

Адрес: 350000, Краснодарский край, г. Краснодар, ул. Гимназическая, д. 55/1

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская область, г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Адрес: 600009, Владимирская область, г. Владимир, ул. Почаевский Овраг, д. 1 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87403-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энермет» (потребитель АО «Трубодеталь»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энермет» (потребитель АО «Трубодеталь») предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) СИКОН С70 и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Для измерительных каналов (ИК) в состав которых входит УСПД цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется накопление измерительной информации и передача накопленных данных на верхний уровень системы.

Для ИК в состав которых не входит УСПД цифровой сигнал с выходов счетчиков поступает на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с 3-го уровня настоящей системы..

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени УСПД со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи с УСПД. При наличии расхождения шкалы времени УСПД со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени УСПД.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика со шкалой времени У СПД производится синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика, УСПД и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 002 указывается в формуляре на систему автоматизированную информационно-измерительную

коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энермет» (потребитель АО «Трубодеталь»).

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Пирамида 2000»

Номер версии (идентификационный номер) ПО

не ниже 3.0

Наименование программного модуля ПО

CalcClients.dll

Цифровой идентификатор ПО

e55712d0b1b219065d63da949114dae4

Наименование программного модуля ПО

CalcLeakage.dll

Цифровой идентификатор ПО

b1959ff70be1eb17c83f7b0f6d4a132f

Наименование программного модуля ПО

CalcLosses.dll

Цифровой идентификатор ПО

d79874d 10fc2b 156a0fdc27e 1 ca480ac

Наименование программного модуля ПО

Metrology.dll

Цифровой идентификатор ПО

52e28d7b608799bb3ccea41b548d2c83

Наименование программного модуля ПО

ParseBin.dll

Цифровой идентификатор ПО

6f557f885b737261328cd77805bd1ba7

Наименование программного модуля ПО

ParseIEC.dll

Цифровой идентификатор ПО

48e73a9283d1e66494521f63d00b0d9f

Наименование программного модуля ПО

ParseModbus.dll

Цифровой идентификатор ПО

C391d64271acf4055bb2a4d3fe1f8f48

Наименование программного модуля ПО

ParsePiramida.dll

Цифровой идентификатор ПО

ecf532935ca1a3fd3215049af1fd979f

Наименование программного модуля ПО

SynchroNSI.dll

Цифровой идентификатор ПО

530d9b0126f7cdc23ecd814c4eb7ca09

Наименование программного модуля ПО

VerifyTime.dll

Цифровой идентификатор ПО

1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2-4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование ИК

ТТ

TH

Счетчик

УСПД/УССВ/Сервер

Вид электрической энергии и мощности

1

2

3

4

5

6

7

1

ПС «Синеглазово» 110 кВ, ОРУ-35 кВ, 1 СШ, ВЛ-35 кВ «Синеглазово-Трубодеталь» 1 цепь

ТФЗМ-35А-У1 300/5 Кл. т. 0,5 Per. № 3690-73

3HOM-35-65

35000/х/3:100/х/з

Кл. т. 0,5

Per. № 912-70

Альфа А1800 Кл. т. 0,5S/l,0

Per. № 31857-06

УСПД: СИКОН С70 Per. № 28822-05

УССВ:

УСВ-3 Per. № 84823-22

сервер АИИС КУЭ: Промышленный компьютер

активная

реактивная

2

ПС «Синеглазово» 110 кВ, ОРУ-35 кВ, 2 СШ, ВЛ-35 кВ «Синеглазово-Трубодеталь» 2 цепь

ТФЗМ-35А-У1 100/5 Кл. т. 0,5 Per. № 3690-73

3HOM-35-65

35000/х/3:100/х/з

Кл. т. 0,5

Per. № 912-70

Альфа Al800

Кл. т. 0,5S/l,0

Per. № 31857-06

активная

реактивная

3

ГНИ «Трубодеталь» 35 кВ. ЗРУ-6 кВ, 1 СШ, яч. 7, Ввод Т-1 6 кВ

ТЛМ-10 1000/5

Кл. т. 0,5 Per. № 2473-05

НТМИ-6-66 6000/100 Кл. т. 0,5 Per. №2611-70

Альфа Al800

Кл. т. 0,5S/l,0

Per. № 31857-06

УССВ:

УСВ-3

Per. № 84823-22

сервер АИИС КУЭ: Промышленный компьютер

активная

реактивная

4

ГНИ «Трубодеталь» 35 кВ. ЗРУ-6 кВ,

1 СШ, яч. 12, ООО «УЗСА»

ТОЛ

400/5

Кл. т. 0,5S Per. №47959-16

Альфа Al800

Кл. т. 0,5S/l,0

Per. № 31857-11

активная

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

5

Г1П1 «Трубодеталь» 35 кВ. ЗРУ-6 кВ, 2 СШ, яч. 19, Ввод Т-2 6 кВ

ТЛМ-10 1000/5

Кл. т. 0,5 Per. № 2473-05

НТМИ-6-66 6000/100 Кл. т. 0,5 Per. №2611-70

Альфа А1800

Кл. т. 0,5S/l,0

Per. № 31857-06

УССВ:

УСВ-3

Per. № 84823-22

сервер АПИС КУЭ: Промышленный компьютер

активная

реактивная

6

Г1П1 «Трубодеталь» 35 кВ, ЗРУ-6 кВ,

2 СШ, яч. 18, ООО «УЗСА»

ТОЛ

400/5

Кл. т. 0,5S Per. №47959-16

Альфа Al800

Кл. т. 0,5S/l,0

Per. № 31857-11

активная

реактивная

7

ЦРП-1 6 кВ, РУ-6 кВ, 2 СШ, яч. 7, «ЧЗЖБШ»

тпол

50/5

Кл. т. 0,5

Per. №47958-16

нтми

6000/100

Кл. т. 0,5

Per. № 831-53

Альфа Al800

Кл. т. 0,5S/l,0

Per. № 31857-06

активная

реактивная

8

Г1П1 «Силикатный завод» 35 кВ, ЗРУ-6 кВ, 1 СШ, яч. 17, Ввод Т-1 6 кВ

твк

800/5

Кл. т. 0,5 Per. №45370-10

НТМИ-6 УЗ 6000/100 Кл. т. 0,5 Per. № 51199-12

СЭТ-4ТМ.03М

Кл. т. 0,5S/l,0

Per. № 36697-12

активная

реактивная

9

ТП-10 6 кВ. РУ-0,4 кВ, 2 СШ, яч. 7, гр. 1, ООО «Макот»

-

-

ПСЧ-ЗТМ.05М

Кл. т. 1/2

Per. № 36354-07

активная реактивная

10

ТП-10 6 кВ, ШР-13 0,4 кВ, гр. 3, ООО «Макот»

-

-

ПСЧ-ЗТМ.05М

Кл. т. 1/2

Per. № 36354-07

активная

реактивная

И

ТП-10 6 кВ, ШР-13 0,4 кВ. гр. 4, ООО «Трубспецдеталь»

-

-

ПСЧ-ЗТМ.05М

Кл. т. 1/2

Per. № 36354-07

активная реактивная

12

ТП-10 6 кВ. ШР-13 0,4 кВ, гр. 2, ИП «Вишневский»

-

-

ПСЧ-ЗТМ.05М

Кл. т. 1/2

Per. № 36354-07

активная реактивная

13

ТП-11 6 кВ, РУ-0,4 кВ, 1 СШ. яч. 2,

-

-

ПСЧ-4ТМ.05МК

активная

ПАО «МТС»

Кл. т. 1/2

Per. №46634-11

реактивная

Продолжение таблицы 2

1

2

3

4

5

6

7

14

ТП-11 6 кВ, РУ-0,4 кВ, АВР, ПАО «Мегафон»

-

-

ПСЧ-4ТМ.05МК Кл. т. 1/2

Per. №46634-11

УССВ:

УСВ-3

Per. № 84823-22

сервер АПИС КУЭ: Промышленный компьютер

активная реактивная

15

ТП-26 МУП «ПОВВ», 6 кВ. РУ-0,4 кВ, Ввод Т-1 0,4 кВ

ТТН

300/5

Кл. т. 0,5

Per. №28139-12

-

ПСЧ-4ТМ.05МК

Кл. т. 0,5S/l,0

Per. №46634-11

активная

реактивная

Примечания

  • 1 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АПИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2 Допускается замена УСПД, УССВ на аналогичные утвержденного типа.

  • 3 Допускается замена сервера АПИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается изменение наименований ПК, без изменения объекта измерений.

  • 5 Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы основной относительной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

cos ф =

1,0

cos ф =

0,8

cos ф =

0,5

1 - 3; 5; 7 (ТТ 0,5; ТН 0,5;

Счетчик 0,5S)

11ном < I1 < 1,211ном

1,0

1,4

2,3

1,6

2,1

2,7

0,211ном < I1 < 11ном

1,2

1,7

3,0

1,7

2,3

3,4

0,111ном < I1 < 0,211ном

1,8

2,9

5,4

2,3

3,3

5,6

0,0511ном < I1 < 0,111ном

1,8

3,0

5,5

2,3

3,4

5,7

4; 6

(ТТ 0,5S; ТН 0,5; Счетчик 0,5S)

11ном < I1 < 1,211ном

1,0

1,4

2,3

1,6

2,1

2,7

0,211ном < I1 < 11ном

1,0

1,4

2,3

1,6

2,1

2,7

0,111ном < I1 < 0,211ном

1,2

1,7

3,0

1,7

2,3

3,4

0,0511ном < I1 < 0,111ном

1,2

1,9

3,1

1,7

2,5

3,5

0,0111ном < I1 < 0,0511ном

2,1

3,0

5,5

2,6

3,4

5,7

8

(ТТ 0,5; ТН 0,5; Счетчик 0,5S)

ком < I1 < 1,211ном

1,0

1,4

2,3

1,6

2,1

2,7

0,211ном < I1 < ком

1,2

1,7

3,0

1,7

2,3

3,4

0,0511ном < I1 < 0,211ном

1,8

2,9

5,4

2,3

3,3

5,6

9 - 14

(Счетчик 1)

0,11б < 1 < 1макс

1,0

1,0

1,0

2,8

3,1

3,1

0,05I6 < I < 0,1I6

1,5

1,5

1,5

3,2

3,4

3,4

15

(ТТ 0,5;

Счетчик 0,5S)

11ном < I1 < 1,211ном

0,8

1,1

1,9

1,5

1,9

2,4

0,211ном < I1 < 11ном

1,0

1,5

2,7

1,6

2,2

3,1

0,0511ном < I1 < 0,211ном

1,7

2,8

5,3

2,2

3,2

5,5

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от +5 до +35 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

мощность)

Номер ИК

Диапазон тока

Метрологические характеристики ИК

Границы относительной основной погрешности измерений, (± б), %

Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %

cos ф = 0,8

cos ф = 0,5

cos ф = 0,8

cos ф = 0,5

1 - 3; 5; 7 (ТТ 0,5; ТН 0,5;

Счетчик 1,0)

11ном < I1 < 1,211ном

2,1

1,5

2,6

2,2

0,211ном < I1 < ком

2,6

1,8

3,1

2,4

0,111ном < I1 < 0,211ном

4,5

2,8

4,9

3,3

0,0511ном < I1 < 0,111ном

4,7

2,9

5,3

3,6

4; 6

(ТТ 0,5S; ТН 0,5; Счетчик 1,0)

ком < I1 < 1,211ном

2,1

1,5

3,9

3,6

0,211ном < I1 < ком

2,1

1,5

3,9

3,6

0,111ном < I1 < 0,211ном

2,6

1,8

4,2

3,7

0,0511ном < I1 < 0,111ном

2,9

2,1

4,3

3,9

0,0211ном < I1 < 0,0511ном

4,6

3,0

5,6

4,4

8

(ТТ 0,5; ТН 0,5; Счетчик 1,0)

ком < I1 < 1,211ном

2,1

1,5

3,9

3,6

0,211ном < I1 < ком

2,6

1,8

4,2

3,7

0,0511ном < I1 < 0,211ном

4,4

2,7

5,5

4,2

9 - 14

(Счетчик 2)

0,11б < 1 < 1макс

2,0

2,0

5,9

5,9

0,05I6 < I < 0,1I6

2,5

2,5

6,1

6,1

15

(ТТ 0,5; Счетчик 1,0)

11ном < I1 < 1,211ном

1,8

1,3

3,7

3,5

0,211ном < I1 < 11ном

2,4

1,6

4,0

3,6

0,0511ном < I1 < 0,211ном

4,3

2,6

5,4

4,2

П р и м е ч а н и я

  • 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

  • 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от +5 до +35 °С.

  • 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Наименование характеристики

Значение

Количество измерительных каналов

15

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до101

- ток (для счетчиков, включаемых через трансформатор), % от 1м

от 1 до 120

- ток (для счетчиков прямого включения), А

от 0,051б до 1макс

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

от 0,5 инд. до 0,8 емк.

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток (для счетчиков, включаемых через трансформатор), % от 1ном

от 1 до 120

- ток (для счетчиков прямого включения), А

от 0,051б до 1макс

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cosф

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +35

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее

120000

- среднее время восстановления работоспособности, сут, не более

3

УСПД

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч, не более

24

Сервер АИИС КУЭ:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч, не более

1

УССВ:

- среднее время наработки на отказ, ч, не менее

180000

- среднее время восстановления работоспособности, ч, не более

2

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

56

- при отключении питания, лет, не менее

10

УСПД:

- график средних мощностей за интервал 30 мин, сут, не менее

45

Сервер АИИС КУЭ:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5

Ход часов компонентов АИИС КУЭ, с, не более

±5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения (в т. ч. и пофазного);

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в УСПД;

- журнал сервера:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках, УСПД и сервере;

- пропадание и восстановление связи со счетчиком. Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения и тока;

- испытательной коробки;

- УСПД;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- УСПД;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в УСПД (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энермет» (потребитель АО «Трубодеталь») типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформатор тока

ТФЗМ-35А-У1

4

Трансформатор тока

ТЛМ-10

4

Трансформатор тока

ТОЛ

4

Трансформатор тока

ТПОЛ

2

Продолжение таблицы 6

1

2

3

Трансформатор тока

ТВК

2

Трансформатор тока

ТТИ

3

Трансформатор напряжения

ЗНОМ-35-65

6

Трансформатор напряжения

НТМИ-6-66

2

Трансформатор напряжения

НТМИ

1

Трансформатор напряжения

НТМИ-6 У3

1

Счетчик электрической энергии

Альфа А1800

7

Счетчик электрической энергии

СЭТ-4ТМ.03М

1

Счетчик электрической энергии

ПСЧ-3ТМ.05М

4

Счетчик электрической энергии

ПСЧ-4ТМ.05МК

3

Устройство сбора и передачи данных

СИКОН С70

1

Устройство синхронизации системного времени

УСВ-3

1

Сервер АИИС КУЭ

Промышленный компьютер

1

Программное обеспечение

«Пирамида 2000»

1

Формуляр

АСВЭ 386.00.000 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энермет» (потребитель АО «Трубодеталь»)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская область, г. Владимир, ул. Почаевский Овраг, д. 1

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15

Адрес: 600009, Владимирская область, г. Владимир, ул. Почаевский Овраг, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Адрес: 600009, Владимирская область, г. Владимир, ул. Почаевский Овраг, д. 1 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87404-22 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС Тумнин Дальневосточной ЖД - филиала ОАО «РЖД» в границах Хабаровского края

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС Тумнин Дальневосточной ЖД - филиала ОАО «РЖД» в границах Хабаровского края (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

Измерительный канал (ИК) АИИС КУЭ включает в себя следующие уровни.

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) основного типа ЭКОМ-3000 и резервного типа RTU-327, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень информационно-вычислительного комплекса (ИВК).

Третий уровень - информационно-вычислительный комплекс включает в себя основной и резервный серверы, устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Основной сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ». Резервный сервер функционирует на базе ПО «Энергия Альфа 2».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы основных и резервных УСПД. С основных УСПД данные передаются по основному каналу связи в основной сервер ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов. В резервных УСПД производится обработка измерительной информации (умножение на коэффициенты трансформации) и далее по основному каналу связи данные передаются в резервный сервер ИВК, где происходит оформление отчетных документов.

Допускается передача данных с резервных УСПД с обработкой измерительной информации (умножение на коэффициенты трансформации) в основной сервер ИВК. При этом обработка измерительной информации в основном сервере ИВК не производится.

Основной и резервный серверы функционируют независимо друг от друга. Исключение из работы 1 из серверов (основного или резервного) из состава ИК не влияет на функционирование находящегося в работе сервера и АИИС КУЭ в целом.

Основные и резервные УСПД функционируют независимо друг от друга. Исключение из работы основного или резервного УСПД из ИК не влияет на функционирование находящихся в работе УСПД и АИИС КУЭ в целом.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3.

Основной сервер ИВК оснащен основным сервером синхронизации времени ССВ-1Г и резервным устройством синхронизации времени УСВ-3. Сравнение показаний часов между основным сервером ИВК и ССВ-1Г осуществляется посредством NTP-сервера.

Периодичность сравнения показаний часов между основным сервером ИВК и сервером синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка шкалы времени происходит при превышении уставки коррекции шкалы времени. Уставка коррекции шкалы времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый). В случае отсутствия связи с основным сервером синхронизации времени ССВ-1Г, синхронизация NTP-сервера осуществляется от резервного устройства синхронизации времени УСВ-3 не реже 1 раза в сутки.

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Сравнение показаний часов осуществляется с периодичностью не реже 1 раза в сутки. Корректировка шкалы времени происходит при превышении уставки коррекции шкалы времени. Уставка коррекции шкалы времени настраивается с учетом обеспечения допускаемой

Лист № 3 Всего листов 14 погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные и резервные УСПД ОАО «РЖД» синхронизируются от ИВК, в том числе посредством NTP-сервера.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка шкалы времени компонентов АИИС КУЭ происходит при превышении уставки коррекции шкалы времени. Уставка коррекции шкалы времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД (основых и резервных) происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 02-ДВОСТ-ТЭ-2022. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В основном сервере используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО «ГОРИЗОНТ» указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения «ГОРИЗОНТ»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ГОРИЗОНТ

Номер версии (идентификационный номер) ПО

не ниже 1.13

Цифровой идентификатор ПО (библиотека

Eac.MetrologicallySignificantComponents.dll)

54b0a65fcdd6b713b20fff43655da81b

Алгоритм вычисления цифрового идентификатора

MD 5

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

В резервном сервере используется ПО «Энергия Альфа 2».

ПО «Энергия Альфа 2» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «Энергия Альфа 2».

Метрологически значимой частью ПО «Энергия Альфа 2» является файл enalpha.exe. Идентификационные данные ПО «Энергия Альфа 2» указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения «Энергия Альфа 2»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Энергия Альфа 2

Номер версии (идентификационный номер) ПО

не ниже 2.0.3.3

Цифровой идентификатор ПО (файл enalpha.exe)

17e63d59939159ef304b8ff63121df60

Алгоритм вычисления цифрового идентификатора

MD 5

Уровень защиты ПО «Энергия Альфа 2» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Состав ИК АИ

ИС КУЭ

ИК

Наименование ИК

Уровень ПИК

Вид СИ

Тип, модификация СИ

Класс точности

1

2

3

4

5

6

1

ПС Тумнин Ввод 1 ВЛ 220 кВ

тт

А

ТРГ-УЭТМ®-220 IV ХЛ1

0,2S

тт

В

ТРГ-УЭТМ®-220 IV ХЛ1

0,2S

тт

С

ТРГ-УЭТМ®-220 IV ХЛ1

0,2S

ты

А

ЗНГ-УЭТМ®-220 УХЛ1

0,2

ты

В

ЗНГ-УЭТМ®-220 УХЛ1

0,2

ты

С

ЗНГ-УЭТМ®-220 УХЛ1

0,2

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

2

ПС Тумнин

Ввод 1 10 кВ

ТТ

А

ТОЛ-НТЗ-10

0,5S

тт

В

ТОЛ-НТЗ-10

0,5S

тт

С

ТОЛ-НТЗ-10

0,5S

ты

А

ЗНОЛП-НТЗ-10

0,5

ты

В

ЗНОЛП-НТЗ-10

0,5

ты

С

ЗНОЛП-НТЗ-10

0,5

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

Уровень ивкэ

Уровень ивк

Коэффициент трансформации

Per. №

УСПД основной (тип, per. №)

УСПД резервный (тип, per. №)

УССВ основной (тип, per. №)

УССВ резервный (тип, per. №)

7

8

9

10

50/1

53971-13

эком-зооо per. № 17049-14

RTU-327 per. № 41907-09

ССВ-1Г per. № 58301-14

УСВ-3 per. № 51644-12

50/1

53971-13

50/1

53971-13

(220000/л/3)/(100/л/3)

53343-13

(220000/л/3)/(100/л/3)

53343-13

(220000/л/3)/(100/л/3)

53343-13

1(10)А

31857-11

600/5

69606-17

600/5

69606-17

600/5

69606-17

(10000/л/3)/(100/л/3)

69604-17

(10000/л/3)/(100/л/3)

69604-17

(10000/л/3)/(100/л/3)

69604-17

5(10)А

31857-11

Продолжение таблицы 3

1

2

3

4

5

6

7

8

9

10

3

ПС Тумнин

ДЭС-1 10 кВ

тт

А

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

ЭКОМ-ЗООО per. № 17049-14

RTU-327 per. № 41907-09

ССВ-1Г per. № 58301-14

УСВ-3 per. № 51644-12

тт

В

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

TH

А

ЗНОЛП-НТЗ-10

0,5

(10000Л/3)/(100Л/3)

69604-17

TH

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

TH

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

4

ПС Тумнин

ДЭС-2 10 кВ

ТТ

А

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

тт

В

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

100/5

69606-17

ТН1

А

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

ТН1

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

ТН1

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

5

ПС Тумнин ПЭ Запад 10 кВ

ТТ

А

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

тт

В

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

TH

А

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

TH

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

TH

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

Продолжение таблицы 3

1

2

3

4

5

6

7

8

9

10

6

ПС Тумнин

ПЭ Восток Ввод 2 10 кВ

тт

А

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

эком-зооо per. № 17049-14

RTU-327 per. № 41907-09

ССВ-1Г per. № 58301-14

УСВ-3 per. № 51644-12

тт

В

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

30/5

69606-17

ТН1

А

ЗНОЛП-НТЗ-10

0,5

(10000Л/3)/(100Л/3)

69604-17

ТН1

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

ТН1

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

7

ПС Тумнин С ЦБ Запад 10 кВ

ТТ

А

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

тт

В

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

TH

А

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

TH

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

TH

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

8

ПС Тумнин СЦБ Восток 10 кВ

ТТ

А

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

тт

В

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

тт

С

ТОЛ-НТЗ-10

0,5S

10/5

69606-17

ТН1

А

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

ТН1

В

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

ТН1

С

ЗНОЛП-НТЗ-10

0,5

(юоооа/з)/(юоа/з)

69604-17

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

Продолжение таблицы 3

1

2

3

4

5

6

7

8

9

10

9

ПС Тумнин ТСН-1 0,4 кВ

тт

А

Т-0,66 УЗ

0,5S

400/5

17551-06

эком-зооо per. № 17049-14

RTU-327 per. № 41907-09

ССВ-1Г per. № 58301-14

УСВ-3 per. № 51644-12

тт

В

Т-0,66 УЗ

0,5S

400/5

17551-06

тт

С

Т-0,66 УЗ

0,5S

400/5

17551-06

TH

А

НЕТ

TH

В

НЕТ

TH

С

НЕТ

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

10

ПС Тумнин ТСН-2 0,4 кВ

ТТ

А

Т-0,66 УЗ

0,5S

400/5

17551-06

тт

В

Т-0,66 УЗ

0,5S

400/5

17551-06

тт

С

Т-0,66 УЗ

0,5S

400/5

17551-06

TH

А

НЕТ

TH

В

НЕТ

TH

С

НЕТ

Счетчик

Al 802RALQ-P4GB-DW-4

0,2S/0,5

5(10)A

31857-11

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что владелец АПИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ПК, перечисленных в таблице 3, - активная, реактивная.

аблица 4 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

2 - 8

(Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

9 - 10 (Счетчик 0,2S;

ТТ 0,5S;)

1,0

1,7

0,9

0,6

0,6

0,8

2,4

1,4

0,9

0,9

0,5

4,6

2,7

1,8

1,8

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

62%,

65 %,

620 %,

6100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 %<Iизм<I120%

1

2

3

4

5

6

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

2-- 8

(Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

9 - 10 (Счетчик 0,5;

ТТ 0,5S;)

0,8

3,8

2,3

1,5

1,5

0,5

2,3

1,4

1,0

1,0

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

11(2)% < I изм< I 5 %

I5 %<1 изм<1 20 %

I20 %<1изм<1100%

1100 %<1изм<1120%

1

2

3

4

5

6

1

(Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

1,2

0,8

0,8

0,8

0,8

1,3

1,0

0,9

0,5

0,5

2,0

1,4

1,2

2 - 8

(Счетчик 0,2S;

ТТ 0,5S; ТН 0,5)

1,0

1,0

1,9

1,2

1,0

0,8

0,8

2,6

1,7

1,4

0,5

0,5

4,8

3,0

2,3

9 - 10 (Счетчик 0,2S;

ТТ 0,5S;)

1,0

1,8

1,0

0,8

0,8

2,5

1,5

1,1

0,5

4,7

2,8

1,9

Номер ИК

cosф

Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

12% < I изм< I 5 %

I5 %<1 изм<1 20 %

120 %<1изм<1100%

1100 %<1изм<1120%

1

2

3

4

5

6

1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

2,3

2,0

1,7

1,7

0,5

2,0

1,6

1,5

1,5

2 - 8 (Счетчик 0,5;

ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,8

2,0

1,8

1,8

9 - 10 (Счетчик 0,5;

ТТ 0,5S;)

0,8

4,1

2,7

2,1

2,1

0,5

2,7

1,9

1,6

1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±A), с_____________________________________________________________

Пр имечания

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1 до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

от +21 до +25

- для счетчиков реактивной энергии

от +18 до +22

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +5 до +35

- для УСПД

от +10 до +25

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД ЭКОМ-3000:

- средняя наработка до отказа, ч, не менее

75000

УСПД RTU-327:

- средняя наработка до отказа, ч, не менее

35000

сервер синхронизации времени ССВ-1Г:

- средняя наработка на отказ, ч, не менее

22000

- время восстановления, ч

2

устройство синхронизации времени УСВ-3: - среднее время наработки на отказ, ч

45000

- время восстановления, ч

2

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции шкалы времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции шкалы времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции шкалы времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Тип

Количество

1

2

3

Трансформатор тока элегазовый

ТРГ-УЭТМ®-220 IV ХЛ1

3

Трансформатор тока

ТОЛ-НТЗ-10

21

Продолжение таблицы 6

1

2

3

Трансформатор тока

Т-0,66 У3

6

Трансформатор напряжения антирезонансный элегазовый

ЗНГ-УЭТМ®-220 УХЛ1

3

Трансформатор напряжения

ЗНОЛП-НТЗ-10

12

Счетчик электрической энергии трехфазный многофункциональный

А1802RALQ-P4GB-DW-4

10

Устройство сбора и передачи данных

ЭКОМ-3000

1 шт.

Устройство сбора и передачи данных

RTU-327

1 шт.

Сервер синхронизации времени

ССВ-1Г

1 шт.

Устройство синхронизации времени

УСВ-3

1 шт.

Формуляр

5658-ФПИ-98/07/14.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС Тумнин Дальневосточной ЖД - филиала ОАО «РЖД» в границах Хабаровского края». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, Новая Басманная ул., д. 2 Телефон: +7 (499) 262-99-01

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, Новая Басманная ул., д. 2 Телефон: +7 (499) 262-99-01

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87407-22 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Читаэнергосбыт» 2 очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Читаэнергосбыт» 2 очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер филиала ПАО «Россети Сибирь» - «Читаэнерго» с программным обеспечением (ПО) «АльфаЦЕНТР» и сервер филиала ПАО «Россети Сибирь» - «Бурятэнерго» с ПО «Пирамида-Сети», устройства синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Для ИК № 1 цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер филиала ПАО «Россети Сибирь» - «Читаэнерго».

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер филиала ПАО «Россети Сибирь» -«Бурятэнерго».

На серверах филиала ПАО «Россети Сибирь» - «Читаэнерго» и филиала ПАО «Россети Сибирь» - «Бурятэнерго» выполняется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От серверов один раз в сутки в автоматическом режиме информация в виде в виде xml-файлов установленных форматов передается на АРМ по каналу связи сети Internet.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера филиала ПАО «Россети Сибирь» - «Читаэнерго», часы сервера филиала ПАО «Россети Сибирь» - «Бурятэнерго» и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера филиала ПАО «Россети Сибирь» - «Читаэнерго» с часами соответствующего УСВ осуществляется каждые 30 мин, корректировка часов сервера филиала ПАО «Россети Сибирь» - «Читаэнерго» производится при расхождении с часами соответствующего УСВ более ±1 с.

Сравнение показаний часов сервера филиала ПАО «Россети Сибирь» - «Бурятэнерго» с часами соответствующего УСВ осуществляется с установленным интервалом проверки текущего времени, корректировка часов сервера филиала ПАО «Россети Сибирь» -«Бурятэнерго» производится при расхождении с часами соответствующего УСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера филиала ПАО «Россети Сибирь» - «Читаэнерго» осуществляется во время сеанса связи со счетчиком, но не реже одного раза в 30 мин. Корректировка часов счетчиков производится при расхождении показаний с часами сервера филиала ПАО «Россети Сибирь» - «Читаэнерго» более ±2 с.

Сравнение показаний часов счетчиков с часами сервера филиала ПАО «Россети Сибирь» - «Бурятэнерго» осуществляется во время сеанса связи со счетчиком раз в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера ПАО «Россети Сибирь» - «Бурятэнерго» более ±3 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001, указывается в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР» и ПО «Пирамида-Сети».

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

ПО «Пирамида-Сети» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида-Сети». Метрологически значимая часть ПО указана в таблице 2. Уровень защиты ПО «Пирамида-Сети» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕН

[ТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 2 - Идентификационные данные ПО «Пирамида-Сети»

Ид ентиф икацион-ные данные (признаки)

Ид ентиф икацион-ное наименование

ПО

Binary

Pack

Controls.dll

Check Data Integrity, dll

Coml ECFunc-tions.dll

ComMod-busFunc-tions.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

EB1984E

0072ACF

E1C7972

69B9DB1

5476

E021CF9

C974DD

7EA9121

9B4D47

54D5C7

BE77C56 55C4F19F 89A1B412 63A16CE

27

AB65EF4 B617E4F7 86CD87B 4A560FC

917

Значение

Сот

StdFunc-tions.dll

DateTime-Рго-cessing.dll

Safe Values DataUp-date.dll

Simple Verify Data

Statuses.dll

Summary Check CRC.dll

Values DataProce ssing.dll

не ниже 8.0

ЕС9А864

D1C26A2

B6740D

3419A3

ВС1А42

763860В

B6FC8A

В

61C1445B

EFCC55

013E6FE

71F3713E

F55C7FEC

B04C7F9

E91291D

1081A4C

60C1DA

FF5CAF8

BB4244D

A6F8059

F0C2DE9

D056CD6

B1C056F

4A085C6

79323644

5F1BB6E

Е373

A4D

A3 9

30D5

E645

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 3 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но

мер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электроэнергии

Метрологические характеристики ИК

ТТ

TH

Счетчик

УСВ

Г раницы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

2

3

4

5

6

7

8

9

10

1

ПС 110 кВ Беклемишево, ОРУ-ИОкВ, 1 СШ 110 кВ, яч.2, ВЛ-110 кВ СБ-123 (ПС 110 кВ Сосново-Озерская - ПС 110 кВ Беклемишево)

ТОГФ-ИО

Кл.т. 0,5 300/5

Per. №44640-11 Фазы: А, В, С

НАМИ-110УХЛ1

Кл.т. 0,5

1 ЮООО/х/З/ЮО/х/З

Per. №24218-08 Фазы: А, В, С

A1802RALQ-P4G-DW-4

Кл.т. 0,2S/0,5

Per. № 31857-06

УССВ-2 Per. № 54074-13

HP Proliant ML350R

Активная

Реактивная

2,3

3,0

4,6

2

ПС 35 кВ Те-лемба, РУ-35 кВ, СШ35 кВ, Ввод 35 кВ Т-1

ТВИ-35

Кл.т. 0,5S 200/1

Per. №37159-08 Фазы: А, С

НАМИ-35 УХЛ1 Кл.т. 0,5 35000/100

Per. № 19813-05 Фазы: АВС

A1805RL-P4GB-DW-4

Кл.т. 0,5S/l,0

Per. № 31857-06

СТВ-01 Per. № 49933-12

HP Proliant

ML 350

Активная

Реактивная

1,3

2,5

  • 3.3

  • 6.4

3

ПС 35 кВ Те-лемба, РУ-35 кВ, СШ35 кВ, Ввод 35 кВ Т-2

ТВИ-35

Кл.т. 0,5S 200/1

Per. №37159-08 Фазы: А, С

НАМИ-35 УХЛ1 Кл.т. 0,5 35000/100

Per. № 19813-05 Фазы: АВС

A1805RL-P4GB-DW-4

Кл.т. 0,5S/l,0

Per. № 31857-06

Активная

Реактивная

1,3

2,5

  • 3.3

  • 6.4

Продолжение таблицы 3

1

2

3

4

5

6

7

8

9

10

4

ПС 110 кВ Никольская, РУ-10 кВ, 1 СШ 10 кВ, яч.З, ВЛ-10 кВ ф.Н-3 Харауз

ТЛК-СТ-10

Кл.т. 0,5 100/5

Per. № 58720-14

Фазы: А, С

НАМИТ-10-2 Кл.т. 0,5 10000/100

Per. № 16687-13

Фазы: АВС

A1802RL-P4GB-W-3

Кл.т. 0,2S/0,5

Per. № 31857-06

CTB-01 Per. № 49933-12

HP Proliant

ML 350

Активная

Реактивная

2,3

3,0

4,6

5

ТП-349-31 ВЧТ 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1

Т-0,66 УЗ

Кл.т. 0,5 400/5

Per. №71031-18 Фазы: А, В, С

-

МИР C-07.05S-230-5(10)-RP-Q-

D

Кл.т. 0,5S/l,0

Per. №61678-15

Активная

Реактивная

1,0

2,1

3,2

5,5

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

  • 1.   В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.

  • 2.   Характеристики погрешности ПК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях указана для ПК №№ 2, 3 для тока 2 % от 1НОм, для остальных ПК - для тока 5 % от 1НоМ; coscp = 0,8инд.

  • 4.   Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденных типов, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АПИС КУЭ как его неотъемлемая часть.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

5

Нормальные условия: параметры сети:

напряжение, % от Uном

от 95 до 105

ток, % от 1ном

для ИК №№ 2, 3

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

ток, % от 1ном

для ИК №№ 2, 3

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +35

температура окружающей среды в месте расположения серверов, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа А1800:

среднее время наработки на отказ, ч, не менее

120000

среднее время восстановления работоспособности, ч

2

для счетчиков типа МИР С-07:

среднее время наработки на отказ, ч, не менее

290000

среднее время восстановления работоспособности, ч

2

для УССВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для СТВ-01:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

2

для серверов:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков типа А1800: тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

180

при отключении питания, лет, не менее

10

для счетчиков типа МИР С-07: тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

290

при отключении питания, лет, не менее

10

для серверов:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформаторы тока

ТОГФ-110

3

Трансформаторы тока измерительные

ТВИ-35

4

Трансформаторы тока

ТЛК-СТ-10

2

Продолжение таблицы 5

1

2

3

Трансформаторы тока

Т-0,66 У3

3

Трансформаторы напряжения антирезонансные

НАМИ-110 УХЛ1

3

Трансформаторы напряжения

НАМИ-35 УХЛ1

2

Трансформаторы напряжения

НАМИТ-10-2

1

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800

4

Счетчики электрической энергии

МИР С-07

1

У стройства синхронизации системного времени

УССВ-2

1

Комплексы измерительно-вычислительные

СТВ-01

1

Сервер филиала ПАО «Россети Сибирь» -«Читаэнерго»

HP Proliant ML 350R

1

Сервера филиала ПАО «Россети Сибирь» -«Бурятэнерго»

HP Proliant ML 350

1

Паспорт-формуляр

ЧЭС.753606.247.ПФ

1

Методика поверки

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием

АИИС КУЭ АО «Читаэнергосбыт» 2 очередь», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.

Правообладатель

Акционерное общество «Читаэнергосбыт» (АО «Читаэнергосбыт»)

ИНН 7536066430

Адрес: 672039, г. Чита, ул. Бабушкина, д. 38

Телефон: (3022) 23-33-99

Факс: (3022) 23-33-98

Web-сайт: e-sbyt.ru

E-mail: delo@e-sbyt.ru

Изготовитель

Акционерное общество «Читаэнергосбыт» (АО «Читаэнергосбыт»)

ИНН 7536066430

Адрес: 672039, г. Чита, ул. Бабушкина, д. 38

Телефон: (3022) 23-33-99

Факс: (3022) 23-33-98

Web-сайт: e-sbyt.ru

E-mail: delo@e-sbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

ИНН 9731056291

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87389-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная трубопоршневая Сапфир МН-100-6,3-0,05

Назначение средства измерений

Установка поверочная трубопоршневая Сапфир МН-100-6,3-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

ТПУ состоит из цилиндрического калиброванного участка, шарового поршня, сигнализаторов (детекторов) прохода, крана-манипулятора, камеры загрузки-выгрузки шарового поршня. Калиброванный участок ТПУ начинается от первого по потоку сигнализатора (детектора) и заканчивается вторым по потоку сигнализатором (детектором).

Тип исполнения ТПУ - передвижная (мобильная).

При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) -прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

Общий вид ТПУ представлен на рисунке 1.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид ТПУ

Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки сигнализаторов (детекторов).

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

2_

3

1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на сигнализаторы (детекторы) ТПУ

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

Системнефтегаз" Я -АПФИР МН Пор - б,з - o,osl
ООО "I С'- ТПУ САПФИР

ТУ 4213-002-61165459-2009 заводской[Гз~| дата выпуска Пой~]

Место нанесения знака утверждения типа

ДАВЛЕНИЕ РАБОЧЕЕ, МПа

ДИАПАЗОН РАСХОДОВ, М3/Ч         \\

ВНУТРЕННИЙ ДИАМЕТР КАЛИБРОВАННОГО V УЧАСТКА ФАКТИЧЕСКИЙ, ММ

ТОЛЩИНА СТЕНКИ КАЛИБРОВАННОГО УЧАСТКА, ММ

МАТЕРИАЛ КАЛИБРОВАННОГО УЧАСТКА НОМИНАЛЬНАЯ ВМЕСТИМОСТЬ, М3

143

Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера

Лист № 4 Всего листов 6 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон объемного расхода жидкости, м3

от 8 до 100

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении   (воспроизведении   единицы)   объема

жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, %

±0,05

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 1)

от 0,475 до 0,525

Измеряемая среда

жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды)

Температура измеряемой среды, °С

от +5 до +90

Избыточное давление измеряемой среды, МПа, не более

6,3

Плотность измеряемой среды, кг/м3

от 800 до 1200

Вязкость кинематическая измеряемой среды, сСт

от 0,55 до 150

Наличие свободного воздуха

не допускается

Габаритные размеры, мм, не более:

  • - длина

  • - ширина

  • - высота

6300

2020

2000

Масса, кг, не более

3100

Условия эксплуатации:

  • - температура окружающей среды, °С

  • -  относительная влажность при температуре +25°С, %, не более

  • - атмосферное давление, кПа

от -40 до +50

80

от 84 до 107

Средний срок службы, лет Средняя наработка на отказ, ч

8

3000

1) определяется при поверке ТПУ

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная трубопоршневая

Сапфир МН-100-6,3-0,05, зав. № 43

1 шт.

Руководство по эксплуатации

ТПУ.00.00.000 РЭ

1 экз.

Паспорт

ТПУ02.00.00.000 ПС

1 экз.

Комплект запасных частей, инструментов и принадлежностей

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и работа» документа «Установки поверочные трубопоршневые Сапфир МН. Руководство по эксплуатации. ТПУ.00.00.000 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883

Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а

Телефон: +7 (34767) 3-43-60

Изготовитель

Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883

Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а

Телефон: +7 (34767) 3-43-60

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87390-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная трубопоршневая Сапфир МН-500-6,3-0,05

Назначение средства измерений

Установка поверочная трубопоршневая Сапфир МН-500-6,3-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

ТПУ состоит из цилиндрического калиброванного участка, шарового поршня, сигнализаторов (детекторов) прохода, крана-манипулятора, камеры загрузки-выгрузки шарового поршня. Калиброванный участок ТПУ начинается от первого по потоку сигнализатора (детектора) и заканчивается вторым по потоку сигнализатором (детектором).

Тип исполнения ТПУ - передвижная (мобильная).

При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) -прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

Общий вид ТПУ представлен на рисунке 1.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид ТПУ

Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки сигнализаторов (детекторов).

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на сигнализаторы (детекторы) ТПУ

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

]

Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера.

Место нанесения знака утверждения типа

Лист № 4 Всего листов 6 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон объемного расхода жидкости, м3

от 40 до 500

Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении   (воспроизведении   единицы)   объема

жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, %

±0,05

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 1)

от 2,375 до 2,625

Измеряемая среда

жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды)

Температура, °С

от +5 до +90

Избыточное давление, МПа, не более

6,3

Плотность измеряемой среды, кг/м3

от 800 до 1200

Вязкость кинематическая, сСт

от 0,55 до 150

Наличие свободного воздуха

не допускается

Габаритные размеры, мм, не более:

  • - длина

  • - ширина

  • - высота

7000

2250

2700

Масса, кг, не более

9700

Условия эксплуатации:

  • - температура окружающей среды, °С

  • -  относительная влажность при температуре +25°С, %, не более

  • - атмосферное давление, кПа

от -45 до +50

80

от 84 до 107

Средний срок службы, лет Средняя наработка на отказ, ч

8

3000

1) определяется при поверке ТПУ

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная трубопоршневая

Сапфир МН-500-6,3-0,05, зав. № 38

1 шт.

Руководство по эксплуатации

ТПУ.00.00.000 РЭ

1 экз.

Паспорт

ТПУ04.00.00.000 ПС

1 экз.

Комплект      запасных      частей,

инструментов и принадлежностей

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и работа» документа «Установки поверочные трубопоршневые Сапфир МН. Руководство по эксплуатации. ТПУ.00.00.000 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883

Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а

Телефон: +7 (34767) 3-43-60

Изготовитель

Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883

Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а

Телефон: +7 (34767) 3-43-60

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87391-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы ПУИ 067

Назначение средства измерений

Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы ПУИ 067 (далее по тексту - датчики) предназначены для измерения угловых перемещений ротора датчика и преобразования их в электрические сигналы переменного тока, амплитуды напряжений которых отображают синусную и косинусную зависимости от углового перемещения ротора.

Описание средства измерений

Конструктивно датчик состоит из двух частей: статора и ротора, непосредственно встраиваемых в изделие в соответствующие посадочные места.

Датчик функционально состоит из индукционного преобразователя угла (далее по тексту - ИПУ) и кольцевого трансформатора (далее по тексту - КТ).

Принцип действия датчика заключается в следующем - при подаче напряжения питания, сигнал с первичной обмотки КТ индуцируется на вторичную обмотку КТ и далее поступает на входную обмотку ИПУ, при этом в выходных обмотках ИПУ наводятся ЭДС, амплитуды которых находятся в синусной и косинусной функциональной зависимости от угла поворота ротора.

КТ предназначен для передачи напряжения возбуждения на ротор датчика бесконтактным способом. КТ представляет собой индукционный трансформатор переменного тока, состоящий из кольцевых ротора и статора, разделенных воздушным зазором, с диаметральными обмотками. Первичная обмотка КТ, являющаяся обмоткой возбуждения датчика, располагается на статоре, вторичная обмотка - на роторе.

ИПУ является двухполюсным вращающимся трансформатором с синусоидально-распределенными обмотками на роторе и статоре, по две обмотки на каждом. Входная обмотка ИПУ располагается на роторе и соединена со вторичной обмоткой КТ. Замкнутая квадратурная обмотка ИПУ располагается на роторе. Выходные синусная и косинусная обмотки ИПУ располагаются на магнитопроводе статора.

Для внешнего соединения датчик имеет контакты, расположенные на статоре. Нанесение знака поверки и знака утверждения типа на преобразователи не предусмотрено. Внешний вид преобразователя, место обозначения индекса и заводского номера представлен на рисунке 1.

Место нанесения индекса датчика

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика ПУИ 067

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики датчика

Наименование характеристики

Значение

Диапазон измерений угловых перемещений

от 0° до 360°

Выходной сигнал

Напряжения переменного тока, отображающие синусную и косинусную зависимости амплитуды напряжений от углового перемещения ротора датчика

Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений

±10'

Пределы допускаемой дополнительной абсолютной погрешности измерений угловых перемещений от воздействия повышенной и пониженной температуры

±5'

Примечания

  • 1 Нормальные климатические условия характеризуются температурой окружающей среды от плюс 15 °С до плюс 35 °С, относительной влажностью воздуха от 45 % до 75 % и атмосферным давлением от 8.6^ 104 до 10,6^ 104 Па (от 645 до 795 мм рт. ст.). При температуре воздуха свыше плюс 30 °С относительная влажность не должна превышать 70 %.

  • 2 Указанное значение дополнительной абсолютной погрешности измерений угловых перемещений от воздействия повышенной и пониженной температуры нормируется при воздействии пониженной температуры в диапазоне от минус 60 °С до плюс 15 °С и при воздействии от повышенной температуре в диапазоне от плюс 35°С до плюс 100 °С.

  • 3 Указанные значения погрешностей достигаются при использовании датчика с аналого-цифровым преобразователем сигналов вращающихся трансформаторов, представляющим собой одноотсчетный одноканальный преобразователь «амлитуда-код», применяемым в качестве источника синусоидальных напряжений для питания обмоток возбуждения датчиков и в качестве преобразователя амплитуды выходных напряжений датчиков в двоичные коды, пропорциональные углу поворота роторов датчиков и имеющим разрешение не менее 14 разрядов в отсчете.

Таблица 2 - Основные технические характеристики датчика

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 4000 Гц, В

6,0 ± 0,5

Потребляемый ток, А, не более

0,050

Коэффициент трансформации, не менее

0,2

Диапазон температуры окружающей среды, °С

от - 60 до + 100

Масса, кг, не более

0,450

Габаритные размеры, мм

- диаметр

73-0,013

- высота

35-0,062

Знак утверждения типа

наносится на титульных листах эксплуатационной документации типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик

СДАИ.401261.007

1 шт.

Формуляр

СДАИ.401261.007ФО

1 экз.

Ведомость эксплуатационных документов

СДАИ.401261.007ВЭ

1 экз.

Руководство по эксплуатации

СДАИ.401261.007РЭ

1 экз.

Руководство по эксплуатации, опись альбома

СДАИ.401261.007ОП

1 экз.

Г абаритный чертеж

СДАИ.401261.007ГЧ

1 экз.

Схема электрическая подключения

СДАИ.401261.007Э5

1 экз.

Методика поверки

1 экз.

Примечание - Ведомость эксплуатационных документов, руководство по эксплуатации, опись альбома, габаритный чертеж, схема электрическая подключения поставляются с первой партией датчиков, отправляемых в каждый адрес, далее при корректировке документа и по требованию потребителя по отдельному договору.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации СДАИ.401261.007РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Датчик угла поворота - синусно-косинусный вращающийся трансформатор ПУИ 067. Технические условия СДАИ.401261.007ТУ.

Правообладатель

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон (факс): (8412) 56-55-63, 55-14-99

E-mail: info@niifi.ru

Изготовитель

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон (факс): (8412) 56-55-63, 55-14-99

E-mail: info@niifi.ru

Испытательный центр

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87392-22 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные гидравлические SUBRAMAX ГИМ

Назначение средства измерений

Машины испытательные гидравлические SUBRAMAX ГИМ (далее - машины) предназначены для измерений силы, и перемещения подвижной траверсы (опционально) при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг, срез, разрыв, отрыв, разрыв шва в пределах своих технических и метрологических характеристик.

Описание средства измерений

Принцип действия машин основан на преобразовании гидравлической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным датчиком силы или тензорезистор-ным датчиком давления гидропривода в электрический сигнал, изменяющийся пропорционально нагрузке.

Конструктивно машины состоят из основания силозадающего модуля с гидроприводом, электрогидравлического шкафа управления, системы измерения и управления с персональным компьютером (опция).

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком.

Перемещение подвижной траверсы измеряется с помощью тросового датчика перемещений. Канал измерения перемещения подвижной траверсы является опцией по заказу потребителя.

Система измерения и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Машины выпускаются в вертикальном и горизонтальном исполнениях и отличаются между собой внешним видом, значениями диапазонов и погрешностей измерений, а также значениями ряда технических характеристик.

Для увеличения решаемых функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (температурные и климатические камеры, печи).

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на идентификационную табличку методом ударного клейма или гравировки. Сама идентификационная табличка располагается на фронтальной стороне машин.

Нанесение знака поверки на корпус машин не предусмотрено.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование корпуса машин посредством нанесения специальной наклейки с

Лист № 2 Всего листов 14 логотипом «SUBRAMAX» на стык подвижной траверсы с тензорезисторным датчиком силы и/или стык боковой панели с нижней плитой.

Общий вид машин с указанием мест пломбировки (показаны стрелками) приведен на рисунках 1.1 - 4.

Пример пломбирующей наклейки приведен на рисунке 5. Пример типовой идентификационной таблички с местом нанесения заводского номера и знака утверждения типа приведён на рисунке 6.

Обозначение моделей машин в общем виде следующее:

SUBRAMAX rHMW-D-XXX-Z-V-G

SUBRAMAX ГИМ - общее наименование типа;

W - тип исполнения:

а) У - универсальная;

б) С - сжатия;

в) Г - горизонтальная;

г) Д - динамическая;

D - исполнение: I, II, III, IV, V, VI, VII, VIII, IX, X (данный индекс присутствует только в обозначении машин универсальных и сжатия).

ХХХ - верхний предел измерения силы в кН;

Z - способ обработки данных испытаний и управления машиной при испытаниях:

а) М - управление ручное и обработка данных на ПК;

б) А - автоматическое управление и обработка данных на ПК;

в) Р - ручное управление и обработка данных на пульте оператора.

Y - пределы допускаемой относительной погрешности измерений силы:

а) 1 - ±1 %;

б) 05 - ±0,5 %.

G - нижний предел измерений силы, % от верхнего предела измерений:

а) 04 - 0,4 %

б) 1 - 1 %

в) 2 - 2 %

г) 4 - 4 %

д) 6 - 6 %.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.1 -

Общий вид машин испытательных гидравлических SUBRAMAX ГИ-

МУ-I-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.2 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМУ-

II-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.3 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМУ-

Ш-ХХХ-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.4 -

Общий вид машин испытательных гидравлических SUBRAMAX ГИ-

МУ-IV-XXX-Z-Y-G

JI. П Jh

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.5 -

Общий вид машин испытательных гидравлических SUBRAMAX ГИ-

МУ-V-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.6 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМУ-

VI-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.7 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМУ-VII-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.8 -

Общий вид машин испытательных гидравлических SUBRAMAX ГИ-

МУ-VIII-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru
Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1.9 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМУ-IX-XXX-Z-Y-G

Рисунок 1.10 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМУ-Х-ХХХ-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.1 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМС-I-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.2 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМС-11-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.4 -Общий вид машин испытательных

Рисунок 2.3 -

Общий вид машин испытательных гидравлических

SUBRAMAX

ГИМС-Ш-ХХХ-гидравлических SUBRAMAX

ГИМС-IV-

Z-Y-G       ХХХ-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.5 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМС-

V-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.6 - Общий вид

машин испытательных гидравлических SUBRAMAX

ГИМС-VI-XXX-Z-Y-G

Рисунок 2.7 -

Общий вид машин испытательных гидравлических SUBRAMAX

ГИМС-VII-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.8 -

Общий вид машин испытательных гидравлических

SUBRAMAX

ГИМС-VIII-ХХХ-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.9 - Общий вид машин испытательных гидравлических SUBRAMAX ГИМС-IX-XXX-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2.10 - Общий вид машин испытательных гидравлических SUBRAMAX ГИММ-ХХХ-Z-Y-G

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3.1 - Общий вид машин

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3.2 - Общий вид машин

испытательных гидравлических

SUBRAMAX ГИМД-ХХХ-Z-Y-G с верхним

испытательных гидравлических

SUBRAMAX ГИМД-ХХХ-Z-Y-G с верхним

пределом измерений до 250 кН              пределом измерений св. 250 кН

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 4 - Общий вид машин испытательных гидравлических

SUBRAMAX ГИМГ-ХХХ-Z-Y-G

чи. ini-Г:

Рисунок 5 - Пример пломбирующей наклейки

Место нанесения

заводского номера

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Место нане-

сения знака утверждения типа

Рисунок 6 - Пример типовой идентификационной таблички

Программное обеспечение

Программное обеспечение «Max-Test» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Max-Test»

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Модель

Верхний предел измерений силы, кН,

(XXX)

Нижний предел диапазона измерений силы, % от верхнего предела измерений (G)

Пределы допускаемой относительной погрешности измерений силы, % (Y)

Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм

ГИМУ-D-lOO-Z-l-G

100

1; 2; 4; 6

±1,0

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

raMY-D-100-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-300-Z-l-G

300

1; 2; 4; 6

±1,0

ГИМУ-0-300^-05^

0,4; 1; 2; 4

±0,5

ГИМУ-О-500-Z-l-G

500

1; 2; 4; 6

±1,0

raMy-D-500-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-600-Z-l-G

600

1; 2; 4; 6

±1,0

raMy-D-600-Z-05-G

0,4; 1; 2; 4

±0,5

Продолжение таблицы 2

Модель

Верхний предел измерений силы, кН,

(XXX)

Нижний предел диапазона измерений силы, % от верхнего предела измерений (G)

Пределы допускаемой относительной погрешности измерений силы, % (Y)

Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм

ГИМУ-D-lOOO-Z-l-G

1000

1; 2; 4; 6

±1,0

raMY-D-1000-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-1500-Z-l-G

1500

1; 2; 4; 6

±1,0

rMtfy-D-1500-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-2000-Z-l-G

2000

1; 2; 4; 6

±1,0

rMtfy-D-2000-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-3000-Z-l-G

3000

1; 2; 4; 6

±1,0

raMy-D-3000-Z-05-G

0,4; 1; 2; 4

±0,5

ГИМУ-О-4000-Z-l-G

4000

1; 2; 4; 6

±1,0

ГИМУ-0-4000^-05^

0,4; 1; 2; 4

±0,5

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

ГИМУ-О-5000-Z-l-G

5000

1; 2; 4; 6

±1,0

ГИМУ-0-5000^-05^

0,4; 1; 2; 4

±0,5

ГИМД-50-Z-l-G

50

1; 2; 4; 6

±1,0

ГИМД-50-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМД-100-Z-l-G

100

1; 2; 4; 6

±1,0

ГИМД-100-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМД-250-Z-l-G

250

1; 2; 4; 6

±1,0

ГИМД-250-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМД-500-Z-l-G

500

1; 2; 4; 6

±1,0

ГИМД-500-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМД-750-Z-l-G

750

1; 2; 4; 6

±1,0

ГИМД-750-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМД-1000-Z-l-G

1000

1; 2; 4; 6

±1,0

ГИ\1Д-1000-/-05-Ст

0,4; 1; 2; 4

±0,5

Продолжение таблицы 2

Модель

Верхний предел измерений силы, кН,

(XXX)

Нижний предел диапазона измерений силы, % от верхнего предела измерений (G)

Пределы допускаемой относительной погрешности измерений силы, % (Y)

Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм

ГИМГ-100-Z-bG

100

1; 2; 4; 6

±1,0

ГИМГ-100-/-05-Ст

0,4; 1; 2; 4

±0,5

от 0 до 100

ГИМГ-300-Z-bG

300

1; 2; 4; 6

±1,0

от 0 до 200

ГИМГ-300-/-05-Ст

0,4; 1; 2; 4

±0,5

от 0 до 300

ГИМГ-500-Z-bG

500

1; 2; 4; 6

±1,0

от 0 до 400

от 0 до 500

от 0 до 600

от 0 до 700

от 0 до 800

от 0 до 900

ГИМГ-500-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМГ-600-Z-bG

600

1; 2; 4; 6

±1,0

ГИМГ-600-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМГ-1000-Z-bG

1000

1; 2; 4; 6

±1,0

ГИМГ-1000-/-05-Ст G

0,4; 1; 2; 4

±0,5

от 0 до 1000

ГИМГ-1500-Z-bG

1500

1; 2; 4; 6

±1,0

от 0 до 1100

ГИМГ-1500-/-05-Ст G

0,4; 1; 2; 4

±0,5

от 0 до 1200

ГИМГ-2000-Z-bG

2000

1; 2; 4; 6

±1,0

от 0 до 1300 от 0 до 1400 от 0 до 1500 от 0 до 1600 от 0 до 1700 от 0 до 1800

ГИМГ-2000-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМГ-3000-Z-bG

3000

1; 2; 4; 6

±1,0

ГИ\1Г-3000-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМГ-4000-Z-bG

4000

1; 2; 4; 6

±1,0

ГИМГ-4000-/-05-Ст

0,4; 1; 2; 4

±0,5

от 0 до 1900

ГИМГ-5000-Z-bG

5000

1; 2; 4; 6

±1,0

от 0 до 2000

ГИМГ-5000-/-05-Ст

0,4; 1; 2; 4

±0,5

ГИМС-D-IO-Z-I-G

10

1; 2; 4; 6

±1,0

rMWC-D-10-Z-05-G

0,4; 1; 2; 4

±0,5

rMMC-D-50-Z-1-G

50

1; 2; 4; 6

±1,0

ГИМС-1)-50^-05-Ст

0,4; 1; 2; 4

±0,5

ГИМСО-100^-1^

100

1; 2; 4; 6

±1,0

ГИМСО-100^-05^

0,4; 1; 2; 4

±0,5

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

ГИМСО-300^-1^

300

1; 2; 4; 6

±1,0

ГИМСО-300^-05^

0,4; 1; 2; 4

±0,5

ГИМСО-10/300^-1^

10/300

1; 2; 4; 6

±1,0

ГИМСО-10/300^-05^

0,4; 1; 2; 4

±0,5

ГИМСО-500^-1^

500

1; 2; 4; 6

±1,0

ГИМСО-500^-05^

0,4; 1; 2; 4

±0,5

ГИМСО-600^-1^

600

1; 2; 4; 6

±1,0

ГИМСО-600^-05^

0,4; 1; 2; 4

±0,5

ГИМСО-1000^-1^

1000

1; 2; 4; 6

±1,0

ГИМСО-1000^-05^

0,4; 1; 2; 4

±0,5

Продолжение таблицы 2

Модель

Верхний предел измерений силы, кН, (XXX)

Нижний предел диапазона измерений силы, % от верхнего предела измерений (G)

Пределы допускаемой относительной погрешности измерений силы, % (Y)

Диапазон измерений перемещения подвижной траверсы без захватов и приспособлений*, мм

ГИМС-О-1250-Z-bG

1250

1; 2; 4; 6

±1,0

от 0 до 100

от 0 до 200

от 0 до 300

от 0 до 400

от 0 до 500

ГИМС-0-1250^-05^

0,4; 1; 2; 4

±0,5

ГИМС-О-1500^-1^

1500

1; 2; 4; 6

±1,0

ГИМС-0-1500^-05^

0,4; 1; 2; 4

±0,5

ГИМС-0-2000^-1^

2000

1; 2; 4; 6

±1,0

ГИМС-0-2000^-05^

0,4; 1; 2; 4

±0,5

ГИМС-0-2500^-1^

2500

1; 2; 4; 6

±1,0

ГИМС-0-2500^-05^

0,4; 1; 2; 4

±0,5

ГИМС-0-3000^-1^

3000

1; 2; 4; 6

±1,0

ГИМС-0-3000^-05^

0,4; 1; 2; 4

±0,5

ГИМС-О-4000^-1^

4000

1; 2; 4; 6

±1,0

ГИМС-О-4000^-05^

0,4; 1; 2; 4

±0,5

ГИМС-0-5000^-1^

5000

1; 2; 4; 6

±1,0

ГИМС-0-5000^-05^

0,4; 1; 2; 4

±0,5

* - по заказу. Конкретное значение указывается в паспорте.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений перемеще-

±0,2

ния подвижной траверсы* в поддиапазоне от 0 до 25,0 мм включ., мм

±0,1

±0,01

Пределы допускаемой относительной погрешности измерений переме-

±1,0

щения подвижной траверсы* в поддиапазоне св. 25 мм до верхнего пре-

±0,5

дела измерений, %

±0,1

* - по заказу. Конкретное значение указывается в паспорте.

Таблица 4 - Габаритные размеры и масса

Модель

Верхний предел измерений силы, кН

Масса не более, кг

Габаритные размеры (ДхШ*В), мм, не более

ГИМУ-D-IOO-Z-Y-G

100

1450

1835x950x2905

ГИМУ-О-300-Z-Y-G

300

ГИМУ-О-500-Z-Y-G

500

1750

2175x980x3520

ГИМУ-О-600-Z-Y-G

600

ГИМУ-D-IOOO-Z-Y-G

1000

2320

2970x1930x4590

ГИМУ-О-1500-Z-Y-G

1500

4000

920x810x3850

ГИМУ-О-2000-Z-Y-G

2000

5800

2900x1200x5800

ГИМУ-О-3000-Z-Y-G

3000

8500

1700x1400x6500

ГИМУ-О-4000-Z-Y-G

4000

20000

2000x1600x7100

ГИМУ-О-5000-Z-Y-G

5000

22000

2000x1600x7300

ГИМС-D-IO-Z-Y-G

10

700

1000x600x1000

ГИМС-О-50-Z-Y-G

50

1510x1600x1950

ГИМС-D-IOO-Z-Y-G

100

ГИМСО-300-Z-Y-G

300

1200

ГИМС-D-10/3 00-Z-Y-G

10/300

600

ГИМСО-500-Z-Y-G

500

700

ГИМСО-600-Z-Y-G

600

1200

ГИМСО-1000-Z-Y-G

1000

9000

ГИМСО-1250-Z-Y-G

1250

2600x900x2700

ГИМСО-2000-Z-Y-G

2000

ГИМСО-2500-Z-Y-G

2500

ГИМСО-3000-Z-Y-G

3000

ГИМСО-4000-Z-Y-G

4000

ГИМСО-5000-Z-Y-G

5000

ГИМД-50-Z-Y-G

50

2300

1200x2050x3000

ГИМД-100-Z-Y-G

100

ГИМД-250-Z-Y-G

250

2450

1500x2500x3800

ГИМД-500-Z-Y-G

500

3500

1700x3000x4100

ГИМД-750-Z-Y-G

750

4500

1700x3000x4100

ГИМД-1000-Z-Y-G

1000

10500

2360x3600x4200

ГИМГ-100-Z-Y-G

100

21000

19990x1900x1455

ГИМГ-300-Z-Y-G

300

19990x1900x1455

ГИМГ-500-Z-Y-G

500

19990x1900x1455

ГИМГ-600-Z-Y-G

600

19990x1900x1455

ГИМГ-1000-Z-Y-G

1000

19990x1900x1455

ГИМГ-1500-Z-Y-G

1500

19990x1900x1455

ГИМГ-2000-Z-Y-G

2000

19990x1900x1455

ГИМГ-3000-Z-Y-G

3000

19990x1900x1455

ГИМГ-4000-Z-Y-G

4000

19990x1900x1455

ГИМГ-5000-Z-Y-G

5000

19990x1900x1455

Таблица 5.1 - Диапазоны воспроизведений (задания) скорости перемещения подвижной траверсы и скорости нагружения

Наименование характеристики

Значение

Тип исполнения

SUBRAM

[АХ ТИМУ

SUBR.AI

МАХ ГИ

[МС

Верхний предел измерений, кН

о о

о о С<-)

о о

о о

о о о

о о

2000

3000

о о о ■'Г

о о о

о

О

1Г)

о о

о о С<-)

10/300

о о

о о

о о о

1250

о о

2000

2500

3000

о о о ■'Г

о о о

Диапазон воспроизведений (задания) скорости перемещения подвижной траверсы, мм/мин

от 0,01

ДО

100,00

от 0,01 до 80,00

от 0,01 до 60,00

от 0,01 до 50,00

от 0,01 до 50,00

Диапазон воспроизведений (задания) скорости нагружения, кН/с

от 0,2 до 10,0

от 0,2 до 30,0

от 0,2 до 50,0

от 0,5 до

100,0

от 0,02 до

1,00

от 0,08 до

5,00

от 0,2 до 10

от 0,02 до 1 / от 0,2 до 10

от 0,5 до 30,0

от 0,5 до

100,0

Таблица 5.2 - Диапазоны воспроизведений (задания) скорости перемещения подвижной траверсы и скорости нагружения

Наименование характеристики

Значение

Тип исполнения

SUBRAMAX ГИ

[МГ

SUB]

R. AM АХ ГИМД

Верхний предел измерений, кН

о о

о о с<->

о о

о о

о о о

о о

2000

3000

о о о ■'Г

о о о

О

1Г)

о о

о

о о

о

о о о

Диапазон воспроизведений (задания) скорости перемещения подвижной траверсы, мм/мин

от0,01

ДО

100,00

отО 01 до 50,00

от 0,01

ДО

100,00

от 0,01 до 50,00

Диапазон воспроизведений (задания) скорости нагружения, кН/с

от 0,2 ДО 10,0

от 0,2 ДО 30,0

от 0,5 до 50,0

от 0,5

ДО

100,0

от 0,2 ДО 10,0

от 0,5

ДО

10,0

от 0,5

ДО

100,0

Таблица 6 - Параметры электрического питания и условия эксплуатации

Наименование характеристики

Значение

Параметры электрического питания:

380+2О-15

- напряжение переменного тока, В

- частота переменного тока, Г ц

50±1

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и краской на идентификационную табличку.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина испытательная гидравлическая (модель в соответствии с заказом потребителя)

1 шт.

Кабель

-

1 шт.

Пульт оператора1)

-

По заказу

Компьютер персональный1)

-

По заказу

Принтер1)

-

По заказу

Мышь проводная оптическая^

-

По заказу

Клавиатура проводная1)

-

По заказу

Паспорт

SUBRAMAX

ГИМХ.000.00 ПС2)

1 экз.

Руководство по эксплуатации

SUBRAMAX

ГИМХ.000.00 РЭ2)

1 экз.

Таможенный союз. Декларация о соответствии ЕАС

-

1 экз.

Г арантийный талон

-

1 экз.

Расходная комплектация3):

  • - столы сжатия

  • - захваты механические тисочные

  • - захваты механические клиновые

  • - виброопоры

  • - губки плоские

По заказу По заказу По заказу По заказу По заказу

  • 1) - входит в комплектацию в зависимости от модели и поставляется по заявке потребителя

  • 2) - X в соответствии с исполнением (может быть У, С, Г или Д)

  • 3) - расходная комплектация может быть расширена в зависимости от требований потребителя

Сведения о методиках (методах) измерений

приведены в разделе 4.2 «Правила и условия наладки, подготовки к работе, проведения испытаний» руководств по эксплуатации SUBRAMAX ГИМУ.000.00 РЭ, SUBRAMAX ГИМУ.000.00 РЭ, SUBRAMAX ГИМД.000.00 РЭ, SUBRAMAX ГИМГ.000.00 РЭ.

Лист № 14 Всего листов 14 Нормативные документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

ТУ 28.99.39-006-34044552-2020 «Машины испытательные гидравлические SUBRAMAX ГИМ». Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)

ИНН 0264076411

Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20

Тел.: +7 (34783) 3-65-48

E-mail: info@subramax.ru

Web-сайт: www.subramax.ru

Изготовители

Общество с ограниченной ответственностью Научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА») ИНН 0264076411

Адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20 Тел.: +7 (34783) 3-65-48

E-mail: info@subramax.ru Web-сайт: www.subramax.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

ИНН 5029124262 Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Тел.: +7 (495) 481-33-80 E-mail: info@prommashtest.ru

Уникальный номер записи в реестр аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87393-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генератор влажного газа эталонный Вымпел ЭД-300

Назначение средства измерений

Генератор влажного газа эталонный Вымпел ЭД-300 (далее по тексту - генератор) предназначен для воспроизведения объемной доли влаги в газе, температуры точки росы/инея газа и температуры конденсации углеводородов при поверке, калибровке и градуировке рабочих эталонов и средств измерений величин влажности газов и температуры конденсации углеводородов. Генератор предназначен для применения в качестве вторичного эталона в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов.

Описание средства измерений

Принцип действия генератора при воспроизведении парогазовых смесей с заданными значениями величин влажности газа и температуры конденсации углеводородов основан на методе фазового равновесия и методе двух давлений. При реализации метода фазового равновесия, парогазовая смесь с заданным значением температуры точки росы/инея (объемной доли влаги) готовится посредством доведения рабочего газа до состояния насыщения водяными парами при известной температуре над водой или льдом. Рабочий газ с заданной температурой конденсации углеводородов готовится посредством насыщения газа жидкими углеводородами при известной температуре над жидкой фазой углеводородов. При реализации метода двух давлений, рабочий газ доводится до состояния насыщения (парами воды или углеводородов) при определенном повышенном давлении с последующим изотермическим понижением давления до рабочего значения. В качестве рабочего газа используется сжатый воздух (или азот) и метан. В качестве жидких углеводородов могут быть использованы 99,0 % растворы пентана, гексана, гептана, октана, нонана, декана, додекана или их смеси. Генератор работает в динамическом режиме. Воспроизводимые значения величин влажности и температуры конденсации углеводородов для условий измерений определяются расчетным путем из уравнений газового состояния системы рабочий газ - вода или системы рабочий газ - жидкий углеводород.

Генератор конструктивно состоит из комплекта жидкостных термостатов; устройств насыщения и сепарации рабочего газа; задающих, управляющих и коммутирующих пневматических устройств; а также контрольно-измерительного блока для контроля и измерений характеристик рабочего газа. Все устройства объединены в газовую систему, функционально содержащую:

  • - линию осушения газа-носителя;

  • - линию подготовки газа требуемой влажности, содержащую пять термостатов для термостабилизации устройств насыщения газа влагой;

  • - линию насыщения газа углеводородами, содержащую два термостата для термостабилизации устройств насыщения газа углеводородами;

- линию подачи газа к исследуемым средствам измерений.

Общий вид генератора представлен на рисунке 1. Однозначная идентификация генератора осуществляется по изготовленной методом лазерной гравировки табличке, располагаемой на передней панели корпуса генератора. Табличка содержит знак утверждения типа, наименование и заводской номер генератора. Знак поверки наносится на лицевую панель генератора рядом с табличкой. Пломбирование генератора не предусмотрено. К данному типу относится генератор влажного газа эталонный Вымпел ЭД-300 заводской №1.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 1 -Общий вид генератора и обозначение мест нанесения знака утверждения типа, заводского номера и знака поверки

Программное обеспечение

В генераторе используются программное обеспечение (ПО), устанавливаемое на персональном компьютере пользователя прибора и позволяющее дистанционное считывание измерительной информации, обработку результатов измерений, построение графиков измерений, расчет воспроизводимых значений и сохранения данных. ПО является метрологически значимым. Версия ПО отображаются на мониторе компьютера при запуске программы. Влияние встроенного программного обеспечения на метрологические характеристики генератора, учтено при их нормировании. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные ПО генератора приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВМПЛ1.456.002 Д16.02

Номер версии (идентификационный номер) ПО

2.0.0.0

Цифровой идентификатор ПО

D4-07-F9-96-11-78-4D-C4-93-2C-A9-14-6C-

29-11-A3

Алгоритм вычисления контрольной суммы ПО

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения объемной доли влаги, млн-1

от 0,1 до 450000

Диапазон воспроизведения температуры точки росы/инея, °С

от -100 до +65

Диапазон воспроизведения температуры конденсации углеводородов, °С

от -50 до +30

Пределы допускаемой относительной погрешности генератора, при воспроизведении объемной доли влаги, %

±1,9

Пределы допускаемой абсолютной погрешности генератора, при воспроизведении температуры точки росы/инея, °С:

  • - в диапазоне от минус 100 °С до минус 60 °С

  • - в диапазоне от минус 60 °С (включительно) до плюс 65 °С

±0,14

±0,10

Пределы допускаемой абсолютной погрешности генератора, при воспроизведении температуры конденсации углеводородов, °С

±0,24

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон рабочих давлений в газовой системе генератора, МПа

от 0,001 до 30,0

Предельный расход газа на выходе эталона, л/мин

5

Площадь, занимаемая генератором, не более, м2

30

Масса генератора, не более, кг

500

Номинальное значение напряжения питания переменного тока частотой 50 Гц, В

220

Потребляемая мощность, В^А, не более

25000

Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %

от +15 до +25 не более 80 %

Знак утверждения типа наносится на табличку на лицевой панели генератора методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.

Лист № 4

Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Линия осушения газа-носителя

1

Линия подготовки влажного газа

1

Линия насыщения газа углеводородами

1

Контрольно-измерительный блок

1

Термометр сопротивления платиновый эталонный ПТСВ-2-3

3

Измеритель-регулятор температуры многоканальный прецизионный МИТ 8.15

1

Калибратор давления CPG 2500

1

«Генератор влажного газа эталонный Вымпел ЭД-300. Паспорт»

1

«Генератор влажного газа эталонный Вымпел ЭД-300. Правила содержания и применения»

1

«ГСИ. Генератор влажного газа эталонный Вымпел ЭД-300. Методика поверки»

1

Свидетельство о первичной поверке генератора влажного газа эталонного Вымпел ЭД-300

1

Сведения о методиках (методах) измерений приведены в документе ВМПЛ2.547.001 РЭ «Генератор влажного газа эталонный Вымпел ЭД-300 зав. № 1. Руководство по эксплуатации», раздел 5.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. №2885.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес регистрации: 143530, Московская обл. Истринский р-он, г. Дедовск, Школьный пр-д, д. 11

E-mail: dedovsk@npovympel.ru

Тел., факс: +7 (495) 992 38 60

Изготовители

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес регистрации и мест осуществления деятельности: 143530, Московская обл. Истринский р-он, г. Дедовск, Школьный пр-д, д. 11

E-mail: dedovsk@npovympel.ru

Тел., факс: +7 (495) 992 38 60

Испытательный центр

Восточно-Сибирский филиал Федеральнго государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102

Юридический адрес: Российская Федерация, 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корп. 11 Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, д. 57 Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87394-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Микроскопы интерференционные «НаноСкан-01»

Назначение средства измерений

Микроскопы интерференционные «НаноСкан-01» (далее - микроскопы) предназначены для бесконтактных измерений параметров шероховатости Rmax, Ra по ГОСТ 25142-82 для производственного оптического контроля.

Описание средства измерений

Принцип действия микроскопа основан на интерференции световых полей, отраженных от опорного зеркала и измеряемой поверхности. Микроскоп реализован по схеме академика В.П. Линника. Восстановление фазы из интерферограмм и получение информации о высоте профиля поверхности проводится методом фазового сдвига. Для этого меняется оптическая длина пути света в опорном канале при помощи сдвига управляемого от компьютера зеркала, закрепленного на пьезоэлементе. Интерферограммы при различных положениях опорного зеркала регистрируются с помощью встроенной видеокамеры и передаются в персональный компьютер, где производится их автоматическая обработка. Результаты измерений в виде двумерного распределения высоты и графиков сечений отображаются на экране компьютера. По полученной информации о высоте профиля поверхности прибором рассчитываются параметры шероховатости Rmax, Ra. Базовая длина для параметров Ra, Rmax определяется по ГОСТ 2789-73 (приложение 1, таблицы 5, 6). Для управления вводом изображений, сдвигом пьезоэлемента, расшифровки интерферограмм и вычисления параметров шероховатости используется специальное программное обеспечение «MicroScan», работающее в операционной среде Microsoft Windows.

Микроскоп состоит из оптической схемы интерферометра Линника, высокоразрешающей видеокамеры, светодиодного осветителя, блока управления пьезоэлементом и ноутбука. Оптическая схема микроскопа позволяет работать в квазимонохроматическом пространственно-когерентном свете.

Конструктивно микроскопы выполнены в виде интерферометра Линника, собранного на вертикальной металлической плите для уменьшения влияния вибраций, закрытого пластиковым кожухом для защиты от внешней засветки и пыли.

Заводские номера содержат цифровое обозначение, наносятся на шильдик методом цифровой лазерной печати на самоклеящуюся пластиковую пленку и наклеиваются на корпус микроскопов, что обеспечивает возможность прочтения номера в процессе эксплуатации.

Пломбирование приборов не предусмотрено. Знак утверждения типа наносится на корпус микроскопов методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

Общий вид микроскопа с обозначением мест нанесения знаков поверки и

утверждения типа представлен на рисунке 1.

Место нанесения знака поверки

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Место нанесения знака утверждения типа

Рисунок 1 - Внешний вид микроскопов

Программное обеспечение

Для управления микроскопом используется оригинальное программное обеспечение MicroScan, разработанное для операционной системы Microsoft Windows.

Программное обеспечение является защищенным: системный блок персонального компьютера оборудован закрывающейся на замок панелью, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путем выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение является открытой системой. Программное обеспечение содержит алгоритм расчета параметров шероховатости по данным, измеренным микроскопом, изменить алгоритм может только производитель. Функция ПО - восстановление формы поверхности по волновому фронту и вычисление параметров шероховатости.

Идентификационные данные программного обеспечения представлены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MicroScan

Номер версии (идентификационный номер) ПО

v 1.0.0.1 и выше

Цифровой идентификатор ПО

-

Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении микроскопа.

Метрологически значимая часть ПО размещается в памяти ПЭВМ. Доступ к метрологически значимой части ПО ограничен наличием пароля.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики микроскопа

Наименование параметра

Значение

Диапазон измерений параметров шероховатости Ra, мкм

от 0,02 до 0,07

Предел допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм, не более

0,0008

Диапазон измерений параметров шероховатости Rmax, мкм

от 0,02 до 0,2

Предел допускаемой абсолютной погрешности измерений параметра шероховатости Rmax, мкм, не более

0,003

Таблица 3 - Технические характеристики микроскопа

Наименование параметра

Значение

Поле зрения, мм, не более

1x1

Длина волны излучения, нм

532

Диапазон показаний параметров шероховатости Rmax, Rz, Ra, Rq по ГОСТ 25142-82, мкм

от 0,0001 до 0,2

Диапазон показаний параметров шероховатости Sz, Sa, Sq по ГОСТ Р ИСО 25178-2-2014, мкм

от 0,0001 до 0,2

Алгоритм расшифровки интерферограмм

метод фазовых шагов

Размерность изображения, пиксель, не менее

1920x1200

Число вводимых градаций яркости, бит, не менее

12

Время измерения и обработки, сек, не более

30

Число шагов для реконструкции интерферограмм методом фазовых шагов, не менее

5

Электропитание от сети переменного тока:

  • - напряжением, В

  • - частотой, Г ц

от 200 до 250

от 50 до 60

Габаритные размеры (длинахширинахглубина), мм, не более

500x250x200

Масса, кг, не более

5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

от +15 до + 25

от 50 до 80

Знак утверждения типа

наносится на корпус микроскопов методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование изделия

Обозначение

Количество

Микроскоп интерференционный:

  • - встроенная видеокамера

  • - осветитель

  • - фазосдвигающие устройство

«НаноСкан-01»

1 шт.

Блок питания осветителя

1 шт.

Персональный компьютер (ноутбук)

1 шт.

Программное обеспечение для расшифровки интерферограмм

MicroScan

1 шт.

Эталонное зеркало

-

1 шт.

Руководство по эксплуатации

АЦБЕ180.00.00.000РЭ

1 шт.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации АЦБЕ180.00.000РЭ глава 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении Государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм»;

Технические условия. АЦБЕ180.00.00.000ТУ. Микроскоп интерференционный «НаноСкан-01».

Правообладатель

Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)

ИНН 7743073940

Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, пом. IV, комн. 1

Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52

Факс: +7 (910) 485-67-82

E-mail: zapros@elektrosteclo.ru

Web-сайт: http://www.elektrosteklo.ru

Изготовители

Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло»)

ИНН 7743073940

Адрес: 119571, г. Москва, ул. 26-ти Бакинских Комиссаров, д. 5, пом. IV, комн. 1

Телефон: +7 (495) 234-59-51, +7 (495) 234-59-52

Факс: +7 (910) 485-67-82

E-mail: zapros@elektrosteclo.ru

Web-сайт: http://www.elektrosteklo.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») ИНН 7702038456

Адрес: 119361 г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1

Всего листов 4

Регистрационный № 87395-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления PLLG

Назначение средства измерений

Датчики давления PLLG (далее - датчики) предназначены для измерений избыточного давления жидкости, порового давления грунта при проведении геотехнического мониторинга грунтового массива на этапе строительства и эксплуатации строительных конструкций, хвостохранилищ, дамб, мониторинге природных объектов.

Описание средства измерений

Принцип действия датчиков давления PLLG основан на использовании зависимости между измеряемым давлением и изменением выходного электрического сигнала чувствительного элемента - первичного преобразователя давления. Выходной электрический сигнал пропорциональный измеряемому давлению поступает в блок преобразования для последующего преобразования в цифровой код.

Конструктивно датчики состоят из герметичных цилиндрических корпусов из нержавеющей стали, с установленными фильтром и прижимной крышкой с одной стороны, и присоединенным кабелем, с другой стороны. В зависимости от исполнения, датчики комплектуются электронными блоками.

Датчики изготавливаются в сорока восьми исполнениях, различающиеся метрологическими и основными техническими характеристиками, условное обозначение которых представлено на рисунке 1.

Заводские номера датчиков в виде цифрового обозначения, наносятся на корпус датчика методом лазерной гравировки

Нанесение знака поверки на корпус датчиков не предусмотрено. Пломбирование датчиков также не предусмотрено.

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 2.

PLLG - __X

______________________________________________________I I_________________________________

1 2

Рисунок 1 - Схема условного обозначения исполнений датчиков

Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков

Позиция

Код

Описание

1

PLLG

Обозначение типа:

2

D01

D21

D22

D23

Интерфейс передачи данных и наличие/отсутствие электронного блока: интерфейс передачи данных RS-485, электронный блок отсутствует; интерфейс передачи данных RS-485, электронный блок в наличии; интерфейс передачи данных LoRaWAN, электронный блок в наличии; интерфейс передачи данных XNB, электронный блок в наличии.

3

А

В

Способ монтажа: устанавливается погружением; устанавливается задавливанием^

4

0,1

0,3

1

3

6

10

20

30

Верхние пределы измерений избыточного давления (ВПИ), кПа: 10

30

100

300

600

1000

2000

3000

5

1

0

Возможность демонтажа: Да

Нет.

Примечание:

1) - только для обозначений с кодами 6; 10; 20; 30.

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид датчиков и места нанесения заводского номера

Программное обеспечение

В датчиках предусмотрено встроенное программное обеспечение (далее - встроенное ПО). Встроенное ПО служит также для обработки и передачи результатов измерений.

Встроенное ПО устанавливается на предприятии-изготовителе в процессе производства датчиков давления, доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО, не ниже

не ниже 6.104

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

ВПИ избыточного давления, кПа

10; 30; 100; 300; 600; 1000; 2000; 30001*

Пределы допускаемой приведенной к ВПИ избыточного давления погрешности, %

±0,1

Примечание:

1) - в зависимости от заказа

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В:

от 9 до 28

Внешние интерфейсы

RS-485; LoRaWAN; XNB 1)

Габаритные размеры (длинахдиаметр) датчика, мм, не более,

217х50

Габаритные размеры электронного блока (длинахширинахвысота), мм, не более

160x80x55

Общая масса (без батареи), кг, не более

1,5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

От -10 до +60

Средняя наработка на отказ, час

100000

Средний срок службы, лет

10

Примечание:

1) - в зависимости от заказа

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления

PLLG

1 шт.

Паспорт

МПГТ.406239.014ПС

1 экз.

Руководство по эксплуатации

МПГТ.406239.014РЭ

1 экз.1-*

Примечание:

1) - поставляется на одну партию

Сведения о методиках (методах) измерений

приведены в разделах 2, 3 и 6 документа МПГТ.406239.014РЭ «Датчики давления PLLG. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

МПГТ.406239.014 ТУ Датчики давления PLLG. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно-техническое производственное предприятие «Горизонт-М» (ООО «НТП «Горизонт-М»)

ИНН 7731314950

Юридический адрес: 143026, г. Москва, Сколково инновационного центр тер., Большой б-р, д. 42, стр.1, офис 334

Адрес месте осуществления деятельности: 129926, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14

Тел.: +7 (495) 909-12-84

E-mail: info@ntpgorizont.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-техническое производственное предприятие «Горизонт-М» (ООО «НТП «Горизонт-М»)

ИНН 7731314950

Юридический адрес: 143026, г. Москва, Сколково инновационного центр тер., Большой б-р, д. 42, стр.1, офис 334

Адрес месте осуществления деятельности: 129926, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14

Тел.: +7 (495) 909-12-84

E-mail: info@ntpgorizont.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

ИНН 5029124262

Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2022 г. № 2942

Лист № 1 Регистрационный № 87396-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители текущих значений времени с видеофиксацией «Паркон-А»

Назначение средства измерений

Измерители текущих значений времени с видеофиксацией «Паркон-А» (далее -измерители) предназначены для измерений текущих навигационных параметров, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) с целью записи времени и координат местоположения в автоматически сохраняемый видеокадр.

Описание средства измерений

Принцип действия измерителей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1 навигационным модулем ГНСС.

Измерители выпускаются в двух исполнениях «Паркон-А» и «Паркон-А»2, которые отличаются блоками обработки информации, количеством подключаемых видеокамер и диапазоном рабочих температур.

Измерители исполнения «Паркон-А» состоят из блока обработки информации, видеокамеры, навигационной и связной антенн. Для подключения к блоку обработки информации видеокамера имеет коммуникационный разъём на задней или на боковой панели корпуса.

Измерители исполнения «Паркон-А»2 состоят из блока обработки информации, от одной до четырех видеокамер, навигационной и связной антенн.

На лицевой панели блока обработки информации расположены индикаторы текущих состояний блока, видеокамеры, навигационной антенны, GSM-антенны, Wi-Fi-антенны, внешней карты памяти, синхронизации времени и передачи данных.

Измерители проводят измерения как на стоянке, так и при движении колесного транспортного средства, на котором установлены, со скоростью до 130 км/ч.

Управление режимами работы и настройка измерителей осуществляется с помощью встроенного программного обеспечения, доступ к которому осуществляется через WEB-интерфейс.

Функционально измерители применяются для фиксации в автоматическом режиме нарушений правил дорожного движения: стоянка запрещена, остановка запрещена, движение по полосе для маршрутных ТС, движение по трамвайным путям, а также других нарушений, связанных с неправильным положением движущихся или неподвижных ТС на проезжей части и прилегающих территориях.

Алгоритм фиксации нарушений выполняется измерителем за счет автоматической привязки распознанного ГРЗ к результатам измерения текущего времени и координат транспортного средства, изображение которого сохранено в памяти измерителя, а также сравнения этих координат с навигационными координатами зоны, в которой запрещено движение и/или остановка (стоянка). Для предотвращения многократной фиксации одного и того же нарушения разными измерителями «Паркон-А», а также для фиксации нарушений на основании данных, полученных от других измерителей «Паркон-А», используется ПО «Контрольно-диспетчерская утилита».

Общий вид измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2.

Место нанесения знака утверждения типа и заводского номера

а. Исполнение «Паркон-А»

б. Исполнение «Паркон-А»2

Рисунок 1 - Общий вид измерителей, места размещения знака утверждения типа и заводского номера

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

а. Исполнение «Паркон-А»                    б. Исполнение «Паркон-А»2

Рисунок 2 - Место пломбировки от несанкционированного доступа

Знак поверки на корпус измерителей не наносится.

Заводской номер наносится на наклейку, расположенную на корпусе блока обработки информации, типографским методом. Формат нанесения заводского номера буквенночисловой.

Пример маркировки измерителей представлен на рисунке 3.

СИМИКОН

ТО www.wMicoH.eu          'S/

ИНФОРМАЦИИ

ИЗМЕРИТЕЛЬ ТЕКУЩИХ ЗНАЧЕНИЙ ВРЕМЕНИ С ВИДЕОФИКСАЦИЕЙ ПАРКОН-А

ТУ 26.51.66-045-31002820-2022

Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

Рисунок 3 - Пример маркировки измерителей.

Программное обеспечение

Комплексы работают под управлением встроенного программного обеспечения (ПО).

ПО разделено на метрологически значимую и метрологически незначимую части.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Таблица 1 - Идентификационное данные метрологически значимой части ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

SimFWParkon A

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

01 a9ac071 a228d2974f9657f171 e332e0

7a21049

Алгоритм вычисления цифрового идентификатора ПО

SHA1

Метрологические и технические характеристики

Таблица 2— Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU), с

±2

Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 11 до 27

Габаритные размеры составных частей измерителя, мм, не более - видеокамера

- длина

120

- диаметр

65

- блок обработки информации исполнения «Паркон-А»

- длина

200

- ширина

120

- высота

40

- блок обработки информации исполнения «Паркон-А»2

- длина

210

- ширина

190

- высота

100

Масса составных частей измерителя, кг, не более:

- видеокамера

0,35

- блок обработки информации исполнения «Паркон-А»

0,70

- блок обработки информации исполнения «Паркон-А»2

3,00

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- исполнение «Паркон-А»

от -10 до +50

- исполнение «Паркон-А»2

от -30 до +50

- относительная влажность при температуре окружающего воздуха +25 °С, %,

не более

98

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус блока обработки информации в виде наклейки.

Комплектность средства измерений

Таблица 4— Комплектность средства измерений

Наименование

Обозначение

Количество

1 Измеритель текущих значений времени с видеофиксацией в составе:

«Паркон-А» /

«Паркон-А»2

1 шт.

1.1 Видеокамера

  • - исполнение «Паркон-А»

  • - исполнение «Паркон-А»2

ПАВТ.13.00-хх

1 шт. от 1 до 4 шт.

1.2 Блок обработки информации

  • - для исполнения «Паркон-А»

  • - для исполнения «Паркон-А»2

ПАВТ.10.51-хх

ПАВТ 8К10.005-хх

1 шт.

1.3 ГЛОНАСС/GPS антенна

-

1 шт.

2 Комплект соединительных и интерфейсных кабелей

-

1 компл.

3 Руководство по эксплуатации

ГДЯК.425790.038 РЭ

1 экз.

4 Формуляр

ГДЯК.425790.038 ФО

1 экз.

5 Методика поверки

1 экз.

6 Дополнительное оборудование*

-

-

* -поставляется по дополнительной заявке

Сведения о методиках (методах) измерений

изложены в разделе «Назначение и принцип действия» документа ГДЯК 425790.038 РЭ «Измерители текущих значений времени с видеофиксацией «Паркон-А». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Измерители текущих значений времени с видеофиксацией «Паркон-А». ТУ 26.51.66-045-31002820-2022.

Правообладатель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон») ИНН 7804040165

Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824

Тел.:+ 7 812 670-09-09

Факс: +7 812 324-6151

Web-сайт: http://www.simicon.ru

E-mail: ruinfo@simicon.com

Изготовитель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон») ИНН 7804040165

Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824

Адрес места осуществления деятельности: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824

Тел.:+ 7 812 670-09-09

Факс: +7 812 324-6151

Web-сайт: http://www.simicon.ru

E-mail: ruinfo@simicon.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.




Приказ Росстандарта №2942 от 22.11.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 ноября 2022 г.

2942

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

г                            """         \

Заместитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕ-Н1ТСИКЛТЕ ДП

Сертификат: 029D1O9BOOOBAE27AMC99SDDBO6O203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

V________—________




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
