№2297 от 30.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 217386
О внесении изменений в описания типов
на датчики весоизмерительные тензорезисторные HLC, BLC, ELC,
датчики весоизмерительные тензорезисторные RTN,
датчики весоизмерительные тензорезисторные Z6,
датчики весоизмерительные тензорезисторные С,
и тензорезисторы фольговые универсальные
типов Y, C, M, G, E, D, B, F, A, U, S, Q, V
Приказы по основной деятельности по агентству Вн. Приказ № 2297 от 30.12.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2297
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные HLC, BLC, ELC
Назначение средства измеренийДатчики весоизмерительные тензорезисторные HLC, BLC, ELC (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента и наклеенных на него тензорез и-сторов, соединенных в мостовую схему. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - изгиб.
Внешний вид датчиков показан на рисунке 1.
датчики HLC датчики BLC датчики ELC

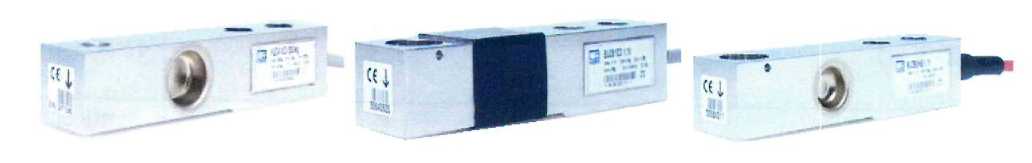

Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных HLC, BLC, ELC
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид Х1Х2Х3Х4Х5, где:
обозначение типа датчиков;
X1 - обозначение типа датчиков (HLC, BLC, ELC);
Х2 - обозначение метода приложения нагрузки (A1, B1, В2, F1);
Х3 - обозначение класса точности;
Х4 - обозначение максимального числа поверочных интервалов;
Х5 - максимальная нагрузка (Emax) в килограммах (KG) или тоннах (Т).
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1
|
Характеристика |
Модификации | |||||
|
HLC, BLC, ELC | ||||||
|
Класс точности по ГОСТ Р 8.726-2010 |
D1 |
С1 |
С2 |
С3 |
С4 |
С6 |
|
Максимальная нагрузка (Emax), кг |
110; 200; 220; 500; 550; 1000; 1100; 1760; 2000; 2200; 4400; 10000 |
110; 200; 220; 500; 550; 1000; 1100;1760; 2000; 2200; 4400 |
220; 500; 550; 1000; 1100 | |||
|
Максимальное число поверочных интервалов (Птах) |
1000 |
1000 |
2000 |
3000 |
4000 |
6000 |
|
Минимальный поверочный интервал (vmin) |
Emax / 3509 |
Emax / 7042 |
О О g О X о |
Emax / 10000 Emax / 12000 |
Emax / 10000 Emax / 12000 | |
|
Относительный невозврат выходного сигнала при возврате к минимальной нагрузке (Z) |
7500 | |||||
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | |||||
|
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |||||
|
Входное сопротивление, Ом |
от 350 до 480 | |||||
|
Выходное сопротивление, Ом |
350 ± 2 | |||||
|
Выходной сигнал, мВ/В |
1,94 2 (для модификаций HLCB1D1 2Т и HLCB1D1 10Т) | |||||
|
Диапазон температур, °С |
от -30 до +40 | |||||
|
Классификация по влажности |
СН | |||||
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2
|
Emax, КГ |
Габаритные размеры, не более, мм: | ||
|
длина |
высота |
глубина | |
|
от 220 до 1760 |
133,4 |
30,2 |
30,7 |
|
2200 |
171,5 |
36,5 |
36,8 |
|
4400 |
171,5 |
42,9 |
42,9 |
|
10000 |
245,1 |
72,9 |
60 |
Знак утверждения типа наносится типографским способом на руководство по эксплуатации.
Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Датчик |
1 шт. |
- |
|
Эксплуатационная документация |
1 экз. |
- |
|
Опорные блоки весов и аксессуары: - опорный блок (гальванизированный материал) для датчиков HLC, BLC, ELC с номинальной нагрузкой от 220 кг до 4.4 т (1-HLC/ZPU/1.76T, 1-HLC/ZPU/2.2T, 1- HLC/ZPU/4.4T); |
1 шт. | |
|
- шарнирная опора в сборе (нержавеющая сталь) для датчиков HLC, BLC, ELC с номинальной нагрузкой от 220 кг до 4.4 т (1-HLCB/ZFP/1.76T, 1-HLCB/ZFP/4.4T, 1-HLCB/ZAK/1.76T, 1-HLCF/ZKP/1.76Т, 1- HLCB/PCX/1.76SET); |
1 шт. |
По |
|
- эластомерная опора в сборе (гальванизированный ма- |
дополнительному | |
|
териал) для датчиков HLC, BLC, ELC с номинальной нагрузкой от 220 кг до 10 т (1-HLCB/l,76t/ZEL, 1-HLCB/1.76T/ZELR, 1 -HLCB/4.4T/ZEL, 1-HLCB/10T/ZEL); |
1 шт. |
заказу |
|
- эластомерная опора для датчиков HLC, BLC, ELC с номинальной нагрузкой от 220 кг до 4.4 т (1-HLCB/ZDP^^^ 1-HLCB/ZDP/4.4T); |
1 шт. | |
|
- измерительные модули весов в сборе для датчиков | ||
|
HLC, BLC, ELC, вкл. верхнюю и нижнюю опорные пластины, анкеры-ограничители горизонтальных и/или вертикальных смещений, кабель заземления. |
1 шт. | |
|
По | ||
|
Блок питания (100...240 В) (1-AC/DC15V/550МА) |
1 шт. |
дополнительному |
|
заказу | ||
|
Соединительная муфта для удлинения кабеля (1-KVM) |
1 шт. | |
|
Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, С2, С2А, С16, RTN, RSC, U2A (1-VKK1-4, 1-VKK1R-4, 1-VKK2-6, 1-VKK2-8, 1- VKK2R-8, l-VKK2R-8Ex, 1-VKEEX, l-VKK2R-8Digital) |
1 шт. | |
|
Соединительный сигнальный кабель (1-САВА1/20, 1- САВА1/100, 1-САВЕ2/20, 1-САВЕ2/100, 1-САВЕ2/200, 43301.0071, 4-3301.0082, 4-3301.0169) |
1 шт. | |
|
Кабель заземления (1-ЕЕК4, 1-ЕЕК6, 1-ЕЕК8, EEKR1.8, EEKR2.5) |
1 шт. |
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6=0,01 %.
Сведения о методиках (методах) измеренийГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным HLC, BLC, ELC-
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
«Hottinger Bruel & Kj aer GmbH», Германия
Адрес: Im Tiefen See 45, 64293 Darmstadt
Телефон (факс): +49 6151 803 0 (+49 6151 803 9 100)
Web-сайт: https://hbkworld.com/
E-mail: info.de@hbkworld.com
ЗаявительОбщество с ограниченной ответственностью «СТАНДАРТ КАЧЕСТВА»
(ООО «СТАНДАРТ КАЧЕСТВА»)
ИНН 5018177801
Адрес: 141080, Московская обл., г. Королев, пр-т Космонавтов, дом 30Б, офис 5
Телефон: +7 495 999 5056
E-mail: qscert@qscert.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
Е-mail: оffice@vniims.ru
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2297
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные RTN
Назначение средства измеренийДатчики весоизмерительные тензорезисторные RTN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента и наклеенных на него тензорез и-сторов, соединенных в мостовую схему (далее - тензорезисторов). Тензорезисторы располагаются в герметичной полости. Упругий элемент датчика выполнен из нержавеющей стали.
Внешний вид датчиков показан на рисунке 1.

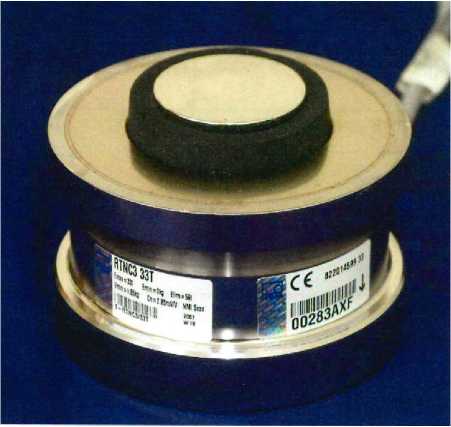

Рисунок 1 - Внешний вид датчиков тензорезисторных RTN.
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией под действием прилагаемой нагрузки (сжимающее нагружение). Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид RTN Х1Х2Х3Х4 где:
RTN - обозначение типа датчиков;
X1 - обозначение класса точности;
Х2 - обозначение максимального числа поверочных интервалов;
Х3 - MI 7,5 (если присутствует) обозначение величины невозврата выходного сигнала при возврате к минимальной нагрузке Z (Z=7500), применяемой для характеристики приборов с несколькими поверочными интервалами;
Х4 - максимальная нагрузка (Emax) в тоннах.
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1
|
Характеристика |
Модификации | |||||
|
RTN D1 |
RTN C3 |
RTN C4 |
RTN C5 |
RTN СЗ MI7,5 |
RTN С4 МГ7,5 | |
|
Класс точности по ГОСТ Р 8.726-2010 |
D1 |
С3 |
С4 |
С5 |
С3 |
С4 |
|
Максимальная нагрузка (Emax), т |
1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100; 150; 220; 330; 470 |
1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100 | ||||
|
Максимальное число поверочных интервалов (^max) |
1000 |
3000 |
4000 |
5000 |
3000 |
4000 |
|
Относительный невозврат выходного сигнала при возврате к минимальной нагрузке (Z) |
— |
— |
— |
— |
7500 | |
|
Минимальный поверочный интервал (vmin) |
Emax / 4500 |
о о g О X о |
Emax / 24000 | |||
|
Минимальная статическая нагрузка (Emin), % От Emax |
0 | |||||
|
Предел допустимой нагрузки (Elim), % От Emax |
150 | |||||
|
Доля от пределОв дОпускаемОй пОгрешнОсти весов (Plc) |
0,7 | |||||
|
ВхОднОе сОпрОтивление, Ом |
4480 ± 50 | |||||
|
ВыхОднОе сОпрОтивление, Ом |
4010 ± 0,5 | |||||
|
Выходной сигнал, мВ/В |
2,85 | |||||
|
Диапазон температур, °С |
от -30 до +50 | |||||
|
Классификация по влажности |
СН | |||||
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2
|
Габаритные размеры, не более, мм |
Emax, Т | ||||||||||||
|
1 |
2,2 |
4,7 |
10 |
15 |
22 |
33 |
47 |
68 |
100 |
150 |
220 |
330 | |
|
Диаметр |
60 |
60 |
60 |
75 |
75 |
75 |
95 |
130 |
130 |
150 |
150 |
225 |
225 |
|
Высота |
43 |
43 |
43 |
50 |
50 |
50 |
65 |
75 |
85 |
90 |
100 |
130 |
145 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Датчик |
1 шт. |
- |
|
Эксплуатационная документация |
1 экз. |
- |
|
Опорные блоки и аксессуары:
|
1 шт. 1 шт. 1 шт. 1 шт. |
По дополнительному заказу |
|
Блок питания (100...240 B) (1-AC/DC15V/550MA) |
1 шт. |
По дополнительному заказу |
|
Соединительная муфта для удлинения кабеля (1-KVM) |
1 шт. | |
|
Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, С2, С2А, С16, RTN, RSC, U2A (1-VKK1-4A, 1-VKK1R-4, 1-VKK2-8A, 1-VKK2R-8, l- VKK2R-8Ex, 1- VKD2R-8) |
1 шт. | |
|
Соединительный сигнальный кабель (1-САВА1/20, 1- САВА1/100, 1-САВЕ2/20, 1-САВЕ2/100, 1-САВЕ2/200, 4 3301.0071, 4-3301.0082б 4-3301.0169) |
1 шт. | |
|
Кабель заземления (1-ЕЕК4, 1-ЕЕК6, 1-ЕЕК8, EEKR1.8, EEKR2.5) |
1 шт. |
у - значение максимально допустимой нагрузки в диапазоне от 1...470 т.
Поверкаосуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 =0,01 %.
Сведения о методиках (методах) измеренийГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным RTN-
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
«Hottinger Bruel & Kjaer GmbH», Германия
Адрес: Im Tiefen See 45, 64293 Darmstadt
Телефон (факс): +49 6151 803 0 (+49 6151 803 9 100)
Web-сайт: https://hbkworld.com/
E-mail: info.de@hbkworld.com
ЗаявительОбщество с ограниченной ответственностью «СТАНДАРТ КАЧЕСТВА»
(ООО «СТАНДАРТ КАЧЕСТВА»)
ИНН 5018177801
Адрес: 141080, Московская обл., г. Королев, пр-т Космонавтов, дом 30Б, офис 5 Телефон: +7 495 999 5056
E-mail: qscert@qscert.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
Е-mail: оffice@vniims.ru
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2297
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные С
Назначение средства измеренийДатчики весоизмерительные тензорезисторные С (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измеренийКонструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики модификаций С161 оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

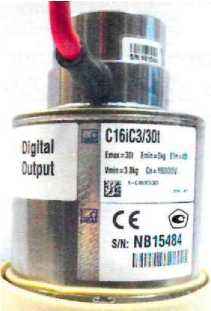

Внешний вид датчиков показан на рисунке 1.
модификация G'16i
модификация С2А

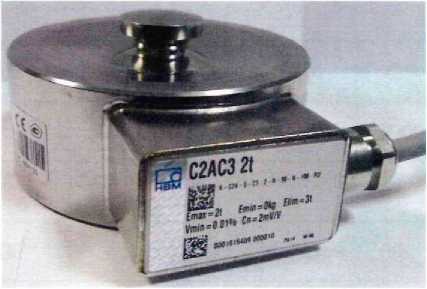

Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных С
модификация С16А
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Датчики модификаций C16i имеют цифровой выходной сигнал.
Обозначение модификаций датчиков имеет вид:
-
1. 06X1X2X3X4X5X6X7X8X9, где:
X1 - условное обозначение типа выходного сигнала:
А - аналоговый выходной сигнал
i - цифровой выходной сигнал
Х2 - условное обозначение класса точности;
Хз - условное обозначение максимального числа поверочных интервалов (nmax);
Х4 - условное обозначение максимальной нагрузки (Emax) в тоннах (t).
Опциональное исполнение:
Х5 - условное обозначение взрывозащищенного исполнения;
Х6 - условное обозначение длины кабеля;
Х7 - условное обозначение стандартного исполнения или исполнения с молниезащитой;
X8 - условное обозначение стандартного исполнения или Y=20000;
Х9 - условное обозначение регионального исполнения.
-
2. С2АХ1Х2Х3Х4Х5Х6Х7, где:
X1 - условное обозначение класса точности;
Х2 - условное обозначение максимального числа поверочных интервалов (nmax);
Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах (t);
Х4 - условное обозначение взрывозащищенного исполнения;
Х5 - условное обозначение длины кабеля;
Х6 - условное обозначение степени защиты, обеспечиваемой оболочкой - IP69K;
Х7 - условное обозначение регионального исполнения.
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков приведены в таблицах 1 - 3.
Таблица 1 - Метрологические и технические характеристики датчиков модификаций С16АХ2Х3Х4Х5Х6Х7Х8Х9
|
Характеристика |
Значение | |||
|
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000) |
D1 |
C3 |
C4 |
C5 |
|
Максимальное число поверочных интервалов (Птах) |
1000 |
3000 |
4000 |
5000 |
|
Максимальная нагрузка (Emax), т |
20; 30; 40; 60; 100; 200; 400 |
20; 30; 40; 60; 100; 200; 400 |
20; 30; 40; 60; 100 | |
|
Минимальный поверочный интервал (Vmin) |
Emax / 5000 |
Emax / 12000 |
Emax / 12000 | |
|
Минимальный поверочный интервал (Vmin) 1) |
Emax / 20000 | |||
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | |||
|
Доля от пределов допускаемой погрешности весов (Elc) |
0,7 | |||
|
Входное сопротивление, Ом |
700 | |||
|
Выходное сопротивление, Ом |
706 | |||
|
Выходной сигнал, мВ/В |
2 | |||
|
Предельные значения температуры, °С |
от -50 до +50 | |||
|
Классификация по влажности |
СН | |||
|
Примечания 1 Опция доступная для модификаций с максимальной нагрузкой до 100 т включительно. Значение величины Vmin наносится на маркировочную табличку. | ||||
Таблица 2 - Метрологические и технические характеристики датчиков модификаций
С161X2X3X4X5X5X7X8X9
|
Характеристика |
Значение | ||||||
|
Класс точности по ГОСТ 8.6312013 (OIML R 60:2000) |
D1 |
C3 |
C4 |
C6 | |||
|
Максимальное число поверочных интервалов (//max) |
1000 |
3000 |
4000 |
6000 | |||
|
Максимальная нагрузка (Emax), т |
20; 30; 40; 60 |
20; 30; 40 |
60 |
20; 30; 40 |
60 |
20; 30; 40 |
60 |
|
Минимальный поверочный интервал (Vmin) |
Emax / 5000 |
о о g 0 X 0 |
ю о g 0 X 0 |
Emax / 10000 |
Emax / 12000 |
о о g 0 X 0 |
Emax / 12000 |
|
Минимальный поверочный интервал (Vmin) 1)1 |
Emax / 20000 1) | ||||||
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | ||||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||||
|
Доля от пределов допускаемой погрешности весов (Plc) |
0,8 | ||||||
|
Предельные значения температуры, °С |
от -50 до +50 | ||||||
|
Классификация по влажности |
СН | ||||||
|
Примечания 1 Опция доступная для всех модификаций G16iX2X3X4X5XX7XsX9. Значение величины Vmin наносится на маркировочную табличку. | |||||||
Таблица 3 - Метрологические и технические характеристики датчиков модификаций С2АХ1Х2Х3Х4Х5Х6Х7
|
Характеристика |
Значение | ||||
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
D1 |
C3 |
C3 |
C4 |
C6 |
|
Максимальное число поверочных интервалов (/max) |
1000 |
3000 |
3000 |
4000 |
6000 |
|
Максимальная нагрузка (Emax), т |
1; 2; 5; 10 | ||||
|
Минимальный поверочный интервал (Vmin) |
Emax / 3500 |
о о g 0 X 0 |
о о g 0 X 0 |
о о g 0 X 0 |
о о g 0 X 0 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z |
1000 |
3000 |
6000 |
4000 |
6000 |
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | ||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||
|
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | ||||
|
Входное сопротивление, Ом |
от 400 до 430 | ||||
|
Выходное сопротивление, Ом |
356 | ||||
|
Выходной сигнал, мВ/В |
2 | ||||
|
Предельные значения температуры, °С |
от -30 до +50 | ||||
|
Классификация по влажности |
СН | ||||
Габаритные размеры датчиков приведены в таблице 4 и 5.
Таблица 4 - Габаритные размеры датчиков модификаций CI6X1X2X3X4X5X6X7X8X9
|
Emax, т |
Габаритные размеры, не более, мм: | |
|
высота |
диаметр | |
|
20; 30; 40 |
150 |
76,1 |
|
60 |
210 |
76,1 |
|
100;200 |
260 |
95 |
|
400 |
260 |
154 |
Таблица 5 - Габаритные размеры датчиков модификаций С2АХ1Х2Х3Х4Х5Х6Х7
|
Emax, т |
Габаритные размеры, не более, мм: | |
|
высота |
диаметр | |
|
1; 2; 5 |
48 |
90 |
|
10 |
53 |
90 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Датчик.................................................................................................1 шт.
Руководство по эксплуатации....................................................................1 экз.
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 % до 0,15 %.
Сведения о методиках (методах) измерений«Датчики весоизмерительные тензорезисторные С. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным С-
1. ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
«Hottinger Bruel & Kj aer GmbH», Германия
Адрес: Im Tiefen See 45, 64293 Darmstadt
Телефон (факс): +49 6151 803 0 (+49 6151 803 9 100)
Web-сайт: https://hbkworld.com/
E-mail: info.de@hbkworld.com
ЗаявительОбщество с ограниченной ответственностью «СТАНДАРТ КАЧЕСТВА»
(ООО «СТАНДАРТ КАЧЕСТВА»)
ИНН 5018177801
Адрес: 141080, Московская обл., г. Королев, пр-т Космонавтов, дом 30Б, офис 5 Телефон: +7 495 999 5056
E-mail: qscert@qscert.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77 / 437-56-66
e-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2297
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные Z6
Назначение средства измеренийДатчики весоизмерительные тензорезисторные Z6 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента и наклеенных на него тензорези-сторов, соединенных в мостовую схему. Упругий элемент датчика выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчику - изгиб.

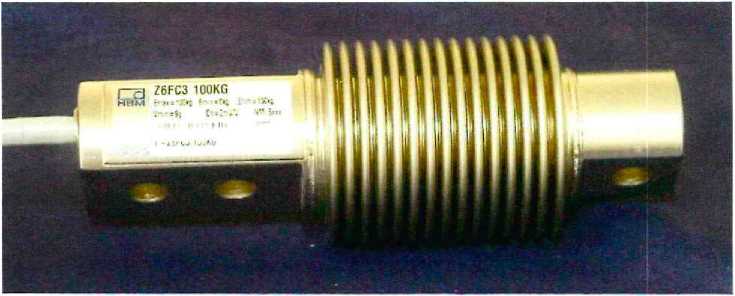

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных Z6
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид Z6 Х1Х2Х3Х4, где:
Z6 - обозначение типа датчиков;
X1 - «F» или «G» - условное обозначение габаритных размеров;
Х2 - обозначение класса точности;
Х3 - обозначение максимального числа поверочных интервалов;
Х4 - MI 7,5 (если присутствует) обозначение величины невозврата выходного сигнала при возврате к минимальной нагрузке Z (Z=7500), применяемой для характеристики приборов с несколькими поверочными интервалами;
Х5 - максимальная нагрузка (Emax) в килограммах (KG) или тоннах (Т).
Метрологические и технические характеристикиМетрологические и технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1
|
Характеристика |
Модификации | ||||||
|
Z6D1 |
Z6C1 |
Z6C2 |
Z6C3 |
Z6C3MI7,5 |
Z6C4 |
Z6C6 | |
|
Класс точности по ГОСТ Р 8.726-2010 |
D1 |
С1 |
С2 |
С3 |
СЗ |
С4 |
С6 |
|
Максимальная нагрузка (Emax), кг |
5; 10; 20; 50; 100; 200; 500; 1000 |
10; 20; 50; 100; 200; 500; 1000 |
20; 50; 100; 200 |
10; 20; 50; 100; 200;500 |
50; 100; 200 | ||
|
Максимальное число поверочных интервалов (^max) |
1000 |
2000 |
3000 |
3000 |
4000 |
6000 | |
|
Относительный невозврат выходного сигнала при возврате к минимальной нагрузке (Z) |
- |
- |
- |
- |
7500 |
- |
- |
|
Минимальный поверочный интервал (vmin) |
Emax / 2778 |
Emax / 7000 Emax / 11111 |
Emax / 7000 Emax / 11111 |
15000 | |||
|
Минимальная статическая нагрузка (Emin), % ОТ Emax |
0 | ||||||
|
Предел допустимой нагрузки (Elim), % от Emax |
150 | ||||||
|
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | ||||||
|
Входное сопротивление, Ом |
от 350 до 480 | ||||||
|
Выходное сопротивление, Ом |
от 350 до 356 | ||||||
|
Выходной сигнал, мВ/В |
2 | ||||||
|
Диапазон температур, °С |
от -30 до +40 | ||||||
|
Классификация по влажности |
СН | ||||||
Габаритные размеры датчиков приведены в таблице 2.
Таблица 2
|
Emax, КГ |
Габаритные размеры, не более, мм: | |
|
диаметр |
длина | |
|
от 5 до 500 |
42 |
123 |
|
1000 |
60 |
210 |
Знак утверждения типа наносится типографским способом на руководство по эксплуатации.
Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Датчик |
1 шт. |
- |
|
Эксплуатационная документация |
1 экз. |
- |
|
Опорные блоки весов и аксессуары:
|
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
По дополнительному заказу |
|
Блок питания (100...240 B) (1-AC/DC15V/550MA) |
1 шт. | |
|
Соединительная муфта для удлинения кабеля (1-KVM) |
1 шт. | |
|
Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, С2, С2А, С16, RTN, RSC, U2A (1-VKK1-4, 1-VKK1R-4, 1-VKK2-6, 1-VKK2-8, 1-VKK2R-8, 1-VKK2R- 8Ех, 1-VKEEX, 1 -VKK2R-8Digital) |
1 шт. |
По дополнительному заказу |
|
Соединительный сигнальный кабель (1-САВА1/20, 1- САВА1/100, 1-САВЕ2/20, 1-САВЕ2/100, 1-САВЕ2/200, 4 3301.0071, 4-3301.0082б 4-3301.0169) |
1 шт. | |
|
Кабель заземления (1-ЕЕК4, 1-ЕЕК6, 1-ЕЕК8, EEKR1.8, EEKR2.5) |
1 шт. |
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 =0,01 %.
Сведения о методиках (методах) измерений
ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным Z6-
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
«Hottinger Bruel & Kj aer GmbH», Германия
Адрес: Im Tiefen See 45, 64293 Darmstadt
Телефон (факс): +49 6151 803 0 (+49 6151 803 9 100)
Web-сайт: https://hbkworld.com/
E-mail: info.de@hbkworld.com
ЗаявительОбщество с ограниченной ответственностью «СТАНДАРТ КАЧЕСТВА»
(ООО «СТАНДАРТ КАЧЕСТВА»)
ИНН 5018177801
Адрес: 141080, Московская обл., г. Королев, пр-т Космонавтов, дом 30Б, офис 5 Телефон: +7 495 999 5056 E-mail: qscert@qscert.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
Е-mail: оffice@vniims.ru
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2297
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V
Назначение средства измеренийТензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V (далее - тензорезисторы) предназначены для измерений деформаций поверхности в деталях машин и конструкций в различных отраслях науки, промышленности и строительстве при воздействии статических и динамических нагрузок.
Описание средства измеренийПринцип действия тензорезисторов основан на свойстве проводников изменять электрическое сопротивление при изменении их геометрических размеров (при деформации). Коэффициент изменения сопротивления проводящего слоя тензорезистора пропорционален величине измеряемой деформации с учетом определенной постоянной.
Конструктивно тензорезисторы состоят из чувствительного элемента - металлического резистивного слоя заданной толщины и конфигурации, наклеенного на диэлектрическую подложку. Фольга резистивного слоя тензорезисторов имеет в своей основе металлы или композиции металлов. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов защищен пленочным слоем непроводящего материала.
Тензорезисторы могут быть использованы в качестве чувствительного элемента в тензометрических датчиках различного назначения при измерениях различных физических величин (удлинения, силы, крутящего момента силы, давления).
Тензорезисторы относятся к невосстанавливаемым, стареющим, неремонтируемым, необслуживаемым и контролируемым перед применением изделиям. Они выполнены на специальных подложках, и предназначены для разовой наклейки.
В зависимости от сочетаний материалов: подложки, чувствительного элемента, слоя протекторной защиты, а также в зависимости от количества отдельных тензорезистивных слоев, собранных в электрическую схему на одной подложке, выпускаются различные модификации тензорезисторов.

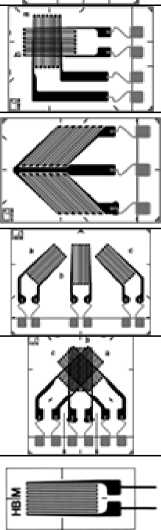

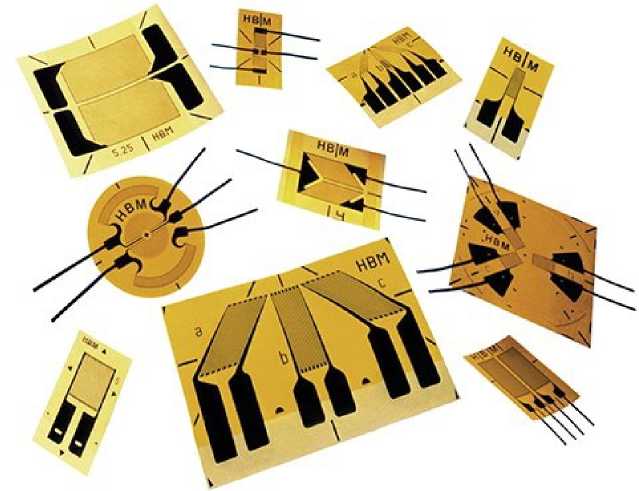

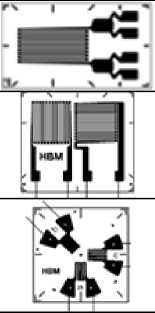

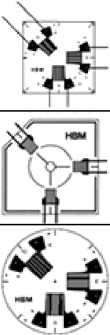

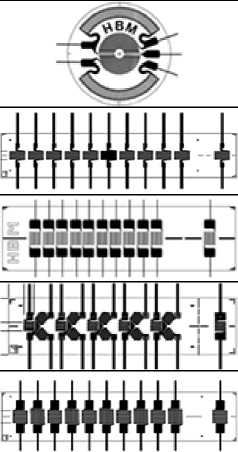

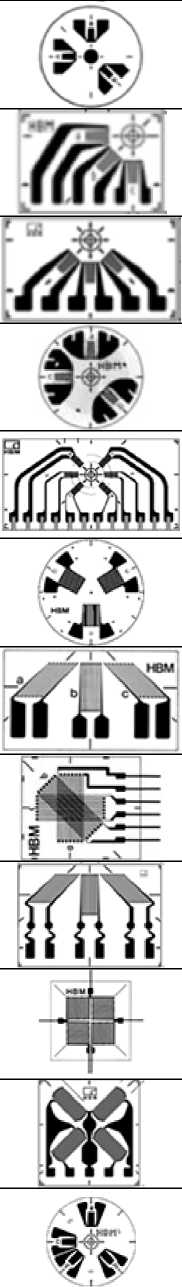

Рисунок 1 - Общий вид тензорезисторов Пример расшифровки модификации:
к - c l Y 1 1 K - 3 / 120 A
Наружное исполнение:----------------------------------------1
1 - - стандартное исполнение;
K - C - с произвольно конфигурируемыми соединительными кабелями;
Конструктивное исполнение измерительных решеток:----------
L - одна измерительная решётка, линейный тензорезистор; D - две измерительные решётки, параллельно;
X - две измерительные решётки, Т- и Х-образные, сдвиг 90°;
-
- три измерительные решётки, розетки;
-
- Т-образные и столбчатые (колонные) измерительные решётки;
-
- четыре измерительные решётки, полный мост;
M - полный мост, мембрана;
-
- цепочка тензорезисторов;
Тип тензорезистора:------------------------------------------------
-
- универсальные;
-
- с расширенным температурным диапазоном;
M - устойчивые к переменным нагрузкам и повышенным температурам;
G - для специальных применений и преобразователей;
E - защищенные от химических воздействий, пыли и влаги;
D - для сильных деформаций;
B - для применения в шпильках, винтах и т.п.;
F - для измерений на печатных платах и малых компонентах;
A - для преобразователей, решетка из константана;
U - для преобразователей, решетка из хромоникелевого сплава;
S - для непосредственного монтажа на месте;
Q - для преобразователей, устойчивые к переменным нагрузкам;
V - герметичные, с высокой степенью механической защиты;
Вид и расположение измерительной решётки;
Исследуемый материал: —
1
3
-
5
-
6
-
7
-
8
9
-
- ферритная сталь;
-
- алюминий;
-
- аустенитная сталь;
-
- кварц;
-
- титан или серый чугун;
-
- пластик;
-
- молибден;
Регулировка ползучести (может отсутствовать);
Ширина (диаметр, шаг) измерительной решётки, мм;
Номинальное электрическое сопротивления измерительной решётки, Ом;
Дополнительные особенности конструкции или опции: -------
A - со средством для нанесения (термостойкой клейкой лентой);
-
- четырехпроводная конфигурация;
-
- двухпроводная конфигурация;
-
- контактные площадки, освобожденные от деформации;
-
- с никелированными медными проводами;
-
- с нанесенным на тензорезистор клеем;
V
Z
G
L
B
E - измерительная решетка с покрытием; W - измерительная решетка без покрытия.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Конфигурации измерительных решеток тензорезисторов
Модификация
LY1x
LQ1x
LY2x
LQ2x
LY4x
LV4x
LY5x
Номинальный размер подложки (длина x ширина), мм
от 2 до 18,5
X
от 1,2 до 9,5 от 3,5 до 11
X
от 6,4 до 16
от 6 до 165,6
X
от 4 до 8,2
от 9 до 13
X
4,7
Номинальный размер измерительной решетки (длина X ширина), мм от 0,3 до 10
X
от 0,9 до 5 от 0,6 до 6
X от 0,6 до 6 от 0,6 до 150
X от 1 до 5
от 3 до 6
X
0,4
Номинальное сопротивление, Ом
120
350
120
120
350
700 1000
120
LY6x
LQ6x
от 7,8 до 23,5
X
от 4,7 до 9,3
от 1,5 до 10
X
от 1 до 5
120
350
LY7x
от 2,3 до 9
X
от 5,6 до 15,5
от 0,6 до 6
X
от 1 до 6
120
350
LY8x
от 5,6 до 15,5
X
от 2,3 до 9
от 0,6 до 6
X
от 1 до 6
120
350
LY9x
LQ9x
от 6,6 до 9,5
X
от 1,5 до 6
X
120
Общий вид измерительной решетки
DY1x
DQ1x
от 9 до 12,5
X
от 8 до 9,4
от 3 до 6
X
от 2,7 до 3,2
Продолжение таблицы 1
Модификация
Номинальный размер подложки (длина х ширина), мм
Номинальный размер измерительной решетки (длина х ширина), мм
Номинальное сопротивление, Ом
Общий вид измерительной решетки
DY4x
от 5,5 до 10,7
X
от 6 до 9
от 1,5 до 6
X
от 1,8 до 3,2
350
ъ______1_______i. -J
XY1x
от 6 до 23,5
X
от 4 до 11,7
от 0,6 до 6
X
от 1,1 до 10,2
120
350
XY2x
XQ2x
от 6,8 до 17,5
X
от 4 до 12,7
от 0,6 до 6
X
от 1,1 до 10
120
350
700
XY3x
от 7 до 18
X
от 6 до 12
от 0,6 до 6
X
от 1 до 6,5
120
350
XY4x
от 6,5 до 16
X
от 4,5 до 12,2
от 0,6 до 6
X
от 1,6 до 10,2
120
350
700
XY7x
от 5,7 до 16,2
X
от 4,3 до 11
от 0,6 до 6
X
от 0,8 до 5,7
120
350
XY9x
XQ9x
от 4,7 до 15,2
X
от 6,7 до 14
от 1,5 до 10
X
от 1,2 до 3,8
120
350
XY10x
XQ10x
от 8,3 до 16,5
X
от 8 до 18
от 1,5 до 6
X
от 1,6 до 6,5
120
350
RY1x
от 7 до 15,4
X
от 7 до 15,4 22,1
22X,1 от 6,9 до 15,4
X
от 0,8 до 2,9
X
120
от 0,8 до 2,7 3
X
2,5 от 0,8 до 2,9
X
Продолжение таблицы 1
Модификация
RY6x
RY61K
RY61R
RY61S
RY61M
RY7x
RY8x
RY9x
RY10x
VY1x
VQ1x
VY61S
Номинальный размер подложки (длина x ширина), мм
12
X
12
-
7.2
W.2
8
!3X,5
-
10.2
1<X,2
20,9
22
от 6,9 до 15,4
X
от 6,9 до 15,4
от 4,8 до 13,1
X
от 8,7 до 22,9
от 9 до 17,6
X
от 8 до 16
от 8,2 до 16,4
X
от 13,5 до 22,9
от 13,5 до 23
X
от 13,5 до 23
от 9,8 до 18
X
от 10 до 17
10,2 10X,2
Номинальный размер измерительной решетки (длина X ширина), мм
1,5
0,8
1,5
0,8
1,5
0,8
1,5
0,8
3,2
X
от 0,8 до 2,9
X
от 0,8 до 2,7
от 0,6 до 6
X
от 1,1 до 3
от 1,5 до 10
X
от 1,3 до 2,6
от 1,5 до 6
X
от 1,1 до 3
от 3 до 6
X
от 7 до 14
от 3 до 6
X от 1,3 до 2,7
0,8
Номинальное сопротивление, Ом
120
120
120
120
120
120
120
350
120
350
120
350
120
120
350
Общий вид измерительной решетки
Продолжение таблицы 1
Модификация
MY2x
KY1x
KY2x
KY3x
KY4x
KY5x
KY6x
KY7x
KY8x
KY9x
LC1x
LC6x
Номинальный размер подложки (длина x ширина), мм
от 7,3 до 17
X
от 7,3 до 17 от 7,2 до 9,7
X
от 14,5 до 44,5 от 6,9 до 9,5
X
от 15 до 27 83 24 от 9,2 до 11,5
X
от 24,5 до 44,5 от 5,6 до 6
X
от 12,8 до 22,8 от 5,6 до 6
X
от 12,8 до 22,8 6 22X8 5 2X7 5 2X7 от 6,4 до 16 5X5 от 11 до 14 X
от 6 до 16
X от 8,4 до 18
RC1x
Номинальный размер измерительной решетки (длина X
ширина), мм от 6 до 15 X от 6 до 15 от 0,6 до 3 X от 1 до 1,2 от 0,8 до 1,7 X от 0,8 до 1,7 1,2 X 1,3 от 1,2 до 3 X от 1,3 до 3 от 0,6 до 1,5 X от 1,2 до 1,4 от 0,8 до 1,3 X от 0,7 до 1,6
-
1.3 X 1,5 1 X 1,2 X 1,2
от 1,5 до 10 X от 3,2 до 3,4 от 3 до 6 X
-
3.4
от 1,5 до 6 X от 1,5 до 6,4 от 1,2 до 2 X от 1,1 до 1,3
Номинальное сопротивление, Ом
120
350
120
120
120
120
120
120
120
120
120
120
350
350
350
Общий вид измерительной решетки
иггииегк I?
Продолжение таблицы 1
Модификация
LM1
TM1x
TM9x
XV9x
XM4x
RM8x
RM9x
RV9x
LG1x
XG1x
XG2x
LE1x
LD20
Номинальный размер подложки (длина x ширина), мм
от 9 до 14,8
X
от 4,4 до 5,4
от 9,5 до 15
X
от 8 до 16,6
от 11,3 до 18
X
от 7,9 до 13 от 10,6 до
X
18,6 от 6 до 12,2
от 11 до 17,1
X
от 13,3 до 22,5
от 11,3 до 18
X
от 11,1 до 16 от 5 до 18,5
X от 3,2 до 9,5 от 9 до 23,5
X
от 5 до 10,5
от 6,8 до 17,5
X
от 4,5 до 12,7
15
X
9 от 13 до 18,5
X от 6 до 9,5
11,5
X
6
5
X
Номинальный размер измерительной решетки (длина X ширина), мм от 1,5 до 6
X от 2,5 до 3,4 от 1,5 до 6
X от 2,6 до 6,3
от 1,5 до 6
X от 2,5 до 3,7
от 1,5 до 6
X
от 1,5 до 4
от 1,5 до 6
X от 2,5 до 3,4
от 1,5 до 6
X от 2,5 до 3,7 от 0,6 до 10
X от 1 до 4,6 от 1,5 до 6
X от 1,5 до 6,5
от 1,5 до 6
X
от 1,7 до 7,9 3
X
2
от 6 до 10
X
от 2,8 до 5 3
X
5
0,8
X
0,9
Номинальное сопротивление, Ом
350
1000
350
1000
350
1000
350
1000
350
1000
350
1000
120
350
120
350
120
350
350
120
350
Общий вид измерительной решетки
Продолжение таблицы 1
Модификация
Номинальный размер подложки (длина x ширина), мм
Номинальный размер измерительной
решетки (длина x ширина), мм
Номинальное сопротивление, Ом
Общий вид измерительной решетки
LA1x
LU1x
от 5,7 до 10,6
X
4,5
от 1,6 до 6
X
3
350
1000
DA1x
DU1x
от 5,7 до 10,6
X
8
от 1,6 до 7
X
3
350
1000
DA5x
DA6x
DU3x
от 16,5 до 19
X
от 4,1 до 5,8 11,5
X
4,4
13,8
X
6
-
3.2
X
от 2,5 до 4,2
-
2.2
X
3
2,5
X
4,1
350
1000
350
1000
XA0x
XU0x
9,7
X
2,8
X
3,5
175
350
1000
XA1x
XU1x
от 7,1 до 9,7
X
от 3,2 до 6,5
от 1,9 до 2,8
X
от 1,4 до 3,5
350
1000
XA3x
XU3x
от 7,5 до 10,2
X
от 6,3 до 7,9
от 2,0 до 3,2
X
от 1,8 до 2,7
350
1000
XA4x
от 7,5 до 10,2
X
от 6,3 до 7,9
от 2 до 3,2
X
от 1,8 до 2,7
350
1000
XA5x
9
X
4,4
1,9
X
2,4
350
11,2
X
3,2
X
3,1
350
XA9x
XU9x
9,7
X
2,8
X
175
от 1.4 до 3,5
1000
Г» * ’ «
М fc Z * х « «
р X А <Л X “|
Продолжение таблицы 1
Модификация
Номинальный размер подложки (длина х ширина), мм
TA1x
от 5,4 до 7,5
X
от 6,1 до 9,1
Номинальный размер измерительной решетки (длина X ширина), мм
от 1,6 до 3
X
от 2 до 3,6
Номинальное сопротивление, Ом
350
1000
TA2x
TU2x
от 6,6 до 7,5
X
от 5,8 до 9,7
от 1,6 до 3
X
от 1,8 до 3,8
350
1000
TA3x
TU3x
9,7
X
8,4
от 1,3 до 5,1
X
от 2,5 до 5,1
350
1000
VA2x
VU2x
17,8
X
7,0
3,0
X
2,1
350
1000
VA3x
11,7
X
7,3
1,9
X
2,8
350
VA5x
8,3
X
6,8
1,8
X
1,8
350
VA7x
7,5
1,6
X
1,7
350
VA6x
VU6x
10,4
X
9,1
-
2.5
X
-
2.6
350
1000
MA1x
MU1x
от 8 до 16,7
X
от 8 до 16,7
от 6,5 до 15
X
от 6,5 до 15
350
10
X
2,8
X
2,8
Общий вид измерительной решетки
£
10
Таблица 2 - Метрологические и технические характеристики
|
Тип |
Толщина, мкм |
Предельное относительное отклонение сопротивления в партии от номинального, % |
Диапазон измеряемых де-формаций1, млн-1 |
Рабочий диапазон деформаций, млн-1 |
Номинальная чувствительность |
Относительная погрешность чувствительности на партию, % |
Диапазон рабочих температур, °С |
Интервал термокомпенсации, °С |
|
±0,3 | ||||||||
|
Y |
81±22 |
±0,52 |
от -3000 |
от -50000 |
2 |
±15 |
от -70 |
от -10 |
|
±0,753 |
до +3000 |
до +50000 |
±1,5 |
до +200 |
до +120 | |||
|
±14 | ||||||||
|
C |
81±12 |
±0,3 |
от -3000 |
от -100000 |
2,2 |
±1 |
от-200 |
от-200 |
|
до +3000 |
до +20000 |
до +200 |
до +250 | |||||
|
M |
65±15 |
±0,3 |
от -3000 |
от -15000 |
2,2 |
±0,75 |
от-200 |
от-200 |
|
±0,56 |
до +3000 |
до +10000 |
±1,5 |
до +250 |
до +250 | |||
|
G |
65±15 |
±0,35 |
от -3000 |
от -50000 |
2 |
±0,75 |
от -70 |
от -10 |
|
±14 |
до +3000 |
до +20000 |
±1,5 |
до +200 |
до +120 | |||
|
E |
50±15 |
±0,5 |
от -3000 |
от -50000 |
2 |
±1 |
от-200 |
от -10 |
|
до +3000 |
до +50000 |
до +180 |
до +120 | |||||
|
D |
81±22 |
±0,3 |
от -3000 до +3000 |
от -100000 до +100000 |
2 |
±1 |
от -70 до +200 |
- |
|
B |
35±10 |
±0,3 |
от -3000 |
от -50000 |
2 |
±1 |
от-200 |
от -10 |
|
до +3000 |
до +50000 |
до +140 |
до +120 | |||||
|
F |
95±15 |
±1 |
от -3000 |
от -50000 |
2 |
±1,5 |
от -40 |
от -10 |
|
до +3000 |
до +50000 |
до +140 |
до +120 | |||||
|
A |
40±5 |
±0,3 |
от -3000 |
от -50000 |
2 |
±1 |
от -40 |
от -10 |
|
до +3000 |
до +50000 |
±1,5 |
до +200 |
до +120 | ||||
|
U |
40±5 |
±0,3 |
от -3000 |
от -35000 |
2,2 |
±1 |
от -40 |
от -10 |
|
до +3000 |
до +10000 |
±1,5 |
до +200 |
до +120 | ||||
|
S |
1100±50 |
±1 |
от -3000 |
от -3000 |
2 |
±2 |
от-200 |
от -50 |
|
до +3000 |
до +3000 |
до +250 |
до +250 | |||||
|
Q |
33±10 |
±0,3 |
от -3000 |
от -35000 |
2,2 |
±17 |
от -40 |
от -10 |
|
до +3000 |
до +10000 |
±1,5 |
до +140 |
до +105 | ||||
|
V |
1500±100 |
±0,5 |
от -3000 |
от -50000 |
2 |
±1 |
от -30 |
от -10 |
|
до +3000 |
до +20000 |
до +105 |
до +105 |
Примечания:
-
1 - диапазон измерений согласно ГОСТ 8.543-86 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений деформации»;
-
2 - для модификаций XY9x, RY9x;
-
3 - для модификаций LY5x;
-
4 - для измерительных решеток с номинальной длиной 0,3 мм и 0,6 мм;
-
5 - для измерительных решеток с номинальной длиной > 3 мм;
-
6 - для модификаций TM9, RM9;
-
7 - для измерительных решеток с номинальной длиной > 1,5 мм.
наносится на титульный лист паспорта, прилагающегося к партии тензорезисторов фольговых универсальных типов Y, C, M, G, E, D, B, F, A, U, S, Q, V типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тензорезисторы |
в соответствии с заказом |
в соответствии с заказом |
|
Паспорт |
- |
1 экз. (на партию) |
|
Методика поверки |
МП ТИнТ 239-2019 |
1 экз. (на партию) |
осуществляется по документу МП ТИнТ 239-2019 «Тензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V. Методика поверки», утверждённому ООО «ТестИнТех» 24.04.2019 г.
Основные средства поверки:
-
- Рабочие эталоны 1-го разряда по ГОСТ 8.543-86 - установки с балками постоянного сечения, нагружаемыми по схеме чистого изгиба;
-
- Усилитель измерительный серии QuantumX (регистрационный номер в Федеральном информационном фонде 51385-12);
-
- Мультиметр 3468А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийГОСТ Р 52728-2007 Метод натурной тензотермометрии. Общие требования.
Нормативные и технические документы, устанавливающие требования к тензорези-сторам фольговым универсальным типов Y, C, M, G, E, D, B, F, A, U, S, Q, VГОСТ 8.543-86 ГСИ. Государственная поверочная схема для СИ деформации. Техническая документация изготовителя.
Изготовитель:«Hottinger Bruel & Kjaer GmbH», Германия
Адрес: Im Tiefen See 45, 64293 Darmstadt
Телефон (факс): +49 6151 803 0 (+49 6151 803 9 100)
Web-сайт: https://hbkworld.com/
E-mail: info.de@hbkworld.com
Заявитель:Общество с ограниченной ответственностью «СТАНДАРТ КАЧЕСТВА»
(ООО «СТАНДАРТ КАЧЕСТВА»)
ИНН 5018177801
Адрес: 141080, Московская обл., г. Королев, пр-т Космонавтов, дом 30Б, офис 5 Телефон: +7 495 999 5056
E-mail: qscert@qscert.ru
Испытательный центр:Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Телефон: +7 (499) 944-40-40
Аттестат аккредитации ООО «ТестИнТех» по проведению испытаний средств измерений в целях утверждения типа № RU.RA.312099 от 27.02.2017.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ30 декабря 2020 г. № 2297
Москва
О внесении изменений в описания типов
на датчики весоизмерительные тензорезисторные HLC, BLC, ELC, датчики весоизмерительные тензорезисторные RTN, датчики весоизмерительные тензорезисторные Z6, датчики весоизмерительные тензорезисторные С, и тензорезисторы фольговые универсальные типов Y, С, М, G, Е, D, В, F, A, U, S, Q, V
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «СТАНДАРТ КАЧЕСТВА» от 30 октября 2020 г. № 103020-1 приказываю:
-
1. Утвердить новые редакции описаний типов на датчики весоизмерительные тензорезисторные HLC, BLC, ELC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 21177-13, датчики весоизмерительные тензорезисторные RTN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 21175-13, датчики весоизмерительные тензорезисторные Z6, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 15400-13, датчики весоизмерительные тензорезисторные
С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60480-15, тензорезисторы фольговые универсальные типов Y, С, М, G, Е, D, В, F, A, U, S, Q, V, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 76725-19, в связи с переименованием изготовителя с «Hottinger Baldwin Messtechnik GmbH», Германия на «Hottinger Bruel & Kjaer GmbH», Германия, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
f л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
I Pt ДЬНН.Н О Lt Pl LMHKAl t .A'l
Сертификат: 01C95C9A007CACB9B24B5327C21BB4CE93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
