МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 апреля 2017 г.

Москва

О внесении изменений в описание типа на каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Диаконт» от 08 декабря 2016 г. № 10 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62910-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и __________ метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л (далее ТДК-400-М-Л) (далее каналы измерительные № 1) предназначены для измерений глубины и геометрических размеров оптически открытых дефектов в плоскости XY.

Описание средства измерений

Измерительные каналы № 1 состоят из следующих компонентов:

• 1) измерительных компонентов - первичный измерительный преобразователь (насадка «камера КВИК-ВСД»);

• 2) вычислительных компонентов - автоматизированные рабочие места оператора (компьютер оператора/контролера с установленным программным комплексом ВТД);

• 3) связующих компонентов - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента к другому (блок управления БУ-ВСД-М-Л, линия связи, взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 /ВСД-М-Л-2 (далее ВСД-М-Л) и средство доставки кабеля СДК-М-Л (далее СДК-М-Л));

• 4) вспомогательных компонентов - технические устройства, обеспечивающие нормальное функционирование, но не участвующие непосредственно в измерительных преобразованиях (пульт управления ПУ-ВСД-М).

Принцип работы каналов измерительных № 1 основан на измерении глубины и геометрических размеров выявленных с помощью насадки «Камера КВИК-ВСД» (далее - камера КВИК-ВСД) оптически открытых дефектов.

Измерение геометрических размеров оптически открытых дефектов в плоскости XY выполняется по телевизионному изображению, полученному с помощью камеры телевизионной КВИК-ВСД в составе камеры КВИК-ВСД. Лазерный зонд ЛЗ-4 в составе камеры КВИК-ВСД обеспечивает возможность измерения глубины выявленных дефектов. Лазерный зонд ЛЗ-4 проецирует сетку параллельных линий под заданным углом к поверхности контролируемого объекта. Падая на объект контроля, проекции линий изменяют свою форму в зависимости от рельефа его поверхности. Полученное с помощью камеры телевизионной КВИК-ВСД и лазерного зонда ЛЗ-4 телевизионное изображение передается по связующим компонентам в программный комплекс ВТД.

Программный комплекс ВТД позволяет производить обработку полученных изображений, измерение геометрических размеров оптически открытых дефектов и измерение их глубины.

Управление связующими компонентами и измерительными компонентами осуществляется с помощью вспомогательного компонента.

Внешний вид основных компонентов каналов измерительных № 1 приведен на рисунках 1 и 2.

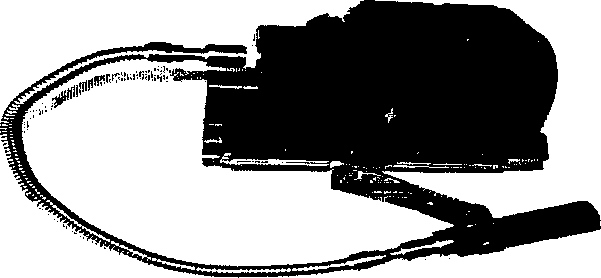

Рисунок 1 - Внешний вид камеры КВИК-ВСД

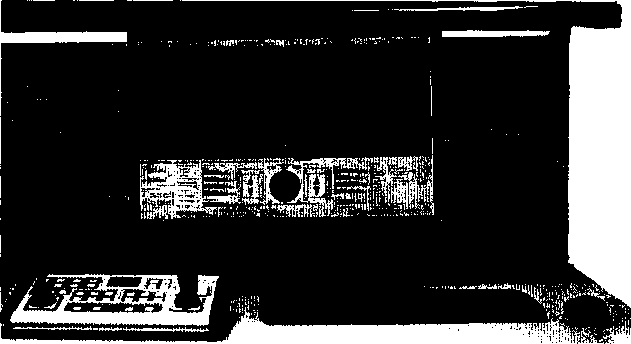

Рисунок 2 - Внешний вид пульта управления ПУ-ВСД-М и компьютера оператора/контролера с установленным программным комплексом ВТД

Объектом контроля являются технологические трубопроводы нефтяной, газовой и энергетической промышленности и изготовленные из углеродистых и низколегированных сталей (СтЗ, Сталь 20, 17Г1С, 09Г2С, 10ХСНД, 17ХСНД и т.д.) условным диаметром от 533 до 585 мм и от 700 до 1400 мм.

Программное обеспечение

Программный комплекс ВТД состоит из:

• - программного обеспечения RODIS;

• - программного обеспечения VM Inspector.

Программное обеспечение (далее - ПО) RODIS выполняет следующие функции:

• - управление вспомогательным техническим оборудованием и режимами работы камеры КВИК-ВСД;

• - отображение результатов контроля, измерения в интерактивном режиме;

• - архивирование результатов контроля.

ПО VM Inspector выполняет следующие функции:

• - просмотр и работа с архивами видеоизображений;

• - обработка результатов контроля.

ПО RODIS разделено на метрологически значимую (VIK.dll) и незначимую части.

ПО VM Inspector работает с модулем метрологически значимой части ПО RODIS.

Таблица 1 - Идентификационные данные ПО

Защита от несанкционированного доступа обеспечивается паролем, запрашиваемым при входе в операционную систему.

Программный комплекс ВТД соответствует «среднему» уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики каналов измерительных № 1 нормированы с учетом ПО.

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт на камеру КВИК-ВСД типографским способом и на маркировочную табличку в виде наклейки на камеру КВИК-ВСД.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 2512-0010-2015 с изменением № 1 «Каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 ноября 2016 г.

Основные средства поверки:

• - рулетка измерительная металлическая по ГОСТ 7502-98;

• - меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки насосится на свидетельсво о поверке и/или в паспорт на камеру КВИК-ВСД.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к каналам измерительным № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л

ИТЦЯ.463169.023 ТУ Камера КВИК-ВСД. Технические условия ИТЦЯ.463432.146 ТУ Телеуправляемый диагностический комплекс ТДК-400-М-Л.

Технические условия

Изготовитель

Акционерное общество «Диаконт» (АО «Диаконт»)

ИНН 7819013502

Юридический адрес: 198517, г. Санкт-Петербург, г. Петергоф, Ропшинское шоссе, д. 4 Адрес: 195374, Санкт-Петербург, ул. Учительская, д.2

Телефон; (812) 334-00-81, 592-62-35

Факс: (812) 592-62-65

E-mail: diakont@diakont.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон; (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http;//www.vniim.ru

E-mail; info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» RA.RU.311541 от 23 марта 2016 г.
