МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

8 декабря 2017 г.                                                        «      2745

Москва

О переоформлении свидетельства об утверждении типа средства измерений Ns 48204 «Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «Промэкспорт» от 17 октября 2017 г. №036 и № 037 приказываю:

• 1.   Внести изменения в описание типа на анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51305-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство №  48204 об утверждении типа

анализаторов рентгенофлуоресцентных Professional Spectrum MEG-01 в связи с внесением изменений в методику поверки. Распространить действие методики поверки МП 60.Д4-12 «ГСП. Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01. Методика поверки» с изменением №1 на средства измерений, находящиеся в эксплуатации.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 00E1036ECDCO11E780DAE0071B1BS3CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: С 20.И.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «8» декабря 2017 г. № 2745

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01

Назначение средства измерений

Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01 (далее - анализаторы) предназначены для измерения массовой доли химических элементов в веществах и материалах, находящихся в твердом, порошкообразном или жидком состоянии.

Описание средства измерений

Принцип действия анализаторов основан на измерении интенсивности флуоресцентного рентгеновского излучения атомов исследуемых образцов. Источником первичного излучения является рентгеновская трубка. Спектральный анализ рентгеновского флуоресцентного излучения осуществляется кристаллами-анализаторами с использованием полупроводникового детектора, служащего для преобразования квантов вторичного рентгеновского излучения в электронный сигнал. Специализированное программное обеспечение позволяет на основе полученных данных рассчитывать элементный состав анализируемого материала.

Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01 состоят из:

• - Корпуса, служащего для размещения агрегатов анализатора, стабилизации аналитических условий и для защиты пользователя от излучения;

• - Рентгеновской трубки - источника рентгеновского излучения с регулируемым напряжением и силой тока, с многопозиционным колесом фильтров рентгеновского излучения:

• - Детектора (полупроводникового), служащего для преобразования квантов вторичного рентгеновского излучения в электронный сигнал;

• - Интегрированного компьютера или КПК, предназначенного для приема, обработки и выдачи информации под управлением специализированного программного обеспечения:

• - Источника питания, служащего для обеспечения всех частей анализатора электроэнергией с определенными характеристиками.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

(а)                                                        (б)

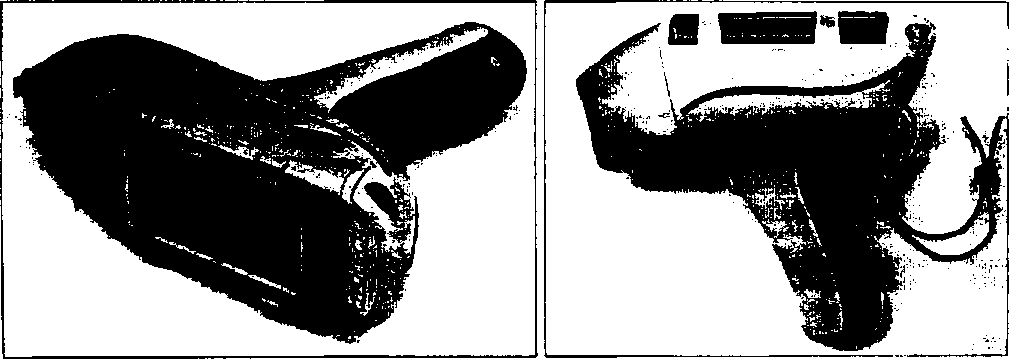

Рисунок 1 - Общий вид анализаторов: а) анализатор с интегрированным компьютером, б) анализатор с интегрированным компьютером в форме КПК

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

В состав анализаторов входит программное обеспечение (ПО) - «Программа анализа ElvaX ProSpector».

Программное обеспечение является внешним, установлено на интегрированный компьютер или КПК.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Защита от несанкционированного доступа реализована посредством ввода пароля.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики___________

____________________Наименование характеристики                         Значение

Диапазон измерений массовой доли компонента, %                 ___ от 1 !пи

Предел допускаемого среднеквадратического отклонения (СКО) значений |        _э

результатов измерения массовой доли компонента, %, не более j

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на верхнюю панель электронного блока и на титульный лист р\ ководс гва по эксплуатации в правый верхний угол методом печати.

Комплектность средства измерении

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 60.Д4-12 «Анализаторы рентгепофлуоресцентные Professional Spectrum MEG-01. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 июля 2012 г. с Изменением № 1, утвержденным ФГУП «ВНИИОФИ» 16 октября 2017 г.

Основные средства поверки:

- стандартные образцы состава сталей углеродистых и легированных типов 13Х. 60С2. 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф (комплект СО УГ0-У19) ГСО 4165-91П, 2489-91П/2497-91П

Основные метрологические характеристики:

Диапазон значений массовой доли элементов (от 0,0005 до 3.1)% с границами допускаемых значений абсолютных погрешностей ±Д аттестованных значений для доверительной вероя: iioci и 0,95 (от 0,0003 до 0,07)%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус анализаторов рентгепофлуоресцентных Professional Spectrum MEG-01 (место нанесения указано на рисунке 2).

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным Professional Spectrum MEG-01

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.

Техническая документация ООО «Элватех», Украина, г. Киев

Изготовитель

Общество с ограниченной ответственностью «Элватех» (ООО «Элватех»)

03680, Украина, г. Киев, ул. Машиностроительная, д. 50

Телефон: (+380 44) 599-11-43

Факс: (+380 44) 406-65-83

e-mail: office@elvatech.com

Заявитель

Общество с ограниченной ответственностью «Промэкспорт» (ООО «Промэкспорт»)

ИНН 5021016787

142184, Московская обл., г. Климовск, ул. Южный поселок, д. 13

Телефон: +7(495) 517-04-28; +7 985 929 1852

Факс: +7(495)517-04-28

E-mail: info@mos-test.ru; ssmilgin@mos-test.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский на> чно-исследовательский институт оптико-физических измерений»

Адрес: 119361, Москва, ул. Озерная, 46

Телефон: +7(495) 437-56-33; факс: +7(495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа№ 30003-14 от 23.06.2014 г.
