МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

15 декабря 2023 г.

_№ 2716

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1В138С0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2023 г. № 2716 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правооблада

тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

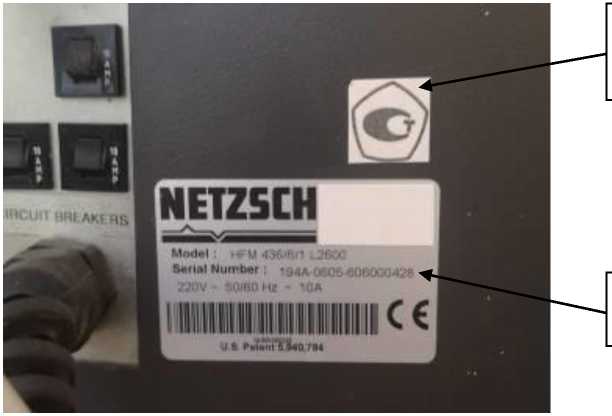

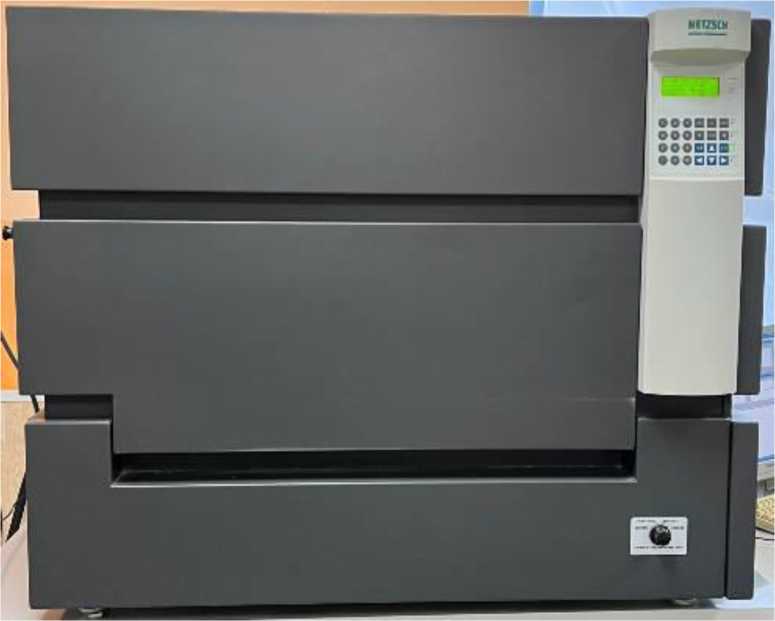

Прибор для измерения теплопроводности

HFM

436/6/1

90765-23

194А-0605-

606000428

Фирма "NETZSCH-

Geratebau

GmbH",

Германия

Фирма

"NETZSCH-

Geratebau

GmbH",

Германия

ОС

МП 2413

0061-2023

1 год

ООО "Завод строительных конструкций" (ООО "ЗСК"), Смоленская обл., г. Вязьма

ИНН

6722021988,

ОГРН

1086722000386

ФГУП

"ВНИИМ им.

Д.И.Менделее ва", г. Санкт-Петербург

02.06.2023

Дефектоскопы вихретоковые многоканальные

"ЭМД-

90766-23

001, 002

Акционерное общество "Фирма

ТВЕМА" (АО

"Фирма

ТВЕМА"),

г. Москва

Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва

ОС

МП

013.Д4-23

1 год

Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва

ФГБУ

"ВНИИОФИ",

г. Москва

28.08.2023

Установка пикнометрическая

ПУ-

ИнКС

90767-23

001

Закрытое акционерное общество

"Научноинженерный

Закрытое акционерное общество "Научноинженерный

ОС

МП 23020001-2023

1 год

Закрытое акционерное общество "Научноинженерный

ФГУП

"ВНИИМ им.

Д.И.Менделее ва", г. Санкт-Петербург

19.09.2023

центр "ИН-КОМСИ-

СТЕМ" (ЗАО

"НИЦ "ИН-КОМСИ-

СТЕМ"),

г. Казань

центр "ИН-КОМСИ-

СТЕМ" (ЗАО

"НИЦ "ИН-КОМСИ-

СТЕМ"),

г. Казань

центр "ИН-КОМСИ-СТЕМ" (ЗАО "НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань

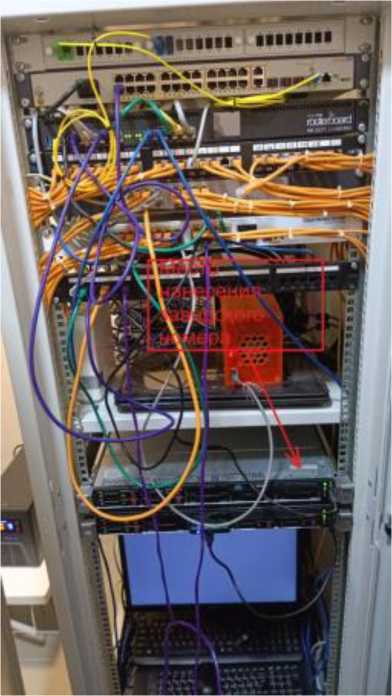

Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) "ИА-

ТУ"

Обозначение отсутствует

90768-23

001

Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва

ОС

МИ 3000

2022

4 года

Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва

ООО "Спец-энергопроект", г. Москва

01.03.2023

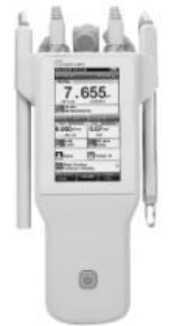

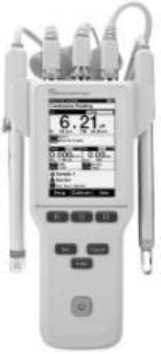

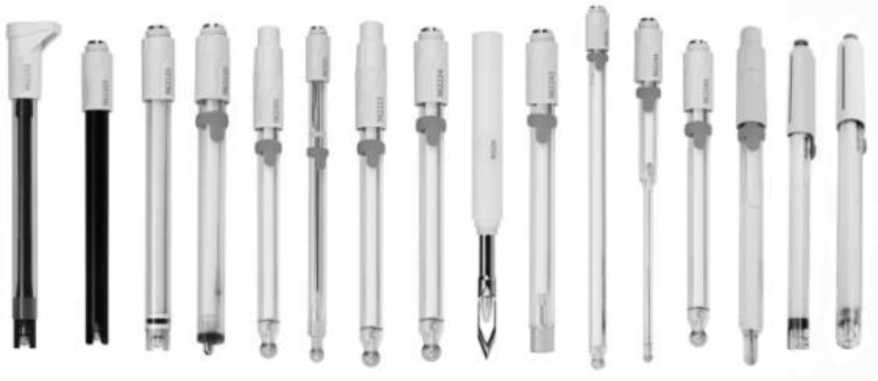

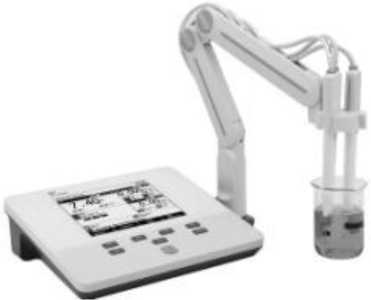

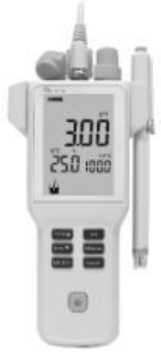

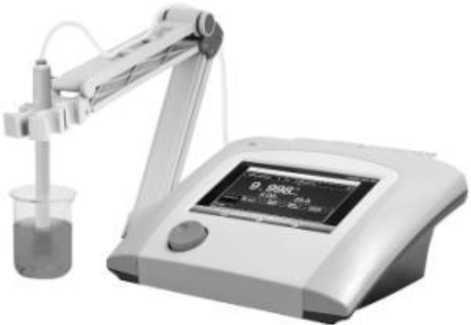

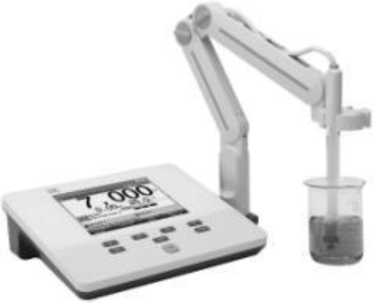

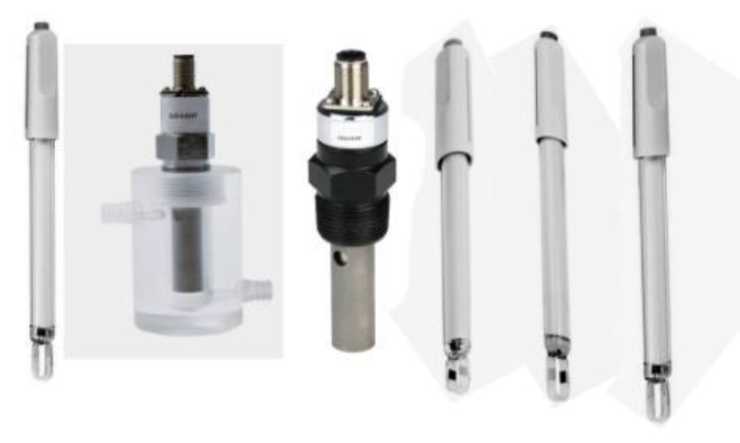

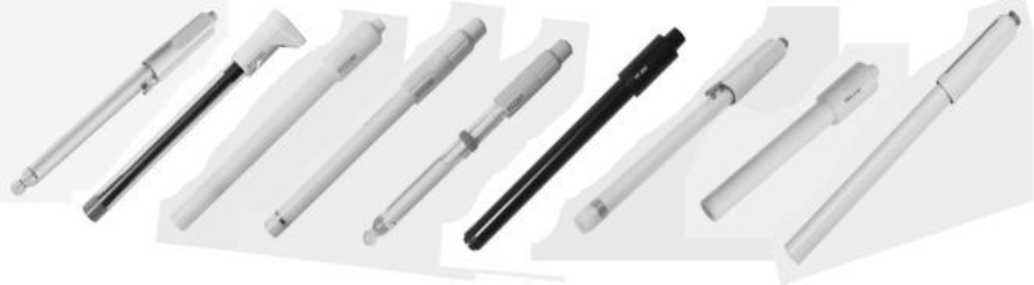

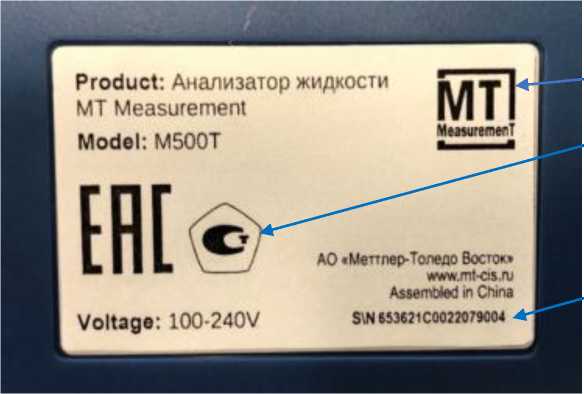

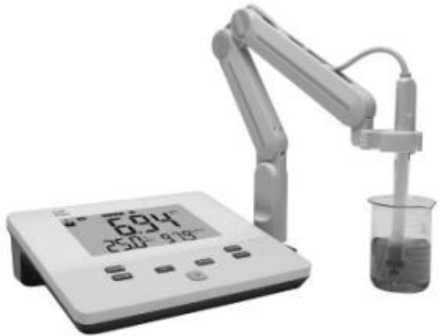

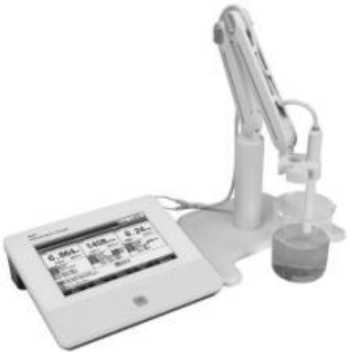

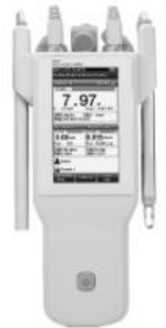

Анализаторы жидкости

Measure ment

90769-23

мод. M500T,

зав. №

653621C002207900

4, мод. РН50ОТ, зав. № 602821CB02301000

7, мод. РН50ОТ, зав. № 602821CB02301000

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"),

г. Москва; производственная площадка Шанхай ИНЕСА Сайенти-фик Инструмент Ко, Лтд.,

КНР

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва

ОС

МП 24500027-2023

1 год

Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

09.10.2023

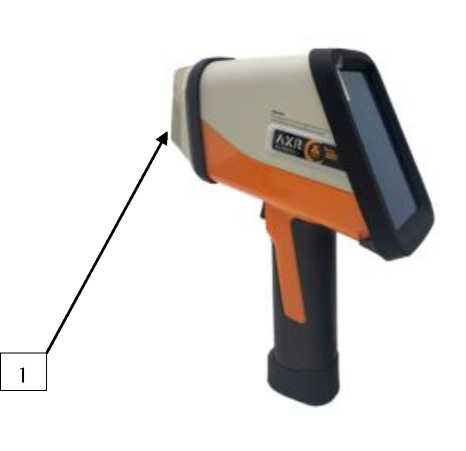

Анализаторы рентгено-флуоресцентные

Terra900

90770-23

AXR90S0103,

AXR90S0107,

AXR90S0109,

AXR90S0110,

AXR Scientific

Instrument

(Hangzhou)

Co., Ltd.,

AXR Scientific

Instrument (Hangzhou)

Co., Ltd.,

ОС

МП 06221-2023

1 год

Общество с ограниченной ответственностью

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И.Менделее

09.10.2023

AXR90S0111,

AXR90S0118

Китай

"СИНЕРКОН" (ООО "СИ-НЕРКОН"), г. Москва

ва", г. Екатеринбург

Система измерительная управляющая установки № 12 ООО "ЛУКОЙЛ-Волгоград-нефтепереработка"

Обозна

чение отсутствует

90771-23

Общество с ограниченной ответственностью "ЛУКОЙЛ-Волгоград-нефтепереработка" (ООО "ЛУКОЙЛ-Волгоград-нефтепереработка"),

г. Волгоград

Общество с ограниченной ответственностью "ЛУКОЙЛ-

Волгоград-нефтепереработка" (ООО "ЛУКОЙЛ-

Волгоград-нефтепереработка"),

г. Волгоград

ОС

МП 2605/1

311229

2023

1 год

Общество с ограниченной ответственностью "ЛУ

КОЙЛ-Волгоград-нефтепереработка" (ООО "ЛУКОЙЛ-Волгоград-нефтепереработка"), г. Волгоград

ООО ЦМ "СТП", г. Казань

26.05.2023

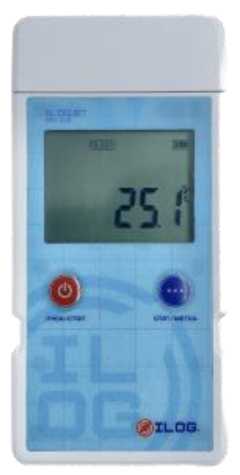

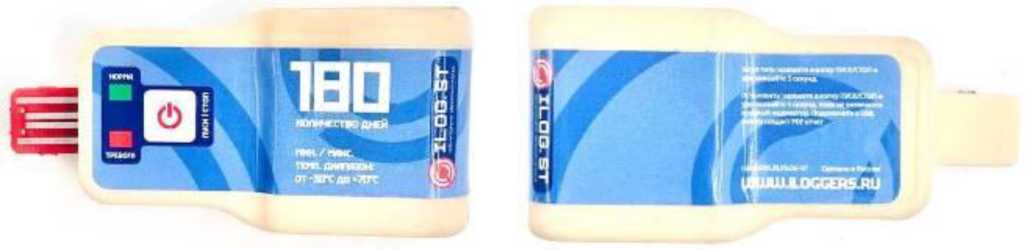

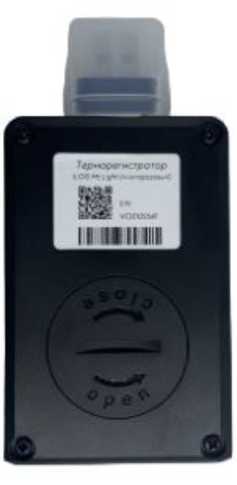

Измерители-регистраторы температуры однократного применения

iLog.St

90772-23

010122AS01A, 010122AS02A, 010122AS03A, 010122AS04A, 010122AS05A, 010122AS06A, 010122AS07A, 010122AS08A, 010122AS09A, 010122AS10A (модель iLog.St, изготовитель ИП Мальцева Диана

Витальевна, г. Москва),

020122ES01B, 020122ES02B, 020122ES03B, 020122ES04B, 020122ES05B, 020122ES06B, 020122ES07B, 020122ES08B, 020122ES09B,

Индивидуальный предприниматель

Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва;

ZHENGZHOU FRESHLIANC E

ELECTRONIC S CORP., LTD, Китай;

CoolMan Electronics Limited, Китай

Индивидуальный предприниматель

Мальцева Диана Витальевна (ИП Мальцева Диана

Витальевна), г. Москва

ОС

МП 207

036-2023

Первичная поверка до ввода в экс-плуа-тацию

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва

ФГБУ "ВНИИМС", г. Москва

13.09.2023

020122ES10B

(модель iLog.St Light, изготовитель "ZHENGZHOU FRESHLIANCE ELECTRONICS CORP., LTD", Китай), 050122MV01E, 050122MV02E, 050122MV03E, 050122MV04E, 050122MV05E, 050122MV06E, 050122MV07E, 050122MV08E, 050122MV09E, 050122MV10E

(модель iLog.St Dry Ice, изготовитель "CoolMan Electronics

Limited", Китай)

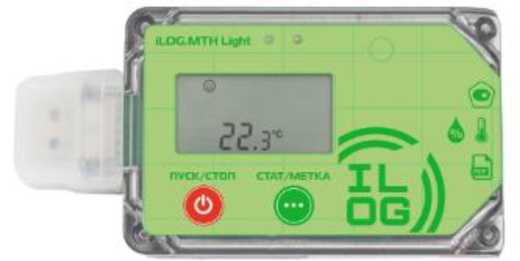

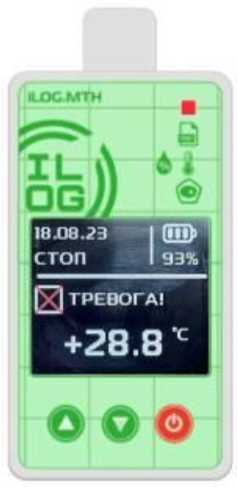

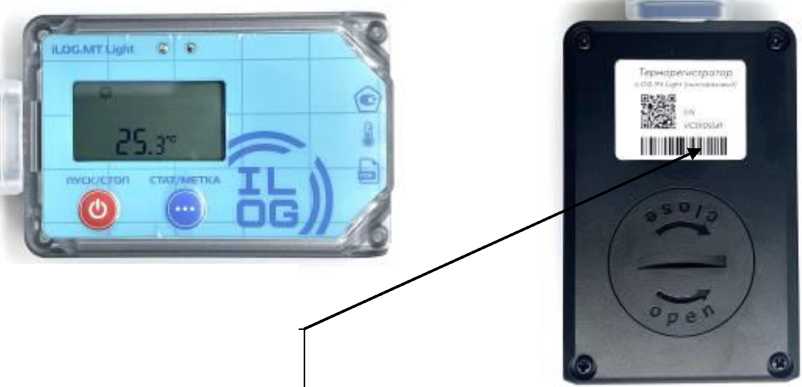

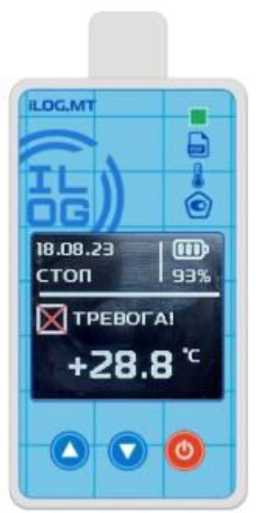

Измерители-регистраторы температуры

iLog.Mt(

90773-23

030122AM01C, 030122AM02C, 030122AM03C, 030122AM04C, 030122AM05C, 030122AM06C, 030122AM07C, 030122AM08C, 030122AM09C, 020122AM10C (iLog.Mt, изготовитель ИП Мальцева

Диана Витальевна),

040122BM01D, 040122BM02D, 040122BM03D, 040122BM04D, 040122BM05D,

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва;

CoolMan Electronics

Limited, Китай

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва

ОС

МП 207037-2023

2 года;

1 год (для моделей iLog.M th, iLog.M th Light при ис-поль-зова-нии изме-ри-тель-

Индивидуальный предприниматель

Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна),

г. Москва

ФГБУ

"ВНИИМС",

г. Москва

13.09.2023

040122BM06D, 040122BM07D, 040122BM08D, 040122BM09D, 040122BM10D

(iLog.Mth, изготовитель ИП Мальцева Диана Витальев

на), 050122AM01C, 050122AM02C, 050122AM03C, 050122AM04C, 050122AM05C, 050122AM06C, 050122AM07C, 050122AM08C, 050122AM09C, 020122AM10C

(iLog.Mt Light, изготовитель фирма "CoolMan Electronics Limited",

Китай),

060122AM01C, 060122AM02C, 060122AM03C, 060122AM04C, 050122AM05C, 650122AM06C, 060122AM07C, 060122AM08C, 060122AM09C, 060122AM10C

(iLog.Mth Light, изготовитель фирма "CoolMan Electronics Limited",

Китай)

ного канала относи-тельной влажности)

10.

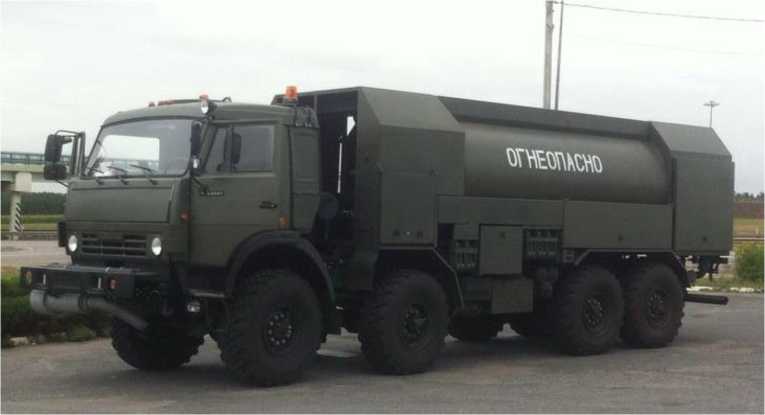

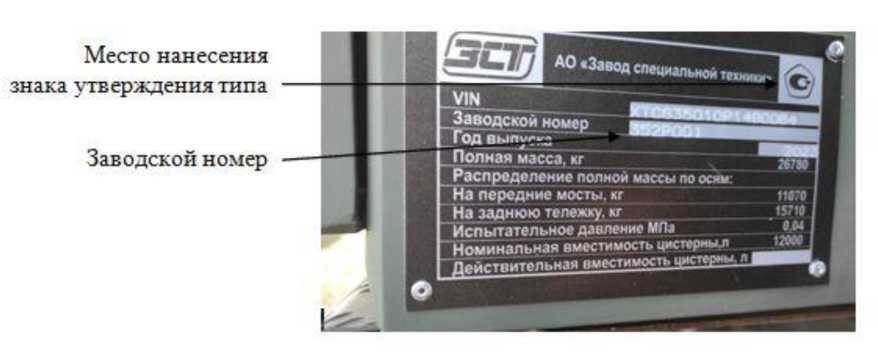

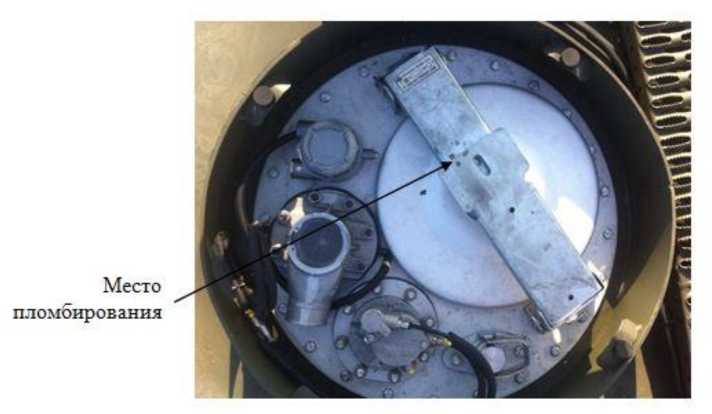

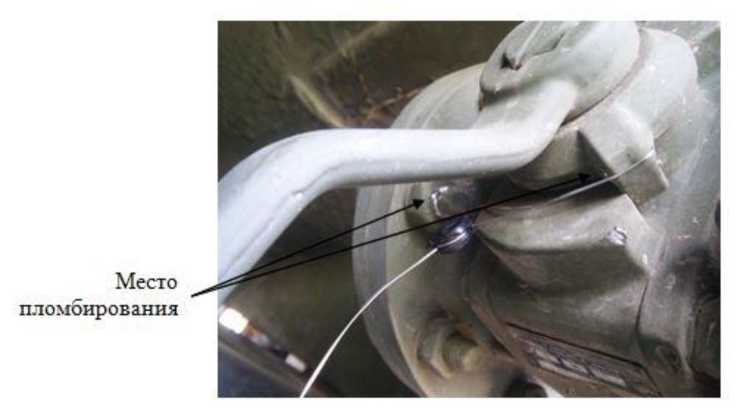

Автотопли-возаправщи-ки массовой

АТЗ-12-

10-63501

65560-23

352 Р001; 352 Р002;

352 Р003; 352 Р004;

352 Р005; 352 Р006;

Акционерное общество "Завод специаль-

ОС

ГОСТ

8.600-2011

2 года

Акционерное общество "Завод специаль-

ФБУ "Ростест-Москва", г. Москва

09.10.2023

выдачи

352 Р007; 352 Р008;

352 Р009; 352 Р010;

352 Р011; 352 Р012;

352 Р013; 352 Р014;

352 Р015; 352 Р016;

352 Р017

ной техники" (АО "ЗСТ"), Орловская обл., г. Мценск

11.

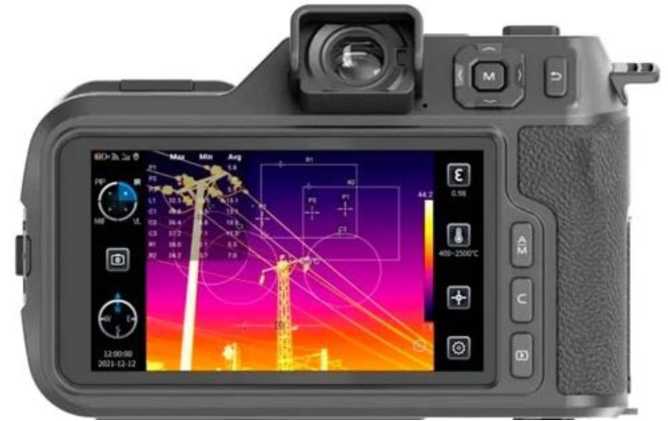

Камеры инфракрасные переносные

Guide PT

90774-23

ZC13AF022290030

Фирма "Wuhan

Guide Sensmart Tech Co., Ltd.",

Китай

Фирма "Wuhan Guide Sensmart Tech Co., Ltd.", Китай

ОС

МП 207032-2023

1 год

Акционерное общество "Пергам-Инжиниринг" (АО "Пергам-Инжиниринг"), г. Москва

ФГБУ

"ВНИИМС",

г. Москва

17.08.2023

12.

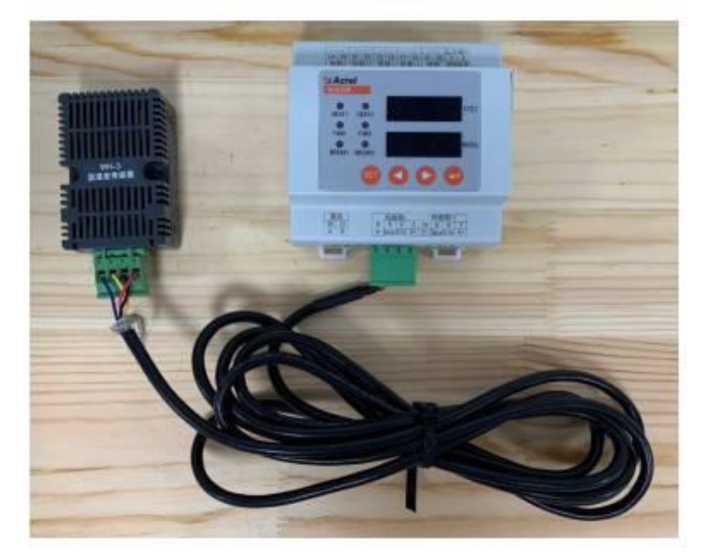

Контроллеры температуры и относительной влажности

WHD20

R-11

90775-23

00031518060326,

00028140010046,

00029853010340, 00029853010472

Acrel Co., Ltd.,

Китай

Acrel Co., Ltd.,

Китай

ОС

МП 207051-2023

1 год

"Mambo Technical Service Co., Ltd", Китай

ФГБУ

"ВНИИМС",

г. Москва

12.09.2023

13.

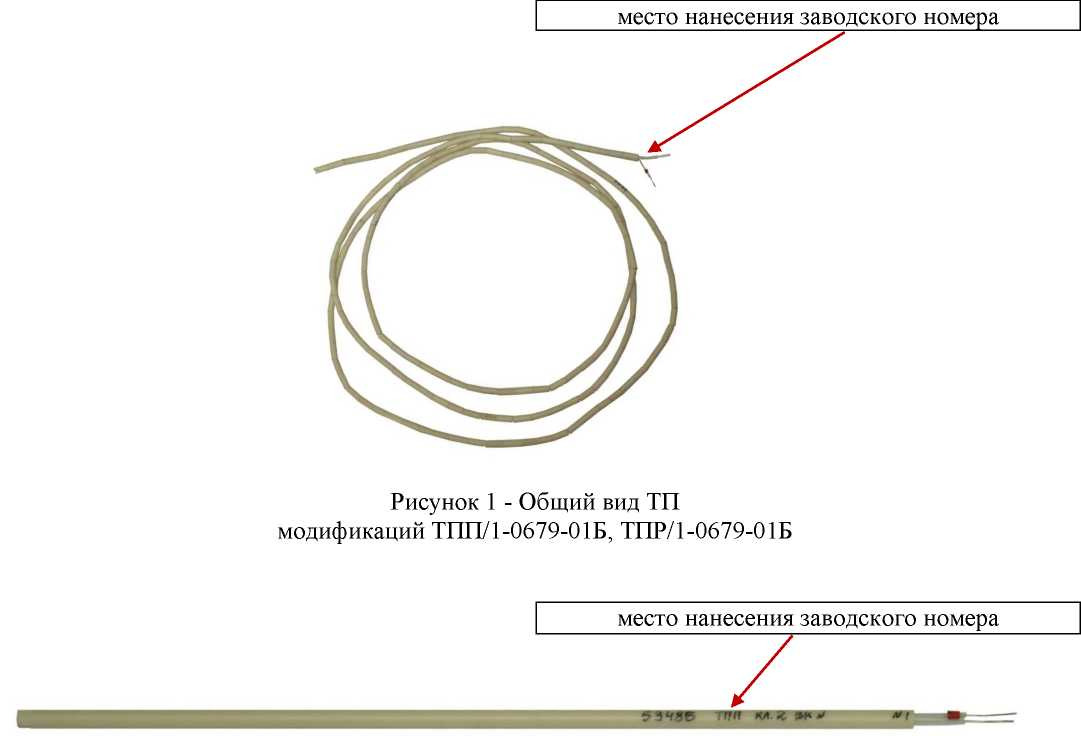

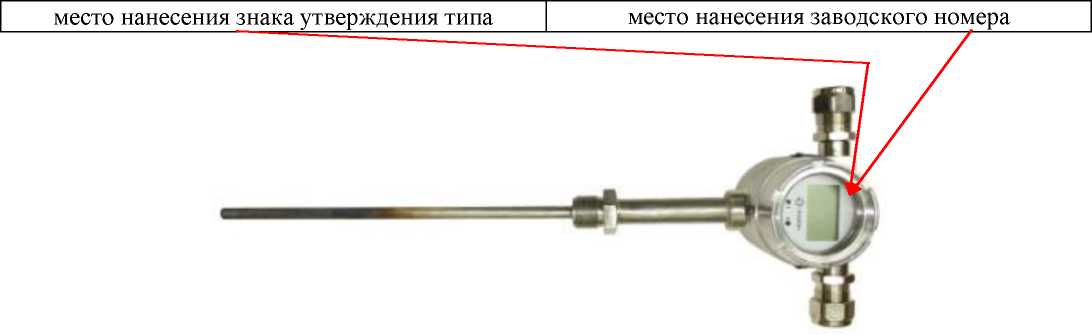

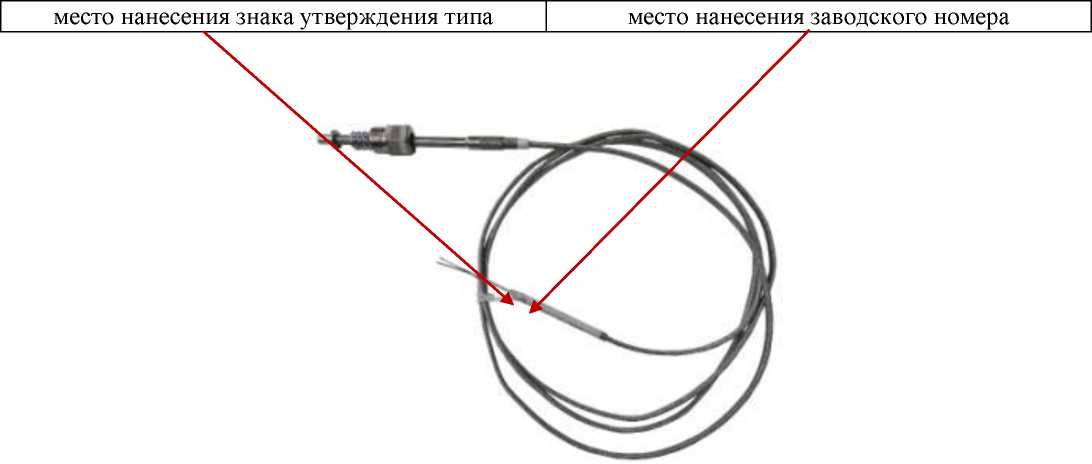

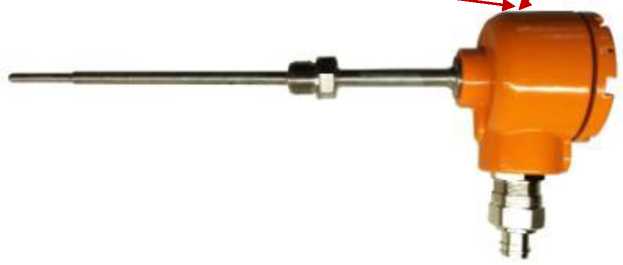

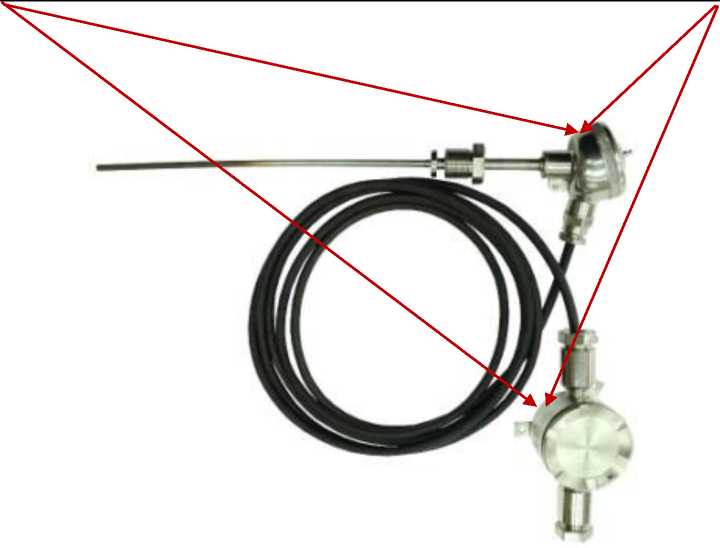

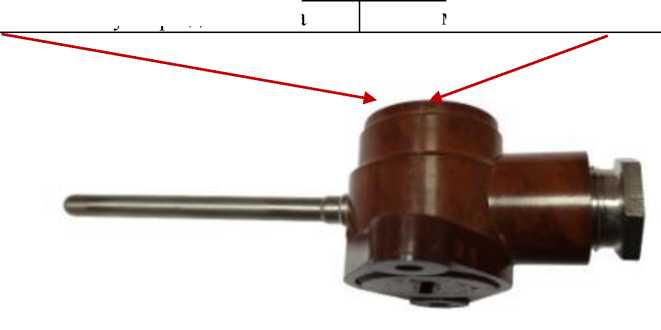

Преобразователи тер-моэлектри-ческие

(К)Тхх/1

90777-23

9078, 9081, 9083,

9084, 9087

Закрытое акционерное общество Научно-Производственная Компания "Эталон" (ЗАО НПК "Эталон"), Ростовская обл., г. Волгодонск

ОС

МП 207057-2023

3 года (для ТП с рабочим диапазоном измерений до 300 °C); 2 года (для ТП с рабочим диапазоном измерений св. 300 °C до 800

ФГБУ

"ВНИИМС",

г. Москва

15.11.2023

°C); 1 год (для ТП с рабочим диапазоном измерений св. 800

°C);

первичная поверка до ввода в экс-плуа-тацию

(для много-зонных сборок

ТП

при невоз-мож-ности демонтажа)

14.

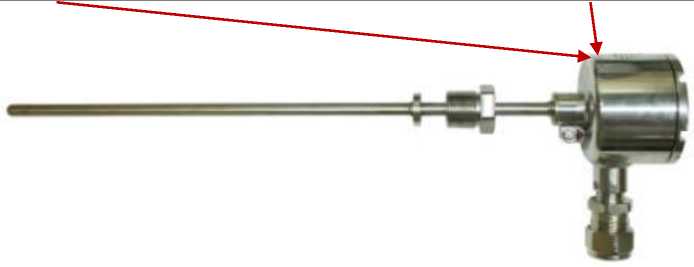

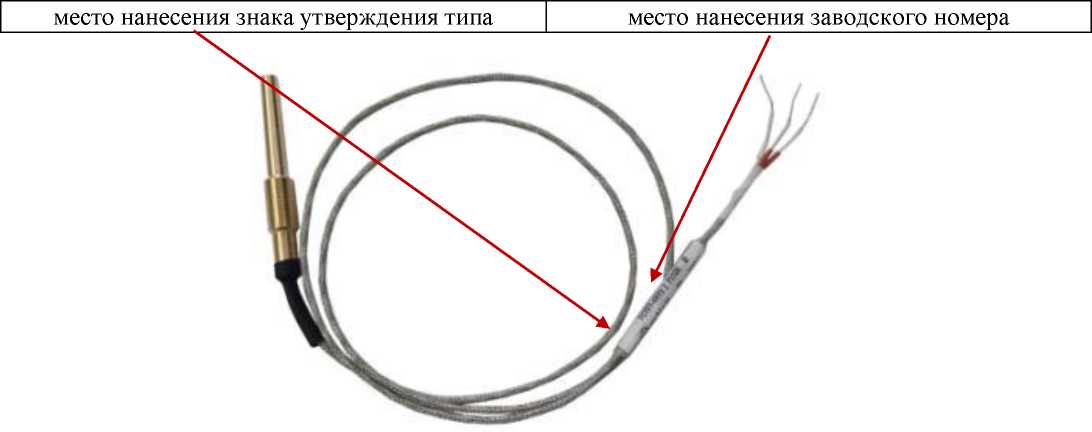

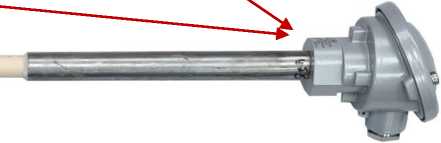

Преобразователи тер-моэлектри-ческие

ТПх/1

90778-23

1029, 1030, 1031,

1032

Закрытое акционерное общество Научно-Производственная Компания "Эталон" (ЗАО

ОС

МП 207

056-2023

1 год

Закрытое акционерное общество

Научно-

Производственная Компания "Эталон" (ЗАО

ФГБУ

"ВНИИМС",

г. Москва

15.11.2023

НПК "Эта

лон"), Ростовская обл.,

г. Волгодонск

НПК "Эталон"), Ростовская обл.,

г. Волгодонск

НПК "Эталон"), Ростовская обл.,

г. Волгодонск

15.

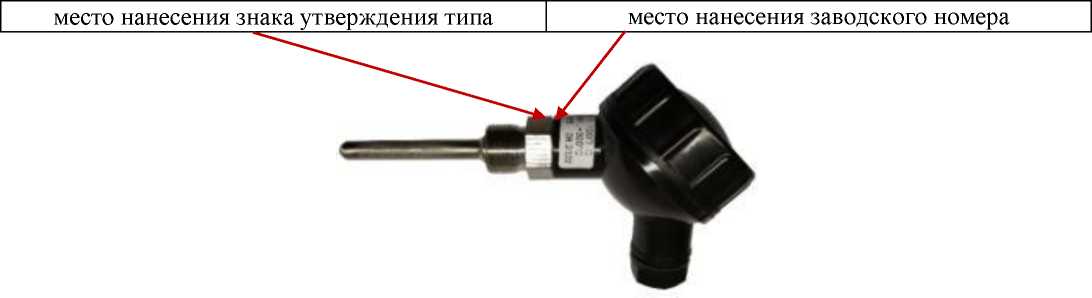

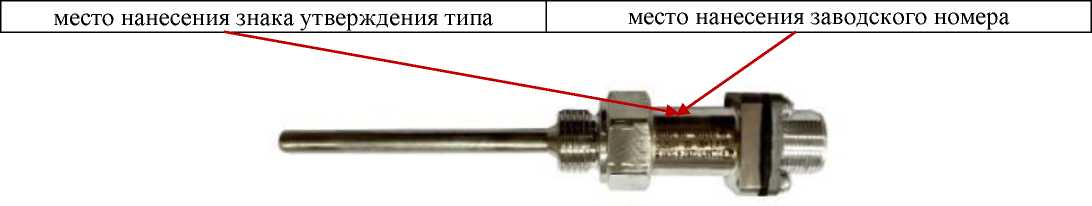

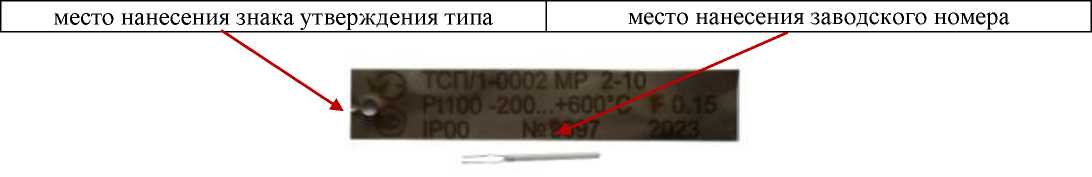

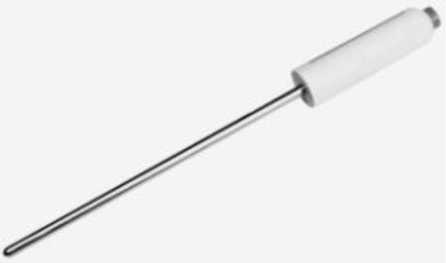

Термопреобразователи сопротивления

ТСх/1

90779-23

9064, 9061, 9063,

9067, 9069, 9077

ОС

МП 207058-2023

2 года

ФГБУ "ВНИИМС", г. Москва

15.11.2023

16.

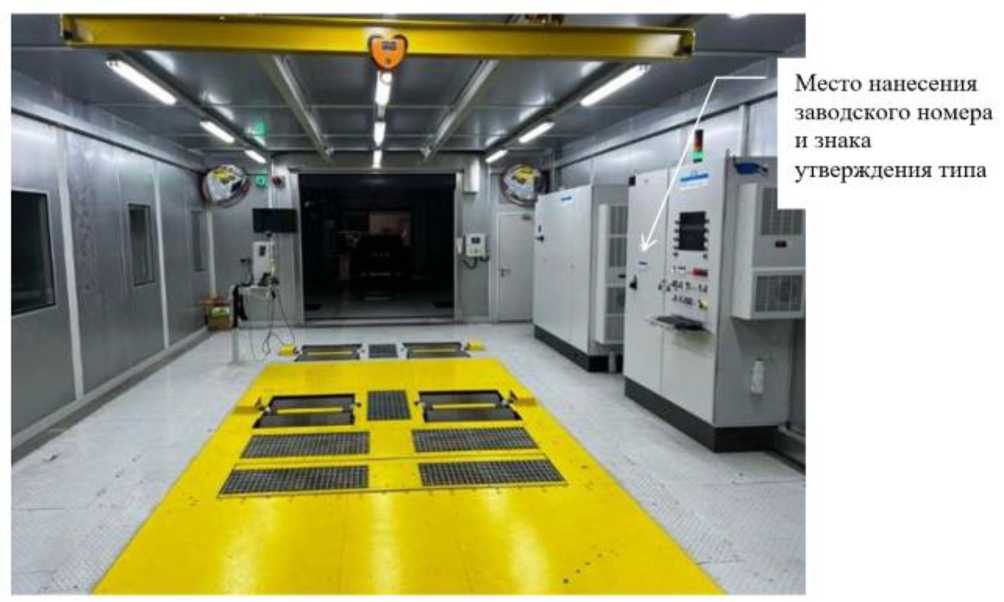

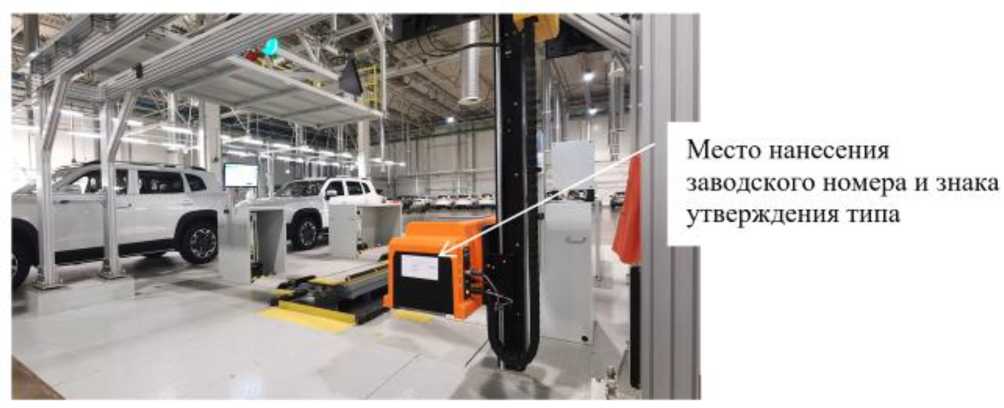

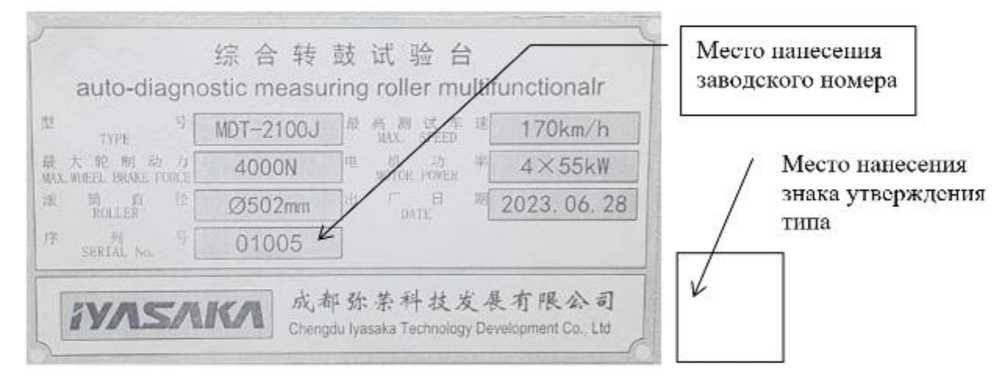

Стенд авто-диагностический измерительный роликовый многофункциональный

MDT-

2100J

90780-23

01005

Chengdu Iyasa-ka Technology

Development

Co., Ltd, КНР

Chengdu Iyasa-ka Technology

Development

Co., Ltd, КНР

ОС

РТ-МП-4975-445

2023

1 год

Общество с ограниченной ответственностью "Хавейл Мотор Мануфэкчу-ринг Рус" (ООО "ХММР"), Тульская обл., г. Узловая

ФБУ "Ростест-Москва", г. Москва

06.12.2023

17.

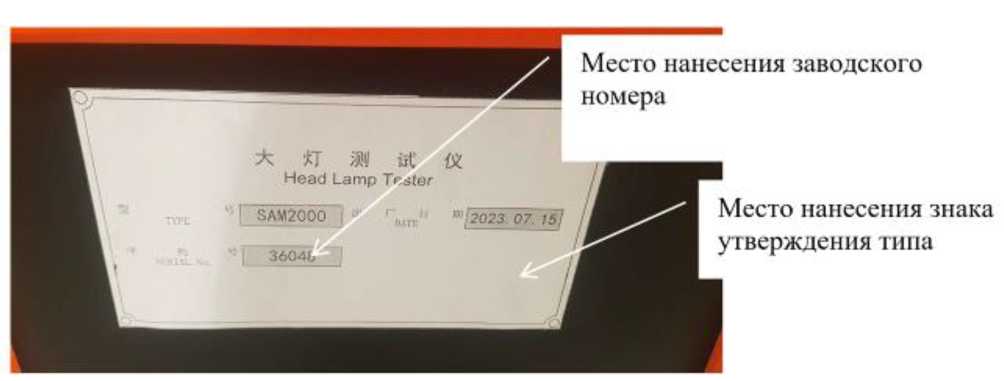

Прибор для измерений параметров света фар

SAM200

90781-23

36048

Chengdu Iyasa-ka Technology

Development

Co., Ltd, КНР

Chengdu Iyasa-ka Technology

Development

Co., Ltd, КНР

ОС

РТ-МП-5065-445

2023

1 год

ФБУ "Ростест-Москва", г. Москва;

ООО "ЦМС КарТест", г. Москва

06.12.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» декабря 2023 г. № 2716

Регистрационный № 90766-23

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые многоканальные «ЭМД-2»

Назначение средства измерения

Дефектоскопы вихретоковые многоканальные «ЭМД-2» (далее по тексту -дефектоскопы) предназначены для измерений глубины поверхностных дефектов в материалах, полуфабрикатах, готовых изделиях.

Описание средства измерений

Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля. В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - ВТП). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой ВТП, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране ПК.

Дефектоскоп состоит из следующих основных частей: электронного блока, сканирующего устройства, комплекта ВТП, комплекта кабелей.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса дефектоскопа. Пломбирование дефектоскопов не предусмотрено.

Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.

Приказ Росстандарта №2716 от 15.12.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид дефектоскопов вихретоковых многоканальных «ЭМД-2»

(■■■■■КП Дефектоскоп Вихретоковый ■К ЭМД-2

НК Зав.

Место нанесения заводского номера

Рисунок 2 - Обозначение места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет следующие основные функции:

- настройка параметров контроля;
- регистрации результатов контроля;
- хранение всех результатов проездов в единой базе данных;
- отображение сигнала в режиме реального времени;
- просмотра и расшифровки ранее зарегистрированных данных.

Метрологически значимая часть не выделена, все ПО является метрологически значимым.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЭМД-2: Мастер настройки
Номер версии (идентификационный номер) ПО	1.1.33.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение и допускаемое отклонение рабочей частоты, кГ ц	100 ± 10
Номинальное значение и допускаемое отклонение размаха сигнала возбуждения, В	28,0 ± 2,8
Диапазон измерений глубины поверхностных дефектов, мм	от 0,5 до 9,9
Пределы допускаемой относительной погрешности измерений глубины поверхностных дефектов, %	±20

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество каналов ВТП*	от 8 до 16
Диапазон показаний глубины поверхностных дефектов, мм	от 0,1 до 10,0
Параметры электрического питания:
- напряжение переменного тока, В	220 ± 23
- частота переменного тока, Гц	50,00 ± 1,25
Потребляемая мощность электронного блока, В^А, не более	100
Габаритные размеры электронного блока дефектоскопа, мм, не более:
- высота	180
- ширина	280
- длина	480
Масса электронного блока дефектоскопа, кг, не более	10
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до + 35
* В соответствии с заказом

Знак утверждения типа

наносится типографским способом на титульный лист формуляра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество

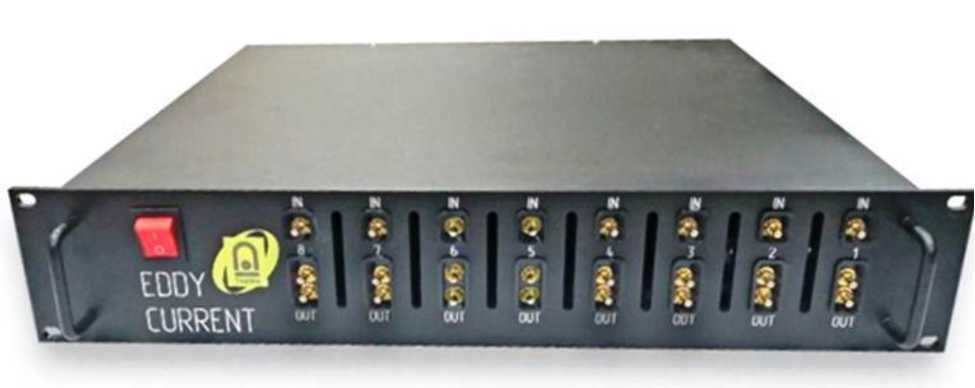

Дефектоскоп вихретоковый многоканальный: - Электронный блок - Преобразователи вихретоковые* - Сканирующее устройство*	«ЭМД-2»	1 шт. 1 комплект 2 шт.
Кабели		1 комплект
Стандартный образец		1 шт.
Персональный компьютер*		1 шт.
Программное обеспечение		1 комплект
Руководство по эксплуатации	ВДМА.663500.205 РЭ	1 экз.
Формуляр	ВДМА.663500.205 ФО	1 экз.
* Тип и количество в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации ВДМА.663500.205 РЭ «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный «ЭМД-2», раздел 2 «Использование изделия».

Нормативные документы, устанавливающие требования к средству измерений

ВДМА.663500.205 ТУ «Дефектоскопы вихретоковые многоканальные «ЭМД-2». Технические условия».

Правообладатель

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, пер. 1-й Красносельский, д. 3, помещ. 75П

Телефон: +7 (495) 230-30-26

Факс +7 (495) 230-30-26

Web-сайт: www.tvema.ru

Е-mail: tvema@tvema.ru

Изготовитель

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн.тер.г. муниципальный округ Красносельский, пер 1-й Красносельский, д. 3, помещ. 75П

Адрес места осуществления деятельности: 115088, г. Москва, 1-й Угрешский пр-д, д. 26 Телефон: +7 (495) 230-30-26

Факс +7 (495) 230-30-26

Web-сайт: www.tvema.ru

Е-mail: tvema@tvema.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

Е-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» декабря 2023 г. № 2716

Лист № 1 Регистрационный № 90767-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка пикнометрическая ПУ-ИнКС

Назначение средства измерений

Установка пикнометрическая ПУ-ИнКС (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона по Государственной поверочной схеме для средств измерений плотности, утвержденной приказом Росстандарта от 01.11.2019 г. № 2603 для поверки и калибровки поточных преобразователей плотности жидкости, измерительных каналов плотности комплексных средств измерений в условиях эксплуатации и в составе поверочных стендов в условиях лаборатории.

Описание средства измерений

К данному типу относится установка поверочная пикнометрическая ПУ-ИнКС с заводским № 001 (далее в тексте - установка). Сведения о средствах измерений из состава установки приведены в таблице 1.

Принцип действия установки основан на пикнометрическом методе измерения плотности с использованием металлических напорных пикнометров ARCСO.

Сущность метода состоит в определении масс известных объёмов жидкости, отобранных в пикнометр из трубопровода или гидравлического контура поверочного стенда в два соединённых последовательно пикнометра при температуре и давлении в трубопроводе с исследуемой жидкостью. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости.

Массы пустых и заполненных пикнометров определяют методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009 при использовании весов в качестве компаратора. Температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры из трубопровода при помощи цифрового термометра ТЦМ 9410/М1 в комплекте с термопреобразователями ТТЦ 01-180, установленных в термокарманы, расположенные на входном и выходном технологическом трубопроводе основного корпуса установки. Давление исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры из трубопровода с исследуемой жидкостью при помощи преобразователя давления входящего в состав установки и установленного в технологический трубопровод основного корпуса установки между двумя напорными пикнометрами.

Конструктивно установка состоит из следующих основных частей: основного корпуса установки, электронных весов и набора гирь в транспортных кейсах.

В основном корпусе установки размещен комплект металлических пикнометров, технологические трубопроводы, запорные краны, термокарманы для термопреобразователей, преобразователь давления, цифровой термометр в комплекте с термопреобразователями сопротивления и индикатор расхода. В состав установки входят средства измерений утвержденных типов. Также в корпусе установки размещаются гибкие рукава высокого давления с быстросъёмными соединениями. Корпус установки и кейсы для транспортировки весов и гирь выполнены из легких композитных материалов и снабжены ручками для переноски. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью или гидравлическому контуру поверочного стенда, в случае применения установки в условиях лаборатории.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер наносится на пластину из нержавеющей стали на технологическом боксе установки (рисунок 2) методом лазерной гравировки.

Общий вид установки показан на рисунке 1.

Пломбирование установки не предусмотрено.

Рисунок 1 - Общий вид установки пикнометрической ПУ -ИнКС

Установка пикнометрическая ПУ-ИнКС

Заводской № 001

Рисунок 2 - Макет пластины на технологическом боксе

Таблица 1 - Сведения о средствах измерений из состава установки

Наименование	Обозначение	Количество

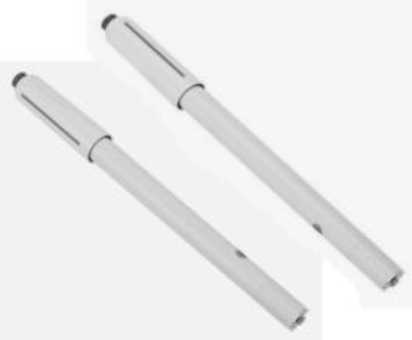

Пикнометры напорные, регистрационный № 32818-06	ARCCO	2 шт.
Термометр цифровой малогабаритный в комплекте с двумя термопреобразователями сопротивления, регистрационный № 32156-06	ТЦМ 9410Ех/М1Н ТТЦ01-180	1 шт.
Манометр электронный для точных измерений, регистрационный № 61041-15	МТИ100/М2	1 шт.
Индикатор расхода	-	1 шт.
Весы неавтоматического действия, регистрационный № 49845-12	AJ 6200 CE	1 шт.
Гиря класса точности Е2 по ГОСТ OIMLR 111-1-2009, регистрационный № 58020-14	-	1 шт.
Комплект технологических трубопроводов с запорной арматурой, двумя термокарманами для установки термопреобразователей сопротивления, с местом подключения преобразователя давления, гибкие шланги высокого давления с быстросъемными соединениями	-	1 комплект

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений плотности жидкости, кг/м3	от 550 до 1200
Границы доверительной абсолютной погрешности измерений плотности жидкости, кг/м3	±0,10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- рабочее давление исследуемой жидкости, МПа, не более:

10,0 от 0 до +80

- температура исследуемой жидкости, °С
- температура окружающей среды, °С:

а) при отборе пробы жидкости в пикнометры

б) при взвешивании пикнометров

от -35 до +50

по спецификации на весы

- относительной влажность окружающей среды, % не более:

а) при отборе пробы жидкости в пикнометры

б) при взвешивании пикнометров

100

по спецификации на весы

Наименование характеристики	Значение
Маркировка взрывозащиты
- манометра электронного для точных измерений	0ExiaIIBT6 X
- термометра цифрового малогабаритного	0ExiaIIAT6 X
Масса установки, кг, не более	50
Габаритные размеры установки, мм (основной кейс), не более:
- высота	355
- ширина	560
- длина	860
Срок службы установки, лет, не менее	10
Наработка до отказа, ч, не менее	25000

Знак утверждения типа

наносится на пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность установки

Наименование	Обозначение	Количество
Установка пикнометрическая	ПУ-ИнКС	1 шт.
Руководство по эксплуатации	—	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 1.4 «Устройство и работа установки» руководства по эксплуатации «Установка пикнометрическая ПУ-ИнКС».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.

Правообладатель

Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО «НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17

Телефон/факс (843) 212-50-10, 212-50-20

E-mail: mail@incomsystem.ru

Изготовитель

Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО «НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, д. 104И

Телефон/факс (843) 212-50-10, 212-50-20

E-mail: mail@incomsystem.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» декабря 2023 г. № 2716

Лист № 1 Регистрационный № 90768-23 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные информационно-измерительные многофункциональные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ»

Назначение средства измерений

Системы автоматизированные информационно-измерительные многофункциональные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ» предназначены для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляют собой многофункциональные, многоуровневые автоматизированные системы с централизованным управлением и распределённой функцией измерений.

Уровни АИИС КУЭ:

1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Примечание - все средства измерений, входящие в состав измерительных каналов АИИС КУЭ, утверждены в установленном порядке и внесены в Федеральный информационный фонд по обеспечению единства измерений.
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), каналообразующую аппаратуру.
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер (серверы) баз данных, автоматизированные рабочие места персонала (АРМ), программное обеспечение (ПО).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по каналам связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности. Электрическая энергия за период интегрирования вычисляется на основании значений средней, за период интегрирования, активной и реактивной мощности. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности за интервал интегрирования. Цифровой сигнал с выходов счетчиков поступает на уровень ИВКЭ и/или ИВК. На уровне ИВКЭ осуществляется хранение результатов измерений, их накопление и передача на уровень ИВК.

ИВК предназначен для автоматизированного сбора, хранения, обработки результатов измерений и информационного обмена. ИВК АИИС КУЭ может производить прием, обработку, хранение данных коммерческого учета электрической энергии и мощности от сторонних АИИС КУЭ утвержденного типа.

Цифровой сигнал с выходов счетчиков поступает на УСПД/сервер, где осуществляется вычисление электроэнергии с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИВК и/или ИВКЭ. АИИС КУЭ оснащена устройством, принимающим сигналы точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). СОЕВ выполняет функцию синхронизации времени встроенных часов всех устройств в составе АИИС КУЭ с единым временем. Синхронизация времени сервера ИВК/ИВКЭ осуществляется от устройства синхронизации времени. Корректировка часов элементов АИИС КУЭ выполняется автоматически в соответствии с программными настройками.

Факты коррекции времени с фиксацией даты и времени устройств, отражаются в журналах событий устройств АИИС КУЭ.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера наносится на коммутационный шкаф АИИС КУЭ типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

Программное обеспечение обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами.

В состав АИИС КУЭ могут быть включены программные комплексы или обеспечена интеграция с ними:

- ПО ПК «Энергосфера»
- ПО «АльфаЦЕНТР»
- ПО «Пирамида 2000»
- ПО «Пирамида 2.0»

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимых программных модулей АИИС КУЭ указаны в таблицах 1-4.

Таблица 1 - Метрологические значимые модули ПО ПК «Энергосфера»

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Таблица 2- Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1.0.0
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Таблица 3 - Идентификационные данные метролически значимой части ПО «Пирамида 2000»;

Идентификационные признаки

Значение

Идентификационные наименования

модулей ПО

CalcClients.dll

CalcLeakage.dll

CalcLosses.dll

Metrology.dll

ParseBin.dll

ParseIEC.dll ParseModbus.dll ParsePiramida.dll

SynchroNSI.dll

VerifyTime.dll

Номер версии (идентификационный

номер) ПО

3.0

Продолжение таблицы 3

Идентификационные признаки

Значение

Цифровой идентификатор ПО

e55712d0b1b219065d63da949114dae4

b1959ff70be1eb17c83f7b0f6d4a132f d79874d10fc2b156a0fdc27e1ca480ac 52e28d7b608799bb3ccea41b548d2c83 6f557f885b737261328cd77805bd1ba7 48e73a9283d1e66494521f63d00b0d9f c391d64271acf4055bb2a4d3fe1f8f48 ecf532935ca1a3fd3215049af1fd979f 530d9b0126f7cdc23ecd814c4eb7ca09 1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления цифрового

идентификатора ПО

MD5

Таблица 4 - Идентификационные данные метрологически значимой части ПО «Пирамида 2.0»

Наименование программного обеспечения	«Пирамида 2.0»
Номер версии ПО (идентификационный номер)	не ниже 8.0
Цифровой идентификатор	EB1984E0072ACFE1C797269B9DB15476
Идентификационное наименование	BinaryPackControls.dll
Цифровой идентификатор	E021CF9C974DD7EA91219B4D4754D5C7
Идентификационное наименование	CheckDataIntegrity.dll
Цифровой идентификатор	BE77C5655C4F19F89A1B41263A16CE27
Идентификационное наименование	ComIECFunctions.dll
Цифровой идентификатор	AB65EF4B617E4F786CD87B4A560FC917
Идентификационное наименование	ComModbusFunctions.dll
Цифровой идентификатор	EC9A86471F3713E60C1DAD056CD6E373
Идентификационное наименование	ComStdFunctions.dll
Цифровой идентификатор	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Идентификационное наименование	DateTimeProcessing.dll
Цифровой идентификатор	B6740D3419A3BC1A42763860BB6FC8AB
Идентификационное наименование	SafeValuesDataUpdate.dll
Цифровой идентификатор	61C1445BB04C7F9BB4244D4A085C6A39
Идентификационное наименование	SimpleVerifyDataStatuses.dll
Цифровой идентификатор	EFCC55E91291DA6F80597932364430D5
Идентификационное наименование	SummaryCheckCRC .dll
Цифровой идентификатор	013E6FE1081A4CF0C2DE95F1BB6EE645
Идентификационное наименование	ValuesDataProcessing.dll
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики Основные метрологические и технические характеристики АИИС КУЭ приведены в таблицах 5-6.

Таблица 5 - Метрологические характеристики ИК (активная электроэнергия)

Состав ИК	Диапазон значений силы тока	Пределы допускаемой относительной погрешности ИК
		Основная относительная погрешность ИК (±6), %				Относительная погрешность ИК в рабочих условиях эксплуатации (±6), %
		COSф = 1,0	COSф = 0,9	COSф = 0,8	COSф = 0,5	COSф = 1,0	COSф = 0,9	COSф = 0,8	COSф = 0,5
1	2	3	4	5	6	7	8	9	10
Для ТТ по ГОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ 31819.22-2012, 31819.21-2012, ГОСТ Р 52323-2005, 52322-2005, 30206-94, а также в соответствии с техническими условиями на ПУ
ТТ 0,2S; ТН 0,2; Сч 0,2S	0,021н1< I1< 0,051н1	1,0	1,2	1,3	2,1	1,2	1,3	1,5	2,2
	0,051н1< I1< 0,21н1	0,6	0,7	0,8	1,3	0,9	1,0	1,1	1,5
	0,21н1< I1< 1н1	0,5	0,6	0,6	1,0	0,8	0,9	0,9	1,3
	1н1< I1< 1,21н1	0,5	0,6	0,6	1,0	0,8	0,9	0,9	1,3
ТТ 0,2S; Сч 0,2S	0,021н1< I1< 0,051н1	1,0	1,1	1,2	2	1,2	1,3	1,4	2,1
	0,051н1< I1< 0,21н1	0,5	0,6	0,7	1,1	0,8	0,9	1,0	1,4
	0,21н1< I1< 1н1	0,4	0,4	0,5	0,7	0,7	0,8	0,8	1,1
	1н1< I1< 1,21н1	0,4	0,4	0,5	0,7	0,7	0,8	0,8	1,1
ТТ 0,2S; ТН 0,5; Сч 0,2S	0,021н1< I1< 0,051н1	1,2	1,3	1,5	2,4	1,3	1,5	1,6	2,5
	0,051н1< I1< 0,21н1	0,8	0,9	1,1	1,7	1,0	1,1	1,3	1,9
	0,21н1< I1< 1н1	0,7	0,8	0,9	1,5	1,0	1,1	1,2	1,7
	1н1< I1< 1,21н1	0,7	0,8	0,9	1,5	1,0	1,1	1,2	1,7
ТТ 0,5S; ТН 0,2; Сч 0,2S	0,021н1< I1< 0,051н1	1,8	2,3	2,8	5,4	1,9	2,4	2,9	5,4
	0,051н1< I1< 0,21н1	1,0	1,2	1,5	2,8	1,2	1,4	1,7	2,9
	0,21н1< I1< 1н1	0,7	0,9	1,1	1,9	1,0	1,1	1,3	2,1
	1н1< I1< 1,21н1	0,7	0,9	1,1	1,9	1,0	1,1	1,3	2,1
ТТ 0,5S; ТН 0,5; Сч 0,2S	0,021н1< I1< 0,051н1	1,9	2,4	2,9	5,5	2,0	2,4	3,0	5,5
	0,051н1< I1< 0,21н1	1,1	1,4	1,7	3,0	1,3	1,5	1,8	3,1
	0,21н1< I1< 1н1	0,9	1,1	1,3	2,2	1,1	1,3	1,4	2,4
	1н1< I1< 1,21н1	0,9	1,1	1,3	2,2	1,1	1,3	1,4	2,4
ТТ 0,5; ТН 0,2; Сч 0,2S	0,051н1< I1< 0,21н1	1,8	2,3	2,8	5,4	1,9	2,3	2,9	5,4
	0,21н1< I1< 1н1	1,0	1,2	1,5	2,8	1,2	1,4	1,6	2,9
	1н1< I1< 1,21н1	0,7	0,9	1,1	1,9	1,0	1,1	1,3	2,1
ТТ 0,5; ТН 0,5; Сч 0,2S	0,051н1< I1< 0,21н1	1,8	2,3	2,9	5,5	1,9	2,4	3,0	5,5
	0,21н1< I1< 1н1	1,1	1,4	1,6	3,0	1,3	1,5	1,8	3,1
	1н1< I1< 1,21н1	0,9	1,1	1,3	2,2	1,1	1,3	1,4	2,4
ТТ 0,5; Сч 0,2S	0,051н1< I1< 0,21н1	1,7	2,2	2,8	5,3	1,8	2,3	2,9	5,4
	0,21н1< I1< 1н1	0,9	1,2	1,4	2,7	1,1	1,3	1,6	2,8
	1н1< I1< 1,21н1	0,6	0,8	1,0	1,8	0,9	1,0	1,2	2,0

Продолжение таблицы 5

1	2	3	4	5	6	7	8	9	10
ТТ 0,2S; ТН 0,2; Сч 0,5S	0,021н1< I1< 0,051н1	1,5	1,5	1,7	2,3	2,0	2,1	2,2	2,9
	0,051н1< I1< 0,21н1	0,8	0,9	1,1	1,6	1,6	1,7	1,9	2,4
	0,21н1< I1< 1н1	0,7	0,8	0,9	1,2	1,6	1,7	1,7	2,1
	1н1< I1< 1,21н1	0,7	0,8	0,9	1,2	1,6	1,7	1,7	2,1
ТТ 0,2S; ТН 0,5; Сч 0,5S	0,021н1< I1< 0,051н1	1,6	1,7	1,8	2,5	2,1	2,2	2,3	3,1
	0,051н1< I1< 0,21н1	1,0	1,1	1,3	2,0	1,7	1,8	2,0	2,6
	0,21н1< I1< 1н1	0,9	1,0	1,1	1,6	1,7	1,8	1,9	2,4
	1н1< I1< 1,21н1	0,9	1,0	1,1	1,6	1,7	1,8	1,9	2,4
ТТ 0,2S; Сч 0,5S	0,021н1< I1< 0,051н1	1,4	1,5	1,6	2,2	2	2,1	2,2	2,8
	0,051н1< I1< 0,21н1	0,7	0,8	1,0	1,5	1,6	1,7	1,8	2,3
	0,21н1< I1< 1н1	0,6	0,7	0,7	0,9	1,5	1,6	1,7	2,0
	1н1< I1< 1,21н1	0,6	0,7	0,7	0,9	1,5	1,6	1,7	2,0
ТТ 0,5S; ТН 0,2; Сч 0,5S	0,021н1< I1< 0,051н1	2,1	2,5	3,0	5,4	2,5	2,9	3,4	5,7
	0,051н1< I1< 0,21н1	1,1	1,4	1,7	3,0	1,8	2,0	2,3	3,4
	0,21н1< I1< 1н1	0,9	1,0	1,2	2,0	1,7	1,8	1,9	2,7
	1н1< I1< 1,21н1	0,9	1,0	1,2	2,0	1,7	1,8	1,9	2,7
ТТ 0,5S; ТН 0,5; Сч 0,5S	0,021н1< I1< 0,051н1	2,1	2,6	3,1	5,5	2,5	2,9	3,4	5,8
	0,051н1< I1< 0,21н1	1,2	1,5	1,8	3,2	1,8	2,1	2,3	3,6
	0,21н1< I1< 1н1	1,0	1,2	1,4	2,3	1,7	1,9	2,1	2,9
	1н1< I1< 1,21н1	1,0	1,2	1,4	2,3	1,7	1,9	2,1	2,9
ТТ 0,5S; Сч 0,5S	0,021н1< I1< 0,051н1	2,0	2,5	3,0	5,4	2,5	2,9	3,3	5,7
	0,051н1< I1< 0,21н1	1,0	1,3	1,6	2,9	1,7	2,0	2,2	3,4
	0,21н1< I1< 1н1	0,8	1,0	1,1	1,9	1,6	1,7	1,9	2,6
	1н1< I1< 1,21н1	0,8	1,0	1,1	1,9	1,6	1,7	1,9	2,6
ТТ 0,5; ТН 0,2; Сч 0,5S	0,051н1< I1< 0,21н1	1,8	2,3	2,9	5,4	2,3	2,7	3,3	5,7
	0,21н1< I1< 1н1	1,1	1,3	1,6	2,8	1,8	2,0	2,2	3,3
	1н1< I1< 1,21н1	0,9	1,0	1,2	2,0	1,7	1,8	1,9	2,7
ТТ 0,5; ТН 0,5; Сч 0,5S	0,051н1< I1< 0,21н1	1,9	2,4	3,0	5,5	2,3	2,8	3,3	5,8
	0,21н1< I1< 1н1	1,2	1,5	1,7	3,0	1,8	2,0	2,3	3,5
	1н1< I1< 1,21н1	1,0	1,2	1,4	2,3	1,7	1,9	2,1	2,9
ТТ 0,5; Сч 0,5S	0,051н1< I1< 0,21н1	1,8	2,3	2,9	5,4	2,3	2,7	3,2	5,7
	0,21н1< I1< 1н1	1,0	1,3	1,5	2,8	1,7	1,9	2,2	3,3
	1н1< I1< 1,21н1	0,8	1,0	1,1	1,9	1,6	1,7	1,9	2,6
Сч 0,5S	0,051н1< I1< 0,21н1	0,6	0,7	0,8	1,1	1,5	1,6	1,7	2,1
	0,21н1< I1< 1н1	0,6	0,6	0,6	0,7	1,5	1,6	1,7	1,9
	1н1< I1< 1,21н1	0,6	0,6	0,6	0,7	1,5	1,6	1,7	1,9
Сч 1,0	0,051н1< I1< 0,21н1	1,2	1,3	1,4	1,7	3	3,1	3,2	3,6
	0,21н1< I1< 1н1	1,2	1,1	1,1	1,1	3	3	3,1	3,4
	1н1< I1< 1,21н1	1,2	1,1	1,1	1,1	3	3	3,1	3,4

Таблица 6 - Метрологические характеристики ИК (реактивная электроэнергия)

Состав ИК	Диапазон значений силы тока	Пределы допускаемой относительной погрешности ИК
		Основная относительная погрешность ИК (±6), %			Относительная погрешность ИК в рабочих условиях эксплуатации (±6), %
		cosф = 0,9	cosф = 0,8	cosф = 0,5	cosф = 0,9	cosф = 0,8	cosф = 0,5
1	2	3	4	5	6	7	8
Для ТТ по ГОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, 26035-83, а также в соответствии с техническими условиями на ПУ
ТТ 0,2S; ТН 0,2; Сч 0,5	0,021н1< I1< 0,051н1	2,6	2,0	1,6	3,1	2,6	2,2
	0,051н1< I1< 0,21н1	1,8	1,4	1,0	2,5	2,2	1,8
	0,21н1< I1< 1н1	1,3	1,0	0,8	2,3	2,0	1,7
	1н1< I1< 1,21н1	1,3	1,0	0,8	2,3	2,0	1,7
ТТ 0,2S; Сч 0,5	0,021н1< I1< 0,051н1	2,5	1,9	1,5	3,0	2,5	2,1
	0,051н1< I1< 0,21н1	1,6	1,3	0,9	2,4	2,1	1,7
	0,21н1< I1< 1н1	1,1	0,8	0,7	2,1	1,9	1,6
	1н1< I1< 1,21н1	1,1	0,8	0,7	2,1	1,9	1,6
ТТ 0,2S; ТН 0,5; Сч 0,5	0,021н1< I1< 0,051н1	2,9	2,2	1,7	3,4	2,8	2,2
	0,051н1< I1< 0,21н1	2,2	1,7	1,2	2,8	2,4	1,9
	0,21н1< I1< 1н1	1,8	1,4	1,0	2,6	2,2	1,8
	1н1< I1< 1,21н1	1,8	1,4	1,0	2,6	2,2	1,8
ТТ 0,5S; ТН 0,2; Сч 0,5	0,021н1< I1< 0,051н1	6,3	4,4	2,7	6,6	4,7	3,0
	0,051н1< I1< 0,21н1	3,4	2,4	1,5	3,8	2,9	2,1
	0,21н1< I1< 1н1	2,4	1,7	1,1	3,0	2,4	1,8
	1н1< I1< 1,21н1	2,4	1,7	1,1	3,0	2,4	1,8
ТТ 0,5S; ТН 0,5; Сч 0,5	0,021н1< I1< 0,051н1	6,5	4,5	2,7	6,7	4,8	3,1
	0,051н1< I1< 0,21н1	3,6	2,6	1,6	4,0	3,1	2,2
	0,21н1< I1< 1н1	2,7	1,9	1,3	3,2	2,5	1,9
	1н1< I1< 1,21н1	2,7	1,9	1,3	3,2	2,5	1,9
ТТ 0,5; ТН 0,2; Сч 0,5	0,051н1< I1< 0,21н1	6,3	4,4	2,5	6,6	4,7	2,9
	0,21н1< I1< 1н1	3,3	2,3	1,4	3,8	2,8	2,0
	1н1< I1< 1,21н1	2,4	1,7	1,1	3,0	2,4	1,8
ТТ 0,5; ТН 0,5; Сч 0,5	0,051н1< I1< 0,21н1	6,5	4,5	2,6	6,7	4,8	3,0
	0,21н1< I1< 1н1	3,5	2,5	1,5	4,0	3,0	2,1
	1н1< I1< 1,21н1	2,7	1,9	1,3	3,2	2,5	1,9
ТТ 0,5; Сч 0,5	0,051н1< I1< 0,21н1	6,3	4,3	2,5	6,5	4,6	2,9
	0,21н1< I1< 1н1	3,2	2,2	1,4	3,7	2,8	2,0
	1н1< I1< 1,21н1	2,2	1,6	1,0	2,9	2,3	1,8
ТТ 0,2S; ТН 0,2; Сч 1,0	0,021н1< I1< 0,051н1	2,9	2,4	2,0	4,5	4,1	3,8
	0,051н1< I1< 0,21н1	2,1	1,8	1,4	4,1	3,9	3,5
	0,21н1< I1< 1н1	1,7	1,4	1,3	3,9	3,7	3,5
	1н1< I1< 1,21н1	1,7	1,4	1,3	3,9	3,7	3,5
ТТ 0,2S; ТН 0,5; Сч 1,0	0,021н1< I1< 0,051н1	3,1	2,5	2,1	4,7	4,2	3,8
	0,051н1< I1< 0,21н1	2,5	2,1	1,6	4,3	4,0	3,6
	0,21н1< I1< 1н1	2,1	1,6	1,4	4,1	3,8	3,5
	1н1< I1< 1,21н1	2,1	1,6	1,4	4,1	3,8	3,5

Продолжение таблицы 6

1	2	3	4	5	6	7	8
ТТ 0,5S; ТН 0,2; Сч 1,0	0,021н1< I1< 0,051н1	6,5	4,6	2,9	7,3	5,7	4,4
	0,051н1< I1< 0,21н1	3,6	2,7	1,8	5,0	4,3	3,7
	0,21н1< I1< 1н1	2,6	1,9	1,5	4,3	3,9	3,5
	1н1< I1< 1,21н1	2,6	1,9	1,5	4,3	3,9	3,5
ТТ 0,2S; Сч 1,0	0,021н1< I1< 0,051н1	2,8	2,3	2,0	4,5	4,1	3,8
	0,051н1< I1< 0,21н1	2,0	1,8	1,4	4,1	3,8	3,5
	0,21н1< I1< 1н1	1,5	1,3	1,2	3,8	3,6	3,4
	1н1< I1< 1,21н1	1,5	1,3	1,2	3,8	3,6	3,4
ТТ 0,5S; ТН 0,5; Сч 1,0	0,021н1< I1< 0,051н1	6,6	4,6	3,0	7,5	5,8	4,4
	0,051н1< I1< 0,21н1	3,8	2,8	1,9	5,2	4,4	3,7
	0,21н1< I1< 1н1	2,9	2,1	1,6	4,5	4,0	3,6
	1н1< I1< 1,21н1	2,9	2,1	1,6	4,5	4,0	3,6
ТТ 0,5S; Сч 1,0	0,021н1< I1< 0,051н1	6,4	4,5	2,9	7,3	5,7	4,3
	0,051н1< I1< 0,21н1	3,5	2,6	1,8	5,0	4,3	3,7
	0,21н1< I1< 1н1	2,5	1,8	1,4	4,3	3,9	3,5
	1н1< I1< 1,21н1	2,5	1,8	1,4	4,3	3,9	3,5
ТТ 0,5; ТН 0,2; Сч 1,0	0,051н1< I1< 0,21н1	6,5	4,5	2,7	7,3	5,7	4,2
	0,21н1< I1< 1н1	3,5	2,5	1,7	4,9	4,2	3,6
	1н1< I1< 1,21н1	2,6	1,9	1,5	4,3	3,9	3,5
ТТ 0,5; ТН 0,5; Сч 1,0	0,051н1< I1< 0,21н1	6,6	4,6	2,8	7,5	5,7	4,3
	0,21н1< I1< 1н1	3,7	2,6	1,8	5,1	4,3	3,7
	1н1< I1< 1,21н1	2,9	2,1	1,6	4,5	4,0	3,6
ТТ 0,5; Сч 1,0	0,051н1< I1< 0,21н1	6,4	4,5	2,7	7,3	5,6	4,2
	0,21н1< I1< 1н1	3,4	2,4	1,7	4,9	4,2	3,6
	1н1< I1< 1,21н1	2,5	1,8	1,4	4,3	3,9	3,5
Сч 1,0	0,051н1< I1< 0,21н1	1,7	1,7	1,7	3,9	3,8	3,6
	0,21н1< I1< 1н1	1,3	1,1	1,1	3,8	3,6	3,4
	1н1< I1< 1,21н1	1,3	1,1	1,1	3,8	3,6	3,4
Сч 2,0	0,051н1< I1< 0,21н1	2,8	2,8	2,8	6,7	6,4	6,0
	0,21н1< I1< 1н1	2,4	2,2	2,2	6,6	6,2	5,8
	1н1< I1< 1,21н1	2,4	2,2	2,2	6,6	6,2	5,8
Для ТТ по Г	ОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ техническими условиями на П			26035-83, а также в соответствии с ПУ
ТТ 0,2S; ТН 0,5; Сч 0,5	0,021н1< I1< 0,051н1	3,2	2,4	1,7	3,9	3,0	2,3
	0,051н1< I1< 0,21н1	2,1	1,6	1,2	2,5	2,0	1,6
	0,21н1< I1< 1н1	1,8	1,3	1,0	2,0	1,6	1,3
	1н1< I1< 1,21н1	1,8	1,3	1,0	2,0	1,6	1,3
ТТ 0,5; ТН 0,5; Сч 0,5	0,051н1< I1< 0,21н1	6,5	4,4	2,6	6,6	4,6	2,8
	0,21н1< I1< 1н1	3,5	2,5	1,5	3,6	2,6	1,8
	1н1< I1< 1,21н1	2,6	1,9	1,2	2,8	2,1	1,5
ТТ 0,2S; ТН 0,5; Сч 1,0	0,021н1< I1< 0,051н1	4,4	3,4	2,6	6,3	5,1	4,0
	0,051н1< I1< 0,21н1	2,7	2,2	1,8	3,9	3,3	2,8
	0,21н1< I1< 1н1	2,1	1,7	1,4	2,8	2,5	2,3
	1н1< I1< 1,21н1	2,0	1,6	1,4	2,7	2,4	2,3

Продолжение таблицы 6

1	2	3	4	5	6	7	8
ТТ 0,5S; ТН 0,5; Сч 1,0	0,021н1< I1< 0,051н1	7,3	5,2	3,4	8,6	6,4	4,5
	0,051н1< I1< 0,21н1	4,0	2,9	2,1	4,8	3,8	3,0
	0,21н1< I1< 1н1	2,9	2,1	1,6	3,4	2,8	2,4
	1н1< I1< 1,21н1	2,8	2,1	1,6	3,3	2,8	2,4
ТТ 0,5; ТН 0,5; Сч 1,0	0,051н1< I1< 0,21н1	6,7	4,7	2,9	7,2	5,3	3,6
	0,21н1< I1< 1н1	3,7	2,7	1,8	4,1	3,2	2,6
	1н1< I1< 1,21н1	2,8	2,1	1,6	3,3	2,8	2,4
ТТ 0,5; Сч 1,0	0,051н1< I1< 0,21н1	6,5	4,6	2,8	7,1	5,2	3,6
	0,21н1< I1< 1н1	3,4	2,4	1,7	3,9	3,1	2,4
	1н1< I1< 1,21н1	2,4	1,8	1,4	3,0	2,5	2,3

Примечания к таблицам 5-6:

1 Характеристики погрешности ИК даны для измерений электроэнергии.
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Пределы допускаемой погрешности в рабочих условиях указана для температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 0 °C до плюс 40 °C.

Таблица 7 - Дополнительные метрологические и технические характеристики АИИС КУЭ

Параметр	Значение метрологических характеристик
Условия эксплуатации АИИС КУЭ: - температура окружающего воздуха компонентов АИИС КУЭ, ^ОС - относительная влажность воздуха компонентов АИИС КУЭ при температуре 35 ОС и более низких температурах без конденсации влаги, не более, % - атмосферное давление, кПа - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - магнитная индукция внешнего происхождения в местах установки счетчиков, не более, мТл - потери напряжения в линии ТН-счетчик, не более % - мощность, потребляемая вторичной нагрузкой, подключаемой к ТТ и ТН, % от номинального значения	В соответствии с требованиями эксплуатационной документации на компоненты от 84 до 107 220 ± 22 50 ± 1 0,5 0,25 25 - 100
Количество ИИК	до 500 000
Количество ИВКЭ	до 20 000
Глубина хранения коммерческой и контрольной информации в ИВКЭ, не менее, сут	90
Глубина хранения коммерческой и контрольной информации в ИВК, не менее, лет	3,5
Интервал интегрирования, мин	1, 3, 5, 15, 30, 60
Пределы смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC (SU), с	±5

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 8.

АИИС КУЭ может включать в себя компоненты, перечисленные в таблице 9.

Состав АИИС КУЭ (типы и количество входящих СИ, программное обеспечение) определяются проектной и эксплуатационной документацией на конкретную АИИС КУЭ.

Таблица 8 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество
Система автоматизированная информационноизмерительная многофункциональная коммерческого учета электроэнергии «ИАТУ»	_*	1 шт.*
Руководство по эксплуатации	ИАТУ-001.РЭ	1 экз.
Паспорт-формуляр	ИАТУ-001.ПФ	1 экз.
Технические условия	ИАТУ-001.ТУ	1 экз.
Методика поверки	-	1 экз.
*⁾ Комплектация в соответствии с проектной документацией на изготовленную АИИС КУЭ

Таблица 9 - Компоненты уровней АИИС КУЭ «ИАТУ»

Наименование/Тип	Регистрационный номер Федеральном информационном фонде по обеспечению единства измерений
1	2
Компоненты ИИК
Трансформаторы тока (ГОСТ 7746)	-
Трансформаторы напряжения (ГОСТ 1983)	-
Счетчики электрической энергии:
Альфа А1800	31857-11
Альфа А1800	31857-06
Альфа А1800	31857-20
Меркурий 234	75755-19
Меркурий 234	48266-11
Меркурий 230	23345-07
ПСЧ-4ТМ.05	27779-04
ПСЧ-4ТМ.05МК	50460-12
ПСЧ-4ТМ.05МК	64450-16
ПСЧ-4ТМ.05МК	50460-18
РиМ 384.02/2	55522-13
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М	36697-08
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М	36697-12
СЭТ-4ТМ.03М, СЭТ-4ТМ.02М	36697-17

Продолжение таблицы 9

1	2
СЭТ-4ТМ.03	27524-04
СЭТ-4ТМ.03МК	74671-19
ТЕ 3000	77036-19
ПСЧ-4ТМ.05МД	51593-18
Меркурий 236	47560-11
Компоненты ИВКЭ
«ЭКОМ-3000»	17049-19
СИКОН С70	28822-05
Интеллектуальный контроллер SM160-02	62017-15, 71337-18
Компоненты ИВК
Сервер базы данных:
Компьютер(ы) серверного исполнения	-
Автоматизированное рабочее место (АРМ):
Персональный компьютер и (или)	-
Переносной компьютер (мобильный АРМ)	-
Программное обеспечение:
Программный комплекс «Энергосфера»	-
Программное обеспечение «АльфаЦЕНТР»	-
Программное обеспечение «Пирамида 2000»	-
Программное обеспечение «Пирамида 2.0»	-
Устройства системы обеспечения единого времени:
Метроном Версии: 300, 600, 1000, 3000	74018-19
УСВ-3	51644-12, 64242-16
УССВ-2	54074-13
УСВ-2	82570-21
Каналообразующая аппаратура приема-передачи данных
Преобразователи интерфейсов RS-232/RS-485, RS-485/Ethernet, RS-232/Ethernet	-
GSM/GPRS-модемы, GSM/GPRS -коммуникаторы	-
Радиомодемы, радиомосты, спутниковые модемы, телефонные модемы, другие средства цифровой передачи данных
PLC-концентраторы	-

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации ИАТУ-001.РЭ «Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ»».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ИАТУ-001.ТУ «Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Связь и Энергетика» (ООО «Связь и Энергетика»)

ИНН 9729112742

Юридический адрес: г. Москва, вн.тер.г. внутригородская территория муниципальный округ Академический, ул. Шверника, д. 4, стр. 2, эт. 11, помещ. I, каб. 1108А Телефон: +7 (499) 755-61-81

E-mail: s.bochkarev@svien.ru

Изготовитель

Общество с ограниченной ответственностью «Связь и Энергетика» (ООО «Связь и Энергетика»)

ИНН 9729112742

Юридический адрес: 117292, г. Москва, вн.тер.г. внутригородская территория муниципальный округ Академический, ул. Шверника, д. 4, стр. 2, эт. 11, помещ. I, каб. 1108А

Адрес места осуществления деятельности: 117292, г. Москва, ул. Шверника, д. 4, стр. 2, эт. 11, помещ. I, каб. 1108А

Телефон: +7 (499) 755-61-81

E-mail: s.bochkarev@svien.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Лист № 1 Регистрационный № 90769-23 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости MT Measurement

Назначение средства измерений

Анализаторы жидкости MT Measurement (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания (TDS) (условно по NaCl), массовой концентрации ионов (ISE) (кальций (Са²⁺), калий (К⁺), натрий (Na⁺), фтор (F^-), аммоний (NH4), свинец (Pb²⁺), серебро (Ag⁺), сульфиды (S^2-), иодиды (I^-), медь (Cu⁺), бром (Br^-), хлориды (Cl^-), нитраты (NO3)) и массовой концентрации растворенного кислорода (DO) с одновременным измерением температуры и температурной компенсацией результатов измерений в жидких средах.

Описание средства измерений

Принцип действия измерительных каналов (далее - ИК) рН, ОВП и массовой концентрации ионов (ISE) - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода (DO) - амперометрический, принцип действия ИК УЭП и общего солесодержания (TDS) (условно по NaCl) - кондуктометрический, принцип действия ИК температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.

Анализаторы выпускаются в настольном или портативном исполнении и конструктивно состоят из первичных преобразователей (датчиков) и вторичного преобразователя (микропроцессорного блока с дисплеем). К данному типу средств измерений относятся анализаторы жидкости, выпускаемые под товарным знаком «МТ Measurement».

Анализаторы выпускаются в 47 модификациях: M300F, M310F, M310T, М500Т, M510T, M600L, M300F-A, M310F-A, M500T-A, M510T-A, РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, PH300F, PH310F, PH310T, PH400F, PH500T, PH510T, PH600L, I300F, I310T, I400F, I500T, I510T, I600L, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L, DO210E, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L. Модификации различаются типом первичного преобразователя (датчика), исполнением вторичного преобразователя (настольное, портативное), техническими характеристиками и измеряемыми параметрами. Назначение модификаций анализаторов приведено в таблице 1.

Таблица 1 - Назначение модификаций анализаторов

Модификация	Измеряемый параметр
Модификация	рН	ОВП	УЭП	ISE	TDS	DO	t
M300F, M310F, M310T, М500Т, M510T, M600L	+	+	+	+	+	+	+
M300F-A, M310F-A, M500T- A, M510T-A	+	+	+	+	+	-	+
РН100В, РН110В, РН200ЕМ	+	+	-	-	-	-	-
РН200Е, РН210Е, PH300F, РН310F, PH310T, PH400F, PH500T, PH510T, PH600L	+	+	-	-	-	-	+
I300F, I310T, I400F, I500T, I510T, I600L	+	+	-	+	-	-	+
ЕС100В, ЕС110В, EC200EM	-	-	+	-	-	-	-
EC200E, EC210E	-	-	+	-	+	-	+
EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L	-	-	+	-	+	-	+
DO210E, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L	-	-	-	-	-	+	+

Настольное исполнение: модификации M300F, М500Т, M600L, M300F-A, M500T-A, РН100В, РН200ЕМ, РН200Е, PH300F, PH400F, PH500T, PH600L, I300F, I400F, I500T, I600L, ЕС100В, EC200EM, EC200E, EC300F, EC400F, EC500T, EC600L, DO400F, DO500T, DO600L.

Портативное исполнение: модификации M310F, M310T, M510T, M310F-A, M510T-A, РН110В, РН210Е, РН310F, PH310T, PH510T, I310T, I510T, ЕС110В, EC210E, EC310F, EC310T, EC510T, DO210E, DO310F, DO510T, DO511T.

В датчиках предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Общий вид анализаторов и датчиков приведен на рисунках 1а-1п. Наименование модификации, состоящее из буквенно-цифрового обозначения, и товарный знак «МТ Measurement» нанесены на лицевой панели анализатора. Заводской номер анализатора, содержащий от 6 до 16 арабских цифр и от 1 до 3 латинских заглавных букв, нанесен типографским методом на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока. Заводской номер датчика (в зависимости от типа датчика) содержит от 6 до 15 арабских цифр и от 1 до 3 заглавных латинских букв. Место нанесения: на проводе датчика (в виде запаянной этикетки) или на корпусе датчика (нанесение методом шелкографии/гравировки/клеевой этикетки). Товарный знак «МТ Measurement» нанесен на корпус датчиков. Заводские номера микропроцессорного блока и датчиков, входящих в состав анализатора, указываются в паспорте на анализатор. Заводским номером, идентифицирующим анализатор, является заводской номер микропроцессорного блока.

Нанесение знака поверки на анализатор не предусмотрено.

Пломбирование анализаторов не предусмотрено.

Рисунок 1а - Общий вид анализатора модификаций PH100B, EC100B

Рисунок 1б - Общий вид анализатора модификаций PH200E, EC200E, РН200ЕМ, EC200EM

Рисунок 1г - Общий вид анализатора модификаций PH400F, EC400F, I400F, DO400F

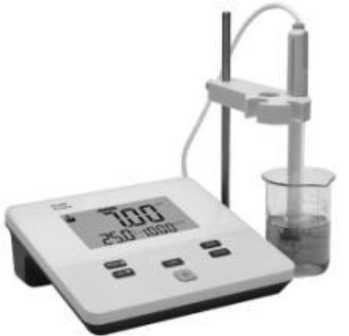

Рисунок 1в - Общий вид анализатора модификаций M300F, M300F-A, PH300F, EC300F, I300F

Рисунок 1д - Общий вид анализатора модификаций M500T, M500T-A, PH500T, EC500T, I500T, DO500T

Рисунок 1е - Общий вид анализатора модификаций M600L, PH600L, EC600L, I600L, DO600L

Рисунок 1ж - Общий вид анализатора модификаций PH110B, EC110B, PH210E, EC210E, DO210E

Рисунок 1з - Общий вид анализатора модификаций M310F, M310F-A, PH310F, EC310F, DO310F

Рисунок 1и - Общий вид анализатора модификаций M310T, PH310T, EC310T, I310T Рисунок 1к - Общий вид анализатора модификаций М510Т, М510Т-А, PH510T, EC510T, I510T, DO510T, DO511T

Рисунок 1л - Общий вид датчиков рН/ОВП

Рисунок 1м - Общий вид датчиков УЭП/TDS

Рисунок 1н - Общий вид датчиков растворенного кислорода

Рисунок 1о - Общий вид датчика температуры

Рисунок 1п - Общий вид ионселективных датчиков

Место нанесения знака утверждения типа и товарного знака

к.

Место нанесения заводского номера

\___________________/

Рисунок 1р - Общий вид задней поверхности вторичного преобразователя с указанием места нанесения заводского номера

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, которое осуществляет их функционирование, сбор измерительных данных, их обработку, визуализацию и хранение. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты ПО для модификаций M300F, M310F, M310T, M500X M510T, M600L, M300F-A, M310F-A, M500T-A, M510T-A, PH300F, РН310F, PH310T, PH400F, PH500T, PH510T, PH600L, I300F, I310T, I400F, I500T, I510T, I600L, EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L «средний» в соответствии с Р.50.2.077-2014.

Уровень защиты ПО для модификаций РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, DO210E «высокий» в соответствии с Р.50.2.077-2014. Конструкция анализаторов модификаций РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, DO210E исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Влияние программного обеспечения на метрологические характеристики датчиков учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	M300F, M310F, M310T, М500Т, M510T, M600L, M300F-A, M310F-A, M500T-A, M510T-A, PH300F, PH310F, PH310T, PH400F, PH500T, PH510T, PH600L, I300F, I310T, I400F, I500T, I510T, I600L, EC300F, EC310F, EC310T, EC400F, EC500T, EC510T, EC600L, DO310F, DO400F, DO500T, DO510T, DO511T, DO600L	РН100В, РН110В, РН200ЕМ, РН200Е, РН210Е, ЕС100В, ЕС110В, EC200EM, EC200E, EC210E, DO210E
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) ПО, не ниже	1.00
Цифровой идентификатор программного обеспечения	-	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний рН:

Настольные модификации:

- M300F, M300F-A, PH300F, I300F, PH400F, I400F, M500T, M500T-A, PH500T, I500T, M600L, PH600L, I600L
- РН200Е, РН200ЕМ
- РН100В

Портативные модификации:

- M310F, M310F-A, PH310F, M310T, PH310T, I310T, M510T, M510T-A, PH510T, I510T
- РН210Е
- РН110В

от -2 до 20

от -2 до 18

от -2 до 14

от -2 до 20

от -2 до 18

от -2 до 14

Диапазон измерений рН:

Настольные модификации:

- РН100В, РН200Е, РН200ЕМ, M300F, M300F-A, PH300F, I300F, PH400F, I400F, M500T, M500T-A, PH500T, I500T, M600L, PH600L, I600L

Портативные модификации:

- РН110В, РН210Е, M310F, M310F-A, PH310F, M310T, PH310T, I310T, M510T, M510T-A, PH510T, I510T

от 1 до 14

Пределы допускаемой абсолютной погрешности измерений рН: Настольные модификации:

- РН100В, РН200Е, РН200ЕМ, M300F, M300F-A, PH300F, I300F
- PH400F, I400F, M500T, M500T-A, PH500T, I500T, M600L, PH600L, I600L

Портативные модификации:

- РН110В, РН210Е, M310F, M310F-A, PH310F, M310T, PH310T, I310T
- M510T, M510T-A, PH510T, I510T

±0,1 ±0,03

±0,1

Наименование характеристики	Значение
	±0,03

Диапазон показаний ОВП, мВ:

Настольные модификации:

- РН100В
- РН200Е, РН200ЕМ
- М300F, M300F-A, PH300F, I300F, PH400F, I400F, M500T, M500T-A, PH500T, I500T, M600L, PH600L, I600L

от -1800 до +1800

от -1999 до +1999

от -2000 до +2000

Портативные модификации:

- РН110В
- РН210Е
- M310F, M310F-A, PH310F, M310T, PH310T, I310T, M510T, M510T-

A, PH510T, I510T

от -1800 до +1800

от -1999 до +1999

от -2000 до +2000

Диапазон измерений ОВП, мВ (для всех модификаций)

от -133 до +1236

Пределы допускаемой абсолютной погрешности ОВП, мВ (для всех

±6

модификаций)

Диапазон показаний температуры, °С:

Настольные модификации:

- РН200Е, EC200E, PH300F, EC300F, I300F, M300F, M300F-A
- PH400F, EC400F, I400F, DO400F, M500T, M500T-A, PH500T, EC500T, I500T, DO500T
- M600L, PH600L, EC600L, I600L, DO600L

Портативные модификации:

- РН210Е, EC210E, DO210E, M310F, M310F-A, PH310F, EC310F,

DO310F, M310T, PH310T, EC310T, I310T

- M510T, M510T-A, PH510T, EC510T, DO510T, I510T
- DO511T

от -5 до +110 от -10 до +135

от -5 до +130

от -5 до +110

от -10 до +135

от 0 до +50

Диапазон измерений температуры, °С

- для DO511T

-для всех остальных модификаций

от 0 до +50 от 0 до +90

Пределы допускаемой абсолютной погрешности измерений темпера-

±0,5

туры, °С (для всех модификаций) Диапазон показаний УЭП, См/м

Настольные модификации:

- ЕС100В
- ЕС200Е, ЕС200ЕМ
- M300F, M300F-A, EC300F, EC400F
- M500T, M500T-A, EC500T
- M600L, EC600L

Портативные модификации:

от 0 до 10

от 0 до 20

от 0 до 100

от 0 до 200

от 0 до 300

- EC110B

- EC210E

- M310F, M310F-A, EC310F
- M310T, EC310T
- M510T, M510T-A, EC510T

от 0 до 10

от 0 до 20

от 0 до 50

от 0 до 100

от 0 до 300

Наименование характеристики	Значение
Диапазон измерений УЭП, См/м: Настольные модификации: - ЕС100В, номинальное значение постоянной ячейки датчика 0,01	от 140’⁶ до 1Ч0’⁴
- ЕС100В, номинальное значение постоянной ячейки датчика 0,1	от 540’⁶ до 0,02
- ЕС100В, номинальное значение постоянной ячейки датчика 1	от 2Ч0’⁴ до 2
- ЕС100В, номинальное значение постоянной ячейки датчика 10	от 0,2 до 10
- ЕС200Е, ЕС200ЕМ, M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоян-	от 140’⁶ до 1Ч0’⁴
ной ячейки датчика 0,01 - ЕС200Е, ЕС200ЕМ, M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоян-	от 5Ч0’⁶ до 0,02
ной ячейки датчика 0,1 - ЕС200Е, ЕС200ЕМ, M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоян-	от 2Ч0’⁴ до 2
ной ячейки датчика 1 - ЕС200Е, ЕС200ЕМ, M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоянной ячейки датчика 10 Портативные модификации: - ЕС110В, номинальное значение постоянной ячейки датчика 0,01	от 0,2 до 20 от 140’⁶ до 1Ч0’⁴
- ЕС110В, номинальное значение постоянной ячейки датчика 0,1	от 5Ч0’⁶ до 0,02
- ЕС110В, номинальное значение постоянной ячейки датчика 1	от 2Ч0’⁴ до 2
- ЕС110В, номинальное значение постоянной ячейки датчика 10	от 0,2 до 10
- EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T, M510T-A, EC510T, номинальное значение постоянной ячейки датчика	от 140’⁶ до 1Ч0’⁴
0,01 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T, M510T-A, EC510T, номинальное значение постоянной ячейки датчика 0,1 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T,	от 5Ч0’⁶ до 0,02
	от 2Ч0’⁴ до 2
M510T-A, EC510T, номинальное значение постоянной ячейки датчика 1 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T,	от 2Ч0’⁴ до 2
	от 0,2 до 20
M510T-A, EC510T, номинальное значение постоянной ячейки датчика 10	от 0,2 до 20
Пределы допускаемой относительной погрешности измерений УЭП, % (для всех модификаций)	±2
Диапазон показаний общего солесодержания (условно по NaCl), мг/дм³: Настольные модификации: - EC200E	от 0 до V10⁵
- M300F, M300F-A, EC300F	от 0 до 340⁵
- EC400F, M500T, M500T-A, EC500T, M600L, EC600L Портативные модификации:	от 0 до V10⁶
- EC210E, M310F, M310F-A, EC310F, M310T, EC310T	от 0 до 340⁵
- M510T, M510T-A, EC510T	от 0 до V10⁶

Наименование характеристики	Значение
Диапазон измерений общего солесодержания (условно по NaCl), мг/дм³: Настольные модификации: - EC200E, номинальное значение постоянной ячейки датчика 0,01	от 0,01 до 0,49
- EC200E, номинальное значение постоянной ячейки датчика 0,1	от 0,03 до 98
- EC200E, номинальное значение постоянной ячейки датчика 1	от 0,98 до 9,840³
- EC200E, номинальное значение постоянной ячейки датчика 10	от 980 до 4,9Ч0⁴
- M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоянной ячейки датчика 0,01	от 0,01 до 0,49
- M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоянной ячейки датчика 0,1 - M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T,	от 0,03 до 98
	от 0,98 до 9,840³
M600L, EC600L, номинальное значение постоянной ячейки датчика 1	от 0,98 до 9,840³
- M300F, M300F-A, EC300F, EC400F, M500T, M500T-A, EC500T, M600L, EC600L, номинальное значение постоянной ячейки датчика 10 Портативные модификации:	от 980 до 9,8Ч0⁴
- EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T, M510T-A, EC510T, номинальное значение постоянной ячейки датчика	от 0,01 до 0,49
0,01 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T, M510T-A, EC510T, номинальное значение постоянной ячейки датчика 0,1 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T,	от 0,03 до 98
M510T-A, EC510T, номинальное значение постоянной ячейки датчика 1 - EC210E, M310F, M310F-A, EC310F, M310T, EC310T, M510T,	от 0,98 до 9,840³
M510T-A, EC510T, номинальное значение постоянной ячейки датчика 10	от 980 до 9,8Ч0⁴
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений общего солесодержания (условно по NaCl), % (для всех модификаций)	±0,5
Диапазон измерений массовой концентрации ионов^*, г/дм³ (для всех модификаций)	от 0,001 до 1
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % (для всех модификаций)	±5
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм³:
Настольные модификации: - M300F	от 0 до 20
- DO400F, M500T, DO500T, M600L, DO600L Портативные модификации:	от 0 до 99,99
- DO210E, DO511T	от 0 до 20
- M310F, DO310F, M310T	от 0 до 50
- M510T, DO510T	от 0 до 99,99
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³ (для всех модификаций):	от 0,01 до 20

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода, % (для всех модификаций)	±2
Условия окружающей среды (нормальные условия): - температура окружающего воздуха, ⁰С:	20±5
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа:	от 84 до 106
*ионы из нижеперечисленных: кальций (Са²⁺), калий (К⁺), натрий (N	a⁺), фтор (F^-), аммоний
(NH4), свинец (Pb²⁺), серебро (Ag⁺), сульфиды (S^2-), иодиды (I^-), медь (Cu⁺), бром (Br^-), хлориды
(Cl^-), нитраты (NO3)

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры вторичного преобразователя, мм, не более: - для настольных модификаций M600L, PH600L, EC600L, I600L, DO600L
- длина	280
- ширина	280
- высота	130
- для настольных модификаций M500T, M500T-A, PH500T, EC500T, I500T, DO500T
- длина	220
- ширина	195
- высота	68
- для настольных модификаций PH200E, PH200EM, EC200E, EC200EM M300F, M300F-A, PH300F, EC300F, I300F, PH400F, EC400F, I400F, DO400F
- длина	242
- ширина	195
- высота	68
- для настольных модификаций РН100В, ЕС100В
- длина	200
- ширина	160
- высота	63
- для портативных модификаций M310T, PH310T, EC310T, I310T, M510T, M510T-A, PH510T, EC510T, DO510T, I510T, DO511T
- длина	255
- ширина	90
- высота	40
- для портативных модификаций PH110B, EC110B, PH210E, EC210E, DO210E, M310F, M310F-A, PH310F, EC310F, DO310F
- длина	225
- ширина	80
- высота	35

Наименование характеристики	Значение
Масса вторичного преобразователя, кг, не более: - для настольных модификаций M600L, PH600L, EC600L, I600L, DO600L	2,5
- для настольных модификаций M500T, M500T-A, PH500T, EC500T, I500T, DO500T	0,95
- для настольных модификаций PH200E, PH200EM, EC200E, EC200EM M300F, M300F-A, PH300F, EC300F, I300F, PH400F, EC400F, I400F, DO400F	0,90
- для настольных модификаций РН100В, ЕС100В	0,60
- для портативных модификаций M310T, PH310T, EC310T, I310T, M510T, M510T-A, PH510T, EC510T, DO510T, I510T, DO511T	0,50
- для портативных модификаций PH110B, EC110B, PH210E, EC210E, DO210E, M310F, M310F-A, PH310F, EC310F, DO310F	0,40
Габаритные размеры первичных преобразователей (датчиков), мм, не более:
- длина	260
- диаметр	18
Масса первичных преобразователей (датчиков), кг, не более	0,2
Параметры электрического питания для настольных модификаций: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Параметры электрического питания для портативных модификаций: - напряжение постоянного тока, В (при питании от литий-ионного аккумулятора)	5
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %,	от 30 до 80
- атмосферное давление, кПа - температура анализируемой среды, °С	от 84 до 106,0
- для настольных модификаций	25±2
- для портативных модификаций	от 0 до +90
Вероятность безотказной работы за 1000 ч, не менее	0,95
Средний срок службы, лет	5
Средняя наработка на отказ, не менее, ч	20500

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и типографским способом на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока анализаторов.

Комплектность средства измерений

Таблица 5 - Комплектность анализатора

Наименование	Обозначение	Количество
Анализатор жидкости	MT Measurement	1 шт.
Сетевой адаптер (для настольных модификаций)	-	1 шт.
Штатив для электродов (для настольных модификаций)	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Поставляется по требованию заказчика из нижеперечисленных: 1) датчики (первичные преобразователи) с товарным знаком MT Measurement: - комбинированные рН-электроды модификаций 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301-QC, E-201F, E-201-C, E-201, E-201-Z, E-201-P, 65-1C; - измерительные рН-электроды 231-01; - электроды сравнения модификаций C(K2SO4)-1-X, 217-01-Х, 232-01-Х; - комбинированные ОВП-электроды модификаций 501, ORP-503; - комбинированные ионселективные электроды модификаций PF-202-C, PF-202, 972101, 972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972126, 972123, 972140, 972122; - ионселективные электроды модификаций PF-2-01, PF-3-01, PCl-1-01, PBr-1-01, PI-1-01, PK- 1-01, PCa-1-01, PCu-1-01, PPb-1-01, PBF4-1-01, PC1O4-1-01, PNO3-1-01, PCN-1-01, PAg/S-1-01, PNH3-1-01, 972150; 2) Кондуктометрические датчики с товарным знаком MT Measurement модификаций DJS-0.01VT, DJS-0.1VTG, DJS-1VG, DJS-1VTG, DJS-1VTC, DJS-1VC, DJS-10VTC; 3) Датчики растворенного кислорода с товарным знаком MT Measurement модификаций DO-957-Q, DO-958-Q, DO-958-L, DO-968-HC; 4) Датчики температуры с товарным знаком MT Measurement T-818-Q 5) дополнительные принадлежности и аксессуары

Сведения о методиках (методах) измерений

приведены в п. 5.5.5 «Измерение рН», п. 5.6.3 «Непосредственное измерение», п. 5.7.3 «Процедура измерения ОВП», п. 5.8.4 «Процедура измерения», п. 5.10 «Измерение концентрации растворенного кислорода» и п. 5.13.3 «Отчет» документа «Анализаторы жидкости MT Measurement. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356;

ТУ26.51.5-011-45862615-2022 Анализаторы жидкости MT Measurement. Технические условия.

Правообладатель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Юридический адрес: 101000, г. Москва, б-р Сретенский, д. 6/1, стр. 1, ком. 8, 10, 16

Телефон: (495) 651-98-86

Факс: (495) 277-22-74

E-mail: inforus@mt.com

Web-сайт: www.mt.com

Изготовитель

Акционерное общество «Меттлер-Толедо Восток» АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Юридический адрес: 101000, г. Москва, б-р Сретенский, д. 6/1, стр. 1, ком. 8, 10, 16 Производственная площадка: Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР

Адрес: No.5 Yuan Da Road, Anting Shanghai, China, 201805

E-mail: info@mt.com

Web-сайт: www.mt.com

Испытательный центр

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1

Всего листов 5

Регистрационный № 90770-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные Terra900S

Назначение средства измерений

Анализаторы рентгенофлуоресцентные Terra900S (далее - анализаторы) предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Описание средства измерений

Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создаёт вторичное рентгеновское излучение, спектр которого зависит от элементного состава образца.

Расчёт массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в образце.

Конструктивно анализаторы состоят из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пластиковом корпусе.

В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый детектор высокого разрешения SDD-кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.

В анализаторах реализована функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.

Анализаторы оснащены встроенным компьютером с операционной системой Android®, сенсорным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель.

Результаты измерений, включая полученные спектры, и параметры градуировочных зависимостей хранятся в памяти анализаторов. Для переноса данных в анализаторах имеется USB разъем. Анализаторы поставляются со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.

Степень защиты оболочки от проникновения пыли и воды IP54 по ГОСТ 14254-2015.

Корпуса анализаторов окрашивается в цвета, которые определяет изготовитель.

Серийный номер анализаторов имеет буквенно-цифровой формат и наносится на боковую панель анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

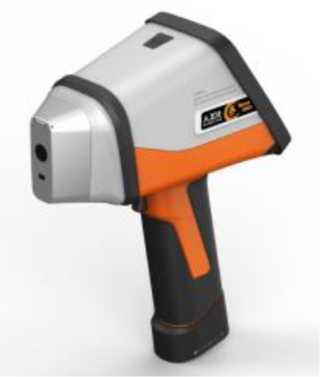

Общий вид средства измерений и место нанесения серийного номера представлены на рисунке 1.

Рисунок 1 - Общий вид анализатора с указанием места нанесения серийного номера (1)

Программное обеспечение

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	AXRSPEC
Номер версии (идентификационный номер) программного обеспечения	не ниже 2.4.9.13
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Анализируемые элементы*	от Na до Ст
Диапазон измерений* массовой доли элементов в твёрдых образцах, в том числе порошках, %	от 0,001 до 100
Пределы допускаемой относительной неисключённой составляющей систематической погрешности** измерений массовой доли элементов в твёрдых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 % до 1,0 % включ. - св. 1,0 % до 30 % включ.	±25
- св. 30,0 % до 100 % включ.	±5,0
	±3,0
Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов в твёрдых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 % до 1,0 % включ.	18
- св. 1,0 % до 30 % включ.	2,0
- св. 30,0 % до 100 % включ.	1,0
Чувствительность***, усл.ед./%, не менее	20
Предел допускаемого относительного СКО выходного сигнала***, %	2
Диапазон показаний толщины покрытия, мкм	от 0,01 до 30
* - перечень анализируемых элементов и Диапазоны измерений могут быть ограничены, указываются в паспорте конкретного экземпляра анализатора и не могут быть изменены пользователем в процессе эксплуатации; ** - значения нормированы для измерений массовой доли элементов при калибровке анализатора на стандартных об-
разцах утверждённого типа;
*** - значение нормировано Для спектральной характеристической линии железа, энергия 6,399 кэВ.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество одновременно определяемых элементов, не менее	52
Габаритные размеры, мм, не более - длина	230
- ширина	91
- высота	276
Масса, кг, не более	1,6
Напряжение питания от съёмной литий-ионной батареи, В	7,2
Время непрерывной автономной работы от аккумулятора, ч, не менее	12
Время установления рабочего режима, с, не более	45
Время измерения, с	от 1 до 999

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С
- относительная влажность воздуха без конденсата, %, не более
- атмосферное давление, кПа

от -22 до +50

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор рентгенофлуоресцентный	Terra900S	1 шт.
Методика поверки	-	1 экз.*
Руководство по эксплуатации	-	1 экз.*
Паспорт	-	1 экз.
Кейс для переноски**	-	1 шт.
* по требованию или в электронном виДе **может быть заменён на сумку

Сведения о методиках (методах) измерений

приведены в главе 4 «Введение в анализ» документа «Анализаторы рентгенофлуоресцентные Terra900S. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений:

Приказ Росстандарта Российской Федерации от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148

«Об утверждении Государственной поверочной схемы для средств измерений неорганических компонентов в жидких и твёрдых веществах и материалах»;

Техническая документация AXR Scientific Instrument (Hangzhou) Co., Ltd., Китай.

Правообладатель

AXR Scientific Instrument (Hangzhou) Co., Ltd., Китай

Адрес: Room 2468, Keji Avenue, Qingshan Lake Street, Linan District, Hangzhou City, Zhejiang Province, China

Изготовитель

AXR Scientific Instrument (Hangzhou) Co., Ltd., Китай

Адрес: Room 2468, Keji Avenue, Qingshan Lake Street, Linan District, Hangzhou City, Zhejiang Province, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 90771-23 Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная управляющая установки № 12 ООО «ЛУКОЙЛ-Волгограднефтепереработка»

Назначение средства измерений

Система измерительная управляющая установки № 12 ООО «ЛУКОЙЛ-Волгограднефтепереработка» (далее - ИС) предназначена для измерений параметров технологического процесса (температуры, давления, перепада давления, массового расхода, объемного расхода, уровня, удельной электрической проводимости, концентрации, влагосодержания, довзрывных концентраций горючих газов, силы постоянного тока); формирования аналоговых сигналов управления и регулирования.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи контроллеров C300, контроллеров противоаварийной защиты Safety Manager и модулей ввода/вывода системы измерительно-управляющей ExperionPKS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 67039-17) (далее - ExperionPKS) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

ИС осуществляет измерение параметров технологического процесса следующим образом:

- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА, сигналы термопреобразователей сопротивления по ГОСТ 6651-2009 и сигналы термопар по ГОСТ Р 8.585-2001;
- аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы преобразователей измерительных серий MTL4500, MTL4600, MTL5500 (регистрационный номер 39587-14) модели MTL4544 (далее -MTL4544);
- сигналы термопреобразователей сопротивления по ГОСТ 6651-2009 и сигналы термопар по ГОСТ Р 8.585-2001 поступают на входы преобразователей измерительных серий MTL45xx, MTL55xx (регистрационный номер 63282-16) модели MTL4573 (далее - MTL4573);
- аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА от MTL4544 и MTL4573 поступают на:

а) модули ввода аналоговых сигналов серии I/O Modules - Series C моделей CC-PAIH02 (далее - CC-PAIH02) контроллеров C300 ExperionPKS;

б) модули ввода аналоговых сигналов серии I/O Modules - Series C моделей CC-PAIN01 (далее - CC-PAIN01) контроллеров C300 ExperionPKS;

в) модули ввода аналоговых сигналов SAI-1620m (далее - SAI-1620m) контроллеров противоаварийной защиты Safety Manager ExperionPKS.

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов CC-PAIH02, CC-PAIN01 и SAI-1620m в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных ИС.

Для выдачи управляющих воздействий используются преобразователи измерительные серий MTL4500, MTL4600, MTL5500 (регистрационный номер 39587-14) модели MTL4549C (далее - MTL4549C) с модулями вывода аналоговых сигналов серии I/O Modules - Series C модели CC-PAOH01 (далее - CC-PAOH01) контроллеров C300 ExperionPKS.

Состав ИК ИС приведен в таблице 1.

Таблица 1 - Состав ИК ИС

Наименование ИК	Состав ИК
Наименование ИК	Первичный ИП	Промежуточный ИП (барьер искрозащиты)	Измерительный модуль ввода-вывода сигналов
ИК температуры	Термометры сопротивления ТСМ(С) (регистрационный номер 41480-09) (далее - ТСМ(С))	MTL4573 (регистрационный номер 63282-16)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
	Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 (регистрационный номер 26224-12) модель ТСП Метран-246 (далее - ТСП Метран-246)	MTL4573 (регистрационный номер 63282-16)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
		MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Термопреобразователи сопротивления платиновые ТСП/1 и медные ТСМ/1 (регистрационный номер 31551-12) модель ТСП/1-1088 (далее - ТСП/1-1088)	MTL4573 (регистрационный номер 63282-16)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
	Преобразователи термоэлектрические ТХА Метран-200 (регистрационный номер 19985-00) модель ТХА Метран-201 (далее - ТХА Метран-201)	MTL4573 (регистрационный номер 63282-16)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
		MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)

Наименование ИК	Состав ИК
Наименование ИК	Первичный ИП	Промежуточный ИП (барьер искрозащиты)	Измерительный модуль ввода-вывода сигналов
ИК температуры	ТХА Метран-201 (регистрационный номер 19985-00); преобразователи измерительные RTT20 (регистрационный номер 20248-05) (далее - RTT20)	MTL4544 (регистрационный номер 39587-14)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
		MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
	ТХА Метран-201 (регистрационный номер 19985-00); преобразователи измерительные 3144P (регистрационный номер 14683-09) (далее - 3144P)	MTL4544 (регистрационный номер 39587-14)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Термопреобразователи сопротивления ТСП Метран-200 (регистрационный номер 19982-07) модель ТСП Метран-206 (далее - ТСП Метран-206)	MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 (регистрационный номер 26224-12) модель ТСП Метран-226 (далее - ТСП Метран-226)	MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Термометры сопротивления платиновые ТСПТ, медные ТСМТ и их чувствительные элементы ЭЧПТ, ЭЧМТ (регистрационный номер 36766-09) модификация ТСПТ 102 (далее - ТСПТ 102)	MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Термометры сопротивления из платины и меди ТС (регистрационный номер 18131-09) модификация ТС-1288 (далее - ТС-1288)	MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	Преобразователи термоэлектрические типа КТХА (регистрационный номер 50428-12) (далее - КТХА)	MTL4573 (регистрационный номер 63282-16)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
ИК давления	Преобразователи давления измерительные 3051S (регистрационный номер 24116-08) (далее - 3051S)	MTL4544 (регистрационный номер 39587-14)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)

Наименование ИК

Состав ИК

Первичный ИП

Промежуточный ИП (барьер искрозащиты)

Измерительный модуль ввода-вывода сигналов

ИК давления

Преобразователи (датчики) давления измерительные EJ* (регистрационный номер 59868-15) модификации EJA (серия А), модели 530 (далее - EJА 530А)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Преобразователи (датчики) давления измерительные EJ* (регистрационный номер 59868-15) модификации EJХ (серия А), модели 530 (далее - EJX 530А)

MTL4544 (регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544 (регистрационный номер 39587-14)

CC-PAIN01

ExperionPKS (регистрационный номер 67039-17)

MTL4544 (регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Преобразователи (датчики) давления измерительные EJ* (регистрационный номер 59868-15) модификации EJX (серия А), модели 210 (далее - EJX 210А)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Датчики давления I/A (регистрационный номер 15863-08) модели IGP10 (далее - IGP10)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Датчики давления I/A (регистрационный номер 15863-08) модели IGP20 (далее - IGP20)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIN01

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Наименование ИК

Состав ИК

Первичный ИП

Промежуточный ИП (барьер искрозащиты)

Измерительный модуль ввода-вывода сигналов

ИК давления

Датчики давления «Метран-100» (регистрационный номер 22235-08) модели Метран-100-ДИ (далее - Метран-100-ДИ)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

Датчики давления Метран-55 (регистрационный номер 18375-08) модели Метран-55-ДИ (далее - Метран-55-ДИ)

MTL4544

(регистрационный номер 39587-14)

CC-PAIN01

ExperionPKS (регистрационный номер 67039-17)

ИК перепада давления

Преобразователи давления измерительные модели IMV30 (регистрационный номер 70426-18) (далее - IMV30)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Преобразователи (датчики) давления измерительные EJ* (регистрационный номер 59868-15) модификации EJХ (серия А), модели 110 (далее - EJX 110А)

MTL4544

(регистрационный номер 39587-14)

CC-PAIN01

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Датчики давления I/A (регистрационный номер 15863-08) модели IDP10 (далее - IDP10)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Датчики давления «Метран-100» (регистрационный номер 22235-08) модели Метран-100-ДД (далее - Метран-100-ДД)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIN01

ExperionPKS (регистрационный номер 67039-17)

ИК массового расхода

Расходомеры массовые I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51 (регистрационный номер 53133-13) исполнения с преобразователем расхода CFS20 и измерительным преобразователем CFT50 (далее - CFT50)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Наименование ИК

Состав ИК

Первичный ИП

Промежуточный ИП (барьер искрозащиты)

Измерительный модуль ввода-вывода сигналов

ИК массового расхода

Расходомеры массовые Promass (регистрационный номер 15201-11) исполнения с первичным преобразователями расхода (датчиками) Promass F и электронным преобразователем 83 (далее - Promass 83F)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

ИК объемного расхода

CFT50 (регистрационный

номер 53133-13)

MTL4544 (регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Promass 83F (регистрационный номер 15201-11)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Расходомеры вихревые Prowirl 200 (регистрационный номер 58533-14) исполнения с первичным преобразователем расхода F и электронным преобразователем 200 (далее - Prowirl F200)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

ИК уровня

Преобразователи уровня измерительные буйковые 144LD/LVD (регистрационный номер 48164-11) (далее - 144LD)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Уровнемеры микроволновые контактные VEGAFLEX 8*, (регистрационный номер 53857-13) модификации VEGAFLEX 81 (далее - VEGAFLEX 81)

MTL4544

(регистрационный номер 39587-14)

SAI-1620m

ExperionPKS (регистрационный номер 67039-17)

Уровнемеры микроволновые бесконтактные VEGAPULS 6*, (регистрационный номер 27283-12) модификации VEGAPULS 62 (далее - VEGAPULS 62)

MTL4544

(регистрационный номер 39587-14)

CC-PAIH02

ExperionPKS (регистрационный номер 67039-17)

Наименование ИК	Состав ИК
Наименование ИК	Первичный ИП	Промежуточный ИП (барьер искрозащиты)	Измерительный модуль ввода-вывода сигналов
ИК удельной электрической проводимости	Анализаторы кондуктометрические 870 ITEC (регистрационный номер 15879-06) (далее - 870 ITEC)	MTL4544 (регистрационный номер 39587-14)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
ИК удельной электрической проводимости		MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
ИК концентрации	Анализаторы серии CAT модели 100 (регистрационный номер 22953-08) (далее - CAT мод.100)	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
	Анализаторы жидкости FLEXA модель FLXA21 (регистрационный номер 50876-12) (далее - FLXA21)	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
	Системы газоаналитические модульные S 700 модификации S 710 (регистрационный номер 22605-07) (далее - S 710)	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
	Газоанализаторы SERVOPRO 4000 модели SERVOPRO 4100 (регистрационный номер 53156-13) (далее - SERVOPRO 4100)	MTL4544 (регистрационный номер 39587-14)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
	Газоанализаторы THERMOX серии WDG-IV (регистрационный номер 38307-08) (далее - THERMOX WDG-IV)	MTL4544 (регистрационный номер 39587-14)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
		MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
ИК влагосодер-жания	Анализаторы влажности «Ametek» модели 5000 с системой пробоотбора 561 (регистрационный номер 15964-07) (далее - «Ametek» 5000)	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
ИК довзрывных концентраций горючих газов	Датчики горючих и токсичных газов стационарные Sensepoint (Sensepoint, Sensepoint Plus, Sensepoint Pro, Sensepoint RFD, Sensepoint XCD) и Signalpoint (Signalpoint, Signalpoint Pro) (регистрационный номер 43117-09) модификации Sensepoint XCD (далее - Sensepoint XCD)	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)

Наименование ИК	Состав ИК
Наименование ИК	Первичный ИП	Промежуточный ИП (барьер искрозащиты)	Измерительный модуль ввода-вывода сигналов
ИК силы постоянного тока	-	MTL4544 (регистрационный номер 39587-14)	SAI-1620m ExperionPKS (регистрационный номер 67039-17)
	-	MTL4544 (регистрационный номер 39587-14)	CC-PAIN01 ExperionPKS (регистрационный номер 67039-17)
	-	MTL4544 (регистрационный номер 39587-14)	CC-PAIH02 ExperionPKS (регистрационный номер 67039-17)
ИК воспроизведения силы постоянного тока	-	MTL4549C (регистрационный номер 39587-14)	CC-PAOH01 ExperionPKS (регистрационный номер 67039-17)

ИС осуществляет выполнение следующих функций:

- автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;
- предупредительную и аварийную световую и звуковую сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;
- управление технологическим процессом в реальном масштабе времени;
- противоаварийную защиту оборудования;
- представление технологической и системной информации на дисплее мониторов операторских станций управления;
- накопление, регистрацию и хранение поступающей информации;
- самодиагностику;
- автоматическое составление отчетов и рабочих (режимных) листов;
- вывод данных на печать;
- защиту системной информации от несанкционированного доступа программным средствам и изменения установленных параметров.

Заводской номер ИС в виде цифрового обозначения наносится типографским способом на паспорт и на маркировочную табличку шкафа автоматизации ИС.

Пломбирование ИС не предусмотрено.

Нанесение знака поверки на ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС. Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разграничения прав пользователей и паролей. Доступ к функциям ПО ИС ограничен уровнем доступа, который назначается каждому оператору.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Honeywell Experion PKS
Номер версии (идентификационный номер) ПО, не ниже	R510.2
Цифровой идентификатор ПО	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики ИК ИС приведены в таблице 3. Технические характеристики ИС приведены в таблице 4.

Таблица 3 - Метрологические характеристики ИК ИС

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК температуры	от -40 до +150 °С	Л: ±1,45 °С²⁾	ТСМ(С) (НСХ 50М)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	SAI-1620m	Л: ±0,80 °С
	от -40 до +200 °С	Л: ±1,78 °С²⁾	ТСМ(С) (НСХ 50М)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	SAI-1620m	Л: ±0,96 °С
	от -50 до +100 °С	Д: ±1,16 °С²⁾	ТСП Метран- 246 (НСХ Pt 100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	SAI-1620m	Л: ±0,69 °С
	от -40 до +120 °С	Д: ±1,27 °С²⁾					Л: ±0,72 °С
	от -50 до +120 °С	Л: ±1,29 °С²⁾					Л: ±0,75 °С
	от -40 до +100 °С	Л: ±0,99 °С²⁾			MTL4573	CC-PAIN01	Л: ±0,41 °С
	от -40 до +120 °С	Л: ±1,11 °С²⁾					Л: ±0,44 °С
	от 0 до +120 °С	Л: ±1,08 °С²⁾					Л: ±0,39 °С
	от -40 до +200 °С	Л: ±1,79 °С²⁾	ТСП/1-1088 (НСХ Pt100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	SAI-1620m	Л: ±0,98 °С
	от -40 до +400 °С	Л: ±4,50 °С²⁾	ТХА Метран-201 (НСХ типа К)	Класс допуска 2: Д: ±2,5 °С в диапазоне измерений от -40 до +333 °С включ., Д: ±0,0075-\|t\|, °С в диапазоне измерений св. +333 до +1100 °С	MTL4573	SAI-1620m	Л: ±2,78 °С
	от -40 до +600 °С	Л: ±6,22 °С²⁾					Л: ±3,41 °С
	от -40 до +1100°С	Л: ±10,72 °С²⁾					Л: ±5,19 °С
	от -40 до +100 °С	Л: ±3,26 °С²⁾			MTL4573	CC-PAIN01	Л: ±1,58 °С
	от -40 до +400 °С	Л: ±3,98 °С²⁾					Л: ±2,01 °С
	от -40 до +600 °С	Л: ±5,56 °С²⁾					Л: ±2,29 °С
	от -40 до +800 °С	Л: ±7,20 °С²⁾					Л: ±2,61 °С
	от -40 до +1100°С	Л: ±8,89 °С²⁾					Л: ±3,00 °С

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК температуры	от -40 до +400 °С	Л: ±3,77 °С²⁾	ТХА Метран-201 (НСХ типа К); RTT20 (от 4 до 20 мА)	ТХА Метран-201: класс допуска 2: Д: ±2,5 °С в диапазоне измерений от -40 до +333 °С включ., Д: ±0,0075-\|t\|, °С в диапазоне измерений св. +333 до +1100 °С; RTT20: Д: ±0,4 °С+0,05 % от диапазона, Дхс: ±0,2 °С	MTL4544	SAI-1620m	у: ±0,35 %
	от -40 до +600 °С	Л: ±5,58 °С²⁾					у: ±0,35 %
	от -40 до +100 °С	Д: ±2,82 °С²⁾			MTL4544	CC-PAIH02	у: ±0,17 %
	от -40 до +400 °С	Д: ±3,48 °С²⁾					у: ±0,17 %
	от -40 до +600 °С	Л: ±5,16 °С²⁾					у: ±0,17 %
	от 0 до +176,6 °С	Д: ±2,84 °С²⁾	ТХА Метран-201 (НСХ типа К); 3144P (от 4 до 20 мА)	ТХА Метран-201: класс допуска 2: Д: ±2,5 °С в диапазоне измерений от -40 до +333 °С включ., Д: ±0,0075-\|t\|, °С в диапазоне измерений св. +333 до +1100 °С; 3144P: Дцс: ±0,25 °С, уцап: ±0,02 %, Дхс: ±0,25 °С	MTL4544	CC-PAIN01	у: ±0,17 %
	от -18 до +204 °С	Д: ±2,85 °С²⁾					у: ±0,17 %
	от -40 до +50 °С	Л: ±0,71 °С²⁾	ТСП Метран- 206 (НСХ Pt 100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	CC-PAIN01	Л: ±0,34 °С
	от -50 до +50 °С	Л: ±0,72 °С²⁾					Л: ±0,35 °С
	от -40 до +150 °С	Л: ±1,28 °С²⁾					Л: ±0,49 °С

Метрологические характеристики ИК				Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК				Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности		Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности¹⁾
ИК температуры	от -40 до +50 °С	Д	±0,71 °С²⁾	ТСП Метран- 226 (НСХ Pt 100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	CC-PAIN01	д	±0,34 °С
	от -40 до +100 °С	д	±0,99 °С²⁾					д	±0,41 °С
	от -40 до +150 °С	д	±1,28 °С²⁾					д	±0,49 °С
	от -40 до +200 °С	д	±1,56 °С²⁾					д	±0,56 °С
	от -50 до +200 °С	д	±1,57 °С²⁾					д	±0,57 °С
	от -40 до +300 °С	д	±2,13 °С²⁾					д	±0,71 °С
	от -40 до +500 °С	д	±3,27 °С²⁾					д	±1,00 °С
	от -40 до +100 °С	д	±0,99 °С²⁾	ТСПТ 102 (НСХ Pt100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	CC-PAIN01	д	±0,41 °С
	от -50 до +100 °С	д	±1,00 °С²⁾					д	±0,43 °С
	от -40 до +150 °С	д	±1,28 °С²⁾					д	±0,49 °С
	от -40 до +50 °С	д	±0,71 °С²⁾	ТС-1288 (НСХ Pt100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	CC-PAIN01	д	±0,34 °С
	от -50 до +200 °С	д	±1,57 °С²⁾	ТС-1288 (НСХ Pt100)	Д: ±(0,3+0,005-\|t\|), °С	MTL4573	CC-PAIN01	д	±0,57 °С
	от -40 до +750 °С	д: ±6,79 °С²⁾		КТХА (НСХ типа К)	Класс допуска 2: Д: ±2,5 °С в диапазоне измерений от -40 до +333 °С включ., Д: ±0,0075-\|t\|, °С в диапазоне измерений св. +333 до +750 °С	MTL4573	CC-PAIN01	д: ±2,52 °С
ИК давления	от 0 до 6227 Па; от 0 до 6,23 кПа; от 0 до 8,1785 кПа; от 0 до 40 кПа; от 0 до 68,95 кПа	у: ±0,21 %		3051S (от 4 до 20 мА)	у: ±0,065 %	MTL4544	CC-PAIN01	у: ±0,17 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК давления	от 0 до 248 кПа; от 0 до 248,64 кПа; от 0 до 413,6 кПа; от 0 до 689 кПа; от 0 до 4205 кПа; от 0 до 2540 мм вод. ст.; от 0 до 1,5 кгс/см²; от 0 до 2,81 кгс/см²; от 0 до 12,7 кгс/см²; от 0 до 20 кгс/см²; от 0 до 30 кгс/см²; от 0 до 0,25 МПа; от 0 до 0,35 МПа	у: ±0,21 %	3051S (от 4 до 20 мА)	у: ±0,065 %	MTL4544	CC-PAIN01	у: ±0,17 %
	от 0 до 4 МПа	у: ±0,22 %	EJА 530А (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 0,6 МПа; от 0 до 4 МПа	у: ±0,41 %	EJХ 530А (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 1 МПа	у: ±0,22 %			MTL4544	CC-PAIN01	у: ±0,17 %
	от 0 до 0,2 МПа; от 0 до 0,6 МПа; от 0 до 1 МПа	у: ±0,22 %			MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 1 МПа	у: ±0,22 %	EJХ210А (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК давления	от -500 до 50 Па; от 0 до 2,5 кПа; от 0 до 0,16 МПа; от 0 до 0,6 МПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа	у: ±0,41 %	IGP10 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 20 кПа; от 0 до 160 кПа; от 0 до 0,1 МПа; от 0 до 0,16 МПа; от 0 до 0,25 МПа; от 0 до 0,4 МПа; от 0 до 0,6 МПа; от 0 до 0,8 МПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,1 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа	у: ±0,22 %	IGP10 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от -500 до 50 Па; от -200 до 50 Па; от -2,5 до 0 кПа	у: ±0,41 %	IGP20 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК давления	от -1,6 до 0 кПа; от 0 до 20 кПа	у: ±0,41 %	IGP20 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от -1 до 10 кПа	у: ±0,22 %			MTL4544	CC-PAIN01	у: ±0,17 %
	от -500 до 50 Па; от -500 до 0 Па; от 0 до 50 Па; от 0 до 20 кПа	у: ±0,22 %			MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 0,4 кПа	у: ±0,41 %	Метран- 100-ДИ (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 1 МПа	у: ±0,22 %	Метран-55-ДИ (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIN01	у: ±0,17 %
ИК перепада давления³⁾	от 0 до 1 кПа; от 0 до 24,52 кПа; от 0 до 25 кПа; от 0 до 40 кПа	у: ±0,59 %	IMV30 (от 4 до 20 мА)	у: ±0,5 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 1,5 кгс/см²	у: ±0,22 %	EJХ110А (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIN01	у: ±0,17 %
	от 0 до 400 Па; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 0,1 МПа; от 0 до 1 МПа	у: ±0,22 %	EJХ110А (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 4,9 кПа; от 0 до 24,52 кПа	у: ±0,41 %	IDP10 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК перепада давления³⁾	от 0 до 25 кПа; от 0 до 29,14 кПа; от 0 до 29,15 кПа; от 0 до 37,52 кПа; от 0 до 51,06 кПа; от 0 до 510,6 кПа	у: ±0,41 %	IDP10 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 6,3 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 39,23 кПа; от 0 до 40 кПа	у: ±0,22 %	IDP10 (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 1 кПа; от 0 до 2,5 кПа	у: ±0,41 %	Метран-100-ДД (от 4 до 20 мА)	у: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 1 кПа	у: ±0,22 %	Метран-100-ДД (от 4 до 20 мА)	у: ±0,1 %	MTL4544	CC-PAIN01	у: ±0,17 %
ИК массового расхода	от 0 до 10000 кг/ч	см. примечание 2	CFT50 (от 4 до 20 мА)	6: ±0,2 %	MTL4544	CC-PAIH02	у: ±0,17 %
ИК массового расхода	от 0 до 630 кг/ч; от 0 до 32000 кг/ч; от 0 до 200 т/ч	см. примечание 2	Promass 83F (от 4 до 20 мА)	6: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %
ИК объемного расхода	от 0 до 200 м³/ч; от 0 до 250 м³/ч	см. примечание 2	CFT50 (от 4 до 20 мА)	6: ±0,2 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 200 м³/ч	см. примечание 2	Promass 83F (от 4 до 20 мА)	6: ±0,1 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 5000 м³/ч	см. примечание 2	Promass 83F (от 4 до 20 мА)	6: ±0,1 %	MTL4544	CC-PAIH02	у: ±0,17 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности^
ИК объемного расхода	от 0 до 1840 м³/ч	см. примечание 2	Prowirl F200 (от 4 до 20 мА)	6: ±1 %	MTL4544	CC-PAIH02	у: ±0,17 %
ИК уровня	от 0 до 500 мм⁴⁾; от 0 до 600 мм⁴⁾; от 0 до 800 мм⁴⁾; от 0 до 1000 мм⁴⁾; от 0 до 1600 мм⁴⁾; от 0 до 2000 мм⁴⁾; от 0 до 2500 мм⁴⁾; от 0 до 3000 мм⁴⁾	у: ±0,45 %	144LD (от 4 до 20 мА)	у: ±0,2 %	MTL4544	SAI-1620m	у: ±0,35 %
	от 0 до 600 мм⁴⁾; от 0 до 800 мм⁴⁾	у: ±0,29 %	144LD (от 4 до 20 мА)	у: ±0,2 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 1920 до 140 мм⁴⁾	у: ±10,32 %⁵⁾; у: ±0,41 %⁶⁾	VEGAFLEX 81 (от 4 до 20 мА)	Л: ±15 мм⁵⁾; Л: ±2 мм⁶⁾	MTL4544	SAI-1620m	у: ±0,35 %
	от 3700 до 1700 мм⁴⁾	у: ±0,22 %	VEGAPULS 62 (от 4 до 20 мА)	Д: ±2 мм	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 2000 мм⁴⁾	у: ±0,22 %
	от 0 до 6000 мм⁴⁾	у: ±0,20 %
	от 0 до 11500 мм⁴⁾	у: ±0,19 %
ИК удельной электрической проводимости	от 0 до 2000 мСм/см	у: ±2,24 %	870 ITEC (от 4 до 20 мА)	у: ±2 %	MTL4544	SAI-1620m	у: ±0,35 %
ИК удельной электрической проводимости	от 0 до 2000 мСм/см	у: ±2,21 %	870 ITEC (от 4 до 20 мА)	у: ±2 %	MTL4544	CC-PAIH02	у: ±0,17 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности¹*
ИК концентрации	от 0 до 10 % (объемные доли) (концентрация кислорода)	у: ±5,51 %	CAT мод.100 (от 4 до 20 мА)	у: ±5 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 15 % (объемные доли) (концентрация диоксида углерода)	у: ±5,51 %			MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 100 % (объемные доли) (концентрация водорода)	у: ±5,51 %			MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 20 мг/м³(концентрация кислорода)⁷*	у: ±11,01 %⁸⁾; 6: ±11,16 %⁹⁾	FLXA21 (от 4 до 20 мА)	у: ±10 %⁸⁾; 6: ±10 %⁹⁾	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 1 % (объемные доли) (концентрация кислорода)	у: ±16,51 %	S 710 (от 4 до 20 мА)	у: ±15 %	MTL4544	CC-PAIH02	у: ±0,17 %
	от 0 до 21 % (объемные доли) (концентрация кислорода)	у: ±1,17 %	SERVOPRO 4100 (от 4 до 20 мА)	у: ±1 %	MTL4544	SAI-1620m	у: ±0,35 %

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
Метрологические характеристики ИК			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности¹)
ИК концентрации	от 0 до 21 % (объемные доли) (концентрация кислорода)	у: ±2,24 %¹⁰⁾; 6: ±2,74 %¹¹⁾	THERMOX WDG-IV (от 4 до 20 мА)	у: ±2 %¹⁰⁾; 6: ±2 %¹¹⁾	MTL4544	SAI-1620m	у: ±0,35 %
ИК концентрации	от 0 до 1 % (объемные доли) (концентрация оксида углерода)	у: ±2,21 %	THERMOX WDG-IV (от 4 до 20 мА)	у: ±2 %	MTL4544	CC-PAIH02	у: ±0,17 %
ИК влагосодер-жания	от 1 до 1000 млн^-1	А: ±2,17 млн^{-1 12)}; 6: ±21,7 %¹³⁾	«Ametek» 5000 (от 4 до 20 мА)	А: ±1 млн^{-1 12)}; 6: ±10 %¹³⁾	MTL4544	CC-PAIH02	у: ±0,17 %
ИК довзрывных концентраций горючих газов	от 0 до 50 % НКПР	А: ±5,51 % НКПР	Sensepoint XCD (от 4 до 20 мА)	А: ±5 % НКПР	MTL4544	CC-PAIH02	у: ±0,17 %
ИК силы постоянного тока	от 4 до 20 мА	у: ±0,35 %	-	-	MTL4544	SAI-1620m	у: ±0,35 %
	от 4 до 20 мА	у: ±0,17 %	-	-	MTL4544	CC-PAIN01	у: ±0,17 %
	от 4 до 20 мА	у: ±0,17 %	-	-	MTL4544	CC-PAIH02	у: ±0,17 %
ИК воспроизведения силы постоянного тока	от 4 до 20 мА	у: ±0,48 %	-	-	MTL4549C	CC- PAOH01	у: ±0,48 %

¹⁾ Нормированы с учетом погрешностей промежуточных ИП (барьеров искрозащиты) и модулей ввода/вывода сигналов.

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование	Диапазон измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искрозащиты	Тип модуля ввода/вы-вода	Пределы допускаемой основной погрешности¹⁾
²⁾ Пределы допускаемой основной погрешности ИК температуры приведены для максимального абсолютного значения диапазона измерений температуры. Пределы допускаемой основной погрешности ИК при других значениях измеренной температуры рассчитывают согласно примечанию 2 настоящей таблицы. ³⁾ Шкала ИК, применяемых для измерений перепада давления на стандартном сужающем устройстве, установлена в ИС в единицах измерений расхода. ⁴⁾ Шкала от 0 до 100 %. ⁵⁾ Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от L_min до 0,3 м, где L_mm - минимальное значение диапазона измерений. ⁶⁾ Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 0,3 м до Lmax, где Lmax - максимальное значение диапазона измерений. ⁷⁾ Диапазон показаний от 0 до 100 мг/м³. ⁸⁾ Пределы допускаемой основной приведенной погрешности в диапазоне измерений от 0 до 2 мг/м³. ⁹⁾ Пределы допускаемой основной относительной погрешности в диапазоне измерений от 2 до 20 мг/м³. ¹⁰⁾ Пределы допускаемой основной приведенной погрешности в диапазоне измерений от 0 до 5 % (объемные доли). ¹¹⁾ Пределы допускаемой основной относительной погрешности в диапазоне измерений от 5 до 21 % (объемные доли). ¹²⁾ Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 1 до 10 млн^-1. ¹³⁾ Пределы допускаемой основной относительной погрешности в диапазоне измерений от 10 до 1000 млн^-1. Примечания 1 Приняты следующие обозначения и сокращения: А - абсолютная погрешность, в единицах измеряемой величины; 5 - относительная погрешность, %; Y - приведенная погрешность, % от диапазона измерений (воспроизведения); НКПР - нижний концентрационный предел распространения; НСХ - номинальная статическая характеристика; t - измеренная температура, °С; А_хс - пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов преобразователя термоэлектрического, °С; Ацс - пределы допускаемой основной абсолютной погрешности цифрового сигнала, °С; Уцап - пределы допускаемой основной приведенной к диапазону измерений погрешности цифро-аналогового преобразования, °С. 2 Пределы допускаемой основной погрешности ИК рассчитывают по формулам: - абсолютная А_ИК, в единицах измерений измеряемой величины

Метрологические характеристики ИК

Метрологические характеристики измерительных компонентов ИК

Первичный ИП

Промежуточный ИП, модули ввода/вывода сигналов и обработки данных

Наименование

Диапазон измерений

Пределы допускаемой основной погрешности

Тип

(выходной сигнал)

Пределы допускаемой основной погрешности

Тип барьера искрозащиты

Тип модуля ввода/вы-вода

Пределы допускаемой основной погрешности^

(1)

_{Х -Х} ²

^xmax ^xmin \

где

^aiiii

^YBn

^xmax

^xmin

=±^1,1’ ^АПп⁺⁽

N ^х

пределы допускаемой основной абсолютной погрешности первичного ИП ИК, в единицах измеряемой величины;

пределы допускаемой основной приведенной погрешности вторичной части ИК, %;

значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измерений параметра; значение измеряемого параметра, соответствующее минимальному значению диапазона аналогового сигнала, в единицах измерений параметра;

^АИК

^Ybh 100 ⁾^,

- относительная 8_ИК, %

8ик=±1^,1' §Пп⁺⁽

^Xmax ^Xmin\

^YBn v ) ^,

^Хизм

(2)

где

8пп - пределы допускаемой основной относительной погрешности первичного ИП ИК, %;

Х_изм - измеренное значение, в единицах измерений измеряемой величины;

- приведенная у , %

Тик=±и- ⁽

^Y . ±^1,1’^^YHn^+YBn

или

Х ^АХ о)

max min

(3)

(4)

^Ynn - пределы допускаемой основной приведенной погрешности первичного Ин ИК, %.

3 Для расчета погрешности ИК в условиях эксплуатации:

- приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду;
- для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

Пределы допускаемых значений погрешности А_СИ измерительного компонента ИК в условиях эксплуатации вычисляют по формуле

где

Метрологические характеристики ИК

Метрологические характеристики измерительных компонентов ИК

Первичный ИП

Промежуточный ИП, модули ввода/вывода сигналов и обработки данных

Наименование

Диапазон измерений

Пределы допускаемой основной погрешности

Тип

(выходной сигнал)

Пределы допускаемой основной погрешности

Тип барьера искрозащиты

Тип модуля ввода/вы-вода

Пределы допускаемой основной погрешности^

(5)

А2+А²,

i=1

пределы допускаемых значений основной погрешности измерительного компонента;

^Аси=±

где A0

пределы допускаемой дополнительной погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов.

Для каждого ИК рассчитывают границы, в которых с вероятностью равной 0,95, должна находиться его погрешность Аси, в условиях эксплуатации по формуле

Аси=±¹Л

^АСи ,

j=1

(6)

где AcHj

пределы допускаемых значений погрешности А_си j-го измерительного компонента ИК в условиях эксплуатации при общем числе k измерительных компонентов.

Таблица 4 - Технические характеристики ИС

Наименование характеристики	Значение
Количество входных ИК, не более	1000
Количество выходных ИК, не более	200
Условия эксплуатации: а) температура окружающей среды, °С: - в местах установки первичных ИП (в обогреваемом
шкафу)	от +5 до +40
- в местах установки первичных ИП (в открытом
пространстве)	от -40 до +50
- в местах установки промежуточных ИП, модулей
ввода/вывода	от +15 до +25
б) относительная влажность, %	от 30 до 80,
в) атмосферное давление, кПа	без конденсации влаги от 84,0 до 106,7
Параметры электрического питания:
- напряжение переменного тока, В	220122
- частота переменного тока, Гц	50±1
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и
относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной
влажности, указанных в технической документации на данные ИП.

Знак утверждения типа наносится на титульный лист паспорта ИС типографским способом.

Комплектность средства измерений

Комплектность ИС приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Система измерительная управляющая установки № 12 ООО «ЛУКОЙЛ-Волгограднефтепереработка», заводской № 20	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Система измерительная управляющая установки № 12 ООО «ЛУКОЙЛ-Волгограднефтепереработка». Руководство по эксплуатации», раздел 1.6 «Методы измерений».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка» (ООО «ЛУКОЙЛ-Волгограднефтепереработка»)

ИНН 3448017919

Юридический адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55

Телефон: (8442) 96-30-01, 96-30-03

Факс: (8442) 96-34-58, 96-34-35

Web-сайт: http://vnpz.lukoil.ru E-mail: refinery@vnpz.lukoil.com

Изготовитель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»

(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)

ИНН 3448017919

Адрес: 400029, Волгоградская обл., г. Волгоград, ул. 40 лет ВЛКСМ, д. 55

Телефон: (8442) 96-30-01, 96-30-03

Факс: (8442) 96-34-58, 96-34-35

Web-сайт: http://vnpz.lukoil.ru E-mail: refinery@vnpz.lukoil.com

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

Лист № 1 Регистрационный № 90772-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы температуры однократного применения iLog.St

Назначение средства измерений

Измерители-регистраторы температуры однократного применения iLog.St (далее по тексту - измерители) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции.

Описание средства измерений

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенного первичного преобразователя температуры.

Каждый измеритель является устройством однократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Измерители позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».

Измерители-регистраторы температуры однократного применения iLog.St изготавливаются следующих моделей: iLog.St, iLog.St Light, iLog.St Dry Ice. Модели измерителей различаются друг от друга по метрологическим и техническим характеристикам.

Конструктивно все измерители выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус измерителей встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. Измерители имеют съемный колпачок, закрывающий USB-разъем. На лицевой панели корпуса измерителей моделей iLog.St, iLog.St Light расположены органы управления и индикации: кнопки «Старт» и «Стоп» и световые индикаторы «НОРМА» и «ТРЕВОГА». На лицевой панели корпуса измерителей модели iLog.St Dry Ice расположен ЖК-дисплей с отображением измеряемой температуры.

Цветовая гамма этикеток измерителей может быть изменена по решению Изготовителя в одностороннем порядке.

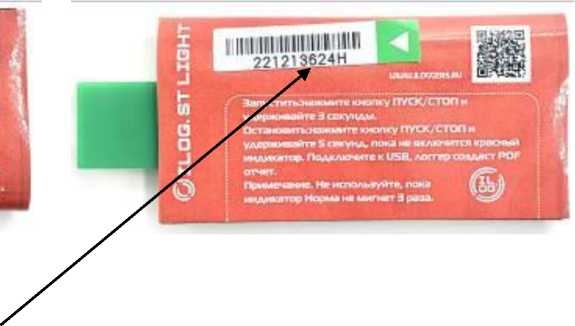

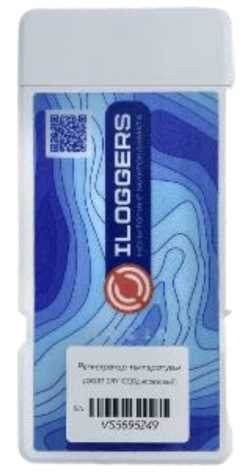

На рисунках 1-3 представлены фотографии общего вида измерителей.

(SlIUDQ.ST LIGHT

Рисунок 1 - Общий вид измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St

Место нанесения заводского номера

Рисунок 2 - Общий вид измерителей-регистраторов температуры однократного применения

iLog.St модели iLog.St Light

Рисунок 3 - Общий вид измерителей-регистраторов температуры однократного применения

iLog.St модели iLog.St Dry Ice

Пломбирование измерителей не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус измерителя. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) измерителей состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, загружаемое в измерители на предприятии-изготовителе во время производственного цикла. Метрологические характеристики измерители нормированы с учетом влияния на них встроенного ПО.

Идентификационные данные встроенной части ПО приведены в таблицах 1-2.

Таблица 1 - Идентификационные данные ПО измерителей-регистраторов температуры однократного применения iLog.St моделей iLog.St, iLog.St Light

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	V1.0
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 2 - Идентификационные данные ПО измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Dry Ice

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	V2.8
Цифровой идентификатор программного обеспечения	отсутствует

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономное ПО iL-ReportViewer используется неограниченным кругом пользователей и предназначено для возможности настройки параметров контроля мониторинга.

Метрологические и технические характеристики

Метрологические характеристики измерителей-регистраторов температуры однократного применения iLog.St приведены в таблицах 3-4.

Таблица 3 - Метрологические характеристики измерителей-регистраторов температуры однократного применения iLog.St моделей iLog.St, iLog.St Light

Наименование характеристики	Значение (в зависимости от модели)
	iLog.St	iLog.St Light
Диапазон измерений температуры, °C	от -35 до +70	от -25 до +70
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,7 (в диапазоне от -35 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C)
Разрешающая способность измерителя (при измерении и регистрации температуры), °C	0,1

Таблица 4 - Метрологические характеристики измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Dry Ice

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -85 до +50
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,7 (в диапазоне от -85 °C до -20 °C не включ.) ±0,5 (в диапазоне от -20 °C до +50 °C)
Разрешающая способность измерителя (при измерении и регистрации температуры), °C	0,1

Основные технические характеристики измерителей-регистраторов температуры однократного применения iLog.St приведены в таблице 5.

Таблица 5

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин⁽¹⁾: - для модели iLog.St	от 1 до 120
- для моделей iLog.St Light и iLog.St Dry Ice	от 1 до 2376
Напряжение питания постоянного тока, В	3
Габаритные размеры (длина х высота х ширина), мм, не более: - для модели iLog.St	82,5х36,5х14
- для модели iLog.St Light	30х4х70
- для модели iLog.St Dry Ice	52х104х16
Масса, г, не более: - для модели iLog.St	39
- для модели iLog.St Light	13
- для модели iLog.St Dry Ice	71

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -35 до +70 (модель iLog St) от -25 до +70 (модель iLog St Light) от -85 до +50 (модель iLog St Dry Ice) 95 (без конденсации)
Средний срок службы, ч, не менее	2 210
Примечание: ⁽¹⁾ минимальный шаг программирования интервала между измерениями - 1 мин.

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель-регистратор температуры однократного применения	iLog.St (обозначение модели - в соответствии с заказом)	В соответствии с заказом (минимальное количество 1 шт.)
Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St
Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St Light	-	1 экз. (в зависимости от модели измерителя)
Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St Dry Ice

Сведения о методиках (методах) измерений

приведены в разделе 1 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям-регистраторам температуры однократного применения iLog.St

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

0199379386.405519.001 ТУ. Измерители-регистраторы температуры однократного применения iLog.St. Технические условия.

Правообладатель

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна)

ИНН 772838302159

Юридический адрес: 117133, г. Москва ул. Теплый стан, д. 27, кв. 277 Телефон (факс): +7 (499) 229-77-33

E-mail: i@iloggers.ru

Web-сайт: www.iloggers.ru

Изготовители

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна)

ИНН 772838302159

Юридический адрес: 117133, г. Москва ул. Теплый стан, д. 27, кв. 277

Адрес места осуществления деятельности: 117133, г. Москва ул. Теплый стан, д. 27, кв. 277

Телефон (факс): +7 (499) 229-77-33

E-mail: i@iloggers.ru

Web-сайт: www.iloggers.ru

ZHENGZHOU FRESHLIANCE ELECTRONICS CORP., LTD, Китай

Адрес: F6, Bldg. 7, Hengfengkechuang Center, Airport Economy Zone, Zhengzhou, China, КНР

Телефон: +86 (371) 89908620

E-mail: sales@freshliance.com

CoolMan Electronics Limited, Китай

Адрес: Unit 04, 7/F Bright Way Tower, No. 33 MongKok Rd, KL, Hongkong, China, КНР Телефон: +86-137-0166-4049

E-mail: info@tempilot.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» декабря 2023 г. № 2716

Лист № 1 Регистрационный № 90773-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы температуры iLog.Mt(h)

Назначение средства измерений

Измерители-регистраторы температуры iLog.Mt(h) (далее по тексту - измерители) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.

Описание средства измерений

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.

Каждый измеритель является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модели iLog.Mth и iLog.Mth Light) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Измерители позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».

Измерители-регистраторы температуры iLog Mt(h) изготавливаются следующих моделей: iLog.Mt, iLog.Mt Light, iLog.Mth, iLog.Mth Light. Модели измерителей различаются друг от друга по метрологическим и техническим характеристикам.

Конструктивно все измерители выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус измерителей встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. Измерители имеют съемный колпачок, закрывающий USB-разъем. На лицевой панели корпуса расположены органы управления и индикации, а также световые индикаторы «НОРМА» и «ТРЕВОГА».

Цветовая гамма этикеток измерителей может быть изменена по решению Изготовителя в одностороннем порядке.

На рисунках 1-4 представлены фотографии общего вида измерителей.

Рисунок 1 - Общий вид

измерителей-регистраторов температуры iLog

Mt(h) модели iLog.Mt

Рисунок 2 - Общий вид

измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mth

Место нанесения заводского номера

Рисунок 3 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mt Light

Рисунок 4 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mth Light

Программное обеспечение

Программное обеспечение (ПО) измерителей состоит из двух частей: из встроенного и автономного ПО.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО измерителей-регистраторов температуры iLog.Mt(h)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	1.0
Цифровой идентификатор программного обеспечения	отсутствует

Автономное ПО Software используется неограниченным кругом пользователей и предназначено для возможности настройки параметров контроля мониторинга, считывания и анализа информации, полученной от измерителей.

Метрологические и технические характеристики

Метрологические характеристики измерителей-регистраторов температуры iLog.Mt(h) моделей iLog.Mt и iLog.Mt Light приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение (в зависимости от модели)
	iLog.Mt	iLog.Mt Light
Диапазон измерений температуры, °C	от -40 до +70	от -30 до +70
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,7 (в диапазоне от -40 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C)
Разрешающая способность измерителя (при измерении и регистрации температуры), °C	0,1

Метрологические характеристики измерителей-регистраторов температуры iLog.Mt(h) модели iLog.Mth и iLog.Mth Light приведены в таблице 3.

Таблица 3

Наименование характеристики	Значение (в зависимости от модели)
	iLog.Mth	iLog.Mth Light
Диапазон измерений температуры, °C	от -40 до +70	от -30 до +70
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,7 (в диапазоне от -40 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C)
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.)	±3,0
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С)	±5,0
Разрешающая способность измерителя (при измерении и регистрации температуры), °C	0,1
Разрешающая способность измерителя (при измерении и регистрации относительной влажности), %	0,1

Основные технические характеристики измерителей-регистраторов температуры iLog.Mt(h) приведены в таблице 4.

Таблица 4

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин⁽¹⁾:
- для моделей iLog.Mt, iLog.Mth	от 1 до 1440
- для моделей iLog.Mt Light, iLog.Mth Light	от 1 до 2376

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	3
Габаритные размеры (длина х высота х ширина), мм, не более: - для моделей iLog.Mt, iLog.Mth	85 х 40х 30
- для моделей iLog.Mt Light, iLog.Mth Light	103х52х16
Масса, г, не более: - для моделей iLog.Mt, iLog.Mth	81
- для моделей iLog.Mt Light, iLog.Mth Light	57
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -45 до +70 (для моделей
- относительная влажность воздуха, %	iLog.Mt, iLog.Mth) от -30 до +70 (для моделей iLog.Mt Light, iLog.Mth Light) до 100
Средняя наработка до отказа, ч, не менее	20 000
Средний срок службы, лет, не менее	2
Примечание: ⁽¹⁾ минимальный шаг программирования интервала между измерениями - 1 мин.

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель-регистратор температуры	iLog.Mt(h) (обозначение модели -в соответствии с заказом)	В соответствии с заказом (минимальное количество 1 шт.)
Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mt	-	1 экз. (в зависимости от модели измерителя)
Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mt Light
Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mth
Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mth Light

Сведения о методиках (методах) измерений приведены в разделе 1 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры углеводородов»;

0199379386.405519.003ТУ Измерители-регистраторы температуры iLog.Mt(h). Технические условия.

Правообладатель

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна)

ИНН 772838302159

Юридический адрес: 117133, г. Москва ул. Теплый стан, д. 27, кв. 277

Телефон (факс): +7 (499) 229-77-33

E-mail: i@iloggers.ru

Web-сайт: www.iloggers.ru

Изготовители

Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна)

ИНН 772838302159

Адрес места осуществления деятельности: 117133, г. Москва ул. Теплый стан, д. 27, кв. 277

Телефон (факс): +7 (499) 229-77-33

E-mail: i@iloggers.ru

Web-сайт: www.iloggers.ru

CoolMan Electronics Limited, Китай

Адрес: Unit 04, 7/F Bright Way Tower, No. 33 MongKok Rd, KL, Hongkong, China, КНР

Телефон: +86-137-0166-4049 E-mail: info@tempilot.com

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 90774-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Камеры инфракрасные переносные Guide PT

Назначение средства измерений

Камеры инфракрасные переносные Guide PT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Камеры инфракрасные переносные Guide PT изготавливаются в следующих моделях: PT650, PT850, PT870. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

Камеры инфракрасные переносные Guide PT конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель, фонарь и видеокамеры. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi и Bluetooth (только для устройств с операционной системой на базе Андроид)).

Фотографии общего вида камер инфракрасных переносных Guide PT приведены на рисунке 1.

Место нанесения заводского номера

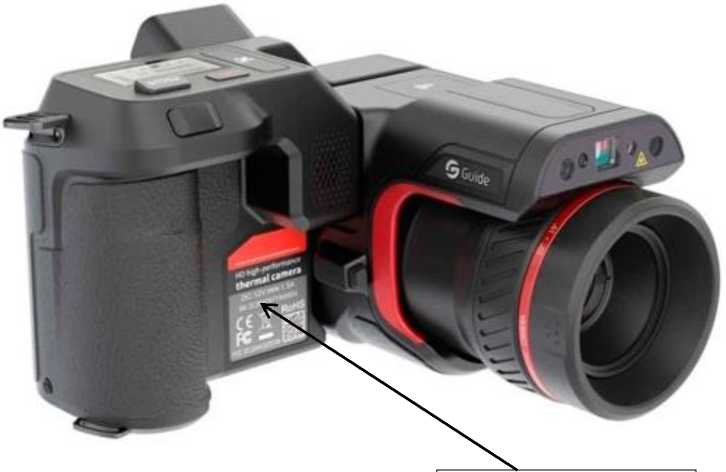

Рисунок 1 - Общий вид камер инфракрасных переносных Guide PT

Пломбирование тепловизоров не предусмотрено. Заводской номер камер инфракрасных переносных Guide PT в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблице 1.

компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.

Таблица 1 - Идентификационные данные ПО камер инфракрасных переносных Guide PT

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	V1.0.29
Цифровой идентификатор программного обеспечения	отсутствует

Автономное программное обеспечение Thermo Tools устанавливается на персональный

Метрологические и технические характеристики

Метрологические и основные технические характеристики камер инфракрасных переносных Guide PT в зависимости от модели приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики камер инфракрасных переносных Guide PT

Наименование характеристики	Значение (в зависимости от модели)
	PT650	PT850 PT870
Диапазон измерений температуры^(*), °С	от -40 до +150 от 0 до +650 от +400 до +1200 (по специальному заказу до +2000 °С, до +2500 **	от -40 до +150 от 0 до +800 от +400 до +1200 (по специальному заказу до +2000 °С, до +2500 °С)^**
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С	±1,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +800 °С включ., %	±1,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +800 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,03	< 0,025
Спектральный диапазон, мкм	от 7,5 до 14

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	PT650	PT850		PT870
Углы поля зрения (в зависимости от типа
объектива), градус по горизонтали х
градус по вертикали:
- стандартный объектив	25,0°х19,0°		25,0°	х19,0	э
- широкоугольный объектив	45°х34°		45°	х34°
- телеобъектив (средний)	15°х11°		15°	х11°
- телеобъектив	7°х5°		7°х5°
- макро-объектив	9,7°х7,8°		19°х15°
Пространственное разрешение (в
зависимости от типа объектива), мрад:
- стандартный объектив	0,71	0,43			0,34
- широкоугольный объектив	1,2	0,8			0,63
- телеобъектив (средний)	0,4	0,26			0,2
- телеобъектив	0,19	0,12			0,09
- макро-объектив	0,35	0,335			0,335
Коэффициент излучательной способности (изменяемый)		от 0,01 до 1,00
Примечание: _* ^* - переключается вручную или автоматически; - опционально, при использовании высокотемпературного фильтра

Таблица 3 - Основные технические характеристики камер инфракрасных переносных Guide PT

Наименование характеристики	Значение (в зависимости от модели)
	PT650	PT850	PT870
Количество пикселей матрицы детектора, пиксели^пиксели	640x512	1024x768	1280x1024
Количество пикселей матрицы детектора с технологией Super resolution, пиксели^пиксели	1280x1024	2048x1536	2560x2048
Масса, кг, не более	1,86 (включая батарею)
Запись изображений или частота обновлений, Гц	9 или 30
Габаритные размеры, мм (длина х ширина х высота), не более	191x171x118
Напряжение питания, В	12
Время работы от батареи, ч, не менее	4
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -20 до +50 от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	14 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Камеры инфракрасные переносные	Guide PT (модель в соответствии с заказом)	1 шт.
Руководство по эксплуатации на камеры инфракрасные переносные Guide PT	-	1 экз.
Аккумуляторные литий-ионные батареи		2 шт.
Настольное зарядное устройство		1 шт.
Адаптер питания		1 шт.
Переходник		5 шт.
Чехол для переноски		1 шт.
USB-кабель (Тип С)		1 шт.
Кабель Micro HDMI		1 шт.
Кабель Тип C-GE		1 шт.
Карта памяти SD		1 шт.
Ремешок на запястье		1 шт.
Ремешок на плечо		1 шт.
Программное обеспечение на диске		1 шт.
Широкоугольный объектив		1 шт.
Телеобъектив (средний)		1 шт.
Телеобъектив		1 шт.
Макро-объектив		1 шт.
Высокотемпературный фильтр		1 шт.
Штатив		1 шт.
Модуль 5G		1 шт.
Бокс для переноски		1 шт.
* - по дополнительному заказу

Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к камерам инфракрасным переносным Guide PT

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Стандарт предприятия на камеры инфракрасные переносные Guide PT, разработанный компанией Wuhan Guide Sensmart Tech Co., Ltd., Китай.

Правообладатель

Фирма «Wuhan Guide Sensmart Tech Co., Ltd.», Китай

Адрес: No.6 ,Huanglong Hill South Road,East Lake Development Zone, Wuhan, 430205, P. R. China

Web-сайт: www.guideir.com

E-mail: enquiry@guide-infrared.com

Телефон: +86 27 8129 8784

Изготовитель

Фирма «Wuhan Guide Sensmart Tech Co., Ltd.», Китай

Адрес: No.6 ,Huanglong Hill South Road,East Lake Development Zone, Wuhan, 430205,

P. R. China

Web-сайт: www.guideir.com

E-mail: enquiry@guide-infrared.com

Телефон: +86 27 8129 8784

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 90775-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры температуры и относительной влажности WHD20R-11

Назначение средства измерений

Контроллеры температуры и относительной влажности WHD20R-11 (далее по тексту -контроллеры) предназначены для измерений температуры и относительной влажности воздуха с последующей обработкой и выдачей управляющих сигналов в системе поддержания условий окружающей среды.

Описание средства измерений

Принцип действия контроллеров основан на измерении и аналого-цифровом преобразовании при помощи микропроцессора электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчика температуры и относительной влажности), в цифровой код, соответствующий значениям измеряемых физических величин. Результаты измерений отображаются на встроенном дисплее и могут передаваться посредством протокола обмена MODBUS RTU. На основании полученных сигналов контроллер может формировать сигналы внешними исполнительными устройствами.

Принцип измерения относительной влажности основан на изменении электрической емкости датчика в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя. Принцип измерения температуры - на зависимости электрического сопротивления датчика от измеряемой температуры.

Конструктивно контроллер представляет собой электронный блок, предназначенный для монтажа на DIN-рейку, к которому при помощи соединительного кабеля подключается датчик температуры и относительной влажности WH-3.

Датчик WH-3 представляет собой два чувствительных элемента, помещенных в перфорированный пластиковый корпус, обеспечивающий защиту от механических воздействий.

Электронный блок конструктивно выполнен в защитном металлическом корпусе, внутри которого установлены релейные контакты, которые замыкаются в случае превышения заранее заданных значений температуры и относительной влажности воздуха, и передают управляющий сигнал на нагреватель (или вентилятор). На лицевой панели электронного блока расположены кнопки управления и светодиодные индикаторы. На нижней боковой панели электронного блока расположены вводы/выводы для датчика WH-3, кабелей питания, нагрузки, сигнального кабеля.

Общий вид контроллера представлен на рисунке 1.

Рисунок 1 - Общий вид контроллера температуры и относительной влажности WHD20R-11

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную на оборотную сторону корпуса электронного блока контроллера, способом, принятым на предприятии-изготовителе. Место нанесения заводского номера приведено на рисунке 2.

»Ч.ЯН020К 11 Ж«вЯ*15*1Ж

2023/05/12 ПЩВГГ

ши+э а:/:сп'2и» g£gij

IMt +1V

««МЯ ±5»

Я11«5'с. esi?4o'c,

• |14Я (|

ilAcref

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Пломбирование контроллеров не предусмотрено.

Конструкция электронного блока контроллеров предусматривает возможность нанесения знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) электронного блока состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса электронного блока, и недоступно для внешней модификации. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ACr
Номер версии (идентификационный номер) ПО, не ниже	V.1.06
Цифровой идентификатор ПО	не используется

Метрологические и технические характеристики

Метрологические и основные технические характеристики контроллеров температуры и относительной влажности WHD20R-11 приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -40 до +80
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±1
Диапазон измерений относительной влажности, %	от 20 до 90
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 до +60 °С), %	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Разрешающая способность измерений температуры, °C	0,1
Разрешающая способность измерений относительной влажности, %	1
Выходной сигнал, мА	от 0 до 20 от 4 до 20
Зона возврата (зона гистерезиса), °С (%), не менее	5
Напряжение питания, В:
- постоянного тока
- датчик WH-3	от 12 до 24
- переменного тока
- электронный блок	от 85 до 265
Габаритные размеры, мм, не более - электронный блок	90x90x52
- датчик WH-3	80x50x30
Масса, г, не более - электронный блок	200
- датчик WH-3	50

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающей среды, °С: - электронный блок - датчик WH-3 - относительная влажность воздуха, % - электронный блок - датчик WH-3	от -20 до +60 от -40 до +80 до 95 (без конденсации) до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	50 000
Средний срок службы, лет, не менее	8

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь температуры и относительной влажности в составе:

- электронный блок
- датчик температуры и относительной влажности

WHD20R-11

WH-3

1 шт.

Руководство по эксплуатации (на русском языке)

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Стандарт предприятия изготовителя Acrel Co., Ltd., Китай.

Правообладатель

Acrel Co., Ltd., Китай

Юридический адрес: No. 253, Yulv Road, Jiading Zone, Shanghai, China 201801

Телефон: +86 187 0211 2036

Web-сайт: connie@email.acrel-electric.com

Изготовитель

Acrel Co., Ltd., Китай

Юридический адрес: No. 253, Yulv Road, Jiading Zone, Shanghai, China 201801

Адрес места осуществления деятельности: No.5, Dongmeng Road, Nanzha Street, Jiangyin

City, Jiangsu Province, China

Телефон: +86 187 0211 2036

Web-сайт: connie@email.acrel-electric.com

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 12

Регистрационный № 90778-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТПх/1

Назначение средства измерений

Преобразователи термоэлектрические ТПх/1 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих или газообразных сред, не разрушающих защитную арматуру, а также для измерений температуры стекломассы.

Описание средства измерений

Принцип действия ТП основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи ТПх/1 изготавливаются следующих основных моделей: ТПП/1, ТПР/1. Модели ТП различаются по типу номинальной статической характеристики (НСХ) используемых термопар и изготавливаются следующих модификаций: ТПП/1-0679-01Б, ТПР/1-0679-01Б, ТПП/1-0679-01С, ТПР/1-0679-01С, ТПП/1-0679, ТПР/1-0679, ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679Г, ТПР/1-0679Г, ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК, ТПР/1-0679МК. Модификации ТП различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и по назначению.

ТП выпускаются в следующих вариантах:

- без вторичного измерительного преобразователя (далее - ВП);
- со встроенным ВП с унифицированным выходным аналоговым и/или цифровым сигналом;
- с выносным ВП с унифицированным выходным аналоговым и/или цифровым сигналом.

ТП могут применяться с ВП утвержденных типов с унифицированными аналоговыми и/или цифровыми выходными сигналами.

Структура обозначения (код заказа) ТП представлена в таблице 1.

Таблица 1

1	2	3	4	5	6	7	8	9	10	11	12	13
Где:
1	-	модификация ТП по таблице 3.
2	-	номер модели (при наличии), номер основного и дополнительного конструктивного исполнения, в соответствии техническими условиями ЮВМА.400500.002ТУ (допускается вместо номера основного и дополнительного конструктивного исполнения указать размеры и материал конструктивных элементов <^тр», «dч», «dвн» и «dro> и тип головки по таблице 4).
3	-	тип НСХ преобразования и количество спаев (B для ТПР/1 и S или R для ТПП/1, указывается при заказе ТП без встроенного ВП, при заказе термопреобразователя с одним спаем, количество не указывается) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением (указывается при заказе ТП со встроенным ВП) или обозначение выносного ВП по таблице 2.
4	-	длина монтажной части защитной арматуры «L» и через дробь рабочая длина наружного керамического чехла «L-раб» для корпусных термопреобразователей, или длина «L» термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, через дробь - длина «L1» свободных выводов термоэлектродов без керамических бус, для бескорпусных ТП и в скобках длина платинового наконечника «l» (для ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679МП и ТПР/1-0679МП).
5	-	диаметры термоэлектродов (мм).
6	-	класс допуска по ГОСТ 6616-94 для ТП без ВП (1 или 2 для 11111 и 2 или 3 для ТИР) или класс точности для ТП со встроенным или выносным ВП (0,1, 0,15, 0,25, 0,5 или 1,0).
7	-	диапазон измеряемых температур (для ТП без ВП допускается не указывать);
8	-	код конструктивного			исполнения кабельного ввода⁽²⁾.
9	-	код встроенного цифрового индикатора (для ТП со встроенным ВП)⁽²⁾.
10	-	код климатического исполнения ТП⁽²⁾.
11		при заказе бескорпусных термопреобразователей с 2 спаями дополнительно может указываться глубина расположения спев от начала соломки, а для корпусных ТП модификаций ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК и ТПР/1-0679МК, дополнительно указываются требуемые размеры зон «11», «12», «13».
12	-	первичная поверка СИ (проставляется индекс ИП).
13	-	обозначение технических условий ЮВМА.400500.002ТУ.
Примечания: ⁽¹⁾ - Разделительный знак в коде заказа между условными обозначениями - косая черта (/), допускается использование другого знака и изменение порядка следования условных обозначений под номерами 2 - 12, не приводящих к искажению параметров изделия; ⁽²⁾ - В соответствии с ЮВМА.400500.002Д1 «Преобразователи термоэлектрические типа ТПх/1. Условное обозначение»; ⁽³⁾ Допускается приводить сокращенное обозначение ТП состоящее из модификации ТП по таблице 3, обозначения конструкторского документа, основного и дополнительного исполнения (при наличии) и обозначения технических условий.

Структура обозначения (код заказа) выносных ВП представлена в таблице 2.

Таблица 2

1⁽¹⁾	2	3 4 5 6 7 8
Где:
1	ИП1	индекс вторичного преобразователя.
2	-	модель конструктивного исполнения и исполнения по материалам, по таблице 5.
3	-	код выходного сигнала⁽²⁾.
4	-	код устройства электрического⁽²⁾.
5	-	код климатического исполнения⁽²⁾.
6	-	код встроенного индикатора⁽²⁾.
7	-	марка кабельной линии связи между первичным и вторичным преобразователями.
8	-	длина кабельной линии связи.
Примечания: ⁽¹⁾ - Разделительный знак в коде заказа между условными обозначениями - тире; ⁽²⁾ - В соответствии с ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение».

Обозначения модификаций ТП приведены в таблице 3.

Таблица 3

Обозначение модификации в коде заказа

Тип конструкции

ТПП/1-0679-01Б;

ТПР/1-0679-01Б

конструктивно выполнены в виде бескорпусных ТП,

термоэлектроды которых изолированы керамическими бусами.

ТПП/1-0679-01С;

ТПР/1-0679-01С

конструктивно выполнены в виде бескорпусных ТП, термоэлектроды которых изолированы сплошной керамической соломкой.

ТПП/1-0679;

ТПР/1-0679

конструктивно выполнены в виде корпусных ТП, состоящих из бескорпусных ТП в сплошной керамической соломке, помещенных в один или два керамических чехла, соединенных с металлической головкой стальной защитной трубой.

ТПП/1-0679П;

ТПР/1-0679П

конструктивно выполнены в виде корпусных ТП, конец керамического чехла которых армирован платинородиевым наконечником.

ТПП/1-0679Г;

ТПР/1-0679Г

конструктивно выполнены в виде корпусных ТП с герметичной заделкой внутреннего керамического чехла и термоэлектродов в головке.

ТПП/1-0679МП;

ТПР/1-0679МП

конструктивно выполнены в виде корпусных многозонных ТП с одинарным керамическим чехлом и платинородиевым

наконечником. Количество рабочих спаев - до трех.

ТПП/1-0679МК;

ТПР/1-0679МК

конструктивно выполнены в виде корпусных многозонных ТП с двойным керамическим чехлом. Количество рабочих спаев - до трех.

Головки или разъемы ТП приведены в таблице 4.

Таблица 4

Обозначение головки или разъема в коде заказа	Материал головки или разъема	Конструктивные особенности головки или разъема
Р5	пластик	термопарный разъем⁽¹⁾.
АВБ	алюминиевый сплав с покрытием -краска полиэфирная⁽²⁾	с креплением крышки винтами, большая.
АВМ		с креплением крышки винтами, малая.
АББ		с креплением крышки с помощью быстросъемной защелки, большая.
АБМ		с креплением крышки с помощью быстросъемной защелки, малая.
АВБ-И	алюминиевый сплав с покрытием - краска полиэфирная⁽²⁾	с креплением крышки винтом, большая, с индикатором.
Н64	коррозионностойкая сталь	с резьбовым креплением крышки, малая.
Н80	коррозионностойкая сталь	с резьбовым креплением крышки, большая.
Примечания: ⁽¹⁾ - Применяется только с бескорпусными модификациями ТПП/1-0679-01Б, ТПР/1-0679-01Б, ТПП/1-0679-01С, ТПР/1-0679-01С; ⁽²⁾ - Цвет корпуса по умолчанию - серый. По требованию Заказчика возможна окраска корпуса в другой цвет.

Модели выносного ВП приведены в таблице 5.

Таблица 5

Обозначение выносного ВП в коде заказа	Материал корпуса ВП	Конструктивные особенности ВП
Н1	коррозионностойкая сталь	корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными на одной оси, без возможности индикации.
Н2	коррозионностойкая сталь	корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными под прямым углом, без возможности индикации.
Н3	коррозионностойкая сталь	корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.
А1	алюминиевый сплав с покрытием - краска полиэфирная⁽¹⁾	корпус ВП прямоугольной формы, с одной крышкой, с цилиндрическими электрическими соединителями, без возможности индикации.
А2		корпус ВП прямоугольной формы, с одной крышкой, с сальниковыми кабельными вводами, без возможности индикации.
А3		корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.
П2	пластик	корпус ВП предназначенный для монтажа на DIN рейку.
Примечания: ⁽¹⁾ - Цвет корпуса по умолчанию - оранжевый. По требованию Заказчика возможна окраска корпуса в другой цвет.

Фотографии общего вида ТП приведены на рисунках 1-3.

Заводской номер в зависимости от конструкции ТП наносится на маркировочную наклейку (или шильдик), прикрепляемую на корпус, соединительную головку ТП (при наличии) или кабель. Также допускается наносить информацию о заводском номере при помощи лазерной гравировки на металлический корпус ТП.

Знак утверждения типа наносится только на корпусные ТП.

Пломбирование ТП не предусмотрено.

Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Рисунок 2 - Общий вид ТП модификаций ТПП/1-0679-01С, ТПР/1-0679-01С

место нанесения знака утверждения типа

место нанесения заводского номера

Рисунок 3 - Общий вид ТП

модификаций ТПП/1-0679, ТПР/1-0679, ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679Г,

ТПР/1-0679Г, ТПП/1-0679МП, ТПР/1-0679МП, ТПП/1-0679МК, ТПР/1-0679МК

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Метрологические и основные технические характеристики ТП приведены в таблицах 6-8.

- При использовании ТП в комплекте с ВП диапазон измерений температуры ТП соответствует диапазону измерений, настроенному на ВП;
- Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, и приведен в паспорте на изделие.

Таблица 6 - Метрологические характеристики ТП без ВП

Условное обозначение НСХ ТП	Класс допуска	Диапазон измерений температуры, °С^{(1) (2)}	Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)
R, S (только для ТП	1	от 0 до +1100 включ.	± 1
	1	св. +1100 до +1600	± [l+0,003-(t-1100)l
	2	от 0 до +600 включ.	± 1,5
модели ТПП/1)	2	св. +600 до +1600	± 0,0025-[t]
B	2	от +600 до +1700	± 0,0025-[t]
(только для ТП	3	от +600 до +800 включ.	± 4
модели ТПР/1)	3	св. +800 до +1700	± 0,005-[t]

Примечания:

(1)

Таблица 7 - Метрологические характеристики ТП со встроенным или выносным ВП

Условное обозначение ТП	Класс точности⁽¹⁾	Диапазон измерений температуры, ^ОС⁽²⁾	Минимальный интервал диапазона измерений температуры, ос⁽³⁾	Пределы допускаемой основной приведенной погрешности (у), % (от настроенного диапазона измерений) для диапазона измерений температуры		Пределы допускаемой дополнительной приведенной погрешности, % (от диапазона измерений)⁽⁴⁾	Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (КХС), % (от диапазона измерений)
Условное обозначение ТП	Класс точности⁽¹⁾	Диапазон измерений температуры, ^ОС⁽²⁾		от 0 (+600⁽⁵⁾) до +1100 ОС включ.	от +1100 до +1600 (+1700⁽⁵⁾) ОС
ТПП/1	0,1	от 0 до +1600	800	± 0,10 ± 0,15⁽⁶⁾	± 0,20 ± 0,30⁽⁶⁾	0,25 [у]	0,25 [у]
	0,15		600	± 0,15 ± 0,20⁽⁷⁾	-н
	0,25			± 0,25 ± 0,40⁽⁷⁾	± 0,50 ± 1,80⁽⁷⁾
	0,5			± 0,50 ± 1,00⁽⁷⁾	± 0,75 ± 1,50⁽⁷⁾
	1,0		300	± 1,00 ± 1,50⁽⁷⁾	± 1,50 ± 3,00⁽⁷⁾
ТПР/1	0,1	от +600 до +1700	800	± 0,10 ± 0,15⁽⁶⁾	± 0,20 ± 0,30⁽⁶⁾
	0,15		600	± 0,15 ± 0,20⁽⁷⁾	-н
	0,25			± 0,25 ± 0,40⁽⁷⁾	± 0,50 ± 1,80⁽⁷⁾
	0,5			± 0,50 ± 1,00⁽⁷⁾	± 0,75 ± 1,50⁽⁷⁾
	1,0		300	± 1,00 ± 1,50⁽⁷⁾	± 1,50 ± 3,00⁽⁷⁾

Примечания:

(1)

(2)

(3)

(4)

(5)

(6)

- Класс точности ТП в соответствии с ЮВМА.400500.002ТУ определяется заказом;
- Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, и приведен в паспорте на изделие;

Минимальный интервал диапазона измерений равен разности между верхним и нижним пределами диапазона измерений;

- Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 °С до +25 °С включ.) до любой температуры в пределах диапазона рабочих температур ТП, указанных в таблице 8, на каждые 10 °С изменения температуры;
- Нижнее и верхнее значение диапазона измерений температуры для ТПР/1;
- Пределы допустимого значения основной приведенной к настроенному диапазону измерений погрешности для настроенного диапазона измерений менее 1200 °С;
- Пределы допустимого значения основной приведенной к настроенному диапазону измерений погрешности для настроенного диапазона измерений менее 900 °С.

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Количество рабочих спаев, шт.⁽¹⁾	от 1 до 3
Электрическое сопротивление изоляции при температуре плюс 25 ± 10 °С и относительной влажности воздуха от 30 до 80 % (при 100 В), МОм, не менее	20
Степень защиты обеспечиваемой оболочкой по ГОСТ 14254-2015 (в зависимости от модификации и от головки ТП) ⁽¹⁾	IP00; IP20; IP54; IP55; IP66/IP67
Диаметр термоэлектродов, мм⁽¹⁾	от 0,35 до 0,50
Длина термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, L, мм (только для бескорпусных ТП) ⁽¹⁾	от 40 до 10000
Длина свободных выводов термоэлектродов без керамических изоляторов, L1, мм (только для бескорпусных ТП) ⁽¹⁾	от 20 до 100
Длина монтажной части защитной арматуры, L, мм (только для корпусных ТП) ⁽¹⁾	от 320 до 3000
Длина керамической части защитной арматуры (рабочая длина наружного керамического чехла), Lраб, мм (только для корпусных ТП) ⁽¹⁾	от 250 до (L - 100)
Длина платинового наконечника, 1, мм⁽¹⁾	от 20 до 250
Диаметр монтажной части защитной арматуры (диаметр монтажной трубы), dтр, мм (только для корпусных ТП) ⁽¹⁾	от 10 до 32
Диаметр керамической части защитной арматуры (рабочий диаметр наружного керамического чехла), dч, мм (только для корпусных ТП) ⁽¹⁾	от 8 до 24
Диаметр платинового наконечника, d^ мм⁽¹⁾	от 8,2 до 9,2
Зависимость выходного сигнала от измеряемой температуры ТП с ВП⁽¹⁾	линейно возрастающая или линейно убывающая
Аналоговый выходной сигнал ТП с ВП⁽¹⁾	сила постоянного тока от 4 до 20 мА; сила постоянного тока от 0 до 5 мА; напряжение постоянного тока от 0 до 5 В; напряжение постоянного тока от 0 до 10 В
Цифровой выходной сигнал ТП с ВП⁽¹⁾	HART; RS-485
Номинальное напряжение электрического питания ТП с ВП, В	24
Диапазон рабочих температур окружающей среды, ° С⁽¹⁾	от -10 до +70; от -40 до +70; от -55 до +80; от -60 до +85; от -60 до +125

Наименование характеристики	Значение
Масса, кг, не более⁽¹⁾	10
Вероятность безотказной работы ТП, не менее	0,8 за время работы 500 ч
Средний срок службы ТП, лет, не менее	не менее 6000 ч в нейтральной воздушной среде при температуре не выше максимальной температуры материала чехла, 1200 часов при температуре +1600 °С для ТПП/1, 600 часов при температуре +1700 °С для ТПР/1
Примечания: ⁽¹⁾ - Конкретные значения приведены в Паспорте ТП.

Знак утверждения типа

наносится на маркировочную наклейку (или шильдик), прикрепляемую на корпус, соединительную головку ТП (при наличии) или кабель. Также допускается наносить знак утверждения типа при помощи лазерной гравировки на металлический корпус ТП.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Преобразователь термоэлектрический	ТПх/1	1 шт.	модификация и наличие ВП в соответствии с заказом
Запасные части, инструмент, приспособления	в соответствии с заказом	1 компл.	обозначение и количество в соответствии с заказом
Комплекты монтажных частей	в соответствии с заказом	1 компл.	обозначение и количество в соответствии с заказом
Паспорт	в соответствии с заказом	1 экз.	для каждого ТП
Руководство по эксплуатации	в соответствии с заказом	1 экз.	поставляется в одном экземпляре на партию до 25 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации на средство измерений.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ЮВМА.400500.002ТУ Преобразователи термоэлектрические типа ТПх/1, (К)Тхх/1 и термопреобразователи сопротивления типа ТСх/1. Технические условия.

Правообладатель

Закрытое акционерное общество Научно-Производственная Компания «Эталон» (ЗАО НПК «Эталон»)

ИНН 6143002656

Юридический адрес: 347360, Ростовская обл., г. Волгодонск, ул. 6-я Заводская, д. 25 Телефон/Факс: (8639) 27-79-39, 27-79-60, 27-79-41

E-mail: info@npketalon.ru

Web-сайт: npk-etalon.ru

Изготовитель

Закрытое акционерное общество Научно-Производственная Компания «Эталон» (ЗАО НПК «Эталон»)

ИНН 6143002656

Адрес: 347360, Ростовская обл., г. Волгодонск, ул. 6-я Заводская, д. 25

Телефон/Факс: (8639) 27-79-39, 27-79-60, 27-79-41

E-mail: info@npketalon.ru

Web-сайт: npk-etalon.ru

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 18

Регистрационный № 90779-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСх/1

Назначение средства измерений

Термопреобразователи сопротивления ТСх/1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных и сыпучих сред химически неагрессивных к материалу измерительной вставки или защитной арматуры ТС.

Описание средства измерений

Принцип действия термопреобразователей сопротивления ТСх/1 основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры.

Термопреобразователи ТСх/1 изготавливаются следующих основных моделей: ТСП/1, ТСМ/1. Модели ТС различаются по типу номинальной статической характеристики (НСХ) и изготавливаются следующих модификаций: ТСП/1-0001; ТСМ/1-0001; ТСП/1-0002; ТСП/1-1088; ТСМ/1-1088; ТСП/1-1187; ТСМ/1-1187; ТСМ/1-1287; ТСМ/1-1287; ТСП/1-1288; ТСМ/1-1288; ТСП/1-1388; ТСМ/1-1388; ТСП/1-2288; ТСМ/1-2288; ТСП/1-0889; ТСП/1-2788; ТСМ/1-2788; ТСП/1-8032; ТСП/1-0987; ТСМ/1-0987. Модификации ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и по назначению.

ТС выпускаются в следующих вариантах:

- чувствительные элементы;
- корпусные ТС без вторичного измерительного преобразователя (далее - ВП);
- корпусные ТС со встроенным ВП с унифицированным выходным аналоговым и/или цифровым сигналом;
- корпусные ТС с выносным ВП с унифицированным выходным аналоговым и/или цифровым сигналом.

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.

ТС могут применяться с ВП утвержденных типов с унифицированными аналоговыми и/или цифровыми выходными сигналами.

Лист № 2 Всего листов 18 Структура обозначения (код заказа) ТС представлена в таблице 1.

Таблица 1

1	2	3 4 5 6 7 8 9 10 11 12 13 14
Где:
1	-	модификация ТС по таблице 3.
2	-	код взрывозащищенного исполнения и код приемки по таблице 4.
3	-	номер модели или буква модели, номер основного и, через точку, номер дополнительного конструктивного исполнения⁽³⁾ (если предусмотрены модели, основные или дополнительные исполнения для необходимой модификации) (допускается вместо номера модели, основного и дополнительного конструктивного исполнения указать материал (или код материала) и диаметры погружаемой части арматуры (и/или кабеля), а также присоединительные размеры с указанием буквенного обозначения и числового значения, код типа головки (соединителя или выводов) по таблице 5 и код термовставки (при необходимости). Если конструкция ТС не имеет переменных размеров конструктивных элементов, то их величины не указываются⁽³⁾).
4	-	длина монтажной или погружаемой части защитной арматуры, длина измерительного наконечника, расстояние от присоединения до головки, длина выводов⁽³⁾.
5	-	тип НСХ преобразования и количество чувствительных элементов (наличие одного чувствительного элемента не указывается) (при записи термопреобразователя с двойным чувствительным элементом количество элементов указывается перед НСХ, например, 2х50П) (указывается при заказе ТС без ВП) или код унифицированного выходного сигнала⁽³⁾ (указывается при заказе ТС со встроенным ВП) или обозначение вторичного измерительного преобразователя ИП1 по таблице 2 (указывается в скобках) (указывается при заказе ТС с выносным ВП).
6	-	класс допуска по ГОСТ 6651-2009 (АА, А, В или С по таблице 7 или АА1, А1, В1 или С1 по таблице 8) для ТС без ВП или класс точности для ТС со встроенным или выносным ВП (0,1, 0,15, 0,25, 0,5 или 1,0 по таблице 9).
7	-	схема соединений выводных проводников по ГОСТ 6651-2009⁽³⁾ (для ТС без ВП).
8	-	диапазон измеряемых температур.
9	-	код конструктивного исполнения устройства электрического ввода (кабельного ввода или соединителя)⁽³⁾.
10	-	код встроенного цифрового индикатора (для ТС со встроенным ВП)⁽³⁾.
11	-	код климатического исполнения ТС⁽³⁾.
12	-	первичная поверка СИ (проставляется индекс 1П1).
13	-	код монтажных частей⁽³⁾ (при необходимости).
14	-	обозначение технических условий ЮВМА.400500.002ТУ.
Примечания: ⁽¹⁾ - Разделительный знак в коде заказа между условными обозначениями - косая черта (/), допускается использование другого знака и изменение порядка следования условных обозначений под номерами 3 - 13, не приводящих к искажению параметров изделия; ⁽²⁾ - Допускается приводить сокращенное обозначение ТС состоящее из модификации ТС по таблице 3, обозначения конструкторского документа, основного и дополнительного исполнения (при наличии) и обозначения технических условий. ⁽³⁾ - В соответствии с техническими условиями ЮВМА.400500.002ТУ.

Лист № 3 Всего листов 18 Структура обозначения (код заказа) выносных ВП представлена в таблице 2.

Таблица 2

1⁽¹⁾	2	3 4 5 6 7 8
Где:
1	ИП1	индекс вторичного преобразователя.
2	-	модель конструктивного исполнения и исполнения по материалам, по таблице 6.
3	-	код выходного сигнала⁽²⁾.
4	-	код устройства электрического⁽²⁾.
5	-	код климатического исполнения⁽²⁾.
6	-	код встроенного индикатора⁽²⁾.
7	-	марка кабельной линии связи между первичным и вторичным преобразователями.
8	-	длина кабельной линии связи.
Примечания: ⁽¹⁾ - Разделительный знак в коде заказа между условными обозначениями - тире; ⁽²⁾ - В соответствии с техническими условиями ЮВМА.400500.002ТУ.

Обозначения модификаций ТС приведены в таблице 3.

Таблица 3

Обозначение модификации в коде заказа	Тип конструкции
ТСП/1-0001; ТСМ/1-0001	конструктивно выполнены в виде проволочных чувствительных элементов в керамических чехлах.
ТСП/1-0002	конструктивно выполнены в виде пленочных чувствительных элементов на керамической подложке.
ТСП/1-1088; ТСМ/1-1088	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой или кабельной гибкой арматурой, разборной (с вынимаемой кабельной термовставкой) или неразборной конструкции, а также с узлом крепления к поверхностям на конце гибкого кабеля. Выводы ТС осуществляются с применением головок, соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-1187; ТСМ/1-1187	конструктивно выполнены в виде взрывозащищенных корпусных термопреобразователей с металлической защитной арматурой или кабельной гибкой арматурой, разборной (с вынимаемой кабельной термовставкой) или неразборной конструкции, а также с узлом крепления к поверхностям на конце гибкого кабеля. Выводы ТС осуществляются с применением головок, соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-1287; ТСМ/1-1287	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой. Выводы ТС осуществляются с применением головок, соединителей или экранированного кабеля.

Обозначение модификации в коде заказа	Тип конструкции
ТСП/1-1288; ТСМ/1-1288	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой или кабельной гибкой арматурой. Выводы ТС осуществляются с применением головок, соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-1388; ТСМ/1-1388	конструктивно выполнены в виде кабельных термопреобразователей с кабельной гибкой арматурой. Выводы ТС осуществляются с применением соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-2288; ТСМ/1-2288	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой разборной (с вынимаемой термовставкой) конструкции. Выводы ТС осуществляются с применением головок.
ТСП/1-0889	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой или кабельной гибкой арматурой. Выводы ТС осуществляются с применением соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-2788; ТСМ/1-2788	конструктивно выполнены в виде кабельных термопреобразователей с кабельной гибкой арматурой с утонением на конце кабеля. Выводы ТС осуществляются с применением соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-8032;	конструктивно выполнены в виде кабельных термопреобразователей с кабельной гибкой арматурой. Выводы ТС осуществляются с применением соединителей, экранированного кабеля или являются продолжением жил гибкого кабеля.
ТСП/1-0987; ТСМ/1-0987	конструктивно выполнены в виде корпусных термопреобразователей с металлической защитной арматурой или кабельной гибкой арматурой с головкой, предназначенной для крепления к поверхностям. Выводы ТС осуществляются с применением головок.
Примечения: ⁽¹⁾ - Термопреобразователи кроме модификаций 1088 (с дополнительным кодом в заказе ТВ), 1187 (с дополнительным кодом в заказе ТВ) и 2288 являются ^восстанавливаемыми и неремонтируемыми изделиями. ⁽²⁾ - Термопреобразователи модификаций 1187 (с дополнительным кодом в заказе ТВ), 1088 (с дополнительным кодом в заказе ТВ) и 2288 имеют разборную конструкцию со сменной термовставкой или с разборной защитной арматурой. Ремонт этих термопреобразователей может осуществляться заменой термовставки. Периодическая поверка этих ТС может осуществляться извлечением и поверкой термовставки. ⁽³⁾ - Термовставки к термопреобразователям модификаций 1088, 1187 и 2288 могут поставляться как самостоятельные изделия.

Таблица 4

Код вида взрывозащиты и приемки при заказе	Вид взрывозащиты	Маркировка взрывозащиты	Вид приемки
-	отсутствует	отсутствует
Ех	искробезопасная электрическая цепь по ГОСТ 31610.11-2014 (IEC 60079-11:2011)	0Ех ia ПС Т6 Ga Х или 0Ех ia ПС Т4 Ga Х
Ех-Вн	взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2013	1Ех db ПС Т6 Gb Х или 1Ех db ПС Т4 Gb Х	Приемка ОКК
Ех-Вн-ia	комбинированный, искробезопасная электрическая цепь и взрывонепроницаемая оболочка	0Ех ia ПС Т6 Ga Х, 1Ех db ПС Т6 Gb Х
МР	отсутствует	отсутствует
МР (ХХХХ/Х)⁽¹⁾	отсутствует	отсутствует
МР-Ех	искробезопасная электрическая цепь по ГОСТ 31610.11-2014 (IEC 60079-11:2011)	0Ех ia ПС Т6 Ga Х или 0Ех ia ПС Т4 Ga Х	Приемка
МР-Ех-Вн	взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2013	1Ех db ПС Т6 Gb Х или 1Ех db ПС Т4 Gb Х	РМРС
МР-Ех-Вн-ia	комбинированный, искробезопасная электрическая цепь и взрывонепроницаемая оболочка	0Ех ia ПС Т6 Ga Х, 1Ех db ПС Т6 Gb Х

Примечания:

⁽¹⁾ - В скобках указывается классификационное обозначение по НП-022-17 и через дробь

класс безопасности по «Правилам классификации и постройки атомных судов и плавучих сооружений» Российского морского регистра судоходства.

Головки или разъемы ТС приведены в таблице 5.

Таблица 5

Обозначение выводов, соединителя или головки в коде заказа	Материал головки или разъема	Конструктивные особенности выводов, соединителя или головки
РК	-	без головки, разделанный кабель
ГП	-	без головки, выводы гибким проводом
ЭП	-	без головки, выводы экранированным проводом
БГ	-	без головки, выводы гибким проводом, с резьбовым присоединением
Р1	алюминиевый сплав	электрический соединитель типа 2РМ
Р2	алюминиевый сплав	электрический соединитель типа СНЦ144
Р3	нержавеющая сталь	электрический соединитель типа СНЦ 232/282
Р4	пластик	электрический соединитель типа GDM
Р5	пластик	приборная розетка РГ1Н-1-1
К1	пластик	пластиковая колодка
АВБ	алюминиевый сплав с покрытием - краска полиэфирная⁽¹⁾	с креплением крышки винтами, большая
АВМ		с креплением крышки винтами, малая
АББ		с креплением крышки с помощью быстросъемной защелки, большая
АБМ		с креплением крышки с помощью быстросъемной защелки, малая
АВБ-И	алюминиевый сплав с покрытием - краска полиэфирная⁽¹⁾	с креплением крышки винтом, большая, с индикатором
А63		с резьбовым креплением крышки, малая
А-72		с двумя резьбовыми крышками, с возможностью установки индикатора
А80		с резьбовым креплением крышки, большая
А80-И		с резьбовым креплением крышки, большая, с индикатором
А95		с резьбовым креплением крышки и возможностью крепления на поверхности
Н48	коррозионностойкая сталь	с резьбовым креплением крышки, малая
Н64		с резьбовым креплением крышки, средняя
Н72		с двумя резьбовыми крышками, с возможностью установки индикатора
Н80		с резьбовым креплением крышки, большая
П62	пластик	с резьбовым креплением крышки
Примечания: ⁽¹⁾ - Цвет корпуса по умолчанию - оранжевый. Допускается окраска корпуса в другой цвет.

Модели выносного ВП приведены в таблице 6.

Таблица 6

Обозначение выносного ВП в коде заказа	Материал корпуса ВП	Конструктивные особенности ВП
Н1	коррозионностойкая сталь	корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными на одной оси, без возможности индикации.
Н2	коррозионностойкая сталь	корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными под прямым углом, без возможности индикации.
Н3	коррозионностойкая сталь	корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.
А1	алюминиевый сплав с покрытием - краска полиэфирная⁽¹⁾	корпус ВП прямоугольной формы, с одной крышкой, с цилиндрическими электрическими соединителями, без возможности индикации
А2		корпус ВП прямоугольной формы, с одной крышкой, с сальниковыми кабельными вводами, без возможности индикации
А3		корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.
П2	пластик	корпус ВП предназначенный для монтажа на DIN рейку
Примечания: ⁽¹⁾ - Цвет корпуса по умолчанию - оранжевый. Допускается окраска корпуса в другой цвет.

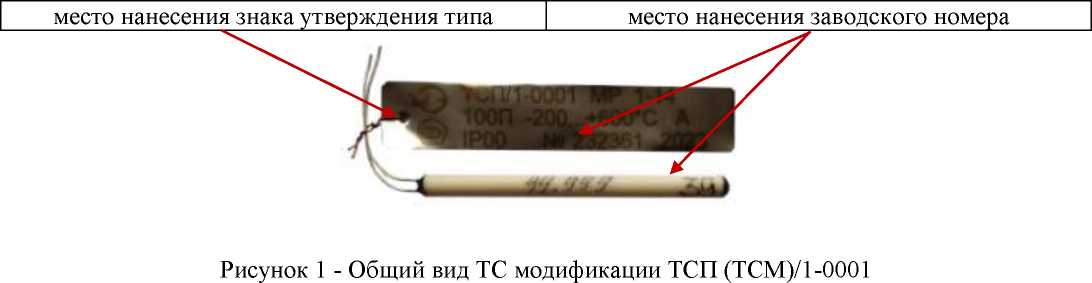

Фотографии общего вида ТС приведены на рисунках 1-9.

Заводской номер в зависимости от конструкции ТС наносится на маркировочную наклейку (или шильдик), прикрепляемую на корпус, соединительную головку ТС (при наличии) или кабель. Также допускается наносить информацию о заводском номере при помощи лазерной гравировки на пластиковый или металлический корпус ТС.

Знак утверждения типа наносится только на корпусные ТС.

Пломбирование ТС не предусмотрено.

Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

Рисунок 2 - Общий вид ТС модификации ТСП (ТСМ)/1-0002

Рисунок 3 - Общий вид ТС модификации ТСП (ТСМ)/1-1088 с головкой Н72 с индикатором (конкретный вид защитной арматуры, узла крепления, и головки (соединителей или выводов) приведен в эксплуатационной документации)

место нанесения знака утверждения типа

место нанесения заводского номера

Рисунок 4 - Общий вид ТС модификации ТСП (ТСМ)/1-1187 с головкой А63 (конкретный вид защитной арматуры, узла крепления, и головки (соединителей или выводов) приведен в эксплуатационной документации)

Рисунок 5 - Общий вид ТС модификации ТСП (ТСМ)/1-1287 с разъемом Р1 (конкретный вид защитной арматуры, узла крепления, и головки (соединителей или выводов) приведен в эксплуатационной документации)

Рисунок 6 - Общий вид ТС модификации ТСП (ТСМ)/1-1288 с головкой П62 (конкретный вид защитной арматуры, узла крепления, и головки (соединителей или выводов) приведен в эксплуатационной документации)

Рисунок 7 - Общий вид ТС модификации ТСП (ТСМ)/1-1388

(конкретный вид защитной арматуры, узла крепления, и выводов (соединителей или головки) приведен в эксплуатационной документации)

место нанесения знака утверждения типа место нанесения заводского номера

Рисунок 6 - Общий вид ТС модификации ТСП (ТСМ)/1-2288 с головкой Н80

(конкретный вид конфигурации арматуры, узла крепления и головки приведен в эксплуатационной документации)

Рисунок 7 - Общий вид ТС модификации ТСП (ТСМ)/1-0889, 2788 и 8032 (конкретный вид защитной арматуры, узла крепления, и выводов (соединителей или головки) приведен в эксплуатационной документации)

место нанесения заводского номера

место нанесения знака утверждения типа

Рисунок 8 - Общий вид ТС модификации ТСП (ТСМ)/1-0987

(конкретный вид конфигурации арматуры, узла крепления и головки приведен в эксплуатационной документации)

место нанесения знака утверждения типа

место нанесения заводского номера

Рисунок 9 - Общий вид ТС с выносным ВП

(конкретный вид конфигурации арматуры, узла крепления, головки и выносного ВП приведен в эксплуатационной документации)

Программное обеспечение отсутствует.

Метрологические и технические характеристики Метрологические и основные технические характеристики ТС приведены в таблицах 7-10.

Таблица 7 - Метрологические характеристики ТС без ВП в соответствии с ГОСТ 6651-2009 (46П - по ГОСТ 6651-78)

Модель ТС	Условное обозначение НСХ ТС	Класс допуска в соответствии с ГОСТ 6651-2009	Диапазон измерений температуры, о_С(1) (2)	Пределы допускаемого отклонения сопротивления ТС от НСХ, °С (где t - значение измеряемой температуры, °С)
ТСП/1	46П	А	от -100 до +450	±(0,15+0,002-\|t\|)
		В	от -196 до +660	±(0,3+0,005-\|t\|)
		С	от -196 до +660	±(0,6+0,01-fl)
	50П, Pt50, 100П, Pt100, 500П, Pt500, 1000П, Pt1000	АА (W 0.1⁽³⁾, F 0.1⁽⁴⁾)	от -50 до +250	±(0,1+0,0017-\|t\|)
		А (W 0.15⁽³⁾, F 0.15⁽⁴⁾)	от -100 до +450	±(0,15+0,002-\|t\|)
		В (W 0.3⁽³⁾, F 0.3⁽⁴⁾)	от -196 до +660	±(0,3+0,005-\|t\|)
		С (W 0.6⁽³⁾, F 0.6⁽⁴⁾)	от -196 до +660	±(0,6+0,01-M)
ТСМ/1	50М, Cu50, 100М, Cu100	А	от -50 до +120	±(0,15+0,002-\|t\|)
		В	от -50 до +200	±(0,3+0,005-\|t\|)
		С	от -180 до +200	±(0,6+0,01-M)
Примечания: ⁽¹⁾ - При использовании ТС в комплекте с ВП диапазон измерений температуры ТС соответствует диапазону измерений, настроенному на ВП; ⁽²⁾ - Рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, и приведен в паспорте на изделие; ⁽³⁾ - Класс допуска для проволочных ЧЭ ТСП/1-0001; ⁽⁴⁾ - Класс допуска для пленочных ЧЭ ТСП/1-0002

Модель ТС	Условное обозначение НСХ ТП	Класс допуска (по ЮВМА.400500.002ТУ)	Диапазон измерений температуры, °С^{(1) (2)}	Пределы допускаемого отклонения сопротивления ТС от НСХ, °С (где t - значение измеряемой температуры, °С)
ТСП/1	46П	А1 (W1 0.1⁽³⁾)	от -196 до -100	±(0,3+0,005-\|t\|)
			от -100 до +450	±(0,15+0,002-\|t\|)
			от +450 до +660	±(0,3+0,005-\|t\|)
		В1 (W1 0.3⁽³⁾)	от -196 до +660	±(0,3+0,005-\|t\|)
		С1 (W1 0.6⁽³⁾)	от -196 до +660	±(0,6+0,01-M)
	50П, Pt50, 100П, Pt 100, 500П, Pt500, 1000П, Pt1000	АА1 (W1 0.1⁽³⁾, F1 0.1⁽⁴⁾)	от -196 до -50	±(0,15+0,002-\|t\|)
			от -50 до +250	±(0,1+0,0017-\|t\|)
			от +250 до +660	±(0,15+0,002-\|t\|)
		А1 (W1 0.15⁽³⁾, F1 0.15⁽⁴⁾)	от -196 до -100	±(0,3+0,005-\|t\|)
			от -100 до +450	±(0,15+0,002-\|t\|)
			от +450 до +660	±(0,3+0,005-\|t\|)
		В1 (W1 0.3⁽³⁾, F1 0.3⁽⁴⁾)	от -196 до +660	±(0,3+0,005-\|t\|)
		С1 (W1 0.6⁽³⁾, F1 0.6⁽⁴⁾)	от -196 до +660	±(0,6+0,01-\|t\|)
ТСМ/1	50М, Cu50, 100М, Cu100	А1	от -180 до -50	±(0,3+0,005-\|t\|)
			от -50 до +120	±(0,15+0,002ф\|)
			от +120 до +200	±(0,3+0,005-\|t\|)
		В1	от -180 до -50	±(0,6+0,01-\|t\|)
		В1	от -50 до +200	±(0,3+0,005-\|t\|)
		С1	от -180 до +200	±(0,6+0,01-\|t\|)
Примечания: ⁽¹⁾ - При использовании ТС в комплекте с ВП диапазон измерений температуры ТС соответствует диапазону измерений, настроенному на ВП; ⁽²⁾ - Рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, и приведен в паспорте на изделие; ⁽³⁾ - Класс допуска для проволочных ЧЭ ТСП/1-0001; ⁽⁴⁾ - Класс допуска для пленочных ЧЭ ТСП/1-0002

Условное обозначение ТС	Класс точности⁽¹⁾	Диапазон измерений температуры, °С⁽²⁾	Минимальный интервал диапазона измерений температуры, °С⁽³⁾	Пределы допускаемой основной приведенной погрешности (у), % (от диапазона измерений)		Пределы допускаемой дополнительной приведенной погрешности, % (от диапазона измерений)⁽⁴⁾
Условное обозначение ТС	Класс точности⁽¹⁾	Диапазон измерений температуры, °С⁽²⁾	Минимальный интервал диапазона измерений температуры, °С⁽³⁾	Для интервалов диапазона измерений температуры, свыше +50 °С	Для интервалов диапазона измерений температуры до +50 °С включ.
ТСП/1	0,1⁽⁴⁾	от -196 до +660	30	±0,1	±0,2	0,151у]⁽⁵⁾или 0,251у]⁽⁶⁾
	0,15⁽⁴⁾		20	±0,15	±0,3
	0,25		20	±0,25	±0,5
	0,5		10	±0,5	±1,0
	1,0		5	±1,0	±2,0
	1,5		5	±1,5	±3,0
ТСМ/1	0,1⁽⁴⁾	от -180 до +200	30	±0,1	±0,2
	0,15⁽⁴⁾		20	±0,15	±0,3
	0,25		20	±0,25	±0,5
	0,5		10	±0,5	±1,0
	1,0		5	±1,0	±2,0
	1,5		5	±1,5	±3,0
Примечания: ⁽¹⁾ - Класс точности ТС в соответствии с ЮВМА.400500.002ТУ определяется заказом; ⁽²⁾ - Рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, и приведен в паспорте на изделие; ⁽³⁾ - Минимальный интервал диапазона измерений равен разности между верхним и нижним пределами диапазона измерений; ⁽⁴⁾ - Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 °С до +25 °С включ.) до любой температуры в пределах диапазона рабочих температур ТС, указанных в таблице 10, на каждые 10 °С изменения температуры; ⁽⁵⁾ - Для ТС со встроенным или выносным ВП с цифровым преобразованием температуры в выходной сигнал; ⁽⁶⁾ - Для ТС со встроенным ВП с аналоговым преобразованием температуры в выходной сигнал.

Таблица 10 - Основные технические характеристики

Наименование характеристики	Значение
Количество чувствительных элементов, шт.⁽¹⁾	1 или 2
Электрическое сопротивление изоляции при температуре плюс 25 ± 10 °С и относительной влажности воздуха от 30 до 80 % (при 100 В), МОм, не менее	20
Степень защиты обеспечиваемой оболочкой по ГОСТ 14254-2015 (в зависимости от модификации и от головки ТП) ⁽¹⁾	IP00; IP20; IP54; IP55; IP66/IP67
Диаметр корпуса проволочных ЧЭ (ТСх/1-0001), мм⁽¹⁾	от 0,8 до 5,5
Длина корпуса проволочных ЧЭ (ТСх/1-0001), мм^	от 12 до 55
Длина корпуса пленочных ЧЭ (ТСП/1-0002), мм⁽¹⁾	от 1,8 до 15,0
Ширина корпуса пленочных ЧЭ (ТСП/1-0002), мм⁽¹⁾	от 1,0 до 2,1
Высота корпуса пленочных ЧЭ (ТСП/1-0002), мм⁽¹⁾	от 0,8 до 1,1
Диаметр кабеля, d, мм (только для кабельных ТС) ⁽¹⁾	от 1,5 до 32
Длина погружаемой части кабельных ТС, L, мм (только для кабельных ТС) ⁽¹⁾	от 40 до 50000
Диаметр защитной арматуры, d, мм (только для корпусных ТС) ⁽¹⁾	от 3 до 20
Длина защитной арматуры, L, мм (только для корпусных ТС) ⁽¹⁾	от 20 до 6000
Зависимость выходного сигнала от измеряемой температуры ТП с ВП⁽¹⁾	линейно возрастающая или линейно убывающая
Способ преобразования входной величины в выходной аналоговый сигнал	аналоговый или цифровой
Аналоговый выходной сигнал ТС с ВП⁽¹⁾	сила постоянного тока от 4 до 20 мА; сила постоянного тока от 0 до 5 мА; напряжение постоянного тока от 0,4 до 2,0 В; напряжение постоянного тока от 0 до 5 В; напряжение постоянного тока от 0 до 10 В
Цифровой выходной сигнал ТС с ВП⁽¹⁾	HART; RS-485
Номинальное напряжение электрического питания ТС с ВП, В	24
Диапазон рабочих температур окружающей среды, °С⁽¹⁾	от -10 до +70; от -40 до +70; от -55 до +80; от -60 до +85; от -60 до +125
Масса, кг, не более⁽¹⁾	30
Вероятность безотказной работы ТС, не менее	0,95 за время работы 26000 ч
Средний срок службы ТС, лет, не менее	10
Примечания: ⁽¹⁾ - Конкретные значения приведены в Паспорте ТП

Знак утверждения типа

наносится на эксплуатационную документацию, маркировочную наклейку (или шильдик), прикрепляемую на корпус, соединительную головку ТС (при наличии) или кабель. Также допускается наносить знак утверждения типа при помощи лазерной гравировки на металлический корпус ТП.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Термопреобразователь сопротивления	ТСх/1	1 шт.	модификация и наличие ВП в соответствии с заказом
Запасные части, инструмент, приспособления	в соответствии с заказом	1 компл.	обозначение и количество в соответствии с заказом
Комплекты монтажных частей	в соответствии с заказом	1 компл.	обозначение и количество в соответствии с заказом
Паспорт	в соответствии с заказом	1 экз.	для каждого ТП
Руководство по эксплуатации	в соответствии с заказом	1 экз.	поставляется в одном экземпляре на партию до 25 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации на средство измерений.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

Правообладатель

Закрытое акционерное общество Научно-Производственная Компания «Эталон» (ЗАО НПК «Эталон»)

ИНН 6143002656

Юридический адрес: 347360, Ростовская обл., г. Волгодонск, ул. 6-я Заводская, д. 25 Телефон/Факс: (8639) 27-79-39, 27-79-60, 27-79-41

E-mail: info@npketalon.ru

Web-сайт: npk-etalon.ru

Изготовитель

Закрытое акционерное общество Научно-Производственная Компания «Эталон» (ЗАО НПК «Эталон»)

ИНН 6143002656

Адрес: 347360, Ростовская обл., г. Волгодонск, ул. 6-я Заводская, д. 25 Телефон/Факс: (8639) 27-79-39, 27-79-60, 27-79-41

E-mail: info@npketalon.ru

Web-сайт: npk-etalon.ru

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» декабря 2023 г. № 2716

Лист № 1 Регистрационный № 90780-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд автодиагностический измерительный роликовый многофункциональный MDT-2100J

Назначение средства измерений

Стенд автодиагностический измерительный роликовый многофункциональный MDT-2100J предназначен для измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов, и скорости движения автотранспортного средства.

Описание средства измерений

Стенд состоит из системы барабанов (неподвижного барабанного блока, подвижного барабанного блока), системы регулировки шага барабанного блока, систем управления электроприводом, системы сбора и обработки данных и дисплейного блока. Передняя часть переднего барабанного блока и задняя часть заднего барабанного блока оснащены предохранительным барабаном, защищающего автомобиль от выбега с испытательного стенда во время испытаний. Расстояние между барабанными блоками устанавливается с помощью электропривода.

Принцип действия стенда автодиагностического измерительного роликового многофункционального основан на принципе обратимости движения. Автотранспортное средство устанавливается неподвижно, а движение имитируется с помощью роликов, на которые устанавливаются колеса обоих осей автомобиля. Каждая пара роликов приводится в движение с помощью двигателя стенда или с помощью колес автомобиля. Скорость движения контролируется путем определения частоты вращения роликов, а тормозное усилие путем измерения сил, возникающих при замедлении вращения роликов.

В стенде реализованы алгоритмы измерений для статических, динамических измерений и испытаний антиблокировочных систем. При статических испытаниях колеса приводятся в движение с помощью привода стенда, и устанавливается постоянная низкая скорость движения. При динамических испытаниях скорость движения переменная и задается двигателем автомобиля.

К данному типу средства измерений относится стенд автодиагностический измерительный роликовый многофункциональный MDT-2100J с заводским номером 01005.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий экземпляр средства измерений, указан на маркировочной наклейке, нанесенной на дверце шкафа управления дисплейного блока, в виде пяти арабских цифр.

Общий вид стенда автодиагностического измерительного роликового многофункционального MDT-2100J приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.

Место нанесения заводского номера н знака утверждения типа

Рисунок 1. Общий вид средства измерений

Рисунок 2 - Общий вид маркировочной таблички

Пломбирование стенда не предусмотрено. При эксплуатации регулировка стенда осуществляется электронным способом. Защита от несанкционированного доступа к узлам стенда осуществляется конструкцией, к настройке - разграничением прав доступа с помощью пароля.

Программное обеспечение

Программное обеспечение стенда предназначено для сбора измерительной информации, ее визуализации, обработки и передачи на внешние устройства хранения.

Все программное обеспечение является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	IAUnisystem
Идентификационное наименование ПО	IAUnisystem
Номер версии (идентификационный номер) ПО	1.0.0.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов (для каждого ролика), Н	от 0 до 4000
Пределы допускаемой приведенной к диапазону измерений погрешности измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов, %	±1
Диапазон измерений скорости, км/ч	от 0 до 170
Пределы допускаемой приведенной к диапазону измерений погрешности измерений скорости транспортного средства, %	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная нагрузка на ось, кг	2000
Диаметр опорных роликов, мм	502
Габаритные размеры, мм, не более
- длина	16000
- ширина	8000
- высота	3000
Условия эксплуатации - температура окружающей среды, °С	от +10 до +35
Параметры электрического питания:
- напряжение переменного тока, В	от 342 до 418
- частота переменного тока, Гц	50

Знак утверждения типа

наносится на дверцу шкафа управления дисплейного блока методом наклеивания.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Стенд автодиагностический измерительный роликовый многофункциональный	MDT-2100J	1 шт.
Комплект принадлежностей и приспособлений	-	1 шт.
Руководство по эксплуатации	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 5 «Основные функции» документа руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».

Правообладатель

Chengdu Iyasaka Technology Development Co., Ltd, КНР

Адрес: 6 Xingang Road, Hi-tech Dev. Zone West Zone Pixian County, Sichuan, 611731 Телефон: (028) 87826601

Факс: (028) 87826605

Web-сайт: www.iyasaka.com.cn

E-mail: gs@iyasaka.com.cn

Изготовитель

Chengdu Iyasaka Technology Development Co., Ltd, КНР Адрес: 6 Xingang Road, Hi-tech Dev. Zone West Zone Pixian County, Sichuan, 611731

Телефон: (028) 87826601

Факс: (028) 87826605

Web-сайт: www.iyasaka.com.cn

E-mail: gs@iyasaka.com.cn

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1 Регистрационный № 90781-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прибор для измерений параметров света фар SAM2000

Назначение средства измерений

Прибор для измерений параметров света фар SAM2000 предназначен для измерений силы света и углов отклонения светотеневых границ пучков света фар автомобилей.

Описание средства измерений

Прибор конструктивно состоит из:

- оптического блока, который содержит в себе линзу, светочувствительный экран и электронные компоненты, предназначенные для измерения силы света и углов наклона светотеневой границы пучков света фар в горизонтальной и вертикальной плоскостях;

- механических элементов для крепления и установки оптического блока относительно автотранспортного средства;

- приборной стойки с пультом управления и компьютера.

Принцип действия прибора для измерений параметров света фар SAM2000 основан на фокусировке светового пучка света фары автотранспортного средства с помощью оптической линзы на фоточувствительную матрицу и измерении углов наклона светотеневой границы пучка к плоскости рабочей площадки, на которую устанавливается транспортное средство, с помощью электронно-оптической матрицы, Сила света определяется с помощью встроенного измерителя освещенности.

К данному типу средства измерений относится прибор для измерений параметров света фар SAM2000 с заводским номером 36048.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий экземпляр средства измерений, нанесен типографским способом на маркировочной наклейке на оптическом блоке в формате пяти арабских цифр.

Общий вид прибора для измерений параметров света фар SAM2000 приведен на рисунке 1. Вид маркировочной наклейки приведен на рисунке 2.

Защита от несанкционированного доступа к узлам прибора осуществляется конструкцией, к настройке - разграничением прав доступа с помощью пароля.

Место нанесения

•заводского номера и знака утверждения типа

Рисунок 1 - Общий вид средства измерений

Место нанесения заводского номера

Место нанесения знака утверждения типа

*Т iit « Head Lamp Tester

SAM2000

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение прибора предназначено для сбора измерительной информации ее визуализации, обработки и передачи на внешние устройства хранения.

Все программное обеспечение является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	LUMINOSCOPE
Идентификационное наименование ПО	недоступно для пользователя
Номер версии (идентификационный номер) ПО	03.04.47
Цифровой идентификатор ПО	-

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы света, кд	от 1700 до 125000
Пределы допускаемой относительной погрешности измерений силы света, %	±15
Диапазон измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки	± 4°35' ± (800 мм/10 м) ±(8 %)
Пределы допускаемой абсолютной погрешности измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки	± 6' ± (16 мм/10 м) ± (0,16 %)
Диапазон измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света	±6° 18' ± (1100 мм/10 м) ± (11 %)
Пределы допускаемой абсолютной погрешности измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света	± 4' ± (11,6 мм/10 м) ± (0,12 %)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 342 до 418
- частота переменного тока, Гц	50 ± 2
Габаритные размеры, мм, не более - длина	4500
- ширина	3500
- высота	2000
Условия эксплуатации - температура окружающей среды , °С	от +10 до +35

Знак утверждения типа

наносится на боковую поверхность оптического блока методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор для измерений параметров света фар	SAM2000	1 шт.
Руководство по эксплуатации	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Проверка действия света» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений».

Правообладатель

Chengdu Iyasaka Technology Development Co., Ltd, КНР

Адрес: 6 Xingang Road, Hi-tech Dev. Zone West Zone Pixian County, Sichuan, 611731 Телефон: (028) 87826601

Факс: (028) 87826605

Web-сайт: www.iyasaka.com.cn

E-mail: gs@iyasaka.com.cn

Изготовитель

Chengdu Iyasaka Technology Development Co., Ltd, КНР

Адрес: 6 Xingang Road, Hi-tech Dev. Zone West Zone Pixian County, Sichuan, 611731 Телефон: (028) 87826601

Факс: (028) 87826605

Web-сайт: www.iyasaka.com.cn

E-mail: gs@iyasaka.com.cn

Испытательные центры

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7(495)544-00-00, +7(499)129-19-11

Факс: +7(499)124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Общество с ограниченной ответственностью «Центр метрологии сертификации КарТест» (ООО «ЦМС КарТест»)

Адрес: 127254, г. Москва, ул. Руставели, д. 6А, к. 1, кв. 20

Телефон: 8 (495) 668-80-50

E-mail: info@cms-cartest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314485.

Лист № 1

Всего листов 5

Регистрационный № 65560-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автотопливозаправщики массовой выдачи АТЗ-12-10-63501

Назначение средства измерений Автотопливозаправщики

АТЗ-12-10-63501

полной вместимости

массовой выдачи

являются транспортными мерами объема, а также приема, транспортировки, временного

(далее - автотопливозаправщики) и предназначены для измерения хранения и отпуска светлых нефтепродуктов по ГОСТ 26098-84 плотностью не более 845 кг/м³.

Описание средства измерений

Автотопливозаправщик представляет собой герметичную односекционную емкость эллиптической формы (цистерну) из нержавеющей стали, установленную на автомобильное шасси КамАЗ-63501. Корпус цистерны сварной. Цистерна оборудована трубопроводами с донными клапанами и задвижками для слива и закрытого наполнения (нижнего налива) цистерны. В верхней части цистерны имеются люк-лаз с лестницей для обслуживания цистерны и установленного в ней оборудования, заливная горловина (для верхнего заполнения цистерны). Заливная горловина оборудована указателем полной вместимости и крышкой. На крышке заливной горловины установлены дыхательный клапан, устройство аварийной вентиляции цистерны и датчик уровня нефтепродукта. Дыхательный клапан предназначен для сообщения внутренней полости отсека с окружающей атмосферой при возникновении перепада давления и обеспечивает герметичность отсека в перевернутом положении. Цистерна оборудована технологическими отсеками. В передней части цистерны за кабиной водителя располагается отсек для хранения канистр. В кормовой части цистерны расположен отсек, в котором располагается узел заправки, состоящий из насоса, фильтра-водоотделителя, счетчика жидкости лопастного МКА модификации МКА 800, рег. № 71647-18 и системы технологических трубопроводов и коллекторов с запорной, регулирующей и предохранительной арматурой. Автотопливозаправщик оборудован десятью рукавными барабанами с топливораздаточными рукавами, восемь из которых располагаются в кормовом технологическом отсеке, и по одному в отсеках на правом и левом борту автотопливозаправщика.

Автотопливозаправщики выпускаются в одной модификации АТЗ-12-10-63501

Знак поверки носится на указатель полной вместимости автотопливозаправщика ударным способом.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет буквенно-цифровое обозначение и наносится ударным способом на маркировочную табличку, автотопливозаправщика, закрепленную на переднем технологическом отсеке, справа по ходу движения.

Общий вид автотопливозаправщиков представлен на рисунке 1.

Места пломбирования элементов конструкции автотопливозаправщика для защиты от несанкционированного доступа к перевозимому (хранимому) нефтепродукту приведены на рисунках №№ 2, 3.

Внешний вид маркировочной таблички автотопливозаправщика приведен на рисунке 4.

Место нанесения знака поверки на указатель полной вместимости автотопливозаправщика приведен на рисунке 5.

Рисунок 1 - Общий вид автотопливозаправщиков массовой выдачи АТЗ-12-10-63501

Рисунок 2 - Место пломбирования запорного механизм крышки заливной горловины

Рисунок 3 - Место пломбирования запорной арматуры сливного трубопровода

АО «Завод специальной

Распределение полной массы по осям На передние мосты, кг На заднюю тележку, кг Испытательное давление МПа Номинальная вместимость цистермыл Действительная вместимость цистерны,.

vin

Заводской номер

ГОД ВЫПМЛег** Полная масса, кг

Место нанесения

знака утверждения типа -----Ш-

Заводской номер ———■

Рисунок 4 - Маркировочная табличка автотопливозаправщика

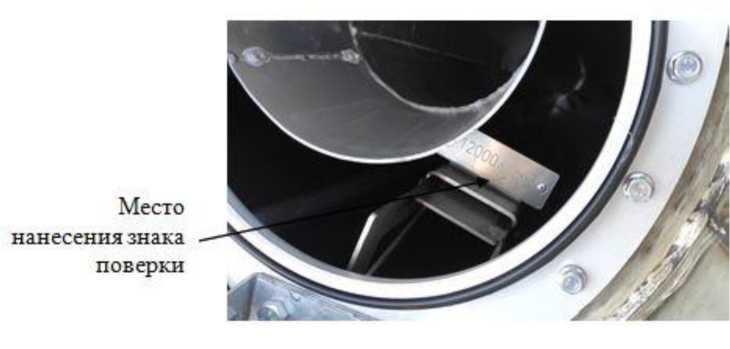

Рисунок 5 - Место нанесения знака поверки на указатель полной вместимости автотопливозаправщика

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Вместимость при 20 ^оС, дм³ - номинальная	12000
- действительная (калиброванная)	12000± 180
Пределы основной допускаемой относительной погрешности вместимости цистерны, %	±0,4

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более
- длина	10740
- ширина	2550
- высота	3270
Масса снаряженная, кг, не более	16300
Вместимость запасного объема в % от номинальной вместимости, не менее	2,0
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +50

Знак утверждения типа

наносится на маркировочную табличку автотопливозаправщика согласно рисунку 4 фотохимическим способом и на верхнюю часть титульного листа паспорта-формуляра типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Автотопливозаправщик массовой выдачи	АТЗ-12-10-63501	1 шт.
Инструменты и принадлежности		1 комплект в соответствии с паспортом-формуляром
Паспорт-формуляр	АТЗ-12-10-63501.00.00.000 ФО	1 экз.
Руководство по эксплуатации	АТЗ-12-10-63501.00.00.000 РЭ	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 2.5 «Цистерна оборудованная» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 4521-012-67113239-2012 Автотопливозаправщик массовой выдачи АТЗ-12-10-63501. Технические условия.

Правообладатель

Акционерное общество «Завод специальной техники» (АО «ЗСТ»)

ИНН 5703013362

Юридический адрес: 303035, Орловская обл., г. Мценск, ул. Автомагистраль, зд. 1/3, помещ. 1

Телефон: +7-48646-9-14-10

E-mail: info@zaozst.ru

Web-сайт: www.zaozst.ru

Изготовитель

Акционерное общество «Завод специальной техники» (АО «ЗСТ»)

ИНН 5703013362

Адрес: 303035, Орловская обл., г. Мценск, ул. Автомагистраль, зд. 1/3, помещ. 1

Телефон: +7-48646-9-14-10

E-mail: info@zaozst.ru

Web-сайт: www.zaozst.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

Web-сайт: www.rostest.ru

E-mail: info.kln@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

Регистрационный № 90765-23

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прибор для измерения теплопроводности HFM 436/6/1

Назначение средства измерений

Прибор для измерения теплопроводности HFM 436/6/1 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

Описание средства измерений

К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности HFM 436/6/1 зав.№ 194А-0605-606000428.

Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.

Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. На лицевой стороне прибора расположен дисплей с модулем клавиатуры.

Образец помещают в калориметрическое устройство между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по поверхности образца, обеспечивая, таким образом, высокую надежность измерения.

Общий вид прибора представлен на рисунке 1.

Пломбирование прибора не предусмотрено.

Заводской номер нанесен на маркировочную наклейку в формате семнадцатизначного буквенно-цифрового кода, прикрепленной к задней поверхности корпуса прибора (рисунок 2).

Рисунок 1 - Общий вид прибора для измерения теплопроводности HFM 436/6/1

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер).

Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура).

Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационные данные (признаки)	Встроенное ПО
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.99
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-
Модель прибора	HFM 436/6/1
Серийный номер СИ	194А-0605-606000428

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений теплопроводности, Вт/fiwK) (при температуре, °С)	от 0,03 до 0,20 (от 0,0 до +60,0)
Диапазон показаний теплопроводности, Вт/fiwK) (при температуре, °С)	от 0,005 до 0,50 (от -20,0 до +70,0)
Пределы допускаемой относительной погрешности измерений теплопроводности, %	±5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания переменного тока, В; частота, Гц	230±10; 50±0,2
Потребляемая мощность, В^А, не более	2300
Габаритные размеры образца, мм: - высота	от 10 до 200
- ширина	от 300 до 610
- длина	от 300 до 610
Габаритные размеры прибора, (ШхДхВ), мм, не более	980x830x780
Масса, кг, не более	186
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность окружающего воздуха, %	не более 80
Средний срок службы прибора, лет	10
Наработка до отказа, ч, не менее	6000

Знак утверждения типа

наносится на маркировочную наклейку, прикрепленную к задней поверхности корпуса прибора (рисунок 2), и (или) на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность прибора

Наименование	Обозначение	Количество, шт.
Прибор для измерения теплопроводности	HFM 436/6/1	1
Термостат		1
Кабель питания		1
Кабель коммутационный		1
Шланг		2
Руководство по эксплуатации		1
Методика поверки		1

Сведения о методиках (методах) измерений

приведены в главе 4 руководства по эксплуатации «Прибор для измерения теплопроводности HFM 436/6/1».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.140-2009 «ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 K».

Правообладатель

Фирма «NETZSCH-Geratebau GmbH», Германия

Адрес: WittelsbacherstraBe str. 42, D-95100, Selb, Germany

Телефон: 09287/881- 0; факс: 09287/881- 144

Web-сайт: http://www.netzsch-thermal-analysis.com

E-mail: at@ngb.netzsch.com

Изготовитель

Фирма «NETZSCH-Geratebau GmbH», Германия

Адрес: WittelsbacherstraBe str. 42, D-95100, Selb, Germany

Телефон: 09287/881- 0; факс: 09287/881- 144

Web-сайт: http://www.netzsch-thermal-analysis.com

E-mail: at@ngb.netzsch.com

Испытательный центр

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
