ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ДИСК-ТК
Назначение средства измеренийГазоанализаторы ДИСК-ТК (далее по тексту - газоанализаторы), предназначены для непрерывного измерения объемной доли определяемого компонента в газовых смесях.
Описание средства измеренийПринцип действия газоанализаторов основан на термокондуктометрическом методе измерения, заключающемся в использовании зависимости электрического сопротивления проводника с большим температурным коэффициентом сопротивления, помещенного в камеру с анализируемой газовой смесью и нагреваемого электрическим током, от теплопроводности окружающей проводник смеси.
Газоанализаторы выпускаются в двух исполнениях ДИСК-ТК и ДИСК-ТК-01, которые отличаются программным обеспечением и конструктивным решением лицевой панели.
Конструктивно газоанализаторы выполнены в виде стационарного щитового одноблочного прибора, состоящего из несущей панели и кожуха.
Общий вид газоанализатора исполнения ДИСК-ТК представлен на рисунке 1.
Общий вид газоанализатора исполнения ДИСК-ТК-01 представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа газоанализатора исполнения ДИСК-ТК представлена на рисунке 3.
Пломбирование газоанализатора исполнения ДИСК-ТК-01 не предусмотрено.
Рисунок 1 - Общий вид газоанализатора исполнения ДИСК-ТК
Рисунок 2 - Общий вид газоанализатора исполнения ДИСК-ТК-01
место пломбировки

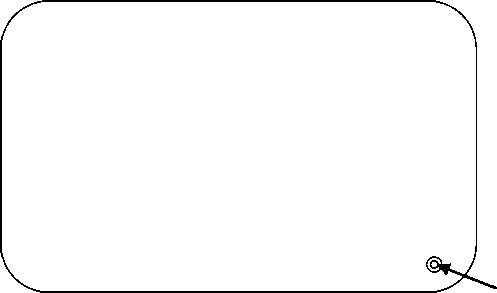

Рисунок 3 - Схема пломбировки газоанализатора исполнения ДИСК-ТК от несанкцио-
нированного доступа
Газоанализаторы исполнения ДИСК-ТК имеют в своем составе микропроцессор, обеспечивающий автоматический процесс измерения и выдачу информации о неисправностях. На лицевой панели имеется цифровой шестнадцатиразрядный дисплей, клавиатура для управления работой прибора. Кнопки управления закрываются крышкой, которая крепится специальными винтами.
Газоанализаторы исполнения ДИСК-ТК-01 имеют в своем составе микропроцессор, обеспечивающий автоматический процесс измерения и выдачу информации о неисправностях. На лицевой панели имеется цифровой четырёхстрочный двадцатиразрядный дисплей, клавиатура для управления работой прибора.
Газоанализаторы имеют унифицированный токовый выход, предназначенный для дистанционной передачи информации об объёмной доле определяемого компонента в анализируемой газовой смеси.
Газоанализаторы обеспечивают выдачу сигналов о превышении объемной доли определяемого компонента двух установленных пороговых значений.
Программное обеспечениеИдентификация программного обеспечения газоанализаторов ДИСК-ТК осуществляется при включении газоанализатора.
Уровень защиты программного обеспечения газоанализаторов ДИСК-ТК - «средний» в соответствии с Р 50.2.077-2014.
Газоанализаторы исполнение ДИСК-ТК:
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DISK2M.bin |
|
Номер версии (идентификационный номер) ПО |
V1.01 01.01.2001 |
|
Цифровой идентификатор ПО |
eaa8ffa711c9e85bdbd4687a03fc7458 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения от преднамеренных изменений обеспечивается использованием следующих средств защиты:
-
- программа является несчитываемой и неизменяемой.
Защита программного обеспечения от непреднамеренных изменений обеспечивается использованием следующих средств защиты:
-
- использование кнопок управления не допускает возможности изменения программного обеспечения.
Газоанализаторы исполнение ДИСК-ТК-01:
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EH7000.01.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже V01.01 |
|
Цифровой идентификатор ПО |
Нет контрольной суммы |
Газоанализаторы исполнения ДИСК-ТК-01 имеют встроенное программное обеспечение (далее - ПО), предназначенное для:
-
- отображения информации о концентрации измеряемых компонентов на дисплее газоанализатора;
-
- управления режимами работы газоанализатора;
-
- переключения (вручную и автоматически) диапазонов измерений;
-
- выдачи информации о времени прогрева, времени наработки, наличии неисправности;
-
- формирования:
-
- сигналов о превышении порогов концентрации измеряемых компонентов;
-
- сигналов о состоянии газоанализатора;
-
- выходных токовых сигналов;
-
- выходного цифрового сигнала RS485.
Диапазоны измерений и пределы основной погрешности газоанализаторов представлены в таблице 3.
Метрологические характеристики представлены в таблице 4.
Технические характеристики приведены в таблице 5.
Таблица 3 - Диапазоны измерений и пределы основной погрешности газоанализаторов ДИСК-ТК
|
Анализируемый газ |
Диапазон измерений объемной доли, % |
Пределы основной приведенной к разности между верхним и нижним значением диапазона измерений погрешности, % |
|
Водород в азоте |
от 0 до 0,5 |
±5 |
|
от 0 до 1 |
±4 | |
|
от 0 до 2 |
±2,5 | |
|
от 0 до 3 |
±2,5 | |
|
от 0 до 5 |
±2,5 | |
|
от 0 до 10 |
±2,5 | |
|
от 0 до 20 |
±2 | |
|
от 0 до 40 |
±2 | |
|
от 0 до 60 |
±2 | |
|
от 0 до 80 |
±2 | |
|
от 0 до 100 |
±2 | |
|
от 40 до 60 |
±2,5 | |
|
от 40 до 80 |
±2 | |
|
от 50 до 80 |
±2 | |
|
от 60 до 80 |
±2 | |
|
от 50 до 100 |
±2 | |
|
от 60 до 100 |
±2 | |
|
от 80 до 100 |
±2 | |
|
от 90 до 100 |
±2,5 | |
|
от 95 до 100 |
±3 | |
|
от 99 до 100 |
±4 | |
|
Водород в воздухе |
от 0 до 1 |
±4 |
|
от 0 до 2 |
±2,5 | |
|
от 0 до 3 |
±2,5 | |
|
от 0 до 4 |
±2,5 | |
|
Водород в диоксиде углерода |
от 0 до 1 |
±4 |
|
от 0 до 2 |
±2,5 | |
|
от 0 до 3 |
±2,5 | |
|
от 0 до 5 |
±2,5 | |
|
от 0 до 10 |
±2,5 | |
|
от 0 до 20 |
±2 | |
|
от 0 до 40 |
±2 | |
|
от 0 до 60 |
±2 | |
|
от 0 до 80 |
±2 | |
|
от 0 до 100 |
±2 | |
|
от 50 до 100 |
±2 | |
|
от 60 до 100 |
±2 | |
|
от 80 до 100 |
±2 | |
|
от 90 до 100 |
±2,5 | |
|
от 95 до 100 |
±2 |
Продолжение таблицы 3
|
Анализируемый газ |
Диапазон измерений объемной доли, % |
Пределы основной приведенной к разности между верхним и нижним значением диапазона измерений погрешности, % |
|
Гелий в воздухе |
от 0 до 5 |
±3 |
|
от 0 до 10 |
±3 | |
|
от 0 до 100 |
±2 | |
|
от 90 до 100 |
±2,5 | |
|
от 95 до 100 |
±5 | |
|
Диоксид серы в азоте |
от 0 до 10 |
±2 |
|
от 0 до 20 |
±2 | |
|
Диоксид серы в воздухе |
от 0 до 10 |
±3 |
|
от 0 до 20 |
±2 | |
|
Диоксид углерода в азоте |
от 0 до 10 |
±3 |
|
от 0 до 20 |
±2 | |
|
от 0 до 30 |
±2 | |
|
от 0 до 40 |
±2 | |
|
от 50 до 100 |
±2 | |
|
от 80 до 100 |
±2 | |
|
от 90 до 100 |
±3 | |
|
Метан в азоте |
от 0 до 100 |
±2 |
|
Гелий в азоте |
от 0 до 2 |
±4 |
|
от 0 до 5 |
±3 | |
|
от 0 до 10 |
±2,5 | |
|
от 0 до 20 |
±2 | |
|
от 0 до 40 |
±2 | |
|
от 0 до 100 |
±2 | |
|
от 60 до 100 |
±2 | |
|
от 80 до 100 |
±2 | |
|
от 90 до 100 |
±2,5 | |
|
от 95 до 100 |
±5 | |
|
Аргон в азоте |
от 0 до 10 |
±3 |
|
от 0 до 20 |
±2 | |
|
от 0 до 40 |
±2 | |
|
от 0 до 100 |
±2 | |
|
от 60 до 100 |
±2 | |
|
от 80 до 100 |
±2 | |
|
Аргон в водороде |
от 97 до 100 |
±4 |
|
Аргон в воздухе |
от 0 до 20 |
±2 |
|
от 0 до 40 |
±2 | |
|
от 60 до 100 |
±2 | |
|
Аргон в кислороде |
от 0 до 20 |
±2 |
|
от 0 до 40 |
±2 | |
|
от 60 до 100 |
±2 | |
|
Водород в кислороде |
от 0 до 2 |
±4 |
|
Кислород в водороде |
от 0 до 1 |
±4 |
Продолжение таблицы 3
|
Анализируемый газ |
Диапазон измерений объемной доли, % |
Пределы основной приведенной к разности между верхним и нижним значением диапазона измерений погрешности, % |
|
Водород в аргоне |
от 0 до 2 |
±4 |
|
от 0 до 5 |
±4 | |
|
Гелий в аргоне |
от 0 до 30 |
±2 |
|
от 0 до 40 |
±2 | |
|
от 10 до 25 |
±2,5 | |
|
от 80 до 100 |
±2 | |
|
Водород в хлоре |
от 0 до 2 |
±3 |
|
от 0 до 5 |
±3 | |
|
от 0 до 10 |
±3 | |
|
Водород в хлористом водороде |
от 0 до 10 |
±3 |
|
Водород в аммиаке |
от 0 до 1 |
±10 |
|
Азот в гелии |
от 0 до 100 |
±2 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС в пределах условий эксплуатации, %, не более |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением давления анализируемой газовой смеси в пределах условий эксплуатации, на каждый 1 кПа от давления, при котором определялась основная погрешность, %, не более |
±0,25 |
|
Предел допускаемого времени установления показаний Т0,9Д, с |
5 |
|
Интервал времени работы газоанализатора без корректировки выходного сигнала, сутки, не менее |
60 |
|
Время прогрева газоанализатора исполнения ДИСК-ТК, мин, не более |
75 |
|
Время прогрева газоанализатора исполнения ДИСК-ТК-01, мин, не более |
60 |
|
Диапазон сигнальных концентраций, % от диапазона измерений |
от 5 до 100 |
|
Диапазон выходного аналогового сигнала (устанавливается по выбору потребителя), мА |
от 0 до 5 или от 4 до 20 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - исполнение ДИСК-ТК: |
220 +22 |
|
- напряжение переменного тока, В |
50+1 |
|
- частота переменного тока, Гц | |
|
- исполнение ДИСК-ТК-01: - напряжение переменного тока, В |
230 ■ |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
45 |
|
Расход газа, л/ч |
15+2 |
|
Габаритные размеры, мм, не более - высота |
225 |
|
- ширина |
170 |
|
- длина |
375 |
|
Масса, кг, не более |
7,0 |
|
Степень защиты по ГОСТ 14254-96. |
IP40 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность окружающей среды (без конденсации) при температуре + 35 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
84,0 до 106,7 |
|
- синусоидальная вибрация - диапазон частот, Гц |
от 10 до 55 |
|
- амплитуда смещения, мм |
0,35 |
|
Показатели надежности: - средняя наработка на отказ, ч, не менее |
15000 |
|
- установленная безотказная наработка, ч, не менее |
3000 |
|
- суммарный средний срок службы и средний срок сохраняемости, лет, не менее |
10 |
наносится на заднюю панель газоанализатора, а также вносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 6 - Комплектность газоанализатора исполнение ДИСК-ТК
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор ДИСК-ТК |
ЛНПК2.840.001 |
1 шт. |
|
Паспорт |
ЛНПК2.840.001 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЛНПК2.840.001 РЭ |
1 шт. |
|
Методика поверки |
Приложение Е к ЛНПК2.840.001 РЭ с изменением № 2 |
1 шт. |
|
Комплект ЗИП |
ЛНПК4.070.000 |
1 компл. |
Таблица 7 - Комплектность газоанализатора исполнение ДИСК-ТК-01
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор ДИСК-ТК-01 |
ЛНПК2.840.001-01 |
1 шт. |
|
Паспорт |
ЛНПК2.840.001 ПС |
1 шт. |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
ЛНПК2.840.001-01 РЭ |
1 шт. |
|
Методика поверки |
Приложение Е к ЛНПК2.840.001 РЭ с изменением № 2 |
1 шт. |
|
Протокол обмена с устройством верхнего уровня |
Приложение З к ЛНПК2.840.001-01 РЭ |
1 шт. |
|
Комплект ЗИП |
ЛНПК4.070.464 |
1 компл. |
|
Комплект МЧ |
ЛНПК4.075.171 |
1 компл. |
осуществляется по документу ЛНПК2.840.001 РЭ Приложение Е «Газоанализаторы ДИСК-ТК. Методика поверки с изменением № 2», утвержденному АО «Центрохимсерт» 29.08.2018 г.
Основные средства поверки:
-
- стандартные образцы - газовые смеси состава водород в азоте ГСО 10259-2013, 105312014, 10530-2014, 10255-2013, водород в воздухе ГСО 10531-2014, водород в диоксиде углерода ГСО 10330-2014, 10531-2013, 9742-2011, гелий в воздухе ГСО 10324-2013, 10531-2014, диоксид серы в азоте ГСО 10545-2014, 10342-2013, диоксид углерода в азоте ГСО 10241-2013, метан в азоте ГСО 10256-2013, гелий в азоте ГСО 10324-2013,10531-2014, 10530-2014, аргон в азоте ГСО 10320-2013, аргон в водороде ГСО 10259-2013, аргон в воздухе ГСО 10531-2014, аргон в кислороде ГСО 10320-2013, 10531-2014, водород в кислороде ГСО 10380-2013, кислород в водороде ГСО 10381-2013, водород в аргоне ГСО 10259-2013, гелий в аргоне ГСО 10324-2013, водород в хлоре ГСО 10546-2014, водород в хлористом водороде ГСО 10546-2014, водород в аммиаке ГСО 10531-2014, азот в гелии ГСО 10254-2013;
-
- азот газообразный особой чистоты по ГОСТ 9293-74;
-
- аммиак безводный сжиженный по ГОСТ 6221-90;
-
- двуокись углерода газообразная и жидкая по ГОСТ 8050-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам ДИСК-ТКПриказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 14254-2015 Степени защиты обеспечиваемые оболочками (Код IP).
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования
ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ТУ 4215-002-29035580-2000 Газоанализаторы ДИСК-ТК. Технические условия
ИзготовительАкционерное общество «ЭНАЛ» (АО «ЭНАЛ»)
ИНН 7717011584
Адрес: 129226, г. Москва, ул. Сельскохозяйственная, д. 12А, стр. 1, эт. 5, пом. 1, ком. 25 Телефон/факс: (499) 181-20-22
Е-mail: info@enal.ru
Испытательный центрАкционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт»
Адрес: 115230, г. Москва, Электролитный проезд, д. 1, корп. 4, ком. 208
Телефон: (499) 750-21-51
Е-mail: chemsert@yandex.ru
Аттестат аккредитации АО «Центрохимсерт» по проведению испытаний средств измерений в целях утверждения типа № 30081-12 от 09.02.2018 г.
