ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

06 августа 2025 г.

1606

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Z \

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _6 » аы^уп^а 2025 Г. № ___

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Место осуществления деятельности Изготовителя		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Прежний адрес	Новый адрес	Заявитель
1	2	3	4	5	6	7	8
1.	Газоанализаторы	ТОП-СЕНС	89438-23	Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС» (ООО «ПКФ ТОП-СЕНС»), г. Москва	109382, г. Москва, ул. Судакова, д. 10, оф. 520	121205, г. Москва, Западный административный округ, Можайский р-он, Инновационный Центр Сколково, Большой б-р, д. 42, стр. 1	Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС» (ООО «ПКФ ТОП-СЕНС»), г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^_' » 2025 г. № _^6О6

Лист № 1

Всего листов 46

Регистрационный № 89438-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ТОП-СЕНС Назначение средства измерений

Газоанализаторы ТОП-СЕНС (далее - газоанализаторы) предназначены для измерений объемной доли, массовой и довзрывной концентрации токсичных, горючих, углеводородных газов и паров горючих жидкостей, (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), летучих органических соединений и кислорода в воздухе рабочей зоны и атмосферном воздухе, в закрытых (замкнутых) пространствах и жилых помещениях, в промышленных помещениях и открытых пространствах промышленных объектов, трубопроводах и воздуховодах, и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (ТК), основанные на беспламенном окислении горючих компонентов газовой смеси на поверхности катализатора;
- электрохимические (ЭХ), основанные на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;
- инфракрасные (ИК), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- фотоионизационные (ФИ), основанные на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества;
- полупроводниковые (ПП), основанные на измерении изменения электропроводимости полупроводникового газочувствительного слоя пропорциональной концентрации определяемого вещества, при химической адсорбции газа на его поверхности.

Газоанализаторы изготавливаются в следующих модификациях:

- ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 510, ТОП-СЕНС 610 (переносного (портативного) исполнения)
- ТОП-СЕНС 10 N, ТОП-СЕНС 500, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N (стационарного исполнения).

Модификации газоанализаторов отличаются друг от друга перечнем определяемых компонентов, диапазонами измерений, количеством устанавливаемых сенсоров и конструктивным исполнением.

В зависимости от исполнения газоанализаторы выполнены в металлическом, алюминиевом или пластиковом корпусе.

Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия.

Газоанализаторы в переносном (портативном) исполнении состоят из электронного блока управления, блока установки сенсоров, дисплея (монохромный или цветной), корпуса и элементов питания.

Функционально газоанализаторы в переносном (портативном) исполнении обеспечивают:

- непрерывное измерение концентрации газов, с отображением полученных значений на дисплее;
- диффузионный или принудительный забор пробы, со встроенным либо подключаемым насосом;
- автоматическую либо принудительную установку нуля;
- самодиагностику при включении и во время работы;
- запись событий и измеренных значений во внутреннюю память с сохранением;
- индикацию неисправностей/ошибок/заряда батареи;
- функцию установки защиты от выключения;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания.

Газоанализаторы в переносном (портативном) исполнении имеют проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально)).

Газоанализаторы в стационарном исполнении состоят из измерительного модуля, электронного модуля, корпуса и крышки. Измерительный модуль имеет в составе один/два из типов сенсоров (ИК, ТК, ПП, ЭХ, ФИ), которые имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, диапазон измерения. Выполнены в металлическом алюминиевом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей и светозвуковых оповещателей. Цвет окрашиваемых корпусов определяется при заказе.

Функционально газоанализаторы в стационарном исполнении обеспечивают:

- непрерывное автоматическое измерение концентрации газов в воздухе;
- преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи пропорционально измеренным значениям;
- выдачу токового сигнала (4-20) мА, по протоколу HART, по интерфейсу RS-485 (с протоколом MODBUS) (опционально);
- отображение полученных значений на дисплее либо на внешнем устройстве;
- проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально));
- контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания;
- самодиагностику при включении.

Газоанализаторы в стационарном исполнении могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским методом на маркировочную табличку (рисунок 2).

Пломбирование газоанализаторов не предусмотрено.

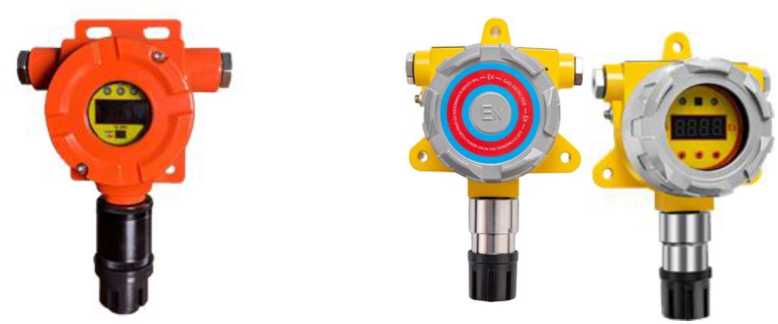

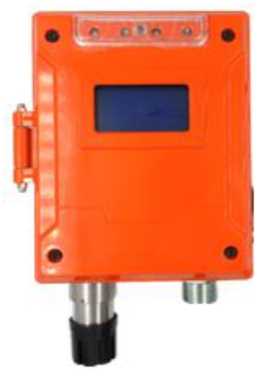

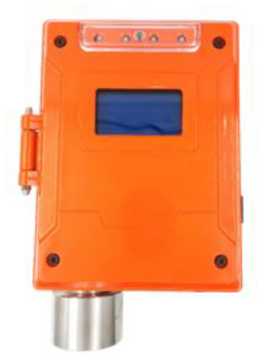

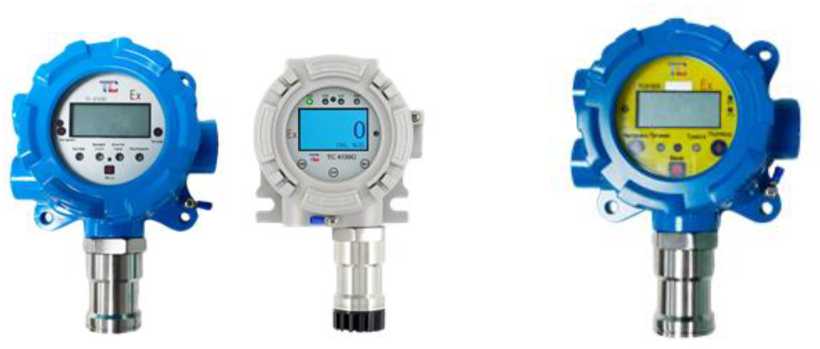

Общий вид газоанализаторов представлен на рисунке 1.

Приказ Росстандарта №1606 от 06.08.2025, https://oei-analitika.ru

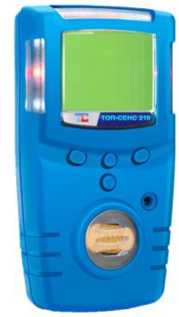

а) модификация ТОП-СЕНС 210

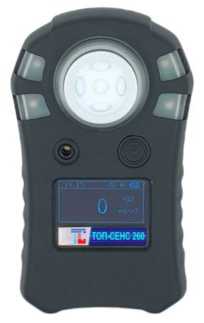

б) модификация ТОП-СЕНС 260

в) модификация ТОП-СЕНС 310

г) модификация ТОП-СЕНС 360

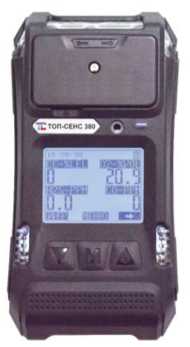

д) модификация ТОП-СЕНС 380

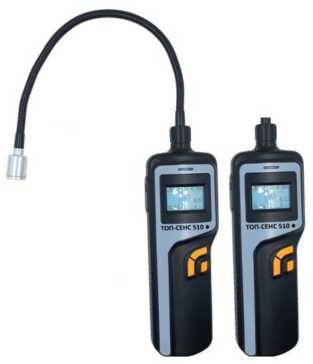

е) модификация ТОП-СЕНС 510

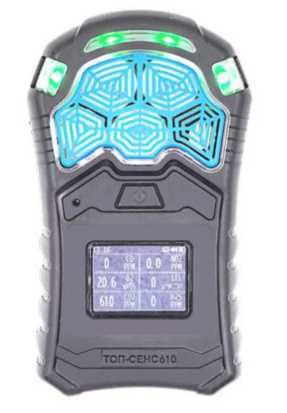

ж) модификация ТОП-СЕНС 610 з) модификация ТОП-СЕНС 500

к) модификация ТОП-СЕНС F

и) модификация ТОП-СЕНС 1000

л) модификация ТОП-СЕНС 4100 G

м) модификации ТОП-СЕНС 4100 S

о) модификация ТОП-СЕНС N

н) модификация ТОП-СЕНС 10 N

Рисунок 1 - Общий вид газоанализаторов

Рисунок 2

- Общий вид маркировочной таблички газоанализаторов

Программное обеспечение

Газоанализаторы имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное для решения задач измерения содержания определяемого компонента в воздухе.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологически значимая часть ПО газоанализаторам и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТОП-СЕНС
Номер версии (идентификационный номер) ПО	не ниже V1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

(ИК)

с ин

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	ИКсп-СН4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-100Т	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,13 % (± 3 % НКПР)
	ИКсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ИКсп-СН4-100 %	от 0 до 100 %		± (0,1+0,049-X)
	ИКсп-СН4-7000	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152-X - 15,6)
Сумма углеводородов С2-С10 (поверочный компонент метан)	ИКсп- C2C10CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 %с (± 5 % НКПР)
	ИКсп- C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 %с (± 5 % НКПР)
	ИКсп- C2C10CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 3000 мг/м³	± (0,152^X - 15,6)
Сумма углеводородов С2-С10 (поверочный компонент пропан)	ИКсп- C2C10C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)		± 0,085 (± 5 % НКПР)
	ИКсп- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 % (± 5 % НКПР)
	ИКсп- C2C10C3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 3000 мг/м³	± (0,152^X - 15,6)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Этилен C2H4	ИКсп-С2Н4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)		± 0,12 (± 5 % НКПР)
	ИКсп-С2Н4-50	0 до 1,15 % (от 0 до 50 % НКПР)		± 0,12 (± 5 % НКПР)
Пропан C3H8	ИКсп-СзН8-100	0 до 1,7 % (от 0 до 100 %НКПР)		± 0,085 (± 5 % НКПР)
	ИКсп-СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,051 (± 3 % НКПР)
	ИКсп-СзН8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 (± 5 % НКПР)
	ИКсп-СзН8- 1ОО %	от 0 до 100 %		± (0,1+0,049^X) %
	ИКсп-СзН8- 7ООО	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152^X - 15,6)
н-бутан C4H10	ИКсп-С4Н1о-1ОО	от 0 до 1,4 % (от 0 до 100 %НКПР)		± 0,07 (± 5 % НКПР)
	ИКсп-С4Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)		± 0,07 %с (± 5 % НКПР)
1-бутен C4H8	ИКсп-С4Н8-100	от 0 до 1,6 % (от 0 до 100 %НКПР)		± 0,08 (± 5 % НКПР)
	ИКсп-С4Н8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)		± 0,08 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ИКсп-i- С4Н1О-1ОО	от 0 до 1,30 % (от 0 до 100 %НКПР)		± 0,065 (± 5 % НКПР)
	ИКсn-i-C4H1o- 50	от 0 до 0,65 % (от 0 до 50 % НКПР)		± 0,065 (± 5 % НКПР)
н-пентан C5H12	ИКсп-С5Н12-100	от 0 до 1,1 % (от 0 до 100 %НКПР)		± 0,055 (± 5 % НКПР)
	ИКсп-С5Н12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		± 0,055 (± 5 % НКПР)
Циклопентан С5Н10	ИКсп-С5Н1о-1ОО	от 0 до 1,4 % (от 0 до100 %с НКПР)		± 0,07 (± 5 % НКПР)
	ИКсп-С5Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)		± 0,07 (± 5 % НКПР)
н-гексан C6H14	ИКсп-СбН14-100	от 0 до 1,0 % (от 0 до 100 %НКПР)		± 0,05 (± 5 % НКПР)
	ИКсп-СбН14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)		± 0,05 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Циклогексан СбН12	ИКсп-СбН12- 100	от 0 до 1,0 % (от 0 до 100 %НКПР)		± 0,05 % (± 5 % НКПР)
	ИКсп-СбН12- 50	от 0 до 0,5 % (от 0 до 50 % НКПР)		± 0,05 (± 5 % НКПР)
Этан C2H6	ИКсп-С2Нб- 100	от 0 до 2,4 % (от 0 до 100 % НКПР)		± 0,12 (± 5 % НКПР)
	ИКсп-С2Нб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)		± 0,12 (± 5 % НКПР)
Пары нефтепродуктов	ИКсп-CH- ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Метанол СНзОН	ИКсп- СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)		± 0,3 (± 5 % НКПР)
Бензол СбНб	ИКсп-СбНб- 100	от 0 до 1,2 % (от 0 до100 % НКПР)		± 0,06 (± 5 % НКПР)
	ИКсп-СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)		± 0,06 (± 5 % НКПР)
Пропилен(пропен) СзНб	ИКсп-СзНб- 100	от 0 до 2,0 % (от 0 до100 % НКПР)		± 0,1 (± 5 % НКПР)
	ИКсп-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)		± 0,1 (± 5 % НКПР)
Этанол С2Н5ОН	ИКсп- С2Н5ОН-50	от 0 до 1,55 % (от 0 до 50 % НКПР)		± 0,16 (± 5 % НКПР)
н-гептан С7Н16	ИКсп-С7Н16- 100	от 0 до 0,85 % (от 0 до 100 % НКПР)		± 0,078 %с (± 5 % НКПР)
	ИКсп-С7Н16- 50	от 0 до 0,425 % (от 0 до 50 % НКПР)		± 0,042 (± 5 % НКПР)
Оксид этилена С2Н4О	ИКсп- С2Н4О-100	от 0 до 2,6 % (от 0 до100 % НКПР)		± 0,13 (± 5 % НКПР)
	ИКсп-С2Н4О- 50	от 0 до 1,3 % (от 0 до 50 % НКПР)		± 0,13 (± 5 % НКПР)
Диоксид углерода СО2	ИКсп-СО2-2,5	от 0 до 2,5 %	от 0 до 0,5 % включ.	± 0,05
			св. 0,5 до 2,5 %	± (0,1^X) %
	ИКсп-СО2-5	от 0 до 5 %	от 0 до 2,5 % включ.	± 0,25
			св. 2,5 до 5,0 %	± (0,1^X) %

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанон (ацетон) СзНбО	ИКсп-СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 % (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ИКсп-i- C4H8-1OO	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ИКсn-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ИКсп-С5Н8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	± 0,085 (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ИКсп-С5Н8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Ацетилен С2Н2	ИКсп-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	± 0,12 (± 5 % НКПР)
Ацетилен С2Н2	ИКсп-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Акрилонитрил C3H3N	ИКсn-CзHзN-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ИКсп-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ИКсп-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Этилбензол С8Н10	ИКсп- С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 375 % НКПР)	± 0,024 (± 3 % НКПР)
Этилбензол С8Н10	ИКсп- С8Н10-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,03 (± 3 % НКПР)
н-октан С8Н18	ИКсп-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 (± 5 % НКПР)
Этилацетат С4Н8О2	ИКсп- С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 %с НКПР)	± 0,1 (± 5 % НКПР)
Бутилацетат С6Н12О2	ИКсп- СбН12О2-25Т	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,036 (± 3 % НКПР)
Бутилацетат С6Н12О2	ИКсп-СбН12О2-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ИКсп-С4Нб-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
1,2-дихлорэтан C2H4CI2	ИКсп- С2Н4С12-5О	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,31 % (± 5 % НКПР)
Диметилсульфид C2H6S	ИКсn-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 % (± 5 % НКПР)
1-гексен СбН12	ИКсп-СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 % (± 5 % НКПР)
2-бутанол (втор-бутанол) sЭХ-C4H9OH	ИКсn-sЭХ- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид С2Н3С1	ИКсп-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,18 % (± 5 % НКПР)
Циклопропан СзНб	ИКсп-СзНб-100	от 0 до 2,4 % (от 0 до100 % НКПР)	± 0,12 (± 5 % НКПР)
Циклопропан СзНб	ИКсп-СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Диметиловый эфир С2НбО	ИКсп-С2НбО-50	от 0 до 1,35 %с (от 0 до 50 % НКПР)	± 0,14 %с (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ИКсп-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Оксид пропилена СзНбО	ИКсп-СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 (± 5 % НКПР)
Хлорбензол C6H5CI	ИКсп-СбН5С1- 38,4T	от 0 до 0,5 %с (от 0 до 38,4 % НКПР)	± 0,039 (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ИКсп-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,075 (± 5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	ИКсп-tert- С4H9OH-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	ИКсп-tert-С5H12O- 50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)
1,4-диметилбензол (п-ксилол) p-С8Н10	ИКсп-р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	± 0,027 % (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) O-С8Н10	ИКсп-O- С8Н10-20Т	от 0 до 0,2 % (от 0 до 20 % НКПР)	± 0,03 % (± 3 % НКПР)
2-пропанол (изопропанол) i-СзН7ОН	ИКсп-i- СзH7OH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Октен С8Н16	ИКсп-С8Н1б-33,3Т	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	± 0,027 % (± 3 % НКПР)

Окончание таблицы 2

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-метилбутан (изопентан) i-С5Н12	ИКсп-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 % (± 5 % НКПР)
Метантиол (метилмеркаптан) СНзSH	ИКсп-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	± 0,21 % (± 5 % НКПР)
Этантиол (этилмеркаптан) С2Н5SH	ИКсп- С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Ацетонитрил С2НзN	ИКсп-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,15 % (± 5 % НКПР)
Диметилдисульфид С2Н6S2	ИКсп-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Кислород О2	ИКсп-О2-25	от 0 до 25%	± 2 %
Оксид азота (Закись азота) N2O	ИКсп-N2O-1000	от 0 до 1000 млн^-1	± 5 %
Оксид азота (Закись азота) N2O	ИКсп-N2O-1	от 0 до 1 %	± 5 %
Бензин⁴⁾⁵⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Керосин⁴⁾⁷⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ИКсп-CH-ПН -50	от 0 до 50 % НКПР	± 5 % НКПР

¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;
³⁾ значения НКПР для горючих газов и паров в i с ГОСТ Р МЭК 31610.20-1-2020;
⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому по конкретной марке топлива, с указанием марки в паспорте на прибор;
⁵⁾ пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;
⁶⁾ пары дизельного топлива по ГОСТ 305-2013, ГОСТ

ГОСТ 52368-2005;

⁷⁾ пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;
⁸⁾ уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси,

соответствии

калибруются

32511-2013,

% (мг/м³).

Таблица 3 -

(ИК)

с ин

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, млн^-1	массовой концентрации³⁾, мг/м³	приведенн ой к ВПИ	относите льной
1,1,1,2-тетрафторэтан C2H2F4 (R134a)	ИКсп-R134а- 1000	от 0 до 100 включ.	от 0 до 424 включ.	± 20	-
	ИКсп-R134а- 1000	св. 100 до 1000	св. 424 до 4240	-	± 20
	ИКсп-R134а- 2000	от 0 до 100 включ.	от 0 до 424 включ.	± 20	-
	ИКсп-R134а- 2000	св. 100 до 2000	св. 424 до 8480	-	± 20
Пентафторэтан C2HF5 (R125)	ИКсп-R125-1000	от 0 до 100 включ.	от 0 до 499 включ.	± 20	-
	ИКсп-R125-1000	св. 100 до 1000	св. 499 до 4990	-	± 20
	ИКсп-R125-2000	от 0 до 100 включ.	от 0 до 499 включ.	± 20	-
	ИКсп-R125-2000	св. 100 до 2000	св. 499 до 9980	-	± 20
Хлордифтор-метан CHClF2(R22)	ИКсп-R22-1000	от 0 до 100 включ.	от 0 до 360 включ.	± 20	-
	ИКсп-R22-1000	св. 100 до 1000	св. 360 до 3600	-	± 20
	ИКсп-R22-2000	от 0 до 100 включ.	от 0 до 360 включ.	± 20	-
	ИКсп-R22-2000	св. 100 до 2000	св. 360 до 7200	-	± 20
Дихлорди-фторметан СCl2F2(R12)	ИКсп-R12-100	от 0 до 50 включ.	от 0 до 251 включ.	± 20	-
Дихлорди-фторметан СCl2F2(R12)	ИКсп-R12-100	св. 50 до 100	св. 251 до 503	-	± 20

¹⁾ при контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Метан CH4	ТКсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± О,13 % (± 3 % НКПР)
	ТКсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± О,22 % (± 5 % НКПР)
	ТКсп-СН4-7000	от 0 до 7OOO мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 7000 мг/м³	± (0,152^X - 15,6)
Этилен C2H4	ТКсп -С2Н4-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)		± О,О69 % (± 3 % НКПР)
	ТКсп-С2Н4-50	от 0 до 1,15 % (от 0 до 50 % НКПР)		± О,12 % (± 5 % НКПР)
Пропан C3H8	ТКсп -СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± О,О51 % (± 3 % НКПР)
	ТКсп -C3H8-5O	от 0 до 0,85 % (от 0 до 50 % НКПР)		± О,О85 (± 5 % НКПР)
	ТКсп- C3H8-IOO	от 0 до 1,7 % (от 0 до 100 % НКПР)		± О,О,О51 (± 3 % НКПР)
	ТКсп- C3H8-7OOO	от 0 до 7000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св.500 до 7000 мг/м³	± (0,152^X - 15,6)
н-бутан C4H10	ТКсп -С4Н1О-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)		± О,О42 (± 3 % НКПР)
	ТКсп -C4H1O-5O	от 0 до 0,7 % (от 0 до 50 % НКПР)		± О,О7 (± 5 % НКПР)
1-бутен C4H8	ТКсп -С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)		± О,О48 (± 3 % НКПР)
	ТКсп -C4H8-5O	от 0 до 0,8 % (от 0 до 50 % НКПР)		± О,О8 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ТКсп -i-C4Hio- 50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)		± О,О39 (± 3 % НКПР)
	ТКсп -i-C4Hio-5O	от 0 до 0,65 % (от 0 до 50 % НКПР)		± О,О65 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
н-пентан C5H12	ТКсп - С5Н12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,033 % (± 3 % НКПР)
н-пентан C5H12	ТКсп -C5H12-5O	от 0 до0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Циклопентан С5Н10	ТКсп -С5Н1О-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 % НКПР)
Циклопентан С5Н10	ТКсп -С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 % НКПР)
н-гексан C6H14	ТКсп - СбН14-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
н-гексан C6H14	ТКсп -C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Циклогексан СбН12	ТКсп -СбН12-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
Циклогексан СбН12	ТКсп - СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Этан C2H6	ТКсп -С2Н6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,072 (± 3 % НКПР)
Этан C2H6	ТКсп -C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Метанол СНзОН	ТКсп -СНзОН-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,18 (± 3 % НКПР)
Метанол СНзОН	ТКсп- СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,3 (± 5 % НКПР)
Бензол СбНб	ТКсп -СбНб-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,036 (± 3 % НКПР)
Бензол СбНб	ТКсп -СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)
Пропилен(пропен) СзНб	ТКсп -СзНб-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,06 (± 3 % НКПР)
Пропилен(пропен) СзНб	ТКсп -СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 (± 5 % НКПР)
Этанол С2Н5ОН	ТКсп -С2Н5ОН- 50Т	от 0 до 1,55 % (от 0 до 48,3 % НКПР)	± 0,093 % (± 3 % НКПР)
Этанол С2Н5ОН	ТКсп -С2Н5ОН- 50	от 0 до 1,55 % (от 0 до 48,3 % НКПР)	± 0,16 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
н-гептан С7Н16	ТКсп - С7Н16-50Т	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,025 % (± 3 % НКПР)
н-гептан С7Н16	ТКсп -С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,042 % (± 5 % НКПР)
Оксид этилена С2Н4О	ТКсп -С2Н4О-50Т	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,078 % (± 3 % НКПР)
Оксид этилена С2Н4О	ТКсп -С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,13 % (± 5 % НКПР)
2-пропанон (ацетон) СзНбО	ТКсп - СзНбО-50Т	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,075 (± 3 % НКПР)
2-пропанон (ацетон) СзНбО	ТКсп - СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
Водород Н2	ТКсп -Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,12 (± 3 % НКПР)
Водород Н2	ТКсп -Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,2 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ТКсп -i- С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,048 (± 3 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ТКсп -i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ТКсп -С5Н8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	ТКсп - C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 % (± 5 % НКПР)
Ацетилен С2Н2	ТКсп - С2Н2-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,069 % (± 3 % НКПР)
Ацетилен С2Н2	ТКсп - С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 %с НКПР)
Акрилонитрил C3H3N	ТКсп - CзHзN-50Т	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,084 % (± 3 % НКПР)
Акрилонитрил C3H3N	ТКсп -C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)

Продолжение таблицы 4
Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Метилбензол (толуол) С7Н8	ТКсп - С7Н8-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,03 % (± 3 % НКПР)
Метилбензол (толуол) С7Н8	ТКсп - С7Н8-5О	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этилбензол С8Н10	ТКсп - С8Н1о-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	± 0,024 % (± 3 % НКПР)
н-октан С8Н18	ТКсп -С8Н18-50Т	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,024 % (± 3 % НКПР)
н-октан С8Н18	ТКсп -С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 % (± 5 % НКПР)
Этилацетат С4Н8О2	ТКсп -С4Н8О2-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,06 % (± 3 % НКПР)
Этилацетат С4Н8О2	ТКсп -С4Н8О2-5О	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Метилацетат СзНбО2	ТКсп -СзНбО2-50Т	от 0 до 1,55 % (от 0 до 50 % НКПР)	± 0,093 % (± 3 % НКПР)
Метилацетат СзНбО2	ТКсп -СзНбО2-5О	от 0 до 1,55 % (от 0 до 50 % НКПР)	± 0,16 % (± 5 % НКПР)
Бутилацетат С6Н12О2	ТКсп -С6Н12О2-25T	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,036 % (± 3 % НКПР)
Бутилацетат С6Н12О2	ТКсп -СзНбО2-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 %С НКПР)
1,3-бутадиен (дивинил) С4Н6	ТКсп -С4Н6-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,042 % (± 3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ТКсп -С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 % НКПР)
1,2-дихлорэтан С2Н4С12	ТКсп -С2Н4С12- 50Т	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,19 % (± 3 % НКПР)
1,2-дихлорэтан С2Н4С12	ТКсп -С2Н4С12-5О	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,31 (± 5 % НКПР)
Диметилсульфид C2H6S	ТКсп - C2H6S-50Т	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,066 %с (± 3 % НКПР)
Диметилсульфид C2H6S	ТКсп - C2H6S-5O	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 (± 5 % НКПР)
1-гексен СбН12	ТКсп -СбН12-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,036 (± 3 % НКПР)
1-гексен СбН12	ТКсп -СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-бутанол (вторбутанол) sЭХ-C4H9OH	ТКсп -sЭХ- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид C2H3CI	ТКсп -С2Н3С1-50Т	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,11 % (± 3 % НКПР)
Циклопропан СзНб	ТКсп -СзНб-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,072 % (± 3 % НКПР)
Циклопропан СзНб	ТКсп -СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
Диметиловый эфир С2НбО	ТКсп -С2НбО-50Т	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,081 % (± 3 % НКПР)
Диметиловый эфир С2НбО	ТКсп -С2Н6О-5О	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ТКсп -С4Н10О-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
Диэтиловый эфир С4Н10О	ТКсп -С4Н10О-5О	от 0 до 0,85 %с (от 0 до 50 НКПР)	± 0,085 % (± 5 % НКПР)
Оксид пропилена СзНбО	ТКсп -СзНбО-50Т	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,057 % (± 3 % НКПР)
Оксид пропилена СзНбО	ТКсп -СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 % (± 5 % НКПР)
Хлорбензол C6H5CI	ТКсп -СбН5С1-38,4T	от 0 до 0,5 %с (от 0 до 38,4 НКПР)	± 0,039 % (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ТКсп -С4Н8О-50Т	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,045 % (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ТКсп -С4Н8О-50	от 0 до 0,75 % (от 0 до 50 %с НКПР)	± 0,075 %С (± 5 % НКПР)
2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH	ТКсп -tert- С4H9OH-50Т	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,054 (± 3 % НКПР)
2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH	ТКсп -tert- С4H9OH-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	± 0,09 (± 5 % НКПР)
2-метокси- 2-метилпропан (метилтретбутиловы й эфир) tert-С5Н12О	ТКсп -tert- С5Н12О-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,048 (± 3 % НКПР)
	ТКсп -tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
1,4-диметилбензол (п-ксилол) p-С8Н10	ТКсп -р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	± 0,027 (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) O-С8Н10	ТКсп -О-С8Н10-20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	± 0,03 (± 3 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-пропанол (изопропанол) i-С3Н7ОН	ТКсп -i-С 3П7ОП- 50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Аммиак NH3	ТКсп -ЫНз-50Т	от 0 до 7,5 % (от 0 до 50 % НКПР)	± 0,45 % (± 3 % НКПР)
Аммиак NH3	ТКсп -ЫНз-50	от 0 до 7,5 % (от 0 до 50 % НКПР)	± 0,75 % (± 5 % НКПР)
Октен С8Н16	ТКсп -С8Н16- 33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	± 0,027 % (± 3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	ТКсп -1-С5Н12- 50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,039 (± 3 % НКПР)
2-метилбутан (изопентан) i-С5Н12	ТКсп -i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 % (± 5 % НКПР)
Метантиол (метилмеркаптан) СНзSH	ТКсп -СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	± 0,21 % (± 5 % НКПР)
Этантиол (этилмеркаптан) С2Н5SH	ТКсп -С2Н5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Ацетонитрил С2НзN	ТКсп -С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,15 % (± 5 % НКПР)
Диметилдисульфид С2Н6S2	ТКсп -С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 % (± 5 % НКПР)
Бензин⁴⁾⁵⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Керосин⁴⁾⁷⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ТКсп-СН-ПН-50	от 0 до 50 % НКПР	± 5 % НКПР

Окончание таблицы 4

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений содержания определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
Сумма углеводородов по метану С2-С10 (поверочный компонент метан)	ТКсп - С2С10СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,13 % (± 3 % НКПР)
	ТКсп - C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ТКсп- C2C10 CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152-X - 15,6) мг/м³
Сумма углеводородов С2-С10 (поверочный компонент пропан)	ТКсп - С2С10С3Н8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,051 % (± 3 % НКПР)
	ТКсп- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)		± 0,085 % (± 5 % НКПР)
	ТКсп- C2C10 C3H8-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
			св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³
¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; ²⁾ диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений; ³⁾ значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020; ⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; ⁶⁾ пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; ⁷⁾ пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; ⁸⁾ уайт-спирит по ГОСТ Р 52368-2005; X - содержание определяемого компонента в поверочной газовой смеси, мг/м³.

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относите льной
Сероводород Н2S	ЭХсn-Н2S-7,1	от 0 до 7,1 млн^-1	от 0 до 10,0	± 15	-
	ЭХсn-Н2S-20	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	± 10	-
	ЭХсn-Н2S-20	св. 10 до 20 млн^-1	св. 14,2 до 28,4	-	± 10
	ЭХсn-Н2S-50	от 0 до 5 млн^-1 включ.	от 0 до 7,1 включ.	± 15	-
	ЭХсn-Н2S-50	св. 5 до 50 млн^-1	св. 7,1 до 71	-	± 15
	ЭХсn-Н2S-100	от 0 до 10 млн^-1 включ.	от 0 до 14,2 включ.	± 10	-
	ЭХсn-Н2S-100	св. 10 до 100 млн^-1	св. 14,2 до 142	-	± 10
	ЭХсn-Н2S-200	от 0 до 20 млн^-1 включ.	от 0 до 28,4 включ.	± 15	-
	ЭХсn-Н2S-200	св. 20 до 200млн^-1	св. 28,4 до 284	-	± 15
	ЭХсn-Н2S-2000	от 0 до 200 млн^-1 включ.	от 0 до 284 включ.	± 15	-
	ЭХсn-Н2S-2000	св. 200 до 2000 млн^-1	св. 284 до 2840	-	± 15
Оксид этилена C2H4O	ЭХсп-С2Н4О-5	от 0 до 0,5 млн^-1 включ.	от 0 до 0,915 включ.	± 20	-
	ЭХсп-С2Н4О-5	св. 0,5 до 5 млн^-1	св. 0,915 до 9,15	-	± 20
	ЭХсп-С2Н4О- 20	от 0 до 5 млн^-1 включ.	от 0 до 9,15 включ.	± 20	-
	ЭХсп-С2Н4О- 20	св. 5 до 20 млн^-1	св. 9,15 до 36,6	-	± 20
	ЭХсп-С2Н4О- 100	от 0 до 5 млн^-1 включ.	от 0 до 9,15 включ.	± 20	-
	ЭХсп-С2Н4О- 100	св. 5 до 100 млн^-1	св. 9,15 до 180	-	± 20
Хлористый водород HCl	ЭХсп-НС1-20	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-20	св. 3 до 20 млн^-1	св. 4,56 до 30,2	-	± 20
	ЭХсп-НС1-30	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-30	св. 3 до 30 млн^-1	св. 4,56 до 45,6	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относител ьной
Хлористый водород HCl	ЭХсп-НС1-50	от 0 до 3 млн^-1 включ.	от 0 до 4,56 включ.	± 20	-
	ЭХсп-НС1-50	св. 3 до 50 млн^-1	св. 4,56 до 75,6	-	± 20
	ЭХсп-НС1-100	от 0 до 10 млн^-1 включ.	от 0 до 13,56 включ.	± 20	-
	ЭХсп-НС1-100	св.10 до 100 млн^-1	св. 13,56 до 151,2	-	± 20
Фтористый водород HF	ЭХсn-HF-5	от 0 до 0,1 млн^-1 включ.	от 0 до 0,08 включ.	± 20	-
	ЭХсn-HF-5	св. 0,1 до 5 млн^-1	св. 0,08 до 4,15	-	± 20
	ЭХсn-HF-10	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-10	св. 1 до 10 млн^-1	св. 0,8 до 8,3	-	± 20
	ЭХсn-HF-20	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-20	св. 1 до 20 млн^-1	св. 0,8 до 16,6	-	± 20
	ЭХсn-HF-50	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-50	св. 1 до 50 млн^-1	св. 0,8 до 41,5	-	± 20
	ЭХсn-HF-100	от 0 до 1 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ЭХсn-HF-100	св. 1 до 100 млн^-1	св. 0,8 до 83	-	± 20
Озон Оз	ЭХсп-Оз-0,25	от 0 до 0,05 млн^-1включ.	от 0 до 0,1 включ.	± 20	-
	ЭХсп-Оз-0,25	св. 0,05 до 0,25 млн^-1	св. 0,1 до 0,5	-	± 20
	ЭХсп-Оз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,2 включ.	± 20	-
	ЭХсп-Оз-1	св. 0,1 до 1 млн^-1	св. 0,2 до 2	-	± 20
	ЭХсп-Оз-100	от 0 до 100 млн^-1	от 0 до 199,1	± 20	-
Моносилан (силан) SiH4	ЭХсn-SiH4-50	от 0 до 10 млн^-1 включ.	от 0 до 13,4 включ.	± 20	-
Моносилан (силан) SiH4	ЭХсn-SiH4-50	св. 10 до 50 млн^-1	св. 13,4 до 67	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентраци и³⁾, мг/м³	приведен ной к ВПИ	относит ельной
Оксид азота NO	ЭХсn-NO-50	от 0 до 5млн^-1 включ.	от 0 до 6,25 включ.	± 20	-
	ЭХсn-NO-50	св. 5 до 50млн^-1	св. 6,25 до 62,5	-	± 20
	ЭХсn-NO-250	от 0 до 50 млн^-1 включ.	от 0 до 62,5 включ.	± 20	-
	ЭХсn-NO-250	св. 50 до 250 млн^-1	св. 62,5 до 312,5	-	± 20
Диоксид азота NO2	ЭХсn-NO2-20	от 0 до 1 млн^-1 включ.	от 0 до 1,91 включ.	± 20	-
Диоксид азота NO2	ЭХсn-NO2-20	св. 1 до 20млн^-1	св. 1,91 до 38,2	-	± 20
Диоксид хлора ClO2	ЭХсп- C1O2-10	от 0 до 1 млн^-1 включ.	от 0 до 2,8 включ.	± 20	-
Диоксид хлора ClO2	ЭХсп- C1O2-10	св. 1 до 10 млн^-1	св. 2,8 до 28	-	± 20
Формальдегид СН2О	ЭХсп-СН2О-10	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ЭХсп-СН2О-10	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	± 20
	ЭХсп-СН2О-100	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ЭХсп-СН2О-100	св. 0,4 до 100 млн^-1	св. 0,5 до 12	-	± 20
Аммиак NH3	ЭХсn-NHз-100	от 0 до 10 млн^-1 включ.	от 0 до 7,1 включ.	± 20	-
	ЭХсn-NHз-100	св. 10 до 100 млн^-1	св. 7,1 до 71	-	± 20
	ЭХсn-NHз-500	от 0 до 30 млн^-1 включ.	от 0 до 21,3 включ.	± 20	-
	ЭХсn-NHз-500	св. 30 до 500 млн^-1	св. 21,3 до 355	-	± 20
	ЭХсп- NH3-IOOO	от 0 до 100 млн^-1 включ.	от 0 до 71 включ.	± 20	-
	ЭХсп- NH3-IOOO	св. 100 до 1000 млн^-1	св. 71 до 710	-	± 20
Цианистый водород HCN	ЭХсп-HCN-lO	от 0 до 0,5 млн^-1 включ.	от 0 до 0,56 включ.	± 15	-
Цианистый водород HCN	ЭХсп-HCN-lO	св. 0,5 до 10 млн^-1	св. 0,56 до 11,2	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Цианистый водород HCN	ЭХсn-HCN-15	от 0 до 1 млн^-1 включ.	от 0 до 1,12 включ.	± 15	-
	ЭХсn-HCN-15	св. 1 до 15 млн^-1	св. 1,12 до 16,8	-	± 15
	ЭХсn-HCN-30	от 0 до 5 млн^-1 включ.	от 0 до 5,6 включ.	± 15	-
	ЭХсn-HCN-30	св. 5 до 30 млн^-1	св. 5,6 до 33,6	-	± 15
	ЭХсn-HCN-100	от 0 до 10 млн^-1 включ.	от 0 до 11,2 включ.	± 15	-
	ЭХсn-HCN-100	св. 10 до 100 млн^- 1	св. 11,2 до 112	-	± 15
Оксид углерода CO	ЭХсп-СО-200	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	± 20	-
	ЭХсп-СО-200	св. 15 до 200 млн^- 1	св. 17,4 до 232	-	± 20
	ЭХсп-СО-500	от 0 до 15 млн^-1 включ.	от 0 до 17,4 включ.	± 20	-
	ЭХсп-СО-500	св. 15 до 500 млн^- 1	св. 17,4 до 580	-	± 20
	ЭХсп-СО-5000	от 0 до 1000 млн^-1 включ.	от 0 до 1160 включ.	± 20	-
	ЭХсп-СО-5000	св. 1000 до 5000 млн^-1	св. 1160 до 5800	-	± 20
Диоксид серы SO2	ЭХсn-SO22-5	от 0 до 1 млн^-1 включ.	от 0 до 2,66 включ.	± 20	-
	ЭХсn-SO22-5	св. 1 до 5 млн^-1	св. 2,66 до 13,3	-	± 20
	ЭХсn-SO2-15	от 0 до 5 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсn-SO2-15	св. 5 до 15 млн^-1	св. 13,3 до 39,9	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Диоксид серы SO2	ЭХсn-SO2-20	от 0 до 5 млн-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсn-SO2-20	св. 5 до 20 млн^-1	св. 13,3 до 53,2	-	± 20
	ЭХсn-SO2-50	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсn-SO2-50	св. 10 до 50 млн^-1	св. 26,6 до 133	-	± 20
	ЭХсn-SO2-100	от 0 до 10 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсn-SO2-100	св. 10 до 100 млн^-1	св. 26,6 до 266	-	± 20
	ЭХсn-SO2-2000	от 0 до 100 млн^-1 включ.	от 0 до 266 включ.	± 20	-
	ЭХсn-SO2-2000	св. 100 до 2000 млн^-1	св. 266 до 5320	-	± 20
Хлор Cl2	ЭХсп-С12-5	от 0 до 0,3 млн^-1 включ.	от 0 до 0,88 включ.	± 20	-
	ЭХсп-С12-5	св. 0,3 до 5 млн^-1	св. 0,88 до 14,75	-	± 20
	ЭХсп-С12-15	от 0 до 5 млн^-1 включ.	от 0 до 14,7 включ.	± 20	-
	ЭХсп-С12-15	св. 5 до 15 млн^-1	св. 14,7 до 44,2	-	± 20
	ЭХсп-С12-20	от 0 до 5 млн^-1 включ.	от 0 до 14,7 включ.	± 20	-
	ЭХсп-С12-20	св. 5 до 20 млн^-1	св. 14,7 до 59	-	± 20
Кислород О2	ЭХсп-02-30	от 0 до 10 % включ.	-	± 5	-
Кислород О2	ЭХсп-02-30	св. 10 до 30 %	-	-	± 5
Водород Н2	ЭХсп-Н2-1000	от 0 до 100 млн^-1 включ.	от 0 до 8,0 включ.	± 10	-
	ЭХсп-Н2-1000	св. 100 до 1000 млн^-1	св. 8,0 до 80,0	-	± 10
	ЭХсп-Н2-10000	от 0 до 1000 млн^-1 включ.	от 0 до 80,0 включ.	± 10	-
	ЭХсп-Н2-10000	св. 1000 до 10000 млн^-1	св. 80,0 до 800	-	± 10

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентраци и³⁾, мг/м³	приведенн ой к ВПИ	относител ьной
Водород Н2	ЭХсп-Н2-20000	от 0 до 10000 млн^-1 включ.	от 0 до 800 включ.	± 10	-
Водород Н2	ЭХсп-Н2-20000	св. 10000 до 20000 млн^-1	св. 800 до 1600	-	± 10
Несимметричный диметилгид-разин C2H8N2	ЭХсп- С2Н8N2-0,5	от 0 до 0,12 млн^-1 включ.	от 0 до 0,3 включ.	± 20	-
Несимметричный диметилгид-разин C2H8N2	ЭХсп- С2Н8N2-0,5	св. 0,12 до 0,5 млн^-1	св. 0,3 до 1,24	-	± 20
Метанол CH3OH	ЭХсп- CH3OH-20	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	± 20	-
	ЭХсп- CH3OH-20	св. 5 до 20 млн^-1	св. 6,65 до 26,6	-	± 20
	ЭХсп- СНзОН-50	от 0 до 5 млн^-1 включ.	от 0 до 6,65 включ.	± 20	-
	ЭХсп- СНзОН-50	св. 5 до 50 млн^-1	св. 6,65 до 66,5	-	± 20
	ЭХсп- CH3OH-100	от 0 до 10 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ЭХсп- CH3OH-100	св. 10 до 100 млн^-1	св. 13,3 до 133	-	± 20
	ЭХсп- CH3OH-200	от 0 до 20 млн^-1 включ.	от 0 до 26,6 включ.	± 20	-
	ЭХсп- CH3OH-200	св. 20 до 200 млн^-1	св. 26,6 до 266,0	-	± 20
	ЭХсп- CH3OH-1000	от 0 до 100 млн^- ¹ включ.	от 0 до 133,0 включ.	± 20	-
	ЭХсп- CH3OH-1000	св. 100 до 1000 млн^-1	св. 133,0 до 1330	-	± 20
Этантиол (этилмеркап-тан) С2Н5SH	ЭХсп- С2Н5SH-4	от 0 до 0,4 млн^-1 включ.	от 0 до 1 включ.	± 20	-
Этантиол (этилмеркап-тан) С2Н5SH	ЭХсп- С2Н5SH-4	св. 0,4 до 4 млн^- 1	св. 1 до 10	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Метантиол (метилмер-каптан) CH3SH	ЭХсn-СНзSH-4	от 0 до 0,4 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
Метантиол (метилмер-каптан) CH3SH	ЭХсn-СНзSH-4	св. 0,4 до 4 млн^-1	св. 0,8 до 8	-	± 20
Карбонилхлорид (фосген) СOCl2	ЭХсn-СOCl2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,41 включ.	± 20	-
	ЭХсn-СOCl2-1	св. 0,1 до 1 млн^-1	св.0,41 до 4,11	-	± 20
	ЭХсn-СOCl2-4	от 0 до 1 млн^-1 включ.	от 0 до 4,11 включ.	± 20	-
	ЭХсn-СOCl2-4	св. 1 до 4 млн^-1	св.4,11 до 16,1	-	± 20
Фтор F2	ЭХсn-F2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,16 включ.	± 20	-
Фтор F2	ЭХсn-F2-1	св. 0,1 до 1 млн^-1	св.0,16 до 1,58	-	± 20
Фосфин РНз	ЭХсп-РНз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,14 включ.	± 20	-
	ЭХсп-РНз-1	св. 0,1 до 1 млн^-1	св. 0,14 до 1,41	-	± 20
	ЭХсп-РНз-10	от 0 до 1 млн^-1 включ.	от 0 до 1,41 включ.	± 20	-
	ЭХсп-РНз-10	св. 1 до 10 млн^-1	св.1,41 до 14,1	-	± 20
Арсин AsH3	ЭХсn-AsHз-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,32 включ.	± 20	-
Арсин AsH3	ЭХсn-AsHз-1	св. 0,1 до 1 млн^-1	св.0,32 до 3,24	-	± 20
Уксусная кислота C2H4O2	ЭХсп-С2Н4О2-10	от 0 до 2 млн^-1 включ.	от 0 до 5 включ.	± 20	-
	ЭХсп-С2Н4О2-10	св. 2 до 10 млн^-1	св. 5 до 25	-	± 20
	ЭХсп-С2Н4О2-30	от 0 до 5 млн^-1 включ.	от 0 до 12,5 включ.	± 20	-
	ЭХсп-С2Н4О2-30	св. 5 до 30 млн^-1	св.12,5 до 75,0	-	± 20

Окончание таблицы 5

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
		объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относите льной
Гидразин N2H4	ЭХсn-N2H4-2	от 0 до 0,2 млн^-1 включ.	от 0 до 0,26 включ.	± 20	-
		св. 0,2 до 2 млн^-1	св. 0,26 до 2,66	-	± 20

¹⁾ при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
²⁾ пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 6 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором (ФИ)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	привед енной к ВПИ	относит ельной
Винилхлорид C2H3CI	ФИсп-С2НзС1- 10	от 0 до 1,9 млн^-1 включ.	от 0 до 5 включ.	± 20	-
	ФИсп-С2НзС1- 10	св. 1,9 до 10 млн^-1	св. 5 до 26	-	± 20
	ФИсп-С2НзС1- 100	от 0 до 10 млн^-1 включ.	от 0 до 26 включ.	± 20	-
	ФИсп-С2НзС1- 100	св. 10 до 100 млн^-1	св. 26 до 260	-	± 20
	ФИсп-С2НзС1- 500	от 0 до 100 млн^-1 включ.	от 0 до 260 включ.	± 20	-
	ФИсп-С2НзС1- 500	св. 100 до 500 млн^-1	св. 260 до 1300	-	± 20
	ФИсп-С2НзС1- 1000	от 0 до 100 млн^-1 включ.	от 0 до 260 включ.	± 25	-
	ФИсп-С2НзС1- 1000	св. 100 до 1000 млн^-1	св. 260 до 2600	-	± 25

Определяемы й компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемы й компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	привед енной к ВПИ	относи тельно й
Бензол СбНб	ФИсп- СбНб-10	от 0 до 4,6 млн^-1 включ.	от 0 до 15 включ.	± 20	-
	ФИсп- СбНб-10	св. 4,6 до 10 млн^-1	св. 15 до 32,5	-	± 20
	ФИсп- СбНб-100	от 0 до 10 млн^-1 включ.	от 0 до 32,5 включ.	± 20	-
	ФИсп- СбНб-100	св. 10 до 100 млн^-1	св. 32,5 до 325	-	± 20
	ФИсп- СбНб-500	от 0 до 100 млн^-1 включ.	от 0 до 325 включ.	± 20	-
	ФИсп- СбНб-500	св. 100 до 500 млн^-1	св. 325 до 1620	-	± 20
	ФИсп- СбНб-1000	от 0 до 500 млн^-1	от 0 до 1620 включ.	± 25	-
	ФИсп- СбНб-1000	св. 500 до 1000 млн^-1	св. 1620 до 3240	-	± 25
Этилбензол C8H10	ФИсп- C8H10-10	от 0 до 2 млн^-1 включ.	от 0 до 8,8 включ.	± 20	-
	ФИсп- C8H10-10	св. 2 до 10 млн^-1	св. 8,8 до 44,1	-	± 20
	ФИсп C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,1 включ.	± 15	-
	ФИсп C8H10-100	св. 10 до 100 млн^-1	св. 44,1 до 441	-	± 15
	ФИсп- C8H10-500	от 0 до 100 млн^-1 включ.	от 0 до 441 включ.	± 15	-
	ФИсп- C8H10-500	св. 100 до 500 млн^-1	св. 441 до 2205	-	± 15
	ФИсп- C8H10-1000	от 0 до 100 млн^-1включ.	от 0 до 441 включ.	± 25	-
	ФИсп- C8H10-1000	св. 100 до 1000 млн^-1	св. 441 до 4405	-	± 25
Фени- лэтилен (стирол) (винил-бензол) C8H8	ФИсп- C8H8-10	от 0 до 2 млн^-1 включ.	от 0 до 8,6 включ.	± 20	-
	ФИсп- C8H8-10	св. 2 до 10 млн^-1	св. 8,6 до 43,3	-	± 20
	ФИсп- C8H8-40	от 0 до 6,9 млн^-1 включ.	от 0 до 29,9 включ.	± 20	-
	ФИсп- C8H8-40	св. 6,9 до 40 млн^-1	св. 29,9 до 173,2	-	± 20
	ФИсп- C8H8-500	от 0 до 100 млн^-1 включ.	от 0 до 433 включ.	± 20	-
	ФИсп- C8H8-500	св. 100 до 500 млн^-1	св. 433 до 2165 включ.	-	± 20
	ФИсп- C8H8-1000	от 0 до 100 млн^-1	от 0 до 433 включ.	± 20	-
	ФИсп- C8H8-1000	св.100 до 1000 млн^-1	св. 441 до 4320	-	± 20
н- пропилацетат C5H10O2	ФИсп- C5H10O2- 10	от 0 до 2 млн^-1 включ.	от 0 до 8,5 включ.	± 20	-
н- пропилацетат C5H10O2	ФИсп- C5H10O2- 10	св. 2 до 10 млн^-1	св. 8,5 до 42,5	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относит ельной
н-пропилацетат C5H10O2	ФИсп-С5Н10О2- 100	от 0 до 30 млн^-1 включ.	от 0 до 127,5 включ.	± 20	-
н-пропилацетат C5H10O2	ФИсп-С5Н10О2- 100	св. 30 до 100 млн^-1	св. 127,5 до 425	-	± 20
Эпихлоргидрин C3H5CIO	ФИсп-СзН5С1О- 10	от 0 до 2 млн^-1включ.	от 0 до 7,7 включ.	± 20	-
Эпихлоргидрин C3H5CIO	ФИсп-СзН5С1О- 10	св. 2 до 10 млн^-1	св. 7,7 до 38,5	-	± 20
Хлористый бензил С7Н7С1	ФИсп- C7H7C1-10	от 0 до 2 млн^-1включ.	от 0 до 10,5 включ.	± 20	-
Хлористый бензил С7Н7С1	ФИсп- C7H7C1-10	св. 2 до 10 млн^-1	св. 10,5 до 52,67	-	± 20
Фурфуриловый спирт C5H6O2	ФИсп-С5НбО2- 10	от 0 до 2 млн^-1включ.	от 0 до 8,6 включ.	± 20	-
Фурфуриловый спирт C5H6O2	ФИсп-С5НбО2- 10	св. 2 до 10 млн^-1	св. 8,6 до 40,8	-	± 20
Этанол C2H5OH	ФИсп- C2H5OH-10	от 0 до 2 млн^-1включ.	от 0 до 3,84 включ.	± 20	-
	ФИсп- C2H5OH-10	св. 2 до 10 млн^-1	св.3,84 до 19,2	-	± 20
	ФИсп- C2H5OH-100	от 0 до 10 млн^-1 включ.	от 0 до 19,2 включ.	± 20	-
	ФИсп- C2H5OH-100	св. 10 до 100 млн^- 1	св.19,2 до 192	-	± 20
	ФИсп- C2H5OH-1000	от 0 до 500 млн^-1	от 0 до 960	± 20	-
	ФИсп- C2H5OH-1000	св. 500 до 1000 млн^-1	св.960 до 1920	-	± 20
	ФИсп- C2H5OH-2000	от 0 до 500 млн^-1 включ.	от 0 до 960 включ.	± 15	-
	ФИсп- C2H5OH-2000	св. 500 до 2000 млн^-1	св. 960 до 3840	-	± 15
Моноэта- ноламин (2-аминоэтанол) C2H7NO	ФИсп- C2H7NO-3	от 0 до 0,2 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
	ФИсп- C2H7NO-3	св. 0,2 до 3 млн^-1	св. 0,5 до 7,6	-	± 20
	ФИсп- C2H7NO-10	от 0 до 2 млн^-1включ.	от 0 до 5,1 включ.	± 20	-
	ФИсп- C2H7NO-10	св. 2 до 10 млн^-1	св. 5,1 до 25,4	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведен ной к ВПИ	относи тельно й
Формальдегид СН2О	ФИсп- CH2O-I0	от 0 до 0,4 млн^-1 включ.	от 0 до 0,5 включ.	± 20	-
Формальдегид СН2О	ФИсп- CH2O-I0	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	± 20
2-пропанол (изопропанол) i-C3H7OH	ФИсп-i- C3H7OH-10	от 0 до 4 млн^-1включ.	от 0 до 10 включ.	± 20	-
	ФИсп-i- C3H7OH-10	св. 4 до 10 млн^-1	св. 10 до 25	-	± 20
	ФИсп-i- C3H7OH-100	от 0 до 20 млн^-1 включ.	от 0 до 50 включ.	± 20	-
	ФИсп-i- C3H7OH-100	св. 20 до 100 млн^- 1	св. 50 до 250	-	± 20
Уксусная кислота C2H4O2	ФИсп-С2Н4О2- 10	от 0 до 2 млн^-1включ.	от 0 до 5 включ.	± 20	-
	ФИсп-С2Н4О2- 10	св. 2 до 10 млн^-1	св. 5 до 25	-	± 20
	ФИсп-С2Н4О2- 100	от 0 до 100 млн^-1	от 0 до 250	± 20	-
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8	ФИсп-i- C4H8-10	от 0 до 2 млн^-1включ.	от 0 до 4,6 включ.	± 20	-
	ФИсп-i- C4H8-10	св. 2 до 10 млн^-1	св. 4,6 до 23,3	-	± 20
	ФИсп-i- C4H8-100	от 0 до 10 млн^-1 включ.	от 0 до 23,3 включ.	± 20	-
	ФИсп-i- C4H8-100	св. 10 до 100 млн^- 1	св. 23,3 до 233	-	± 20
	ФИсп-i- C4H8-1000	от 0 до 100 млн^-1 включ.	от 0 до 233 включ.	± 15	-
	ФИсп-i- C4H8-1000	св. 100 до 1000 млн^-1	св. 233 до 2330	-	± 15
	ФИсп-i- C4H8-6000	от 0 до 500 млн^-1 включ.	от 0 до 1165 включ.	± 15	-
	ФИсп-i- C4H8-6000	св. 500 до 6000 млн^-1	св. 1165 до 13980	-	± 15
1-бутанол C4H9OH	ФИсп-С4Н9ОН- 10	от 0 до 3,2 млн^-1 включ.	от 0 до 9,9 включ.	± 20	-
	ФИсп-С4Н9ОН- 10	св. 3,2 до 10 млн^-1	св. 9,9 до 30,8	-	± 20
	ФИсп-С4Н9ОН- 40	от 0 до 9,7 млн^-1 включ.	от 0 до 29,9 включ.	± 20	-
	ФИсп-С4Н9ОН- 40	св. 9,7 до 40 млн^-1	св. 29,9 до 123,3	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
1-бутанол C4H9OH	ФИсп- C4H9OH-I00	от 0 до 10 млн^-1 включ.	от 0 до 30,8 включ.	± 20	-
1-бутанол C4H9OH	ФИсп- C4H9OH-I00	св. 10 до 100 млн^-1	св. 29,9 до 123,3	-	± 20
Диэтиламин C4H11N	ФИсп- C4H11N-10	от 0 до 3 млн^-1включ.	от 0 до 9,1 включ.	± 20	-
	ФИсп- C4H11N-10	св. 3 до 10 млн^-1	св. 9,1 до 30,4	-	± 20
	ФИсп- C4H11N-40	от 0 до 9,8 млн^-1 включ.	от 0 до 29,8 включ.	± 20	-
	ФИсп- C4H11N-40	св. 9,8 до 40 млн^-1	св. 29,8 до 121,6	-	± 20
	ФИсп- C4H11N-100	от 0 до 10 млн^-1 включ.	от 0 до 30,4 включ.	± 20	-
	ФИсп- C4H11N-100	св. 10 до 100 млн^-1	св. 30,4 до 304	-	± 20
Метанол CH3OH	ФИсп- CH3OH-10	от 0 до 3,75 млн^-1 включ.	от 0 до 4,98 включ.	± 15	-
	ФИсп- CH3OH-10	св. 3,75 до 10 млн^-1	св. 4,98 до 13,3	-	± 15
	ФИсп- СНзОН-40	от 0 до 11,2 млн^-1включ.	от 0 до 14,9 включ.	± 15	-
	ФИсп- СНзОН-40	св. 11,2 до 40 млн^-1	св. 14,9 до 53,2	-	± 15
	ФИсп- CH3OH-100	от 0 до 10 млн^-1 включ.	от 0 до 13,3 включ.	± 20	-
	ФИсп- CH3OH-100	св. 10 до 100 млн^-1	св. 13,3 до 133	-	± 20
Метилбензол (толуол) C7H8	ФИсп- C7H8-10	от 0 до 2 млн^-1включ.	от 0 до 7,66 включ.	± 20	-
	ФИсп- C7H8-10	св. 2 до 10 млн^-1	св. 7,66 до 38,3	-	± 20
	ФИсп- C7H8-40	от 0 до 13 млн^-1 включ.	от 0 до 49,8 включ.	± 15	-
	ФИсп- C7H8-40	св. 13 до 40 млн^-1	св. 49,8 до 153,3	-	± 15
	ФИсп- C7H8-100	от 0 до 13 млн^-1 включ.	от 0 до 49,8 включ.	± 15	-
	ФИсп- C7H8-100	св. 13 до 100 млн^-1	св. 49,8 до 383	_-	± 15
Фенол C6H5OH	ФИсп- C6H5OH-3	от 0 до 0,25 млн^-1включ.	от 0 до 0,98 включ.	± 20	-
Фенол C6H5OH	ФИсп- C6H5OH-3	св. 0,25 до 3 млн^-1	св. 0,98 до 11,74	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
Фенол C6H5OH	ФИсп- C6H5OH-10	от 0 до 2 млн^-1включ.	от 0 до 7,8 включ.	± 20	-
	ФИсп- C6H5OH-10	св. 2 до 10 млн^-1	св. 7,8 до 39,1	-	± 20
	ФИсп- C6H5OH-100	от 0 до 10 млн^-1 включ.	от 0 до 39,1 включ.	± 20	-
	ФИсп- C6H5OH-100	св. 10 до 100 млн^-1	св. 39,1 до 390	-	± 20
1,2-диметилбензол (О-КСИЛОЛ) O-C8H10	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-O- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-O- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
1,3-диметилбензол (м-ксилол) m-C8Hi0	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-m- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-m- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
1,4-диметилбензол (п-КСИлОл) P-C8H10	ФИсп-m- C8H10-10	от 0 до 2 млн^-1включ.	от 0 до 8,82 включ.	± 20	-
	ФИсп-m- C8H10-10	св. 2 до 10 млн^-1	св. 8,82 до 44,1	-	± 20
	ФИсп-p- C8H10-100	от 0 до 10 млн^-1 включ.	от 0 до 44,2 включ.	± 15	-
	ФИсп-p- C8H10-100	св. 10 до 100 млн^-1	св. 44,2 до 442	-	± 15
Гексафторид серы SF6	ФИсп-p- SF6-10	от 0 до 2 млн^-1включ.	от 0 до 12,16 включ.	± 20	-
	ФИсп-p- SF6-10	св. 2 до 10 млн^-1	св. 12,16 до 60,8	-	± 20
	ФИсп-p- SF6-100	от 0 до 10 млн^-1 включ.	от 12,16 до 60,8 включ.	± 20	-
	ФИсп-p- SF6-100	св. 10 до 100 млн^-1	св. 60,8 до 608	-	± 20
Фосфин РНз	ФИсп- PH3-10	от 0 до 1 млн^-1включ.	от 0 до 1,4 включ.	± 20	-
Фосфин РНз	ФИсп- PH3-10	св. 1 до 10 млн^-1	св. 1,4 до 14,1	-	± 20

Определяе мый компонент 1)	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяе мый компонент 1)	Тип сенсора	объемной доли, % (млн^- ¹)	массовой концентрации³⁾, мг/м³	приведенн ой к ВПИ	относит ельной
Нафталин С10Н8	ФИсп- C10H8-IO	от 0 до 3,7 млн^-1 включ.	от 0 до 19,7 включ.	± 20	-
Нафталин С10Н8	ФИсп- C10H8-IO	св. 3,7 до 10 млн^-1	св. 19,7 до 53,3	-	± 20
Бром ВГ2	ФИсп- Вг2-2	от 0 до 0,2 млн^-1 включ.	от 0 до 0,66 включ.	± 20	-
Бром ВГ2	ФИсп- Вг2-2	св. 0,2 до 2 млн^-1	св. 0,66 до 6,6	-	± 20
Аммиак NH3	ФИсп- NH3-100	от 0 до 20 млн^-1 включ.	от 0 до 14,2 включ.	± 15	-
	ФИсп- NH3-100	св. 20 до 100 млн^-1	св. 14,2 до 71	-	± 15
	ФИсп- NH3-IOOO	от 0 до 100 млн^-1 включ.	от 0 до 71 включ.	± 15	-
	ФИсп- NH3-IOOO	св. 100 до 1000 млн^-1	св. 71 до 710	-	± 15
Этантиол (этилмер-каптан) С2Н5SH	ФИсп- C2H5SH-10	от 0 до 0,4 млн^-1 включ.	от 0 до 1 включ.	± 20	-
	ФИсп- C2H5SH-10	св. 0,4 до 10 млн^-1	св. 1 до 25,8	-	± 20
	ФИсп- C2H5SH-20	от 0 до 2 млн^-1 включ.	от 0 до 5,16 включ.	± 20	-
	ФИсп- C2H5SH-20	св. 2 до 20 млн^-1	св. 5,16 до 51,6	-	± 20
Метантиол (метилмер-каптан) СНзSH	ФИсп- CH3SH-10	от 0 до 0,4 млн^-1 включ.	от 0 до 0,8 включ.	± 20	-
	ФИсп- CH3SH-10	св. 0,4 до 10 млн^-1	св. 0,8 до 20	-	± 20
	ФИсп- CH3SH-20	от 0 до 2 млн^-1 включ.	от 0 до 4 включ.	± 20	-
	ФИсп- CH3SH-20	св. 2 до 20 млн^-1	св. 4 до 40	-	± 20
Этилацетат C4H8O2	ФИсп- C4H8O2-100	от 0 до 13 млн^-1 включ.	от 0 до 47,6 включ.	± 20	-
Этилацетат C4H8O2	ФИсп- C4H8O2-100	св. 13 до 100 млн^-1	св. 47,6 до 366	-	± 20
Бутилацет ат C6H12O2	ФИсп- С6Н12О2-50	от 0 до 5 млн^-1 включ.	от 0 до 24,15 включ.	± 20	-
	ФИсп- С6Н12О2-50	св. 5 до 50 млн^-1	св. 24,15 до 241,5	-	± 20
	ФИсп- С6Н12О2-100	от 0 до 10 млн^-включ.	от 0 до 48,3 включ.	± 20	-
	ФИсп- С6Н12О2-100	св. 10 до 100 млн^-1	св. 48,3 до 483	-	± 20
Пропилен (пропен) СзНб	ФИсп- СзНб-10	от 0 до 2 млн^-1 включ.	от 0 до 3,5 включ.	± 15	-
	ФИсп- СзНб-10	св. 2 до 10 млн^-1	св. 3,5 до 17,5	-	± 15
	ФИсп- СзНб-100	от 0 до 10 млн^-1 включ.	от 0 до 17,5 включ.	± 20	-
	ФИсп- СзНб-100	св. 10 до 100 млн^-1	св. 17,5 до 175	-	± 20
	ФИсп- СзНб-300	от 0 до 50 млн^-1 включ.	от 0 до 93,5 включ.	± 15	-
	ФИсп- СзНб-300	св. 50 до 300 млн^-1	св. 93,5 до 561	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведе нной к ВПИ	относи тельно й
2,6-толуиленди-изоцианат СзСбНз (NCO)2	ФИсп-СзСбНз (NCO)2-1	от 0 до 0,1 млн^-1 включ.	от 0 до 0,72 включ.	± 20	-
2,6-толуиленди-изоцианат СзСбНз (NCO)2	ФИсп-СзСбНз (NCO)2-1	св. 0,1 до 1 млн^-1	св. 0,72 до 7,24	-	± 20
2,3-дитиабутан (диметилдисульфид) C2H6S2	ФИсп- С2Н6S2-2	от 0 до 0,35 млн^-1 включ.	от 0 до 1,37 включ.	± 20	-
	ФИсп- С2Н6S2-2	св. 0,35 до 2 млн^-1	св. 1,37 до 7,8	-	± 20
	ФИсп- С2Н6S2-10	от 0 до 2 млн^-1 включ.	от 0 до 7,8 включ.	± 20	-
	ФИсп- С2Н6S2-10	св. 2 до 10 млн^-1	св. 7,8 до 39,2	-	± 20
2,5-фурандион (малеиновый ангидрид) C4H2O3	ФИсп- С4Н2О3-3	от 0 до 0,25 млн^-1 включ.	от 0 до 1,02 включ.	± 20	-
	ФИсп- С4Н2О3-3	св. 0,25 до 3 млн^-1	св. 1,02 до 12,2	-	± 20
	ФИсп- C4H2O3-10	от 0 до 2 млн^-1 включ.	от 0 до 8,16 включ.	± 20	-
	ФИсп- C4H2O3-10	св. 2 до 10 млн^-1	св. 8,16 до 40,8	-	± 20
Дисульфид углерода (сероуглерод) CS2	ФИсп-CS2- 10	от 0 до 1 включ.	от 0 до 3,17 включ.	± 20	-
Дисульфид углерода (сероуглерод) CS2	ФИсп-CS2- 10	св. 1 до 10 млн^-1	св. 3,17 до 31,7	-	± 20
Ацетонитрил C2H3N	ФИсп- C2H3N-10	от 0 до 6 млн^-1 включ.	от 0 до 10,2 включ.	± 15	-
Ацетонитрил C2H3N	ФИсп- C2H3N-10	св. 6 до 10 млн^-1	св. 10,2 до 17,1	-	± 15
Циклогексан СбН12	ФИсп- СбН12-100	от 0 до 20 млн^-1 включ.	от 0 до 70 включ.	± 20	-
Циклогексан СбН12	ФИсп- СбН12-100	св. 20 до 100 млн^-1	св. 70 до 350	-	± 20
1,3-бутадиен (дивинил) С4Н6	ФИсп- С4Н6-500	от 0 до 50 млн^-1 включ.	от 0 до 112 включ.	± 20	-
1,3-бутадиен (дивинил) С4Н6	ФИсп- С4Н6-500	св. 50 до 500 млн^-1	св. 112 до 1125	-	± 20
н-гексан СбН14	ФИсп- C6H14-1000	от 0 до 84 млн^-1 включ.	от 0 до 301 включ.	± 20	-
н-гексан СбН14	ФИсп- C6H14-1000	св. 84 до 1000 млн^-1	св. 301 до 3584	-	± 20

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентрации ³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Арсин AsH3	ФИсп- AsH3 -3	от 0 до 0,1 млн^-1 включ.	от 0 до 0,32 включ.	± 20	-
	ФИсп- AsH3 -3	св. 0,1 до 3 млн^-1	св. 0,32 до 9,7	-	± 20
	ФИсп-AsH3 -10	от 0 до 2 млн^-1 включ.	от 0 до 6,48 включ.	± 20	-
	ФИсп-AsH3 -10	св. 2 до 10 млн^-1	св. 6,48 до 32,4	-	± 20
Диметил-сульфид C2H6S	ФИсп- C2H6S -5	от 0 до 1 млн^-1 включ.	от 0 до 2,58 включ.	± 20	-
	ФИсп- C2H6S -5	св. 1 до 5 млн^-1	св. 2,58 до 12,9	-	± 20
	ФИсп- C2H6S - 100	от 0 до 20 млн^-1 включ.	от 0 до 51,6 включ.	± 20	-
	ФИсп- C2H6S - 100	св. 20 до 100 млн^-1	св. 51,6 до 258	-	± 20
Этилен C2H4	ФИсп- C2H4 - 300	от 0 до 20 млн^-1 включ.	от 0 до 23,4 включ.	± 20	-
	ФИсп- C2H4 - 300	св. 20 до 300 млн^-1	св. 23,4 до 351	-	± 20
	ФИсп- C2H4 - 1800	от 0 до 100 млн^-1 включ.	от 0 до 117 включ.	± 20	-
	ФИсп- C2H4 - 1800	св. 100 до 1800 млн^-1	св. 117 до 2106	-	± 20
Тетрафторэтан C2F4	ФИсп- C2F4-10	от 0 до 2 млн^-1 включ.	от 0 до 8,32 включ.	± 20	-
	ФИсп- C2F4-10	св. 2 до 10 млн^-1	св. 8,32 до 41,6	-	± 20
	ФИсп- C2F4-100	от 0 до 10 млн^-1 включ.	от 0 до 41,6 включ.	± 20	-
	ФИсп- C2F4-100	св. 10 до 100 млн^-1	св. 41,6 до 416	-	± 20
Акрилонитрил C3H3N	ФИсп- C3H3N-10	от 0 до 0,7 млн^-1 включ.	от 0 до 1,45 включ.	± 20	-
Акрилонитрил C3H3N	ФИсп- C3H3N-10	св. 0,7 до 10 млн^-1	св. 1,45 до 22,1	-	± 20
Муравьиная кислота CH2O2	ФИсп- CH2O2-10	от 0 до 0,5 млн^-1 включ.	от 0 до 0,96 включ.	± 20	-
Муравьиная кислота CH2O2	ФИсп- CH2O2-10	св. 0,5 до 10 млн^-1	св. 0,96 до 19,1	-	± 20
н-гептан С7Н16	ФИсп- С7Н16- 500	от 0 до 50 млн^-1 включ.	от 0 до 208 включ.	± 15	-
	ФИсп- С7Н16- 500	св. 50 до 500 млн^-1	св. 208 до 2084	-	± 15
	ФИсп-С7Н16-2000	от 0 до 100 млн^-1 включ.	от 0 до 416 включ.	± 15	-
	ФИсп-С7Н16-2000	св. 100 до 2000 млн^-1	св. 416 до 8334	-	± 15

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент¹⁾	Тип сенсора	объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведен ной к ВПИ	относ итель ной
2-пропанон (ацетон) СзНбО	ФИсп- СзНбО-1000	от 0 до 80 млн^-1 включ.	от 0 до 193 включ.	± 15	-
2-пропанон (ацетон) СзНбО	ФИсп- СзНбО-1000	св. 80 до 1000 млн^- 1	св. 193 до 2415	-	± 15
1,2-дихлорэтан C2H4CI2	ФИсп- С2Н4С12-20	от 0 до 2 млн^-1включ.	от 0 до 8,23 включ.	± 20	-
1,2-дихлорэтан C2H4CI2	ФИсп- С2Н4С12-20	св. 2 до 20 млн^-1	св. 8,23 до 82,3	-	± 20
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	ФИсп- С4Н10О2-20	от 0 до 2 млн^-1включ.	от 0 до 7,5 включ.	± 20	-
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	ФИсп- С4Н10О2-20	св. 2 до 20 млн^-1	св. 7,5 до 75	-	± 20
Диметиловый эфир C2H6O	ФИсп- C2H6O-500	от 0 до 100 млн^-1 включ.	от 0 до 192 включ.	± 15	-
Диметиловый эфир C2H6O	ФИсп- C2H6O-500	св. 100 до 500 млн^- 1	св. 192 до 958	-	± 15
2-метилпропан (изобутан) i-C4H10	ФИсп-i- C4H10-1000	от 0 до 100 млн^-1 включ.	от 0 до 241 включ.	± 15	-
2-метилпропан (изобутан) i-C4H10	ФИсп-i- C4H10-1000	св. 100 до 1000 млн^-1	св. 241 до 2417	-	± 15
2-метил-1-пропанол (изобутанол) i-C4H9OH	ФИсп-i- C4H9OH-20	от 0 до 3 млн^-1включ.	от 0 до 9,2 включ.	± 20	-
2-метил-1-пропанол (изобутанол) i-C4H9OH	ФИсп-i- C4H9OH-20	св. 3 до 20 млн^-1	св. 9,2 до 61,6	-	± 20
Циклогексанон СбН10О	ФИсп- C6H10O-20	от 0 до 2 млн^-1включ.	от 0 до 7 включ.	± 20	-
Циклогексанон СбН10О	ФИсп- C6H10O-20	св. 2 до 20 млн^-1	св. 7 до 70	-	± 20
2-бутанон (метилэтил-кетон) C4H8O	ФИсп- C4H8O-500	от 0 до 60 млн^-1 включ.	от 0 до 180 включ.	± 15	-
2-бутанон (метилэтил-кетон) C4H8O	ФИсп- C4H8O-500	св. 60 до 500 млн^-1	св. 180 до 1500	-	± 15
Tетраэтилортоси ликат (TEOС) C8H20O4Si	ФИсп-C8H20O4Si- 10	от 0 до 2 млн^-1включ.	от 0 до 17,3 включ.	± 20	-
Tетраэтилортоси ликат (TEOС) C8H20O4Si	ФИсп-C8H20O4Si- 10	св. 2 до 10 млн^-1	св. 17,3 до 86,6	-	± 20

Окончание таблицы 6

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений²⁾ содержания определяемого компонента		Пределы допускаемой основной погрешности, %
		объемной доли, % (млн^-1)	массовой концентра-ции³⁾, мг/м³	приведе нной к ВПИ	относит ельной
Акролеин C3H4O	ФИсп- C3H4O-I0	от 0 до 2 млн^-1включ.	от 0 до 4,98 включ.	± 20	-
		св. 2 до 10 млн^-1	св. 4,98 до 24,9	-	± 20
¹⁾ - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; ²⁾ -пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: С = Х-М/Vm, где С - массовая концентрация компонента, мг/м³; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 7 - Метрологические характеристики газоанализаторов с полупроводниковым сенсором

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Водород H2	ППсп-Н2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)	± 0,2 % (± 5 % НКПР)
	ППсп-Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	± 0,2 (± 5 % НКПР)
	ППсп-Н2-20 %	от 0 до 20 %	± 0,5 %с
Метан CH4	ППсп-СН4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	± 0,22 %с (± 5 % НКПР)
	ППсп-СН4-50Т	от 0 до 2,2 % (от 0 до 50 % НКПР)	± 0,13 %с (± 3 % НКПР)
	ППсп-СН4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	± 0,22 %С (± 5 % НКПР)
Этилен C2H4	ППсп-С2Н4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)	± 0,12 % (± 5 % НКПР)
Этилен C2H4	П^1сп-С2Н4-50	0 до 1,15 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Пропан C3H8	ППсп-СзН8-100	0 до 1,7 %с (от 0 до 100 %с НКПР)	± 0,085 % (± 5 % НКПР)
	ППсп-СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,051 % (± 3 % НКПР)
	ППсп-СзН8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 % (± 5 % НКПР)
н-бутан C4H10	ППСП-С4Н10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	± 0,07 % (± 5 % НКПР)
н-бутан C4H10	ППсп-С4Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 % (± 5 % НКПР)
1-бутен C4H8	ППСП-С4Н8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 % (± 5 % НКПР)
1-бутен C4H8	П^1сп-С4Н8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	ППcn-i-C4H1o-1OO	от 0 до 1,30 % (от 0 до 100 % НКПР)	± 0,065 (± 5 % НКПР)
2-метилпропан (изобутан) i-C4Hi0	П^lcn-i-C4H1o-5O	от 0 до 0,65 % (от 0 до 50 % НКПР)	± 0,065 (± 5 % НКПР)
н-пентан C5H12	ППСП-С5Н12-1ОО	от 0 до 1,1 % (от 0 до 100 % НКПР)	± 0,055 (± 5 % НКПР)
н-пентан C5H12	ППсп-С5Н12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	± 0,055 (± 5 % НКПР)
Циклопентан С5Н10	ППсп-С5Н1о-1ОО	от 0 до 1,4 % (от 0 до 100 % НКПР)	± 0,07 %с (± 5 % НКПР)
Циклопентан С5Н10	П^1сп-С5Н1о-5О	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)
н-гексан СбН14	ППсп-СбН14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 (± 5 % НКПР)
н-гексан СбН14	ППсп-СбН14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 (± 5 % НКПР)
Циклогексан СбН12	ППсп-СбН12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 % (± 5 % НКПР)
Циклогексан СбН12	П^1сп-СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этан C2H6	ППсп-С2Нб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	± 0,12 % (± 5 % НКПР)
Этан C2H6	П^1сп-С2Нб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 % (± 5 % НКПР)
Метанол СНзОН	ППсп-СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	± 0,3 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Бензол	ППсп-СбНб-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	± 0,06 % (± 5 % НКПР)
СбНб	ППсп- СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 % (± 5 % НКПР)
Пропилен (пропен) СзНб	ППсп-СзНб-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	± 0,1 % (± 5 % НКПР)
Пропилен (пропен) СзНб	ППсп-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Этанол С2Н5ОН	ППсп-С2Н5ОН-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	± 0,16 % (± 5 % НКПР)
н-гептан	ППсп-С7Н1б-100	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (± 5 % НКПР)
С7Н16	ППсп-С7Н1б-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	± 0,042 % (± 5 % НКПР)
Оксид этилена С2Н4О	ППсп-С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	± 0,13 (± 5 % НКПР)
Оксид этилена С2Н4О	ППсп-С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
2-пропанон (ацетон) СзНбО	ППсп-СзНбО-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	± 0,13 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	ППсn-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	± 0,08 (± 5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	П^lсn-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 (± 5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	ППсп-С5Н8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	± 0,085 (± 5 % НКПР)
2-метил- 1,3-бутадиен (изопрен) C5H8	П^1сп-С5Н8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Ацетилен С2Н2	ППсп-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	± 0,12 % (± 5 % НКПР)
Акрилонитрил C3H3N	ППсn-CзHзN-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	± 0,14 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ППсп-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	± 0,05 % (± 5 % НКПР)
Метилбензол (толуол) С7Н8	ППсп-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	± 0,05 % (± 5 % НКПР)
Этилбензол С8Н10	П^1сп- С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	± 0,024 % (± 3 НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента^2)з)	Пределы допускаемой основной абсолютной погрешности
н-октан C8Hl8	ППсп-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	± 0,04 % (± 5 % НКПР)
Этилацетат С4Н8О2	ППсп-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	± 0,1 % (± 5 % НКПР)
Бутилацетат С6Н12О2	ППсп-СбН12О2-25Т	от 0 до 0,3 % (от 0 до 25 % НКПР)	± 0,0З6 % (± 3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ППсп-С4Нб-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	± 0,07 (± 5 % НКПР)
1,2-дихлорэтан C2H4CI2	ППсп-С2Н4С12-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	± 0,З1 (± 5 % НКПР)
Диметилсульфид C2H6S	ППсn-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	± 0,11 (± 5 % НКПР)
1-гексен СбН12	П^1сп-СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	± 0,06 %С (± 5 % НКПР)
2-бутанол (вторбутанол) sЭХ-C4H9OH	ППсn-sЭХ-С4Н9ОН- 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	± 0,051 % (± 3 % НКПР)
Винилхлорид С2Н3С1	ППсп-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	± 0,18 % (± 5 % НКПР)
Циклопропан СзНб	ППсп-СзНб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	± 0,12 (± 5 % НКПР)
Циклопропан СзНб	ППсп-СзНб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	± 0,12 (± 5 % НКПР)
Диметиловый эфир С2НбО	ППсп-С2НбО-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	± 0,14 %с (± 5 % НКПР)
Диэтиловый эфир С4Н10О	ППсп-С4Н10О-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	± 0,085 (± 5 % НКПР)
Оксид пропилена СзНбО	ППсп-СзНбО-50	от 0 до 0,95 % (от 0 до 50 % НКПР)	± 0,095 (± 5 % НКПР)
Хлорбензол C6H5CI	ППсп-СбН5С1-38,4Т	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	± 0,0З9 (± 3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	ППсп-С4Н8О-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	± 0,075 (± 5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH	ППсп-tert- С4Н9ОH-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	± 0,09 % (± 5 % НКПР)
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	ППсп-tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	± 0,08 % (± 5 % НКПР)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾		Пределы допускаемой основной абсолютной погрешности
1,4-диметилбензол (п-ксилол) p-C8Hl0	ППсп-р-С8Н10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)		± 0,027 % (± 3 % НКПР)
1,2-диметилбензол (о-ксилол) О-С8Н10	ППсп-о-С8Н10-2ОТ	от 0 до 0,2 % (от 0 до 20 % НКПР)		± 0,03 % (± 3 % НКПР)
2-пропанол (изопропанол) i-C3H7OH	ППсп-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)		± 0,1 % (± 5 % НКПР)
Октен С8Н16	ППсп-С8Н1б-33,3Т	от 0 до 0,3 % (от 0 до 33,3 % НКПР)		± 0,027 (± 3 % НКПР)
2-метилбутан (изопентан) i-C5Hi2	П^lсп-i-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)		± 0,065 (± 5 % НКПР)
Метантиол (метилмеркаптан) CH3SH	ППсп-СНзSH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)		± 0,21 (± 5 % НКПР)
Этантиол (этилмеркаптан) C2H5SH	П^1сп- C2H5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)		± 0,14 % (± 5 % НКПР)
Ацетонитрил C2H3N	ППсп-С2НзN-50	от 0 до 1,5 % (от 0 до 50 % НКПР)		± 0,15 % (± 5 % НКПР)
2,3-дитиабутан (диметилдисульфид) C2H6S2	П^1сп- C2H6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)		± 0,055 % (± 5 % НКПР)
Бензин⁴⁾⁵⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Дизельное топливо⁴⁾⁶⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Керосин⁴⁾⁷⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Уайт-спирит⁴⁾⁸⁾	ППсп -СН-ПН-50	от 0 до 50 % НКПР		± 5 % НКПР
Сумма углеводородов по метану С2-С10 (поверочный компонент - метан)	ППсп-С2С1оСН4-5О	от 0 до 2,2 % (от 0 до 50 % НКПР)		± 0,22 % (± 5 % НКПР)
	ППсп -C2C1OCH4-IOO	от 0 до 4,4 % (от 0 до 100 % НКПР)		± 0,22 % (± 5 % НКПР)
	ПИсп - С2С10СН4- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ.	± 50 мг/м³
	ПИсп - С2С10СН4- 3000	от 0 до 3000 мг/м³	св. 500 до 3000 мг/м³	± (0,152^X - 15,6) мг/м³

Окончание таблицы 7

Определяемый компонент¹⁾

Модификация сенсора

Сумма углеводородов

С2-С10

(поверочный

компонент -пропан)

^ППсп ^-

C2C10C3H8-50

^ППсп ^-

C2C10C3H8-100

ППсп - C2C10

C3H8-3000

Диапазон измерений объемной доли определяемого компонента²⁾³⁾от 0 до 0,85 %

(от 0 до 50 % НКПР) от 0 до 1,7 %

(от 0 до100 % НКПР)

от 0 до

3000 мг/м³

от 0 до 500 мг/м³ включ.

св. 500 до 3000 мг/м³

Пределы допускаемой основной абсолютной погрешности

± 0,085 % (± 5 % НКПР)

± 50 мг/м³

± (0,152-X - 15,6) мг/м³

¹⁾ - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным с ГОСТ Р 8.563-2009;
²⁾ - диапазон показаний выходных сигналов соответствует диапазону НКПР или диапазону измерений;
³⁾ - значения НКПР для горючих газов и паров в с ГОСТ Р МЭК 31610.20-1-2020;
⁴⁾ - пары нефтепродуктов являются смесью углеводородов, поэтому по конкретной марке топлива, с указанием марки в паспорте на прибор;
⁵⁾ - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;
⁶⁾ - пары дизельного топлива по ГОСТ 305-2013, ГОСТ

ГОСТ 52368-2005;

⁷⁾ - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;
⁸⁾ - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси,

в соответствии

от 0 до 100 %

соответствии

калибруются

32511-2013,

мг/м³.

Таблица 8 - Дополнительные метрологические характеристики

Наименование характеристики		Значение
Время установления показаний Т0,9, с, не более¹⁾
- для инфракрасного сенсора		5
- для термокаталитического сенсора		10
- для электрохимического сенсора		15
- для фотоионизационного сенсора		15
- для полупроводникового сенсора		20
Пределы допускаемой дополнительной погрешности от изменения температуры
окружающей среды от нормальной²⁾ на каждые 10 °С, в долях от	пределов	± 0,25
допускаемой основной погрешности
¹⁾ - без учета установленных защитных фильтров; ²⁾ - нормальные условия измерений:
- температура окружающей среды, °С	от +15 до +25
- диапазон изменения относительной влажности окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	101,3 ± 4,0

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 10 N	185,5х142х71,5
- для модификации ТОП-СЕНС N	205х142х90
- для модификации ТОП-СЕНС 4100 S	140х203х100
- для модификации ТОП-СЕНС 4100 G	145х204х100
- для модификаций ТОП-СЕНС 1000, ТОП-СЕНС F	273,2х186х93
- для модификации ТОП-СЕНС 500	310x124x132
Масса, кг, не более: - для модификации ТОП-СЕНС 10 N	1
- для модификации ТОП-СЕНС N	1,2
- модификаций ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G	2
- модификаций ТОП-СЕНС 1000, ТОП-СЕНС F	3
- модификации ТОП-СЕНС 500	5,7
Параметры электрического питания: Напряжение питания от сети переменного тока частотой 50 Гц, В, не более	220
Напряжение питания от сети постоянного тока, В	от 15 до 30
Номинальная потребляемая мощность, Вт	от 3 до 10
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N	от -55 до +60
- для модификации ТОП-СЕНС 500	от -60 до +70
- относительная влажность, % (без конденсации влаги), не более	98
- атмосферное давление, кПа	от 84,0 до 106,4
Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500	1Ex db IIC T4 Gb X
Степень защиты IP по ГОСТ 14254-2015: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500	IP68
Средний срок службы, лет	12
Средняя наработка на отказ, ч	35000

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 210	102х56х26
- для модификации ТОП-СЕНС 260	109х64х30
- для модификации ТОП-СЕНС 310	125х64х30
- для модификации ТОП-СЕНС 360	121х67х36
- для модификации ТОП-СЕНС 380	159х82х40
- для модификации ТОП-СЕНС 610	171х95х43
- для модификации ТОП-СЕНС 510	227х71х35
Масса, кг, не более - для модификации ТОП-СЕНС 210	0,12
- для модификации ТОП-СЕНС 260	0,20
- для модификаций ТОП-СЕНС 310, ТОП-СЕНС 510	0,22
- для модификаций ТОП-СЕНС 360, ТОП-СЕНС 380	0,38
- для модификации ТОП-СЕНС 610	0,40
Параметры электрического питания: Номинальное напряжение батареи, В	от 3,7 до 6
Тип батареи	Li-ion
Емкость батареи, мАч	от 1200 до 5000
Время работы без подзарядки аккумулятора, ч, не менее	8
	(до 500, при работе
	только
	электрохимических
	сенсоров)
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС - для модификаций ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610	от -45 до +60
- для модификации ТОП-СЕНС 510	от -40 до +50
- относительная влажность, % (без конденсации влаги), не более - атмосферное давление, кПа	98
	от 84,0 до 106,4
Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610	0Ex da ia IIC T3 Ga X
- для модификации ТОП-СЕНС 210	0Ex ia IIC T4 Ga X
- для модификации ТОП-СЕНС 510	1Ex ib IIC T4 Gb X
Степень защиты IP по ГОСТ 14254-2015 - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, для модификации, ТОП-СЕНС 610	IP67
- для модификаций ТОП-СЕНС 210	IP66
- для модификаций ТОП-СЕНС 510	IP65
Средний срок службы, лет	10
Средняя наработка на отказ, ч.	30000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским методом.

Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор	ТОП-СЕНС	1 шт.
Руководство по эксплуатации	ГАТС.0402089.002-2022 РЭ	1 экз.¹⁾
Паспорт	ГАТС.0402089.002-2022 ПС	1 экз.
Упаковка	-	1 шт.
Программное обеспечение (ПО)	-	1 шт. ²⁾
Калибровочная насадка	-	1 шт.
Коммуникационный кабель	-	1 шт.²⁾
Зарядное устройство	-	1 шт.
¹⁾ один экземпляр на партию;
²⁾ поставляется по отдельному заказу
Таблица 12 - Комплектность средства измерений газоанализаторов ТОП-СЕНС в стационарном
исполнении
Наименование	Обозначение	Количество
Газоанализатор	ТОП-СЕНС	1 шт.
Руководство по эксплуатации	ГАТС.0402089.002-2022 РЭ	1 экз.¹⁾
Паспорт	ГАТС.0402089.002-2022 ПС	1 экз.
Упаковка	-	1 шт.
Программное обеспечение (ПО)	-	1 шт.²⁾
Пульт управления	-	1 шт.
Калибровочная насадка	-	1 шт.
Козырек защиты от атмосферных осадков и солнца	-	1 шт.²⁾
Комплект для монтажа на трубу	-	1 шт. ²⁾
Комплект для монтажа в воздуховоде	-	1 шт. ²⁾
Кабельный ввод	-	1 шт. ²⁾
Заглушка	-	1 шт. ²⁾
Разъем для HART-коммуникатора	-	1 шт. ²⁾
Поточная насадка для технологических сред	-	1 шт. ²⁾
Светозвуковой оповещатель	-	1 шт. ²⁾
Сенсорная плата (ТОП-СЕНС СП)	-	1 шт. ²⁾

¹⁾ один экземпляр на партию;
²⁾ поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство газоанализаторов ТОП-СЕНС» документа ГАТС.0402089.002-2022 РЭ «Газоанализаторы ТОП-СЕНС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГАТС.0402089.002-2022 ТУ. Газоанализаторы ТОП-СЕНС. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС»

(ООО «ПКФ ТОП-СЕНС»)

ИНН 5001104410

Юридический адрес: 109382, Россия, г. Москва, ул. Судакова, д.10, офис 520

Телефон: +7 (495) 66-46-911

E-mail: info@topsense.su

Изготовители

Общество с ограниченной ответственностью «ПКФ ТОП-СЕНС»

(ООО «ПКФ ТОП-СЕНС»)

ИНН 5001104410

Юридический адрес: 109382, Россия, г. Москва, ул. Судакова, д.10, офис.520

Адрес места осуществления деятельности: 121205, г. Москва, Западный административный округ, Можайский р-он, Инновационный Центр Сколково, Большой б-р, д. 42, стр. 1

Общество с ограниченной ответственностью «ТОП-СЕНС» (ООО «ТОП-СЕНС») ИНН 9719025018

Адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, ул. 5-я Парковая, д. 33, подв. 0, помещ. 2

Телефон: +7 (495) 66-46-911

E-mail: info@topsense.su

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Россия, Московская область, г. Чехов,

Симферопольское ш., д. 2, Литера А, помещ. I

Адрес: 355021, Россия, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495)-108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.313733

Техническая поддержка

1270 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1606 от 06.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1270 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1606 от 06.08.2025

Текст приказа Росстандарта № 1606 от 06.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
