ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2022 г. № 2102

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» августа 2022 г. № 2102

Лист № 1 Регистрационный № 47370-11 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-3

Установки поверочные СПУ-3 предназначены для поверки счетчиков газа типа G1,6; G2,5; G4; G6 и G10, G16, G25, соответствующих ГОСТ Р 50818, а также счетчиков газа других типов в диапазоне воспроизводимых расходов установки.

Принцип действия установок основан на линейной зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода газа.

Колебания струи преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установки. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа и регистрируется с нарастающим итогом.

Поверка счетчиков (расходомеров) газа основана на сопоставлении результатов одновременных измерений объема (расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой, включенной последовательно в измерительную магистраль.

Установки имеют в своем составе:

- преобразователь расхода;

- датчик избыточного (абсолютного) давления ДИ-415 (ДА-415) (Госреестр СИ № 36555-07);

- термометр сопротивления ДТС (Госреестр СИ № 28354-10);

а также:

- вычислитель расхода (далее ВР) с кнопочным полем и жидкокристаллическим индикатором, осуществляющий архивирование в энергонезависимой памяти, отображающий информацию о результатах измерений объема (расхода), температуры и давления газа, а также передачу архивной информации и параметров настройки на принтер (при его наличии);

- аккумуляторную батарею;

- зарядное устройство.

В архив записываются и могут быть распечатаны:

- тип, заводской номер установки;

- номер протокола (индивидуальный для каждого поверяемого счетчика газа);

- время и дата проведения поверки;

- объемы, температуры, давления, на которых проводились измерения;

- погрешность поверяемого счетчика газа.

Установки выпускаются в трех модификациях, указанных в таблице 1.

Таблица 1

Установки выпускаются в двух исполнениях в зависимости от диапазона избыточного давления газа до 50 (300) кПа.

На рисунке 1 приведен общий вид установки поверочной СПУ-3.

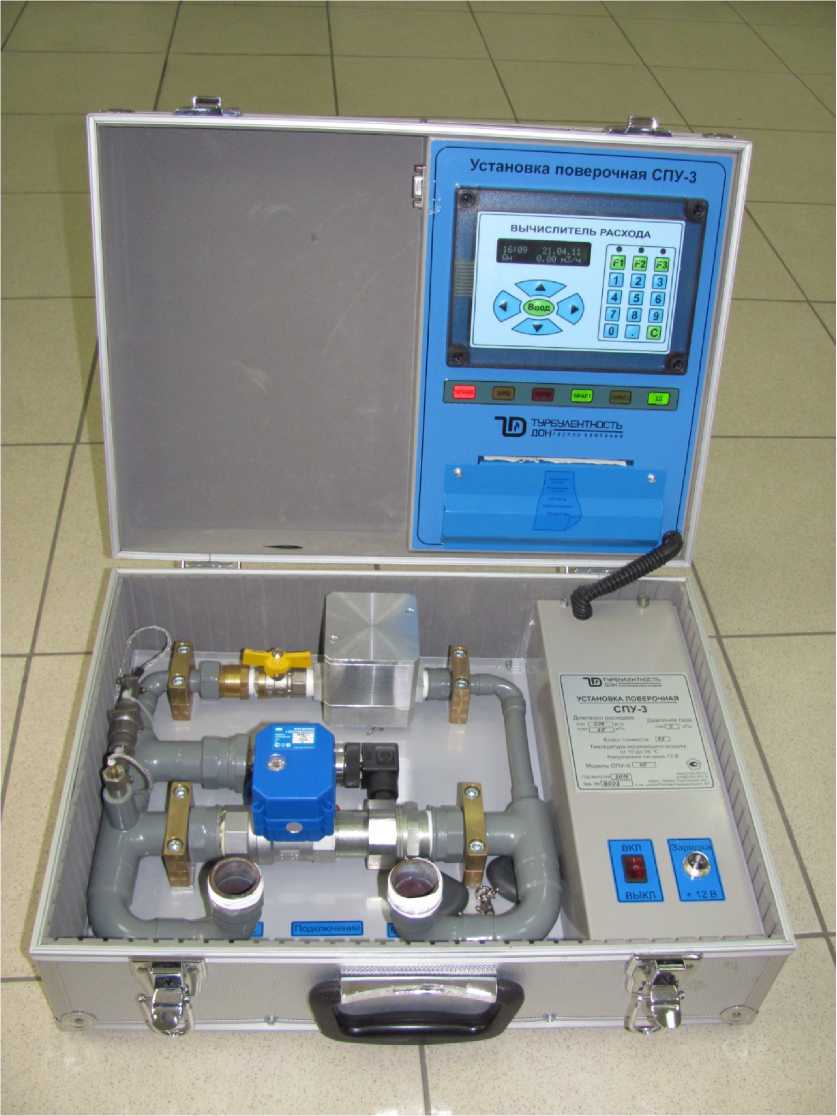

Рисунок 1- Общий вид установки поверочной СПУ-3

На рисунках 2 и 3 приведены схемы пломбировки и обозначение мест для нанесения пломб и наклеек в целях предотвращения несанкционированной настройки и вмешательства.

Пломбы предприятия - изготовителя способом давления на специальную мастику наносятся:

• - в любое из установленных мест на вычислителе расхода установок - рис. 2 (п1);

• - в места, указанные на рис.3 (п1) - для предотвращения доступа к электронным частям установок.

Наклейки из легко разрушаемого материала наносятся в местах, препятствующих снятию и замене датчиков температуры и давления и доступу к механическим частям установок (рис.3, п2).

Поверительное клеймо способом давления на специальную мастику наносится по диагонали от пломбы предприятия - изготовителя на вычислителе расходов установки (п1 рис.1)

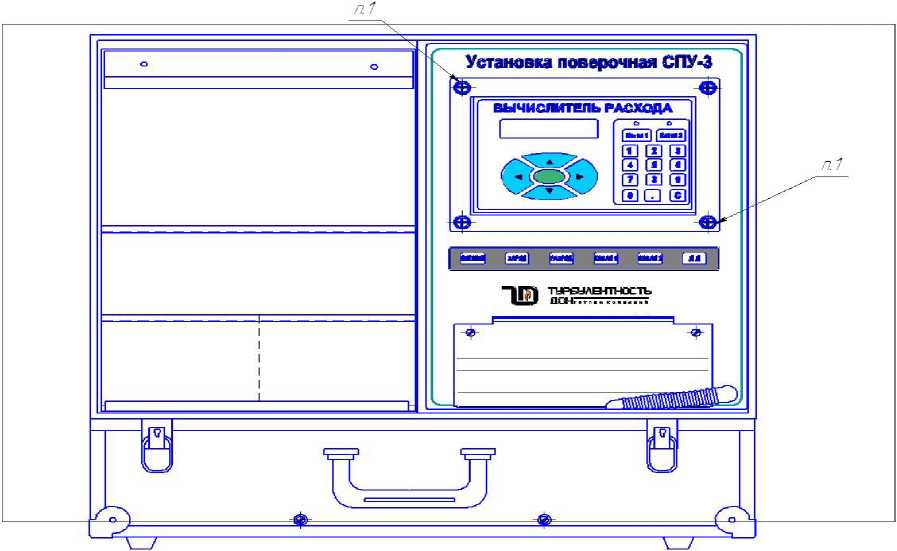

Рисунок 2 - Схема пломбирования вычислителя расхода установок

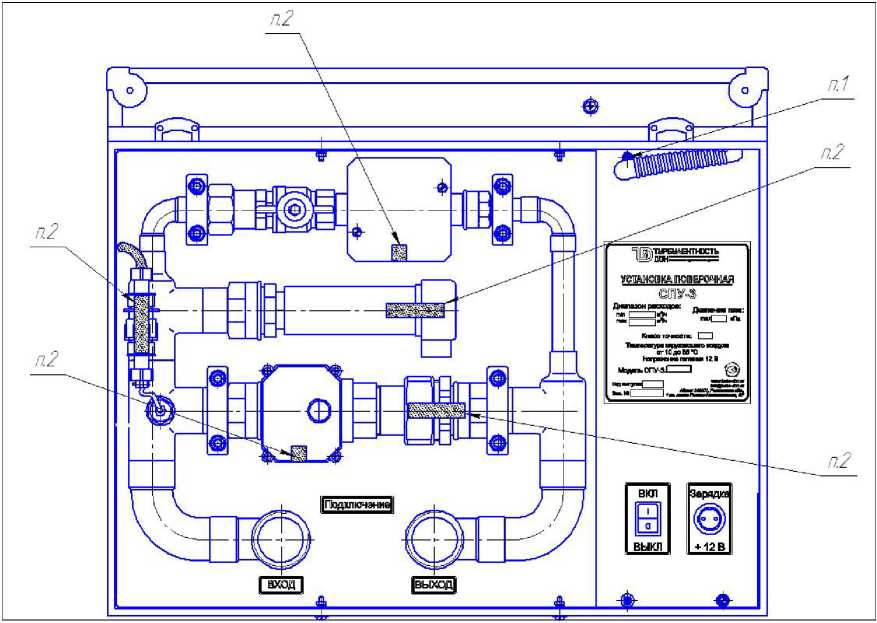

Рисунок 3 - Схема пломбирования установок

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, её хранение, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между установкой и внешними устройствами.

Идентификационные данные ПО приведены в таблице 1:

Таблица 1

Недопустимое влияние на метрологически значимое ПО установки через интерфейс связи (импульсный выход) отсутствует. Программное обеспечение установки не оказывает влияния на метрологические характеристики.

Защита программного обеспечения установки от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Таблица 2

наносится на лицевую панель ВР методом анодирования и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений Комплект поставки установки приведен в таблице 3.

Таблица 3

содержатся в документе «Рекомендация. ГСИ. Объем газа. Методика измерений при помощи установки поверочной СПУ-3.

ГОСТ Р 8.618-2006 Государственная поверочная схема для средств измерений объемного и массового расхода газа;

ТУ 4381-006-70670506-2011 Установка поверочная СПУ-3. Технические условия.

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»

ИНН 6141021685

Адрес юридический: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Адрес фактический (производство): 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80, 203-77-81

E-mail: info@turbo-don.ru.

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт расходометрии» (ФГУП «ВНИИР)

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Телефон: (843)272-70-62

Факс 272-00-32

E-mail: vniirpr@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.
