Приложение А (обязательное)

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «15» декабря 2022 г. 3188

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АМПЛИТУДЫ УЛЬТРАЗВУКОВОГО СМЕЩЕНИЯ, КОЛЕБАТЕЛЬНОЙ СКОРОСТИ ПОВЕРХНОСТИ ТВЕРДЫХ СРЕД И КОЭФФИЦИЕНТА ЭЛЕКТРОАКУСТИЧЕСКОГО ПРЕОБРАЗОВАНИЯ

• 1.1. Настоящая государственная поверочная схема распространяется на средства измерений амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования и устанавливает порядок передачи единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования от Государственного первичного эталона единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования ГЭТ 194-2022 с помощью рабочих эталонов - средствам измерений с указанием погрешностей и основных методов передачи единиц величин.

Для всех средств измерений допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено настоящей поверочной схемой.

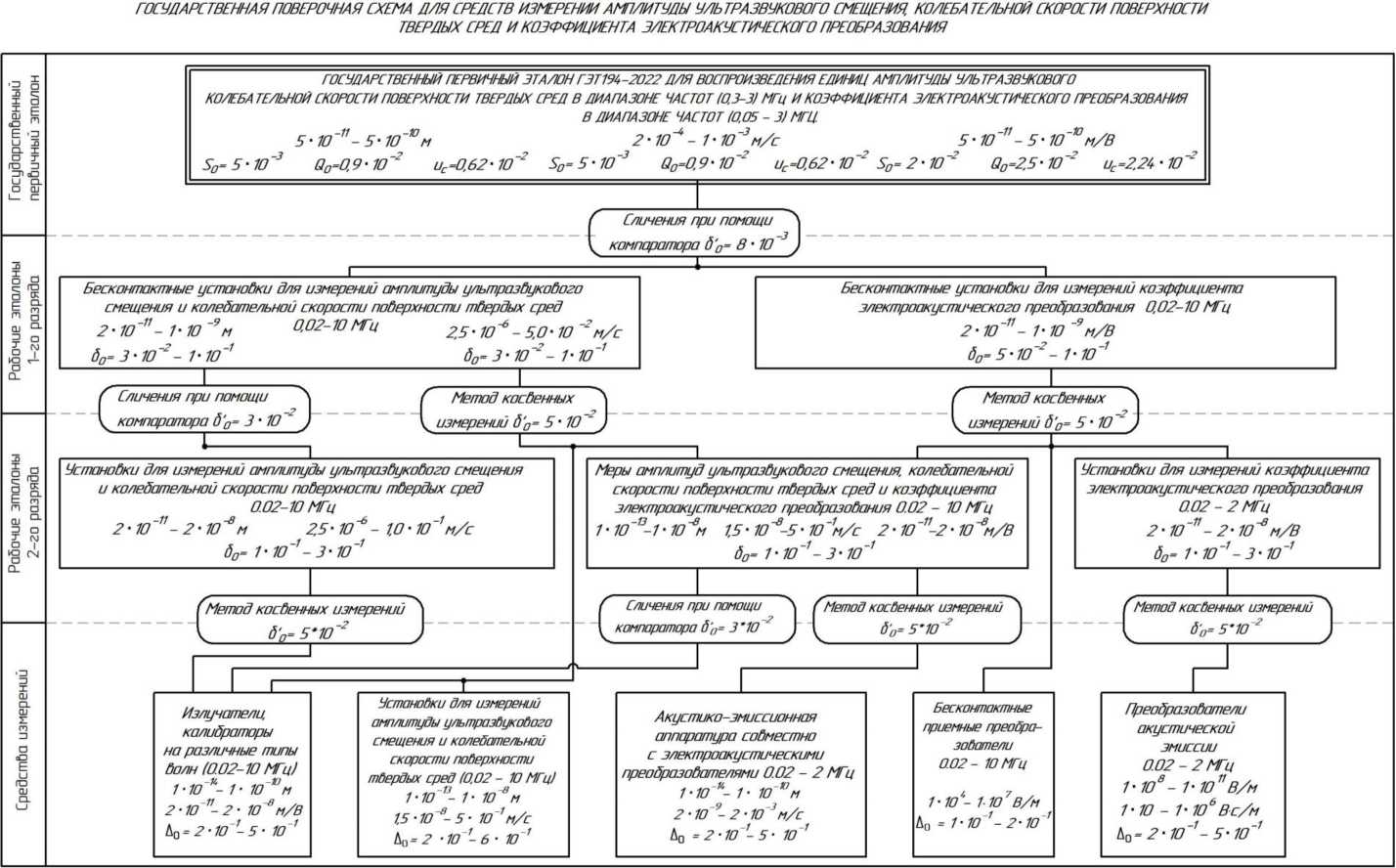

Графическая часть государственной поверочной схемы представлена в приложении А.

• 2.1. В настоящей государственной поверочной схеме применены следующие обозначения и сокращения:

ГПЭ - Государственный первичный эталон.

МСУП - Мера смещения ультразвуковая продольной волны.

МСУР - Мера смещения ультразвуковая волны Рэлея.

МСУС - Мера смещения ультразвуковая стержневая.

ПФАП-П - Преобразователь-формирователь акустического поля продольной волны.

ПФАП-Р - Преобразователь-формирователь акустического поля волны Рэлея.

УАППА - Установка для аттестации приемных преобразователей акустической эмиссии.

УПФАП - Установка для аттестации приемных преобразователей акустической эмиссии на базе ПФАП.

• 3.1. В состав Государственного первичного эталона единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования ГЭТ 194-2022 входят:

  • 3.1.1. Эталонная установка «Амплитуда» для измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых сред, включающая:

    • 3.1.1.1. Оптическую бесконтактную интерферометрическую систему регистрации ультразвуковых колебаний, состоящую из: одномодового гелий-неонового лазера; двухлучевого лазерного интерферометра; оптического стола с виброакустической развязкой; фотоприемного модуля.

    • 3.1.1.2. Контрольно-измерительную стойку с радиоэлектронной аппаратурой, состоящую из:

калибратора переменного напряжения широкополосного; генератора сигналов специальной формы (два прибора); прибора для поверки аттенюаторов;

вольтметра универсального цифрового (два прибора); селективного микровольтметра;

частотомера электронно-счетного; микроамперметра;

вольтметра универсального.

• 3.1.1.3. Осциллограф.

• 3.1.1.4. Эталонный электроакустический преобразователь.

• 3.1.1.5. Измеритель температуры и влажности окружающего воздуха.

• 3.1.1.6. Персональный компьютер с программным обеспечением.

• 3.1.1.7. Вспомогательные устройства и специальные сооружения.

• 3.1.2. Эталонная установка «Коэффициент» для измерений коэффициента электроакустического преобразования, включающая:

  • 3.1.2.1. Интерферометрическую измерительную установку, состоящую из: лазера полупроводникового одночастотного одномодового; двухлучевого лазерного интерферометра;

фотоприемного модуля;

стола с виброакустической развязкой.

• 3.1.2.2. Измерительную стойку с радиоэлектронными приборами, состоящую из:

калибратора переменного напряжения широкополосного; генератора сигналов специальной формы;

прибора для поверки аттенюаторов; вольтметра универсального;

анализатора спектра; магазина затуханий; аттенюатора ступенчатого.

• 3.1.2.3. Осциллограф цифровой запоминающий.

• 3.1.2.4. Эталонные электроакустические преобразователи (комплект: два преобразователя).

• 3.1.2.5. Измеритель температуры и влажности окружающего воздуха.

• 3.1.2.6. Персональный компьютер с программным обеспечением.

• 3.1.2.7. Вспомогательные устройства и специальные сооружения.

• 3.2. ГПЭ воспроизводит единицу амплитуды ультразвукового смещения поверхности твердых сред в диапазоне от 5 • 10^-11 до 5 • 10^-10 м (на дискретных частотах в диапазоне частот от 0,3 до 3 МГц) с относительным средним

квадратическим отклонением результата измерений S0, не превышающим 5 • 10^-3 при 49 независимых наблюдениях, и доверительными границами относительной неисключенной систематической погрешности   ©о,

не превышающей 0,9 • 10^-2, при доверительной вероятности Р = 0,99.

Стандартная неопределенность результатов измерений не превышает: по типу А, ua                           0,5 • 10^-2;

по типу В, ив                           0,37 • 10^-2;

суммарная, uC                          0,62 • 10^-2.

Расширенная неопределенность результатов измерений при коэффициенте охвата k = 2 не превышает 1,24 • 10^-2.

• 3.3. ГПЭ воспроизводит единицу колебательной скорости поверхности твердых сред в диапазоне от 2 • 10^-4 до 1 • 10^-3 м/с (на дискретных частотах в диапазоне частот от 0,3 до 3 МГц) с относительным средним квадратическим отклонением результата измерений So, не превышающим 5 • 10^-3 при 49 независимых наблюдениях, и доверительными границами относительной неисключенной систематической погрешности ©о, не превышающей 0,9 • 10^-2, при доверительной вероятности Р = 0,99.

Стандартная неопределенность результатов измерений не превышает: по типу А, ua                          0,5 • 10^-2;

по типу В, ив                           0,37 • 10^-2;

суммарная, uC                          0,62 • 10^-2.

Расширенная неопределенность результатов измерений при коэффициенте охвата k = 2 не превышает 1,24 • 10^-2.

• 3.4. ГПЭ воспроизводит единицу коэффициента электроакустического преобразования в диапазоне от 5 • 10^-11 до 5 • 10^-10 м/В (на дискретных частотах в диапазоне частот от 0,o5 до 3 МГц) с относительным средним квадратическим отклонением результата измерений S_o, не превышающим 2,0 • 10^-2 при 36 независимых наблюдениях и доверительными границами относительной неисключенной систематической погрешност ©о, не превышающей 2,5 • 10^-2, при доверительной вероятности Р = 0,99.

Стандартная неопределенность результатов измерений не превышает: по типу А, ua                         2,040^-2;

по типу В, ub                           1,0-10’²;

суммарная, uC                         2,2440^-2.

Расширенная неопределенность результатов измерений при коэффициенте охвата k = 2 не превышает 4,4840^-2.

• 3.5. ГПЭ применяют для передачи единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования рабочим эталонам методом сличения с помощью компаратора.

• 4.1. В качестве рабочих эталонов 1-го разряда применяют эталонные бесконтактные установки для измерения амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования на базе интерферометрических и емкостных методов приема ультразвуковых волн (в том числе, установки лазерные интерферометрические, высокочастотные лазерные виброметры и др.) в диапазоне измерений от 2 • 10^-11 до 1 • 10^-9 м, от 2,5 • 10^-6 до 5,0 • 10^-2 м/с и от 2 • 10^-11 до 1 • 10^-9 м/В в диапазоне частот от 0,02 до 10,0 МГц.

• 4.2. Доверительные границы относительной погрешности 5₀, рабочих эталонов 1-го разряда при доверительной вероятности 0,95 составляют от 3 • 10^-2 до 1 • 10^-1 и от 5 • 10^-2 до 1 • 10^-1.

• 4.3. Рабочий эталон 1-го разряда применяют для передачи единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования рабочим эталонам 2-го разряда и средствам измерений методом сличения с помощью компаратора и косвенных измерений.

• 4.4. Отношение доверительных границ погрешностей рабочих эталонов 1-го и 2-го разрядов должно быть не более 0,33 (1:3). Отношение доверительных границ погрешности рабочего эталона 1-го разряда и предела допускаемой погрешности средства измерений должно быть не более 0,5 (1:2).

• 5.1. В качестве рабочих эталонов 2-го разряда применяют: бесконтактные установки для измерения амплитуды ультразвукового

смещения и колебательной скорости поверхности твердых сред на базе интерферометрических и емкостных методов приема ультразвуковых волн в диапазоне измерений от 2 • 10^-11 до 2 • 10^-8 м и от 2,5 • 10^-6 до 1 • 10^-1 м/с в диапазоне частот от 0,02 до 10,0 МГц;

установки для измерения коэффициента электроакустического преобразования (например, УАППА, УПФАП и др.) в диапазоне измерений от 2 • 10^-11 до 2 • 10^-8 м/В в диапазоне частот от 0,02 до 2,0 МГц;

меры амплитуд ультразвукового смещения, меры колебательной скорости поверхности твердых сред и меры коэффициента электроакустического преобразования (например, ПФАП-П, ПФАП-Р, МСУС, МСУР, МСУП и др.) в диапазоне измерений от 1 • 10^-13 до 1 • 10^-8 м, от 1,5 • 10^-8 до 5 • 10^-1 м/с и от 2 • 10^-11 до 2 • 10^-8 м/В в диапазоне частот от 0,02 до 10,0 МГц;

• 5.2. Доверительные границы относительной погрешности 5₀ рабочих эталонов 2-го разряда при доверительной вероятности 0,95 составляют от 1 • 10^-1 до 3 • 10^-1.

• 5.3. Рабочие эталоны 2-го разряда применяют для передачи единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования средствам измерений методом сличения с помощью компаратора и методом косвенных измерений.

• 5.4. Отношение доверительных границ погрешности рабочего эталона 2-го разряда и предела допускаемой погрешности средства измерений должно быть не более 0,5 (1:2).

6.1. В качестве средств измерений применяют бесконтактные приемные преобразователи, излучатели и калибраторы различного назначения на различные типы волн, установки для измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых сред, акустикоэмиссионную аппаратуру совместно с электроакустическими преобразователями, преобразователи акустической эмиссии.

6.2. Пределы допускаемой относительной погрешности Д₀ средств измерений составляют от 1 • 10^-1 до 6 • 10^-1.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 декабря 2022 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от26ноября2021 г.№ 179-пр приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования (далее — ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования (ГЭТ 194-2022), эталонов и средств измерений амплитуды ультразвукового смещения, колебательной скорости поверхности твердых сред и коэффициента электроакустического преобразования и вводится в действие 15 декабря 2022 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.826-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых сред» (далее — ГОСТ Р 8.826-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода действия ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.826-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.826-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.826-2013 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.826-2013 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому
