№1627 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197176
О внесении изменений в описание типа СИ
Трансформаторы напряжения НКФ-330
Приказы по основной деятельности по агентству Вн. Приказ № 1627 от 02.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1627
02 октября 2020 г.
Москва
О внесении изменений в описание типа на трансформаторы напряжения НКФ-330
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением АО «ПК ХК ЭЛЕКТРОЗАВОД» от 12 августа 2020 г. № ПК/59-1343, приказываю:
L Внести изменения в описание типа на трансформаторы напряжения НКФ-330, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 1443-03, в связи с переименованием изготовителя с ОАО «ПК ХК ЭЛЕКТРОЗАВОД», г.Москва на АО «ПК ХК ЭЛЕКТРОЗАВОД», г. Москва, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
—
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036E1BO7E0FBSOEA11890OBCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1627
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-330
Назначение средства измеренийТрансформаторы напряжения НКФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в сетях переменного тока промышленной частоты 330 кВ.
Описание средства измерений
Принцип действия основан на явлении взаимной индукции.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа.
Трансформаторы состоят из:
-
- магнитопровода, выполненного из электротехнической стали;
-
- первичных и вторичных обмоток, соединенных по каскадной схеме и размещенных в изоляционной покрышке;
-
- вспомогательных конструктивных деталей, соединяющих части трансформатора в единую конструкцию.
Трансформаторы выпускаются в следующих модификациях: НКФ-330-73У1 и НКФ-330-73-01У1, которые различаются наличием в НКФ-330-73-01У1 обмотки класса точности 0,2.
Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

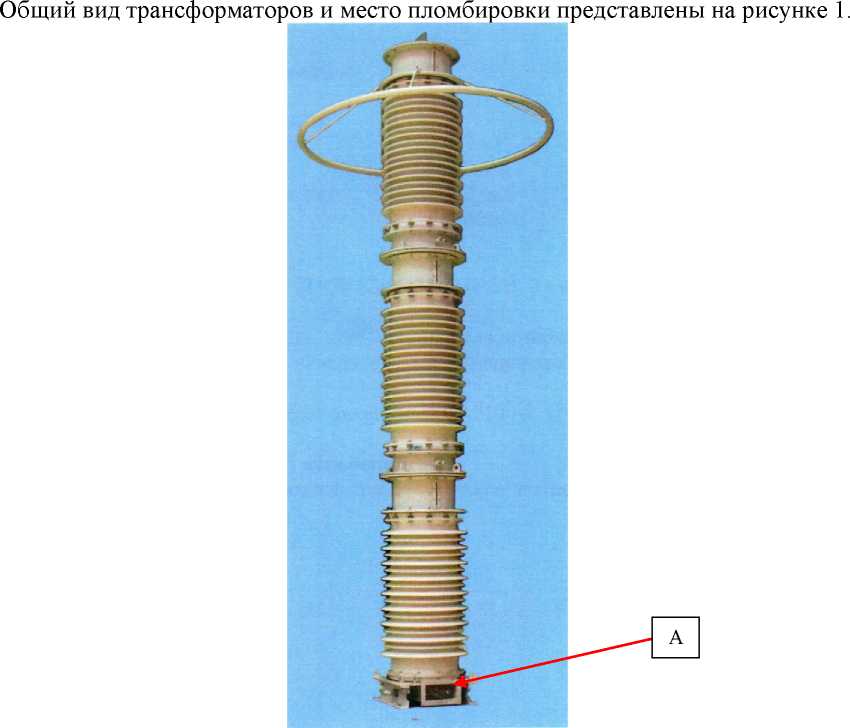

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
330/^3 |
|
Номинальные напряжения вторичных обмоток, В |
100/\3; 100 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Классы точности вторичных обмоток - для модификации НКФ-330-73У1 |
0,5; 1,0; 3,0 |
|
- для модификации НКФ-330-73-01У1 |
0,2; 0,5; 1,0; 3,0 |
|
Номинальные мощности вторичных обмоток, В^А - для класса точности 0,2 |
от 200 до 300 |
|
- для класса точности 0,5 |
400 |
|
- для класса точности 1,0 модификации НКФ-330-73У1 |
600 |
|
- для класса точности 1,0 модификации НКФ-330-73-01У1 |
650 |
|
- для класса точности 3,0 |
1200 |
|
Предельная мощность, В •А |
2000 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформатора, мм, не более (высота х ширина х глубина) |
5400 х 622 х 632 |
|
Масса, кг, не более |
2125 |
|
Условия эксплуатации по ГОСТ 15150-69 |
У1 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч, не менее |
400000 |
наносится на трансформатор методом гравирования и типографским способом на паспорт.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения НКФ-330 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Габаритный чертеж |
- |
1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения эталонный мобильный NUES 330 mob, регистрационный № 30044-05;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3025 регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде оттиска клейма поверителя.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-330ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 16-94 ИАЯК.671243.008ТУ. Трансформаторы напряжения серии НКФ. Технические условия
ИзготовительАкционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (АО «ПК ХК ЭЛЕКТРОЗАВОД»)
ИНН 7718183890
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21.
Телефон: +7 (495) 777-82-05
Web-сайт: www.elektrozavod.ru
E-mail: pk@elektrozavod.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
