О внесении изменений в описание типа на генераторы сигналов высокочастотные Г4-МВМ-37

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПЦ «МитиноПрибор» от 2 декабря 2019 г. № 02/12/19, приказываю:

• 1.  Внести изменения в описание типа на генераторы сигналов высокочастотные Г4-МВМ-37, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 65315-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота ЗаМеСТИТеЛЬ Руководите ЛЯ федеральное агентство по техническому регулированию и ^J                                          метрологии.

Сертификат: 00E1036E18O7E0FB80EA118900BCB6O090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» апреля 2020 г. № 721

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов высокочастотные Г4-МВМ-37

Генераторы сигналов высокочастотные Г4-МВМ-37 (далее - генераторы Г4-МВМ-37) предназначены для генерирования колебаний сигналов сверхвысоких частот (СВЧ) в режимах непрерывной генерации (НГ) и автоматической перестройки частоты (АПЧ) в диапазоне частот от 25,95 до 37,50 ГГц.

Принцип действия генераторов Г4-МВМ-37 основан на формировании синусоидального СВЧ сигнала требуемой частоты в частотном диапазоне от 25,95 до 37,50 ГГц путем синтеза из опорного сигнала частотой 100 МГц.

Конструктивно генераторы Г4-МВМ-37 выполнены в виде моноблока.

Генераторы Г4-МВМ-37 содержат средства самодиагностики, контролирующие его работоспособность. Тип генераторов Г4-МВМ-37 - твердотельный. Источник сигнала -синтезированный.

В генераторах Г4-МВМ-37 предусмотрена автоматическая регулировка мощности (АРМ) при работе во всех режимах и обеспечивается поддержание уровня выходной мощности при перестройке (переключении) частоты.

Генераторы Г4-МВМ-37 построены по схеме измерительного СВЧ генератора и обеспечивают формирование синусоидального сигнала частотой от 25,95 до 37,50 ГГц с реализацией трех основных режимов управления:

а) оперативный (или ручной): с передней панели генератора;

б) автоматический: от внешнего компьютера, через интерфейс RS-232 или USB;

в) в составе измерительной системы с управлением по входу «СИНХРОНИЗАЦИЯ».

В генераторах Г4-МВМ-37 осуществляется цифровое управление всеми режимами работы, обеспечивается линейность перестройки частоты в рабочем диапазоне частот, имеется цифровая индикация установленных параметров выходного сигнала.

Генераторы Г4-МВМ-37 выпускаются в двух модификациях, которые отличаются наличием (отсутствием) на передней панели энкодера. Энкодер дублирует функции отдельных кнопок управления генераторами Г4-МВМ-37.

Общий вид генератора Г4-МВМ-37 без энкодера представлен на рисунке 1.

Общий вид генератора Г4-МВМ-37 с энкодером представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Размещение волноводного выхода представлено на рисунке 4.

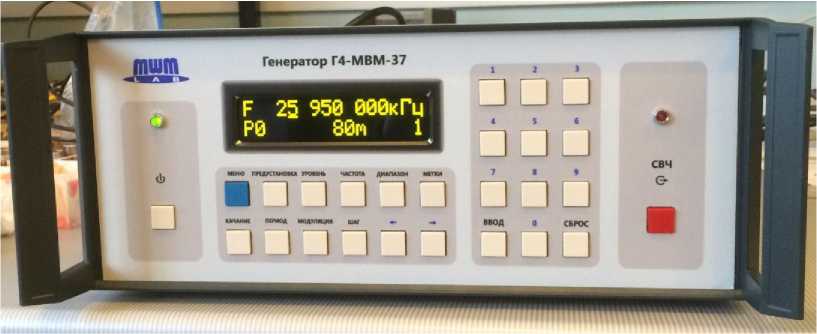

Рисунок 1 — Генератор Г4-МВМ-37 без энкодера. Передняя панель

1

тшгп «чяпв *■

Генератор Г4-МВМ-37

1 — энкодер

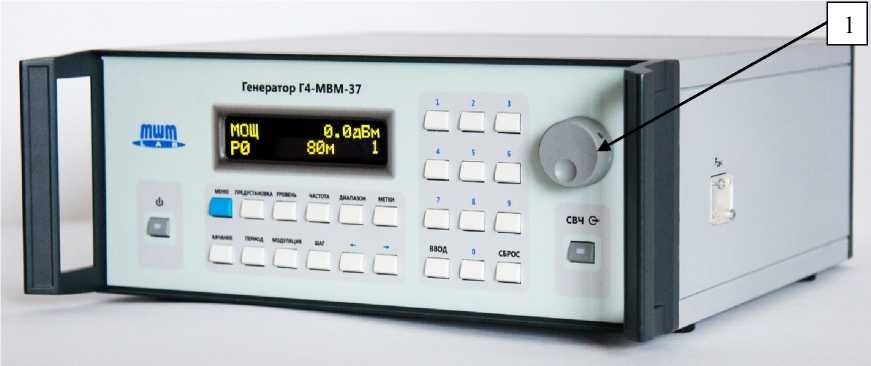

Рисунок 2 — Генератор Г4-МВМ-37 с энкодером. Передняя панель

1 - волноводный выход

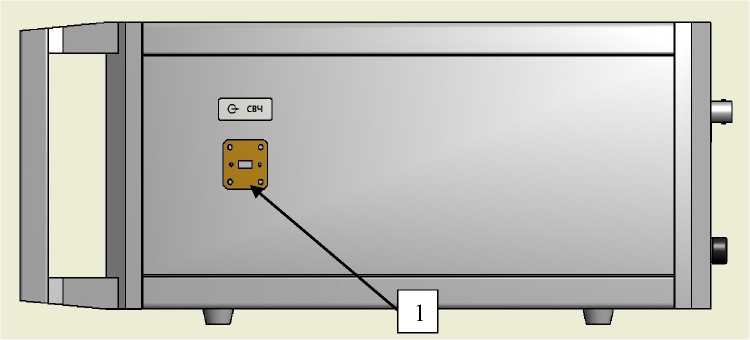

Рисунок 4 - Генератор Г4-МВМ-37. Вид сбоку (правая боковая панель)

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде голографической наклейки.

Таблица 3 - Комплектность генераторов Г4-МВМ-37

осуществляется по документу 120-16-002 МП «Генераторы сигналов высокочастотные Г4-МВМ-37. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 июня 2016 года.

Основные средства поверки:

• - частотомер электронно-счетный 548B, регистрационный номер 35428-07 в Федеральном информационном фонде;

• - ваттметр поглощаемой мощности М3-53, регистрационный номер 7057-79 в Федеральном информационном фонде; диапазон частот от 25,86 до 37,50 ГГц, КСВН не более 1,4; диапазон измерения мощности от 1 мкВт до 10 мВт; присоединительные размеры (7,2*3,4) мм;

• - анализатор цепей векторный E8363B, регистрационный номер 37176-08 в Федеральном информационном фонде;

• - генератор сигналов Agilent E8257D, регистрационный номер 53941-13 в Федеральном информационном фонде;

• - штангенциркуль ШЦЦ-1-150-0,01, регистрационный номер 52058-12 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик генераторов с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация изготовителя.

Учреждение образования «Белорусский государственный университет информатики и радиоэлектроники», Центр 1.9 (Научно-образовательный инновационный центр         СВЧ-

технологий и их метрологического обеспечения), Республика Беларусь

Адрес: 220013, г. Минск, Республика Беларусь, ул. П. Бровки, 6

Web-сайт: www.mwmlab.com

Заявитель

Общество с ограниченной ответственностью Научно-Производственный центр«МитиноПрибор» (ООО НПЦ «МитиноПрибор»)

ИНН 7735538800

Адрес: 124460, г. Москва, г. Зеленоград, проезд 4922-й, дом 4, строение 3, помещение I, комната 21А

Юридический адрес: 124683, г. Москва, г. Зеленоград, корп.1509, н.п.1, комн. 1-5

Телефон: 8(499) 733-66-20

Факс: 8(499) 733-66-20

Е-mail: info@npc-mitinopribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс) +8 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии                                     А.В. Кулешов

М.п.

«10» апреля 2020 г.
