МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

01 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92824BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 913

Лист № 1 Регистрационный № 77308-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03

Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты.

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).

Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных: GPRS/PLC-модем, GSM-модем, RF-модем, Ethernet-модем, Wi-Fi модуль.

Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.

Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.

Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт и дополнительный блок ввода-передачи данных (GPRS/РLС-модем/GSM-модем/RF-модем/ Ethernet-модем /Wi-Fi модуль), выводит информацию на дисплей.

Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.

С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.

Заводской номер наносится на переднюю панель приборов методом лазерной печати.

Знака поверки наносится на счетчик в виде пломбы.

Фотография общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-3.

Структура условного обозначения

Счетчик электрической энергии трехфазный многофункциональный РОТЕК РТМ-03

Вид крепления

D - Стандарт DIN

B - Стандарт BS

С - для установки на опору_______________

Напряжение и сила тока

• 1 - 3Х230/400В, 100 А

• 2 - 3х230/400В, 80 A

• 3 - 3Х230/400В, 60 A

• 4 - 3Х230/400В, 10 A

• 5 - 3Х57,7/100В, 10 A

Класс точности

A - класс точности 2 по ГОСТ 31819.21-2012

B - класс точности 1 ГОСТ 31819.21-2012

C - класс точности 2 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012

D - класс точности 1 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012

E - класс точности 0,5S по ГОСТ 31819.22-2012, класс точности 2 по ГОСТ 31819.23-2012

F - класс точности 2 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012

G - класс точности 1 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012

H - класс точности 0,5S по ГОСТ 31819.22-2012, класс точности 1 по ГОСТ 31819.23-2012__________________________

Постоянная счетчика

• 1 - 400

• 2 - 800

• 3 - 1000

• 4 - 1600

Измерение тока нейтрали

Y - Да

N - Нет______________________________

Вид клеммной крышки

• 1 -Длинная прозрачная клеммная крышка

• 2 - Длинная непрозрачная клеммная крышка

3- Короткая прозрачная клеммная крышка

• 4 - Короткая непрозрачная клеммная крышка

Внутренний источник питания

• I - Внутренняя батарея

E - Внешняя батарея

• 5 - Суперконденсатор

• 1 -Внутренняя + внешняя батареи

• 2 - Внутренняя батарея + суперконденсатор

• 3 - Внешняя батарея + суперконденсатор

F - Внутренняя батарея + внешняя батарея + суперконденсатор

Счетчик электрической энергии трехфазный

многофункциональный РОТЕК РТМ-03

Подсветка LCD

N - Нет

Y - Да

Наличие реле

0 - Нет

1 - 60 А

• 2 - 80 А

• 3 - 100 А

0 - Нет

1 - 1

2 - 2_____________________________________________

Вид интерфейса

O - Оптический интерфейс

I - Инфракрасный интерфейс

N - Нет______________________________

Локальный пользовательский интерфейс

• 1 - 1 канал P1

• 2 - RS-485_________________________________

Модуль связи

• 1 - GPRS

• 2

• 3

• 4

• 5 - RF___________________________________

Антенна

N - Нет

I - Внутренн.

E - Внешн.____________________________

Протокол связи

D - DLMS

S - SPODES

Место установки пломбы с оттиском энергоснабжающей организации

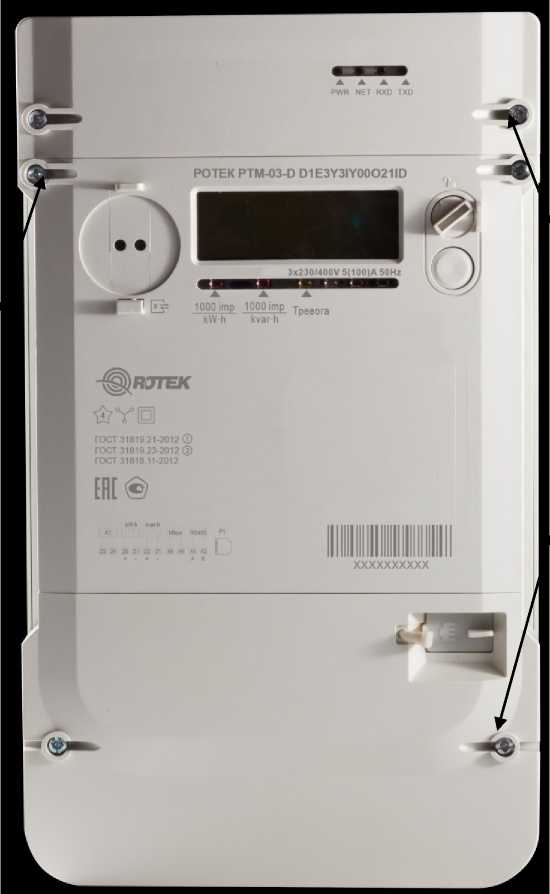

Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа

Место установки пломбы с оттиском знака поверки (под клеммной крышкой)

Место установки пломбы с оттиском энергоснабжающей организации

Рисунок 2 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа

Рисунок 3 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии производства счетчика.

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений

электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.

Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)

РОТЕК РТМ-03.411152.992-2019ТУ Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 913

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
