Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» сентября 2020 г. № 1535

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные FMD

Назначение средства измерений Установки поверочные FMD предназначены для измерений, хранения и передачи единицы объема (вместимости) жидкости в потоке.

Принцип действия установок поверочных FMD заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных FMD поршнем с тарельчатым клапаном под воздействием напора измеряемой среды.

Установки поверочные FMD состоят из следующих основных узлов: цилиндрического калиброванного участка, поршня с тарельчатым клапаном, оптических детекторов положения поршня, устройства возврата поршня с электроприводом, модуля связи PIM и преобразователя расхода турбинного HTM (при необходимости), изготовитель ООО «ЕНХА».

Для измерений температуры измеряемой среды применяются преобразователи температуры или термометры с диапазоном измерений, соответствующим диапазону температур измеряемой среды, с пределами допускаемой абсолютной погрешности измерений температуры ± 0,2 °С. Для измерений давления измеряемой среды применяются преобразователи давления с пределами допускаемой приведенной погрешности измерений давления ± 0,5 % и (или) манометры, показывающие классом точности 0,6 с диапазонами измерений, соответствующими диапазону давления измеряемой среды. Применяются средства измерений температуры и давления утвержденного типа.

Модуль связи обеспечивает управление, сервисное обслуживание и индикацию параметров установок поверочных FMD.

Установки поверочные FMD выпускаются в следующих моделях: FMD-003, FMD-007, FMD-015, FMD-025, FMD-035, FMD-060, FMD-090, FMD-130, FMD-200, отличающиеся значением вместимости калиброванного участка и диапазоном объемного расхода жидкости.

Общий вид установок поверочных FMD приведен на рисунке 1.

Пломбировка установок поверочных FMD осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через крепления детекторов. Места пломбировки установок поверочных FMD приведены на рисунке 2.

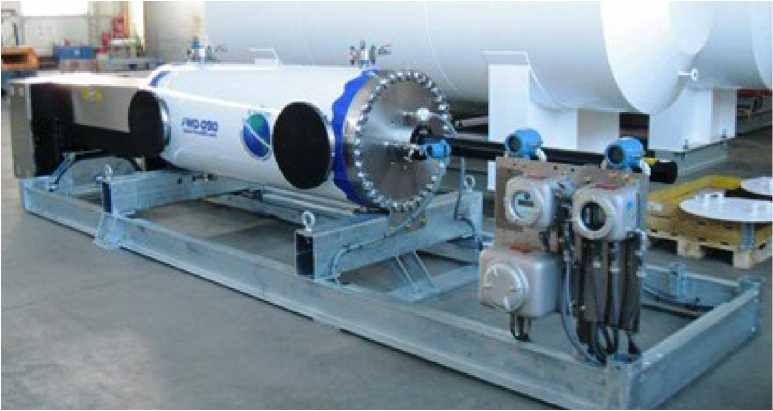

Рисунок 1 - Общий вид установок поверочных FMD

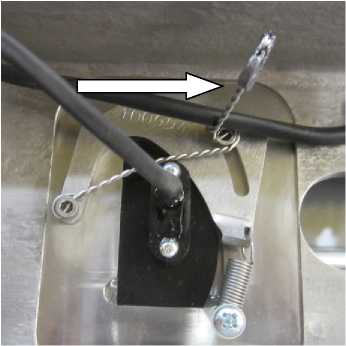

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных FMD

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на маркировочную табличку, закрепленную на поверхности установки поверочной FMD, фотохимическим способом или методом гравировки и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка осуществляется по документу МП 0689-1-2017 «Инструкция. ГСИ. Установки поверочные FMD. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИР» 11.12.2018.

Основные средства поверки:

• - рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07 февраля 2018, № 256 с пределами допускаемой относительной погрешности ±0,02%;

• - весы специальные электронные Kx-T4 Line/K-Line (регистрационный номер 66571-17) с пределами допускаемой относительной погрешности измерений ±0,01 % и диапазоном измерений, соответствующим вместимости калиброванного участка установки поверочной FMD;

• - Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке установок поверочных FMD, а также на пломбы, установленные согласно рисунку 2.

приведены в эксплуатационном документе

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 07.02.2018, № 256

Техническая документация изготовителя

«Flow Management Devices LLC», США

Адрес: 525 South 37^th St. Suite 4, Phoenix, AZ 85040, США

Телефон: (602) 233-9885

Факс: (602) 233-9887

Общество с ограниченной ответственностью «Промышленные измерения и автоматизация» (ООО «Промышленные измерения и автоматизация»)

ИНН 7736607911

Адрес: 142701, Московская обл., Ленинский район, г. Видное, проспект Ленинского Комсомола, дом 78, цокольный этаж, лит А1, часть секции 1-2, секция №3, помещение №8

Телефон: +7(495) 241-44-50

Web-сайт: www.prizma.systems

E-mail: prizma@prizma.systems

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
