ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    но_^_^я_____2024 г. № _^747

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Трансформаторы тока

CGIS

С

93883-24

1039756-001, 1039756-002, 1039756-003

Dalian North Instrument Transformer Group Co., Ltd, Китай

Dalian North Instrument Transformer Group Co., Ltd, Китай

ОС

ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»

4 года

Dalian North Instrument Transformer Group Co., Ltd, Китай

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

05.04.2024

2.

Трансформаторы тока нулевой последователь-ности

LJM-2

С

93884-24

4038019-011, 4038019-013, 4038019-015

Dalian North Instrument Transformer Group Co., Ltd, Китай

Dalian North Instrument Transformer Group Co., Ltd, Китай

ОС

ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»

4 года

Dalian North Instrument Transformer Group Co., Ltd, Китай

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

05.04.2024

3.

Трансформаторы тока

LMZB3- 10G

С

93885-24

4036190-034, 4036190-035, 4036190-036

Dalian North Instrument Transformer Group Co., Ltd, Китай

Dalian North Instrument Transformer Group Co., Ltd, Китай

ОС

ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»

4 года

Dalian North Instrument Transformer Group Co., Ltd, Китай

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

10.04.2024

4.

Трансформа-

JDZXF

С

93886-24

4038409-001,

Dalian North

Dalian North

ОС

ГОСТ

8 лет

Dalian North

ООО

10.04.2024

торы напряжения

4038409-002, 4038409-003

Instrument Transformer Group Co., Ltd, Китай

Instrument Transformer Group Co., Ltd, Китай

8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»

Instrument Transformer Group Co., Ltd, Китай

«ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

5.

Измеритель тока утечки

HIOKI ST5540

Е

93887-24

141140838

HIOKI E.E. CORPORA TION, Япония

HIOKI E.E. CORPORA TION, Япония

ОС

МП-938/062024 «ГСИ. Измеритель тока утечки HIOKI ST5540. Методика поверки»

1 год

Общество с ограниченной ответственностью «ЭЛЕК- ТРОНТЕСТ» (ООО «ЭЛЕК-ТРОНТЕСТ»), г. Москва

ООО «ПРОММАШ ТЕСТ», г. Москва

17.06.2024

6.

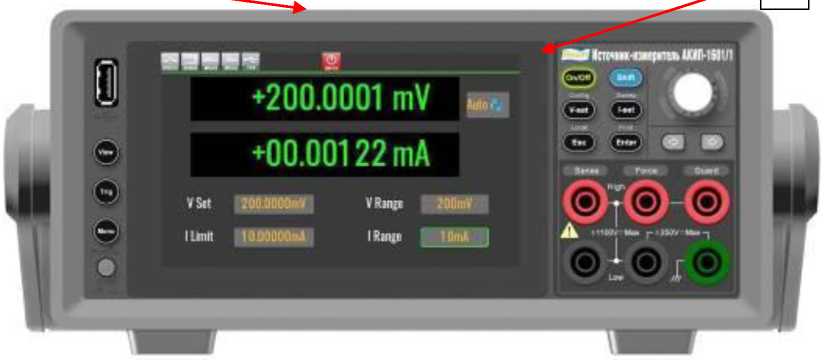

Источники-измерители

АКИП- 1601

С

93888-24

80587201178785000 1

«ITECH ELECTRONIC Со., Ltd», Китай

«ITECH ELECTRONIC Со., Ltd», Китай

ОС

МП-ПР-25- 2024 «ГСИ. Источники-измерители АКИП- 1601. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

АО «ПриСТ», г. Москва

06.09.2024

7.

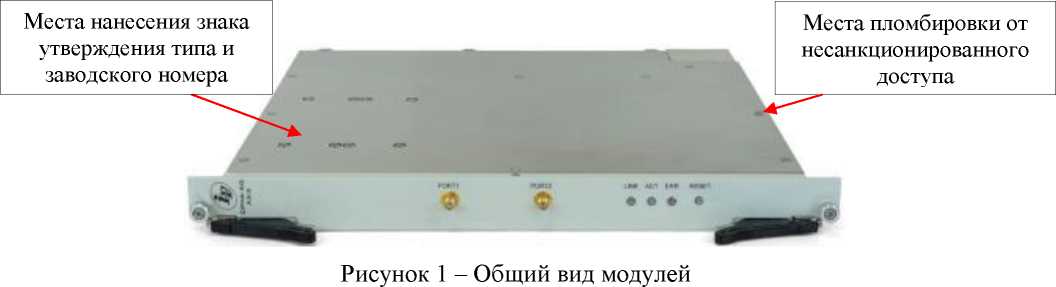

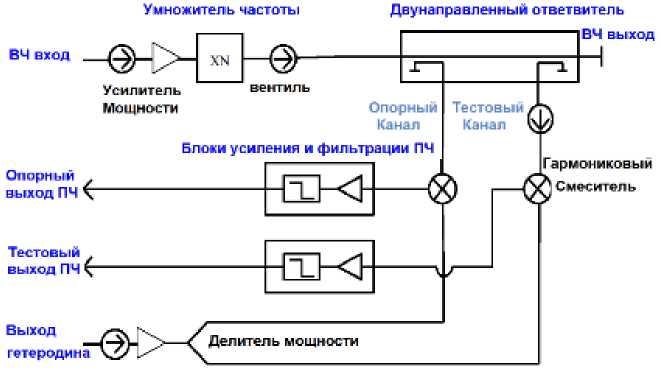

Модули расширения частотного диапазона векторных анализаторов электрических цепей

3643

С

93889-24

ZKJ00352, ZKJ00353, ZKP00579, ZKP00580

Фирма «Ceyear Technologies Co., Ltd», Китай

Фирма «Ceyear Technologies Co., Ltd», Китай

ОС

МП-11323-012 «ГСИ. Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Методика поверки»

1 год

Акционерное общество «Акметрон» (АО «Акмет-рон»), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

22.04.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93883-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока CGIS

предназначены для преобразования силы переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Сердечник и вторичная обмотка трансформатора тока CGIS отлиты в огнестойком корпусе из АБС-пластика с использованием высококачественного полиуретана. Отсутствует необходимость в защите, что особенно подходит для установки на входящих и исходящих кабелях в распределительных устройствах с элегазовой изоляцией.

В зависимости от коэффициента трансформации тока, уровня точности и номинальной нагрузки эта серия трансформаторов тока имеет множество характеристик и может соответствовать различным техническим параметрам.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

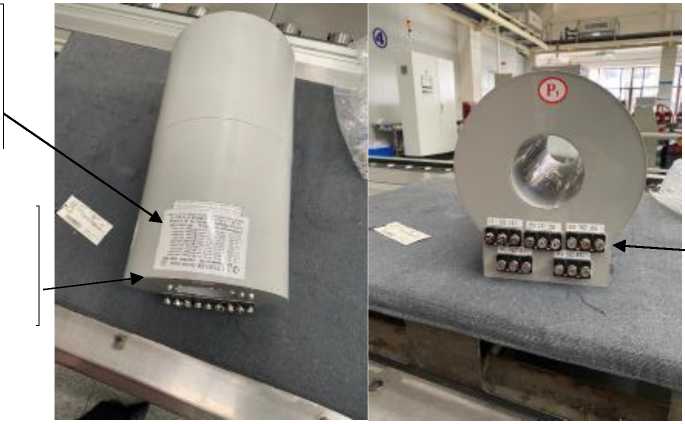

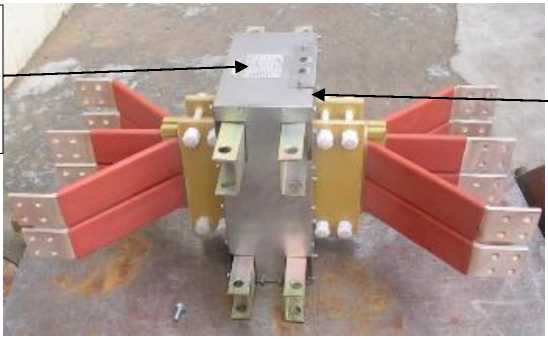

Общий вид трансформаторов, место нанесения знака поверки, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1-Общий вид трансформаторов, место нанесения заводского номера и место пломбировки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Номинальное напряжение Uhom,	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50/60
Номинальный первичный ток Iihom, А	от 100 до 3150
Номинальный вторичный ток 12ном, А	1; 5
Классы точности вторичных обмоток по ГОСТ 7746-2015 - для измерений и учета - для защиты	0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0; 5P/10P
Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В^А, cos ф = 0.8 номинальной вторичной нагрузке <5В^А, cos ф = 1.0 - для измерений: - для защиты	от 2,5 до 75 от 2,5 до 75

Таблицы 2 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (Ширина^Длина^Высота), мм, не более	700x500x500
Масса, кг, не более	150
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа, не более	от -25 до +55 95 1,8

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	259200
Срок службы, лет, не менее	15

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	CGIS	1
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

Трансформаторы тока CGIS. Стандарт предприятия.

Правообладатель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93884-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока нулевой последовательности LJM-2

Назначение средства измерений

Трансформаторы тока нулевой последовательности LJM-2 (далее - трансформаторы нулевой последовательности) предназначены для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Описание средства измерений

Трансформаторы нулевой последовательности устанавливают в устройствах релейной защиты и в электрических сетях с изолированной нейтралью для реагирования на возникновение токов утечек или отсутствия фазы при возникновении короткого замыкания. В последнем случае возникает сигнала небаланса из-за асимметрии токов в жилах кабелей. Далее сигнал уходит к специальному устройству, которое отключает питание, благодаря чему обеспечивается безопасная эксплуатация сети или устройства. Подключается сразу ко всем жилам кабеля. В основе принципа работы лежит свойство устройства выделять сигнал через трансформацию токов при однофазных замыканиях.

Трансформаторы нулевой последовательности устанавливаются на действующую кабельную линию. Трансформаторы нулевой последовательности состоят из двух частей. В каждой залита половина магнитопровода. После установки на кабель части трансформаторов соединяют с помощью двух болтов с резьбой М10.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

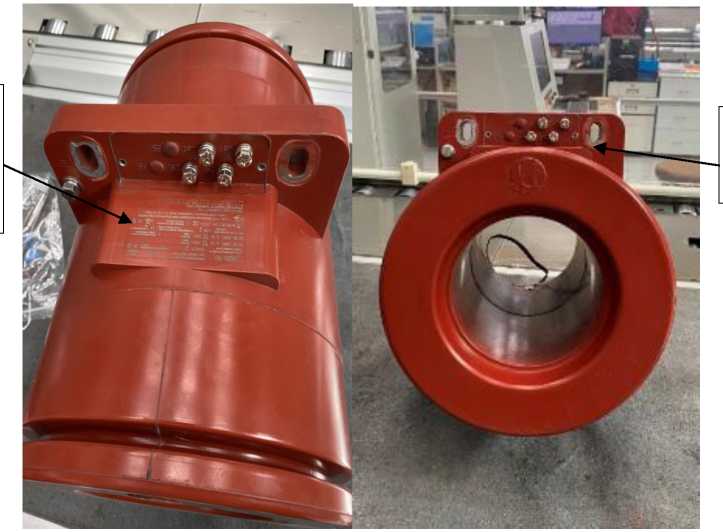

Общий вид трансформаторов нулевой последовательности, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбировки

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
1	2
Номинальное напряжение ином,	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток 11ном, А	60
Номинальный вторичный ток 12ном, А	1
Классы точности вторичных обмоток по ГОСТ 7746-2015 - для защиты	10P
Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В^А, cos ф = 0.8	2,5

Таблицы 2 -Технические характеристики

Наименование характеристики	Значение
Габаритные размеры (Длина^Ширина^Высота), мм, не более	1015x540x450
Масса, кг, не более	145
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от -40 до +40 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	250 000
Срок службы, лет, не менее	20

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока нулевой последовательности	LJM-2	1
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

Трансформаторы тока нулевой последовательности LJM-2. Стандарт предприятия.

Правообладатель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93885-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока LMZB3-10G

Назначение средства измерений

Трансформаторы тока LMZB3-10G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем.

Трансформаторы по принципу конструкции являются электромагнитными, шинными, с литой изоляцией, предназначенные для внутренней установки. Первичной обмоткой трансформаторов служит шина токопровода диаметром не более 137 мм. Трансформаторы имеют от 2 вторичных обмоток. Магнитопровод и вторичные обмотки трансформатора заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Для крепления в ячейке комплектного распределительного устройства трансформаторы имеют по 4 отверстия.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

Общий вид трансформаторов, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбировки

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
1	2
Номинальное напряжение ином,, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50/60
Номинальный первичный ток 11ном, А	2500
Номинальный вторичный ток 12ном, А	1
Классы точности вторичных обмоток по ГОСТ 7746-2015 - для защиты	5P
Номинальная вторичная нагрузка номинальной вторичной нагрузке > 5В^А, cos ф = 0.8	20

Таблицы 2 - Технические

Наименование характеристики	Значение
Габаритные размеры (Длина^Ширина^Высота), мм, не более	370x270x500
Масса, кг, не более	50
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от -40 до +40 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	175 000
Срок службы, лет, не менее	20

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	LMZB3-10G	1
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

Трансформаторы тока LMZB3-10G. Стандарт предприятия.

Правообладатель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93886-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZXF

Назначение средства измерений

Трансформаторы напряжения JDZXF (далее по тексту- трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов напряжения электромагнитной индукции переменного тока.

По конструктивному исполнению трансформаторы однофазными, заземляемыми опорного типа. Компаундное литье функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными. Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов напряжения

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.

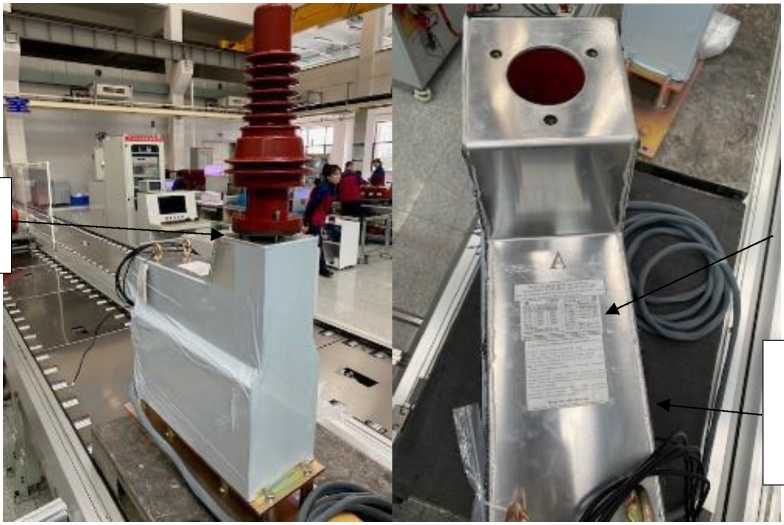

Общий вид трансформатора напряжения, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа представлены на рисунке 1.

Метрологические и технические характеристики

Номинальная мощность вторичных обмоток, В •А

от 30 до 100

Предельная мощность, В •А	от 100 до 1000
Таблица 2 -Технические характеристики
Наименование характеристики	Значение
Габаритные размеры (ширина^длина^высота), мм, не более	850x230x630
Масса, кг, не более	115
Условия эксплуатации: - температура окружающей среды, °С	от -50 до +50
Таблица 3 - Показатели надежности
Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	180000
Средний срок службы, лет, не менее	15

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Трансформатор напряжения	JDZXF	1
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Трансформаторы напряжения JDZXF. Стандарт предприятия.

Правообладатель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd, Китай

Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93887-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измеритель тока утечки HIOKI ST5540

Назначение средства измерений

Измеритель тока утечки HIOKI ST5540 (далее - измеритель) предназначен для измерений токов утечки (сила постоянного тока, среднеквадратические значения силы переменного тока, амплитудные значения силы переменного тока).

Описание средства измерений

Принцип действия измерителя основан на измерении аналогово-цифровым преобразователем напряжения, выделяемого при протекании тока утечки через внутренний шунт измерителя.

Конструктивно лицевой панелью. На жидкокристаллический панели расположены для подключения по интерфейсам USB и RS-232.

К измерителю данного типа относится измеритель тока утечки HIOKI ST5540 с серийным номером 141140838.

Серийный номер нанесен на маркировочную наклейку типографским методом в виде цифрового кода, расположенной на задней панели измерителя.

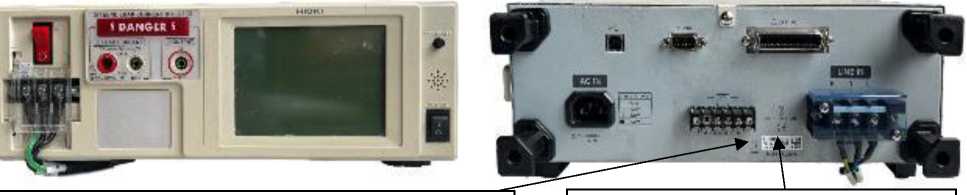

Общий вид спереди и сзади измерителя с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1.

Нанесение знака поверки на измеритель не предусмотрено.

Пломбирование мест настройки (регулировки) измерителя не предусмотрено.

а) вид спереди

Рисунок 1 - Общий вид измерителя с указанием места нанесения знака утверждения типа и места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) измерителя состоит из встроенного ПО и является метрологически значимым.

Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики измерителя нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО измерителя приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.05
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

ха

Измеряемая физическая величина	Диапазон измерений	Пределы допускаемой абсолютной погрешности измерений, А
Сила постоянного тока	от 1,00 до 50,00 мкА	± 0,02^Хд
	от 40,0 до 500,0 мкА	± (0,02^Хи + 6 е. м. р.)
	от 0,400 до 5,000 мА	± (0,02^Хи + 6 е. м. р.)
	от 4,00 до 50,00 мА	± (0,02^Хи + 6 е. м. р.)
Среднеквадратические значения силы переменного тока в диапазоне частот от 15 до 150 Гц	от 1,00 до 50,00 мкА	± 0,02^Хд
	от 40,0 до 500,0 мкА	± (0,02^Хи + 6 е. м. р.)
	от 0,400 до 5,000 мА	± (0,02^Хи + 6 е. м. р.)
	от 4,00 до 50,00 мА	± (0,02^Хи + 6 е. м. р.)
Амплитудные значения силы переменного тока в диапазоне частот от 15 до 150 Гц	от 40,0 до 500,0 мкА	± 0,04^Хд
	от 0,100 до 1,000 мА	± 0,025^Хд
	от 0,80 до 10,00 мА	± (0,02^Хи + 6 е. м. р.)
	от 8,0 до 75,0 мА	± (0,02^Хи + 6 е. м. р.)

Примечания:

Хи - измеренное значение измеряемой физической величины, А

Хд - диапазон измерений значений измеряемой физической величины, А; е. м. р. - единица младшего разряда, А.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение питания переменного тока, В -  частота переменного тока, Гц	220±10% 50±1
Потребляемая мощность, В^А, не более	30
Габаритные размеры (Высота^Длина^Ширина), мм, не более	120x320x300
Масса, кг, не более	4,6
Рабочие условия измерений: - температура окружающей среды, - относительная влажность, %, не более	от 0 до +40 80

Знак утверждения типа

наносится на корпус задней панели измерителя методом наклейки слева от маркировочной наклейки согласно схеме, приведенной на рисунке 1, и на титульный лист руководства по эксплуатации методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Измеритель тока утечки	HIOKI ST5540	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Измерения» руководства по эксплуатации «Измеритель тока утечки ST5540 ST5541».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10“^ до 100 А в диапазоне частот от 1-10“^ до 1-10® Гц».

Правообладатель

HIOKI E.E. CORPORATION, Япония

Адрес юридического лица: 81 Koizumi, Ueda, Nagano, 386-1192, Japan

Изготовитель

HIOKI E.E. CORPORATION, Япония

Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93888-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники-измерители АКИП-1601

Назначение средства измерений

Источники-измерители АКИП-1601 (далее - источники) для воспроизведения и измерения напряжения и силы постоянного электрического сопротивления постоянному току.

Описание средства измерений

Принцип действия источников основан на воспроизведении и измерении стабилизированных значений силы и напряжения постоянного тока, а также на измерении сопротивления постоянному току с последующей воспроизведённых и измеренных значений величин цифро-аналогового и аналого-цифрового преобразователей и отображением полученных результатов на жидкокристаллическом дисплее. Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство потребления тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением 6% разрядов.

Прибор обеспечивает работу в следующих режимах:

• - источник напряжения;

• - источник тока;

• - 6%-разрядный цифровой мультиметр (измерение напряжения, силы постоянного тока и сопротивления);

• - имитатор батареи;

• - электронная нагрузка;

• - генератор импульсов.

Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.

На передней панели источников расположены: дисплей, кнопки управления, кнопка включения питания, порт USB. Управление режимами работы, выбор и регулировка параметров.

На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, GPIB (опция)), оптический интерфейс для построения многоканальной измерительной системы, измерительные BNC разъемы (для модификаций АКИП-1601/lR, АКИП-1601/2R, ЛКИП-1601/3И).

Источники выпускаются в шести модификациях АКИП-1601/1, ЛКИП-1601/IR, АКИП-1601/2, ЛКИП-1601/2И, АКИП-1601/3, ЛКИП-1601/3И. Модификации различаются разрешением дисплея, максимальными значениями выходного напряжения и тока. Наличие обозначения R в наименовании модификации говорит о наличии входных разъёмов как на передней панели, так и на задней.

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка с помощью пломбы в виде наклейки между задней и боковой панелями. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.

Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

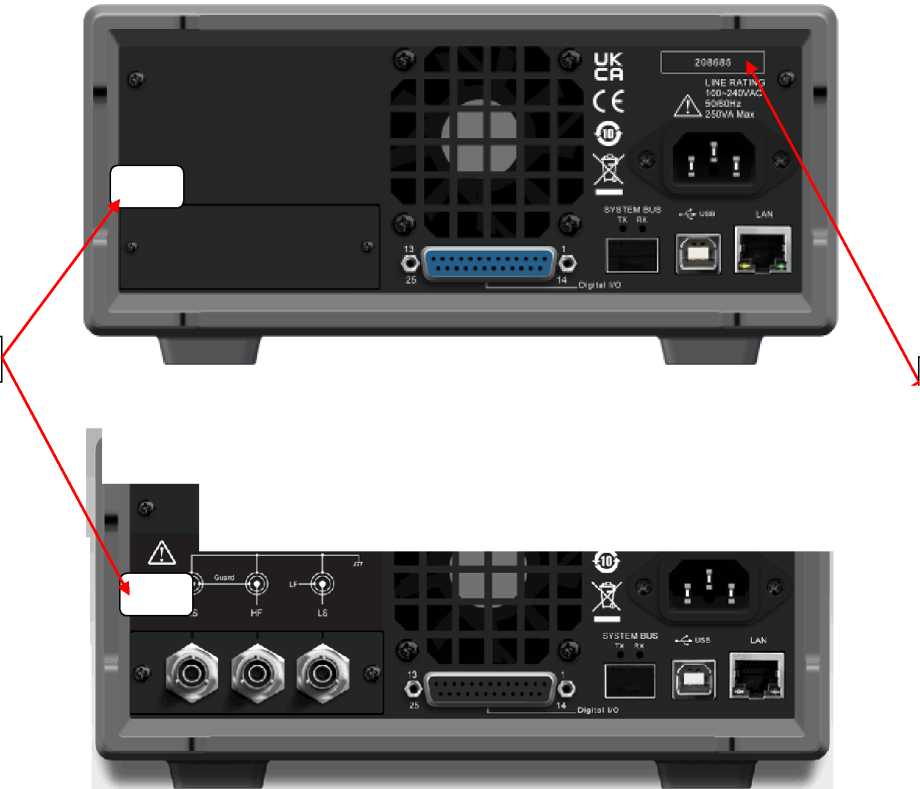

Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.

А

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)

Программное обеспечение

Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже 000.001.001

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики источников в режиме воспроизведения силы постоянного тока

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности Alos воспроизведения силы постоянного тока, А
АКИП-1601/1, АКИП-1601/IR
от -1 до +1 мкА	1 пА	±(0,00025^ |Ios|+300 пА)
от-10 до +10 мкА	10 пА	±(0,00025^ |los|+700 па)
от -100 до +100 мкА	100 пА	±(0,00025^|Ios|+6 нА)
от -1 до +1 мА	1 нА	±(0,00025^|Ios|+60 нА)
от -10 до +10 мА	10 нА	±(0,00025^ |Ios|+600 нА)
от -100 до +100 мА	100 нА	±(0,00025 •|Ios|+6 мкА)
от-1 до +1 А	1 мкА	±(0,0003^|Ios|+500 мкА)
ЛКИП-1601/2, ЛКИП-1601/2И
от -1 до +1 нА	100 фА	±(0,001-|Ios|+50 пЛ)
от -100 до +100 нА	1 пА	±(0,0006^ |los|+100 пЛ)
от -1 до +1 мкА	10 пА	±(0,00025^ |Ios|+300 пЛ)
от -10 до +10 мкА	100 пА	±(0,00025^ |los|+700 пл)
от -100 до +100 мкА	1 нА	±(0,0002^|Ios|+6 нА)
от -1 до +1 мА	10 нА	±(0,0002^ |Ios|+60 нА)
от -10 до +10 мА	100 нА	±(0,0002^ |Ios|+600 нА)
от-100 до +100 мА	1 мкА	±(0,0002^|Ios|+6 мкА)
от -1 до +1 А	10 мкА	±(0,0005^|Ios|+500 мкА)
от -1,5 до +1,5 А	10 мкА	±(0,0005^|Ios|+1,5 мА)
ЛКИП-1601/3, ЛКИП-l60l/3R
от -1 до +1 нА	10 фА	±(0,001-|Ios|+50 пЛ)
от -100 до +100 нА	100 фА	±(0,0006^ |los|+100 пЛ)
от -1 до +1 мкА	1 пА	±(0,00025^ |Ios|+300 пЛ)
от -10 до +10 мкА	10 пА	±(0,00025^ |los|+700 пл)
от -100 до +100 мкА	100 пА	±(0,0002^ |Ios|+6 нА)
от -1 до +1 мА	1 нА	±(0,0002^ |Ios|+60 нА)
от -10 до +10 мА	10 нА	±(0,0002^ |Ios|+600 нА)
от-100 до +100 мА	100 нА	±(0,0002^ |Ios|+6 мкА)
от -1 до +1 А	1 мкА	±(0,0005^|Ios|+500 мкА)
от -3 до +3 А	10 мкА	±(0,0005^|Ios|+1,5 мА)
от -10 до +10 А1)	10 мкА	±(0,004^ |Ios|+25 мА)
Примечания: 1) - модификация АКИП-1601/3 в импульсном режиме los - значение воспроизводимой силы тока, А

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности Alom измерения силы постоянного тока, А
1	2	3
АКИП		П-1601/1, АКИП-1601/IR
от -1 до +1 мкА	1 пА	±(0,00025^|Iom|+300 пА)
от -10 до +10 мкА	10 пА	±(0,00025^|lom|+700 пА)
от -100 до +100 мкА	100 пА	±(0,00025^|Iom|+6 нА)
от -1 до +1 мА	1 нА	±(0,00025^|Iom|+60 нА)
от -10 до +10 мА	10 нА	±(0,00025^|Iom|+600 нА)
от-100 до +100 мА	100 нА	±(0,00025^|Iom|+6 мкА)
от -1 до +1 А	1 мкА	±(0,0003^|Iom|+500 мкА)
АКИП		П-1601/2, АКИП-1601/2R
от -1 до +1 нА	10 фА	±(0,001-|Iom|+50 пА)
от -100 до +100 нА	100 фА	±(0,0006^|lom|+100 пА)
от -1 до +1 мкА	1 пА	±(0,00025^|Iom|+300 пА)
от -10 до +10 мкА	10 пА	±(0,00025^|lom|+700 пА)
от -100 до +100 мкА	100 пА	±(0,0002^|Iom|+6 нА)
от -1 до +1 мА	1 нА	±(0,0002^|Iom|+60 нА)
от -10 до +10 мА	10 нА	±(0,0002^|Iom|+600 нА)
от-100 до +100 мА	100 нА	±(0,0002^ |Ios|+6 мкА)
от -1 до +1 А	1 мкА	±(0,0005^|Iom|+500 мкА)
от -1,5 до +1,5 А	1 мкА	±(0,0005- |Iom|+1,5 мА)
АКИП		П-1601/3, АКИП-1601/3R
от -1 до +1 нА	10 фА	±(0,001-|Iom|+50 пА)
от -100 до +100 нА	100 фА	±(0,0006^|lom|+100 пА)
от -1 до +1 мкА	1 пА	±(0,00025^|Iom|+300 пА)
от -10 до +10 мкА	10 пА	±(0,00025^|lom|+700 пА)
от -100 до +100 мкА	100 пА	±(0,0002^|Iom|+6 нА)
от -1 до +1 мА	1 нА	±(0,0002^|Iom|+60 нА)
от -10 до +10 мА	10 нА	±(0,0002^|Iom|+600 нА)
от-100 до +100 мА	100 нА	±(0,0002^|Iom|+6 мкА)
от -1 до +1 А	1 мкА	±(0,0005^|Iom|+500 мкА)
от -3 до +3 А	10 мкА	±(0,0005- |Iom|+1,5 мА)
от -10 до +10 А	10 мкА	±(0,004^|Iom|+25 мА)
Примечание: lom - значение воспроизводимой силы тока, А

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В
1	2	3
АКИ		[П-1601/1, АКИП-1601/IR
от -200 до +200 мВ	0,1 мкВ	±(0,00015^Uos|+300 мкВ)
от -2 до +2 В	1 мкВ	±(0,00015^Uos|+300 мкв)
от -20 до +20 В	10 мкВ	±(0,00015^Uos|+1 мВ)
от -200 до +200 В	100 мкВ	±(0,00015^Uos|+10 мВ)
от -1000 до +1000 В	1 мВ	±(0,0002^Uos|+50 мВ)
АКИ		[П-1601/2, AKHn-1601/2R
от -200 до +200 мВ	1 мкВ	±(0,00015^Uos|+300 мкВ)
от -2 до +2 В	10 мкВ	±(0,00015^Uos|+300 мкв)
от -20 до +20 В	100 мкВ	±(0,00015•Uosl+l мВ)
от -200 до +200 В	1 мВ	±(0,00015^Uos|+10 мВ)
АКИ		[П-1601/3, AKHn-1601/3R
от -200 до +200 мВ	0,1 мкВ	±(0,00015^Uos|+300 мкВ)
от -2 до +2 В	1 мкВ	±(0,00015^Uos|+300 мкв)
от -20 до +20 В	10 мкВ	±(0,00015^Uos|+1 мВ)
от -200 до +200 В	100 мкВ	±(0,00015^Uos|+10 мВ)
Примечание: Uos - значение воспроизводимого напряжения, В

Таблица 5 - Метрологические характеристики источников в режиме измерения напряжения постоянного тока

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В
АКИ		[П-1601/1, АКИП-1601/1R
от -200 до +200 мВ	0,1 мкВ	±(0,00015^Uom|+300 мкВ)
от -2 до +2 В	1 мкВ	±(0,00015 •Uom|+300 мкв)
от -20 до +20 В	10 мкВ	±(0,00015^Uom|+1 мВ)
от -200 до +200 В	100 мкВ	±(0,00015^Uom|+10 мВ)
от -1000 до +1000 В	1 мВ	±(0,0002^Uom|+50 мВ)
АКИ		[П-1601/2, ЛКИП-1601/2И
от -200 до +200 мВ	1 мкВ	±(0,00015^Uom|+300 мкВ)
от -2 до +2 В	10 мкВ	±(0,00015 •Uom|+300 мкв)
от -20 до +20 В	100 мкВ	±(0,00015^Uom|+1 мВ)
от -200 до +200 В	1 мВ	±(0,00015^Uom|+10 мВ)
АКИ		[П-1601/3, АКИП-1601/3R
от -200 до +200 мВ	0,1 мкВ	±(0,00015^Uom|+300 мкВ)
от -2 до +2 В	1 мкВ	±(0,00015 •Uom|+300 мкв)
от -20 до +20 В	10 мкВ	±(0,00015^Uom|+1 мВ)
от -200 до +200 В	100 мкВ	±(0,00015^Uom|+10 мВ)
Примечание: Uom - значение измеряемого напряжения, В

Диапазон измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом
1	2	3
АКИ		П-1601/1, ЛКИП-1601/IR
2 Ом	1 мкОм	±(0,001 •R+0,0003 Ом)
20 Ом	10 мкОм	±(0,00055 •R+0,003 Ом)
200 Ом	100 мкОм	±(0,00055 •R+0,03 Ом)
2 кОм	1 мОм	±(0,00055 •R+0,3 Ом)
20 кОм	10 мОм	±(0,00055 •R+3 Ом)
200 кОм	100 мОм	±(0,00055 •R+30 Ом)
2 МОм	1 Ом	±(0,0007^R+300 Ом)
20 МОм	10 Ом	±(0,0035 •R+3 кОм)
АКИП-1601/2, ЛКИП-1601/2И
2 Ом	1 мкОм	±(0,001 •R+0,0003 Ом)
20 Ом	10 мкОм	±(0,00055 •R+0,003 Ом)
200 Ом	100 мкОм	±(0,00055 •R+0,03 Ом)
2 кОм	1 мОм	±(0,00055 •R+0,3 Ом)
20 кОм	10 мОм	±(0,00055 •R+3 Ом)
200 кОм	100 мОм	±(0,00055 •R+30 Ом)
2 МОм	1 Ом	±(0,0007^R+300 Ом)
20 МОм	10 Ом	±(0,002 •R+3 кОм)
200 МОм	100 Ом	±(0,007 •R+30 кОм)
ЛКИП-1601/3, ЛКИП-1601/3И
2 Ом	1 мкОм	±(0,001 •R+0,0003 Ом)
20 Ом	10 мкОм	±(0,00055 •R+0,003 Ом)
200 Ом	100 мкОм	±(0,00055 •R+0,03 Ом)
2 кОм	1 мОм	±(0,00055 •R+0,3 Ом)
20 кОм	10 мОм	±(0,00055 •R+3 Ом)
200 кОм	100 мОм	±(0,00055 •R+30 Ом)
2 МОм	1 Ом	±(0,0007^R+300 Ом)
20 МОм	10 Ом	±(0,002 •R+3 кОм)
200 МОм	100 Ом	±(0,007 •R+30 кОм)
Примечание: R - значение измеряемого сопротивления, Ом

Установленное значение PLC	Пределы измерения/ воспроизведения напряжения		Пределы измерения/воспроизведения тока
	0,2 В	от 2 до 200 В	10 нА	100 нА	от 0,1 до 10 мкА	от 100 мкА до 100 мА	от 1 до 3 А
0,1-PLC	±0,0001-U	±0,00005 •U	±0,003 •I	±0,0003^1	±0,0001 •I	±0,0001 •I	±0,0001 •I
0,01- PLC	±0,0005^U	±0,0001 •U	±0,01 •I	±0,001 •I	±0,0005 •I	±0,0002 •I	±0,0003 •I
0,001-PLC	±0,003^U	±0,00^U	±0,03-I	±0,01 •I	±0,003-I	±0,002 •I	±0,002-I

Примечания:

I - значение воспроизводимой/измеряемой силы тока, А;

U - значение воспроизводимого/измеряемого напряжения, В

Таблица 8 -

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, в долях от пределов допускаемой основной погрешности	±0,15
Максимальная выходная мощность, Вт	20
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +18 до +28 80

Таблица 9 - Технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	6,7
Габаритные размеры (ширинахвысотахглубина), мм	450x214x88
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 100 до 240 50/60
Потребляемая мощность, Вт, не более	250
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от 0 до +40 85

Таблица 10 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средств измерений

Таблица 11 - Комплектность

Наименование	Обозначение	Количество, шт.
Источник-измеритель	АКИП-1601	1
Сетевой кабель питания	-	1
USB кабель	-	1
Комплект измерительных кабелей	-	1
Руководство по эксплуатации (CD-диск)	-	1

Сведения о методиках (методах) измерений

приведены в пункте «Режимы измерений и измерительные функции» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной измерений силы постоянного электрического тока 30 декабря 2019 г. № 3456 «Об утверждении для средств измерений электрического сопротивления

Стандарт предприятия «Источники-измерители АКИП-1601».

Правообладатель

«1ТЕСН ELECTRONIC Со., Ltd», Китай

Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005

Факс: + 025-52415268

Web-сайт: www.itechate.com

Изготовитель

«1ТЕСН ELECTRONIC Со., Ltd», Китай

Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93889-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643

Назначение средства измерений

Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в расширенном диапазоне рабочих частот в волноводных трактах WR15 (3643NA) и WR10 (3643P).

Описание средства измерений

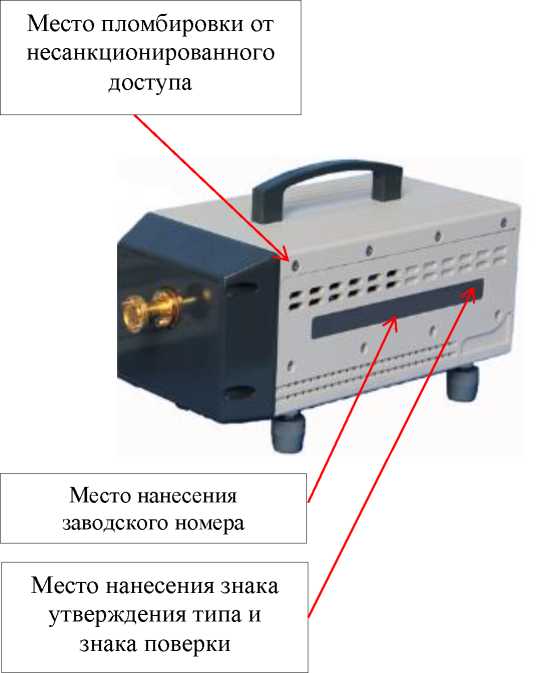

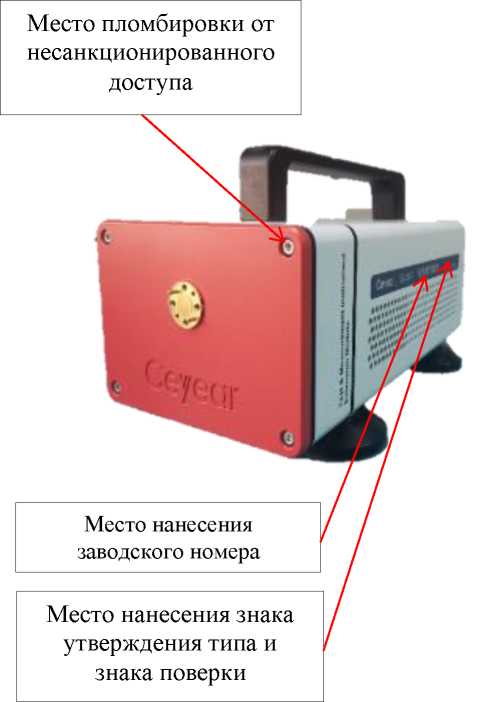

Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643 (далее - МРЧД) имеют две модификации 3643NA и 3643P отличающиеся диапазоном рабочих частот и сечениями волноводного тракта.

Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низких частот (ПЧ) в область высоких частот (ВЧ) и в обратном направлении без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в N1 -раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте (на частоты рабочего диапазона АЦВ). Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	3643NA	3643P
Диапазон рабочих частот, ГГ ц	от 50 до 75	от 75 до 110
Диапазон частот на входах «RF» и «LO», ГГц	от 12,50 до 18,75	от 12,50 до 18,33
Мощность выходного сигнала, дБ (1 мВт), не менее	5
Номинальный уровень мощности на входах «RF» и «LO», дБ (1 мВт)	10
Диапазон   измерений   модуля   коэффициента передачи     дБ	от 0 до -60
Диапазон измерений фазы коэффициента передачи |5;z|, градус	от -180 до +180
Диапазон   измерений   модуля   коэффициента отражения ISul2	от 0,01 до 1
Диапазон измерений фазы коэффициента отражения |Sii|, градус	от -180 до +180
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |Sii|, отн. ед.3)	0,018+0,014^|Sii|+0,018^|Sii|2

таблицы 1

Наименование характеристики	Значение
	3643NA	3643P
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус3)	±[1,0+(180/п)-аГС81п(Л|^,г|/|5'г7|)]
Пределы допускаемой абсолютной погрешности измерений   модуля   коэффициента   передачи согласованных четырехполюсников без учета нелинейности и уровня собственных шумов анализатора цепей Л|5/г|, дБ3)	±[О,12+|0,01-|^у/||]
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус3)	±[0,5+(180/п)•aгcsin(Л|57■г|/8,6)]
1) |Sji| - модуль коэффициента передачи 2) |Sii| - модуль коэффициента отражения 3) Значения погрешностей приведены после калибровки комплектами мер калибровочных ZV-WR10, ZV-WR15 или аналогичных

Таблица 2 - Основные технические

Наименование характеристики	Значение
Тип фланца волноводного модификация 3643NA	WR15
модификация 3643P	WR10
Тип разъема входов «RF» и «LO»	3,5 мм (розетка)
Тип разъема выходов ПЧ	SMA (розетка)
Параметры электрического питания: - напряжение постоянного тока, В, не более	12
- сила постоянного тока, А, не более	2
Габаритные размеры, мм, не более
- длина	240
- ширина	120
- высота	90
Масса, кг, не более	4
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность окружающего воздуха при температуре + 25 °С, %, не более	80
- атмосферное давление кПа (мм рт.ст.)	от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность МРЧД

Наименование	Обозначение	Количество, шт./ экз.
МРЧД	3643NA или 3643P	2
Адаптер питания +12 В		2
Шнур питания		2
USB-кабель		2
Алюминиевая коробка		2
Руководство по эксплуатации		1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;

Техническая документация фирмы-изготовителя.

Правообладатель

Фирма «Ceyear Technologies Co., Ltd», Китай

Agpec:No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China

Изготовитель

Фирма «Ceyear Technologies Co., Ltd», Китай

Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93890-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Модули AXIe DPNA-6G

Назначение средства измерений

Модули AXIe DPNA-6G (далее - модули) предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных трактах.

осуществляется разделение сигналов приемников-ответвителей. Модули соответствуют требованиям стандарта AXIe-0 и предназначены для работы в составе информационных измерительных системах на основе магистрали AXIe-0 совместно с крейтами стандарта AXIe-0.

Конструктивно модули выполнены в моноблочном исполнении в металлическом корпусе прямоугольной формы, содержащем коаксиальные соединители измерительных портов для подключения в тракт, соединители для обеспечения информационной связи устройств модуля на базе регистров с магистралью AXIe-0, блок индикации, ручки монтажа.

В конструкции модулей отсутствуют элементы регулировки и подстройки доступные пользователю. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, тип модуля и изображение фирменного знака изготовителя наносятся на верхнюю часть боковой панели корпуса модулей в виде наклейки.

Нанесение знака поверки на модули не предусмотрено.

Знак утверждения типа наносится на верхнюю часть боковой панели корпуса модулей в виде наклейки.

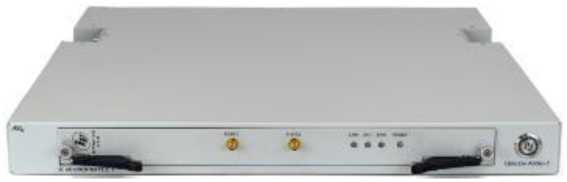

Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа представлен на рисунке 1.

Общий вид модулей, установленных в шасси AXIe-1, представлен на рисунке 2.

Рисунок 2 - Общий вид модулей, установленных в шасси AXIe-1

Программное обеспечение

Модули работают под управлением встроенного программного обеспечения (далее -ПО), которое обеспечивает считывание, протоколирование и передачу измерительной информации в ПО верхнего уровня. ПО модулей разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО выделена в файлы библиотек математических функций: undpna_32.dll и undpna_64.dll.

Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 -

значимой части ПО

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	undpna 32.dll	undpna 64.dll
Номер версии (идентификационный номер) ПО	не ниже 1.0	не ниже 1.0
Цифровой идентификатор ПО	35E36815	2082EB93
Алгоритм вычисления идентификатора ПО	CRC32	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, МГц	от 60 до 6000
Пределы допускаемой относительной погрешности частоты выходного сигнала	±5 •IO-9
Уровень мощности выходного сигнала, дБ (1 мВт)	от -30 до 0
Пределы допускаемой абсолютной погрешности уровня мощности выходного сигнала, дБ	±1
Относительный уровень гармонических составляющих в спектре выходного сигнала, дБс, не более: - в диапазоне частот от 60 до 1000 МГц включ. - в диапазоне частот св. 1000 до 4000 МГц включ. - в диапазоне частот св. 4000 до 6000 МГц включ.	-10 -30 -60
Относительный уровень негармонических составляющих в спектре выходного сигнала, дБс, не более	-35
Диапазон измерений коэффициента стоячей волны по напряжению (КСВН)	от 1 до 5

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество шт./экз
Модуль	AXIe DPNA-6G	1
Комплект ПО модулей Информтест	ФТКС.85001-01	1
Управляющая панель. Руководство оператора	ФТКС.66176-01 34 01	1
Драйвер. Руководство системного программиста	ФТКС.76176-01 32 01	1
Опись компакт-диска (CD)	ФТКС.85001-01 90ОП1	1
Руководство по эксплуатации	ФТКС.468260.176 РЭ	1
Паспорт	ФТКС.468260.176ПС	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ФТКС.468260.176РЭ «Модуль AXIe DPNA-6G. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 58286-2018 «Архитектура базовая построения систем контрольноизмерительной аппаратуры AXIe-1. Технические требования»;

ФТКС.468260.176ТУ «Модуль AXIe DPNA-6G. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» (ООО Фирма «ИНФОРМТЕСТ»)

ИНН 7735075319

Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 8

Изготовитель

Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ»

(ООО Фирма «ИНФОРМТЕСТ»)

ИНН 7735075319

Адрес: 124482 г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 8

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93891-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры-калибраторы АКИП-2201А

Назначение средства измерений

Мультиметры-калибраторы АКИП-2201А (далее - мультиметры) предназначены для измерения в режиме мультиметра силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термосопротивлений, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты импульсов, статических характеристик термопар и термосопротивлений.

Описание средства измерений

Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Мультиметры осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термосопротивлений Pt1000, Pt100, Cu50 и формирование статических характеристик, указанных термопреобразователей. Мультиметры обладают дополнительными функциями: генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока с нарастанием в диапазоне от 25 % до 100 % с шагом 25 %, удержания результата измерения, автоматического отключения питания.

Мультиметры представляют собой портативные электрические измерительные приборы, выполненные в пластмассовом корпусе.

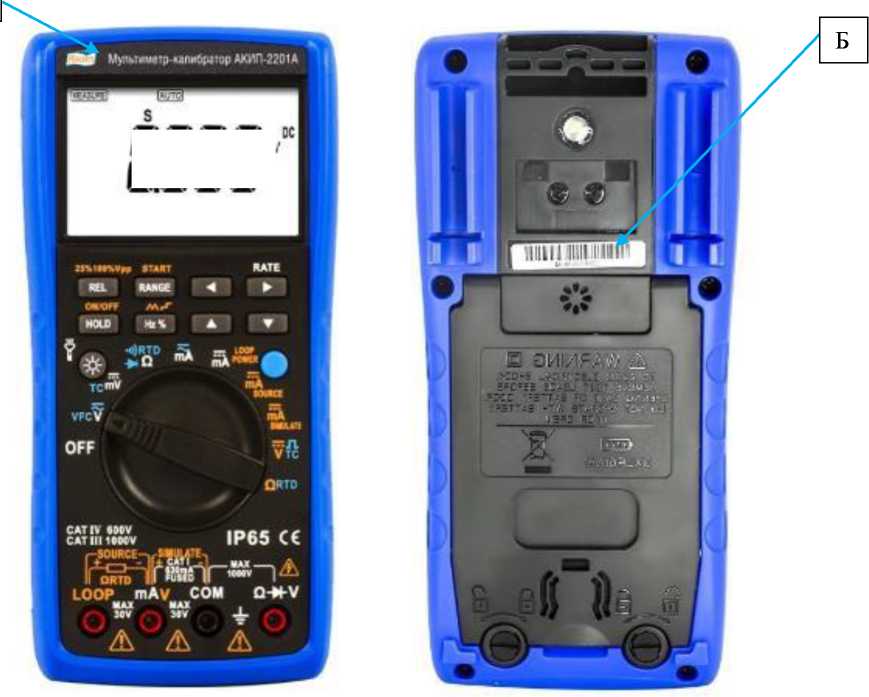

На передней панели расположены ЖК-дисплей, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.

таблицы 1

1		2	3	4
Измерение напряжения переменного тока частотой от 20 Гц до 1 кГц, В		от 0 до 6,000 В	0,001 В	±(0,005^иизм+4^к) 1) ±(0,05^иизм+4^к) 2)
		от 0 до 60,00 В	0,01 В	±(0,005^иизм+4^к)
		от 0 до 600,0 В	0,1 В
Измерение электрического сопротивления постоянному току, Ом		от 0 до 600,0 Ом	0,1 Ом	±(0,002•Rизм+4•k)
		от 0 до 6,000 кОм	0,001 кОм
		от 0 до 60,00 кОм	0,01 кОм
		от 0 до 600,0 кОм	0,1 кОм	±(0,005•Rизм+4•k)
		от 0 до 6,000 МОм	0,001 МОм	±(0,01•Rизм+4•k)
		от 0 до 60,00 МОм	0,01 МОм	±(0,02^ Ги-1и+4^к)
Измерение силы постоянного тока, мА		от 0 до ±60,000 мА	0,01 мА	±(0,002 1изм+4 к)
		от 0 до ±600,00 мА	0,1 мА
Измерение силы переменного тока частотой от 20 Гц до 1 кГц, мА		от 0 до 60,000 мА	0,01 мА	±(0,005^1изм+10^к)
		от 0 до 600,00 мА	0,1 мА
Измерение частоты, Гц 8)		от 0 до 9,9999 Гц	0,0001 Гц	±(0,002•Fизм+4•k)
		от 0 до 99,999 Гц	0,001 Гц
		от 0 до 999,99 Гц	0,01 Гц
		от 0 до 5,0000 кГц	0,0001 кГц
Измерение температуры с помощью термопар, °С 7)	R	от 0°С до +1760 °С	1 °С	±(0,005^Тизм+3) °С 3) ±(0,005^Тизм+2) °С 4)
	S	от 0°С до +1760 °С
	B	от +600°С до +1800 °С
	K	от -200°С до +1350 °С		±(0,005^Тизм+2) °С 5) ±(0,005^Тизм+1) °С 6)
	E	от -200°С до +700 °С
	J	от -200°С до +950 °С
	T	от -200°С до +400 °С
	N	от -200°С до +1300 °С
Измерение температуры с помощью термосопротивлений 7)	Cu50	от -50°С до +150 °С	1 °С	±(0,005^Тизм+3) °С
	Pt100	от -200°С до +850 °С
	Pt1000	от -200°С до +800 °С

Примечания

Uu3M, Ru3M, 1иЗМ, Fu3M, Тизм - значения измеряемых величин

Пределы дополнительной абсолютной погрешности измерения при температуре меньше +18 °С и больше +28 °С рассчитывается по формуле (0,1^Л) на каждый 1 °С отклонения,

где Л - значение допускаемой основной абсолютной погрешности

• ¹⁾ - при частоте напряжения переменного тока до 400 Гц включ.

• ²⁾ - при частоте напряжения переменного тока св. 400 Гц

• ³⁾ - при измеряемой температуре до плюс 100 °С включ.

• ⁴⁾ - при измеряемой температуре св. плюс 100 °С

• ⁵⁾ - при измеряемой температуре до минус 100 °С включ.

• ⁶⁾ - при измеряемой температуре св. минус 100 °С

• ⁷⁾ Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей мультиметра и термопреобразователя

• ⁸⁾ - при частоте измеряемого сигнала больше 3 Гц

Таблица 2 - Метрологические характеристики при воспроизведении величин

Наименование характеристики		Диапазон воспроизведений	Разрешение, k	Пределы допускаемой основной абсолютной погрешности
Воспроизведение напряжения постоянного тока, В		от -10,00 до +110,00 мВ	0,01 мВ	±(0,002-U+4-k)
		от -100,0 до +1100,0 мВ	0,1 мВ
		от -1,000 до +11,000 В	0,001 В
Воспроизведение силы постоянного тока, мА		от 0 до +33,000 мА	0,001 мА	±(0,002-I+4-k)
Воспроизведение электрического сопротивления постоянного тока, Ом		от 0 до 400,0 Ом	0,1 Ом	±(0,002^R+4^k)
Воспроизведение статических характеристик термопар, °С 6)	R	от 0°С до +1767 °С	1 °С	±(0,002 •Т+З) 1) ±(0,002 •Т+2) 2)
	S	от 0 °С до +1767 °С
	B	от +600 °С до +1820 °С
	K	от -200 °С до +1372 °С	0,1 °С	±(0,002 •Т+2) 3) ±(0,002 •Т+1) 4)
	E	от -200 °С до +1000 °С
	J	от -200 °С до +1200 °С
	T	от -250 °С до +400 °С
	N	от -200 °С до +1300 °С
Воспроизведение статических характеристик термосопротивлений, °С 7)	Cu50	от -50 °С до +150 °С	0,1 °С	±(0,002 -1+0,6)
	Pt100	от -200 °С до +850 °С
Воспроизведение частоты выходных импульсов, Гц 5)		от 1,0 до 110,0 Гц	0,1 Гц	±(0,002^F+2^k)
		от 0,100 до 1,100 кГц	0,001 кГц
		от 1,0 до 11,0 кГц	0,1 кГц

Примечания

при воспроизведении сигнала термопары до плюс100 °С включ.

при воспроизведении сигнала термопары до минус 100 °С включ.

• ⁴⁾ - при воспроизведении сигнала термопары св. минус 100 °С

• ⁵⁾ Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В

• ⁶⁾ - погрешность нормируется без учета погрешности компенсации температуры холодного спая

• ⁷⁾ - погрешность нормируется без учета сопротивления соединительных проводов

Таблица 3 - Технические

Наименование характеристики	Значение
Масса, кг, не более	0,5
Габаритные размеры (ширинахвысотахглубина), мм, не более	185х90х54
Параметры электрического питания: - напряжение питания постоянного тока (3 батареи АА), В	4,5
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +18 до +28 80
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от 0 до +50 90

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Мультиметр-калибратор	АКИП-2201А	1
Измерительные провода со съемным наконечником	-	2
Сумка-чехол	-	1
Элементы питания	АА	3
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «Мультиметры-калибраторы АКИП-2201А».

Правообладатель

“Double King Industrial Holdings Co., Limited”, Китай

Адрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong

Телефон: +86 755 8242 6859

Факс: +86 755 2592 1032

Web-сайт: http://www.china-victor.com

Изготовитель

XI'AN BEICHENG ELECTRONICS CO.,LTD., Китай

Адрес: JINGYUAN 7 ROAD, JINGHE INDUSTRIAL PARK, NORTH DISTRICT, XI'AN

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93892-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП

Назначение средства измерений

Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП (далее по тексту - приборы) предназначены для воспроизведения действующего значения напряжения постоянного тока и измерения электрического сопротивления.

Описание средства измерений

Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП представляет собой портативный прибор, пластмассовый корпус которого состоит из двух частей. На лицевой стороне корпуса расположены черно-белый дисплей высокой контрастности и клавиатура с кнопками управления. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На нижней стенке корпуса расположено гнездо для подключения к внешнему блоку питания.

Питание осуществляется от встроенной аккумуляторной батареи.

Принцип действия прибора основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на черно-белый дисплей

К данному типу средства измерений относятся следующие модификации: ПрофКиП ИДО-06, ПрофКиП ИДО-06/1, ПрофКиП ИДО-07, ПрофКиП ИДО-07/1, ПрофКиП ТДО-06, ПрофКиП ТДО-07.

Приборы различаются между собой:

• - наличием /отсутствием определённых режимов измерения;

• - основной погрешностью измерений в различных режимах;

• - максимальным/ минимальным значением измеряемой величины в том или ином режиме.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов.

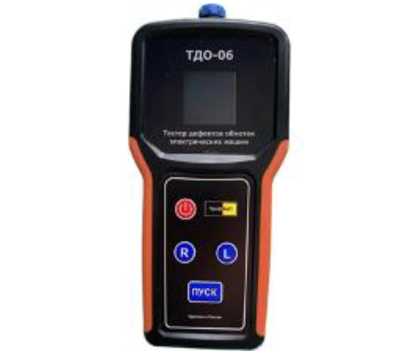

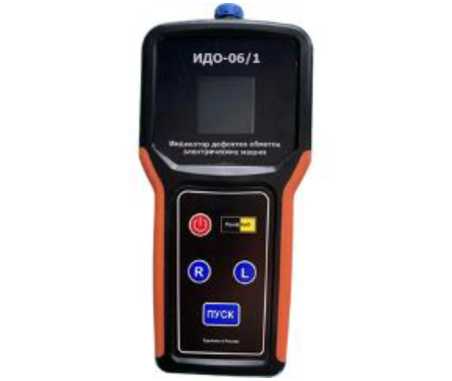

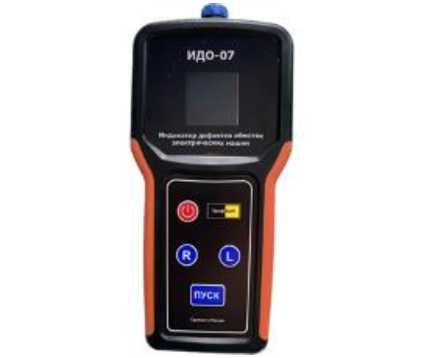

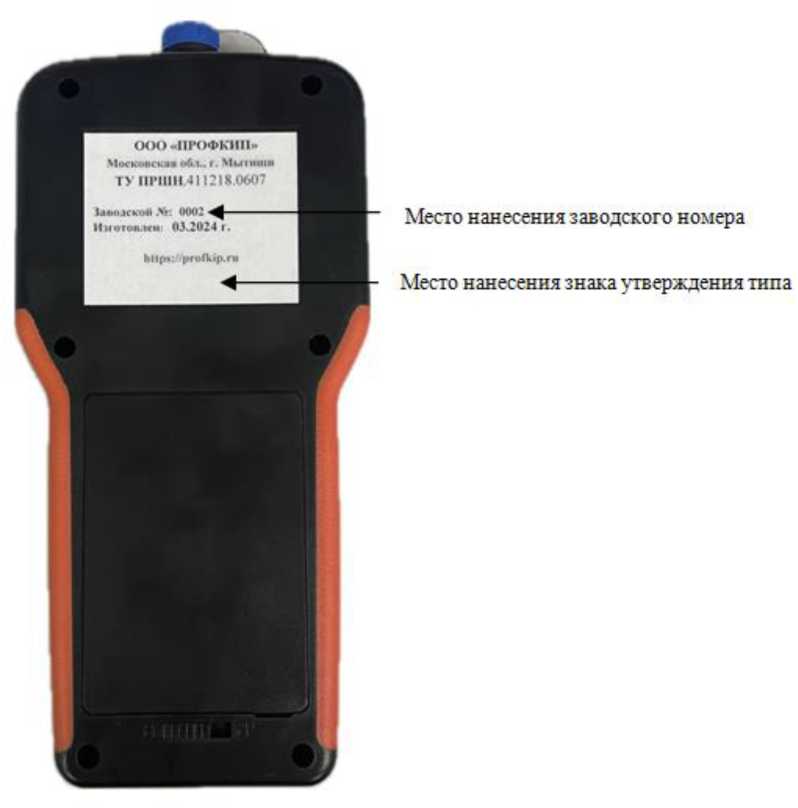

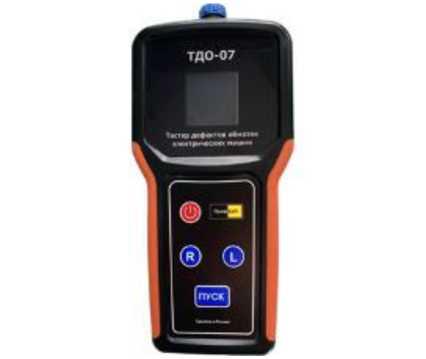

Общий вид приборов представлен на рисунках 1-6. Место нанесения заводского номера и место нанесения знака утверждения типа представлено на рисунке 7. Место пломбирования от несанкционированного доступа представлено на рисунке 8.

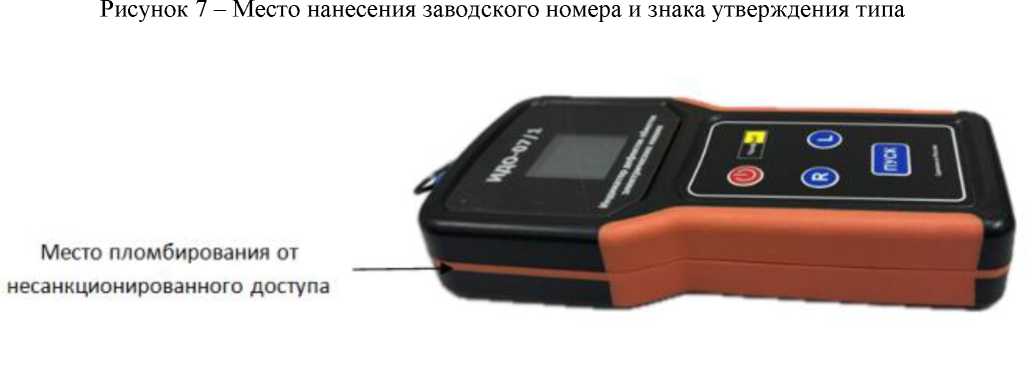

Рисунок 8 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем

Уровень защиты ПО прибора «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики в режиме измерения электрического сопротивления

Модификация	Диапазон измерений электрического сопротивления, МОм	Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, МОм
ТДО-06	от 0,1 до 500,0	+(5 • 10-2     + 0,05)
ТДО-07	от 0,1 до 500,0	+(5 • 10-2     + 0,05)
^^изм - измеренное прибором значение электрического сопротивления, МОм

Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Модификация	Установленное значение напряжения постоянного тока, В	Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В
ТДО-06	500	+25
	1000	±50
ТДО-07	500	+25
	1000	±50
ИДО-06	500	±25
ИДО-07	500	±25
ИДО-06/1	1000	±50
ИДО-07/1	1000	±50

Таблица 4 - Технические

Наименование характеристики	Значение
Габаритные размеры, мм, не более
- длина	215
- ширина	110
- высота	35
Масса, кг, не более	0,35
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +40

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на заднюю панель прибора, и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Тестеры и индикаторы дефектов обмоток электрических машин ПрофКиП	ТУ ПРШН.411218.0607	1
Элемент (батарея) питания	-	1
Измерительные провода	-	В соответствии с модификацией прибора
Индукционный датчик	-	В соответствии с модификацией прибора
Руководство по эксплуатации: - для модификаций ТДО-06, ТДО-07 - для модификаций ИДО-06, ИДО-07, ИДО-06/1, ИДО-07/1	ПРШН.411218.0607-Т-2024 РЭ ПРШН 411218.0607-И-2024 РЭ	1 1
Упаковка	-	1

Сведения о методиках (методах) измерений

приведены в пункте 8 «порядок работы» руководства по эксплуатации ПРШН.411218.0607-Т-2024 РЭ и в пункте 7 «порядок работы» руководства по эксплуатации ПРШН 411218.0607-И-2024 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Технические условия «ТУ ПРШН.411218.0607 ТЕСТЕРЫ И ИНДИКАТОРЫ ДЕФЕКТОВ ЭЛЕКТРИЧЕСКИХ МАШИН ПРОФКИП».

Правообладатель

Общество с ограниченной ответственностью «ПрофКиП» (ООО «ПрофКиП»)

ИНН 5029212906

Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон +7 (495) 921-16-18

E-mail: info@profkip.ru

Изготовитель

Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКиП») ИНН 5029212906

Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2 Телефон +7 (495) 921-16-18

E-mail: info@profkip.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93893-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пипетки градуированные 1-го класса точности типа 2

Назначение средства измерений

Пипетки градуированные 1-го класса точности типа 2 (далее - пипетки) предназначены для измерений объема жидкости.

Описание средства измерений

Пипетки представляют собой прямые стеклянные цилиндрические трубки с узким оттянутым концом и с нанесенными на них шкалами. Числовые обозначения шкалы пипеток нанесены над соответствующими отметками с правой стороны шкалы.

Пипетки изготавливаются в одном исполнении: исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от любой отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости. Время ожидания не устанавливается.

Принцип действия пипеток основан на измерении определенного объема жидкости (приведенной к температуре 20 °С), которая выливается из пипетки.

Знак поверки наносится над шкалой методом трафаретной печати с последующим вжиганием краски в месте, указанном на рисунке 1.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв русского алфавита и арабских цифр, по системе нумерации изготовителя наносится в верхней части пипетки методом лазерной гравировки в месте, указанном на рисунке 2.

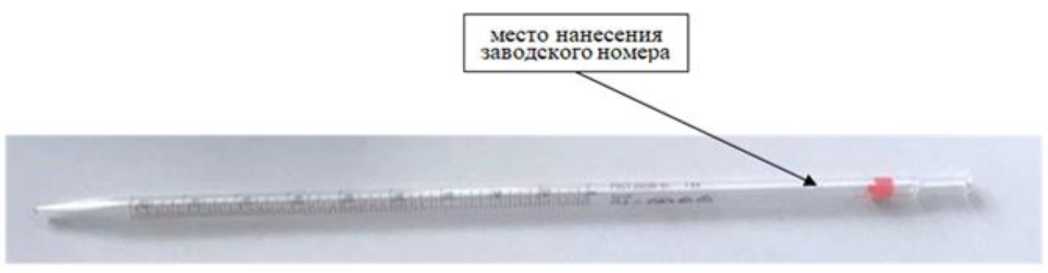

Общий вид пипеток представлен на рисунках 1 и 2.

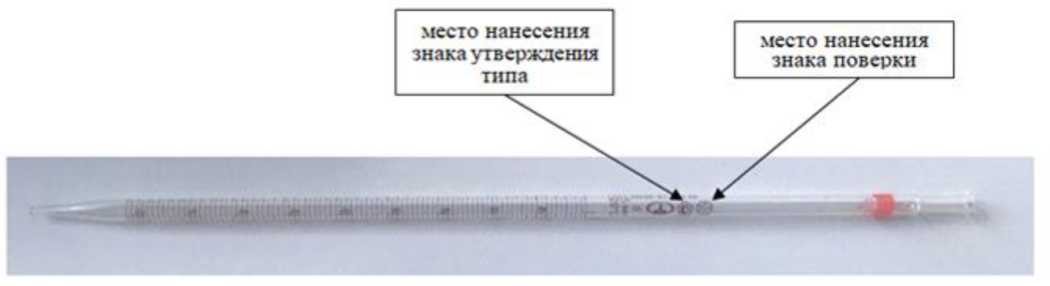

Рисунок 2 - Общий вид пипеток градуированных 1-го класса точности типа 2 с указанием мест нанесения заводского номера

Пломбирование пипеток не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость пипеток, мл	5
Цена наименьшего деления шкалы, мл	0,05
Пределы допускаемой абсолютной погрешности вместимости пипеток при температуре +20 °С, мл	±0,03
Время слива, с	от 8 до 11

Таблица 2 - Технические

Наименование характеристики	Значение
Длина пипетки, мм, не более	360

Знак утверждения типа

наносится над шкалой методом трафаретной печати с последующим вжиганием краски в месте, указанном на рисунке 1, и на этикетку в правом верхнем углу типографским способом.

Комплектность средства измерений

Таблица 3 -

Наименование	Обозначение	Количество
Пипетка градуированная 1 -го класса точности типа 2	исполнение 2	количество по заказу
Этикетка	МИДП.725237.044. ЭТ	1 экз.
Коробка упаковочная	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение» этикетки МИДП.725237.044. ЭТ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);

ГОСТ 29227-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования;

ГОСТ 29228-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 2. Пипетки градуированные без установленного времени ожидания.

Правообладатель

Общество с ограниченной ответственностью «МиниМедПром» (ООО «МиниМедПром»)

ИНН 3202008488

Юридический адрес: 242600, Брянская обл., г. Дятьково, ул. Ленина, д. 182, к. 5 Телефон/факс: 8 (48333) 3-44-05

E-mail: standart.minimed@mail.ru

Изготовитель

Общество с ограниченной ответственностью «МиниМедПром» (ООО «МиниМедПром»)

ИНН 3202008488

Адрес: 242600, Брянская обл., г. Дятьково, ул. Ленина, д. 182, к. 5 Телефон/факс: 8 (48333) 3-44-05

E-mail: standart.minimed@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93894-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних

значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 616. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

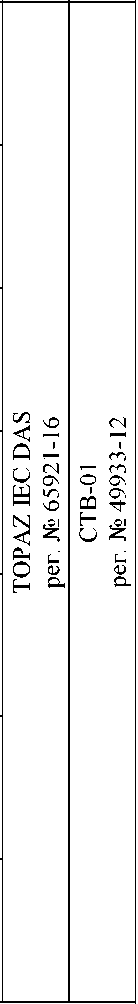

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si О Й и Н
1	2	3	4	5	6	7
1	ВЛ 110 кВ Смоленская ТЭЦ-2 -Смоленск-1 с отпайкой на ПС Смоленск-2 I цепь (ВЛ-143)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)7(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	<с о г л <м Й 53« О fe Н	<м гА о c^ ffl и I-,' о
2	ВЛ 110 кВ Смоленская ТЭЦ-2 -Смоленск-1 с отпайкой на ПС Смоленск-2 II цепь (ВЛ-144)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)7(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 110 кВ Смоленск-1 -Талашкино I цепь (ВЛ-105)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	ВЛ 110 кВ Смоленск-1 -Талашкино II цепь (ВЛ-113)	ТВ-ЭК исп. М3 кл.т 0,2S Ктт = 600/5 рег. № 56255-14	НКФ110-83У1 кл.т 0,5 Ктн = (110000/^3)/(100/^3) рег. № 1188-84	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Примечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1-6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
7-44 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
1	2	3
Трансформатор тока	ТВ-ЭК исп. М3	18
Трансформатор тока	ТЛМ-10	48
Трансформатор тока	ТЛМ-10-1	4
Трансформатор тока	ТОЛ 10	21
Трансформатор тока	ТОЛ-10 УТ2	3
Трансформатор напряжения	ЗНОЛП-ЭК-10	12
Трансформатор напряжения	НКФ110-83У1	6
Трансформатор напряжения	НТМИ-6-66	2
Счетчик электрической энергии трехфазный статический	СТЭМ-300	44
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительновычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П2200624.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Смоленск-1», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к.22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93895-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Княжегубская

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Княжегубская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 631. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

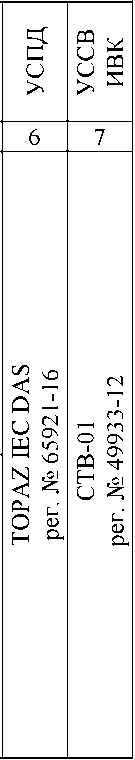

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si О Й и Н
1	2	3	4	5	6	7

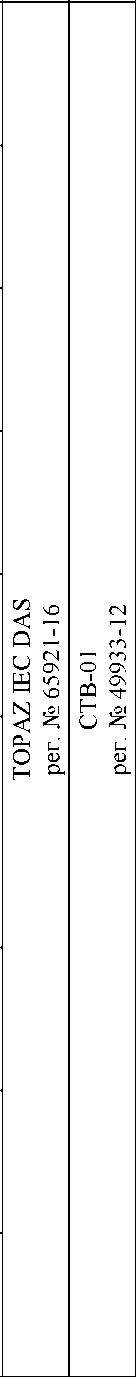

1	ВЛ 330 кВ Кольская АЭС - Княжегубская №1 (Л-396)	IMB 362 кл.т 0,5S Ктт = 2000/1 рег. № 32002-06	CPB кл.т 0,2 Ктн = (330000/V3)/(100/V3) рег. № 68549-17	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	<с о г л <м W ш о fe Н	<м гА о c^ ffl и I-,' о
2	ВЛ 330 кВ Кольская АЭС - Княжегубская №2 (Л-496)	IMB 362 кл.т 0,2S Ктт = 2000/1 рег. № 32002-06; IMB 362 кл.т 0,2S Ктт = 2000/1 рег. № 74034-19	CPB кл.т 0,2 Ктн = (330000/V3)/(100/V3) рег. № 68549-17	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 150 кВ Княжегубская ГЭС 11 -Княжегубская (Л-238)	IMB 170 кл.т 0,2S Ктт = 1200/1 рег. № 32002-06	CPB кл.т 0,2 Ктн = (150000/V3)/(100/V3) рег. № 68557-17	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	ВЛ 110 кВ Княжегубская ГЭС 11 -Княжегубская №1 (Л-60)	IMB 123 кл.т 0,2S Ктт = 200/5 рег. № 32002-06	CPB кл.т 0,2 Ктн = (110000/^3)7(100/^3) рег. № 68557-17	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Примечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)	1,0	1,7	0,9	0,7	0,7
	0,8	2,5	1,5	1,0	1,0
	0,5	4,7	2,8	1,9	1,9
2-5 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
6-7 (Счетчик 0,5S)	1,0	1,1	0,6	0,6	0,6
	0,8	1,1	0,8	0,6	0,6
	0,5	1,1	1,1	0,7	0,7

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55(10) %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5(10) %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,8	3,8	2,4	1,6	1,6
	0,5	2,4	1,4	1,1	1,1
2-5 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
6-7 (Счетчик 1,0)	0,8	-	1,5	1,1	1,1
	0,5	-	1,2	1,1	1,1
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,7	2,8	2,0	2,0
2-5 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
6-7 (Счетчик 0,5S)	1,0	1,6	1,3	1,3	1,3
	0,8	1,7	1,5	1,4	1,4
	0,5	1,7	1,7	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55(10) %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5(10) %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,8	4,1	2,7	2,1	2,1
	0,5	2,7	1,9	1,6	1,6
2-5 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
	0,5	1,9	1,5	1,4	1,4
6-7 (Счетчик 1,0)	0,8	-	3,4	3,2	3,2
	0,5	-	3,2	3,2	3,2

Продолжение таблицы 3_________________________________________________

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Примечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1,0 нормируются от I2%.

• 2 Границы интервала допускаемой относительной погрешности ИК № 6-7 при измерении реактивной электрической энергии нормируется от Ii0%.

• 3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от i до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от i до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии Альфа А1800:
- средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS:
- средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000

1	2
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
1	2	3
Трансформатор тока	IMB 123	6
Трансформатор тока	IMB 170	3
Трансформатор тока	IMB 362	6
Трансформатор напряжения	CPB	21
Счетчик электрической энергии трехфазный статический	СТЭМ-300	5
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	2
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительновычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П3300671.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Княжегубская», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93896-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Славянка

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Славянка (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 630. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si О Й и Н
1	2	3	4	5	6	7
1	ЗРУ 10 кВ, 1с 10 кВ, яч. №103, КЛ 10 кВ ф.103	ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 400/5 рег. № 32139-06	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18	<с о г л <м И ш 1—1 40 О о н л	<м гА о c^ ffl и I-,' о
2	ЗРУ 10 кВ, 1с 10 кВ, яч. №104, КЛ 10 кВ ф.104	ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 400/5 рег. № 32139-06	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
3	ЗРУ 10 кВ, 1с 10 кВ, яч. №106, КЛ 10 кВ ф.106	ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 400/5 рег. № 32139-06	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
4	ЗРУ 10 кВ, 1с 10 кВ, яч. №107, КЛ 10 кВ ф.107	ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 400/5 рег. № 32139-06	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
5	ЗРУ 10 кВ, 1с 10 кВ, яч. №108, КЛ 10 кВ ф.108	ТОЛ-НТЗ-10 кл.т 0,5S Ктт = 200/5 рег. № 51679-12	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18
6	ЗРУ 10 кВ, 1с 10 кВ, яч. №109, КЛ 10 кВ ф.109	ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 400/5 рег. № 32139-06	НАМИ-10-95 УХЛ2 кл.т 0,5 Ктн = 10000/100 рег. № 20186-05	СТЭМ-300 кл.т 0,5S/1 рег. № 71771-18

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		61(2)%,	65 %,	620 %,	6100 %,
		I1(2)% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-26 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
27-28 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		62%,	65 %,	620 %,	6100 %,
		I2% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-26 (Счетчик 1; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,8	2,1	2,1
	0,5	2,7	1,8	1,5	1,5
27-28 (Счетчик 1; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,6	2,1
	0,5	-	2,7	1,8	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		61(2)%,	65 %,	620 %,	6100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1-26 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	26

• 1 Границы интервала допускаемой относительной погрешности 51(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(5) до 120 0,87 от 49,85 до 50,15 от +21 до +25

1	2
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
1	2	3
Трансформатор тока	ТОЛ-НТЗ-10	6
Трансформатор тока	ТОЛ-СЭЩ-10	78
Трансформатор напряжения	НАМИ-10-95 УХЛ2	4
Счетчик электрической энергии трехфазный статический	СТЭМ-300	26
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	2
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительновычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П2200961.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием

коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Славянка», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93897-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Рудня

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Рудня (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 617. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	О й и Н
1	2	3	4	5	6	7
1	ВЛ 110 кВ Голынки-Рудня (ВЛ-114)	ТГФМ-110 кл.т. 0,2S Ктт = 600/5 рег. № 52261-12	UTD-123 кл.т. 0,2 Ктн = (110000/^3)7(100/^3) рег. № 84934-22	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18	<с о д г л <М Й о fe Н	<м сА сД F—* tOi и I-.' о С1и
2	ВЛ 110 кВ Рудня -Лиозно	ТГФМ-110 кл.т. 0,2S Ктт = 300/5 рег. № 52261-12	UTD-123 кл.т. 0,2 Ктн = (110000/^3)7(100/^3) рег. № 84934-22	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18
3	ВЛ 110 кВ Рудня -Лиозно (контрольный)	ТГФМ-110 кл.т. 0,2S Ктт = 300/5 рег. № 52261-12	UTD-123 кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 84934-22	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18
4	ВЛ 35 кВ Рудня - Любавичи	ТГМ кл.т. 0,2S Ктт = 200/5 рег. № 59982-15	НАМИ-35 УХЛ1 кл.т. 0,5 Ктн = 35000/100 рег. № 19813-09	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18
5	ВЛ 35 кВ Рудня - Микулино	ТГМ кл.т. 0,2S Ктт = 200/5 рег. № 59982-15	НАМИ-35 УХЛ1 кл.т. 0,5 Ктн = 35000/100 рег. № 19813-05	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 - 3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
4 - 6 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
7, 9, 11, 13, 15, 18, 20 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3
8, 10, 12, 14, 16, 17, 19, 21 (Счетчик 0,5S; ТТ 0,2S; ТН 0,5)	1,0	1,5	0,9	0,9	0,9
	0,8	1,7	1,2	1,0	1,0
	0,5	2,3	1,9	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 - 3 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
4 - 6 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
	0,5	1,6	1,1	1,0	1,0
7, 9, 11, 13, 15, 18, 20 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,6	2,1
	0,5	-	2,7	1,8	1,5
8, 10, 12, 14, 16, 17, 19, 21 (Счетчик 1,0; ТТ 0,2S; ТН 0,5)	0,8	2,4	2,0	1,6	1,6
	0,5	2,0	1,5	1,3	1,3

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

  прав доступа

• - пароли на сервере, предусматривающие разграничение

к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТГФМ-110	6 шт.
Трансформатор тока	ТГМ	9 шт.
Трансформатор тока	ТЛМ-10	15 шт.
Трансформатор тока	ТОЛ-СЭЩ-10	24 шт.
Трансформатор напряжения	UTD-123	6 шт.
Трансформатор напряжения	НАМИ-35 УХЛ1	2 шт.
Трансформатор напряжения	НАМИ-10-95УХЛ2	2 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	21 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ. П1100633.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Рудня». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93898-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Псков

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Псков (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 624. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		I1(2)% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,4	0,7	0,5	0,5
	0,8	1,6	1,0	0,7	0,7
	0,5	2,7	1,7	1,2	1,2
3, 4 (Счетчик 0,5S; ТТ 0,5S; ТН 0,2)	1,0	2,0	1,1	0,9	0,9
	0,8	2,7	1,6	1,2	1,2
	0,5	4,8	2,9	2,0	2,0
5, 6 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		I2% < I изм< I 5 %	I5 %<I и;м' I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,4	1,6	1,1	1,1
	0,5	1,8	1,1	0,8	0,8
3, 4 (Счетчик 1,0; ТТ 0,5S; ТН 0,2)	0,8	4,0	2,6	1,9	1,9
	0,5	2,7	1,8	1,4	1,4
5, 6 (Счетчик 1,0; ТТ 0,5)	0,8	-	4,4	2,4	1,8
	0,5	-	2,6	1,6	1,3

Таблица 4 - Основные технические

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного пломбирование:

  доступа и

  прав доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение

к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количеств о
Трансформатор тока	ТГФ-330	3 шт.
Трансформатор тока	AGU-362	3 шт.
Трансформатор тока	ТОЛ	6 шт.
Трансформатор тока	Т-0,66У3	5 шт.
Трансформатор тока	Т-0,66	1 шт.
Трансформатор напряжения	НАМИ	3 шт.
Трансформатор напряжения	ЗНОЛ	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	6 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительновычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П3300646.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Псков». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест») Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2024 г. № 2747

Регистрационный № 93899-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная автоматизированная учета тепловой энергии

Саранской ТЭЦ-2

Назначение средства измерений

Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2 (далее - ИС) предназначена для измерений перепада давления, избыточного давления, температуры, массы, тепловой энергии и интервалов времени.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке входных сигналов, поступающих по измерительным каналам (далее - ИК) от преобразователей перепада давления, избыточного давления и температуры, установленных на измерительных трубопроводах (далее - ИТ), и измерении массы теплоносителя и тепловой энергии.

Для измерения массы теплоносителя (воды) на ИТ установлены сужающие устройства - диафрагмы по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003), преобразователи перепада давления, избыточного давления и температуры. Масса теплоносителя измеряется сложным ИК, реализующим метод расчета по ГОСТ 8.586.5-2005 на основе измеренных перепада давления на диафрагме, избыточного давления и температуры теплоносителя соответствующими простыми ИК.

Тепловая энергия теплоносителя измеряется с помощью сложного ИК на основе измерений массы, избыточного давления и температуры теплоносителя соответствующими ИК.

• - УУ тепловой энергии, отпускаемой на район «Заречный» (далее -«Заречный»), заводской номер 01.24.04.

  УУ на район

УУ подпиточной воды (УУ воды на ПТС 1 очереди, УУ воды на ПТС 2 очереди, УУ воды на ПТС из вакуумного деаэратора, УУ воды в вакуумный деаэратор, УУ воды на эжектор вакуумного деаэратора, ИТ холодной воды) являются общими для всех автономных блоков ИС.

ИС представляет собой многоуровневую иерархичную систему распределенного типа, состоящую из нижнего, среднего и верхнего уровней, связанных между собой аналоговыми и цифровыми линиями связи.

Нижний уровень ИС представлен средствами измерений (далее - СИ) перепада давления, избыточного давления и температуры.

Средний уровень ИС построен на тепловычислителях СПТ963 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -№ в ФИФОЕИ) 70097-17) и контроллерах промышленных DevLink (№ 78510-20 в ФИФОЕИ) (далее - контроллеры DevLink). Тепловычислители СПТ963 измеряют аналоговые и частотные сигналы, поступающие от нижнего уровня, преобразуют их в соответствующие значения перепада давления, избыточного давления, температуры и вычисляют значение массового расхода (массы) теплоносителя, тепловой энергии, а также передают измерительную информации контроллерам DevLink и на верхний уровень посредством цифровых сигналов. Контроллеры DevLink реализуют алгоритм пользователя, работающий в системе реального времени контроллера или по запросу с интерфейса пользователя верхнего уровня.

Верхний уровень ИС состоит из серверов сбора и хранения, WEB-сервера (осуществляет визуализацию данных ИС), станции инженера и автоматизированных рабочих мест диспетчеров. Верхний уровень ИС выполняет следующие функции:

• - сбор, обработка и хранение результатов измерений;

• - контроль состояния исполнительных механизмов (электрозадвижек);

• - регистрация событий;

• - архивирование информации.

Основные функции ИС:

• - измерение перепада давления, избыточного давления и температуры теплоносителя;

• - вычисление массового расхода (массы) теплоносителя и тепловой энергии;

• - формирование отчетов, архивирование, хранение измеренных и вычисленных значений;

• - защита системной информации от несанкционированного доступа.

Перечень и состав УУ ИС приведены в таблице 1.

Таблица 1 - Перечень и состав УУ ИС

Наименование УУ	ИТ	Наименование СИ, входящих в состав ИК	№ в ФИФОЕИ
УУ на ЦПР	Подающий	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ	19055-02
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Подающий (байпас)	Преобразователь давления измерительный EJX, модель EJX 110A	28456-09
		Преобразователь давления измерительный EJX, модель EJX II0A	28456-04
		Датчик давления «Метран-150», модель «Метран-150TG»	32854-09
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17

Наименование УУ	ИТ	Наименование СИ, входящих в состав ИК	№ в ФИФОЕИ
УУ на ЦПР	Обратный	Преобразователь давления измерительный EJX, модель EJX 110A	28456-09
		Датчик давления Сигнал-И, модель Сигнал-И-ДИ (далее - Сигнал-И-ДИ)	19055-99
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
УУ на СВР	Подающий	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчик давления «Метран-150», модель «Метран-150TG»	32854-09
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Подающий (байпас)	Преобразователь давления измерительный EJX, модель EJX II0A	28456-04
		Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ	19055-02
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Обратный	Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчик давления Метран-150, модель Метран-150ТG	32854-13
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
УУ на СЗР	Подающий	Преобразователь давления измерительный EJX, модель EJX 110A	28456-04
		Преобразователь давления измерительный EJX, модель EJX 110A	28456-09
		Датчик давления «Метран-150», модель «Метран-150TG»	32854-09
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17

Наименование УУ	ИТ	Наименование СИ, входящих в состав ИК	№ в ФИФОЕИ
УУ на СЗР	Подающий (байпас)	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ	19055-02
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Обратный	Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчик давления «Метран-150», модель «Метран-150TG»	32854-09
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
УУ на район «Заречный»	Подающий	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчик давления «Метран-150», модель «Метран-150TG»	32854-09
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Подающий (байпас)	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ	19055-02
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Тепловычислитель СПТ963	70097-17
	Обратный	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчик давления Метран-150, модель Метран-150ТG	32854-13
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088	58808-14
		Адаптер измерительный АДС97 (далее - АДС97)	38646-08
		Тепловычислитель СПТ963	70097-17
УУ воды на ПТС 1 очереди	-	Преобразователи давления измерительные EJX, модель EJX 110A	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ	19055-02
		Термопреобразователь сопротивления ТСП 012	17053-01
		Тепловычислитель СПТ963	70097-17

Наименование УУ	ИТ	Наименование СИ, входящих в состав ИК	№ в ФИФОЕИ
УУ воды на ПТС 2 очереди	-	Преобразователь давления измерительный EJX, модель EJX II0A	28456-04
		Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчик давления МТ-100, модель МТ-100 Р 11032 (далее - МТ-100)	13094-95
		Термопреобразователь сопротивления ТСП 012	17053-01
		Тепловычислитель СПТ963	70097-17
УУ воды на ПТС из вакуумного деаэратора	-	Преобразователь давления измерительный EJX, модель EJX 110A (далее - EJX 110A)	28456-04
		Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчик давления, разрежения и разности давлений Сигнал, модель Сигнал ДИ (далее -Сигнал ДИ)	13687-93
		Термопреобразователь сопротивления ТСП 012	17053-01
		Тепловычислитель СПТ963	70097-17
УУ воды в вакуумный деаэратор	-	Преобразователь давления измерительный EJX, модель EJX II0A	28456-09
		Датчик давления «Метран-150», модель «Метран-150TG» (далее - Мет'ран-|50ТС)	32854-09
		Термопреобразователь сопротивления ТСП 012	17053-01
		Тепловычислитель СПТ963	70097-17
УУ воды на эжектор вакуумного деаэратора	-	Преобразователь давления измерительный EJX, модель EJX 110A (далее - EJX II0A)	28456-09
		Датчики давления, разрежения и разности давлений Сигнал-И, модель Сигнал-И-ДИ (далее - Сигнал-И-ДИ)	19055-02
		Термопреобразователь сопротивления ТСП 012 (далее - ТСП 012)	17053-01
		Тепловычислитель СПТ963	70097-17
ИТ холодной воды	-	Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДИ	63044-16
		Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ, модификация ТС-1088 (далее - ТС-1088)	58808-14
		Тепловычислитель СПТ963 (далее - СПТ963)	70097-17
Резерв	-	Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДД (далее - АИР-20/М2-Н-ДД)	63044-16
		Преобразователь давления измерительный АИР-20/М2, модель АИР-20/М2-Н-ДИ (далее - АИР-20/М2-Н-ДИ)	63044-16
		Датчик давления Метран-150, модель Метран-150ТG2 (далее - Мет'ран-|50ТС2)	32854-13
		Датчик давления Метран-150, модель Метран-150CD (далее - Мет'ран-|50СО)	32854-13

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и точки, наносится на маркировочные таблички, закрепленные на серверных шкафах, шкафу WEB-сервера и на титульный лист формуляра типографским способом. Заводские номера автономных блоков ИС в виде цифрового обозначения, состоящего из арабских цифр и точки, наносятся типографским способом на маркировочные таблички, закрепленные на ИТ соответствующих УУ.

Нанесение знака поверки на ИС не предусмотрено. Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС и включает в себя ПО СПТ963 и ПО контроллеров DevLink.

ПО ИС разделено на метрологически значимую и метрологически незначимую части. К метрологически значимой части ПО ИС относятся: ПО СПТ963 и ПО DevLink Linux контроллеров DevLink. Идентификационные данные метрологически значимой части ПО ИС приведены в таблице 2.

К метрологически незначимой части ПО ИС относятся ПО СРВК DevLink контроллеров DevLink, реализованное в виде файлов операционной системы Linux.

Метрологически значимая часть ПО ИС защищена от несанкционированного доступа, изменения алгоритмов и установленных параметров паролем, ведением доступного только для чтения журнала событий и пломбированием СПТ963 и контроллеров DevLink (в шкафном исполнении) в соответствии с их описаниями типа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
	ПО СПТ963	ПО контроллеров DevLink
Идентификационное наименование ПО	-	DevLink Linux
Номер версии (идентификационный номер) ПО	01.0.Х.ХХ	8.2
Цифровой идентификатор ПО	FFB3	0хС973
Алгоритм вычисления цифрового идентификатора ПО	-	MODBUS CRC16
Примечание - Символы «х» обозначают любые символы латинского алфавита или цифры.

Метрологические и технические характеристики

Метрологические характеристики ИС приведены в таблице 3.

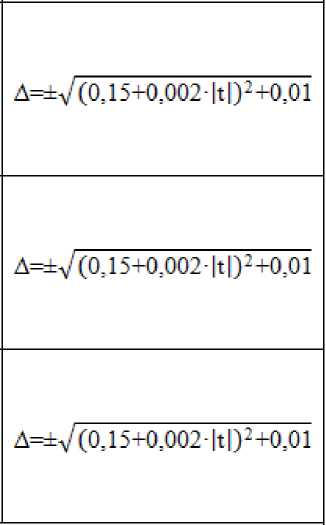

Таблица 3 -

ИС

Наименование характеристики	Значение
Диапазон измерений массы теплоносителя в потоке, т/ч: - по подающему ИТ УУ на ЦПР - по подающему ИТ (байпас) УУ на ЦПР - по обратному ИТ УУ на ЦПР - по подающему ИТ УУ на СВР - по подающему ИТ (байпас) УУ на СВР - по обратному ИТ УУ на СВР - по подающему ИТ УУ на СЗР - по подающему ИТ (байпас) УУ на СЗР - по обратному ИТ УУ на СЗР	от 406,9 до 4020,8 от 120,3 до 1256,4 от 710,7 до 3510,0 от 249,8 до 3217,4 от 122,8 до 1256,4 от 644,5 до 3208,1 от 407,6 до 3217,1 от 122,8 до 1256,4 от 644,5 до 3208,1

__________________Наименование характеристики___________________

• - по подающему ИТ УУ на район «Заречный»

• - по подающему ИТ (байпас) УУ на район «Заречный»

• - по обратному ИТ УУ на район «Заречный»

• - по УУ воды на ПТС 1 очереди

• - по УУ воды на ПТС 2 очереди

• - по УУ воды на ПТС из вакуумного деаэратора

• - по УУ воды в вакуумный деаэратор

• - по УУ воды на эжектор вакуумного деаэратора___________________

Пределы допускаемой относительной погрешности измерений массы теплоносителя по ИТ, %, в диапазоне измерений массы теплоносителя в потоке:

• - от 406,900 до 651,575 т/ч по подающему ИТ УУ на ЦПР

• - от 120,300 до 165,176 т/ч по подающему ИТ (байпас) УУ на ЦПР

• - от 710,70 до 1145,29 т/ч по обратному ИТ УУ на ЦПР

• - от 249,800 до 355,119 т/ч по подающему ИТ УУ на СВР

• - от 122,800 до 177,621 т/ч по подающему ИТ (байпас) УУ на СВР

• - от 644,500 до 997,259 т/ч по обратному ИТ УУ на СВР

• - от 407,600 до 654,217 т/ч по подающему ИТ УУ на СЗР

• - от 122,800 до 177,447 т/ч по подающему ИТ (байпас) УУ на СЗР

• - от 644,50 до 998,16 т/ч по обратному ИТ УУ на СЗР

• - от 276,900 до 396,238 т/ч по подающему ИТ УУ на район «Заречный»

• - от 120,300 до 164,975 т/ч по подающему ИТ (байпас) УУ на район «Заречный»

• - от 289,800 до 499,969 т/ч по обратному ИТ УУ на район «Заречный»

• - от 20,800 до 30,379 т/ч по УУ воды на ПТС 1 очереди

• - от 15,400 до 21,153 т/ч по УУ воды на ПТС 2 очереди

• - от 32,800 до 46,172 т/ч по УУ воды на ПТС из вакуумного деаэратора

• - от 33,500 до 49,073 т/ч по УУ воды в вакуумный деаэратор

• - от 31,600 до 45,674 т/ч по УУ воды на эжектор вакуумного

деаэратора___________________________________________________________

Пределы допускаемой относительной погрешности измерений массы теплоносителя по ИТ, %, в диапазоне измерений массы теплоносителя в потоке:

• - от 651,575 до 4020,800 т/ч по подающему ИТ УУ на ЦПР

• - от 165,176 до 1256,400 т/ч по подающему ИТ (байпас) УУ на ЦПР

• - от 1145,29 до 3510,00 т/ч по обратному ИТ УУ на ЦПР

• - от 355,119 до 3217,400 т/ч по подающему ИТ УУ на СВР

• - от 177,621 до 1256,400 т/ч по подающему ИТ (байпас) УУ на СВР

• - от 997,259 до 3208,100 т/ч по обратному ИТ УУ на СВР

• - от 654,217 до 3217,100 т/ч по подающему ИТ УУ на СЗР

• - от 177,447 до 1256,400 т/ч по подающему ИТ (байпас) УУ на СЗР

• - от 998,16 до 3208,10 т/ч по обратному ИТ УУ на СЗР

• - от 396,238 до 3518,900 т/ч по подающему ИТ УУ на район «Заречный»

• - от 164,975 до 1256,400 т/ч по подающему ИТ (байпас) УУ на район «Заречный»

• - от 499,969 до 3502,100 т/ч по обратному ИТ УУ на район «Заречный»

• - от 30,379 до 254,100 т/ч по УУ воды на ПТС 1 очереди

  Значение

  от 276,9 до 3518,9 от 120,3 до 1256,4 от 289,8 до 3502,1 от 20,8 до 254,1 от 15,4 до 203,0 от 32,8 до 404,4 от 33,5 до 161,0 от 31,6 до 159,4




  Наименование характеристики	Значение
  - от 21,153 до 203,000 т/ч по УУ воды на ПТС 2 очереди - от 46,142 до 404,400 т/ч по УУ воды на ПТС из вакуумного деаэратора - от 49,073 до 161,000 т/ч по УУ воды в вакуумный деаэратор - от 45,674 до 159,400 т/ч УУ воды на эжектор вакуумного деаэратора	±2,0
  Диапазон измерений тепловой энергии за час, Гкал: - по УУ на ЦПР - по УУ на СВР - по УУ на СЗР - по УУ на район «Заречный»	от 8,8 до 256,0 от 8,0 до 233,8 от 8,0 до 234,0 от 3,6 до 255,5
  Пределы допускаемой относительной погрешности измерений тепловой энергии, отпущенной по каждому УУ тепловой энергии, %: - в отопительный период по УУ на ЦПР - в отопительный период по УУ на СВР - в отопительный период по УУ на СЗР - в отопительный период по УУ на район «Заречный» - в неотопительный период по УУ на ЦПР, УУ на СВР - в неотопительный период по УУ на СЗР, УУ на район «Заречный»	±4,9 ±4,5 ±4,8 ±4,6 ±4,2 ±5,0
  Пределы допускаемой относительной погрешности измерений времени, %	±0,01

Наименование ИК	Наименование УУ	Состав ИК		Диапазон измерений	Пределы допускаемой погрешности ИК в условиях эксплуатации
		Измерительный преобразователь (выходной сигнал)	Тепловычислитель
ИК перепада давления	УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас)), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас))	EJX 110А, № 28456-09 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 1 кгс/см2	Y ± 0,256 %
	УУ воды на эжектор вакуумного деаэратора			от 0 до 1,6 кгс/см2	Y ± 0,257 %
	УУ воды на ПТС из вакуумного деаэратора	EJX 110А, № 28456-04 в ФИФОЕИ (от 4 до 20 мА)		от 0 до 0,1 кгс/см2	Y ± 0,272 %
	УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас))			от 0 до 0,25 кгс/см2	Y ± 0,257 %
	УУ на СЗР (подающий ИТ)			от 0 до 0,4 кгс/см2	Y ± 0,257 %
	УУ воды на ПТС 2 очереди			от 0 до 1,6 кгс/см2	Y ± 0,257 %
ИК перепада давления (резерв)	УУ на СЗР (подающий ИТ)	АИР-20/М2-Н-ДД, № 63044-16 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 0,16 кгс/см2	Y=±0,207 %
	УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ)	Метран-150CD, № 32854-13 в ФИФОЕИ (от 4 до 20 мА)		от 0 до 0,4 кгс/см2	Y=±0,250 %

УУ на ЦПР (обратный ИТ), УУ на СВР (подающий ИТ), УУ на СВР (обратный ИТ), УУ на СЗР (обратный ИТ), УУ на район «Заречный» (подающий ИТ), УУ на район «Заречный» (обратный ИТ), УУ воды на ПТС 1 очереди, УУ воды на ПТС из вакуумного деаэратора УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ (байпас)), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас))

УУ воды на эжектор вакуумного деаэратора, УУ воды на ПТС 2 _____________очереди_____________ УУ на СВР (подающий ИТ (байпас)), УУ воды на ПТС 1 очереди

УУ воды на эжектор вакуумного деаэратора

УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас))

ИК избыточного давления

Наименование ИК

Наименование УУ	Состав ИК		Диапазон измерений	Пределы допускаемой погрешности ИК в условиях эксплуатации
	Измерительный преобразователь (выходной сигнал)	Тепловычислитель
УУ на ЦПР (обратный ИТ)	Сигнал-И-ДИ, № 19055-99 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 16 кгс/см2	Y ± 0,304 %
УУ воды на ПТС из вакуумного деаэратора	Сигнал ДИ, № 13687-93 в ФИФОЕИ (от 4 до 20 мА)		от 0 до 10 кгс/см2	Y ± 0,304 %
УУ на СЗР (обратный ИТ)	Метран-150TG, № 32854-09 в ФИФОЕИ (от 4 до 20 мА)		от 0 до 10 кгс/см2	Y ± 0,261 %
УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ), УУ на СЗР (подающий ИТ), УУ на район «Заречный» (подающий ИТ), УУ воды в вакуумный деаэратор			от 0 до 25 кгс/см2	Y ± 0,275 %
УУ на СВР (обратный ИТ)	Метран-150TG, № 32854-13 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 10 кгс/см2	Y ± 0,261 %
УУ на район «Заречный» (обратный ИТ)		АДС97, № 38646-08 в ФИФОЕИ; СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 10 кгс/см2	Y=±0,261 %
УУ воды на ПТС 2 очереди	МТ-100, № 13094-95 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 10 кгс/см2	Y=±0,337 %

Наименование ИК	Наименование УУ	Состав ИК		Диапазон измерений	Пределы допускаемой погрешности ИК в условиях эксплуатации
		Измерительный преобразователь (выходной сигнал)	Тепловычислитель
ИК избыточного давления	ИТ холодной воды	АИР-20/М2-Н-ДИ, № 63044-16 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 1,6 МПа	Y ±0,164 %
ИК избыточного давления (резерв)	УУ воды на ПТС из вакуумного деаэратора, УУ на СЗР (обратный ИТ), УУ на СВР (обратный ИТ), УУ воды на ПТС 2 очереди	Метран-150TG2, № 32854-13 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 10 кгс/см2	Y 1 0,107 %
	УУ на район «Заречный» (обратный ИТ)		АДС97, № 38646-08 в ФИФОЕИ; СПТ963, № 70097-17 в ФИФОЕИ
	УУ на СВР (подающий ИТ (байпас)), УУ воды на ПТС 1 очереди, УУ воды на эжектор вакуумного деаэратора, УУ на ЦПР (обратный ИТ)	АИР-20/М2-Н-ДИ, № 63044-16 в ФИФОЕИ (от 4 до 20 мА)	СПТ963, № 70097-17 в ФИФОЕИ	от 0 до 16 кгс/см2	Y ± 0,240 %
	УУ на ЦПР (подающий ИТ), УУ на СЗР (подающий ИТ (байпас)), УУ на район «Заречный» (подающий ИТ (байпас)), УУ на ЦПР (подающий ИТ (байпас)), УУ на СВР (подающий ИТ), УУ на СЗР (подающий ИТ), УУ на район «Заречный» (подающий ИТ), УУ воды в вакуумный деаэратор			от 0 до 25 кгс/см2	Y ± 0,225 %

Наименование характеристики	Значение
- обратный ИТ УУ на район «Заречный»	от 0,0043 до 0,1000; от 0,027 до 0,630
- УУ воды на ПТС 1 очереди	от 0,0043 до 0,1000; от 0,025 до 0,630
- УУ воды на ПТС 2 очереди	от 0,0094 до 0,2500; от 0,06 до 1,60
- УУ воды на ПТС из вакуумного деаэратора	от 0,0042 до 0,1000; от 0,0241 до 0,6300
- УУ воды в вакуумный деаэратор	от 0,0111 до 0,2500
- УУ воды на эжектор вакуумного деаэратора	от 0,0627 до 1,6000
Допускаемые диаметры отверстия диафрагмы при температуре +20 °С, мм
- подающий ИТ УУ на ЦПР	от 486,205 до 486,767
- подающий ИТ (байпас) УУ на ЦПР	от 215,271 до 215,518
- обратный ИТ УУ на ЦПР	от 415,984 до 416,469
- подающий ИТ УУ на СВР	от 401,813 до 402,234
- подающий ИТ (байпас) УУ на СВР	от 215,342 до 215,589
- обратный ИТ УУ на СВР	от 400,271 до 400,762
- подающий ИТ УУ на СЗР	от 443,453 до 443,943
- подающий ИТ (байпас) УУ на СЗР	от 215,341 до 215,589
- обратный ИТ УУ на СЗР	от 400,271 до 400,762
- подающий ИТ УУ на район «Заречный»	от 409,066 до 409,554
- подающий ИТ (байпас) УУ на район «Заречный»	от 215,342 до 215,589
- обратный ИТ УУ на район «Заречный»	от 407,297 до 407,785
- УУ воды на ПТС 1 очереди	от 107,043 до 107,163
- УУ воды на ПТС 2 очереди	от 77,787 до 77,872
- УУ воды на ПТС из вакуумного деаэратора	от 142,532 до 142,712
- УУ воды в вакуумный деаэратор	от 107,670 до 107,805
- УУ воды на эжектор вакуумного деаэратора	от 67,744 до 67,853
Внутренний диаметр ИТ перед диафрагмой при температуре +20 °С, мм
- подающий ИТ УУ на ЦПР	702
- подающий ИТ (байпас) УУ на ЦПР	308,5
- обратный ИТ УУ на ЦПР	694
- подающий ИТ УУ на СВР	701
- подающий ИТ (байпас) УУ на СВР	309
- обратный ИТ УУ на СВР	701
- подающий ИТ УУ на СЗР	701
- подающий ИТ (байпас) УУ на СЗР	309
- обратный ИТ УУ на СЗР	701
- подающий ИТ УУ на район «Заречный»	610
- подающий ИТ (байпас) УУ на район «Заречный»	309
- обратный ИТ УУ на район «Заречный»	610
- УУ воды на ПТС 1 очереди	149,9
- УУ воды на ПТС 2 очереди	121,504
- УУ воды на ПТС из вакуумного деаэратора	257

Наименование характеристики	Значение
- УУ воды в вакуумный деаэратор	150
- УУ воды на эжектор вакуумного деаэратора	98,038
Разность температур теплоносителя между подающим и обратным	12,3
ИТ, °С, не менее
Параметры электрического питания:
- напряжение переменного тока, В	220^22
- частота переменного тока, Гц	50±1
Условия эксплуатации:
- температура окружающей среды в месте установки СИ ИС, °С	от +10 до +35
- относительная влажность (без конденсации влаги), %,	90
не более
- атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность ИС приведена в таблице 6.

Таблица 6 - Комплектность ИС

Наименование	Обозначение	Количество
Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2	-	1 шт.
Формуляр	ЖАЯК.425000.042 ФО	1 экз.
Руководство по эксплуатации	ЖАЯК.425000.042 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 2.8 документа «ЖАЯК.425000.042 ФО. Система измерительная автоматизированная учета тепловой энергии Саранской ТЭЦ-2. Формуляр».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Правообладатель

Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс»)

ИНН 6315376946

Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога

Балтия, км 26-й, д. 5, стр. 3, оф. 506 Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

E-mail: info@tplusgroup.ru

Web-сайт: www.tplusgroup.ru

Изготовитель

Общество с ограниченной ответственностью научно-производственная фирма «КРУГ» (ООО НПФ «КРУГ»)

ИНН 5837003278

Юридический адрес: 440028, Пензенская обл., г. Пенза, ул. Германа Титова, д. 1, оф. 203

Адрес места осуществления деятельности: 440028, Пензенская область, г. Пенза, ул. Германа Титова, д. 1

Телефон: +7 (8412) 49-97-75

E-mail: krug@krug2000.ru

Web-сайт: www.krug2000.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

---
