МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

14 июля 2020 г.                                                   1193

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57895/1 «Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля

• 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Инжиниринг групп» от 3 марта 2020 г. № 52 и № 51 приказываю:

• 1. Внести изменения в описание типа на системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 42776-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ПДВА.407300.001 МП «ГСИ. Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 28 февраля

• 2020 г., и распространить действие документа на системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ», находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 57895/1 «Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42776-15, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину),

ФГУП «ВНИИМС»   (А.Ю.Кузину)   обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

Г                             Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные "АБСОЛЮТ-УНИВЕРСАЛ" (далее системы) предназначены для измерений расхода и объема водно-спиртовых растворов (ликероводочные и спиртосодержащие жидкости, коньячный спирт, коньяк, пиво, слабоалкогольные напитки и др.), вина и виноматериалов, объемной концентрации (крепости) и объема безводного этилового или денатурированного спирта в растворе.

Принцип действия систем основан на измерении массы, плотности и температуры спиртового раствора с последующим расчетом объема раствора, а также процентного содержания (концентрации) и объема безводного спирта. При использовании на вине, виноматериалах и пиве используются электромагнитные расходомеры Promag совместно с датчиком температуры. Для остальных применений используются расходомеры Promass, датчик температуры используется опционально.

Системы состоят из одного или нескольких расходомеров массовых Promass (регистрационные №№ 15201-11, 68358-17) или расходомеров электромагнитных Promag (регистрационные №№ 14589-14, 67922-17), датчика температуры и модуля измерительного (МИ). Расходомер и датчик температуры устанавливаются на трубопроводе и обеспечивают измерение и передачу данных (массового/объемного расхода, массы, плотности и температуры рабочей среды), которые затем поступают в модуль.

В зависимости от применения системы могут иметь несколько исполнений:

- А - от одного до 8-ми расходомеров Promass, модуль с панельным компьютером (ПК);

- Б - от одного до 8-ми расходомеров Promass и (или) Promag с датчиками температуры, модуль с ПК;

- В - от одного до 8-ми расходомеров Promag и датчиков температуры, модуль с ПК.

В системах А и Б масса рабочей среды измеряется кориолисовым методом, объем вычисляется по измеренным значениям массы и плотности, плотность водноспиртового раствора - резонансным методом, а температура - при помощи встроенного в прибор термосопротивления (для расходомеров Promass); в системах Б объем измеряется индукционным методом (для расходомеров Promag), а температура - при помощи отдельного датчика температуры.

В системах В объем измеряется индукционным методом, а температура - при помощи датчика температуры.

На основании первичной измерительной информации в модуле проводится расчет, архивация и местная индикация суммарного объема измеряемой среды (для систем А, Б и В), суммарного объема безводного спирта, приведенного к 20 °С и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости) (для систем А и Б). Модуль имеет встроенную опцию Ethernet или модем телефонной линии для передачи данных в информационную систему в стандартизованном формате. Опционально модуль предполагает подключение штучного счетчика бутылок (цифровой протокол Modbus).

Объем измеряемой среды определяется соотношением значений измеренной массы среды, прошедшей через расходомер, плотности и температуры (для расходомеров Promass) и прямым измерением объема (для расходомеров Promag).

Расчет концентрации (крепости) спирта в процентах по объёму и объем безводного спирта выполняется путем программного пересчета измеренной расходомером плотности и температуры (для расходомеров Promass) водноспиртового раствора в единицы концентрации (крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79, измеренных расходомером (Promass) массы, плотности и температуры измеряемой среды.

Система обеспечивает переключение режимов индикации и выполнение следующих функций:

- индикацию текущего времени и текущей даты;

- индикацию времени наработки системы с момента первого включения системы по каждой точке измерения;

- индикацию суммарного объема измеряемой среды;

- индикацию суммарного объема измеряемой среды, приведенного к плюс 20 °С;

- индикацию суммарного объема безводного спирта, приведенного к плюс 20 °С, содержащегося в измеряемой среде;

- индикацию объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость);

- индикацию температуры измеряемой среды;

- индикацию сообщений об ошибках;

- сохранение ранее измеренных значений объемов и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);

- индикацию показателей за период измерений (суммарного объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры);

- создание и хранение архива в системе и возможность вывода из архива на собственный индикатор информации о суммарных объемах, крепости, температуре, неисправностях и ошибках по отношению к текущей дате;

• - хранение данных - не менее 5 лет;

• - вывод на экран ПК информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем);

• - контроль режимов работы АСИиУ;

• - защиту от несанкционированных действий оператора:

• - предотвращение искажения, уничтожения и подделки информации об объеме производства и оборота спирта, алкогольной и спиртосодержащей продукции, измеряемой, фиксируемой и передаваемой в ЕГАИС.

Внешний вид системы приведен на рисунке 1.

~220В

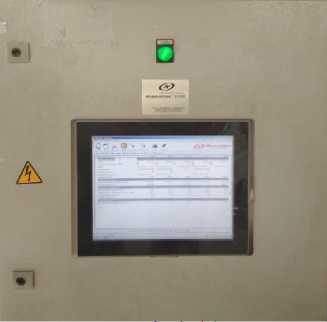

Рисунок 1- Внешний вид системы "АБСОЛЮТ-УНИВЕРСАЛ".

Для применения систем в учетно-расчетных операциях надзорными органами опечатывается модуль измерительный (рис.2).

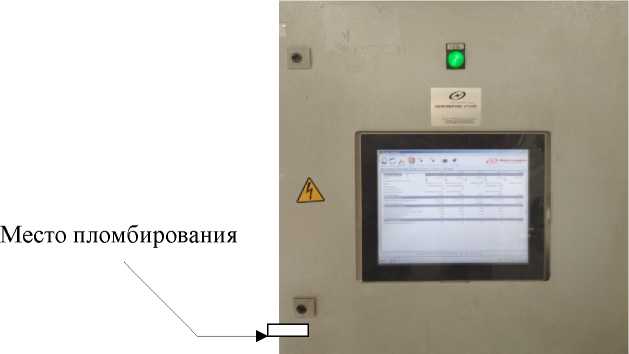

Рисунок 2 - Место пломбирования модуля измерительного.

Для расходомеров и датчиков температуры предусмотрено пломбирование пломбами надзорного органа.

Программное обеспечение (ПО) систем состоит из состоит из трех частей:

- программное обеспечение верхнего уровня автоматизированного рабочего места (АРМ) оператора;

- программное обеспечение панели оператора;

- программное обеспечение нижнего уровня модуля измерительного.

Обработка результатов измерений и вычисление (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО RSLogix5000 v15, v17, v20), исключающих возможность несанкционированных модификаций, загрузки, считывания из памяти CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Идентификационные данные программного обеспечения нижнего уровня систем представлены в таблице 1.

Номер версии ПО нижнего уровня отображается на панели оператора.

Таблица 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочный шильдик, укрепляемый на корпусе модуля измерительного, а также типографским способом на паспорт системы.

Таблица 4

осуществляется по документу ПДВА. 407300.001 МП "ГСИ. Системы измерительные "АБСОЛЮТ-УНИВЕРСАЛ". Методика поверки" с изменением № 1, утвержденному ФГУП "ВНИИМС" 28.02.2020 г.

Основные средства поверки:

• - установка расходомерная поверочная ПРУВ/ПС-0,05/1000, относительная погрешность ±(0,1 - 0,15) % (регистрационный № 37986-08);

• - термометр лабораторный ТР II, цена деления ±0,02 °С (регистрационный № 2850-04);

• - мерник эталонный металлический с номинальной вместимостью не менее 100 дм³, погрешность ±0,1 % по ГОСТ 8.400-2013;

- ареометр АСП-1 по ГОСТ 18481-81 с ценой деления 0,1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерении приведены в эксплуатационном документе

ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ПДВА.407300.001 ТУ Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ». Технические условия

Акционерное общество «Инжиниринг групп» (АО «Инжиниринг групп»)

ИНН 7725651468

Адрес: 105094, г. Москва, ул. Семеновский Вал, д.6 "Г", стр.3

Юридический адрес: 115419, г. Москва, ул. Шаболовка, д.34, строение 7, этаж 2, пом. I, ком. 4

Телефон/факс: +7 (495) 360-94-39

Web-сайт: en-g.ru

E-mail: en-g@bk.ru

Федеральное государственное унитарное предприятие "Всероссийский научно- исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
