Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «17» июня 2020 г. № 1084

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Содары PCS.2000

Содары PCS.2000 (далее - содары) предназначены для автоматических дистанционных измерений скорости и направления воздушного потока.

Принцип действия содаров основан на эффекте Доплера и подобен принципу действия радаров с тем отличием, что вместо радиоволн используются звуковые волны. Содары испускают звуковые импульсы заданной частоты в атмосферу и измеряют параметры отраженного сигнала. По полученным значениям параметров отраженного сигнала производится вычисление скорости и направления воздушного потока.

Конструктивно содары построены по модульному принципу. Содары состоят из антенного модуля, интерфейсного модуля, модуля электропитания и персонального компьютера (ПК).

Антенный модуль выполнен в виде плоской акустической фазированной антенной решетки (далее - АФАР) с блоком усилителей и электроники, которая применяется как для излучения, так и для приема звукового импульса. АФАР может быть представлена в виде пяти различных логических антенн. В процессе измерений каждая логическая антенна излучает короткие звуковые импульсы в заданном направлении. Сигнал, отраженный от плотностных и температурных неоднородностей в атмосфере, регистрируется при помощи АФАР. Измеряется частота отраженных звуковых импульсов, а также время, через которое импульсы регистрируются. Направления излучения звуковых импульсов обусловлены направлением логических антенн. Одна антенна излучает строго вертикально, тогда как четыре другие могут излучать звуковые импульсы в направлении от 10 до 30 градусов относительно вертикали. По алгоритмам изготовителя по измеренным содаром значениям отраженного сигнала производятся вычисления скорости и направления воздушного потока.

Интерфейсный модуль состоит из микропроцессора со встроенным программным обеспечением, платы управления антенным модулем и вспомогательного коммуникационного оборудования. Программное обеспечение «SODAR-Control», обеспечивающее управление работой содаров, устанавливается на ПК. Интерфейсный модуль и ПК смонтированы в едином корпусе, обеспечивающем защиту от неблагоприятных условий окружающей среды.

Модуль электропитания состоит из источника тока и вспомогательного оборудования.

Содары выпускаются в двух модификациях: PCS.2000-24 и PCS.2000-64. Модификации отличаются конструкцией антенного модуля и метрологическими характеристиками.

Содары работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определённые временные интервалы или по запросу. Для обмена информацией содары имеют последовательный интерфейс RS-485.

Общий вид содаров приведен на рисунках 1-2.

В целях ограничения доступа к наиболее важным частям содаров, на заводе изготовителя производится пломбирование интерфейсного модуля через пломбировочные отверстия. Схема пломбирования содаров приведена на рисунке 3.

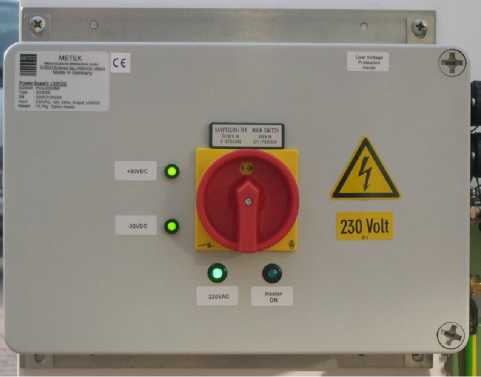

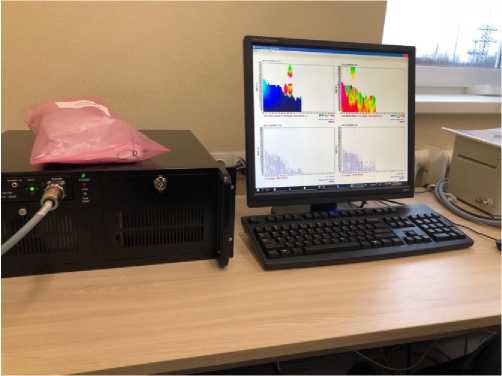

Рисунок 2 - Внешний вид интерфейсного модуля и ПК, смонтированных в едином корпусе (слева). Модуль питания (справа)

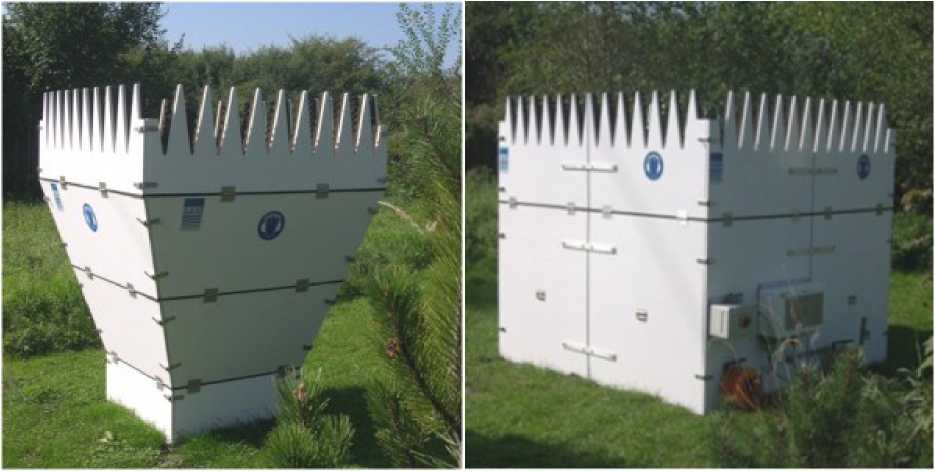

Рисунок 1 - Вешний вид антенного модуля содаров модификации PCS.2000-24 (слева), модификации PCS.2000-64 (справа)

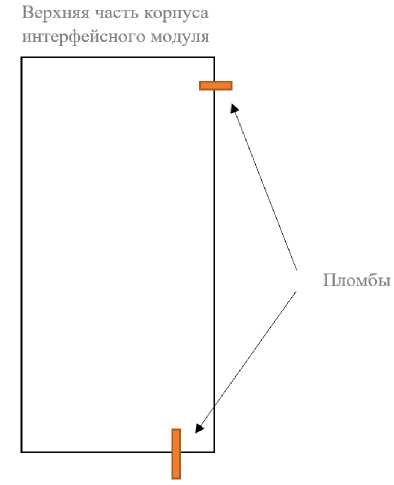

Рисунок 3 - Схема пломбирования содаров PCS.2000

Программное обеспечение (далее - ПО) содаров состоит из ПО, встроенного в интерфейсный блок, и ПО SODAR-Control, которое может быть установлено на ПК. Встроенное ПО обеспечивает сбор данных, вычисление скорости и направления воздушного потока, организацию связи с компьютером. ПО «SODAR-Control» обеспечивает отображение и хранение результатов измерений, а также управление работой содаров.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится типографским способом на титульный лист формуляра.

Комплектность средства измерений

Таблица 4 - Комплектность содара PCS.2000

осуществляется по документу МП 2540-0048-2019 «ГСИ. Содары PCS.2000. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14.02.2020 года.

Основные средства поверки:

Рабочий эталон единицы частоты в диапазоне значений от 900 до 3000 Гц по локальной поверочной схеме, утвержденной ФГУП «ВНИИМ им. Д.И.Менделеева» 18.12.2018 г., для средств измерений скорости воздушного потока в диапазоне значений от 0,1 до 50,0 м/с и направления воздушного потока в диапазоне значений от 0 до 360 градусов.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик содаров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация изготовителя

METEK Meteorologische Messtechnik GmbH, Германия

Адрес: Fritz-Strassmann-Str. 4, D- 25337 Elmshotn, Germany

Телефон: +49 (0) 4121 4359 0

Web-сайт: www.metek.de

E-mail: info@metek.de

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет) ИНН 5047174403

Адрес: 141720, Московская обл., г. Долгопрудный, Лихачевское шоссе, д. 1, к 4 Телефон: (495) 933-20-68, факс (495) 646-10-25

Web-сайт: www.raimet.ru

E-mail: info@raimet.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
