МИШКЯТРСГВОПРрМЬШИЖННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ОДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Москва

О внесении изменений в описание типа на расходомеры-счетчики массовые SITRANS F С

Во исполнение приказа Министерства промышленности! и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Сименс» от 29 января 2016 г. № SC-29-01-16/1 приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики массовые SITRANS F С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52346-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  С.С.Голубев

  Заместитель Руководителя

  Федерального агентства

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому ___________регудтроеанииои метрологии._________

Сертификат: 18BA10OOO2DO8DO118Be Кому выдан: Голубее Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2016 г. № 157

Изменения в описание типа на расходомеры-счетчики массовые SITRANS F С

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики массовые SITRANS F С

Расходомеры-счётчики массовые SITRANS F С предназначены для измерений массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости или газа.

Расходомеры-счётчики массовые SITRANS F С состоят из первичного преобразователя SITRANS F С MASS МС1(2), SITRANS FC300, SITRANS F С MASS 2100, SITRANS FCS400 и электронного блока SITRANS F С MASS 6000, SIFLOW FC070, SITRANS FCT010, SITRANS FCT030.

В состав первичного преобразователя входят упругие стальные трубки, совершающие колебания под действием электромагнитной катушки. При движении потока жидкости или газа через расходомер в упругих стальных трубках под действием силы Кориолиса возникают колебания, разность фаз которых на противоположных концах трубок, пропорциональна массовому расходу измеряемой среды, а значение плотности измеряемой среды пропорционально резонансной частоте колебаний стальных трубок. В MASS MCI(2), FCS400, используются две параллельных трубки, в MASS 2100 и MASS FC 300 - одна трубка, имеющая форму окружности. Присоединение к трубопроводу может быть фланцевым или с помощью адаптеров. Первичные преобразователи MASS MCI(2), MASS FC 300, MASS 2100, могут работать с электронным блоком MASS 6000 или SIFLOW F С 070.

Первичный преобразователь SITRANS FCS400 работает и поставляется в комплекте с электронным блоком SITRANS FCT010 или SITRANS FCT030.

Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом и рассчитывает массовый расход, массу и другие параметры, осуществляет также постоянную самодиагностику и выдает информацию о нештатных ситуациях. На результаты измерений массы и массового расхода не оказывают влияния температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока. Связь с ПК может осуществляться по одному из следующих протоколов HART, Profibus, Device Net, Lon works, Modbus, RS485, CANopen.

Общий вид расходомеров-счётчиков массовых SITRANS F С приведён на рисунках

а)                                                     б)

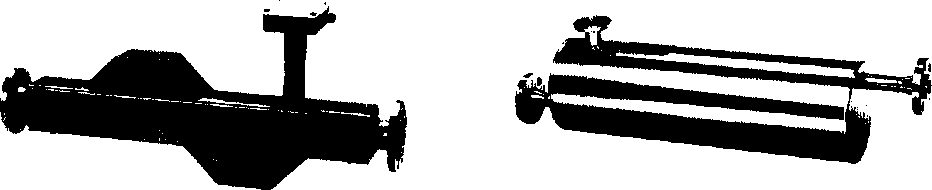

Рисунок 1- Первичные преобразователи расходомеров-счётчиков массовых SITRANS F С: а) МС2 DN 50-150, DN 20-80 (Hygenic), б) MASS 2100.

а)                                                     б)

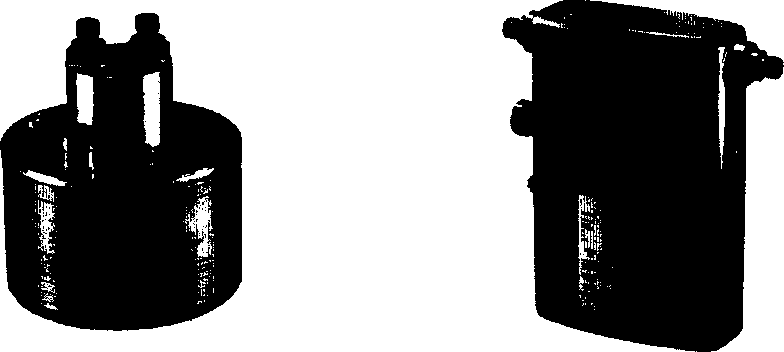

Рисунок 2- Первичные преобразователи расходомеров-счётчиков массовых SITRANS F С: a) MASS 2100 DI 1.5, б) FC300 DN 4.

в)                                                     г)

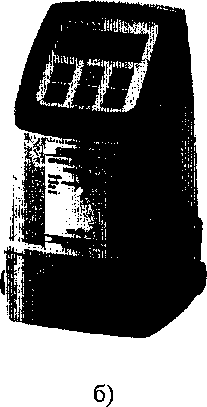

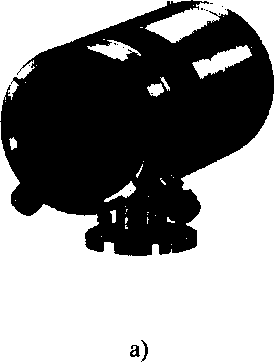

Рисунок 3 - Вторичные преобразователи расходомеров-счётчиков массовых SITRANS F С: a) MASS 6000 Ex d, б) MASS 6000, в) SITRANS FCT030, г) SIFLOW FC070.

а)                                                     б)

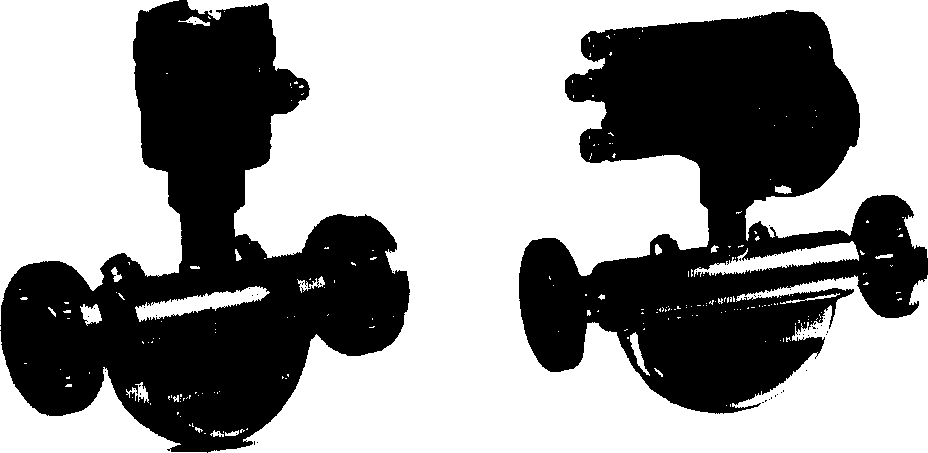

Рисунок 3- Расходомеры-счётчики массовые: a) SITRANS FC410 (первичный преобразователь FCS400, вторичный преобразователь FCT010), б) SITRANS FC430 первичный преобразователь FCS400, вторичный преобразователь FCT030).

Рисунок 4- Места нанесения пломб и знака поверки.

Встроенное программное обеспечение (ПО) расходомера используется для измерения массы, плотности, температуры и объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне 0-20 мА (4-20 мА), частотного сигнала в диапазоне 0... 10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, PROFIBUS PA Profile 3, PROFIBUS DP Profile 3, DeviceNet, FOUNDATION Fieldbus HI.

Программирование микроконтроллера электроники расходомера производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационное данные ПО

Метрологические и технические характеристики

Метрологические и технические характеристики расходомеров-счётчиков массовых SITRANS F С приведены в таблицах 2-5.

Таблица 2

вторичным преобразователем, м

Продолжение таблицы 2

*-значение пределов допускаемой относительной погрешности расходомеров определяют по формулам:

- для MASS 2100, MASS F С 300, FCS400

’'zxlOoV

Q ,

- ДЛЯ MASS MC 1(2)

^zxiooY Q ,

где z - абсолютная погрешность установки нуля, кг/ч; Q - текущий расход, кг/ч.

Таблица 3

Таблица 4

Таблица 5  - Метрологические и технические характеристики SITRANS F С

(модификации SITRANS FC410, SITRANS FC430)

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

*-комплект адаптеров состоит из хомутов, прокладок и ответных частей, форма, которых соответствует следующим стандартам DIN 11850, DIN 11851, DIN 32676, DS/ISO 2037, ISO 2852, SMS 3008, SMS 3016, BS4825-1, BS4825-3, Tri-Clover®, Tri-Clamp®.

осуществляется по документу: МП 52346-12 «Расходомеры-счётчики массовые SITRANS F С. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.

Основное поверочное оборудование:

• - установки расходомерные для измерений массового расхода жидкости с ПГ ±0,05 % и рабочими средами (вода, керосин, минеральное масло и т.п. с плотностью от 700 до 1000 кг/м⁵);

• - электронный счётчик импульсов амплитудой до 50 В, частотой до 10 кГц;

• - набор ареометров АНТ-1 ГОСТ 18481-81, ПГ ±0,5 кг/м³;

• - термометр электронный с диапазоном измерения от 0 °C до +100 °C, ПГ ±0,1 °C;

• - миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, ПГ ±0,05 %.

Сведения приведены в Руководстве по эксплуатации.

• 1.   ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа».

• 2.   ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

• 3.  МОЗММР№ 105.

• 4.   Техническая документация фирмы «Siemens A/S Flow Instruments», Дания.

Фирма «Siemens A/S Flow Instruments», Дания Адрес: Coriolisvej 1-3,6400 Sonderborg, Danmark

Tel.: +45 (44) 77 44 77

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)

ИНН 7725025502

Юридический адрес: 115184, г. Москва, ул. Большая Татарская, 9 Тел.; +7 (495) 737 10 37, факс: +7 (495) 737 23 99

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д.46, тел. +7 495 437-55-77, факс .+7 495 437-56-66, e.mail:office@vniims.ru

Аттестат аккредитации № 30004-08

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва») (В части вносимых изменений)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел.: +7 (495) 544 00 00

Аттестат аккредитации № RA.RU.310639 выдан 16.04.2015 г.
