ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1963

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1963

Лист № 1 Регистрационный № 61467-15                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800)

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800) (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, D, L, E и одного из измерительных преобразователей (ИП) 100, 200, 400 или 800 смонтированных компактно или раздельно в герметичных корпусах.

Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер или на мобильный телефон в виде смс-сообщения.

Расходомер является программируемым средством измерений и осуществляет функции:

• -  измерений объема, объёмного расхода измеряемой среды;

• -  индикации результатов измерений в различных единицах расхода, объема, проводимости и температуры;

• -  самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;

• -  перенастройки диапазонов измерений;

• -  самоочистки электродов с возможностью установки периодичности вручную;

• -  дозирования;

• -  автоматического сохранения информации о датчике, последних ошибках и настройках ИП расходомеров Promag 100, Promag 200, Promag 400 в энергонезависимую память HistoR-OM DAT, установленную в корпусе ИП. Настройки прибора Promag 200 можно так же сохранить в энергонезависимой памяти, встроенной в дисплей расходомера и, при помощи данного дисплея перенести настройки на другие расходомеры Promag 200. Измеренные значения показаний приборов могут быть сохранены в энергонезависимую память HistoROM DAT с опцией расширенного исполнения (Extended HistoROM) для расходомеров Promag 200 и Promag 400, которая увеличивает объем памяти и отображает данные в виде графиков расходомера;

• -  автоматического сохранения информации о процессе, датчике, последних ошибках и параметров настройки ИП расходомеров Promag 800 в карту micro SD (2Гб), установленную в ИП;

• -  передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.

Расходомер Promag 100 в сочетании с датчиком H контролирует температуру и электропроводность среды для отслеживания стадий процесса мойки/стерилизации по месту монтажа прибора и осуществляет индикацию расчетного массового и скорректированного по температуре объемного расхода.

ИП может быть смонтирован компактно с датчиком или удален от него. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.

Расходомеры Promag 200 имеют искрозащищенное и/или взрывозащищенное или гигиеническое исполнение со специальными присоединениями.

Расходомеры Promag 200 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.

В расходомерах Promag 100, Promag 200 и Promag 400 реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку (самоповерку) путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager, Config5800.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя пломбами надзорного органа.

Внешний вид расходомера приведен на рисунке 1.

Схема пломбирования приведена на рисунке 2.

Promag W          Promag E

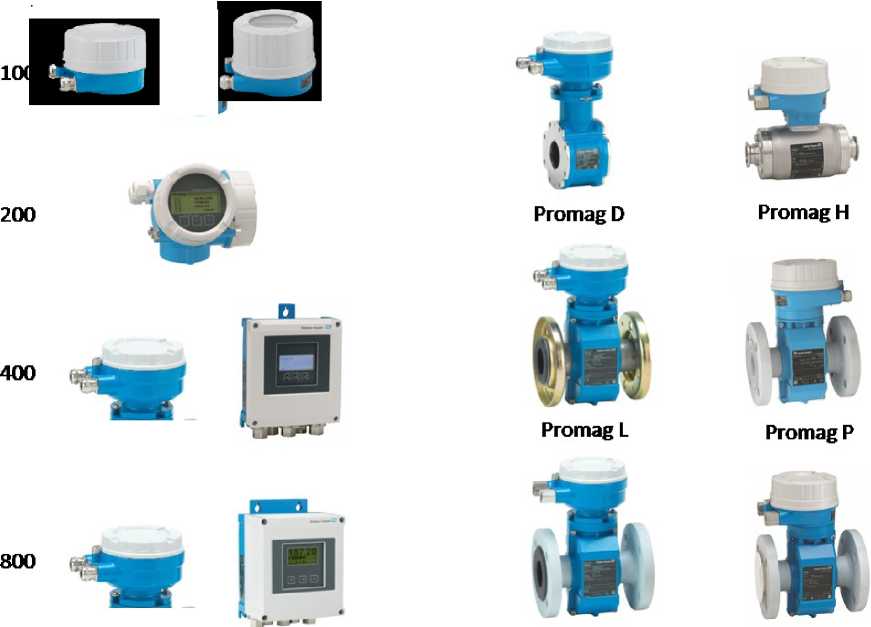

Рисунок 1. Внешний вид расходомеров Promag

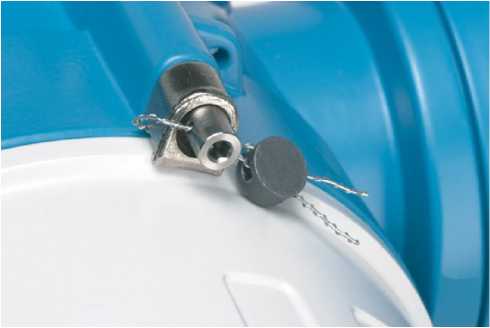

Рисунок 2. Пломбирование корпуса измерительного преобразователя.

Программное обеспечение расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру Х. Y.Z, где:

Х - идентификационный номер firmware,обозначается 02;

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Таблица 1 - Идентификационные данные программного обеспечения:

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Лист № 5

всего листов 8

Таблица 1

Таблица 2

Таблица 3

Примечания:

* в сочетании с Promag 800 при 25 мм < Ду < 350 мм

** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1 ± 0,2/v) % (только для Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

*** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1,5± 0,2/v) % (Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

• 1) Ло = ±0,2/v (%), где v (м/с) - скорость потока.

• 2) стандартная калибровка (любые диаметры): Ло = ±0,2/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): Л0 = 0 при 1,5 м/с < v < 10 м/с и Л0 = ±0,2/v (%) при v < 1,5 м/с.

• 3) стандартная калибровка (любые диаметры): Ло = ±0,1/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): Ло = 0 при 0,5 м/с < v < 10 м/с и Ло = ±0,1/v (%) при v < 0,5 м/с.

• 4) Ло = ±0,1/v (%), где v (м/с) - скорость потока.

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4

Сведения о методиках (методах) измерений приведены в разделе «Ввод в эксплуатацию» руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

ГОСТ 28723-1990 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

Техническая документация фирмы.

Фирма Endress+ Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

E-mail: info@flowtec.endress.com

Производственные площадки:

Endress+ Hauser Flowtec AG, Швейцария

Адрес: Kaegenstrasse 7, 4153 Reinach Bl 1, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

Endress+Hauser Flowtec AG, Франция Адрес: 35, rue de l'Europe, F - 68700 Cernay, France.

Тел.: +41 61 715 61 11, факс: +41 61 715 66 99

Endress+Hauser Flowtec (China) Co. Ltd, Китай

Адрес: China, Industrial Park (SIP), Su-Hong-Zhong-Lu No. 465, 215021 Suzhou, P.R. China

Тел.: +86 512 625 80208, факс: +86 512 625 81061

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2021 г. № 1963

Лист № 1

Регистрационный № 78221-20 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные УЭ3

Счетчики электрической энергии статические трехфазные УЭ3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети (фазное/линейное напряжение переменного тока, сила переменного тока, активная, реактивная и полная электрическая мощность, коэффициент мощности, частота сети) и показателей качества электрической энергии (по ГОСТ 32144-2013: положительное и отрицательное отклонение напряжения, отклонение основной частоты напряжения электропитания от номинального значения, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, величина перенапряжения, длительность прерывания напряжения) в соответствии с требованиями ГОСТ 30804.4.30-2013 в трехфазных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счетчиков основан на воздействии тока и напряжения сети переменного тока на измерительный элемент счетчика, преобразующего их в постоянный уровень напряжения, величина которого пропорциональна мощности измеряемой электрической энергии с последующим интегрированием по времени для вычисления и отображения на дисплее отчетного устройства и передачи по различным каналам связи с использованием стандартных протоколов передачи данных результатов измерений и информации:

• - количества активной электрической энергии не менее, чем по четырем тарифам, и суммы, кВт^ч;

• - количества реактивной электрической энергии не менее, чем по четырем тарифам, и суммы, кваруч;

• - параметров сети (фазное/линейное напряжение переменного тока, сила переменного тока, активная, реактивная и полная электрическая мощность, коэффициент мощности, частота сети);

• - значения тока в нулевом проводе;

• - показателей качества электрической энергии (по ГОСТ 32144-2013: положительное и отрицательное отклонение напряжения, отклонение основной частоты напряжения электропитания от номинального значения (с уточнением в части диапазона измерения частоты от 47,5 до 52,5 Гц), длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, величина перенапряжения, длительность прерывания), нарушение фазировки (контроль чередования фаз);

- текущего времени и даты.

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (далее - исполнение Split).

Конструкция счетчиков состоит из пластмассового корпуса и прозрачной крышки клеммной колодки. В корпусе расположены печатная плата, клеммная колодка, измерительные элементы, имеющие три цепи измерения силы переменного тока и три цепи измерения напряжения переменного тока в трехфазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, встроенные часы реального времени (RTC), источник автономного питания, реле отключения нагрузки, жидкокристаллический дисплей (далее - ЖКИ) (только у счетчиков шкафного исполнения).

Дисплей счетчика исполнения Split является дистанционным, поставляется опционально. Связь между дистанционным дисплеем и счетчиком осуществляется по радиоинтерфейсу. На передней панели дистанционного дисплея расположены две кнопки управления выводом информации.

Крышка клеммной колодки при опломбировании предотвращает доступ к внутреннему устройству счетчика.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем (далее - ИИС) и информационно-измерительных комплексов (далее - ИИК) контроля и учета электроэнергии.

Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:

• - радиомодули;

• - интерфейс оптического типа (оптический порт);

• - импульсное оптическое выходное устройство;

• - RS-485.

Счетчики обеспечивают возможности дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения, удалённого доступа и параметрирования.

В счетчиках с радиоинтерфейсом реализована функция инициативной передачи зарегистрированных событий на уровень информационно-измерительного комплекса электроустановки (далее - ИИКЭ) или ИИК при их возникновении и выбора состава передаваемых событий.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:

• - профиль нагрузки с программируемым интервалом времени от 1 до 60 минут, и глубиной хранения не менее 90 суток при интервале 30 мин;

• - значения активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 60 суток;

• - значения активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам на начало текущего и предыдущих 36 программируемых расчетных периодов.

Счетчики обеспечивают защиту от несанкционированного доступа к изменению данных, параметров настройки, журнала событий, загруженных программ (на программном уровне - установка паролей, на аппаратном уровне - электронные пломбы корпуса и клеммной крышки).

Счетчики обеспечивают возможность полного и (или) частичного ограничения режима потребления электрической энергии (управления нагрузкой), с использованием встроенного коммутационного аппарата (кроме приборов учета электрической энергии трансформаторного включения) в случаях:

- запроса ИИС;

- превышения заданных в приборе учета электрической энергии пределов параметров сети;

- превышения заданного в приборе учета электрической энергии предела электрической энергии (мощности);

- при попытке несанкционированного доступа (вскрытие клеммной крышки, вскрытие корпуса (для разборных корпусов) и воздействие постоянным и переменным магнитным полем).

Счетчики обеспечивают возможность возобновления подачи электрической энергии по запросу ИИС, в том числе путем фиксации встроенного коммутационного аппарата в положении «включено» непосредственно на приборе учета электрической энергии.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год), обеспечивающие:

- ведение даты и времени;

- внешнюю ручную и автоматическую коррекцию (синхронизацию);

- возможность автоматического переключения на зимнее/летнее время.

В счетчиках реализована возможность задания не менее 4-х тарифных зон суток.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики содержат журнал событий с возможностью хранения не менее 2500 записей (не менее 500 событий по каждому журналу), в котором фиксируются время и дата наступления следующих событий:

- дата, время вскрытия клеммной крышки и крышки корпуса прибора;

- дата, время перепрограммирования;

- дата, время включения и отключения встроенного коммутационного аппарата с указанием причины;

- дата, время, тип и параметры выполненной команды;

- попытка доступа с неуспешной идентификацией и (или) аутентификацией;

- попытка доступа с нарушением правил управления доступом;

- попытка несанкционированного нарушения целостности программного обеспечения и параметров;

- воздействие постоянного магнитного поля со значением модуля вектора магнитной индукции свыше 100 мТл или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;

- нарушения индивидуальных параметров качества электроснабжения;

• - факт связи с прибором учета (далее - ПУ), который привел к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);

• - дата и время отклонения напряжения в измерительных цепях от заданных пределов;

• - отсутствие напряжения по каждой фазе либо значение ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;

• - изменения чередования фаз;

• - изменение направления перетока мощности;

• - превышение соотношения величин потребления активной и реактивной мощности;

• - превышение заданного предела мощности;

- инициализации ПУ, последнего сброса, число сбросов;

- результаты самодиагностики с   формированием обобщённого сигнала

работоспособности измерительного блока, вычислительного блока, таймера (RTC), радиомодуля, дисплея, блока питания, блока памяти (подсчет контрольной суммы);

- температуры внутри корпуса приборов учета;

- изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Счетчики имеют возможность передачи зарегистрированных событий в ИИС по инициативе прибора учета электрической энергии в момент их возникновения и выбор их состава.

Структура условного обозначения счетчиков:

УЭ3 Т ХВ Х(Х)А JXXXX_-X

Класс точности

_________Варианты: A, B, C____________________________ Дополнительные функции и интерфейсы:

O - оптический интерфейс;

A - RS-485;

N - NB-IOT;

W - LoraWan; Z - ZigBee; G - GSM/GPRS; В - Bluetooth;

Q - реле управления нагрузкой;

U - параметры качества электроэнергии;

V - наличие электронной пломбы;

L - подсветка ЖКИ;

F - датчик магнитного поля;

I - контроль тока в нейтральном проводе;

________________S - исполнение Split.____________________________ _______________________Номинальный (максимальный ток), A__________ ____________________________Номинальное фазное напряжение, В___________

Т - трансформаторного включения

________________________________нет символа - непосредственного включения____

Тип счетчика (наименование)

Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.

Заводской номер наносится на корпус счетчиков в виде буквенно-цифрового кода любым технологическим способом.

Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки приведены на рисунке 1.

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование корпуса и клеммной крышки.

а) счетчики шкафного исполнения

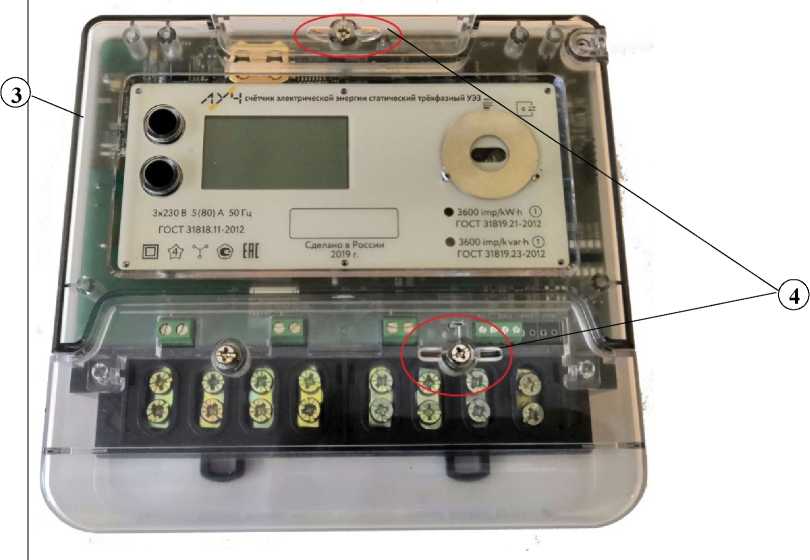

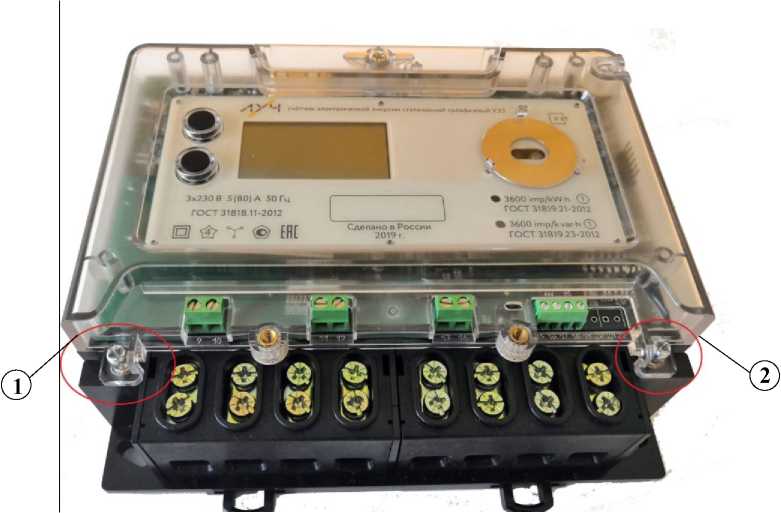

Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки

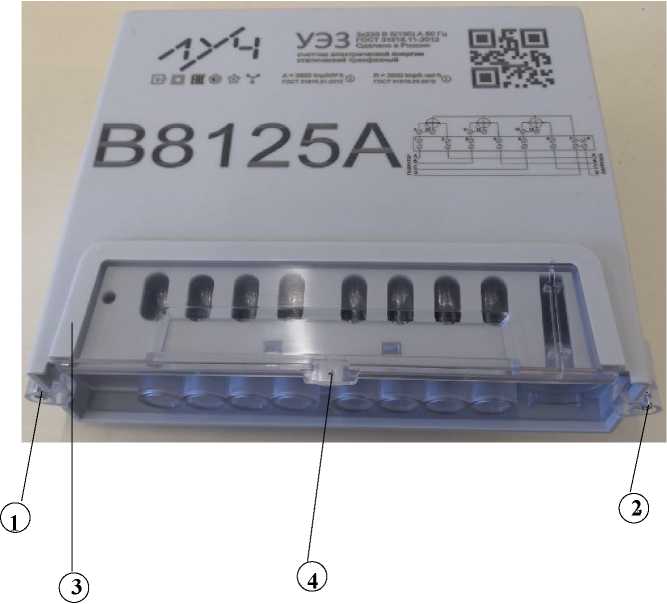

б) счетчики исполнения Split

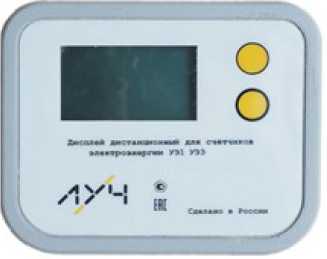

в) дистанционный дисплей для счетчиков исполнения Split

• 1. Место пломбирования производителя

• 2. Место пломбирования метрологической службы

• 3. Место нанесения поверительного клейма метрологической службы

• 4. Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке

Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

• - обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;

• - регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса, наличия магнитного поля;

• - хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;

• - ведения архива и журнала событий;

• - измерения текущего значения времени;

• - передачи результатов измерений и информации в ИИС.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Пределы допускаемой дополнительной относительной погрешности измерений фазного / линейного напряжения переменного тока, силы переменного тока, перенапряжения, активной, реактивной, полной электрической мощности, вызываемой изменением температуры

окружающей среды на каждые 10 °С, составляют  от соответствующих пределов допускаемой

основной относительной погрешности измерений.

Пределы допускаемой дополнительной абсолютной погрешности измерений отрицательного и положительного отклонения напряжения, частоты переменного тока, отклонения основной частоты напряжения электропитания от номинального значения, длительности провала и прерывания напряжения, глубины провала напряжения, длительности перенапряжения, коэффициента мощности, вызываемой изменением температуры окружающей среды на каждые 10 °С, составляют от соответствующих пределов допускаемой основной абсолютной погрешности измерений.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при симметричной нагрузке

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения

При измерении активной электрической энергии разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе 1б и коэффициенте мощности, равном 1, для счётчиков с непосредственным включением, находится в пределах: ±1,0 % для счетчиков класса точности 0,5.

Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах +2 % от Гном, для счетчиков класса точности 0,5 при симметричной нагрузке

Таблица 6 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении активной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке

Таблица 7 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков классов точности 0,5

Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении активной электрической энергии прямого и обратного направлений, вызванной изменением напряжения электропитания в пределах:

• - от 0,8-ином до 1,2-ином, при симметричной нагрузке соответствует значениям, указанным в таблице 8;

• - от 0 В до 0,8-ином, при симметричной нагрузке находится в пределах от плюс 10 до минус 100 %.

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении активной электрической энергии прямого и обратного направлений, вызванной изменением напряжения электропитания в пределах от 0,8-ином до 1,2^ и/цо\|

Таблица 9 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при симметричной нагрузке

Таблица 10 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений для счетчиков класса точности 0,5 при однофазной нагрузке при симметрии многофазных напряжений, приложенных к цепям напряжения

При измерении реактивной электрической энергии разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе 1ном и коэффициенте sin р, равном 1, для счётчиков с трансформаторным включением, находится в пределах: ±1,0 % для счетчиков класса точности 0,5.

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах +2 % от Гном, для счетчиков класса точности 0,5 при симметричной нагрузке

Таблица 12 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении реактивной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке

Таблица 13 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении реактивной электрической энергии для счетчиков классов точности 0,5

Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной электрической энергии прямого и обратного направлений, вызванной изменением напряжения электропитания в пределах:

• - от 0,8-ином до 1,2-ином, при симметричной нагрузке соответствует значениям, указанным в таблице 14;

• - от 0 В до 0,8-ином, при симметричной нагрузке находится в пределах от плюс 10 до минус 100 %.

Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков для класса точности 0,5 при измерении реактивной электрической энергии прямого и обратного направлений, вызванной изменением напряжения электропитания в пределах от 0,8-ином до 1,2^Цюм

Таблица 15 - Основные технические характеристики

наносится на корпус счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность средства измерений

Таблица 16 - Комплектность счетчиков

приведены в разделе 5 «Основные функции и порядок работы со счетчиком» руководства по эксплуатации.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ТУ 26.51.63-001-35229124-2019 «Счетчики электрической энергии статические трехфазные УЭ3. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «ЛУЧ Интеграция» (ООО «ЛУЧ Интеграция»)

ИНН 5904369619

Юридический адрес: 614013, Пермский край, г. Пермь, Спешилова, 108а, офис 19 Адрес: 614013, Пермский край, г. Пермь, Спешилова, 108а

Телефон: +7 (342) 2-148-148

Е-mail: info@luch-system.ru

Web-сайт: www.luch-system.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 сентября 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о местах осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации августа ?0?0 г... Na 2906,

• 4. Контроль за испол! ;ени^Т1тгроящегечтрнказ»л0^тв®Лйю за|собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Руководитель

  А.П.Шалаев

Сертификат: 028BB287OQA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
