Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2017 г. №2105

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные ДИН-1

Динамометры электронные ДИН-1 (далее - приборы) предназначены для измерений и регистрации статической силы сжатия и растяжения.

Принцип работы приборов заключается в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Приборы состоят из блока электронного и датчика силоизмерительного тензорезисторного с силовводящими элементами, подключаемого к электронному блоку.

Прибор обеспечивает:

• - измерение прилагаемых к силоизмерительному датчику сил;

• - проведение регистрации процесса изменения нагрузки в течение всего процесса измерения

• - установку параметров процесса измерения;

• - отображение параметров и результатов измерения в текстовом режиме;

• - просмотр и хранение результатов измерений во внутренней энергонезависимой памяти прибора;

• - передача данных на ПК.

Модификации динамометров электронных ДИН-1 отличаются видом измеряемой силы, наибольшими пределами измерений, классом точности и исполнением силоизмерительного датчика. Модификации динамометров электронных ДИН-1 имеют базовый набор сервисных функций: измерение силы, регистрацию, хранение и просмотр результатов измерений.

Приборы имеют обозначение: ДИН-1М-Н-КТ-Т, где

М - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный);

Н- наибольший предел измерения (НПИ), кН;

КТ-класс точности (1; 2);

Т-исполнения силоизмерительного датчика (1; 2; 3; 4; 5; 6; 7; 8; 9) приведены на рисунке 2).

Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-3.

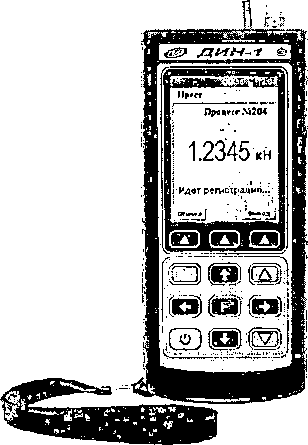

Рисунок 1 - Общий вид электронного блока динамометра

Исполнение 3

Исполнение 4

Исполнение 5

Исполнение 8

Исполнение 9

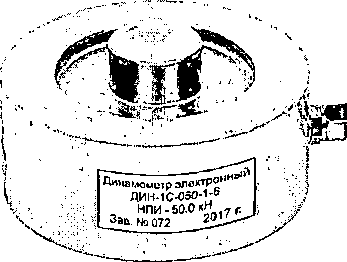

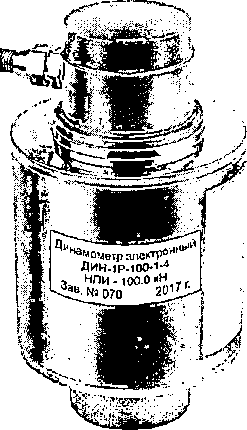

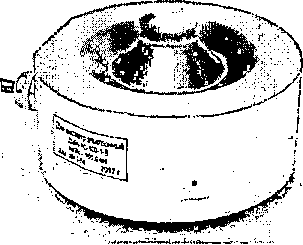

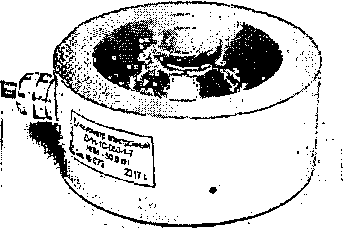

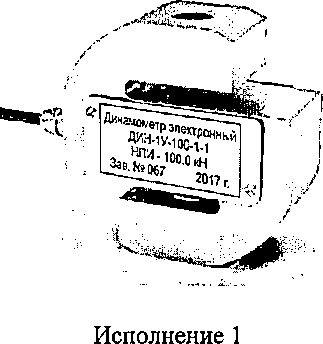

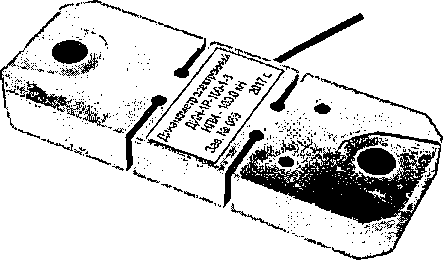

Рисунок 2 - Виды исполнений силоизмерительного датчика

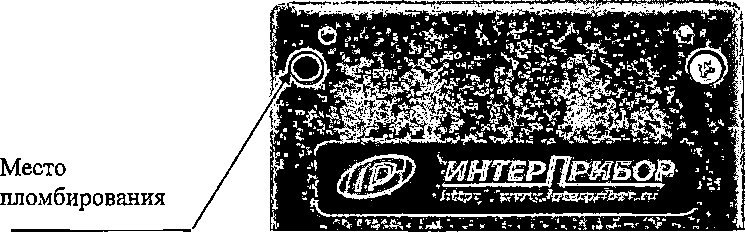

Рисунок 3 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока

Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408641.100 РЭ.

Таблица 4 - Комплектность средства измерения

осуществляется по документу НКИП.408641.100 РЭ «Динамометр электронный ДИН-1. Руководство по эксплуатации. Раздел 6 РЭ «Методика поверки» с изменением № 1», утвержденному ФБУ «Челябинский ЦСМ» 15.06.2017 г.

Основные средства поверки:

• - Рабочие эталоны единицы силы 1 разряда по ГОСТ 8.640-2014.

• - Рабочие эталоны единицы массы 4 разряда по ГОСТ 8.021-2015, класса точности Ml по ГОСТ OIMLR 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.

ISO 376:2011

ТУ 4273-018-7453096769-2010 Динамометры электронные ДИН-1. Технические условия

ООО Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»)

Адрес предприятия: 454126, г. Челябинск, ул. Витебская, 4

ИНН: 7453096769

Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)

Web-сайт: www.interpribor.ru

E-mail: info@interpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454048, г.Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

E-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311280 от 16.11.2015 г.
