№1090 от 29.05.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 446472
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 1090 от 29.05.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
29 мая 2023 г. 1 090
______ №_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » мая__2023 г. № 1090
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Трансформаторы тока |
ТЛП-10 |
22-054949;21- 054954; 21 54952; 21-54960; 21-54953; 21 054951; 22 655410; 22 655406; 22 655408; 22 655411; 22 655407; 22 655409; 23-2123; 23-2122; 232124; 23-3137; 23-2411; 233141; 23-2121; 23-2413; 232412; 23-3135; 23-3136; 233142; 23-3140; 23-2409; 23 3139; 23-2126; 23-2125; 23 3138; 23-2414; 23-2410 |
30709-11 |
ЭК.1.761. 000 ПМ5 |
МП206.1- 113-2022 |
11.11. 2022 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург |
ФГБУ «ВНИИМС», г. Москва |
|
2. |
Трансформаторы тока |
ТЛО-35 |
21-54955; 21-54956; 21-54957; 21-54959; 21-54952; 2154960 |
36291-11 |
ЭК.1.760. 020 ПМ5 |
МП206.1- 068-2022 |
11.11. 2022 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург |
ФГБУ «ВНИИМС», г. Москва | |||
|
3. |
Трансформаторы тока |
ТЛО-24 |
21-54963; 2154964; 21-54965; 21-54966; 21 54967; 21-54968 |
36292-11 |
ЭК.1.760. 010 ПМ5 |
МП206.1- 067-2022 |
11.11. 2022 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург |
ФГБУ «ВНИИМС», г. Москва | |||
|
4. |
Трансформаторы тока |
ТШ-ЭК- 0,66 |
21-54961; 21-54962 |
59785-15 |
ЭК.1.765. 000 ПМ5 |
МП206.1- 069-2022 |
11.11. 2022 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург |
ФГБУ «ВНИИМС», г. Москва | |||
|
5. |
Счетчики холодной и горячей воды турбинные |
ТВС |
ТВСХд-01-100 зав. №53001301, ТВСТ-01-100 зав. №63000351, ТВСХд-01-200 зав. №53001431 |
83003-21 |
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»), г. Москва |
МП 208 012-2021 |
МП 208-0122023 |
29.03. 2023 |
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»), г. Москва |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2023 г. № 1090
Лист № 1
Всего листов 7
Регистрационный № 83003-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики холодной и горячей воды турбинные ТВС
Назначение средства измеренийСчётчики холодной и горячей воды турбинные ТВС (далее - счётчики) предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Описание средства измерений
Счётчики выпускаются в восьми модификациях:
-
- ТВСХ, ТВСХд, ТВСХ-01, ТВСХд-01 предназначены для измерений объёма холодной воды;
-
- ТВСГ, ТВСТ, ТВСГ-01, ТВСТ-01 предназначены для измерений объёма горячей воды.
Счётчики состоят из турбинки и счётного механизма, расположенных в корпусе счётчика и герметично отделённых друг от друга. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объёма. Счётчики модификаций ТВСХд, ТВСХд-01, ТВСТ, ТВСТ-01 дополнительно имеют магнитоуправляемый контакт, формирующий выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.
Вода через входное отверстие поступает внутрь корпуса счётчика, приводит во вращение турбинку и через выходное отверстие вытекает в трубопровод. Число оборотов турбинки пропорционально объёму прошедшей через счётчик воды. Вращение турбинки через магнитную муфту, защищённую от внешних магнитных полей, передаётся на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика. Счётчики модификаций ТВСХд, ТВСХд-01, ТВСТ, ТВСТ-01 формируют импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик.
Счётчики могут устанавливаться в горизонтальных и вертикальных трубопроводах.
Общий вид счётчиков приведён на рисунке 1.
Схема пломбировки счётчиков приведена на рисунке 2.
Заводские номера счётчиков в цифровом формате наносятся на крышку счётного механизма или на фланец методом лазерной гравировки в соответствии с рисунком 3.
а) ТВСХ
б) ТВСХд
в) ТВСГ
г) ТВСТ
д) ТВСХ-01
е) ТВСГ-01
ж) ТВСХд-01

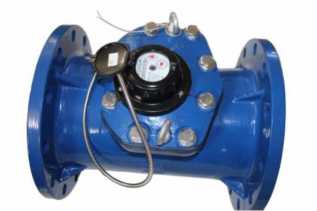

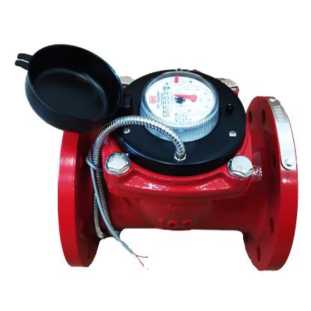

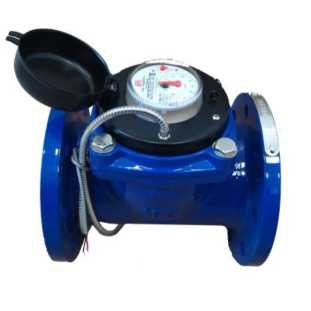

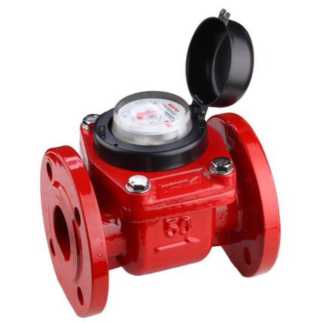

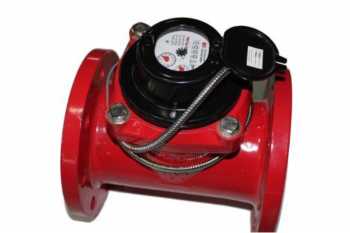

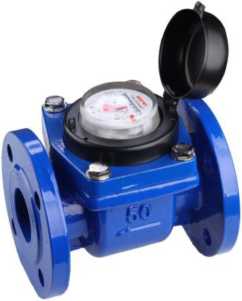

Рисунок 1 - Общий вид счётчиков холодной и горячей воды турбинных ТВС
з) ТВСТ-01
Пломба с оттиском знака поверки
Пломба с оттиском знака поверки
Знак утверждения типа
а) ТВСХ, ТВСХ-01, ТВСГ, ТВСГ-01 б) ТВСХд, ТВСХд-01, ТВСТ, ТВСТ-01

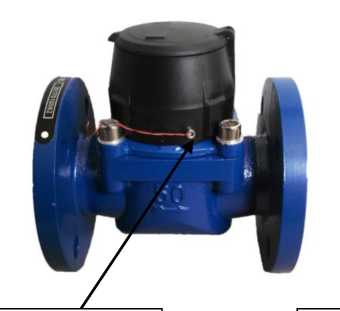

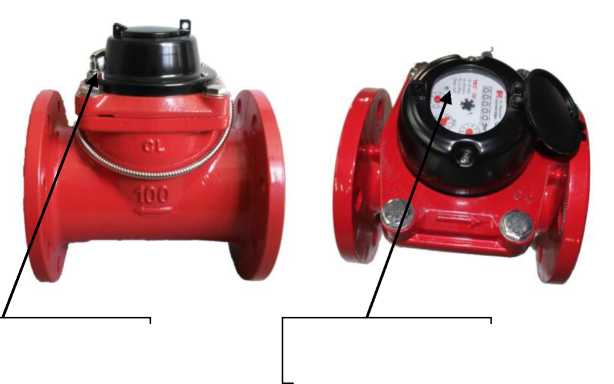

Рисунок 2 - Схема пломбировки счётчиков от несанкционированного доступа, обозначение места нанесения знака поверки, знака утверждения типа.

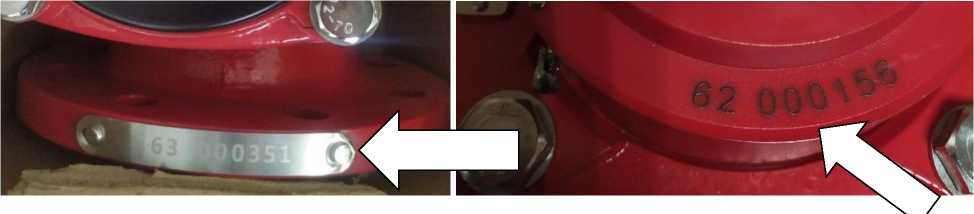

Рисунок 3 - Место нанесения заводского номера
Таблица 1 - Метрологические характеристики счётчиков ТВСХ, ТВСХд, ТВСГ, ТВСТ.
|
Наименование параметра |
Значение параметра | ||||||||
|
Условный диаметр, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Диапазон температур измеряемой среды счётчиков, °С:
| |||||||||
|
от +5 до +50 | |||||||||
|
от +5 до +120 | |||||||||
|
Расход для счётчиков холодной воды, м3/ч | |||||||||
|
- наименьший Qmin |
0,45 |
0,46 |
0,60 |
0,90 |
1,56 |
2,0 |
4,0 |
10,0 |
16,0 |
|
- переходный Qt |
0,80 |
1,20 |
1,20 |
1,8 |
2,5 |
4,0 |
6,0 |
16 |
26 |
|
- номинальный Qном |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
|
- наибольший Qmax |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
|
Расход для счётчиков горячей воды, м3/ч | |||||||||
|
- наименьший Qmin |
0,6 |
1,0 |
1,4 |
2,0 |
3,0 |
4,5 |
8,0 |
12,0 |
18,0 |
|
- переходный Qt |
1,6 |
2,0 |
3,2 |
4,8 |
8,0 |
12 |
20 |
40 |
70 |
|
- номинальный Qном |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
|
- наибольший Qmax |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
|
Порог чувствительности счётчиков, м3/ч, не более |
0,15 |
0,15 |
0,20 |
0,25 |
0,25 |
0,50 |
1,00 |
1,50 |
3,00 |
|
Цена импульса, л/имп. (для ТВСХд, ТВСТ) |
100 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
1000 |
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,065 |
0,75 |
0,14 |
0,16 |
0,35 |
0,70 |
0,70 |
0,75 |
0,60 |
|
Пределы допускаемой относительной погрешности измерений объёма, %:
|
±5 ±2 | ||||||||
|
Максимальное значение указателя измерительного индикатора, 3 м |
999999 |
9999999 | |||||||
|
Наименьшая цена деления, м3 |
0,0002 |
0,002 |
0,02 | ||||||
Таблица 2 - Технические характеристики счётчиков ТВСХ, ТВСХд, ТВСГ, ТВСТ.
|
Наименование параметра |
Значение параметра | ||||||||
|
Условный диаметр, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Габаритные размеры счётчиков ТВСХ, ТВСХд, ТВСГ, ТВСТ, мм, не более | |||||||||
|
- монтажная длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
- ширина |
172 |
185 |
200 |
225 |
250 |
285 |
340 |
395 |
445 |
|
- высота |
215 |
225 |
240 |
290 |
300 |
300 |
370 |
450 |
478 |
|
Масса, кг, не более |
12 |
13 |
15 |
19 |
23 |
30 |
42 |
51 |
63 |
|
Класс защиты по ГОСТ 14254-2015 |
IP54 (по заказу - IP68) | ||||||||
|
Срок службы счётчиков, лет, не менее |
12 | ||||||||
Таблица 3 - Метрологические характеристики счётчиков ТВСХ-01, ТВСХд-01, ТВСГ-01, ТВСТ-01.
|
Наименование параметра |
Значение параметра | |||||||||
|
Условный диаметр, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Расход для счётчиков холодной воды, м3/ч | ||||||||||
|
- наименьший Qmin |
0,30 |
0,45 |
0,46 |
0,60 |
1,2 |
2,0 |
3,0 |
5,0 |
10,0 |
16,0 |
|
- переходный Qt |
0,60 |
0,80 |
1,20 |
1,20 |
2 |
3,2 |
4,5 |
8,0 |
16 |
26 |
|
- номинальный Qном |
20 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
- наибольший Qmax |
40 |
50 |
50 |
80 |
125 |
200 |
313 |
500 |
800 |
1250 |
|
Расход для счётчиков горячей воды, м3/ч | ||||||||||
|
- наименьший Qmin |
0,40 |
0,6 |
1,0 |
1,4 |
2,0 |
3,0 |
4,5 |
8,0 |
12,0 |
18,0 |
|
- переходный Qt |
0,70 |
1,6 |
2,0 |
3,2 |
4,8 |
8,0 |
12 |
20 |
40 |
70 |
|
- номинальный Qном |
20 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
- наибольший Qmax |
40 |
50 |
50 |
80 |
125 |
200 |
313 |
500 |
800 |
1250 |
|
Порог чувствительности счётчиков, м3/ч, не более |
0,15 |
0,15 |
0,15 |
0,20 |
0,25 |
0,25 |
0,50 |
1,00 |
1,50 |
3,00 |
|
Цена импульса, л/имп. (для ТВСХд-01, ТВСТ-01) |
100 |
100 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
1000 |
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,023 |
0,026 |
0,026 |
0,026 |
0,026 |
0,028 |
0,026 |
0,027 |
0,027 |
0,028 |
|
Пределы допускаемой относительной погрешности измерений объёма, %:
|
±5 ±2 | |||||||||
Таблица 4 - Технические характеристики счётчиков ТВСХ-01, ТВСХд-01, ТВСГ-01, ТВСТ-
01.
|
Наименование параметра |
Значение параметра | |||||||||
|
Условный диаметр, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Габаритные размеры счётчиков, мм, не более | ||||||||||
|
- монтажная длина |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
- ширина |
165 |
172 |
185 |
200 |
225 |
250 |
285 |
340 |
395 |
445 |
|
- высота |
220 |
220 |
225 |
240 |
290 |
300 |
300 |
370 |
450 |
478 |
|
Масса, кг, не более |
12 |
12 |
13 |
15 |
19 |
23 |
30 |
42 |
51 |
63 |
|
Диапазон температур измеряемой среды счётчиков, °С:
ТВСХд-01)
|
от +5 до +50 от +5 до +120 | |||||||||
|
Класс защиты по ГОСТ 14254-2015 |
IP54 (по заказу - IP68) | |||||||||
|
Максимальное значение указателя измерительного индикато-3 ра, м3 |
9999999 | |||||||||
|
Наименьшая цена деления, м3 |
0,0002 |
0,002 |
0,02 | |||||||
|
Срок службы счётчиков, лет, не менее |
12 | |||||||||
наносят на лицевую панель счётчика методом фотопечати и на титульный лист паспорта счётчика типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
1 шт. в соответствии с заказом | |
|
Руководство по эксплуатации |
РЭ 26.51.63-003-86677309-2017 |
1 |
|
Паспорт |
ПС 26.51.63-003-86677309-2017 |
1 |
|
Упаковка |
1 |
приведены в руководстве по эксплуатации РЭ 26.51.63-003-86677309-2017 в разделе «Назначение счётчика».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.63-003-86677309-2017 Счётчики холодной и горячей воды турбинные ТВСХ, ТВСХд, ТВСГ, ТВСТ.
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон/факс: +7 (495) 407-06-94
E-mail: info@vodomer.su
Сайт: www.vodomer.su
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон/факс: +7 (495) 407-06-94
E-mail: info@vodomer.su
Сайт: www.vodomer.su
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2023 г. № 1090
Лист № 1
Всего листов 5
Регистрационный № 36291-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛО-35
Назначение средства измеренийТрансформаторы тока ТЛО-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 35 кВ.
Описание средства измерений
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.
Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы могут быть установлены в любом положении и крепятся к конструкции болтами М12. Трансформаторы тока изготавливаются в нескольких конструктивных исполнениях.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблицах 1 и 2.
Структура условного обозначения трансформаторов тока приведена на рисунке 1.

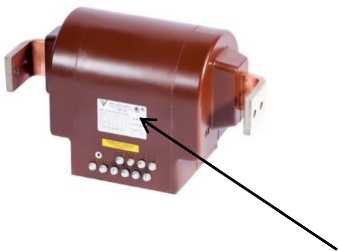

Внешний вид трансформаторов тока приведен на рисунке 2.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Заводской номер в виде цифрового обозначения наносится арабскими цифрами справа посередине таблички технических данных в виде шильда с печатью данных полиграфическим способом.
ТЛО - 35 Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)
|
Время протекания тока термической стойкости, секунды (1 или 3 секунды) | |||
|
Ток термической стойкости, кА | |||
|
Уровень изоляции | |||
|
Категория размещения ГОСТ 15150-69 | |||
|
Климатическое исполнение ГОСТ 15150-69 | |||
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, ВА (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби) Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение) Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) Конструктивный вариант исполнения в виде ___________________________буквенно-цифрового обозначения_________________ __________________________Номинальное напряжение, кВ____________________
Трансформатор тока с литой изоляцией, конструкция __________________________- опорный____________________________________ Рисунок 1 - Расшифровка условного обозначения трансформаторов тока
Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда) Рисунок 2 - Общий вид трансформаторов тока
Лист № 3 Всего листов 5 Метрологические и технические характеристики
Таблица 1- Основные метрологические характеристики
|
Наименование параметра |
Значения параметра |
|
Номинальное рабочее напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальные первичные токи, А!) |
от 5 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
до 5 |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3 |
|
Классы точности вторичных обмоток для защиты:
|
5Р;10Р 5PR; 10PR; TPY; TPZ; TPX; PX; PXR |
|
Номинальная вторичная нагрузка при cos ф= 0,8, В^ А2 |
от 1 до 50 |
|
Номинальная вторичная нагрузка при cos ф= 1, В^ А2 |
от 2,5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 30 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, Кбном |
от 3 до 30 |
|
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более |
20 |
|
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более |
450 |
|
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более |
100 |
|
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности al (для трансформаторов классов точности TPY; TPZ; TPX), c |
0,04 |
|
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, PXR) |
от 1/3000 до 1 |
С = п . j2 °2ном *'b '2ном где Rb - номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А. | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значения параметра |
|
Масса, кг, не более |
100 |
|
Габаритные размеры, мм: (длина х ширина х высота) |
513 х 250 х 434 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т |
|
Категория размещения (ГОСТ 15150-69) |
2; 3 |
наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛО-35 |
1 шт. |
|
Руководство по эксплуатации |
ЭК. 1.760.020 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК.1.760.020 ПС |
1 экз. |
приведены в пункте 1.1 документа ЭК.1.760.020 РЭ «Трансформатор тока ТЛО-35. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-035-52889537-07 «Трансформаторы тока ТЛО-35. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Электрощит-К° (ООО «Электрощит-К°»)
ИНН 4001005954
Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, д. 24
Тел/факс (48448) 2-24-58 Тел./факс: +7 495 0110 500 E-mail: info@tf-el.ru
Web-сайт: www.kztt.ru
Испытательный центрГосударственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» (ГЦИ СИ «РОСИСПЫТАНИЯ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Уникальный номер записи в реестре аккредитованных лиц № 30123-10.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2023 г. № 1090
Лист № 1 Регистрационный № 36292-11 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛО-24
Назначение средства измерений
Трансформаторы тока ТЛО-24 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 24 кВ.
Описание средства измерений
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.
Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки вертикально и крепятся к конструкции болтами М12. Трансформаторы тока изготавливаются в разных конструктивных исполнениях.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблицах 1 и 2.
Структура условного обозначения трансформаторов тока приведена на рисунке 1.
Внешний вид трансформаторов тока приведён на рисунках 2 и 3.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Заводской номер в виде цифрового обозначения наносится арабскими цифрами справа посередине таблички технических данных для конструктивных исполнений МхХ в виде шильда с печатью данных полиграфическим способом, для конструктивных исполнений МНхХ в виде металлической таблички с нанесением данных методом лазерной гравировки.
ТЛО - 24 Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)
|
Время протекания тока термической стойкости, секунды (1 или 3 секунды) | |||
|
Ток термической стойкости, кА | |||
|
Уровень изоляции | |||
|
Категория размещения ГОСТ 15150-69 | |||
|
Климатическое исполнение ГОСТ 15150-69 | |||
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, ВА (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби) Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение) Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) Конструктивный вариант исполнения: МхХ1 - трансформатор внутренней установки; МНхХ1 - трансформатор наружной установки.
Номинальное напряжение, кВ____________________
Трансформатор тока с литой изоляцией, конструкция - опорный
Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)

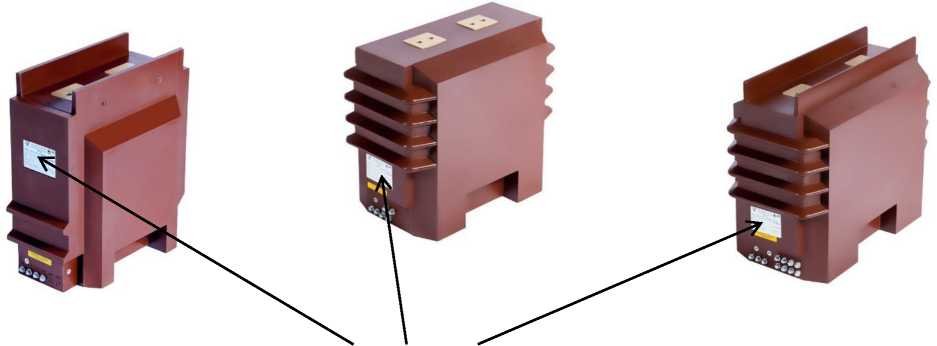

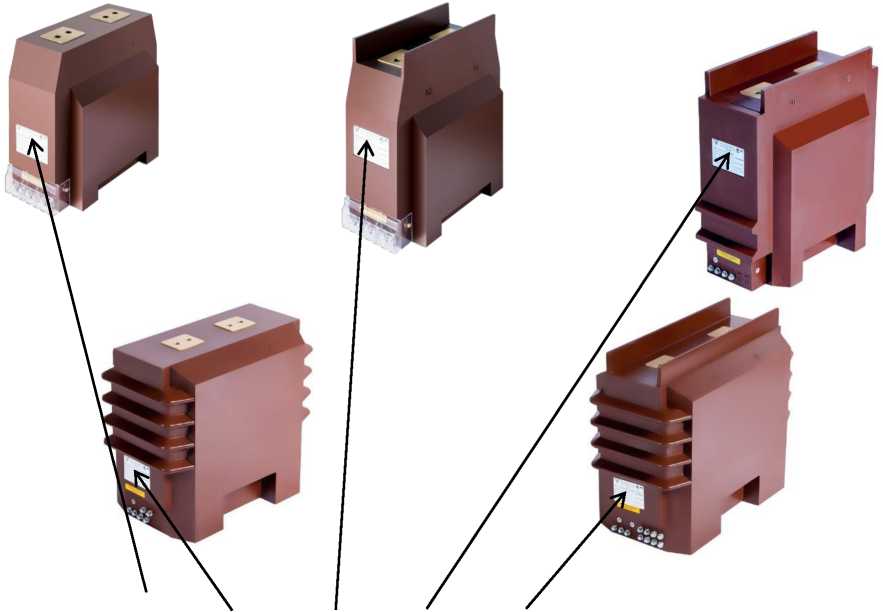

Рисунок 2 - Общий вид трансформаторов тока внутренней установки
Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)
Рисунок 3 - Общий вид трансформаторов тока наружной установки
Метрологические и технические характеристикиТаблица 1- Основные метрологические характеристики
|
Наименование параметра |
Значения параметра |
|
Номинальное рабочее напряжение, кВ |
20; 24 |
|
Наибольшее рабочее напряжение, кВ |
26,5 |
|
Номинальный первичный ток, А!) |
от 5 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
от 1 до 5 |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3 |
|
Классы точности вторичных обмоток для защиты:
|
5Р; 10Р 5PR; 10PR; TPX; TPY; TPZ; PX; PXR |
|
Номинальная вторичная нагрузка при cos ф= 0,8, В^А2) |
от 1 до 50 |
|
Номинальная вторичная нагрузка при cos ф= 1, В^ А2) |
от 2,5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 30 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном |
от 3 до 30 |
|
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более |
20 |
|
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более |
450 |
|
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более |
100 |
|
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t a/l (для трансформаторов классов точности TPY; TPZ; TPX), c |
0,04 |
|
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, PXR) |
от 1/3000 до 1 |
Продолжение таблицы 1
|
Наименование параметра |
Значения параметра |
|
Примечания:
С = п . j2 °2ном *'b '2ном где Rb - номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А. | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значения параметра |
|
Масса, кг, не более |
200 |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
513x400x432 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т |
|
Категория размещения (ГОСТ 15150-69) |
1; 2; 3 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛО-24 |
1 шт. |
|
Руководство по эксплуатации |
ЭК. 1.760.010 РЭ ЭК.1.775.004 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК.1.760.010 ПС ЭК.1.775.004 ПС |
1 экз. |
приведены в пункте 1.1 документа «Трансформатор тока ТЛО-24. Руководство по эксплуатации. ЭК.1.760.010 РЭ» или «Трансформатор тока ТЛО-24. Руководство по эксплуатации. ЭК.1.775.004 РЭ».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-024-52889537-07 «Трансформаторы тока ТЛО-24. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Электрощит-К°»
(ООО «Электрощит-К°»)
ИНН 4001005954
Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, д. 24
Телефон (факс) +7 495 0110 500
E-mail: info@tf-el.ru
Web-сайт: www.kztt.ru
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» (ГЦИ СИ «РОСИСПЫТАНИЯ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Уникальный номер записи в реестре аккредитованных лиц № 30123-10.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2023 г. № 1090
Лист № 1
Всего листов 6
Регистрационный № 59785-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШ-ЭК-0,66
Назначение средства измерений
Трансформаторы тока ТШ-ЭК-0,66 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.
Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Трансформаторы могут быть установлены на высоковольтных кабельных или шинных линиях с напряжением от 3 до 35 кВ, при условии, что изоляция между линией и корпусом трансформатора полностью обеспечивается изоляцией высоковольтной линии.
Рабочее положение трансформатора в пространстве - любое.
Трансформаторы тока изготавливаются в различных конструктивных исполнениях, отличающихся конфигурацией, метрологическими и техническими характеристиками.
Трансформаторы могут изготавливаться как с гибкими выводами, так и с монтажными втулками крепления вторичных цепей.
Внешний вид трансформаторов тока приведены на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами справа посередине маркировочной таблички технических данных (шильд) с печатью данных полиграфическим способом.
Расшифровка условного обозначения трансформаторов приведена на рисунке 2.

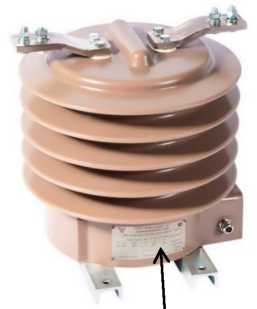

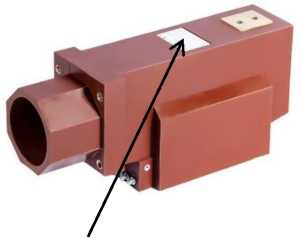

Место нанесения знака утверждения типа и заводского номера (маркировочная табличка технических данных (шильд))
Место нанесения знака утверждения типа и заводского номера
(маркировочная табличка технических данных (шильд))
Место нанесения знака утверждения типа и заводского номера (маркировочная табличка технических данных (шильд))
Место нанесения знака утверждения типа и заводского номера (маркировочная табличка технических данных (шильд))
Рисунок 1 - Внешний вид трансформаторов тока
тп
ТШ-ЭК-0,66 Х Х-Х Х - Х - Х/Х ХХ
Категория размещения ГОСТ 15150-69 Климатическое исполнение ГОСТ 15150-69 Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире) Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби) Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение) Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)_____________
Длина трансформатора (не указывается для трансформаторов с фиксированной длиной)_______
Конструктивный вариант исполнения (буквенноцифровое обозначение)
Номинальное напряжение, кВ
Производитель_________________________________
Трансформатор тока с литой изоляцией, конструкция -шинный
Рисунок 2 - Расшифровка условного обозначения трансформаторов тока
Метрологические и технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение ввода, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А1) |
от 50 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Количество обмоток |
от 1 до 3 |
|
Номинальные вторичные нагрузки c коэффициентом мощности cos9=0,8 ВА2 |
от 1 до 30 |
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
|
Классы точности вторичных обмоток для защиты:
|
5Р; 10Р 5PR; 10PR; РХ; PXR; TPY; TPZ; TPX |
|
Номинальная предельная кратность Кном вторичной обмотки для защиты |
от 2 до 30 |
|
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений |
от 3 до 30 |
|
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более |
20 |
|
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более |
450 |
|
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более |
100 |
|
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t a/l (для трансформаторов классов точности TPY; TPZ; TPX), c |
0,04 |
|
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, PXR) |
от 1/3000 до 1 |
|
Примечания:
с — р . j2 ‘-’2 ном “b '2ном где - номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А. | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Масса, кг, не более |
25 |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
335x487x245 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, лет, не менее |
30 |
П Продолжение таблицы 2
|
Наименование параметра |
Значение параметра |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ, У и Т |
|
Категория размещения (ГОСТ 15150-69) |
2; 2.1; 3; 3.1 |
наносится на маркировочную табличку (шильд) трансформатора, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор тока ТШ-ЭК-0,66 |
- |
1 шт. |
|
Руководство по эксплуатации |
ЭК.1.765.000 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК.1.765.000 ПС |
1 экз. |
приведены в пункте 1.1 документа «Трансформатор тока ТШ-ЭК-0,66. Руководство по эксплуатации. ЭК.1.765.000 РЭ».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-016-52889537-13 «Трансформаторы тока ТШ-ЭК-0,66. Технические условия».
Изготовитель
Общество с ограниченной общество «Электрощит-К°» (ООО «Электрощит-К°»)
ИНН 4001005954
Адрес: 249210, Калужская обл., Бабынинский р-н, п. Бабынино,
ул. Советская, д. 24
Телефон/факс: +7 (495) 0110 500
Web-сайт: www.kztt.ru
E-mail: info@tf-el.ru
Испытательный центрГосударственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» (ГЦИ СИ «РОСИСПЫТАНИЯ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 781-48-98
E-mail: rosispytaniya@gost.ru
Web-сайт: www.rosispytaniya.ru
Уникальный номер записи в реестре аккредитованных лиц № 30123-10.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2023 г. № 1090
Лист № 1 Регистрационный № 30709-11 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛП-10
Назначение средства измеренийТрансформаторы тока ТЛП-10 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 10 кВ.
Описание средства измерений
Трансформаторы тока являются трансформаторами проходного типа с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы тока могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также иметь один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы тока могут быть установлены в любом положении. Трансформаторы тока выпускаются в нескольких конструктивных вариантах отражающих особенности каждого трансформатора. Расшифровка условного обозначения трансформаторов тока приведена на рисунке 1.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритным размерам, метрологическим и техническим характеристикам, указанным в таблицах 1 и 2.
Заводской номер в виде цифрового обозначения наносится арабскими цифрами справа посередине таблички технических данных в виде шильда с печатью данных полиграфическим способом.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Пломбирование трансформаторов тока не предусмотрено.
Внешний вид трансформаторов тока приведен на рисунке 2.
ТЛП-10-Х Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)
|
Время протекания тока термической стойкости, секунды (1 или 3 секунды) | |||
|
Ток термической стойкости, кА | |||
|
Уровень изоляции | |||
|
Категория размещения ГОСТ 15150-69 | |||
|
Климатическое исполнение ГОСТ 15150-69 | |||
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, ВА (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби)___________________
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение) Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) Конструктивный вариант исполнения в виде буквенно-цифрового обозначения_______________________
Подтип (от 1 до 6)
Номинальное напряжение, кВ____________________
Трансформатор тока с литой изоляцией, конструкция - проходной
Рисунок 1 - Расшифровка условного обозначения трансформаторов тока

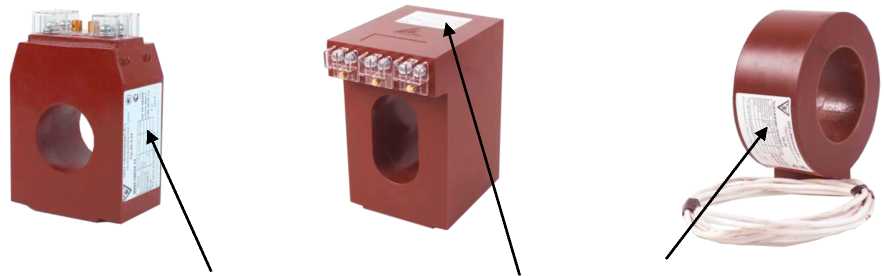

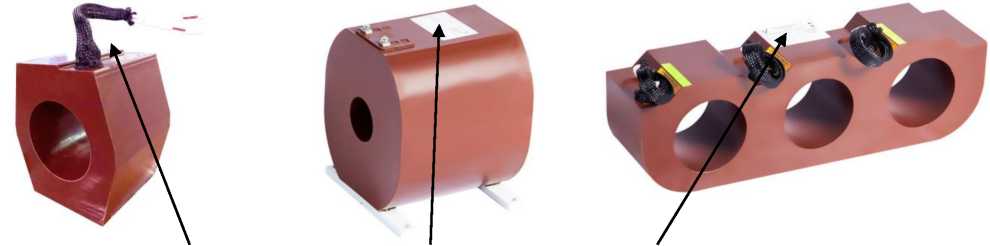

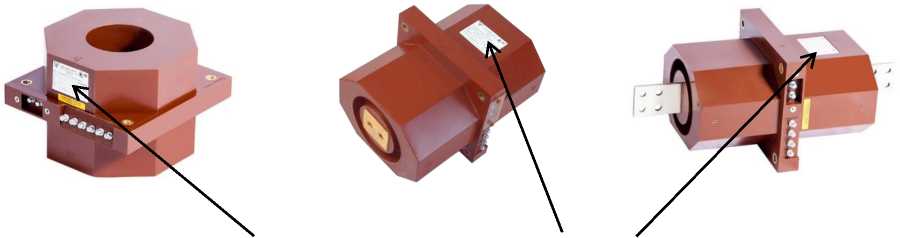

Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)
Место нанесения знака утверждения типа и заводского номера
(таблички технических данных в виде шильда)
Место
нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)
Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)
Рисунок 2 -Внешний вид трансформаторов тока
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов тока представлены в таблицах 1 и 2.
Таблица 1- Основные метрологические характеристики
|
Наименование параметра |
Значения параметра |
|
Номинальное рабочее напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальные первичные токи, А!) |
от 5 до 5000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
до 5 |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3 |
|
Классы точности вторичных обмоток для защиты:
|
5Р; 10Р 5PR; 10PR; TPX; TPY; TPZ; PX; PXR |
|
Номинальная вторичная нагрузка при cos ф= 0,8, В^ А2) |
от 1 до 50 |
|
Номинальная вторичная нагрузка при cos ф= 1, В^ А2) |
от 2,5 до 15 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 30 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, Кбном |
от 3 до 30 |
|
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более |
20 |
|
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более |
450 |
|
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более |
100 |
|
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t/ al (для трансформаторов классов точности TPY; TPZ; ТРХ), с |
0,04 |
|
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, PXR) |
от 1/3000 до 1 |
Продолжение таблицы 1
|
Наименование параметра |
Значения параметра |
где Rb - номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А. | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значения параметра |
|
Масса, кг, не более |
40 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
495х330х513 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ, У и Т |
|
Категория размещения (ГОСТ 15150-69) |
2; 3 |
наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор тока |
ТЛП-10 |
1 шт. |
|
Руководство по эксплуатации |
ЭК.1.761.000 РЭ ЭК.1.761.020 РЭ ЭК.1.761.030 РЭ ЭК.1.761.040 РЭ ЭК.1.761.050 РЭ ЭК.1.761.060 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК.1.761.000 ПС ЭК.1.761.020 ПС ЭК.1.761.030 ПС ЭК.1.761.040 ПС ЭК.1.761.050 ПС ЭК.1.761.060 ПС |
1 экз. |
приведены в пункте 1.1 документа «Трансформатор тока ТЛП-10-Х. Руководство по эксплуатации. ЭК.1.761.0Х0РЭ».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-003-52889537-05 «Трансформаторы тока ТЛП-10. Технические условия». Изготовитель
Общество с ограниченной ответственностью «Электрощит-К°»
(ООО «Электрощит-К°»)
ИНН 4001005954
Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, д. 24
Тел./факс: +7 495 0110 500
E-mail: info@tf-el.ru
Web-сайт: www.kztt.ru
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» (ГЦИ СИ «РОСИСПЫТАНИЯ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Уникальный номер записи в реестре аккредитованных лиц № 30123-10.
в части вносимых изменений:
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
х - принимает значения от 01 до 80 Х - комбинация букв от А до Z
Рисунок 1 - Расшифровка условного обозначения трансформаторов тока
