МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 сентября 2017 г.

 2038

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59740 «Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «Тайпит-ИП» от 12 мая 2017 г. № 223-08-036-17 и № 223-08-037-17 приказываю:

  • 1. Внести изменения в описание типа на счетчики электрической энергии однофазные многотарифные НЕВА МТ 1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61544-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить ТАСВ.411152.002.01 ПМ «Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1. Методика поверки», утвержденный ФГУП «ВНИИМС» 11.05.2017 г., в качестве документа на поверку счетчиков электрической энергии однофазных многотарифных НЕВА МТ 1, выпущенных с даты выхода Приказа Росстандарта о внесении изменений в их описание типа.

  • 3. Установить ТАСВ.411152.002. ПМ «Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1. Методика поверки», утвержденный ИЦ ФГУП «ВНИИМС» 26.05.2015 г., в качестве документа на поверку счетчиков электрической энергии однофазных многотарифных НЕВА МТ 1, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 61544-15 и выпущенных до даты выхода Приказа Росстандарта о внесении изменений в их описание типа.

  • 4. Переоформить свидетельство об утверждении типа № 59740 «Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61544-15, в связи с внесением изменений в методику поверки.

  • 5. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 61DA1EQ00300E901C1ED

кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

к__________—__________/ Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» сентября 2017 г. №2038

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 Назначение средства измерений

Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 (далее -счетчики) предназначены для измерения активной или активной и реактивной энергии в однофазных цепях переменного тока номинальной частоты 50 Гц, её учёта по четырём тарифам дифференцировано по времени.

Описание средства измерений

Принцип действия счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Счетчики НЕВА МТ 1 представляют собой устройство для измерения и учета электрической энергии в однофазных цепях переменного тока.

Счетчик состоит из следующих функциональных узлов:

  • - датчика тока;

  • - датчика напряжения;

  • - блока питания;

  • -  счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;

  • - часов реального времени;

  • - источника резервного питания;

  • - измерительной схемы;

  • - интерфейсных схем;

  • - оптического импульсного выхода;

  • - испытательного выхода.

В качестве датчика тока в счетчиках используется низкоомный шунт тока. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ). В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Принцип работы измерительной схемы основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени интегрированы в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для рабочих выходных и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 24:00 последнего дня каждого из двенадцати или тридцати шести предыдущих месяцев в зависимости от исполнения, измеряют максимальные мощности, усреднённые на временном интервале. Интервал усреднения мощности программируется пользователем.

Счетчики имеют исполнения:

  • - с возможностью хранения профиля нагрузок;

  • - с возможностью хранения значений энергии на конец суток;

  • - со встроенным реле управления нагрузкой;

  • - с двумя измерительными элементами (измерение энергии в нулевом проводе);

  • - с электронными пломбами корпуса и крышки клеммной колодки;

  • - с датчиками магнитного поля;

  • - с проводными и беспроводными интерфейсами связи для обмена информацией с внешними устройствами.

Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.

Исполнения счетчиков электрической энергии однофазных многотарифных НЕВА МТ 1 определяются в соответствии со структурой условного обозначения:

X X XX XX XX XX 1б(1макс)

I-----Ток базовый (максимальный), А

___________Дополнительные опции: Р - с профилем нагрузки С - с расцепителем

----------------Тип интерфейса:

О - без интерфейса удалённого доступа

Е4 - интерфейс EIA 485 Е2 - интерфейс EIA 232 RFX* - радиомодем PLX* - PLC модем PLRF - комбинированный модем GSMX* - GSM-модем МВ - интерфейс M-Bus ЕТН - Ethernet

WF - WiFi

---------------------Тип датчика тока:

S - шунт;

2S - два шунта;

_________________________Вид измеряемой энергии:

А - активная;

2А - активная в прямом и обратном направлениях;

AR - активная и реактивная кл. 1 и 2 AR1 - активная и реактивная кл. 1 и 1 2AR - активная в прямом, обратном направлениях и реактивная

-----------------------------Номер модели счетчика

------------------------------------Тип корпуса:

  • 1 - для крепления винтами;

  • 2 - для установки на рейку TH 35

Тип счетчика

* X - исполнение модема

** - НЕВА МТ124 отличается от НЕВА МТ123 конструктивно корпусом и наличием оптического интерфейса по ГОСТ IEC 61107 - 2011, НЕВА МТ114 и НЕВА МТ115 отличаются от НЕВА МТ113, наличием подсветки ЖКИ, наличием исполнений счётчика с модемами и встроенным расцепителем, возможностью хранения суточного профиля энергопотребления, НЕВА МТ112 отличается от НЕВА МТ113, НЕВА МТ114 и НЕВА МТ115 конструктивно корпусом.

Счетчики НЕВА МТ114 и НЕВА МТ 115 исполнений ARS, AR2S, 2ARS и 2AR2S отличаются от прочих счетчиков наличием датчика магнитного поля и электронных пломб корпуса и крышки клеммной колодки и имеют функцию измерения параметров качества электроэнергии (измерение установившихся отклонений напряжения и частоты в соответствии с ГОСТ 32144 -2013).

Внешний вид счетчиков и места опломбирования с местом нанесения знака поверки представлены на рисунках 1-5.

Приказ Росстандарта №2038 от 29.09.2017, https://oei-analitika.ru

Место навешивания пломбы со знаком поверки

НЕВА МТ 1М AS PLRFPC ’

модификации НЕВА МТ124 с нанесения знака поверки

Рисунок 1 - Внешний вид местом опломбирования и

Приказ Росстандарта №2038 от 29.09.2017, https://oei-analitika.ru

и и lass sssBsg ! ' й

ТОЬхр/ндм*

’z2CV5(bCIA1

) с; йг й© ractsitiMVBQ:, соя г. ь

и№о

Места навешивания пломб со знаком поверки

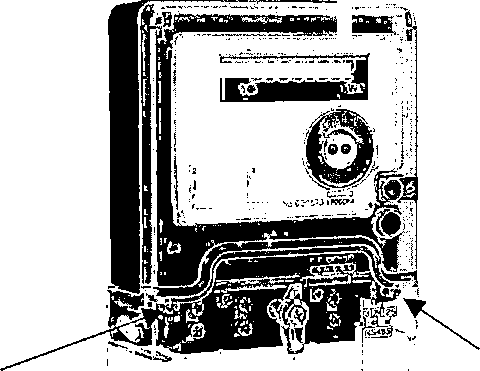

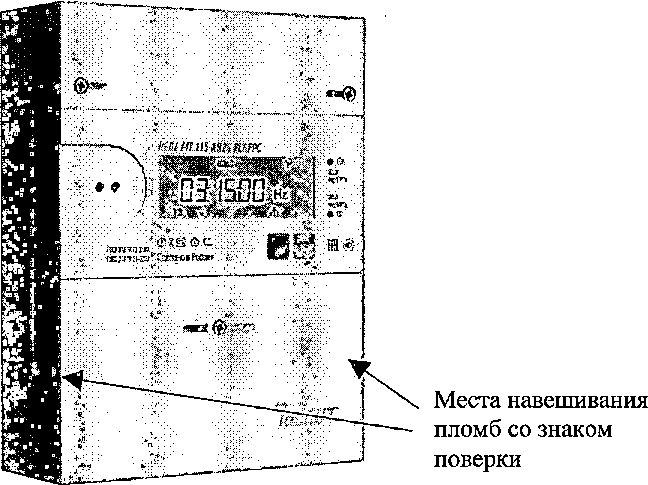

Рисунок 2 - Внешний вид модификации НЕВА МТ114 и (НЕВА МТ113) с местами опломбирования и нанесения знака поверки

Приказ Росстандарта №2038 от 29.09.2017, https://oei-analitika.ru

Место навешивания пломбы со знаком поверки

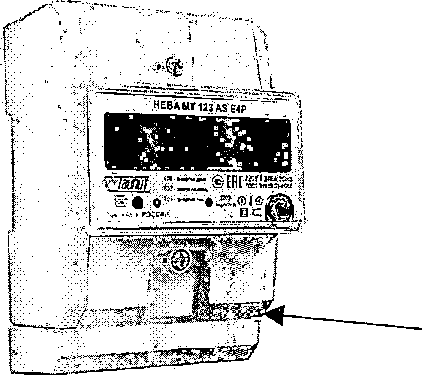

Рисунок 3 - Внешний вид модификации НЕВА МТ123 с местом опломбирования и нанесения знака поверки

Тайпит

Приказ Росстандарта №2038 от 29.09.2017, https://oei-analitika.ru

Места навешивания пломб со знаком поверки

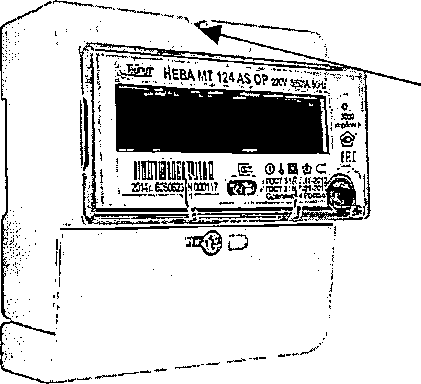

Рисунок 4 - Внешний вид модификации НЕВА МТ112 с местом опломбирования и нанесения знака поверки

Приказ Росстандарта №2038 от 29.09.2017, https://oei-analitika.ru

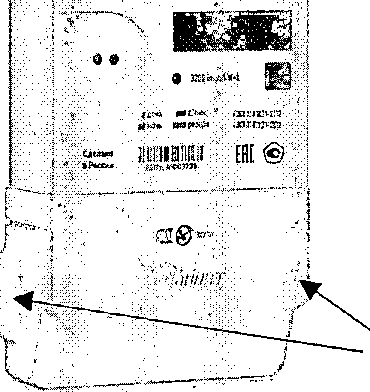

Рисунок 5 - Внешний вид модификации НЕВА МТ115 с местом опломбирования и нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) счетчиков является встроенным и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации.

В зависимости от исполнения, счетчики могут выпускаться с различным программным обеспечением.

Идентификационные данные ПО счетчиков в зависимости от модификаций представлены в таблицах 1-15.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ113 AS

Номер версии (идентификационный номер ПО)

01

Цифровой идентификатор ПО

АВ26429AEF5FF7B973AFD16 A3DC2167Е

Другие идентификационные данные

ТАСВ.411152.002-01 Д1

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HEBAMT114AS

Номер версии (идентификационный номер ПО)

02

Цифровой идентификатор ПО

2F14A39E3133D62EC6E3936298E6A0F5

Другие идентификационные данные .

ТАСВ.411152.002-02 Д1

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА MT114A2S

Номер версии (идентификационный номер ПО)

03

Цифровой идентификатор ПО

1B61C4A55B00D217E6E7CEC9A22E029B

Другие идентификационные данные

ТАСВ.411152.002-03 Д1

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ114 AR

Номер версии (идентификационный номер ПО)

04

Цифровой идентификатор ПО

98B6E825D0BF3823CC167AF4CF79BD6A

Другие идентификационные данные

ТАСВ.411152.002-04 Д1

Таблица 5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА MT114 2AR

Номер версии (идентификационный номер ПО)

10

Цифровой идентификатор ПО

031FF468CD504257FFE7E6ED4D19AF80

Другие идентификационные данные

ТАСВ.411152.002-10 Д1

Таблица б

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА MT114 2AS

Номер версии (идентификационный номер ПО)

05

Цифровой идентификатор ПО

3ECE498819E1774995DD74EBEBE16555

Другие идентификационные данные

ТАСВ.411152.002-05 Д1

Таблица 7

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ115 AS

Номер версии (идентификационный номер ПО)

11

Цифровой идентификатор ПО

АЕВ1965752В438Е66А05346198А6087Е

Другие идентификационные данные

ТАСВ.411152.002-11 Д1

Таблица 8

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ115 A2S

Номер версии (идентификационный номер ПО)

12

Цифровой идентификатор ПО

48FE6E43 8F2805EDF93 687AEDD677184

Другие идентификационные данные

ТАСВ.411152.002-12 Д1

Таблица 9

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ115 ARS (AR2S)

Номер версии (идентификационный номер ПО)

13

Цифровой идентификатор ПО

4899251C3D2CCD5425F6F0BF9E484CC6

Другие идентификационные данные

ТАСВ.411152.002-13 Д1

. Таблица 10

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ115 2ARS (2AR2S)

Номер версии (идентификационный номер ПО)

14

Цифровой идентификатор ПО

48FE6E438F2805EDF93687AEDD677184

Другие идентификационные данные

ТАСВ.411152.002-14 Д1

Таблица 11

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ123 AS

Номер версии (идентификационный номер ПО)

06

Цифровой идентификатор ПО

F0EE6E9903C7A810E7D88597679F5086

Другие идентификационные данные

ТАСВ.411152.002-06 Д1

Таблица 12

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ124 AS OP (Е4Р)

Номер версии (идентификационный номер ПО)

07

Цифровой идентификатор ПО

621D50372D72D4A893D294C43FD677DD

Другие идентификационные данные

ТАСВ.411152.002-07Д1

Таблица 12а

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ124 AS О (МВ)

Номер версии (идентификационный номер ПО)

15

Цифровой идентификатор ПО

ADB91A64EE484831A1C76BD54067FD60

Другие идентификационные данные

ТАСВ.411152.002-15 Д1

Таблица 13

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

НЕВА МТ124 A2S

Номер версии (идентификационный номер ПО)

08

Цифровой идентификатор ПО

8530FCABE566FE5FE072A681D9A73B03

Другие идентификационные данные

ТАСВ.411152.002-08 Д1

Таблица 14

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HEBAMT124ARS (AR2S)

Номер версии (идентификационный номер ПО)

09

Цифровой идентификатор ПО

9FDAE0118BD5D4DAA1A1209235E0E627

Другие идентификационные данные имеются)

ТАСВ.411152.002-09 Д1

Таблица 14а

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО НЕВА МТ112

Номер версии (идентификационный номер ПО)

16

Цифровой идентификатор ПО

7F5C4340B902E031CD99A09470B50918

Другие идентификационные данные

ТАСВ.411152.002-16 Д1

Алгоритм вычисления цифрового идентификатора ПО - md5.

Номер версии ПО счётчика может быть считан с помощью программы NevaRead версии 1.0 и старше.

Уровень защиты ПО счетчиков от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 15.

Таблица 15 - Метрологические и технические характеристики счетчиков

Наименование характеристики

Значение

1

2

Класс точности при измерении активной энергии (по ГОСТ 31819.21-2012)

1

Класс точности при измерении реактивной энергии* (по ГОСТ 31819.23-2012)

1 или 2

Основная относительная погрешность измерения активной мощности при coscp от 0,5 до 1, в цепи фазного и нулевого* проводов

не более установленных в ГОСТ 31819.21-2012 для счетчиков класса 1.0

Основная относительная погрешность измерения реактивной мощности*

не более установленных в ГОСТ 31819.23-2012 в соответствии с классом точности счетчика

Дополнительные погрешности измерения активной энергии и активной мощности, вызванные изменением влияющих величин

не более установленных в ГОСТ 31819.21-2012

Дополнительные погрешности измерения реактивной энергии и реактивной мощности, вызванные изменением влияющих величин

не более установленных и ГОСТ 31819.23-2012

Основная относительная погрешность измерения полной мощности* в диапазоне

от 0,216 до 1макс , не более, %

от 0,05 16 до 0,216, не более, %

±1,5

±2

Основная относительная погрешность измерения тока* в диапазоне от 0,2 16 до 1макс , не более, % в диапазоне от 0,05 16 до 0,2 16 , не более, %

±1,5

±2

Основная относительная погрешность измерения напряжения* в диапазоне рабочих напряжений, не более, %

±0,5

Абсолютная погрешность измерения частоты сети*, не более Гц

±0,05

Абсолютная погрешность измерения коэффициента активной мощности* в диапазоне от 1,0 до 0,5, не более

±0,05

Измерение параметров сети (установившиеся отклонения напряжения и частоты сети) по ГОСТ 30804.4.30 -2013

класс S

Номинальное напряжение, В

230

Диапазон рабочих напряжений, В

от 161 до 264

Базовый (максимальный) ток, А

1(10)А; 5(40); 5(60);

5(80); 5(100); 10(100)

Номинальная частота сети, Гц

50

Диапазон рабочих частот, Гц

от 47,5 до 52,5

Стартовый ток (порог чувствительности)

0,004 1б

Номинальный размыкаемый ток, А

40, 60 или 80

Активная мощность, потребляемая в цепи напряжения не более, Вт

для исполнения счётчика со встроенными PLC или GSM модемами, не более, Вт

1,0

4,0

1

2

Полная мощность, потребляемая:

- в цепи напряжения не более, В-А

2,0

для счётчиков НЕВА МТ1ХХ AS О, OP, Е4Р и МВ не более, В-А

8,5

для счётчиков со встроенным PLC, GSM модемом, не более, В-А

6,0

- в цепи тока, при базовом токе, не более, В-А

0,2

Диапазон рабочих температур, °C

от -40 до +70

Относительная влажность воздуха при температуре: +30°С, %, не более

95

+35°С, %, не более

80

Диапазон температур транспортирования, °C

от -50 до +70

Диапазон температур хранения, °C

от 0 до +40

Основная погрешность хода часов счётчика, с/сут, не более: - в нормальных рабочих условиях

±0,5

- при отсутствии напряжения питания

±1

Дополнительная погрешность точности хода часов в рабочем диапазоне температур, с-°С2/сут, не более

±0,002

Количество тарифов, не менее

4

Габаритные размеры (высота, ширина, глубина), мм: - для крепления винтами, не более

180x135x65

- для установки на рейку TH 35, не более

115x91x70

- для модификации НЕВА МТ 112, не более

180x120x55

Масса, кг, не более:

- для крепления винтами;

1

- для установки на рейку TH 35

0,7

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

280 000

Характеристика нормируется для исполнений счетчиков имеющих функцию измерения

соответствующих параметров.

Знак утверждения типа

наносится на панели счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульном листе руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 4.

Таблица 4 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазные многотарифные НЕВА МТ 1 (одна из модификаций)

1

Руководство по эксплуатации для модификаций:

  • - кроме НЕВА МТ 112 AS О (МВ);

НЕВА МТ 114 AR2S; НЕВА МТ 124 AS О (МВ); НЕВА МТ 124 AR2S;

  • - для НЕВА МТ 114 AR2S; НЕВА МТ 124 AR2S;

  • - для НЕВА МТ 112 AS О (МВ); НЕВА МТ 124 AS О (МВ)

ТАСВ.411152.002.01.01 РЭ

ТАСВ.411152.002.01.02 РЭ

ТАСВ.411152.002.01.03 РЭ

1

1

1

Паспорт

ТАСВ.411152.002.01 ПС

1

Методика поверки (поставляется по требованию потребителя)

ТАСВ.411152.002.01ПМ

1

Поверка

осуществляется по документу ТАСВ.411152.002.01 ПМ «Счетчики электрической энергии однофазные многотарифные НЕВА МТ1. Методика поверки» утвержденному ФГУП «ВНИИМС» 18.05.2017г.

Основные средства поверки:

установка автоматическая однофазная для поверки счетчиков электрической энергии НЕВА-Тест 6103 (регистрационный номер в Федеральном информационном фонде 49992-12);

установка для проверки параметров электробезопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 46633-11);

секундомер механический СОПпр-2а-3-000 (регистрационный номер в Федеральном информационном фонде 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в свидетельство о поверке и/или в паспорт счетчика.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многотарифным НЕВА МТ1

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ТАСВ.411152.002.01 ТУ Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Тайпит - Измерительные приборы»

(ООО «Тайпит - ИП»)

ИНН 7811472920

Адрес: 193318, г.Санкт - Петербург, ул. Ворошилова, д.2

Телефон: 8 (812) 326-10-90; Факс: 8 (812) 325-58-64

Web-сайт: https://www.meters.taipit.ru; E-mail: meters@taipit.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
