МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Е ЕРЬЕ ГЕ Т ТВ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

РЗ

осква

внесении из енений в сведения об утвер денн х типах средств измерений

В соответствии с дминистративн м регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

июля     2025 г. № 1_^8

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

_________________9_________________ Общество с ограниченной ответственностью «НТЦ Веллинк» (ООО «НТЦ Веллинк»), г. Москва,

Термоиндикаторы пороговые однократного применения

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1448

Регистрационный № 79140-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоиндикаторы пороговые однократного применения Axitron (Акситрон)

Назначение средства измерений

Термоиндикаторы пороговые однократного применения Axitron (Акситрон) (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры.

Описание средства измерений

Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенного первичного преобразователя температуры, в цифровой код.

Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в термоиндикаторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После завершения однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.

Конструктивно термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов также встроен USB-разъем, предназначенный для подключения напрямую к персональному компьютеру.

Общий вид термоиндикаторов пороговых однократного применения Axitron (Акситрон) представлен на рисунке 1.

Пломбирование термоиндикаторов не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, которое загружается в термоиндикатор на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоиндикатора исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.

Идентификационные данные автономного ПО термоиндикаторов представлены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Метрологические и основные технические характеристики термоиндикаторов пороговых однократного применения Axitron (Акситрон) приведены в таблицах 2, 3.

Таблица 2 -

Таблица 3 - Основные технические

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на термоиндикаторы типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термоиндикаторам пороговым однократного применения Axitron (Акситрон)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

СП 3.3.2.3332-16 Санитарно-эпидемиологические правила. Условия транспортирования и хранения иммунобиологических лекарственных препаратов;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 26.51.51-001-87450106-2020 Термоиндикаторы пороговые однократного применения Axitron (Акситрон). Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Аксилоджик» (ООО «Аксилоджик») ИНН 7751161847

Адрес юридического лица: 108824, г. Москва, вн.тер.г. м. о. Щербинка, с. Остафьево, ул. Троицкая, д. 49, стр. 2, ком. 16, 14

Тел./факс: +7 (495) 646-16-43 E-mail: info@axielogic.com

Web-сайт: www.axielogic.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Регистрационный № 79028-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для измерений продолжительности сеанса передачи данных и количества переданной (принятой) информации (данных) при тестировании сетей передачи данных.

Описание средства измерений

Принцип действия комплексов основан на формировании тестовых пакетов с цифровой информацией, отправке пакетов в сеть передачи данных, приеме пакетов из сети и анализе их с целью измерений параметров передачи цифровой информации через сеть передачи данных.

Конструктивно аппаратная часть комплекса состоит из измерительных зондов wiProbe (далее - зонды), размещаемых на узлах сети передачи данных. Специальное программное обеспечение (далее - ПО) wiSLA 2.0 (well integrated SLA 2.0) осуществляет мониторинг состояния и управление работой комплексов, обработку и хранение данных, полученных в результате проводимых измерений.

Зонды выпускаются в модификациях, обозначаемых wiProbe WPE-xxx, где ххх -числовой код модификации. Зонды выпускаются в различных конструктивных исполнениях, цветовых оформлениях и вариантах электропитания. Конструктивное исполнение, цветовое оформление и тип электропитания не затрагивают внутреннюю архитектуру и технические характеристики зондов и не влияют на их метрологические характеристики. Комплексы обеспечивают проведение измерений на сетях передачи данных с электрическими и оптическими интерфейсами Ethernet со скоростями до 100 Гбит/с.

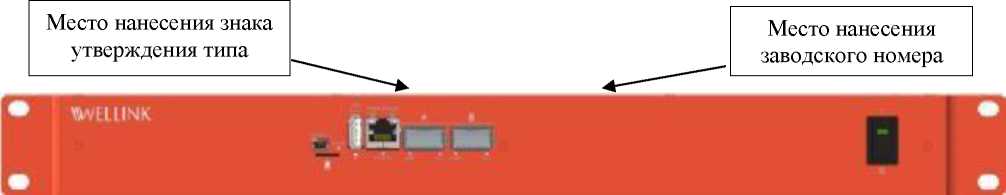

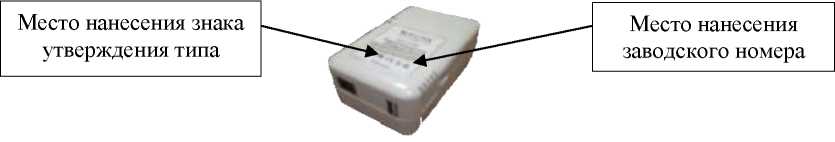

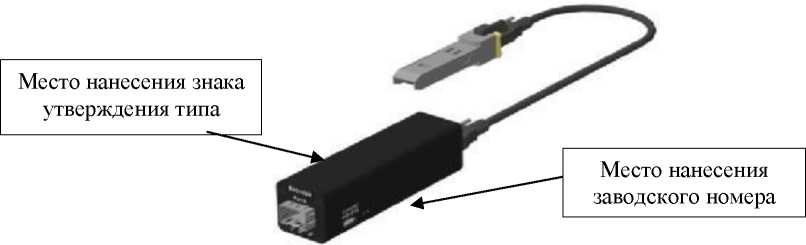

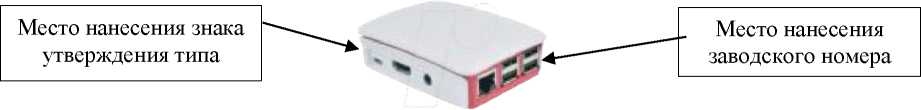

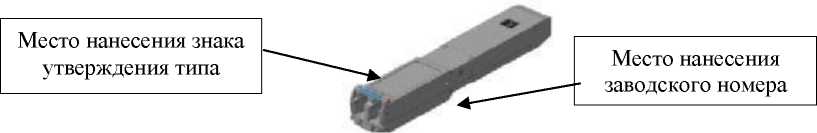

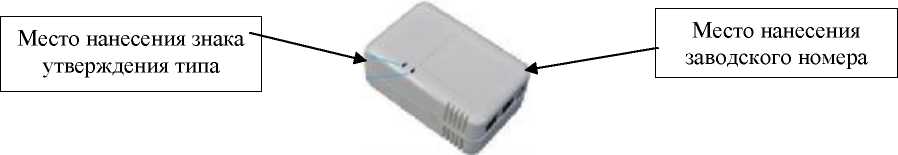

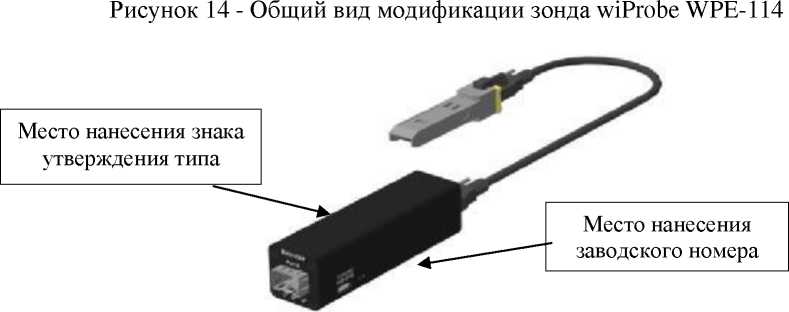

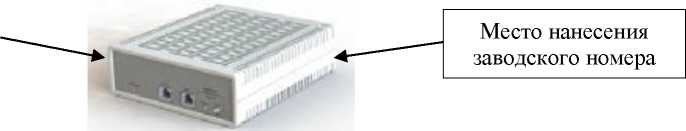

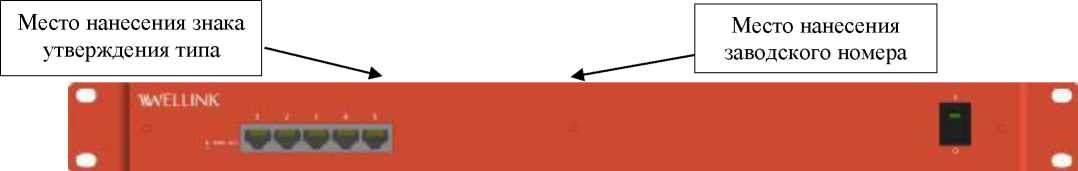

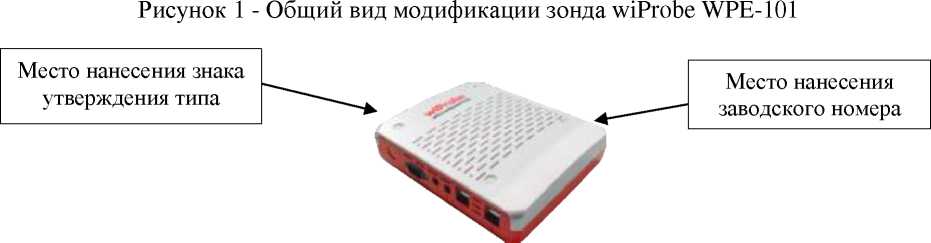

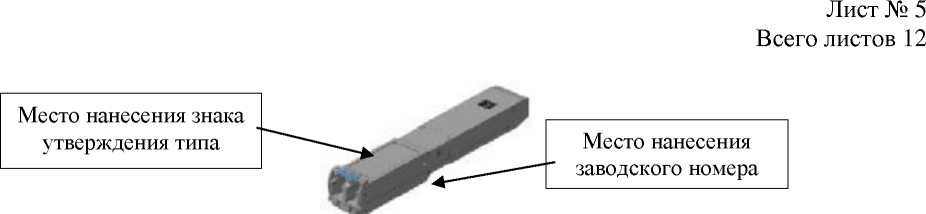

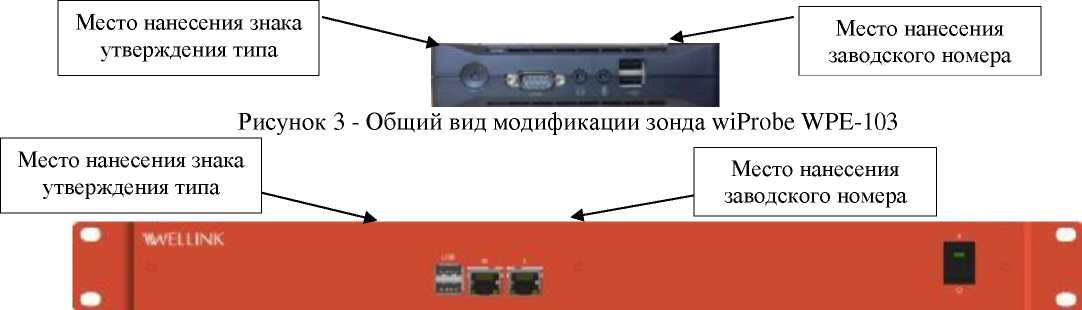

Общий вид зондов в модификациях от wiProbe WPE-101 до wiProbe WPE-120 приведен на рисунках 1-20.

Схема пломбировки от несанкционированного доступа представлена на рисунке 21.

a - настольное исполнение вариант 1

b - настольное исполнение вариант 2

Место нанесения знака утверждения типа

c - настольное исполнение вариант 3

Рисунок 2 - Общий вид модификации зонда wiProbe WPE-102

Рисунок 4 - Общий вид модификации зонда wiProbe WPE-104

Рисунок 5 - Общий вид модификации зонда wiProbe WPE-105

Место нанесения знака утверждения типа

Рисунок 6 - Общий вид модификации зонда wiProbe WPE-106

Рисунок 7 - Общий вид модификации зонда wiProbe WPE-107

Рисунок 8 - Общий вид модификации зонда wiProbe WPE-108

Рисунок 9 - Общий вид модификации зонда wiProbe WPE-109

Место нанесения заводского номера

a) настольное исполнение в пластиковом корпусе

Место нанесения знака

Место нанесения заводского номера

c) исполнение для установки одного зонда в стойку 19"

а) настольное исполнение

утверждения типа

b) исполнение для установки одного зонда в стойку 19"

Место нанесения заводского номера

Место нанесения знака

утверждения типа

c) исполнение для установки нескольких зондов Рисунок 11 - Общий вид модификации зонда wiProbe WPE-111

в стойку 19"

Место нанесения знака

утверждения типа

Место нанесения заводского номера

a) настольное исполнение

утверждения типа

Место нанесения заводского номера

Рисунок 12 - Общий вид модификации зонда wiProbe WPE-112

b) исполнение для установки одного зонда в стойку 19"

a) настольное исполнение

утверждения типа

Рисунок 13 - Общий вид модификации зонда wiProbe WPE-113

b) исполнение для установки одного зонда в стойку 19"

Рисунок 15 - Общий вид модификации зонда wiProbe WPE-115

Рисунок 16 - Общий вид модификации зонда wiProbe WPE-116

Рисунок 17 - Общий вид модификации зонда wiProbe WPE-117

Место нанесения знака

Место нанесения заводского номера

а) настольное исполнение

Место нанесения знака

утверждения типа

Место нанесения заводского номера

Рисунок 18 - Общий вид модификации зонда wiProbe WPE-118

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 19 - Общий вид модификации зонда wiProbe WPE-119

Рисунок 20 - Общий вид модификации зонда wiProbe WPE-120

Место пломбировки

Рисунок 21 - Схема пломбировки зондов от несанкционированного доступа

Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится на этикетку, выполненную типографским способом, на переднюю или заднюю панель комплекса в виде наклейки. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на корпус приборов не предусмотрено.

Программное обеспечение

Встроенное ПО wiSLA с управляющими функциями состоят из аппаратной части, зондов с установленным ПО SLAMON, размещаемых на узлах сети передачи данных и специального ПО wiSLA 2.0 (well integrated SLA 2.0), которое осуществляет мониторинг состояния и управление работой wiSLA, обработку и хранение данных, полученных в результате проводимых измерений. ПО wiSLA 2.0 (well integrated SLA 2.0) устанавливается на универсальный внешний персональный компьютер. ПО SLAMON осуществляет отправку полученных результаты измерений в ПО wiSLA 2.0 (well integrated SLA 2.0).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

_________Наименование характеристики________ Напряжение питания модификаций зондов:_______

- wiProbe WPE-I0I, wiProbe WPE-102, wiProbe WPE-103, wiProbe WPE-106, wiProbe WPE-107, wiProbe WPE-I08, wiProbe WPE-I09

220 В переменного тока частотой

50 Гц или от 36 до 72 В постоянного

тока

- wiProbe WPE-II0 настольное исполнение в пластиковом корпусе, настольное исполнение в металлическом корпусе

исполнение для установки одного зонда в стойку 19"; исполнение для установки нескольких зондов в стойку 19"_______________________________________________________

Напряжение питания модификаций зондов:____________

- wiProbe WPE-111

настольное исполнение в металлическом корпусе

исполнение для установки одного зонда в стойку 19"; исполнение для установки нескольких зондов в стойку 19"

Знак утверждения типа

наносится на переднюю или заднюю панель комплекса в виде наклеиваемой этикетки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплекса

Сведения о методиках (методах) измерений

приведены в разделе 4 «Использование по назначению» документа ЛВЕТ.425760.002 РЭ «Комплексы программно-аппаратные wiSLA. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии;

ЛВЕТ.425760.120 ТУ «Комплексы программно-аппаратные wiSLA. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «НТЦ Веллинк» (ООО «НТЦ Веллинк») ИНН 7743103440

Юридический адрес: 105484, г. Москва, вн.тер.г. м. о. Северное Измайлово, ул. 13-я Парковая, д. 28, к. 2, кв. 54

Телефон (факс): +7 (495) 374-66-78

E-mail: info@weUink.ru

Web-сайт: www.wellink.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
