МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

28 августа 2025 г.

1831

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. Управлению метрологии направить копию настоящего приказа с прилагаемыми сведениями об утвержденных типах средств измерений в Госкорпорацию «Росатом» для их размещения в Федеральном информационном фонде по обеспечению единства измерений в области использования атомной энергии.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «28 »    аввувва     2025 г. № 1831

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика

поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Расходомеры газов ультразвуковые

РГУ-

02И

С

96288-25

001

Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»), Ставропольский край, г. Пятигорск

Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»), Ставропольский край, г. Пятигорск

ОС

МП 41012/04242024 «Государствен-ная система обеспечения единства измерений.

Расходомеры газов ультразвуковые РГУ-02И.

Методика поверки»

4 года

Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»), Ставропольский край, г. Пятигорск

ФБУ «УРАЛ-

ТЕСТ», Свердловская область, г.

Екатеринбург

16.06.2025

2.

Система контроля и управления участком прессования

(01KPD20)

Обозначение отсутствует

Е

96289-25

3742/2017

Акционерное общество «Научно-исследовательский и конструктор-

Филиал АО «Концерн Росэнергоатом»

«Курская атомная станция» (Курская

ОС

РТ-МП-5201-032023 «Государствен-ная система обеспе-

2 года

Акционерное общество «Научно-исследовательский и конструкторский

ФБУ «Ростест-

Москва», г. Москва

12.01.2024

(СКУ УП)

ский институт монтажной технологии -Атомстрой» (АО «НИ-КИМТ-Атомстрой»), г. Москва

АЭС),

г. Москва

чения единства измерений. Система контроля и управления участком прессования (01KPD20) (СКУ УП). Методика поверки»

институт монтажной технологии - Атом-строй» (АО «НИКИМТ-Атомстрой»), г. Москва

3.

Системы радиационного контроля

СРК

«Феникс-10510»

С

96290-25

001

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), г. Москва, г. Зеленоград

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), г. Москва, г. Зеленоград

ОС

ФВКМ.412 168.003Д65 «Государственная система обеспечения единства измерений. Системы ра-диацион-ного контроля СРК «Феникс-10510».

Методика поверки»

2 года

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»), г. Москва, г. Зеленоград

ФБУ «НИЦ ПМ - Ростест», г. Москва

02.06.2025

4.

Спектрометры энергии гамма-излучения полупроводниковые с микрокрио-генной системой охлаждения

СЕГ-Г3-

5КП

С

96291-25

001

Акционерное общество «Институт физикотехнических проблем» (АО «ИФТП»), Московская обл., г. Дубна

Акционерное общество «Институт физикотехнических проблем» (АО «ИФТП»), Московская обл., г. Дубна

ОС

МП УЛ-КА.412131. 057 «ГСИ. Спектрометры энергии гамма-излучения полупро-воднико-вые с мик-

1 год

Акционерное общество «Институт физикотехнических проблем» (АО

«ИФТП»), Московская обл., г. Дубна

АО «ГНЦ РФ-ФЭИ», Калужская обл.,

г. Обнинск

16.09.2024

рокриоген-ной системой охлаждения

СЕГ-Г3-5КП. Методика по

верки»

5.

Термопреобразователи универсальные

ТПУ-

9201-АС

С

96292-25

23120005,

23120006,

23120009,

23120011,

23120012,

23120013,

23120014,

23120015,

23120016,

23120017, 23120018

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО

НПФ «Сенсорика»), г.

Екатеринбург

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО

НПФ «Сенсорика»), г.

Екатеринбург

ОС

МП 207

082-2024 «Государственная система обеспечения единства измерений.

Термопре-образова-тели универсальные ТПУ-9201-АС. Методика поверки»

3 года - для термо-преоб-разо-вате-лей с ТП с верхним пределом диапазона измерений до 300 °С включ. ; 2 года -для термо-преоб-разо-вате-лей с ТП с верхним преде-

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО

НПФ «Сенсорика»), г.

Екатеринбург

ФБУ «НИЦ

ПМ - Ростест»,

г. Москва

31.10.2024

лом диапазона измерений свыше 300 °С до 800 °С включ. и для термо-преоб-разо-вате-лей с ТС; 1 год -для термо-преоб-разо-вате-лей с ТП с верхним пределом диапазона измерений свыше 800 °С

6.

Термопреобразователи сопротивления платино-

ТС-

1388АВ

G2/13

Е

96293-25

51804203953 -

51804204120, 51804204035/1 -51804204051/1

Общество с ограниченной ответственностью Научно-

Общество с ограниченной ответственностью Научно-

ОС

РТ-МП-

304-2072025 «Государствен-

2 года

Общество с ограниченной ответственностью Научно-

ФБУ «НИЦ ПМ - Ростест», г. Москва

11.04.2025

вые

производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград

производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград

ная система обеспечения единства измерений. Термопре-образова-тели со-противления платиновые ТС-1388АВ G2/13. Методика поверки»

производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    августа 2025 Г. №    1831

Лист № 1 Регистрационный № 96288-25                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры газов ультразвуковые РГУ-02И Назначение средства измерений

Расходомеры газов ультразвуковые РГУ-02И (далее - РГУ-02И) предназначены для измерений объёмного расхода негорючих и невзрывоопасных газов и газовых смесей.

Описание средства измерений

Принцип действия РГУ-02И основан на передаче и приёме ультразвуковых импульсов между двумя пьезоэлектрическими преобразователями, и измерении разности времени распространения ультразвуковых импульсов по направлению потока и против него с последующим преобразованием измеренной разности в объёмный расход измеряемой среды, который отображается на встроенном цифровом индикаторе, и преобразовании величины объёмного расхода в электрический сигнал в цифровой форме для передачи во внешние устройства по интерфейсу RS-485.

РГУ-02И состоит из устройства накопления и обработки информации УНО-09И (далее -УНО-09И) и преобразователей пьезоэлектрических ППЭ-01И (далее - ППЭ-01И).

УНО-09И собрано в металлическом корпусе с откидывающейся крышкой, которая крепится на четырёх винтах. Углубления в крышке для головок винтов заливаются битумной мастикой и пломбируются для предотвращения несанкционированного доступа. Корпус имеет защитное и декоративное лакокрасочное покрытие. УНО-09И предназначено для закрепления на стене или вертикальной несущей раме. Для крепления имеются четыре, закреплённых по углам, кронштейна с отверстиями. Внутри корпуса установлены печатные платы с электронными схемами РГУ-02И. На крышке УНО-09И размещён жидкокристаллический индикатор и кнопки управления РГУ-02И. В нижней части УНО-09И установлены разъёмы для подключения электропитания, ППЭ-01И, внешних устройств и выключатель электропитания. На левой боковой стенке УНО-09И размещён резьбовой зажим защитного заземления.

Корпуса ППЭ-01И изготавливаются из алюминия и стали с нанесением защитного антикоррозийного покрытия. ППЭ-01И имеют разъёмы для подключения кабелей от измерительного преобразователя и разъёмы защитного заземления.

Заводской номер РГУ-02И в цифровом формате наносится на маркировочную табличку, закрепляемую на корпусе УНО-09И методом наклеивания. Нанесение знака поверки на РГУ-02И не предусмотрено.

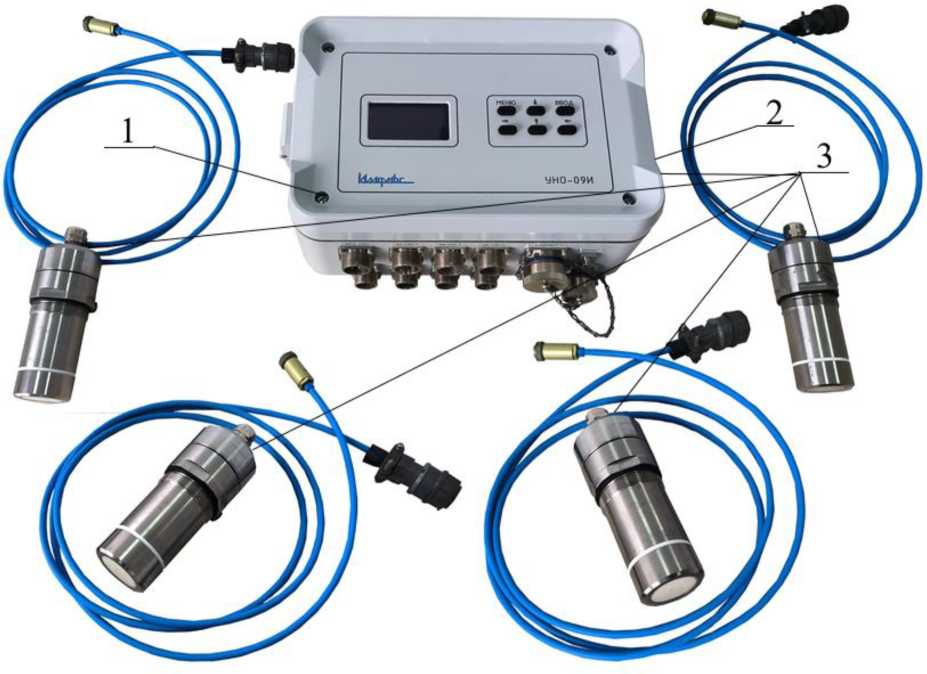

Лист № 2 Всего листов 6 Общий вид РГУ-02И с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера представлен на рисунках 1 - 2.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

1 - места пломбировки; 2 - место нанесения знака утверждения типа; 3 - место нанесения заводского номера

Рисунок 1 - Общий вид РГУ-02И с указанием мест пломбировки, места нанесения знака утверждения типа, мест нанесения заводского номера

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

нанесения

знака

Место

Место

нанесения

заводского номера

утверждения типа

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

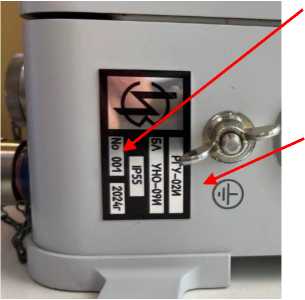

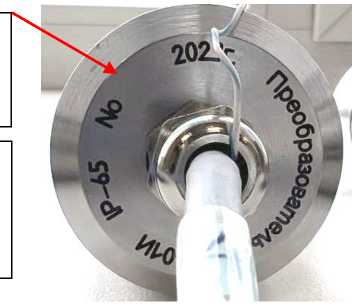

Рисунок 2 - Места нанесения знака утверждения типа, места нанесения заводского номера

Лист № 3 Всего листов 6 Программное обеспечение

Программное обеспечение (ПО) РГУ-02И состоит из встроенного ПО RGU-02I и внешнего ПО.

Внешнее ПО включает в себя программы RGU_graphs, SettingsRGU02I, RGU02I_Speed, RGU02I_Rashod. Внешнее ПО, поставляется на компакт-диске, предназначено для получения измеренных значений объёмного расхода газа через интерфейс RS-485 при поверке РГУ-02И, и не является метрологически значимым.

Встроенное ПО выполняет функции по управлению процессом измерений объёмного расхода, определению времени распространения импульсов по потоку и против потока, вычислению значений скорости потока и объёмного расхода измеряемой среды, отображению значений объёмного расхода на цифровом индикаторе и обмену данными с внешними устройствами по интерфейсу RS-485 и Ethernet.

Встроенное ПО RGU-02I записывается на этапе изготовления РГУ-02И с помощью специального устройства - программатора в постоянное запоминающее устройство однокристального микроконтроллера, расположенного на печатной плате в устройстве накопления и обработки информации УНО-09И и в процессе эксплуатации не может быть изменено, и является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Вид ПО

Встроенное

ПО

Внешнее ПО

Идентификационные

данные (признаки)

Значение

Идентификационное

наименование ПО

RGU-02I

RGU_graphs

SettingsRGU02I

RGU02I_Speed

RGU02I_Rashod

Номер       версии

(идентификационный номер) ПО

1.0.3

1.0.3

1.0.1

1.0.5

1.1.0

Цифровой идентификатор ПО (контрольная сумма)

FR5T6JK8

92D988AD

DA9A1B65

6E0ABB8E

0F611100

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические и технические характеристики

Метрологические и основные технические характеристики РГУ-02И представлены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объёмного расхода, Q, м3

от 1,10-102 до 4,50406

Минимальное значение объёмного расхода Qmin, м3/ч, не более:

  • - для диаметра условного прохода трубопровода DN, мм:

  • - 300

1,10-102

- 400

2,00402

- 500

3,10402

- 800

8,10402

- 1000

1,27403

- 1600

3,25403

- 2000

5,10403

- 3000

1,10-104

- 4000

2,00404

- 6000

4,50404

Максимальное значение объёмного расхода Qmax, м3/ч, не менее:

  • - для условного прохода трубопровода DN, мм:

  • - 300

1,10404

- 400

2,00404

- 500

3,10404

- 800

8,10404

- 1000

1,27^105

- 1600

3,25^105

- 2000

5,10^105

- 3000

1,10406

- 4000

2,00406

- 6000

4,50406

Пределы допускаемой относительной основной погрешности измерений объёмного расхода в диапазоне, %:

- от Qmin до 0,1- Qmax вклЮЧ.

± (2,0 + 3,0Qmin)

- св. 0,1' Qmax до Qmax

±3,0

Пределы допускаемой относительной дополнительной погрешности измерений объёмного расхода на каждые 10 °С изменения температуры от нормальных условий, %

±4,0

Пределы допускаемой относительной дополнительной погрешности измерений объёмного расхода при отклонении относительной влажности от нормальных условий, %

±1,0

Нормальные условия измерений:

- температура окружающего воздуха и измеряемой среды, °С

от +15 до +25

- относительная влажность воздуха и измеряемой среды, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха и измеряемой среды, °С

от -40 до +60

- относительная влажность воздуха и измеряемой среды при температуре +35 °С и более низких, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры, мм, не более:

- УНО-09И

- длина

315

- ширина

200

- высота

135

- ППЭ-01И

- длина

200

- диаметр

100

Масса, кг, не более:

- УНО-09И

6,0

- ППЭ-01И

1,0

Параметры электрического питания: - напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 48 до 52

Потребляемая мощность, В^А, не более

10

Время установления рабочего режима, мин, не более

10

Время непрерывной работы, ч, не менее

24

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

30000

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и методом фотохимии на табличку, установленную на УНО-09И.

Комплектность средства измерений

Таблица 5 - Комплектность РГУ-02И

Наименование

Обозначение

Количество

Расходомер газов ультразвуковой РГУ-02И

еМ2.833.001

1 шт.

Устройство накопления и обработки информации

УНО-09И

еМ2.808.009

1 шт.

Преобразователь пьезоэлектрический ППЭ-01И

еМ3.389.000

4 шт.

Продолжение таблицы 5

Наименование

Обозначение

Количество

Комплект монтажных частей согласно ведомости еМ2.833.001 ВЧ

-

1 шт.

Комплект запасных частей, инструмента и принадлежностей       согласно       ведомости

еМ2.833.001 ЗИ

1 шт.

Комплект эксплуатационной документации согласно ведомости еМ2.833.001 ВЭ

-

1 шт.

Ведомость эксплуатационных документов

еМ2.833.001 ВЭ

1 экз.

Ведомость монтажных частей

еМ2.833.001 ВЧ

1 экз.

Ведомость ЗИП

еМ2.833.001 ЗИ

1 экз.

Компакт-диск

еМ4.098.059

1 шт.

Сведения о методиках (методах) измерений

приведены в разделах «Описание и работа изделия» и «Использование по назначению» документа еМ2.833.001 РЭ «Расходомеры газов ультразвуковые РГУ-02И. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений еМ2.833.001 ТУ «Расходомеры газов ультразвуковые РГУ-02И. Технические условия»; ГОСТ 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».

Правообладатель

Открытое акционерное общество «Пятигорский завод «Импульс»

(ОАО «Пятигорский завод «Импульс»)

Адрес юридического лица: 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, 5 ИНН 2632005656

Изготовитель

Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»)

Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, 5 ИНН 2632005656

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ») Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15 e-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц 30058-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _____ 2025 г. №   183 1

Лист № 1 Регистрационный № 96289-25                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система контроля и управления участком прессования (01KPD20) (СКУ УП) Назначение средства измерений

Система контроля и управления участком прессования (01KPD20) (СКУ УП), входящая в состав комплекса по переработке твердых радиоактивных отходов (КП ТРО) Курской АЭС (далее - система), предназначена для измерений давления и температуры технологических жидкостей, для преобразования сигналов силы постоянного электрического тока.

Описание средства измерений

Принцип действия системы основан на последовательных преобразованиях измеряемых величин в цифровой код.

Измерительные каналы (ИК) давления технологических жидкостей в трубопроводах гидравлической системы и ИК температуры масла в гидравлическом баке состоят из первичной части ИК (ПИК), осуществляющей измерение и преобразование физических величин в электрические сигналы, и вторичной части ИК (ВИК), осуществляющей сбор, аналогоцифровое преобразование электрических сигналов от ПИК, обработку и отображение измерительной информации.

В состав ПИК входят следующие измерительные компоненты нижнего уровня системы:

  • - преобразователи давления измерительные P модификаций PN3070,  PN3093,

регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № 48087-11);

  • - термопреобразователи сопротивления Т, мод. TS, TT, TM модификации TT2050, (рег. № 47949-11);

  • - преобразователи температуры вторичные Т модификации TR2432, (рег. № 47950-11).

ВИК включает в себя:

  • - пульт управления с измерительными функциями, реализованными на базе модулей измерительных контроллеров программируемых SIMATIC S7-1500, (рег. № 60314-15);

  • - панель управления (ПУ) с органами управления и индикации измерительной информации;

  • - щит распределительный суперпресса;

  • - устройства коммутации.

Канал преобразования сигналов силы постоянного электрического тока от уровнемера LR3000 IFM включает в себя только компоненты ВИК.

ИК температуры технологических жидкостей в трубопроводах гидравлической системы не разделяют на ПИК и ВИК, они состоят из термопреобразователей сопротивления 11206 ZPA Ekoreg, пульта управления на базе SIMATIC S7-1500, ПУ с органами управления, щита распределительного суперпресса и устройств коммутации.

Компоненты ИК системы соединяются проводными линиями связи (ЛС).

Пульт управления и щит распределительный представляют собой электротехнические шкафы напольного исполнения. ПУ установлена в шкафу пульта управления.

К системе данного типа относится система с заводским № 3742/2017.

Общее количество ИК системы - 10. Полный перечень ИК приводится в формуляре на систему.

Заводской номер в виде цифрового обозначения и знак утверждения типа наносятся типографским способом на табличку, наклеиваемую в верхнем левом углу шкафа пульта управления.

Пломбирование системы не предусмотрено. Электротехнические шкафы ВИК системы закрываются на ключ, предусмотрен контроль открытия дверей. Система эксплуатируется на Курской АЭС, доступ на территорию объекта ограничен.

Нанесение знака поверки на систему не предусмотрено.

Общий вид компонентов ВИК системы представлен на рисунках 1 и 2.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

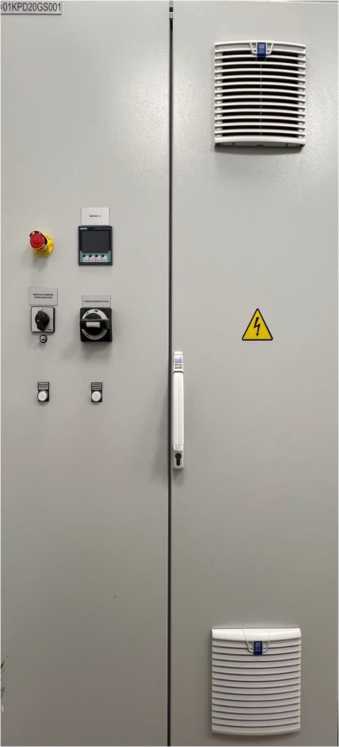

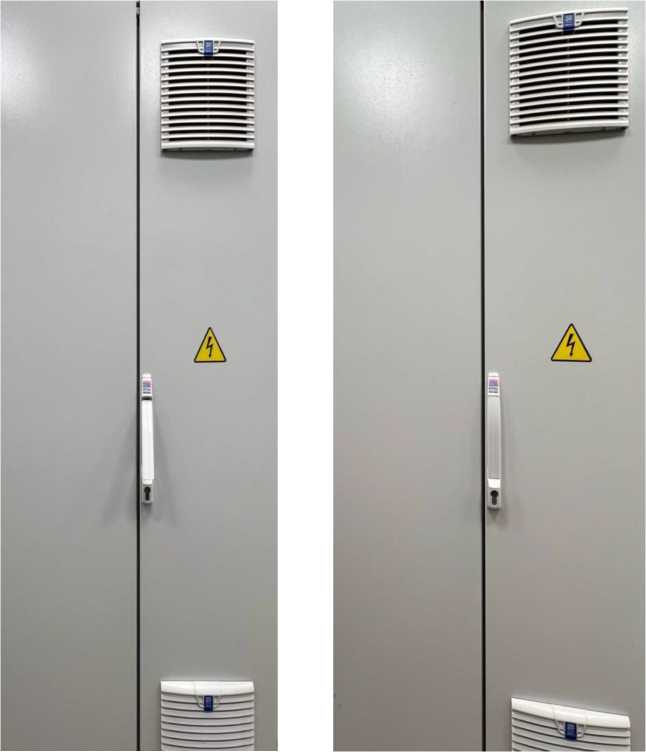

Рисунок 1 - Общий вид электротехнических шкафов системы

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

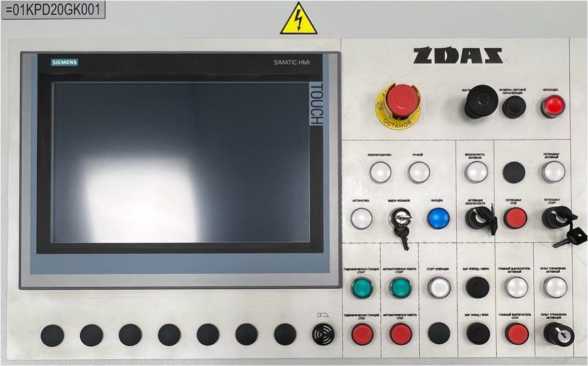

Рисунок 2 - Общий вид ПУ

Программное обеспечение

Метрологически значимым для системы является встроенное программное обеспечение (ПО) измерительных компонентов из состава ПИК и ВИК, а также внешнее ПО, устанавливаемое на ПУ.

Встроенное ПО измерительных компонентов ПИК и ВИК загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Внешнее ПО STEP7 (TiaPortal) позволяет выполнять конфигурирование и настройку параметров измерительных модулей, логических задач контроллеров, разграничение прав доступа.

Для защиты шкафов системы с установленными в них компонентами ВИК предусмотрено закрытие дверей шкафов на ключ и контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь. Для доступа к ПУ организована аутентификация пользователей и разграничение прав доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики системы, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ПО.

Идентификационные данные ПО системы указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО STEP7 (TiaPortal)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

6ES7822-1Axxx-xxxx

Номер версии (идентификационный номер) ПО

V15

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИК давления технологических жидкостей в трубопроводах гидравлической системы и ИК температуры масла в гидравлическом баке

Наименование измеряемого параметра (группы ИК)

Диапазон измерений

ПИК

ВИК

Пределы допускаемой погрешности ИК в условиях эксплуатации 1)

Состав, выходной сигнал

Характеристики

погрешности 1)

Состав и выходные сигналы компонентов

Пределы допускаемой погрешности в условиях эксплуатации |(

Давление технологических жидкостей

от 0 до 40 МПа

PN3070

от 4 до 20 мА

Yосн = ±0,5 %;

Yдоп.с.10 = ±0,20 %

=> SIMATIC S7-1500 (модуль 6ES7531-7KF00-0AB0) => 16 бит => ПУ

Y = ±0,30 %

Y = ±1,0 %

от 0 до 2,5 МПа

PN3093

от 4 до 20 мА

Yосн = ±0,5 %;

Yдоп.с.10 = ±0,20 %

=> SIMATIC S7-1500 (модуль 6ES7531-7KF00-0AB0) => 16 бит => ПУ

Y = ±0,30 %

Y = ±1,0 %

Температура технологических жидкостей

от -40 до +150 °С

TT2050 => от 842,7 до 1573,3 Ом => TR2432 => от 4 до

20 мА

TT2050, НСХ Pt1000:

А = ±(0,3+0,0054) °С; TR2432:

Аосн = ±0,30 °С;

Адоп.с.10 = ±0,10 °С

=> SIMATIC S7-1500 (модуль 6ES7531-7KF00-0AB0) => 16 бит => ПУ

Y = ±0,30 %

А = ±(1,3+0,0051) °С

Примечания:

1) Используемые обозначения:

Yосн, Аосн - соответственно пределы допускаемой основной приведенной и абсолютной погрешности.

Yдоп.с.10, Адоп.с.10 - соответственно пределы допускаемой дополнительной приведенной и абсолютной погрешности, обусловленной отклонением температуры окружающего воздуха на каждые 10 °С от нормальных значений.

НСХ - номинальная статистическая характеристика;

t, °С - измеренное значение температуры;

Y, А - соответственно пределы допускаемой приведенной и абсолютной погрешности в условиях эксплуатации. Нормирующее значение для приведенной погрешности - разность верхней и нижней границ диапазона измерений ИК.

Пределы допускаемой погрешности ИК вычислены в соответствии с документом МИ 3592-2017 «ГСИ. Методы определения метрологических характеристик средств измерений, применяемых в области использования атомной энергии».

Таблица 3 - Метрологические характеристики ИК температуры технологических жидкостей в трубопроводах гидравлической системы

Наименование характеристики

Значение

Диапазон измерений ИК, °С

от -40 до +180

Состав ИК

11206 ZPA Ekoreg => SIMATIC S7-1500 (модуль 6ES7531-7KF00-0AB0) => 16 бит => ПУ

Пределы допускаемой абсолютной погрешности ИК в условиях эксплуатации, °С

±(1,8 + 0,005-t)

Примечание - t, °С - измеренное значение температуры

Таблица 4 - Метрологические характеристики канала преобразования сигналов силы постоянного электрического тока

Наименование характеристики

Значение

Диапазон преобразования, мА

от 4 до 20

Диапазон значений информативного параметра, отображаемого на дисплее ПУ, мм

от 100 до 1600

Источник входного сигнала

Радарный уровнемер LR3000 IFM

Состав канала

SIMATIC S7-1500 (модуль 6ES7531-7KF00-0AB0) => 16 бит => ПУ

Пределы допускаемой приведенной погрешности канала в условиях эксплуатации, % от диапазона значений информативного параметра, ±

0,30

Таблица 5 - Основные технические характеристики

Наименование характеристики                           Значение

Условия эксплуатации компонентов пульта управления на базе SIMATIC S7-1500, ПУ с органами управления, щита распределительного суперпресса и устройств коммутации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Условия эксплуатации компонентов ПИК и 11206 ZPA Ekoreg:

- температура среды, окружающей PN3070, PN3093, TR2432, °С

от +15 до +35

- температура среды, окружающей TT2050, °С

от -40 до +150

- температура среды, окружающей 11206 ZPA Ekoreg, °С

от -40 до +180

- относительная влажность воздуха, окружающего TR2432, %, не более

80

Знак утверждения типа

наносится методом лазерной печати, либо другим типографским способом на титульный лист документа СМ1697.00.00.00РЭ «Система контроля и управления участком прессования (01KPD20) (СКУ УП). Руководство по эксплуатации».

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система контроля и управления участком прессования (01KPD20) (СКУ УП)

-

1 шт.

Руководство по эксплуатации

СМ1697.00.00.00РЭ

1 экз.

Формуляр

СМ1697.00.00.00Ф0

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Методики (методы) измерений» руководства по эксплуатации СМ1697.00.00.00РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.565-2014 Государственная система обеспечения единства измерений. Метрологическое обеспечение атомных станций. Основные положения.

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А.

Приказ Росстандарта от 19.11.2024 № 2712 Об утверждении государственной поверочной схемы для средств измерений температуры.

Правообладатель

Филиал АО «Концерн Росэнергоатом» «Курская атомная станция»

(Курская АЭС)

ИНН 7721632827

Адрес: 307250, Курская область, г. Курчатов, Промзона

Юридический адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: 8 (47131) 5-69-99

Факс: 8 (47131) 5-69-98

E-mail: kuaes@kunpp.ru

Изготовитель

Акционерное общество «Научно-исследовательский и конструкторский институт монтажной технологии - Атомстрой»

(АО «НИКИМТ-Атомстрой»)

ИНН: 7715719854

Адрес: 127410, г. Москва, Алтуфьевское шоссе, д. 43, стр. 2

Телефон 8 (495) 411-65-50

Факс: 8 (495) 411-65-52

E-mail: post@atomrus.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Юридический адрес и адреса мест осуществления деятельности:

117418, г. Москва, Нахимовский проспект, д. 31

Телефон/факс +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru,

Е-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

141570, Московская область, район Солнечногорский, р.п. Менделеево, ВНИИФТРИ, корпус 24

Телефон/факс +7 (495) 546-45-00, +7 (495) 546-45-01

Е-mail: info.mdl@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30083-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    астутса 2025 г. №    1831

Лист № 1 Регистрационный № 96290-25                                         Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы радиационного контроля СРК «Феникс-10510»

Назначение средства измерений

Системы радиационного контроля СРК «Феникс-10510» (далее - системы) предназначены для измерений следующих величин:

  • - мощности амбиентного эквивалента дозы (МАЭД) нейтронного, фотонного и гамма-излучения;

  • - мощности поглощенной дозы (МПД) гамма-излучения;

  • - плотности потока нейтронов;

  • - объемной активности (ОА) гамма-излучающих радионуклидов в жидкостях и газах;

  • - ОА альфа- и бета-излучающих аэрозолей;

  • - ОА бета-излучающих газов;

  • - ОА гамма-излучающих инертных газов;

  • - ОА гамма-излучающих радионуклидов йода в воздухе;

  • - скорости воздушного потока;

  • - плотности потока альфа-излучения и бета-излучения;

  • - индивидуального эквивалента дозы (ИЭД) нейтронного и гамма-излучения;

  • - активности образцов по альфа-, бета-, гамма- и рентгеновскому излучениям.

Описание средства измерений

Принцип действия систем основан на преобразовании значений физических величин в цифровые сигналы, которые в дальнейшем подвергаются обработке и отображаются на технических средствах из состава систем.

Системы являются децентрализованными и состоят из двух уровней: полевого (нижнего) уровня (далее - НУ) и верхнего уровня (далее - ВУ). НУ осуществляет непосредственные измерения физических величин. ВУ осуществляет прием, обработку (в том числе вычисление косвенно измеряемых величин), отображение, архивирование и хранение информации, обмен информацией со смежными системами.

В состав НУ систем входят следующие средства измерений (далее - СИ):

  • 1. СИ, осуществляющие прямые измерения указанных в назначении величин и непрерывно передающие измерительную информацию в цифровом виде на ВУ:

  • - дозиметры гамма-излучения ДБГ-С11Д (исполнение 01), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 42783-11;

  • - дозиметры гамма-излучения ДБГ-С11Д (исполнение 03), рег. № 65179-16;

- блоки детектирования БДПН-100, рег. № 65559-16;

- установки радиометрические УДГП-01, рег. № 27536-15;

- установки для измерения объемной активности радиоактивных аэрозолей УДА-1АБ, рег. № 24548-13;

- радиометры газов УДГ-03Д, рег. № 51732-12;

- установки радиометрические УДИ-1Б, рег. № 27535-14;

- установки для измерения параметров воздушного потока многоканальные УППВМ, рег. № 27027-09;

- устройства детектирования УДМН-100, рег. № 31091-06.

  • 2. Автономные СИ, непосредственно отображающие результат прямых измерений указанных в назначении величин:

- установки контроля поверхностной загрязненности персонала РЗБА-09Д, рег. № 8321621;

- комплексы измерительные универсальные УИМ-МД, рег. № 87194-22;

- дозиметры-радиометры МКС-17Д «Зяблик», рег. № 75812-19;

- комплексы спектрометрические СКС-07П «Кондор», рег. № 19954-10;

- альфа-бета радиометры для измерений малых активностей УМФ-2000, рег. № 16297-18;

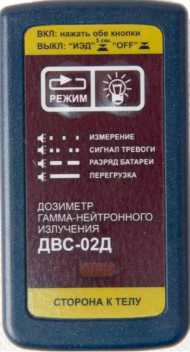

- дозиметры гамма- и нейтронного излучения индивидуальные ДВС-02Д, рег. № 50800-12.

ВУ включает следующее оборудование:

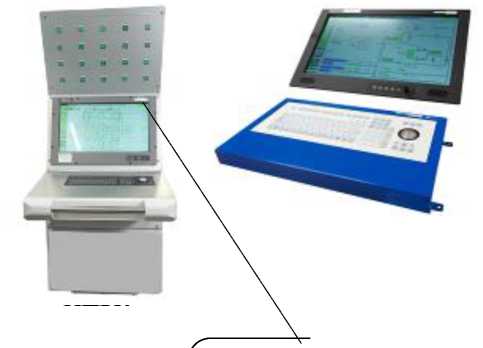

- центральный пульт радиационного контроля (ЦПРК) и резервный пульт радиационного контроля (РПРК), предназначенные для обработки и отображения информации;

- станция сбора и хранения данных (ССХД), предназначенные для сбора, архивирование и хранения информации;

- пульт настроечный (ПН-ПК), предназначенный для проведения настройки и дополнительного контроля состояния средств измерений.

Также в состав систем входят коммуникационное и вспомогательное оборудование. Заводской номер в формате числового кода наносится на информационную табличку, расположенную на ЦПРК. Нанесение знака поверки на средство измерений не предусмотрено.

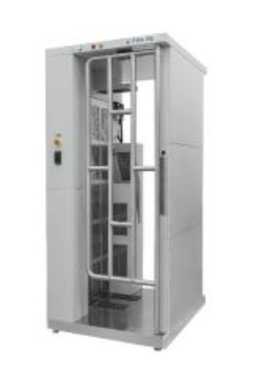

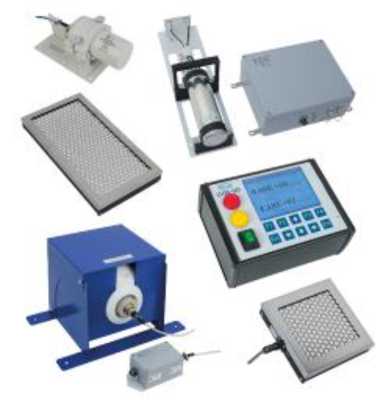

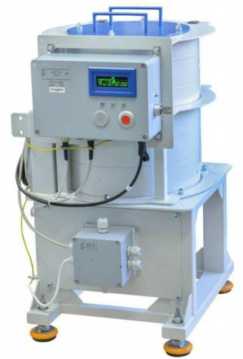

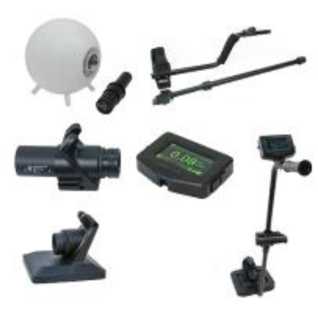

Общий вид технических средств из состава НУ и ВУ систем представлен на рисунках 1-3.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

БДПН-100

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

УДА-1АБ

Г

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

УППВМ

УДМН-100

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

ДБГ-С11Д

УДГ-03Д

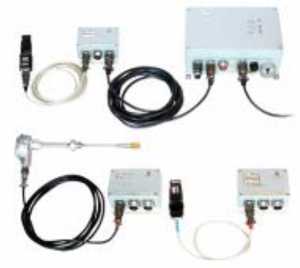

Рисунок 1 - Общий вид оборудования из состава систем: СИ, осуществляющие прямые измерения указанных в назначении величин и непрерывно передающие измерительную информацию в цифровом виде на ВУ

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

РЗБА-09Д

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

УИМ-МД

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

МКС-17Д «Зяблик»

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

ДВС-02Д

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

СКС-07П

УМФ-2000

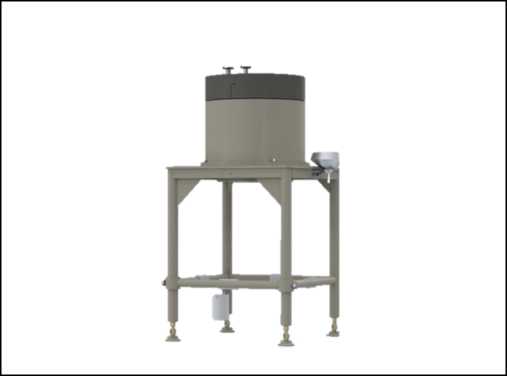

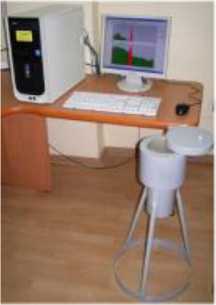

Рисунок 2 - Общий вид оборудования из состава систем: автономные СИ, непосредственно отображающие результат прямых измерений указанных в назначении величин

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

ЦПРК

РПРК

л

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

ССХД

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

ПН-ПК

Место нанесения знака

утверждения типа

к      ______)

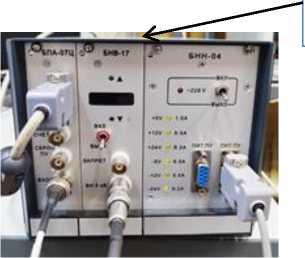

Рисунок 3 - Общий вид оборудования из состава систем: технические средства ВУ

Пломбирование систем не предусмотрено. Места пломбировки средств измерений из состава систем приведены в описаниях типа на соответствующие средства измерений.

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) систем включает:

  • - ПО измерительных компонентов из состава НУ систем;

  • - ПО прикладное верхнего уровня (ППО ВУ).

Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав НУ систем, приведены в описаниях типа на соответствующие средства измерений.

ППО ВУ устанавливаются на ЦПРК и РПРК и выполняет функции по обработке информации, визуализации измеренных и технологических данных. ПО защищено от преднамеренных изменений с помощью механизма авторизации и разграничением прав доступа пользователей.

Номер версии ППО ВУ имеет вид, содержащий неизменяемую часть, обозначаемую цифрами, и изменяемую часть, обозначаемую символами Х. Неизменяемая часть номера версии относится к метрологически значимому модулю. Изменяемая часть номера версии относится к сервисному модулю и обозначает модификацию версий при изменении сервисных функций, не влияющих на метрологически значимые части ПО.

Идентификационные данные ППО ВУ приведены в таблице 1. Уровень защиты ПО -«средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

НПО ВУ СРК «Феникс»

Номер версии (идентификационный номер) ПО

1.3.4.XXX

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики систем в части СИ непрерывно передающих измерительную информацию в цифровом виде на ВУ

Измеряемая величина

СИ из состава НУ

Диапазон измерений^

Метрологические характеристики2

1

2

3

4

МАЭД гамма-излучения

ДБГ-С11Д

(исполнение 01)

от 1Д10-7 до 10 Зв/ч (в диапазоне энергий регистрируемого гамма-излучения

от 0,05 до 3,00 МэВ)

5о=±(15+1/Н) % в поддиапазоне

от 140-7 до 140-6 Зв/ч включ.

6о=±15 % в поддиапазоне св. 140-6 до 10 Зв/ч

6,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

6э=±25 % энергетическая зависимость чувствительности дозиметров относительно радионуклида цезий-137 (при 662 кэВ)

МПД гамма-излучения

ДБГ-С11Д

(исполнение 03)

от 1Д10-7 до 1Д102 Гр/ч

6о=+20 %

5т=±10 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

6э=±25 % энергетическая зависимость чувствительности дозиметров относительно радионуклида цезий-137 (при 662 кэВ)

Продолжение таблицы 2

1

2

3

4

Плотность потока нейтронного излучения

БДПН-100

от 3,0 до 3Д105 нейтр/(с^см2) (от 3,0-104 до 3Д109 нейтр/(с^м2))

6о=±30 %

6,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

ОА высокоэнергетических гамма-излучающих нуклидов, в том числе азота-16, с использованием коллиматора

УДГП-01 с блоком детектирования БДЕГ-03 40x100

СКА

от 1,0"103 до 3,7408 Бк/м3 (в диапазоне энергий от 5000 до 7200 кэВ)

6о=±20 % 3)

5т=±10 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при отклонении относительной влажности окружающей среды повышении нормальной до любого значения в пределах рабочих условий

ОА низкоэнергетических гамма-излучающих нуклидов с использованием проточной камеры

УДГП-01 с блоком детектирования БДЕГ-05 40x60

СКА

от 4,0402 до 4,0408 Бк/м3 (в диапазоне энергий от 50 до 3000 кэВ)

6о=±20 %3)

0,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении относительной влажности окружающей среды от нормальной до любого значения в пределах рабочих условий

ОА гамма-излучающих инертных газов

УДГП-01

от 1,5"103 до 7,5408 Бк/м3

U=25 %4)

Продолжение таблицы 2

1

2

3

4

ОА альфа-излучающих аэрозолей

УДА-1АБ

от 1Д10-2 до 2Д105 Бк/м3 (в диапазоне энергий от 3000 до 9000 кэВ)

5о=±50 % в поддиапазоне от 1,0^10-2 до 1,0 Бк/м3 включ. 6о=±20 % в поддиапазоне св. 1,0 до 2Д105 Бк/м3

6,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

ОА бета-излучающих аэрозолей

УДА-1АБ 5)

от 1Д10-1 до 1Д107 Бк/м3 (в диапазоне энергий от 50 до 3000 кэВ) 6)

5о=±50 % в поддиапазоне от 1Д10-1 до 1,0 Бк/м3 включ. 6о=±20 % в поддиапазоне св. 1,0 до 1Д107 Бк/м3

0,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

ОА бета-излучающих инертных газов (аргон, криптон, ксенон)

УДГ-03Д

от 1,0-104 до 3,7-1010 Бк/м3 (в диапазоне энергий от 60 до 3000 кэВ)7)

6о=+20 %

5т=±10 % при изменении температуры окружающей среды от -10 до +35 °C

5в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

8вибр=±5 % при воздействии вибрации

5фон=±20 % при воздействии фонового гамма-излучения с МАЭД не более 0,01 мЗв/ч

Продолжение таблицы 2

1

2

3

4

ОА гамма-излучающих радионуклидов йода

УДИ-1Б

По методу «накопления» за 24 ч: от 3,СН02 до 3,7-106 Бк/м3

По методу «наблюдения»: от 3,7 до 3,7-106 Бк/м(в диапазоне энергий от 60 до 3000 кэВ)

6о=±30 % 8)

6т=±10 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

6в=±10 % при повышении влажности окружающего воздуха до 98 % при +35 °С

Скорость воздушного потока9)

УППВМ

от 1 до 20 м/с

Др=±(0,1+0,1^) м/с

МАЭД нейтронного излучения

УДМН-100

от 1Д10-7 до 1Д10-1 Зв/ч (в диапазоне энергий от 0,025 эВ до 10 МэВ)

6о=±25 %

6т=±10 % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

6в=±5 % при повышении влажности окружающего воздуха до 98 % при +35 °С

Примечания:

  • 1) Нижняя граница показаний для ИК равна 0 (в единицах измеряемой величины).

  • 2) Используемые обозначения:

6о - пределы допускаемой основной относительной погрешности, %;

6т - пределы допускаемой дополнительной относительной погрешности от влияния температуры, %;

6в - пределы допускаемой дополнительной относительной погрешности от влияния влажности, %;

6э - энергетическая зависимость чувствительности, %;

Продолжение таблицы 2

1

2

3                                            4

U - допускаемая относительная расширенная неопределенность при коэффициенте охвата k = 2 (доверительная вероятность 0,95); бвибр - пределы допускаемой дополнительной относительной погрешности от влияния вибрации, %;

бфон - пределы допускаемой дополнительной относительной погрешности от влияния фонового излучения, %;

Др - пределы допускаемой абсолютной погрешности в рабочих условиях;

Н - измеренное значение МАЭД, мкЗв/ч;

V - измеренное значение скорости воздушного потока, м/с.

  • 3) Пределы допускаемой основной относительной погрешности измерений объёмной активности цезия-137.

  • 4) Характеристики указаны в соответствии с МИ ФВКМ.05.002.0003.

  • 5) Установка может использоваться с накопительной ёмкостью для определения объёмной активности 88Кг и 138Хе по дочерним продуктам распада 88Rb и 138Cs в соответствии с «Методикой контроля объёмной активности 88Кг и 138Хе в газе с помощью установки с накопи -тельной ёмкостью», изложенной в приложении Г руководства по эксплуатации на установку. Указанная методика устанавливает контроль объёмной активности 88Кг и 138Хе в газе в диапазоне от 1Д103 до 1Д106 Бк/м3 с прогнозируемой погрешностью, не превышающей ±40 %.

  • 6) В поддиапазоне св. 1,0-107 до 3,7-107 Бк/м3 погрешность не нормируется.

  • 7) В режиме суточных измерений нижний предел составляет 3Д103 Бк/м3.

  • 8) В диапазоне от 3,7-106 до 3,7-108 Бк/м3 измерение проводится с использованием распределителя пневматического РП-01Д-100 и фильтродержателя ФД-05Д. Погрешность в данном диапазоне не нормируется.

  • 9) На ВУ показания отображаются в единицах объемного расхода, м3/с. Расчет производится по методике, приведенной в приложении В руководства по эксплуатации УППВМ. Погрешность расчета не нормируется.

Таблица 3 - Метрологические характеристики автономных средств измерений

Измеряемая величина

СИ

Диапазон измерений^

Метрологические характеристики2

1

2

3

4

Плотность потока альфа-излучения

РЗБА-09Д с

БДЗА-07Д

от 0,1 до 100000,0 мин-1 •см-2 (в диапазоне энергий от 4 до 8 МэВ) 3)

6о=±(20+3/А) %

6,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий 5в=±10 % при повышении относительной влажности окружающей среды от нормальной до любого значения в пределах рабочих условий

УИМ-МД с

БДЗА-07Д

МКС-17Д с

БДЗА-Р5Д

6о=±(20+3/А) %

6т=±3,0 % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

Плотность потока бета-излучения

РЗБА-09Д с

БДЗБ-09Д

от 1,0 до 1,0-107 мин-1 •см-2 (в диапазоне энергий от 0,075 до 3,540 МэВ) 3)

6о=+20 % в поддиапазоне от 1,0 до 1,0-106 мин-1 •см-2 включ. 4)

6,110 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий 5в=±10  % при повышении относительной влажности

окружающей среды от нормальной до любого значения в пределах рабочих условий

УИМ-МД с

БДЗБ-19Д

от 1,0 до 1,0-107 мин-1 •см-2 (в диапазоне максимальных энергий от 0,154 до 3,540 МэВ и средних энергий от 0,049 до 1,508 МэВ) 3)

Продолжение таблицы 3

1

2

3

4

Плотность потока бета-излучения

МКС-17Д с

БДЗБ-Р5Д

от 1,0 до 1Д107 мин-1 •см-2 (в диапазоне энергий от 0,05 до 3,00 МэВ, средних энергий от 0,049 до 1,508 МэВ, максимальных энергий от 0,156 до 3,540 МэВ) 3)

6o=±20 % в поддиапазоне от 1,0 до 1Д106 мин-1 •см-2 включ. 4) 6т=±3,0 % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

МАЭД нейтронного излучения

МКС-17Д с

БДКН-Р5Д

от 1Д10-7 до 0,10 Зв/ч (в диапазоне энергий от 2Д10-8 до 14,8 МэВ)

5о=±(20+2,5^) %

6т=±3,0 % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

5э=±40  % энергетическая зависимость чувствительности

относительно чувствительности для спектра Pu-Be источника 5ан=±10 % анизотропия в плоскости продольной оси в угле от 0 до ±120°

Продолжение таблицы 3

1

2

3

4

МАЭД фотонного излучения

МКС-17Д с

БДКГ-Р20Д

от 1,0-107 до 10 Зв/ч (в диапазоне энергий от 0,05 до 3,00 МэВ)

6о=±13 %

6т=±3,0 % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

6э=±25  % энергетическая зависимость чувствительности

дозиметров относительно радионуклида цезий-137 (при 662 кэВ)

5ан=±10 % анизотропия в вертикальной и горизонтальной плоскостях относительно заданного направления при градуировке для энергий 1,25 МэВ (кобальт-60) и 0,662 МэВ (цезий-137) при изменении угла падения излучения от 0 до ±45°

6ан=±20 % анизотропия в вертикальной и горизонтальной плоскостях относительно заданного направления при градуировке для энергий 1,25 МэВ (кобальт-60) и 0,662 МэВ (цезий-137) при изменении угла падения излучения от 0 до ±75°

5ан=±40 % анизотропия в вертикальной и горизонтальной плоскостях относительно заданного направления при градуировке для энергий 0,060 МэВ (амерций-241) при изменении угла падения излучения от 0 до ±45°

МАЭД фотонного излучения

МКС-17Д с

БДКГ-Р20Д

от 0,03 до 3,00 мкЗв/ч (в диапазоне энергий от 0,05 до 3,00 МэВ)

U=25 % 5)

Продолжение таблицы 3

1

2

3

4

Активность нуклидов (для сцинтилляционного гамма-тракта)

СКС-07П

от 100 до 1000000 Бк

(за 1800 с в диапазоне энергий от 0,05 до 3,00 МэВ)

6о=±10 %

ОА альфа-излучающих

нуклидов

УМФ-2000

от 0,01 до 1000,00 Бк (в диапазоне энергий от 3500 до 10000 кэВ)

6о=±15 %

5т=±5 % при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий эксплуатации

5в=±5   %  при  воздействии  повышенной влажности

окружающего воздуха относительно нормальных условий 5эп=±5  %  при  отклонении  напряжения  и частоты

электропитания относительно нормальных значений

ОА бета-излучающих нуклидов

УМФ-2000

от 0,1 до 3000,0 Бк (в диапазоне энергий

от 50 до 3500 кэВ)

ИЭД гамма-излучения

ДВС-02Д

от 1,0-106 до 15 Зв (в диапазоне энергий от 0,05 до 6,00 МэВ и мощности ИЭД в диапазоне

от 1,0-106 до 10 Зв/ч)

8о=±(15+20/Х) %

5т=±1,5^6о % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

6э=±35  % энергетическая зависимость чувствительности

относительно радионуклида цезий-137 (при 662 кэВ)

5ан=±30 % анизотропия для излучения цезий-137 (при 662 кэВ) в телесном угле от 0 до ±70°

Продолжение таблицы 3

1

2

3

4

ИЭД нейтронного излучения

ДВС-02Д

от 2040-6 до 15 Зв

(в диапазоне энергий от 0,025 эВ до 20 МэВ и мощности ИЭД в диапазоне от 1Д10-6 до 2 Зв/ч)

6о=±(15+700/Х) %

6т=±1,5^6о % на каждые 10 °C при отклонении температуры окружающей среды от нормальной до любого значения в пределах рабочих условий

6э=-50;+80 % энергетическая зависимость чувствительности для типовых спектров нейтронного излучения по отношению к спектру Pu-Be источника в коллиматоре

6ан=±50 % анизотропия для нейтронного излучения Pu-Be источника в коллиматоре в телесном угле от 0 до ±70°

Примечания:

  • 1) Нижняя граница показаний для ИК равна 0 (в единицах измеряемой величины).

  • 2) Используемые обозначения:

6о - пределы допускаемой основной относительной погрешности, %;

6т - пределы допускаемой дополнительной относительной погрешности от влияния температуры, %;

6в - пределы допускаемой дополнительной относительной погрешности от влияния влажности, %;

6э - энергетическая зависимость чувствительности, %;

6ан - анизотропия чувствительности, %;

6эп - пределы допускаемой дополнительной относительной погрешности от влияния электропитания, %;

X - безразмерная величина, численно равная измеренному значению ИЭД в мкЗв;

А - безразмерная величина, численно равная измеренному значению плотности потока излучения в мин-1 •см-2;

Z - безразмерная величина, численно равная измеренному значению МАЭД в мкЗв/ч или АЭД в мкЗв.

  • 3) Единицы измерений мин-1^см-2 соответствуют част./(мин^см2).

  • 4) В поддиапазоне св. 1,0-106 до 1,0-107 мин-1 •см-2 измерения осуществляются при помощи аттенюатора, погрешность при этом не нормируется.

  • 5) Характеристики указаны в соответствии с МИ ФВКМ.05.002.0004.

Таблица 4 - Технические характеристики систем

Компонент

Температура окружающего воздуха, °С

Относительная влажность воздуха, %, не более

Атмосферное давление, кПа

Нормальные условия

Для всех технических средств

от +15 до +25

от 30 до 80

от 84,0 до 106,7

Рабочие условия

ДБГ-С11Д (исп. 01, 03)

от -60 до +80

98 при +35 °С и ниже

от 84,0 до 106,7

БДПН-100

от -10 до +60

98 при +35 °С и ниже

от 84,0 до 106,7

УДМН-100

  • - блок БДМН-100-07 с замедлителем

  • - блок БС-12

от -45 до +50 от -40 до +50

98 при +35 °С и ниже

от 84,0 до 106,7

УДГП-01:

  • - блок БОП-1сп/БОП-1спД

  • - блок БДЕГ-03 40x100 СКА

  • - блок БДЕГ-05 40x60 СКА

от -10 до +55 от -10 до +80 от -10 до +55

98

от 84,0 до 106,7

УДА-1АБ

от -10 до +55

98 при +35 °С и ниже

от 84,0 до 106,7

УДГ-03Д

от -10 до +55

98 при +35 °С и ниже

от 84,0 до 106,7

УДИ-1Б

от -10 до +55

98 при +35 °С и ниже

от 84,0 до 106,7

УШ1ВМ:

  • - блоки 1111-ст, БСПП-1ст

  • - блок БОП-1с

от -10 до +50 от -35 до +50

95 при +35 °С и ниже

от 84,0 до 106,7

РЗБА-09Д

от 0 до +50

98 при +35 °С и ниже

от 84,0 до 106,7

УИМ-МД

  • - пульт УИМ-3Д

  • - БДЗА-07Д

  • - БДЗБ-19Д

от -20 до +55 от -30 до +55 от -30 до +55

98 при +35 °С и ниже

от 84,0 до 106,7

МКС-17Д

от -30 до +50

95 при +35 °С и ниже

от 66,0 до 106,7

СКС-07П

от -20 до +35

75 при +30 ОС

от 84,0 до 106,7

УМФ-2000

от -10 до +50

98

от 84,0 до 106,7

ДВС-02Д

от -20 до +50

90 при +30 ос

от 84,0 до 106,7

Прочее оборудование:

  • - при размещении в закрытых помещениях

  • - при размещении на открытой палубе и ходовом мостике

от 0 до +55 от -50 до +45

75±3 % при температуре от +43 °C до +47 °C

80±3 % при температуре от +38 °C до +42 °C 95±3 % при температуре от +23 °C до +47 °C

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист документа ФВКМ.412168.003РЭ «Система радиационного контроля СРК «Феникс-10510». Руководство по эксплуатации» типографским способом, а также на ЦПРК в соответствии с рисунком 3 способом наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность систем

Наименование

Обозначение

Количество, шт.

Система    радиационного    контроля

СРК «Феникс-10510» в составе:

ФВКМ.412168.003

1

Дозиметр              гамма-излучения

ДБГ-С11Д

ФВКМ.412113.042-01

97

Дозиметр              гамма-излучения

ДБГ-С11Д

ФВКМ.412113.042-03

38

Коллиматор ДБГ-С11Д

ФВКМ.305179.047

36

Блок     детектирования     БДПН-100

в составе:

ФВКМ.418252.001

2

- блок детектирования БДТН-100Д

ФВКМ.418252.002

1

- защита

ФВКМ.305139.011

1

Установка радиометрическая УДГП-01 в составе:

ФВКМ.412123.007

6

-   блок   обработки   и   передачи

данных БОП-1сп

ФВКМ.468166.005

1

-         блок         детектирования

БДЕГ-03 40x100 СКА

ФВКМ.418265.020-01

2

- коллиматор

ФВКМ.305179.005

2

- подставка

ФВКМ.301318.036

2

Установка радиометрическая УДГП-01 в составе:

ФВКМ.412123.007-09

1

-   блок   обработки   и   передачи

данных БОП-1спД

ФВКМ.468166.031

1

-   блок   детектирования   БДЕГ-05

40x60 СКА

ФВКМ.418265.025

1

- камера проточная

ФВКМ.412131.014

1

Радиометр газов УДГ-03Д

ФВКМ.412123.011

23

Установка для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ

ФВКМ.412123.002

8

Установка             радиометрическая

УДИ-1Б

ФВКМ.412123.006

1

Продолжение таблицы 5

Наименование

Обозначение

Количество, шт.

Установка для измерения параметров воздушного   потока   многоканальная

УППВМ в составе:

ФВКМ.407231.004

1

-   блок   обработки   и   передачи

БОП-1с

ФВКМ.468166.003

1

-   измерительный   канал   скорости

воздушного   потока   ИК   ПП-ст

в составе:

4

блок     сопряжения     первичного

преобразователя БСПП-1ст

ФВКМ.408844.012

4

первичный            преобразователь

скорости ПП-ст

ФВКМ.407131.008

4

Устройство детектирования УДМН-100 в составе:

ФВКМ.468166.010

4

-         блок         детектирования

БДМН-100-07

ФВКМ.418266.004

1

- блок сопряжения БС-12

ФВКМ.408844.005

1

- нейтронный замедлитель

ФВКМ.305612.009

1

- узел крепления

ФВКМ.301172.008

1

Установка контроля поверхностной загрязненности персонала РЗБА-09Д

ФВКМ.412125.007

2

Комплекс измерительный универсальный

УИМ-МД в составе:

ФВКМ.412152.007

4

-    пульт    универсальный    двух

канальный УИМ-3Д

ФВКМ.468166.027

1

- блок детектирования БДЗБ-19Д

ФВКМ.412129.010

1

Комплекс измерительный универсальный

УИМ-МД в составе

ФВКМ.412152.007

2

-    пульт    универсальный    двух

канальный УИМ-3Д

ФВКМ.468166.027

1

- блок детектирования БДЗБ-19Д

ФВКМ.412129.010

1

- блок детектирования БДЗА-07Д

ФВКМ.412129.004

1

Дозиметр-радиометр МКС-17Д «Зяблик»

ФВКМ.412152.004

3

Дозиметр гамма и нейтронного излучения индивидуальный ДВС-02Д

ФВКМ.412113.052

25

Кассетное зарядное устройство КЗУ-28

ФВКМ.436234.008

1

Считывающее устройство УЗС-02Д

ФВКМ.467669.008

1

Продолжение таблицы 5

Наименование

Обозначение

Количество, шт.

Комплекс           спектрометрический

СКС-07П-Г39 «Кондор»

АБЛК.412134.400

1

Персональный компьютер:

1

-    системный    блок    компьютера

СБК-127 *

ЦИУЛ.466227.233 -251.101

1

-    дисплей    судовой    ДС-2305

(монитор 23") *

ЦИУЛ.467849.173-112.521

1

- клавиатура КЛВТ-1 *

ЦИУЛ.467219.002

1

Комплекс           спектрометрический

СКС-07П-Г41 «Кондор»

АБЛК.412134.400

1

Персональный компьютер:

1

-    системный    блок    компьютера

СБК-127 *

ЦИУЛ.466227.233 -251.101

1

-    дисплей    судовой    ДС-2305

(монитор 23") *

ЦИУЛ.467849.173-112.521

1

- клавиатура КЛВТ-1 *

ЦИУЛ.467219.002

1

Альфа- бета радиометр для измерения малых активностей УМФ-2000 в составе:

2

-      альфа-      бета      радиометр

для  измерения малых  активностей

УМФ-2000

ФВКМ.412121.001-01

1

- подложка (14 см2)

ФВКМ.725212.003

5

- подложка (4 см2)

ФВКМ.725212.001

10

-    комбинированный    контрольный

источник в составе:

ФВКМ.301254.014

контрольный источник ОИСН-238

1

футляр

1

паспорт       на       контрольный

источник ОИСН-238

1

-        кабель        нуль-модемный

СОМ-СОМ DB9F-DB9F

1

- преобразователь интерфейса USB в RS-232 MOXA UPort1110

1

-       программное       обеспечение

«УМФ-2000»

ФВКМ.002001

1

- вкладыш

412121001.50

1

-        фильтр        аналитический

аэрозольный           АФА-РМП-20

ТУ 2282-004-00208982-2012

100

Продолжение таблицы 5

Наименование

Обозначение

Количество, шт.

- методика измерений   суммарной

активности альфа- и бета-излучающих    радионуклидов    в    пробах

дренажных   и   скважинных   вод

с    использованием   альфа-    бета-

радиометра УМФ-2000

1

- комплект методик для измерения воды

1

- комплект ЗИП-О в составе:

1

вставка плавкая ВП1-1 1А 250 В

ОЮ0.480.003ТУ

2

блок питания SEN30.303.01

1

Узел       крепления       УМФ-2000

(судовое исполнение)

ФВКМ.301524.060

2

Блок аварийной сигнализации БАС-1с

ФВКМ.468232.007

3

Блок обработки и передачи данных БОП-1М

ФВКМ.468166.004

43

Инжектор питания ИП-1

ФВКМ.301414.028

5

Коробка клеммная КК-3 исп.01

ФВКМ.301172.022-01

273

Каплеотбойник

ФВКМ.307141.004

22

Фильтродержатель ФД-05Д

ФВКМ.306558.034

23

Шкаф коммутационный ТТТК

ФВКМ.301442.032

3

Станция сбора и хранения данных (ССХД)

2

в составе:

- СБК-127 *

ЦИУЛ.466227.233-251.101

1

Центральный   пульт   радиационного

контроля СРК «Феникс-10510»

ФВКМ.467849.002

1

РПРК (резервное рабочее место) в составе:

1

- системный блок СБК-127 *

ЦИУЛ.466227.233-251.101

1

- дисплей судовой ДС-2305 *

ЦИУЛ.467849.173-112.521

1

- клавиатура КЛВТ-1 *

ЦИУЛ.467219.002

1

Пульт настроечный ПН-ПК в составе:

1

- ноутбук промышленный Panasonic (ToughBook CF-31) *

1

-      преобразователь      интерфейса

USB в RS-232 MOXA UPortlllO

1

- ПО MS Office Home and Business 2016 (предустановленно)

1

- упаковка ноутбука

1

Блок сопряжения тяжелых дверей БСТД-02Д

ФВКМ.301442.103

2

Продолжение таблицы 5

Наименование

Обозначение

Количество, шт.

Шкаф управления продувкой ШУП-02Д

ФВКМ.301442.102

1

Побудитель расхода ГАК

ФВКМ.418311.006

1

Щит питания ЩП-02Д

ФВКМ.301442.099

2

Клапан электромагнитный типа НО

*

93-7543-001 rev.B

20

Клапан электромагнитный типа НЗ

*

93-7543-001 rev.B

28

Пульт управления побудителями расхода

ПУПР-02Д

ФВКМ.301442.098

1

Щит БДВВ (Щ-БДВВ)

ФВКМ.301442.045

4

Реле расхода

ФВКМ.301445.002

20

Кран штуцерный трехходовой 25  16

Латунь 536-35.693 *

ИТШЛ.491741.003

36

Термопреобразователь корабельный ТПК-

Р-67-100-+000-+100       (+040-+045)-Р2-

27х2М-0-Р13-050

АТЛМ.405211.004

15

Термопреобразователь корабельный ТПК-

Р-67-100-+000-+100       (+045-+050)-Р2-

27х2М-0-Р13-050

АТЛМ.405211.004

15

Выключатель концевой ДВГ-КВ-Е42К1-КНВШНК/МОРЕ *

ЛГСА.ДВГ-КВ-Е42К1

21

Ротаметр          DK          800R

(с регулировкой расхода)

29

Комплект монтажный согласно ведомости

ФВКМ.412168.003ВМ

1**

Комплект дополнительного оборудования согласно ведомости ФВКМ.412168.003ДО

1**

Комплект метрологический согласно ведомости ФВКМ.412168.003МК

1**

Комплект ЗИП-О согласно ведомости

ФВКМ.412168.003ЗИ

1**

Ведомость эксплуатационных документов

ФВКМ.412168.003-01ВЭ

1

Комплект эксплуатационных документов согласно ведомости ФВКМ.412168.003-01ВЭ

1

Упаковка ЗИП-О

1

Упаковка МК

1

* Допускается замена указанных технических средств на аналогичные. ** Объём поставки определяется условиями договора.

Сведения о методиках (методах) измерений приведены:

- в документе «Методика измерений объёмной активности радиоактивных инертных газов в выбросах и помещениях судов с ядерными энергетическими установками и плавучих энергоблоков радиометрической установкой УДГП-01» МИ ФВКМ.05.002.0003, свидетельство об аттестации от 10.07.2023 г. № 4630/03-RA.RU.311703-2023, выдано ФБУ «Ростест-Москва», рег. № ФР.1.38.2023.46394;

- в документе «Методика измерений мощности амбиентного эквивалента дозы гамма-излучения с использованием низкофоновой камеры» МИ ФВКМ.05.002.0004, свидетельство об аттестации от 20.10.2023 г. № 5023/03-RA.RU.311703-2023, выдано ФБУ «Ростест-Москва», рег. № ФР.1.38.2023.47160;

- в разделе «Использование по назначению» документа ФВКМ.412168.003РЭ «Система радиационного контроля СРК «Феникс-10510». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 2314 от 31.12.2020 «Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»

Приказ Федерального агентства по техническому регулированию и метрологии № 2815 от 25.11.2019 «Государственная поверочная схема для средств измерений скорости воздушного потока»

Приказ Федерального агентства по техническому регулированию и метрологии № 2273 от 26.09.2024 «Об утверждении Государственной поверочной схемы для средств измерений поглощенной дозы и мощности поглощенной дозы фотонного, электронного, протонного излучений и в пучках ионов углерода, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы фотонного излучения, количества, флюенса, плотности потока и энергии частиц в пучках протонов и тяжелых заряженных частиц»

Приказ Федерального агентства по техническому регулированию и метрологии № 1490 от 21.07.2023 «Об утверждении Государственной поверочной схемы для средств измерений поглощенной дозы, мощности поглощенной дозы, амбиентного и индивидуального эквивалентов дозы, мощностей амбиентного и индивидуального эквивалентов дозы нейтронного излучения»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ 8.031-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов»

ГОСТ 8.033-2023 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»

ФВКМ.412168.003ТУ «Система радиационного контроля СРК «Феникс-10510». Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д.4

Телефон: (495)777-84-85

E-mail: info@doza.ru

Адрес в сети Интернет: www.doza.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д.4

Телефон: (495)777-84-85

E-mail: info@doza.ru

Адрес в сети Интернет: www.doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   аы^уо^а   2025 Г. №   183 1

Лист № 1

Регистрационный № 96291-25                                       Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Спектрометры энергии гамма-излучения полупроводниковые с микрокриогенной системой охлаждения СЕГ-ГЗ-5КП

Назначение средства измерений

Спектрометры энергии гамма-излучения полупроводниковые с микрокриогенной системой охлаждения СЕГ-ГЗ-5КП (далее спектрометры) предназначены для измерения энергий гамма-излучения, испускаемого радионуклидами, для идентификации радионуклидов в источниках (образцах, пробах) и измерения их активности при наличии аттестованных методик.

Описание средства измерений

В основу работы спектрометров положен принцип преобразования энергии гамма-квантов, испускаемых радионуклидами источника, в чувствительном объёме электрически охлаждаемого газо-криогенной машиной полупроводникового ОЧГ-детектора (ППД), в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и определением амплитуды спектрометрическим устройством (СУ) в цифровом виде. По полученному амплитудному распределению импульсов (спектру) с помощью специализированного программного обеспечения (ПО) происходит определение энергии фотонов гамма-излучения в выделенных пиках полного поглощения (ППП), идентификация и измерение активности радионуклидов. При обработке спектров спектрометры предварительно градуируются по энергии и по эффективности регистрации с помощью образцовых спектрометрических источников гамма-излучения (ОСГИ).

Спектрометры обеспечивают регистрацию и преобразование энергии потока гамма-квантов, направленного в любой пространственной ориентации на детекторный блок БД.

Конструктивно спектрометры СЕГ-ГЗ-5КП состоят из следующих устройств:

  • • блока детектирования БДЕГ-ОГК-14К (БД) в составе:

  • - детектора ДЕГ-ОГК-5Км;

  • - газо-криогенной машины ГКМ-02;

  • - предварительного усилителя (ПУ);

  • • блока источника питания АП-6121;

  • • блока контроллера БК-02;

  • • спектрометрического устройства (СУ);

  • • экрана-защиты свинцового;

  • • компьютера (ПК) или ноутбука с установленным ПО.

Спектрометры могут использоваться:

- на предприятиях ядерного топливного цикла для контроля технологических процессов, для контроля и учета ядерных материалов и для контроля качества готовой продукции;

- на АЭС в системах контроля герметичности оболочек, в лабораториях радиационного контроля, внешней дозиметрии и при радиационном контроле облучения персонала;

- для контроля активности гамма-излучающих нуклидов в продуктах, промышленных материалах и объектах окружающей среды.

Внешний вид компонентов спектрометров с указанием размещения мест пломбирования (пломба), заводского номера (зав.№), знака утверждения типа (УТ СИ) показан на Рисунках 1, 2 и 3. Пломбирование спектрометра осуществляется самоклеящейся пленкой, наносимой на БД.

Для электрического охлаждения ОЧГ детектора используется криостат на основе газ-криогенной машины ГКМ-02 с импульсной трубкой, работающей по циклу Стирлинга. Диапазон температур криостатирования детекторного блока составляет от 80 до 100 К. Контроль и управление режимами работы ГКМ-02 осуществляется с помощью панели управления, где также отображается текущая температура охлаждения детекторного блока.

зав.№

пломба

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

зав.№

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид блока детектирования и блоков управления: а - БДЕГ-ОГК-14К; б - блок источника питания АП-6121; в - блок контроллера БК-02.

Для электрического питания ГКМ-02 используется блок питания АП-6121, осуществляющий преобразование сетевого напряжения 220 В в напряжение постоянного тока +24 В. Допускается использование другого аналогичного блока питания.

Блок контроллера БК-02 осуществляет контроль состояния вакуума криостата детектора ДЕГ-ОГК-5Км.

Спектрометрические устройства представляют собой многоканальные анализаторы (МКА), включают в себя модули питания БД высоковольтным напряжением, усиления и формирования импульсов, поступающих из БД. СУ имеют в составе модуль, блокирующий подачу высоковольтного напряжения по сигналу запрета из БД. МКА предназначены для преобразования амплитуды импульсов в цифровой код, их накопления и хранения в памяти СУ. Для дальнейшей обработки данные могут быть считаны в ПК через последовательный канал RS485 или USB.

Спектрометрические устройства могут быть трёх модификаций: СУ-07ЦП, СУ-07ЦА, ЦСУ-В-1К, отличающихся технологией обработки сигналов и конструктивными особенностями, а именно:

- СУ-07ЦП, СУ-07ЦА, ЦСУ-В-1К выполнены по технологии цифровой обработки сигналов. СУ-07ЦП выполнен в стандарте «Евромеханика» с миникрейтом, рассчитанным на установку блоков, имеющих высоту 3U; СУ-07ЦА имеет встроенный аккумулятор.

Спектрометрические устройства различных модификаций не влияют на метрологические характеристики спектрометра.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

зав.№

знак УТ

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

зав.№ знак УТ

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

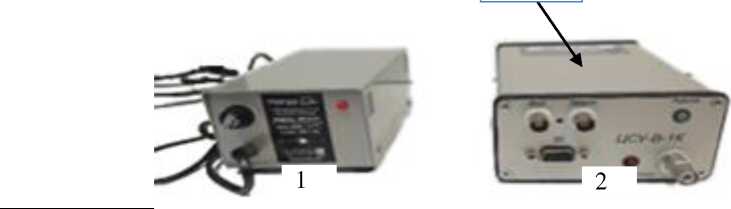

Рисунок 2- Общий вид спектрометрических устройств и места нанесения заводских номеров (зав.№), знаков утверждения типа (знак УТ) спектрометра: а - СУ-07ЦП; б - СУ-07ЦА; в - ЦСУ-В-1К (2) с адаптером питания (1).

Экран-защита свинцовый «Экран-2П» (Рисунок 3) обеспечивает снижение уровня внешнего гамма-фона, регистрируемого ППД, тем самым повышая чувствительность спектрометра.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

Рисунок 3 - Общий вид экрана-защиты свинцового «Экран-2П»

Программное обеспечение

В состав спектрометра входит программное обеспечение (далее ПО) SpectraLineGP, ПО SpectraLineHandy, ПО SpectraLineUltimate.

ПО SpectraLineGP предназначено для обработки энергетических спектров гамма-излучения, идентификации радионуклидов в источниках и расчета их активности.

ПО обеспечивает следующие основные функции:

- управление набором спектров;

- градуировка по энергии, форме пика и эффективности;

- обработка спектра в ручном и автоматическом режимах: поиск, подгонка и расчёт параметров пиков;

- автоматическая обработка спектра с определением изотопного состава и активности радионуклидов;

ПО SpectraLineHandy предназначено для работы с переносными спектрометрами и поддерживает все функции и возможности ПО SpectraLineGP.

ПО SpectraLineUltimate объединяет в себе возможности ПО SpectraLineGP и ПО SpectraLineHandy.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «высокий».

ПО защищено электронным ключом от несанкционированного доступа к настройкам.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного

SpectraLineGP

обеспечения

SpectraLineHandy SpectraLineUltimate

Номер версии (идентификационный номер) ПО:

SpectraLineGP

1.7.Х*

SpectraLineHandy

1.7.Х*

SpectraLineUltimate

1.7.Х*

* Х - обозначает метрологически незначимую часть ПО.

При комплектации спектрометра в разделе паспорта «Свидетельство о приёмке» и в свидетельстве о первичной поверке должны быть указаны идентификационные данные ПО (цифровой идентификатор ПО и алгоритм его вычисления).

Лист № 5 Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Номинальное значение

Диапазон энергий измеряемого гамма-излучения, МэВ

от 0,05 до 3,0*

Энергетическое разрешение спектрометра по гамма-излучению с энергией:

122 кэВ (57Co), не более, кэВ

1332 кэВ (60Co), не более, кэВ

2,0

3,5

Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий, %

±0,05

Относительная эффективность регистрации в пике полного поглощения гамма-квантов нуклида 60Co по линии с энергией 1332 кэВ для точечной геометрии на расстоянии источник-детектор 25 см (по отношению к эффективности сцинтиллятора NaI (Tl) цилиндрической формы, высотой 3 дюйма и диаметром 3 дюйма), %, не менее

9

Пределы допускаемой относительной погрешности эффективности регистрации в пике полного поглощения для точечной геометрии**, %

±10

Минимально измеряемая активность (МИА) нуклида 137Cs в образце для точечной геометрии** при времени измерения 3600 с, Бк, не более

2

Диапазон измеряемой активности нуклида 137Cs для точечной геометрии, Бк

от 2,5*** до 105

Пределы относительной погрешности измерения активности нуклида 137Cs для точечной геометрии, %, не более

± 20

* Спектрометры СЕГ-ГЗ-5КП регистрируют энергию гамма-излучения в диапазоне от

0,05 МэВ до 10 МэВ, измерение энергии гамма-излучения в диапазоне от 3 МэВ до 10 МэВ возможно при наличии аттестованных методик измерений.

** Дополнительные геометрии измерений определяются требованиями заказчика и могут быть реализованы только при наличии аттестованных методик измерений.

*** При измерении низкоактивных источников (проб, образцов) количество импульсов в пике полного поглощения (ППП) данной энергии должно быть не менее 100.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Время установления рабочей температуры ППД (не более 100 К), не более, ч

8

Время установления рабочего режима (без учёта времени охлаждения детектора), мин., не более

30

Время непрерывной работы спектрометра, не менее, ч

24

Нестабильность   характеристики   преобразования   за   время

непрерывной работы (временная нестабильность), не более, %

± 0,1

Максимальная входная статистическая загрузка, не менее, с-1

1-105

Максимальное число каналов спектрометра

16384

Питание спектрометра осуществляется от сети переменного тока: напряжение, В

220 ± 22

частота, Гц

50 ± 1

Потребляемая мощность, ВА, не более

400

Средняя наработка на отказ, ч, не менее

15000

Средний срок службы, лет, не менее

3

Габаритные размеры составных частей спектрометра, мм, не более: Блок детектирования БДЕГ-ОГК-14К, включающий:

380х250х480

  • - детектор ДЕГ-ОГК-5Км;

  • - предусилитель (ПУ);

  • - газо-криогенная машина ГКМ-02

Блок источника питания АП-6121

250х200х100

Блок контроллера БК-02

70х150х220

Спектрометрические устройства (длинахширинахвысота):

- СУ-07ЦА

250x190x70

- СУ-07ЦП

310x185x155

- ЦСУ-В-1К (без адаптера питания)

220x140x65

Экран-защита свинцовый*(длинахширинахвысота)

600x800x1200

Масса, кг, не более:

- Блок детектирования БДЕГ-ОГК-14К

15

- Блок источника питания АП-6121

6,5

- Блок контроллера БК-02

0,9

  • - Спектрометрические устройства:

  • - СУ-07ЦА

1,6

- СУ-07ЦП

4,5

- ЦСУ-В-1К

0,8

Экран-защита свинцовый*

1000

Условия эксплуатации**:

- температура окружающей среды, °С

от + 10 до + 35

- относительная влажность воздуха при температуре плюс 30оС, %

75

- атмосферное давление, кПа

от 84 до 106,7

* Экран-защита свинцовый является дополнительным оборудованием и не входит в

стандартную комплектацию

** По устойчивости к воздействию температуры и относительной влажности окружающего воздуха спектрометры соответствуют группе В1 по ГОСТ 27451-87.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации УЛКА.412131.057 РЭ и на пленочную этикетку, которая клеится на корпус СУ.

Комплектность средства измерений

Таблица 4 - Комплектность спектрометров СЕГ-ГЗ-5КП УЛКА.412131.057

Обозначение

Наименование

Кол-во, шт.

УЛКА.418257.043

Блок детектирования БДЕГ-ОГК-14К, включающий

  • - детектор ДЕГ-ОГК-5Км;

  • - предусилитель (ПУ);

  • - газо-криогенную машину ГКМ-02

1

УЛКА.412168.502

Блок источника питания АП-6121 (с комплектом принадлежностей)

1

УЛКА.411218.001

Блок контроллера БК-02 (с комплектом принадлежностей)

1

ДЦКИ.411619.042

ДЦКИ.411619.043

УЛКА.412131.028

Спектрометрические устройства (СУ)*:

  • - СУ-07ЦА

  • - СУ-07ЦП

  • - ЦСУ-В-1К

1

Персональный компьютер или ноутбук** Принтер**

1

1

Программное обеспечение***

  • - ПО SpectraLineGP

  • - ПО SpectraLine Handy

-ПО SpectraLineUltimate

1 комплект

Экран-защита свинцовый**

1

УЛКА.412131.057 РЭ

Техническая документация:

  • - Руководство по эксплуатации спектрометра СЕГ-ГЗ-5КП

  • - Руководство пользователя ПО

  • - Паспорт

  • - Комплект эксплуатационной документации, включающей документацию на все компоненты спектрометров

1

1

1

1

* Модификация согласуется при заказе.

** Дополнительная поставка по требованию заказчика. *** Конкретное ПО определяется при заказе.

Сведения о методиках (методах) измерений

приведены в разделе 1.3.9 «Устройство и работа спектрометра» руководства по эксплуатации УЛКА.412131.057 РЭ «Спектрометр энергии гамма-излучения СЕГ-ГЗ-5КП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к спектрометрам

ГОСТ 8.033-2023 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия.

УЛКА.412131.057 ТУ Спектрометры энергии гамма-излучения полупроводниковые с микрокриогенной системой охлаждения СЕГ-ГЗ-5КП. Технические условия.

Правообладатель

АО «Институт физико-технических проблем»

Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В.,д.4. ИНН 5010036527

Телефон: (49621) 6-66-45 Факс:(49621) 6-50-82

e-mail: iftp@dubna.ru

Изготовитель

АО «Институт физико-технических проблем»

ИНН 5010036527

Юридический адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д.4

Адреса мест осуществления деятельности:

141980, Московская обл., г. Дубна, ул. Жолио-Кюри, д.20, стр.45

141980, Московская обл., г. Дубна, ул. Университетская, д. 1, стр.4

Телефон: (49621) 6-66-45

Факс:(49621) 6-50-82

e-mail: iftp@dubna.ru

Испытательный центр

АО «Государственный научный центр Российской Федерации - Физикоэнергетический институт имени А.И. Лейпунского» 249033, Калужская обл., г.Обнинск, пл. Бондаренко, д.1 Телефон: (484) 399-70-00, доб. 82-49

Факс: (484) 399-72-49

e-mail: postbox@ippe.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314877 от 16.08.2024 г

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    _вгУст_ 2025 г. №    _ 31

Лист № 1 Регистрационный № 96292-25                                     Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи универсальные ТПУ-9201-АС

Назначение средства измерения

Термопреобразователи универсальные ТПУ-9201-АС (далее по тексту -термопреобразователи или ТПУ) предназначены для измерений и непрерывного преобразования температуры различных сред, неагрессивных к материалу защитной арматуры или корпуса термопреобразователя, в унифицированный сигнал постоянного тока от 4 до 20 мА или цифровой сигнал HART-протокола или цифровой сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU на объектах использования атомной энергии.

Описание средства измерений

Принцип действия термопреобразователей основан на преобразовании температуры в электрическое сопротивление (при использовании в качестве первичных преобразователей (ПП) термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009) или в термоэлектродвижущую силу (при использовании в качестве ПП преобразователей термоэлектрических (ТП) с НСХ по ГОСТ Р 8.585-2001) и последующем преобразовании сигнала от ПП в унифицированный сигнал постоянного тока от 4 до 20 мА; в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещённый с цифровым выходным сигналом HART-протокола; в цифровой сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU.

Термопреобразователи состоят из ПП и преобразователя измерительного (ИП).

Термопреобразователь выполнен в виде единого конструктивного узла, при этом ИП устанавливается в клеммную головку. В зависимости от используемой клеммной головки, защитной арматуры и типа выходного сигнала термопреобразователи выпускаются в различных исполнениях:

  • - ТПУ-9201-АС-М2 - с выходным сигналом от 4 до 20 мА;

  • - ТПУ-9201-АС-М3 - с выходным сигналом от 4 до 20 мА, совмещённым с HART-протоколом;

  • - ТПУ-9201-АС-М4 - с выходным сигналом от 4 до 20 мА;

  • - ТПУ-9201-АС-RS - с цифровым сигналом по интерфейсу RS-485 с протоколом обмена Modbus RTU. Возможен дополнительный аналоговый выходной сигнал от 4 до 20 мА (опция);

  • - ТПУ-9201-AC-RS-L - с цифровым сигналом по интерфейсу RS-485 с протоколом обмена Modbus RTU и цифровым индикатором. Возможен дополнительный аналоговый выходной сигнал от 4 до 20 мА (опция).

Модификации ТПУ-9201-АС-М3, ТПУ-9201-АС-М4, а также ТПУ-9201-АС-RS и ТПУ-9201-АС-RS-L с аналоговым выходным сигналом имеют возможность изменения (переконфигурации) диапазона измерений. Для модификаций ТПУ-9201-АС-RS и ТПУ-9201-АС-RS-L с цифровым выходным сигналом необходимость переконфигурирования отсутствует.

Для ТПУ-9201-АС-М2 диапазон измерений выбирается при заказе и в дальнейшем не может быть изменён. При использовании ТП в качестве ПП в состав термопреобразователя входит компенсатор температуры холодного спая ТП.

Термопреобразователи могут быть изготовлены во взрывозащищённом исполнении с видом взрывозащиты «Искробезопасная электрическая цепь» (с маркировкой взрывозащиты 0Ex ia IIC T6 Ga X) с добавлением в обозначение индекса «Ex» и с видом взрывозащиты «Взрывонепроницаемая оболочка» (с маркировкой взрывозащиты 1Ex db IIC T6 Gb X) с добавлением в обозначение индекса «Exd».

Общий вид термопреобразователей с указанием мест нанесения заводского номера представлен на рисунках 1-2.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

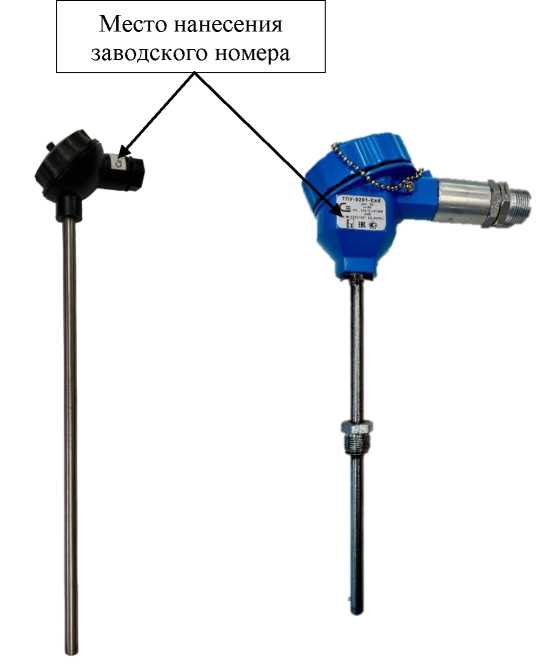

Рисунок 1 - Внешний вид термопреобразователей с указанием мест нанесения заводского номера

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

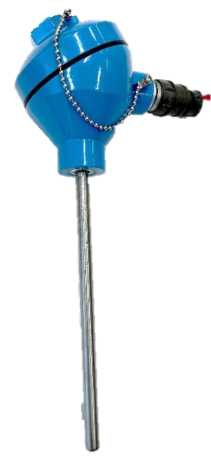

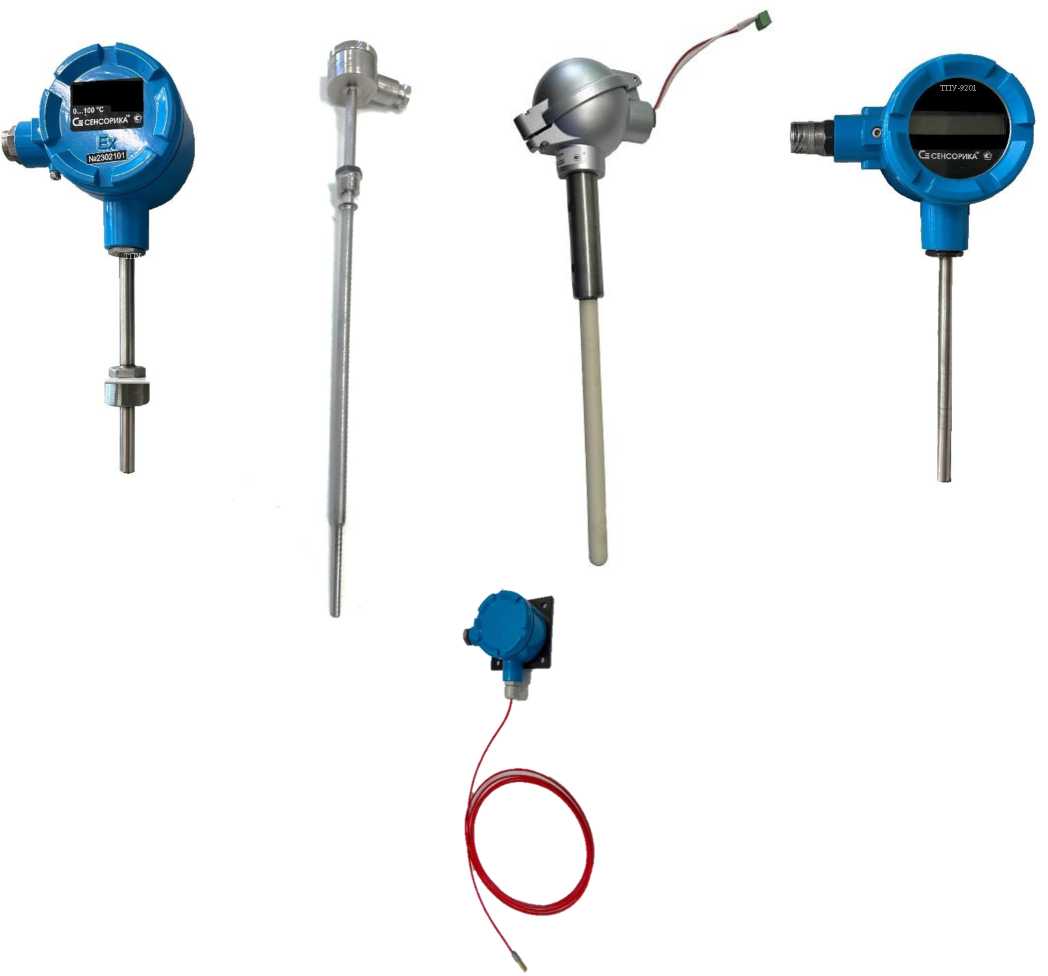

Рисунок 2 - Внешний вид термопреобразователей

Обозначения термопреобразователей и расшифровка структуры условного обозначения исполнений термопреобразователей представлена в таблице 1.

Таблица 1 - Структура условного обозначения исполнений термопреобразователей

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 - 11 - 12 -13 - 14 - 15 - 16 -17 - 18 -19 - 20 - 21

Позиция

Описание

1

Наименование оборудования: термопреобразователь универсальный

2

Обозначение типа: ТПУ-9201-АС

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 - 11 - 12 -13 - 14 - 15 - 16 -17 - 18 -19 - 20 - 21

Позиция

Описание

3

Вид исполнения:

Без обозначения (не взрывозащищенное атомное исполнение)

Ex - взрывозащищенное исполнение с видом взрывозащиты «Искробезопасная цепь»;

Exd - взрывозащищенное исполнение с видом взрывозащиты «Взрывонепроницаемая оболочка».

Примечание: ТПУ-9201-AC-RS и ТПУ-9201-AC-RS-L не выпускаются в исполнении «Ex»

4

Класс безопасности по НП-001-15: 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, 4, 4Н

5

Модификация:

М2 - аналоговый выходной сигнал 4-20 мА, фиксированный диапазон измерения (выбирается при заказе), длина монтажной части до 1000 мм

М3 - аналоговый выходной сигнал 4-20 мА, совмещённый с HART, возможность изменения диапазона измерений во время эксплуатации;

М4 - аналоговый выходной сигнал 4-20 мА, возможность изменения диапазона измерений во время эксплуатации

RS - цифровой сигнал по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция);

RS-L - цифровой сигнал по интерфейсу RS-485 (протокол Modbus RTU), возможность изменения диапазона измерений во время эксплуатации, цифровой светодиодный индикатор, возможен дополнительный аналоговый выходной сигнал 4-20 мА (опция).

6

Опция для модификации RS, RS-L:

4-20 - аналоговый выходной сигнал 4-20 мА

7

Диапазон измерений температуры, °С (в соответствии с таблицей 3) Заполняется только для модификации М2

8

Основная приведенная погрешность (класс точности): в соответствии с таблицей 3

9

Климатическое исполнение по ГОСТ 15150-69

Отсутствие обозначения - исполнение О5 для температуры (-50 +70 °С) и влажности до 98 % (при температуре +35 °С), до 100 % (опция)

10

Тип корпуса клеммной головки:

АГ - из стеклонаполненного полиамида;

СН - из нержавеющей стали;

АЛ3, АЛ6, АЛ7 - из алюминиевого сплава;

Exd - для взрывозащищённого исполнения

АЛ6И - из алюминиевого сплава для исполнения с цифровым индикатором (ТПУ-9201-AC-RS-L)

11

Тип кабельного ввода: в соответствии с эксплуатационной документацией

12

ПАЗ - Дополнительные стендовые испытания 360 часов (опция)

13

Тип НСХ первичного преобразователя (в соответствии с таблицей 3): 100М, 100П, Pt 100, К, L, S

14

Конструктивное исполнение защитной арматуры: в соответствии с эксплуатационной документацией

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 - 11 - 12 -13 - 14 - 15 - 16 -17 - 18 -19 - 20 - 21

Позиция

Описание

15

Диаметр защитной арматуры (отсутствие обозначения - диаметр 10 мм), мм

16

Длина монтажной (погружаемой) части (от штуцера до конца арматуры), мм

17

Длина наружной части (от штуцера до нижней плоскости клеммной головки), мм

18

Вид крепления:

М20х1,5 - штуцер М20х1,5;

М27х2 - штуцер М27х2;

М33х2 - штуцер М33х2.

По согласованию с заказчиком возможно изготовление с другим видом крепления.

19

Тип разъёма (при необходимости)

20

Наличие первичной поверки (при поставке): без обозначения - без поверки

П- с поверкой.

21

Обозначение технических условий: КПЛШ.411611.00. ТУ

Пломбирование термопреобразователей не предусмотрено.

Заводской номер термопреобразователя наносится на клеммную головку. Знак поверки на термопреобразователи не наносится.

Программное обеспечение

Для термопреобразователей предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в ИП метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средств измерений и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия ИП с компьютером, не оказывает влияния на метрологические характеристики термопреобразователя. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации термопреобразователя. Конфигурирование включает установку параметров связи ИП с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИП и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Таблица 2 - Идентификационный данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение (в зависимости от модификации)

ТПУ-9201-АС-М4

ТПУ-9201-AC-RS,

ТПУ-9201-AC-RS-L

ТПУ-9201-

АС-М3

Идентификационное наименование ПО

IP233M4

IP233RS

HART7

Идентификационные данные (признаки)

Значение (в зависимости от модификации)

ТПУ-9201-АС-М4

ТПУ-9201-АС-К^,

ТПУ-9201-АС^^

ТПУ-9201-

АС-М3

Номер версии (идентификационный номер) ПО

1.00

1.00

1.00

Цифровой индикатор ПО

-

-

-

Метрологические и технические характеристики

Диапазоны измерений и пределы основной приведённой погрешности ТПУ приведены в таблице 3.

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С от нормальной (+25±5) °С в пределах рабочих температур, не превышают значения половины основной приведённой погрешности с учётом примечаний в таблице 3.

Таблица 3 - Метрологические характеристики ТПУ-9201-АС

Тип НСХ (1)

ПП

Диапазон измерений температуры (2), °С

Пределы допускаемой основной приведённой (к диапазону измерений) погрешности (3), %

Класс А (4)

Класс В (4)

100М

от -50 до +50

±0,15

±0,25

от -50 до +100

±0,23

от -50 до +150

±0,30

от 0 до +100

±0,25

от 0 до +150

±0,23

от 0 до +200

±0,30

от -50 до +200

±0,38

от -20 до +130

±0,23

Pt100

100П

от -196 до +100

±0,15

±0,25

от -50 до +50

±0,25

±0,50

от -50 до +100

±0,15

±0,40

от -50 до +150

±0,15

±0,25

от 0 до +100

±0,20

±0,30

от 0 до +150

±0,15

±0,40

от 0 до +200

±0,15

±0,40

от 0 до +300

±0,20

±0,40

от 0 до +500

±0,20

±0,50

от -196 до +500

±0,20

±0,50

от -20 до +130

±0,15

±0,30

K

от -50 до +300

±0,15

±0,50

от -50 до +600

±0,15

±0,25

от -50 до +900

±0,15

±0,25

от -50 до +1200

±0,15

±0,25

от 0 до +300

±0,25

±0,50

от 0 до +600

±0,15

±0,25

от 0 до +900

±0,15

±0,25

от 0 до +1200

±0,15

±0,25

Тип НСХ (1)

ПП

Диапазон измерений температуры (2), °С

Пределы допускаемой основной приведённой (к диапазону измерений) погрешности (3), %

Класс А (4)

Класс В (4)

L

от -50 до +300

±0,15

±0,25

от -50 до +400

±0,15

±0,25

от -50 до +500

±0,15

±0,25

от -50 до +600

±0,15

±0,25

от 0 до +300

±0,15

±0,40

от 0 до +400

±0,15

±0,25

от 0 до +500

±0,15

±0,25

от 0 до +600

±0,15

±0,25

S

от 0 до +500 от 0 до +700 от 0 до +900 от 0 до +1100 от 0 до +1300 от 0 до +1500 от 0 до +1700

±0,15

±0,25

Примечания:

  • (1) - Обозначения типов НСХ ПП - по ГОСТ 6651-2009 (для ТС) и по ГОСТ Р 8.585-2001 (для ТП);

  • (2) - Рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем (кроме ТПУ-9201-АС-М2) в пределах диапазонов измерений, приведённых в данной таблице с учётом минимального интервала измерений (для ТС минимальный интервал измерений равен 100 °С, для ТП - 300 °С (для типов НСХ «К» и «L») и 500 °С (для НСХ типа «S»)). При этом, для установленного (сконфигурированного) диапазона значение приведённой погрешности будет равно значению погрешности для точно такого же интервала в соответствии с таблицей 3, или же в соответствии с назначенным классом точности (для НСХ типа «S»);

  • (3) - Пределы допускаемой приведённой погрешности измерений температуры при работе с ТП приведены без учёта погрешности компенсации холодного спая, при этом предельно допускаемая абсолютная погрешность компенсации равна ± 1 °С;

  • (4) - Классы точности - в соответствии с КПЛШ.411611.001ТУ.

Таблица 4 - Основные технические характеристики ТПУ-9201-АС

Наименование характеристики

Значение

Выходной сигнал:

  • - ТПУ-9201-АС-М2, ТПУ-9201-АС-М4

  • - ТПУ-9201-АС-М3

  • - ТПУ-9201-АС-RS, ТПУ-9201-АС-RS-L

от 4 до 20 мА(1);

от 4 до 20 мА, совмещённый с HART(1); RS-485 (Modbus RTU), возможен дополнительный сигнал от 4 до 20 мА (опция)

Напряжение питания (от источника) постоянного тока, В

  • - для ТПУ-9201-АС-М2, ТПУ-9201-АС-М3, ТПУ-9201-АС-М4

  • - для ТПУ-9201-AC-RS, ТПУ-9201-АС-RS-L

от 12 до 36

от 18 до 36

Наименование характеристики

Значение

-для ТПУ-9201- АС-Ex

от 15 до 24

Количество чувствительных элементов, шт.

1

Длина монтажной части (2), мм,

от 60 до 3150 (3)

Длина наружной части (2), мм

от 60 до 3000 (3)

Диаметр монтажной части, мм

от 3 до 20 (3)

Масса (в зависимости от конструктивного исполнения), кг, не более

10

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от -50 до +70 (по специальному заказу -от -60 до +80)

до 98 при температуре +35 °C (по специальному заказу - до 100)

Средняя наработка на отказ, ч, не менее:

  • - для ПП с НСХ типов «Pt100», «100П», «L» во всем диапазоне измерений;

  • - для ПП с НСХ типа «К» при эксплуатации в диапазоне измерений от -50 °C до +600 °C;

  • - для ПП с НСХ типа «100М» при эксплуатации в диапазоне измерений от -50 °C до +150 °C;

  • - для ПП с НСХ типа «S» при эксплуатации в диапазоне измерений от 0 °C до +1100 °C

250000

  • - для ПП с НСХ типа «К» при эксплуатации с верхним пределом диапазона измерений свыше +600 °C;

  • - для ПП с НСХ типа «100М» при эксплуатации с верхним пределом диапазона измерений свыше +150 °C;

  • - для ПП с НСХ типа «S» при эксплуатации с верхним пределом диапазона измерений свыше +1100 °C

150000

Средний срок службы, лет, не менее:

  • - для ПП с НСХ типов «Pt100», «100П», «L» во всем диапазоне измерений;

  • - для ПП с НСХ типа «К» при эксплуатации в диапазоне измерений от -50 °C до +600 °C;

  • - для ПП с НСХ типа «100М» при эксплуатации в диапазоне измерений от -50 °C до +150 °C;

  • - для ПП с НСХ типа «S» при эксплуатации в диапазоне измерений от 0 °C до +1100 °C

15

  • - для ПП с НСХ типа «К» при эксплуатации с верхним пределом диапазона измерений свыше +600 °C;

  • - для ПП с НСХ типа «100М» при эксплуатации с верхним пределом диапазона измерений свыше +150 °C;

10

Наименование характеристики

Значение

- для ПП с НСХ типа «S» при эксплуатации с верхним пределом диапазона измерений свыше +1100 °C

Маркировка взрывозащиты:

  • - искробезопасная цепь (кроме ТПУ-9201-RS, ТПУ-9201-RS-L)

  • - взрывонепроницаемая оболочка

0Ex ia IIC T6 Ga X

1Ex db IIC T6 Gb X

Примечания:

  • 1) Совмещённый с питанием («токовая петля»);

  • 2) Для модификации М2 суммарная длина монтажной и наружной части не превышает 1500 мм, если в качестве чувствительного элемента используется термопреобразователь сопротивления;

  • 3) Может быть и более, определяется конкретным заказом.

Знак утверждения типа

наносится на титульные листы Паспорта КПЛШ.411611.001 ПС и Руководства по эксплуатации КПЛШ.411611.001РЭ типографским способом.

Комплектность средства измерений

Комплектность термопреобразователей приведена в таблице 5.

Таблица 5 - Комплект поставки

Наименование

Обозначение

Кол-во

Примечание

Термопреобразователь

ТПУ-9201-АС

-

1 шт.

Исполнение в

соответствии с заказом

Компенсатор холодного спая для ТПУ-9201-АС-М4

1 шт.

Идёт в комплекте только с

ТПУ-9201-АС-М4

Компенсатор холодного спая для ТПУ-9201-АС-RS, ТПУ-9201-АС-К^-Ь

1 шт.

Идёт в комплекте только с ТПУ-9201-АС-RS, ТПУ-9201-АС-Я8^

Паспорт

КПЛШ.411611.001 ПС

1 экз.

На каждый ТПУ

Руководство по эксплуатации

КПЛШ.411611.001РЭ

1 экз.

На партию 25 шт. или менее при поставке в один адрес

Диск с ПО

1 шт.

На партию ТПУ-9201-АС-

М3, ТПУ-9201-АС-М4, ТПУ-9201-АС-RS, ТПУ-9201-АС-Я8^

Комплект метизов для крепления и подключения к контактам

1 шт.

-

Адаптер ИП233-М4

1 шт.

По заказу потребителя

Адаптер USB/RS485

1 шт.

По заказу потребителя

Сведениях о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» документа КПЛШ.411611.001РЭ «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

КПЛШ.411611.001ТУ Термопреобразователи универсальные  ТПУ-9201-АС.

Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»)

ИНН 6660076367

Юридический адрес: 620062, г. Екатеринбург, ул. Первомайская, д.76, пом.144

Телефон: (343) 287-00-80

Web-сайт: www.sensorika.ru, E-mail: mail@sensorika.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»)

ИНН 6660076367

Адрес места осуществления деятельности: 620133, г. Екатеринбург, ул.

Луначарского, 31

Юридический адрес: 620062, г. Екатеринбург, ул. Первомайская, д.76, пом.144 Телефон: (343) 287-00-80

Web-сайт: www.sensorika.ru, E-mail: mail@sensorika.ru

Испытательный центр

Федеральное бюджетное учреждение   «Научно-исследовательский   центр

прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    аттутта 2025 Г. №    1831

Лист № 1 Регистрационный № 96293-25                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые ТС-1388АВ G2/13

Назначение средства измерений

Термопреобразователи сопротивления платиновые ТС-1388АВ G2/13 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей АСА 8-8000/10-4 УХЛ4 на Курской АЭС-2.

Описание средства измерений

Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от измеряемой температуры.

Термопреобразователи представляют собой пазовые ТС, состоящие из одного проволочного ЧЭ, помещенного в корпус с изоляцией из витона (фторкаучук) с присоединенным кабелем типа КММФЭ с удлинительными проводами в гибкой высокотемпературной фторполимерной защитной оболочке.

ЧЭ ТС имеет номинальную статическую характеристику преобразования (далее - НСХ) типа «100П» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с чувствительным элементом: четырехпроводная.

ТС изготовлены в исполнении «повышенная надежность» (индекс «А») для применения в составе систем управления технологическими процессами атомных станций (далее - АСУТП АС), объектов ядерного топливного цикла (далее - ОЯТЦ) и сооружений и комплексов с исследовательскими ядерными реакторами (далее - ИЯР).

ТС выполнены в вибропрочном исполнении (индекс «В») и с группой механических воздействий «G2» по ГОСТ 52931-2008.

Монтаж ТС осуществляется в процессе изготовления электродвигателей АСА 8-8000/10-4 УХЛ4. Термопреобразователи устанавливаются в пазы обмотки статора, после чего производится их заливка специальной полимерной смолой (компаундом), и последующая сушка, после которой ТС уже не могут быть демонтированы для проведения технического обслуживания и поверки.

В каждом электродвигателе АСА 8-8000/10-4 УХЛ4 монтируется по 21 шт. ТС. Электродвигатели в количестве 8 шт. предназначены для установки на Курской АЭС-2.

Эксплуатируемые ТС имеют заводские номера: 51804203953 - 51804204120 (168 шт.), контрольные ТС имеют заводские номера: 51804204035/1 - 51804204051/1. (17 шт.)

Фотография общего вида термопреобразователей с указанием места нанесения заводского номера приведена на рисунке 1.

Знак утверждения типа и заводской номер в виде обозначения, состоящего из арабских цифр, наносятся на наклейку под термоусаживаемую прозрачную трубку на кабель ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.

Приказ Росстандарта №1831 от 28.08.2025, https://oei-analitika.ru

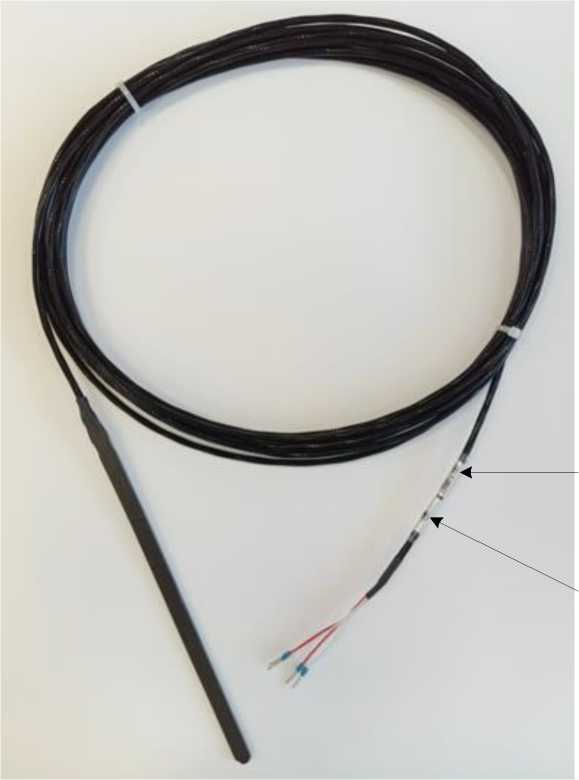

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид ТС с указанием места нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Метрологические и основные технические характеристики ТС приведены в таблицах 1 - 3. Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +200

Рабочий диапазон температур, °С

от +50 до +60

Температурный коэффициент ТС а, °С-1

0,00391

Условное обозначение НСХ по ГОСТ 6651-2009

100П

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом

100

Класс допуска ТС по ГОСТ 6651-2009

В

Допуск по ГОСТ 6651-2009, °С

±(0,3+0,005|ф

Время термического срабатывания ТС в воздушной среде (при 1,0 м/с), с, не более

4,0 (Т0,9)

Примечание:

|t| - значение измеряемой температуры, °С

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры монтажной части ТС (ДХШ*Т), мм, не более

190x9x2

Длина удлинительного кабеля, м, не более

6

Масса ТС, г, не более

200

Измерительный ток, мА, не более

1

Группа исполнения по устойчивости к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

G2

Рабочие условия эксплуатации:

  • - для монтажной части ТС

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

  • - для кабеля ТС

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

от -50 до +200

80

от -50 до +180 до 100

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы(1), лет, не менее

15

Средняя наработка до отказа(1), ч, не менее

120000

Примечание:

(1)    - Показатели надежности нормированы для диапазона измерений температуры от -50

до +200 °С.

Знак утверждения типа

наносится на наклейку под термоусаживаемую прозрачную трубку на кабель ТС, а также на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь сопротивления платиновый

ТС-1388АВ G2/13

185 шт.

Паспорт

НКГЖ.408717.008ПС

185 экз.

Руководство по эксплуатации

НКГЖ.408717.005РЭ

1 экз. на партию

Сведения о методиках (методах) измерений

приведены п. 3.2 руководства по эксплуатации НКГЖ.408717.005РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

ТУ 4211-012-13282997-2014 Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1 Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)

Web-сайт: www.elemer.ru, E-mail: elemer@elemer.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1

Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)

Web-сайт: www.elemer.ru, E-mail: elemer@elemer.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
