ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления портативные Метран 501-ПКД-Р Назначение средства измеренийКалибраторы давления портативные Метран 501-ПКД-Р (далее - калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.
Описание средства измеренийПринцип действия калибраторов состоит в измерении давления с помощью тензопреобразователя, расположенного в модуле давления. При воздействии измеряемого давления аналого-цифровой преобразователь, расположенный в модуле давления, преобразует электрический сигнал, пропорциональный давлению, в цифровой код, который передаётся в микроконтроллер электронного блока.
Калибратор применяется в качестве эталона при поверке и калибровке различных средств измерения давления (СИД), в том числе преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразователей, вторичных приборов, показывающих манометров и реле давления.
Основными элементами калибраторов являются электронный блок и внешние модули давления. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей, на верхней торцевой панели - клеммы для подключения к измеряемым (воспроизводимым) электрическим сигналам, на боковой панели - разъём для подключения модуля давления, блока электропитания, интерфейсного модуля. С одним электронным блоком может работать до 12 модулей давления с различными диапазонами измерений. Для воспроизведения давления прилагаются источники создания давления.
Электропитание калибратора может осуществляться от внутреннего аккумулятора, расположенного в электронном блоке или от сетевого блока питания.
Общий вид калибраторов приведен на рисунке 1.

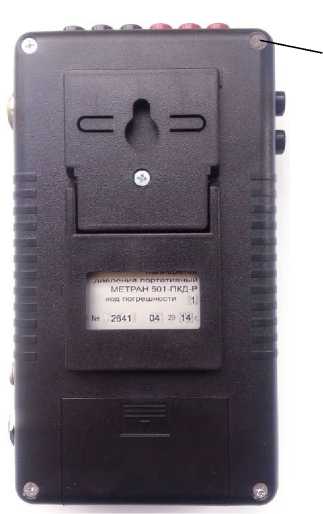

Место размещения защитной пломбы

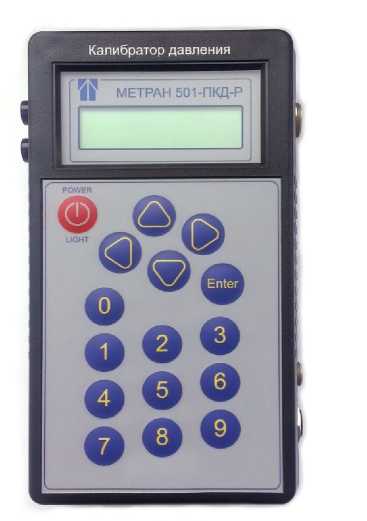

Рисунок 1 - Общий вид калибраторов
Программное обеспечениеПрограммное обеспечение (ПО) калибраторов имеет следующие идентификационные данные, приведенные в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
c501 1V.HEX |
Номер версии (идентификационный номер) ПО |
Не ниже 1 |
Цифровой идентификатор ПО |
- |
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Диапазоны измерений модулей давления калибратор ов и предельные допустимые давления
Наименование характеристики |
Значение | |
Код модуля давления |
Пределы измерений модулей давления, МПа |
Предельно допустимое давление, МПа |
Модули избыточного давления | ||
К2,5 |
от 0 до 0,0025 |
0,0035 |
К2,5Д |
0,005 | |
К6 |
от 0 до 0,006 |
0,0085 |
К6Д |
0,012 | |
К25 |
от 0 до 0,025 |
0,035 |
К25Д |
0,05 | |
М0,16 |
от 0 до 0,16 |
0,22 |
М0,16Д | ||
M1 |
от 0 до 1 |
1,4 |
М1Д | ||
М2,5 |
от 0 до 2,5 |
3,5 |
М10 |
от 0 до 10 |
14 |
М25 |
от 0 до 25 |
35 |
М60 |
от 0 до 60 |
70 |
Модули разрежения (вакуумметрические) | ||
В25 |
от -0,025 до 0 |
-0,035 |
В63 |
от -0,063 до 0 |
-0,09 |
В100 |
от -0,1 до 0 |
-0,1 |
Примечания
|
Таблица 3 - Диапазоны показаний электрических сигналов, измеряемых и воспроизводимых электронным блоком
Наименование характеристики |
Значение |
Диапазоны показаний электрических сигналов, | |
измеряемых электронным блоком: | |
- постоянный ток, мА |
от 0 до 22 |
- напряжение постоянного тока, В |
от 0 до 1,1 |
Диапазоны электрических сигналов, воспроизво- | |
димых электронным блоком: | |
- постоянный ток, мА |
от 0 до 22 |
- напряжение постоянного тока, В |
от 0 до 1,1 |
Нормируемые диапазоны измерений и воспроиз- | |
ведения: | |
- постоянный ток, мА |
от 0 до 20 |
- напряжение постоянного тока, В |
от 0 до 1 |
Таблица 4 - Пределы допускаемой основной погрешности измерений давления, измерений и воспроизведения постоянного тока, напряжения постоянного тока и число разрядов индикации калибратора в зависимости от кода предела допускаемой погрешности
Наименование характеристики |
Значение | |||
Код предела допускаемой основной погрешности |
Наименование показателя |
Пределы допускаемой основной погрешности у, не более |
Число разрядов индикации | |
1 |
В режиме измерений | |||
Избыточное давление, МПа |
от (от 0 до 0,16) до (от 0 до 60) |
±0,04 % ВПИ |
5 десятичных разрядов | |
от 0 до 0,025 |
±0,04 % ВПИ*, ±0,05 % ВПИ | |||
от 0 до 0,0025; |
±0,06 % ВПИ |
от 0 до 0,006 | ||||
Разрежение, МПа |
от (от 0 до 0,025) до (от 0 до 0,1) |
±0,05 % ВПИ | ||
Ток, мА |
от 0 до 20 |
±(0,02 % ИВ + 0,0005 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
±(0,02 % ИВ + 0,0001 В) | ||
В режиме воспроизведения | ||||
Ток, мА |
от 0 до 20 |
±(0,03 % ИВ + 0,001 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
±(0,03 % ИВ + 0,0002 В) | ||
2 |
В режиме измерений | |||
Избыточное давление, МПа |
от (от 0 до 0,16) до (от 0 до 60) |
±0,05 % ВПИ |
5 десятичных разрядов | |
от 0 до 0,025 |
±0,06 % ВПИ | |||
от 0 до 0,0025; от 0 до 0,006 |
±0,1 % ВПИ | |||
Разрежение, МПа |
от (от 0 до 0,025) до (от 0 до 0,1) |
±0,06 % ВПИ | ||
Ток, мА |
от 0 до 20 мА |
±(0,02 % ИВ + 0,001 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 В |
±(0,02 % ИВ + 0,0002 В) |
Продолжение таблицы 4
Наименование характеристики |
Значение | |||
Код предела допускаемой основной погрешности |
Наименование показателя |
Пределы допускаемой основной погрешности у, не более |
Число разрядов индикации | |
В режиме воспроизведения | ||||
Ток, мА |
от 0 до 20 |
±(0,04 % ИВ + 0,001 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
± (0,04 % ИВ + 0,0002 В) | ||
Примечания
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от температуры (20±2)°С составляют ±0,5y %.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая электронным блоком мощность, В-А, не более: | |
- при измерении |
0,4 |
- при воспроизведении |
0,6 |
Габаритные размеры электронного блока, мм, не более: | |
- высота |
185 |
- ширина |
110 |
- длина |
46 |
Масса калибратора без источника давления с 12 модулями давления, кг, не более |
4,0 |
Условия эксплуатации:
|
от 0 до +50 от 30 до 80 от 84,0 до 106,7 |
Средний срок службы калибратора, лет, не менее |
8 |
Средняя наработка на отказ, ч, не менее |
8000 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Электронный блок |
1560.100.00 |
1 шт. | |
Модуль давления |
от 1 до 12 шт. |
По заказу | |
Электрический кабель подключения поверяемого прибора |
1 |
Продолжение таблицы 6
Наименование |
Обозначение |
Количество |
Примечание |
Источник давления с комплектом соединительных трубопроводов и переходников |
от 1 до 8 шт. |
По заказу | |
Адаптер связи с IIK |
1 шт. |
По заказу | |
ПО «Поверка СИД» (компакт диск) |
1 шт. |
По заказу | |
Блок питания |
1 шт. | ||
Аккумулятор |
1 шт. | ||
Сумка |
1 шт. | ||
Руководство по эксплуатации |
1560.000.00 РЭ |
1 экз. | |
Паспорт |
1560.000.00 ПС |
1 экз. | |
Методика поверки |
1560.000.00 МИ |
1 экз. | |
Свидетельство о поверке |
1 экз. |
осуществляется по документу 1560.000.00 МИ «Калибратор давления портативный Метран 501-ПКД-Р. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 27.04.2009 г.
Основные средства поверки:
-
- манометры грузопоршневые: МП-2,5; МП-60; МП-600 класс точности 0,01, 0,02;
-
- задатчики избыточного давления: Воздух-4000; Воздух-6,3 класс точности 0,02;
-
- калибраторы давления пневматические: Метран-504 Воздух II; Метран-505 Воздух-I класс точности 0,02;
-
- манометры абсолютного давления МПА-15, с пределами допускаемой основной погрешности ± 6,65 Па в диапазоне от 0 до 20 кПа; ±13,3 Па в диапазоне от 20 до 133 кПа; ±0,01 % в диапазоне от 133 до 400 кПа;
-
- задатчики разрежения Метран-503 Воздух класс точности 0,02;
-
- вольтметр универсальный типа В7-54/2 класс точности 0,0015/0,002;
- мера электрического сопротивления МС 3007 класс точности 0,002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам давления портативным Метран 501-ПКД-РПриказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 01 октября 2018 г. № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А"
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 4381-056-51453097-2009 «Калибраторы давления портативные Метран 501-ПКД-Р. Технические условия»
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52 Факс: +7 (351) 799-55-90 Web-сайт: www.metran.ru
E-mail: info.Metran@Emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01,
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
