№617 от 26.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 143415
ПРИКАЗ. О внесении изменений в описание типа СИ
Анализаторы спектра FSW43
Приказы по основной деятельности по агентству Вн. Приказ № 617 от 26.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
26 марта 2020 г.
ПРИКАЗ
617
Москва
О внесении изменений в описание типа на анализаторы спектра FSW43
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «РОДЕ и ШВАРЦ РУС» б/д № 311002/14, приказываю:
-
1. Внести изменения в описание типа на анализаторы спектра FSW43, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 53782-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным номером.
-
2. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.__
Заместитель Руководите 1я
Голубев
сертификат: 0CE1036E1B07E0FB80EA11B900BC86O090 Кому выдан: Голубев Сергей Сергеевич ‘ Действителен: с 06.11.2019 до 06.112020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «26» марта 2020 г. № 617
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра FSW43
Назначение средства измеренийАнализаторы спектра FSW43 предназначены для измерений амплитудно-частотных характеристик и параметров случайных и периодических сигналов, стационарных шумов, измерений параметров аналоговой и цифровой модуляций, анализа импульсных сигналов, измерений фазовых шумов, измерений параметров сигналов различных стандартов связи, измерений коэффициента шума совместно с генератором шума.
Описание средства измеренийПринцип действия анализаторов спектра FSW43 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала с частотой до 30 МГц на АЦП в обход смесителя. В диапазоне частот до 1 ГГц в анализаторах спектра FSW43 предусмотрен отдельный смеситель, а также набор фиксированных фильтров до 8 ГГц в основном тракте. Свыше 8 ГГц для подавления зеркальных каналов приема используется отключаемый перестраиваемый ЖИГ-фильтр. Гетеродин анализаторов спектра FSW43 также работает на основе ЖИГ-резонатора, замкнутого через петлю фазовой автоподстройки частоты на опорный генератор 10 МГц.
Конструктивно анализаторы спектра FSW43 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий компьютер.
Анализаторы спектра FSW43 работают под управлением встроенного компьютера с операционной системой Windows 7 и специализированного программного обеспечения. Анализаторы спектра FSW43 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, GPIB, LAN. Дополнительно с помощью программных опций могут проводится в автоматическом режиме следующие измерения:
- параметров аналоговой (АМ, ЧМ, ФМ) и цифровой модуляций ((n)QAM, (n)PSK);
- параметров импульсных сигналов;
- фазовых шумов;
- коэффициента шума и усиления четырехполюсников (с внешним генератором шума);
- параметров сигналов различных цифровых стандартов беспроводной связи (GSM, WCDMA, LTE и др.).
Анализаторы спектра FSW43 имеют следующие опции:
-
- FSW-B4 - опорный генератор повышенной точности;
-
- FSW-B8 - фильтры полос пропускания свыше 10 МГц;
-
- FSW-B13 - дополнительный фильтр высокой частоты;
-
- FSW-B24 - встроенный предусилитель;
-
- FSW-B28/B40/B80/B160/B512 - полосы анализа 28 МГц, 40 МГц, 80 МГц, 160 МГц или 512 МГц;
-
- FSW-K6 - измерения параметров радиоимпульсных сигналов;
-
- FSW-K7 - измерения параметров аналоговой модуляции;
-
- FSW-K30 - измерения параметров коэффициента шума и усиления;
-
- FSW-K40 - измерения фазового шума;
-
- FSW-K70 - измерения параметров цифровой модуляции.
Общий вид анализаторов спектра FSW43 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа

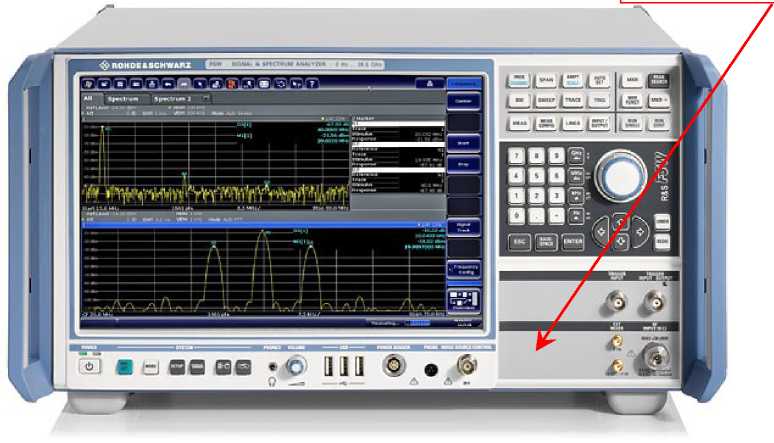

Рисунок 1 - Общий вид средства измерений

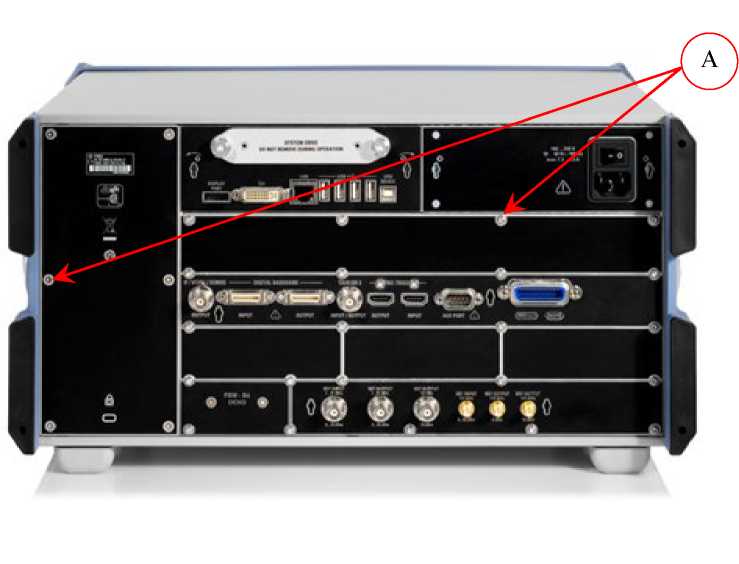

Рисунок 2 - Схема пломбировки от несанкционированного доступа (А)
Для управления режимами работы анализаторов спектра FSW43 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее ПО) «FSW Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра FSW43 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FSW Firmware |
|
Номер версии (идентификационный номер) ПО |
1.60 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот (f), Гц: |
от 2 до 43,5 •IO9 |
|
Частота опорного генератора, Гц |
1-106 |
|
Пределы допускаемой основной относительной погрешности воспроизведения частоты опорного генератора Зоп:
|
±1 •IO-7 ±3-10-8 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения частоты опорного генератора в рабочем диапазоне температур:
|
±1-10-7 ±1-10-9 |
|
Пределы допускаемой абсолютной погрешности измерений частоты (£вм) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) |
+(5оп • fra + R) |
|
Разрешение частотомера (R), Гц |
0,001 |
|
Полоса обзора, Гц |
0; от 10 до полного диапазона частот |
|
Пределы допускаемой относительной погрешности установки полосы обзора, % |
±0,1 |
|
Диапазон перестройки фильтров полосы пропускания ПЧ, Гц:
|
от 1 до 1-106 2-106, 5-106, 8-106 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности установки ширины полосы пропускания ПЧ по уровню минус 3 дБ, % |
±3 |
|
Уровень фазовых шумов на частоте 640 МГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более: | |
|
100 Гц |
-100 |
|
1 кГц |
-125 |
|
10 кГц |
-134 |
|
100 кГц |
-136 |
|
1 МГц |
-145 |
|
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более |
5:1 |
|
Диапазон перестройки полос видеофильтра, Гц: - штатно с шагом 1-2-3-5 |
от 1 до Г106 |
|
- дополнительно с опцией FSW-B8 |
2406, 2,8406, 4406, 8406 |
|
Средний уровень собственных шумов, приведённый к полосе пропускания 1 Гц, дБ (1 мВт), не более: | |
|
2 Гц < f < 100 Гц |
-110 |
|
100 Гц < f < 1 кГц |
-120 |
|
1 кГц < f < 9 кГц с включённым ЖИГ-фильтром |
-135 |
|
9 кГц < f < 1 МГц |
-145 |
|
1 МГц < f < 1 ГГц |
-149 |
|
1 ГГц < f < 3 ГГц |
-151 |
|
1 ГГц < f < 3 ГГц |
-154 |
|
3 ГГц < f < 8 ГГц |
-151 |
|
8 ГГц < f < 13,6 ГГц |
-150 |
|
13,6 ГГц < f < 18 ГГц |
-149 |
|
18 ГГц < f < 25 ГГц |
-147 |
|
25 ГГц < f < 34 ГГц |
-143 |
|
34 ГГц < f < 40 ГГц |
-140 |
|
40 ГГц < f < 43,5 ГГц с отключённым ЖИГ-фильтром |
-138 |
|
8 ГГц < f < 13,6 ГГц |
-152 |
|
13,6 ГГц < f < 18 ГГц |
-151 |
|
18 ГГц < f < 25 ГГц |
-149 |
|
25 ГГц < f < 34 ГГц |
-147 |
|
34 ГГц < f < 40 ГГц |
-144 |
|
40 ГГц < f < 43,5 ГГц |
-142 |
|
1 |
2 |
|
Средний уровень собственных шумов, приведённый к полосе пропускания 1 Гц с опцией встроенного предусилителя FSW-B24, дБ (1 мВт), не более: | |
|
2 Гц < f < 100 Гц |
-110 |
|
100 Гц < f < 1 кГц |
-120 |
|
1 кГц < f < 9 кГц с включенным ЖИГ-фильтром и отключённым предусилителем |
-135 |
|
9 кГц < f < 1 МГц |
-145 |
|
1 МГц < f < 1 ГГц |
-149 |
|
1 ГГц < f < 3 ГГц |
-150 |
|
3 ГГц < f < 8 ГГц |
-150 |
|
8 ГГц < f < 13,6 ГГц |
-148 |
|
13,6 ГГц < f < 18 ГГц |
-147 |
|
18 ГГц < f < 25 ГГц |
-145 |
|
25 ГГц < f < 34 ГГц |
-140 |
|
34 ГГц < f < 40 ГГц |
-137 |
|
40 ГГц < f < 43,5 ГГц с отключённым ЖИГ-фильтром и предусилителем |
-135 |
|
8 ГГц < f < 13,6 ГГц |
-150 |
|
13,6 ГГц < f < 25 ГГц |
-149 |
|
25 ГГц < f < 25 ГГц |
-147 |
|
25 ГГц < f < 34 ГГц |
-144 |
|
34 ГГц < f < 40 ГГц |
-141 |
|
40 ГГц < f < 43,5 ГГц с включенным ЖИГ-фильтром и предусилителем |
-139 |
|
100 кГц < f < 1 МГц |
-160 |
|
1 МГц < f < 3 ГГц |
-165 |
|
3 ГГц < f < 8 ГГц |
-162 |
|
8 ГГц < f < 18 ГГц |
-162 |
|
18 ГГц < f < 26,5 ГГц |
-161 |
|
26,5 ГГц < f < 40 ГГц |
-160 |
|
40 ГГц < f < 43,5 ГГц |
-157 |
|
Улучшение собственных шумов с помощью математической коррекции, дБ |
до 13 |
|
Диапазон измеряемых уровней, дБ (1 мВт) |
от (средний уровень |
|
собственных шумов +3) до 30 | |
|
Пределы допускаемой погрешности измерений уровня сигнала минус 10 дБ (1 мВт) на частоте 64 МГц (опорный уровень минус 10 дБ (1 мВт), ослабление входного аттенюатора 10 дБ, полоса пропускания RBW = 10 кГц), дБ, не более: |
±0,2 |
|
1 |
2 |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 64 МГц, дБ, не более: с включённым ЖИГ-фильтром: | |
|
ослабление входного аттенюатора 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключён | |
|
2 Гц < f < 9 кГц |
1 |
|
9 кГц < f < 10 МГц |
0,45 |
|
10 МГц < f < 3,6 ГГц |
0,3 |
|
3,6 ГГц < f < 8 ГГц |
0,5 |
|
8 ГГц < f < 22 ГГц |
1,5 |
|
22 ГГц < f < 26,5 ГГц |
2 |
|
26,5 ГГц < f < 43,5 ГГц |
2,5 |
|
любое ослабление входного аттенюатора | |
|
2 Гц < f < 9 кГц |
1 |
|
9 кГц < f < 3,6 ГГц |
0,6 |
|
3,6 ГГц < f < 8 ГГц |
0,8 |
|
8 ГГц < f < 22 ГГц |
2 |
|
22 ГГц < f < 26,5 ГГц |
2,5 |
|
26,5 ГГц < f < 43,5 ГГц |
3 |
|
ослабление входного аттенюатора < 20 дБ и предусилитель включён | |
|
10 МГц < f < 3,6 ГГц |
0,6 |
|
3,6 ГГц < f < 8 ГГц |
0,8 |
|
8 ГГц < f < 22 ГГц |
2 |
|
22 ГГц < f < 26,5 ГГц |
2,5 |
|
26,5 ГГц < f < 43,5 ГГц |
3 |
|
с выключенным ЖИГ-фильтром: | |
|
ослабление входного аттенюатора 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключен | |
|
8 ГГц < f < 22 ГГц |
1,5 |
|
22 ГГц < f < 26,5 ГГц |
2 |
|
26,5 ГГц < f < 43,5 ГГц |
2,5 |
|
любое ослабление входного аттенюатора | |
|
8 ГГц < f < 22 ГГц |
2 |
|
22 ГГц < f < 26,5 ГГц |
2,5 |
|
26,5 ГГц < f < 43,5 ГГц |
3 |
|
ослабление входного аттенюатора < 20 дБ и предусилитель включён | |
|
8 ГГц < f < 22 ГГц |
2 |
|
22 ГГц < f < 26,5 ГГц |
2,5 |
|
26,5 ГГц < f < 43,5 ГГц |
3 |
|
Диапазон установки ослабления входного аттенюатора с шагом перестройки 1 дБ, дБ |
от 0 до 79 |
|
Пределы допускаемой погрешности измерений уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ, не более |
±0,2 |
|
1 |
2 |
|
Пределы допускаемой погрешности измерений уровня из-за переключения полосы пропускания (RBW) относительно RBW=10 кГц, дБ, не более |
±0,1 |
|
Пределы допускаемой погрешности измерений уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), дБ, не более: | |
|
в диапазоне от 0 до минус 70 дБ |
±0,1 |
|
в диапазоне от минус 70 до минус 90 дБ |
±0,2 |
|
Пределы допускаемой погрешности измерений уровня в диапазоне от минус 70 до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ослаблении входного аттенюатора 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе и ЖИГ-фильтре, при уровне доверительной вероятности 95 %, дБ, не более: | |
|
9 кГц < f < 10 МГц |
±0,37 |
|
10 МГц < f < 3,6 ГГц |
±0,27 |
|
3,6 ГГц < f < 8 ГГц |
±0,37 |
|
8 ГГц < f < 22 ГГц |
±1,4 |
|
22 ГГц < f < 26,5 ГГц |
±1,7 |
|
26,5 ГГц < f < 43,5 ГГц |
±2,5 |
|
Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка, при сдвиге по частоте не менее 5*RBW и ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более: | |
|
с выключенным предусилителем Lсмес = минус 15 дБ (1 мВт): | |
|
f < 10 МГц |
-86 |
|
10 МГц < f < 1 ГГц |
-80 |
|
1 ГГц < f < 3 ГГц |
-70 |
|
3 ГГц < f < 8 ГГц |
-64 |
|
8 ГГц < f < 13,6 ГГц |
-46 |
|
13,6 ГГц < f < 40 ГГц |
-50 |
|
с включенным предусилителем Lсмес = минус 55 дБ (1 мВт): | |
|
f < 10 МГц |
- |
|
10 МГц < f < 1 ГГц |
-100 |
|
1 ГГц < f < 3 ГГц |
-90 |
|
3 ГГц < f < 8 ГГц |
-70 |
|
8 ГГц < f < 13,6 ГГц |
-70 |
|
13,6 ГГц < f < 40 ГГц |
-70 |
Окончание таблицы 2
|
1 |
2 |
|
Уровень помех, обусловленных гармоническими искажениями 2-го порядка, при ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более: | |
|
с выключенным предусилителем Lсмес = минус 5 дБ (1 мВт): | |
|
1 МГц < f < 50 МГц |
-50 |
|
50 МГц < f < 500 МГц |
-50 |
|
500 МГц < f < 1,5 ГГц |
-52 |
|
500 МГц < f < 1,5 ГГц (с опцией FSW-B13) |
-57 |
|
1,5 ГГц < f < 4 ГГц |
-67 |
|
4 ГГц < f < 21,75 ГГц |
-70 |
|
с включенным предусилителем Lсмес = минус 50 дБ (1 мВт): | |
|
1 МГц < f < 50 МГц |
- |
|
50 МГц < f < 500 МГц |
-60 |
|
500 МГц < f < 1,5 ГГц |
-60 |
|
500 МГц < f < 1,5 ГГц (с опцией FSW-B13) |
-60 |
|
1,5 ГГц < f < 4 ГГц |
-60 |
|
4 ГГц < f < 21,75 ГГц |
-60 |
|
Уровень подавления каналов приёма зеркальных частот и прочих паразитных каналов при включённом ЖИГ-фильтре, дБ (1 мВт), не более |
-90 |
|
Уровень остаточных сигналов комбинационных частот при ослаблении входного аттенюатора 0 дБ, дБ (1 мВт), не более: | |
|
f < 1 МГц |
-90 |
|
1 МГц < f < 8900 МГц |
-110 |
|
f > 8900 МГц |
-100 |
|
КСВН входа (ослабление входного аттенюатора 10 дБ) в диапазоне частот, не более: | |
|
f < 18 ГГц |
1,5 |
|
18 ГГц < f < 40 ГГц |
2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Полоса анализа сигнала (при выключенном ЖИГ-фильтре), МГц | |
|
штатно |
10 |
|
с опцией FSW-B28 |
28 |
|
с опцией FSW-B40 |
40 |
|
с опцией FSW-B80 |
80 |
|
с опцией FSW-B160 |
160 |
|
с опцией FSW-B512 |
512 |
|
Параметры электрического питания:
|
от 100 до 240 55 ± 5 |
Окончание таблицы 3
|
1 |
2 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
462x240x504 |
|
Масса (без опций), кг, не более |
21 |
|
Рабочие условия эксплуатации:
|
от +5 до +50 от 40 до 90 от 84 до 106,7 |
наносится на переднюю панель анализаторов спектра FSW43 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность анализаторов спектра
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
FSW43 |
1 шт. |
|
Опция опорного генератора повышенной точности |
FSW-B4 |
по отдельному заказу |
|
Опция фильтров полос пропускания свыше 10 МГц |
FSW-B8 |
по отдельному заказу |
|
Опция дополнительных фильтров высокой частоты |
FSW-B13 |
по отдельному заказу |
|
Опция встроенного предусилителя |
FSW-B24 |
по отдельному заказу |
|
Опция полосы анализа 28 МГц |
FSW-B28 |
по отдельному заказу |
|
Опция полосы анализа 40 МГц |
FSW-B40 |
по отдельному заказу |
|
Опция полосы анализа 80 МГц |
FSW-B80 |
по отдельному заказу |
|
Опция полосы анализа 160 МГц |
FSW-B160 |
по отдельному заказу |
|
Опция полосы анализа 512 МГц |
FSW-B512 |
по отдельному заказу |
|
Опция измерения параметров радиоимпульсных сигналов |
FSW-K6 |
по отдельному заказу |
|
Опция измерения параметров аналоговой модуляции |
FSW-K7 |
по отдельному заказу |
|
Опция измерения параметров коэффициента шума и усиления |
FSW-K30 |
по отдельному заказу |
|
Опция измерения фазового шума |
FSW-K40 |
по отдельному заказу |
|
Опция измерения параметров цифровой модуляции |
FSW-K70 |
по отдельному заказу |
|
Комплект ЗИП |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 1893-2013 |
1 экз. |
осуществляется по документу «Анализаторы спектра FSW43. Методика поверки», МП РТ 1893-2013, утвержденному ФБУ «Ростест-Москва» «28» марта 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- анализатор источников сигналов R&S FSUP8 (регистрационный номер в Федеральном информационном фонде 37175-08);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (регистрационный номер в
Федеральном информационном фонде 43642-10);
- векторный анализатор электрических цепей ZVA40 (регистрационный номер в Федеральном информационном фонде 37174-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSW43Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовительФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительОбщество с ограниченной ответственностью ООО «РОДЕ и ШВАРЦ РУС»
ООО «РОДЕ и ШВАРЦ РУС»
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-3560 Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«26» марта 2020 г.
М.п.
