ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии ^от « _ _ »   с__1_тря_____^{2024 г}.     _^2^03

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Спектрометр атомно-абсорбционный

PinAAcl e 900F

Е

93143-24

PFBS23021001

PerkinElmer Singapore Pte Ltd, Сингапур

PerkinElmer Inc., США

ОС

МП 009.Д4-24 «ГСИ. Спектрометр атом-но-абсорбционный PinAAcle 900F. Методика поверки»

1 год

Общество с ограниченной ответственностью «ИнПро- Тех» (ООО «ИнПроТех»), г. Санкт-Петербург

ФГБУ «ВНИИОФИ», г. Москва

14.05.2024

2.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-53

Е

93144-24

1, 2, 3, 4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань

ООО «Метро-КонТ», г. Казань

30.05.2024

поверки»

3.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

93145-24

1, 2, 3, 4, 5, 6

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

30.05.2024

4.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

93146-24

модификация РГС-53 №№1, 2, 4; модификация РГС-73 №3

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

30.05.2024

5.

Резервуары стальные вертикальные цилиндрические

РВСП- 30000

Е

93147-24

101, 102, 103, 104

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская обл., г. Ангарск

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская обл., г. Ангарск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская обл., г. Ангарск

ООО ИК «СИБИН-ТЕК», г. Москва

19.04.2024

6.

Резервуары стальные вертикальные цилиндрические

РВСП- 20000

Е

93148-24

718, 721

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-

5 лет

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК»), Иркутская

ООО ИК «СИБИН-ТЕК», г. Москва

19.04.2024

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93143-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометр атомно-абсорбционный PinAAcle 900F

Назначение средства измерений

Спектрометр атомно-абсорбционный PinAAcle 900F (далее - спектрометр) предназначен для измерений концентрации различных элементов в жидких средах.

Описание средства измерений

Принцип действия спектрометра основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.

Конструктивно спектрометр представляет собой модульный настольный прибор, состоящий из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.

Атомизация проб проводится в пламенном атомизаторе. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: «ацетилен - воздух», «ацетилен - закись азота».

Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.

В состав оптической части спектрометра входят восемь ламповых держателей со встроенными блоками питания для восьми ламп с полым катодом (HCL) или двух безэлектродных газоразрядных ламп (EDL) и шести ламп с полым катодом (HCL).

Спектрометр может работать в следующих режимах:

• —  атомно-абсорбционный с непосредственным вводом пробы в пламя;

• —  атомно-абсорбционный с ртутно-гидридным генератором;

• —  атомно-эмиссионный.

Спектрометр оснащен дейтериевым корректором фона и распылителем.

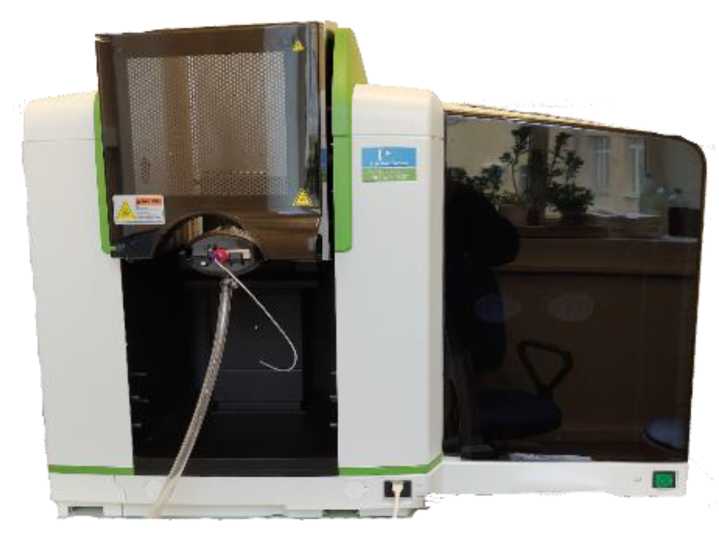

Общий вид спектрометра представлен на рисунке 1.

Пломбирование спектрометра не предусмотрено. Конструкция спектрометров ограничивает физический доступ к частям спектрометра, влияющим на первичную измерительную информацию, и местам настройки и регулировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер состоит из латинских букв и арабских цифр (серийный номер PFBS23021001), нанесен методом цифровой лазерной печати на шильдик, расположенный на задней стороне спектрометра (рисунок 2).

P^ktnElmer-         -

PinAActeSCCf Atomic Aitsorption

Part Mo N3200051

BSlirrifiill!.

SWalM, PFBS2J021001 «IIIUIIIU lUHUHiCniXfP JKMitl

Программное обеспечение

В спектрометре используется программное обеспечение «Syngistix^TM for AA», предназначенное для настройки, сбора и хранения аналитических данных, оптимизации параметров спектрометра.

Несанкционированный доступ к программному обеспечению исключён. Программное обеспечение является защищенным, при входе в программное обеспечение «Syngistix^TM for AA» каждому пользователю необходимо ввести логин и пароль. При помощи системы управления правами доступа возможно делегирование прав на изменение только определенных настроек анализа для каждого индивидуального пользователя. Никакие изменения исходного кода программы невозможны.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SyngistixTM for AA
Номер версии (идентификационный номер) ПО, не ниже	4.0.1
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Характеристические концентрации, мкг/дм3, не более медь цинк	80 30
Предел обнаружения элементов по критерию 3 с, мкг/дм3, не более медь (Х= 324,75 нм)	4,0
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации элементов, %: медь (Х= 324,75 нм) цинк (Х= 213,86 нм)	2,0 2,0

Таблица 3 - Основные технические

Наименование характеристики	Значение
Спектральный диапазон, нм	от 184 до 900
Спектральная ширина щели, нм	0,2; 0,7; 2,0
Параметры электрического питания:
- напряжение переменного тока, В	от 220 до 240
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, кВ • А, не более	0,8
Габаритные размеры спектрометра, мм, не более:
- высота	730
- ширина	680
- длина	950
Масса спектрометра, кг, не более	94
Условия эксплуатации:
- температура окружающей среды, оС	от +10 до +35
- относительная влажность, %,	от 20 до 80
- атмосферное давление, мм рт. ст.	от 725 до 796

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрометр атомно-абсорбционный	PinAAcle 900F	1 шт.
Компьютер		1 шт.
Цифровой носитель		1 шт.
Набор для установки		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Выполнение анализов» документа «Спектрометр атомноабсорбционный PinAAcle 900F Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов».

Правообладатель

«PerkinElmer Inc.», США

Адрес: USA, MA 02451, 940 Winter Street Waltham Телефон: +1 (781) 663-6900

E-mail: info@perkinelmer.com

Web-сайт: www.perkinelmer.com

Изготовитель

«PerkinElmer Singapore Pte Ltd», Сингапур

Адрес: 2 Tukang Innovation Grove #04-01 Singapore 618305

JTC MedTechHub @ MedTech Park Телефон: +65 6868 1688

E-mail: info@perkinelmer.com Web-сайт: www.perkinelmer.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)

ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93144-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-53

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-53 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 53 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта

патрубки.

Заводские номера резервуаров в арабских цифр, нанесены типографским крепится к люку резервуара.

Резервуары РГС-53 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №137, ООО «ТАИФ-НК АЗС» по адресу: 422701, Республика Татарстан, Высокогорский р-н, Высокая Гора Промышленная зона тер, зд. 45А.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

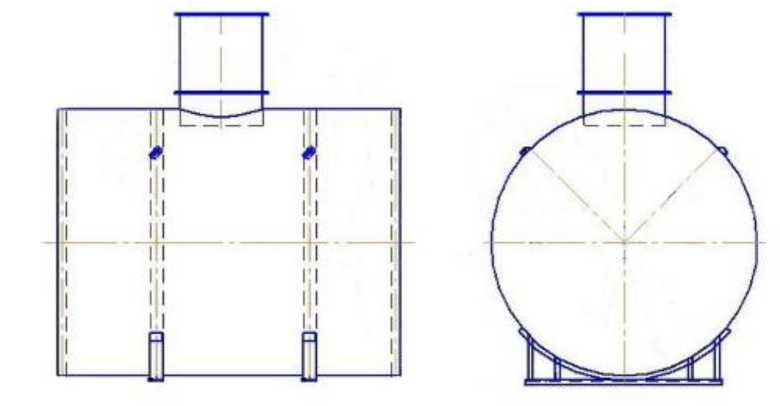

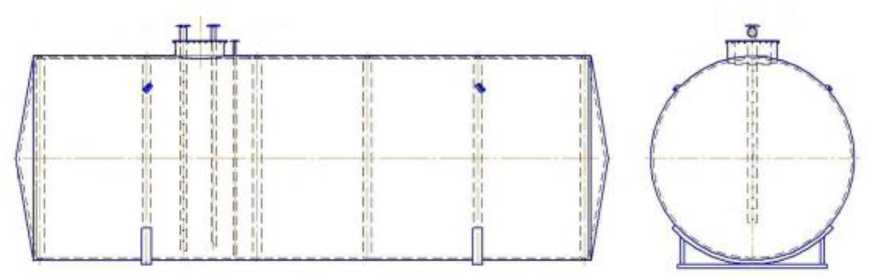

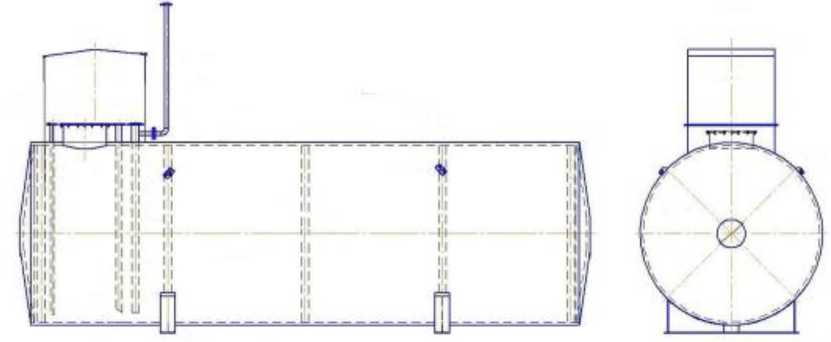

Рисунок 1 - Эскиз общего вида резервуаров

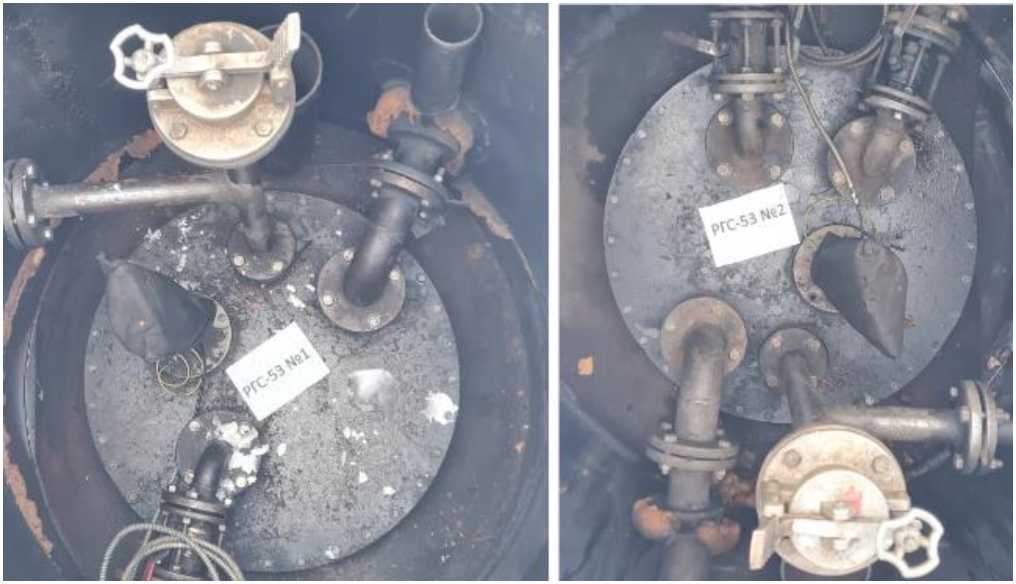

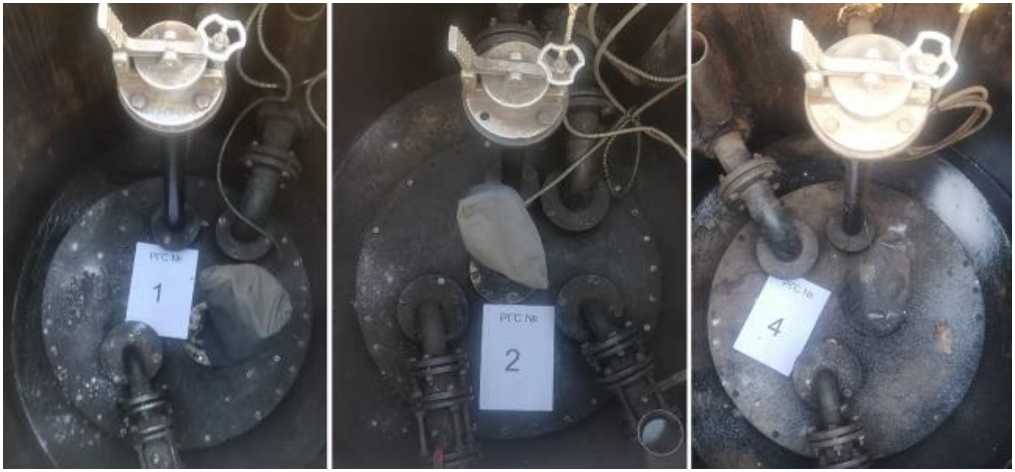

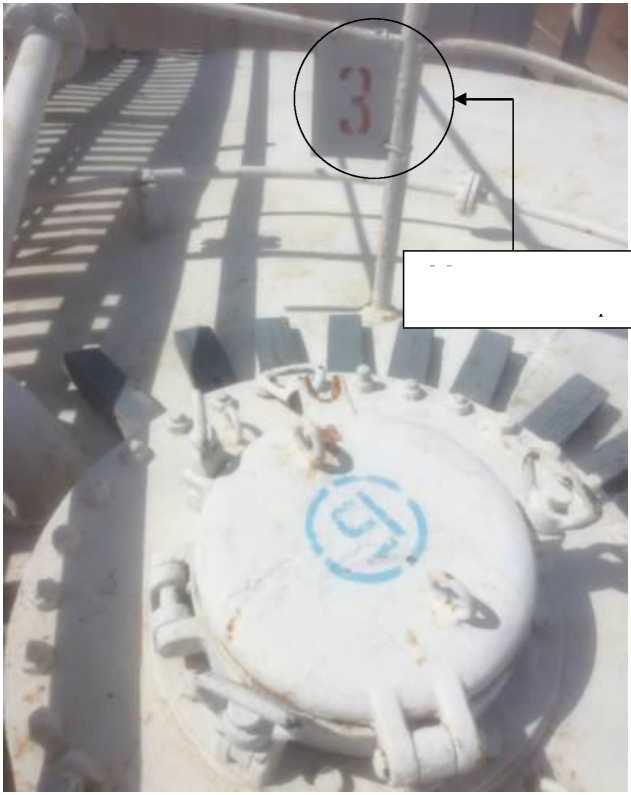

Рисунок 2 - Горловины резервуаров РГС-53 зав.№№ 1, 2

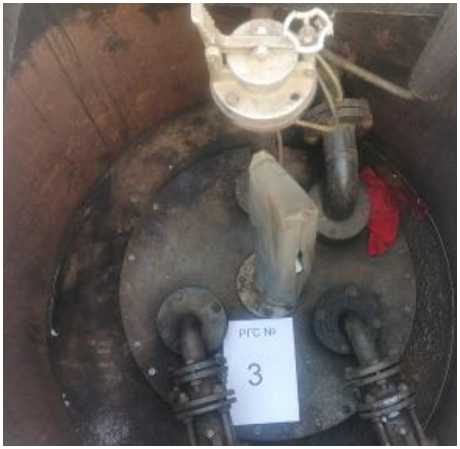

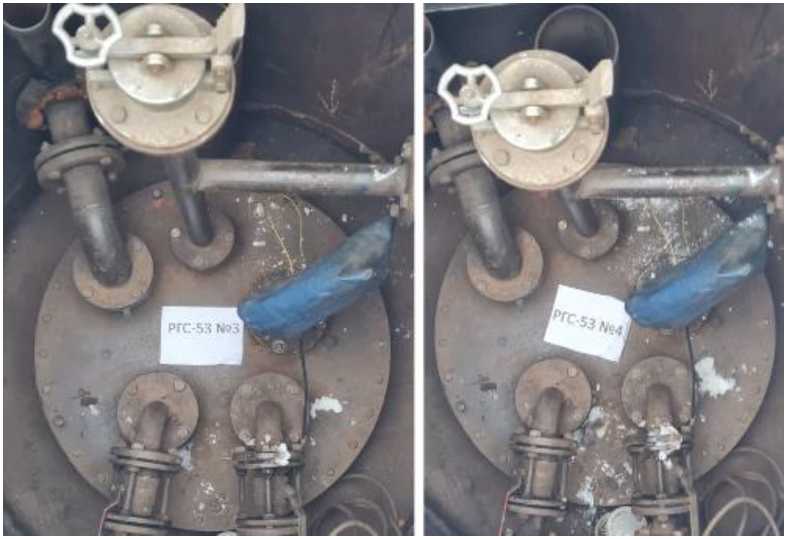

Рисунок 3 - Горловины резервуаров РГС-53 зав.№№ 3, 4

Пломбирование резервуаров РГС-53 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	53
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-53	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. № 1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93145-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта патрубки.

Заводские номера резервуаров в арабских цифр, нанесены типографским крепится к люку резервуара.

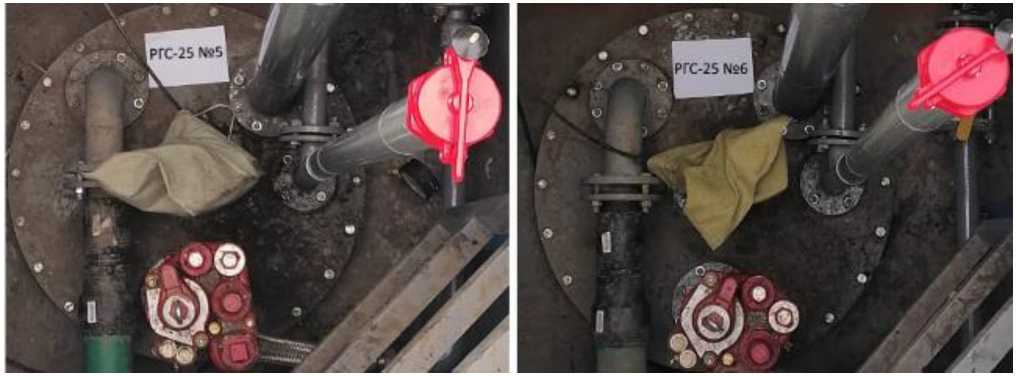

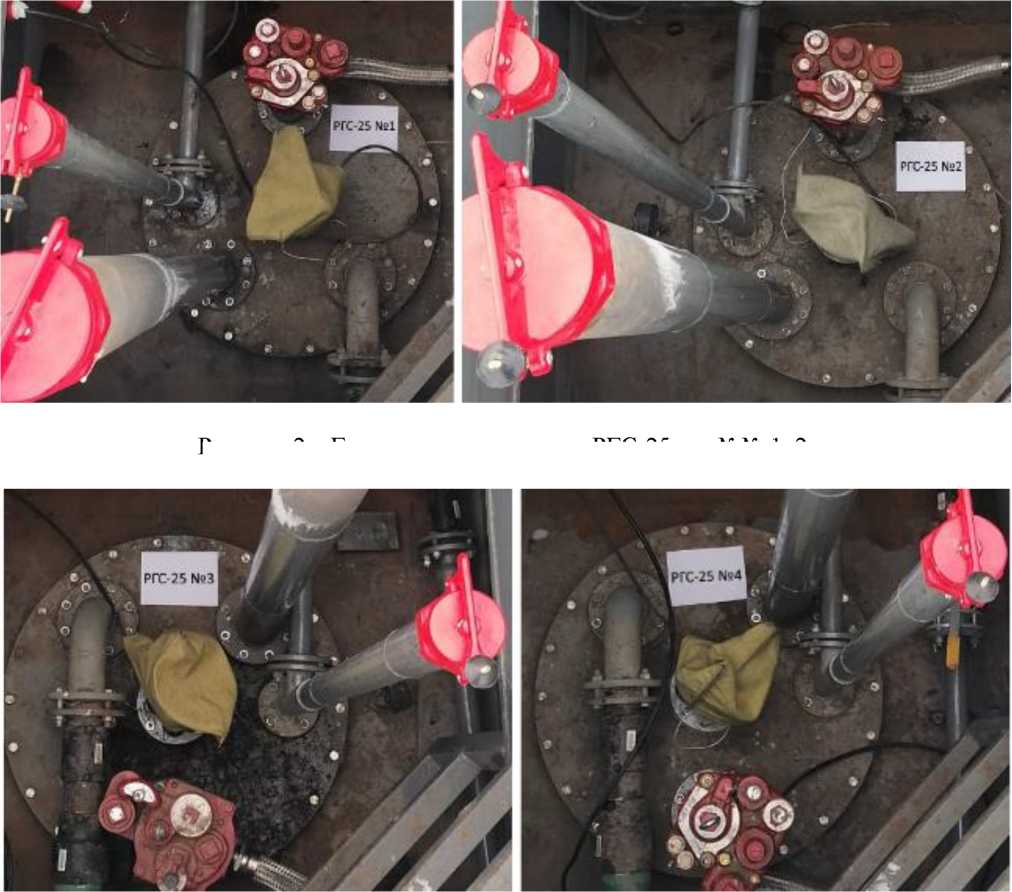

Резервуары РГС-25 с заводскими

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. № 1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93146-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-53 с заводскими номерами 1, 2, 4, РГС-73 с заводским номером 3.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-53 с заводскими номерами 1, 2, 4, РГС-73 с заводским номером 3 расположены на территории АЗС №145, ООО «ТАИФ-НК АЗС» по адресу: 420087, Республика Татарстан, г. Казань, ул. Родины, 43Б.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-53 зав.№№ 1, 2, 4

Рисунок 3 - Горловина резервуара РГС-73 зав.№3

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	РГС-53	РГС-73
Номинальная вместимость, м3	53	73
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-53	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-73	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. № 1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93147-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-30000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические

(далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные оборудованные приемо-раздаточными патрубками теплоизоляционным и плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-30000 с заводскими №№ 101, 102, 103, 104 расположены: Иркутская обл., г. Ангарск, АО «АНХК», Второй промышленный массив, квартал ТП, Цех 2.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-4.

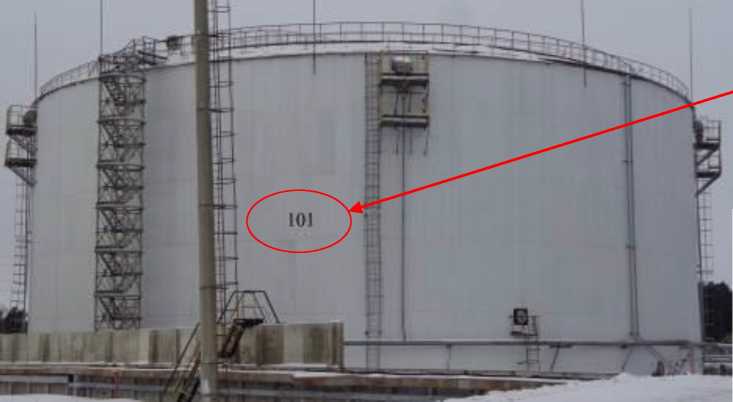

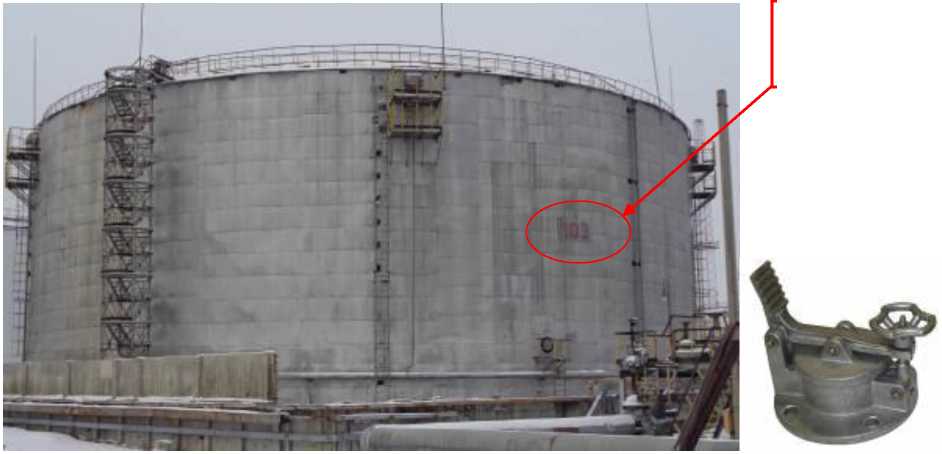

Место нанесения

заводского номера

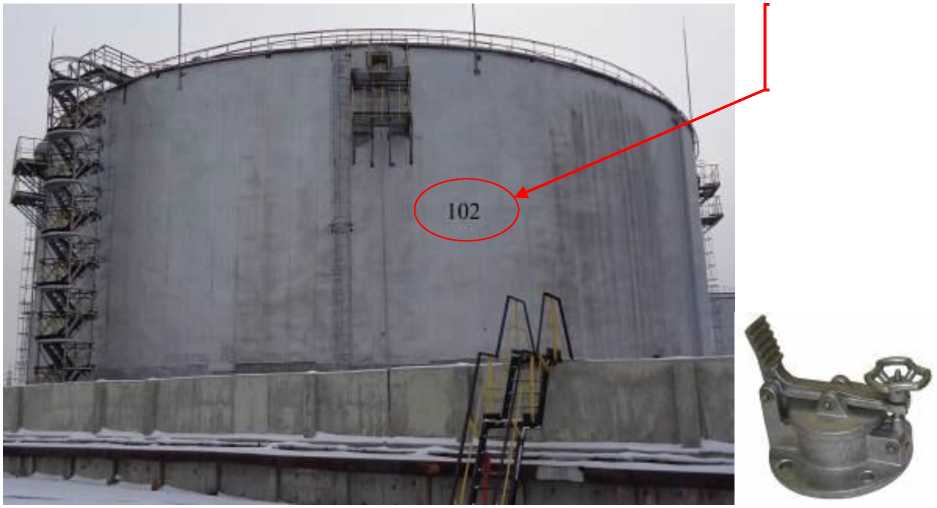

Рисунок 2 - Общий вид резервуара и замерного люка РВСП-30000 зав. № 102

Место нанесения

заводского номера

Рисунок 3 - Общий вид резервуара и замерного люка РВСП-30000 зав. № 103

Место нанесения заводского номера

Рисунок 4 - Общий вид резервуара и замерного люка РВСП-30000 зав. № 104

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	30000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-30000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК») ИНН 3801009466

Юридический адрес: 665800, Иркутская обл., г. Ангарск, НП. Первый промышленный массив, кв-л 63 (Первый промышленный массив тер.), д. 2

Изготовитель

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК») ИНН 3801009466

Адрес: 665800, Иркутская обл., г. Ангарск, НП. Первый промышленный массив, кв-л 63 (Первый промышленный массив тер.), д. 2

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93148-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-20000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические

(далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные оборудованные приемо-раздаточными патрубками теплоизоляционным и плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-20000 с заводскими №№ 718, 721 расположены: Иркутская обл., г. Ангарск, АО «АНХК», Второй промышленный массив, квартал ТП, Цех 2.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

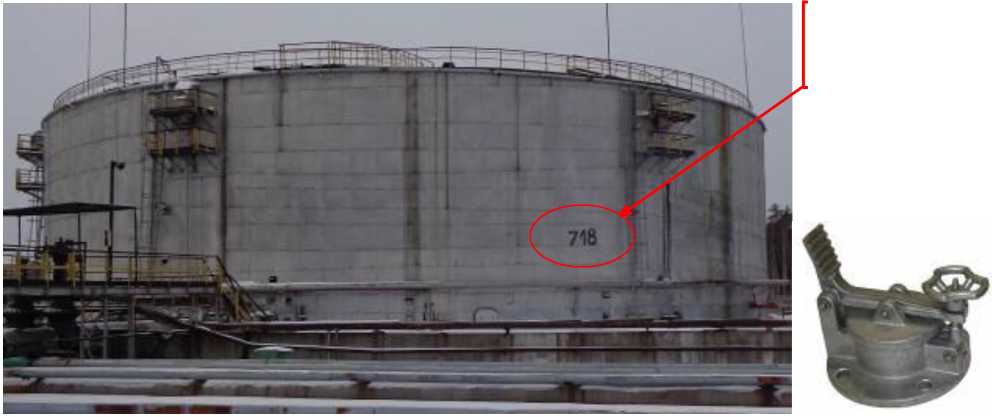

Общий вид резервуаров и замерных люков представлен на рисунке 1-2.

Место нанесения заводского номера

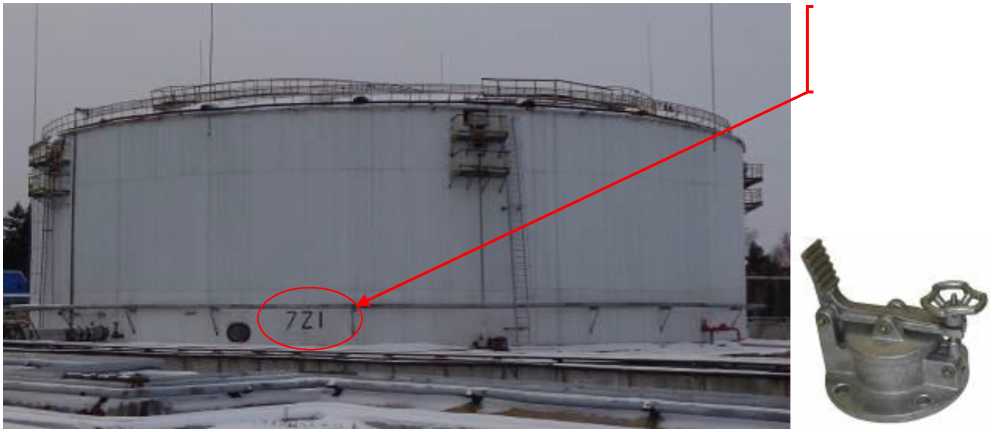

Рисунок 2 - Общий вид резервуара и замерного люка РВСП-20000 зав. № 721

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-20000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК») ИНН 3801009466

Юридический адрес: 665800, Иркутская обл., г. Ангарск, НП. Первый промышленный массив, кв-л 63 (Первый промышленный массив тер.), д. 2

Изготовитель

Акционерное общество «Ангарская нефтехимическая компания» (АО «АНХК») ИНН 3801009466

Адрес: 665800, Иркутская обл., г. Ангарск, НП. Первый промышленный массив, кв-л 63 (Первый промышленный массив тер.), д. 2

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93149-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741

Назначение средства измерений

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-741 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом

К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5. Танки расположены на нефтеналивной барже ТН-741 проекта 866.

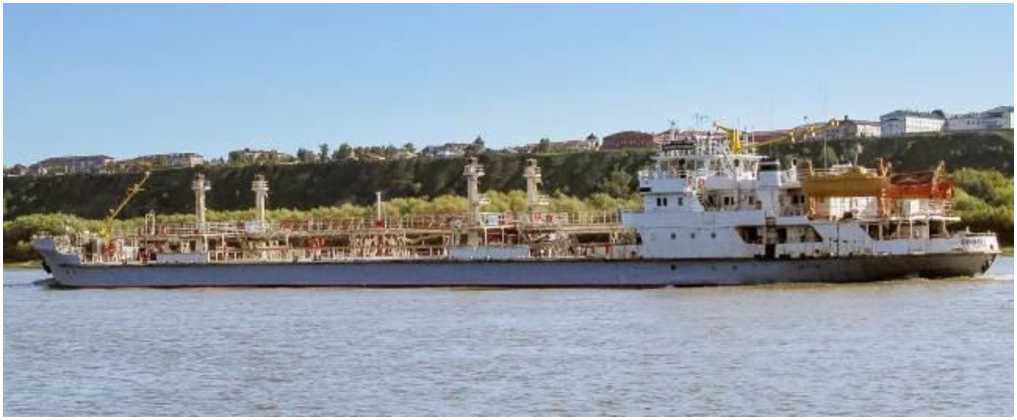

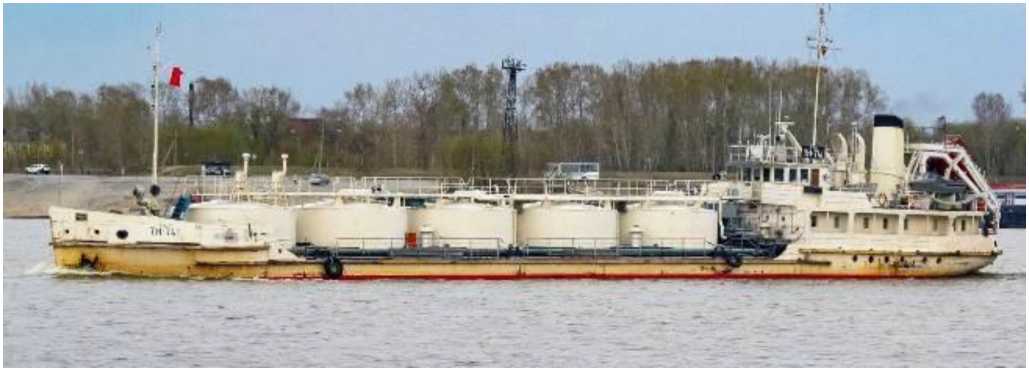

Общий вид танкера ТН-741 представлен на рисунке 1.

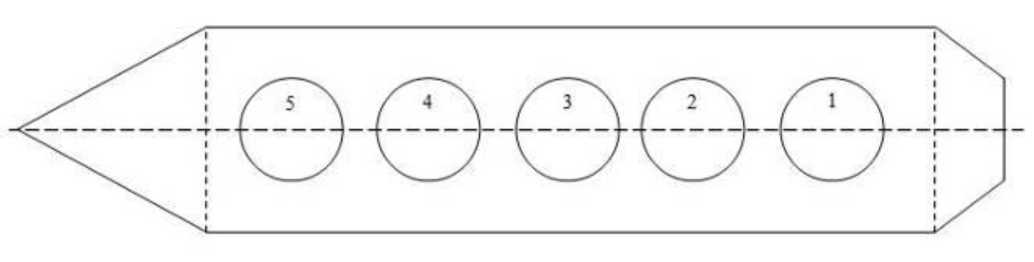

Схематичное расположение танков на нефтеналивной барже ТН-741 представлено на рисунке 2.

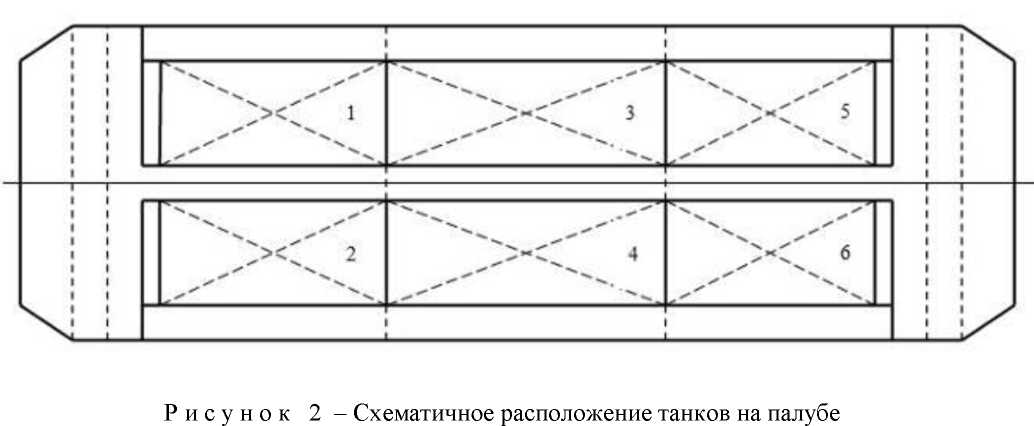

Рисунок 2- Схематичное расположение танков

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на номерные таблички танков, закрепленные на ограждении танка, методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

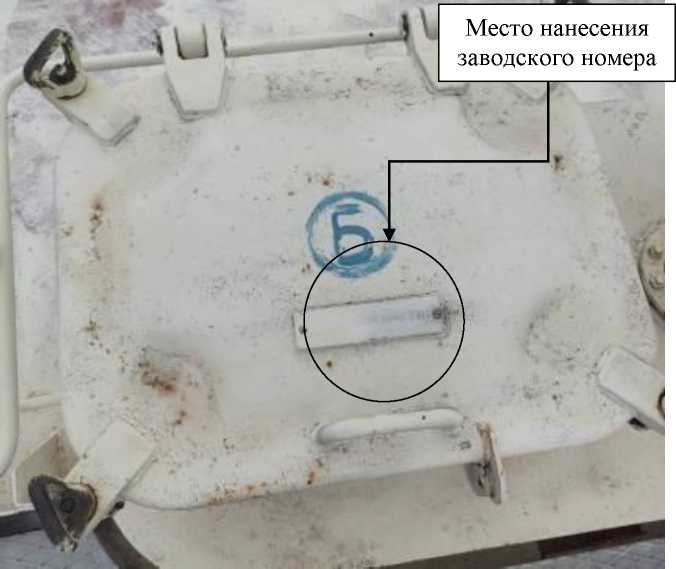

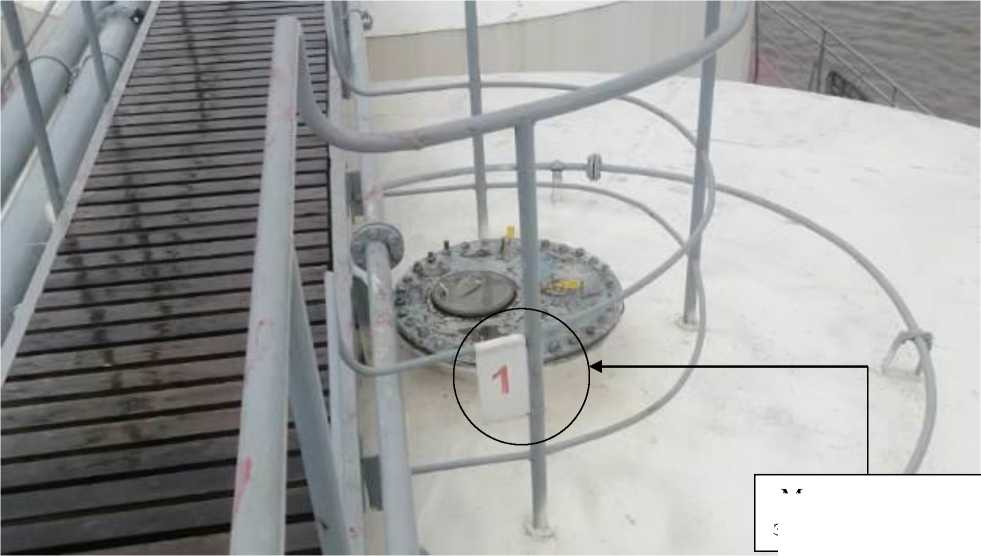

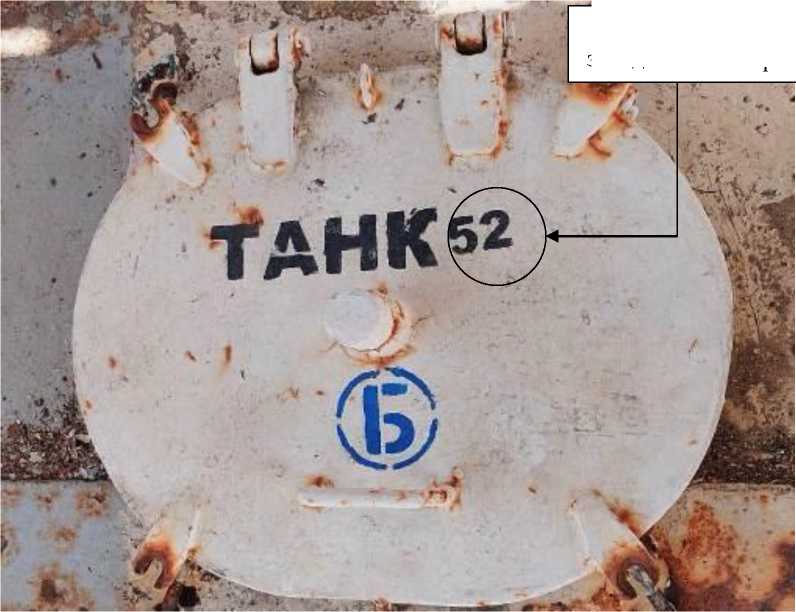

Место нанесения заводского номера

Рисунок 3- Общий вид замерного люка и места нанесения заводского номера

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Т а б л и ц а 1 -

Наименование характеристики	Значение
Диапазон вместимости, м^	от 5 до 145
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %	± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар (танк) стальной вертикальный цилиндрический	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Тюменский судостроительный завод

Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Изготовитель

Тюменский судостроительный завод (изготовлены в 1972 г.)

Адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93150-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-736

Назначение средства измерений

Резервуары (танки) стальные вертикальные цилиндрический танкера ТН-736 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом

К танкам данного типа относятся танки с заводскими номерами Танки расположены на нефтеналивной барже ТН-736 проекта 866М.

Общий вид танкера ТН-736 представлен на рисунке 1.

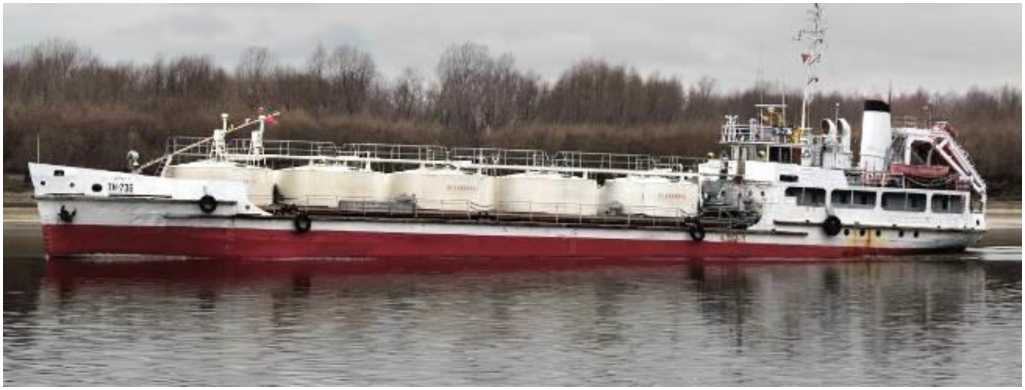

Схематичное расположение танков на нефтеналивной барже ТН-736 представлено на рисунке 2.

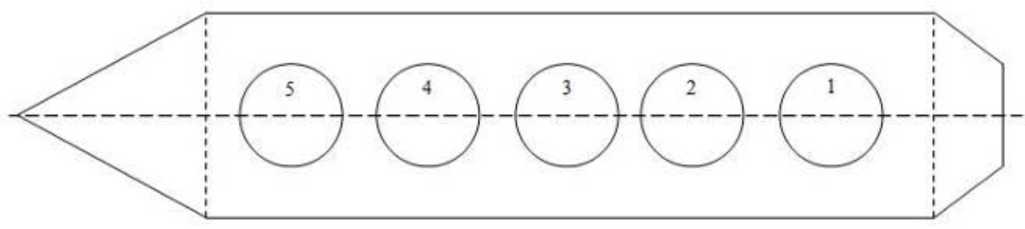

Рисунок 2- Схематичное расположение танков

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на номерные таблички танков, закрепленные на ограждении танка, методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

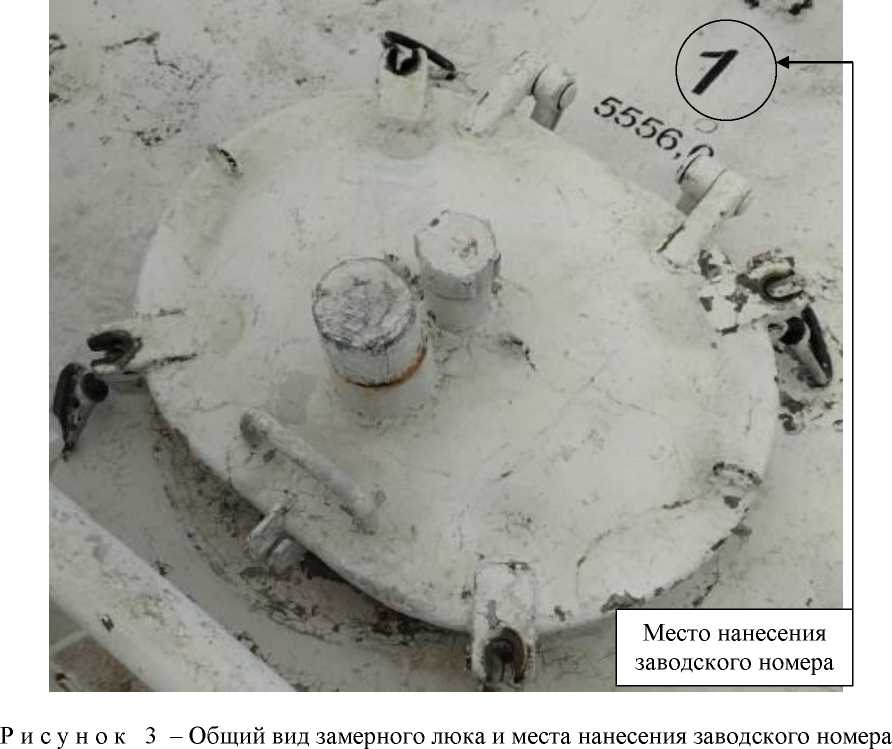

Рисунок 3- Общий вид замерного люка и место нанесения заводского номера

Место нанесения заводского номера

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Т а б л и ц а 1 -

Наименование характеристики	Значение
Диапазон вместимости, м^	от 5 до 140
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %	± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар (танк) стальной вертикальный цилиндрический	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Тюменский судостроительный завод

Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Изготовитель

Тюменский судостроительный завод (изготовлены в 1972 г.)

Адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93151-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727

Назначение средства измерений

Резервуары (танки) стальные вертикальные цилиндрические танкера ТН-727 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом

К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5. Танки расположены на нефтеналивной барже ТН-727 проекта 866.

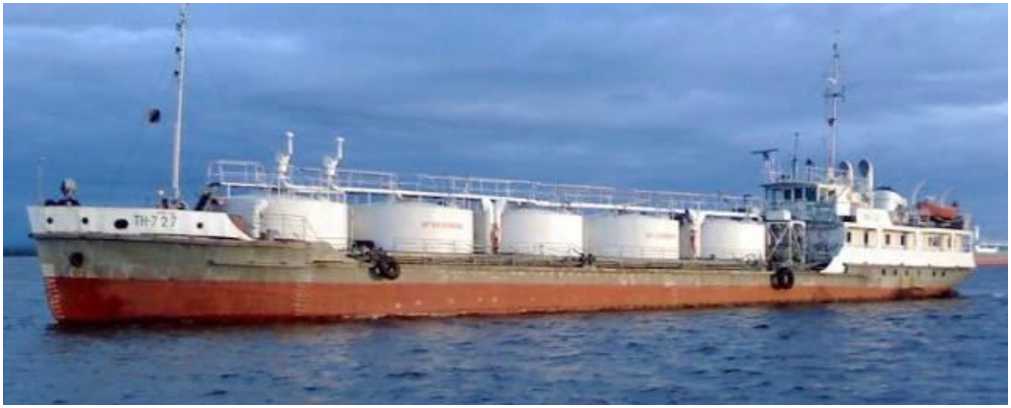

Общий вид танкера ТН-727 представлен на рисунке 1.

Схематичное расположение танков на нефтеналивной барже ТН-727 представлено на рисунке 2.

Рисунок 2- Схематичное расположение танков

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на корпус танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Т а б л и ц а 1 -

Наименование характеристики	Значение
Диапазон вместимости, м^	от 5 до 145
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %	± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар (танк) стальной вертикальный цилиндрический	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Тюменский судостроительный завод

Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Изготовитель

Тюменский судостроительный завод (изготовлены в 1970 г.)

Адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93152-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14

Назначение средства измерений

Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6. Танки расположены на палубе нефтеналивной баржи НБ-14 проекта 16802.

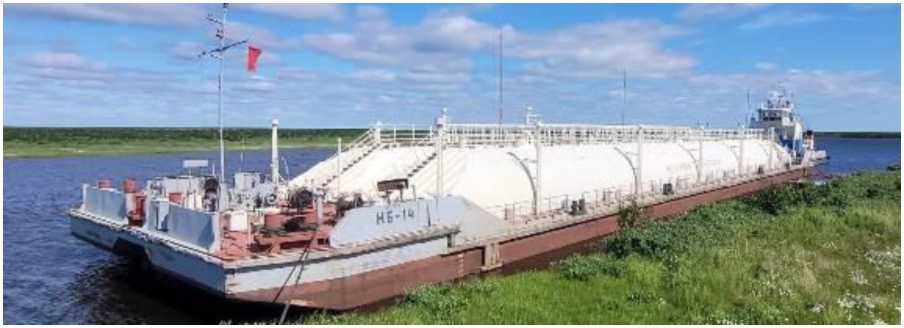

Общий вид нефтеналивной баржи НБ-14 представлен на рисунке 1. Схематичное расположение танков на палубе нефтеналивной баржи НБ-14 представлено на рисунке 2.

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков в виде номерных табличек. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение, для танка №
	1, 2	3, 4	5, 6
Диапазон вместимости, м^	от 5 до 510	от 5 до 600	от 5 до 515
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %		± 0,35

Таблица 2- Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар (танк) стальной горизонтальный цилиндрический		1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

АООТ «Тюменский судостроительный завод»

Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Изготовитель

АООТ «Тюменский судостроительный завод» (изготовлены в 1993 г.)

Адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93153-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев

Назначение средства измерений

Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52. Танки расположены на танкере Тимофей Щербанев проекта Р77.

Общий вид танкера Тимофей Щербанев представлен на рисунке 1.

Схематичное расположение танков на танкере Тимофей Щербанев представлено на рисунке 2.

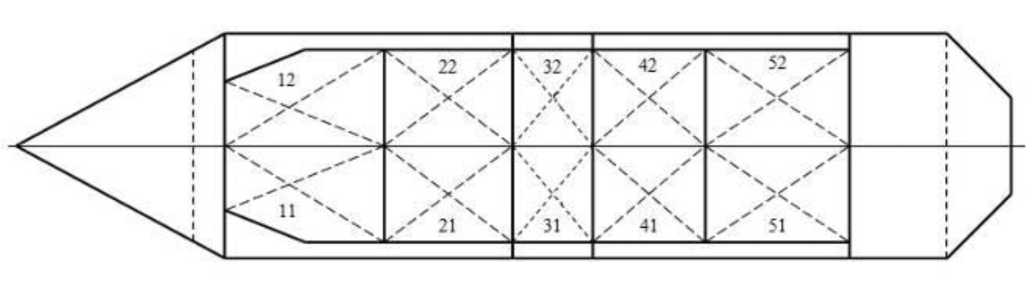

Рисунок 2- Схематичное расположение танков

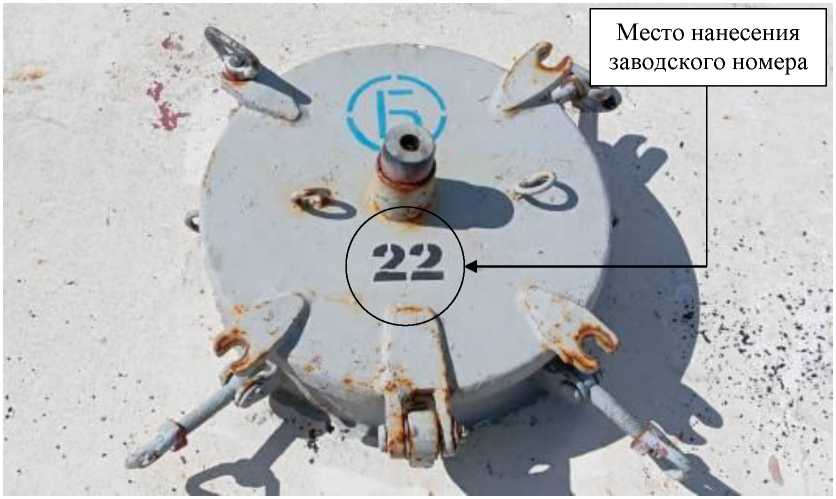

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

Место нанесения заводского номера

Рисунок 3- Общий вид замерного люка и места нанесения заводского номера

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение, для танка №
	31, 32	21, 22, 41, 42	11, 12	51, 52
Диапазон вместимости, м^	от 5 до 190	от 5 до 265	от 5 до 285	от 5 до 345
Пределы       допускаемой относительной погрешности определения вместимости (геометрическим методом), %	± 0,25

Таблица 2- Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар (танк) стальной прямоугольный	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

ССРЗ «Иван Димитров», Болгария

Юридический адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse

Изготовитель

ССРЗ «Иван Димитров», Болгария

Адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93154-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные танкера Профессор Шухов

Назначение средства измерений

Резервуары (танки) стальные прямоугольные танкера Профессор Шухов (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52. Танки расположены на танкере Профессор Шухов проекта Р77.

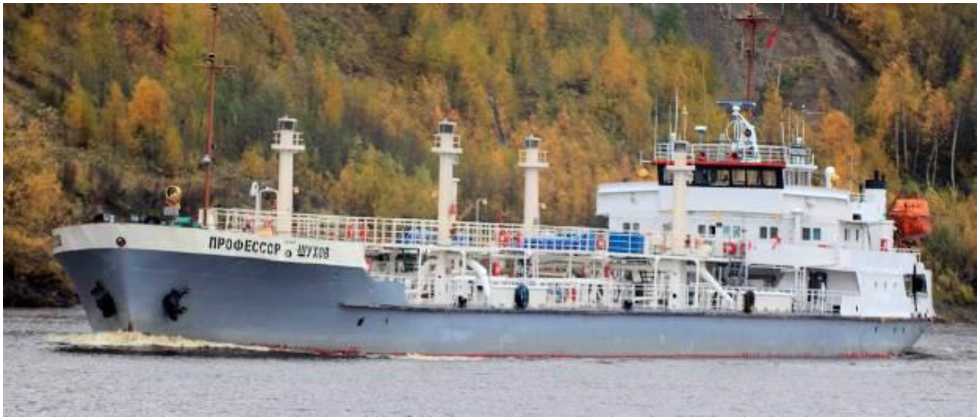

Общий вид танкера Профессор Шухов представлен на рисунке 1.

Схематичное расположение танков на танкере Профессор Шухов представлено на рисунке 2.

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка на рисунке 3.

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение, для танка №
	31, 32	21, 22, 41, 42	11, 12	51, 52
Диапазон вместимости, м^	от 5 до 190	от 5 до 265	от 5 до 285	от 5 до 345
Пределы       допускаемой относительной погрешности определения    вместимости (геометрическим методом), %	± 0,25

Таблица 2- Основные технические

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа	от + 5 до + 35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар (танк) стальной прямоугольный	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

ССРЗ «Иван Димитров», Болгария

Юридический адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse

Изготовитель

ССРЗ «Иван Димитров», Болгария

Адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93155-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Котельная п. Майский

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Котельная п. Майский (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

• -   автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;

• -    периодический (1 раз в полчаса, час, сутки) и (или) по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• -   автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери

• -   информации (резервирование баз данных) и от несанкционированного доступа;

• -   предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций -участников оптового рынка электроэнергии;

• -   обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);

• -   диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• -   конфигурирование и настройка параметров АИИС КУЭ;

• -   автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.

2-й уровень - информационно-вычислительный комплекс (далее - ИВК) АО «ДГК», включает в себя технические средства приема-передачи данных (каналообразующую аппаратуру), коммуникационное оборудование, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее - АРМ), программное обеспечение (далее - ПО) «ТЕЛЕСКОП+», устройство синхронизации времени (далее - УСВ) в виде контроллера ARIS MT200.

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые с первичными напряжениями по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков посредством каналообразующей аппаратуры поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации, хранение измерительной информации.

На верхнем - втором уровне системы выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер БД (или АРМ) ежесуточно формирует и отправляет с использованием электронной подписи с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее - СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК и ИВК.

СОЕВ включает в себя УСВ в виде контроллера ARIS MT200 со встроенным приемником сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, встроенные часы сервера АИИС КУЭ и счетчиков. УСВ обеспечивает автоматическую коррекцию часов сервера БД и счетчиков.

Коррекция времени счетчиков происходит при расхождении часов счетчиков и времени УСВ более чем на ±2 с. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1261.07) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «ТЕЛЕСКОП+», в состав которого входят модули, указанные в таблице 1. ПО «ТЕЛЕСКОП+» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «ТЕЛЕСКОП+».

Таблица 1 -

данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ТЕЛЕСКОП+
Номер версии (идентификационный номер) ПО	не ниже 1.0.1.1
Цифровой идентификатор ПО: - сервер сбора данных SERVER_MZ4.dll - АРМ Энергетика ASCUE MZ4.dll	f851b28a924da7cde6a57eb2ba15af0c cda718bc6d123b63a8822ab86c2751ca
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «ТЕЛЕСКОП+» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2КТПНТ 10 кВ Котельная, РУ 0,4 кВ, 1с 0,4 кВ, ввод 0,4 кВ 1Т	Т-0,66 М У3 Кл. т. 0,5 Ктт 1000/5 Рег. № 71031-18	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1 Рег. № 23345-07	ARIS MT200	активная реактивная	±1,0 ±2,4	±4,1 ±7,1
2	2КТПНТ 10 кВ Котельная, РУ 0,4 кВ, 2с 0,4 кВ, ввод 0,4 кВ 2Т	Т-0,66 М У3 Кл. т. 0,5 Ктт 1000/5 Рег. № 71031-18	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1 Рег. № 23345-07	Рег. № 72363-18	активная реактивная	±1,0 ±2,4	±4,1 ±7,1
		ределы допускаемой погрешности СОЕВ АИИС КУЭ, с					±5

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается замена ПО на аналогичное, с версией, не ниже указанной в описании типа средств измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 6. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

• 7. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

• 8. Погрешность в рабочих условиях указана для cos ф = 0,8инд, 1=0,05^1ном и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +55 °C.

• 9. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, ТН - трансформатор напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия:
- параметры сети:
- напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
- параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos ф	от 0,5 инд до 0,8 емк
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков
электроэнергии, оС	от -40 до +55
- температура окружающей среды в месте расположения УСВ, оС	от -10 до +40
- температура окружающей среды в месте расположения сервера БД, оС	от +10 до +30
ежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии:
- среднее время наработки на отказ, ч, не менее	150000
- среднее время восстановления работоспособности, ч УСВ:	2
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	0,5
Сервер БД: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
Счетчики электроэнергии: - тридцатиминутный профиль нагрузки, сут, не менее	45
- при отключении питания, год, не менее Сервер БД:	5
- хранение результатов измерений и информации состояний средств
измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

- связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания счетчика с фиксацией времени пропадания и восстановления;

• - журнал сервера БД:

• - изменения значений результатов измерений;

• - изменения коэффициентов трансформации измерительных трансформаторов;

• - параметрирования;

• - факт и величина коррекции времени;

• - пропадания питания;

• - замена счетчика;

• - полученные журналы событий ИИК.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени в:

• - счётчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	Т-0,66 М У3	6
Счетчики электрической энергии трехфазные статические	Меркурий 230 ART-03 PQRSIDN	2
Контроллер многофункциональный	ARIS MT200	1
Программное обеспечение	ПО «ТЕЛЕСКОП■»	1
Паспорт-формуляр	РЭСС.411711.АИИС. 1261.07 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Котельная п. Майский, аттестованном ООО «МЦМО», г. Владимир, уникальный номер записи в реестре аккредитованных лиц № 01.00324-2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК») ИНН 1434031363

Юридический адрес: 680000, Хабаровский край, г. Хабаровск, ул. Фрунзе, д. 49 Телефон: +7 (4212) 30-49-14

Факс: +7 (4212) 26-43-87

Изготовитель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК») ИНН 1434031363

Адрес: 680000, Хабаровский край, г. Хабаровск, ул. Фрунзе, д. 49 Телефон: +7 (4212) 30-49-14

Факс: +7 (4212) 26-43-87

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93156-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофлуориметры Панорама-М

Назначение средства измерений

Спектрофлуориметры Панорама-М (далее - спектрофлуориметры) предназначены для измерений содержания органических и неорганических веществ в твердых и жидких образцах по спектрам люминесценции в ультрафиолетовой и видимой областях электромагнитного излучения.

Описание средства измерений

Принцип действия спектрофлуориметров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.

Спектрофлуориметры конструктивно выполнены в виде настольных лабораторных приборов.

Управление спектрофлуориметрами осуществляется от персонального компьютера при помощи установленного на нем специализированного программного обеспечения.

Нанесение знака поверки на спектрофлуориметр и пломбирование спектрофлуориметра не предусмотрено.

Обозначение типа и заводской номер в формате цифрового обозначения, идентифицирующие каждый экземпляр спектрофлуориметра, наносятся на информационную табличку (шильд), которая расположена на задней панели, методом печати в процессе её изготовления.

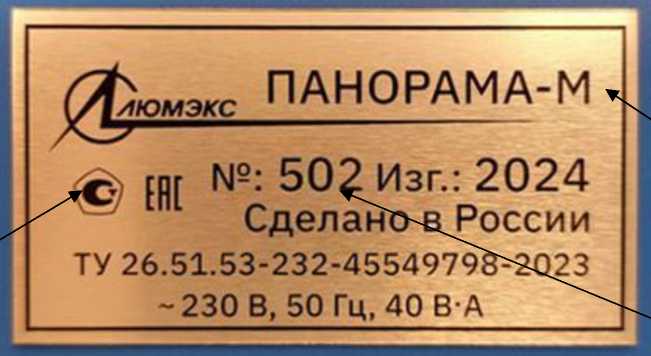

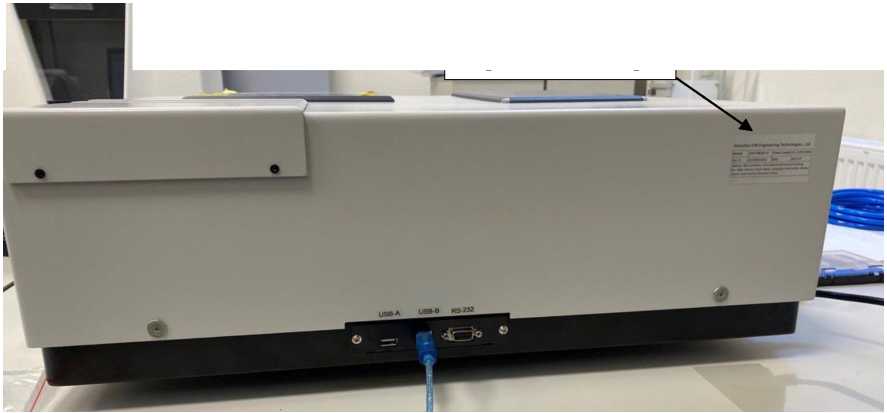

Общий вид спектрофлуориметров приведен на рисунке 1. Вид шильда с обозначением типа спектрофлуориметра и заводским номером приведен на рисунке 2.

Программное обеспечение

Спектрофлуориметры оснащены автономным программным обеспечением (далее -ПО) «ПанорамаПро». Идентификационные данные ПО приведены в таблице 1.

Метрологически значимая часть ПО выполняет следующие функции:

• - управление работой спектрофлуориметра;

• - обработка данных, поступающих из спектрофлуориметра;

• - создание и хранение файлов спектров;

• - градуировка спектрофлуориметра и вычисление результатов измерений;

• - сохранение результатов измерений на жестком диске персонального компьютера;

• - создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПанорамаПро
Номер версии (идентификационный номер) ПО	2.X.X.
Цифровой идентификатор ПО	-
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр (обозначенных буквами «х»), принимающих значения от 0 до 9, которые описывают модификации ПО.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Предел детектирования контрольного вещества (фенола в воде), мг/дм3, не более	0,005
Относительное среднеквадратическое отклонение выходного сигнала, %, не более	3
Спектральный диапазон, нм - монохроматора возбуждения - монохроматора регистрации	от 190 до 900 от 190 до 900
Пределы допускаемой абсолютной погрешности установки длины волны, нм	± 2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДхШ^В), мм, не более	400x450x200
Масса, кг, не более	15
Питание от сети переменного тока:
- напряжение питания, В	230±23
- частота, Гц	50±1
Потребляемая мощность, В-А, не более	40
Условия эксплуатации:
- температура окружающего воздуха, °C	от +17 до +28
- относительная влажность, %, не более	75
- атмосферное давление, кПа	от 84 до 106

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	2500
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на шильд методом печати в процессе его изготовления и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Спектрофлуориметр	Панорама-М	1 шт.
ПО ПанорамаПро на электронном носителе	-	1 шт.
Комплект ЗИП	-	1 шт.
Руководство по эксплуатации	232.00.00.00.00 РЭ	1 экз.*
Формуляр	232.00.00.00.00 ФО	1 экз.
Руководство пользователя ПО	-	1 экз.*
* Возможна поставка на электронном носителе

Сведения о методиках (методах) измерений приведены в эксплуатационном документе 232.00.00.00.00 РЭ «Спектрофлуориметры Панорама-М. Руководство по эксплуатации», раздел 3 «Использование по назначению».

При использовании в сфере государственного регулирования обеспечения единства измерений спектрофлуориметр применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.53-232-45549798-2023 «Спектрофлуориметры Панорама-М. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Юридический адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, помещ. 1Н, ком. 84

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Изготовители

Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Юридический адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, помещ. 1Н, ком. 84

Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс») ИНН 7816033050

Юридический адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 11, лит. И, к. 205, помещ. 1-Н, ком. 25

Адрес места осуществления деятельности: 195009, г. ул. Михайлова, д. 11, лит. И, к. 205, помещ. 1-Н

Телефон/Факс: +7 (812) 335-03-36 E-mail: lumex@lumex.ru

Испытательный центр: Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93157-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Витекс» 4 очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Витекс» 4 очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее -ТН) и счетчики активной и реактивной электроэнергии (далее - Счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «Витекс» 4 очередь, включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени (далее - УССВ) типа УССВ-2 и программное обеспечение (далее - ПО) «Энфорс», ПО «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP с использованием ЭЦП.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (ГЛОНАСС/GPS). УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени приемника более чем на ±2 с. Часы счетчиков синхронизируются от сервера БД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего Нанесение знака номера и даты коммутационном указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 066

Программное обеспечение

В АИИС КУЭ используется ПО «Энфорс» и ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблицах 1.1. - 1.4. ПО обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО.

Таблица 1.1 -

данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «Энфорс» Модуль сбора данных Collector energy.exe
Номер версии (идентификационный номер) ПО	Не ниже 5.0
Цифровой идентификатор ПО	75695305e6d4164e320f6724b8386630
Алгоритм вычисления цифрового идентификатора ПО	MD5

Таблица 1.2 -

данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «Энфорс» Модуль администрирования enfadmin.exe
Номер версии (идентификационный номер) ПО	Не ниже 2.2
Цифровой идентификатор ПО	585ee0f1be9b0c187cf13ff8d9cfe9ec
Алгоритм   вычисления   цифрового идентификатора ПО	MD5

Таблица 1.3 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «Энфорс» Модуль формирования макетов 80020 m80020.exe
Номер версии (идентификационный номер) ПО	Не ниже 2.3
Цифровой идентификатор ПО	9b28af5f8bc0cebae21e 1 f499b4e 1819
Алгоритм вычисления цифрового идентификатора ПО	MD5

Таблица 1.4 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Модуль синхронизации GpsReader.exe
Номер версии (идентификационный номер) ПО	Не ниже 3.18
Цифровой идентификатор ПО	3624653bb8572f5691b9f635a9142174
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «Энфорс» и ПО «АльфаЦЕНТР» не влияют на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО «Энфорс» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УССВ		Основ-ная погрешность, %	Погрешность в рабочих усло-виях, %
1	КТП 10 кВ №1, РУ-10 кВ, Ввод 10 кВ	ТОЛ-НТЗ Кл. т. 0,5 Ктт 400/5 Рег. № 69606-17	НОЛ-НТЗ Кл. т. 0,5 Ктн 10000/100 Рег. № 69605-17	Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20	fsi -4 V Г' о ш о CN О сц	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
2	РП-10 10 кВ, яч.12	ТОЛ 10 Кл. т. 0,5 Ктт 600/5 Рег. № 7069-79	ЗНОЛ.06 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 3344-72	Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная	±1,2 ±2,9	±3,3 ±5,7
3	РП-10 10 кВ, яч.5	ТОЛ 10 Кл. т. 0,5 Ктт 600/5 Рег. № 7069-79	ЗНОЛ.06 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 3344-72	Меркурий 230 ART-00 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная	±1,2 ±2,9	±3,3 ±5,7

Продолжение таблицы 2____________________________________________________________________________

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Примечания

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,05 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 3 от 0 до +40 °C.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УССВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
Количество ИК	3
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 5 до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +55
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	210000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут., не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТОЛ-НТЗ	2
Трансформатор тока	ТОЛ 10	6
Трансформатор напряжения	НОЛ-НТЗ	2
Трансформатор напряжения	ЗНОЛ.06	6
Счётчик электрической энергии многофункциональный	Меркурий 230 ART-00 PQRSIDN	3
Устройство синхронизации времени	УССВ-2	1
Программное обеспечение	«Энфорс» «АльфаЦЕНТР»	1
Паспорт-Формуляр	РЭ.14.0016.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Витекс» 4 очередь, аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Витекс» (ООО «Витекс») ИНН 3662100789

Юридический адрес: 394033, г. Воронеж, ул. Планетная, д. 26, оф. 207 Телефон: 473) 262-02-44

Факс: 473) 262-02-44

Изготовитель

Закрытое акционерное общество «РеконЭнерго» (ЗАО «РеконЭнерго»)

ИНН 3666089896

Адрес: 394018, г. Воронеж, ул. Дзержинского, д. 12А

Телефон: +7 (473) 260-21-71, +7 (473) 260-72-71

E-mail: office@rekonenergo.ru

Web-сайт: rekonenergo.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2203

Регистрационный № 93158-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры SPECTRION UV

Назначение средства измерений

Спектрофотометры SPECTRION UV (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов в ультрафиолетовой и видимой областях спектра.

Описание средства измерений

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.

Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение, фотоприемник, и модуля управляющей электроники. Модуль управляющей электроники и оптический модуль размещены в едином корпусе.

Оптическая схема спектрофотометров двухлучевая: один из оптических лучей проходит через кювету сравнения, другой - через кювету с исследуемым образцом (спектрофотометры комплектуются кюветами из стекла или кварца с различной длиной оптического пути). Для разложения излучения в спектр используется монохроматор голографической решеткой, в качестве источника излучения используются дейтериевая галогенная лампы, в качестве приемника излучения - кремниевые фотодиоды.

Спектрофотометры управляются или с помощью сенсорного ЖК дисплея, или помощью персонального компьютера.

Корпус спектрофотометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.

Каждый экземпляр спектрофотометров имеет серийный номер, расположенный на табличке на задней панели спектрофотометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.

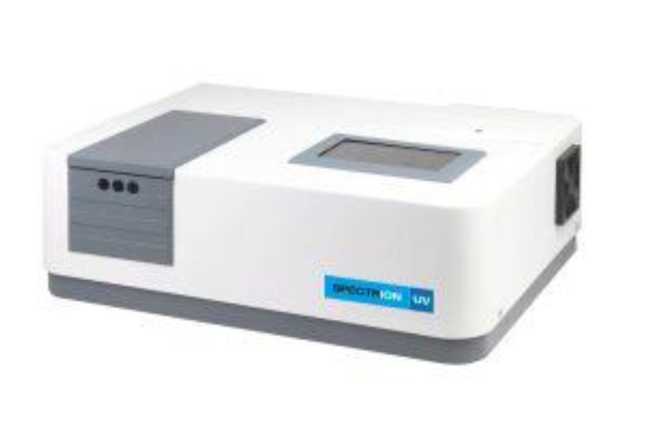

Рисунок 1 - Общий вид спектрофотометров SPECTRION UV

Место нанесения серийного номера

серийного номера на спектрофотометры SPECTRION UV

Рисунок 2 - Место

нанесения

Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты измерений на встроенный в спектрофотометры экран.

Уровень защиты встроенного ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО спектрофотометров приведены в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.X.X.X*
Цифровой идентификатор ПО	-
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 9

Спектрофотометры оснащены внешним ПО, позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты при помощи персонального компьютера.

Уровень защиты внешнего ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные внешнего ПО спектрофотометров приведены в таблице 2.

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Prolab
Номер версии (идентификационный номер) ПО	2.X.X.XXXX*
Цифровой идентификатор ПО	-
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 9

Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании характеристик.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Спектральный диапазон измерений, нм	от 190 до 1100
Пределы допускаемой абсолютной погрешности установки длины волны, нм	± 1,0
Диапазон измерений спектрального коэффициента направленного пропускания, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %	± 1,0

Таблица 4 - Основные технические

Наименование характеристики	Значение
Диапазон показаний оптической плотности, Б	от -5 до 8
Диапазон спектральной ширины щели, нм	от 0,3 до 6,0
Дискретность спектральной ширины щели, нм	0,1
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 198 до 242 50±1
Потребляемая мощность, В^А, не более	1000

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	470
- ширина	610
- высота	210
Масса, кг, не более	18
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрофотометр	SPECTRION UV	1 шт.
Кювета фотометрическая кварцевая	-	2 шт.1)
Кювета фотометрическая стеклянная	-	4 шт. 1)
Программное обеспечение	ПО	1 шт.
Персональный компьютер	ПК	1 шт. 1)
Спектрофотометры SPECTRION UV. Руководство по	РЭ	1 экз.
эксплуатации
Спектрофотометры SPECTRION UV. Руководство по	РЭ ПО	1 экз.
работе с программным обеспечением
Методика поверки	-	1 экз.
1) опционально

Сведения о методиках (методах) измерений приведены в:

- разделе 5 «Эксплуатация спектрофотометра» SPECTRION UV. Руководство по эксплуатации».

Применение спектрофотометров в сфере обеспечения единства измерений осуществляется в методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация производителя фирмы «Shenzhen ION Engineering Technologies LTD», Китай;

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».

Правообладатель

Фирма «Shenzhen ION Engineering Technologies LTD», Китай

Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road,

Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China

Изготовитель

Фирма «Shenzhen ION Engineering Technologies LTD», Китай

Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road,

Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного    предприятия «Всероссийский научноисследовательский институт    метрологии    имени Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

---
