МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№      138

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему

приказу.

• 2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

• 3. Распространить действие методик установленных   согласно приложению на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 19 » ___________ 2024 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемый изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13

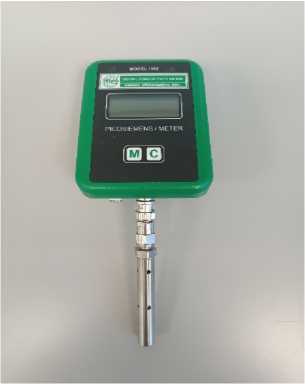

1.	Измерители удельной электропроводимости углеводородных жидкостей	EMCEE 1152	102123, 108315, 113723, 116123, 120416, 121880, 123850, 102200, 108318, 113725, 116124, 120417, 122082, 123851, 102298, 108320, 113726, 116125, 120418, 122083, 123852, 102461, 108331, 113727, 116126, 120419, 122085, 123853, 103199, 108467, 113728, 116127, 120420, 122086, 123854, 103278, 108627, 113729, 116128, 120499,	53203-13		МП 242-14962013		МП 2450 0031-2023		28.09. 2023	Общество с ограниченной ответственнос тью «НЕОЛАБ» (ООО «НЕОЛАБ»), г. Москва	ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт- Петербург

122386, 123855, 103279, 108771, 113730, 116129, 120730, 122387, 123861, 103649, 108773, 113827, 116130, 120731, 122388, 123874, 103950, 108774, 114188, 116131, 120732, 122587, 124546, 104080, 108776, 114189, 116132, 121458, 122588, 124547, 104117, 108777, 114574, 116157, 121459, 122589, 124548, 104169, 108785, 114616, 116158, 121460, 122590, 124549, 104172, 109112, 114660, 116159, 121461, 122591, 124550, 104511, 109333, 114661, 116160, 121462, 122626, 124551, 104820, 109452, 114662, 116161, 121464, 122627, 124552, 104839, 109454, 114663, 119514, 121465, 122628, 124553, 106079, 109456, 114738, 119515, 121496, 122629, 124770, 106365, 109559, 114754,

119516, 121497, 122630, 124771, 106454, 109562, 114755, 119517, 121498, 122664, 124772, 106829, 109668, 114978, 119518, 121499, 122809, 124773, 106831, 109671, 114979, 119617, 121500, 122855, 124774, 106832, 109738, 114980, 119676, 121501, 123054, 124775, 106833, 109747, 114981, 119677, 121502, 123214, 124776, 106933, 109748, 114982, 119752, 121503, 123215, 124777, 106934, 109749, 115095, 119753, 121504, 123216, 124791, 106936, 110429, 115096, 119754, 121505, 123217, 124792, 106955, 110446, 115097, 119882, 121506, 123218, 124968, 106982, 110449, 115098, 119883, 121507, 123272, 125131, 107313, 110452, 115434, 119884, 121656, 123420, 125132, 107391,

110454, 115435, 119885, 121657, 123447, 125133, 107394, 110822, 115530, 119886, 121658, 123554, 125134, 107395, 110926, 115531, 119908, 121659, 123555, 125135, 107396, 110927, 115534, 120053, 121660, 123556, 125607, 107397, 110929, 115535, 120144, 121724, 123557, 125608, 107399, 110933, 115536, 120151, 121725, 123787, 125609, 107541, 112326, 115681, 120152, 121726, 123788, 125611, 107745, 112783, 115814, 120153, 121727, 123789, 230115, 107748, 112880, 116117, 120154, 121728, 123790, 230116, 107753, 112930, 116118, 120155, 121875, 123791, 230117, 107754, 113548, 116119, 120362, 121876, 123840, 230118, 108170, 113573, 116120, 120364, 121877, 123841,

230119, 108209, 113721, 116121, 120366, 121878, 123848, 230120, 108313, 113722, 116122, 120367, 121879, 123849, 230121, 230122, 230125, 230129, 230123, 230126, 230124, 230128, 013715

2.

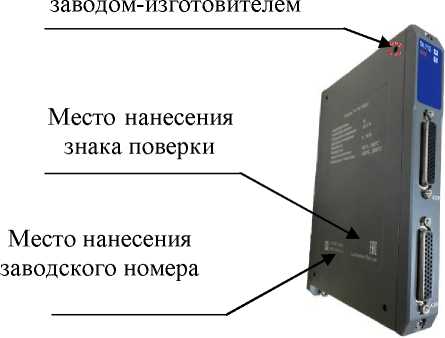

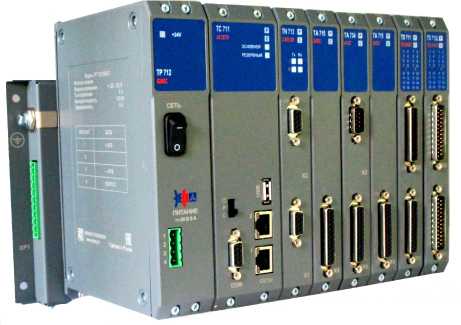

Контроллеры программируемые

ЭЛСИ-ТМК

0218527450; 0218527451; 0318187190; 0318187193; 0526532172; 0526532182; 06232394550; 05232394500; 04232394555; 04232394556; 0518619146; 0418611608; 1022653689; 1507000079; 0523250008; 0518638900; 0917312848; 0318553282; 0219127056

62545-15

ПСЕА.421243. 102МП с изменением №1

ПСЕА.42124 3.102-02МП

Общество с ограниченной ответственнос тью «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск

22.09. 2023

Акционерное общество «ЭлеСи» (АО «ЭлеСи»), г. Томск

ФБУ «Томский ЦСМ», г. Томск

3.

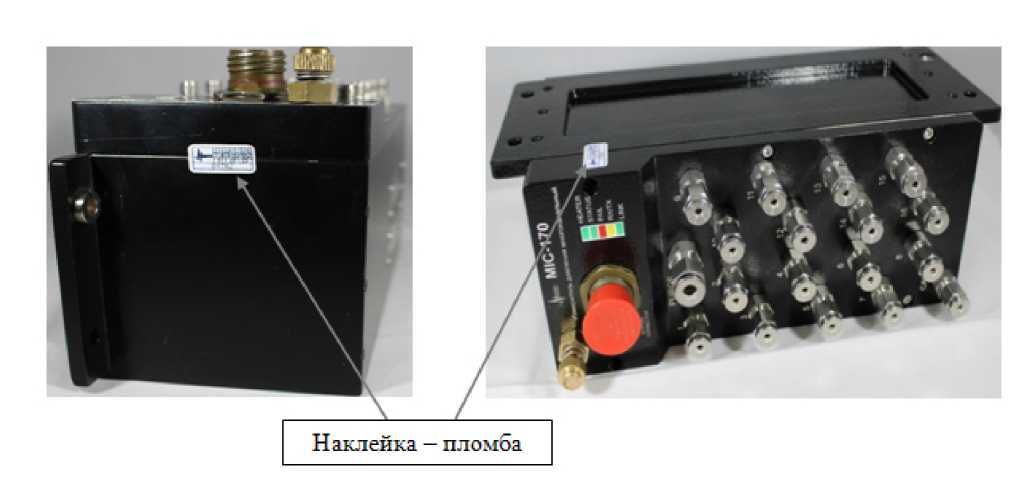

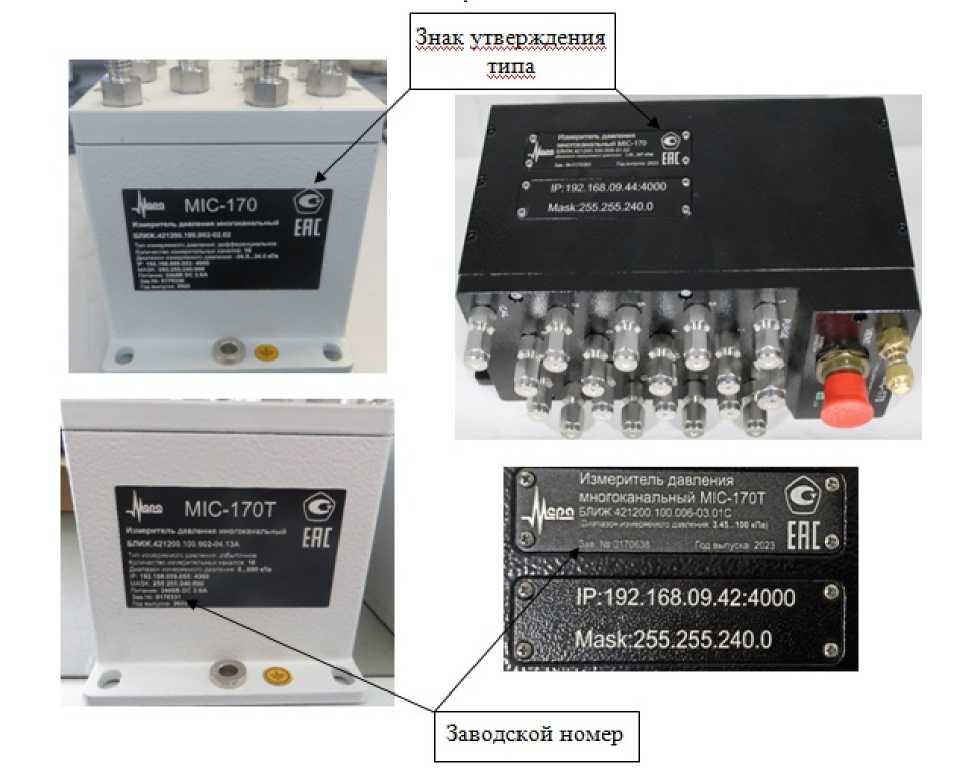

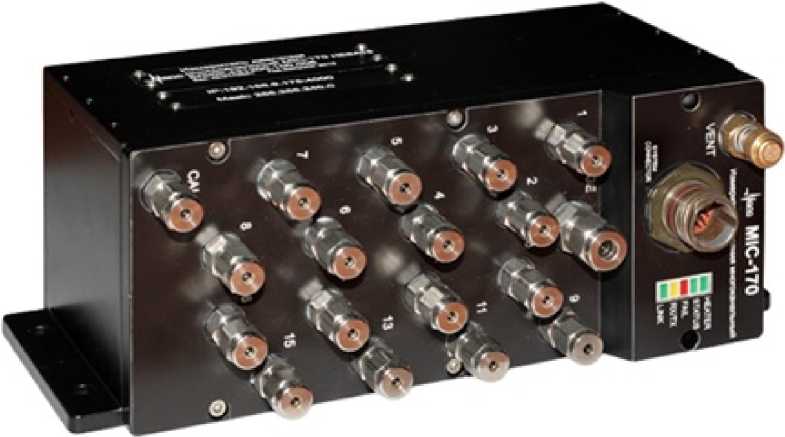

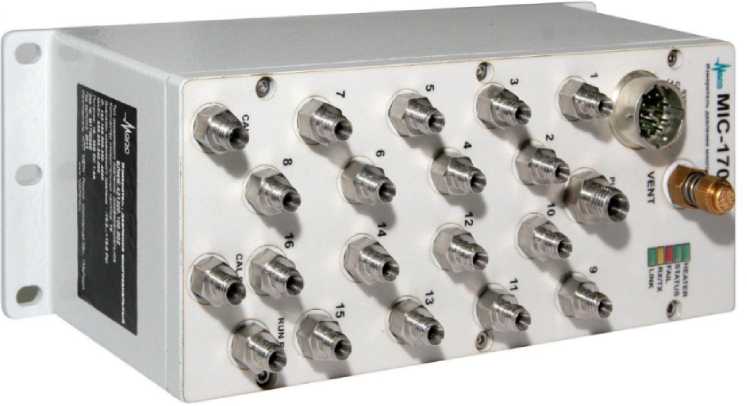

Измерители давления многоканальные

MIC-170

№№ 0170313; 0170314; 0170315; 0170316; 0170317; 0170318; 0170319; 0170320; 0170321; 0170322;

70294-18

РТ-МП-4973- 443-2017

РТ-МП-4696- 442-2023

30.10. 2023

Общество с ограниченной ответственнос тью «Научнопроизводствен ное предприятие «МЕРА» (ООО «НПП

ФБУ «Ростест- Москва», г. Москва

0170330; 0170331; 0170605; 0170638; 0170654; 0170656; 0170663; 0170665

«МЕРА»), Московской обл., г. Мытищи

4.

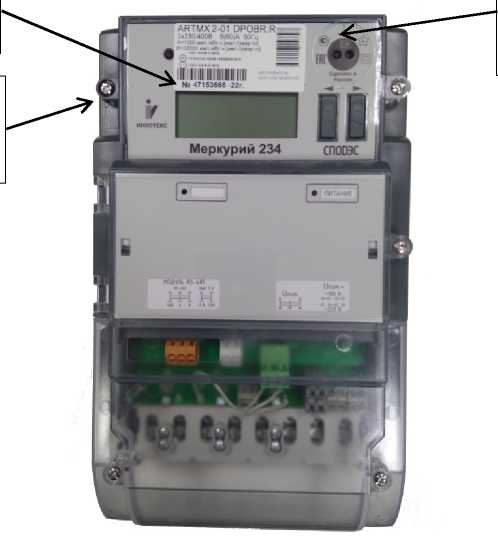

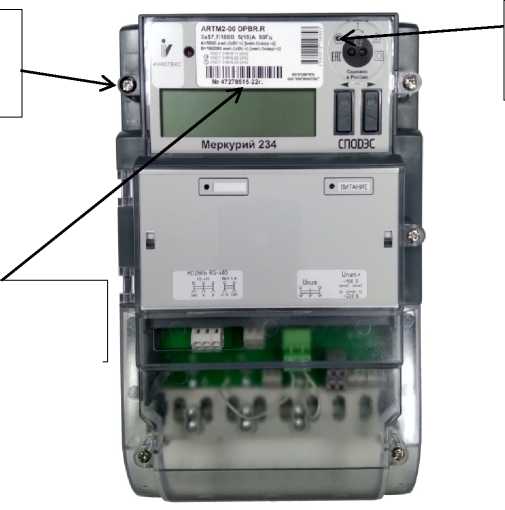

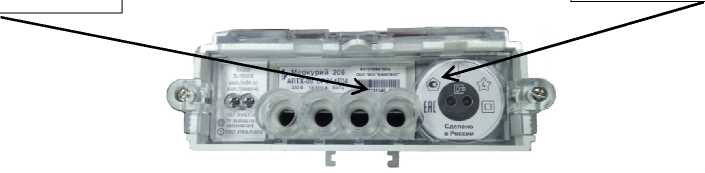

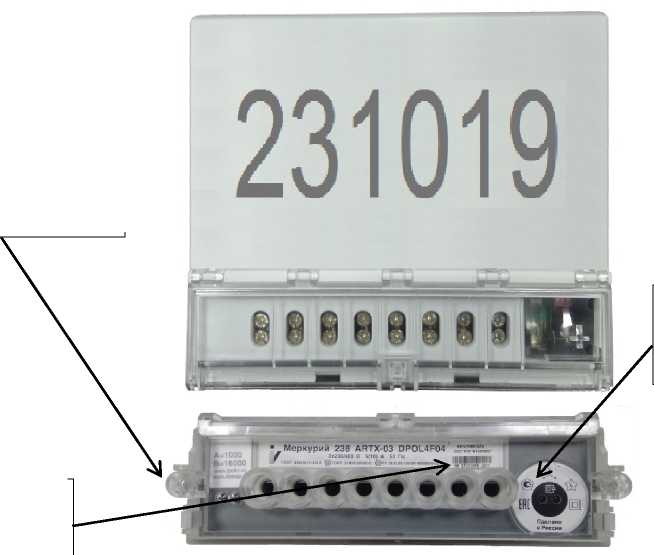

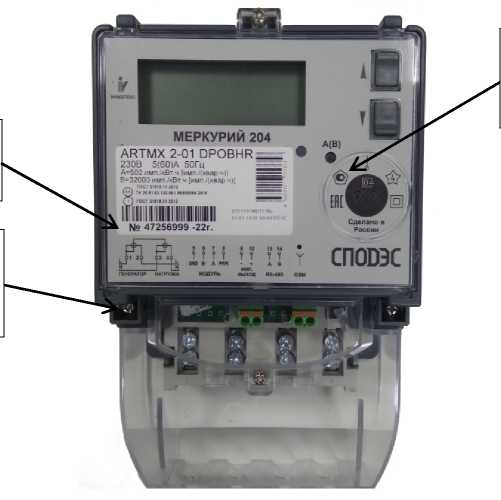

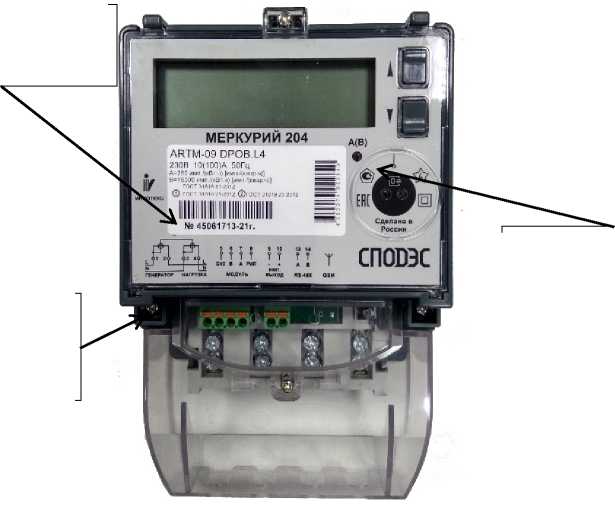

Счётчики электрической энергии статические

«Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238»

ООО «Инкотекс-СК»: сер. № 48508465-23 (модификация «Меркурий 204» ARTMX2-02 POBR), сер. № 48218091-23 (модификация «Меркурий 208» ARTX2-02 POHF04) в комплекте с выносным дисплеем Меркурий 258 с сер. № 00089350, сер. № 48475357-23 (модификация «Меркурий 234» ARTM2-00 DPBR.R), сер. № 48218215-23 (модификация «Меркурий 238» ARTX2-02 POF04) в комплекте с выносным дисплеем Меркурий 258 с

75755-19

РЭ2 26.51.63.130061-89558048 2022

РЭ3 26.51.63.130 061 89558048 2023

Общество с ограниченной ответственнос тью «Инкотекс СК» (ООО «Инкотекс СК»), г. Москва

05.09. 2023

Общество с ограниченной ответственнос тью «НаучноПроизводствен ная Компания «Инкотекс» (ООО «НПК «Инкотекс»), г. Москва

ООО «НИЦ «ЭНЕРГО», г. Москва

сер. № 00106767; ООО «НПК «Инкотекс»: сер. № 48402295-23 (модификация «Меркурий 208» ART2-09 DPOHL2F04) в комплекте с выносным дисплеем Меркурий 258 с сер. № 0012E04F; ООО «НПФ «Моссар»: сер. № 48508462-23 (модификация «Меркурий 204» ARTMX2-02 POBR)

5.

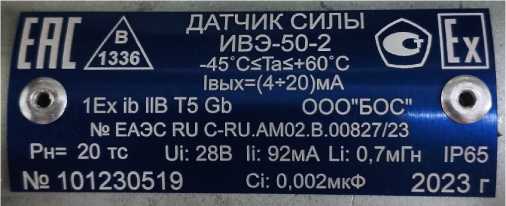

Датчики силы

ИВЭ-50-2

101230528, 102230143

76189-19

МП-033-2022

МП-033-2022 с изменением №1

29.08. 2023

Акционерное общество «ПРЕДПРИЯТ ИЕ В-1336» (АО «ПРЕДПРИЯТ ИЕ В-1336»), Пермский Край, г. Пермь

ФГБУ «ВНИИМС», г. Москва

6.

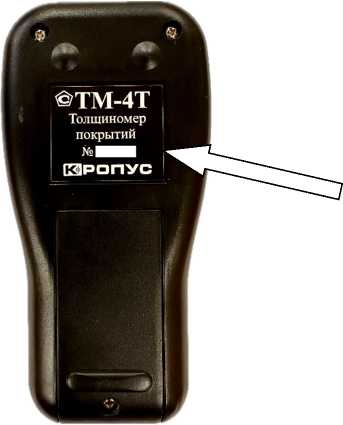

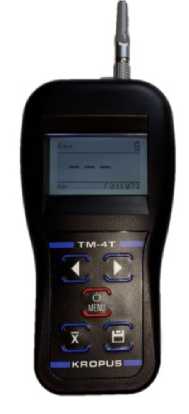

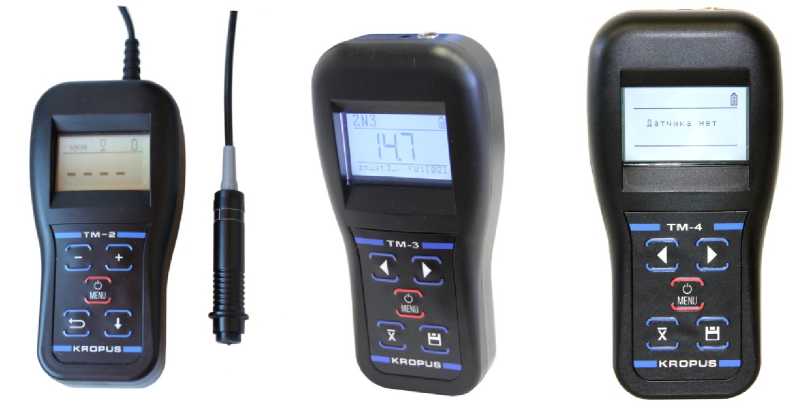

Толщиномеры покрытий

ТМ-2, ТМ-3, ТМ-4, ТМ-4Т

мод. ТМ-4Т зав. №№ 210333, 200305

76657-19

МП № 203-202019

МП № 203 32-2023

17.11. 2023

Общество с ограниченной ответственнос тью «Научновнедренческое предприятие «КРОПУС»

ФГБУ «ВНИИМС», г. Москва

(ООО «НВП «КРОПУС»), Московская обл., г. Ногинск

7.

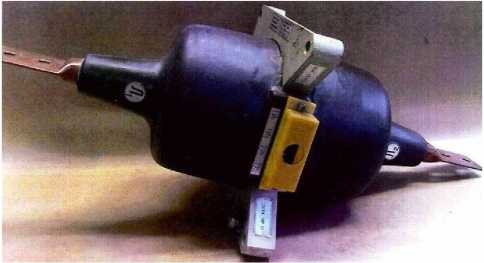

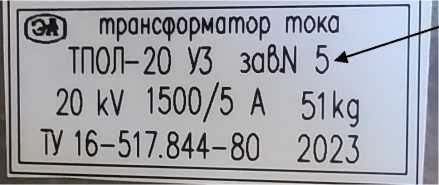

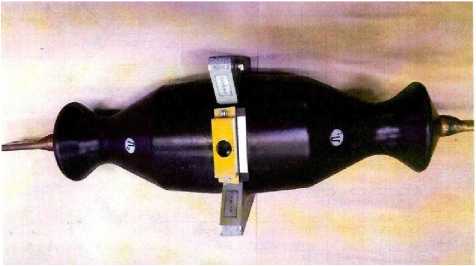

Трансформаторы тока

ТПОЛ

5 (мод. ТПОЛ-20)

83547-21

Акционерное общество высоковольтног о оборудования «Электроаппара т» (АО ВО «Электроаппара т»), г. Санкт- Петербург

ГОСТ 8.217 2003

МП-НИЦЭ- 061-23

27.09. 2023

Акционерное общество высоковольтно го оборудования «Электроаппар ат» (АО ВО «Электроаппар ат»), г. Санкт-Петербург

ООО «НИЦ «ЭНЕРГО», г. Москва

8.

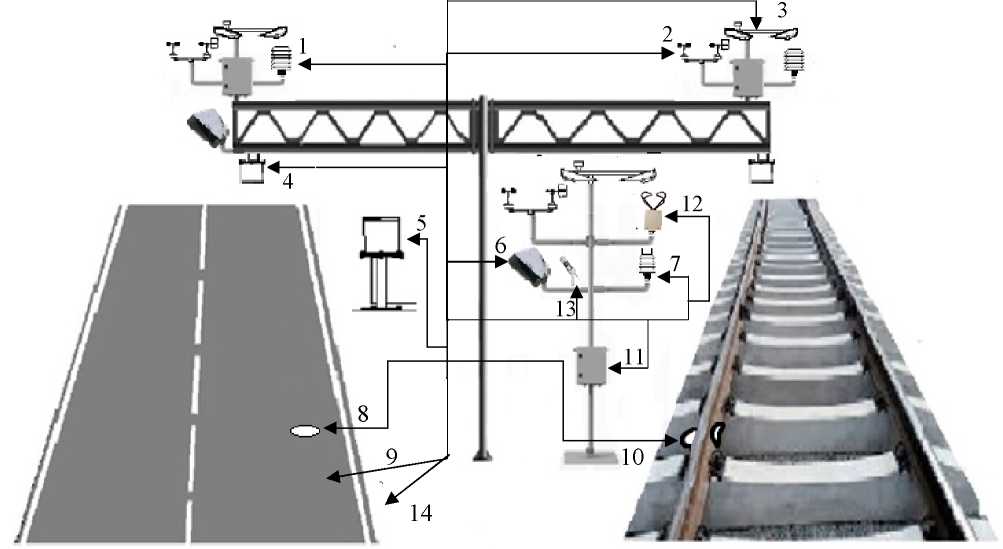

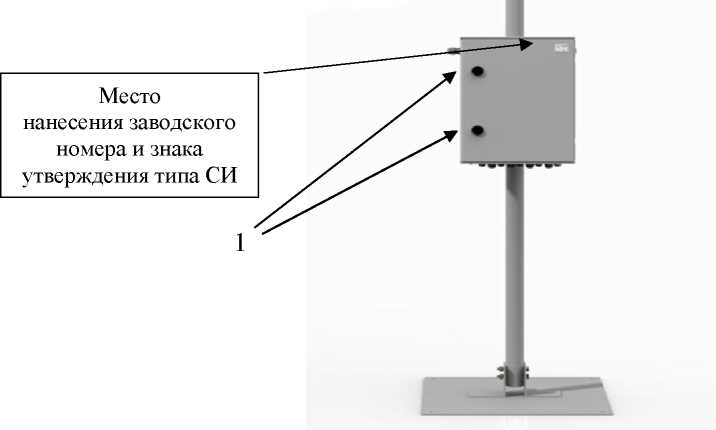

Метеостанции автоматизированн ые

АМС

зав. № 2301

86189-22

Акционерное общество «Научно-производственн ое предприятие «Радар ммс» (АО «НПП «Радар ммс»), г. Санкт-Петербург

МП 254-01382022

МП 2540138-2022 c изменением № 1

24.11. 2023

Акционерное общество «Научнопроизводствен ное предприятие «Радар ммс» (АО «НПП «Радар ммс»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

9.

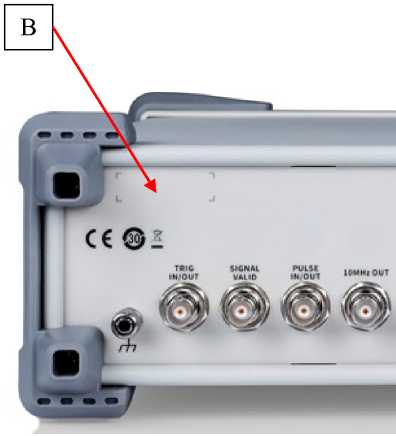

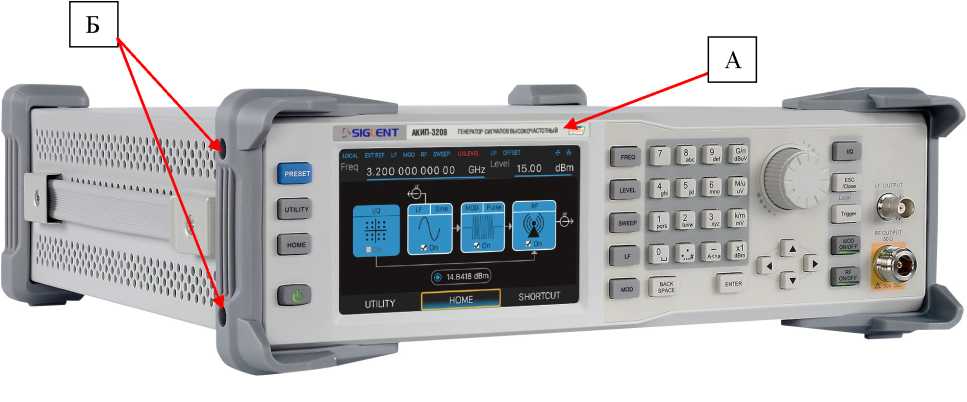

Генераторы сигналов высокочастотные

АКИП-3209

SSG5XA6X7R00 70

86803-22

«SIGLENT TECHNOLOGIE S CO., LTD.», Китай

ПР-07- 2022МП

ПР-07- 2022МП с изменением № 1

16.08. 2023

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

АО «ПриСТ», г. Москва

10

Мультиметры цифровые

АКИП-2204

098941633

87951-23

"Double King Industrial Holdings Co., Limited", Китай

МП-ПР-11- 2022

МП-ПР-11- 2022 с изменением №1

26.04. 2023

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»),

АО «ПриСТ», г. Москва

г. Москва

11

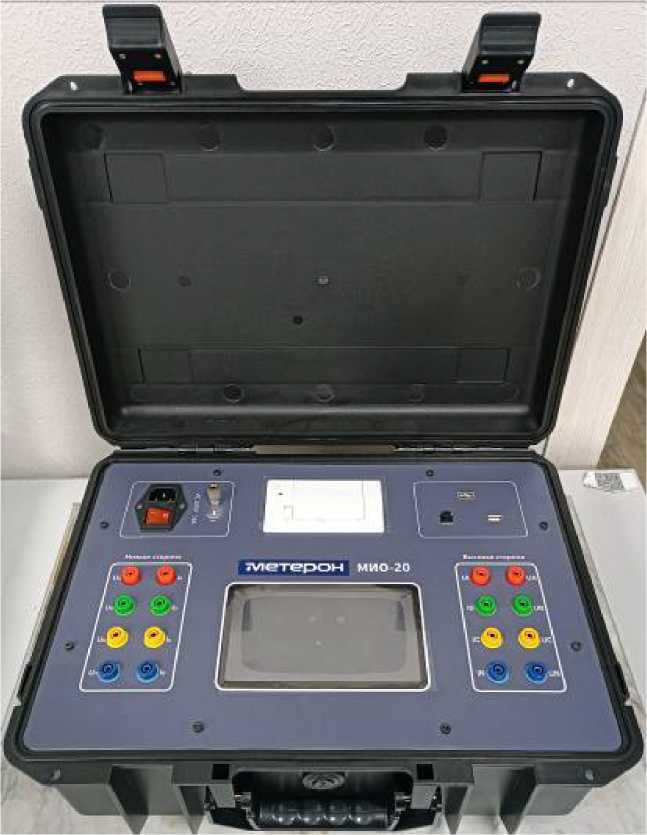

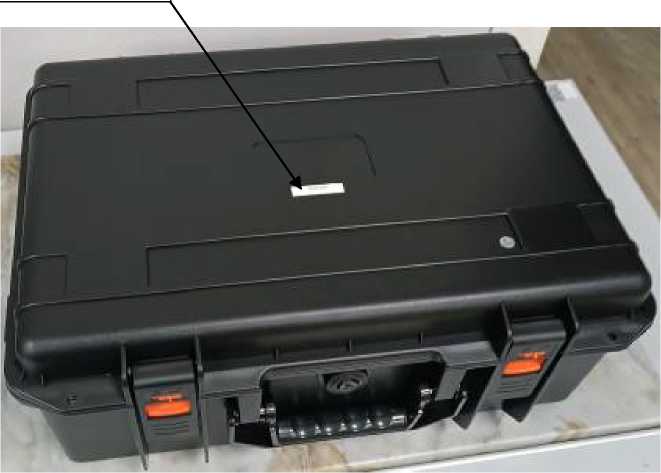

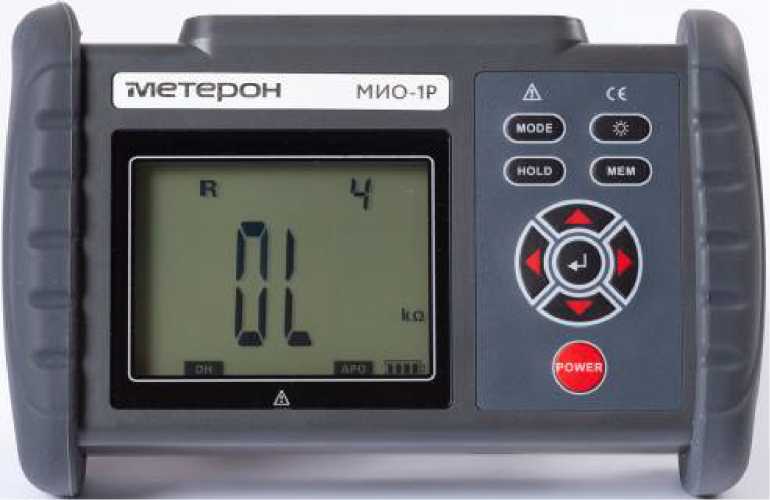

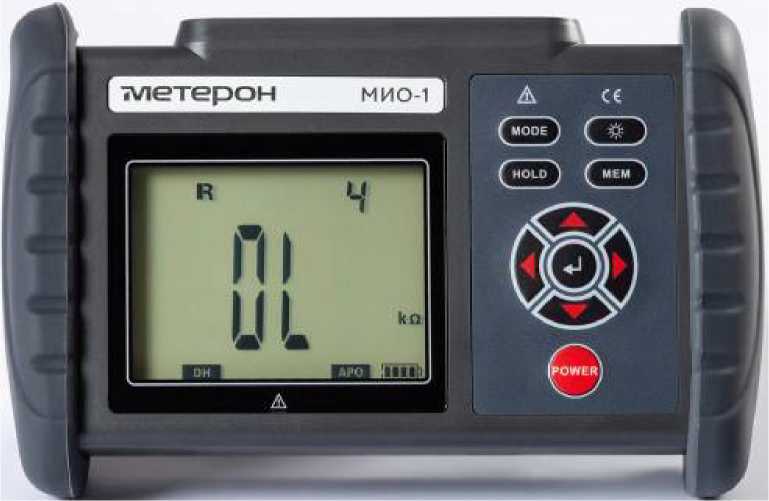

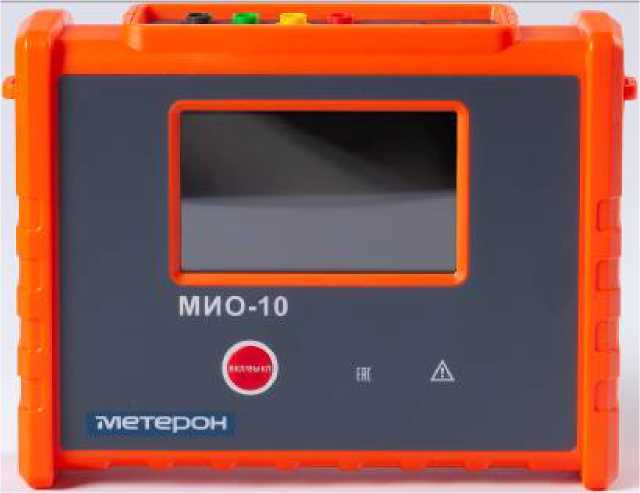

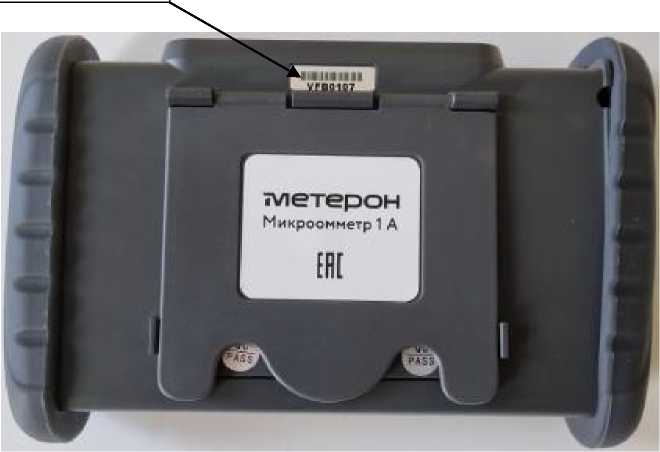

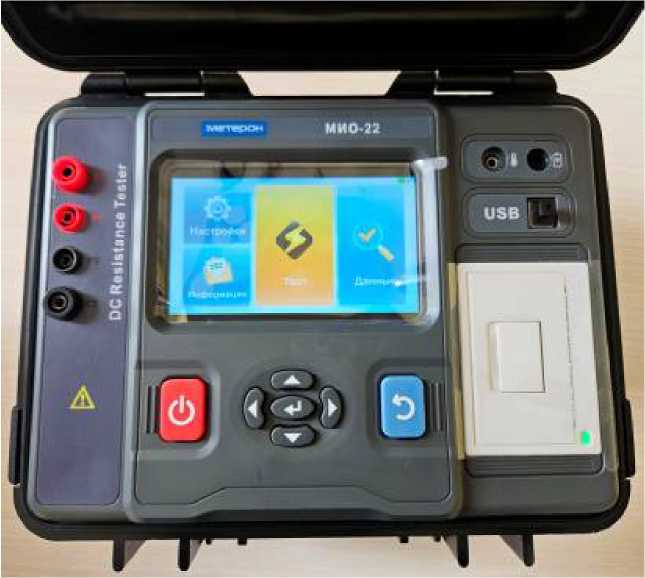

Микроомметры

Метерон МИО

WFC1495

89722-23

«GuangZhou Zhengneng Electronic Technology Co., Ltd.», Китай

МП-НИЦЭ- 013-23

МП-НИЦЭ- 013-23 с изменением №1

06.10. 2023

Общество с ограниченной ответственность ю «Евротест» (ООО «Евротест»). г. Санкт-Петербург

ООО «НИЦ «ЭНЕРГО», г. Москва

12

Системы

CONTROL MASTER

CONTROL MASTER P 2290 L 201 D зав. № CMTP3230006

90035-23

Индивидуальны й предпринимател ь Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов

МП 208-0322023

МП 208-0322023 с изменением №1

10.11. 2023

Индивидуальн ый предпринимат ель Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов

ФГБУ «ВНИИМС», г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 90035-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы CONTROL MASTER

Назначение средства измерений

Системы CONTROL MASTER (далее - системы) предназначены для измерений объёма, температуры и плотности жидкости, а также вычислений массы нефтепродукта и регистрации измеренных и вычисленных значений.

Описание средства измерений

Принцип действия системы основан на обработке сигналов от счётчика жидкости, первичного преобразователя температуры и плотности, их преобразовании в значение объёма, температуры и плотности жидкости, вычислении массы жидкости по измеренным значениям объёма и плотности.

Системы реализуют косвенный метод динамических измерений массы нефтепродукта по ГОСТ 8.587-2019.

В состав системы входят:

• - счётчик жидкости;

• - датчик импульсов;

• - плотномер с датчиком температуры;

• - контроллер.

Схема обозначения систем CONTROL MASTER при заказе и в документации:

Система CONTROL MASTER Х1 Х2 Х3 Х4 Х5, где:

• - Х1 - буквенное обозначение используемого счётчика:

А - MKA Master, фирма «Alfons Haar», Г ермания; Р - MCE, ООО «Энергия», г. Пенза;

• - Х2 - цифровое обозначение используемого счётчика:

800 - счётчик с номинальным диаметром DN65; 2290 - счётчик с номинальным диаметром DN80; 3350 - счётчик с номинальным диаметром DN100;

• - Х3 - буквенное обозначение - направление вращения:

L - левое;

R - правое;

-Х4 - цифровое обозначение - используемый контроллер Atlas Master 100Ex L:

• 201 - без функции дозирования, ИП Офицеров В.С., г. Реутов;

• 202 - с функцией дозирования, ИП Офицеров В.С., г. Реутов;

• - Х5 - буквенное обозначение - используемый плотномер:

D - плотномер ПЛОТ-3Б-2, ЗАО «Авиатех», г. Арзамаз; N - без плотномера (без функции измерения массы, плотности и температуры).

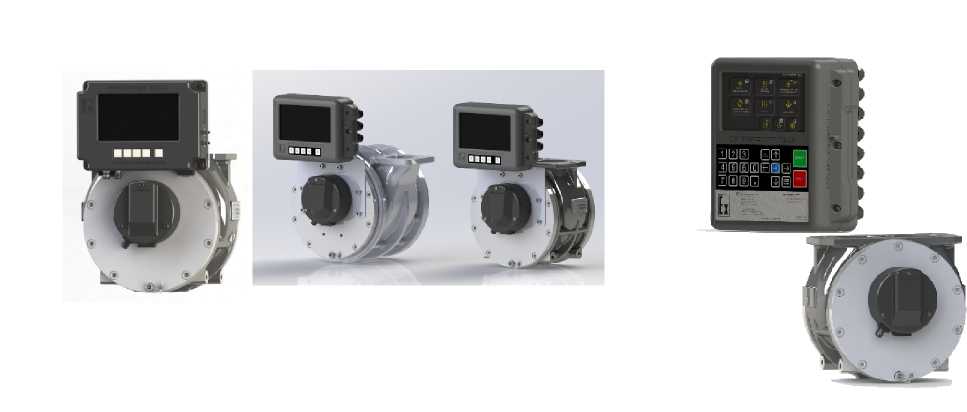

Общий вид системы представлен на рисунках 1 - 3.

Импульсной сигнал от счётчика жидкости и измерительная информация по интерфейсу RS-485 (Modbus RTU) от плотномера поступает на контроллер, на котором происходит отображение измеренной информации, вычисление массы и дальнейшая передача информации во внешние системы.

Контроллер Atlas Master 100Ex L (201) устанавливается на счётчик жидкости. Контроллер Atlas Master 100Ex L (202) устанавливается отдельно и подключается к импульсному датчику с использованием соответствующей коммуникационной линии.

Плотномер ПЛОТ-3Б-2 (регистрационный номер в Федеральном информационном фонде 20270-12) устанавливается на входе измерительной камеры счётчика жидкости в соответствии с инструкцией по установке плотномера.

Система позволяет регистрировать объём, массу, температуру и плотность отпущенного нефтепродукта. Система может выдавать управляющие и аварийные сигналы, формировать отчёты и выдавать их на печать.

Измеренная и вычисленная информация может храниться в контроллере в течение не менее 31 суток и может быть передана по интерфейсу RS-485.

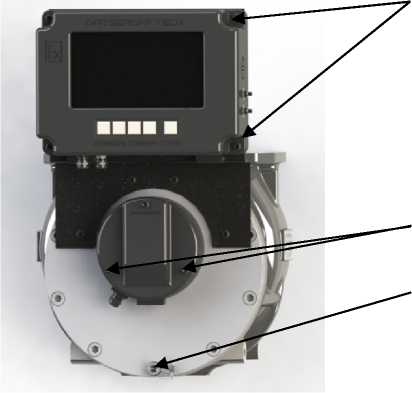

Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на составные части системы приведены на рисунке 5.

Место установки пломбы на контроллере

Место установки пломбы на импульсный датчик

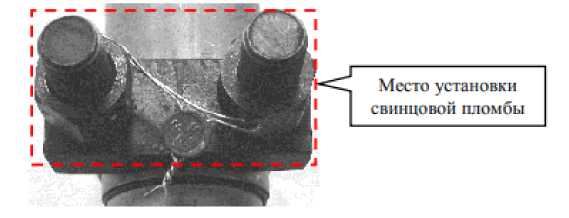

Место пломбировки на измерительной камере счётчика

Рисунок 5 - Обозначение мест пломбировки с нанесением знака поверки

Заводской номер, состоящий из буквенно-цифрового обозначения из 11 знаков, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 4. Маркировочная табличка прикрепляется на боковой поверхности контроллера системы.

Программное обеспечение

Программное обеспечение предназначено для сбора, отображения и регистрирования измерительной информации, получаемой от средств измерений, математической обработки результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Программное обеспечение не влияет на метрологические характеристики системы.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	am100-230501.elf
Номер версии (идентификационный номер) ПО	230501
Цифровой идентификатор ПО	не отображается

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик	Значения характеристик
	800	2290	3350
Диаметр условного прохода, мм	65	80	100
Диапазон объёмного расхода жидкости, дм3/мин	от 50 до 800	от 80 до 2000	от 100 до 3000
Пределы     допускаемой     относительной погрешности измерений объёма жидкости, %	± 0,15
Пределы     допускаемой     относительной погрешности при вычислении массы жидкости, %	± 0,25
Диапазон измерений плотности жидкости, кг/м3	от 630 до 1010
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости*, кг/м3	± 0,3; ± 0,5; ± 1,0
Диапазон измерений температуры жидкости, °С	от -40 до +60
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С	± 0,2
Примечание - В зависимости от модификации и условий применения плотномера.

Таблица 3 - Основные технические характеристики

Наименование характеристик	Значения характеристик
	800	2290	3350
Количество измерительных линий, шт.	1
Циклический объём, дм3	0,8	2,29	3,35
Диапазон рабочего давления на входе, МПа	от 0,5 до 1,25
Диапазон вязкости жидкости, мм2/с (сСт):
- для систем с плотномером		от 0,55 до 200
- для систем без плотномера		от 0,55 до 300
Диапазон температуры окружающей среды, °С:
- для систем с плотномером		от -40 до +50
- для систем без плотномера		от -40 до +60
Номинальное напряжение питания постоянного		24
тока, В
Потребляемый ток, А, не более	2,1
Параметры каналов ввода/вывода контроллера без функции дозирования
RS-485 (EIA/TIA-485), шт., не более	3
Импульсные входы, шт., не более	2
Импульсный выход, шт., не более	1
Параметры каналов ввода/вывода контроллера с функцией дозирования
RS-485 (EIA/TIA-485), шт., не более	3
Импульсные входы, шт., не более	2
Импульсный выход, шт., не более	1
Дискретный выход, шт., не более	8
Дискретный вход, шт., не более	10
Аналоговый вход, шт., не более	4

Наименование характеристик	Значения характеристик
	800	2290	3350
Габаритные размеры, мм, не более:
высота	320	430	450
ширина	260	395	430
длина	295	300	350
Масса, кг, не более	20	36	45
Маркировка взрывозащиты контроллера	1Ex mb [ib] ПВ T5
Средний срок службы, лет, не менее	15
Наработка на отказ, ч, не менее	20000

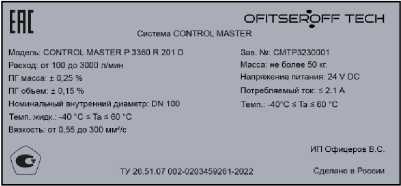

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на контроллере системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система	CONTROL MASTER	1 шт.
Руководство по эксплуатации	РЭ-0203459261 -001 -2023	1 экз.
Паспорт	ПС-0203459261 -001 -2023	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11.2 руководства по эксплуатации РЭ-0203459261-001-2023.

Нормативные документы, устанавливающие требования к средству измерений

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.07-002-0203459261-2022 «Системы CONTROL MASTER. Технические условия».

Правообладатель

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)

ИНН 553902943935

Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209

Телефон: +7 (977) 769-17-05

Web-сайт: www.ofitseroff-tech.ru

E-mail: ovs@ofitseroff-tech.ru

Изготовитель

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)

ИНН 553902943935

Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209

Адрес места осуществления деятельности: 140181, Московская обл., г. Жуковский, Кооперативная ул., д. 14

Телефон: +7 (977) 769-17-05

Web-сайт: www.ofitseroff-tech.ru

E-mail: ovs@ofitseroff-tech.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 89722-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры Метерон МИО

Назначение средства измерений

Микроомметры Метерон МИО (далее по тексту - микроомметры) предназначены для измерений электрического сопротивления постоянному току.

Описание средства измерений

Микроомметры представляют собой переносные цифровые измерительные приборы (ЦИП).

Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. При этом входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на цифровом жидкокристаллическом (далее - ЖК) дисплее.

Управление процессом измерений осуществляется при помощи встроенного микроконтроллера.

Микроомметры предназначены как для измерений электрического сопротивления постоянному току в безиндуктивных цепях (контакты выключателей, реле, вводы, шины), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей).

Измерения производятся при двух направлениях измерительного тока по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

Выходной измерительный ток формируется преобразователем из напряжения питания. Микроомметры имеют несколько значений выходного измерительного тока.

Результаты измерений могут быть сохранены во встроенной памяти микроомметров, а также переданы на внешний персональный компьютер с помощью интерфейса связи USB.

Основные узлы микроомметров: стабилизированный источник постоянного измерительного тока, устройство измерений напряжения постоянного тока, микроконтроллер, устройство управления, схема интерфейсов, ЖК-дисплей, источник питания.

Микроомметры выпускаются в пяти модификациях: Метерон МИО-1, Метерон МИО-1Р, Метерон МИО-10, Метерон МИО-20, Метерон МИО-22, отличающихся выходным измерительным током, пределами измерений, габаритными размерами и массой.

Модификации Метерон МИО-10, Метерон МИО-20, Метерон МИО-22 имеют сенсорный ЖК-дисплей. Модификация Метерон МИО-20 имеет шесть измерительных каналов и встроенный принтер. Модификация Метерон МИО-22 имеет встроенный принтер, внутренний датчик температуры и вход для подключения внешнего датчика температуры для преобразования результатов измерений к требуемой температуре.

Конструктивно микроомметры выполнены в ударопрочных корпусах из пластика.

На лицевой панели расположены дисплей и органы управления. Измерительные разъемы расположены на боковой или лицевой панели.

Питание микроомметров осуществляется либо от встроенных аккумуляторных батарей, либо от сети переменного тока.

Общий вид микроомметров представлен на рисунках 1 - 5.

Нанесение знака поверки на микроомметры не предусмотрено.

Пломбирование микроомметров не предусмотрено.

Место нанесения заводских номеров - на специальной наклейке на нижней панели или крышке корпуса (в зависимости от модификации); способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

Обозначение места нанесения заводских номеров представлено на рисунках 6 - 7.

Рисунок 1 - Общий вид микроомметров Метерон МИО-1

Рисунок 2 - Общий вид микроомметров Метерон МИО-1Р

Рисунок 3 - Общий вид микроомметров Метерон МИО-10

Рисунок 4 - Общий вид микроомметров Метерон МИО-20

Рисунок 5 - Общий вид микроомметров Метерон МИО-22

Место нанесения заводских номеров

Рисунок 6 - Обозначение места нанесения заводских номеров на микроомметрах Метерон МИО-1, Метерон МИО-1Р, Метерон МИО-10

Место нанесения заводских номеров

Рисунок 7 - Обозначение места нанесения заводских номеров на микроомметрах Метерон МИО-20, Метерон МИО-22

Программное обеспечение

Встроенное ПО (микропрограмма) микроомметров реализовано аппаратно. Метрологические характеристики микроомметров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство микроомметров предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для модис			шкаций
	Метерон МИО-1	Метерон МИО-1Р	Метерон МИО-10	Метерон МИО-20	Метерон МИО-22
Идентификационное наименование ПО	-	-	-	-	-
Номер версии (идентификационный номер ПО)	1.Х	1.Х	1.Х	1.Х	1.Х
Цифровой идентификатор ПО	-	-	-	-	-
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики микроомметров Метерон МИО-1 в режиме измерений электрического сопротивления постоянному току

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е-м-р-))	Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом, кОм
от 0,01 мОм до 30,00 кОм	1,2	100,00 мОм	0,01 мОм	±(0,001<Rn+20 е.м.р.)
		1000,0 мОм	0,1 мОм
		10,000 Ом	0,001 Ом
	0,5	100,00 Ом	0,01 Ом
	0,05	1000,0 Ом	0,1 Ом
	0,005	10,000 кОм	0,001 кОм
	0,0005	30,00 кОм	0,01 кОм
Примечание - Rh. - верхний предел поддиапазона измерений, мОм, Ом, кОм

Таблица 3 - Метрологические характеристики микроомметров Метерон МИО-1Р в режиме измерений электрического сопротивления постоянному току

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е-м-р-))	Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом, кОм
от 0,001 мОм до 300,0 кОм	1,2	10,000 мОм	0,001 мОм	±(0,001<Rn.+20 е.м.р.)
		100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
		10,000 Ом	0,001 Ом
	0,5	100,00 Ом	0,01 Ом
	0,05	1000,0 Ом	0,1 Ом
	0,005	10,000 кОм	0,001 кОм
	0,0005	100,00 кОм	0,01 кОм
	0,00005	300,0 кОм	0,1 кОм
Примечание - Rn. - верхний предел поддиапазона измерений, мОм, Ом, кОм

измерений электрического сопротивления постоянному току

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е-м-р-))	Пределы допускаемой основной абсолютной погрешности измерений, мкОм, мОм, Ом, кОм
от 0,1 мкОм до 50,00 кОм	10	1000,0 мкОм	0,1 мкОм	±(0,002^Rn+10 е.м.р.)
		100,00 мОм	0,01 мОм
	5	1000,0 мОм	0,1 мОм
	1	10,000 Ом	0,001 Ом
	0,1	100,00 Ом	0,01 Ом
	0,01	1000,0 Ом	0,1 Ом
	0,001	10,000 кОм	0,001 кОм
		50,00 кОм	0,01 кОм	±(0,002-Rn.+20 е.м.р.)
Примечание - Rh. - верхний предел поддиапазона измерений, мкОм, мОм, Ом, кОм

Таблица 5 - Метрологические характеристики микроомметров Метерон МИО-20 в режиме измерений электрического сопротивления постоянному току

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е.м.р.В	Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом
от 0,001 мОм до 5000 Ом	20	1,0000 мОм	0,0001 мОм	±(0,002<Rn.+10 е.м.р.)
		10,000 мОм	0,001 мОм
		100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
	10	1,0000 мОм	0,0001 мОм
		10,000 мОм	0,001 мОм
		100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
	5	10,000 мОм	0,001 мОм
		100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
		5,000 Ом	0,001 Ом
	2	10,000 мОм	0,001 мОм
		100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
		10,000 Ом	0,001 Ом
	0,5	100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
		10,000 Ом	0,001 Ом
		50,00 Ом	0,01 Ом
	0,2	100,00 мОм	0,01 мОм
		1000,0 мОм	0,1 мОм
		10,000 Ом	0,001 Ом
		100,00 Ом	0,01 Ом
		1000,0 Ом	0,1 Ом	±(0,002<Rn.+15 е.м.р.)
		5000 Ом	1 Ом	±(0,002-Rn.+20 е.м.р.)

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мОм, Ом
Примечание - Rn. - верхний предел поддиапазона измерений, мОм, Ом

Таблица 6 - Метрологические характеристики микроомметров Метерон МИО-22 в режиме измерений электрического сопротивления постоянному току

Диапазон измерений электрического сопротивления постоянному току	Сила постоянного измерительного тока, А	Верхний предел поддиапазона измерений	Разрешение (единица младшего разряда (е-м-р-))	Пределы допускаемой основной абсолютной погрешности измерений, мкОм, мОм, Ом, кОм
от 0,1 мкОм до 1000,0 кОм	20	1000,0 мкОм	0,1 мкОм	±(0,002<Rn.+10 е.м.р.)
		10,000 мОм	0,001 мОм
	10	100,00 мОм	0,01 мОм
	5	1000,0 мОм	0,1 мОм
	1	10,000 Ом	0,001 Ом
	0,1	100,00 Ом	0,01 Ом
	0,01	1000,0 Ом	0,1 Ом
	0,001	10,000 кОм	0,001 кОм	±(0,004<Rn.+30 е.м.р.)
		100,00 кОм	0,01 кОм
		1000,0 кОм	0,1 кОм	±(0,0TRn.+30 е.м.р.)
Примечание - Rn. - верхний предел поддиапазона измерений, мкОм, мОм, Ом, кОм

Таблица 7 - Пределы допускаемой дополнительной погрешности

Модификация	Наименование влияющей величины	Диапазон значений влияющей величины	Пределы допускаемой дополнительной погрешности измерений, мкОм, мОм, Ом, кОм
Метерон МИО-1, Метерон МИО-1Р	Изменение температуры окружающего воздуха	от -10 °С до +18 °С не включ.; св. +28 °С до +50 °С включ.	±(0,002-Rn.+20 е.м.р.)
Метерон МИО-10, Метерон МИО-20		от -10 °С до +20 °С не включ.; св. +30 °С до +40 °С включ.	±(0,005<Rn.+10 е.м.р.)
Метерон МИО-22		от -10 °С до +18 °С не включ.; св. +28 °С до +40 °С включ.	±0,1-ДТ-Д)

Примечания:

Rh. - предел измерений, мкОм, мОм, Ом, кОм;

ДТ - разность температуры окружающего воздуха в рабочих условиях измерений, °С; До - пределы допускаемой основной погрешности измерений, мкОм, мОм, Ом, кОм

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение для модификаций
	Метерон МИО-1, МИО-1Р	Метерон МИО-10	Метерон МИО-20	Метерон МИО-22
Параметры электрического
питания:
- напряжение переменного тока, В	-	-	220
- частота переменного тока, Гц	-	-	50
- напряжение постоянного тока, В	3,7	12
Габаритные размеры (длинахширинахвысота), мм, не более	187x119x50	240x188x85	400x300x210	278x228x153

Продолжение таблицы 8

Наименование характеристики	Значение для модификаций
	Метерон МИО-1, МИО-1Р	Метерон МИО-10	Метерон МИО-20	Метерон МИО-22
Масса, кг, не более	0,48	1,1	7	3,1
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 до 80	от +20 до +30 до 80		от +18 до +28 до 80
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -10 до +50 до 80	от -10 до +40 до 80
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10 000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на микроомметры не предусмотрено.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микроомметр Метерон МИО (модификация по заказу)	Метерон МИО-1	1 шт.
	Метерон МИО-1Р	1 шт.
	Метерон МИО-10	1 шт.
	Метерон МИО-20	1 шт.
	Метерон МИО-22	1 шт.
Кабели измерительные	-	1 к-т
Чехол	-	1 шт.
Зарядное устройство	-	1 шт.
Кабель USB	-	1 шт. 1)

Наименование	Обозначение	Количество
Программное обеспечение «Monitoring Software» на CD-диске	-	1 шт. 1)
Датчик температуры	-	1 шт. 2)
Руководство по эксплуатации	-	1 экз.
Примечания 1) - кроме модификации Метерон МИО-1; 2) - только для модификации Метерон МИО-22

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации в разделе VI. «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

«Микроомметры Метерон МИО. Стандарт предприятия».

Правообладатель

«GuangZhou Zhengneng Electronic Technology Co., Ltd.», Китай

Адрес: No. 771, Guangcong 8th Road, Changyaoling Village, Zhongluotan Town, Baiyun

District, Guangzhou City, Guangdong Province, China

Изготовитель

«GuangZhou Zhengneng Electronic Technology Co., Ltd.», Китай

Адрес: No. 771, Guangcong 8th Road, Changyaoling Village, Zhongluotan Town, Baiyun

District, Guangzhou City, Guangdong Province, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 87951-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые АКИП-2204

Назначение средства измерений

Мультиметры цифровые АКИП-2204 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

Описание средства измерений

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.

Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Мультиметры исполняются в одной модификации - АКИП-2204.

На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.

На задней панели мультиметров расположены батарейный отсек, упор-подставка и серийный номер.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Общий вид мультиметров, место нанесения знака утверждения типа и место нанесения серийного (заводского) номера представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке.

AUTO POWER OFF

Hz/Duty

* ^H-^Z ^^A~

*<<*■

\10А£ i

Vs/

OFF fl „              fl OFF J

CATШ600V TRUERMS

10A COM _ТЕМ*">МННгВ

MAX      I

• eoovs----¹

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)

Метрологические и технические характеристики мультиметров

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения

постоянного тока

Верхний предел поддиапазона измерений, В	Значение единицы младшего разряда k, В	Пределы допускаемой абсолютной погрешности, В
0,4	0,0001	±(0,005-10^+4^)
4	0,001	±(0,005-10^+4^)
40	0,01	±(0,005-|0зм|+4-к)
400	0,1	±(0,005-|0зм|+4-к)
600	1	±(0,01-|0зм|+4-к)
Примечание: иизм - измеренное значение напряжения постоянного тока, В.

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения

переменного тока частотой от 50 до 200 Г ц

Верхний предел поддиапазона измерений, В	Значение единицы младшего разряда k, В	Пределы допускаемой абсолютной погрешности, В
4	0,001	±(0,008^иизм+6^к)
40	0,01	±(0,008^иизм+6^к)
400	0,1	±(0,008^иизм+6^к)
600	1	±(0,01-иИЗм+6-к)
Примечание: иизм - измеренное значение напряжения постоянного тока, В.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы

постоянного тока

Верхний предел поддиапазона измерений, А	Значение единицы младшего разряда k, А	Пределы допускаемой абсолютной погрешности, А
0,0004	140-7	±(0,01-|1изм|+10-к)
0,004	140-6	±(0,01-|1изм|+10-к)
0,04	140-5	±(0,01-|1изм|+10-к)
0,4	140-4	±(0,01-|1изм|+10-к)
101)	140-2	±(0,012-|!ИЗм|+10-к)
Примечания: 1) - для силы тока 10 А длительность измерений не должна превышать 15 с. 1изм - измеренное значение силы постоянного тока, А.

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы

переменного тока частотой от 50 до 200 Г ц

Верхний предел поддиапазона измерений, А	Значение единицы младшего разряда к, А	Пределы допускаемой абсолютной погрешности, А
0,0004	140-7	±(0,015-1ИЗм+10-к)
0,004	140-6	±(0,015-1ИЗм+10-к)
0,04	140-5	±(0,015-1ИЗм+10-к)
0,4	140-4	±(0,015-1ИЗм+10-к)
101)	140-2	±(0,025-!ИЗм+15-к)
Примечания: 1) - для силы тока 10 А длительность измерений не должна превышать 15 с. 1изм - измеренное значение силы постоянного тока, А.

Таблица 5  - Метрологические характеристики мультиметров в режиме измерений

сопротивления постоянному току

Верхний предел поддиапазона измерений, Ом	Значение единицы младшего разряда к, Ом	Пределы допускаемой абсолютной погрешности, Ом
4402	1-10-1	±(0,008<Иизм+5^к)
4403	1	±(0,008<Иизм+4^к)
4404	1-10	±(0,008<Иизм+4^к)

Продолжение таблицы 5

Верхний предел поддиапазона измерений, Ом	Значение единицы младшего разряда k, Ом	Пределы допускаемой абсолютной погрешности, Ом
4П05	П102	±(0,008^изм+4^к)
4П06	П103	±(0,008^изм+4^к)
4П07	П104	±(0,012^изм+10^к)
Примечание: ■R-изм - измеренное значение сопротивления, Ом.

Таблица 6  - Метрологические характеристики мультиметров в режиме измерений

электрической емкости

Верхний предел поддиапазона измерений, мкФ	Значение единицы младшего разряда k, мкФ	Пределы допускаемой абсолютной погрешности, мкФ
0,004	П10-6	±(0,05-^+90-10
0,04	П10-5	±(0,045-СИЗм+8-10
0,4	П10-4	±(0,045-СИЗм+8-10
4	1П0-3	±(0,045-^+8-10
40	П10-2	±(0,045-^+8-10
1001)	1-10-1	±(0,05-СИЗм+8-10
10001)	1	±(0,05-СИЗм+8-10
Примечания: 1) - при измерении емкости на пределе 100 мФ время измерений может составить более 30 с. Сизм - измеренное значение емкости, Ом.

Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты^

Верхний предел поддиапазона измерений, Г ц	Значение единицы младшего разряда k, Гц	Пределы допускаемой абсолютной погрешности, Г ц
1	П10-3	±(0,005^+10-10
1-10	П10-2	±(0,005^+10-10
1П02	1-10-1	±(0,005^+10-10
1П03	1	±(0,005^+10-10
1П04	1-10	±(0,005^+10-10
1П05	П102	±(0,005^+10-10
1П06	П103	±(0,005Тизм+10^)
3П07	П104	±(0,005^+10-10
Примечания: 1) - погрешность нормируется для сигналов синусоидальной и прямоугольной формы. Для диапазона частот от 1 Гц до 5 МГц входной уровень должен составлять не менее 200 мВскз; Fизм - измеренное значение частоты, Гц.

Таблица 8 - Технические характеристики мультиметров

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от +18 до +28 75 от 84,0 до 106,7
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа	от 0 до +40 80 от 84,0 до 106,7
Масса, кг, не более	0,19
Габаритные размеры (ширинахвысотахглубина), мм	145х74х36

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 9 - Комплектность мультимет	ров
Наименование	Обозначение	Количество, шт.
Мультиметр	АКИП-2204	1
Защитный чехол с подставкой		1
Измерительные провода		2
Источник питания		2
Термопара K-типа		1
Руководство по эксплуатации		1
Упаковочная коробка		1

Сведения о методиках (методах) измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1 •10⁶ Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия «Double King Industrial Holdings Co., Limited», Китай на мультиметры цифровые АКИП-2204, Certificate No. TUV100 04 326.

Правообладатель

«Double King Industrial Holdings Co., Limited», Китай

Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032

Web-сайт: http://www.china-victor.com

Изготовитель

«Double King Industrial Holdings Co., Limited», Китай

Адрес: Room 2107,21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong Телефон: +86 755 8242 6859 Факс: +86 755 2592 1032

Web-сайт: http://www.china-victor.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312058.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 86803-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов высокочастотные АКИП-3209

Назначение средства измерений

Генераторы сигналов высокочастотные АКИП-3209 (далее - генераторы) предназначены для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции.

Описание средства измерений

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой или импульсной модуляцией. В генераторах предусмотрена опция внешней квадратурной модуляции.

Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор с термокомпенсацией и тактовой частотой 10 МГц. В генераторах имеются дополнительные встроенные генератор сигналов специальной формы и импульсный генератор, имеющие отдельные выходы. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним котроллером.

Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB или LAN, опционально - через адаптер USB-GPIB.

Генераторы состоят из базовой модификации и опций, расширяющих диапазон частот выходного сигнала, и опций расширенной модуляции. Генераторы могут быть оснащены следующими опциями:

• - опция BW60: опция расширения частотного диапазона до 6 ГГц основного высокочастотного сигнала;

• - опция PT: генератор последовательности импульсов;

• - опция 10M-OCXO-L: термостатированный внутренний опорный генератор с улучшенной долговременной стабильностью по частоте.

На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.

Серийный (заводской) номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского номера и место нанесения знака поверки представлены на рисунке 2.

Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Места пломбировки приведены на рисунке 1.

Программное обеспечение

Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АКИП-3209
Номер версии (идентификационный номер ПО)	не ниже 1.1.1.2.1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики генераторов

Наименование характеристики			Значение
Частотные параметры
Диапазон частот АКИП-3209 (базовая модификация) АКИП-3209 с опцией BW60			от 9 кГц до 4 ГГц от 9 кГц до 6 ГГц
Дискретность установки частоты, Г ц			0,001
Пределы допускаемой относительной погрешности установки частоты - стандартное исполнение - опция 10M-OCXO-L			±1П0-6 ±1П0-7
Параметры уровня выходного сигнала при нормальных условиях измерений
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение) - в диапазоне частот от 9 до 100 кГц включ. - в диапазоне частот св. 100 кГц до 1 МГц включ. - в диапазоне частот св. 1 МГц до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ.			от -110 до +7 (от -110 до +4) от -110 до +15 (от -110 до +13) от -140 до +26 (от -110 до +20) от -130 до +24 (от -110 до +20)
Дискретность установки уровня выходного сигнала, дБ			0,01
Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ	- в диапазоне частот от 9 до 100 кГц включ.	- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.	±1,1 ±0,9 ±0,9
	- в диапазоне частот св. 100 кГц до 4 ГГц включ.	- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.	±1,1 ±0,7 ±0,7
	- в диапазоне частот св. 4 до 6 ГГц включ.	- в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ.	±1,1 ±0,7 ±0,7
Пределы дополнительной абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ			±0,2

Продолжение таблицы 2

Наименование характеристики	Значение
Параметры спектра выходного сигнала^
Уровень гармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 6 ГГц, дБн, не более	-30
Уровень субгармонических искажений при Рвых менее +13 дБм, при отстройке от несущей более 10 кГц, в диапазоне частот от 1 МГц до 6 ГГц, дБн, не более	-48
Уровень негармонических искажений при Рвых менее +13 дБм, при отстройке от несущей более10 кГц, дБн, не более - в диапазоне частот от 1 МГц до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ.	-65 -56
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц - частота несущей 100 МГц - частота несущей 1 ГГц - частота несущей 4 ГГц - частота несущей 6 ГГц	-120 -118 -104 -105
Параметры внутреннего модулирующего генератора (LF)
Формы выходного сигнала	синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень
Диапазон частот сигнала - синусоидального - прямоугольного, треугольного, пилообразного	от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц
Дискретность установки частоты, Г ц	0,01
Пределы допускаемой относительной погрешности установки частоты	приведены в разделе «частотные параметры»
Диапазон установки уровня сигнала (размах) ивых на нагрузке 50 Ом, В	от 1 • 10-3 до 3
Дискретность установки уровня сигнала, мВ	1
Верхний предел установки постоянного смещения (наименьшее из приведенных значений), В	±(2,5-0,5-ивых), ±2
Дискретность установки постоянного смещения, мВ	10
Допускаемая абсолютная погрешность установки постоянного смещения, мВ	±(0,01-исм+3)
Неравномерность АЧХ встроенного генератора, дБ	±0,3
Примечания: 1) В диапазоне частот от 9 до 100 кГц не включ. параметры спектра (искажения) выходного сигнала не нормируются; АРУ (ALC) - режим автоматической регулировки усиления; Рвых - уровень выходной мощности; дБм - обозначает уровень мощности в дБ относительно 1 мВт; дБн - обозначает уровень мощности в дБ относительно уровня несущей; ивых - установленное значение напряжения на выходе, В; исм - установленное значение постоянного смещения, В.

Продолжение таблицы 2

Наименование характеристики	Значение
Параметры внутреннего импульсного генератора
Виды импульсов	одинарный, парный
Полярность импульсов	нормальная, инвертированная
Диапазон установки периода импульсов	от 40 нс до 300 с
Диапазон установки длительности импульсов	от 20 нс до 300 с
Диапазон установки задержки парных импульсов	от 20 нс до 300 с
Дискретность установки периода, длительности и задержки импульсов, нс	10
Параметры амплитудной синусоидальной модуляции (АМ)
Режимы модуляции	внутренняя, внешняя, внутренняя+внешняя
Диапазон установки коэффициента АМ (Кам), %	от 0 до 100
Дискретность установки коэффициента АМ, %	0,1
Диапазон модулирующих частот	приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при Кам не более 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц, %	±(0,04-Кам+1)
Коэффициент гармоник огибающей АМ в режиме внутренней АМ, при Кам менее 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц, %, не более	3
Параметры частотной синусоидальной модуляции (ЧМ)
Режимы модуляции	внутренняя, внешняя, внутренняя+внешняя
Масштабный коэффициент N - в диапазоне частот от 9 кГц до 1 МГц включ. - в диапазоне частот св. 1 до 250 МГц включ. - в диапазоне частот св. 250 до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1 до 2 ГГц включ. - в диапазоне частот св. 2 до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ.	0,25 0,5 0,125 0,25 0,5 1 2
Максимальное значение девиации частоты (Af), МГ ц	1-N
Дискретность установки девиации частоты, Г ц (наибольшее из приведенных значений)	0,00TAf или 1 Гц
Примечания: дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц; Кам - коэффициент амплитудной модуляции, %.

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон модулирующих частот	приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»
Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при Af не более 50 кГц, при модулирующей частоте 1 кГц, Гц	±(0,02^Af+20)
Коэффициент гармоник ЧМ, при Af не более 50 кГц, при модулирующей частоте 1 кГц, %, не более	1
Параметры фазовой синусоидальной модуляции (ФМ)
Режимы модуляции	внутренняя, внешняя, внутренняя+внешняя
Максимальное значение девиации фазы (Аф), рад	5-N, где N - масштабный коэффициент (приведен в разделе «Параметры ЧМ»)
Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)	0,00ГАф или 0,01
Диапазон модулирующих частот	приведен в разделе «Параметры внутреннего модулирующего генератора (LF)»
Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, рад при Аф<5^, при модулирующей частоте 1 кГц	±(0,02^Аф+0,05)
Параметры импульсной модуляции (ИМ)
Режимы модуляции	внутренняя, внешняя
Диапазон установки периода следования импульсов	от 40 нс до 300 с
Время нарастания/спада радиоимпульса, нс, не более	15
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее - в диапазоне частот от 1 МГц до 4 ГГц включ. - в диапазоне частот св 4 до 6 ГГц	70 65
Характеристики выходного тракта
Номинальное значение выходного сопротивления ВЧ выхода, Ом	50
Предел допускаемого значения КСВН ВЧ выхода в диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен	2,0

Таблица 3 - Технические характеристики генераторов

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от +20 до +30 80 от 84,0 до 106,7
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа	от +5 до +45 90 от 84,0 до 106,7
Напряжение питающей сети, В	от 90 до 264
Номинальные значения частоты питающей сети, Гц - при напряжении питания от 90 до 264 В - при напряжении питания от 90 до 132 В	50 или 60 400
Потребляемая мощность, Вт, не более	75
Масса, кг, не более	4,84
Габаритные размеры (ширинахвысотахглубина), мм	338x113x369

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт.
Г енератор сигналов высокочастотный	АКИП-3209	1
Сетевой кабель	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Описание средства измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «Генераторы сигналов высокочастотные АКИП-3209».

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen

Zhen, China

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312058.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Регистрационный № 86189-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метеостанции автоматизированные АМС

Назначение средства измерений

Метеостанции автоматизированные АМС (далее - метеостанции АМС) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности, количества осадков, температуры дорожного полотна, толщины слоя снега, воды, льда на поверхности дорожного полотна, энергетической освещенности, высоты снежного покрова, продолжительности солнечного сияния, температуры железнодорожного рельса, температуры грунта, объемной доли воды в почве.

Описание средства измерений

Принцип действия метеостанций АМС основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в модуль обработки и передачи информации, где результаты измерений обрабатываются, после чего передаются на персональный компьютер пользователя.

Принцип действия первичных измерительных преобразователей:

• - при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха (для HMP155, ДТВВ-01, WXT536, ДМП);

• - при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды (для HMP155, ДТВВ-01, WXT536, ДМП);

• - при измерении атмосферного давления основан на изменении емкости конденсатора (для ДМП, WXT536) или механической деформации кварцевой мембраны в зависимости от изменения атмосферного давления (для PTB330, ДАДС-1);

• - при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (для WAA151, ДСНВ, ДСНВ-А) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (для WXT536, ДМП);

• - при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (для WAA151, ДСНВ, ДСНВ-А) или на изменении значений ультразвукового преобразователя потока (для WXT536, ДМП);

- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (для ОТТ Pluvio² 200) или на изменении значений пьезоэлектрического или ультразвукового преобразователя (для WXT536, WS100-UMB) или оптического преобразователя (для ДО-02-02);

• - при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (для РWD20, PWD22, ДМДВ);

• - при измерении высоты снежного покрова основан на определении разности фаз излучаемых модулированных сигналов (для SR50A-L, SHM31, SD-9);

• -  при измерении температуры дорожного полотна основан на зависимости сопротивления платинового чувствительного элемента от температуры (для DRS511, DTS12A/G/W) или на зависимости интенсивности отраженного потока инфракрасного излучения от температуры дорожного полотна (для ДСПД, NIRS31-UMB)

• - при измерении температуры грунта основан на зависимости сопротивления платинового чувствительного элемента от температуры (для МЦДТ 0922/ МЦДТ 1301/ ДВГ-01);

• - при измерении толщины слоя воды, снега, льда основан на обратной зависимости интенсивности отраженного инфракрасного сигнала от толщины измеряемого слоя вещества (для DRS511, IRS31Pro-UMB, NIRS31-UMB, ДСПД);

• - при измерении продолжительности солнечного сияния основан на регистрации времени воздействия солнечного излучения на фотодиод (для CSD3);

• - при измерении энергетической освещенности основан на термоэлектрическом

эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция     от энергетической     освещенности     поглощенного

солнечного излучения (для SMP10, МПП-402.00030);

• - при измерении температуры ж/д рельса основан на зависимости сопротивления платинового чувствительного элемента от температуры (для NL-1S011-S);

• - при измерении объемной доли воды в почве основан на зависимости измерении параметров диэлектрической проницаемости среды, которая измеряется и пересчитывается в значение объемной доли воды в почве в соответствии с выбранной настройками датчика формулой пересчета. (ПИП ДВГ-01).

Конструктивно метеостанции АМС построены по модульному принципу.

Метеостанции АМС состоят из модуля измерительного, модуля обработки и передачи информации, модуля автономного питания и мачты метеорологической.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.

Модуль обработки и передачи информации состоит из блока процессорного БПР, блока коммуникационного, модемов каналов связи, а также соответствующих антенн. Блок процессорный БПР может быть выполнен в компактном виде для мобильной метеостанции АМС.

Модуль автономного питания состоит из контроллера заряда, аккумулятора и модуля солнечного.

Мачта метеорологическая предназначена для установки измерительных преобразователей, а также блока процессорного БПР.

Метеостанции АМС выпускаются с различным количеством измерительных каналов. Количество измерительных каналов формируется в соответствии с заказом. Количество и состав измерительных каналов конкретной метеостанции АМС указывается в ее формуляре. Максимально возможное количество измерительных каналов составляет 14 шт.

Метеостанции АМС работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для передачи информации пользователю метеостанции АМС имеют последовательный интерфейс RS-485 и каналы беспроводной связи (GSM, спутниковый канал связи).

Нанесение знака поверки на метеостанции АМС не предусмотрено. Заводской номер, состоящий из четырех арабских цифр, наносится на корпус блока процессорного БПР в виде наклейки.

Типовое расположение элементов метеостанции АМС представлено на рисунке 1. Размещение датчиков в местах эксплуатации осуществляется в соответствии с руководством по эксплуатации на них.

Пломбировка не предусмотрена, для защиты метеостанции АМС от несанкционированного доступа применяются замки на блоке процессорном БПР. Схема расположения замков представлена на рисунке 2. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

2

5

9

14

i^10 *

7

г ’ ‘7        ’

я

О\ЛА/

-I

1 - ДТВВ-01, HMP155; 2 - WAV151, WAA151, ДСНВ, ДСНВ-А;3 - PWD20, PWD22, ДМДВ;

4 - SR50A-L, SHM31, SD-9; 5 - OTT Pluvio² 200; 6 - NIRS31-UMB, ДСПД;

7 - WXT536, ДМП, WS100-UMB; 8 - DRS511, IRS31Pro-UMB; 9 - DTS12A/G/W; 10 -NL-1S011-S; 11 - PTB330, ДАДС-1; 12 - ДО-02-02; 13 - SMP10, CSD3, МПП-402.00030;

14 - МЦДТ 1301, МЦДТ 0922, ДВГ-01

Рисунок 1 - Общая схема расположения датчиков метеостанции АМС

1 - замки на корпусе блока процессорного БПР

Рисунок 2 - Схема расположения замков на корпусе блока процессорного БПР Измерительные каналы метеостанции АМС комплектуются первичными измерительными преобразователями из таблицы 1.

Таблица 1 - Перечень первичных измерительных преобразователей метеорологических параметров метеостанции АМС

Наименование канала измерений	Первичные измерительные преобразователи (НИН)
Канал измерений скорости воздушного потока	Метеостанции автоматические WXT536 Датчики метеорологических параметров ДМП Датчики скорости и направления ветра ДСНВ Преобразователи скорости воздушного потока WAA151 Датчики скорости и направления ветра ДСНВ-А
Канал измерений направления воздушного потока	Метеостанции автоматические WXT536 Датчики метеорологических параметров ДМП Датчики скорости и направления ветра ДСНВ Преобразователи направления воздушного потока WAV151 Датчики скорости и направления ветра ДСНВ-А
Канал измерений температуры воздуха	Датчики метеорологических параметров ДМП Датчики влажности-температуры ДТВВ-01 Метеостанции автоматические WXT536 Измерители влажности и температуры HMP155
Канал измерений относительной влажности воздуха	Датчики метеорологических параметров ДМП Датчики влажности-температуры ДТВВ-01 Метеостанции автоматические WXT536 Измерители влажности и температуры HMP155
Канал измерений атмосферного давления	Датчики метеорологических параметров ДМП Датчики атмосферного давления ДАДС-1 Метеостанции автоматические WXT536 Барометры PTB330

Продолжение таблицы 1

Наименование канала измерений	Первичные измерительные преобразователи
Канал измерений метеорологической оптической дальности	Нефелометры РWD20, PWD22 Датчики метеорологической дальности видимости ДМДВ
Канал измерений количества осадков	Метеостанции автоматические WXT536 Станции погодные автоматические WS100-UMB Датчики атмосферных осадков ОТТ Pluvio2 200 Датчики осадков ДО-02-02
Канал измерений продолжительности солнечного сияния	Измерители продолжительности солнечного сияния CSD3
Канал измерений высоты снежного покрова	Датчики высоты снежного покрова SHM31; Датчики высоты снежного покрова SR50A-L Ультразвуковой датчик расстояния SD-9
Канал измерений температуры железнодорожного рельса	Датчики температуры рельса NL- 1S011-S
Канал измерений температуры грунта	Датчики температуры многозонные цифровые МЦДТ 0922/ МЦДТ 1301 Датчики влажности и температуры грунта ДВГ-01 Датчики состояния поверхности дорожного полотна DRS511
Канал измерений объемной доли воды в почве	Датчики влажности и температуры грунта ДВГ-01
Канал измерений параметров дорожного полотна	Измерители метеорологических параметров дорожного покрытия бесконтактные NIRS31-UMB Преобразователи метеорологических параметров дорожного покрытия IRS-31Pro-UMB Датчики состояния поверхности дорожного полотна DRS511 Датчики состояния поверхности дорожного полотна ДСПД Датчики температуры дорожного полотна DTS12A/G/W
Канал измерений энергетической освещенности	Пиранометр SMP10 Пиранометр МПП-402.00030

Программное обеспечение

Метеостанции АМС имеют встроенное и автономное программное обеспечение (далее -ПО):

• - встроенное ПО «ISAT_0 1 089-0 1 .hex» обеспечивает прием данных с метеорологических датчиков, обработку полученных данных и передачу результатов измерений по внешним каналам связи в системы более высокого уровня;

• - автономное ПО «АМС» обеспечивает отображение результатов измерений метеорологических датчиков;

• - автономное мобильное ПО «AMS» обеспечивает отображение результатов измерений метеорологических датчиков.

Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.

Наименование и версия программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	встроенное	автономное	автономное
Идентификационное наименование ПО	ISAT 01089-01.hex	АМС	AMS
Номер версии (идентификационный номер) ПО	1.X*	1.X*	1.X*

*-обозначение «X» не относится к метрологически значимой части ПО

Метрологические и технические характеристики средства измерений

Таблица 3 - Метрологические характеристики

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК атмосферного давления	ДМП	Диапазон измерений, гПа	от 600 до 1100
		Пределы допускаемой абсолютной погрешности измерений, гПа	±0,5
	ДАДС-1	Диапазон измерений, гПа	от 500 до 1100
		Пределы допускаемой погрешности измерений, гПа: - для исполнений ИСАТ.406231.008, -01, -02; - для исполнений ИСАТ.406231.008-03	± 0,3 ± 0,5
	WXT536	Диапазон измерений, гПа	от 600 до 1100
		Пределы допускаемой абсолютной погрешности измерений, гПа: - при температуре св. 0 до +30 °C включ.; - при температуре от -50 до 0 °C включ. и св. +30 до +60 °C	±0,5 ±1,0
	PTB330	Диапазон измерений, гПа	от 500 до 1100
		Пределы допускаемой абсолютной погрешности измерений, гПа	±0,3
ИК температуры воздуха	HMP155	Диапазон измерений, °С	от - 60 до + 60
		Пределы допускаемой абсолютной погрешности измерений, °С: - в диапазоне св. -30 до +50 °С включ.; - в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до +60 °С	±0,2 ±0,4

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК температуры воздуха	WXT536	Диапазон измерений, °С	от -50 до +60
		Пределы допускаемой абсолютной погрешности измерений, °С: - в диапазоне от -50 до +20 °С включ.; - в диапазоне св. +20 до +40 °С включ.; - в диапазоне св. +40 до +60 °С	±0,5 ±0,3 ±0,4
	ДТВВ-01	Диапазон измерений, °C	от -60 до +60
		Пределы допускаемой абсолютной погрешности, °C	±0,2
	ДМП	Диапазон измерений, °C	от -50 до +60
		Пределы допускаемой абсолютной погрешности, °C	±0,3
ИК относительной влажности воздуха	ДТВВ-01	Диапазон измерений, %	от 0 до 100
		Пределы допускаемой погрешности измерений: - при температуре от -60 до -40 °С включ.; - в диапазоне св. 10 до 90 % включ. при температуре св. -40 до + 60 °С; - в диапазоне от 0 до 10 % включ. и св. 90 до 100 % при температуре св. -40 до + 60 °С	± 3 % ± 2 % ± 3 %
	ДМП	Диапазон измерений, %	от 5 до 100
		Пределы допускаемой абсолютной погрешности измерений, %: - в диапазоне от 5 до 90 % включ.; - в диапазоне св. 90 до 100 %	±2 ±5
	HMP155	Диапазон измерений, %	от 0 до 100
		Пределы допускаемой абсолютной погрешности измерений, %: - в диапазоне от 0 до 90 % включ.; - в диапазоне св. 90 до 100 %;	±3 ±4
	WXT536	Диапазон измерений, %	от 0 до 100
		Пределы допускаемой абсолютной погрешности измерений, %: - в диапазоне от 0 до 90 % включ.; - в диапазоне св. 90 до 100 %	±3 ±5

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК скорости воздушного потока	ДМП, WXT536	Диапазон измерений, м/с	от 0,2 до 60
		Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 0,2 до 10 м/с включ., м/с; - относительной в диапазоне св. 10 до 60 м/с, %	±0,5 ±5
ИК скорости воздушного потока	ДСНВ, ДСНВ-А	Диапазон измерений, м/с	от 0,4 до 75
		Пределы допускаемой абсолютной погрешности, м/с	±(0,04+0,04^V*)
	WAA151	Диапазон измерений, м/с	от 0,5 до 60
		Пределы допускаемой абсолютной погрешности, м/с	±(0,4+0,035^V)
ИК направления воздушного потока	ДМП, WAV151, WXT536	Диапазон измерений	от 0° до 360°
		Пределы допускаемой абсолютной погрешности	±3°
	ДСНВ, ДСНВ-А	Диапазон измерений	от 0° до 360°
		Пределы допускаемой абсолютной погрешности	±2°
ИК метеорологической оптической дальности	ДМДВ	Диапазон измерений, м	от 10 до 20 000
		Пределы допускаемой относительной погрешности, %: - в диапазоне от 10 до 600 м включ.; - в диапазоне св. 600 до 10 000 м включ.; - в диапазоне св. 10 000 до 20 000 м	±8 ±10 ±20
	PWD20, PWD22	Диапазон измерений, м	от 10 до 50 000
		Пределы допускаемой относительной погрешности, %: - в диапазоне от 10 до 10 000 м включ.; - в диапазоне св. 10 000 до 50 000 м	±10 ±20

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК количества осадков	WXT536	Минимальное измеряемое количество осадков, мм	0,2
		Пределы допускаемой абсолютной погрешности, мм	±(0,2+0,05^ X1*)
	WS100-UMB	Минимальное измеряемое количество осадков, мм	0,2
		Пределы допускаемой абсолютной погрешности, мм	±(0,1+0,05- X1)
ИК количества осадков	ОТТ Pluvio2 200	Диапазон измерений, мм	от 1 до 1500
		Пределы допускаемой абсолютной погрешности, мм	±(1 + 0,01-Xx)
	ДО-02-02	Минимальное измеряемое количество осадков, мм	0,2
		Пределы допускаемой абсолютной погрешности, мм	±(0,1+0,08-X1)
ИК температуры ж/д рельса	NL-1S011-S	Диапазон измерений, °С	от -40 до +80
		Пределы допускаемой абсолютной погрешности, °С: - в диапазоне св. -10 до +80 °C; - в диапазоне от -40 до -10 °C включ.	ci о +1 +1
ИК высоты снежного покрова	SHM31	Диапазон измерений, м	от 0 до 10
		Пределы допускаемой абсолютной погрешности, мм	±(5+0,0005Ъ*)
	SR50A-L	Диапазон измерений, м	от 0,5 до 10,0
		Пределы допускаемой погрешности: - абсолютной в диапазоне от 0,5 до 2,5 м включ., м; - относительной в диапазоне св. 2,5 м до 10 м, %	±0,1 ±0,4
	SD-9	Диапазон измерений, м	от 0 до 10
		Пределы допускаемой погрешности, см	± 0,5
ИК продолжительности солнечного сияния	CSD3	Диапазон измерений продолжительности солнечного сияния, ч	от 0 до 24
		Пределы допускаемой абсолютной погрешности, ч	±0,1

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК энергетической освещенности	SMP10	Диапазон измерений энергетической освещенности, Вт/м2	от 10 до 1600
		Пределы допускаемой относительной погрешности, %	±11
	МПП- 402.00030	Диапазон измерений, Вт/м2	от 10 до 1600
		Пределы допускаемой относительной погрешности, %	11
ИК параметров дорожного полотна (ИК температуры дорожного полотна, ИК толщины слоя снега, воды, льда на поверхности дорожного полотна)	NIRS31-UMB	Диапазон измерений температуры дорожного полотна, °С	от -40 до +70
		Пределы допускаемой абсолютной погрешности, °С	±0,8
		Диапазон измерений толщины слоя, мм - воды/льда - снега	от 0,2 до 2 от 0,2 до 10
		Пределы допускаемой абсолютной погрешности, мм - воды/льда - снега	±(0,1+0,2-H*) ±(0,1+0,2-H)
	IRS-31Pro-UMB	Диапазон измерений температуры дорожного полотна, °С	от -40 до +60
		Пределы допускаемой абсолютной погрешности, °С	±0,5
		Диапазон измерений толщины слоя воды, мм	от 0,2 до 4
		Пределы допускаемой абсолютной погрешности, мм	±(0,2+0,2<И)
		Диапазон показаний температуры точки замерзания, °С	от -40 до 0

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК параметров дорожного полотна (ИК температуры дорожного полотна, ИК толщины слоя снега, воды, льда на поверхности дорожного полотна)	DRS511	Диапазон измерений температуры дорожного полотна, °С	от -40 до +60
		Пределы допускаемой абсолютной погрешности, °С	±0,5
		Диапазон измерений толщины слоя, мм - воды/льда - снега	от 1 до 10 от 1 до 20
		Пределы допускаемой абсолютной погрешности, мм - воды/льда - снега	±0,5 ±0,5
	DTS12A DTS12G/W	Диапазон измерений температуры дорожного полотна, °С DTS12A DTS12G/W	от -60 до +80 от -80 до +80
		Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С DTS12A DTS12G/W	±(0,08+0,0051*) ±(0,08+0,0051)
ИК температуры дорожного полотна	ДСПД	Диапазон измерений температуры дорожного полотна, °С	от -50 до +70
		Пределы допускаемой абсолютной погрешности, °С	±0,8
ИК толщины слоя снега, воды, льда на поверхности дорожного полотна	ДСПД	Диапазон измерений толщины слоя, мм - воды/льда - снега	от 0 до 10 от 0 до 20
		Пределы допускаемой абсолютной погрешности, мм - воды/льда - снега	±0,4 ±0,4
ИК температуры грунта	МЦДТ 1301, МЦДТ 0922	Диапазон измерений, °С	от -50 до +60
		Пределы допускаемой погрешности измерений, °С: от -50 до -30 °С включ., °С, не более; св. -30 до +30 °С включ., °С, не более; св. +30 до +60 °С, не более	± (0,1+0,014 (|t|-30)) ± 0,1 ± (0,1+0,014 (|t|-30))

Продолжение таблицы 3

Наименование измерительного канала	Наименование применяемого компонента	Наименование характеристики	Значение
ИК температуры грунта	ДВГ-01	Диапазон измерений, °C	от -50 до +60
		Пределы допускаемой погрешности, °C	± 0,2
	DRS511	Диапазон измерений, °С	от -40 до +60
		Пределы допускаемой абсолютной погрешности, °С	±0,5
ИК объемной доли воды в почве	ДВГ-01	Диапазон измерений, %	от 3 до 50
		Пределы допускаемой абсолютной погрешности, %	± 3

*V-u3MepeHHoe значение скорости воздушного потока, м/с; Xi-измеренное значение количества осадков, мм; t-измеренное значение температуры, °С; h - измеренная высота снежного покрова, мм; Н-измеренная толщина слоя (воды, снега, льда),мм

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: -напряжение переменного тока, В	220±22
-частота переменного тока, Г ц	50
Потребляемая мощность, В^А, не более	1500
Интерфейсы связи	RS-485, сети GSM,
	спутниковый канал связи
Габаритные размеры блока процессорного БПР, мм, не более:
- высота	446
- ширина	308
- длина	226
Габаритные размеры блока процессорного БПР компактного вида, мм, не более:
- высота	212
- ширина	130
- длина	152
Масса, кг, не более - блока процессорного БПР	5,5
- блока процессорного БПР компактного вида	3
Условия эксплуатации метеостанции автоматизированной АМС:
-относительная влажность воздуха, %	от 0 до 100
-атмосферное давление, гПа	от 600 до 1100
- температура воздуха, °С:
Блок процессорный ИСАТ.468364.064 (ИСАТ.468364.064-ХХ)	от - 50 до + 60
Блок процессорный ИСАТ.468364.080	от - 20 до + 50
Блок коммуникационный ИСАТ.468364.090	от 0 до + 40
Модуль автономного питания ИСАТ.565111.004	от - 50 до + 60

Продолжение таблицы 4

Наименование характеристики	Значение
Преобразователь измерительный WT501	от - 40 до + 60
Датчик метеорологической дальности видимости ДМДВ	от - 50 до + 60
Датчик метеорологических параметров ДМП	от - 50 до + 60
Датчик скорости и направления ветра ДСНВ	от - 50 до + 60
Датчик атмосферного давления ДАДС-1	от - 50 до + 60
Датчик влажности-температуры ДТВВ-01	от - 40 до + 60
Метеостанция автоматическая WXT536	от - 50 до + 60
Преобразователь скорости воздушного потока WAA151	от - 50 до + 55
Преобразователь направления воздушного потока WAV151	от - 50 до + 55
Измеритель влажности и температуры HMP155	от - 69 до + 60
Барометр PTB330	от - 40 до + 60
Нефелометр PWD22	от - 50 до + 55
Нефелометр PWD20	от - 50 до + 55
Станция погодная автоматическая WS100-UMB	от - 50 до + 60
Датчик атмосферных осадков OTT Pluvio2 200	от - 40 до + 60
Датчик состояния поверхности дорожного полотна DRS511	от - 40 до + 60
Термометр сопротивления DTS12A/G/W	от - 50 до + 60
Пиранометр SMP10	от - 40 до + 60
Измеритель продолжительности солнечного сияния CSD3	от - 40 до + 70
Датчик высоты снежного покрова SHM31	от - 40 до + 50
Датчик высоты снежного покрова SR50A-L	от - 45 до + 50
Поверхностный датчик температуры NL-1S011-S	от - 40 до + 80
Датчик осадков ДО-02-02	от - 40 до + 50
Датчик состояния поверхности дорожного полотна «ДСПД»	от - 60 до + 70
Преобразователь метеорологических параметров дорожного покрытия IRS-31Pro-UMB	от - 40 до + 60
Измеритель метеорологических параметров дорожного полотна бесконтактный NIRS31-UMB	от - 40 до + 70
Датчики температуры многозонные цифровые МЦДТ 0922/ МЦДТ 1301	от - 50 до + 100
Датчики влажности и температуры грунта ДВГ-01	от - 50 до + 60
Датчики скорости и направления ветра ДСНВ-А	от - 60 до + 60
Ультразвуковой датчик расстояния SD-9	от - 40 до + 70
Пиранометр МПП-402.00030	от - 40 до + 60
Средняя наработка до отказа, ч, не менее	20000
Средний срок службы, лет	10

Знак утверждения типа

наносится на корпус блока процессорного БПР, а также на руководство по эксплуатации и на формуляр типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность метеостанции АМС

Наименование	Обозначение	Количество
Метеостанции автоматизированные	АМС	1 шт. *
Руководство по эксплуатации	ИСАТ.416318.002РЭ	1 экз.
Формуляр	ИСАТ.416318.002ФО	1 экз.
*Количество и состав измерительных каналов конкретной метеостанции АМС указывается в ее формуляре.

Сведения о методиках (методах) измерений

приведены в документе ИСАТ.416318.002РЭ «Метеостанции автоматизированные АМС. Руководство по эксплуатации», в разделе 2 «Использование по назначению»

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г.№ 2885;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1 - V10⁷ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г.№ 2815;

Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815;

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556;

Технические условия ИСАТ.416318.002ТУ «Метеостанции автоматизированные АМС. Технические условия.»

Правообладатель

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653

Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51

Факс: +7 (812) 600-04-49

Web-сайт: radar-mms.com

E-mail: radar@radar-mms.com

Изготовитель

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653

Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А

Телефон: +7 (812) 777-50-51

Факс: +7 (812) 600-04-49

Web-сайт: radar-mms.com

E-mail: radar@radar-mms.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Регистрационный № 83547-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТПОЛ

Назначение средства измерений

Трансформаторы тока ТПОЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитное поле. Магнитное поле магнитопровода создает во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы относятся к проходному типу трансформаторов. Первичная обмотка трансформаторов выполнена из медной трубы. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.

Трансформаторы выпускаются в модификациях ТПОЛ-20 и ТПОЛ-35, отличающихся номинальным напряжением 20 кВ и 35 кВ соответственно, номинальным первичным током, классами точности, климатическим исполнением и габаритными размерами.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового обозначения.

Общий вид трансформаторов представлен на рисунке 1. Маркировочная табличка трансформаторов с указанием места нанесения заводского номера представлена на рисунке 2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	ТПОЛ-20		ТПОЛ-35
* Номинальное напряжение ином , кВ	20		35
Номинальный первичный ток 21ном, А	1500	400; 600; 800; 1000; 1500;2000	400; 600; 800; 1000;1500
Номинальный вторичный ток /2ном, А	5	1; 5
Номинальная частота переменного тока, Гц	50; 60
Количество вторичных обмоток	2	2
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений, для учета - для защиты - для измерений и защиты	-	0,2; 0,5; 0,5S; 1 5P; 10P 0,5 (5Р); 0,5 (10Р); 1 (5Р); 1(10Р)
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015	10PR	-
Номинальная вторичная нагрузка 52ном с индуктивно-активным        коэффициентом мощности cosф2=0,8, В^А: - вторичной обмотки для измерений, для учета - вторичной обмотки защиты - вторичной обмотки для измерений и защиты	20	от 20 до 30 от 10 до 30 от 15 до 50

Наименование характеристики	Значение для модификации
	ТПОЛ-20          ТПОЛ-35
Номинальная предельная кратность вторичных обмоток Кном: - для защиты по ГОСТ 7746-2015 - для защиты по ГОСТ Р МЭК 61869-2-2015 -для измерений и защиты по ГОСТ 7746-2015	30	от 10 до 30 от 10 до 30
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений	-	от 10 до 30
Примечания: * - в трансформаторах, устанавливаемых в схеме поперечной дифференциальной защиты турбогенератора, в нормальном режиме эксплуатации на первичной обмотке отсутствует напряжение.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	ТПОЛ-20	ТПОЛ-35
Габаритные размеры (диаметрхдлина), мм, не более	310x840	310x1100
Масса, кг, не более	51	61
Климатическое исполнение по ГОСТ 15150-69Х) 2)	У; ТС3); Т4)	У; Т4)
Категория размещения по ГОСТ 15150-69	3
Высота над уровнем моря, м, не более	1000
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	30
Примечания: 1) - при установке трансформаторов модификации ТПОЛ-20 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 и 2000 А климатического исполнения и категории размещения У3, Т3, ТС3 и трансформаторов модификации ТПОЛ-35 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 А климатического исполнения и категории размещения У3, Т3 в цепях нулевых выводов турбогенератора верхнее значение рабочей температуры воздуха в месте их установки - плюс 65 °С; 2) - допускается климатическое исполнение и категория размещения по ГОСТ 15150-69 с диапазоном рабочих температур: - У3 от -45 до +65 °С; - Т3 от -10 до +65 °С; - ТС3 от -10 до +65 °С; 3) - в условиях отсутствия выпадения росы; 4) - только для установки в нулевых выводах турбогенераторов.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока ТПОЛ	-	1 шт.
Паспорт. Трансформатор тока ТПОЛ-20	1ВД.762.017 ПС* 1ВД.762.017-01 ПС*	1 экз.
Паспорт. Трансформатор тока ТПОЛ-35	1ВД.762.018 ПС* 1ВД.762.018-01 ПС* 1ВД.762.018-04 ПС*	1 экз.
Руководство по эксплуатации**	ВДО.412.132	1 экз.
Примечания: * - децимальный номер паспорта зависит от поставки; ** - на партию трансформаторов, поставляемых в один адрес

Сведения о методиках (методах) измерений

приведены в пункте 2.3 «Методика измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока.»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ16-517.844-80 «Трансформаторы тока типов ТПОЛ-20 и ТПОЛ-35. Технические условия».

Правообладатель

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес юридического лица: г. Санкт-Петербург, линия 24-я В.О., д. 3-7, лит. И, оф. 1

Изготовитель

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: г. Санкт-Петербург, линия 24-я В.О., д. 3-7, лит. И, оф. 1

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок вобласти метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д,д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Регистрационный № 76657-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т

Назначение средства измерений

Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т (далее - толщиномеры) предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесенных на токопроводящие магнитные или немагнитные материалы основания.

Описание средства измерений

Принцип действия толщиномеров основан на магнитоиндукционном методе. В основе которого лежит возможность измерений величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на изделие и зависящей от свойств материала основания и зазора между преобразователем и металлом токопроводящего основания.

Толщиномеры состоят из электронного блока и преобразователя.

Толщиномеры ТМ-2 применяются для измерений толщины непроводящих немагнитных покрытий на магнитном основании.

Толщиномеры ТМ-3 применяются для измерений толщины токопроводящих (гальванических) покрытий на проводящем магнитном или немагнитном основании.

Толщиномеры ТМ-4 применяются с разными преобразователями в зависимости от требований измерений:

• - М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном основании;

• - Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.

Толщиномеры ТМ-4Т применяются с одним из двух преобразователей: M1030L или M1060L для измерений толщины непроводящих покрытий на магнитном или немагнитном основании в различных диапазонах измерений.

Общий вид толщиномеров представлен на рисунке 1.

Заводской номер в цифровом формате наносится на заднюю панель электронного блока толщиномера. Место нанесения заводского номера показано на рисунке 2.

Пломбирование толщиномеров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В толщиномерах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора данных и визуализации результатов измерений.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные      данные (признаки)	Значение
Идентификационное наименование ПО	Толщиномер ТМ-2	Толщиномер ТМ-3	Толщиномер ТМ-4	Толщиномер ТМ-4Т
Номер версии (идентификационный номер) ПО	2.0. и выше	1.4.2 и выше	1.23.6 и выше	1.4.2 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины покрытий, мкм - ТМ-2 - ТМ-3 - ТМ-4 М120, Н120 М150, Н150 М215, Н215 - ТМ-4Т M1030L M1060L	от 50 до 2000 от 1 до 100 от 1 до 2000 от 100 до 5000 от 2000 до 15000 от 2000 до 30000 от 5000 до 60000
Пределы допускаемой абсолютной погрешности измерений толщины, мкм - ТМ-2 - ТМ-3 - ТМ-4, ТМ-4Т	±0,05-(100+Хм) ±(1+0,03 Хи) ±0,04^(100+Хи)
Примечание: Хи - измеренное значение толщины покрытий, мкм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение электрического питания, В
- ТМ-2 (два стандартных элемента питания типа ААА (LR03))	1,5
- ТМ-3, ТМ-4, ТМ-4Т
аккумуляторный блок	2,4
от сети через блок питания	5
Габаритные размеры, мм, не более
-длина	155
-ширина	78
-высота	39
Масса, кг, не более	0,4
Диапазон рабочих температур, оС	от +5 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Блок электронный с преобразователем	-	1 шт.
Руководство по эксплуатации	ТМ-2.00.00.00.01.РЭ; ТМ-3.00.00.00.01.РЭ; ТМ-4.00.00.00.01.РЭ ТМ-4Т.00.00.00.01.РЭ	1 экз.

Сведения о методиках (методах) измерений

Раздел 6 «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм, утвержденная приказом Росстандарта от 23 декабря 2019 г. № 3276;

ТУ 4276-003-33044610-18. Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)

ИНН 5031000948

Адрес: 142412, Московская обл., г. Ногинск, ул. Климова, д. 50Б

Телефон: +7 (495) 500-21-15, факс: +7 (800) 500-62-98

Web-сайт: www.kropus.ru

E-mail: sales@kropus.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 76189-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силы ИВЭ-50-2

Назначение средства измерений

Датчики силы ИВЭ-50-2 (далее - датчики) предназначены для преобразования силы в нормированный сигнал и применяется для измерений силы натяжения каната.

Описание средства измерений

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединённых по мостовой схеме. Под действием прилагаемой нагрузки происходит деформация упругого элемента и, соответственно, наклеенных на него тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. С помощью встроенного электронного устройства электрический сигнал преобразуется в выходной сигнал тока. Далее этот сигнал поступает в интерфейс (при его подключении) для аналого-цифрового преобразования.

Конструкция датчиков включает в себя следующие основные части:

• - упругий элемент с наклеенными тензорезисторами, расположенными в герметичной полости, далее упругий элемент, (упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной стали);

• - опоры на концах датчика для закрепления каната;

• - крепление на ложементе - тяге посередине;

• - интерфейс ИНТ-5 обеспечивающий прием электрических сигналов с упругого элемента и преобразование в цифровой сигнал с последующей передачей результатов измерений на персональный компьютер. Передача информации на персональный компьютер осуществляется в зависимости от модификации датчика по проводному или беспроводному каналу передачи данных;

• -  узел датчиков беспроводных УДБ6 предназначен для обеспечения связи беспроводных датчиков модификации ИВЭ-50-2.10.

Датчики выпускаются в девяти модификациях, имеющих различные метрологические и технические характеристики.

Датчики модификаций ИВЭ-50-2, ИВЭ-50-2.4 имеют цифровой интерфейс передачи RS485, модификация ИВЭ-50-2.10 имеет беспроводной цифровой интерфейс передачи данных 2-GFSK стандарта IEEE 802.15.4g.

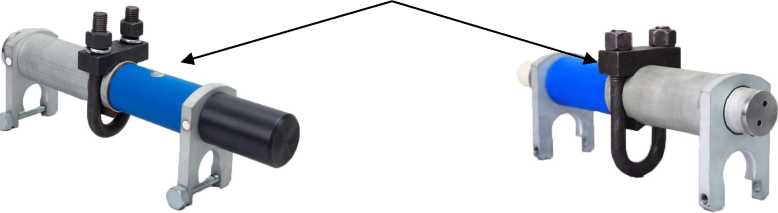

Общий вид упругого элемента представлен на рисунке 1, общий вид интерфейса ИНТ-5 представлен на рисунке 2, общий вид узла датчиков беспроводных УДБ6 представлен на рисунке 3.

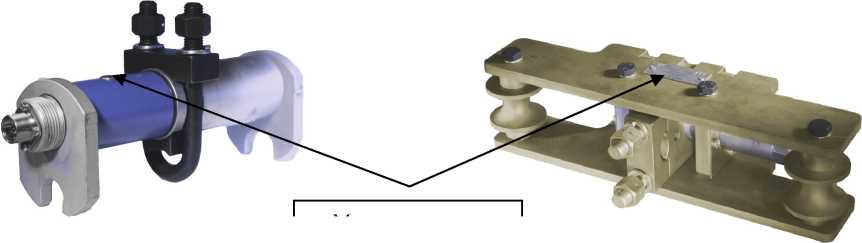

Маркировочная табличка содержит следующую информацию: товарный знак предприятия-изготовителя, модификация датчика, номинальная нагрузка, заводской номер изделия, год выпуска, знак утверждения типа, обозначение типа электрооборудования, знак Ех с обозначением вида взрывозащиты и группы электрооборудования, знак органа по сертификации и номер сертификата. Заводской номер представляет собой набор арабских цифр и наносится на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 5.

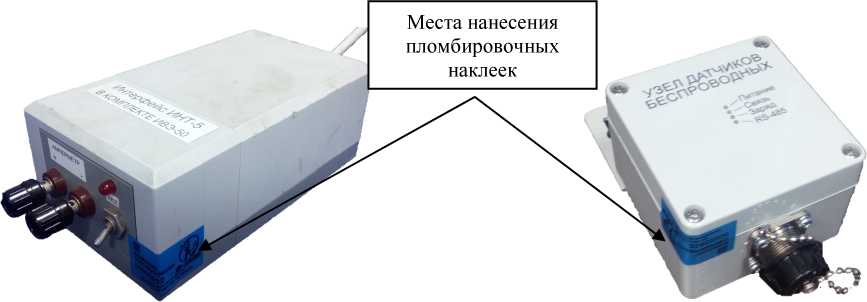

Нанесение знака поверки на средство измерений не предусмотрено. Схема пломбировки упругого элемента от несанкционированного доступа представлена на рисунке 4. Пломбирование интерфейса ИНТ-5 и УДБ6 в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений предусмотрено с помощью пломбировочной наклейки (рисунки 2 и 3).

Рисунок 3 - Общий вид узла датчиков беспроводных УДБ6

Программное обеспечение

Упругий элемент и узел датчиков беспроводных УДБ6 имеют встроенное программное обеспечение (далее - ВПО), которое служит для обработки и передачи результатов измерений. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты ВПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р. 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО
Номер версии (идентификационный номер)
ПО, не ниже:
- упругий элемент	2.6
- УДБ6	1.5.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Наименование характеристики
	Номинальная нагрузка (Рном)* кН	Минимальная номинальная нагрузка (Pmin), кН	Пределы допускаемой приведенной погрешности, % от Pном
ИВЭ-50-2 Рном=10 тс	98	9,8	±2,5/±3,0**
ИВЭ-50-2 Рном=20 тс	196	19,6
ИВЭ-50-2 Рном=30 тс	294	29,4	±1,0/±1,5/±2,0/±2,5/±3,0**
ИВЭ-50-2 Рном=30 тс 32/38	294	29,4
ИВЭ-50-2 Рном=45 тс	441	44,1
ИВЭ-50-2.4 Рном=10 тс	98	9,8	±2,5/±3,0**
ИВЭ-50-2.4 Рном=20 тс	196	19,6
ИВЭ-50-2.10 Рном=10 тс	98	9,8
ИВЭ-50-2.10 Рном=20 тс	196	19,6

* Номинальная нагрузка - максимальное значение силы натяжения каната ** Конкретное значение указывается в паспорте

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Выходной сигнал, мА	от 4 до 20
Цифровой сигнал	RS485 (MODBUS)
Максимальное значение силы натяжения каната, после воздействия которой сохраняются метрологические характеристики датчика, % от номинальной нагрузки	125
Максимальная длина линии связи датчика с вторичным прибором, м	100
Параметры электрического питания от источника постоянного тока: - напряжение, В	от 15 до 32
Условия эксплуатации: - диапазон температуры, °С - относительная влажность, %, не более	от -45 до +60 98
Маркировка взрывозащиты	1Ex ib IIB T5 Gb, 1Ex db IIB T3 Gb X

Таблица 4 - Габаритные размеры и масса упругого элемента

Модификация	Г абаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
ИВЭ-50-2 Рном=10 тс	290	140	80	6
ИВЭ-50-2 Рном=20 тс	290	140	80	6
ИВЭ-50-2 Рном=30 тс	400	120	155	11
ИВЭ-50-2 Рном=30 тс 32/38	400	120	155	11
ИВЭ-50-2 Рном=45 тс	400	130	155	13
ИВЭ-50-2.4 Рном=10 тс	290	140	80	6
ИВЭ-50-2.4 Рном=20 тс	290	140	80	6
ИВЭ-50-2.10 Рном=10 тс	350	120	90	5
ИВЭ-50-2.10 Рном=20 тс	350	120	90	5

Таблица 5 - Габаритные размеры и масса интерфейса ИНТ-5 и узла датчиков беспроводных УДБ6

Наименование	Габаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
Узел датчиков беспроводных УДБ6	144	80	58	0,7
Интерфейс ИНТ-5	180	82	65	0,8

Знак утверждения типа наносится

на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик силы ИВЭ-50-2	-	1 шт.
Кабель для подключения	-	1 шт.
Интерфейс ИНТ-5	1336.144.00.00	1 шт.
Узел датчиков беспроводных УДБ61)	1336.465275.006	1 шт.
Руководство по эксплуатации, инструкция по монтажу	1336.404176.001РЭ	1 экз.
Паспорт	1336.404176.001ПС	1 экз.
1) - поставляется для модификации ИВЭ-50-2.10

Сведения о методиках (методах) измерений

приведены в разделах 10, 11 «Инструкция по монтажу», «Принцип работы» документа 1336.404176.001РЭ «Датчики силы ИВЭ-50-2. Руководство по эксплуатации, инструкция по монтажу».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-50-2. Технические условия».

Изготовитель

Акционерное общество «ПРЕДПРИЯТИЕ В-1336» (АО «ПРЕДПРИЯТИЕ В-1336») ИНН 5902128625

Адрес: 614000, Пермский Край, г. Пермь, Комсомольский пр-кт, д. 34, оф. 208 Телефон: +7 (342) 258-13-36

Web-сайт: www.v-1336.ru

E-mail: info@v-1336.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 75755-19 Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

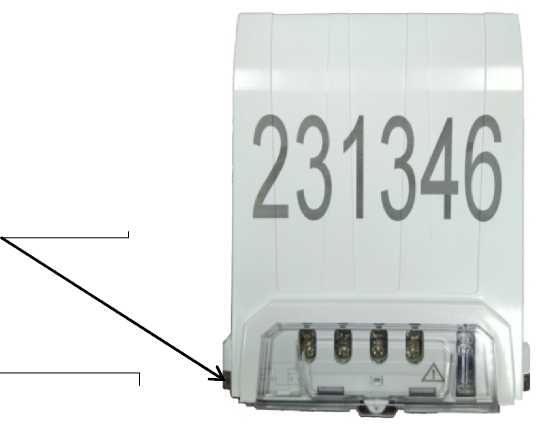

Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238»

Назначение средства измерений

Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - счётчики) предназначены для измерений и учёта активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений активной, реактивной и полной электрической мощности (для трехфазных счётчиков - фазной и суммарной), измерений параметров сети: среднеквадратических значений напряжения (для трёхфазных счётчиков - фазного и линейного прямой, обратной и нулевой последовательности) и силы переменного тока (фазного тока и тока нейтрали), разности токов между фазой и нейтралью (для однофазных счётчиков), частоты сети, а также измерений показателей качества электрической энергии (далее - ПКЭ) согласно ГОСТ 30804.4.30-2013: отрицательного, положительного и установившегося отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения, глубины провала напряжения, максимального значения напряжения при перенапряжении, длительности провала, прерывания, перенапряжения в однофазных и трехфазных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия счётчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.

Счётчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблицах 1-2.

Таблица 1 - Каналы учета счётчиков без индекса «Х»

Наименование канала учета	Двунаправленный учет		Однонаправленный учет
	С учетом знака	По модулю	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4	А1+А4	А1+А2+А3+А4
А-	А2+А3	0	-	-
R+	R1+R2	R1+R3	R1	R1+R3
R-	R3+R4	R2+R4	R4	R2+R4
R1	R1	R1+R3	R1	R1+R3
R2	R2	0	0	0
R3	R3	0	0	0
R4	R4	R2+R4	R4	R2+R4
Примечания 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления; А- (R-) - активная (реактивная) электрическая энергия обратного направления; А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно. 2 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе

Таблица 2 - Каналы учета счётчиков с индексом «Х»

Наименование канала учета	Двунаправленный учет
	С учетом знака	По модулю
А+	А1+А4	А1+А2+А3+А4
А-	А2+А3	0
R+	R1+R2	R1+R3
R-	R3+R4	R2+R4
ALN+	ALN1+ALN4	ALN1+ALN2+ALN3+ALN4
ALN-	ALN2+ALN3	0
RLN+	RLN1+RLN2	RLN1+RLN3
RLN-	RLN3+RLN4	RLN2+RLN4
Примечания 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления; А- (R-) - активная (реактивная) электрическая энергия обратного направления; А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно ALN+ (RLN+) - активная (реактивная) электрическая энергия прямого направления для каждой фазы, где N - номер фазы; ALN- (RLN-) - активная (реактивная) электрическая энергия обратного направления для каждой фазы, где N - номер фазы; ALN1, ALN2, ALN3, ALN4 (RLN1, RLN2, RLN3, RLN4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно для каждой фазы, где N - номер фазы 2 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе

Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.

Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.

Счётчики выпускаются следующих модификаций: «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238», отличающихся работой в различных электрических сетях, различными условиями эксплуатации, а также наличием или отсутствием встроенного дисплея и возможностью комплектации выносным дисплеем.

Счётчики модификаций «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208» (далее - однофазные счётчики) предназначены для работы в однофазных электрических сетях переменного тока частотой 50 Гц.

Счётчики модификаций «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - трехфазные счётчики) предназначены для работы в трехфазных трех- и четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Счётчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Счётчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» предназначены для эксплуатации внутри и снаружи помещений, в том числе, с установкой на опоры линий электропередачи.

Счётчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» имеют встроенный дисплей для отображения измеряемых параметров, счётчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» не имеют встроенного дисплея и могут комплектоваться выносным дисплеем для отображения измеряемых параметров.

Счётчики каждой из модификаций имеют исполнения, отличающиеся номинальным напряжением, номинальным (базовым) и максимальным током, классом точности, метрологически значимым программным обеспечением, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением. Структура кода счётчиков приведена в таблице 2.

Счётчики обеспечивают измерение и контроль (метрологически ненормированный) параметров:

• -   учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

• -   мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений (для трехфазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения фазного напряжения (для однофазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения фазных токов (для трехфазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения токов фазы, нейтрали и их разницы (для однофазных счётчиков);

• -   значения фазных и суммарной активной, реактивной и полной мощностей (для трехфазных счётчиков);

• -   значения активной, реактивной и полной электрической мощностей (для однофазных счетчиков);

• -   значения фазных и суммарного коэффициентов мощности (для трехфазных счётчиков) - контрольный, метрологически ненормированный параметр;

• -   значения коэффициента мощности (для однофазных счётчиков) - контрольный, метрологически ненормированный параметр;

• -   значения максимумов мощности;

• -    значения частоты сети;

• -   значения коэффициентов несимметрии фазных напряжений (контрольный, метрологически ненормированный параметр);

• -   значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);

• -    показатели качества электроэнергии согласно таблице 8;

• -    текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;

• -    время работы (наработка) счётчика.

Счётчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:

• -   дата и время вскрытия клеммной крышки;

• -    дата и время вскрытия корпуса прибора учета;

• -    дата и время вскрытия отсека сменного модуля;

• -    дата последнего перепрограммирования (включая фиксацию факта связи со счётчиком, приведшего к изменению данных);

• -    изменение направления перетока мощности;

• -    дата и время воздействия сверхнормативного магнитного воздействия;

• -    отклонение напряжения в измерительных цепях от заданных пределов;

• -    отключение и включение счётчика (пропадание и восстановление напряжения);

• -    отсутствие напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами (для трехфазных счётчиков);

• -    нарушение фазировки (для трехфазных счётчиков);

• -    инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;

• -    результаты непрерывной самодиагностики;

• -   изменение текущих значений времени и даты при синхронизации времени.

Глубина хранения журналов событий составляет 10 событий каждого типа при работе по протоколу «Меркурий» и не менее 256 событий в каждом журнале при работе по протоколу «СПОДЭС/DLMS» с разделением событий по журналам в соответствии со спецификацией протокола «СПОДЭС/DLMS». Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счётчиков.

Счётчики обеспечивают хранение в энергонезависимой памяти:

• -   два профиля активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 123 суток при времени интегрирования 60 минут;

• -   тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом (для трехфазных счётчиков - включая пофазный учет), в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;

• -   измерительные данные, параметры настройки, встроенное ПО.

Счётчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы). Счётчики содержат от 2 до 4 независимых интерфейсов связи в соответствии с исполнением по таблице 3.

Чтение измеряемых параметров со счётчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счётчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ 61107-2011. Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт. Обмен данными по интерфейсам связи осуществляется по протоколу СПОДЭС на основе и в соответствии с IEC 62056 DLMS/COSEM или по протоколу «Меркурий». Выбор протокола осуществляется программно. При работе по протоколу СПОДЭС / DLMS счётчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети». Счётчики имеют защиту от несанкционированного доступа к данным по интерфейсам. Наличие событий несанкционированного доступа (включая магнитное воздействие), нарушения ПКЭ, диагностики, самодиагностики индицируется на ЖКИ счётчика.

Счётчики имеют возможность управления нагрузкой с помощью встроенного силового реле и с помощью управления внешним устройством отключения.

Таблица 3 - Ст		рукту	ра кода счётчиков
Меркурий	2хх	ART	M	X	>	-nn	DPOKnBHW	RLnGnesEFnC	.	RLnGnesEFnCQn
Mercury		A - 5	М че	X т а	2 на кт	-nn ном - д улу лич ивн	Функциональ D - протокол P - расширен! O - встроеннс Kn - многофу модификации B - подсветка H - наличие и W - наличие i - код номинал инального нап унаправленны чшенный корп ие отсека для ой электричес	Тип встроенно] R - RS485 Ln - PLC-моде PLC связи (от 1 Gn - радиоинте стандарт/техно e - eSIM s - SIMchip фо E - Ethernet TX Fn - радиоинте стандарт/техно до 99) С - CAN ные возможнос СПОДЭС/DLM ые программн е силовое реле нкциональные (от 1 до 9) ЖКИ змерительного ыносного дисп ьного (базовог ряжения, класс й учет ус сменных модул кой энергии	о м, д р ло рм рф ло ти S ые от вх эл ле ), ов ей	Тип сменного модуля R - RS485 Ln - PLC-модем, где n -стандарт/ технология PLC связи (от 1 до 9) Gn - радиоинтерфейс, где n - стандарт/технология мобильной связи (от 1 до 9) e - eSIM s - SIMchip формата MFF2 E - Ethernet TX Fn - радиоинтерфейс RF, где n - стандарт/технология беспроводной связи (от 01 до 99) С - CAN Qn - многофункциональный модуль, где n - номер модификации (от 1 до 9) разделитель кода интерфейса где n - стандарт/технология о 9) ейс, где n - гия мобильной связи (от 1 до 9) ата MFF2 ейс RF, где n - гия беспроводной связи (от 01 функции ключения оды/выходы, где n - номер емента в цепи нейтрали я в комплекте поставки максимального тока, точности по таблице 4

R - учет реактивной электрической энергии

T - встроенный тарификатор

204 - однофазный счётчик, корпус для установки в помещении, в шкафу, в щитке 208 - однофазный счётчик, корпус для наружной установки

234 - трехфазный счётчик, корпус для установки в помещении, в шкафу, в щитке 238 - трехфазный счётчик, корпус для наружной установки

Торговая марка

Меркурий - для продаж с русскоязычной торговой маркой

Mercury - для продаж с англоязычной торговой маркой__________________________________

Примечания:

* - отсутствие буквы кода означает отсутствие соответствующей функции;

** - при наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счётчика и наносится только на упаковку счётчика;

*** - модификации счётчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя.

Допускается замена батареи энергонезависимого питания на объекте эксплуатации без вскрытия корпуса и нарушения заводских и поверочных пломб счётчиков.

Код, определяющий номинальный ток (для счётчиков трансформаторного включения), базовый ток (для счётчиков прямого включения), максимальный ток и номинальное напряжение, а также возможные варианты классов точности, приведен в таблице 4.

Счётчики с кодами -01, -02, -08, -09 по таблице 4 являются счётчиками прямого включения по току, счётчики с кодами -00, -03, -04, -05, -06, -07 по таблице 4 являются счётчиками трансформаторного включения по току.

Таблица 4 - Коды базового/номинального, максимального тока, номинального напряжения, классов точности

Код исполнения счётчика	Базовый (номинальный) / максимальный ток 1б (1ном) / 1макс, А	Номинальное фазное напряжение Цф.ном для однофазных счётчиков или фазное/линейное напряжение, ^ф.ном /^л.ном для трехфазных счётчиков, В	Класс точности при измерении активной*/ реактивной** электрической энергии
-00	5/10	3^57,7/100 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-01	5/60	230 для однофазных счётчиков 3x230/400 для трехфазных счётчиков	0,5/1 или 1/2
-02	5/100	230 для однофазных счётчиков 3x230/400 для трехфазных счётчиков	0,5/1 или 1/2
-03	5/10	3x230/400 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-04	1/10	3x57,7/100 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-05	1/10	3x230/400 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-06	1/2	3x57,7/100 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-07	1/2	3x230/400 для трехфазных счётчиков	0,2S/0,5 или 0,5S/1
-08	5/80	230 для однофазных счётчиков 3x230/400 для трехфазных счётчиков	0,5/1 или 1/2
-09	10/100	230 для однофазных счётчиков 3x230/400 для трехфазных счётчиков	0,5/1 или 1/2
* Классы точности 0,2S и 0,5S по ГОСТ 31819.22-2012, класс точности 0,5 по ТУ 26.51.63.130-061-89558048-2018, класс точности 1 по ГОСТ 31819.21-2012. ** Класс точности 0,5 по ТУ 26.51.63.130-061-89558048-2018, классы точности 1 и 2 по ГОСТ 31819.23-2012.

Счётчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счётчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счётчиков выполнены из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям.

Счётчики имеют светодиодные индикаторы функционирования, являющиеся одновременно индикаторами импульсов учета электроэнергии.

Серийный номер наносится на корпус счётчика на лицевой панели любым технологическим способом в виде цифрового кода.

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -навесная пломба с нанесением знака поверки.

Место нанесения знака утверждения типа

Место нанесения серийного номера

г) счётчики модификаций «Меркурий 208», «Mercury 208» с индексом «Х» в коде

д) счётчики модификаций «Меркурий 234», «Mercury 234» без индекса «Х» в коде

Место нанесения серийного номера

е) счётчики модификаций «Меркурий 234», «Mercury 234» с индексом «Х» в коде

ж) счётчики модификаций «Меркурий 238», «Mercury 238» без индекса «Х» в коде

з) счётчики модификаций «Меркурий 238», «Mercury 238» с индексом «Х» в коде

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

В счётчиках используется встроенное в микроконтроллер программное обеспечение (далее - ПО), соответствующее конкретной модификации счётчика.

ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе и не может быть считано со счётчиков (для счётчиков без индекса «X»).

Метрологические характеристики счётчиков нормированы с учетом влияния ПО. Идентификационные данные ПО приведены в таблицах 5 и 6.

Таблица 5 - Идентификационные данные встроенного ПО счётчиков без индекса «X»

Наименование	Для модификаций	Значение
Идентификационное наименование встроенного ПО *	«Меркурий 204», «Mercury 204»	М204 1000 code00 00.txt
	«Меркурий 208», «Mercury 208»	М208 1300 code00 00.txt
	«Меркурий 234», «Mercury 234»	М204 900 code00 00.txt
	«Меркурий 238», «Mercury 238»	М204 1200 code00 00.txt
Номер версии (идентификационный номер встроенного ПО), не ниже	«Меркурий 204», «Mercury 204»	10.0.0 00 00
	«Меркурий 208», «Mercury 208»	13.0.0 00 00
	«Меркурий 234», «Mercury 234»	09.0.0 00 00
	«Меркурий 238», «Mercury 238»	12.0.0 00 00
Цифровой идентификатор встроенного ПО (CRC16) **	«Меркурий 204», «Mercury 204»	0x1C77
	«Меркурий 208», «Mercury 208»	0x51AE
	«Меркурий 234», «Mercury 234»	0x7EF5
	«Меркурий 238», «Mercury 238»	0x79E7
Примечания: * - идентификационное наименование ПО имеет вид: MAAA_BBB_codeCC_DD, где: AAA - код счетчика; BBB - версия метрологически значимого ПО; CC - версия метрологически незначимого (прикладного) ПО; DD - подверсия метрологически незначимого (прикладного) ПО. ** - цифровой идентификатор встроенного ПО (CRC16) приведен для базовых версий метрологически незначимого (прикладного) ПО (code00 00).

Таблица 6 - Идентификационные данные встроенного ПО счётчиков с индексом «X»

Наименование	Для модификаций	Значение
Идентификационное наименование встроенного ПО*	«Меркурий 204», «Mercury 204»	М204 05 45 00 06.he\
	«Меркурий 208», «Mercury 208»	М208 05 54 00 01.hex
	«Меркурий 234», «Mercury 234»	М234 05 56 00 01.hex
	«Меркурий 238», «Mercury 238»	М238 05 53 00 01.hex
Номер версии (идентификационный номер встроенного ПО), не ниже	«Меркурий 204», «Mercury 204»	05.45.00.06
	«Меркурий 208», «Mercury 208»	05.54.00.01
	«Меркурий 234», «Mercury 234»	05.56.00.01
	«Меркурий 238», «Mercury 238»	05.53.00.01
Номер версии метрологически значимой части ПО	«Меркурий 204», «Mercury 204»	01.00.00.00
	«Меркурий 208», «Mercury 208»	01.00.00.00
	«Меркурий 234», «Mercury 234»	01.00.00.00
	«Меркурий 238», «Mercury 238»	01.00.00.00
Цифровой идентификатор встроенного ПО	«Меркурий 204», «Mercury 204»	-
	«Меркурий 208», «Mercury 208»	-
	«Меркурий 234», «Mercury 234»	-
	«Меркурий 238», «Mercury 238»	-
* Идентификационное наименование ПО имеет вид: <Код счетчика> <Идентификатор версии 1 K')lie\

Конструкция счётчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 7 - Метрологические характеристики

Характеристика	Значение
Базовый ток I& для счётчиков прямого включения, А	5; 10
Номинальный ток 1ном для счётчиков трансформаторного включения, А	1; 5
Максимальный ток 1макс, А: - для счётчиков прямого включения	60; 80; 100
- для счётчиков трансформаторного включения	2; 10
Номинальное фазное/линейное напряжение ^ф.ном/^л.ном, В	57,7/100; 230/400
У становленный рабочий диапазон напряжения, В	от 0,9^иф.ном/ил.ном до 1,1 Цф.ном/Цл.ном
Расширенный рабочий диапазон напряжения, В	от 0,7^ иф.ном/ил.ном до 1,2^иф.ном/ил.ном
Предельный рабочий диапазон напряжения, В	от 0 до 1,2' иф.ном/ил.ном
Номинальная частота сети переменного тока , /ном, Г ц	50
Постоянная счётчиков^ в режиме телеметрия/поверка, имп./(кВт^ч) [имп./(квар^ч)], для кода исполнения счётчика:
- 00	500/160000
- 01	500 или 1000/32000
- 02	250 или 1000/16000
- 03	1000/160000
- 04	5000/160000
- 05	1000/160000
- 06	5000/160000
- 07	1000/160000
- 08	500 или 1000/32000
- 09	250 или 1000/16000
Стартовый ток (чувствительность), А, не более: - для счётчиков прямого включения:
- по активной электрической энергии для класса точности 0,5	0,004Ye
- по активной электрической энергии для класса точности 1	0,0047б
- по реактивной электрической энергии для класса точности 1	0,0041
- по реактивной электрической энергии для класса точности 2	0,005-!б
- для счётчиков трансформаторного включения:
- по активной электрической энергии для класса точности 0,2S	0,001-Лом
- по активной электрической энергии для класса точности 0,5S	0,001-Дом
- по реактивной электрической энергии для класса точности 0,5	0,002 • 1ном
- по реактивной электрической энергии для класса точности 1	0,002 • 1ном
Классы точности счётчиков при измерении активной электрической энергии и активной и полной электрической мощности2):
- по ГОСТ 31819.22-2012	0,2S; 0,5S
- по ТУ 26.51.63.130-061-89558048-2018	0,53)
- по ГОСТ 31819.21-2012	1

Характеристика	Значение
Классы точности счётчиков при измерении реактивной электрической энергии и реактивной электрической мощности4):
- по ТУ 26.51.63.130-061-89558048-2018	0,55)
- по ГОСТ 31819.23-2012	1; 2
Диапазон измерений среднеквадратических значений фазного	от 0,7' иф.ном
напряжения переменного тока для однофазных счётчиков, В	до 1,2- иф.ном
Пределы допускаемой относительной основной погрешности измерений среднеквадратических значений фазного напряжения переменного тока для однофазных счётчиков, %	±0,5
Средний   температурный   коэффициент   при   измерении среднеквадратических значений фазного напряжения переменного тока для однофазных счётчиков, %/°С: - для счётчиков класса точности по активной электрической энергии 0,2S	0,03
- для счётчиков классов точности по активной электрической энергии 0,5S и 0,5	0,05
- для счётчиков класса точности по активной электрической энергии 1	0,10
Диапазон измерений среднеквадратических значений фазного/ линейного напряжения переменного тока прямой, обратной и нулевой последовательности для трехфазных счётчиков, В	от 0,7^ иф.ном/Ця.ном до 1,2^ иф.ном/ил.ном
Пределы допускаемой относительной основной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока прямой, обратной и нулевой последовательности для трехфазных счётчиков, %	±0,5
Средний   температурный   коэффициент   при   измерении среднеквадратических значений фазного/линейного напряжения переменного тока прямой, обратной и нулевой последовательности для трехфазных счётчиков, %/°С: - для счётчиков класса точности по активной электрической энергии 0,2S	0,03
- для счётчиков классов точности по активной электрической энергии 0,5S и 0,5	0,05
- для счётчиков класса точности по активной электрической энергии 1	0,10
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А: - для счётчиков класса точности по активной энергии 0,2S и 0,5S	от 0,02\!ном до Тмакс
- для счётчиков класса точности по активной энергии 0,5 и 1	от 0,05 •Тб до Тмакс
Пределы допускаемой относительной основной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %: - для счётчиков класса точности по активной электрической	±[0,5 + 0,005 fe-
энергии 0,2S и 0,5S	- 1)] 6)
- для счётчиков класса точности по активной электрической энергии 0,5 и 1:	± [1 + 0,01 Q6 - 1)] 6)
- в диапазоне 0,05 -Тб < I < Тб
- в диапазоне Тб < I < Тмакс	±[0,6 + 0,010^-1)] 6)

Характеристика	Значение
Средний   температурный   коэффициент   при   измерении среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %/°С: - для счётчиков класса точности по активной электрической энергии 0,2S - для счётчиков классов точности по активной электрической энергии 0,5S и 0,5 - для счётчиков класса точности по активной электрической энергии 1	0,03 0,05 0,10
Диапазон измерений разности токов между фазой и нейтралью (небаланс токов) для однофазных счётчиков прямого включения, А	от 0,15 •Тб до Тмакс
Пределы допускаемой относительной основной погрешности измерений разности токов между фазой и нейтралью (небаланс токов) для однофазных счётчиков прямого включения, %: - в диапазоне 0,15 •Is < I < Is - в диапазоне Is < I < /макс	±[1 + 0,О1(к-1)| 6> ±[0,6 + 0,010^-1)] 6)
Средний температурный коэффициент при измерении разности токов между фазой и нейтралью (небаланс токов) для однофазных счётчиков прямого включения, %/°С: - для счётчиков классов точности по активной электрической энергии 0,5 - для счётчиков класса точности по активной электрической энергии 1	0,05 0,10
Диапазон измерений частоты переменного тока, Г ц	от 45,0 до 55,0
Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Г ц	±0,02
Пределы допускаемой абсолютной дополнительной погрешности измерений частоты переменного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, Г ц	±0,02
Ход внутренних часов, c/сут, не более: - в нормальных условиях измерений - в рабочих условиях измерений	±0,5 ±5,0
Ход внутренних часов при отключенном питании, c/сут, не более	±5
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +21 до +25 от 30 до 80
1) Значение постоянной счётчиков с кодом исполнения -01, -02, -08, -09 (250, 500, 1000) определяется при заказе счётчика, задается на предприятии-изготовителе и указывается на лицевой панели и в формуляре счётчика. 2) Диапазон измерений фазной и суммарной активной и полной электрической мощности, характеристики точности при измерении фазной и суммарной активной и полной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 0,5 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012 с коэффициентом 0,5; для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; для счётчиков классов точности 0,2S и 0,5S соответствуют

Характеристика

Значение

аналогичным параметрам при измерении активной электрической энергии для счётчиков классов точности 0,2S и 0,5S соответственно по ГОСТ 31819.22-2012. 3) Для счётчиков активной электрической энергии прямого включения класса точности 0,5 требования ГОСТ 31819.21-2012 не установлены. Для этих счётчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.21-2012 при измерении активной электрической энергии, характеристики точности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) соответствуют требованиям ГОСТ 31819.21-2012 при измерении активной электрической энергии для счётчиков класса точности 1 с коэффициентом 0,5. 4) Диапазон измерений фазной и суммарной реактивной электрической мощности, характеристики точности при измерении фазной и суммарной реактивной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков классов точности 1 и 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков классов точности 1 и 2 соответственно по ГОСТ 31819.23-2012; для счётчиков класса точности 0,5 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012 с коэффициентом 0,5. 5) Для счётчиков реактивной электрической энергии трансформаторного включения класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Для этих счётчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.23-2012 при измерении реактивной электрической энергии, характеристики точности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) соответствуют требованиям ГОСТ 31819.23-2012 при измерении реактивной электрической энергии для счётчиков класса точности 1 с коэффициентом 0,5. 6) 1х - измеренное среднеквадратическое значение силы переменного тока, А.

Таблица 8 - Метрологические характеристики при измерении ПКЭ

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Д) погрешности
Па	раметры измерения отклонения частоты
Отклонение основной частоты напряжения электропитания Af от номинального значения, Гц	от -7,5 до +7,5	±0,05 Гц (Д)
Параметры измерения отклонения напряжения
Положительное отклонение напряжения 5U(+), %	от 0 до 20	±0,5 % (Д)
Отрицательное отклонение напряжения 5U(.), %	от 0 до 80	±0,5 % (Д)
Установившееся отклонение напряжения 5U(y), %	от -80 до +20	±0,5 % (Д)
Параметры измерения провалов напряжения, перенапряжений, прерываний напряжения
Глубина провала напряжения 5 Uh, %	от 10 до 100	±1,0 % (Д)

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Д) погрешности
Длительность провала напряжения At^, с	от 0,02 до 60	±0,04 с (Д)
Максимальное значение напряжения при перенапряжении ^ер, В	от 1,0^ф.ном до 1,5/Лф.ном	±1,0 % (Д)
Длительность перенапряжения А^ер, с	от 0,02 до 60	±0,04 с (Д)
Длительность прерывания напряжения А^рер, с	от 0,02 до 180	±0,04 с (Д)

Таблица 9 - Основные технические характеристики

Наименование характеристики	Значение
Активная мощность, потребляемая каждой цепью напряжения счетчиков, Вт, не более: - для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234»	1,5
- для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238»	2
Полная мощность, потребляемая каждой цепью напряжения счетчика, В^А, не более	9
Активная (полная) мощность, потребляемая цепями напряжения счетчика при наличии модема, в том числе в сменном модуле (наличие одного из индексов «RLnGnesEFnCQn» в названии счетчика), Вт (В'А), не более	6 (30)
Полная мощность, потребляемая каждой цепью тока счетчика, В^А, не более	0,1
Габаритные размеры (высотахширинахдлина), мм, не более: - для модификаций «Меркурий 204», «Mercury 204»	212х131х73,5
- для модификаций «Меркурий 208», «Mercury 208» без индекса «X»	182x154x57
- для модификаций «Меркурий 208», «Mercury 208» с индексом «X»	180,5х154х60
- для модификаций «Меркурий 234», «Mercury 234» со сменным модулем	288,5х173,5х78
- для модификаций «Меркурий 234», «Mercury 234» без сменного модуля	288,5х173,5х65
- для модификаций «Меркурий 238», «Mercury 238» без индекса «X»	181,5х218х68,2
- для модификаций «Меркурий 238», «Mercury 238» с индексом «X»	180,5x218x71,5
Масса, кг, не более: - для модификаций «Меркурий 204», «Mercury 204»	1,1
- для модификаций «Меркурий 208», «Mercury 208»	1,0
- для модификаций «Меркурий 234», «Mercury 234» со сменным модулем	2,1
- для модификаций «Меркурий 234», «Mercury 234» без сменного модуля	1,4
- для модификаций «Меркурий 238», «Mercury 238»	1,4
Рабочие условия измерений: - температура окружающего воздуха, °С	от -45 до +70
- относительная влажность воздуха при температуре +30 °С, %, не более	95
Степень защиты корпуса счетчиков по ГОСТ 14254-2015, не ниже: - для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234»	IP 51 или IP 54
- для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238»	IP 54

Наименование характеристики	Значение
Срок хранения данных в энергонезависимой памяти, лет, не менее: - данные измерений и журналы событий - параметры настройки и встроенное ПО	5 на весь срок службы счетчиков
Средняя наработка на отказ, ч	320 000
Средний срок службы, лет	30

Знак утверждения типа

наносится на панель счётчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик электрической энергии статический «Меркурий 204» или «Меркурий 208» или «Mercury 204» или «Mercury 208» или «Меркурий 234» или «Меркурий 238» или «Mercury 234» или «Mercury 238» в потребительской таре	в соответствии с модификацией	1 шт.
Выносной дисплей (при наличии в комплекте со счетчиком)	в соответствии с модификацией	1 шт.
Программное обеспечение «Конфигуратор счётчиков Меркурий»*	-	1 шт.**
Программное обеспечение «Конфигуратор счётчиков СПОДЭС»*	-	1 шт.**
Руководство по эксплуатации	РЭ 26.51.63.130-061-89558048-2018	1 экз.**
Формуляр	ФО 26.51.63.130-061-01-89558048-2018 или ФО 26.51.63.130-061-03-89558048-2018	1 экз.
Методика поверки*	-	1 экз.**
* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. ** Допускается по согласованию с потребителем размещение руководства по эксплуатации, методики поверки и программного обеспечения в электронном виде на сайте предприятия-изготовителя счётчика www.incotexcom.ru.

Сведения о методиках (методах) измерений

приведены в разделе 4.2 «Работа счетчиков» руководства по эксплуатации РЭ 26.51.63.130-06189558048-2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.63.130-061-89558048-2018 «Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Технические условия».

Изготовители

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: 105484, г. Москва, 16-я Парковая ул., д. 26, к. 2, оф. 2801А

Телефон/факс: 8 (495) 780-77-38

Е-mail: firma@incotex.ru

Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)

ИНН 6454073547

Адрес: 413090, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111 Телефон/факс: 8 (845-67) 5-54-39

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487

Адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Регистрационный № 70294-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители давления многоканальные MIC-170

Назначение средства измерений

Измерители давления многоканальные MIC-170 (далее - измерители давления) предназначены для измерений постоянных или медленно изменяющихся значений абсолютного, избыточного давления или разности давлений (дифференциального давления) (далее - дифференциальное давление) воздуха или взрывобезопасных, неядовитых, коррозионно не агрессивных газов.

Описание средства измерений

Конструктивно измерители давления выполнены в виде цельнометаллического или сборного алюминиевого корпуса с герметичной крышкой, на которой расположены:

• - вентиляционный клапан;

• - комбинированный разъём LAN + Питание + Sync;

• - панель индикации (пять светодиодов), с индикацией:

• - включение подогрева (HEATER- зеленый),

• - включение питания (STATUS - зеленый),

• - наличие сбоев в работе (FAIL - красный),

• - индикация наличия обмена данных (RX/TX - желтый),

• - индикация подключения к персональной ЭВМ (LINK - зеленый),

• - пневморазъём «PURGE» - продувка измерительных каналов «RUN» и каналов продувки «RUN REF»;

• - пневморазъём «RUN» с номером «N» - измерительные каналы;

• - пневморазъём «RUN REF» - опорное давление измерительных каналов (только у измерителей давления многоканальных, предназначенных для измерения избыточного и дифференциального давления);

• - пневморазъём «CAL» - калибровочный канал;

• - пневморазъём «CAL REF» - опорное давление калибровочного канала только у измерителей давления многоканальных, предназначенных для измерения избыточного и дифференциального давления.

С внутренней стороны крышки корпуса измерителей давления закреплён шаговый двигатель и плунжер блока распределения давления, обеспечивающего коммутацию измерительных пневмоканалов в режимах «Калибровка», «Продувка», «Работа».

Измерители давления имеют одинаковую блочную конструкцию с установленными функциональными модулями преобразования давления (далее - МПД), объединёнными по общей шине. МПД представляет собой специальный корпус, обеспечивающий герметичный подвод давления, с четырьмя установленными датчиками давления и платой с групповым электрическим разъемом. При этом все установленные в конкретный измеритель давления модули преобразования давления имеют датчики давления одного диапазона измерений.

Варианты комплектования измерителей давления МПД определяются исходя из поставленной измерительной задачи. Измерители давления, предназначенные для измерения абсолютных давлений, имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки и подключения эталонного давления.

Измерители давления, предназначенные для измерения избыточного и дифференциального давления, также имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки, подключения эталонного давления и подачи опорного давления.

По условиям эксплуатации измерители давления устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).

По способу установки в местах использования измерители давления различают с жестким креплением изделия (без амортизаторов) и с креплением изделия на амортизаторах.

Работой измерителя давления управляет встроенный контроллер, обеспечивающий обмен информацией с ПЭВМ рабочей станции через цифровой интерфейс.

Принцип действия измерителей давления основан на преобразовании аналоговых электрических сигналов, поступающих с температурно-компенсированных пьезорезистивных кремниевых датчиков давления в цифровой код, который с помощью микропроцессора пересчитывается в значения измеряемых давлений. Полученная измерительная информация поступает на ПЭВМ рабочей станции, где она архивируется на жестком диске, обрабатывается и отображается в виде графиков или таблиц на экране внешнего видеомонитора или может распечатываться с помощью внешнего принтера на бумажном носителе.

В соответствии с заказом измерители давления могут изготавливаться в единицах измерений давления бар, psi.

К данному типу измерителей давления относятся базовая модификация MIC-170 и модификация MIC-170T, отличающаяся от базовой версии внутренним схемотехническим решением и некоторыми метрологическими и техническими характеристиками.

Обе модификации изготавливаются в двух вариантах исполнений: БЛИЖ.421200.100.002 и БЛИЖ.421200.100.006, которые в зависимости от вида измеряемого давления имеют следующие обозначения:

Измерители давления многоканальные MIC-170

• - БЛИЖ.421200.100.002-01 - абсолютное давление;

• - БЛИЖ.421200.100.002-02 - дифференциальное давление;

• - БЛИЖ.421200.100.006-01 - абсолютное давление;

• - БЛИЖ.421200.100.006-02 - дифференциальное давление

Измерители давления многоканальные MIC-170T

• - БЛИЖ.421200.100.002-02 - дифференциальное давление;

• - БЛИЖ.421200.100.006-02-дифференциальное давление;

• - БЛИЖ.421200.100.002-03 - абсолютное давление;

• - БЛИЖ.421200.100.002-04 - избыточное давление;

• - БЛИЖ.421200.100.002-05 - дифференциальное давление;

• - БЛИЖ.421200.100.006-03 - абсолютное давление;

• - БЛИЖ.421200.100.006-04 - избыточное давление

• - БЛИЖ.421200.100.006-05 - дифференциальное давление.

Схема обозначений приведена на рисунке 1.

БЛИЖ.421200.100. 00 Х -  0_£_    7Z W

Вариант исполнения (2 или 6)______________________

Вид измеряемого давления: абсолютное (1 или 3); дифференциальное (2 или 5); избыточное (4)

Диапазон измерений:

(от 01 до 09) для измерителей абсолютного давления

(от 01 до 13) для измерителей избыточного давления

Диапазон измерений и максимально допустимое опорное давление

(от 01 до 16) для измерителей дифференциального давления________________

Код допускаемой основной приведенной погрешности (для MIC-170T)

Рисунок 1 - Схема обозначений

Общий вид измерителей давления представлен на рисунках 1а) и 1б).

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на информационную наклейку (табличку) и имеет цифровое обозначение (рисунок 2).

С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование измерителей давления бумажной наклейкой на стыке корпуса и крышки измерителя. На рисунке 3 представлены варианты установки пломбировочных наклеек на измерители давления исполнения БЛИЖ.421200.100.006. Измерители давления исполнения БЛИЖ.421200.100.002 пломбируется аналогичным образом.

ПЭВМ рабочей станции, соединительные кабели и трубопроводы на рисунках не показаны.

Рисунок 1а) - Общий вид измерителей давления (исполнение БЛИЖ.421200.100.002)

Рисунок 1б) - Общий вид измерителей давления (исполнение БЛИЖ.421200.100.006)

Измеритель давления          Р

мнмэканвльшй MIC-17OT С’.  ■

;пиж4е1ги юйдиЗЬк '—^{J 1} =           1« INA ГП Г

‘■и|?е-- II K2J [nLG

Знак утверждения

типа.

Заводской номер

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Рисунок 3 - Варианты установки пломбировочных наклеек на измерители давления

(исполнение БЛИЖ.421200.100.006)

Программное обеспечение

Измерители давления имеют базовое и прикладное программное обеспечение (ПО).

Базовое ПО измерителя давления многоканального:

• - операционная система не ниже версии Windows 8 Pro;

• - программное обеспечение не ниже MS Office 2016 Russian.

Прикладное ПО измерителя давления:

• - программа управления комплексом MIC «Recorder».

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренных изменений метрологически значимой части программного обеспечения и измеренных данных.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные прикладного программного обеспечения измерителей давления приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	MERA Recorder (scales.dll)
Номер версии (идентификационный номер) программного обеспечения	1.0.0.8
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	24СВС163

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики измерителей давления многоканальных MIC-170

Наименование характеристики	Значение
Диапазоны измерений дифференциального	от -6,9 до +6,9; от -13,8 до +13,8;
давления, кПа*	от -17,2 до +17,2; от -34,5 до +34,5; от -68,9 до +68,9; от -103,4 до +103,4;
	от -207,0 до +207,0; от -345,0 до +345,0;
	от -690,0 до +690,0
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений дифференциального давления, у, % **: - в диапазоне от -6,9 до +6,9 кПа	±0,15
- в диапазонах
от -13,8 до +13,8; от -17,2 до +17,2 кПа	±0,10
- в диапазоне от - 68,9 до + 68,9 кПа	±0,06
- в остальных диапазонах	±0,05
Максимально допустимое давление***, кПа: - в диапазоне от минус 690 до плюс 690 кПа	2Pmax
- в остальных диапазонах	3Pmax
Диапазоны измерений абсолютного давления,	от 3,45 до 103,40; от 3,45 до 207,00;
кПа	от 3,45 до 345,00; от 3,45 до 690,00
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений абсолютного давления, у, % **	±0,05
Максимально допустимое давление, кПа: - в диапазоне от 3,45 до плюс 690 кПа	2Pmax
- в остальных диапазонах	3Pmax
Пределы допускаемой дополнительной приведённой погрешности на каждые 10 °С, %	±0,02
Примечания:
* - знак минус зависит от того, на какой из входов подано большее давление ** - основная приведенная погрешность измерений давления у указана при температуре
плюс (25±10) °С *** - для положительного и отрицательного входа Pmax - верхний предел измерений, кПа

Таблица 3 - Метрологические характеристики измерителей давления многоканальных MIC-170T

Наименование характеристики	Значение
Диапазоны   измерений   дифференциального давления, кПа*	от -3 до +3; от -6 до +6; от -6,9 до +6,9; от -10 до +10; от -13,8 до +13,8; от -17,2 до +17,2; от -34,5 до +34,5; от -35 до +35; от -68,9 до +68,9; от -100 до +100; от -103,4 до +103,4; от -207,0 до +207,0; от -250 до +250; от -345,0 до +345,0; от -500 до +500; от -690,0 до +690,0; от -1000 до +1000

Продолжение таблицы 3

Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений дифференциального давления, у, % **: - в диапазонах от -3 до +3; от -6 до +6; от -10 до +10; от -13,8 до +13,8; от -17,2 до +17,2 кПа - в диапазоне от -6,9 до +6,9 кПа - в диапазоне от -68,9 до +68,9 кПа - в остальных диапазонах	±0,10; ±0,20 ±0,15; ±0,25 ±0,06; ±0,10 ±0,05; ±0,10
Максимально допустимое давление, кПа:
- в диапазонах: от -3 до 3; от -6 до 6; от -6,9 до 6,9; от -10 до 10; от -13,8 до 13,8; от -17,2 до 17,2; от -34,5 до 34,5; от -68,9 до 68,9; от -103,4 до 103,4 кПа (со стороны положительного и отрицательного входа)	3Pmax
- в диапазонах: от -35 до 35; от -100 до 100 кПа (со стороны положительного входа) (со стороны отрицательного входа) - в диапазонах: от -250 до 250; от -500 до 500 кПа (со стороны положительного и отрицательного входа)	ЗРтах .........................................................................................2PmaX........................................................................................ 2Ртах
в диапазоне от -1000 до 1000; (со стороны положительного и отрицательного входа)	1,2Ртах
- в диапазонах: от -207 до 207; от -345 до 345 кПа (со стороны положительного входа)	ЗРтах
(со стороны отрицательного входа)	413,7
- в диапазоне от -690,0 до +690,0 (со стороны положительного входа)	2Ртах
(со стороны отрицательного входа)	1,1P max
Диапазоны измерений абсолютного давления, кПа	от 3,45 до 100,00; от 3,45 до 103,40; от 3,45 до 207,00; от 3,45 до 250,00; от 3,45 до 345,00; от 3,45 до 500,00; от 3,45 до 690,00; от 3,45 до 1000,00; от 3,45 до 3000,00
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений абсолютного давления, у, % **	±0,05; ±0,10
Максимально допустимое давление, кПа:
-в диапазонах: от 3,45 до 100,00; от 3,45 до 103,40; от 3,45 до 250; от 3,45 до 500 кПа	3Pmax
-в диапазонах: от 3,45 до 207,00; от 3,45 до 1000,00 кПа	2Pmax
-в диапазоне от 3,45 до 345,00	1,2Pmax
-в диапазонах: от 3,45 до 690,00; от 3,45 до 3000,00 кПа	1,1Pmax

Продолжение таблицы 3

Диапазоны измерений избыточного давления, кПа	от 0 до 6; от 0 до 10; от 0,0 до 34,5; от 0 до 35; от 0 до 100; от 0,0 до 103,4; от 0 до 207; от 0 до 250; от 0 до 345; от 0 до 500; от 0 до 690; от 0 до 1000; от 0 до 3000
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений избыточного давления, у, % * *:
- в диапазонах от 0 до 6; от 0 до 10 кПа	±0,10; ±0,20
- в остальных диапазонах	±0,05; ±0,10
Максимально допустимое прямое давление, кПа:
- в диапазонах: от 0 до 6; от 0 до 10; от 0 до 34,5; от 0 до 35; от 0 до 100; от 0 до 103,4; от 0 до 250; от 0 до 500 кПа	3Ртах
- в диапазонах: от 0 до 207; от 0 до 345; от 0 до 690; от 0 до 1000 кПа	2Ртах
- в диапазоне от 0 до 3000 кПа	1,1P тах
Максимально допустимое обратное давление, кПа:
- в диапазонах: от 0 до 6; от 0 до 10; от 0,0 до 34,5; от 0,0 до 103,4; от 0 до 207; от 0 до 345; от 0 до 690 кПа	не более 106,7 кПа
- в диапазонах: 0 до 35; от 0 до 100; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 3000 кПа	не более 213,4 кПа
Пределы допускаемой дополнительной приведённой погрешности на каждые 10 °С, %	±0,02
Примечания: * - знак минус зависит от того, на какой из входов подано большее давление ** - основная приведенная погрешность измерений давления у указана при температуре плюс (25±10) °С Pmax - верхний предел измерений, кПа

Коды пределов допускаемой основной приведенной погрешности измерителей давления MIC-170T, применяемые при заказе, приведены в таблице 4.

Таблица 4 - Коды пределов допускаемой основной приведенной погрешности

Код предела допускаемой основной приведенной погрешности	Значения пределов допускаемой основной приведенной погрешности у, %
A	±0,05
B	±0,06
C	±0,10
D	±0,15
Е	±0,20
F	±0,25

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов, шт.	16
Частота поканального опроса датчиков, Г ц	10, 100
Габаритные размеры измерителя (длинахширинахвысота), мм, не более (исполнение БЛИЖ.421200.100.002)	241х90х115
(исполнение БЛИЖ.421200.100.006)	241x90x128
Условия эксплуатации: для исполнения БЛИЖ.421200.100.002: - температура окружающей среды, °С	от -20 до +50
- относительная влажность воздуха, %, не более	90
для исполнения БЛИЖ.421200.100.006: - температура окружающей среды, °С:	от -40 до +70
- относительная влажность воздуха, %, не более	90
Степень защиты по ГОСТ 14254-2015	IP53
Напряжение питания постоянного тока, В	24±6
Потребляемая мощность в различных режимах работы, (при токе потребления, А), Вт, не более: - только датчики давления	7,2 (0,3)
- датчики давления, подогреватель	21,6 (0,9)
- датчики давления, шаговый двигатель, подогреватель	62,4 (2,6)
Масса измерителя, кг, не более	3,5
Срок службы, лет	7

Знак утверждения типа

наносится типографским способом на титульном листе формуляра и руководства по эксплуатации, и (или) методом лазерной гравировки на наклейке (или информационной табличке) измерителей давления (рисунок 2).

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Измеритель давления многоканальный MIC-170 MIC-170T	БЛИЖ.421200.100.00Х^^ БЛИЖ.421200.100.00Х-0Y.zZW	1 шт	-
Комбинированный кабель (02)	БЛИЖ.431585.011.134	*	для исполнения БЛИЖ421200.100.002
Комбинированный кабель (06)	БЛИЖ.431584.011.882	*	для исполнения БЛИЖ421200.100.006
Кабель (02)	БЛИЖ.431584.011.339	*	для исполнения БЛИЖ421200.100.002
Кабель (06)	БЛИЖ.431586.150.052	*	для исполнения БЛИЖ421200.100.006

Продолжение таблицы 6

Ответные части штуцеров для измерителей: - абсолютного давления -дифференциального и избыточного давлений		18 шт. 20 шт.	-
Рабочая станция управления	БЛИЖ.401350.014.121	*	-
Формуляр	БЛИЖ.421200.100.002 ФО	1 экз.	-
Руководство по эксплуатации	БЛИЖ.421200.100.002 РЭ	*	-
Программа управления комплексом MIC «Recorder». Руководство пользователя.	БЛИЖ.409801.005-01 90	*	-
ПО «Recorder», включая драйвер для работы с MIC-170		1 экз.	адрес загрузки: http://www.nppmera.ru /downloads
Примечание - * - количество по согласованию с заказчиком

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Государственной поверочной схемы для средств измерений разности давлений до 10⁵ Па»; БЛИЖ.421200.100.002 ТУ Измеритель давления многоканальный MIC-170.

Технические условия.

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «МЕРА» (ООО «НПП «МЕРА»)

ИНН 5029023560

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. №13 Телефон: +7 (495) 783-71-59, 778-41-94, факс: +7 (495) 745-98-93 E-mail: common@nppmera.ru, info@nppmera.ru

Web-сайт: www.nppmera.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 62545-15 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые ЭЛСИ-ТМК

Назначение средства измерений

Контроллеры программируемые ЭЛСИ-ТМК (далее - контроллеры) предназначены для измерений непрерывных сигналов напряжения постоянного тока и (или) силы постоянного тока, термопар, термопреобразователей сопротивления, сбора и обработки информации с датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по последовательным каналам связи.

Описание средства измерений

Принцип действия контроллера основан на преобразовании в модулях ввода значений входных непрерывных сигналов в цифровой код, обработке полученной информации в модуле центрального процессора, формирования выходных сигналов управления с помощью модулей вывода и обмене информацией по последовательным каналам связи с помощью интерфейсных модулей.

Контроллер построен по модульному принципу и содержит базовый комплект и комплект функциональных модулей переменного состава (модули ввода/вывода дискретных и непрерывных сигналов и интерфейсные модули).

В состав базового комплекта контроллера входят:

• - коммутационная панель серии ТК 711, предназначенная для механического объединения модулей контроллера, организации электрических соединений между модулями, а также для монтажа контроллера на месте установки;

• - модуль источника питания серии ТР, предназначенный для питания модулей контроллера. В зависимости от варианта исполнения источника, питание производится от сети переменного тока, либо от источника постоянного тока;

• - модуль центрального процессора серии ТС, предназначенный для выполнения управляющей программы контроллера, а также обмена информацией с модулями ввода/вывода через интерфейсные порты и внешние устройства по последовательным каналам связи.

В состав функциональных модулей контроллера входят:

• - модули ввода/вывода дискретных сигналов серии TD, предназначенные для приема и формирования дискретных сигналов;

• - модули ввода/вывода непрерывных сигналов серии TA (модули ТА), предназначенные для измерений и формирований непрерывных сигналов. Модули ТА выпускаются в следующих модификациях: ТА 712 8IDC, ТА 712 16IDC (модули ТА 712), ТА 715 24IDC (модули ТА 715), ТА 716 8IDC, ТА 716 16IDC (модули ТА 716), ТА 717 4IDC, ТА 717 8IDC (модули ТА 717), ТА 734 4IDC, ТА 734 2IDC (модули ТА 734), ТА 713 8I 8O DC (модули ТА 713) и ТА 714 8O DC (модули ТА 714), которые отличаются входными и выходными сигналами и количеством разъемов. Модули ТА: ТА 712, ТА 715, ТА 716, ТА 717, ТА 734 предназначены для измерений напряжения и силы постоянного тока, модули ТА 712 дополнительно измеряют сигналы с термопар и термопреобразователей сопротивления и модули: ТА 713 и ТА 714 предназначены для измерений и формирований напряжения и силы постоянного тока;

- интерфейсные модули серии TN, предназначенные для обмена информацией по технологическим интерфейсам.

Заводской номер в виде цифрового обозначения, состоящего из 10 арабских цифр, наносятся на коммутационную панель и на модуль ТА методом лазерной гравировки и в эксплуатационной документации печатным способом.

Общий вид контроллеров представлен на рисунке 1.

Общий вид коммутационной панели с указанием места нанесения заводского номера, представлен на рисунке 2.

Рисунок 1 - Общий вид контроллера

Место нанесения заводского номера

Рисунок 2 - Общий вид коммутационной панели

Общий вид модулей ТА с указанием места нанесения заводского номера, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3. Защита от внесения несанкционированных изменений в конструкцию модулей обеспечивается установкой пломбы завода-изготовителя на боковую панель на винт крепления.

Программное обеспечение

Встроенное программное обеспечение (ПО) модулей хранится в энергонезависимой памяти модулей, устанавливается в процессе изготовления контроллеров и не подлежит изменению в период их эксплуатации. ПО контроллеров осуществляет функции по обработке и передаче результатов измерений, проверку работоспособности модулей.

В ПО контроллеров выполнено разделение на метрологически значимую и незначимую части. К метрологически значимой части ПО относится ПО, установленное в модулях ввода/вывода непрерывных сигналов серии ТА.

Уровень защиты ПО контроллеров «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	A24In (ПО модуля ТА 715 24IDC)
	LDS (ПО модулей ТА 734 4IDC, ТА 734 2IDC)
	A8IO (ПО модуля ТА 713 8I 8O DC)
	ai08 (ПО модуля ТА 712 8IDC)
	ai16 (ПО модуля ТА 712 16IDC)
	A8O (ПО модуля ТА 714 8О DC)
	ai08 (ПО модуля ТА 716 8IDC)
	ai16 (ПО модуля ТА 716 16IDC)
	ai2 (ПО модуля ТА 717 4IDC)
	ai4 (ПО модуля ТА 717 8IDC)

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер) ПО	Не ниже A24In 01 и 0.0.1.1 (ПО модуля ТА 715 24IDC)
	Не ниже LDS 0001 и 0.0.1.4 (ПО модулей ТА 734 4IDC, ТА 734 35002IDC)
	Не ниже A8IO 001 и 0.0.1.0 (ПО модуля ТА 713 8I 8O DC)
	Не ниже ai08 005 и 0.0.1.0 (ПО модуля модуля ТА 712 8IDC, А 712 16IDC)
	Не ниже 0.0.1.0 (ПО модуля ТА 714 8О DC)
	Не ниже ai08 001 и 0.0.1.0 (ПО модуля ТА 716 8IDC, ТА 716 16IDC)
	Не ниже ai2 001 (ПО модуля ТА 717 4IDC, ТА 717 8IDC)
Цифровой идентификатор ПО	-

Метрологические характеристики контроллеров нормированы с учетом влияния программного обеспечения.

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значение
Количество гальванически разделенных измерительных
каналов:
- для модулей ТА 734 4IDC,	4
- для модулей ТА 734 2IDC, ТА 713	2
- для модулей ТА 715	1
- для модулей ТА 717 4IDC	4
- для модулей ТА 717 8IDC	8
- для модулей ТА 7128IDC	8
- для модулей ТА 712 16IDC	16
- для модулей ТА 7168IDC	8
- для модулей ТА 716 16IDC	16
Количество входных сигналов: - для модулей ТА 734	1
- для модулей ТА 715	24
- для модулей ТА 713	4
Диапазон измерений напряжения постоянного тока, В: - для модулей ТА 713 - для модулей ТА 715	-10 до +10
- для модулей ТА 712 - для модулей ТА 716	от 0 до +10

Наименование характеристики	Значение
Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения постоянного тока, % - для модулей ТА 712, ТА 716	±0,20
- для модулей ТА 713	±0,05
- для модулей ТА 715	±0,15
Пределы допускаемой приведённой погрешности к диапазону измерений напряжения постоянного тока в рабочих условиях эксплуатации, %: - для модулей ТА 712, ТА 716	±0,20
- для модулей ТА 713	±0,05
- для модулей ТА 715	±0,30
Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее	1,0
Диапазоны измерений силы постоянного тока, мА: - I (для модулей ТА 715, ТА 717)	от -5 до +5;
- II (для модулей ТА 717)	от -10 до +10;
- III (для модулей ТА 713, ТА 715, ТА 717)	от - 20 до + 20;
- IV (для модулей ТА 712, ТА 716, ТА 734, ТА 717)	от 0 до + 20;
- V (для модулей ТА 717, ТА 716)	от +4 до +20
- VI (для модулей ТА 717)	от 0 до +5
Пределы допускаемой основной приведённой погрешности к диапазону измерений силы постоянного тока, %: - для модулей ТА 712, ТА 716, ТА 717	±0,20
- для модулей ТА 713, ТА 734	±0,05
- для модулей ТА 715	±0,15
Пределы допускаемой приведённой погрешности к диапазону измерений силы постоянного тока в рабочих условиях эксплуатации, %: - для модулей ТА 712, ТА 716, ТА 717	±0,20
- для модулей ТА 713	±0,05
- для модулей ТА 715	±0,30
- для модулей ТА 734	±0,075
Входное сопротивление при измерении силы постоянного тока для диапазонов, кОм: - I	1,000 ± 0,005
а) для модулей ТА 715	от 0,25 до 0,27
б) для модулей ТА 717 - II для модулей ТА 717	от 0,25 до 0,27
- III а) для модулей ТА 713	0,20 ±0,01
б) для модулей ТА 715	0,25000 ± 0,00125
в) для модулей ТА 717	от 0,25 до 0,27

Наименование характеристики				Значение
- IV, V а) для модулей ТА 716 б) для модулей ТА 717				0,1200 ± 0,0005 от 0,25 до 0,27
-VI а) длямодулей ТА734 б) для модулей ТА 717				0,110 ± 0,005 от 0,25 до 0,27
Диапазон преобразования входных сигналов с термопар, °С, и пределы допускаемой абсолютной погрешности для модулей ТА 712, Д, °С:
Термопары		Диапазон преобразования, °С			Д, °С
ТХА (K)		от -200 до +900			±2,0
ТХК (L)		от 0 до +800			±1,5
ТХКн (Е)		от -250 до -100			±6,0
		от -100 до +1000			±3,0
ТПП10 (S)		от 0 до +1700			±2,5
ТНН (N)		от -250 до 0			±4,0
		от 0 до +1000			±1,5
ТПР (B)		от +250 до +700			±5,0
		от +700 до +1800			±2,0
ТЖК (J)		от -200 до +600			±1,0
ТВР (A-1)		от 0 до +2500			±2,5
ТПП13 (R)		от 0 до +1600			±2,5
Диапазон преобразования входных сигналов с термопреобразователей сопротивления, °С, и пределы допускаемой приведенной погрешности для модулей ТА 712, у, %:
Т ермопреобразователи сопротивления			Диапазон преобразования, °С			Y, %
ТСМ 50М	(а = 0,00428 °C1)		от -50 до +150			±0,5
ТСМ 100М, 500M						±0,4
ТСП 50П	(а = 0,00391 °C1)		от -50 до +500			±0,5
ТСП 100П, 500П, 1000П						±0,4
Pt50	(а = 0,00385 °C1)		от -50 до +500			±0,5
Pt100						±0,4
ТСН 100H, 500H, 1000H	(а = 0,00617 °C1)		от -50 до +150			±0,4
Дискретность преобразования входного сигнала для диапазона от 0 до 10,00 В не более: - для модулей ТА 715 - для модулей ТА 734 - для модулей ТА 713 - для модулей ТА 712, ТА 716				3 не нормируется 0,4 5,0
Дискретность преобразования входного напряжения, для диапазона от 0 до 20 мА, не более мА: - для модулей ТА 717				0,01

Наименование характеристики	Значение
Коэффициент подавления помехи нормального вида,дБ,
не менее:
- для модулей ТА 715, ТА 713, ТА 712	40
- для модулей ТА 734, ТА 716, ТУ 717	не нормируется
Коэффициент подавления помехи общего вида, дБ,не
менее:
- для модулей ТА 715	92
- для модулей ТА 734, ТА 713, ТА 717	90
- длямодулей ТА716	65
Коэффициент подавления синфазного сигнала для модулей ТА 734 для напряжения постоянного тока, дБ,	80
не менее
Напряжение гальванического разделения (эффективное значение), В:
- между входами	500
- между входами и корпусом контроллера	500
Время измерений, с, не более: - для модулей ТА 715, ТА 734	10
- для модулей ТА 717	0,52
- для модулей ТА 713	6
Количество гальванически разделенных каналов формирования для модуля ТА 713	2
Количество выходных сигналов в канале модулей ТА 713	4
Диапазон   формирования выходного
сигналана напряжения постоянного тока для модулей ТА 713, ТА 714, В	от - 10 до +10
Диапазон формирования выходного сигнала силы постоянного тока для модулей ТА 713, ТА 714, мА	от 0 до 20
Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных сигналов, %: - для модулей ТА 713 (силы и напряжения	±0,10
постоянного тока) - для модулей ТА 714 (силы постоянного тока)	±0,20
- для модулей ТА 714 (напряжения постоянного тока)	±0,30
Пределы допускаемой приведенной погрешности к диапазону формирования выходных сигналов силы и напряжения постоянного тока в рабочих условиях эксплуатации, % - для модулей ТА 713	±0,15
- для модулей ТА 714	±0,20

Наименование характеристики	Значение
Допустимое сопротивление нагрузки для модулей ТА 713 и ТА 714 при формировании выходного сигнала кОм:
- напряжения постоянного тока, не менее	2,00
- силы постоянного тока, не более	0,75
Дискретность формирования выходных сигналов напряжения постоянного тока для модулей ТА 713, мВ, не более	2,0
Дискретность формирования выходных сигналов силы постоянного тока для модулей ТА 713, мкА,не более	2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220±44
- частота переменного тока, Гц	50±1
- напряжение постоянного тока, В	24±4
Потребляемая мощность, В А, не более: - с количеством модулей не более шести, при питании от сетипостоянного (переменного) тока	70
- с количеством модулей не более десяти, при питании от сетипостоянного (переменного) тока	90
Значение допустимой перегрузки по входам: - для модулей ТА 715, ТА 716, ТУ 717 %, не менее	50
- для модулей ТА 734, ТА 713, % не менее	300
Рабочие условия эксплуатации контроллеров: - диапазон температуры окружающего воздуха, °С	от 0 до +60
- относительная влажность воздуха при температуре +40 °С, %	от 40 до 95
- атмосферное давление, кПа	от 84 до 106
Средний срок службы, лет, не менее	20
Среднее время наработки на отказ, ч, не менее	90000
Среднее время восстановления, ч, не более	0,5

Знак утверждения типа

наносится на титульные листы эксплуатационной документации печатным способом и на корпуса модулей ввода/вывода дискретных и непрерывных сигналов лазерной гравировкой.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер программируемый ЭЛСИ-ТМК	-	1 шт.1)
Кабель проверочный 2)	ИФУГ.468353.ХХХ2)	-

Наименование	Обозначение	Количество
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов	ПСЕА.421243.102ВЭ	1 комплект3)
Комплект ЗИП4)	-	1 комплект4)
Примечания: 1) исполнение согласно карте заказа; 2) поставляется на партию изделий в количестве согласно заказу, в зависимости от выбранного модуля; 3) в электронном виде на официальном сайте Изготовителя; 4) комплект ЗИП образуется из комплекта ЗИП модулей контроллера.

Сведения о методиках (методах) измерений

приведены в разделах 2 «Описание и работа модулей контроллера» и 3 «Использование по назначению ПЛК» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Изготовители

Акционерное общество «ЭлеСи» (АО «ЭлеСи»)

ИНН 7021004633

Адрес: 634021, г. Томск, ул. Алтайская, д. 161А

Адрес места осуществления деятельности: 634021, г. Томск, ул. Алтайская, д. 161А

Общество с ограниченной ответственностью «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»)

ИНН: 7017108118

Адрес: 634021, г. Томск, ул. Алтайская, д. 161А

Адрес места осуществления деятельности: 634021, г. Томск, ул. Алтайская, д. 161А

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2024 г. № 138

Лист № 1 Регистрационный № 53203-13 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители удельной электропроводимости углеводородных жидкостей EMCEE 1152

Назначение средства измерений

Измерители удельной электропроводимости углеводородных жидкостей EMCEE 1152 (далее - измерители) предназначены для измерений удельной электрической проводимости авиационных керосинов, а также других светлых углеводородных жидкостей (реактивное и дизельное топливо).

Описание средства измерений

Принцип действия измерителя кондуктометрический. Основан на измерении электрического сопротивления анализируемой жидкости.

Конструктивно измеритель состоит из компактного переносного корпуса (вторичного преобразователя) и измерительного электрода (первичного преобразователя). На лицевой панели переносного корпуса расположен цифровой дисплей и кнопки управления, на нижней торцевой части переносного корпуса расположен разъем для подключения измерительного электрода.

Питание измерителя осуществляется от источника постоянного тока в виде трех щелочных батарей.

Измеритель может поставляться с комплектом кабелей, который включает в себя портативную катушку с кабелем длиной 1,25 м для использования в большом резервуаре и кабель для заземления, соединяющий измеритель с заземлением резервуара с топливом. Заводской номер в виде цифрового обозначения, состоящего из 6 арабских цифр, наносится в виде наклейки на заднюю поверхность вторичного преобразователя.

Нанесение знака поверки на измерители не предусмотрено.

Программное обеспечение отсутствует, функционирование измерителя обеспечивается аналоговой электронной схемой в сочетании с АЦП.

Общий вид измерителя представлен на рисунке 1а.

Место нанесения и формат заводского номера измерителя представлен на рисунке 1б. Пломбирование измерителей не предусмотрено.

Рисунок 1а - Общий вид измерителя удельной Рисунок 1б - Общий вид задней поверхности электропроводимости углеводородных       вторичного преобразователя измерителя

жидкостей EMCEE 1152                удельной электропроводимости

углеводородных жидкостей EMCEE 1152 с указанием места нанесения и формата заводского номера

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений удельной	от 1 до 100 пСм/м включ. св 100 до 1000 пСм/м включ.
электрической проводимости жидкостей, пСм/м	св 1000 до 2000 пСм/м
Пределы допускаемой основной относительной погрешности при н.у., 6, %, в диапазоне: от 1 до 100 пСм/м включ.	±30
св. 100 до 1000 пСм/м включ.	±20
св. 1000 до 2000 пСм/м	±10
Пределы допускаемой дополнительной относительной погрешности измерений УЭП, вызванной отклонением температуры воздуха окружающей среды от 20 °С, на каждые 10 °С	5-0,5
Диапазон значений кондуктивной постоянной первичного преобразователя, м-1	от 0,9 до 1,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания и потребляемой мощности от источника постоянного тока (щелочных батарей): - напряжение, В	18
- потребляемая мощность, В^А, не более	23
Габаритные размеры первичного преобразователя (датчика), мм, не более: - длина	113
- диаметр	13
Габаритные размеры вторичного преобразователя, мм, не более: - длина	110
- ширина	85
- высота	35
Масса первичного преобразователя, кг, не более	0,1
Масса вторичного преобразователя, кг	0,5
Условия эксплуатации: - температура окружающего воздуха, °С	от +10 до +35
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
- температура анализируемой среды, °С	от +10 до +30
Нормальные условия: - температура анализируемой среды, °С	от +19,5 до +20,5
- температура окружающего воздуха, °С	от +19 до +21
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	5000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность измерителя

Наименование	Обозначение	Количество
Измеритель удельной электропроводимости углеводородных жидкостей	EMCEE 1152	1 шт.
Набор комплектующих*	-	1 компл.
Руководство по эксплуатации	-	1 экз.
*Набор комплектующих в составе: футляр для хранения и переноски измерителя

Сведения о методиках (методах) измерений

приведены в разделе «Проведение испытания» документа «Измеритель удельной электропроводимости углеводородных жидкостей EMCEE 1152. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной электропроводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;

Стандарт предприятия фирмы «EMCEE Electronics, Inc.», США.

Изготовитель

Фирма: «EMCEE Electronics, Inc.», США

Адрес: 520 Cypress Avenue Venice, Florida 34285, USA

Телефон: + 1 888 245 2595

E-mail: service@emcee-electronics.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

---
