Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1513

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario

Хроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario (далее - хроматографы) предназначены для измерения содержания катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видов вод, включая воды высокой чистоты, а также растворов органических и неорганических веществ.

Принцип действия хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario основан на разделении анализируемой пробы в хроматографических колонках с последующим детектированием ионов на кондуктометрическом, электрохимическом детекторе или детектором на диодной матрице. Возможно использование двух независимых детекторов, что позволяет проводить определение катионов и анионов параллельно и независимо друг от друга.

Хроматографы модели 883 Basic IC plus выполнены в виде моноблоков. Хроматографы модели 930 Compact IC Flex, 940 Professional IC Vario могут состоять как из одного блока, так и из нескольких, представляя модульную конструкцию, которая позволяет гибко конфигурировать систему для решения различных хроматографических задач. Внутри основного блока могут быть расположены автоматический кран-дозатор, насос высокого давления, дегазатор элюента, дегазатор пробы, демпфер пульсаций, термостат колонок, держатель колонки, подавитель фона элюента, термостатируемый кондуктометрический детектор. Число перечисленных выше устройств может различаться в зависимости от модели хроматографа и аналитической задачи, для которой он предназначен. Хроматографы ионные 883 Basic IC plus комплектуются кондуктометрическим детектором (2.850.9010 IC Conductivity Detector).

В состав хроматографов 930 Compact IC Flex и 940 Professional IC Vario могут входить детекторы на диодной матрице, кондуктометрический и электрохимический. Электрохимический и кондуктометрический детекторы могут устанавливаться как внутри основного блока хроматографа, так и снаружи, в виде отдельных модулей.

Модуль детектора 945 Professional Detector Vario имеет три конфигурации: с кондуктометрическим детектором, с амперометрическим детектором, с кондуктометрическим и амперометрическим детекторами. Кондуктометрический детектор (2.850.9010 IC Conductivity Detector) и амперометрический детектор (28509110 IC Amperometric Detector) устанавливаются в основной блок прибора. Кондуктометрический детектор 2.850.9010 IC Conductivity Detector разработан специально для ионной хроматографии и может работать как с супрессором, так и без него. Для устранения влияния температуры на измерения удельной электропроводности элюента, блок детектора термостатируется. Детектор на диодной матрице 944 Professional UV/VIS Detector Vario изготавливается в виде отдельного модуля.

Встроенный двухплунжерный насос может работать как в изократическом, так и градиентном режимах (с одним насосом в режиме градиента на стороне низкого давления и с двумя насосами в режиме градиента на стороне высокого давления).

Встроенный дегазатор элюента работает по принципу вакуумной камеры, через которую проходит элюент по газопроницаемому капилляру. Использование дегазатора элюента позволяет существенно снизить шумы детектора и повысить чувствительность анализа.

Микроколоночный подавитель фона элюента предназначен для снижения общего фона электропроводимости элюента на входе в детектор и повышения чувствительности анализа (т.е. снижения нижнего предела обнаружения по ионам).

В комплект колонок входят аналитические колонки и предколонки. Аналитическая колонка предназначена для химического разделения ионных компонентов образца с последующим детектированием отдельных ионов. Предколонка служит для повышения срока службы аналитической колонки за счет удерживания содержащихся в пробе и/или элюенте загрязнителей. Помимо упомянутых выше колонок в комплект могут входить также концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента и другие.

Хроматограф 883 Basic IC plus снабжен химическим подавителем фона. Хроматографы 930 Compact IC Flex и 940 Professional IC Vario могут поставляться с химическим подавлением, последовательным подавлением, или без подавления.

Химический подавитель фона "револьверной" конструкции состоит из трех подави-тельных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются. Имеются три варианта подавителя, которые возможно установить на хроматографы 930 Compact IC Flex и 940 Professional IC Vario: высокой емкости "MSM-HC", средней емкости "MSM", низкой емкости "MSM-LC". Хроматографы 883 Basic IC plus комплектуются модулем средней емкости "MSM". Переключение отдельных колонок происходит в автоматическом режиме.

Последовательное подавление фона состоит из двух последовательно соединенных элементов: химический подавитель и подавитель CO2. Подавитель CO2 представляет из себя вакуумную камеру, внутри которой проходит капилляр с элюентом. Материал капилляра -газопроницаемый полимер. За счет разности давлений внутри капилляра и снаружи, растворенный в элюенте газ диффундирует через стенки капилляра наружу и удаляется в атмосферу. Использование последовательного подавления позволяет существенно снизить шумы детектора и повысить чувствительность анализа.

Хроматографы ионные Metrohm могут комплектоваться устройствами для автоматического ввода пробы (автосамплерами) моделей: 919 IC Autosampler plus, 889 IC Sample Center, 863 Compact IC Autosampler, 858 Professional Sample Processor, 815 Robotic USB Sample Processor XL, 814 USB Sample Processor.

Возможна комплектация хроматографов дополнительными насосами высокого давления, дополнительными комплектами колонок, дополнительными детекторами, а так же дополнительным набором средств для автоматической пробоподготовки (блоками высокотемпературного сжигания пробы, устройствами автоматической ультрафильтрации и диализа, устройствами логического разбавления пробы).

Общий вид хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario представлен на рисунках 1-3.

Пломбирование хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario не предусмотрено.

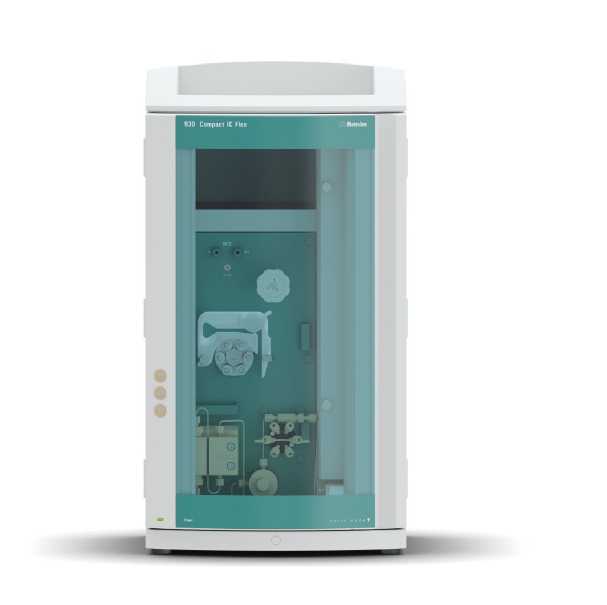

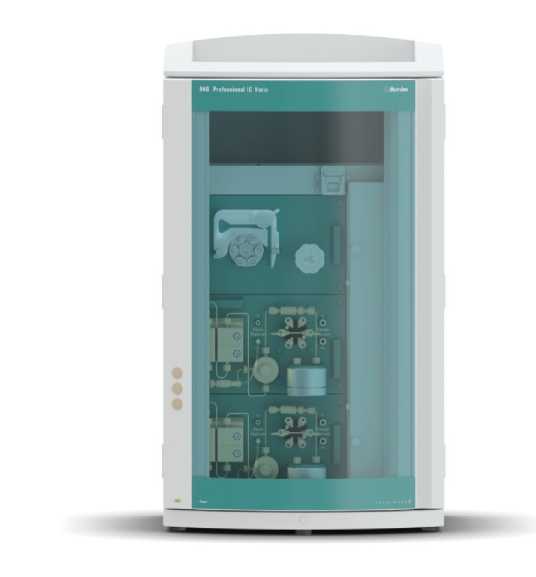

Рисунок 2 - Общий вид хроматографа Metrohm модели Рисунок 3 - Общий вид хроматографа

930 Compact IC Flex. Metrohm модели 940 Professional IC Vario.

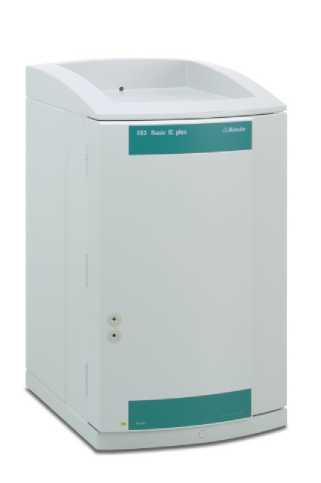

Рисунок 1 - Общий вид хроматографа Metrohm модели 883 Basic IC plus.

Управление работой ионных хроматографов проводится с помощью управляющей программы, установленной на внешнем ПК, через USB-интерфейс.

Управляющая программа MagIC Net полностью русифицирована и существует в нескольких версиях. Доступны версии для управления с одного ПК одним или несколькими хроматографами, дополнительными устройствами, связанными с хроматографами, серверная версия.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики кондуктометрического детектора

Таблица 3 - Метрологические характеристики электрохимического детектора

Таблица 4 - Метрологические характеристики детектора на диодной матрице

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

наносится на корпус хроматографов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП 58751-14 "Инструкция. Хроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario. Методика поверки" с изменением № 1, утвержденному ФГУП "ВНИИМС" 27 мая 2020 г.

Основные средства поверки:

• - ГСО 7813-2000 состава раствора хлорид-ионов;

• - ГСО 7775-2000 состава раствора ионов натрия;

• - ГСО 7793-2000 состава раствора нитрат-ионов;

• - ГСО 7270-96 состава раствора фенола в этаноле.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверки.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к хроматографам ионным Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario

Техническая документация фирмы-изготовителя "Metrohm AG", Швейцария.

Фирма "Metrohm AG", Швейцария

Адрес: Ionenstrasse, CH-9100 Herisau, Switzerland Тел.: + 41 71 353 85 85, факс: + 41 71 353 89 01

Web-сайт: www.metrohm.com

Е-mail: info@metrohm.com

Общество с ограниченной ответственностью "Метром РУС" (ООО "Метром РУС") ИНН 9705133493

Адрес: 115088, г. Москва, Угрешская ул., дом № 2, этаж 1, строение 34, помещение 131 Тел.:+7(495)967-99-31, факс: +7(495)967-99-31

Web-сайт: www.metrohm.ru

Е-mail: info@metrohm.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66

Web-сайт: www.vniims.ru

Е-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«11» сентября 2020 г.
