ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматической фотовидеофиксации нарушений правил дорожного движения «ПЕРЕКРЁСТОК» (далее системы) предназначены для измерений времени формирования кадров и интервала между произвольными кадрами, скорости движения транспортных средств (далее по тексту - ТС) и измерений текущих навигационных параметров и определения на их основе координат системы и ее составных частей.

Конструктивно системы состоят из блока управления и питания, радарного блока, видеоблока регистрирующего, видеоблока поворотного, сервера точного времени - УКУС-ПИ 02ДМ, ИК прожектора. Так же предусмотрена комплектация видеоблоком светофорным и климатическим модулем.

Сервер, входящий в состав блока управления и питания содержит полнофункциональную вычислительную среду и специализированное программное обеспечение (СПО) со встроенными алгоритмами распознавания государственных регистрационных знаков (ГРЗ) транспортных средств, определения скорости движения ТС, определения активной фазы сигнала светофорного объекта и механизмом привязки временных меток по шкале координированного времени UTC (SU) для каждого кадра, поступающего с видеоблоков.

Системы измеряют скорость движения транспортных средств радиолокационным методом. Принцип действия систем основан на измерении скорости ТС по разности частот между излученным радарным блоком радиолокационным сигналом и сигналом, отраженным от движущихся транспортных средств (эффект Доплера).

Системы обеспечивают фиксацию времени и изображения ТС при нахождении их в зоне контроля, определение координат системы, распознавание ГРЗ ТС, находящихся в зоне видимости системы. Принцип измерения времени основан на привязке времени создания кадра и присвоении ему временной отметки по координированной шкале времени UTC (SU) с последующим измерением интервала времени между произвольными кадрами. Специализированное программное обеспечение производит получение эталонного времени от внешнего источника точного времени NTP сервера и присваивает данное значение времени приходящим кадрам с видеоблоков. Также производиться привязка времени операционной системы (ОС) к значению эталонного времени, получаемого с NTP сервера. В системе используется сертифицированный источник времени УКУС-ПИ 02ДМ с выходным интерфейсом NTP v4 (RFC 5905) и пределом допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC (SU) по протоколу NTP через интерфейс Ethernet не более ± 100 мкс.

Радарные блоки и видеоблоки систем устанавливаются над проезжей частью или у края проезжей части под углом не более 30° к траектории движения ТС и на высоте от 3,5 до 12 метров. Ширина зоны контроля системы составляет от 3 до 26 метров в зависимости от количества контролируемых полос. Системы одновременно контролируют от одной до шести полос движения. Системы выпускаются в двух вариантах исполнения, отличие которых заключается в используемых видеоблоках.

Системы имеют возможность контролировать ТС по встречному и попутному направлению движения ТС. Максимальная дальность распознавания ГРЗ ТС при отсутствии освещения не более 150 метров. Системы предназначены для работы при неподвижном расположении.

Внешний вид составных частей систем с указанием мест нанесения знака утверждения типа и пломбирования приведены на рисунках 1, 2, 3.

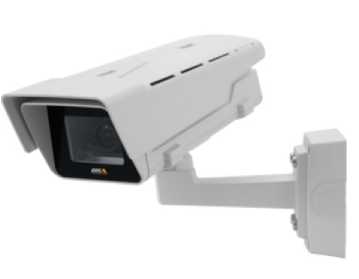

Видеоблок регистрирующий или светофорный Видеоблок регистрирующий или тип 1 светофорный тип 2

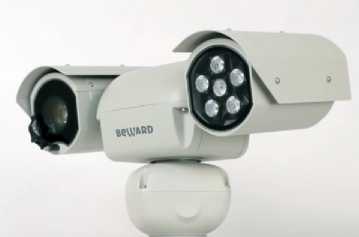

Видеоблок поворотный тип 1

Видеоблок поворотный тип 2

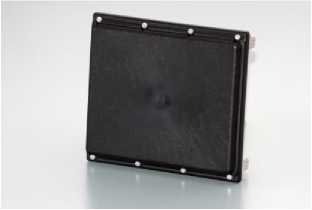

Радарный блок системы

Блок управления и питания

Рисунок 1 - Внешний вид составных частей систем

а)

в)

г)

9

■

9

е)

д)

ж) з)

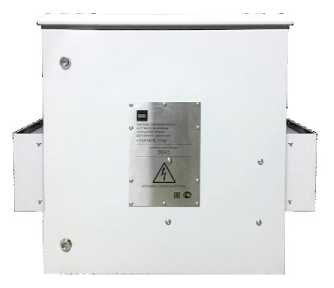

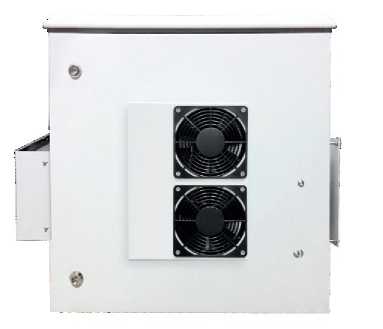

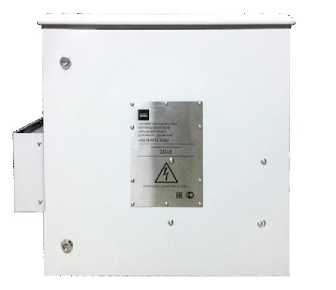

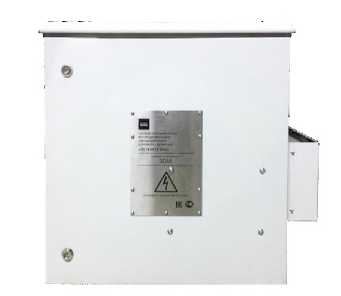

Рисунок 2 (начало) - внешний вид вариантов исполнений блока управления и питания а, ж) - без климатического модуля; б, е, з) - с одним климатическим модулем; в, г, д) - с двумя климатическими модулями.

к)

и)

л) м)

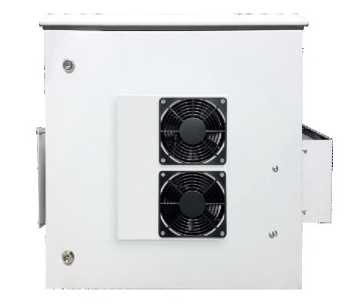

Рисунок 2 (окончание) - внешний вид вариантов исполнений блока управления и питания и, к) - с одним климатическим модулем; л, м) - с двумя климатическими модулями.

Места пломбировки системы

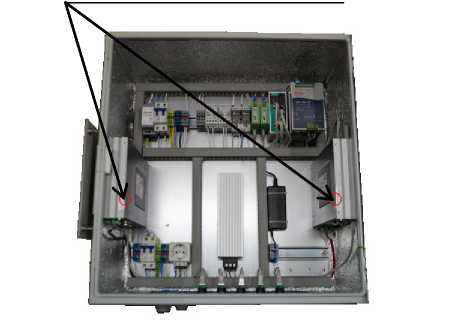

Рисунок 3 - Места пломбирования и нанесения знака утверждения типа систем

Метрологически значимая часть специализированного программного обеспечения (СПО) обеспечивает определение координат системы и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным системы СПО, входит:

• - предварительная настройка модулей фотофиксации перед работой;

• - управление радиолокационным блоком, получение данных о скорости и положении ТС;

• - управление видеокамерой, получение видеоизображения зоны контроля;

• - контроль работы системы (функции самотестирования и обнаружения сбоев)

• - формирование файлов с информацией о нарушении правил дорожного движения;

- временное хранение полученных в результате работы комплекса данных;

- передача собранных данных на внешние устройства;

- характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым.

Идентификационные данные метрологически значимой части СПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

В процессе эксплуатации не предусматривается влияния на метрологически значимую часть СПО. В интерфейсе пользователя нет возможности влиять на метрологические параметры СПО.

Уровень защиты СПО систем и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики систем приведены соответственно в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус блока управления и питания системы с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу   ВАРШ.466452.004МП   «Системы автоматической

фотовидеофиксации нарушений правил дорожного движения «ПЕРЕКРЁСТОК». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 27.12.2016 г.

Основные средства поверки:

- имитатор скорости движения транспортных средств «ИС-24Д» (регистрационный номер в Федеральном информационном фонде 41763-09);

- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (регистрационный номер в Федеральном информационном фонде 52614-13);

- модуль коррекции времени МКВ-02Ц » (регистрационный номер в Федеральном информационном фонде 44097-10);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам автоматической фотовидеофиксации нарушений правил дорожного движения «ПЕРЕКРЁСТОК»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания.

ВАРШ.466452.004ТУ Системы автоматической фотовидеофиксации нарушений правил дорожного движения «ПЕРЕКРЁСТОК». Технические условия

Акционерное общество «ЭЛВИС-НеоТек» (АО «ЭЛВИС НеоТек»)

ИНН 7735575047

Адрес: 124498, г. Москва, г. Зеленоград, проезд № 4922, дом 4, стр.2

Юридический адрес: 124498, г. Москва, г. Зеленоград, проезд № 4922, дом 4, стр.2 Телефон: +7 (499) 731-7502

E-mail:welcome@elvees.com
