№1205 от 20.05.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 559295
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию
и метрологии от 13 мая 2024 г. № 1170 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1205 от 20.05.2024
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784362_files/1716218784362-1.jpg)
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
20 мая 2024 г.
1205
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 мая 2024 г. № 1170 «Об утверждении типов средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 10 приложения к приказу от 13 мая 2024 г. № 1170 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1205
Лист № 1
Всего листов 9
Регистрационный № 92107-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры ГТО
Назначение средства измеренийМикрометры ГТО (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание средства измеренийПринцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
-
- МК - с отсчетом показаний по шкалам стебля и барабана;
-
- МКЦ - с отсчетом показаний по электронному цифровому устройству.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские (нерегулируемые), а более 300 мм -сферические (регулируемые).
К данному типу средств измерений относятся микрометры торговой марки «ГТО».
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-1.jpg)
Торговый знак наносится на паспорт микрометров типографским методом,
на теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся краской, методом деформации или лазерной маркировкой в местах, указанных на рисунке 13.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров указан на рисунках 1 - 12.
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-2.jpg)

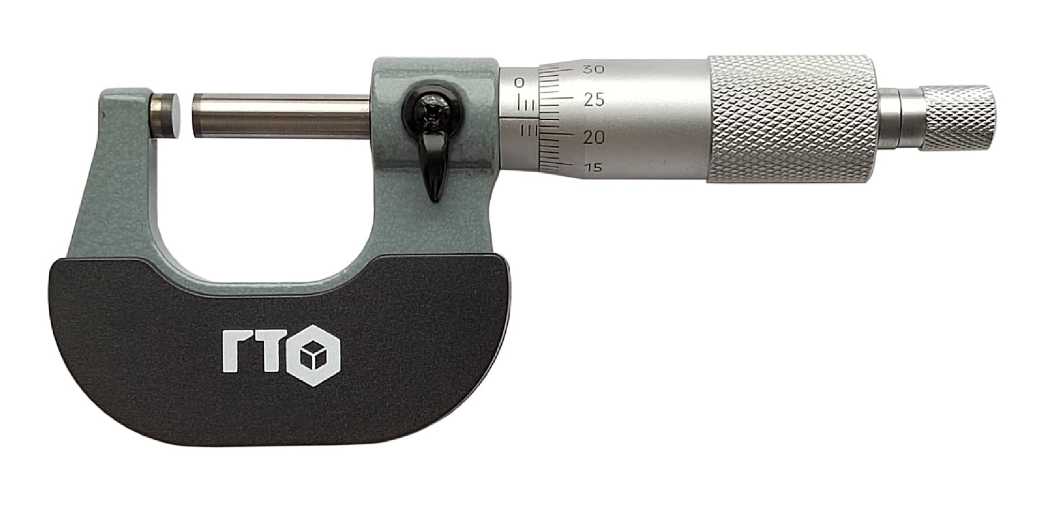

Рисунок 1 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-3.jpg)

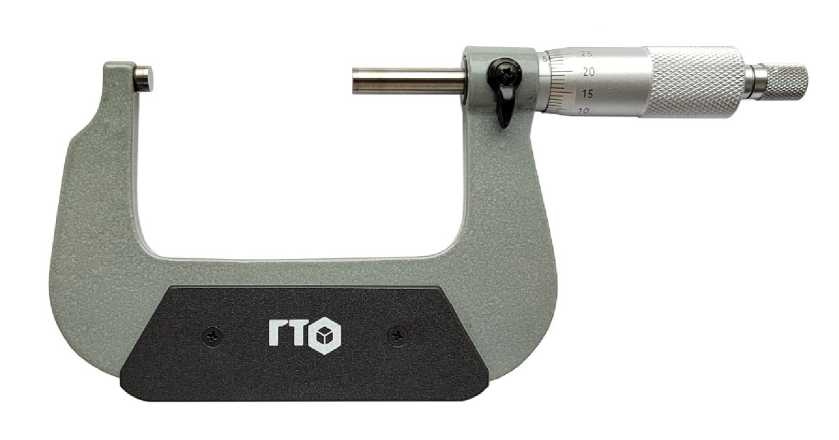

Рисунок 2 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-4.jpg)

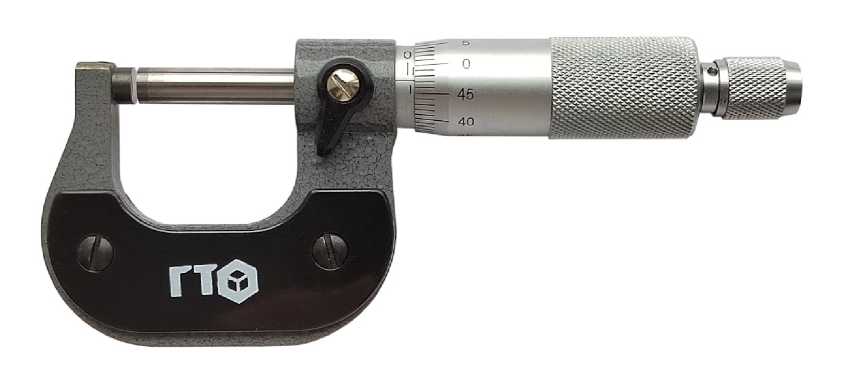

Рисунок 3 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-5.jpg)

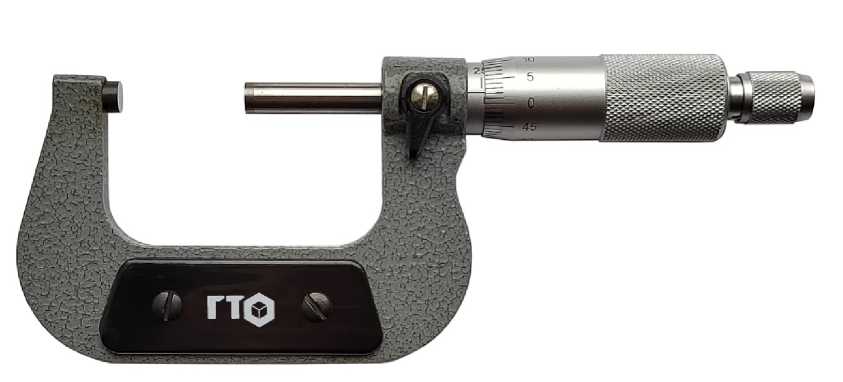

Рисунок 4 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-6.jpg)

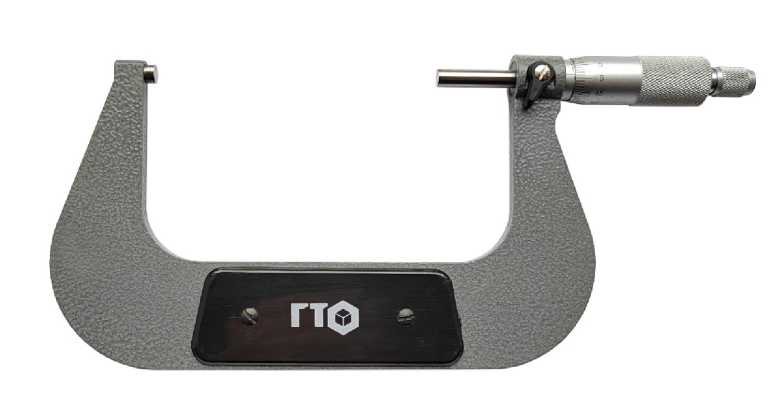

Рисунок 5 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-7.jpg)

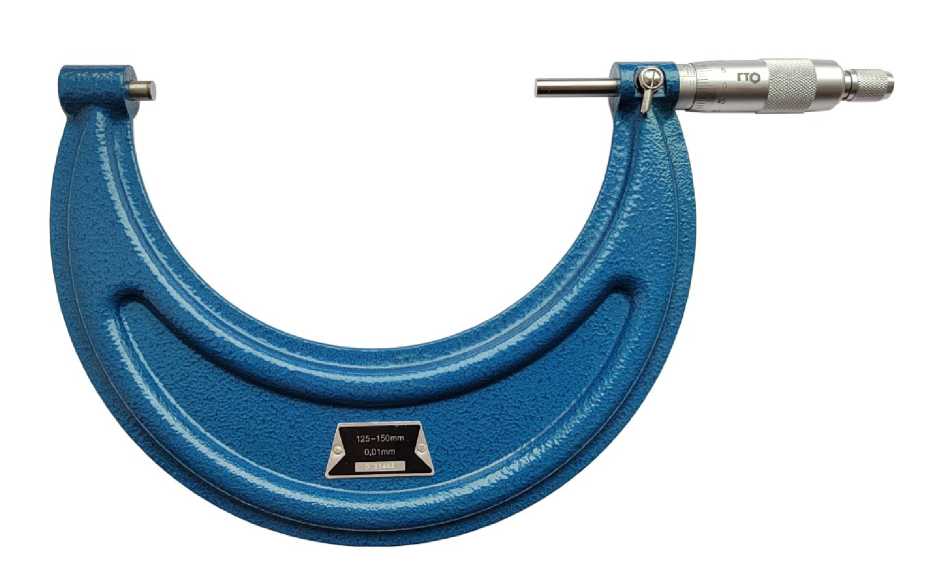

Рисунок 6 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-8.jpg)

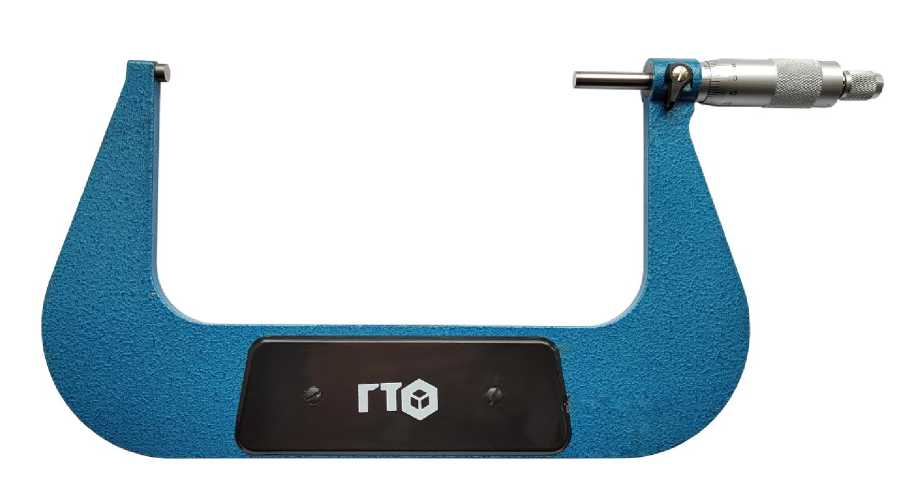

Рисунок 7 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-9.jpg)

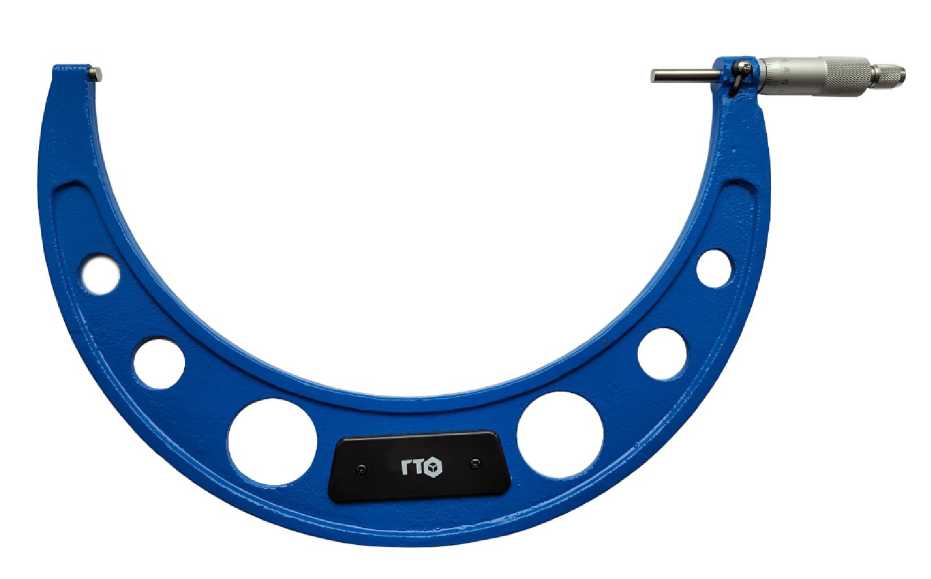

Рисунок 8 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-10.jpg)

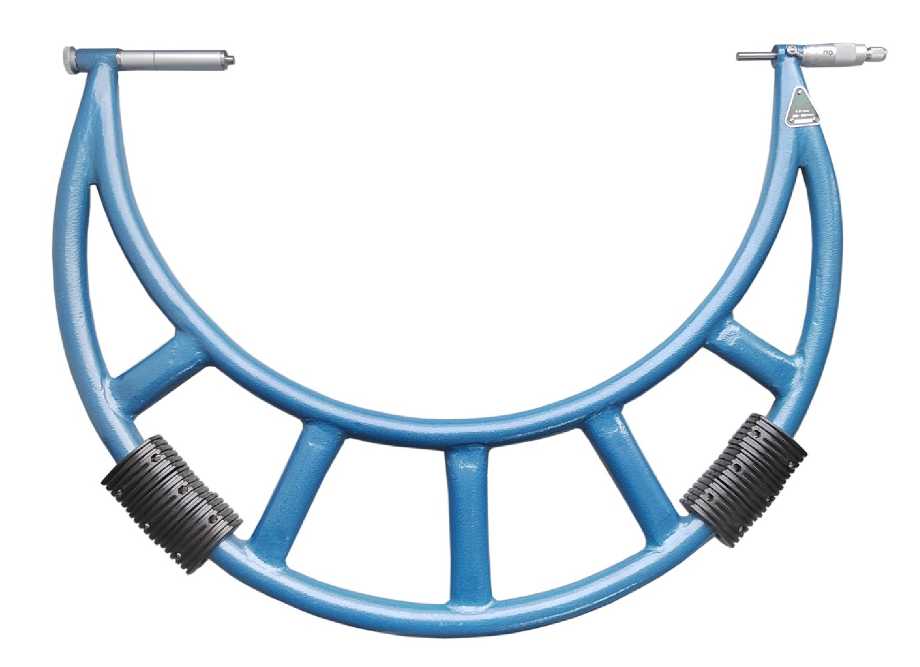

Рисунок 9 - Общий вид микрометров модели МК
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-11.jpg)

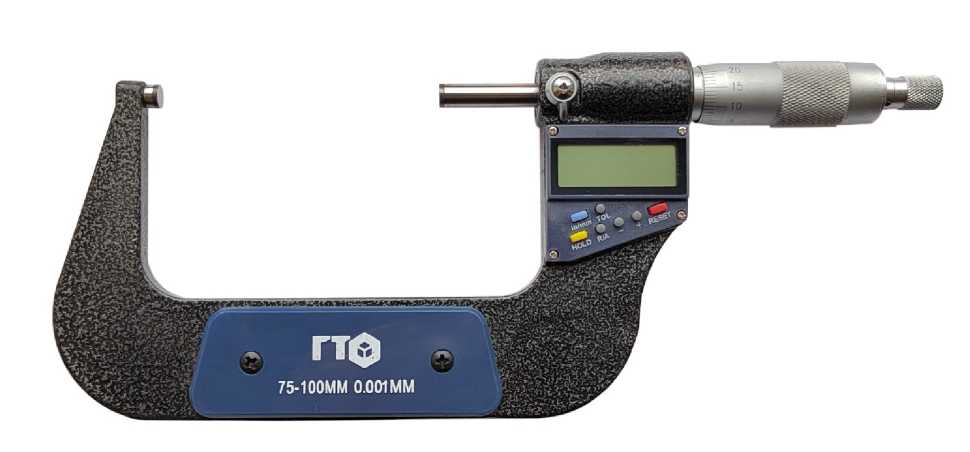

Рисунок 10 - Общий вид микрометров модели МКЦ
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-12.jpg)

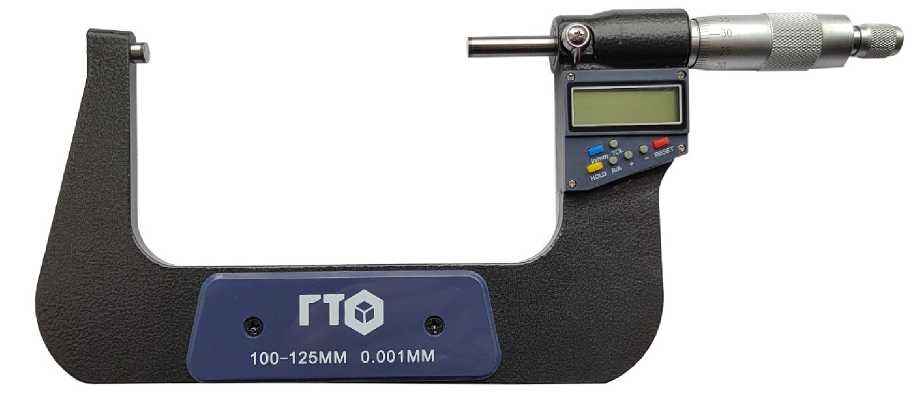

Рисунок 11 - Общий вид микрометров модели МКЦ
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-13.jpg)

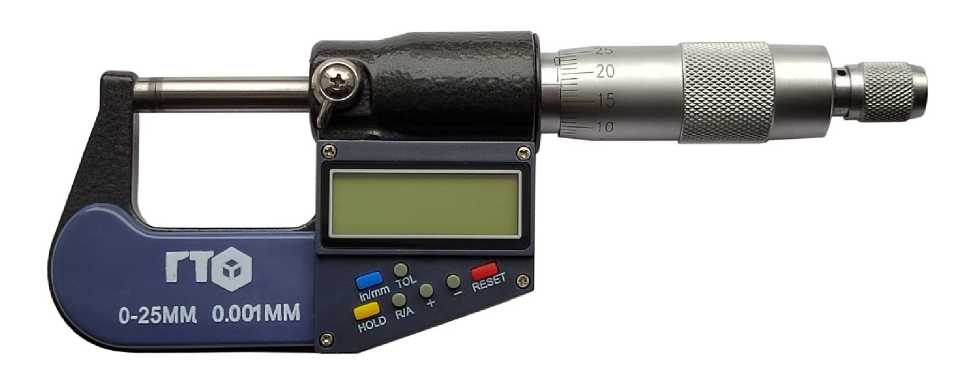

Рисунок 12 - Общий вид микрометров модели МКЦ
Место нанесения заводского номера
![Приказ Росстандарта №1205 от 20.05.2024, https://oei-analitika.ru](../kurilka/orders_html/1716218784676_files/1716218784676-14.jpg)

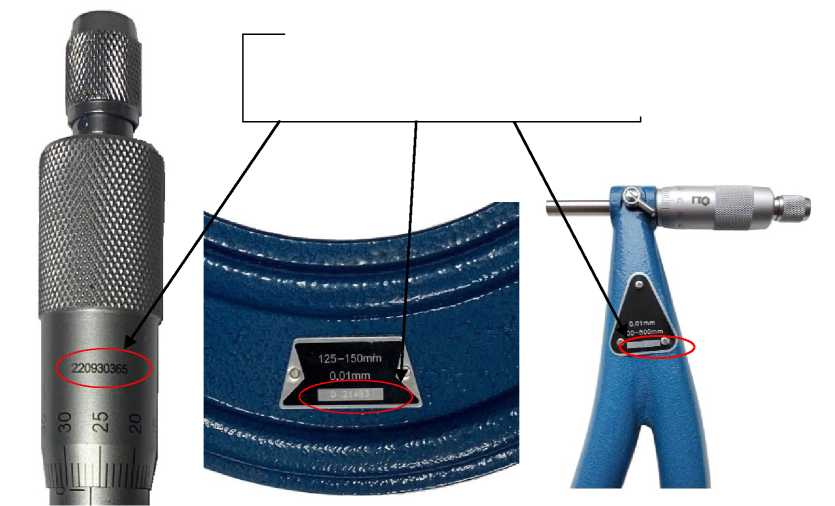

Рисунок 13 - Места нанесения заводского номера
Метрологические и технические характеристики
Таблица 1 - М |
етрологические характеристики микрометров | |||
Модель |
Диапазон измерений, мм |
Значение отсчета по шкалам стебля и барабана (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мм |
Допуск параллельности измерительных поверхностей, мкм |
МК |
От 0 до 25 |
0,01 |
±0,004 |
1,5 |
От 25 до 50 |
0,01 |
±0,004 |
2,1 | |
От 50 до 75 |
0,01 |
±0,005 |
3,0 | |
От 75 до 100 |
0,01 |
±0,005 |
3,0 | |
От 100 до 125 |
0,01 |
±0,006 |
3,0 | |
От 125 до 150 |
0,01 |
±0,006 |
3,0 | |
От 150 до 175 |
0,01 |
±0,007 |
3,0 | |
От 175 до 200 |
0,01 |
±0,007 |
3,0 | |
От 200 до 225 |
0,01 |
±0,008 |
4,0 | |
От 225 до 250 |
0,01 |
±0,008 |
4,0 | |
От 250 до 275 |
0,01 |
±0,009 |
5,0 | |
От 275 до 300 |
0,01 |
±0,009 |
5,0 | |
От 300 до 400 |
0,01 |
±0,011 |
5,0 | |
От 400 до 500 |
0,01 |
±0,013 |
7,0 | |
От 500 до 600 |
0,01 |
±0,014 |
7,0 | |
МКЦ |
От 0 до 25 |
0,001 |
±0,004 |
1,5 |
От 25 до 50 |
0,001 |
±0,004 |
2,1 | |
От 50 до 75 |
0,001 |
±0,005 |
3,0 | |
От 75 до 100 |
0,001 |
±0,005 |
3,0 | |
От 100 до 125 |
0,001 |
±0,006 |
3,0 | |
От 125 до 150 |
0,001 |
±0,006 |
3,0 |
Таблица 2 - Метрологические характеристики установочных мер
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм |
25, 50, 75 |
±1,5 |
0,50 |
100, 125 |
±2,0 |
0,75 |
150, 175 |
1,00 | |
200, 225 |
1,50 | |
250, 275 |
±2,5 |
1,75 |
325, 375, 425, 475 |
±3,5 |
- |
525, 575 |
±4,0 |
- |
Таблица 3 - Технические характеристики микрометров
Наименование характеристики |
Значение |
Допуск плоскостности измерительных поверхностей микрометра, мкм, не более |
0,9 |
Измерительное усилие, Н |
От 5 до 10 |
Колебание измерительного усилия, Н, не более |
2 |
Условия эксплуатации:
|
От + 15 до +25 80 |
Таблица 4 - Габаритные размеры и масса
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина, Высота), мм, не более |
Масса, кг, не более |
От 0 до 25 |
160х55х25 |
0,3 |
От 25 до 50 |
180х85х25 |
0,4 |
От 50 до 75 |
210х100х25 |
0,5 |
От 75 до 100 |
240х115х25 |
0,6 |
От 100 до 125 |
270х120х25 |
0,8 |
От 125 до 150 |
285х160х25 |
0,9 |
От 150 до 175 |
305х170х25 |
1,1 |
От 175 до 200 |
330х185х25 |
1,2 |
От 200 до 225 |
350х200х25 |
1,3 |
От 225 до 250 |
380х220х25 |
1,5 |
От 250 до 275 |
400х240х25 |
1,6 |
От 275 до 300 |
470х305х25 |
1,8 |
От 300 до 400 |
610х405х35 |
2,3 |
От 400 до 500 |
700х490х35 |
2,6 |
От 500 до 600 |
750х540х35 |
3,2 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Комплектность |
Микрометр |
ГТО |
1 шт. |
Элемент питания для микрометров модели МКЦ |
- |
1 шт. |
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм |
- |
1 шт. или 1 компл. |
Футляр |
- |
1 шт. |
Паспорт |
- |
1 экз. |
приведены в разделе 6 «Порядок работы» паспорта микрометров.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Микрометры».
ПравообладательANHUI MEASURING TOOLS COMPANY, КНР
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
ИзготовительANHUI MEASURING TOOLS COMPANY, КНР
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
Испытательный центрОбщество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.
