Приказ Росстандарта №2957 от 24.11.2022

№2957 от 24.11.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 384783
ПРИКАЗ_Об утверждении типов средств измерений (20)
Приказы по основной деятельности по агентству Вн. Приказ № 2957 от 24.11.2022

2022 год
месяц November

22170 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2022 г. № 2957 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

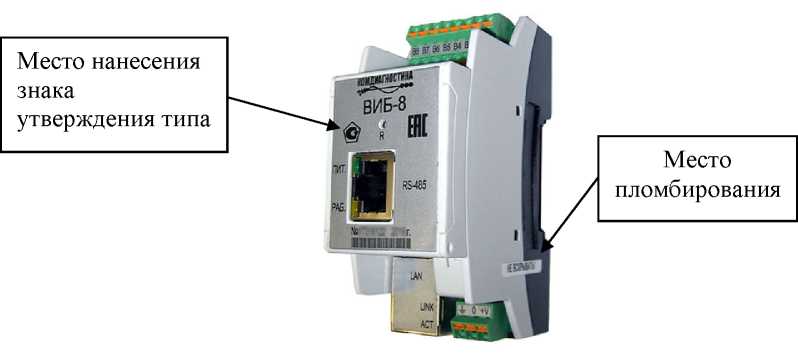

Приборы для измерения параметров вибрации многоканальные

ВИБ-8

66997-22

2Т773968,

2T773994

Общество с ограниченной ответственностью "Комдиа-гностика" (ООО "Комди-агностика"), г. Оренбург

ОС

МП 204/3-

14-2022

3 года

Общество с ограниченной ответственностью "Комдиа-гностика" (ООО "Комди-агностика"), г. Оренбург

ФГБУ "ВНИИМС", г. Москва

05.08.2022

Системы контроля логических и аналоговых блоков автоматизированные

АСК-ЛАБ-КМ

87440-22

3701

Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг"), Удмуртская Республика, г. Ижевск

ОС

МПЮМ-

ГИ.421423.

015

1 год

ООО "КИА", г. Москва

20.06.2022

Вискозимет-

Обозна-

87441-22

850101,850103,

Федеральное

ОС

МИ 3630-

4 года

Федеральное

ФГУП "ВНИИМ

22.08.2022

ры стеклянные капиллярные эталонные

чение отсутствует

010216, 780402,

760409, 670515,2,

871118, 250893

государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург

2021

бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань

им. Д.И. Менделеева", г. Санкт-Петербург

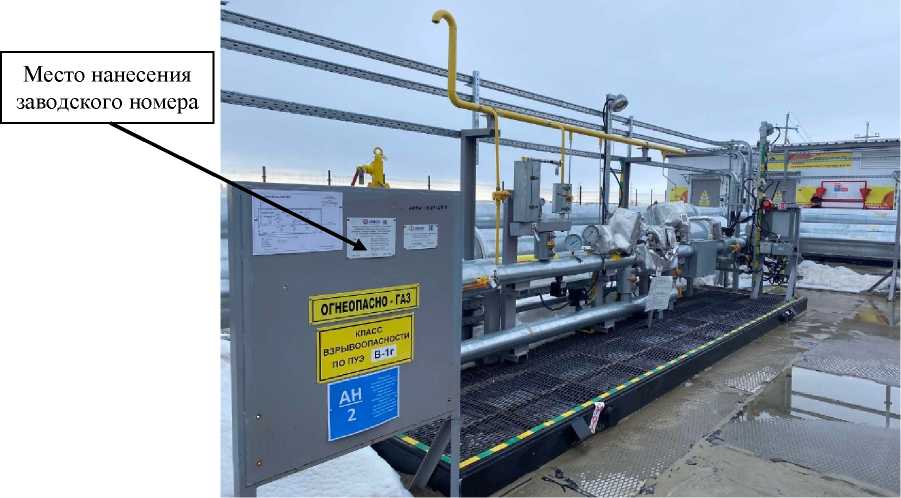

Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргин-ском лицензионном участке Приобского месторождения

Обозначение отсутствует

87442-22

596-15

Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа

Общество с ограниченной ответственностью "РН-Юганскнефте-газ" (ООО "РН-Юганскнефте-газ"), Ханты-Мансийский автономный округ - Югра, городской округ, г. Нефтеюганск

ос

МП 1401/1-311229-2022

4 года

Общество с ограниченной ответственностью "Научно-производственное предприятие 03-НА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа

ООО ЦМ "СТП", г. Казань

27.06.2022

Датчики универсальные измерения параметров окружающей среды

87443-22

Модификация WB-MSW, сер. №№: 4264880631; 4264891291; 4264896954; 4264891219; 4264889660. Мо-

Общество с ограниченной ответственностью Бесконтактные устройства (ООО Веской-

ОС

МП-

НИЦЭ-98-

1 год

Общество с ограниченной ответственностью Бесконтактные устройства (ООО Веской-

ООО "НИЦ "ЭНЕРГО", г. Москва,

ОАО "Медтех-ника", г.Волгоград

04.08.2022

дификация WB-MS, сер. №№: 4270627346; 4270658347; 4270658308. Модификация WB-M1W2, сер. №№: 4264814301; 4270276781.

тактные устройства), г. Москва

Стенд для измерений массы и координат центра масс

МЦ-500М1

87444-22

008

Федеральное автономное учреждение "Центральный аэрогидро динамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская обл., г. Жуковский

Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская обл., г. Жуковский

ОС

МП 4.28.027-2022

1 год

Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская обл., г. Жуковский

ФАУ "ЦАГИ", Московская обл., г. Жуковский

20.10.2022

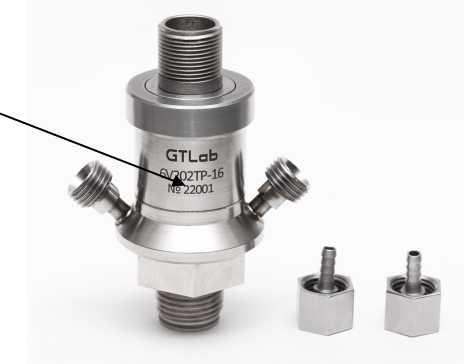

Датчики давления измерительные

6V202T

87445-22

22004, 22006,

22003, 22005,

22002, 22001

Общество с Ограниченной Ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров

ОС

МП 6V202TP

3 года

Общество с Ограниченной Ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров

ФГУП "РФЯЦ-ВНИИЭФ", Нижегородская обл.,

г. Саров

31.08.2022

Измерители поверхностной плотности покрытий

РТФ-1К

87446-22

001, 002

Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская обл., г. Дубна

ОС

МИОЗ-

221-2022

1 год

Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская обл., г. Дубна

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Екатеринбург

26.09.2022

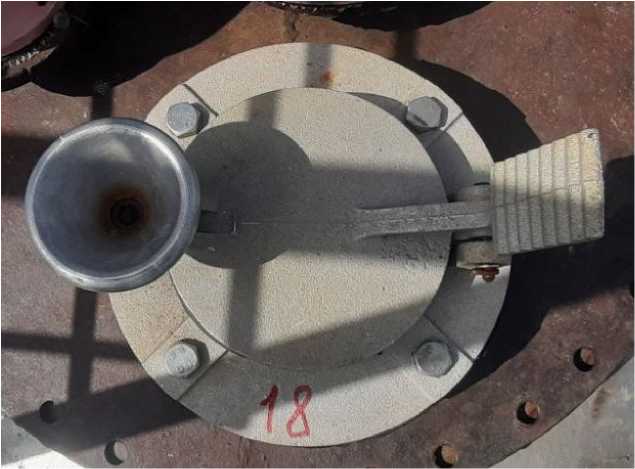

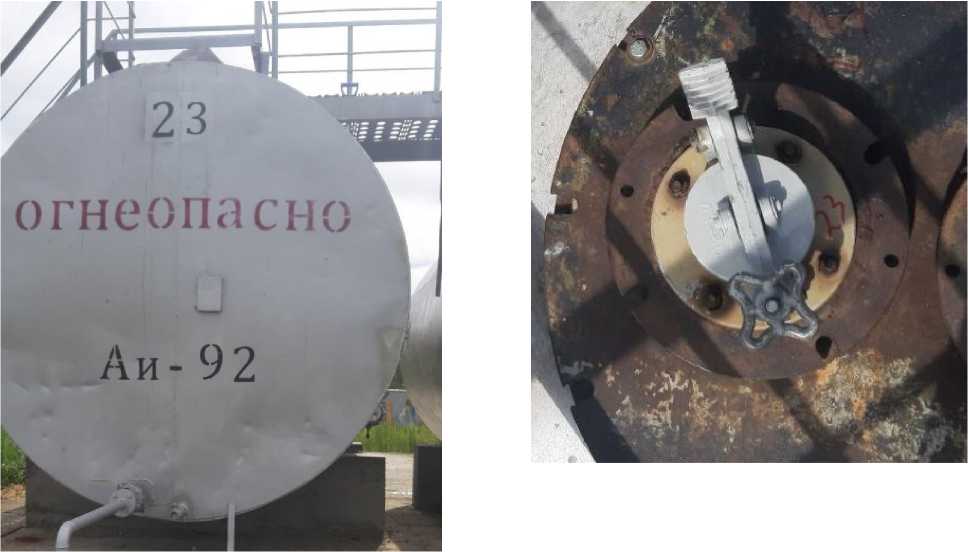

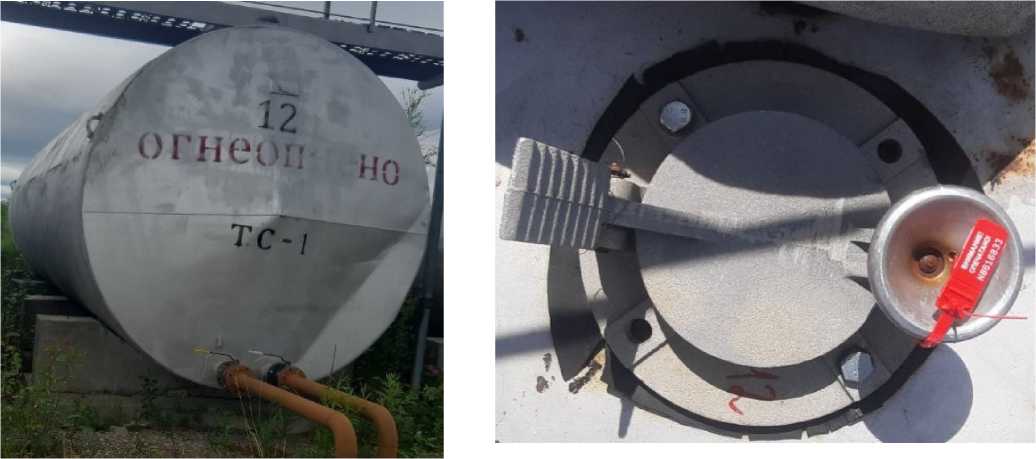

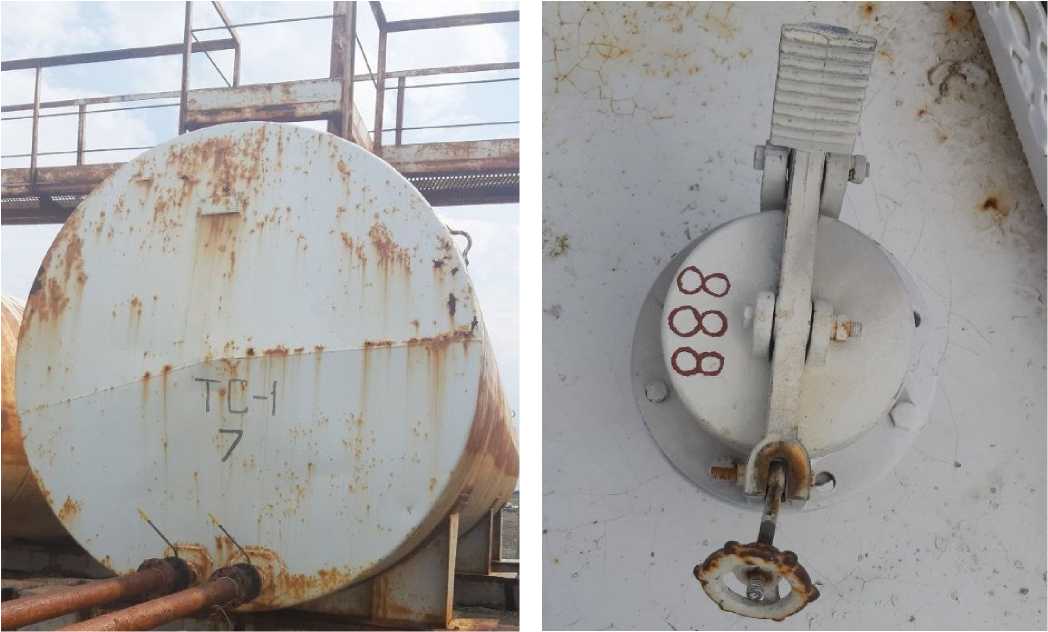

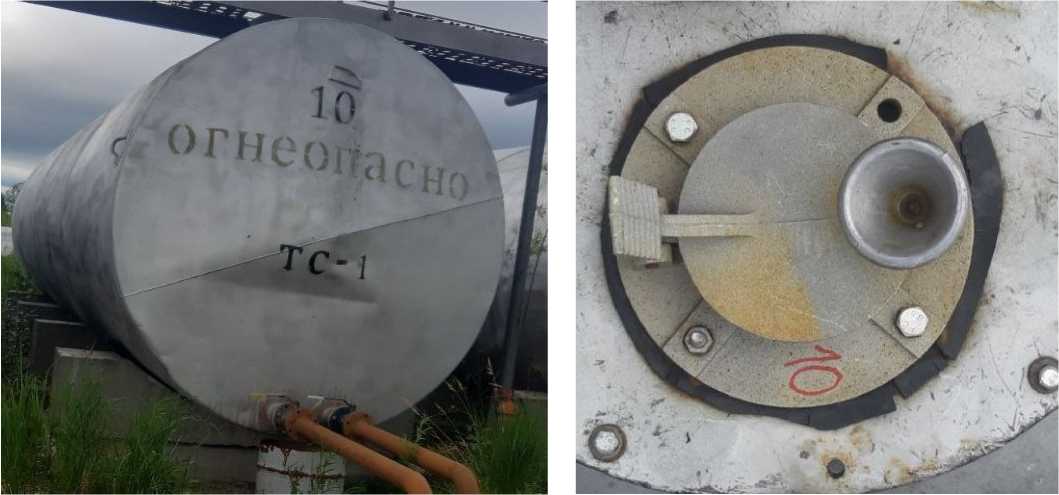

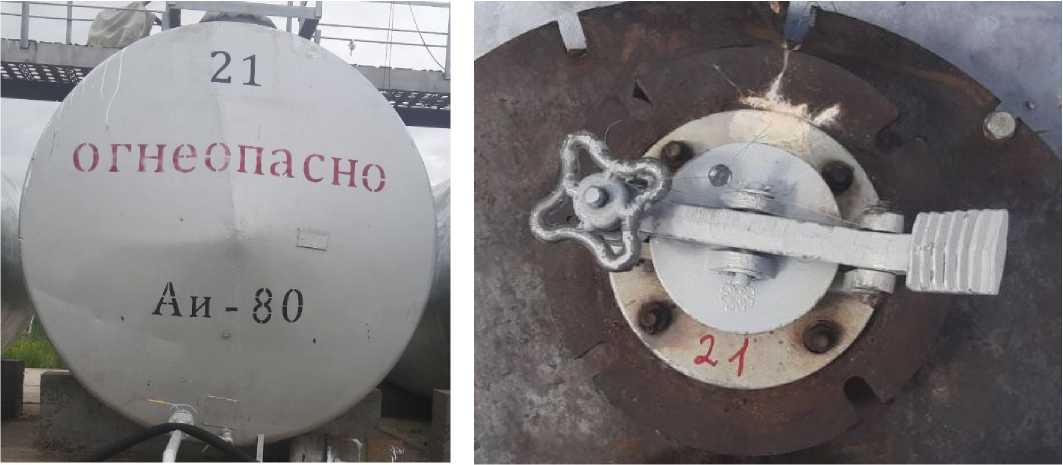

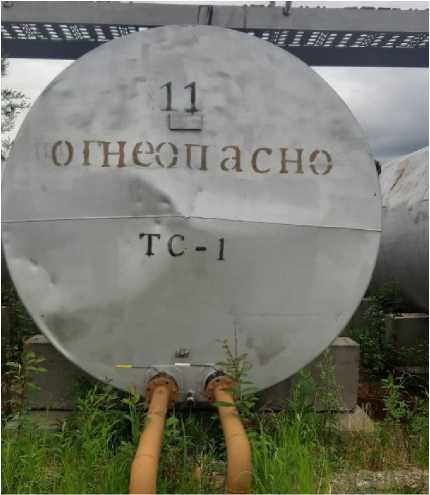

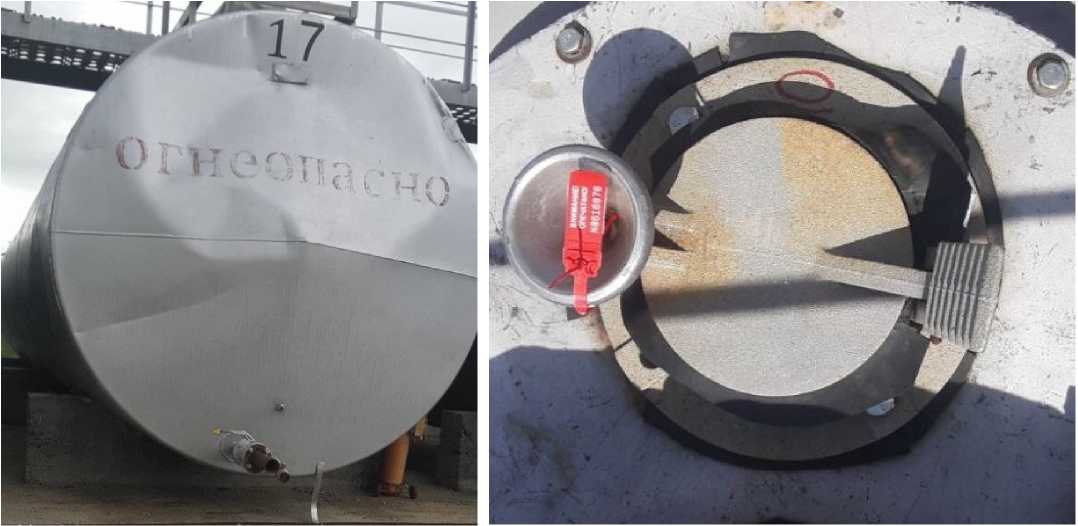

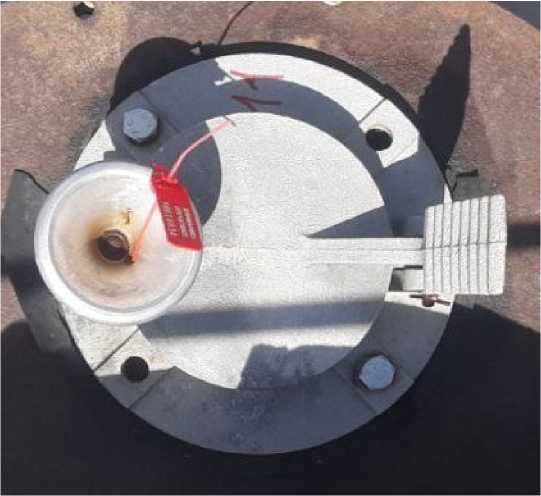

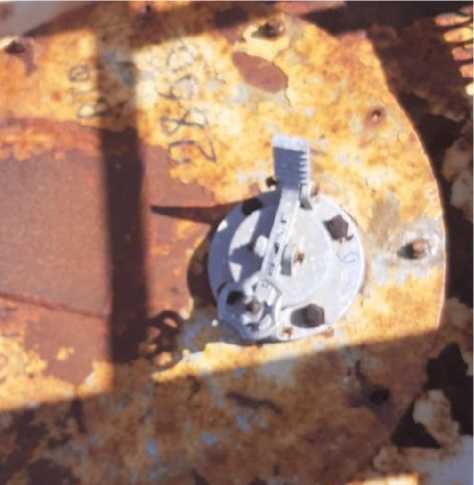

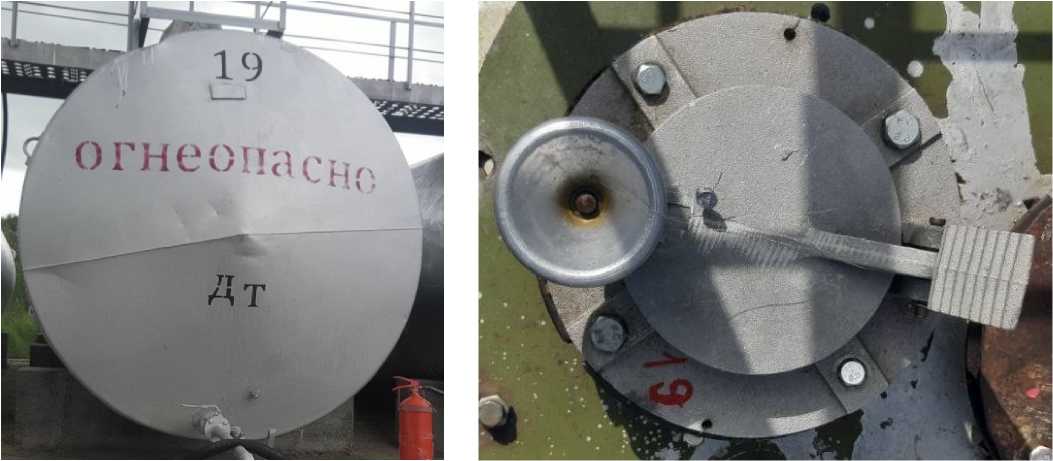

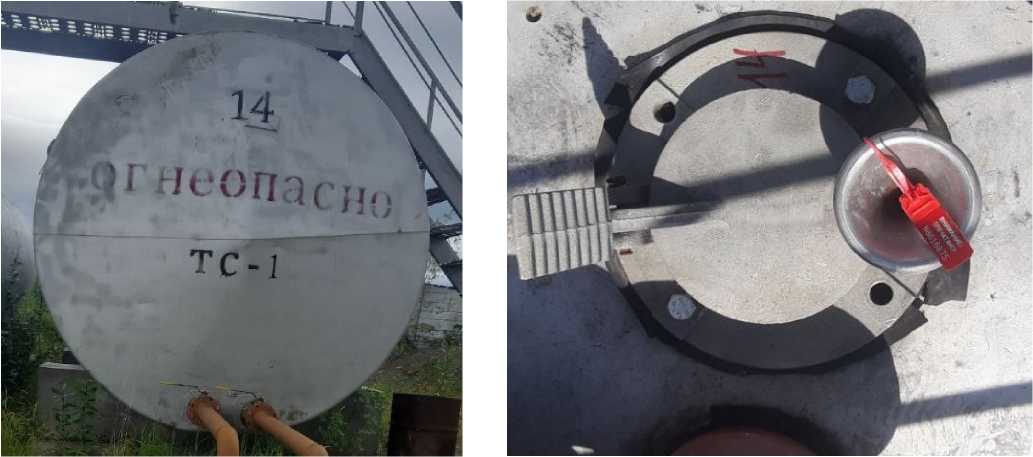

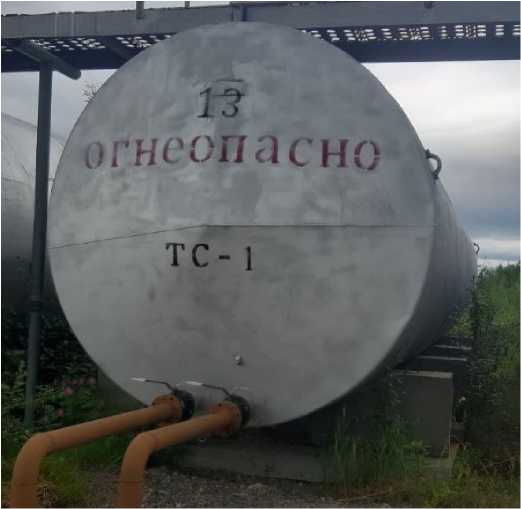

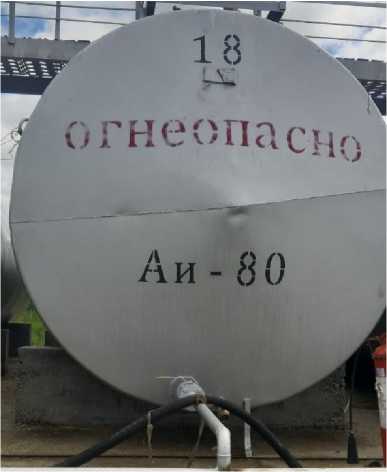

Резервуары

РГС

87447-22

РГС-60 (заводские

Акционерное

ОС

ГОСТ

5 лет

Акционерное

АО "Метролог",

13.08.2022

стальные горизонтальные цилиндрические

номера 5, 6, 7, 8, 9,

10, 11, 12, 13, 14,

15, 16, 17, 18, 19,

20) и РГС-25 (заводские номера 21,

22, 23)

общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

8.346-2000

общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь

г. Самара

10.

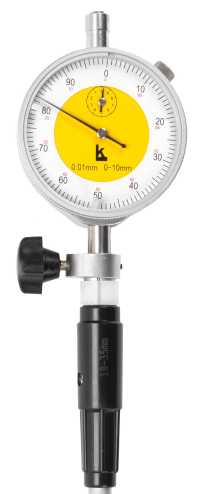

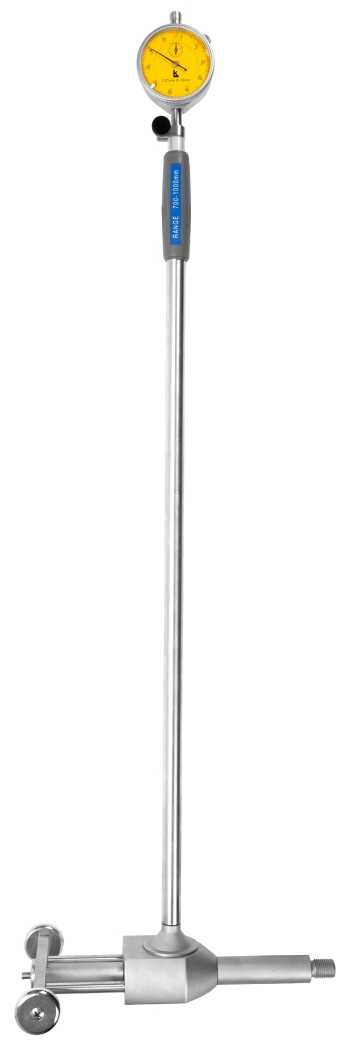

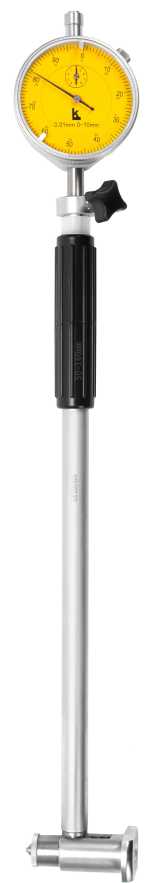

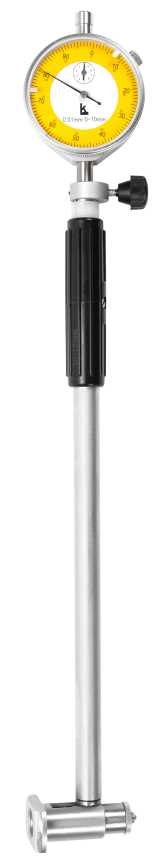

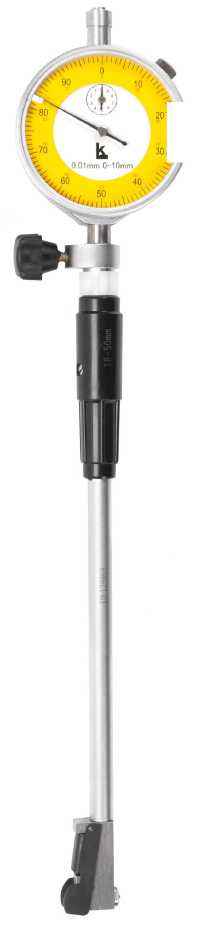

Нутромеры индикаторные с ценой деления 0,01 мм

Обозначение отсутствует

87448-22

1000699140006991

НО123832/НО1238

32, 007610/007610

Guilin Measuring & Cutting Tool Co., Ltd, КНР

ОС

МП АПМ

56-22

1 ГОД

Общество с ограниченной ответственностью "Калиб-рон" (ООО "Калиброн"), г. Москва

ООО "Автопро-гресс-М", г. Москва

27.09.2022

11.

Система автоматизированная информационно -измерительная коммерческого учета электрической энергии и мощности ОАО "Авангард"

Обозначение отсутствует

87449-22

001

Акционерное общество "Энергосбытовая компания Кировского завода" (АО "ЭСК"), г. Санкт-Петербург

ОС

МИ 3000-2018

4 года

Акционерное общество "Энергосбытовая компания Кировского завода" (АО "ЭСК"), г. Санкт-Петербург

ФБУ "Тест-С,-Петербург", г. Санкт-Петербург

22.09.2022

12.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АНИС КУЭ) Ивановской ТЭЦ-2 фили-

Обозначение отсутствует

87450-22

293.1

Филиал "Владимирский" Публичного акционерного общества "Т Плюс" (Филиал "Владимирский" ПАО "Т Плюс"), Московская область, Красногорский район, автодорога "Балтия", тер-

ОС

МПЭПР-

522-2022

4 года

ООО "Энерго-ПромРесурс", Московская обл.,

г. Красногорск

26.08.2022

ала "Влади-мир-ский" ПАО "Т Плюс", 2-я очередь

ритория 26 км

13.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АПИС КУЭ) Ивановской ТЭЦ-3 филиала "Влади-мир-ский" ПАО "Т Плюс", 2-я очередь

Обозначение отсутствует

87451-22

294.1

Филиал "Владимирский" Публичного акционерного общества "Т Плюс" (Филиал "Владимирский" ПАО "Т Плюс"), Московская область, Красногорский район, автодорога "Балтия", территория 26 км

ОС

МПЭПР-521-2022

4 года

ООО "Энерго-ПромРесурс", Московская обл.,

г. Красногорск

24.08.2022

14.

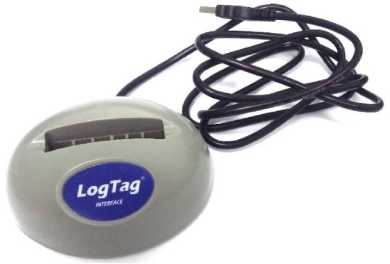

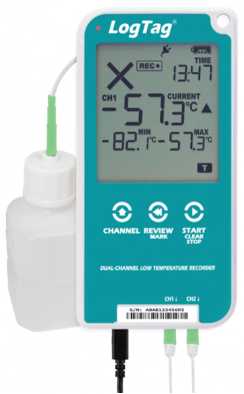

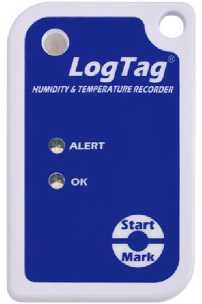

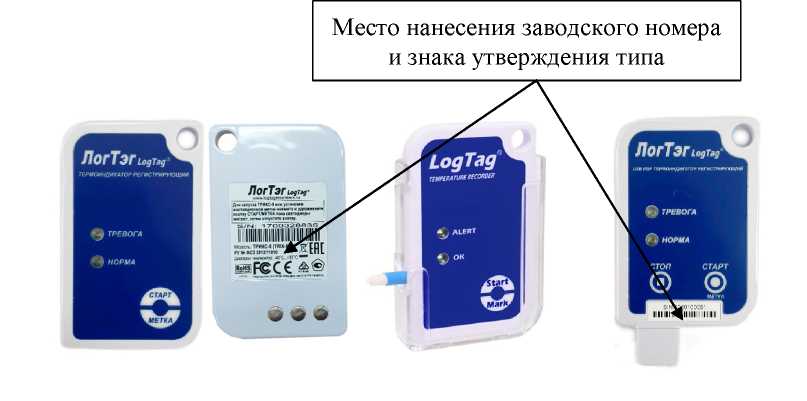

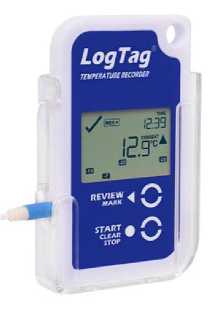

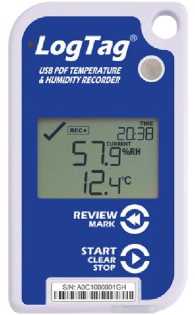

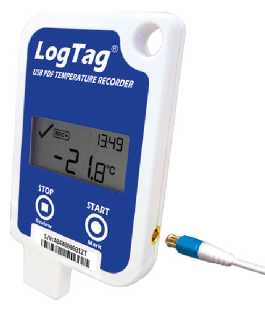

Измерители-регистраторы температуры

LogTag (ЛогТэг)

87452-22

№№ 1063001772,

1063001773, 1063001774 (модель ТРЕЛЗО-16 (TREL30-16), изготовленные "Моопро Development Limited", Гонконг), A0A7001121VH, А0А7005760РН, A0A7005761ZT (модель ЮТРЕД30-16 (UTRED30-16), изготовленные "Моопро Development

Log Tag North America Inc., США; Производственные площадки: Моопро Development Limited, Г онко иг; Моопро Development (Vietnam) Limited, Вьетнам; Techsen Electronics (Shenzhen) Co., Ltd, Китай

Log Tag North

America Inc., США

ОС

МП 207-031-2022

2 года; 1 год (для изме-рите-лей-реги-стра-торов температуры LogTa g (Лог-Тэг) моде-

Общество с ограниченной ответственностью "БИАС" (ООО "БИАС"), г. Москва

ФГБУ "ВНИИМС", г. Москва

28.09.2022

(Vietnam) Limited", Вьетнам), А0А1001630АН, А0А10010407С (модель СВ ЮТРЕДЗО-WiFi (UTRED30-WiFi), изготовленные "Techsen Electronics (Shenzhen) Со., Ltd", Китай), 1700340811-1700341010 (модель ТРИД30-7Я (TRID30-7R), изготовленные фирмой "Log Tag North America Inc.", США), №№ 1010120383, 1010139774, 1010139775, 1010139776, 1010139777 (модель XAKCO-8 (НАХО-8), изготовленные фирмой "Log Tag North America Inc.", США)

лей ХА-КСО-8 (НАХ О-8) и ЮХА ДО-16 (UHA DO-16) при ис-поль-зова-нии изме-ри-тель-ного канала отно-си-тель-ной влажности)

15.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии ООО "Газ-

Обозначение отсутствует

87453-22

19.002-2022

Инженерно-технический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО

ос

МП-453-

RA.RU.310

556-2022

4 года

Западно-

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

05.10.2022

пром энерго" ООО "Газпром трансгаз Югорск" Ямбургское ЛПУМГ

"Газпром энерго"), г. Оренбург

"Г азпром энерго"), г. Оренбург

"Газпром энерго"), г. Оренбург

16.

Система автоматизированная информационно -измерительная коммерческого учета электрической энергии и мощности ПАО "Контур" Великий Новгород

Обозначение отсутствует

87454-22

001

Акционерное общество "Энергосбытовая компания Кировского завода" (АО "ЭСК"), г. Санкт-Петербург

ОС

МИ 3000-2018

4 года

Акционерное общество "Энергосбытовая компания Кировского завода" (АО "ЭСК"), г. Санкт-Петербург

ФБУ "Тест-С,-Петербург", г. Санкт-Петербург

04.10.2022

17.

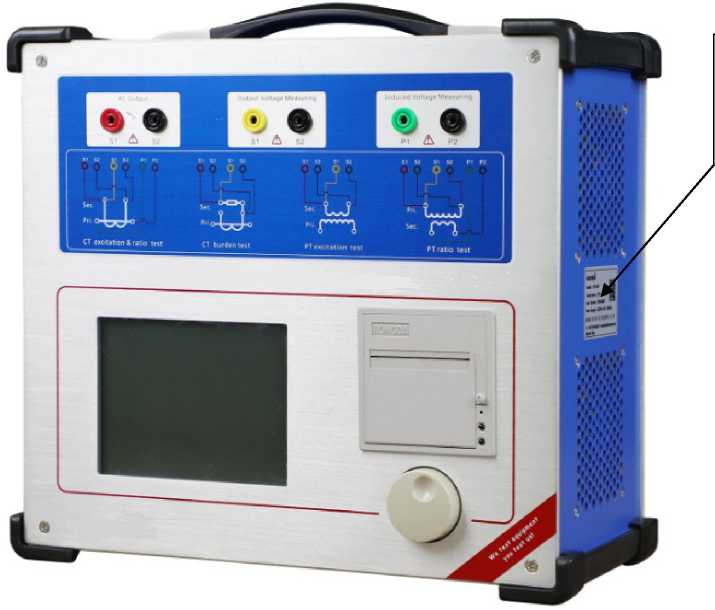

Анализаторы

тт/тн

87455-22

CPPL409A37

Фирма "НА-OMAI ELECTRIC POWER AUTOMATION СО., LTD", Китай

ОС

МП-

НИЦЭ-110-

2 года

Общество с ограниченной ответственностью Научно-производственное предприятие "ЭКРА" (ООО НПП "ЭКРА"), г. Чебоксары

ООО "НИЦ "ЭНЕРГО", г. Москва

18.08.2022

18.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии

Обозначение отсутствует

87456-22

001

Общество с ограниченной ответственностью "РН-Энерго" (ООО "РН-Энерго"), Московская обл., г.о. Красногорск, д. Путилково

ОС

МПЭПР-

524-2022

4 года

ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск

30.08.2022

(АИИС КУЭ) ООО "РН-Энерго" (ОАО "НК "Янгпур")

19.

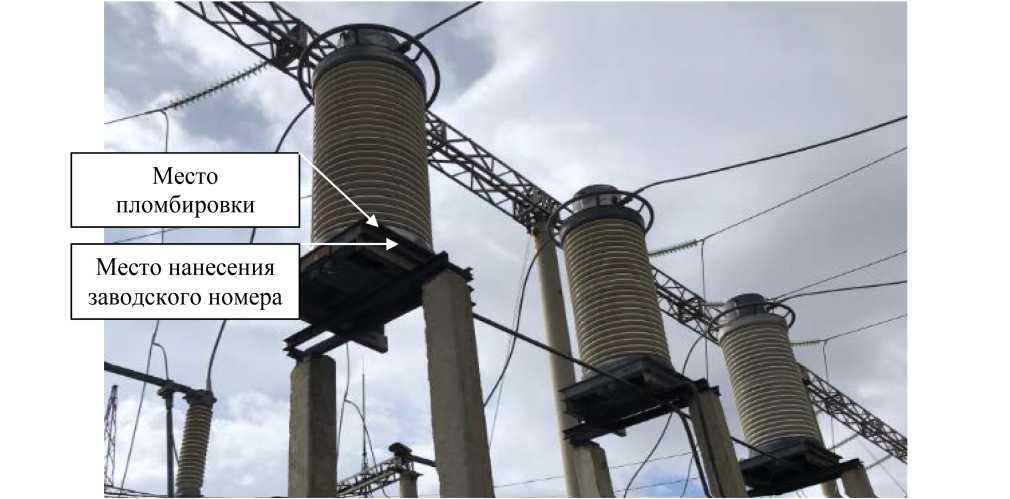

Трансформаторы тока

ТФЗМ

87457-22

ТФЗМ 220Б-Ш У1 зав. № 6645, 6793, 6668, 7933; ТФЗМ 220Б-Ш ХЛ1 зав.

№ 1189, 1191,2476, 13659, 13512, 13753; ТФЗМ 220Б-IV У1 зав. № 1087, 908, 1046, 463, 1261, 1030, 9085, 9073, 9129, 4055, 4128, 4314,217, 322, 207; ТФЗМ 500Б-1ХЛ1 зав. № 131

ПО "Запо-рожтрансфор-матор", Украина

ОС

ГОСТ

8.217-2003

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР-ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

24.10.2022

20.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Группа Черкизово" по предприятию ООО "Отече-ственный-Продукт"

Обозначение отсутствует

87458-22

001

Общество с ограниченной ответственностью "Рустех" (ООО "Рустех"), г. Иваново

Публичное акционерное общество "Группа Черкизово" (ПАО "Группа Черкизово"), Московская обл.,

г. Кашира,

д. Топканово

ОС

МПЭПР-

526-2022

4 года

Общество с ограниченной ответственностью "Рустех" (ООО "Рустех"), г. Иваново

ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск

27.09.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2022 г. № 2957

Лист № 1 Регистрационный № 87440-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля логических и аналоговых блоков автоматизированные АСК-ЛАБ-КМ

Назначение средства измерений

Системы контроля логических и аналоговых блоков автоматизированные АСК-ЛАБ-КМ (далее - АСК) предназначены для воспроизведения и измерений: напряжения и силы постоянного и переменного тока, временных параметров одиночных и периодических сигналов напряжения программируемой формы, а также для отображения результатов измерений и расчетных величин и их регистрации.

Описание средства измерений

Принцип действия АСК основан на формировании напряжения логических уровней (логическая «1» и логический «0»), питания объекта контроля (ОК) с помощью цифро-аналоговых преобразователей (ЦАП) и временных интервалов воспроизведения логических уровней с помощью генератора контроллера синхронизации цифровых каналов и формировании напряжения постоянного тока и периодических сигналов программируемой формы с помощью ЦАП и программируемых генераторов аналоговых каналов, измерении силы тока и напряжения постоянного и переменного тока и временных параметров (период, длительность, задержка) одиночных и периодических сигналов произвольной формы аналого-цифровыми преобразователями (АЦП), с последующей передачей для отображения средствами вычислительной техники.

Конструктивно АСК состоит из настольного переносного блока контроля (БК) и управляющей ПЭВМ. Корпус БК выполнен в 19-дюймовом конструктиве в соответствии: спецификация Advanced TCA PICMg 3.0 Revision 2.0 и IEC 60917-1-1 для производителя «SCHROFF» или МЭК 60297-3 для производителя «ЭЗАН».

Функционально АСК включает в себя следующие измерительные каналы (ИК):

ИК воспроизведения и измерения логических уровней и временных интервалов импульсных сигналов (цифровые);

ИК воспроизведения и измерения напряжения постоянного и переменного тока (аналоговые);

ИК воспроизведения напряжения и измерения силы постоянного тока питания ОК (силовые).

Варианты исполнения АСК отличаются количеством цифровых и аналоговых ИК. Общее количество ИК может составлять от 32 до 256, из них цифровых и аналоговых ИК может быть различным кратно 32, вплоть до полного отсутствия.

Общий вид БК АСК представлен на рисунке 1.

Защита от несанкционированного доступа к компонентам АСК обеспечивается пломбированием БК с установленными в него модулями.

Заводские номера, однозначно идентифицирующие каждый экземпляр АСК, наносятся на переднюю панель БК в форме шильды, содержащей заводской номер в цифровом формате (4 цифры) методом наклеивания.

Места расположения наклеек c названием средства измерений, децимальным и заводским номерами, а также места нанесения знака утверждения типа и пломбирования БК показаны на рисунке 1. Нанесение знака поверки не предусмотрено.

Место нанесения

знака утверждения типа, названия, децимального и заводского номеров

Место пломбирования

Приказ Росстандарта №2957 от 24.11.2022, https://oei-analitika.ru

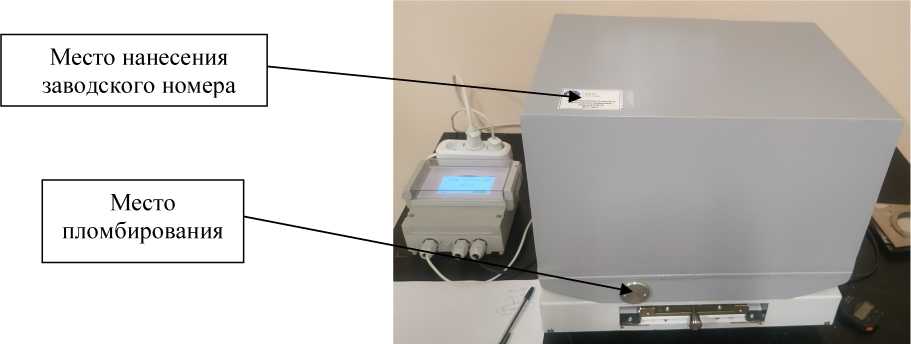

Рисунок 1 - Общий вид БК АСК

Место пломбирования

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows XP (32-разрядная) или Windows 7 (32-разрядная) или Windows 10 (32-разрядная), драйвер контроллера обмена UserPort.

Функциональное ПО АСК включает в себя программы управления аппаратной частью, систему автоматизированного проектирования тестов САПР-ТЕСТ, ведения архива объектных программ контроля и сервисных программ (каталог DIAGNOS). Многоуровневая система паролей доступа исключает возможность несанкционированного влияния на ПО АСК и измерительную информацию. Всё функциональное ПО АСК является метрологически значимым.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.

Данные ПО АСК приведены в таблице 1.

Таблица 1 - Идентификационные данные функционального ПО АСК-ЛАБ-КМ

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DIAGNOS
Децимальный номер ПО	ЮМГИ.00005-019001-3
Номер версии ПО (идентификационный номер)	0.3
Цифровой идентификатор ПО	10A5

Алгоритм вычисления цифрового идентификатора

CRC16

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
ИК воспроизведения и измерения логических уровней и временных интервалов импульсных сигналов (количество цифровых ИК — от 0 до 256)
Диапазоны воспроизведения напряжения постоянного тока (логический «0»), В	от -12,00 до -0,03 от +0,03 до +0,80
Диапазон воспроизведения напряжения постоянного тока (логическая «1»), В	от +2,0 до +12 ,0
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (логический «0», логическая «1»), В	±(0,0TUe +3 40’²)
Диапазон воспроизведения временных интервалов импульсных сигналов, с	от 240'⁷ до 10
Пределы допускаемой абсолютной погрешности воспроизведения временных интервалов импульсных сигналов, с	±(0,003^Тв +1^10"⁸)
Диапазоны измерения напряжения постоянного тока, В	от -35,00 до -0,01 от +0,01 до +35,00
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В	±(0,005-Un +540’³)
Диапазоны измерения силы постоянного тока, А	от -0,1 до -140'⁵от +1 • 10^-5 до +0,1
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А	±(0,01-1и +340’⁶)
Диапазон измерения временных интервалов импульсных сигналов, с	от 240'⁷ до 10
Пределы допускаемой абсолютной погрешности измерения временных интервалов импульсных сигналов, с	±(0,005^Ти +1^10’⁸)
ИК воспроизведения и измерения напряжения постоянного и переменного тока (количество аналоговых ИК — от 0 до 256)
Диапазоны воспроизведения напряжения постоянного тока, В	от -12,0 до -0,01 от +0,01 до +12,0

Продолжение таблицы 2

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В	±(0,005^Ub+540^-3)
Диапазоны воспроизведения амплитуды напряжения переменного тока, В	от -12,0 до -0,02 от +0,02 до +12,0
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды напряжения переменного тока в диапазоне частот от 10 Гц до 50 кГц, В	±(0,005^Ub+140^-2)
Диапазон воспроизведения временных интервалов напряжения переменного тока, с	от 240^-6 до 10
Пределы допускаемой абсолютной погрешности воспроизведения временных интервалов напряжения переменного тока, с	±(0,003^Тв +140^-8)
Диапазоны измерения напряжения постоянного тока, В	от -35,00 до -0,01 от +0,01 до +35,00
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В	±(0,005-Un +540^-3)
Диапазоны измерения амплитуды напряжения переменного тока, В	от -15,00 до -0,02 от +0,02 до +15,00
Пределы допускаемой абсолютной погрешности измерения амплитуды напряжения переменного тока в диапазоне частот от 10 Гц до 10 кГц, В	±(0,01^/Ли +140^-2)
Диапазон измерения среднеквадратического значения напряжения переменного тока, В	от 0,02 до 20,00
Пределы допускаемой абсолютной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 Гц до 50 кГц, В	±(0,01^/Ли +140^-2)
Диапазоны измерения силы постоянного тока, А	от -0,1 до -140^-5от +1 • 10^-5 до +0,1
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,01-1и +340^-6)
Диапазон измерения временных интервалов напряжения переменного тока, с	от 240^-7 до 10
Пределы допускаемой абсолютной погрешности измерения временных интервалов напряжения переменного тока, с	±(0,005^Ти +140^-8)
ИК воспроизведения напряжения и измерения силы постоянного тока питания ОК (количество силовых ИК — 4)
Диапазоны воспроизведения напряжения постоянного тока, В	от -35,00 до -0,05 от +0,05 до +35,00
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В	±(0,005^/Ub +540^-2)

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерения силы постоянного тока, А	от -4,0 до -0,01 от +0,01 до+4,0
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А	±(0,01-1и +540’³)
Примечание: Ue - значение воспроизводимого напряжения, В; ии - значение измеренного напряжения, В; Тв - значение воспроизводимого временного интервала, с; Ти - значение измеренного временного интервала, с; 1и - значение измеренной силы тока, А

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Г ц	50±1,0
Потребляемая мощность блока контроля, В^А, не более	400
Габаритные размеры составных частей АСК, мм, (ширина ^х высота	^х глубина), не более:
- блок контроля	500x320x465
- персональный компьютер	1500x500x500
- комплект ЗИП	400x310x140
- комплект кабелей	400x400x300
Масса составных частей АСК, кг, не более:
- блок контроля	30
- персональный компьютер (процессорный блок, монитор, кла-
виатура, мышь, принтер)	25
- комплект ЗИП	10
- комплект кабелей	10
Условия эксплуатации:
- температура воздуха, °С	от+10 до +35
- относительная влажность воздуха при температуре +25 °С, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол БК в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность АСК

Наименование	Обозначение	Количество, шт./экз.
Система контроля логических и аналоговых блоков автоматизированная АСК-ЛАБ-КМ	согласно ЮМГИ.421423.015 ФО	1
Руководство по эксплуатации	ЮМГИ.421423.015 РЭ	1
Формуляр	ЮМГИ.421423.015 ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 2 ЮМГИ.421413.015 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ РВ 20.39.304-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования стойкости к внешним воздействующим факторам;

ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 -10^-16 до 100 А»;

ЮМГИ.421423.015 ТУ «Системы контроля логических и аналоговых блоков автоматизированные АСК-ЛАБ-КМ. Технические условия».

Правообладатель

Акционерное общество «Ижевский мотозавод «Аксион-холдинг» (АО «Ижевский мотозавод «Аксион-холдинг»)

ИНН 1826000616

Адрес регистрации: 426008, Удмуртская Республика, г. Ижевск, ул. Максима Горького, д. 90

Изготовитель

Акционерное общество «Ижевский мотозавод «Аксион-холдинг» (АО «Ижевский мотозавод «Аксион-холдинг»)

ИНН 1826000616

Адрес регистрации и место осуществления деятельности: 426008, Удмуртская Республика, г. Ижевск, ул. Максима Горького, д. 90

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

ИНН 7701171409

Адрес регистрации: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

Лист № 1

Всего листов 4

Регистрационный № 87441-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для измерений кинематической вязкости жидкостей. Применяют в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой U-образную стеклянную трубку.

Вискозиметры изготавливают (изготовлены) из химически стойкого лабораторного стекла.

Заводской номер, диаметр капилляра наносится на широкую трубку каждого вискозиметра.

Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 850101, 850103, 010216, 780402, 760409, 670515, 2, 871118, 250893.

Знак поверки наносится на свидетельство о поверке (при его оформлении).

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметров не предусмотрено.

Место нанесения заводского номер

Рисунок 1 - Общий вид вискозиметра

Метрологические и технические характеристики

Таблица 1 - М	етрологические характеристики вискозиметров
Заводской номер вискозиметра	Номинальное значение постоянной С, _мм²_/с²	Диапазон измерений вязкости, мм²/с	Пределы допускаемой относительной погрешности постоянной С вискозиметра, %	Отклонение постоянной вискозиметра от номинального значения, %, не более
850101	0,0017	от 0,4 до 3,4	± (0,0109-ln(C)+0,1214)*, где С - номинальное значение постоянной вискозиметра, мм²/с²	± 30
850103	0,005	от 1 до 10
010216	0,017	от 3,4 до 34,0
780402	0,05	от 10 до 100
760409	0,17	от 34 до 340
670515	0,5	от 100 до 1000
2	0,5	от 100 до 1000
871118	1,7	от 340 до 3400
250893	17,0	от 3400 до 34000
* не более 0,2 %

Таблица 2 - Основные технические характеристики вискозиметров
Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от + 18 до + 22
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры (ШхД), мм, не более	55x610
Масса, кг, не более	0,2
Срок службы, лет, не менее	25
Наработка до отказа, не менее, ч	48000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметров

Наименование	Обозначение	Количество
Вискозиметр стеклянный капиллярный эталонный	Заводские номера 850101, 850103,
Вискозиметр стеклянный капиллярный эталонный	010216, 780402, 760409, 670515, 2, 871118, 250893	9 шт.
Футляр для вискозиметров	-	1 шт.
Руководство по эксплуатации	Хд 2.842.001 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11 руководства по эксплуатации Хд 2.842.001 РЭ

Нормативные и технические документы, устанавливающие требования к средству измерения

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;

Технические условия изготовителя.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Изготовитель

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

ИНН 7809022120

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 87442-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения (далее - СИКГ) предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее - газ), приведенных к стандартным условиям (температура +20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.

СИКГ состоит из следующих частей:

- система измерений количества и параметров газа, поступающего на факел высокого давления (далее - СИКГ-ВД) (один измерительный трубопровод (далее - ИТ) DN 400);
- система измерений количества и параметров газа, поступающего на факел низкого давления (далее - СИКГ-НД) (один ИТ DN 250);
- система измерений количества и параметров газа, поступающего на дежурную горелку (далее - СИКГ-БРГ) (один ИТ DN 50).

На ИТ СИКГ в термочехлах установлены следующие средства измерений (далее - СИ):

а) СИКГ-ВД и СИКГ-НД:

- расходомер-счетчик «Вега-Соник ВС-12» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68468-17);
- датчик давления Метран-150 (регистрационный номер 32854-13) модели 150ТА;
- преобразователь температуры Метран-280, Метран-280-Ех (регистрационный номер 23410-13) модели ТСП Метран-286-Ех;

б) СИКГ-БРГ:

- расходомер массовый Promass (модификации Promass 300, Promass 500) (регистрационный номер 68358-17) модели Promass A 300;
- датчик давления Метран-150 (регистрационный номер 32854-13) модели 150ТА;
- преобразователь температуры Метран-280, Метран-280-Ех (регистрационный номер 23410-13) модели ТСП Метран-286-Ех.

В состав системы обработки информации (далее - СОИ) СИКГ входят следующие СИ:

- преобразователи измерительные MACX (регистрационный номер 68653-17) модификации MACX MCR(-EX)-SL-RPSS-2I-2I(-SP);

- вычислители УВП-280 (регистрационный номер 53503-13) модификации УВП-280Б.01.

Заводской номер СИКГ № 596-15 нанесен методом лазерной маркировки на табличке, расположенной на стойке для табличек СИКГ, показанной на рисунке 1.

Рисунок 1 - Стойка для табличек

Пломбирование СИКГ не предусмотрено.

Нанесение знака поверки на СИКГ не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ реализовано на базе встроенного ПО вычислителей УВП-280 и обеспечивает реализацию функций СИКГ.

ПО предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества газа, сохранения результатов измерений и изменений настроек вычислителя УВП-280 в архивах, настройки и проведения диагностики.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер) ПО	3.12
Цифровой идентификатор ПО (CRC 32)	66AAF3DB

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м³/ч
- СИКГ-ВД	от 1583,9 до 121422,0
- СИКГ-НД	от 485,5 до 11836,5
- СИКГ-БРГ	от 1,5 до 10,0

Продолжение таблицы 2

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, %
- СИКГ-ВД	±5,0
- СИКГ-НД	±5,0
- СИКГ-БРГ	±4,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Объемный расход газа в рабочих условиях, м³/ч - СИКГ-ВД - СИКГ-НД	от 1105 до 24179 от 423,7 до 7328,0
Массовый расход газа через СИКГ-БРГ, кг/ч	от 1,46 до 8,40
Абсолютное давление газа, МПа - СИКГ-ВД - СИКГ-НД - СИКГ-БРГ	от 0,15 до 0,45 от 0,12 до 0,15 от 0,20 до 0,55
Температура газа, °C - СИКГ-ВД и СИКГ-БРГ - СИКГ-НД	от -8,6 до +30,0 от -3,16 до +30,00
Условия эксплуатации: - температура окружающей среды, поддерживаемая в термочехлах, °С - температура окружающей среды в местах установки СОИ, °С	от +5,0 до +34,5 от +5 до +40
Примечание: Относительная влажность и атмосферное давление в месте установки СИ СИКГ соответствуют условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных СИ.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения	-	1
Руководство по эксплуатации	ОИ 596.00.00.00.000 РЭ	1
Паспорт	ОИ 596.15.00.00.000 ПС	1

Сведения о методиках (методах) измерений

«Государственная система обеспечения единства измерений. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/51013-22.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».

Правообладатель

Общество с ограниченной ответственностью «РН-Юганскнефтегаз»

(ООО «РН-Юганскнефтегаз»)

ИНН 8604035473

Адрес: 628301, Ханты-Мансийский автономный округ - Югра, городской округ

г. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26

Телефон: (3463) 335-184

Факс: (3463) 217-017

E-mail: ooorn-ung@ung.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19

Телефон: (347) 292-79-10, (347) 292-79-11, (347) 292-79-13

Факс: (347) 292-79-15

Web-сайт: https://ozna.ru

E-mail: ozna-eng@ozna.ru

Лист № 5

Всего листов 5

Испытательный центр

Общество с ограниченной ответственностью Центр (ООО ЦМ «СТП»)

ИНН 1655319311

Метрологии «СТП»

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

Лист № 1 Регистрационный № 87443-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики универсальные измерения параметров окружающей среды WB

Назначение средства измерений

Датчики универсальные измерения параметров окружающей среды WB (далее -датчики) предназначены для измерений относительной влажности, температуры окружающей среды и концентрации диоксида углерода (CO2) в воздухе помещений.

Описание средства измерений

Принцип действия датчиков при измерении относительной влажности окружающей среды основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.

Принцип действия датчиков при измерении температуры окружающей среды основан на зависимости сопротивления чувствительного элемента от измеряемой температуры окружающей среды.

Принцип действия датчиков при измерении концентрации диоксида углерода -недисперсионный инфракрасный (NDIR). Содержание диоксида углерода в воздухе пропорционально соотношению интенсивности сигналов, измеряемых на фотоприемнике.

Конструктивно датчики состоят из электронного блока с установленным чувствительным элементом. Электронный блок датчиков выполнен в пластмассовом корпусе.

Датчики выпускаются в модификациях WB-MSW, WB-MS, WB-M1W2.

Основные отличия модификаций:

WB-MS - измерение относительной влажности и температуры окружающей среды. Дополнительно датчики оснащены функцией измерений концентрации летучих органических веществ и освещенности, без нормирования погрешности. Корпус с креплением на стену и на DIN-рейку.

WB-MSW - измерение относительной влажности, температуры окружающей среды и концентрации диоксида углерода (CO2). Дополнительно датчики оснащены функцией измерений концентрации летучих органических веществ и освещенности, без нормирования погрешности. Корпус с креплением на стену или в подрозетник.

WB-M1W2 - измерение температуры окружающей среды. Исполнение в термоусадочной трубке.

Серийный номер наносится на наклейку с QR-кодом типографским методом в виде цифрового или буквенно-цифрового кода.

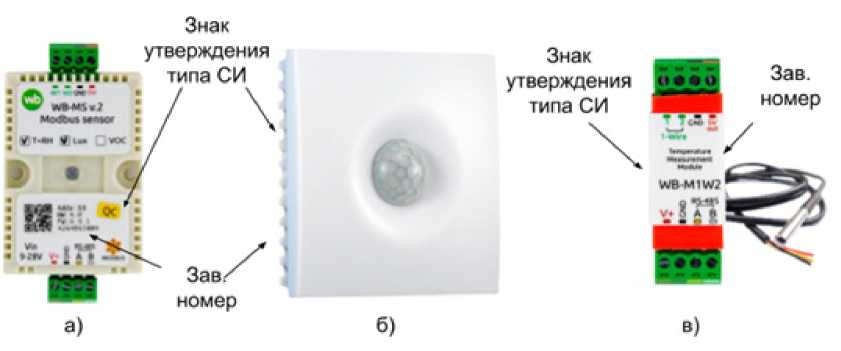

Общий вид датчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на датчики в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

За а/

номер

Знак утверждения типа СИ

Знак утверздеяия типа Си

а) модификация WB-MS; б) модификация WB-MSW; в) модификация WB-M1W2

Рисунок 1 - Общий вид датчиков

Программное обеспечение

Программное обеспечение (далее - ПО) датчиков состоит из встроенного ПО, разработанного изготовителем специально для решения задач измерения относительной влажности, температуры окружающей среды и концентрации диоксида углерода (CO2).

Встроенное ПО осуществляет следующие функции:

- измерение значений концентрации диоксида углерода (CO2);
- автоматическая калибровка показаний концентрации диоксида углерода (CO2);
- измерение относительной влажности воздуха;
- измерение температуры окружающей среды;
- передачу результатов измерений по интерфейсу связи с ПК и внешними устройствами;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров датчиков.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Метрологические характеристики датчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО датчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	4.16.16
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений относительной влажности (для модификаций WB-MS, WB-MSW), %	от 5 до 95
Пределы допускаемой абсолютной погрешности измерений относительной влажности (для модификаций WB-MS, WB-MSW), %	±3,0
Диапазон измерений температуры, °С	от -40 до +80
Пределы допускаемой абсолютной погрешности измерений температуры окружающего воздуха, °С модификации WB-MS, WB-MSW: - в диапазоне св. 0 °С до +70 °С включ.	±0,3
- в диапазоне от -40 °С до 0 °С включ. и св. +70 °С до +80 °С включ.	±0,5
модификация WB-M1W2: - в диапазоне св. -10 °С до +80 °С включ.	±0,5
- в диапазоне св. -30 °С до -10 °С включ.	±1,0
- в диапазоне от -40 °С до -30 °С включ.	±2,0
Диапазон измерений объемной доли определяемого компонента CO2 (для модификации WB-MSW), %	от 0,04 до 0,5
Пределы допускаемой абсолютной погрешности измерений объемной доли определяемого компонента CO2 (для модификации WB-MSW), % - в диапазоне температур окружающего воздуха от +10 °С до +40 °С включ.	±0,01+0,05^Сизм*
Примечание: * - Сизм - измеренное значение объемной доли определяемого компонента

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	от 9 до 28
Потребляемая мощность, Вт, не более: - для модификации WB-MSW	4,0
- для модификаций WB-MS, WB-M1W2	0,1
Время установления показаний, мин, не более: - при измерении температуры	10
- при измерении относительной влажности (для модификаций WB-MS, wb-msw)	1
- при измерении объемной доли определяемого компонента CO2 (для модификации WB-MSW)	2
Габаритные размеры (длина^хширина^хглубина), мм, не более: - для модификации WB-MSW	83,0^Х83,0^Х26,5
- для модификации WB-MS	71,0x46,0x31,0
- для модификации WB-M1W2	38,0x17,0x13,0
Масса, кг, не более	0,1
Рабочие условия измерений: - температура окружающей среды, °С	от -40 до +80
- относительная влажность воздуха при температуре +20 °С, %, не более	95*
Средняя наработка на отказ, ч	200 000
Средний срок службы, лет	5
Примечание: * - без образования конденсата

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, совмещенного с паспортом, типографским способом и на маркировочную наклейку.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик универсальный измерения параметров

окружающей среды WB:

- модификация WB-MSW
- модификация WB-MS
- модификация WB-M1W2

1 шт. (согласно заказу)

Руководство по эксплуатации, совмещенное с паспортом

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Конструкция и принцип действия» руководства по эксплуатации, совмещенного с паспортом.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов»;

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»;

ТУ 4218-006-17825408-2021 Датчики универсальные измерения параметров окружающей среды WB. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Бесконтактные устройства (ООО Бесконтактные устройства)

ИНН 7702818199

Адрес юридического лица: 127473, г. Москва, ул. Селезневская, д.4, эт.1, пом!, ком.6 Адрес места осуществления деятельности: 141701, Московская область, г. Долгопрудный, Лихачевский пр-д 6с1, эт. 4

Изготовители

Общество с ограниченной ответственностью Бесконтактные устройства (ООО Бесконтактные устройства)

ИНН 7702818199

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

ИНН 9724050186

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)

ИНН 2130024221

Место нахождения и адрес юридического лица: 400002, г. Волгоград, ул. Революционная, д. 57 А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311945.

Лист № 1 Регистрационный № 87444-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд для измерений массы и координат центра масс МЦ-500М1

Назначение средства измерений

Стенд для измерений массы и координат центра масс МЦ-500М1 (далее - стенд) предназначен для измерений массы и координат центра масс в трехмерной ортогональной системе координат ОXYZ.

Описание средства измерений

Принцип действия стенда при измерении массы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, изменяющийся пропорционально массе этого объекта.

Принцип действия стенда при измерении координат центра масс основан на преобразовании деформации упругих элементов тензометрических датчиков, возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, изменяющийся пропорционально моменту силы, создаваемому этим объектом при его отклонении на некоторый угол относительно одной из координатных осей.

Конструктивно стенд состоит из механической части, измерительно-вычислительного и управляющего комплекса и рабочего места оператора. В состав механической части входит станина, неподвижная динамометрическая платформа, измерительная платформа и асинхронный электродвигатель привода линейного перемещения. Объект измерений устанавливается на измерительную платформу, которая установлена на узле поворота, закрепленном своим нижним основанием на динамометрической платформе. Динамометрическая платформа опирается на четыре весоизмерительных датчика с полусферическим шарниром, установленные на станине. На динамометрической платформе установлен кронштейн с закрепленным на нем двигателем со штоком. На валу измерительной платформы расположен датчик угла. На станине установлены стойки с плоскими шарнирами, соединенные с динамической платформой для обеспечения неподвижности платформы в плоскости OYZ при перемещении динамической платформы в плоскости OZX.

В состав измерительно-вычислительного и управляющего комплекса стенда входит измерительная система и система автоматизированного управления. Измерительная система осуществляет регистрацию сигналов от весоизмерительных датчиков, преобразование их в цифровую форму и последующую обработку. Система автоматизированного управления стенда обеспечивает наклон измерительной платформы механической системы на заданные углы.

Рабочее место включает в себя универсальный стол с подвесной тумбой, кресло оператора, персональный компьютер с предустановленным программным обеспечением стенда, жидкокристаллический монитор, лазерный принтер, клавиатуру и беспроводную мышь.

Общий вид стенда с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведен на рисунках 1, 2.

Заводской номер стенда в формате трехзначного числа указывается типографским способом в его формуляре и наносится краской на табличку, закрепляемую на динамометрической платформе (рисунок 2).

Знак утверждения типа в виде наклейки наносится на динамометрическую платформу слева от таблички, содержащей заводский номер.

Нанесение знака поверки на средство измерений не предусмотрено.

Ограничение доступа к местам настройки (регулировки), расположенным в цепи нагрузки каждого из четырех весоизмерительных датчиков, обеспечивается путем нанесения наклеек с подписью поверителя и указанием даты поверки на тендерную гайку и ее контргайку.

К данному типу относится стенд зав. № 008.

Место нанесения заводского номера

Рисунок 1 - Общий вид стенда МЦ-500М1

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбировки

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и пломб

Программное обеспечение

Программное обеспечение (далее - ПО) «Тензор-0,5Т» состоит из двух программ, взаимодействующих между собой путем обмена командами и данными. Программа EXP осуществляет сбор, обработку и сохранение экспериментальных данных на жесткий диск персонального компьютера. Программа АИМ имеет графический интерфейс и предоставляет пользователю информацию о ходе эксперимента и реализует средства для управления экспериментом. Метрологически значимой частью программного обеспечения являются динамически подключаемые библиотеки для расчёта массы, моментов сил в темпе эксперимента, а также динамически подключаемая библиотека для расчета массы и координат центра массы после эксперимента (таблица 1). Метрологические и технические характеристики стенда указаны с учетом установленного ПО.

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	LavMassCalcer.dll	LavMomentCalcer.dll	CalcMassAndMassCe nter.dll
Номер версии (идентификационный номер) программного обеспечения	2.0	2.0	2.0
Цифровой идентификатор	5564668AD32E0F2C	B13715CC91337D0	FF13DCC7F88E112
программного обеспече-	CADDA26AB7BBB	CFFBACBD407C93	FFC74051B812BEB
ния	5B7	704	F8

Метрологические и технические характеристики

Метрологические характеристики стенда указаны в таблице 2, технические характеристики - в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массы, кг	от 20 до 500
Пределы допускаемой основной абсолютной погрешности измерений массы, кг: от 20 до 50 включ. св. 50 до 150 включ. св. 150 до 500 включ.	± 0,10 ± 0,15 ± 0,35
Диапазон измерений вертикальной координаты центра масс X, мм	от 100 до 1400
Пределы допускаемой основной абсолютной погрешности измерений вертикальной координаты центра масс X, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. св. 150 до 500 кг включ.	± (0,8+0,01-(150-m)) ± (0,8+0,00125-(850-m)) ± (0,8+0,0005-(1900-m))
Диапазон измерений горизонтальной координаты центра масс Y, Z, мм	±300
Пределы допускаемой основной абсолютной погрешности измерений горизонтальной координаты центра масс Y, Z, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. Св. 150 до 500 кг включ.	± (0,35+0,01-(150-m)) ± (0,35+0,00125-(850-m)) ± (0,35+0,0005<1900-m))

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
длина	2000
ширина	1600
высота	1000
Допускаемое отклонение расположения посадочных отверстий измерительной платформы стенда при 20 °С, мм	±0,5
Допускаемое отклонение от плоскостности измерительной платформы стенда, мм	0,1
Диаметр гладких посадочных отверстий, мм	16+⁰,¹
Высота измерительной платформы стенда, мм	10,0 ± 0,5
Температурный коэффициент линейного расширения измерительной платформы стенда а, °С^-1	11,6-10^-6
Параметры электрического питания:
- напряжение переменного тока, В	380 ± 38
- частота переменного тока, Г ц	50 ± 1
Потребляемая мощность, кВт, не более	3
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Средний срок службы, лет	9

Знак утверждения типа наносится

на титульные листы эксплуатационных документов типографским способом и на средство измерений в виде наклейки (рисунок 2).

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Количе ство
Стенд для измерений массы и координат центра масс МЦ-500М1	1691.000.000	1
Стенд для измерений массы и координат центра масс МЦ-500М1. Формуляр	1691.000.000 ФО	1 экз.
Стенд для измерений массы и координат центра масс МЦ-500М1. Руководство по эксплуатации на стенд	1691.000.000 РЭ	1 экз.
Государственная система обеспечения единства измерений. Стенд для измерений массы и координат центра масс МЦ-500М1. Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации 1691.000.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочная схема для средств измерений массы, координат центра масс и момента инерции, утвержденная ФГУП «ЦАГИ».

Правообладатель

Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)

ИНН 5040177331

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1

Изготовитель

ИНН 5040177331

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1

Испытательный центр

ИНН 5040177331

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1.

Уникальный номер записи в реестре аккредитованных лиц РОСС СОБ № 1.00164.2014.

Лист № 1

Всего листов 5

Регистрационный № 87445-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления измерительные 6V202TP

Назначение средства измерений

Датчики давления измерительные 6V202TP (далее - датчики) предназначены для измерений и непрерывных преобразований избыточного давления (разрежения) жидких и газообразных сред в нормированный аналоговый выходной сигнал.

Описание средства измерений

Принцип действия датчиков основан на изменении электрической емкости от изменения зазора между мембраной, являющейся подвижным электродом, и вторым неподвижным электродом. Измеряемое избыточное давление (разрежение) воздействует на мембрану. Деформация мембраны приводит к изменению зазора и, соответственно, электрической емкости. Изменение электрической емкости приводит к изменению выходного напряжения, пропорционального воздействующему давлению (разрежению).

Датчики представляют собой конструкцию, состоящую из корпуса и мембраны, выполненными из высокопрочной коррозионностойкой стали с прецизионными упругими свойствами, позволяющими обеспечить долговременную стабильность и широкий температурный диапазон. Наличие контура охлаждения обеспечивает работоспособность датчиков при температуре измеряемой среды до 1000 °C.

Модификации датчиков отличаются диапазоном измеряемого давления, пределами допускаемой основной погрешности и выходным напряжением. Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

Общий вид датчика с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний избыточного давления (разрежения), МПа
- для модификаций 6V202TP-16, 6V202TP-16-5	от -0,1 до 1,6
- для модификаций 6V202TP-25, 6V202TP-25-5	от -0,1 до 2,5
- для остальных модификаций	соответствует диапазону измерений
Диапазон измерений избыточного давления, МПа
- для модификаций 6V202TP-16, 6V202TP-16-5	от 0 до 1,6
- для модификаций 6V202TP-25, 6V202TP-25-5	от 0 до 2,5
- для модификаций 6V202TP-40, 6V202TP-40-5	от 0 до 4,0
- для модификаций 6V202TP-60, 6V202TP-60-5	от 0 до 6,0
- для модификаций 6V202TP-100, 6V202TP-100-5	от 0 до 10
- для модификаций 6V202TP-160, 6V202TP-160-5	от 0 до 16
- для модификаций 6V202TP-250, 6V202TP-250-5	от 0 до 25
- для модификаций 6V202TP-400, 6V202TP-400-5	от 0 до 40
- для модификаций 6V202TP-600, 6V202TP-600-5	от 0 до 60
- для модификаций 6V202TP-1000, 6V202TP-1000-5	от 0 до 100
Пределы допускаемой основной погрешности у, приведенной к диапазону	± 0,6; ±1,0;
измерений, %	±1,5; ±2,5
Номинальное значение коэффициента преобразования с отклонением, В/МПа
- для модификации 6V202TP-16-5	2,50 ± 0,60
- для модификации 6V202TP-25-5	1,50 ± 0,30
- для модификации 6V202TP-40-5	1,00 ± 0,20
- для модификации 6V202TP-60-5	0,60 ± 0,15
- для модификации 6V202TP-100-5	0,40 ± 0,10
- для модификации 6V202TP-160-5	0,25 ± 0,06
- для модификации 6V202TP-250-5	0,15 ± 0,03
- для модификации 6V202TP-400-5	0,10 ± 0,02
- для модификации 6V202TP-600-5	0,06 ± 0,02
- для модификации 6V202TP-1000-5	0,04 ± 0,01
- для модификации 6V202TP-16	5,00 ± 1,00
- для модификации 6V202TP-25	3,30 ± 0,50
- для модификации 6V202TP-40	2,10 ± 0,40
- для модификации 6V202TP-60	1,40 ± 0,20
- для модификации 6V202TP-100	0,80 ± 0,15
- для модификации 6V202TP-160	0,50 ± 0,10
- для модификации 6V202TP-250	0,33 ± 0,05
- для модификации 6V202TP-400	0,21 ± 0,04
- для модификации 6V202TP-600	0,14 ± 0,02
- для модификации 6V202TP-1000	0,08 ± 0,02

Продолжение таблицы 1

Наименование характеристики	Значение
Выходной сигнал, В
- для модификаций 6V202TP-16-5, 6V202TP-25-5, 6V202TP-40-5,
6V202TP-60-5, 6V202TP-100-5, 6V202TP-160-5, 6V202TP-250-5, 6V202TP-400-5, 6V202TP-600-5, 6V202TP-1000-5	от 0 до 5
- для модификаций 6V202TP-16, 6V202TP-25, 6V202TP-40, 6V202TP-60,
6V202TP-100, 6V202TP-160, 6V202TP-250, 6V202TP-400, 6V202TP-600, 6V202TP-1000	от 0 до 10
Вариация выходного сигнала, %, не более
- для y = ± 0,6 %; ±1,0 %	М
- для y = ± 1,5 %; ±2,5 %	0,75\|у\|
Отклонение действительного значения коэффициента преобразования от значения предыдущей поверки в течение межповерочного интервала, %, не более	IyI
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С
- для y = ± 0,6 %	± 0,50
- для y = ± 1,0 %	± 0,60
- для y = ± 1,5 %	± 0,75
- для y = ±2,5 %	± 1,00
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры измеряемой среды (при наличии водяного охлаждения), % на каждые 10 °С
- для y = ± 0,6 %	± 0,25
- для y = ± 1,0 %	± 0,40
- для y = ± 1,5 %	± 0,50
- для y = ±2,5 %	± 0,75
Рабочий диапазон частот (± 3 дБ), кГ ц	от 0 до 9
Частота собственного резонанса, кГц, не менее
- для модификаций 6V202TP-16, 6V202TP-16-5	18
- для модификаций 6V202TP-25, 6V202TP-25-5	22
- для модификаций 6V202TP-40, 6V202TP-40-5	28
- для модификаций 6V202TP-60, 6V202TP-60-5	32
- для модификаций 6V202TP-100, 6V202TP-100-5	45
- для модификаций 6V202TP-160, 6V202TP-160-5	55
- для модификаций 6V202TP-250, 6V202TP-250-5	70
- для модификаций 6V202TP-400, 6V202TP-400-5	90
- для модификаций 6V202TP-600, 6V202TP-600-5	100
- для модификаций 6V202TP-1000, 6V202TP-1000-5	140
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +21 до +25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Ток потребления, мА, не более	30

Продолжение таблицы 2

Наименование характеристики	Значение
Напряжение питания от внешнего источника постоянного тока, В	от 11 до 14
Уровень постоянного напряжения на выходе (при атмосферном давлении), В	от 0,5 до 2,0
Габаритные размеры, мм, не более
- диаметр	38
- длина	78
- ширина	63
Масса, кг, не более	0,2
Условия эксплуатации:
- температура окружающего воздуха, °С	от -50 до +85
- температура измеряемой среды, °С, не более	+1000
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Степень защиты от внешних воздействий	IP67

Знак утверждения типа

Нанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик давления измерительный 6V202TP	ГТБВ.433643.002	1 шт.
Датчик давления измерительный 6V202TP. Паспорт	ГТБВ.433643.002 ПС	1 экз.
Датчик давления измерительный 6V202TP. Руководство по эксплуатации	ГТБВ.433643.002 РЭ	1 экз. в один адрес или на партию более 10 шт.
Датчики давления измерительные 6V202TP. Методика поверки		1 экз. в один адрес или на партию более 10 шт.
Ниппель	ГТЛ-040.207	по требованию
Гайка	ГТЛ-040.208
Кабель	ГТЛ-005.020

Сведения о методиках (методах) измерений

В разделе «Использование по назначению» руководства по эксплуатации ГТБВ.433643.002 РЭ.

Нормативные документы, устанавливающие требования к датчикам давления измерительным 6V202TP

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339.

Правообладатель

Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306

Юридический адрес: 607189, г. Саров, ул. Шверника, д. 17Б, офис 205 Телефон: (83130) 49-444 Факс: (83130) 49-888

Е-mail: info@gtlab.pro

Изготовитель

Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306

Юридический адрес: 607189, г. Саров, ул. Шверника, д. 17Б, офис 205 Место осуществления деятельности: 607189, г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49-444 Факс: (83130) 49-888

Е-mail: info@gtlab.pro

Испытательный центр

Федеральное государственное унитарное предприятие «Российский Федеральный

Ядерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)

ИНН 5254001230

Адрес: 607188, г. Саров, пр. Мира, д. 37

Телефон: (83130) 222-24, 219-46 Факс: (83130) 222-32

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311769.

Лист № 1 Регистрационный № 87446-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители поверхностной плотности покрытий РТФ-1К

Назначение средства измерений

Измерители поверхностной плотности покрытий РТФ-1К предназначены для измерений поверхностной плотности цинковых покрытий, нанесенных на стальные основания, методом энергодисперсионной рентгеновской флуоресценции.

Описание средства измерений

Принцип действия измерителей поверхностной плотности покрытий РТФ-1К (далее -измерители) основан на облучении образца первичным рентгеновским излучением и регистрации блоком детектирования характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка. Электрический сигнал, величина которого пропорциональна энергии характеристического излучения, а скорость счета пропорциональна поверхностной плотности, с выхода блока детектирования поступает на вход цифрового спектрометрического устройства, где производится его усиление и цифровая фильтрация, преобразование в цифровой код и передача кода на устройство преобразования цифрового сигнала в аналоговый.

Конструктивно измерители состоят из моноблочного рентгеновского аппарата с рентгеновской трубкой и мишенью прострельного типа, блока детектирования с охлаждаемым спектрометрическим полупроводниковым кремниевым детектором и блока обработки информации БОИ-10. Блок детектирования и рентгеновская трубка имеют датчики температуры с аналоговым выходом. Рентгеновский аппарат и блок детектирования составляют вместе измерительный узел.

Заводской номер измерителей наносится на маркировочные таблички (шильдик), закрепленные на корпусе измерителя механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией измерителей не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус измерителей металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид измерителей, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид измерителей, место нанесения заводского номера и место пломбирования

Программное обеспечение

Измерители имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	V1-1
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические и основные технические характеристики

Наименование характеристики	Значение
Диапазон измерений поверхностной плотности, г/м²	от 30 до 220
Пределы допускаемой относительной погрешности измерений поверхностной плотности, %	±10
Локальность измерения, мм, не менее: - длина - ширина	90 30
Время непрерывной работы, ч, не менее	24
Напряжение питания постоянного тока, В	от 20,4 до 26,4
Потребляемая мощность, В^А, не более	50

Наименование характеристики	Значение
Выходной сигнал:
- аналоговый с датчиков температуры, В	от 0 до 10
- аналоговый с детектора, В	от 0 до 10
Габаритные размеры измерительного узла, мм, не более:
- высота	350
- ширина	450
- глубина	350
Габаритные размеры блока обработки информации БОИ-10, мм, не более:
- высота	200
- ширина	200
- глубина	150
Масса измерительного узла, кг, не более	20
Масса блока обработки информации БОИ-10, кг, не более	3
Условия эксплуатации:
- температура окружающей среды, ^оС	от +5 до +45
- относительная влажность окружающей среды при
температуре +30 ^оС, без конденсации влаги, %, не более	80
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	6

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель поверхностной плотности покрытий	РТФ-1К	1 шт.
Упаковка	_-	1 шт.
Руководство по эксплуатации	УЛКА.415112.005 РЭ	1 экз.

Сведения о методиках (методах) измерений

Приведены в пункте 5 руководства по эксплуатации УЛКА.415112.005 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.09.2018 № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;

УЛКА.415112.005 ТУ Измерители поверхностной плотности покрытий РТФ-1К. Технические условия.

Правообладатель

Акционерное общество «Институт физико-технических проблем» (АО «ИФТП»)

ИНН 5010036527

Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4

Изготовитель

Акционерное общество «Институт физико-технических проблем» (АО «ИФТП»)

ИНН 5010036527

Адрес: 141980, Московская обл., г. Дубна, ул. Курчатова И.В., д. 4

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 87447-22 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее резервуары) предназначены для определения объёма нефти и нефтепродуктов при проведении учетных операций с нефтью и нефтепродуктами.

Резервуары изготовлены в следующих модификациях: РГС-60 и РГС-25.

Описание средства измерений

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары РГС представляют собой закрытые наземные горизонтальные цилиндрические сосуды с днищами в форме усеченного корпуса, оснащенные люками и патрубками и съемной теплоизоляцией.

Место расположения резервуаров РГС-60 (заводские номера 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20) и РГС-25 (заводские номера 21, 22, 23): АО «Чукотснаб», САТО ВП «Марково» Участка «Марковский» (Чукотский АО, Андырский район, с. Марково).

Пломбирование резервуаров РГС не предусмотрено. Знак поверки наносится в градировочную таблицу на месте подписки поверителя. Заводские номера указаны в технических паспортах на резервуары и на самих резервуарах в специальном отведённом месте для маркировки.

Заводские номера на резервуары нанесены аэрографическим способом на корпусе резервуара в виде цифрового обозначения состоящего из арабских цифр, и в технических паспортах типографическим способом.

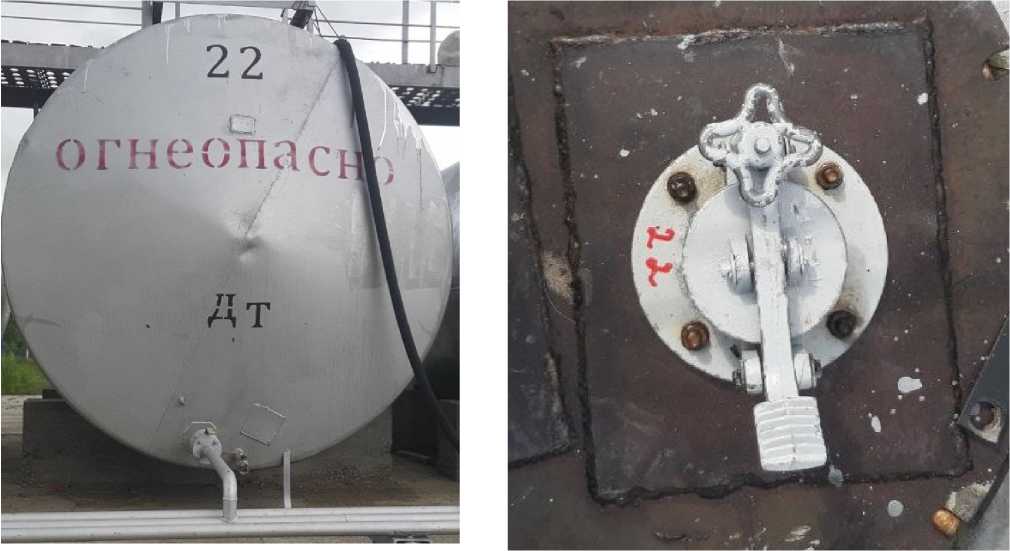

Общий вид резервуаров РГС представлен на рисунках 1 - 19.

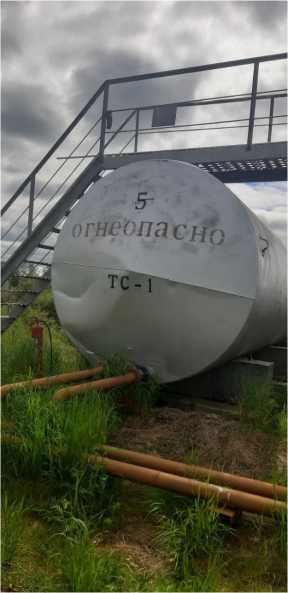

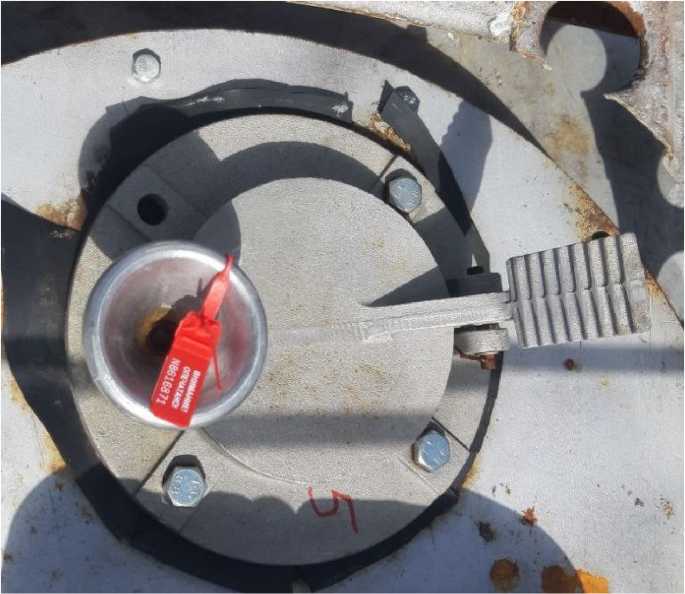

Рисунок 1 - Общий вид резервуаров РГС-60 №5

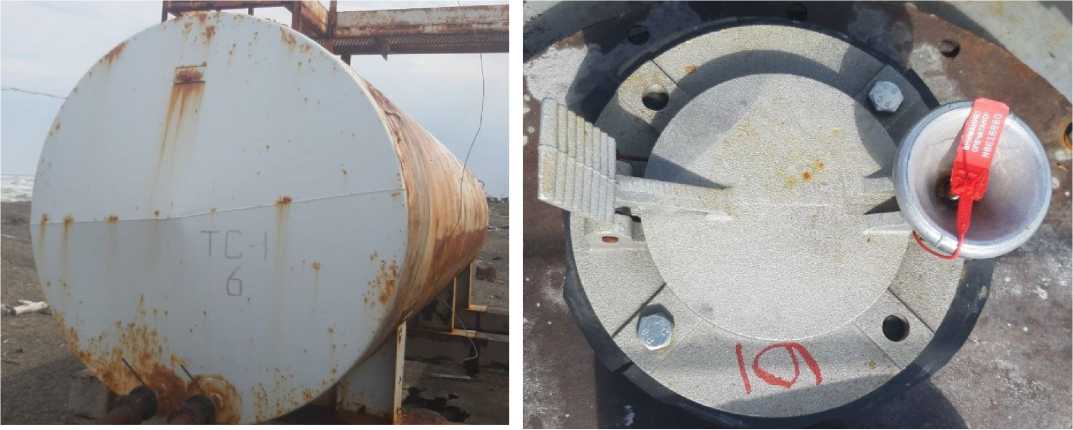

Рисунок 2 - Общий вид резервуаров РГС-60 №6

Рисунок 3 - Общий вид резервуаров РГС-60 №7

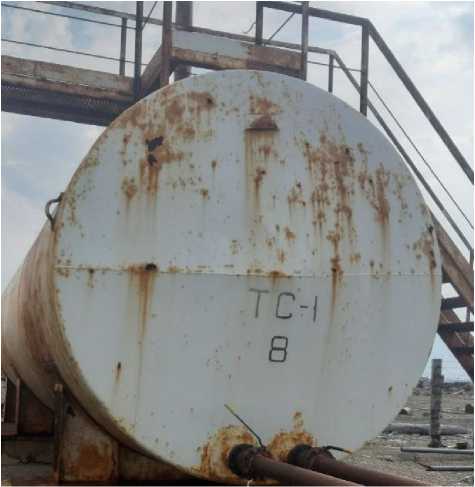

Рисунок 4 - Общий вид резервуаров РГС-60 №8

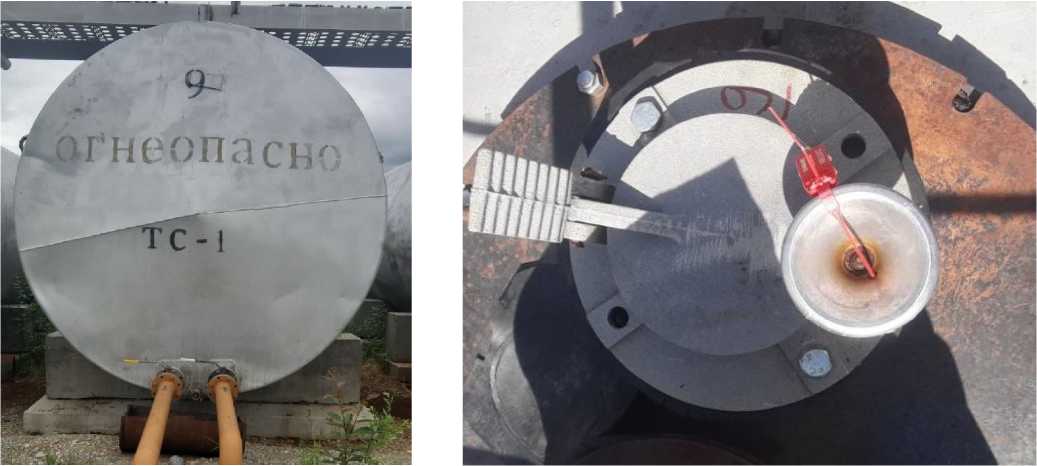

Рисунок 5 - Общий вид резервуаров РГС-60 №9

Рисунок 6 - Общий вид резервуаров РГС-60 №10

Рисунок 7 - Общий вид резервуаров РГС-60 №11

Рисунок 8 - Общий вид резервуаров РГС-60 №12

Рисунок 9 - Общий вид резервуаров РГС-60 №13

Рисунок 10 - Общий вид резервуаров РГС-60 №14

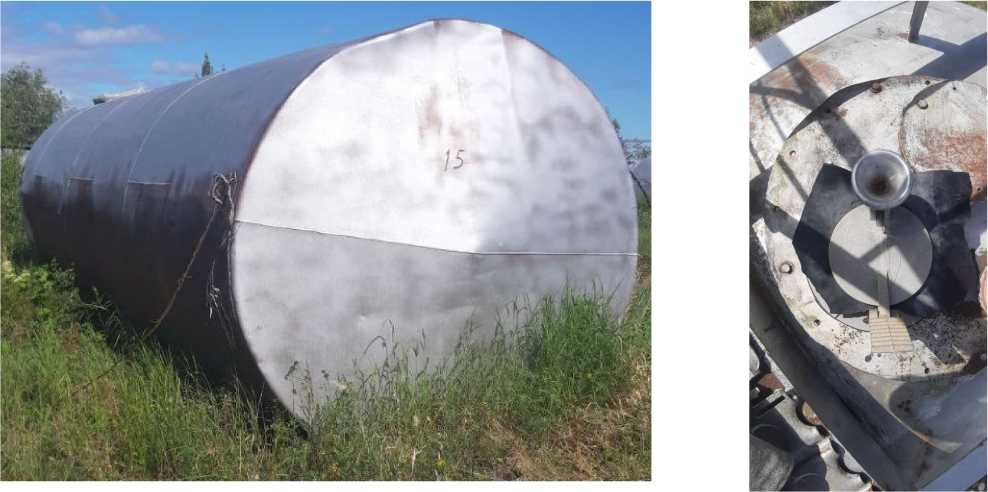

Рисунок 11 - Общий вид резервуаров РГС-60 №15

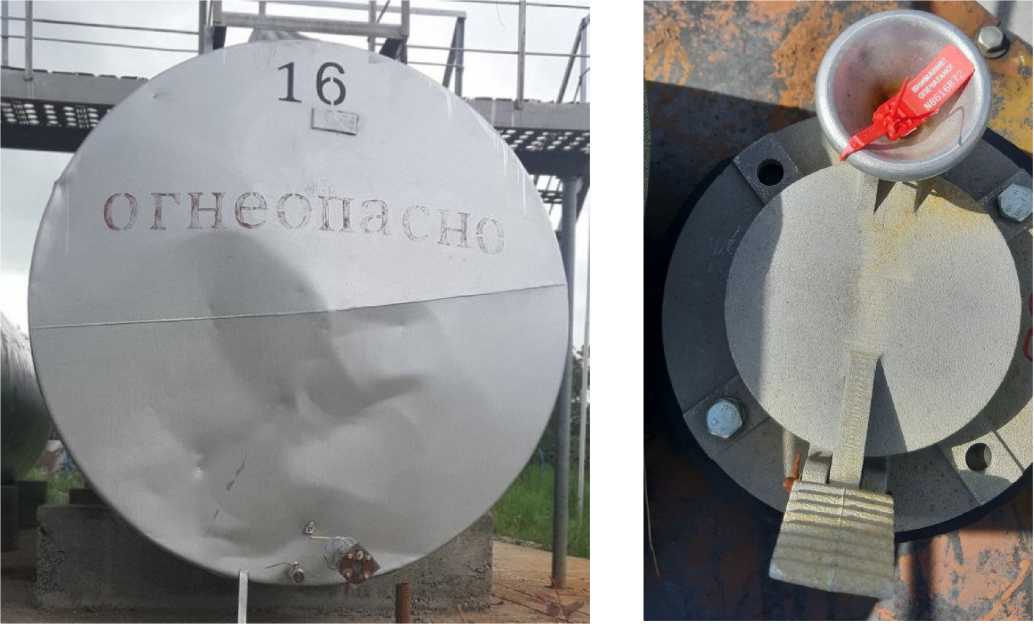

Рисунок 12 - Общий вид резервуаров РГС-60 №16

Рисунок 13 - Общий вид резервуаров РГС-60 №17

Рисунок 14 - Общий вид резервуаров РГС-60 №18

Рисунок 15 - Общий вид резервуаров РГС-60 №19

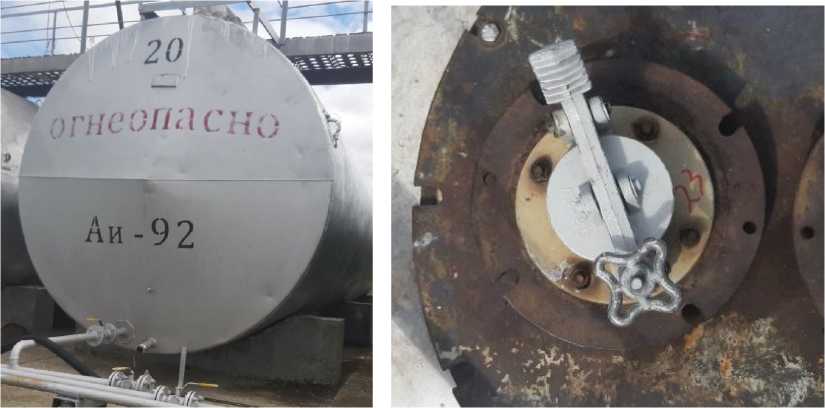

Рисунок 16 - Общий вид резервуаров РГС-60 №20

Рисунок 17 - Общий вид резервуаров РГС-25 №21

Рисунок 18 - Общий вид резервуаров РГС-25 №22

Рисунок 19 - Общий вид резервуаров РГС-25 №23

Пломбирование резервуара не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-25 (с заводскими номерами 21, 22, 23)	РГС-60 (с заводскими номерами 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20)
Номинальная вместимость, м³	25	60
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 65 до + 90

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографическим способом.

Лист № 12

Всего листов 13 Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	РГС-60	16 шт.
цилиндрический	РГС-25	3 шт.
Технический паспорт	-	19 экз.
Градуировочная таблица	-	19 экз.

Сведения о методиках (методах) измерений

Указаны в п.4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709908421

Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4

Телефон: 8 427 22 2-67-21

E-mail: yoko@chsnab.chukotka.ru

Изготовитель

Акционерное общество «Чукотснаб» (АО «Чукотснаб»)

ИНН 8709908421

Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4

Телефон: 8 427 22 2-67-21

E-mail: yoko@chsnab.chukotka.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

ИНН 6367011336

Адрес: 443125, г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1

Всего листов 7

Регистрационный № 87448-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры индикаторные с ценой деления 0,01 мм

Назначение средства измерений

Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

Описание средства измерений

Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.

Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.

Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.

Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений и общим видом.

Логотип наносится на паспорт нутромеров типографским методом, на державку и отсчетное устройство краской, методом лазерной маркировки или с помощью наклейки.

Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства наносится на державку и отсчетное устройство краской, травлением или лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения.

Диапазоны измерений нутромера и отсчетного устройства наносятся на державку и циферблат соответственно краской, травлением или лазерной маркировкой.

Общий вид нутромеров указан на рисунках 1 - 2.

Общий вид измерительных наконечников нутромеров указан на рисунке 3. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

^7/ n/iliiiA^xC

Рисунок 1 - Общий вид нутромеров

Рисунок 2 - Общий вид нутромеров

Рисунок 3 - Общий вид измерительных поверхностей нутромеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики нутромеров

Диапазон измерений нутромера, мм	Диапазон измерений отсчетного устройства, мм	Цена деления отсчетного устройства, мм	Глубина измерений, мм, не более	Наименьшее перемещение измерительного стержня, мм	Предел допускаемой погрешности измерений* с учетом погрешности измерений отсчетного устройства, мкм	Размах показаний, мкм, не более
1	2	3	4	5	6	7
от 6 до 10	от 0 до 3 от 0 до 5	0,01	150	0,6	8	3
от 10 до 18	от 0 до 3 от 0 до 5 от 0 до 10	0,01	150	0,8	8	3
от 18 до 35	от 0 до 3 от 0 до 5 от 0 до 10	0,01	250	1,0	12	3
от 18 до 50	от 0 до 3 от 0 до 5 от 0 до 10	0,01	250	1,0	12	3
от 35 до 50	от 0 до 3 от 0 до 5 от 0 до 10	0,01	250	1,2	12	3
от 50 до 100	от 0 до 3 от 0 до 5 от 0 до 10	0,01	400	1,5	15	3
от 50 до 160	от 0 до 3 от 0 до 5 от 0 до 10	0,01	400	1,5	15	3
от 100 до 160	от 0 до 5 от 0 до 10	0,01	400	2,0	15	3

Продолжение таблицы 1

1	2	3	4	5	6	7
от 160 до 250	от 0 до 5 от 0 до 10	0,01	400	2,3	22	3
от 250 до 450	от 0 до 5 от 0 до 10	0,01	400	2,5	22	3
от 450 до 700	от 0 до 5 от 0 до 10	0,01	650	з,о	22	3
от 700 до 1000	от 0 до 5 от 0 до 10	0,01	650	3,0	22	3
Примечание: * - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня

Таблица 2 - Габаритные размеры и масса

Диапазон измерений, мм	Длина, мм, не более	Ширина, мм, не более	Толщина, мм, не более	Масса, кг, не более
от 6 до 10	250	60	30	о,з
от 10 до 18	250	60	40	о,з
от 18 до 35	400	60	40	0,5
от 18 до 50	400	60	50	0,7
от 35 до 50	400	60	50	0,7
от 50 до 100	700	60	100	0,8
от 50 до 160	700	60	160	0,8
от 100 до 160	700	60	160	0,8
от 160 до 250	700	60	250	1,0
от 250 до 450	700	60	450	1,2
от 450 до 700	800	60	700	1,6
от 700 до 1000	800	60	1000	2,0

Таблица 3 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

-температура окружающего воздуха, °С -относительная влажность, %

От +15 до +25

58±20

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Нутромер индикаторный	-	1 шт.
Комплект измерительных вставок или стержней	-	1 компл.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140’⁹до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);

Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd «Нутромеры индикаторные с ценой деления 0,01 мм».

Правообладатель

Guilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.com

Изготовитель

Guilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

ИНН 7714110114

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Лист № 1 Регистрационный № 87449-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ОАО «Авангард»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ОАО «Авангард» (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии и мощности, автоматизированного сбора, обработки, хранения и отображения полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

- автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут (30-минутные приращения электроэнергии) и нарастающим итогом на начало расчетного периода (далее - результаты измерений), используемое для формирования данных коммерческого учета;
- формирование данных о состоянии средств измерений;
- периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений;
- хранение результатов измерений и данных о состоянии средств измерений в стандартной базе данных в течение не менее 3,5 лет;
- сбор и обработка данных от смежных АИИС КУЭ;
- обеспечение ежесуточного резервирования базы данных на внешних носителях информации;
- разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;
- обработку, формирование и передачу результатов измерений и данных о состоянии средств измерений в XML-формате по электронной почте организациям-участникам оптового рынка электрической энергии с электронной подписью;
- передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии;

- обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройку параметров АИИС КУЭ;
- ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии и в режиме измерений реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.
2- й уровень - уровень информационно-вычислительный комплекс (далее - ИВК) включает в себя сервер центра сбора и обработки данных АО «ЭСК» (далее сервер), устройство синхронизации системного времени (УССВ-2), технические средства приема-передачи данных (каналообразующая аппаратура), программное обеспечение ПО «АльфаЦентр».

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии.

Счетчики производят измерения действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывают полную мощность S = U • I.

Измерения активной мощности (Р) счетчиками выполняется путём перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности (Р) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S² - P²)^0,5.

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по предусмотренным каналам связи поступает на входы сервера уровня ИВК. Сервер осуществляет сбор и обработку результатов измерений, в том числе расчет активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML-формате организациям-участникам оптового рынка электрической энергии производится по электронной почте с электронной подписью по выделенным каналам связи через интернет-провайдера. Сервер по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечения единого времени на средствах измерений, влияющих на процесс измерения количества электрической энергии и мощности (счетчики, сервер ), предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является устройство синхронизации времени УССВ-2, синхронизирующее собственную шкалу времени со шкалой времени UTC(SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

УССВ-2 ежесекундно посылает метку точного времени на сервер и при расхождении времени более чем на 2 секунды программное обеспечение УССВ-2 производит синхронизацию часов сервера;

Сервер не реже одного раза в сутки опрашивает счетчики уровня ИИК, при расхождении времени сервера и счетчиков более чем на 2 секунды происходит коррекция часов счетчиков;

Факт каждой коррекции регистрируется в журнале событий счетчиков и сервера .

Журналы событий счетчиков и сервера отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера в момент непосредственно предшествующий корректировке.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ). Заводской № 001 в виде цифрового обозначения установлен в технической документации. Нанесение знака поверки и заводского номера на средство измерений не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (далее - ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	12.1.0.0
Цифровой идентификатор ac metrology.dll	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (далее - ИК) АИИС КУЭ и их метрологические характеристики

Номер и наименование		ТТ	TH	Счетчик электрической энергии	УССВ/ Сервер	Вид электрической энергии	Метрологические характеристики ИК
							Г раницы допускаемой основной относительной погрешности, %	Г раницы допускаемой относительной погрешности в рабочих условиях, %
	ИК
1	2	3	4	5	6	7	8	9
1	РП-7075 6 кВ, РУ-6 кВ, СР-5	ТИЛ-10-М 400/5 0,5S Per. №22192-07	знол 6000/л/З / 100/л/З 0,5 Per. №46738-11	Al 805RAL-P4GB-DW-4 1ном (1макс) = 5 (10) А Сном =3x57/100 В класс точности: по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 31857-06	УССВ-2 Per. № 54074-13/ ПЭВМ (IBM совместимый компьютер с ПО «АльфаЦЕНТР»	Активная Реактивная	±1,9 ±2,9	±2,3 ±4,3

Продолжение таблицы 2

РП-7075 6 кВ,

РУ-6 кВ, СР-2

ТПЛ-Ю-М

400/5

0,5S

Per. №22192-07

НАМИТ-10

6000/ 100

0,5

Per. № 16687-13

Al 805RAL-P4GB-DW-4 Ihom (1макс) = 5 (10) A Ином =3x57/100 В класс точности:

по активной энергии - 0,5 S по реактивной энергии - 1,0

Per. № 31857-06

УССВ-2

Per. № 54074-13/ ПЭВМ (IBM совместимый компьютер с ПО «АльфаЦЕНТР»

Активная

Реактивная

±1,9

±2,9

±2,3

±4,3

Выборгская ТЭЦ (ТЭЦ-17), ГРУ-6 кВ, яч.41

ТОЛ

600/5

0,2S

Per. №47959-11

UGE3-35

6000/л/З / юоа/з

0,5

Per. № 25475-06

СЭТ-4ТМ.03М.01

Ihom (1макс) = 5 (10) А

Оном =Зх(57,7-115)/(100-200)В

класс точности:

по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12

Активная

Реактивная

±1,4

±2,1

±2,0

±3,8

Примечания

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электрической энергии на интервале времени 30 минут.
3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от I_H0M coscp = 0,8 инд.
4 Допускается замена ТТ, TH, счетчиков, У ССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АНИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АНИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АНИС КУЭ как его неотъемлемая часть.
5 Пределы допускаемой абсолютной погрешности часов всех компонентов системы относительно национальной шкалы координированного времени UTC(SU) ±5 с.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

Нормальные условия: параметры сети:

напряжение, % от Сном ток, % от 1ном коэффициент мощности частота, Гц

температура окружающей среды, °С

от 99 до 101

от 2 до 120

0,9 от 49,8 до 50,2

от +20 до +25

Условия эксплуатации: параметры сети: напряжение, % от ином ток, % от 1ном коэффициент мощности:

COSф

simp

частота, Гц

температура окружающей среды для: -ТТ, ТН, счетчиков, °С

УССВ-2, сервера , °С

от 90 до 110

от 2 до 120

от 0,5 до 1,0 от 0,5 до 0,87 от 49,6 до 50,4

от +5 до +30 от +15 до +22

Среднее время наработки на отказ, ч, не менее: счетчиков:

- СЭТ-4ТМ
- А1805
- трансформаторов тока
- трансформатор напряжения
- УССВ-2

165000

120000 400000 400000

35000

Глубина хранения информации:

счетчики: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

сервер:

хранение результатов измерений и информационных состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

Защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

Резервирование каналов связи:

а) организованы два канала связи между уровнями ИИК и ИВК по GSM-сети. Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии: попыток несанкционированного доступа;

связи со счетчиком, приведшей к каким-либо изменениям данных; коррекции текущих значений времени и даты;

отсутствия напряжения при наличии тока в измерительных цепях;

перерывов питания; самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

клемм вторичных обмоток трансформаторов тока, напряжения; промежуточных клеммников вторичных цепей тока и напряжения; испытательных клеммных коробок;

сервера.

б) защита информации на программном уровне: установка паролей на счетчиках электрической энергии;

установка пароля на сервер;

возможность использования цифровой подписи при передаче.

Знак утверждения типа наносится

на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество шт./экз.
Трансформаторы напряжения	НАМИТ-10	1
Трансформаторы напряжения	ЗНОЛ	3
Трансформаторы напряжения	UGE 3-35	3
Трансформаторы тока	ТОЛ	3
Трансформаторы тока	ТПЛ-10-М	6
Счетчики электрической энергии	СЭТ-4ТМ.03М	1
Счетчики электрической энергии	Альфа А1800	2
Устройство синхронизации времени	УССВ-2	1
Программное обеспечение	ПО «АльфаЦЕНТР»	1
Паспорт	012/22.01.000 ПС	1
В комплект поставки входит также техническая документация на комплектующие средства измерений

Сведения о методиках (методах) измерений

приведены в документе 58317473.411711.2207-02.МИ «Методика измерений активной и реактивной электрической энергии и мощности при помощи системы автоматизированной информационноизмерительной коммерческого учета электрической энергии и мощности ОАО «Авангард». Свидетельство об аттестации № 11-RA.RU.311468-2022 от 02.08.2022, выданное Обществом с ограниченной ответственностью «Оператор коммерческого учета», аттестат аккредитации № RA.RU.311468 от 21.06.2016.

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Энергосбытовая компания Кировского завода» (АО «ЭСК») ИНН 7805465749

Адрес: 198097, г. Санкт-Петербург, пр. Стачек, д. 47, литера О, пом. 1-Н, каб. 401 Телефон: 8 (812) 302-60-12

Факс: 8 (812) 326-56-33

Web-сайт: www.eskzgroup.ru

Е-mail: office@es.kzgroup.ru

Изготовитель

Акционерное общество «Энергосбытовая компания Кировского завода» (АО «ЭСК») ИНН 7805465749

Адрес: 198097, г. Санкт-Петербург, пр. Стачек, д. 47, литера О, пом. 1-Н, каб. 401 Телефон: 8 (812) 302-60-12

Факс: 8 (812) 326-56-33

Web-сайт: www.eskzgroup.ru

Е-mail: office@es.kzgroup.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

ИНН 7809018702

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

Лист № 1 Регистрационный № 87450-22 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ивановской ТЭЦ-2 филиала «Владимирский» ПАО «Т Плюс», 2-я очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) КТС «Энергия+», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Также данные от сервера могут передаваться по каналу связи сети Internet в виде xml-файлов установленного формата на АРМ филиала «Нижегородский» ПАО «Т Плюс».

Передача информации от сервера или АРМ филиала «Нижегородский» ПАО «Т Плюс» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется при каждом сеансе связи с УСВ, но не реже 1 раза в сутки. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется с заданным интервалом времени, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 293.1, указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО КТС «Энергия+». ПО КТС «Энергия+» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО КТС «Энергия+» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО КТС «Энергия+» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО КТС «Энергия+»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Kernel6.exe	Writer.exe	IcServ.exe
Номер версии (идентификационный номер) ПО	не ниже 6.6
Цифровой идентификатор ПО	E08AA8B6AC1A19 CCFDC84EA5CDA 1BFEE	D076EE4C555DEF369 A1E85C4F7BD3168	18CA83DCDF4F0E52 9D4EDA2746072877
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ	Сервер	Вид электроэнергии	Г раницы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ТГ-1	ТПШФ 4000/5 Кл.т. 0,5 Per. № 519-50 Фазы: А; В; С	НОМ-6 бооол/з/юол/з Кл.т. 0,5 Per. № 159-49 Фазы: А; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17		Сервер, совмести-мый с платформой х86 или плат-формой х64	Активная Реактивная	1,3 2,5	3,3 5,7
2	ТГ-2	ТПШЛ-10 4000/5 Кл.т. 0,5 Per. № 1423-60 Фазы: А; В; С	НОМ-6 боооА/з/юол/з Кл.т. 0,5 Per. № 159-49 Фазы: А; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17	УСВ-Г Per. № 61380-15		Активная Реактивная	1,3 2,5	з,з 5,7
3	ТГ-3	ТШЛ20 8000/5 Кл.т. 0,5 Per. № 1837-63 Фазы: А; В; С	3HOM-15-63 6000/л/3/100/л/3 Кл.т. 0,5 Per. № 1593-70 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17			Активная Реактивная	1,3 2,5	з,з 5,7

ТГ-4

ТПШЛ-10 4000/5

Кл.т. 0,5 Per. № 1423-60 Фазы: А; В; С

ЗНОМ-15-63

6000Л/3/100Л/3

Кл.т. 0,5

Per. № 1593-70 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

ТГ-5

ТШВ15

8000/5

Кл.т. 0,5 Per. № 5718-76 Фазы: А; С

ЗНОМ-15-63 бООО/л/З/ЮОА/З

Кл.т. 0,5

Per. № 1593-70 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совмести-мый с платформой х86 или плат-формой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I С.Ш., ЯЧ.1

ТИОЛ 10 100/5

Кл.т. 0,5 Per. № 1261-02 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I с.ш., яч.2

ТИОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ., I с.ш., яч.4

ТИОЛ 10 150/5

Кл.т. 0,5 Per. № 1261-02 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I с.ш., яч.5

ТПОФ

1000/5

Кл.т. 0,5 Per. № 518-50 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ., I С.Ш., ЯЧ.6

ТИОЛ 10

800/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ., I с.ш., яч.9

ТИОЛ 10

600/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I с.ш., яч.10

ТПОФ

1000/5

Кл.т. 0,5 Per. № 518-50 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Сервер, совмести-мый с платформой х86 или плат-формой х64

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I С.Ш., ЯЧ.11

ТИОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

I с.ш., яч.14

ТИОЛ 10

600/5

Кл.т. 0,5 Per. № 1261-02 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.18

ТИОЛ 10

600/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.20

ТИОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.21

ТПОФ

1000/5

Кл.т. 0,5 Per. № 518-50 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.22

ТИОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Сервер, совмести-мый с платформой х86 или плат-формой х64

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.25

ТИОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.26

ТИОЛ 10

800/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.27

ТИОЛ 10 100/5

Кл.т. 0,5 Per. № 1261-02 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ГРУ-6 кВ.,

II с.ш., яч.29

ТИОЛ 10 150/5

Кл.т. 0,5 Per. № 1261-02 Фазы: А; С

НТМИ-6 6000/100

Кл.т. 0,5

Per. № 831-53 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ) Отпайка ТГ-3 на VII секцию

КРУСН-6 кВ

ТПОЛ 10 1000/5

Кл.т. 0,5 Per. № 1261-59 Фазы: А; С

3HOM-15-63 6000/л/3/100/л/3

Кл.т. 0,5

Per. № 1593-70 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с платфор-мой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ) Отпайка ТГ-4 на VIII секцию КРУСН-6 кВ

ТВЛМ-10

1500/5

Кл.т. 0,5 Per. № 1856-63 Фазы: А; С

НАМИ-10-95

УХЛ2 6000/100 Кл.т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ) Отпайка ТГ-4 на IX секцию

КРУСН-6 кВ

ТВЛМ-10

1500/5

Кл.т. 0,5 Per. № 1856-63 Фазы: А; С

НТМИ-6-66 6000/100 Кл.т. 0,5 Per. №2611-70

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-2 (110/35/6 кВ) КРУСН-6 кВЯч.71

ТПФ

100/5

Кл.т. 0,5 Per. № 517-50 Фазы: А; С

НАМИ-10-95

УХЛ2 6000/100 Кл.т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-2 (110/35/6 кВ) КРУСН-6 кВЯч.115

ТВЛМ-10

150/5

Кл.т. 0,5 Per. № 1856-63 Фазы: А; С

НАМИ-10-95

УХЛ2 6000/100 Кл.т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ), ОРУ- 110 кВ, ВЛ-110 кВ «ТЭЦ-2 - ПС Ивановская-15»

ТВ-110/50 600/5

Кл.т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110 1ЮООО/а/З/ЮОА/З

Кл.т. 0,5 Per. № 26452-04

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с платформой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ОРУ- 110 кВ, ВЛ-110 кВ «Загородная»

ТВ-110/50 600/5

Кл.т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110

1ЮООО/а/З/ЮОА/З

Кл.т. 0,5

Per. № 26452-04 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II С.Ш., ЯЧ.6, ввод ВЛ-35 кВ №3742

ТВ ДМ-3 5-1-600/5

600/5

Кл.т. 0,5

Per. № 3642-73 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.8, ввод ВЛ-35 кВ №3743

ТВ ДМ-3 5-1-600/5

600/5

Кл.т. 0,5

Per. № 3642-73 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.10, ввод ВЛ-35 кВ №3746

ТВ ДМ-3 5-1-600/5

600/5

Кл.т. 0,5

Per. № 3642-73 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.12, ввод ВЛ-35 кВ №3741

ТВ ДМ-3 5-1-600/5

600/5

Кл.т. 0,5

Per. № 3642-73 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с платфор-мой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.15, ввод КЛ-35 кВ №3705

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II С.Ш., ЯЧ.16, ввод ВЛ-35 кВ №3704

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.17, ввод КЛ-35 кВ №3706

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.18, ввод ВЛ-35 кВ №3703

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.19, ввод КЛ-35 кВ №3708

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с платфор-мой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская ТЭЦ-2 (110/35/6 кВ), ЗРУ-35 кВ, I, II с.ш., яч.20, ввод КЛ-35 кВ №3709

TBT35-I 400/5

Кл.т. 0,5

Per. № 3634-89 Фазы: А; В; С

3HOM-35

35000/^3/100/^3

Кл.т. 0,5

Per. № 912-54 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-2 (110/35/6 кВ) КРУСН-6 кВЯч.147

ТЛМ-10

150/5

Кл.т. 0,5 Per. № 2473-69 Фазы: А; С

НАМИ-10-95

УХЛ2 6000/100 Кл.т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-2 (110/35/6 кВ) КРУСН-6 кВЯч.155

ТПЛМ-10

150/5

Кл.т. 0,5 Per. № 2363-68 Фазы: А; С

НТМИ-6-66 6000/100 Кл.т. 0,5 Per. №2611-70

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. Q,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-2 (110/35/6 кВ) КРУСН-6 кВЯч.156

ТЛМ-10

150/5

Кл.т. 0,5 Per. № 2473-69 Фазы: А; С

НТМИ-6-66 6000/100 Кл.т. 0,5 Per. №2611-70

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ времени UTC(SU)

в рабочих условиях

относительно шкалы

±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для тока 5 % от 1ном; cos9 = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	42
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
ток, % от 1ном	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
ток, % от 1ном	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения
счетчиков, °С	от 0 до +40
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	100000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	100000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	114
при отключении питания, лет, не менее	40

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТПШФ	3
Трансформаторы тока	ТПШЛ-10	6
Трансформаторы тока шинные	ТШЛ 20	3
Трансформаторы тока	ТШВ15	2
Трансформаторы тока	ТПОЛ 10	30
Трансформаторы тока	ТПОФ	6
Трансформаторы тока измерительные	ТВЛМ-10	6
Трансформаторы тока	ТПФ	2
Трансформаторы тока	ТВ-110/50	6
Трансформаторы тока	ТВДМ-35-1-600/5	12
Трансформаторы тока	ТВТ354	18
Трансформаторы тока	ТЛМ-10	4
Трансформаторы тока	ТПЛМ-10	2
Трансформаторы напряжения	НОМ-6	4
Трансформаторы напряжения	ЗHOM-15-63	12
Трансформаторы напряжения	НТМИ-6	3
Трансформаторы напряжения антирезонансные трехфазные	НАМИ-10-95 УХЛ2	3
Трансформаторы напряжения	НТМИ-6-66	1
Трансформаторы напряжения	НКФ-110	6
Трансформаторы напряжения	ЗНОМ-35	6
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	42
У стройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS	УСВ-Г	1
Сервер	Сервер, совместимый с платформой х86 или платформой х64	1
Формуляр	ЭНСТ.411711.293.1.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Ивановской ТЭЦ-2 филиала «Владимирский» ПАО «Т Плюс», 2-я очередь, аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Филиал «Владимирский» Публичного акционерного общества «Т Плюс» (Филиал «Владимирский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 600016, г. Владимир, ул. Большая Нижегородская, д. 108

Юридический адрес: 143421, Московская область, Красногорский район, автодорога

«Балтия», территория 26 км бизнес-центр «Рига-Ленд», строение 3, оф. 506

Телефон: (4922) 32-47-85

Факс: (4922) 32-33-35

Web-сайт: www.tplusgroup.ru

E-mail: vla-kanc@tplusgroup.ru

Изготовитель

Филиал «Владимирский» Публичного акционерного общества «Т Плюс» (Филиал «Владимирский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 600016, г. Владимир, ул. Большая Нижегородская, д. 108

Юридический адрес: 143421, Московская область, Красногорский район, автодорога

«Балтия», территория 26 км бизнес-центр «Рига-Ленд», строение 3, оф. 506

Телефон: (4922) 32-47-85

Факс: (4922) 32-33-35

Web-сайт: www.tplusgroup.ru

E-mail: vla-kanc@tplusgroup.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

ИНН 9731056291

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1 Регистрационный № 87451-22 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Ивановской ТЭЦ-3 филиала «Владимирский» ПАО «Т Плюс», 2-я очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) КТС «Энергия+», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 294.1, указывается в формуляре.

Программное обеспечение

Таблица 1 - Идентификационные данные ПО КТС «Энергия+»

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	Ядро: Энергия + (файл Kerne16.exe)	Запись в БД: Энергия + (файл Writer.exe)	Сервер устройств: Энергия + (файл IcServ.exe)
Номер версии (идентификационный номер) ПО	не ниже 6.6

Продолжение таблицы 1

Цифровой идентификатор ПО

E08AA8B6AC1A19

CCFDC84EA5CDA 1BFEE

D076EE4C555DEF369

A1E85C4F7BD3168

18CA83DCDF4F0E

529D4EDA2746072

877

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ	Сервер	Вид электроэнергии	Г раницы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	Ивановская ТЭЦ-3 (110/10/6 кВ), ТГ-2	ТШВ15 8000/5 Кл. т. 0,5 Per. № 5718-76 Фазы: А; В; С	3HOM-15-63 ЮООО/х/З/ЮО/х/З Кл. т. 0,5 Per. № 1593-70 Фазы: А; В; С	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Per. № 36697-17	УСВ-Г Per. № 61380-15	Сервер, совместимый с платформой х86 или плат-формой х64	Активная Реактивная	1,3 2,5	3,3 5,7
2	Ивановская ТЭЦ-3 (110/10/6 кВ), ТГ-3	ТШВ15 8000/5 Кл. т. 0,5 Per. № 5718-76 Фазы: А; В; С	3HOM-15-63 ЮООО/х/З/ЮО/х/З Кл. т. 0,5 Per. № 1593-70 Фазы: А; В; С	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Per. № 36697-17			Активная Реактивная	1,3 2,5	з,з 5,7
3	Ивановская ТЭЦ-3 (110/10/6 кВ), ТГ-4	ТШВ15 8000/5 Кл. т. 0,5 Per. № 1836-63 Фазы: А; В; С	ЗНОЛ.06 юооо/^з/юоа/з Кл. т. 0,5 Per. № 3344-08 Фазы: А; В; С	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Per. № 36697-17			Активная Реактивная	1,3 2,5	з,з 5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), тр-р 40Т (раб. ввод с 4Р), яч.9

ТОЛ 10 1500/5

Кл. т. 0,5 Per. № 7069-79 Фазы: А; В; С

НАМИ-10 6000/100 Кл. т. 0,2 Per. № 11094-87

Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1Д

2,2

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ),

Раб. возбуд. ТГ-4

ТИОЛ 20 400/5

Кл. т. 0,5

Per. №27414-04 Фазы: А; В; С

ЗНОЛ.06 юооо/^з/юоа/з

Кл. т. 0,5 Per. № 3344-08 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ТГ-1

ТШЛ20 8000/5

Кл. т. 0,5

Per. № 1837-63

Фазы: А; В; С

ЗНОМ-15-63

6000Л/3/100Л/3

Кл. т. 0,5

Per. № 1593-70 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), Тр-р.с.н. 1ТР 1 Р.Ш., яч.З

ТЛМ-10

1500/5

Кл. т. 0,5

Per. № 2473-69

Фазы: А; В; С

НОМ-6

6000Л/3/100Л/3

Кл. т. 0,5 Per. № 159-49

Фазы: А; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), Тр-р.с.н. 1ТР 2 Р.Ш., яч.6

ТЛМ-10

1500/5

Кл. т. 0,5

Per. № 2473-69

Фазы: А; В; С

НОМ-6

6000/л/3/100/л/3

Кл. т. 0,5 Per. № 159-49

Фазы: А; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

платформой х86 или платформой х64

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, 1РО яч.9

ТЛМ-10

1500/5

Кл. т. 0,5

Per. № 2473-69

Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, 1Ряч.1О

ТВЛМ-10 1000/5

Кл. т. 0,5 Per. № 1856-63 Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Продолжение таблицы 2

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, 2РО яч.З

ТЛМ-10

1500/5

Кл. т. 0,5 Per. № 2473-69 Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Сервер, совместимый с платформой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, 2Р яч.1

ТВЛМ-10 1500/5 Кл. т. 0,5 Per. № 1856-63 Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, ЗРО яч.1

ТВК-10

1000/5

Кл. т. 0,5 Per. № 8913-82 Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), КРУ-6 кВ, ЗР яч.1

ТВК-10

1000/5

Кл. т. 0,5 Per. № 8913-82 Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ),

Тр-р CH 2ТР

1 Р.Ш., яч.З

ТОЛ 10 1500/5

Кл. т. 0,5 Per. № 7069-07 Фазы: А; В; С

НОМ-6

6000/л/3/100/л/3

Кл. т. 0,5 Per. № 159-49 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ),

Тр-р CH 2ТР

2Р.Ш., яч.1

ТОЛ 10 1500/5

Кл. т. 0,5 Per. № 7069-79 Фазы: А; В; С

НОМ-6

6000/л/3/100/л/3

Кл. т. 0,5 Per. № 159-49 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реак

тивная

1,3

2,5

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), Рез.возбуд. КРУ-6 кВ с 2РО яч.7

ТЛМ-10

300/5

Кл. т. 0,5

Per. № 2473-00

Фазы: А; В; С

НАМИ-10-95

УХЛ2 6000/100 Кл. т. 0,5 Per. №20186-00 Фазы: АВС

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Сервер, совместимый с платформой х86 или платформой х64

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ, ВЛ-110 кВ

«ТЭЦ-3 -Светоч»

ТВ-110/50 600/5 Кл. т. 0,5 Per. №3190-72 Фазы: А; В

ТВ 600/5

Кл. т. 0,5

Per. №64181-16

Фазы: С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

УСВ-Г Per. № 61380-15

Активная

Реак

тивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ, ВЛ-110 кВ «ТЭЦ-3 -Водозабор»

ТВ-110/50 600/5

Кл. т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. № 36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ,

ВЛ-110 кВ

«Шуйская-1»

ТВ-110/50 600/5

Кл. т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110-57 У1

ПОООО/а/З/ЮОА/З

Кл. т. 0,5 Per. № 14205-94

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

УСВ-Г

Per. № 61380-15

Сервер, совместимый с платформой х86 или платформой х64

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ,

ВЛ-110 кВ «Восточная-1»

ТВ ИО-П

1000/5

Кл. т. 0,5

Per. № 19720-00 Фазы: А; В; С

НКФ-110-57 У1

ПОООО/а/З/ЮОА/З

Кл. т. 0,5 Per. № 14205-94

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ,

ВЛ-110 кВ «ТЭЦ-3 - Ка-мешково»

ТВ ИО-П

1000/5

Кл. т. 0,5

Per. № 19720-00 Фазы: А; В; С

НКФ-110-57 У1

ПОООО/а/З/ЮОА/З

Кл. т. 0,5 Per. № 14205-94

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ, ВЛ-110 кВ «Шуйская-2»

ТВ-110/50 600/5

Кл. т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110-57 У1

ПОООО/а/З/ЮОА/З

Кл. т. 0,5 Per. № 14205-94

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ, ВЛ-110 кВ «Во-сточная-2»

ТВ ИО-П

1000/5

Кл. т. 0,5

Per. № 19720-00 Фазы: А; В; С

НКФ-110-57 У1

ПОООО/а/З/ЮОА/З

Кл. т. 0,5 Per. № 14205-94

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Лист № 10

Всего листов 15

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ,

ВЛ-110 кВ «ТЭЦ-3 - Ивановская-15»

ТВ 110-П

1000/5

Кл. т. 0,5

Per. № 19720-00 Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

3,3

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ), ОРУ-ИОкВ,

«ОВ-1»

ТВ-110/50 600/5

Кл. т. 0,5

Per. №3190-72 Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

УСВ-Г

Per. № 61380-15

Сервер, совместимый с платформой х86 или платформой х64

Активная

Реактивная

1,3

2,5

з,з

5,7

Ивановская

ТЭЦ-3 (110/10/6 кВ),

ОРУ-ИОкВ, «ОВ-2»

ТФЗМ И ОБ

1000/5

Кл. т. 0,5

Per. №24811-03

Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

НКФ-110-57 У1

1 юоооа/з/юоа/з Кл. т. 0,5

Per. № 14205-94 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Per. №36697-17

Активная

Реактивная

1,3

2,5

з,з

5,7

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях времени UTC(SU)

относительно шкалы

±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для тока 5 % от 1ном; cos9 = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	27
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
ток, % от 1ном	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
ток, % от 1ном	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С
температура окружающей среды в месте расположения	от -45 до +40
счетчиков, °С	от 0 до +40
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	100000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	100000
среднее время восстановления работоспособности, ч	1

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

при отключении питания, лет, не менее

для сервера:

хранение результатов измерений и информации состояний средств измерений, лет, не менее

114

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТШВ15	9
Трансформаторы тока	ТОЛ 10	9
Трансформаторы тока	ТПОЛ 20	3
Трансформаторы тока	ТШЛ 20	3
Трансформаторы тока	ТЛМ-10	15
Трансформаторы тока	ТВЛМ-10	6
Трансформаторы тока	ТВК-10	6
Трансформаторы тока	ТВ-110/50	14
Трансформаторы тока	ТВ	1
Трансформаторы тока	ТВ 110-II	10
Трансформаторы тока	ТФЗМ 110Б	3
Трансформаторы напряжения	ЗHOM-15-63	9
Трансформаторы напряжения	ЗНОЛ.06	3
Трансформаторы напряжения	НОМ-6	7
Трансформаторы напряжения	НАМИ-10-95 УХЛ2	7
Трансформаторы напряжения	НКФ-110-57 У1	12
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	27
У стройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS	УСВ-Г	1
Сервер	Сервер, совместимый с платформой х86 или платформой х64	1
Формуляр	ЭНСТ.411711.294.1.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Ивановской ТЭЦ-3 филиала «Владимирский» ПАО «Т Плюс», 2-я очередь аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Филиал «Владимирский» Публичного акционерного общества «Т Плюс» (Филиал «Владимирский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 600016, г. Владимир, ул. Большая Нижегородская, д. 108

Юридический адрес: 143421, Московская область, Красногорский район, автодорога

«Балтия», территория 26 км бизнес-центр «Рига-Ленд», строение 3, оф. 506

Телефон: (4922) 32-47-85

Факс: (4922) 32-33-35

Web-сайт: www.tplusgroup.ru

E-mail: vla-kanc@tplusgroup.ru

Изготовитель

Филиал «Владимирский» Публичного акционерного общества «Т Плюс» (Филиал «Владимирский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 600016, г. Владимир, ул. Большая Нижегородская, д. 108

Юридический адрес: 143421, Московская область, Красногорский район, автодорога

«Балтия», территория 26 км бизнес-центр «Рига-Ленд», строение 3, оф. 506

Телефон: (4922) 32-47-85

Факс: (4922) 32-33-35

Web-сайт: www.tplusgroup.ru

E-mail: vla-kanc@tplusgroup.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

ИНН 9731056291

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1 Регистрационный № 87452-22 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы температуры LogTag (ЛогТэг)

Назначение средства измерений

Измерители-регистраторы температуры LogTag (ЛогТэг) (далее по тексту - терморегистраторы или измерители) предназначены для измерения температуры окружающей среды (в т.ч. жидкости) при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.

Описание средства измерений

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных или выносных первичных преобразователей (датчиков) температуры и относительной влажности. Измерители-регистраторы температуры LogTag (ЛогТэг) могут применяться в качестве термоиндикаторов, термоиндикаторов регистрирующих, регистраторов или логгеров.

Терморегистраторы изготавливаются в моделях, приведенных в таблице 1. Модели измерителей различаются по метрологическим и техническим характеристикам, по типу датчика температуры (таблица 2), а также по конструктивному исполнению и наличию дополнительного канала измерений относительной влажности воздуха.

аблица 1

Измерители со светодиодной индикацией	Измерители с ЖК- дисплеем	Низкотемпературные измерители	Измерители температуры и относительной влажности
ТРИКС-8 (TRIX-8)	ТРИД30-7 (TRID30-7)	ТРИЛ-8 (TRIL-8)	ХАКСО-8 (НАХО-8)
ТРИКС-16 (TRIX-16)	ТРЕД30-16 (TRED30-16)	ТРЕЛ-8 (TREL-8)	ЮХАДО-16 (UНАDО-16)
ТРЕКС-8 (TREX-8)	ЮТРИД-16 (UTRID-16)	ТРЕЛ30-16 (TREL30-16)	-
ЮТРИКС-16 (UTRIX-16)	ЮТРЕД-16 (UTRED-16)	ЮТРЕЛ-16 (UTREL-16)	-
-	ЮТРЕД30-16 (UTRED30-16)	ЮТРЕЛ30-16 (UTREL30-16)	-
-	ЮТРЕД30-WiFi (UTRED30-WiFi)	ЮТРЕЛ30-WiFi (UTREL30- WiFi)	-

Таблица 2

Модели терморегистраторов со встроенными датчиками температуры	Модели терморегистраторов с выносными датчиками температуры
ТРИКС-8 (TRIX-8)	ТРЕКС-8 (TREX-8)
ТРИКС-16 (TRIX-16)	ТРЕД30-16 (TRED30-16)
ЮТРИКС-16 (UTRIX-16)	ЮТРЕД-16 (UTRED-16)
ТРИД30-7 (TRID30-7)	ЮТРЕДЗО-16 (UTRED30-16)
ЮТРИД-16 (UTRID-16)	ЮТРЕДЗО-WiFi (UTRED30-WiFi)
ТРИЛ-8 (TRIL-8)	ТРЕЛ-8 (TREL-8)
ХАКСО-8 (НАХО-8)	ТРЕЛ30-16 (TREL30-16)
ЮХАДО-16 (UНАDО-16)	ЮТРЕЛ-16 (UTREL-16)
-	ЮТРЕЛЗО-16 (UTREL30-16)
-	ЮТРЕЛЗО-WiFi (UTREL30- WiFi)

Измерители-регистраторы LogTag могут выпускаться в 2-х модификациях - с заменяемым и незаменяемым элементом питания. Если модель выпускается в 2-х модификациях, в её название добавляется символ R (P) при заменяемом элементе питания и F (Ф) при незаменяемом.

Конструктивно измерители выполнены в виде компактного моноблока из поликарбоната со встроенным или выносным датчиком температуры, встроенным датчиком относительной влажности (ХАКСО-8 (НАХО-8), ЮХАДО-16 (ЦНАВО-16)), имеют светодиодную индикацию нарушения температуры или ЖК-дисплей с отображением измеряемой температуры и относительной влажности, некоторые модели снабжены звуковой сигнализаций.

Каждый измеритель является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (ХАКСО-8 (НАХО-8), ЮХАДО-16 (ЦНАВО-16)) в течение заданных пользователем интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, а также запись в них новых установочных параметров, производится с помощью специального ПО, установленного на персональный компьютер в зависимости от моделей через встроенный USB-разъём, micro-USB-разъём, специальный интерфейс связи LogTag LTI/USB, LTI-HID, LTI-WiFi или LTI-WM-WiFi. С помощью интерфейсов LTI-WiFi и LTI-WM-WiFi через сеть WiFi данные измерений могут поступать непосредственно на удалённый сервер. Для моделей со встроенными USB и micro-USB разъёмами возможно считывание информации в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Измерители позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».

Измерители моделей ТРЕКС-8 (TREX-8), ТРЕД30-16 (TRED30-16), ЮТРЕД-16 (UTRED-16), ЮТРЕД30-16 (UTRED30-16), ЮТРЕД30-WiFi (UTRED30-WiFi) применяются с выносными датчиками ST100. Датчики ST100 имеют модификации: ST100B, ST100J, ST100K, ST100L, ST100S, ST100T, ST100H, STХ-50, различающиеся по форме и габаритным размерам зонда, а также по длине соединительного кабеля.

Для имитации реального воздействия температуры на термочувствительную продукцию рекомендуется использовать выносной датчик ST100K со специальным гликолевым буфером.

Низкотемпературные измерители моделей ТРЕЛ-8 (TREL-8), ЮТРЕЛ-16 (UTREL-16), ТРЕЛ30-16 (TREL30-16), ЮТРЕЛЗО-16 (UTREL30-16), ЮТРЕЛ30-WiFi (UTREL30-WiFi) применяются с выносными датчиками серии ST10S и ST10M. Все модели выносных датчиков могут комплектоваться соединительными кабелями различной длины. Варианты длины кабеля обозначаются дополнительной цифрой в наименовании датчика (например, 05-0,5 м, 15-1,5 м, 30-3 м, 50-5 м, 60-6 м). Для подключения внешних датчиков ST10/ST100 возможно применение удлинительного кабеля STX-50 (5 метров).

Модели ЮТРЕД30-16 (UTRED30-16), ЮТРЕДЗО-WiFi (UTRED30-WiFi), ЮТРЕЛ30-16 (UTREL30-16), ЮТРЕЛЗО-WiFi (UTREL30-WiFi) имеют два варианта исполнения, различающиеся по количеству температурных каналов - с одним или двумя измерительными каналами.

При использовании специального защитного бокса допускается погружать измеритель со встроенным датчиком температуры в жидкость, не агрессивную к материалу защитного бокса.

Допускается размещение дополнительных конструктивных элементов для передачи данных из памяти устройства, не влияющих на его метрологические характеристики.

Общий вид измерителей-регистраторов температуры LogTag представлен на рисунках 1-15. Цветовая гамма этикеток и материала корпусов терморегистраторов, а также информация, содержащаяся на них и ЖК-дисплее (на русском и/или английском языках), может быть изменена по решению Изготовителя (Правообладателя), а также в соответствии с заказом.

Рисунок 3 - Общий

вид измерителей модели ЮТРИКС-16

(UTRIX-16)

Рисунок 4 - Общий вид измерителей модели ТРИД30-7 (TRID30-7)

Рисунок 2 -Общий вид измерителей модели ТРЕКС-8 (TREX-8)

Рисунок 1 - Общий вид измерителей моделей ТРИКС-8 (TRIX-8),

ТРИКС-16 (TRIX-16)

Рисунок 6 - Общий вид измерителей модели

ЮТРИД-16 (UTRID-16)

Рисунок 7 - Общий вид измерителей модели

ЮТРЕД-16 (UTRED-16)

Рисунок 5 - Общий вид измерителей модели

ТРЕД30-16 (TRED30-16)

Рисунок 8 - Общий

вид измерителей модели ТРИЛ-8 (TRIL-8)

Рисунок 9 - Общий вид измерителей модели

ТРЕЛ-8 (TREL-8)

Рисунок 10 - Общий вид измерителей модели ЮТРЕЛ-16 (UTREL-16)

Рисунок 11 - Общий вид измерителей модели ТРЕЛ30-16 (TREL30-16)

Рисунок 12 - Общий

вид измерителей моделей ЮТРЕЛ30-16 (UTREL30-16),

ЮТРЕЛЗО-WiFi

(UTREL30-WiFi)

Рисунок 13 - Общий вид измерителей модели ХАКСО-8

(HAXO-8)

Рисунок 14 - Общий вид измерителей модели ЮХАДО-16

(UHAD0-16)

! '

Рисунок 15 - Общий вид измерителей моделей ЮТРЕД30-16 (UTRED30-16), ЮТРЕДЗО-WiFi (UTRED30-WiFi )

Пломбирование терморегистраторов не предусмотрено. На каждый измеритель нанесён индивидуальный неповторяющийся заводской номер, расположенный на лицевой или оборотной стороне этикетки, также этот номер неизменяемо прописан во внутреннюю электронную память терморегистраторов. Конструкция терморегистраторов не предполагает нанесение знака поверки на этикетку средства измерения.

Интерфейсы связи LogTag LTI/USB, LTI-HID, LTI-WiFi, LTI-WM-WiFi используются для настройки алгоритма работы устройств и считывания измеренной информации с измерителей-регистраторов температуры LogTag моделей ТРИКС-8 (TRIX-8), ТРИКС-16 (TRIX-16), ТРЕКС-8 (TREX-8), ТРИД30-7 (TRID30-7), ТРЕД30-16 (TRED30-16), ТРИЛ-8 (TRIL-8), ТРЕЛ-8 (TREL-8), ТРЕЛ30-16 (TREL30-16), ХАКСО-8 (HAXO-8), ЮХАДО-16 (UHAD0-16).

Общий вид интерфейсов связи LogTag представлен на рисунках 16-19.

Рисунок 16 - Общий вид интерфейса связи

LogTag LTI/USB

Рисунок 17 - Общий вид интерфейса связи LogTag LTI-HID

Рисунок 18 - Общий вид интерфейса связи

LogTag LTI-WiFi

Рисунок 19 - Общий вид интерфейса связи LogTag LTI-WM-WiFi

Общий вид выносных датчиков температуры представлен на рисунках 20-30.

Рисунок 20 - Общий вид выносных датчиков температуры модификации ST100J

Рисунок 21 - Общий вид выносных датчиков температуры модификации ST100K

Рисунок 22 - Общий вид выносных датчиков температуры модификации ST100L

Рисунок 23 - Общий вид выносных датчиков температуры модификации ST100S

Рисунок 24 - Общий вид выносных датчиков температуры модификации ST100T

Рисунок 25 - Общий вид выносных датчиков температуры модификации ST100H

Рисунок 26 - Общий вид выносных бескорпусных датчиков температуры модификации ST100B

Рисунок 27 - Общий вид гликолевого буфера с выносным датчиком ST100K-15/30

Рисунок 28 - Общий вид

Рисунок 29 - Общий вид

выносных датчиков температуры модификации ST10M

Рисунок 30 - Общий вид

удлинительного кабеля внешнего датчика температуры модификации STX-50

выносных датчиков температуры модификации ST10S

Общий вид защитного бокса, используемого для проведения измерений температуры при погружении в жидкость, представлен на рисунке 31.

Рисунок 31 - Общий вид защитного бокса

Программное обеспечение

Программное обеспечение (ПО) измерителей состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, загружаемое в измеритель на предприятии-изготовителе во время производственного цикла. Конструкция СИ и структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономное ПО «LogTag Analyzer» используется неограниченным кругом пользователей и предназначено для считывания информации, полученной от измерителей. Данное ПО размещено в свободном доступе на сайтах производителя и дистрибьюторов.

Метрологические и технические характеристики

Метрологические и основные технические характеристики измерителей-регистраторов температуры LogTag (ЛогТэг) приведены в таблицах 3-5.

Таблица 3

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИКС-8 (TRIX-8), ТРИКС-16 (TRIX-16)	ТРЕКС-8 (TREX-8)	ЮТРИКС-16 (UTRIX-16)	ХАКСО-8 (НАХО-8)	ЮХАДО- 16 (UHADO- 16)
Диапазон измерений температуры, °С	от -40 до +85	от -40 до +99	от -30 до +70	от -40 до +85	от -30 до +70
Диапазон измерений (показаний) относительной влажности, %	-	-	-	от 5 до 95 (от 0 до 100)	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,7 (в диапазоне от -30 до -20 °С не включ. и св. +40 до +60 °С включ.)	±0,5 (в диапазоне от -10 до +40 °С включ.) ±0,7 (в диапазоне от -30 до -10 °С не включ. и св. +40 до +60 °С включ.)	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,7 (в диапазоне от -30 до -20 °С не включ. и св. +40 до +60 °С включ.)	±0,45 (в диапазоне от 0 до +50 °С включ.) ±0,8 (в диапазоне св. +50 до +85 °С)	±0,45 (в диапазоне от 0 до +50 °С включ.) ±0,8 (в диапазоне св. +50 до +70 °С)
	±0,8 (в диапазоне от -40 до -30 °С не включ. и св. +60 до +85 °С)	±0,8 (в диапазоне от -40 до -30 °С не включ. и св. +60 до +80 °С включ.) ±1,0 (в диапазоне св. +80 до +99 °С)	±0,8 (в диапазоне св. +60 до +70 °С)	±0,95 (в диапазоне от -40 до 0 °С не включ.)	±0,95 (в диапазоне от -30 до 0 °С не включ.)
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %	-	-	-	±5,0 (в диапазоне от 5 до 20 % включ.) ±3,0 (в диапазоне св. 20 до 80 % включ.) ±5,0 (в диапазоне св. 80 до 95 %)

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИКС-8 (TRIX-8), ТРИКС-16 (TRIX-16)	ТРЕКС-8 (TREX-8)	ЮТРИКС-16 (UTRIX-16)	ХАКСО-8 (НАХО-8)	ЮХАДО- 16 (UHADO- 16)
Дискретность измерителя (при измерении и регистрации температуры), °С	0,1	0,1	0,1	0,1	0,1
Дискретность измерителя (при измерении и регистрации относительной влажности), %	-	-	-	0,1	0,1
Номинальное напряжение питания, В	3 (литий-диоксид марганцевая батарея LiMnO2)
Габаритные размеры, мм	86x54,5x8,6	86x54,5x8,6	93x54,5x8,6 (включая USB)	86x54,5x8,6	93x54,5x8,6
Длина измерительной (монтажной) части внешнего датчика температуры, мм	-	от 10 до 140	-	-	-
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм	-	от 3 до 5	-	-	-
Длина соединительного кабеля внешнего датчика температуры, мм	-	1500; 3000; 5000 (STX-50); 6000	-	-	-
Масса, г, не более	33	36 (без внешнего датчика температуры)	16 (ЮТРИКС-16Ф (UTRIX-16F)) 34 (ЮТРИКС-16Р (UTRIX-16R))	34	41

Наименование характеристики

Значение (в зависимости от модели)

ТРИКС-8

(TRIX-8),

ТРИКС-16 (TRIX-16)

ТРЕКС-8

(TREX-8)

ЮТРИКС-16

(UTRIX-16)

ХАКСО-8

(НАХО-8)

ЮХАДО-

(UНАDО-

16)

Рабочие условия эксплуатации:

- температура окружающей среды, °С;

- относительная влажность воздуха (при окружающей температуре +25 °С), %, не более

от -40 до +85

от -30 до +70

от -40 до +85

100 (без образования конденсата)

от -30 до +70

100 (без образования конденсата)

Элемент питания

фиксированный

фиксированный (для ЮТРИКС-16Ф (UTRIX-16F));

заменяемый (для ЮТРИКС-16Р (UTRIX-16R))

фиксированный

заменяемый

Средний срок службы, лет, не менее

2 (ЮТРИКС-

16Ф (ЦГЮХ-16F))

5 (ЮТРИКС-16Р (UTRK-

Таблица 4

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИД30-7 (TRID30-7)	ТРЕД30-16 (TRED30-16)	ЮТРИД-16 (UTRID-16)	ЮТРЕД-16 (UTRED-16)	ЮТРЕД30-16 UTRED30-16), ЮТРЕД30- WiFi (UTRED30-WiFi)
Диапазон измерений температуры, °С	от -30 до +60	от -40 до +99	от -30 до +60	от -40 до +99	от -40 до +99
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,8 (в диапазоне от -40 до -20 °С не включ. и св. +40 до +60 °C)	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,8 (в диапазоне от -40 до -20 °С не включ. и св. +40 до +70 °С включ.) ±1,2 (в диапазоне св. +70 до +99 °С)	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,7 (в диапазоне от -25 до -20 °С не включ. и св. +40 до +60 °С)	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,8 (в диапазоне от -40 до -20 °С не включ. и св.+40 до +70 °С включ.) ±1,2 (в диапазоне св. +70 до +99 °С)	±0,5 (в диапазоне от -20 до +40 °С включ.) ±0,8 (в диапазоне от -40 до - 20 °С не включ. и св. +40 до +70 °С включ.) ±1,2 (в диапазоне св. +70 до +99 °С)
Дискретность измерителя (при измерении и регистрации температуры), °С	0,1	0,1	0,1	0,1	0,1
Номинальное напряжение питания, В	3 (литий-диоксид марганцевая батарея LiMnO2)				5 (через разъем micro USB) или 3 (2 батарейки типа AAA)
Габаритные размеры, мм	93x54,5x8,6	93x54,5x8,6	93x54,5x8,6 (включая USB)	93x54,5x8,6 (включая USB)	141x72x18
Длина измерительной (монтажной) части внешнего датчика температуры, мм	-	от 10 до 140	-	от 10 до 140	от 10 до 140

Наименование характеристики

Значение (в зависимости от модели)

ТРИД30-7

(TRID30-7)

ТРЕД30-16

(TRED30-16)

ЮТРИД-16

(UTRID-16)

ЮТРЕД-16

(UTRED-16)

ЮТРЕД30-16

UTRED30-16),

ЮТРЕД30-

WiFi

(UTRED30-WiFi)

Диаметр измерительной (монтажной) части внешнего датчика температуры,

мм

от 3 до 5

Длина соединительног о кабеля внешнего датчика температуры,

мм

1500; 3000;

5000 (STX-50);

6000

1500; 3000;

5000 (STX-50);

6000

1500; 3000;

5000 (STX-

50); 6000

Масса, г, не более

43 (ТРИД30-7Ф

(TRID30-7F))

41 (ТРИД30-7Р (TRID30-7R))

43 (ТРЕД30-

16Ф (TRED30-16F))

41 (ТРЕД30-16Р (TRED30-16R)) (без внешнего датчика температуры)

41 (ЮТРИД-

16Ф (UTRID-16F))

39 (ЮТРИД-16Р (UTRID-

16R))

41 (ЮТРЕД-16Ф (UTRED-16F))

39 (ЮТРЕД-

16Р (UTRKD-

16R)) (без внешнего датчика температуры)

158 (без внешнего датчика температур ы и с батареями ААА)

134 (без внешнего датчика температур ы и батареек ААА)

Рабочие условия эксплуатации:

- температура окружающей среды, °С;
- относительная влажность воздуха (при окружающей температуре +25 °С), %, не более

от-30 до +60

от -30 до +60

Наименование характеристики

Значение (в зависимости от модели)

ТРИД30-7

(TRID30-7)

ТРЕД30-16

(TRED30-16)

ЮТРИД-16

(UTRID-16)

ЮТРЕД-16

(UTRED-16)

ЮТРЕД30-16

UTRED30-16),

ЮТРЕД30-

WiFi

(UTRED30-WiFi)

Элемент питания

фиксированный

(для ТРИД30-7Ф (TRID30-7F)); заменяемый (для ТРИД30-7Р (TRID30-7R))

фиксированный

(для ТРЕД30-16Ф (TRED30-16F));

заменяемый

(для ТРЕД30-16Р (TRED30-16R)

фиксированный

(для ЮТРИД-16Ф (UTRID-16F)); заменяемый (для ЮТРИД-16Р (UTRID-16R))

фиксированный (для ЮТРЕД-16Ф (UTRED-16F)); заменяемый (для ЮТРEД-16Р (UTRED-16R))

заменяемый

Средний срок службы, лет, не

менее

2 (с фиксированным элементом питания)

5 (с заменяемым элементом питания)

Таблица 5

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИЛ-8 (TRIL-8)	ТРЕЛ-8 (TREL-8)	ЮТРЕЛ-16 (UTREL-16)	ТРЕЛ30-16 (TREL30-16)	ЮТРЕЛ30-16 (UTREL30-16), ЮТРЕЛ30-МН (UTREL30-WiFi)
Диапазон измерений температуры, °С	от -80 до +40	от -90 до +40	от -90 до +40	от -90 до +40	от -90 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±1,0 (в диапазоне от -30 до +20 °С включ.) ±1,2 (в диапазоне от -45 до -30 °С не включ. и св. +20 до +40 °С)	±1,0 (в диапазоне от -30 до +20 °С включ.) ±1,2 (в диапазоне от -45 до -30 °С не включ. и св. +20 до +40 °С)	±0,5 (в диапазоне от -20 до +10 °С включ.) ±0,7 (в диапазоне от -50 до -20 °С не включ. и св. +10 до +30 °С включ.)	±0,5 (в диапазоне от -20 до +10 °С включ.) ±0,7 (в диапазоне от -50 до -20 °С не включ. и св. +10 до +30 °С включ.)	±0,5 (в диапазоне от -20 до +10°С включ.) ±0,7 (в диапазоне от -50 до -20 °С не включ. и св. +10 до +30 °С включ.)
	±1,7 (от -80 до -45 °С не включ.)	±1,7 (от -80 до -45 °С не включ.	±1,0 (в диапазоне от -80 до -50 °С не включ. и св. +30 до +40 °С)	±1,0 (в диапазоне от -80 до -50 °С не включ. и св. +30 до +40 °С)	±1,0 (в диапазоне от -80 до -50 °С не включ. и св. +30 до +40 °С)
		±2,0 (в диапазоне от -90 до -80 °С не включ.)	±1,8 (в диапазоне от -90 до -80 °С не включ.)	±1,8 (в диапазоне от -90 до -80 °С не включ.)	±1,8 (в диапазоне от -90 до -80 °С не включ.)
Дискретность измерителя (при измерении и регистрации температуры), °С	0,1	0,1	0,1	0,1	0,1
Номинальное напряжение питания, В	3,6 (низкотемпера турная литиевая батарея)	3 (литий-диоксид марганцевая батарея LiMnO2)			5 (через разъем micro USB) или 3 (2 батарейки типа AAA)
Г абаритные размеры, мм	86x54,5x8,6	86x54,5x8,6	93x54,5x8,6 (включая USB)	93x54,5x8,6	141x72x18

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИЛ-8 (TRIL-8)	ТРЕЛ-8 (TREL-8)	ЮТРЕЛ-16 (UTREL-16)	ТРЕЛ30-16 (TREL30-16)	ЮТРЕЛ30-16 (UTREL30-16), ЮТРЕЛ30-МН (UTREL30-WiFi)
Длина
измерительной (монтажной)		22; 65	22; 65	22; 65	22; 65
части внешнего		22; 65	22; 65	22; 65	22; 65
датчика
температуры, мм
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм	-	5	5	5	5
Длина соединительного кабеля		500; 1500; 3000; 5000 (STX-50); 6000	500; 1500; 3000;	500; 1500;	500; 1500; 3000;
внешнего датчика температуры, мм		500; 1500; 3000; 5000 (STX-50); 6000	5000 (STX-50); 6000	3000; 5000 (STX-50); 6000	5000 (STX-50); 6000
внешнего датчика температуры, мм			5000 (STX-50); 6000	3000; 5000 (STX-50); 6000	5000 (STX-50); 6000
Масса, г, не			41 (ЮТРЕЛ-16Ф	43 (ТРEЛ30-16Ф	158 (без
более			(UTREL-16F))	(TREL30-16F))	внешнего
					датчика
					температуры и с батареями ААА)
	33	34	39 (ЮТРЕЛ-16Р (UTREL-16R))	41 (ТРEЛ30-16Р	134 (без
			(без внешнего	(TREL30-16R))	внешнего
			датчика	(без внешнего	датчика
			температуры)	датчика	температуры и
				температуры)	батареек ААА)
Рабочие условия эксплуатации: - температура окружающей среды, °С;	от -80 до +40	от -30 до +60	от -30 до +60	от -30 до +60	от -30 до +60
- относительная		(измеритель)	(измеритель)	(измеритель)	(измеритель)
влажность		от -90 до +40	от -90 до +40	от -90 до +40	от -90 до +40
воздуха (при		(выносной	(выносной	(выносной	(выносной
окружающей		датчик)	датчик	датчик)	датчик)
температуре +25 °С), %, не более	95	95	95	95	95

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТРИЛ-8 (TRIL-8)	ТРЕЛ-8 (TREL-8)	ЮТРЕЛ-16 (UTREL-16)	ТРЕЛ30-16 (TREL30-16)	ЮТРЕЛ30-16 (UTREL30-16), ЮТРЕЛЗО-WiFi (UTREL30-WiFi)
Элемент питания	фиксированный	фиксированный	фиксированный (для ЮТРЕЛ-16Ф (UTREL-16F)); заменяемый (для ЮТРЕЛ-16Р (UTREL-16R))	фиксированный (для ТРEЛ-16Ф (TREL30-16F)); заменяемый (для ТРЕЛ-16Р (TREL30-16R))	заменяемый
Средний срок службы, лет, не менее	0,125 (не менее 1000 ч при температуре -80 °С)	2	2 (с незаменяемым элементом питания) 5 (с заменяемым элементом питания)		5

Знак утверждения типа

наносится на корпус измерителя с помощью наклейки и на титульный лист Руководства по эксплуатации и/или паспорт измерителя типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель-регистратор температуры	LogTag (модель в соответствии с заказом)	1 шт.
Выносной датчик температуры (только для моделей с выносным датчиком)	в соответствии с заказом	1 шт.
Интерфейс	LogTag LTI/USB (тип А) / LTI-HID / LTI-WiFi / LTI-WM-WiFi	1 шт.⁽¹⁾,⁽²⁾
Руководство по эксплуатации (на русском языке)	-	1 экз.⁽¹⁾
Паспорт	-	1 экз.
Защитный бокс для погружения в жидкость	-	1 шт.⁽²⁾
Примечания: ⁽¹⁾ - на партию изделий, поставляемых в один адрес; ⁽²⁾ - по дополнительному заказу.

Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям-регистраторам температуры LogTag (ЛогТэг)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Стандарт предприятия на измерители-регистраторы температуры LogTag (ЛогТэг) фирмы-изготовителя «Log Tag North America Inc.», США.

Правообладатель

Log Tag North America Inc., США

Адрес: 10 Millpond Drive, unit 10 Lafayette, NJ 07848

Тел.: +64 9 444 5881

Web -сайт: www.l ogtagrecorders. com

Изготовитель

Log Tag North America Inc., США

Адрес: 10 Millpond Drive, unit 10 Lafayette, NJ 07848

Тел.: +64 9 444 5881

Web-сайт: www.logtagrecorders.com

Производственные площадки:

Moonpo Development Limited, Гонконг Юридически адрес и адрес места осуществления деятельности: Flat 4-7, 1/F, Wah Yiu Industrial Centre, 30-32 Au Pui Wan Street, Fotan, N.T., Hong Kong.

Moonpo Development (Vietnam) Limited, Вьетнам

Юридический адрес и адрес места осуществления деятельности: Lot CN01, Dong Van IV

Industrial Park, Dai Cuong Commune, Kim Bang District, Ha Nam Province, Vietnam.

Techsen Electronics (Shenzhen) Co., Ltd, Китай

Адрес места осуществления деятельности: Tong Fu Yu Industrial Zone, Block No. 8, Jinghong Road, Shajing Town, Baoan, Shezhen, Guangdong, China.

Юридический адрес: No.28/28-1, Xiangxing Road, ShaJing, Baoan District, Shezhen, Guang-dong Province, China.

Испытательный центр

научно-

Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87453-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ямбургское ЛПУ МГ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ямбургское ЛПУ МГ (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения. ИВК включает в себя специализированное программное обеспечение «АльфаЦЕНТР», каналообразующую аппаратуру, сервер синхронизации времени, сервер баз данных (БД) и автоматизированные рабочие места (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;
- средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

- периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;
- автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;
- хранение не менее 3,5 лет результатов измерений и журналов событий;
- автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;
- перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;
- формирование отчетных документов;
- ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;
- конфигурирование и параметрирование технических средств ИВК;
- сбор и хранение журналов событий счетчиков;
- ведение журнала событий ИВК;
- синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;
- аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;
- самодиагностику с фиксацией результатов в журнале событий;
- дистанционный доступ к компонентам АИИС КУЭ.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

- посредством локальной вычислительной сети для передачи данных от сервера БД на АРМ;
- посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД на АРМ;
- посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы.

Информация о средствах измерения, при необходимости, передается в виде электронного документа XML в формате 80030. Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

- посредством интерфейса RS-485, телефонной линии и модемов SHDSL для передачи данных от счетчиков до ИВК;
- посредством спутникового канала связи (основной канал) и телефонных каналов ТЧ связи, сети сотовой связи GSM каналов (резервные каналы) для передачи данных от уровня ИИК до уровня ИВК;
- посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера БД на АРМ;
- посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы и/или АРМ (основной канал);

- посредством спутникового канала для передачи данных от уровня ИВК во внешние системы и/или АРМ (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя сервер синхронизации времени, часы Сервера БД и счетчиков. Сервер БД получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени. Синхронизация часов Сервера БД с сервером синхронизации времени происходит при расхождении более чем на ±1 с. Сличение времени часов счетчиков с временем часов Сервера БД осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов Сервера БД ±1 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 19.002-2022 в виде цифро-буквенного обозначения наносится в формуляр.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	ac_metrology.dll
Номер версии (идентификационный номер) программного обеспечения	не ниже 12.1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

ПС 110 кВ Ямбург,

ЗРУ-10 кВ, 1СШ 10 кВ, яч.8

ТОЛ 10

Кл.т. 0,5

Ктт = 400/5

Рег. № 7069-79

НАМИ-10

Кл.т. 0,2 Ктн = 10000/100

Рег. № 11094-87

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

ССВ-1Г

Рег. № 58301-14;

Сервер

БД

ПС 110 кВ Ямбург, ЗРУ-10 кВ, 1СШ 10 кВ, яч.10

ТОЛ 10

Кл.т. 0,5

Ктт = 300/5

Рег. № 7069-79

НАМИ-10

Кл.т. 0,2 Ктн = 10000/100

Рег. № 11094-87

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

ПС 110 кВ Ямбург, ЗРУ-10 кВ, 2СШ 10 кВ, яч.19

ТОЛ 10

Кл.т. 0,5

Ктт = 400/5

Рег. № 7069-79

НАМИ-10

Кл.т. 0,2 Ктн = 10000/100

Рег. № 11094-87

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

ПС 110 кВ Ямбург, ЗРУ-10 кВ, 2СШ 10 кВ, яч.21

ТОЛ 10

Кл.т. 0,5

Ктт = 400/5

Рег. № 7069-79

НАМИ-10

Кл.т. 0,2 Ктн = 10000/100

Рег. № 11094-87

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-06

Примечания:

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2,при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.
2 Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 -

ИК в

ИК №№	cos ф	Ъ< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
ИК №№	cos ф	5wo^A %	5wo^P %	5wo^A %	5wo^P %	5wo^A %	5wo^P %
1, 2, 3, 4	0,50	±5,3	±2,6	±2,7	±1,4	±1,9	±1,1
	0,80	±2,8	±4,3	±1,5	±2,3	±1,1	±1,6
	0,87	±2,4	±5,4	±1,3	±2,8	±0,9	±2,0
	1,00	±1,7	-	±0,9	-	±0,7	-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№	cos ф	К< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
ИК №№	cos ф	6wa %	6w^p %	6wa %	6w^p %	6wa %	6w^p %
1, 2, 3, 4	0,50	±5,3	±2,9	±2,8	±2,0	±2,0	±1,7
	0,80	±2,9	±4,6	±1,6	±2,6	±1,2	±2,1
	0,87	±2,5	±5,5	±1,4	±3,1	±1,1	±2,4
	1,00	±1,7	-	±1,0	-	±0,8	-
Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с Примечание: I5 - сила тока 5% относительно номинального тока ТТ; I20 - сила тока 20% относительно номинального тока ТТ; I100 - сила тока 100% относительно номинального тока ТТ; I120 - сила тока 120% относительно номинального тока ТТ; 1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ; 5wga - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии; 6wg^P - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии; 6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; 6w^p - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	4
Нормальные условия: - ток, % от Ком - напряжение, % от ином - коэффициент мощности cos ф температура окружающего воздуха для счетчиков, °С:	от 5 до 120 от 99 до 101 0,5 инд. - 1,0 - 0,8 емк. от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - ток, % от Ком - напряжение, % от ином - коэффициент мощности cos ф температура окружающего воздуха, °C: - для ТТ и ТН - для счетчиков - для сервера	от 5 до 120 от 90 до 110 0,5 инд. - 1,0 - 0,8 емк. от -40 до +40 от 0 до +40 от +15 до +25

Продолжение таблицы 5

1	2
Период измерений активной и реактивной средней мощности и приращений электрической энергии, мин	30
Период сбора данных со счетчиков электрической энергии, мин	30
Формирование XML-файла для передачи внешним системам	Автоматическое
Формирование базы данных с указанием времени измерений и времени поступления результатов	Автоматическое
Глубина хранения информации Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	100
Сервер ИВК:
- хранение результатов измерений и информации состояний	3,5
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервный сервер с установленным специализированным ПО;
- резервирование каналов связи между уровнями ИИК и ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

-счётчика, с фиксированием событий:

- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.

- ИВК, с фиксированием событий:

- даты начала регистрации измерений;
- перерывы электропитания;
- программные и аппаратные перезапуски;
- установка и корректировка времени;
- переход на летнее/зимнее время;
- нарушение защиты ИВК;
- отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита информации на программном уровне:
- результатов измерений при передаче информации (возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на Сервер БД.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра АУВП.411711.066.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ямбургское ЛПУ МГ. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	ТОЛ 10	8
Трансформаторы напряжения	НАМИ-10	2
Счетчики	A1802RALQ-P4GB-DW-4	4
ПО ИВК	АльфаЦЕНТР	1
Сервер синхронизации времени	ССВ-1Г	1
Формуляр	АУВП.411711.066.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ямбургское ЛПУ МГ». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016 г.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Адрес: 460000, Российская Федерация, г. Оренбург, ул. Терешковой, д. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

Е-mail: info@of.energo.gazprom.ru.

Изготовитель

ИНН 7736186950

Адрес: 460000, Российская Федерация, г. Оренбург, ул. Терешковой, д. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

Е-mail: info@of.energo.gazprom.ru.

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60 E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1 Регистрационный № 87454-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ПАО «Контур» Великий Новгород

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета

электрической энергии и мощности ПАО «Контур» Великий Новгород (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии и мощности, автоматизированного сбора, обработки, хранения и отображения полученной информации.

Описание средства измерений

АИИС КУЭ решает следующие задачи:

- автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут (30-минутные приращения электроэнергии) и нарастающим итогом на начало расчетного периода (далее - результаты измерений), используемое для формирования данных коммерческого учета;
- формирование данных о состоянии средств измерений;
- периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений;
- хранение результатов измерений и данных о состоянии средств измерений в стандартной базе данных в течение не менее 3,5 лет;
- сбор и обработка данных от смежных АИИС КУЭ;
- обеспечение ежесуточного резервирования базы данных на внешних носителях информации;
- разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;
- обработку, формирование и передачу результатов измерений и данных о состоянии средств измерений в XML-формате по электронной почте организациям-участникам оптового рынка электрической энергии с электронной подписью;
- передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии;

- обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройку параметров АИИС КУЭ;
- ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии и в режиме измерений реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.
2- й уровень - уровень информационно-вычислительный комплекс (далее - ИВК) включает в себя сервер центра сбора и обработки данных АО «ЭСК» (далее сервер), устройство синхронизации системного времени (УССВ-2), технические средства приема-передачи данных (каналообразующая аппаратура), программное обеспечение ПО «АльфаЦентр».

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S² - P²)^0,5.

Для обеспечения единого времени на средствах измерений, влияющих на процесс измерения количества электрической энергии и мощности (счетчики, сервер), предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC (SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является устройство синхронизации времени УССВ-2, синхронизирующее собственную шкалу времени со шкалой времени UTC (SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

УССВ-2 ежесекундно посылает метку точного времени на сервер и при расхождении времени более чем на 2 секунды программное обеспечение УССВ-2 производит синхрониза-цию часов сервера.

Сервер не реже одного раза в сутки опрашивает счетчики уровня ИИК, при расхождении времени сервера и счетчиков более чем на 2 секунды происходит коррекция часов счетчиков.

Факт каждой коррекции регистрируется в журнале событий счетчиков и сервера.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ). Заводской номер в виде цифрового обозначения установлен в технической документации. Нанесение знака поверки и заводского номера на средство измерений не предусмотрено.

Программное обеспечение

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	12.1.0.0
Цифровой идентификатор ac metrology.dll	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (далее - ИК) АПИС КУЭ и их метрологические характеристики

Номер и наименование ИК		тт	TH	Счетчик электрической энергии	УССВ-2/ Сервер	Вид электрической энергии	Метрологические характеристики ИК
Номер и наименование ИК		тт	TH	Счетчик электрической энергии	УССВ-2/ Сервер	Вид электрической энергии	Г раницы допускаемой основной относительной погрешности, (±5), %	Г раницы допускаемой относительной погрешности в рабочих условиях(±5), %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ Базовая, КРУН-6 кВ, 7 с.ш. 6 кВ, ф. 79	ТЛМ-10 1000/5 0,5 Per. № 2473-69	НТМИ-6-66 6000/100 0,5 Per. №2611-70	СЭТ-4ТМ.03М.01 1ном (1макс) = 5 (10) А Сном = Зх(57,7-115) / (100-200) В класс точности: по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12	УССВ-2, Per. № 54074-13/ ПЭВМ (IBM совместимый компьютер) с ПО «АльфаЦентр»	Активная Реактивная	з,о 4,6	з,з 5,6
2	ПС 110 кВ Базовая, КРУН-6 кВ, 5 с.ш. 6 кВ, ф. 73	ТЛМ-10 1000/5 0,5 Per. № 2473-69	НАМИ-10-95 УХЛ2 6000/100 0,5 Per. №20186-05	СЭТ-4ТМ.03М.01 1ном (1макс) = 5 (10) А Сном = Зх(57,7-115) / (100-200) В класс точности: по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12		Активная Реактивная	з,о 4,6	3,3 5,6

Продолжение таблицы 2

ПС 110 кВ

Базовая,

КРУН-6 кВ,

8 с.ш. 6 кВ, ф. 74

ТЛМ-10

1000/5

0,5

Per. № 2473-69

НАМИ-10-95

УХЛ2

6000/100

0,5

Per. №20186-05

СЭТ-4ТМ.03М.01 1ном (Тмакс) = 5 (10) А Сном = Зх(57,7-115) / (100-200) В класс точности: по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12

УССВ-2, Per. № 54074-13/ ПЭВМ (IBM совместимый компьютер) с ПО «АльфаЦентр»

Активная

Реактивная

з,о

4,6

з,з

5,6

ПС 110 кВ

Базовая,

КРУН-6 кВ,

8 с.ш. 6 кВ, ф. 70

ТЛМ-10

600/5

0,5

Per. № 2473-69

НАМИ-10-95

УХЛ2 6000/100

0,5

Per. №20186-05

СЭТ-4ТМ.03М.01

1ном (1макс) = 5 (10) А

Сном = Зх(57,7-115) / (100-200) В

класс точности:

по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12

Активная

Реактивная

з,о

4,6

з,з

5,6

ПС 110 кВ

Базовая,

КРУН-6 кВ,

6 с.ш. 6 кВ, ф. 66

ТЛМ-10

1000/5

0,5

Per. № 2473-69

НАМИ-10-95

УХЛ2

6000/100

0,5

Per. №20186-05

СЭТ-4ТМ.03М.01

1ном (1макс) = 5 (10) А

Сном = Зх(57,7-115) / (100-200) В

класс точности:

по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. № 36697-12

Активная

Реактивная

з,о

4,6

з,з

5,6

Продолжение таблицы 2

ТП-1 6 кВ,

РУ-0,4 кВ,

ЩР 0,4 кВ

Т-0,66 УЗ

300/5

0,5S

Per. №71031-18

Меркурий 236 ART-03 PQRS 1ном (Тмакс) = 5 (10) A

Пном = 3x230/400 В

класс точности:

по активной энергии - 0,5 S по реактивной энергии - 1,0 Per. №47560-11

УССВ-2, Per. № 54074-13/ ПЭВМ (IBM совместимый компьютер) с ПО «АльфаЦентр»

Активная

Реактивная

2,2

4,1

Примечания

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электрической энергии на интервале времени 30 минут.
3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от I_H0M coscp = 0,8 инд.
4 Допускается замена ТТ, TH, счетчиков, У ССВ-2 на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АНИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АНИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АНИС КУЭ как его неотъемлемая часть.
5 Пределы допускаемой абсолютной погрешности часов всех компонентов системы относительно национальной шкалы координированного времени UTC (SU) ±5 с.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	6
Нормальные условия: параметры сети:
- напряжение, % от Uном	от 99 до 101
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	0,9 инд.
- частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +20 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
коэффициент мощности:
- COSф	от 0,5 до 1,0
- simp	от 0,5 до 0,87
частота, Гц	от 49,6 до 50,4
температура окружающей среды для:
- ТТ, ТН, счетчиков, °С	от +5 до +30
- УССВ-2, сервера БД, °С	от +15 до +25
Среднее время наработки на отказ, ч, не менее
- счётчиков СЭТ-4ТМ.03М	165000
- счётчик Меркурий 236	220000
- трансформаторов тока	400000
- трансформаторов напряжения	400000
- УССВ-2	35000
Глубина хранения информации: - счетчики: тридцатиминутный профиль нагрузки в
двух направлениях, сут, не менее	45
- сервер: хранение результатов измерений и информации состояний средств измерений, лет, не
менее	3,5

Надежность системных решений:

Защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

Резервирование каналов связи:

а) организованы два канала связи между уровнями ИИК и ИВК по GSM-сети.

Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии:

- попыток несанкционированного доступа;
- связи со счетчиком, приведшей к каким-либо изменениям данных;
- коррекции текущих значений времени и даты;
- отсутствия напряжения при наличии тока в измерительных цепях;
- перерывов питания;
- самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- клемм вторичных обмоток трансформаторов тока, напряжения;

- промежуточных клеммников вторичных цепей тока и напряжения;

- испытательных клеммных коробок;

- сервера.

б) защита информации на программном уровне:

- установка паролей на счетчиках электрической энергии;

- установка пароля на сервер;

- возможность использования цифровой подписи при передаче.

Знак утверждения типа наносится

на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы напряжения	НТМИ -6-66	1
Трансформаторы напряжения	НАМИ-10-95	3
Трансформаторы тока	ТЛМ-10	10
Трансформаторы тока	Т-0,66 У3	3
Счетчики электрической энергии	СЭТ-4ТМ.03М.01	5
Счетчики электрической энергии	Меркурий 236 ART-03 PQRS	1
У стройство синхронизации системного времени	УССВ-2	1
Программное обеспечение	ПО «АльфаЦЕНТР»	1
Паспорт	02/22.01.000 ПС	1
П р и м е ч а н и е - В комплект поставки входит также техническая документация на комплектующие средства измерений

Сведения о методиках (методах) измерений

приведены в документе 58317473.411711.2208-01.МИ «Методика измерений активной и реактивной электрической энергии и мощности при помощи системы автоматизированной информационноизмерительной коммерческого учета электрической энергии и мощности ПАО «Контур» Великий Новгород. Свидетельство об аттестации № 12-RA.RU.311468-2022 от 30.08.2022, выданное Обществом с ограниченной ответственностью «Оператор коммерческого учета», аттестат аккредитации № RA.RU.311468 от 21.06.2016.

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Энергосбытовая компания Кировского завода» (АО «ЭСК») ИНН 7805465749

Адрес: 198097, г. Санкт-Петербург, пр. Стачек, д. 47, литера О, пом. 1-Н, каб. 401 Телефон: 8 (812) 302-60-12

Факс: 8 (812) 326-56-33

Web-сайт: www.eskzgroup.ru

Е-mail: office@es.kzgroup.ru

Изготовители

Акционерное общество «Энергосбытовая компания Кировского завода» (АО «ЭСК») ИНН 7805465749

Адрес: 198097, г. Санкт-Петербург, пр. Стачек, д. 47, литера О, пом. 1-Н, каб. 401 Телефон: 8 (812) 302-60-12

Факс: 8 (812) 326-56-33

Web-сайт: www.eskzgroup.ru

Е-mail: office@es.kzgroup.ru

Испытательный центр

ИНН 7809018702

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

Лист № 1 Регистрационный № 87455-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы ТТ/ТН

Назначение средства измерений

Анализаторы ТТ/ТН (далее по тексту - анализаторы) предназначены для измерений и вычисления характеристик измерительных и силовых трансформаторов тока путем измерений электрического сопротивления постоянному току, коэффициента трансформации, угла фазового сдвига масштабного преобразования синусоидального тока.

Описание средства измерений

Принцип действия анализаторов заключается в формировании испытательных сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого трансформатора. При этом аналоговые сигналы напряжения и силы тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим алгоритмам и результаты измерений отображаются на жидкокристаллическом дисплее в цифровом и графическом виде.

Полученные результаты измерений отображаются на дисплее анализатора, сохраняются во встроенной памяти или передаются через коммуникационный интерфейс USB на внешний персональный компьютер.

Управление процессами измерений осуществляется встроенным микропроцессором. Анализаторы могут работать в ручном и автоматическом режимах.

Анализаторы применяются при пуско-наладочных работах и комплексном техническом обслуживании защитных и измерительных трансформаторов тока электрических подстанций.

Анализаторы измеряют и вычисляют следующие характеристики трансформаторов тока: коэффициент трансформации и полярность; сопротивление обмоток; кривые намагничивания; токовая и угловая погрешности; нагрузка вторичных обмоток; предельная кратность вторичных обмоток для защиты (полная погрешность) и коэффициент безопасности приборов вторичных обмоток для измерений. Кроме этого анализаторы проводят размагничивание трансформаторов тока.

Основные узлы анализаторов: генераторы напряжения и силы переменного тока, АЦП, микропроцессор, устройство управления, схема интерфейсов, блок питания, графический дисплей.

Конструктивно анализаторы выполнены в переносных корпусах, имеющих ручку для переноски.

На лицевой панели расположены: жидкокристаллический дисплей, поворотнонажимная ручка, разъемы для подключения измерительных кабелей и принтер.

На боковой панели расположены: разъемы интерфейса связи USB, разъем сети питания, выключатель питания, предохранитель, клемма заземления.

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1. Обозначение места нанесения заводских номеров представлено на рисунке 2.

Пломбирование анализаторов ТТ/ТН не предусмотрено.

Место нанесения заводских номеров - на табличке технических данных на боковой панели корпуса; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

Место нанесения знака поверки

Рисунок 1 - Общий вид анализаторов ТТ/ТН и обозначение места нанесения знака поверки

Место нанесения заводских номеров

Рисунок 2 - Общий вид анализаторов ТТ/ТН и обозначение места нанесения заводских номеров

Программное обеспечение

Встроенное ПО (микропрограмма) анализаторов реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) анализаторов предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.9.5.3
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений электрического сопротивления постоянному току, Ом	от 0 до 1
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом	±(0,001-R+0,001)
Диапазон измерений коэффициента трансформации	от 1 до 20000
Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %	±0,15
Диапазон измерений угла фазового сдвига масштабного преобразования синусоидального тока, '	от -180 до +180
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига масштабного преобразования синусоидального тока, '	±9
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом

Таблица 3 - Общие технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220
- частота переменного тока, Г ц	50
Габаритные размеры (длинахширинахвысота), мм, не более	340x150x300
Масса, кг, не более	9
Рабочие условия измерений: - температура окружающего воздуха, °С	от -20 до +40
- относительная влажность воздуха, %	до 95
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10 000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор ТТ/ТН	-	1 шт.
Комплект кабелей	-	1 шт.
Предохранители	-	5 шт.
Программное обеспечение HAOMAI	-	1 шт.
Сумка для переноски	-	1 экз.
Кейс для транспортировки	-	1 шт. ¹⁾
Руководство по эксплуатации	-	1 экз.
Примечание - ¹⁾ - опция

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации в разделе 2 «Интерфейс пользователя и методы работы».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Стандарт предприятия.

Правообладатель

Фирма «HAOMAI ELECTRIC POWER AUTOMATION CO., LTD», Китай

Адрес: HAOMAI Building, Wudayuan Road, Donghu Development Zone, Wuhan, 430074, Hubei Province, China

Изготовители

Фирма «HAOMAI ELECTRIC POWER AUTOMATION CO., LTD», Китай

Адрес: HAOMAI Building, Wudayuan Road, Donghu Development Zone, Wuhan, 430074, Hubei Province, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

ИНН 9724050186

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Лист № 1 Регистрационный № 87456-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (ОАО «НК «Янгпур»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» (ОАО «НК «Янгпур») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «РН-Энерго», сервер сетевой организации, программный комплекс (ПК) «Энергосфера», автоматизированные рабочие места (АРМ), устройства синхронизации времени (УСВ), источник точного времени (ИТВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Для измерительного канала (ИК) № 3 цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер сетевой организации, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и передача на сервер ООО «РН-Энерго» в виде xml-файлов.

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ООО «РН-Энерго», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Дополнительно сервер ООО «РН-Энерго» может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

Передача информации от сервера ООО «РН-Энерго» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера ООО «РН-Энерго», часы сервера сетевой организации, ИТВ и УСВ. В качестве ИТВ используется ЭКОМ-3000 со встроенным GPS-приемником, обеспечивающим синхронизацию с единым координированным временем UTC. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера ООО «РН-Энерго» с УСВ осуществляется не реже 1 раза в сутки, корректировка часов сервера ООО «РН-Энерго» производится при расхождении показаний более ±1 с.

Сравнение показаний часов сервера сетевой организации с ИТВ осуществляется не реже 1 раза в сутки, корректировка часов сервера сетевой организации производится при расхождении показаний более ±1 с.

Сравнение показаний часов счетчика для ИК № 3 с часами сервера сетевой организации осуществляется во время сеанса связи (не реже 1 раз в сутки), корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сетевой организации более ±1 с.

Сравнение показаний часов остальных счетчиков с часами сервера ООО «РН-Энерго» осуществляется во время сеанса связи (не реже 1 раз в сутки), корректировка часов счетчиков производится при расхождении более ±1 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид элек-тро-энер-гии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ/ итв	Сервер	Вид элек-тро-энер-гии	Г раницы допускаемой основной относительной погрешности (±6), %	Г раницы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ВЛ-10 кВ КУВ-3/1, Оп.1,ПСС-1 10 кВ	ТОЛ-СВЭЛ-Ю Кл.т. 0,5S 300/5 Per. № 70106-17 Фазы: А; В; С	ЗНОЛП-СВЭЛ-ЮМ Кл.т. 0,5 ЮООО/х/З/ЮО/х/З Per. № 67628-17 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 64242-16	Сервер ООО «PH- Энерго»	Активная Реактивная	1,3 2,5	3,3 5,6
2	ВЛ-10 кВ КУВ-3/2, Оп 1,ПСС- 2 10 кВ	ТОЛ-СВЭЛ-Ю Кл.т. 0,5S 300/5 Per. № 70106-17 Фазы: А; В; С	ЗНОЛП-СВЭЛ-ЮМ Кл.т. 0,5 Ю000/^3/Ю0/л/3 Per. № 67628-17 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 64242-16	Сервер ООО «PH- Энерго»	Активная Реактивная	1,3 2,5	3,3 5,6
3	ПС 35 кВ Северный купол, КРУН-6 кВ, яч. 17	ТОЛ-СВЭЛ-Ю Кл.т. 0,5S 100/5 Per. № 42663-09 Фазы: А; С	НТМИ-6-66 Кл.т. 0,5 6000/100 Per. №2611-70 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-12	эком-зооо Per. № 17049-14	Сервер сетевой организации	Активная Реактивная	1,1 2,3	з,о 4,7

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
4	ВБУ 6 кВ, Оп. 229, Отпайка ВЛ-6 кВ	ТПЛ-Ю-М Кл.т. 0,5 100/5 Per. №47958-16 Фазы: А; С	ЗНОЛ.06-6 Кл.т. 0,5 6000/л/3/100/л/3 Per. №46738-11 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 64242-16	Сервер ООО «PH- Энерго»	Активная Реактивная	1,3 2,5	3,2 5,5
5	КТПНУ-63 6 кВ, РУ-0,4 кВ, Ввод-0,4 кВ	ТОП-0,66 Кл.т. 0,5S 100/5 Per. №47959-16 Фазы: А; В; С	-	ПСЧ-4ТМ.05МК.04 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 64242-16	Сервер ООО «PH- Энерго»	Активная Реактивная	1,0 2,1	3,2 5,5
Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

1. В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ПК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для ПК № 4 для тока 5 % от 1ном, для остальных ПК - для тока 2 % от 1ном; coscp = 0,8инд.
4. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ, НТВ на аналогичные утвержденных типов, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АПИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	5
Нормальные условия: параметры сети:
напряжение, % от Сном	от 95 до 105
ток, % от 1ном
для ИК № 4	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
ток, % от 1ном
для ИК № 4	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +30
температура окружающей среды в месте расположения серверов, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для ИТВ:
среднее время наработки на отказ, ч, не менее	100000
среднее время восстановления работоспособности, ч	24
для серверов:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков:
тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для серверов: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТОЛ-СВЭЛ-10	8
Трансформаторы тока проходные	ТПЛ-10-М	2
Трансформаторы тока опорные	ТОП-0,66	3
Трансформаторы напряжения	ЗНОЛП-СВЭЛ-10М	6
Трансформаторы напряжения	НТМИ-6-66	1
Трансформаторы напряжения заземляемые	ЗНОЛ.06-6	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	4

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	1
Устройства сбора и передачи данных	ЭКОМ-3000	1
Устройство синхронизации времени	УСВ-3	1
Сервер ООО «РН-Энерго»	-	1
Сервер сетевой организации	-	1
Методика поверки	-	1
Формуляр	РНЭН.000001.01.1.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «РН-Энерго» (ОАО «НК «Янгпур»)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго») ИНН 7706525041

Адрес: 143440, Московская обл., г.о. Красногорск, д. Путилково, территория Гринвуд, стр. 23, эт. 2, пом. 129

Телефон: (495) 777-47-42

Факс: (499) 576-65-96

Web-сайт: www.rn-energo.ru

E-mail: rn-energo@rn-energo.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго»)

ИНН 7706525041

Адрес: 143440, Московская обл., г.о. Красногорск, д. Путилково, территория Гринвуд, стр. 23, эт. 2, пом. 129

Телефон: (495) 777-47-42

Факс: (499) 576-65-96

Web-сайт: www.rn-energo.ru

E-mail: rn-energo@rn-energo.ru

Лист № 9

Всего листов 9

Испытательный центр

Общество с ограниченной ответственностью

(ООО «ЭнергоПромРесурс»)

«ЭнергоПромРесурс»

ИНН 9731056291

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61 E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1

Всего листов 4

Регистрационный № 87457-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФЗМ

Назначение средства измерений

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 220Б-ГУ У1 и ТФЗМ 500Б-Г ХЛ1, которые отличаются друг от друга значениями номинального напряжения, первичного тока, вторичного тока и условиями эксплуатации.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 220Б-ГГГ У1 зав. № 6645, 6793, 6668, 7933, модификации ТФЗМ 220Б-ГГГ ХЛ1 зав. № 1189, 1191, 2476, 13659, 13512, 13753, модификации ТФЗМ 220Б-ГУ У1 зав. № 1087, 908, 1046, 463, 1261, 1030, 9085, 9073, 9129, 4055, 4128, 4314, 217, 322, 207, модификации ТФЗМ 500Б-Г ХЛ1 зав. № 131.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

Место пломбировки

Рисунок 1. Общий

вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	6645, 6793, 6668	7933
Номинальное напряжение, кВ	220	220
Номинальный первичный ток 11ном, А	600	1200
Номинальный вторичный ток Ъном, А	5	1
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА	30	30

Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш ХЛ1

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	1189, 1191, 2476, 13659, 13512, 13753
Номинальное напряжение, кВ	220
Номинальный первичный ток 1ыом, А	600
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА	30

Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-ГУ У1

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	4055, 4128, 4314	1087, 908, 1046, 463, 1261, 1030, 9085, 9073, 9129	217, 322, 207
Номинальное напряжение, кВ	220	220	220
Номинальный первичный ток Г1ном, А	1000	2000	2000
Номинальный вторичный ток Г2ном, А	5	1	5
Номинальная частота Гном, Гц	50	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5	0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	30	30	30

Таблица 1.4 - Метрологические характеристики трансформатора тока ТФЗМ 500Б-1 ХЛ1

Наименование характеристики	Значение для заводского номера
Наименование характеристики	131
Номинальное напряжение, кВ	500
Номинальный первичный ток Г1ном, А	2000
Номинальный вторичный ток Г2ном, А	1
Номинальная частота Гном, Г ц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С для модификаций

ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-ГУ У1 для модификаций

ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 500Б-Г ХЛ1

от -45 до +40

от -60 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 220Б-Ш У1;

ТФЗМ 220Б-ГГГ ХЛ1;

ТФЗМ 220Б-ГУ У1;

ТФЗМ 500Б-1 ХЛ1

1 шт.

Паспорт

ТФЗМ 220Б-Ш У1;

ТФЗМ 220Б-ГГГ ХЛ1;

ТФЗМ 220Б-ГУ У1;

ТФЗМ 500Б-1 ХЛ1

1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

Правообладатель

ПО «Запорожтрансформатор», Украина

Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 3

Изготовитель

ПО «Запорожтрансформатор», Украина

Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 3

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1 Регистрационный № 87458-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Группа Черкизово» по предприятию ООО «Отечественный-Продукт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер на базе закрытой облачной системы VMware (сервер), программное обеспечение (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Сравнение показаний часов сервера с УСВ осуществляется 1 раз в час, корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется 1 раз в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±1 с.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001, указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»

Ид ентиф икационные данные (признаки)
Ид ентиф икационное наименование ПО	Binary Pack Controls.dll	Check Data Integrity, dll	Coml ECFunc-tions.dll	ComMod-busFunc-tions.dll
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО	EB1984E 0072ACF E1C7972 69B9DB1 5476	E021CF 9C974D D7EA91 219B4D 4754D5 C7	BE77C56 55C4F19F 89A1B412 63A16CE 27	AB65EF4 B617E4F7 86CD87B 4A560FC9 17
Алгоритм вычисления цифрового идентификатора ПО

Значение
	Сот StdFunc-tions.dll	DateTime-Pro-cessing.dll	Safe Values DataUp-date.dll	Simple Verify Data Statuses, dll	Summary Check CRC.dll	Values DataProc essing.dll
не ниже 10.3.1
	ЕС9А864 71F3713E 60C1DA D056CD6 Е373	D1C26A2 F55C7FEC FF5CAF8 B1C056F A4D	B6740D34 19A3BC1 A4276386 0BB6FC8 AB	61C1445 BB04C7 F9BB42 44D4A0 85C6A3 9	EFCC55E 91291DA 6F805979 32364430 D5	013E6FE 1081A4 CF0C2D E95F1B B6EE64 5

MD5

Метрологические и технические характеристики

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

		Измерительные компоненты						Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ	Сервер	Вид электроэнергии	Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП 202-01 15 кВ, РУ-15 кВ, 1 с.ш. 15 кВ, ввод № 1	CTS 25 Кл.т. 0,5 300/5 Per. №75561-19 Фазы: А; С	VTS25 Кл.т. 0,5 15000/^3/1 ОО/л/З Per. № 75559-19 Фазы: А; В; С	A1802RL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11			Активная Реактивная	1Д 2,3	з,о 4,7
2	ТП 202-01 15 кВ, РУ-15 кВ, 2 с.ш. 15 кВ, ввод № 2	ТЛО-24 Кл.т. 0,5 100/5 Per. №36292-11 Фазы: А; С	ЗНОЛ-ЭК-15 Кл.т. 0,5 15000/^3/1 ОО/л/З Per. №47583-11 Фазы: А; В; С	A1802RL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11	УСВ-3 Per. № 51644-12	VMware	Активная Реактивная	1,1 2,3	з,о 4,7
3	ТП 202-03 15 кВ, РУ-15 кВ, 1 с.ш. 15 кВ, ввод № 1	GIS-24 Кл.т. 0,5 200/5 Per. № 28402-09 Фазы: А; В; С	GSES 24D Кл.т. 0,5 15000/^3/1 ОО/л/З Per. №48526-11 Фазы: А; В; С	A1805RAL- P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11	УСВ-3 Per. № 51644-12	VMware	Активная Реактивная	1,3 2,5	2,2 5,6
4	ТП 202-03 15 кВ, РУ-15 кВ, 2 с.ш. 15 кВ, ввод № 2	GIS-24 Кл.т. 0,5 200/5 Per. № 28402-09 Фазы: А; В; С	GSES 24D Кл.т. 0,5 15000/^3/1 ОО/л/З Per. №48526-11 Фазы: А; В; С	A1805RAL- P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11			Активная Реактивная	1,3 2,5	2,2 5,6

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для тока 5 % от 1ном; cos9 = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	4
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
ток, % от 1ном	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином
ток, % от 1ном	от 90 до 110
коэффициент мощности cosф	от 5 до 120
частота, Гц	от 0,5 до 1,0
температура окружающей среды в месте расположения ТТ и ТН, °С	от 49,6 до 50,4
температура окружающей среды в месте расположения счетчиков,	от +5 до +30
°С	от +5 до +40
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	120000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	180
при отключении питания, лет, не менее	30
для сервера: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	CTS 25	2
Трансформаторы тока	ТЛО-24	2

Продолжение таблицы 4

1	2	3
Трансформаторы тока	GIS-24	6
Трансформаторы напряжения	VTS 25	3
Трансформаторы напряжения	ЗНОЛ-ЭК-15	3
Трансформаторы напряжения	GSES 24D	6
Счетчики электрической энергии трехфазные многофункциональные	Альфа А1800	4
Устройства синхронизации времени	УСВ-3	1
Сервер на базе закрытой облачной системы	VMware	1
Формуляр	РТ.7731411714.424179.47 ПФ	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ПАО «Группа Черкизово» по предприятию ООО «Отечественный-Продукт», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Группа Черкизово» (ПАО «Группа Черкизово») ИНН 7718560636

Адрес: 142931, Московская обл., г. Кашира, д. Топканово, ул. Черкизовская, д. 1 Телефон: (495) 660-24-40

Факс: (495) 660-24-43

E-mail: info@cherkizovo.com

Изготовитель

Общество с ограниченной ответственностью «Рустех» (ООО «Рустех»)

ИНН 3702666693

Адрес: 153021, Ивановская область, г. Иваново, Гаражная улица, д. 12А

Телефон: (915) 769-34-14

E-mail: rusteh@bk.ru

Лист № 9

Всего листов 9

Испытательный центр

Общество с ограниченной ответственностью

(ООО «ЭнергоПромРесурс»)

«ЭнергоПромРесурс»

ИНН 9731056291

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61 E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1 Регистрационный № 66997-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения параметров вибрации многоканальные ВИБ-8

Назначение средства измерений

Приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее - приборы) предназначены для измерения и преобразования выходных сигналов напряжения переменного тока с первичных преобразователей вибрации в значения параметров вибрации (виброускорения, виброскорости и виброперемещения).

Описание средства измерений

Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации, обработке и сохранении полученной информации с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа посредством внешних персональных компьютеров или информационных систем.

Приборы имеют 8 измерительных каналов. Приборы дополнительно обеспечивают формирование стабилизированного тока питания, необходимого для работы пьезоэлектрических датчиков с электронным предусилителем заряда (Integrated Circuit Piezoelectric - ICP). Коммутация измерительных каналов, а также аналого-цифровое преобразование и обработка результатов измерений выполняются для каждого канала. Под управлением микропроцессора осуществляются процессы коммутации измерительных каналов, цифровой обработки, хранения и обмена информацией по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP/IP).

Приборы представляют собой многофункциональные микропроцессорные устройства, режим работы которых задается с помощью программного обеспечения, установленного на внешнем персональном компьютере, осуществляющем функции дистанционной настройки и анализа информации. Корпус приборов выполнен из поликарбоната и предназначен для крепления на DIN-рейку. В нижней части корпуса расположены клеммы подключения внешнего блока питания и заземления, а также разъем интерфейса Ethernet. Подключение первичных преобразователей вибрации производится к клеммным соединителям, расположенным в верхней части корпуса. В средней части корпуса расположены разъем интерфейса RS-485 и кнопка системного сброса. Между измерительными цепями и цепями интерфейсов RS-485 и Ethernet обеспечивается гальваническая изоляция.

Общий вид, место нанесения знака утверждения типа и место пломбирования приборов приведен на рисунке 1.

Заводской номер в цифро-буквенном формате наносится на наклейку на корпусе прибора. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид, место нанесения знака утверждения типа и место пломбирования приборов для измерения параметров вибрации многоканальных ВИБ-8

Программное обеспечение

Приборы для измерения параметров вибрации многоканальные ВИБ-8 имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик приборов. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Внешнее ПО устанавливается на персональный компьютер и предназначено для визуализации результатов измерений.

Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке приборов через интерфейсы Ethernet и RS-485 защищен криптографическими методами.

Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1- Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VIB8
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значения
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне от 2 до 10000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В	от 0,0007 до 5
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, %	±1
Значение силы постоянного тока для питания подключаемых пьезоэлектрических датчиков, мА	11±3
Коэффициент преобразования, (м^с’²)/В	100
Диапазоны показаний параметров вибрации, при использовании подключаемых первичных преобразователей: - виброускорения в диапазоне частот от 2 до 10000 Гц, м/с² - виброскорости в диапазоне частот от 2 до 1000 Гц, мм/с - виброперемещения в диапазоне частот от 2 до 200 Г ц, мкм	от 0,1 до 500 от 0,01 до 50 от 0,1 до 125

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значения
Напряжение питания от источника постоянного тока, В	24±2,4
Потребляемая мощность, Вт, не более	4
Габаритные размеры, мм - длина	36
- ширина	61
- высота	91
Масса, кг, не более	0,15
Рабочие условия измерений: - температура окружающей среды, °С	от -40 до +60
- относительная влажность воздуха при температуре +30 °С, %	до 90
Средняя наработка на отказ, ч, не менее	100000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на наклейку на корпусе приборов и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор для измерения параметров вибрации многоканальный	ВИБ-8	1 шт.
Паспорт	КОМД.411614.0001 ПС	1 экз.
Руководство по эксплуатации	КОМД.411614.0001 РЭ	1 экз.
Руководство пользователя		1 экз.
Программное обеспечение для настройки и поверки		1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Приборы для измерения параметров вибрации многоканальные» КОМД.411614.0001 РЭ, раздел 6 «Подготовка к работе» и раздел 7 «Использование».

Нормативные документы, устанавливающие требования к средству измерений КОМД.411614.0001 ТУ «Приборы для измерения параметров вибрации многоканальные

ВИБ-8. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Изготовитель

Общество с ограниченной ответственностью «Комдиагностика»

(ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142

Адрес места осуществления деятельности: 141014, г. Мытищи, ул. Веры Волошиной, д. 73А

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 ноября 2022 г.

2957

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р .Лазаренко

Техническая поддержка

22170 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2957 от 24.11.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

22170 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2957 от 24.11.2022

Текст приказа Росстандарта № 2957 от 24.11.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
