УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» июня 2025 г. № 1262

Регистрационный № 76360-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ»

Комплексы аппаратно-программные «КИБЕР-ШЕРИФ» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом, определения текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU) и определения места расположения комплексов.

Принцип действия комплексов:

• - при измерении скорости движения ТС в зоне контроля радиолокационным методом основан на разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• - при определении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплексы выпускаются в четырех модификациях: CS-SVAR, CS-MVAR, CS-BVAR, CS-BVA. Модификации отличаются конструктивным исполнением, составом и местом размещения при эксплуатации.

CS-SVAR - стационарная модификация. Модификация предназначена для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог. Модификация включает в себя радарный блок тип B1, блок коммутации. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-MVAR - передвижная модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на штативах, треногах и т.п. Модификация представляет собой радарный блок тип B2. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVAR - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя радарный блок тип C1, видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для измерений скорости движения ТС, определения текущего времени и места расположения комплексов.

CS-BVA - бортовая модификация. Модификация предназначена для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на борту транспортных средств. Модификация включает в себя видеодатчик, блок питания, коммутационный блок, включающий в себя блок управления и блок безопасности. Данная модификация предназначена для определения текущего времени и места расположения комплексов.

Радарные блоки выполнены в ударопрочных влагозащищенных корпусах. Блок коммутации выполнен в ударопрочном влагозащищенном корпусе. Блок питания выполнен в ударопрочном корпусе. Блок управления выполнен в ударопрочном корпусе. Блок безопасности представляет собой шлюз безопасности ViPNet Coordinator IG10.

На корпусах составных частей комплекса установлены маркировочные таблички, содержащие наименование, модификацию и заводской номер комплекса, тип составной части, дату выпуска, торговую марку изготовителя и знак утверждения типа средства измерений.

Заводской номер комплекса в буквенно-цифровом формате наносится методом лазерного гравирования на маркировочную табличку, установленную на корпусе блока управления, и типографским способом на маркировочную табличку, установленную на корпусе радарного блока.

Нанесение знака поверки на средство измерений не предусмотрено.

Функционально комплексы могут применяться для выявления и фиксации правонарушений: превышение установленной скорости движения ТС; проезд на запрещающий сигнал светофора и невыполнение требования об остановке перед стоп-линией; нарушение правил расположения ТС на проезжей части дороги, встречного разъезда, а также движение по обочинам; выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; нарушение правил остановки или стоянки ТС.

Общий вид составных частей комплекса, места нанесения маркировки, знака утверждения и пломб представлены на рисунках 1 и 2.

Радарный блок тип

B1

Радарный блок тип B2

Блок управления

Радарный блок тип C1

Видеодатчик

Блок питания

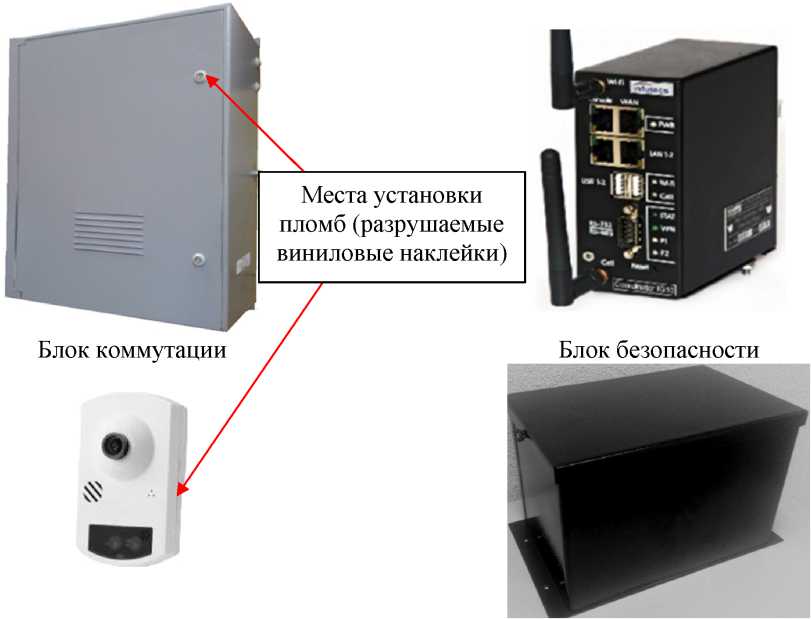

Рисунок 1 - Общий вид составных частей комплекса и места установки пломб

Маркировка и знак утверждения типа

Радарный блок тип B2

Радарный блок тип C1

Блок управления

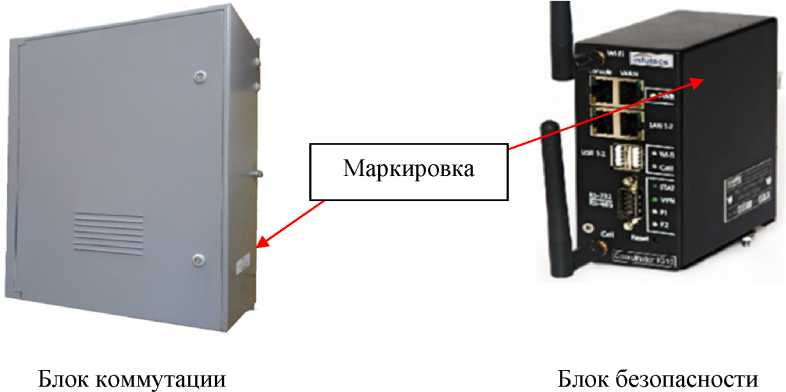

Рисунок 2 - Места нанесения маркировки и знака утверждения типа

Программным обеспечением комплекса является программа «Кибер-Шериф» ПО «Кибер-Шериф» содержит метрологически значимую часть «vkib.bin». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологической части ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

на маркировочную таблицу, расположенную на корпусе, а также типографским способом на титульный лист паспорта.

Комплектность средства измерений приведена в таблице 4.

приведены в разделе 5 документа САПБ.469579.003-01 РЭ «Комплексы аппаратнопрограммные «КИБЕР-ШЕРИФ». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

САПБ.469579.003-01ТУ Комплексы аппаратно-программные «КИБЕР-ШЕРИФ». Технические условия.

Общество с ограниченной ответственностью «Арсенал 67» (ООО «Арсенал 67») ИНН 6732077490

Адрес производства: 214014, г. Смоленск, ул. Твардовского, д. 13, эт. 4 Юридический адрес: 214014, Смоленская обл., ул. Твардовского, д. 13, эт. 3 Тел/факс: 89101177414 E-mail: sv@arsenal67.ru

Федеральное государственное унитарное научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
