МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 августа 2018 г.                                                „  1802

Москва

О внесении изменений в описание типа на датчики температуры цифровые ЦДТ 1

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «НИИФИ» от 19 июля 2018 г. № 15/188П приказываю:

• 1. Внести изменения в описание типа на датчики температуры цифровые ЦДТ 1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60708-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                           ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

X_____—______

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2018 г. №1802

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры цифровые ЦДТ 1

Датчики температуры цифровые ЦДТ 1 (далее - датчики) предназначены для измерения температуры.

Датчик температур цифровой ЦДТ 1 состоит из преобразователя температуры DS18B20/GG8, кабеля - удлинителя и соединителя (вилка РС4А-Э) для исполнений ЦДТ 1 - ЦДТ 1-05. Датчик температур цифровой ЦДТ 1 состоит из преобразователя температуры DS18B20/GG8 и кабеля - удлинителя для исполнений ЦДТ 1-06 - ЦДТ 1-09.

Основным узлом датчика является преобразователь температуры DS18B20/GG8, закрепленный в корпусе из высоколегированной коррозионностойкой и жаростойкой стали с помощью клея. Преобразователь температуры DS18B20/GG8 представляет собой специализированную микросхему, выполняющую прямое преобразование температуры окружающей среды в цифровой код. Этот код в виде двоичного числа далее поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В основе функционирования преобразователей температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой. Разность между количеством выработанных одним и другим генератором импульсов за единицу времени является исходным значением для определения соответствия цифрового кода и измеряемой температуры. Преобразователь температуры DS18B20/GG8 с помощью кабеля соединен с соединителем РС4А-Э АВО.364.047 ТУ, через который осуществляется подача напряжения питания и регистрация выходного сигнала, для исполнений ЦДТ 1 - ЦДТ 1-05. Для исполнений ЦДТ 1-06 - ЦДТ 1-09 предусмотрены свободные концы провода, допускающие монтаж механическим обжатием при установке на изделие.

Датчик крепится на поверхность объекта клеем Эласил 137-182, фиксация датчика осуществляется липкой лентой. Датчик не требует работ, связанных с регулировкой и настройкой в процессе измерения.

Общий вид датчика представлен на рисунках 1, 2.

Габаритные и установочные размеры датчика представлены на рисунках 3, 4.

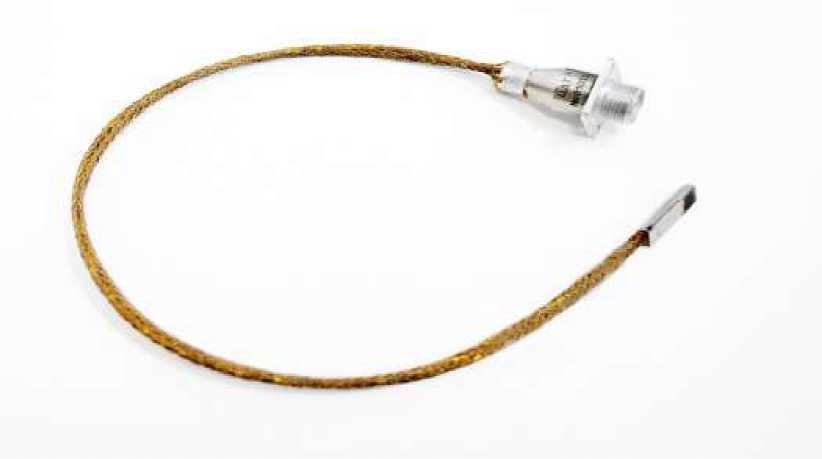

Рисунок 1 - Общий вид датчика исполнений ЦДТ 1 - ЦДТ 1-05

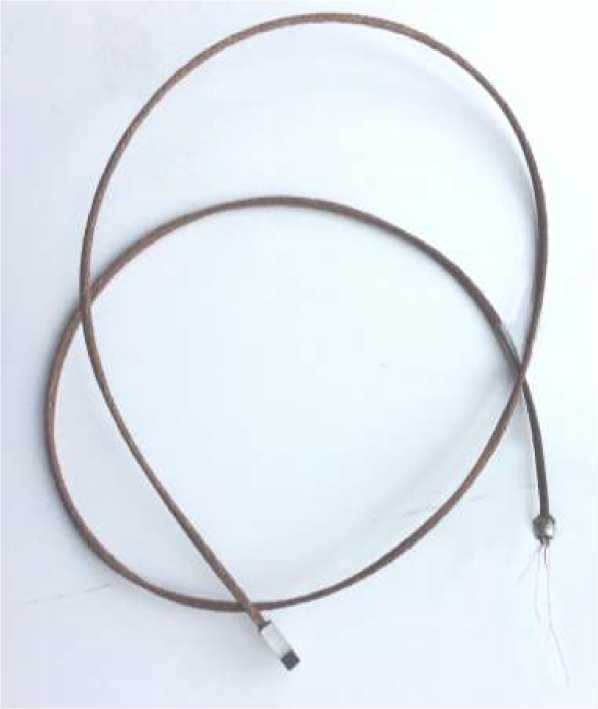

Рисунок 2 - Общий вид датчика исполнений ЦДТ 1-06 - ЦДТ 1-09

Y..

да.’ ..... ■■■■.

I

”1

—J

jJoCTVAWJ A' A'JWrfl’P^Ui u'Uu'

JA7iW ZU 7 W

Л0Л Jii ZU 7 ТУ/

WW

3

Y--------------^L

\Д»ИИЗ

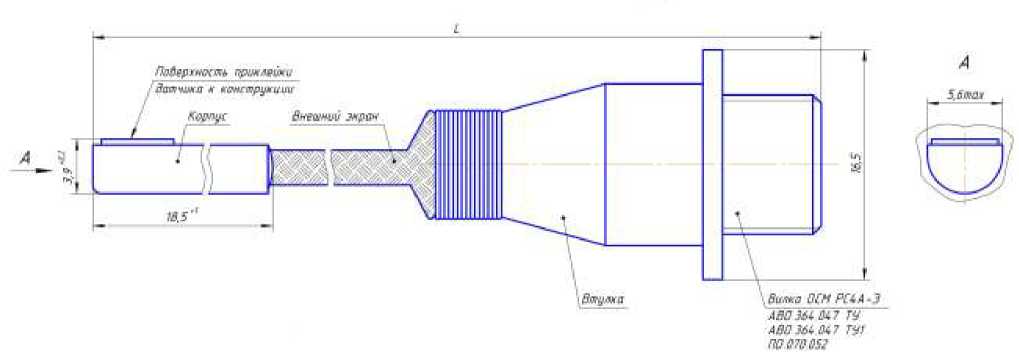

Рисунок 3 - Габаритные и установочные размеры датчика исполнений ЦДТ 1 - ЦДТ 1-05

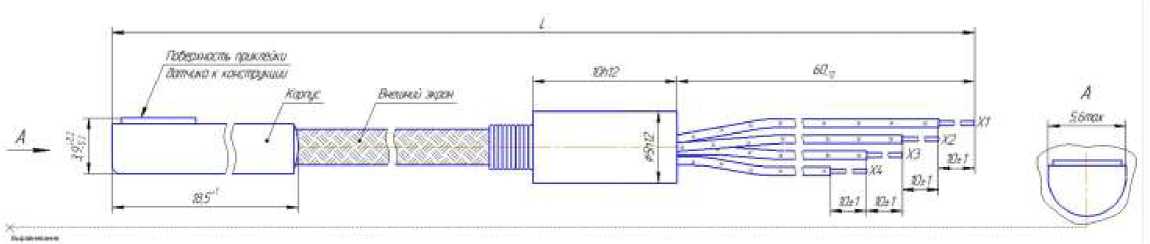

Рисунок 4 - Габаритные и установочные размеры датчика исполнений ЦДТ 1-06 - ЦДТ 1-09

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Знак утверждения типа наносится типографическим способом на титульных листах эксплуатационной документации.

В комплект поставки входят:

- датчик;

- формуляр СДАИ.405219.005 ФО;

- руководство по эксплуатации СДАИ.405219.005 РЭ;

- методика поверки СДАИ.405.219.005 МП.

Поверка осуществляется по документу СДАИ. 405219.005 МП «Цифровой датчик температуры ЦДТ 1. Методика поверки», утвержденному ОАО «НИИФИ» 27.03.2015 г.

Основные средства поверки:

- прибор комбинированный Щ 300 (Госреестр № 7011-79, диапазон измеряемого тока от 0,01 нА до 1 А, класс точности (0,1/0,02-1,5/0,5));

- термометр сопротивления эталонный ЭТС-100 (Госреестр № 19916-10, диапазон от минус 196 до 419,53 °С, класс точности 3 разряд);

- измеритель - регулятор температуры многоканальный прецизионный МИТ 8.03 (Госреестр № 19736-11, диапазон измеряемой температуры от минус 200 до 500 °С, погрешность ±(0,0035+0,00001t));

- весы настольные циферблатные ВНЦ-2м (Госреестр № 17132-98, диапазон измерений от 10 до 2000 г, погрешность ± 2 г);

- штангенциркуль ШЦ (Госреестр № 31063-06, диапазон измерений от 0 до 250 мм, погрешность ±0,05 мм).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия СДАИ. 405219.005 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

АО «НИИФИ»

Адрес: 440026, г. Пенза, ул. Володарского д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
