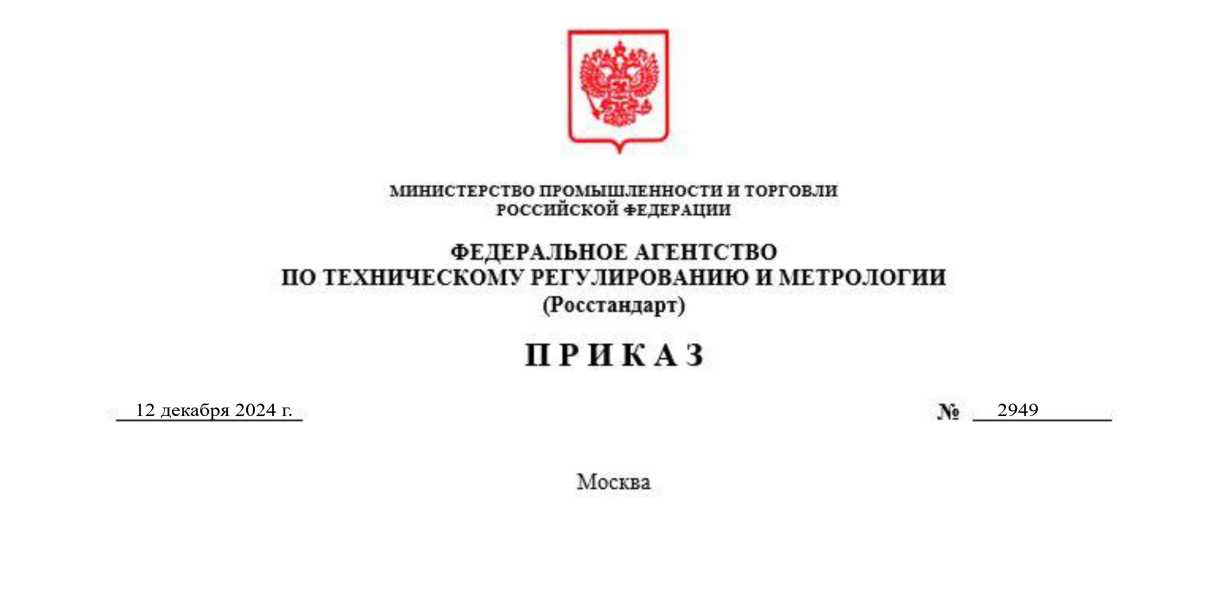

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», частью 5.4.13 подпункта 5.4 пункта 5 главы II Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от «О Федеральном агентстве по техническому пунктом 10 и абзацем четвертым пункта 11 методик поверки и внесения изменений в торговли требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки МИ 2816-2012 «Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности поточные. Методика поверки на месте эксплуатации», утвержденную федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (далее - ФГУП «ВНИИМ им. Д.И. Менделеева») 6 декабря 2012 г., с Изменением № 1, утвержденным ФГУП «ВНИИМ им. Д.И. Менделеева» 12 октября 2018 г., для плотномеров фирмы Шлюмберже (Англия), состоящих из преобразователя плотности типа 7835 и центрального блока обработки информации типа 7925, изготовитель фирма Шлюмберже (Англия), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 13424-92, согласно приложению к настоящему приказу.

• 2. Сохранить действие ранее установленной методики поверки «Плотномер «Солартрон» типа 7835 с вычислителем 7925. Методика поверки» для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (далее - ФБУ «НИЦ ПМ-Ростест») необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5.  ФБУ «НИЦ ПМ-Ростест» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2949

Рекомендация

Государственная система обеспечения единства измерений Преобразователи плотности поточные Методика поверки на месте эксплуатации МИ 2816-2012

Изменение № 1

Государе I венный научный Mc i pojioi ичеекнй центр

ФГ'УП «Всероссийский научно-исследовательский институт метроло! ин

им. Д.И. Менделеева»

( ГНМЦФ1 УП «ВНИИМ нм. Д.И. Менделеева»)

Федерально! о агентства но техническому ре1улнрованнн) и метрологии

УТВЕРЖДАЙ)

научной работе

« »

II.

I.

И. Менделеева»

РЕКОМЕНДАЦИЯ

Госл дарст венная система обеспечения сдинегва измерений

ПРЕОБРАЗОВАТЕЛИ ПЛОТНОСТИ ПОТОЧНЫЕ

Методика поверки на месте зкеплуатацин

МИ 2816-2012

('анкт-Петербур!

2012

ГМНЦ ФГУП «ВНИИМ им. Д.И. Менделеева»

Снегов В.С., кандидат технических наук, Домостроев А.В.

ФГУП Всероссийский научно-исследовательский институт метрологической службы

Настоящая рекомендация не может быть полностью или частично воспроизведена, тиражирована и (или) распространена без разрешения ООО «ИМС Индастриз» и ФГУП «В(НИИМ им. Д.И.Менделеева»

Т88.5

РЕКОМЕНДАЦИЯ

1 Область применения

Настоящая рекомендация распространяется на поточные преобразователи плотности, предназначенные для измерений плотности нефти и нефтепродуктов в диапазоне от 650 до 1100 кг/м^, и устанавливает методику их первичной и периодической поверок на месте эксплуатации.

Интервал между поверками - в соответствии с установленным при испытаниях в целях утверждения типа.

• [1] ГОСТ 8.024 - 2002 ГСИ. Государственная поверочная схема для средств измерений

плотности.

• [2] ТУ 25-2021.003-98 Термометры ртутные стеклянные лабораторные. Технические усло

вия.

• [3] ТУ 25.05.1481-77 Манометры, мановакуумметры и вакуумметры для точных измерений типов МТИ и ВТИ. Технические условия.

• [4] ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические усло

вия.

• [5] ГОСТ 8505-80 Нефрас-С 50/170. Технические условия.

• [6] ТУ 38.401-67-108-92 (взамен ГОСТ 443-76 Бензин-растворитель для резиновой про-мыщленности. Технические условия)

• [7] РД 39-0147103-354-89. Руководящий документ. Типовое положение о лаборатории, производящей анализы нефти при приемо-сдаточных операциях.

• [8] ГОСТ 12.4.009-83 ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание.

• [9] ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.

ИВК - измерительно-вычислительный комплекс, в том числе вычислители расхода, изме

рительные контроллеры;

ПП - преобразователь плотности;

Продукт - нефть и нефтепродукты;

СИ - средство измерений;

Эталонное СИ - установка пикнометрическая переносная, допущенная к применению в качестве рабочего эталона 1-го разряда в соответствии с ГОСТ 8.024 [1].

При проведении поверки выполняют следующие операции:

• - внешний осмотр (9.1);

• - опробование (9.2);

• - определение метрологических характеристик (9.3).

При проведении поверки применяют следующие средства поверки:

• 5.1 Эталонное СИ с диапазоном измерений от 650 до 1100 кг/мЗ и пределами допускаемой абсолютной погрешности не более ± 0,1 кг/мЗ в диапазоне температур от 0 °C до 50 °C и не более ±0,15 кг/мЗ в диапазоне температур от 50 °C до 110 °C.

Комплектность эталонного СИ - в соответствии с описанием типа.

• 5.2 Если эталонное СИ не имеет встроенных термокарманов для установки датчика(-ов) температуры или стеклянных термометров, то оно комплектуется дополнительно:

• - двумя переносными термокарманами на входе и выходе продукта эталонного СИ;

• - термометром цифровым в комплекте с термопреобразователем (термопреобразователями) сопротивления или термометром (термометрами) стеклянными для диапазона температуры продукта в трубопроводе с ценой деления шкалы 0,1 °C и пределами допускаемой абсолютной погрешности не более ± 0,2 °C.

Допускается измерение температуры по термопреобразователям сопротивления, вмонтированным в кейс (теплоизолирующий футляр пикнометров эталонного СИ).

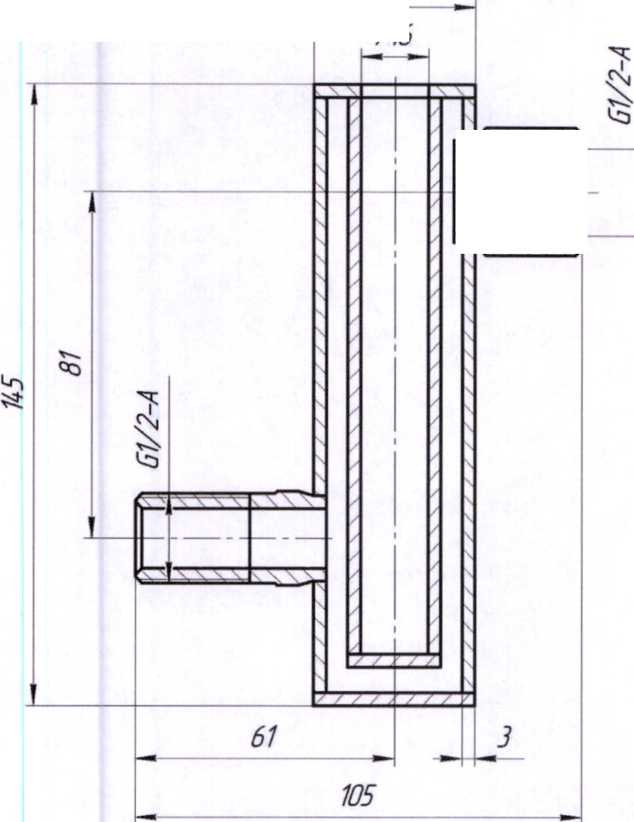

Эскиз термокармана представлен в Приложении Б.

• 5.3 На трубопроводе в месте установки поверяемого ПП должны быть следующие средства измерений:

- термопреобразователь сопротивления с преобразователем измерительным с пределами допускаемой абсолютной погрешности не более ± 0,2 °C;

• - термометр стеклянный ртутный типа ТЛ-4Б по ТУ25-2021.003 [2], цена деления шкалы 0,1 °C, пределы допускаемой абсолютной погрешности не более ± 0,2 °C;

• - преобразователь избыточного давления измерительный, пределы допускаемой приведенной погрешности не более ± 0,5 %;

- манометр точных измерений МТИ -0,6 по ТУ25.05.1481 [3].

5.4 ИВК с каналами связи, по которым передаются выходные сигналы поверяемого ПП и преобразователей избыточного давления и температуры.

5.5 Барометр метеорологический с пределами допускаемой абсолютной погрешности

+ 1,5 мм рт.ст. (± 0,2 кПа).

• 5.6 Психрометр аспирационный по ТУ 52-07-ГРПИ-405132-001-92.

• 5.7 Пылесос (фен) электрический бытовой, компрессор или другой источник подачи сухого воздуха.

Примечание - Допускается вместо сухого воздуха применять азот.

• 5.8 Промывочные жидкости: спирт этиловый ректификованный технический по ГОСТ 18300 [4], нефрас по ГОСТ 8505 [5] или бензин-растворитель для резиновой промышленности по ТУ 38-401-67-108 [6].

5.9 Салфетки хлопчатобумажные, ветошь.

Допускается применение других средств поверки с аналогичными или лучшими характеристиками.

При проведении поверки соблюдают следующие требования безопасности:

• 6.1 Требования безопасности - в соответствии с инструкцией по эксплуатации объекта, на котором установлен поверяемый ПП, и требования безопасности при работе в химикоаналитической лаборатории [7], в которой проводят работы по поверке ПП.

• 6.2 При работе с эталонным СИ соблюдают меры безопасности в соответствии с требованиями технической документации.

• 6.3 Помещения, в которых проводят работы с легковоспламеняющимися жидкостями, оборудуют установками пожарной сигнализации и пожаротушения в соответствии с ГОСТ 12.4.009 [8] и оснащают приточно-вытяжной вентиляцией и вытяжными шкафами.

• 6.4 Не допускается хранить пикнометры в заполненном состоянии после завершения измерений. Невыполнение этого требования может привести к неконтролируемому повьппению давления в них выше допустимой величины, вследствие естественного нагрева продукта в пикнометрах и к последующему повреждению пикнометров.

При проведении поверки соблюдают следующие условия:

• - диапазон температуры окружающего воздуха, °C:

• - при отборе пробы продукта в пикнометры, °C

  от минус 25 до 50;

  от 15 до 25;

  от О до 110;

• - при взвешивании пикнометров, °C

• - диапазон температуры продукта, °C

• - избыточное давление продукта при отборе проб в пикнометры, МПа не более 10,0;

• - расход продукта через пикнометры при отборе проб, м^/ч            не менее 0,1

• 8.1 Перед проведением поверки выполняют следующие работы:

при необходимости перед проведением поверки внутренняя полость ПП должна быть промыта бензином или нефрасом, используя щомпол с ершиком из мягкого материала

или ткань;

- электронные весы подготавливают в соответствии с инструкцией по эксплуатации;

взвешивают пустые пикнометры:

- методом прямого взвешивания, если используемые весы имеют функцию калибров-

ки по массе;

- методом сравнения с известной массой, если весы не имеют функции калибровки по

массе и используются в качестве компаратора.

• 8.2 При прямом взвешивании, непосредственно перед взвешиванием пикнометров калибруют весы в соответствии с инструкцией по эксплуатации. Каждый пикнометр взвешивают не менее трех раз, вычисляют среднее значение результатов взвешиваний.

• 8.3 При использовании метода сравнения с известной массой, кроме пикнометров взвешивают известную массу (набор гирь) также не менее трех раз и вычисляют средние значения результатов взвешиваний каждого пикнометра и среднее значение результатов взвешиваний набора гирь. Сходимость результатов взвешиваний - не более 0,02 г, в противном случае повторяют взвешивания;

- измеряют температуру атмосферного воздуха и барометрическое давление в комнате,

где проводились взвешивания;

- для эталонного СИ, у которого нет встроенных термокарманов, подсоединяют термо-

карманы на входе продукта в пикнометры, и на выходе из пикнометров;

- пикнометры подсоединяют к трубопроводу в соответствии с инструкцией по их экс-

плуатации;

• - устанавливают расход продукта через ПП в пределах его рабочего диапазона расхода;

• - устанавливают расход продукта через пикнометры - не менее 0,1 м^/ч, но не более установленного для эталонного СИ;

- в термокарманы устанавливают термометры или термопреобразователи сопротивления.

• 9.1 Внешний осмотр

При проведении внешнего осмотра устанавливают:

- соответствие комплектности и маркировки ПП требованиям технической документа-

ции;

- отсутствие на ПП механических повреждений и дефектов покрытий, ухудшающих его внешний вид и мешающих работе;

• - соответствие надписей и обозначений на ПП требованиям технической документации;

• - правильность монтажа ПП и эталонного СИ, отсутствие протечек через фланцевые и резьбовые соединения.

• 9.2 Опробование

Проверяют общее функционирование ПП с ИВК в соответствии с инструкцией по эксплуатации, а для ПП с частотным выходным сигналом проверяют соответствие введенных в ИВК градуировочных коэффициентов заводскому сертификату или предыдущему свидетельству о поверке (градуировки) и правильность вычисляемых значений плотности.

• 9.3 Определение абсолютной погрешности ПП

Абсолютную погрешность ПП определяют, как разность результатов измерений плотности продукта одновременно ПП и эталонным СИ.

• 9.3.1 Измерения начинают после стабилизации параметров продукта в ПП и эталонном СИ, когда изменение температуры продукта во времени не превышает 0,1 ®С/мин, изменение давления - 0,05 МПа/мин, изменение периода - 0,02 мкс/мин.

Результат измерения плотности продукта, в зависимости от модели поверяемого ПП, считывают с ИВК или вычисляют по результатам измерений параметров выходного сигнала.

Фиксируют показания поверяемого ПП (для ПП с частотным выходным сигналом - значения периода колебаний выходного сигнала), значения температуры и давления продукта в трубопроводе и одновременно снимают показания СИ температуры в термокарманах на входе и выходе эталонного СИ. Если используется одноканальный цифровой термометр с одним термопреобразователем сопротивления (один стеклянный термометр), то его погружают поочерёдно в термокарманы на входе продукта в эталонное СИ и на его выходе.

Закрывают краны пикнометров, начиная с выходного крана второго по потоку пикнометра.

Отсоединяют пикнометры, промывают наружную поверхность нефрасом или бензином и продувают сухим воздухом или азотом, до полного удаления остатков промывочной жидкости.

• 9.3.2 Взвешивают заполненные пикнометры аналогично взвешиванию пустых пикнометров согласно разделу 8.

• 9.3.3 Опорожняют пикнометры, разбирают их, моют корпус пикнометра и детали кранов нефрасом или бензином и продувают сухим воздухом до полного удаления остатков промывочной жидкости. При наличии воды в продукте рекомендуется предварительно промыть пикнометры и детали кранов этанолом.

• 9.3.4 Собирают пикнометры и взвешивают согласно разделу 8. Сходимость результатов взвешивания пустых пикнометров до и после измерения плотности - не более 0,02 г, в противном случае измерения плотности повторяют.

Примечание - Допускается разбирать, проводить взвешивание пустых пикнометров по ПП. 9.3.3-9.3.4 не при каждом измерении плотности, а после серии до 5 измерений. После окончания поверки ПП выполнение работ по пп. 9.3.3-9.3.4 обязательно.

• 9.3.5 При прямом методе взвешивания результат измерений плотности одним из пикнометров ^’^2) , кг/м’, вычисляют по формуле

tp

—10’, кг/м’

W3 и Wn - средние арифметические значения показаний весов при взвешиваниях

заполненного и пустого пикнометра соответственно, г;

ра- плотность атмосферного воздуха, г/см’, вычисленная по формуле

_ (0,34848 Р. -0,009024 h e'’‘’‘’’“)-10'’

Ра                                                        ’

Ра - барометрическое давление, гПа, (допускается использовать данные метеослужб для данного региона);

ta - температура атмосферного воздуха, °C;

h - относительная влажность воздуха, %, (допускается использовать данные метеослужб для данного региона);

рг - плотность материала гирь (если нет данных, принимают рг = 8,0 г/см’);

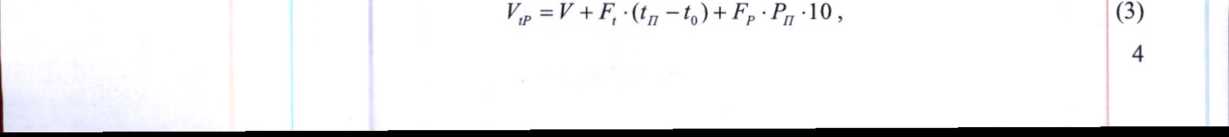

Vtp - вместимость пикнометра, приведенная к условиям отбора пробы продукта, см’, вычисленная по формуле в соответствии с руководством по эксплуатации или методикой измерений или по формуле

V - вместимость пикнометра, указанная в свидетельстве о поверке, см’;

Ft - коэффициент изменения вместимости пикнометра при изменении температуры продукта, указанный в свидетельстве о поверке, см’ЛС;

tn - среднее арифметическое значение показаний СИ температуры в термокарманах на входе продукта в пикнометры и на выходе или по термопреобразователям сопротивления, вмонтированным в кейс, °C;

to - температура поверки пикнометра, указанная в свидетельстве о поверке, °C;

Fp - коэффициент изменения вместимости пикнометра при изменении давления продукта, указанный в свидетельстве о поверке, см’/бар;

Рп - давление в пикнометре при отборе пробы продукта (по показанию преобразователя давления или манометра на трубопроводе), МПа.

• 9.3.6 При взвешиваниях пикнометров методом сравнения с известной массой (гирь) результат измерений плотности , кг/м’, вычисляют по формуле

  P\(2)

  W       IV

  ---‘Мп

  ^гп

  0,0012

  8,0 1_£±

  Рг

  •lO’, кг/м^,

  (4)

где Wn и Wrn - средние арифметические значения показаний весов при взвешиваниях

гирь, замещающих массу заполненного и пустого пикнометра, соответственно, г;

Рг - плотность гирь,г/см’;

Л/з и Мп - известная условная масса гирь (из свидетельств о поверке), замещающих

массу заполненного и пустого пикнометра, соответственно, г.

Вычисляют результат измерений плотности продукта вторым пикнометром по формуле (1) или (4). Если разность результатов измерений плотности продукта первым и вторым пикнометрами не превышает 0,20 кг/м’, результаты считают достоверными. В противном случае повторяют измерения по п.9.3.

Вычисляют среднее арифметическое значение этих двух результатов измерений плотности по формуле

Рп 2 Рг}■>

где pfj - результат измерения плотности эталонным СИ, кг/м’;

Pl,р2-результаты измерений плотности первым и вторым пикнометрами соответственно, кг/м’.

Если температура продукта в эталонном СИ отличается от температуры продукта в ПП более чем на 0,1 °C, значение плотности приводят к температуре продукта в ПП по формуле

(6)

где Ряприв “ результат измерения плотности эталонным СИ, приведенный к температуре продукта в ПП, кг/м’;

р 15 — значение плотности продукта при 1=15°СиР = 0 МПа, кг/м’;

СТЬпп - коэффициент, учитывающий влияние температуры на объем продукта, определенный для tnn и pis;

СРЕпп - коэффициент, учитывающий влияние давления на объем продукта, определенный для tnn, Рпп и Р15

tnn - температура продукта в поверяемом ПП, ®С;

Рпп - давление продукта в поверяемом ПП, МПа.

Методика определения коэффициентов CTL, CPL и плотности pis дана в приложении А.

Операции поверки по пунктам 9.3.1, 9.3.2 и 9.3.4 проводят не менее трех раз, результаты заносят в протокол поверки (Приложение В).

• 9.3.7 Абсолютную погрешность ПП при каждом измерении вычисляют по формуле

^Р Pl р Р /7    »

/ 1,Г   » "ПРИВ

где pt,p - плотность, измеренная ПП при температуре и давлении поверки, кг/м^.

• 9.3.8 Для моделей ПП 7835/45/47 значение pt,p при поверке вычисляют по формулам

  Лр =р, О + кго Рпп •10)+К21Рпп -10.	(8)
  Р,=р[1 + К18-(/пп-20)] + К19(Гпп-20),	(9)
  /? = КО + К1-7’ + К2-Г2,	(10)
  К20 = К20А + К20В • Р„„ -10,	(И)
  К21 = К21А + К21В-Рпп -10,	(12)

где КО, К1, К2 - коэффициенты ПП (из сертификата его градуировки);

р - плотность продукта, вычисленная без коррекции на температуру и давление в ПП при его поверке;

Pt - плотность продукта, вычисленная с коррекцией на температуру ПП;

К20, К21- коэффициенты коррекции по давлению;

К18 и К19 - коэффициенты коррекции по температуре (из сертификата градуировки ПП);

К20А, К20В, К21А, К21В - коэффициенты коррекции по давлению (из сертификата градуировки ПП);

Т - период колебаний выходного сигнала ПП, мкс.

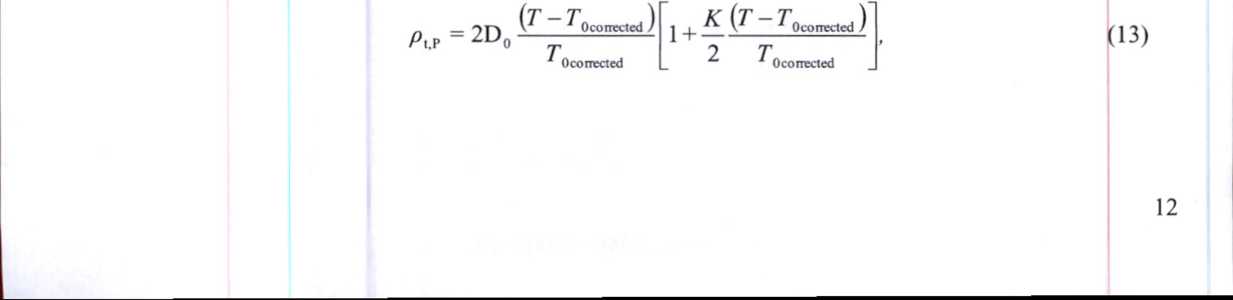

• 9.3.9 Для моделей ПП SARASOTA FD950, FD960 с сертификатом градуировки, в котором

не используют коэффициенты КО, К1,..., К21, плотность /?,р вычисляют по формулам

^Ocorrected Т„ + ТЕМ PCO(t ПП -1еа,) + PRESCO(P„„ -/>„,)• 1 о,

где Do, К, - коэффициенты ПП (из сертификата его градуировки);

Tocorrected “ коэффициент, учитывающий влияние температуры и давления в ПП при

его поверке;

То - коэффициент ПП (из сертификата его градуировки), мкс;

ТЕМРСО - температурный коэффициент ПП (из сертификата градуировки), мкс/®С; teal - температура градуировки ПП (из сертификата градуировки), ®С;

PRESCO - коэффициент давления (из сертификата градуировки), мкс/бар;

Peal - абсолютное давление градуировки ПП (из сертификата градуировки), МПа.

• 9.3.10 Для других моделей ПП значение pt,p определяют в соответствии с технической документацией на поверяемую модель ПП.

• 9.3.11 Абсолютная погрешность, вычисленная по формуле (7) для каждого измерения плотности при поверке ПП, используемых при учетных операциях, не должна превышать ±0,30 кг/м^.

• 9.3.12 Для ПП, не используемых при учетных операциях, абсолютная погрешность не должна превышать предела допускаемой абсолютной погрешности, установленного в описании типа для данной модели.

10.1 Результаты поверки оформляют протоколом по форме, приведенной в Приложении В.

• 10.2 При положительных результатах поверки оформляют свидетельство в соответствии с

ПР 50.2.006 [9].

• 10.3 При отрицательных результатах поверки преобразователь плотности не допускают, к применению, свидетельство аннулируют и выдают извещение о непригодности в соответствии с ПР 50.2.006 [9].



Значение коэффициента CTL, учитывающего влияние температуры на объем продукта (при t = 15 °C и Р = о МПа) определяют по формулам

CTL = ехр[-«,5 -Jz-(1 + 0,8-а,5

(А.2)

Jz = z-15,

где р15 - значение плотности продукта при t = 15 °C и Р = О МПа, кг/м^;

t - значение температуры продукта, °C;

ai5 - значение коэффициента объемного расширения продукта при t = 15 “С Р = 0МПа, 1/°С;

Ко, К1, Кз - коэффициенты выбираются из таблицы А.1.

Таблица А.1 - Значения коэффициентов Ко, Ki и Кг в зависимости от типа продукта

Примечания

1 Нефтепродукты разделены на группы, имеющие внутри подгруппы, в указанном в таблице диапазоне плотности, аналогичные характеристики зависимости между коэффициентом объемного расширения и плотностью нефтепродукта pis. Наименование групп носит услов-

ный характер.

• 2 Если значение плотности нефтепродукта pis попадает в диапазон плотности, соответствующей другой группе нефтепродуктов, то при расчете плотности конкретного нефтепродукта, в связи с условным наименованием групп, следует применять значения коэффициентов Ко. К1 и Кг, той подгруппы нефтепродуктов, которой соответствует его плотность pis. Так, например бензин с плотностью pis более 770,9 кг/м’ следует относить к подгруппе «топлива, занимающие по плотности промежуточное место между бензинами и керосинами» и расчет плотности проводить по коэффициентам, соответствующим данной подгруппе.

• 3 При наличии уточненных и утвержденных в установленном порядке коэффициентов Ко, К1 и Кг для нефти и нефтепродуктов рекомендуется для расчета плотности применять уточненные коэффициенты.

АЛ.2 Определение коэффициента CPL

Значение коэффициента СРЕ, учитывающего влияние давления на объем (при 1=15°СиР = 0 МПа) определяют по формулам

1

1-Z?-P-1O’

где P1S - значение плотности продукта при t = 15 °C и Р = 0 МПа, кг/м’;

t - значение температуры продукта, °C;

Р - значение избыточного давления продукта, МПа;

10 - коэффициент перевода единиц измерения давления МПа в бар.

Значение плотности продукта при t = 15 °C и Р = 0 МПа, pis, кг/м^ определяют по формуле

где рп - значение плотности продукта в эталонном СИ, кг/м’;

СТЕп - коэффициент, учитывающий влияние температуры на объем продукта, определенный для tn и Pis;

СРЕп - коэффициент, учитывающий влияние давления на объем продукта, определенный для tn, Рп и Pis;

tn - значение температуры продукта в эталонном СИ, °C;

Рп - значение давления продукта в эталонном СИ, МПа (по показаниям преобразователя давления или манометра на трубопроводе);

Для определения pis необходимо определить значения СТЕп и СРЕп, а для определения СТЕп и СРЕп, в свою очередь, необходимо определить значение плотности при стандартных условиях Pis- Поэтому значение pis определяют методом последовательного приближения.

• 1) Определяют значения СТЕпц) и СРЕпц), принимая значение pis равным значению рп.

• 2) Определяют значения pisd), кг/м^:

  (А.7)

CTL„„,-CPL„„^

• 3) Определяют значения СТЕщг) и СРЕп(2), принимая значение pis равным значению pis(i).

• 4) Определяют значение pi5(2), кг/м^:

р =______PjL______

CTL„^,-CPL„„,

• 5) Аналогично пунктам (3) и (4), определяют значения CTEn(i), СРЕщо и pis(i) для i-ro цикла вычислений и проверяют выполнение условия:

(А.9)

где pi5(i), Р 15(1-1) - значения pis, определенные, соответственно, за последний и предпоследний цикл вычислений, кг/м^.

Процесс вычислений продолжают до выполнения условия (А.9). За значение pis принимают последнее значение pi5(0-

Ф38

^16

Размеры для спраЬок

Рисунок Б.1 - Термокарман

I

ПРОТОКОЛ №____

поверки преобразователя плотности

Тип преобразователя _____________________________________

Заводской номер _____________________________________

Владелец          ___________________________________

Место поверки ______________________________________

Температура окружающего воздуха при взвешивании пикнометров Барометрическое давление______ кПа

Относительная влажность воздуха

градуировочные коэффициенты

Должность, подпись, И.О. Фамилия лица, проводившего поверку

Дата проведения поверки «___»___________________201___

УТВЕРЖДАЮ И.о. директора ендслеева" .Н. Пронин

ЕРЕ ИНОС X; I 7 3 ОКДЬЙ 2017 Г 2019г.

МИ 2816-2012 "Преобразователи плотности поточные. Методика поверки на месте эксплуатации"

Изменение № 1    ______________________

Раздел 1

Первый абзац дополнить предложением: «Допускается проводить поверку по настоящей методике в условиях лаборатории.».

Раздел 2

Удалить нумерацию в квадратных скобках» в том числе по тексту.

Удалить ссылки на следующие документы:

ТУ 25-2021.003-98 Термометры ртутные стеклянные лабораторные. Технические условия.

ТУ 25.05.1481-77 Манометры» мановакуумметры и вакуумметры для точных измерений типов МТИ и ВТИ. Технические условия.

ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические >^зо-вия.

РД 39-0147103-354-89. Руководящий документ. Типовое положение о лаборатории, производящей анализы нефти при приемо-сдаточных операциях.                   ■

i

Дополнить ссылками на следующие документы:

ГОСТ Р 55878-2013 Спирт этиловый технический гидролизный ректификованный. Технические условия

Р 50.2.076-2010 геи. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения

API MPMS 11.1 Manual of Petroleum Measurement Standards. Chapter 11 - Physical Properties Dau (Volume Correction Factors)

Дополнить Примечанием в следующей редакции:

«Примечание - При пользовании настоящей рекомендацией следует в уетжов-

ленном порядке проверить действие нормативных документов, перечисленных в Разделе 2. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку".

Третье перечисление изложить в редакции:

ПП - преобразователь плотности, канал измерений плотности массового преобразователя расхода.

Последнее предложение изложить в редакции:

"Эталонное СИ - установка пикнометрическая, допущенная к применению в качестве рабочего эталона 1 разряда в соответствии с ГОСТ 8.024".

Пункт 5.2. Изложить в новой редакции:

"Если конструкцией эталонного СИ не предусмотрено измерение температуры тел пикнометров с применением термопреобразователей сопротивления, установленных в теплоизолирующий футляр, то при измерениях температуры используют:

- два переносных термокармана: на входе продукта в эталонное СИ и на его выходе;

- термометры цифровые в комплекте с термопреобразователями сопротивления или термометры стеклянные для диапазона температуры продукта в трубопроводе с ценой деления шкалы 0,1 °C и пределами допускаемой абсолютной погрешности не более ±0,2 °C".

Пункт 5.4. Изложить в новой редакции:

"ИВК с каналами связи, по которым передаются выходные сигналы поверяемого ПП и преобразователей избыточного давления и температуры. Диапазон измерений частоты входного сигнала от 1 до 10000 Гц (при поверке ПП с частотным выходным сигналом), пределы допускаемой относительной погрешности измерений частоты и (или) периода входного сигнала ±0,002 %. Диапазон измерений силы постоянного тока от 4 до 20 мА, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±0,015 мА.

2

При поверке ПП с цифровым выходным сигналом ИВК должен обладать цифровым интерфейсом, обеспечивающим прием цифрового сигнала ПП".

Пункт 5.7. Примечание изложить в новой редакции:

"Допускается вместо сухого воздуха применять азот или гелий".

Раздел 8 изложить в новой редакции:

Перед проведением поверки выполняют следующие работы:

- промывают внутреннюю полость ПП бензином или нефрасом, используя шомпол с ершиком из мягкого материала или ткань;

- пикнометры разбирают, промывают бензином или нефрасом, сушат на воздухе или продувая их используя источник чистого сухого воздуха, азота или гелия. В качестве источника воздуха допускается применять безмаслянный компрессор, пылесос, фен. Также допускается применять для просушки азот или гелий в баллонах под давлением. После просушки пикнометры собирают;

- электронные весы подготавливают в соответствии с инструкцией по эксплуатации;

- взвешивают пустые пикнометры методом сравнения с известной массой набора эталонных гирь. Пикнометр взвешивают не менее трех раз. После взвешивания каждого пикнометра взвешивают известную массу (набор гирь) также не менее трех раз и вычисляют средние значения результатов взвешиваний каждого пикнометра и среднее значение результатов взвешиваний набора замещающих гирь. Номинальная масса набора гирь не должна отличаться от результата взвешивания пикнометра более, чем на 500 г. Сходимость результатов взвешиваний пикнометров и набора гирь - не более 0,02 г, в противном случае повторяют взвешивания;

- измеряют температуру атмосферного воздуха и барометрическое давление в помещении, где проводились взвешивания;

- пикнометры подсоединяют к трубопроводу в соответствии с инструкцией по их эксплуатации;

- устанавливают расход продукта через ПП в пределах его рабочего диапазона расхода;

- устанавливают расход продукта через эталонное СИ - не менее 0,2 м’/ч.

Подпункт 9.3.1. Первый абзац изложить в новой редакции:

’’Измерения начинают после стабилизации параметров рабочей жидкости в ПП и эталонном СИ, когда изменение температуры рабочей жидкости во времени не превышает 0,1 °С/мин, изменение давления - 0,05 МПа/мин, изменение периода для ПП с частотным выходным сигналом:

• - 0,02 мкс/мин для моделей 7835, 7845, 7847, SARASOTA FD950, SARASOTA FD960;

i

• - 0,03 мкс/мин для ПП модели CDM;

• - 0,06 мкс/мин для ПП модели Promass Q".

Подпункт 9.3.5 изложить в новой редакции:

’’Результаты измерений плотности первым пикнометром Р\, кг/м^, и вторым пик-

нометром Рг, кг/м^, вычисляют по формуле:

--10’’

где:   и FTn - средние арифметические значения показаний весов при взвепшвани-ях заполненного и пустого пикнометра соответственно, г;

и ^гп- средние арифметические значения показаний весов при взвешивжии

гирь, замещающих массу заполненного и пустого пикнометра, соответственно, г; Л/,

щих массу заполненного и пустого пикнометра, соответственно, г;

- плотность атмосферного воздуха, г/см^, вычисленная по формуле

(0,34848-/^ -0,009024-А-/"‘’'"'“ )-10’’

где Ра - барометрическое давление, гПа.;

ta - температура атмосферного воздуха, °C;

h - относительная влажность воздуха, %;

- плотность материала гирь (если нет данных, принимают рг = 8,0 г/см^);

Vtp - вместимость пикнометра, приведенная к условиям отбора пробы продукта, см\ вычисленная по формуле:

где F- вместимость пикнометра, указанная в свидетельстве о поверке, см^;

7; - коэффициент изменения вместимости пикнометра при изменении температуры продукта, указанный в свидетельстве о поверке, cmV°C;

- среднее арифметическое значение показаний СИ температуры эталонного

СИ, °C;

Iq - температура поверки пикнометра, указанная в свидетельстве о поверке, °C;

Fp- коэффициент изменения вместимости пикнометра при изменении давления продукта, указанный в свидетельстве о поверке, см^/бар;

- давление в пикнометре при отборе пробы продукта (по показанию преобразо-

вателя давления или манометра на трубопроводе), МПа".

Подпункт 9.3.6 изложить в новой редакции:

"Если разность результатов измерений плотности продукта первым и вторым пикнометрами не превышает 0,20 кг/м^, результаты считают достоверными. В противном случае повторяют измерения по п.9.3.

Вычисляют среднее арифметическое значение двух результатов измерений плотности по формуле:

Рп=^(м+л),

где Рп - результат измерения плотности эталонным СИ, кг/м^;

/7,, Р2~ результаты измерений плотности первым и вторым пикнометрами соответственно, кг/м^.

Если температура продукта в эталонном СИ отличается от температуры продукта в

ПП более чем на 0,1 °C, значение плотности Рп приводят к температуре продукта в ПП по формуле:

Рпприв ~ Р\5

где Pn„p^g- результат измерения плотности эталонным СИ, приведенный к температуре продукта в ПП, кг/м^;

Р15 - значение плотности продукта при t = 15°СиР = 0 МПа, кг/м\

^^^/7/7 - коэффициент, учитывающий влияние температуры на объем продукта.

определенный для tnn и Pis; коэффициент, учитывающий влияние давления на объем продукта, определенный для tnn, Рпп и Pis;

tnn - температура продукта в поверяемом ПП, °C; Рпп - давление продукта в поверяемом ПП, МПа.

Методика определения коэффициентов CTL, CPL и плотности pi5 приведена в приложении А.

Операции поверки по пунктам 9.3.1, 9.3.2 и 9.3.4 проводят не менее трех раз, результаты заносят в протокол поверки (Приложение Б)".

В подпункте 9.3.7 изменить номер формулы с (7) на (6).

В подпункте 9.3.8 изменить номера формул: -с (8) на (7);

-с (9) на (8);

• - с (10) на (9);

• - с (11) на (10);

-с (12) на (11);

В подпункте 9.3.9 изменить номера формул: -с (13) на (12);

- с (14) на (13).

Подпункте 9.3.10. Добавить второй абзац, который изложить в редакции;

"Для ПП с цифровым выходным сигналом значение Ptp регистрируют с дисплея ИВК или электронного блока ПП".

В подпункте 9.3.11 заменить ссылку на формулу (7) ссылкой на формулу (6).

Изложить в новой редакции:

"10.1 Результаты поверки ПП оформляют протоколом по рекомендуемой форме, приведенной в приложении Б.

При оформлении протоколов средствами вычислительной техники или вручную допускается формы протоколов представлять в измененном виде.

10.2 При положительных результатах поверки ПП оформляют свидетельство о поверке в соответствии с требованиями Приказа Министерства промышленности и торговли РФ от 02.07.2015 №1815.

10.3 При отрицательных результатах поверки ПП к эксплуатации не допускают, действующее свидетельство о предыдущей поверке аннулируют и оформляют извещение о непригодности".

Дополнить предложением:

"Допускается проводить вычисления в соответствии с алгоритмами, реализованными в ИВК".

Приложение Б исключить.

Приложение В. Обозначение приложения заменить на "Приложение Б (рекомендуемое)".

Предпоследнее перечисление: "Приложение Б Эскиз термокармана" - исключить.

Последнее перечисление изложить в новой редакции:

"Приложение Б (рекомендуемое) Форма протокола поверки

7
