ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы учета энергоносителей «ЭМИС-ЭСКО 2210»
Назначение средства измерений
Комплексы учета энергоносителей «ЭМИС-ЭСКО 2210» (далее - комплексы) предназначены для измерения расхода, давления, температуры, массы и объема жидкостей, пара, газов и газовых смесей (среды), гелиевого концентрата, измерения тепловой энергии в закрытых и открытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах при определении расхода методом переменного перепада давления на сужающих устройствах или расходомерами с токовыми, импульсными, частотными и цифровыми интерфейсными выходами, контроля измеряемых параметров среды, а также для измерения электрической энергии, в том числе по многотарифной схеме.
Описание средства измерений
Принцип действия комплексов основан на измерении расхода, давления, температуры, массы и объема жидкостей, газов и газовых смесей в стандартных условиях, тепловой и электрической энергии измерительными каналами (ИК) с отображением результатов измерения на дисплее и передачей их на ПК по цифровым каналам связи.
Комплексы состоят из следующих компонентов (средств измерений утвержденных типов, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений):
-
- вычислителей согласно таблице 1;
-
- измерительных преобразователей (ИП) расхода с токовым, частотным, импульсным или цифровым выходом, имеющих пределы допускаемой относительной погрешности:
-
- при измерении расхода жидкости, газа и газовых смесей не более ± 2,0 %;
-
- при измерении расхода пара не более ± 2,5 %;
-
- при измерении воды для учета тепла не более ± 5,0 %.
-
- счетчиков электрической энергии с импульсным выходом, имеющих пределы допускаемой относительной погрешности не более ± 2,0 %;
-
- измерительных преобразователей абсолютного и избыточного давления с токовым выходом (от 4 до 20) мА, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей разности давлений с токовым выходом (от 4 до 20) мА, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей температуры классов А, АА и В по ГОСТ 6651-2009, а также с унифицированным токовым выходным сигналом (от 4 до 20) мА.
Таблица 1 - Вычислители
|
Наименование |
Регистрационный номер в ФИФ по ОЕИ |
Изготовитель |
|
Преобразователь расчетно-измерительный ТЭКОН-19 |
61953-15 |
ООО «КРЕЙТ», ООО «ИВП КРЕЙТ» |
|
Преобразователь расчетно-измерительный ТЭКОН-19Б |
35766-07 |
ООО «ИВП КРЕЙТ» |
|
Приборы вторичные теплоэнергоконтроллеры ИМ2300 |
14527-17 |
ФГУП «ОКБ «Маяк» |
|
Тепловычислитель СПТ944 |
64199-19 |
АО НПФ ЛОГИКА |
|
Тепловычислитель СПТ961 |
35477-12 |
АО НПФ ЛОГИКА |
|
Тепловычислитель СПТ962 |
64150-16 |
АО НПФ ЛОГИКА |
Продолжение таблицы 1
|
Корректор СПГ742 |
48867-12 |
АО НПФ ЛОГИКА |
|
Корректор СПГ761 |
36693-13 |
АО НПФ ЛОГИКА |
|
Корректор СПГ762 |
37670-13 |
АО НПФ ЛОГИКА |
|
Корректор СПГ763 |
37671-13 |
АО НПФ ЛОГИКА |
|
Вычислитель УВП-280 |
53503-13 |
ООО «СКБ «Промавтоматика» |
В случае удаленного расположения ИП от преобразователя расчетно-измерительного допускается включить в состав дополнительный преобразователь для приема и преобразования выходных сигналов с ИП и передачи их в основной преобразователь в виде цифрового сигнала.
Комплексы имеют ИК массы, объема (расхода) - до 64 шт.; ИК давления - до 64 шт.; ИК разности давления - до 64 шт.; ИК температуры - до 64 шт.; ИК электрической энергии -до 64 шт.; ИК тепловой энергии - до 64 шт.
ИК массы и объема (расхода) используют вихревые, турбинные или ротационные расходомеры, ультразвуковые преобразователи расхода, электромагнитные расходомеры, кориолисовые расходомеры или метод переменного перепада давления в соответствии с ГОСТ 8.586.5-2005.
ИК массы и объема (расхода) газов и газовых смесей, в том числе природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, приведенного к стандартным условиям, осуществляют измерения в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ISO 20765-2, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, ГОСТ Р 8.733-2011, ГСССД МР 113-2003, ГСССД МР 118-2005, ГСССД МР 134-2007, ГСССД МР 112-2003, МИ 3563-2016, ГСССД МР 273-2018, ГСССД МР 232 2014.
ИК тепловой энергии осуществляют измерения в соответствии с «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением Правительства РФ № 1034 от 18.11.2013 с изменениями на 13 февраля 2019 года.
Измерительные преобразователи, используемые в ИК тепловой энергии, соответствуют обязательным требованиям нормативных документов, предъявляемых к теплосчетчикам и их составным частям. Методика измерений соответствует ГОСТ Р 8.728-2010.
Комплексы обеспечивают связь с ПК для конфигурирования и передачи измеренных параметров через встроенный цифровой интерфейс (CAN-BUS, RS485, Ethernet, ИРПС (токовая петля 20 мА), RS-232 или USB), а также по каналам связи (GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование каналов связи.
В зависимости от вычислителя, входящего в состав комплекса, может производиться коррекция внутренних часов.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и расхода среды, а также рассчитывают средние значения температуры и давления, средневзвешенных значений температуры среды в трубопроводе и хранят их в виде почасовых, суточных и месячных архивов.

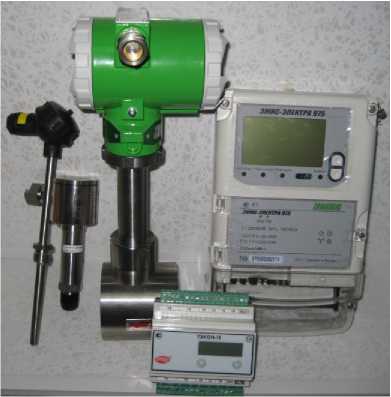

Внешний вид комплексов представлен на рисунке 1.
Рисунок 1 - Внешний вид комплексов
Пломбировка СИ, входящих в состав комплексов, с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, производится в соответствии с указаниями, приведенными в эксплуатационной документации, соответствующих СИ.
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов реализовано на программном обеспечении преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б, вычислителей УВП-280, теплоэнергоконтроллеров ИМ2300, тепловычислителей СПТ944, СПТ961, СПТ962, корректоров СПГ742, СПГ761, СПГ762, СПГ763, входящих в состав комплекса.
В таблицах 2 - 12 приведены идентификационные данные программного обеспечения преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б, вычислителей УВП-280, теплоэнергоконтроллеров ИМ2300, тепловычислителей СПТ944, СПТ961, СПТ962, корректоров СПГ742, СПГ761, СПГ762, СПГ763, в соответствии с приложениями к свидетельствам об утверждении типа, из состава комплексов.
Защита ПО преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б, вычислителей УВП-280, теплоэнергоконтроллеров ИМ2300, тепловычислителей СПТ944, СПТ961, СПТ962, корректоров СПГ742, СПГ761, СПГ762, в соответствии с приложениями к свидетельствам об утверждении типа, соответствует уровню «высокий» по Р.50.2.077-2014.
Защита ПО Корректора СПГ763, в соответствии с приложением к свидетельству об утверждении типа, соответствует уровню «С» по МИ 3286-2010.
Таблица 2 - Идентификационные данные ПО ТЭКОН-19
|
Идентификационные данные |
Значение | |||
|
Идентификационное наименование ПО |
ТЭКОН19-М Т10.06.245 |
ТЭКОН19-М1 Т10.06.292 |
ТЭКОН19-М1 Т10.06.292-04 |
ТЭКОН19-М1 Т10.06.292-05 |
|
Номер версии (идентификационный номер) ПО |
хх.04 |
хх.03 |
04.хх |
05.хх |
|
Цифровой идентификатор ПО |
39A1B57A |
8BF2C4A6 |
6CFB18A0 |
CF5A88D2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Таблица 3 - Идентификационные данные ПО ТЭКОН-19
|
Идентификационные данные |
Значение | |||
|
Идентификационное наименование ПО |
ТЭКОН19-М2 Т10.06.362-05 |
ТЭКОН19-11 Т10.06.170 |
ТЭКОН19-15 Т10.06.319 |
ТЭКОН19-15 Т10.06.319-05 |
|
Номер версии (идентификационный номер) ПО |
05.хх |
хх.03 |
03.хх |
05.хх |
|
Цифровой идентификатор ПО |
4DA5342F |
7AC358D4 |
BDD26C10 |
2C48153D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Таблица 4 - Идентификационные данные ПО ТЭКОН-19Б
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
ТЭКОН-19Б-01 Т10.06.204 |
ТЭКОН-19Б-02 Т10.06.225 |
|
Номер версии (идентификационный номер) ПО |
02 |
02 |
|
Цифровой идентификатор ПО |
62E4913A |
3A927CB5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 5 - Идентификационные данные ПО УВП-280
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
|
Номер версии (идентификационный номер) ПО |
3.11, 3.12 |
|
Цифровой идентификатор ПО |
5E84F2E7 для ПО 3.11 66AAF3DB для ПО 3.12 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 6 - Идентификационные данные ПО ИМ2300
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии (идентификационный номер) ПО |
1.7 |
|
Цифровой идентификатор ПО |
217 |
|
Алгоритм вычисления цифрового идентификатора ПО |
сумма по модулю 256 |
Таблица 7 - Идентификационные данные ПО СПТ944, СПТ961, СПТ962
|
Идентификационные данные |
Значение | ||
|
СПТ944 |
СПТ961 |
СПТ962 | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
1.0.Х.Х.ХХ |
02 |
01.0.х.хх |
|
Цифровой идентификатор ПО |
2602 |
2B12 |
F409 |
Таблица 8 - Идентификационные данные ПО СПГ742, СПГ761, СПГ762
|
Идентификационные данные |
Значение | ||
|
СПГ742 |
СПГ761 |
СПГ762 | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
1.0 |
03.х.хх |
2.0 |
|
Цифровой идентификатор ПО |
2D48 |
D36A |
4C0C |
Таблица 9 - Идентификационные данные ПО С11Г763
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
02 |
|
Цифровой идентификатор ПО |
10D7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
сумма по модулю 216 |
Метрологические и технические характеристики
Таблица 10 - Диапазоны измерений параметров среды
|
Среда (жидкость, пар, газ) |
Нормативный документ |
Температура, °С |
Давление, МПа |
Разность давлений на сужающем устройстве (СУ), кПа |
Масса, кг Объем, м3 Расход, м3/ч |
|
Вода |
ГСССД МР 147-2008 |
от 0 до +500 |
от 0,1 до 30 |
от 0,01 до 5000 | |
|
Пар |
ГСССД МР 147-2008 |
от 100 до +500 |
от 0,1 до 30 |
от 0,01 до 5000 | |
|
ГОСТ 30319.2-2015 |
от -23 до +76 |
от 0,1 до 7,5 |
от 0,01 до 3000 | ||
|
Природный газ |
ГОСТ 30319.3-2015 |
от -23 до +76 |
от 0,1 до 30 |
от 0,01 до 3000 | |
|
ГОСТ Р 8.662-2009 |
от -23 до +76 |
от 0 до 30 |
от 0,01 до 3000 | ||
|
ISO 20765-2 (алгоритм GERG-2008) |
от -60 до +176 |
от 0 до 30 |
от 0,01 до 3000 | ||
|
Сухой воздух |
ГСССД МР 112-2003 |
от -73 до +125 |
от 0,1 до 20 |
от 0,01 до 5000 | |
|
Кислород |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Диоксид углерода |
ГСССД МР 134-2007 |
от -53 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Нефтяной газ |
ГСССД МР 113-2003 |
от -10 до +226 |
от 0,1 до 15 |
от 0,01 до 3000 |
от 10-2 |
|
МИ 3563-2016 |
от -23 до +76 |
от 0,1 до 30 |
от 0,01 до 3000 |
до 106 | |
|
Азот |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Аргон |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Водород |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Ацетилен |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Аммиак |
ГСССД МР 134-2007 |
от -73 до +150 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
Смесь газов |
ГСССД МР 118-2005 |
от -73 до +125 |
от 0,1 до 10 |
от 0,01 до 2500 | |
|
ГСССД МР 273-2018 |
от -10 до +226 |
от 0 до 30 |
от 0,01 до 2500 | ||
|
Гелиевый концентрат |
ГСССД МР 232-2014 |
от -20 до +40 |
от 0,1 до 20 |
- | |
|
Произвольная среда |
- |
от -60 до +500 |
от 0 до 30 |
- |
Таблица 11 - Пределы допускаемой погрешности измерительных каналов
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности ИК массы (объема) жидкости, % |
±0,25; ±0,3; ±0,35; ±0,6; ±1,0; ±1,2; ±1,7; ±2,0 |
|
Пределы допускаемой относительной погрешности ИК массы водяного пара, в диапазоне от 10 до 100 % верхнего предела ИК расхода, % |
±3 |
Продолжение таблицы 11
|
Пределы допускаемой относительной погрешности ИК тепловой энергии открытых водяных систем теплоснабжения при измерении расхода в подающем и обратном трубопроводах, %:
|
±5 ±4 |
|
Пределы допускаемой относительной погрешности ИК тепловой энергии закрытых водяных систем теплоснабжения и отдельных трубопроводов, а также открытых водяных систем теплоснабжения при измерении расхода в подающем (или обратном) трубопроводе и в трубопроводе ГВС (подпитки) при разности температур в обратном трубопроводе (1обр) и трубопроводе подпитки (1хи) 3 °С, и разности температур (At) в подающем и обратном трубопроводах (в отдельном трубопроводе относительно температуры холодного источника) в диапазоне от +3 до +200 °С, %, где Gmax - верхний предел диапазона измерений расхода в подающем трубопроводе, м3/ч; G - измеренное значение расхода воды, м3/ч; Atmin - нижний предел диапазона измерений разности температуры комплекса, оС |
для класса 1 ±(2+4' Atmin/ At + +0,01’Gmax/G) для класса 2 ±(3+4- Atmin/ At + +0,02^Gmax/G) |
|
Пределы допускаемой относительной погрешности ИК тепловой энергии паровых систем теплоснабжения и систем охлаждения (класс А), % |
±3 |
|
Пределы допускаемой относительной погрешности ИК электрической энергии, % |
±2 |
|
Пределы допускаемой относительной погрешности ИК тепловой энергии паровых систем теплоснабжения (класс Б), %:
|
±5 ±4 |
|
Пределы допускаемой абсолютной погрешности ИК температуры жидкостей, воды и пара, °С |
±(0,6+0,004-|t|) |
|
Пределы допускаемой приведенной к диапазону измерений погрешности ИК давления для пара, % |
±1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности ИК давления для (ИК разности давления) жидкости, воды, % |
±2 |
|
Пределы допускаемой относительной погрешности ИК массы (объема) воды, при измерении тепловой энергии, %
|
±(2+0,02^Gmax/G), но не более ±5 % ±(1+0,01 • Gmax/G), но не более ±3,5 % |
|
Пределы допускаемого суточного хода часов для ТЭКОН-19, с |
±9 |
|
Пределы допускаемой относительной погрешности измерения текущего времени для ТЭКОН-19Б, УВП-280, ИМ2300, СПТ944, СПТ961, СПТ962, СПГ742, СПГ761, СПГ762, СПГ763, % |
±0,01 |
Таблица 12 - Пределы допускаемой относительной погрешности измерительных каналов расхода, термодинамической температуры, давления газа и газовых смесей, пределы допускаемой относительной погрешности коэффициента сжимаемости в зависимости от уровня точности измерений комплекса
|
Наименование |
Пределы допускаемой относительной погрешности, % для уровня точности | ||||||
|
А |
Б |
В1 |
В2 |
Г1 |
Г2 |
Д | |
|
Термодинамическая температура газа |
±0,20 |
±0,25 |
±0,30 |
±0,30 |
±0,50 |
±0,60 |
±0,75 |
|
Абсолютное давление газа |
±0,30 |
±0,45 |
±0,85 |
±0,70 |
±1,20 |
±1,70 |
±2,00 |
|
Расход и объем в рабочих условиях |
±0,50 |
±0,75 |
±1,00 |
±1,10 |
±2,00 |
±1,50 |
±2,50 |
|
Объемный расход и объем газа, приведенные к стандартным условиям при измерении расходомерами объемного расхода |
±0,75 |
±1,00 |
±1,50 |
±1,50 |
±2,50 |
±2,50 |
±3,00 |
|
Объемный расход и объем газа, приведенные к стандартным условиям при измерении с помощью СУ |
±0,50 |
±0,75 |
±1,00 |
±1,00 |
±1,50 |
±2,00 |
±2,50 |
|
Коэффициент сжимаемости |
±0,30 |
±0,40 |
±0,40 |
±0,40 |
±0,50 |
±0,75 |
±1,00 |
Пределы допускаемой относительной погрешности измерения объемного расхода и объема нефтяного газа, приведенного к стандартным условиям, в зависимости от категории и класса СИКГ соответствуют требованиям ГОСТ Р 8.733.
Таблица 13 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания комплекса, В: - внешний источник переменного тока с частотой (45 - 55) Гц |
от 160 до 250 |
|
- внешний источник постоянного тока |
от 18 до 36 |
|
- внешний источник постоянного тока |
от 10 до 15 |
|
- литиевая батарея |
от 3,1 до 3,7 |
|
- внешний источник постоянного тока для питания пассивных выходных сигналов ИП расхода |
от 12 до 28 |
|
Габаритные размеры, масса и потребляемая мощность |
определяются составом комплекса |
|
Условия эксплуатации: преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б
|
от -10 до +50 от 84 до 106,7 не более 95 |
|
от -20 до +50 не более 95 |
|
от 0 до +40 (от -40 до +40) не более 95 |
|
СПГ742, СПГ761, СПГ762, СПГ763 - температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность при температуре 35 °С, % |
не более 95 |
|
измерительных преобразователей |
в соответствии с ЭД на ИП |
|
Средняя наработка до отказа, ч, не менее |
50000 (40000*) |
|
Средний срок службы, лет, не менее |
12 (10*) |
|
*- Только для комплексов на базе теплоэнергоконтроллера ИМ2300. | |
наносится в левом верхнем углу титульного листа руководства по эксплуатации или формуляра типографским способом.
Комплектность средства измерений
Таблица 14 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Преобразователи расчетноизмерительные ТЭКОН-19 |
ТУ 4213-060-44147075-02 |
согласно заказу |
|
Преобразователи расчетноизмерительные ТЭКОН-19Б |
ТУ 4213-091-44147075-07 |
согласно заказу |
|
Вычислители УВП-280 |
КГПШ407374.001 ТУ |
согласно заказу |
|
Теплоэнергоконтроллер ИМ2300 |
ИМ23.00.00.001 ТУ |
согласно заказу |
|
Тепловычислитель СПТ944 |
ТУ 4217-092-23041473-2015 |
согласно заказу |
|
Тепловычислитель СПТ961 |
ТУ 4217-055-23041473-2007 |
согласно заказу |
|
Тепловычислитель СПТ962 |
ТУ 4217-095-23041473-2015 |
согласно заказу |
|
Корректор СПГ742 |
ТУ 4217-068-23041473-2011 |
согласно заказу |
|
Корректор СПГ761 |
ТУ 4217-057-23041473-2007 |
согласно заказу |
|
Корректор СПГ762 |
ТУ 4217-058-23041473-2007 |
согласно заказу |
|
Корректор СПГ763 |
ТУ 4217-059-23041473-2007 |
согласно заказу |
|
ИП расхода и счетчики электрической энергии |
- |
0-64 |
|
ИП температуры |
- |
0-64 |
|
ИП абсолютного и избыточного давления |
- |
0-64 |
|
ИП разности давлений |
- |
0-64 |
|
Барьеры искрозащиты |
- |
0-256 |
|
Руководство по эксплуатации |
ЭСКО2210.00.00 РЭ |
1 |
|
Формуляр |
ЭCКО2210.00.00 ФО |
1 |
|
Методика поверки |
МП 96-221-2019 |
1 |
осуществляется по документу МП 96-221-2019 «ГСИ. Комплексы учета энергоносителей «ЭМИС-ЭСКО 2210». Методика поверки», утвержденному ФГУП «УНИИМ» 23.12.2019 г.
Метод поверки комплекса - расчетный.
Основные средства поверки:
- средства поверки в соответствии с документами, регламентирующими поверку СИ, входящих в состав комплексов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на места пломбировки СИ, входящих в состав комплексов в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам учета энергоносителей «ЭМИС-ЭСКО 2210»
Постановление Правительства РФ от 18.11.2016 № 1034 «О коммерческом учете тепловой энергии, теплоносителя»
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания с целью утверждения типа
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования
ТУ 4218-040-14145564-2011 Комплекс учета энергоносителей ЭМИС-ЭСКО 2210. Технические условия
Изготовитель
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Адрес: 456510, Челябинская область, Сосновский район, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2
Юридический адрес: 454092, г. Челябинск, пр. Ленина, д. 3, офис 308
Телефон: +7 (351) 729-99-12
E-mail: sales@emis-kip.ru
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4 Телефон: +7 (343) 350-26-18, Факс: +7 (343) 350-20-39 E-mail: uniim@uniim.ru.
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011
В части вносимых изменений
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«05» июня 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ05 июня 2020 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 44891/1 «Комплексы учета энергоносителей ЭМИС-ЭСКО 2210» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «ЭМИС» от 29 января 2020 г. № 735/Е/ИС/ИК и № 741/Е/ИС/ИК, приказываю:
-
1. Внести изменения в описание типа на комплексы учета энергоносителей ЭМИС-ЭСКО 2210, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 48574-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 96-221-2019 «ГСИ. Комплексы учета энергоносителей «ЭМИС-ЭСКО 2210». Методика поверки», утвержденному ФГУП «УНИИМ» 23 декабря 2019 г.
-
3. Переоформить свидетельство об утверждении типа № 44891/1 «Комплексы учета энергоносителей ЭМИС-ЭСКО 2210», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48574-11, в связи с внесением изменений в методику поверку.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии
с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00Е1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
