№293 от 17.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28108
О внесении изменений в описание типа на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 февраля 2017г.
№ 293
Москва
О внесении изменений в описание типа на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«Нефтеконсалт»от 18 октября2016 г. № 79-10-1 приказываю:
-
1. Внести изменения в описание типа на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64583-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С(И ДЬННЯ О СЕ.РТИФИКА1 Е ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «17» февраля 2017 г. № 293
Изменения в описание типа на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry
Назначение средства измеренийПреобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry предназначены для измерений объемного расхода и объема нефти и нефтепродуктов и преобразования измеренных значений в числоимпульсные сигналы.
Описание средства измеренийПринцип действия основан на преобразовании поступательного движения жидкости в проточной части преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry во вращательное движение винтообразного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов пропорционально объему протекающей жидкости. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости устройством обработки информации, применяемого совместно с преобразователем расхода жидкости турбинным Smith Meter серии MVTM, Guardsman, Sentry. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.
В состав преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry входят следующие основные части: корпус, ротор, статор, магнитоиндукционные датчики и предусилители.
Преобразователи расхода жидкости турбинные Smith Meter серии MVTM предназначены для измерений расхода нефти и нефтепродуктов в широком диапазоне вязкостей.
Преобразователи расхода жидкости турбинные Smith Meter серии Guardsman предназначены для измерений маловязких нефтепродуктов на наливных эстакадах и трубопроводах.
Преобразователи расхода жидкости турбинные Smith Meter серии Sentry предназначены для измерений нефти и нефтепродуктов в трубопроводах больших диаметров.
Общий вид преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry представлена на рисунке 2.

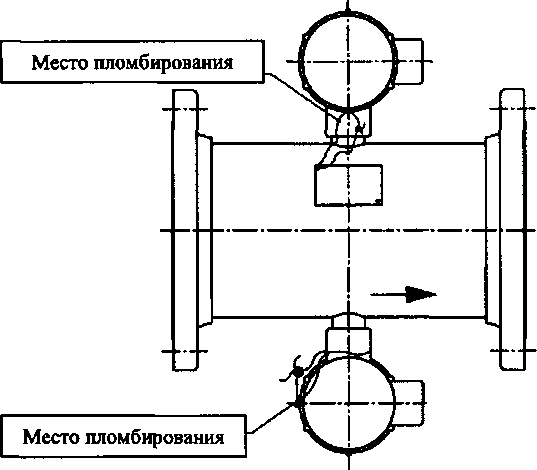

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter приведены в таблицах 1-4.
Таблица 1 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии MVTM
|
Наименование характеристики |
Значение характеристики | ||||||
|
Измеряемая среда |
нефть и нефтепродукты | ||||||
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN 300 |
DN400 |
|
Наибольший объемный расход1^, м3/ч |
140 |
300 |
640 |
1190 |
1990 |
3020 |
4290 |
|
Наименьший объемный расход1), м3/ч |
14 |
30 |
64 |
119 |
199 |
302 |
429 |
|
Наименование характеристики |
Значение характеристики | ||||||
|
Наибольшая кинематическая вязкость25, сСт |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
|
Пределы допускаемой относительной погрешности35, % |
±0,15 ±0,1 (опция) | ||||||
|
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||||
|
Максимальное рабочее давление, кПа |
1965; 5102; 10205 | ||||||
|
Диапазон температуры измеряемой среды, °C |
от -40 до +70 | ||||||
|
Габаритные размеры, мм, не более:
|
254 375 211 |
305 397 274 |
356 453 356 |
406 503 419 |
508 555 508 |
610 609 559 |
813 695 648 |
|
Масса, кг, не более |
45 |
50 |
111 |
145 |
254 |
340 |
490 |
|
Диапазон температуры окружающей среды, °C |
от -40 до +70 | ||||||
|
Средний срок службы, лет |
15 | ||||||
|
Диапазон измерения объемного расхода может быть уменьшен при изготовлении по заказу;
| |||||||
Таблица 2 - Метрологические и технические характеристики преобразователей расхода
|
жидкости турбинных Smith Meter се |
рии Guardsman (модели L) | ||||
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнение |
LB |
LB |
LJ-H, LJ-V |
LSJ-H, LSJ-V |
LSJ-H, LSJ-V |
|
Номинальный диаметр |
DN25 |
DN40 |
DN50 |
DN80 |
DN100 |
|
Наибольший объемный расход, м3/ч |
18 |
30 |
57 |
159 |
270 |
|
Наименьший объемный расход, м3/ч |
1,8 |
3 |
5,7 |
15,9 |
27 |
|
Пределы допускаемой относительной погрешности15, % |
±0,25 |
±0,15 | |||
|
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||
|
Диапазон динамической вязкости измеряемой среды, мПа*с |
от 0,3 до 17 от 0,5 до 17 для модели LB | ||||
|
Максимальное рабочее давление, кПа |
1965; 5102 | ||||
|
Диапазон температуры измеряемой среды, °C |
от -29 до +70 | ||||
|
Габаритные размеры, мм, не более:
|
140 311 108 |
152 331 155 |
165 341 165 |
254 371 211 |
305 391 254 |
|
Масса, кг, не более |
5 |
9 |
11 |
31 |
36 |
|
Диапазон температуры окружающей среды, °C |
от -40 до +70 | ||||
|
Средний срок службы, лет |
15 | ||||
|
При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной интерполяции 10000. | |||||
Таблица 3 - Метрологические и технические характеристики преобразователей расхода
|
жидкости турбинных Smith Meter се |
рии Guardsman (модели G) | ||||
|
Наименование характеристики |
Значение характеристики | ||||
|
Номинальный диаметр |
DN40 |
DN 50 |
DN801J |
DN80 |
DN100 |
|
Наибольший объемный расход, м*/ч |
32 |
64 |
96 |
148 |
270 |
|
Наименьший объемный расход, м3/ч |
3 |
6 |
9 |
14 |
25 |
|
Пределы допускаемой относительной погрешности2^, % |
±0,25 ±0,15 (опция) ±0,10 (опция) | ||||
|
Среднее квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||
|
Диапазон динамической вязкости измеряемой среды, мПа*с |
от 0,3 до 17 | ||||
|
Максимальное рабочее давление, кПа |
1600; 2500; 4000; 6400;10000; 15307 | ||||
|
Диапазон температуры измеряемой среды, °C:
|
от -29 до +70 от -40 до +70 | ||||
|
Габаритные размеры, мм, не более:
|
229 375 178 |
229 387 216 |
254 311 241 |
305 335 292 | |
|
Масса, кг, не более |
20,3 |
32,3 |
71,3 |
74,3 | |
|
Температура окружающей среды, °C |
от -40 до +70 | ||||
|
Средний срок службы, лет |
15 | ||||
|
Исполнение LF; 2> При одинаковом значении диапазона кинематической вязкости измеряемой среды при калибровке и в условиях эксплуатации. Минимальное количество импульсов при измерении объема без применения импульсной интерполяции 10000. | |||||
Таблица 4 - Метрологические и технические характеристики преобразователей расхода жидкости турбинных Smith Meter серии Sentry
|
Наименование характеристики |
Значение характеристики | ||||||||
|
Номинальный диаметр |
DN 100 |
DN 150° |
DN 150 |
DN 200 |
DN 250 |
DN 300 |
DN 400 |
DN 450 |
DN 500 |
|
Наименование характеристики |
Значение характеристики | ||||||||
|
Наибольший объемный расход, м3/ч |
240 |
400 |
635 |
1195 |
1910 |
2860 |
4295 |
5565 |
6680 |
|
Наименьший объемный расход, м3/ч |
24 |
40 |
64 |
120 |
191 |
286 |
430 |
557 |
668 |
|
Пределы допускаемой относительной погрешности2), % |
±0,15 ±0,103) | ||||||||
|
Среднее. квадратичное отклонение случайной составляющей погрешности, % |
0,02 | ||||||||
|
Диапазон динамической вязкости измеряемой среды, мПат |
от 0,5 до 20 | ||||||||
|
Максимальное рабочее давление, кПа:
|
1965; 5102; 10205 1896; 4964; 9929 | ||||||||
|
Диапазон температуры измеряемой среды, °C:
|
от -29 до +70 от -40 до +70 | ||||||||
|
Габаритные размеры, мм, не более: -длина
|
305 349 273 |
356 401 356 |
356 401 356 |
406 453 419 |
610
|
762 557 559 |
1016 669 648 |
1143 727 711 |
1270 746 700 |
|
Масса, кг, не более |
50 |
134 |
111 |
114 |
254 |
340 |
490 |
638 |
686 |
|
Температура окружающей среды, °C |
от -40 до +70 | ||||||||
|
Средний срок службы, лет |
15 | ||||||||
|
Исполнение LF;
| |||||||||
наносится на маркировочную табличку преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry в виде наклейки и по центру титульного листа паспорта типографским способом.
Комплектность средства измеренийКомплектность преобразователей расхода жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry приведена в таблице 5.
Таблица 5 -Комплектность
|
Наименование |
Количество |
Примечание |
|
Преобразователь расхода жидкости турбинный Smith Meter серии MVTM, Guardsman, Sentry |
1 шт. | |
|
Предусилитель |
до 2 шт. |
по заказу |
|
Катушка индуктивности |
до 3 шт. |
по заказу |
|
Струевыпрямительная секция (до и после) |
до 2 шт. |
по заказу |
|
Комплект монтажных частей |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки МИ 3380-2012 |
1 экз. |
по заказу |
осуществляется по документу МИ 3380-2012 «Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой».
Основные средства поверки:
-поверочная установка 1-го или 2-го разряда с пределами допускаемой относительной погрешности не более ±0,05 % или ±0,1 % соответственно по ГОСТ 8.142-2013 или ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на преобразователи расхода жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry в соответствии с рисунком 2.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах
Нормативные и технические документы, устанавливающие требования к преобразователям расхода жидкости турбинным Smith Meter серии MVTM, Guardsman, Sentry
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация FMC Technologies Measurement Solutions Inc. и Smith Meter GmbH.
ИзготовительFMC Technologies Measurement Solutions, Smith Meter GmbH, Германия
Адрес: Regentstrasse 1,25474, Ellerbek, Germany
Телефон: +494101304-0
Факс: +494101304133
FMC Technologies Measurement Solutions Inc., США
Адрес: 1602 Wagner Avenue, Erie, Pennsylvania 16510 USA
Телефон: +1(814)898-5000
Факс: +1(814)899-8927
ЗаявительОбщество с ограниченной ответственностью «Нефтеконсалт»
(ООО «Нефтеконсалт»)
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон: (495) 974-68-84, Факс: (495) 974-68-85
‘Web-сайт: http:// www.neftecon.ru
E-mail: info@neftecon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mai: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
