№916 от 11.07.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1488
О переоформлении свидетельства об утверждении типа средства измерений № 30873 "Расходомеры электромагнитные Метран-370" и внесении изменений в описание типа
МИНИСТЖРСТВО пррмышлкнности и тончили РОССИЙСКОЙ «ДОТАЦИИ
__ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1Гиюля 2016 г.
___________ №
Москве
916
О внесении изменений в описание типа и переоформлении свидетельства
об утверждении типа средства измерений № 30873 «Расходомеры электромагнитные Метран-370»
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ' метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением АО «ПГ «Метран» от 6 мая 2016 г. № 84/ЦБУ-приказываю:
-
1. Внести изменения в описание типа на расходомеры электромагнит: Метран-370, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32246-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 30873 «Расходомеры электромагнитные ‘ Метран-370», зарегистрированное в Федеральном информационном фонде по обеспечению единства измере: под номером 32246-08, в связи с изменением наименования организации-изготовителя с ЗАО «ПГ «Метран» на АО «ПГ «Метран».
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего прик авляю за собой.
-СС
ные
ний
его
Заместитель Руководителя
Подлинник электронного документа, подписан н хранится в системе электронного Федерального агентства по тех регулированию и метрологии
Сертификат; 18вА18(Ю0200ваН18вВ Кому выдан: Голубее Сергей Сергеевич Действителен: с i8.ll.2Q15 ДО 18.11.201
С.С.Голубез
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «11» июля 2016 г.№ 916
Изменения в описание типа па расходомеры электромагнитные Метран-370
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные Метран-370
Назначение средства измеренийРасходомеры электромагнитные Метран-370 (далее - расходомеры) предназначены для измерения объемного расхода электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 5 -104 См/м.
Описание средства измеренийПринцип действия расходомеров основан на законе электромагнитной индукции: в электропроводной жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, следовательно, и расходу жидкости.
Расходомеры состоят из датчика расхода Метран-371 (далее - датчик) и вторичного измерительного преобразователя 8732Е (далее - преобразователь).
Датчик представляет собой отрезок трубы (далее - патрубок) из немагнитного материала. Внутренняя поверхность патрубка покрыта электроизоляционным материалом. На патрубке расположена система электромагнитов, создающая магнитное поле в
потоке
жидкости. В патрубке расположены электроды, контактирующие с протекающей по нему жидкостью. Сигнал с электродов поступает в преобразователь, где усиливается, обрабатывается и преобразуется в выходные сигналы различного типа, несущие информацию о расходе. Датчики отличаются по конструктивному исполнению: фланцевого бесфланцевого исполнения.
поля
Преобразователи обеспечивают питание цепи возбуждения магнитного расходомера, а также преобразуют сигналы от электродов в выходные сигналы: аналоговый токовый 4-20 мА, частотно-импульсный 0-10000 Гц и цифровой по HART протоколу.
Преобразователи могут комплектоваться индикатором - локальным интерфейсом оператора (далее - ЛОИ), либо быть без него.
Расходомеры различаются по способу монтажа преобразователя: с молтажом непосредственно на корпусе датчика (интегральный монтаж) или удаленно (удалённый монтаж). При удалённом монтаже используются соединительные коробки.
Расходомеры предназначены для работы во взрывобезопасных и взрывоопасных условиях.
Общий вид расходомеров представлен на рисунке 1.
Расходомер с интегральным монтажом Преобразователя на датчике
Преобразователь для удалённого монтажа

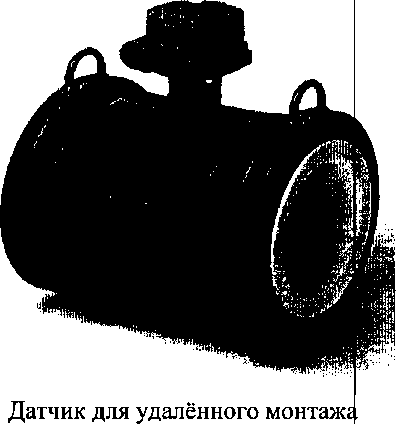

Рисунок 1 - Общий вид расходомеров электромагнитных Метран-370
Программное обеспечениеПрограммное обеспечение (далее - ПО) расходомеров является метрологически значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенным в микроконтроллер электронного блока преобразователя. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
8732Е | |
|
Номер версии (идентификационный номер) ПО |
Не ниже 5.3.3 | |
|
Цифровой идентификатор ПО |
— | |
|
Алгоритм вычисления цифрового идентификатора ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики расходомеров
|
Наименование характеристики |
Значение характерист |
ИКИ |
|
1 |
2 | |
|
Диаметр условного прохода Ду, мм |
15, 25,32, 40,50, 80,100, |
L50,200 |
|
Пределы основной относительной погрешности измерения расхода % |
±0,5 | |
|
Пределы погрешности преобразования частотноимпульсного выходного сигнала в токовый, % от ди измерений* ............................................................... |
±0,1 | |
|
Пределы дополнительной относительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые 10°С, % |
±0,04 | |
|
Пределы дополнительной относительной погрешности измерения при воздействии магнитного поля частотой (50± 1) Гц и напряженностью до 400 А/м, % |
±0,1 | |
|
Диапазон давлений измеряемой среды, МПа -для диаметров Ду до 100 мм -для диаметров Ду 150, 200 мм |
от 0,05 до 4 от 0,05 до 2,5 | |
|
Минимальная удельная электропроводность измеряемой среды, См/м |
5-Ю"4 | |
|
Температура измеряемой среды, °C |
от -29 до +180 | |
|
Температура окружающей среды°C -датчика
-сЛОИ - без ЛОИ
|
от -40 до +65 | |
|
от -25 до +65 от -40 до +74 | ||
|
от -40 до +85 | ||
|
Диапазон относительной влажности окружающей среды 4), % |
от 0 до 100 | |
|
Напряжение питания, В
|
от 100 до 220 от 12 до 42 | |
|
Максимальная потребляемая мощность:
|
40 15 | |
|
Выходные сигналы:
|
4-20 мА 0-10000 Гц HART | |
|
Степень защиты от воды и пыли
|
IP 66 IP 66 IP 68 IP 66 | |
|
Маркировка взрывозащиты: - датчика |
lExeib ПС T5...T3 Gb : 2Ex nA ic ПС T5...T3 Gc Ex tb ШС T80 °C...T200° |
< или X или CDbX |
|
- преобразователя - интегральное исполнение |
lExde[ia Ga] ПС T6...T3C 2Ex nA [ia Ga] IICT4...T3( Ex tb IIIC T80°C...T200°( |
ib X или jc X или :Dbx |
|
- удаленное исполнение |
lExde[ia Ga] ИС Тб ( 2Ех nA [ia Ga] ПС Т4 ( Ex tb ШС Т80 °C Dt |
1ЬХ jcX X |
|
Масса, кг, не более
|
50 4 | |
|
Габаритные размеры, мм, не более длина х ширина х высота |
400 х 400 х 600 | |
|
Средняя наработка на отказ, ч, не менее |
100000 | |
|
Средний срок службы, лет, не менее |
15 | |
|
Примечания Пределы основной относительной погрешности измерения расхода привел диапазона скоростей потока от 0,3 до 10,0 м/с.
|
;ны для :и будет зеденной дей (для гй среды шже без | |
наносится на табличку расходомера способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность средства измерения
Таблица 3-Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-вс | |
|
Расходомер |
Согласно заказу |
1 шт. | |
|
Паспорт |
СПГК.5236.000.00 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СПГК.5236.000.00 РЭ |
* 1 экз. | |
|
Методика поверки |
СПГК.5236.000.00 МП |
* 1 экз. | |
|
Комплект кабельных вводов и заглушек |
Согласно заказу |
- | |
|
Комплект монтажных частей |
Согласно заказу |
- | |
|
* Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес | |||
Поверка
осуществляется по документу СПГК.5236.000.00 МП «Расходомеры электромагнитные
Метран-370. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» 25.04.2С06г. Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
|
Наименование |
Метрологические характеристики | |
|
Установка поверочная расходомеров счетчиков воды КПУ-400ЧМ-10 |
Диапазон расходов от 0,005 до 400 м3/ч с осн относительной погрешностью измерения рас: объема ±0,15 % |
)ВНОЙ сода и |
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измеренийсодержатся в документе СПГК.5236.000.00 РЭ «Расходомеры электромагнитные Метран-370. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Метран-370ГОСТ 8.510-2002 ГСП. Государственная поверочная схема для средств измерений объема и массы жидкостей
Общие
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые, технические требования и методы испытаний
ТУ 4213-053-12580824-2006 Расходомеры электромагнитные Метран-370. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
454003, Россия, г. Челябинск, Новоградский проспект, 15,
Тел. (351) 799-51-51, 799-51-52, факс (351) 799-55-90
www.metran.ru, e-mail: info.Metran@Emerson.com
Испытательный центрФБУ «Челябинский ЦСМ»
Адрес: 454048, г.Челябинск, ул. Энгельса, д. 101
Тел./факс (351) 232-04-01, e-mail: stand@chel.sumet.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
