МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    февраля   2026 Г. №  ³³⁴

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

Лист № 1 Регистрационный № 82767-21                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители частичных разрядов TOPAZ ВЧ (далее - измерители) предназначены для измерений характеристик частичных разрядов (далее - ЧР).

Описание средства измерений

Принцип действия измерителей основан на детектировании высокочастотных импульсов напряжения частичных разрядов, возникающих внутри изоляции, посредством датчиков ЧР, установленных на объекте испытаний, с последующей обработкой сигнала с помощью аналогово-цифрового преобразования и дальнейшей передачей его на сервер по оптоволоконной сети.

Измерители применяются для анализа и оценки интенсивности и распределения импульсов ЧР, предупреждения об аварийном состоянии высоковольтных кабелей, концевых и соединительных муфт (повышенной интенсивности старения электрической изоляции и вероятности возникновения электрического пробоя) путём регистрации параметров частичных разрядов (ЧР) и контроля динамики их развития.

Измерители применяются при анализе технического состояния изоляции кабельных линий.

Функционально измерители состоят из:

• -    внешних измерительных датчиков ЧР, установленных на каждом сетевом компоненте (опционально);

• -    датчика измерения фазы, установленного на одной из фаз силового кабеля;

• -    высоковольтного индукционного источника питания, предназначенного для электропитания измерителей при отсутствии промышленных источников питания (опционально);

• -    блока сбора и обработки данных, в котором сигналы ЧР от каждого контролируемого канала силового кабеля стробируются, усиливаются, собираются и анализируются модулем высокоскоростного сбора данных, а после передаются на сервер через оптоволоконную сеть;

• -    локального или централизованного сервера в сочетании с базой данных, который выполняет вычисления и анализ сигналов унифицированным образом. Получая данные от блока сбора и обработки данных, выполняет хранение данных частичного разряда, отображение амплитуды частичного разряда, частоты разряда, спектра разряда и другой информации о частичном разряде, оценку неисправности кабеля.

Конструктивно измерители выполнены в виде стационарного моноблока из стального корпуса. В зависимости от модификации, измерители могут быть трех или шести канальными (с возможностью расширения для дополнительных датчиков). Все каналы измерения являются независимыми и имеют: входное сопротивление 50 Ом, фильтр полосы частот, способный отделять шум импульсов ЧР по частотному наполнению и форме импульса, аналого-цифровой преобразователь.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид измерителей представлен на рисунке 1. Нанесение знака поверки в обязательном порядке на измерители не предусмотрено.

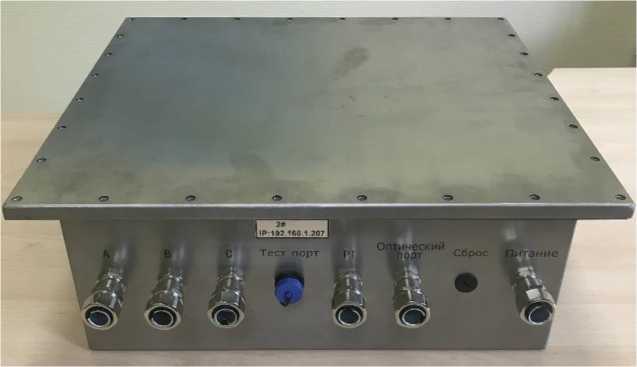

Рисунок 1 - Общий вид измерителей

Пломбирование измерителей не предусмотрено.

Измерители имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного программного обеспечения. Встроенное ПО хранится в программируемой постоянной памяти измерителей и недоступно для конфигурации пользователем.

Внешнее ПО On-line PDMS предназначено для измерений с автоматическим сохранением в базе данных. ПО позволяет читать, обрабатывать результаты измерений, определять тип дефекта и расстояние до него, а также передавать информацию о ЧР по протоколу МЭК 61850-8-1 MMS, МЭК 61850-8-1 GOOSE.

Характеристики ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на корпус измерителей методом трафаретной печати.

Таблица 4 - Комплектность средства измерений

приведены в разделе 3 «Алгоритм измерения ЧР» руководства по эксплуатации.

ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов

ТУ 26.51.45-022-89466010-2019 Измерители частичных разрядов TOPAZ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи»

(ООО «ПиЭлСи Технолоджи»)

ИНН 7727667738

Адрес юридического лица: 117449, г. Москва, ул. Винокурова, д. 3

Изготовитель

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи»

(ООО «ПиЭлСи Технолоджи»)

ИНН 7727667738

Адрес юридического лица: 117449, г. Москва, ул. Винокурова, д. 3

Адрес места осуществления деятельности: 117246, г. Москва, Научный пр-д, д. 17

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д.2, этаж 2, помещ. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Регистрационный № 63392-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитаторы скорости движения транспортных средств «ИС-24»Д (далее - имитаторы) предназначены для воспроизведения скорости движения с целью контроля метрологических характеристик радиолокационных измерителей скорости движения, работающих на частоте 24,15 ГГц и принцип действия которых основан на эффекте Доплера.

Имитатор представляет собой компактный моноблочный прибор, питающийся от встроенного аккумулятора.

Принцип действия имитатора основан на управлении переменной реактивной нагрузкой волноводного тракта, по которому происходит распространение излученных измерителем скорости и отраженных от нагрузки электромагнитных волн. При модуляции нагрузки с определенной частотой имитируется движение объекта с соответствующей скоростью.

Встроенный генератор формирует ряд из восьми управляющих сигналов на частотах, соответствующих ряду имитируемых скоростей. Значения имитируемых скоростей выводятся на светодиодный индикатор. Питание имитатора осуществляется от аккумулятора 12 В.

Общий вид имитатора и места нанесения пломбы и знака поверки показан на рисунке 1

Место опломбирования

Место нанесения знака поверки

Рисунок 1 - Общий вид имитатора

Программное обеспечение, установленное на имитатор выполняет следующие функции: управление электронным блоком имитатора, изменение настроек, цифровая обработка сигналов, отображение результатов измерений на жидкокристаллическом индикаторе.

ПО СИ «ИС-24»Д является внутренним программным обеспечением. Метрологически значимой частью является всё внутреннее программного обеспечения СИ. ПО записывается в память прибора при производстве и закрыто на аппаратном уровне от изменения и считывания.

Идентификационные признаки ПО отсутствуют.

Уровень защиты ПО СИ «ИС-24»Д от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.

Значения имитируемой скорости движения цели, км/ч                     20, 70, 90, 120,

150, 180, 250, 300

Пределы допускаемой абсолютной погрешности имитации скорости, км/ч ± 0,3 Напряжение питания постоянного тока, В от 12 до 15 Потребляемая мощность, Вт, не более 15 Дальность действия имитатора, м, не более 30 Габаритные размеры, мм, не более

- длина

- ширина;

- высота

Масса, кг, не более

Средняя наработка на отказ, ч, не менее 10000 Средний срок службы, лет, не менее

Рабочие условия применения:

• - температура окружающего воздуха, °С                                 от минус 10 до

плюс 40

• - относительная влажность воздуха при 25 °С, %

• - атмосферное давление, кПа                                             от 84,0 до 106,7

наносится на корпус имитатора фотохимическим методом и на титульные листы формуляра ГДЯК 464965.023 ФО и руководства по эксплуатации ГДЯК 464965.023 РЭ типографским способом.

Комплект поставки указан в таблице 1.

Таблица 1

Методика измерений изложена в документе ГДЯК464965.023 РЭ «Имитатор скорости движения транспортных средств «ИС-24»Д. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания»

ТУ 4278-019-31002820-09 Имитаторы скорости движения транспортных средств «ИС-24»Д. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Симикон»

(ООО «Симикон»)

ИНН 7804040165

Адрес места осуществления деятельности: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

Тел. (812) 295-0009, факс (812)324 6151

E-mail:mail@simicon.com

Испытательный центр

ГЦИ СИ ФБУ «Тест-С.-Петербург»

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.

Регистрационный № 48122-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплект мер неразрушающего контроля КМ-131 (далее по тексту - комплект) предназначен для поверки, настройки и контроля работоспособности дефектоскопа вихретокового специализированного ВД-131 НД.

Описание средства измерений

Комплект состоит из четырех мер СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3, СОП 2353.14, помещенных в общий контейнер. Меры имеют цилиндрическую форму и изготовлены из роликов подшипников № 2726 и № 2532 буксовых узлов подвижного состава. На цилиндрической и торцевой поверхностях мер имеются искусственные поверхностные дефекты (ИД) в виде прорезей, которые выполняют роль нарушения сплошности.

Меры СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3 применяются для настройки и проверки работоспособности дефектоскопа вихретокового специализированного ВД-131 НД, а мера СОП 2353.14 применяется для поверки.

Внешний вид комплекта мер неразрушающего контроля КМ-131 показан на рисунке 1.

Рисунок 1 - Внешний вид комплекта мер неразрушающего контроля КМ-131

Метрологические и технические характеристики

Рабочие условия эксплуатации комплекта мер:

- температура окружающего воздуха, ° С..........................................от 0 до плюс 35;

• - относительная влажность окружающего воздуха

(при температуре плюс 20 °С, без конденсации влаги), не более, %          80;

• - атмосферное давление, кПа........................................................................84,0 -106,7.

Знак утверждения типа наносится на титульный лист паспорта типографским методом и на контейнер в виде пленочного шильдика.

Комплектность средства измерений

* Количество и типы мер в комплекте определяются при заказе потребителем

Сведения о методах измерений приведены в паспорте КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131».

Паспорт КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131»

СТО РЖД 1.06.004-2010 Система неразрушающего контроля в ОАО «РЖД». «Порядок разработки, метрологической экспертизы, аттестации и регистрации мер и настроечных образцов для неразрушающего контроля продукции для железнодорожного транспорта»

Изготовитель

Общество с ограниченной ответственностью «НПП «Промприбор»

(ООО «НПП «Промприбор»)

Адрес места осуществления деятельности: 105318, г. Москва, ул. Ткацкая, д.1 тел./факс: (495) 580-37-77 e-mail: pp@ndtprompribor.ru; сайт: www.ndtprompribor.ru

Испытательный центр

Государственный центр испытаний средств измерений ГЦИ СИ ФГУП «ВНИИМС», г. Москва. Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, адрес в Интернете: www.vniims.ru

Лист № 1 Регистрационный № 32724-06                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Дефектоскопы ультразвуковые УД4-76 предназначены для:

• - ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;

• - измерений глубины и координат залегания дефектов;

• - измерений толщины изделий при одностороннем доступе к ним;

• - измерений отношений амплитуд сигналов, отраженных от дефектов;

• - измерений эквивалентных размеров дефектов;

• - оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах.

Описание средства измерений

Принцип действия дефектоскопов основан на способности УЗК, возбуждаемых пьезоэлектрическими преобразователями, распространяться в контролируемом изделии и отражаться от границ внутренних дефектов и материалов с различной скоростью и затуханием ультразвука. Отраженные от дефектов или неоднородностей контролируемого изделия УЗК воспринимаются пьезоэлектрическими преобразователями, усиливаются, преобразуются в цифровой код, обрабатываются компьютером и выдаются на дисплей. Отображение сигналов на дисплее осуществляется в виде развертки типа А (А-Скан) и типа Б (Б-Скан). На дисплее также отображаются настройка дефектоскопов, измеренные параметры и состояние источника питания.

Дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.

Внешний вид дефектоскопов ультразвуковых УД4-76 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

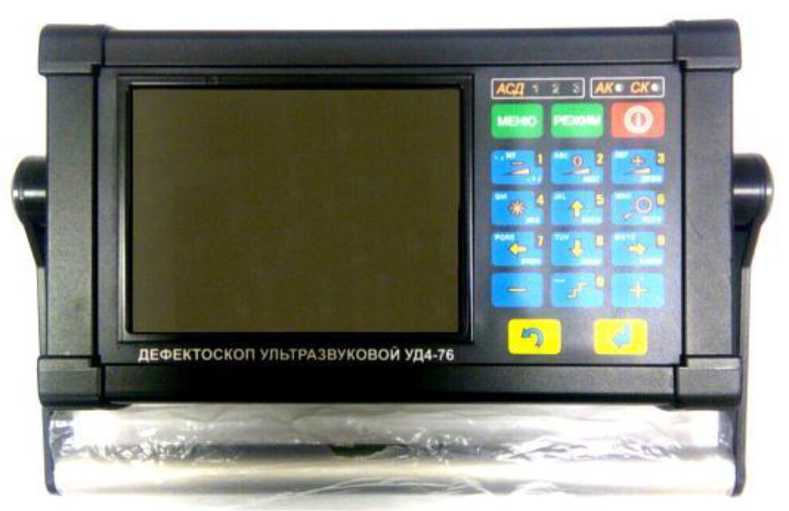

Рисунок 1 - Общий вид дефектоскопов ультразвуковых УД4-76

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.

Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус дефектоскопа методом лазерной гравировки.

аблица 3 - Комплектность средства измерений

приведены в эксплуатационной документации.

ТУ 4276-476-76005454-2006 «Дефектоскоп ультразвуковой УД4-76. Технические условия»

Общество с ограниченной ответственностью «НПП «Промприбор»

(ООО «НПП «Промприбор»)

ИНН 7708549383

Адрес места осуществления деятельности: 105318, г. Москва, ул. Ткацкая, д.1

Телефон/факс: (495) 580-37-77

Адрес в Интернет: www.ndtprompribor.ru

Адрес электронной почты: ndt2@mail.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Лист № 1 Регистрационный № 64397-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Толщиномеры ультразвуковые ТУЗ-7 (далее по тексту - толщиномеры) предназначены для измерения толщины изделий из различных материалов при одностороннем доступе к ним; измерения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине.

Описание средства измерений

Принцип действия толщиномера основан на формировании ультразвуковых зондирующих импульсов, приеме ультразвуковых импульсов, отраженных от границы объекта контроля, и измерении времени распространения УЗК в объекте контроля, пропорционального толщине изделия.

Конструкция толщиномера обеспечивает работу в режимах повышенной и пониженной чувствительности для контроля материалов с высоким затуханием УЗК и материалов с повышенным рассеянием УЗК на кристаллической структуре.

Внешний вид толщиномера ультразвукового ТУЗ-7 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

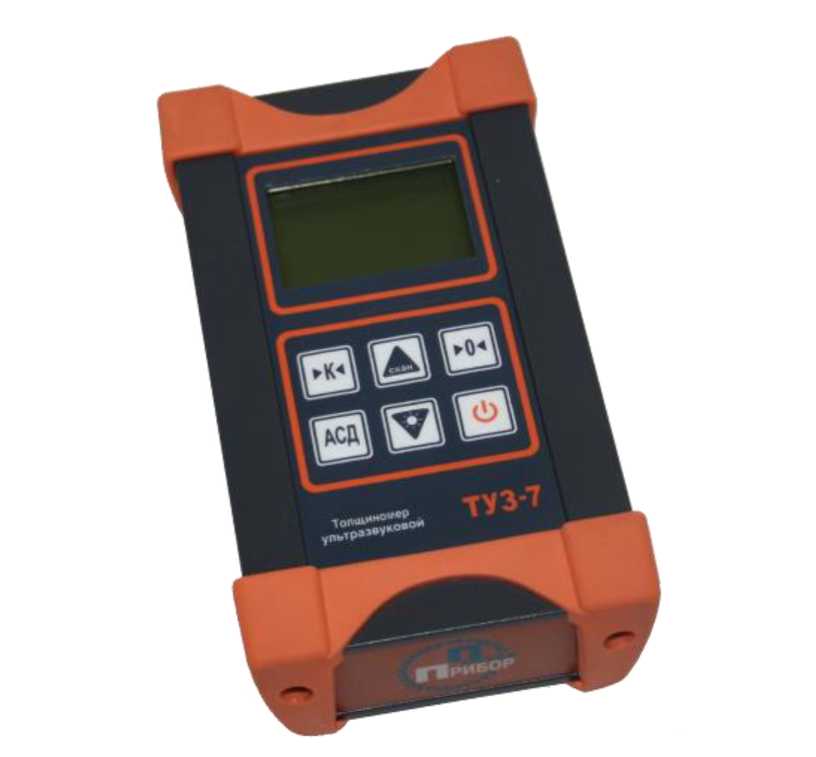

Рисунок 1 - Общий вид толщиномера ультразвукового ТУЗ-7

Места пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.

Защита программного обеспечения толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

аблица 2 - Метрологические и технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и шильдик толщиномера типографским методом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ТУ 4276-038-76005454-2015 «Толщиномер ультразвуковой ТУЗ-7. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «НПП «Промприбор»

(ООО «НПП «Промприбор»)

ИНН 7708549383

Адрес места осуществления деятельности: 105318, г. Москва, ул. Ткацкая, д.1

Телефон/факс: (495) 580-37-77

Адрес в Интернет: www.ndtprompribor.ru

Адрес электронной почты: ndt2@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77/(495) 437-56-66

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 1 Регистрационный № 64142-16                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Дефектоскопы ультразвуковые УД4-86 (далее по тексту - дефектоскопы) предназначены для:

• - измерений координат залегания дефектов;

• - измерений толщины изделий при одностороннем доступе к ним;

• - измерений отношений амплитуд сигналов, отраженных от дефектов;

• - измерений эквивалентных размеров дефектов;

• - оценки скорости распространения ультразвуковых колебаний в различных материалах;

• - ручного неразрушающего контроля готовых изделий, полуфабрикатов и сварных (паяных) соединений на наличие дефектов типа нарушения сплошности и однородности материалов.

Описание средства измерений

Принцип действия дефектоскопа основан на способности ультразвуковых колебаний (далее по тексту - УЗК), возбуждаемых ПЭП дефектоскопа, распространяться в контролируемом изделии и отражаться от внутренних дефектов или границ поверхностей изделия. Отраженные УЗК принимаются ПЭП, преобразовываются в пропорциональные электрические сигналы и обрабатываются по заданному алгоритму.

После обработки сигналы отображаются на экране дефектоскопа в виде информации, позволяющей делать выводы о наличии и координатах залегания дефектов, а также об их эквивалентных размерах.

Дефектоскоп состоит из электронного блока и связанного с ним кабелем пьезоэлектрического преобразователя (ПЭП). Электронный блок состоит из корпуса, платы центральной, платы процессора и памяти, платы аналоговой, аккумуляторного блока. На корпусе установлены пленочная клавиатура, TFT дисплей, индикатор автоматической сигнализации дефекта (АСД), мера толщины, разъемы для связи с ПК, подключения зарядного устройства, кабеля синхронизации, головных телефонов, кабеля соединительного ПЭП, датчика пути.

Внешний вид электронного блока дефектоскопа ультразвукового УД4-86 представлен на рисунке 1.

места пломбировки

знак утверждения типа

Рисунок 1 - Общий вид электронного блока дефектоскопа ультразвукового УД4-86

В дефектоскопе установлена версия ПО «Базовая». Версия ПО «Толщиномер» устанавливается в дефектоскоп по отдельному заказу.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

ПО прошито во внутренней памяти дефектоскопа, защищено пломбами на корпусе дефектоскопа.

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики дефектоскопов ультразвуковых УД4-86______________________________________________________________________

наносится на шильдик на корпусе дефектоскопа методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Таблица 3 - Комплектность дефектоскопов ультразвуковых УД4-86

Примечание: по дополнительному заказу могут поставляться так же другие типы ПЭП.

Методика измерений изложена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 4276-037-76005454-2015 Технические условия. Дефектоскоп ультразвуковой УД4-86

Изготовитель

Общество с ограниченной ответственностью «НПП «ПРОМПРИБОР»

(ООО «НПП «ПРОМПРИБОР»)

ИНН 7708549383

Адрес места осуществления деятельности: 105318, г. Москва, ул. Ткацкая, д.1 Телефон/факс: (495) 580-37-77

Адрес в Интернет: www.ndtprompribor.ru

Адрес электронной почты: ndt2@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 1 Регистрационный № 29138-11                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Дефектоскопы ультразвуковые универсальные УД4-94-ОКО-01 (далее по тексту -дефектоскопы) предназначены для измерения глубин (координат) залегания дефектов контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений.

Описание средства измерений

Принцип действия дефектоскопа основан на способности ультразвуковых колебаний (УЗК), возбуждаемых пьезоэлектрическим преобразователем, отражаться от внутренних дефектов, имеющихся в объектах контроля. Отраженные от дефектов ультразвуковые колебания принимаются пьезоэлектрическим преобразователем, преобразовываются в цифровые электрические сигналы и обрабатываются по заданному алгоритму. После обработки сигналы отображаются на экране дефектоскопа в виде информации, позволяющей делать выводы о наличии, расположении и эквивалентных размерах дефектов, а также правильности проведения контроля и сохраняются в энергонезависимой памяти дефектоскопа.

Дефектоскоп состоит из блока электронного, блоков мультиплексорных и преобразователей, которые при необходимости, могут устанавливаться в отдельное сканирующее устройство.

Конструкция дефектоскопа обеспечивает возможность:

• - использования разных схем ультразвукового контроля;

• - временную регулировку чувствительности;

• - сохранение информации об измерениях и параметрах контроля в энергонезависимой памяти и их дальнейшее отображение на экране дефектоскопа (по каждому каналу контроля), а также передачу этой информации на внешние устройства;

• - применения его в составе автоматизированных или механизированных установок неразрушающего контроля.

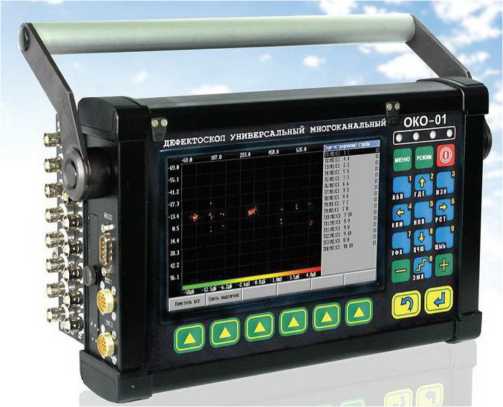

Рисунок 1 - Общий вид дефектоскопа ультразвукового универсального УД4-94-ОКО-01

На дефектоскопе установлено программное обеспечение «ОКО-UZ.bin».

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Метрологически значимая часть ПО прошита в сменном носителе и защищена кодом производителя. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. ПО по уровню защиты относится к группе «С» согласно МИ 3286-2010.

Таблица 1

Таблица 2

Знак утверждения типа наносится на этикетку дефектоскопа методом печати и на титульный лист Руководства по эксплуатации методом печати.

Комплектность средства измерений Комплект поставки дефектоскопа приведен в таблице 3.

Таблица 3

Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп ультразвуковой универсальный УД4-94-ОКО-01» УС-040.00.00.000-2011 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 4276-003-76005454-2011 Технические условия. Дефектоскоп ультразвуковой универсальный УД4-94-ОКО-01

Изготовитель

Общество с ограниченной ответственностью «НПП «ПРОМПРИБОР»

(ООО «НПП «ПРОМПРИБОР»)

Адрес места осуществления деятельности: 105318, г. Москва, ул. Ткацкая, д.1 тел./факс: (495) 580-37-77;

Е-mail: pp@ndtprompribor.ru; Сайт: www.ndtprompribor.ru

Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08

Адрес: 119361, г. Москва, ул. Озерная, 46

тел. +7-495-437-56-33, факс +7-495-437-31-47

Е-mail: vniiofi@vniiofi.ru. Сайт: http://www.vniiofi.ru
