№2606 от 07.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 61655
О переоформлении свидетельств об утверждении типа средства измерений № 57869/1 и № 57870/1 "Преобразователи (датчики) давления измерительные EJ*" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2606 от 07.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 декабря 2018 г. № 2606
Москва
О переоформлении свидетельств об утверждении типа средства измерений № 57869/1 и № 57870/1 «Преобразователи (датчики) давления измерительные EJ*» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» б/д № YRU-L- 18приказываю:
-
1. Внести изменения в описание типа на преобразователи (датчики) давления измерительные EJ*, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59868-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 2, утвержденным ФГУП «ВНИИМС» 09 августа 2018 г., и распространить действие документа на преобразователи (датчики) давления измерительные EJ*, находящиеся в эксплуатации.
-
3. Переоформить свидетельства об утверждении типа № 57869/1 и № 57870/1 «Преобразователи (датчики) давления измерительные EJ*», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 59868-15, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O0E1036EE32711E88OE9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
<________—________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «7» декабря 2018 г. № 2606
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи (датчики) давления измерительные EJ*
Назначение средства измеренийПреобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывных измерений и преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/или цифровой сигнал для передачи по протоколам HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.
Описание средства измеренийВ преобразователях (датчиках) давления измерительных EJ* используется резонансночастотный принцип преобразования давления. Чувствительный элемент датчика выполнен на базе монокристалла кремния. Кремниевые резонансно-частотные преобразователи отличаются высокой стабильностью и удобством получения цифровой измерительной информации.
Встроенная электроника обрабатывает в соответствии с установками полученный частотный сигнал в цифровом виде, и выводит в цифровом виде (протоколы HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.), и/или преобразует его в аналоговый выходной сигнал постоянного тока (ток или напряжение). Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом постоянного тока 4-20 мА или 1-5 В (для HART) путем наложения частотного сигнала на сигнал постоянного тока.
Преобразователи (датчики) давления измерительные EJ* могут выполнять следующие функции:
-
- учитывать воздействие внешних влияющих факторов, таких как температура окружающей или рабочей среды, статическое давление;
-
- осуществлять дистанционную перенастройку диапазонов измерений;
-
- выдавать сигналы пропорциональные корню квадратному из измеряемой величины;
-
- проводить линеаризацию выходного сигнала по шаблону пользователя;
-
- осуществлять функции самодиагностики, позволяющие непрерывно отслеживать техническую исправность преобразователей.
Преобразователи (датчики) давления измерительные EJ* производятся следующих модификаций: EJX (серия А) и EJA (серия А, серия Е), в которых содержатся модели 110, 115, 118, 120, 130, 210, 220, 430, 438, 440, 310, 510, 530, 560 (только для модификации EJA), 610, 630, 910, 930 и исполнения EJXC (серия А) модели 40, 50, 80; EJAC (серия E), модели 50, 60, 80. Они различаются метрологическими характеристиками, геометрическими размерами, а также видом измеряемого давления.
Преобразователи EJXC (серия А) и EJAC (серия Е) являются комбинированными исполнениями модификаций EJX (серии А) или EJA (серии Е) соответственно, в комплекте с одним или несколькими комплектующими: с промывочным кольцом, адаптером, измерительной диафрагмой, вентильным блоком, фланцевым соединением прямого монтажа, фланцевым соединением с капиллярами.
Преобразователи EJXC40A с выносными сенсорами (DRS) являются
комбинированными исполнениями модификации измерительных преобразователей избыточного давления EJX (серии А) для измерений дифференциального давления и параметров, функционально связанный с давлением (уровня, плотности, массового и объемного расхода) и представляют собой два датчика избыточного давления (ведущий и ведомый), соединенные кабелем для синхронизации измерения.
Преобразователи (датчики) давления измерительные EJ* помимо общепромышленного исполнения имеют и взрывозащищенные исполнения.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
EJabc-de.....
a - модификация (A или X),
b - модели (110, 930)
c - серия (А или Е),
d - код вида выходного сигнала
e - код диапазона (шкалы) выходного сигнала
. - коды других, не влияющих на метрологические и технические характеристики,
параметров (резьба, ориентация развязки, наличие/отсутствие дисплея и т.д.).
Преобразователи комбинированного исполнения помимо указанной выше этикетки датчика имеют дополнительную этикетку комбинированного исполнения:
EJaCbc-d.....
a - модификация (A или X),
b - модели (40, ., 80)
c - серия (А или Е),
d - вид измеряемого давления (абсолютное, избыточное, дифференциальное)
. - коды других, не влияющих на метрологические и технические характеристики,
параметров (наличие отсутствие мембраны, разделительных колец, материалов, и т.д.).
Полные коды моделей указываются в паспортах на преобразователи.
Общий вид преобразователей представлен на рисунках 1- 3.
Допускается выпуск датчиков в разных цветовых решениях.

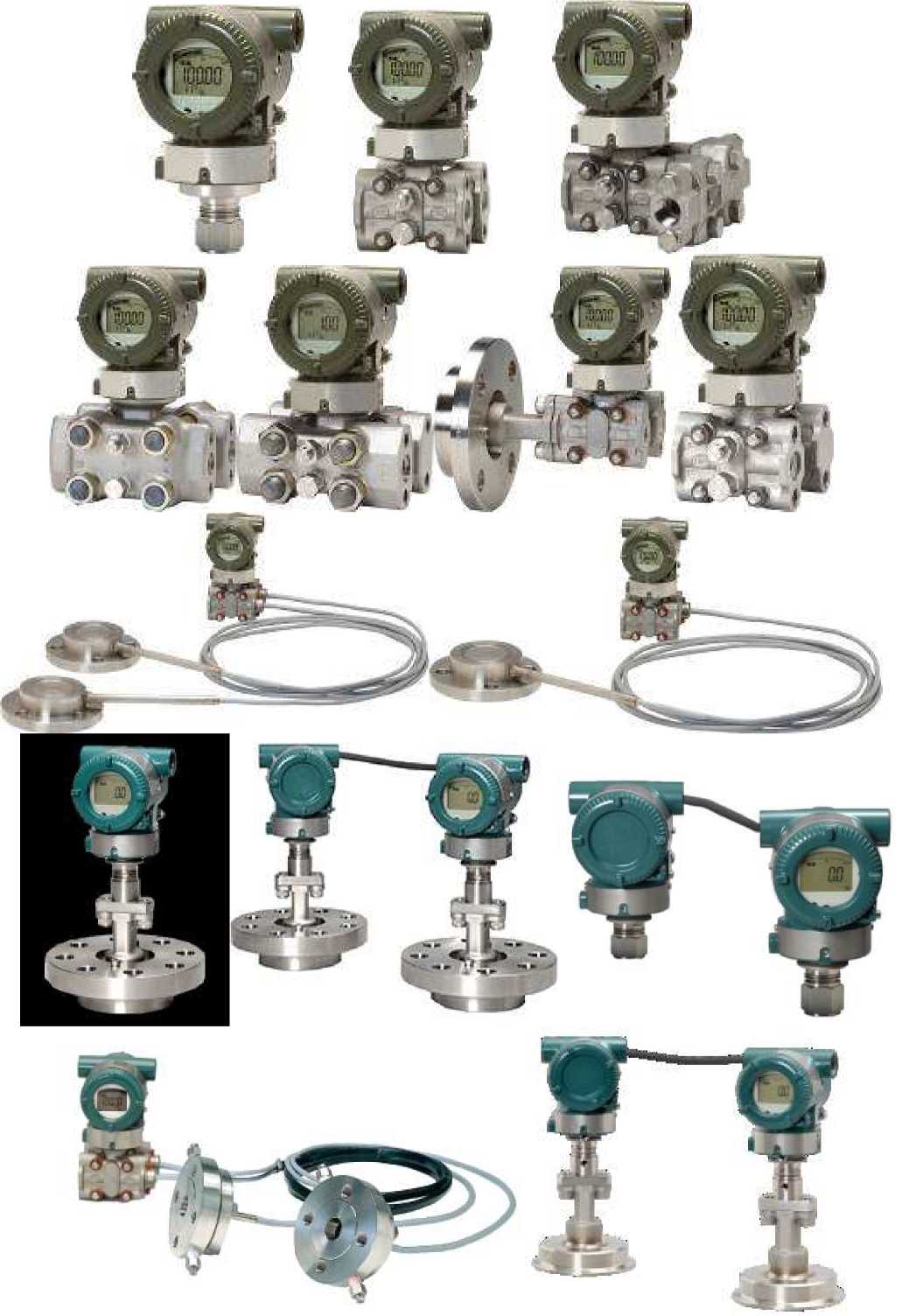

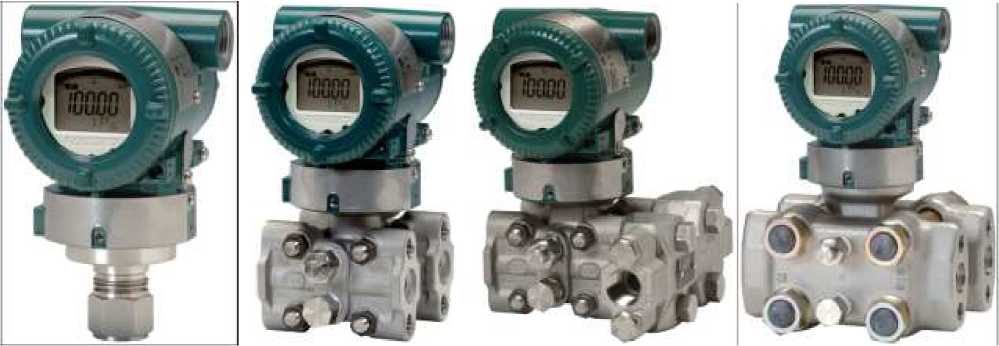

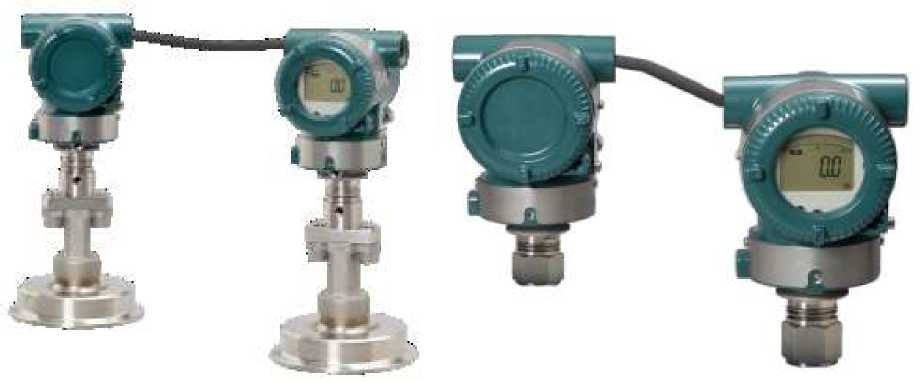

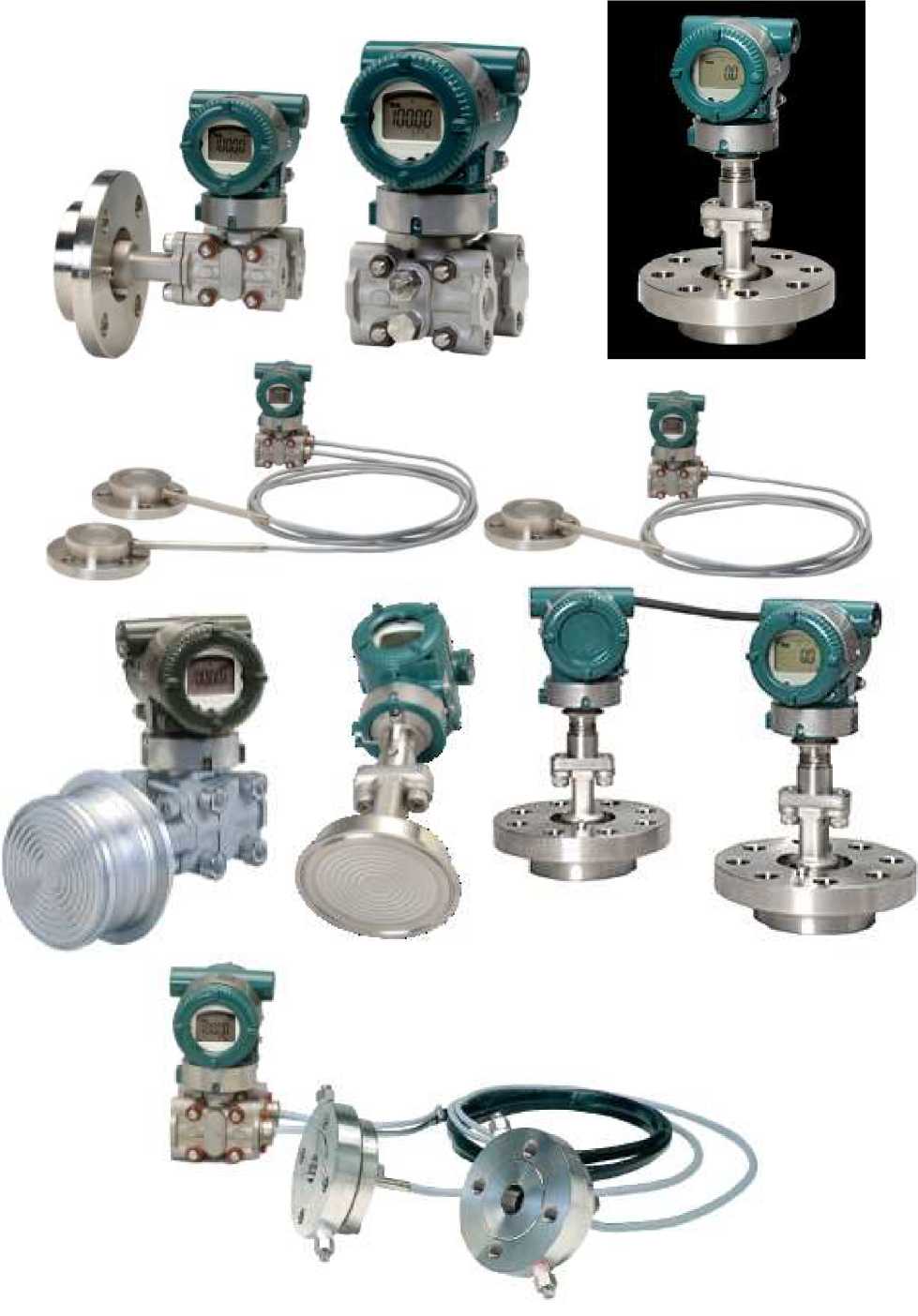

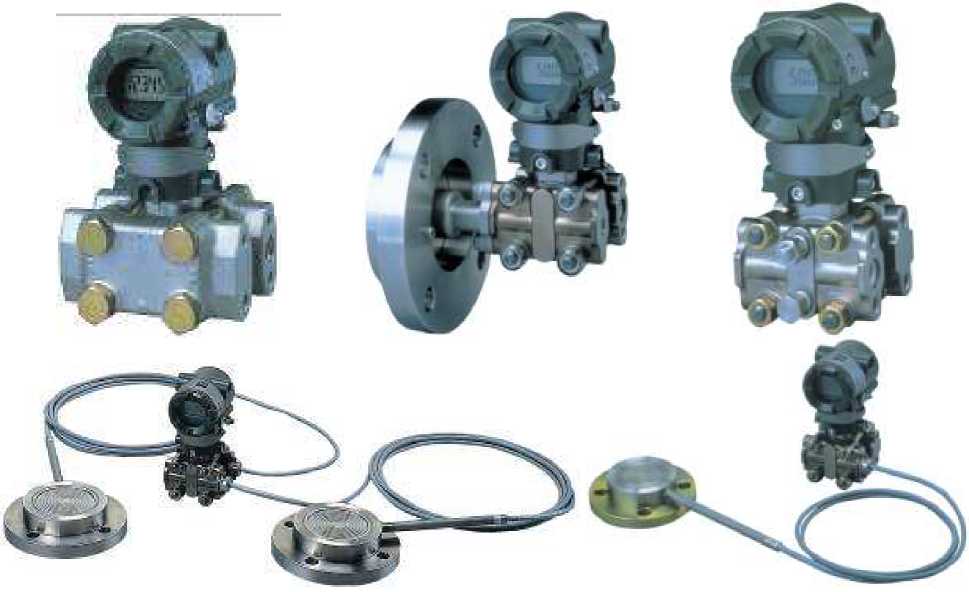

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)
Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)
Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX (серия А), EJXC (серия A)

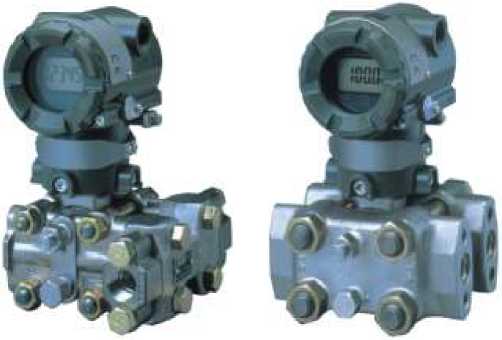

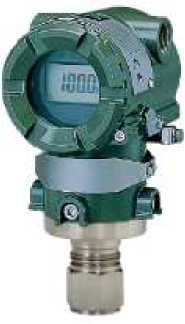

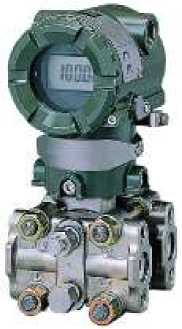

Рисунок 2 - Общий вид преобразователей (датчиков) давления измерительных EJA (серия A)

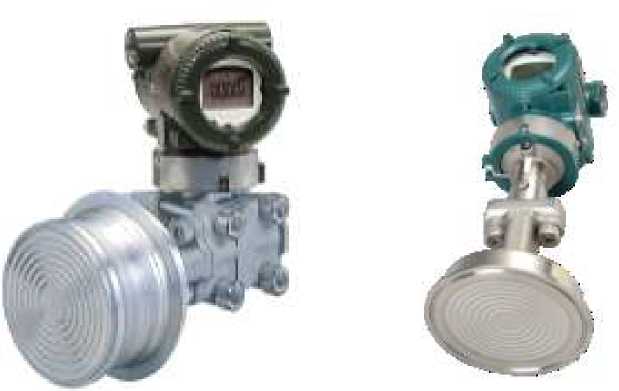

Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных
EJA (серия E), EJAC (серия E).
Рисунок 3 - Общий вид преобразователей (датчиков) давления измерительных
EJA (серия E), EJAC (серия E).
Программное обеспечениеПрограммное обеспечение (ПО) является встроенным и предназначено для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки преобразователей, проведение диагностики преобразователя. Разделения на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.
Для целей конфигурирования датчиков может быть использован программный комплекс FieldMate, устанавливаемый на персональный компьютер и поддерживающий процедуры начальной установки, текущего техобслуживания, регистрации неисправностей и сохранения информации о конфигурации датчиков давления и других устройств КИПиА по различным протоколам передачи данных, включая HART, BRAIN, Foundation Fieldbus, Modbus, Profibus.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.01 |
|
Цифровой идентификатор ПО |
Не отображается |
|
Другие идентификационные данные |
отсутствуют |
Таблица 2 - Основные метрологические и технические характеристики преобразователей
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений (в зависимости от модели и настройки):
|
от 0 до 70 1) от -0,1 до +70 1) от -0,5 до +14 1) 2) от -70 до +70 1) 2) |
|
Диапазон измерений температуры при помощи внешнего термопреобразователя сопротивления с НСХ типа «Pt100» (по ГОСТ 6651-2009), °С (только для моделей 910, 930) |
от -200 до +850 1) |
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления и разности давлений (в зависимости от модели и настройки), % |
от ±0,025 до ±0,6 1) |
|
Пределы допускаемой основной абсолютной погрешности канала измерений температуры, (только для моделей 910, 930), °С |
±0,5 |
|
Пределы допускаемой относительной погрешности при вычислении расхода (без учета погрешности определения свойств измеряемой среды), % |
±0,1 |
|
Температура окружающей среды, °С (для моделей с Ж<КИ) |
от -60 до +85 1) (от -30 до +80) |
|
Пределы допускаемой дополнительной относительной погрешности от влияния изменения температуры окружающего воздуха, на 28 °С, (в зависимости от модели и от настройки), % |
от ±0,014 до ±0,8 1) |
|
Информативный параметр выходного сигнала:
|
от 4 до 20 мА, от 1 до 5 В протоколы BRAIN, HART, Foundation Fieldbus, Modbus, Profibus |
|
Напряжение питания, В (в зависимости от модели) |
от 10,5 до 42 |
|
Габаритные размеры (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, мм |
300x250x250 |
|
Масса (преобразователь, без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, кг |
15 |
|
Средняя наработка до отказа, ч, не менее |
180000 |
|
Средний срок службы, не менее, лет |
20 |
|
Примечание:
| |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь (датчик) давления измерительный |
EJ* |
1 шт. |
В соответствии с заказом |
|
Паспорт |
1 экз. |
В соответствии с заказом | |
|
Методика поверки |
МП 59868-15 Измененная редакция, Изм. №2 |
1 экз. |
Допускается поставлять 1 экз. на партию преобразователей |
|
Коммуникатор для настройки или ПО «FieldMate» |
1 шт. |
По отдельному заказу | |
|
Руководство по эксплуатации |
1 экз. | ||
|
Термопреобразователь сопротивления Pt100 (со специальным разъемом и удлинительным кабелем) |
1 шт. |
По отдельному заказу, только для моделей 910, 930 |
осуществляется по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 09.08.2018 г.
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 по ГОСТ Р 8.802-2012 - (Регистрационный № 58794-14).
Манометр абсолютного давления МПАК-15 по ГОСТ Р 8.840-2013 - (Регистрационный № 24971-03).
Мановакуумметр грузопоршневой МВП-2,5 по ГОСТ Р 8.802-1012 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Мультиметр HP Agilent 3458A (Регистрационный № 25900-03).
Мера электрического сопротивления МС3050 (Регистрационный № 28926-05). Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям (датчикам) давления измерительным EJ*ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия»
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
ИзготовительФирма «Yokogawa Electric Corporation», Япония
2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750 Japan
Фирма «Yokogawa Electric China Co.,ltd.», Китай
№365 Xing Long Street, Suzhou Industrial Park, Jiangsu, 215126, China
ЗаявительООО «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г. Москва, Горохольский пер., д.13, строение 2
Телефон: +7(495) 737-78-68/71, 933-85-90; Факс. +7(495) 737-78-69, 933-85-49
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
