ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений артериального давления и частоты пульса BP

Приборы для измерений артериального давления и частоты пульса BP (далее - приборы) предназначены для измерений систолического и диастолического артериального давления крови и частоты пульса осциллометрическим методом.

Принцип действия приборов основан на анализе изменений осцилляций давления воздуха в манжете при плавном снижении его величины. Частота пульса определяется как среднее значение частоты осцилляций давления в манжете за несколько периодов сердечных сокращений.

Приборы состоят из корпуса с жидкокристаллическим дисплеем, внутри которого находится датчик давления, компрессор (кроме исполнения BP N1 Basic) и узел обработки сигнала пульсовой волны. Манжета представляет собой пневматическую камеру в чехле с застежкой для ее фиксации на руке. Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию заряда элементов питания и ошибок, возникающих в процессе измерения.

Приборы выпускаются в следующих исполениях: BP N1 Basic, BP A1 Easy, BP A1 Basic, BP A2 Easy, BP A2 Basic, BP A6 PC, BP A150 AFIB, BP A200 AFIB, BP 3AG1, BP B3 Comfort PC, BP A7 Touch BT отличающиеся внешним видом, способом создания давления внутри манжеты и дополнительными функциями.

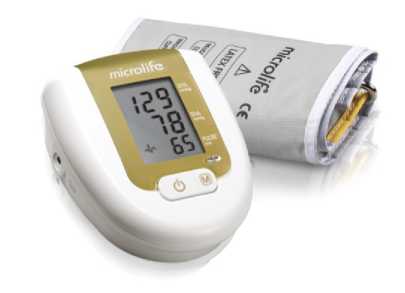

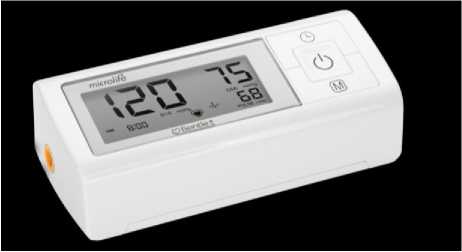

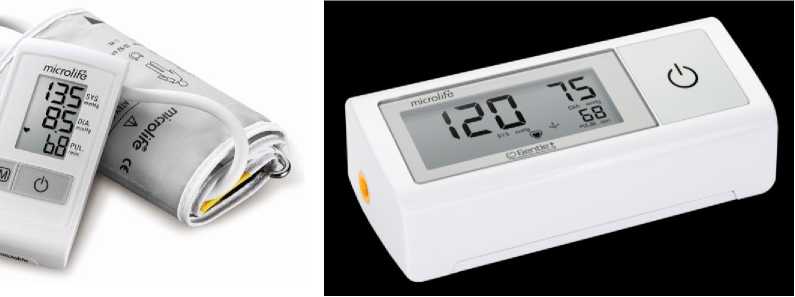

Общий вид приборов представлен на рисунках 1-11.

Рис. 1 - Общий вид BP N1 Basic

Рис. 2 - Общий вид BP A1 Easy

Рис. 3 - Общий вид BP A1 Basic

Рис. 4 - Общий вид BP A2 Easy

Рис. 5 - Общий вид BP A 6 PC

Рис. 6 - Общий вид BP 3AG1

Рис. 7 - Общий вид ВР А 200 Afib

Рис. 8 - Общий вид ВР А 150 Afib

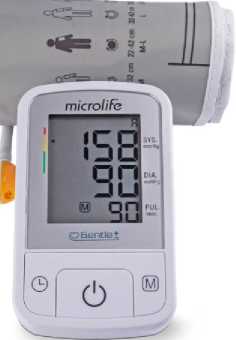

Рис. 9 - Общий вид ВР А2 Basic

Рис. 10 - Общий вид ВР B3 Comfort PC

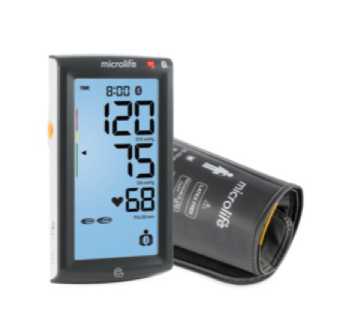

Рис. 11 - Общий вид ВР А7 Touch BT

Пломбирование средств измерений от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на приборы не предусмотрено.

Заводской номер средства измерений наносится на корпус при помощи наклейки.

Места нанесения знака утверждения типа и заводского номера представлены на рисунке 12.

Знак утверждения типа

Заводской номер

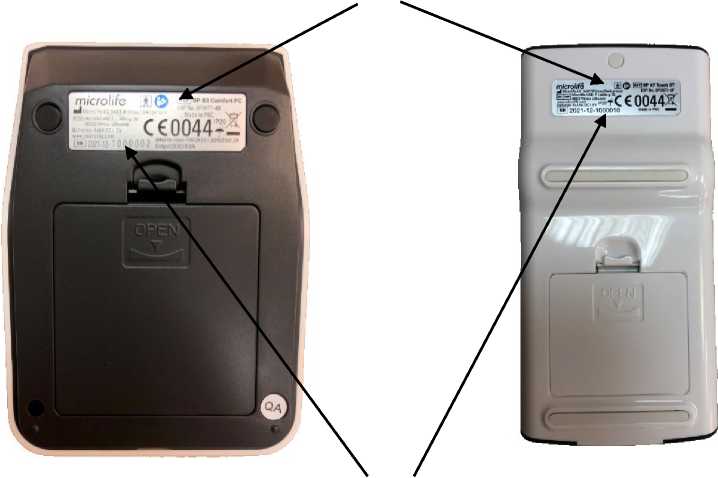

Рис. 12 - Места нанесения знака утверждения типа и заводского номера

Приборы имеют внутреннее и внешнее ПО. Внутреннее ПО является метрологически значимым и используется для преобразований давления пульсовых волн в цифровой код, для последующего хранения результатов и вывода их на дисплей. Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Внешнее ПО не является метрологически значимым и представляет собой технологическую программу для передачи и хранения информации о результатах измерений, передаваемых с прибора по интерфейсу USB на персональный компьютер.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики приборов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится при помощи наклейки на заднюю панель прибора и (или) на руководство по эксплуатации типографским способом.

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность приборов

приведены в разделе 15 руководства по эксплуатации для BP А6 PC и BP A200 AFIB, в разделе 14 руководства по эксплуатации для BP A150 AFIB, в разделе 13 руководства по эксплуатации для BP A2 Easy, BP A2 Basic и BP A7 Touch BT, в разделе 11 для BP B3 Comfort PC, в разделе 12 для остальных исполнений.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

ГОСТ 31515.1-2012 (EN 1060-1:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования»;

ГОСТ 31515.3-2012 (EN 1060-3:1997) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови»;

Стандарт предприятия «Microlife AG» на приборы для измерений артериального давления и частоты пульса BP.

Фирма «Microlife AG», Швейцария

Адрес: Espenstrasse 139, СН-9443 Widnau, Швейцария

Телефон: +41/71-727-70-30

Web-сайт: www.microlife.com

E-mail: info@microlife.ru

Производственная площадка:

Фирма «ONBO Electonic (Shenzhen) Co., Ltd», Китай

Адрес: No. 138 Huasheng Road, Langkou Community Dalang Street, Longhua District, Shenzhen, Китай

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
