ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Лист № 1 Регистрационный № 60279-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки управления БУЦ-3

Блоки управления БУЦ-3 (далее - блок) предназначены для задания режимов работы, регулирования и контроля входных и выходных параметров станций катодной защиты СКЗ-ИП-Б (далее - станция) в ручном и дистанционном режимах.

Описание средства измерений

Блоки являются составной частью станций катодной защиты подземных металлических сооружений от электрохимической коррозии.

Блоки выпускаются в двух конструктивных исполнениях: БУЦ-3 для станции без резервирования и БУЦ-3Р для станции с резервированием.

Блоки обеспечивают:

• 1) измерение и отображение на встроенном табло значений:

• - выходного напряжения станции;

• - выходного тока станции;

• - суммарного потенциала на защищаемом сооружении;

• - поляризационного потенциала на защищаемом сооружении;

• - напряжения питающей сети;

• - общего времени работы;

• - времени работы с заданным значением параметра (времени защиты);

• 2) задание значений уставок параметров с помощью встроенной клавиатуры:

• - выходного напряжения станции;

• - выходного тока станции;

• - суммарного потенциала на защищаемом сооружении;

• - поляризационного потенциала на защищаемом сооружении;

• 3) задание с помощью встроенной клавиатуры и световую индикацию режимов работы станции:

• - режим стабилизации выходного тока;

• - режим стабилизации выходного напряжения;

• - режим стабилизации защитного потенциала (суммарного или поляризационного);

• - режим отключения силовых блоков станции;

• - режим дистанционного управления;

• 4) световую индикацию состояния станции:

• - авария;

• - обрыв электрода сравнения;

• - режим удвоенного выходного напряжения;

• 5) передачу по интерфейсу RS-485 сигналов телеизмерения:

- выходного напряжения станции;

- выходного тока станции;

- суммарного потенциала на защищаемом сооружении;

- поляризационного потенциала на защищаемом сооружении;

- напряжения питающей сети;

- количества импульсов телеметрического выхода счетчика электроэнергии;

- общего времени работы;

- времени работы с заданным значением параметра (времени защиты);

- температуры внутри блока управления;

• 6) передачу по интерфейсу RS-485 телесигнализации:

- о режиме дистанционного управления;

- об аварийном состоянии;

- об обрыве электрода сравнения;

- о переводе в режим удвоенного выходного напряжения станции;

- о несанкционированном открывании двери станции;

• 7) прием по интерфейсу RS-485 сигналов телеуправления:

- переключение режимов работы станции;

- перевод в режим поддержания суммарного потенциала;

- отключение силовых блоков станции;

• 8) прием по интерфейсу RS-485 сигналов телерегулирования:

- уставка значения выходного тока станции;

- уставка значения выходного напряжения станции;

- уставка значения суммарного (поляризационного) потенциала на защищаемом сооружении;

• 9) формирование управляющего напряжения для силовых блоков станции.

Прием и передача информации по интерфейсу RS-485 осуществляется в соответствии с протоколом Modbus RTU.

Функционально блоки состоят из платы управления и платы индикации.

Плата управления включает следующие узлы:

- процессор;

- канал измерения выходного тока;

- канал измерения выходного напряжения;

- канал измерения защитного потенциала;

- канал измерения переменного напряжения сети электропитания;

- канал формирования управляющего напряжения 0-5 В;

- канал интерфейса RS-485;

- узел контроля состояния двери;

- узел счетчика электроэнергии;

- узел электропитания, включающий трансформатор и преобразователи напряжения.

Плата индикации включает следующие основные узлы:

- процессор;

- узел индикации, состоящий из табло на семисегментных индикаторах, и единичных светодиодных индикаторов;

- кнопочную клавиатуру.

Конструктивно блоки выполнены в виде металлического короба, состоящего из корпуса и крышки. В корпусе закреплена плата управления и соединители, обеспечивающие подключение блока к станции. На крышке закреплена плата индикации с клавиатурой, контрольные гнезда и держатель предохранителя. Корпус и крышка крепятся друг к другу четырьмя винтами. Для

Лист № 3 Всего листов 7 обеспечения невозможности несанкционированного вскрытия блока один из винтов имеет пломбировочную чашку с мастикой для нанесения клейма поверителя.

На верхней и нижней поверхности корпуса расположены разъемы, предназначенные для подсоединения питающей сети, измерительных и сигнальных цепей, цепи управления силовой частью станции и цепей интерфейса RS-485.

Конструкция корпуса блока обеспечивает защиту от проникновения посторонних предметов, соответствующую степени защиты IP40.

Общий вид блоков и расположение места для нанесения оттиска поверителя показаны на рис.1 и 2.

АВАРИЯ

НАПРЯЖ

НОТЕНЦ В

^ПОТЕНЦ

СУММ

ПОЛЯР

откл

КОНТРОП,

^ПОТЕНЦ

НАПРЯЖ

РЕЖИМ

ПОТЕнц

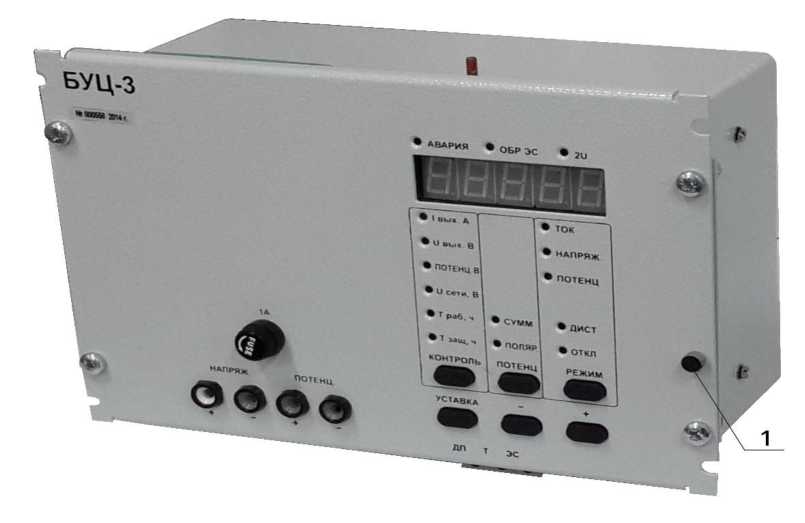

1 - Место нанесения знака поверки Рисунок 1 - Общий вид блока БУЦ-3

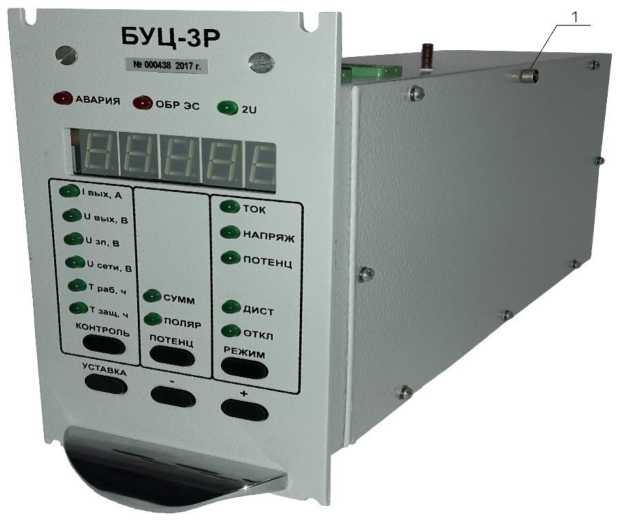

1 - Место нанесения знака поверки Рисунок 2 - Общий вид блока БУЦ-3Р

В качестве процессора платы управления применен микроконтроллер фирмы "Atmel".

Все каналы измерения и формирования сигналов имеют гальваническую развязку портов от процессора.

В качестве процессора платы индикации применен микроконтроллер фирмы "Microchip"

Программирование контроллеров осуществляется на этапе настройки плат через разъемы для программирования в плате управления и плате индикации в соответствии с инструкциями по программированию ИЖСК.687243.134 И21, ИЖСК.687243.049 И21.

Изменение или удаление встроенного программного обеспечения через внешние разъемы невозможно. Точность измерения параметров обеспечивается заданием калибровочных коэффициентов в процессе настройки блока в соответствии с инструкцией по настройке ИЖСК.656126.006 И2. Защита от изменения калибровочных коэффициентов выполняется снятием джампера на плате управления после настройки и пломбированием блока пломбой с оттиском клейма поверителя. Калибровочные коэффициенты сохраняются в энергонезависимой памяти на плате управления блока.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения - «Высокий» согласно Р 50.2.077 - 2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Примечание - нормирующим значением при определении приведенных погрешностей является наибольшее значение диапазона измерений

Знак утверждения типа

наносится на лицевой панели блока методом сеткографии, на титульном листе паспорта -типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Метод измерений - прямой и приведен в паспорте ИЖСК.656126.006 ПС для исполнения БУЦ-3 и ИЖСК.656126.008 ПС для исполнения БУЦ-3Р.

ИЖСК.656126.006 ТУ «Блок управления БУЦ-3. Технические условия».

Правообладатель

Публичное акционерное общество Ставропольский радиозавод «Сигнал»

(ПАО «Сигнал»)

ИНН 2635000092

Адрес: 355037, г. Ставрополь, 2-й Юго-Западный пр-д, д. 9а

Тел.: (8652) 77-98-35

Факс: (8652) 77-93-78

Е-mail: signal@stav.ru

Изготовитель

Публичное акционерное общество Ставропольский радиозавод «Сигнал»

(ПАО «Сигнал»)

ИНН 2635000092

Адрес: 355037, г. Ставрополь, 2-й Юго-Западный пр-д, д. 9а

Тел.: (8652) 77-98-35

Факс: (8652) 77-93-78

Е-mail: signal@stav.ru

Испытатель

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Ставропольском крае» (ГЦИ СИ ФБУ «Северо-Кавказский ЦСМ») Адрес: 355035 г. Ставрополь, ул. Доваторцев, д. 7а

Тел.: (8652) 35-21-77; 35-76-19

Факс: (8652) 95-61-94

Е-mail: ispcentrcsm@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № 30056-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Регистрационный № 52153-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гриндометры Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Кон-станта-Клин-250

Назначение средства измерений

Гриндометры Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250 (далее -гриндометры) предназначены для измерений размеров частиц лакокрасочных материалов при определении степени перетира.

Описание средства измерений

Принцип работы гриндометров основан на распределении лакокрасочного материала в пазе, соответствующем размерам частиц материала.

Конструктивно гриндометры состоят из измерительной плиты с клинообразным пазом, параллельным ее продольной оси, и скребка.

Измерительная плита изготовляется из закаленной стали. Глубина паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствует шкале гриндометра с оцифрованными в микрометрах делениями, нанесенной на измерительной плите вдоль паза.

Скребок гриндометра изготовлен из цельной стальной пластины и имеет два одинаковых двухсторонних полированных прямых лезвия с закругленной кромкой. Длина кромки лезвия не менее ширины измерительной плиты гриндометра.

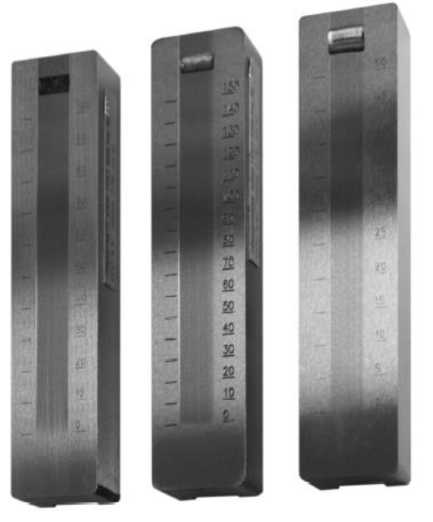

Рисунок 1 - Общий вид гриндометров

Основные метрологические характеристики гриндометров представлены в таблице 1.

Таблица 1

Основные технические характеристики гриндометров представлены в таблице 2.

Таблица 2

Условия эксплуатации:

- диапазон температуры окружающего воздуха, ^оС              от 15 до 25;

- диапазон относительной влажности окружающего воздуха, %   от 45 до 80;

- диапазон атмосферного давления, кПа от 84,0 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на измерительную плиту гриндометров в виде наклейки.

Комплектность средства измерений

Комплектность гриндометров представлена в таблице 3.

Таблица 3

Методика измерений приведена в документах «Гриндометр Константа-Клин-15. Руководство по эксплуатации», «Гриндометр Константа-Клин-25. Руководство по эксплуатации», «Гриндометр Константа-Клин-50. Руководство по эксплуатации», «Гриндометр Константа-Клин-100. Руководство по эксплуатации», «Гриндометр Константа-Клин-150. Руководство по эксплуатации», «Гриндометр Константа-Клин-250. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к гриндометрам Константа-Клин модификаций Константа-Клин-15, Константа-Клин-25, Константа-Клин-50, Константа-Клин-100, Константа-Клин-150, Константа-Клин-250

ТУ 3677-046-77761933-08 «Гриндометры Константа-Клин. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «К-М» (ООО «К-М»)

ИНН 7805381224

Юридический адрес: 198097, Санкт-Петербург, ул. Маршала Говорова, д.29, лит. К, помещ. 1Н № 150-153

Общество с ограниченной ответственностью «К-М» (ООО «К-М»)

ИНН 7805381224

Юридический адрес: 198097, Санкт-Петербург, ул. Маршала Говорова, д.29, лит. К, помещ. 1Н № 150-153

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ имени Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Лист № 1 Регистрационный № 51314-12 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН»

Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН» (далее по тексту -спектрофотометры-флуориметры) предназначены для измерения спектральных коэффициентов направленного пропускания (далее по тексту - СКНП), а также для регистрации спектров пропускания и флуоресценции жидкий и твердых образцов.

Описание средства измерений

Принцип действия спектрофотометров-флуориметров основан на выделении узких спектральных интервалов и спектральном сканировании возбуждающего и испускаемого (флуоресцентрого или рассеянного) излучения посредством монохроматоров.

В режиме абсорбции реализована двухлучевая оптическая схема. СКНП измеряются как отношение светового потока Is(X) прошедшего через образец, находящийся в измерительном канале, к световому потоку I_ref(X), прошедшему через образец, находящийся в опорном канале. Регистрация спектров пропускания проводится путем сканирования по длинам волн заданного спектрального интервала с помощью монохроматора.

В режимах флуоресценции измеряется в относительных единицах интенсивность люминесценции образца вследствие его облучения возбуждающим излучением с определенной длинной волны. Регистрация спектров флуоресценции проводится путем сканирования по длинам волн возбуждающего излучения и (или) излучения флуоресценции с помощью монохроматоров.

В качестве источников света используется ксеноновая лампа.

В качестве фотоприёмников в опорном и измерительном каналах используются кремниевые фотодиоды, а в режиме флуоресценции - фотоэлектронный умножитель (ФЭУ).

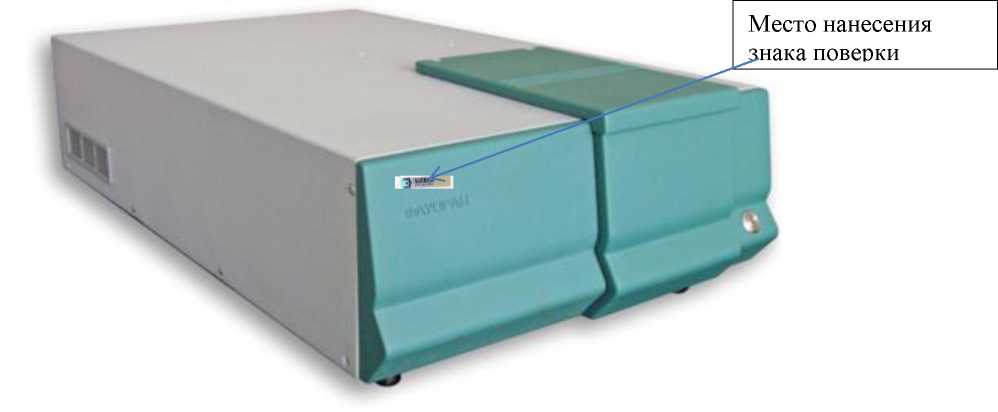

Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» с обозначением места нанесения знака поверки представлен на рисунке 1.

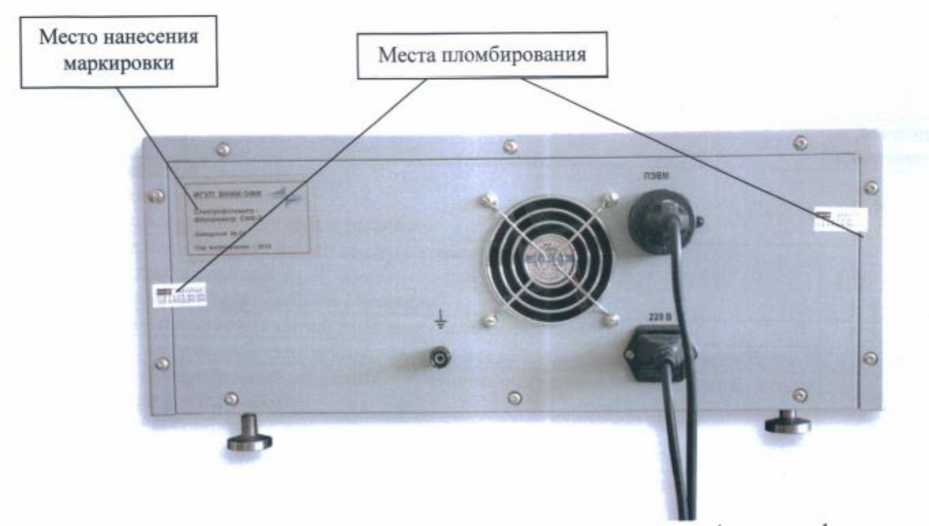

Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» (вид сзади) с обозначением мест нанесения маркировки и пломбирования представлен на рисунке 2.

Рисунок 1 - Общий вид спектрофотометров-флуориметров СФФ «ФЛУОРАН» с обозначением места нанесения знака поверки

Место нанесения маркировки

Места пломбирования

Рисунок 2 - Общий вид спектрофотометров-флуориметров СФФ-2 «ФЛУОРАН» (вид сзади) с обозначением мест нанесения маркировки и пломбирования

Управление спектрофотометрами-флуориметрами, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.

Программное обеспечение поддерживает управление работой спектрофотометров-флуориметров, в том числе сканирование спектров, измерение спектрального коэффициента направленного пропускания (СКНП) оптической плотности, интенсивностей флуоресценции и рассеяния на заданных длинах волн, обработку и хранение данных, включая математическую обработку и графическое отображение спектров.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством прав учётной записи пользователя.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографическим способом и в виде наклейки на корпуса спектрофотометров-флуориметров.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к спектрофотометрам-флуориметрам СФФ-2 «ФЛУОРАН»

ГОСТ 8.557-91 Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,5-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм;

КВФШ 201151.003.ТУ  Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН»

Технические условия.

Изготовитель

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Юридический адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-33-56

Факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Лист № 1 Регистрационный № 71686-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

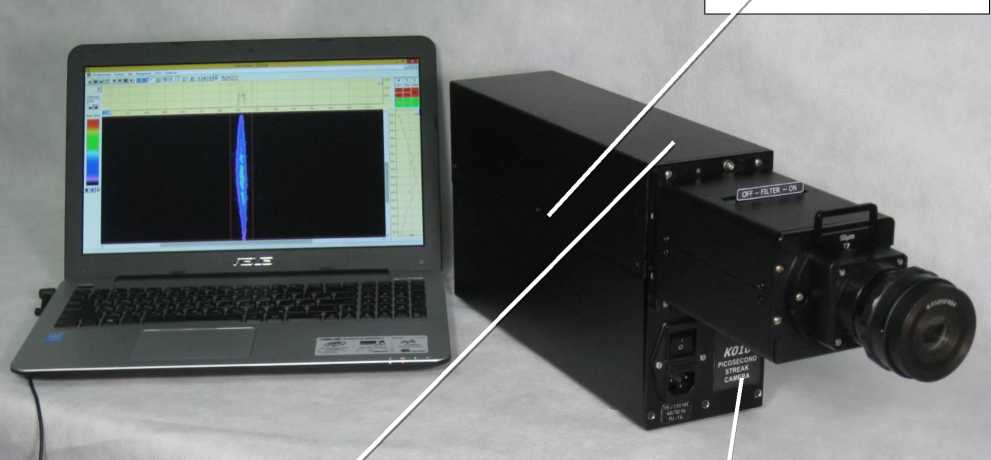

Камеры электронно-оптические фотохронографические К016

Камеры электронно-оптические фотохронографические К016 (далее - камеры) предназначены для измерения временных характеристик оптических импульсов.

Описание средства измерений

Принцип действия камер основан на преобразовании потока оптического излучения, прошедшего через входную щель на фотокатод электронно-оптического преобразователя (ЭОП), в поток фотоэлектронов, который отклоняется (развертывается) импульсным электрическим полем в направлении, перпендикулярном щели, и снова преобразуется в световой поток в люминофоре, нанесенном на волоконно-оптической пластине (ВОП) ЭОП. В результате, регистрируемое с помощью камеры фотохронографическое изображение представляет собой развернутое по люминесцентному экрану изображение входной щели, яркость которого пропорциональна мгновенной мощности излучения.

Камеры представляют собой моноблочную конструкцию, в корпусе которой расположены фотохронографический ЭОП с фотокатодом, отклоняющей системой и люминесцентным экраном на ВОП; электронно-оптический усилитель яркости; блоки питания и управления, а также считывающее устройство.

В состав камер входят также:

- входной объектив (или набор объективов), проецирующий изображение регистрируемого оптического процесса в плоскость промежуточного изображения, совпадающего с входной щелью камеры;

- регулируемая входная щель (или, в зависимости от исполнения, набор сменных щелей);

- электромеханический затвор;

- система объективов, проецирующая изображение щели на фотокатод фотохроно-графического ЭОП.

Камеры К016 выпускаются в следующих модификациях:

К016 - камера для работы в видимом диапазоне;

К016-ИК - камера для работы в видимом и ближнем ИК диапазоне;

К016-УФ - камера для работы в видимом и УФ диапазоне;

К016М - вариант исполнения камеры К016 с модифицированным щелевым узлом.

В зависимости от модификации камеры имеют в своем составе ЭОП с фотокатодами различных типов.

Общий вид камер со схемой мест пломбирования от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид камеры

Работа с камерами осуществляется с помощью программного обеспечения (ПО) Fast Glance, установленного на персональный компьютер (ПК) с операционной системой Windows.

Основными функциями ПО Fast Glance являются визуализация и обработка изображений, получаемых с помощью камер, а также измерение временных характеристик оптических импульсов в соответствии с ГОСТ Р ИСО 11554-2008.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится печатным способом на титульный лист руководства по эксплуатации и наклеиванием этикетки на корпус камер.

Комплектность средства измерений

Таблица 4 - Комплектность камеры

ГОСТ Р 8.780-2012 ГСИ Государственная поверочная схема для средств измерений энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения в диапазоне длин волн от 0,3 до 2,0 мкм;

ГОСТ Р ИСО 11554-2008 Оптика и фотоника. Лазеры и лазерные установки (системы). Методы испытаний лазеров и измерений мощности, энергии и временных характеристик лазерного пучка;

КВФШ.201112.032ТУ Камера   электронно-оптическая   фотохронографическая

К016 Технические условия.

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Юридический адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-33-56

Факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Регистрационный № 52792-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

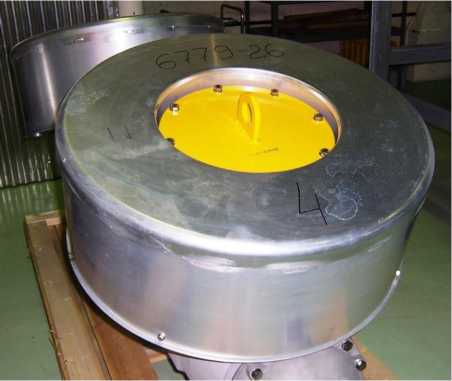

Трансформаторы тока ICTB-0,66

Трансформаторы тока ICTB-0,66 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока ICTB-0,66 устанавливаются на высоковольтных выводах баковых выключателей или КРУЭ.

Принцип действия основан на явлении электромагнитной индукции. Ток вторичной обмотки практически пропорционален первичному току и сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является высоковольтный вывод баковых выключателей или КРУЭ. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы         и         изолированы

электротехническим картоном и синтетическими изоляционными материалами. На каждом выводе может быть установлено до пяти измерительных и/или защитных трансформаторов, помещённых в съёмный влагозащищённый металлический корпус. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления. Выводы вторичных обмоток для коммерческого учёта закрыты пломбируемой крышкой.

отсутствует.

аблица 1

Климатическое исполнение по ГОСТ 15150-69 УХЛ1 в диапазоне от минус 60 до плюс 40 °С

наносится на табличку трансформатора и на паспорт - типографским способом.

Таблица 2

приведены в разделе «Использование по назначению» руководства по эксплуатации.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

ГОСТ 8.217-2003 Трансформаторы тока. Методика поверки.

Филиал Общества с ограниченной ответственностью «Эйч Энерджи»

(ООО «Эйч Энерджи»)

ИНН 7722477719

Адрес деятельности: 620137, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1 Место нахождения и адрес юридического лица: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт.10, ком. 30

Тел.: (343) 378-78-78, (495) 777-16-16

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел.: (495) 437-55-77, факс: (495) 437-56-66 E-mail:office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2023 г. № 808

Регистрационный № 71404-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TVI145

Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.

Описание средства измерений

Трансформаторы являются масштабными преобразователями электромагнитного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.

Трансформатор выполнен в виде опорной конструкции, состоящей из металлического основания, на котором расположен литой алюминиевый заземляемый корпус, внутри которого располагается активная часть. На корпусе установлен полимерный изолятор, а также газотехнологический клапан, защитная мембрана и сигнализатор плотности (денсиметр). Изолятор обеспечивает внешнюю изоляцию трансформатора, на верхнем фланце изолятора установлен высоковольтный зажим первичной обмотки (аппаратный вывод). В основании трансформатора расположена коробка вторичных соединений, внутри которой расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток. Коробка закрыта крышкой, на которой установлена табличка технических данных. Крышка контактной коробки пломбируется. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками. Первичная и вторичные обмотки размещены в герметичном баке из алюминиевого сплава, заполненном смесью элегаза и азота. Поверх вторичных обмоток расположена одна первичная обмотка. Для равномерного распределения электрического поля, обмотки заключены в экраны. В стандартном исполнении на магнитопроводе концентрически расположены две основные и одна дополнительная вторичные обмотки. Трансформаторы могут иметь исполнения, в которых до четырех вторичных обмоток.

Структура условного обозначения трансформаторов напряжения TVI145:

т v i x - X / Х - X / Х x x

Категория размещения по ГОСТ 15150-69

Климатическое исполнение по ГОСТ 15150-69

Номинальная нагрузка, В • А

Класс точности

Класс напряжения, кВ¹

Электромагнитный

Трансформатор напряжения

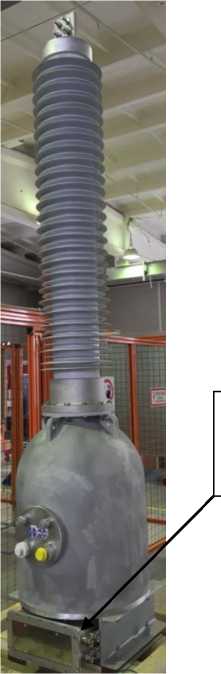

Рисунок 1 - Общий вид трансформаторов

Место пломбирования от несанкционированного доступа

Таблица 1 - Метрологические и технические характеристики трансформаторов

Климатическое исполнение и категория размещения УХЛ1 по ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 50 °С.

Знак утверждения типа

наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.

Таблица 2 - Комплектность трансформаторов

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TVI145

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;

2GPD095895 ТУ Трансформаторы напряжения TVI145. Технические условия.

Филиал Общества с ограниченной ответственностью «Эйч Энерджи» (ООО «Эйч Энерджи»)

ИНН 7722477719

Адрес деятельности: 620137, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1 Место нахождения и адрес юридического лица: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт. 10, ком. 30

Телефон: (343) 378-78-78, (495) 777-16-16

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, эт. 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

¹

Трансформатор напряжения Tvi145 предназначен для работы в сети с номинальным напряжением 110 кВ.

Общий вид трансформаторов представлен на рисунке 1, общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 2.

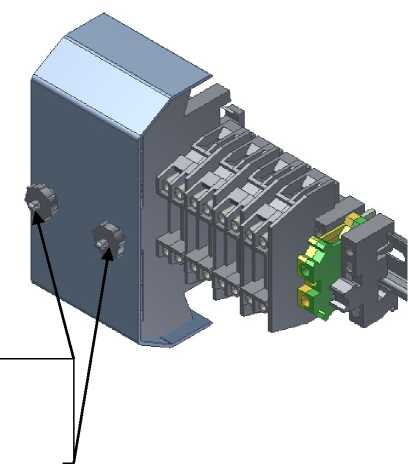

Рисунок 2 - Общий вид клеммной коробки с обозначением места пломбирования

от несанкционированного доступа

Программное обеспечение отсутствует.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 апреля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

г           '                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

к_________________________________/
