МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 ноября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __»__________ 2024 г. № _^___

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2808

Регистрационный № 29367-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные микроколоночные «Милихром-6»

Хроматографы жидкостные микроколоночные «Милихром-6» (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и количественного анализа компонентов.

Принцип действия хроматографа - разделение смесей веществ методом высокоэффективной жидкостной хроматографии с последующим детектированием элюата с помощью: детектора спектрофотометрического на УФ-область (далее - СФД-УФ), диапазон длин волн от 190 до 360 нм; детектора спектрофотометрического на видимую область (далее - СФД-В), диапазон длин волн от 380 до 720 нм, режимы детекции: «одноволновой», «многоволновой» и «спектр»; детектора флуориметрического (далее - ФМД), диапазон длин волн возбуждения от 190 до 360 нм и длин волн эмиссии от 390 до 720 нм.

Хроматограф имеет: два насоса; устройство ввода пробы автоматическое (далее по тексту - УВПА); блок управления микропроцессорный (далее по тексту - БУМ); комплект автоматизированной системы обработки информации хроматографической АСОИХ (далее по тексту - АСОИХ).

БУМ управляет всеми функциональными устройствами хроматографа.

Команды управления на БУМ подаются с ЭВМ, который обеспечивает выполнение сообщений о режимах работы

данных, их математическую ведение библиотек данных и

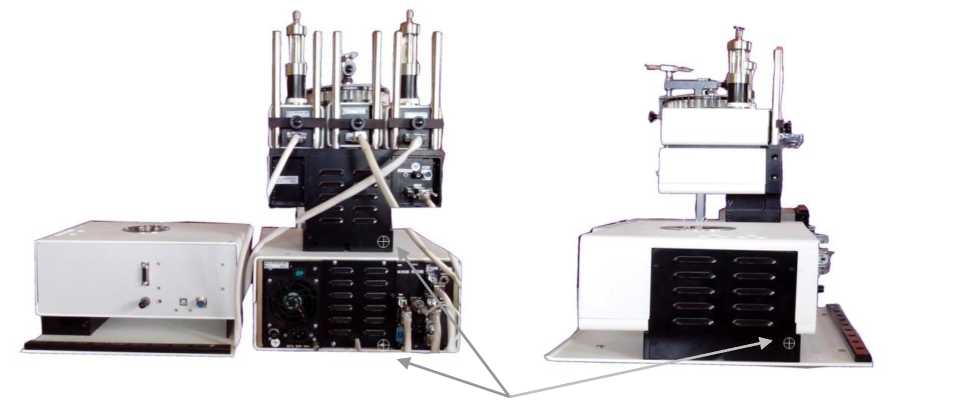

Рисунок 1 - Общий вид хроматографа жидкостного микроколоночного «Милихром-6»

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а) вид сзади

б) вид справа

Рисунок 2 - Схема пломбирования от несанкционированного доступа хроматографа жидкостного микроколоночного «Милихром-6»

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится фотохимическим способом на табличку фирменную по ГОСТ 12971- б7 согласно чертежа предприятия-изготовителя, а также на эксплуатационную документацию.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

ТУ   4215-048-00226230-2004   Хроматограф жидкостный микроколоночный

«Милихром-6», Технические условия.

Общество с ограниченной ответственностью «Микротензор» (ООО «Микротензор») ИНН 5753059002

Адрес юридического лица: 302040, г. Орел, ул. Ломоносова, д. 6, помещ. 2 Тел: +7(4862)303-450

E-mail: ooo@microtensor.ru

Непубличное акционерное общество «Научприбор» (НПАО «Научприбор») ИНН 5753001161

Адрес: 302020 г. Орел, Наугорское ш., д. 40, к. 1, оф. 1

Тел./факс: (486-2) 20-14-14/20-14-10

E-mail: zao@nauchpribor.ru

Web-сайт: www.nauchpribor.ru

Федеральное государственное унитарное научно-исследовательский      институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495) 437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2808

Регистрационный № 44097-10

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Модули коррекции времени МКВ-02Ц

Модули коррекции времени МКВ-02Ц (далее - модуль МКВ-02Ц) предназначены для приема сигналов спутниковой навигационной системы Global Positioning System (GPS), формирования временного кода (информации о текущих значениях времени) и передачи этих данных в автоматизированные информационно-измерительные для коррекции текущих значений времени.

Конструктивно модуль МКВ-02Ц состоит из отдельного блока, для установки на DIN-рейку стандарта EN 50 022  (35 мм)

Модуль МКВ-02Ц построен на базе GPS-приемника Copernicus производства фирмы Trimble. На лицевой панели блока расположены светодиоды указания количества рабочих спутников, режимов работы, разъем для подключения антенны, клеммы цифрового выхода, последовательного интерфейса и клеммы питания. Последовательный интерфейс и цифровой выход типа "Открытый коллектор" позволяют связывать несколько устройств с одним модулем МКВ-02Ц. Цифровой выход может работать в двух режимах: как источник секундного сигнала (частотой 1 Гц) или как генератор кодовой последовательности в формате IRIG-B000. Для подключения модуля МКВ-02Ц к компьютеру используется технологическая программа, предназначенная для выбора режима работы, отображения информации о доступных спутниках и индикации текущего времени. Модуль МКВ-02Ц может работать без её использования.

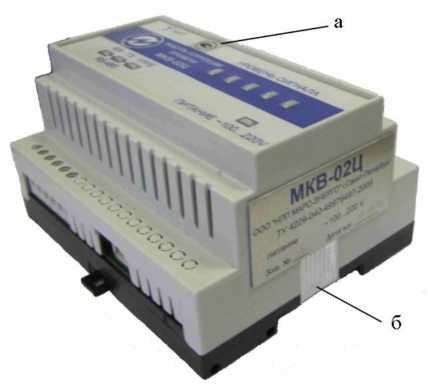

Общий вид модуля МКВ-02Ц представлен на рисунке 1.

Рисунок 1 - Общий вид: а - место нанесения знака утверждения типа б - место пломбировки

Таблица 1

Уровень защиты ПО «МКВ-02Ц» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИЙ» по Р 50.2.077-2014 - для автономного программного обеспечения.

Таблица 2

наносится на титульный лист Руководства по эксплуатации и лицевую панель модуля МКВ-02Ц.

Таблица 3

Методика измерений изложена в разделе руководства по эксплуатации МС2.000.009 РЭ.

Нормативные и технические документы, устанавливающие требования к модулям коррекции времени МКВ-02Ц

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Бюллетень В 12/2008. Эталонные сигналы частоты и времени. Характеристики и программы передач через радиостанции, наземные и космические средства навигации, сети телевизионного и звукового вещания;

ТУ 4229-040-49976497-2009 «Модуль коррекции времени МКВ-02Ц. Технические условия».

Общество с ограниченной ответственностью   «Научно-производственное

предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)

ИНН 7826694683

Адрес юридического лица: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. А, помещ. 40Н

Телефон (Факс): (812) 315-1368, (812) 310-4274

E-mail: mail@mars-energo.ru

Web-сайт: www.mars-energo.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республики Карелия» (ГЦИ СИ ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № 30022-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2808

Регистрационный № 70755-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260»

Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.

Принцип действия калибраторов в режиме воспроизведения и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором или ручного пресса в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление измеряется встроенным преобразователем давления эталонным (ПДЭ) и подается на выходной штуцер калибратора, на который устанавливается поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются модулем измерения (ИМ) и отображаются на сенсорном экране калибратора.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

В состав ЭЛЕМЕР-ПКД-260 входят: встроенный одноплатный компьютер с сенсорным экраном, модулем измерения (ИМ) и модулем воспроизведения (МВ), пневматическая система (ПС), встроенный преобразователь давления эталонный (ПДЭ) с цифровым выходным сигналом, плата сопряжения и питания, аккумуляторный блок.

ЭЛЕМЕР-ПКД-260 выполняет следующие функции:

• -    задает значения эталонного давления;

• -    измеряет значения эталонного давления;

• -   измеряет выходной сигнал поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;

• -    воспроизводит выходной сигнал силы постоянного тока;

• -    проводит поверку датчиков избыточного давления, абсолютного давления и избыточного давления-разрежения в автоматическом режиме по нескольким точкам;

• -   формирует протокол поверки;

• -    производит подстройку и градуировку датчиков давления по HART-протоколу;

• -    производит проверку (тестирование) реле;

• -    обеспечивает сбор, хранение, архивирование и передачу данных в персональный компьютер.

К ПС с помощью штуцера подключается поверяемый датчик давления. ПДЭ и поверяемый датчик давления с помощью кабелей подключаются к ИМ.

Для повышения точности измерений могут применяться внешние преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления- разрежения) утвержденных типов, с диапазонами измерений, меньшим или равным диапазону встроенного ПДЭ, например, преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (Регистрационный №  58668-14). Для установки внешнего

преобразователя давления эталонного предусмотрен дополнительный штуцер.

Сенсорный экран предназначен для отображения измеренных значений давления, выходного сигнала поверяемого датчика давления, информации о датчике, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого ЭЛЕМЕР-ПКД-260, а также для проведения поверки и подстройки датчика давления. Плата сопряжения и питания осуществляет питание встроенного одноплатного компьютера и ИМ. Модуль ИМ с поддержкой HART-протокола имеет один канал, предназначенный для измерения входного сигнала от 0 до 25 мА, от 0 до 12 В. Модуль МВ имеет один канал воспроизведения силы постояннго тока от 0 до 25 мА. Для питания поверяемых датчиков давления с выходным сигналом от 0 до 5 мА и от 4 до 20 мА по 3-х или 4-х проводной схеме применяется блок питания (встроенный или внешний). HART-протокол при этом не поддерживается. Для режима воспроизведения силы постоянного тока применяется отдельный встроенный блок питания.

ЭЛЕМЕР-ПКД-260    выпускаются в следующих модификациях:

«ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» с внутренним баллоном объемом 2 л и давлением 20 МПа; «ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» со встроенным ручным пневматичским прессом, задающим давление до 16 МПа.

ЭЛЕМЕР-ПКД-260 имеют исполнения:

• - общепромышленное;

• - взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».

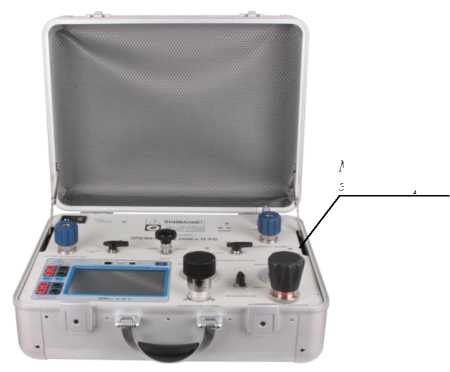

Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260» приведен на рисунке 1.

Место нанесения знака поверки

«ЭЛЕМЕР-ПКД-260-РБ»

Место нанесения знака поверки

«ЭЛЕМЕР-ПКД-260-РП»

Рисунок 1 - Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260», обозначение места нанесения знака поверки

«ЭЛЕМЕР-ПКД-260-РБ»

«ЭЛЕМЕР-ПКД-260-РП»

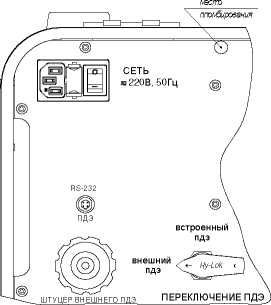

Рисунок 2 - Схема пломбировки от несанкционированного доступа

на метрологические характеристики ЭЛЕМЕР-ПКД-260. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ЭЛЕМЕР-ПКД-260. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ЭЛЕМЕР-ПКД-260 и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Диапазон воспроизведения и измерений избыточного давления

Таблица 3 - Пределы допускаемой основной приведенной погрешности измерений избыточного давления

Таблица 4 -

ЭЛЕМЕР-ПКД-260 в комплекте с внешними ПДЭ-020, ПДЭ-020И

ы

й основной

таблицы 4

Примечания: 1) пр - одна единица наименьшего разряда. 2) Р - измеряемое давление. 3) Рв - верхний предел измерений.

Таблица 5 - Пределы допускаемой основной абсолютной погрешности измерения и воспроизведения электрических сигналов в виде силы и напряжения постоянного тока

Примечания: 1) I - воспроизводимое или измеряемое значение силы постоянного тока.

2) и - измеряемое значение напряжения постоянного тока.

Таблица 6 -

Таблица 7 - Основные технические характеристики

наносится на переднюю панель приборов термотрансферным способом и на руководства по эксплуатации и паспорта типографским способом.

Таблица 8 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1^10⁶ Па;

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10^-16 30 А;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ 8.187-76 ГСИ. Государственная поверочная схема для средств измерений разности давлений до 4^10⁴ Па;

ТУ    26.51.66-146-13282997-2017    Калибраторы давления пневматические

«ЭЛЕМЕР-ПКД-260». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон: +7 (495) 988-48-55 факс: (499) 710-00-01

E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): (495) 437-55-77 ((495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2808

Регистрационный № 71774-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160»

Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160» (далее по тексту -ПКД-160 или калибраторы) предназначены для воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).

Принцип действия калибраторов в режиме воспроизведений и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление подается на выходные штуцеры калибратора, на которые устанавливаются ПДЭ и поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются электронным измерительным устройством и отображаются на сенсорном экране калибратора.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.

Принцип действия калибраторов в режиме воспроизведений силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

ПКД-160 выполняет следующие функции:

• -    воспроизведение значений эталонного давления;

• -    считывание значений эталонного давления, измеренного ПДЭ;

-измерение выходного значения силы постоянного тока поверяемых (калибруемых или градуируемых) датчиков давления;

• -    сравнение показаний эталонного и поверяемого датчиков давления;

• -    воспроизведение сигналов силы постоянного тока;

• -    обеспечение сбора, хранения, архивирования и передачи данных в компьютер.

ПКД-160 состоит из двух частей:

• -    пневматической системы (ПС);

- электронного измерительного устройства (ИУ).

К ПС с помощью штуцеров, шлангов и гребенок подключаются ПДЭ и поверяемые датчики давления (до 4 штук). ПДЭ и поверяемые датчики давления также подключаются к ИУ.

В качестве ПДЭ могут применяться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).

ПС с помощью элементов управления задает и поддерживает определенное значение давления. ПДЭ измеряет это давление и в виде цифрового сигнала передает в ИУ. ИУ измеряет токовые выходные сигналы датчиков и в соответствии с их диапазоном измерений преобразует в значение давления. Также ИУ вычисляет погрешность измерения давления, приведенную к диапазону измерений поверяемых датчиков. Полученная информация выводится на дисплей ИУ (при работе с компьютером - на дисплей компьютера) и может архивироваться.

ПКД-160 выпускаются в следующих модификациях: «ЭЛЕМЕР-ПКД-160-П» в пластиковом кейсе с одним каналом воспроизведения давления; «ЭЛЕМЕР-ПКД-160-Н» в металлическом корпусе с одним каналом или двумя каналами воспроизведения давления.

Фотографии общего вида калибраторов и обозначение места нанесения знака поверки представлены на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

Место нанесения знака поверки

Рисунок 1 - Общий вид калибраторов давления портативных «ЭЛЕМЕР-ПКД-160» и обозначение места нанесения знака поверки

место пломбирования

«ЭЛЕМЕР-ПКД-160-Н»

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Место пломбирования

Место пломбирования

Место пломбирования

Место пломбирования

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

В ПКД-160 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).

Внутреннее ПО состоит только из встроенной в микропроцессор^ныш модуль электронного измерительного устройства (ИУ) метрологически значимой^{св ер}ч^хуасти ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств обновления (загрузки), удаления и иных преднамеренных изменений значимой встроенной части ПО СИ и измеренных данных.

Внешнее программное обеспечение (ПО), предназначенное для ПКД-160 с компьютером, не оказывает влияния на метрологические ПКД-160. При помощи внешнего ПО осуществляется: поверка датчиков давления; архивирование результатов поверки; визуализация результатов измерений; формирование протоколов; сохранение их в виде файлов Excel и распечатку на принтере.

Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.

Таблица 1 -

обеспечения

данные внешнего

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

Метрологические и технические характеристики приведены в таблицах 3 -7.

Таблица 3 - Диапазон воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения

Таблица 4 -

ПКД-160 в комплекте с внешними ПДЭ-020, ПДЭ-020И

ы

й основной

таблицы 4

Окончание таблицы 4

Примечание: ¹⁾ в формулах расчета пределов допускаемой основной приведенной погрешности: Р - измеряемое давление; Рв - верхний предел измерений.

Таблица 5 - Основные метрологические характеристики ПКД-160 в режиме воспроизведений и измерений электрических сигналов в виде силы постоянного тока

Таблица 6 -

Таблица 7 - Основные технические

наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса ПКД-160 - методом шелкографии и (или) на руководство по эксплуатации и паспорт типографским способом.

Таблица 8 - Комплектность калибраторов

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа;

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1^10⁶ Па;

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10^-16 30 А;

ТУ 4381-106-13282997-2012 Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160». Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон: +7 (495) 988-48-55

Факс: (499) 710-00-01

E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 142704, Московская обл., Ленинский р-н, г. Видное, Промзона тер., к 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2024 г. № 2808

Регистрационный № 60303-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные многокомпонентные моделей Ventis LS, iBrid MX6

Газоанализаторы портативные многокомпонентные моделей Ventis MX4, Ventis LS, iBrid MX6 предназначены для измерений объемной доли вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.

Газоанализаторы портативные многокомпонентные моделей Ventis MX4, Ventis LS, iBrid MX6 (далее - газоанализаторы) являются портативными автоматическими приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе.

Принцип действия:

• - по измерительным каналам горючих газов - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;

• - по измерительным каналам кислорода и вредных газов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;

углерода и горючих газов - оптический, молекулами определяемого компонента в измерении изменения интенсивности

Электрическое питание газоанализаторов осуществляется от встроенной сменной литий-ионной батареи, литий-ионной батареи повышенной мощности, щелочных батарей типоразмера ААА (Ventis LS, Ventis MX4) или АА (iBrid MX6).

Газоанализатор имеет жидкокристаллический монохромный (Ventis LS, Ventis MX4) или цветной (iBrid MX6) цифровой дисплей с подсветкой, обеспечивающий отображение:

- результатов измерений содержания определяемых компонентов в цифровой форме (для газоанализаторов моделей iBrid MX6 возможно отображение результатов измерений в графической форме), отображение максимальных и минимальных значений результатов измерений, значения STEL и TWA;

- сообщения о сроках градуировки и обслуживания (Ventis LS, Ventis MX4);

- уровня заряда элемента питания;

- меню пользователя;

- информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов;

- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

- журнал регистрации событий и данных (iBrid MX6);

- самодиагностика газоанализатора при включении.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

- звуковым сигналом;

- светодиодным индикатором;

- вибрационным сигналом тревоги;

- отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA).

Газоанализаторы моделей iBrid MX6 обеспечивают возможность хранения данных в памяти (данные для 6 измерительных каналов за 3 месяца при интервале записи - 1 мин (интервал записи может настраиваться от 1 c до 5 мин) и запись журнала событий (60 событий).

Газоанализаторы моделей Ventis MX4, Ventis MX4 LS обеспечивают возможность хранения данных в памяти (данные для 4 измерительных каналов да 3 месяца с интервалом записи - 10 с) и запись журнала событий (15 событий).

Связь с компьютером обеспечивается посредством ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.

Газоанализаторы выполнены во взрывозащищенном исполнении.

Маркировка взрывозащиты газоанализаторов по ГОСТ 30852.0-2002 (МЭК 60079-0:1998):

• - Ventis MX4                                       0Ех1аЛСТ4 Х / PO Exial Х

• - Ventis LS, iBrid MX6                               1Ех1ааПСТ4 Х / РВ Exiadl Х

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует lP66/ lP67.

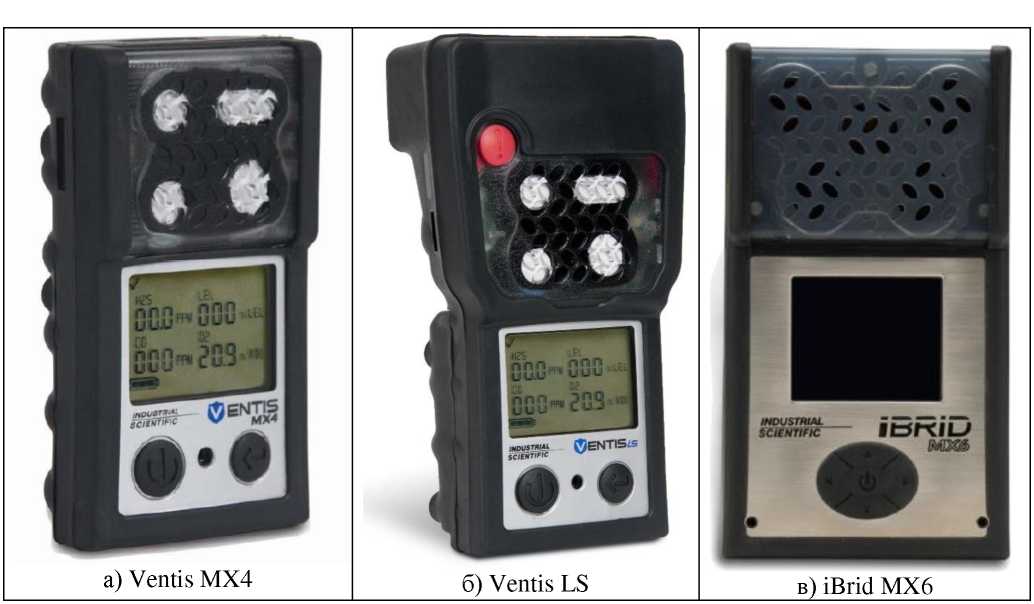

Внешний вид газоанализаторов представлен на рисунке 1.

Рисунок 1 - Газоанализаторы портативные многокомпонентные

моделей Ventis MX4, Ventis LS, iBrid MX6

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.

• 1) Диапазоны измерений, показаний, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний приведены в таблицах 2 и 3.

Таблица 2 - Газоанализаторы моделей Ventis MX4 и Ventis LS

Примечания:

• ¹⁾ - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(С2Нб), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O),

• ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;

• ³⁾ - используются для измерения объемной доли определяемого компонента при аварийных ситуациях.

Таблица 3 -

ы модели iBrid MX6

Примечания:

• ¹⁾ - см. примечание ¹⁾ к таблице 2;

• ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

• ³⁾ - поверочным компонентом является один из следующих определяемых компонентов: пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14),

• ⁴⁾ - используются для измерения объемной доли определяемого компонента при аварийных ситуациях.

10 % от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности

• 5) Время прогрева газоанализатора, мин, не более

• 6) Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной

работы, в долях от предела допускаемой основной погрешности, не более

• 8) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи (при температуре 20 °С), ч, не менее:

• - Ventis MX4, Ventis LS (литий-ионная батарея)

• - Ventis MX4, Ventis LS (литий-ионная батарея повышенной емкости)

• - iBrid MX6 (литий-ионная батарея)

• - iBrid MX6 (литий-ионная батарея повышенной емкости)

• 9) Время непрерывной работы газоанализатора от одного комплекта щелочных батарей (при температуре 20 °С), ч, не менее:

• - Ventis MX4, Ventis LS

• - iBrid MX6

• 10) Габаритные размеры и масса газоанализатора не более указанных в таблице 4.

  11) Средняя наработка на отказ, ч

  12) Средний срок службы сенсора, лет

  Рабочие условия эксплуатации

  - диапазон температур окружающей среды, ^оС*

  Ventis MX4, Ventis LS

  iBrid MX6 (при питании от щелочных батарей) iBrid MX6 (при питании от литий-ионной батареи) - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа Примечание -  *   -

  № ТС RU C-US.ГБ06.В.00302 газоанализаторы моделей Ventis допущены к эксплуатации в

  соответствии

  03.07.2014г.,

  10 000

  4

  от минус 20 до 50

  от минус 20 до 40

  от минус 20 до 55 от 15 до 95 (без конденсации) от 80 до 120 сертификатом соответствия ФГУП «ВНИИФТРИ»,

  в

  от

  МХ4, iBrid MX6 в низкотемпературном исполнении

  диапазоне температур от минус 40

  При этом в диапазоне температур от минус 40 ^oC до минус 20 ^oC, характеристики газоанализаторов не нормированы.

  с выданным

  ^oC до 40 ^oC. метрологические

Таблица 4

Знак утверждения типа наносится типографским способом на руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплект поставки газоанализатора указан в таблице 5.

Таблица 5

ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности;

Техническая документация фирмы «Industrial Scientific Corporation».

Фирма «Industrial Scientific Corporation», США Адрес: 1 Life Way Pittsburg, AP 15205-7500, USA

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru,

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

¹

Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от предела допускаемой основной погрешности.

²

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий эксплуатации на каждые 10 ^ОС, в долях от предела допускаемой основной погрешности                              0,5

³

Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые
