МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

03 февраля 2023 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/------------------------------------------------V

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138CO

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

X_______________________________/

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Сясь

Обозначение отсутствует

Е

88171-23

418

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

ОС

РТ-МП-1176-5002022

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

12.12.2022

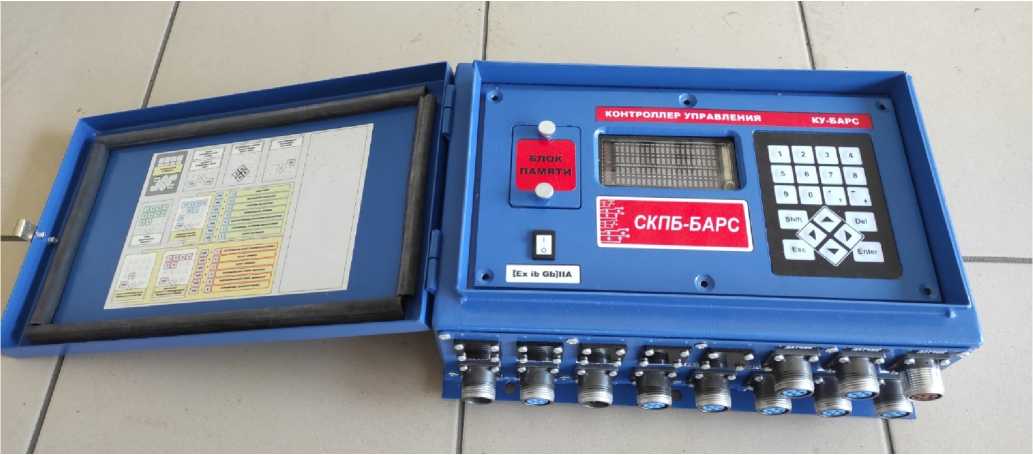

2.

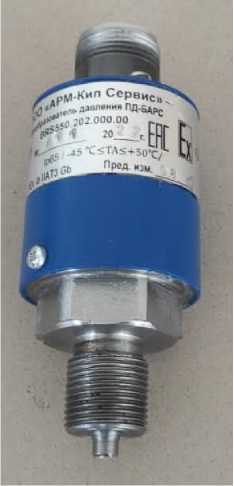

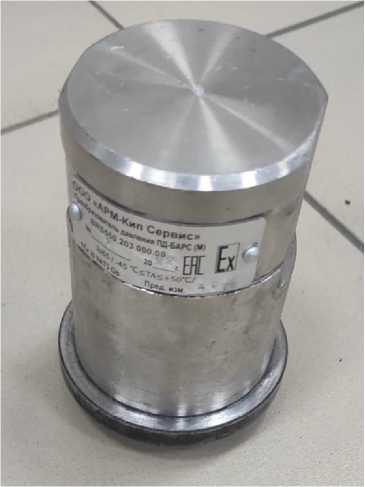

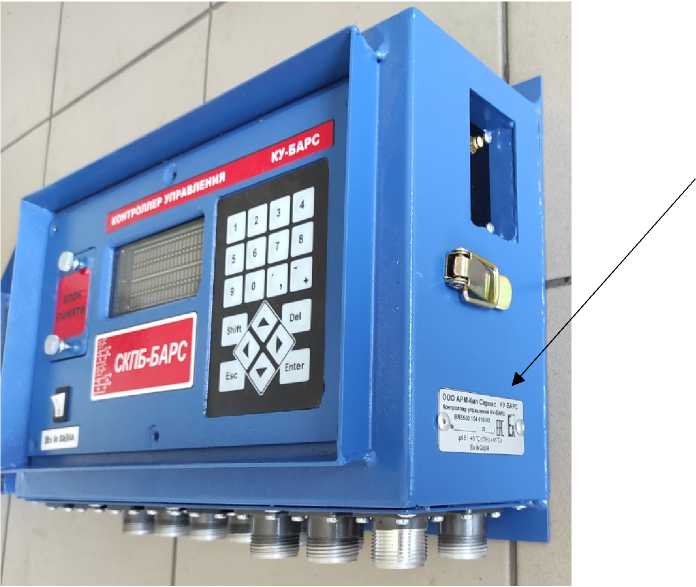

Системы контроля параметров капитального и подземного ремонта и бурения скважин

БАРС

C

88172-23

001

Общество с ограниченной ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан,

Общество с ограниченной ответственностью "Арм- Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан,

ОС

ВЯ.10.1705 321.00 МП

1 год

Общество с ограниченной ответственностью "Арм- Кип сервис" (ООО "Арм- Кип сервис"), Республика Татарстан,

ФБУ "Тюменский ЦСМ", г. Тюмень

07.09.2022

г. Набережные Челны

г. Набережные Челны

г. Набережные Челны

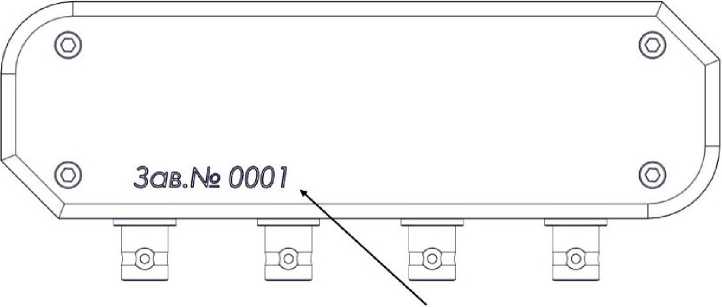

3.

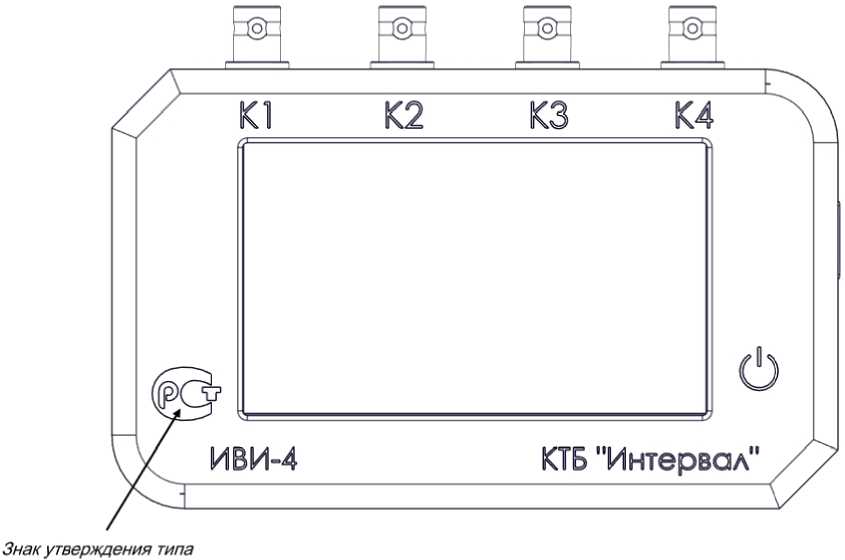

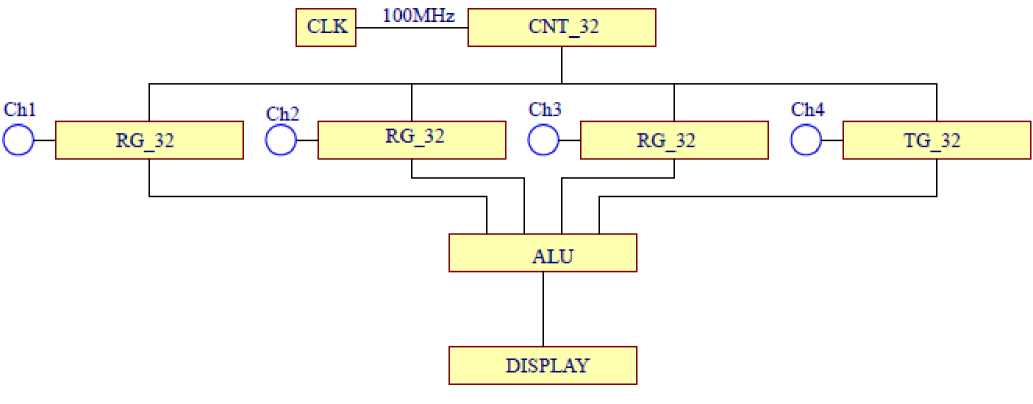

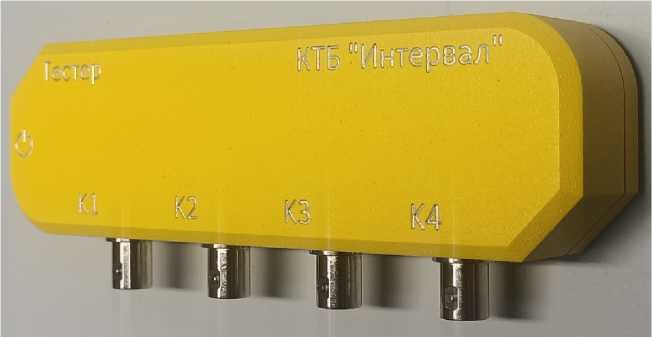

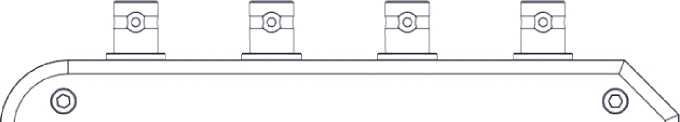

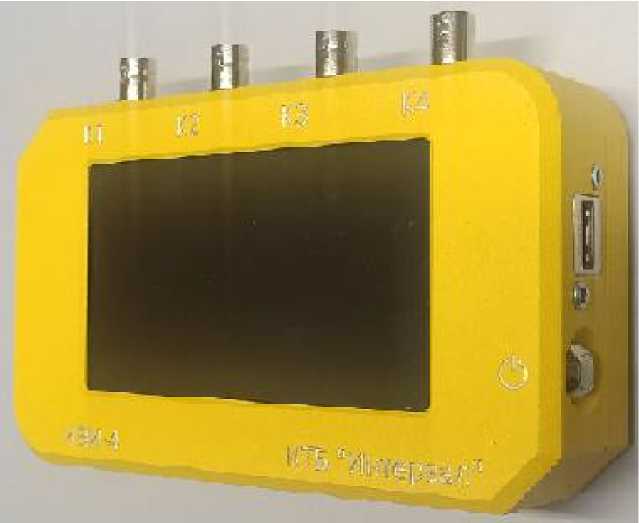

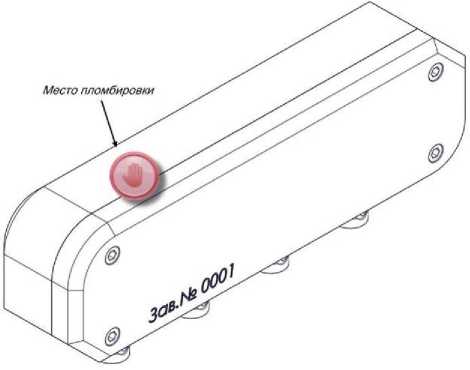

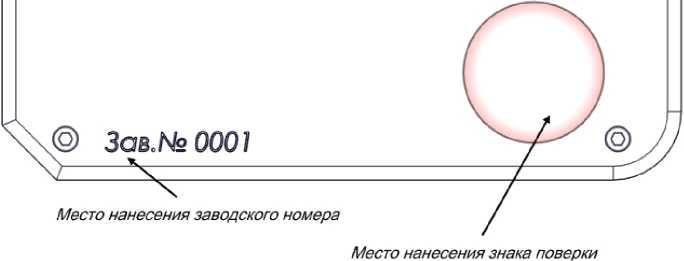

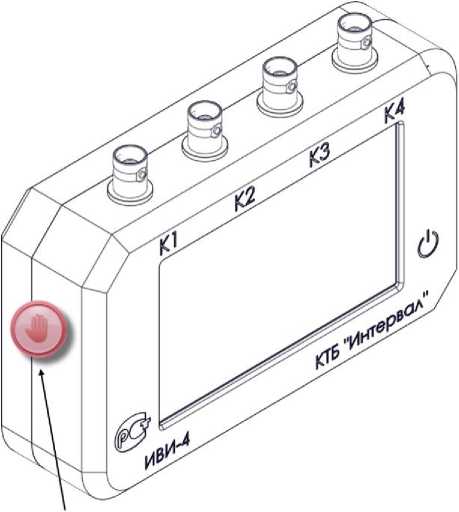

Измерители микросе-кундных интервалов времени

ИВИ-4

С

88173-23

0001, 0002, 0003

Общество с ограниченной ответственностью "Кон-структорско- Технологическое Бюро "Интервал" (ООО "КТБ "Интервал"), г. Новосибирск

Общество с ограниченной ответственностью "Кон-структорско-Технологическое Бюро "Интервал" (ООО "КТБ "Интервал"), г. Новосибирск

ОС

МП 65122-010

1 год

Общество с ограниченной ответственностью "Кон-структорско-Технологическое Бюро "Интервал" (ООО "КТБ "Интервал"), г. Новосибирск

ФГУП "ВНИИФТРИ", г. Солнечногорск, р.п. Менделеево

11.07.2022

4.

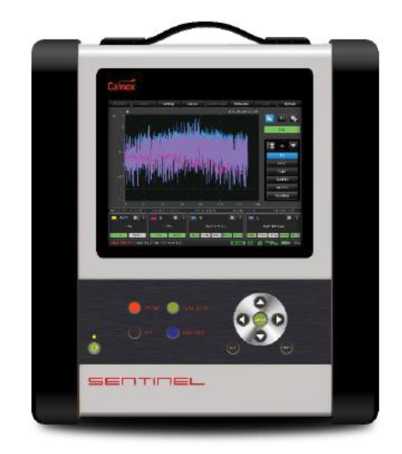

Комплексы измерительные частотно-временной синхрониза ции

Sentinel

Е

88174-23

300264, 300355, 300361, 300364, 300365, 400091

Общество с ограниченной ответственностью "Три-лайн-Д" (ООО "Трилайн-Д"), г. Москва

Общество с ограниченной ответственностью "Три-лайн-Д" (ООО "Трилайн-Д"), г. Москва

ОС

МП ДТРЕ.4682 61.001

2 года

Общество с ограниченной ответственностью "Три-лайн-Д" (ООО "Трилайн-Д"), г. Москва

ООО "КИА", г. Москва

17.10.2022

5.

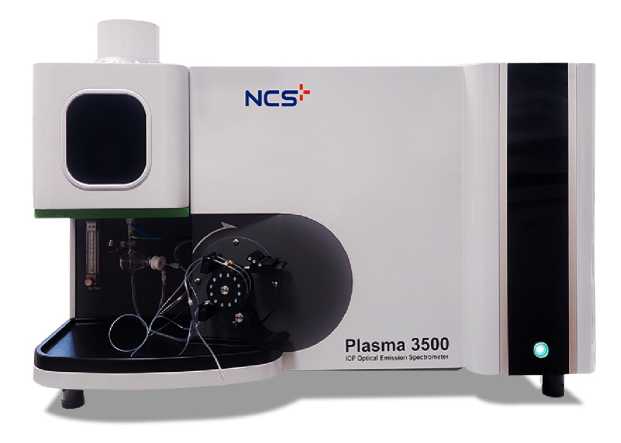

Спектрометры эмиссионные с индуктивно-связанной плазмой

Plasma 3500

С

88175-23

ICPD-220242, ICPD-220246

Фирма "NCS Testing Technology Co., Ltd.", Китай

Фирма "NCS Testing Technology Co., Ltd.", Китай

ОС

МП 84251-2022

1 год

Общество с ограниченной ответственностью "Шелтек" (ООО "Шел-тек"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

17.10.2022

6.

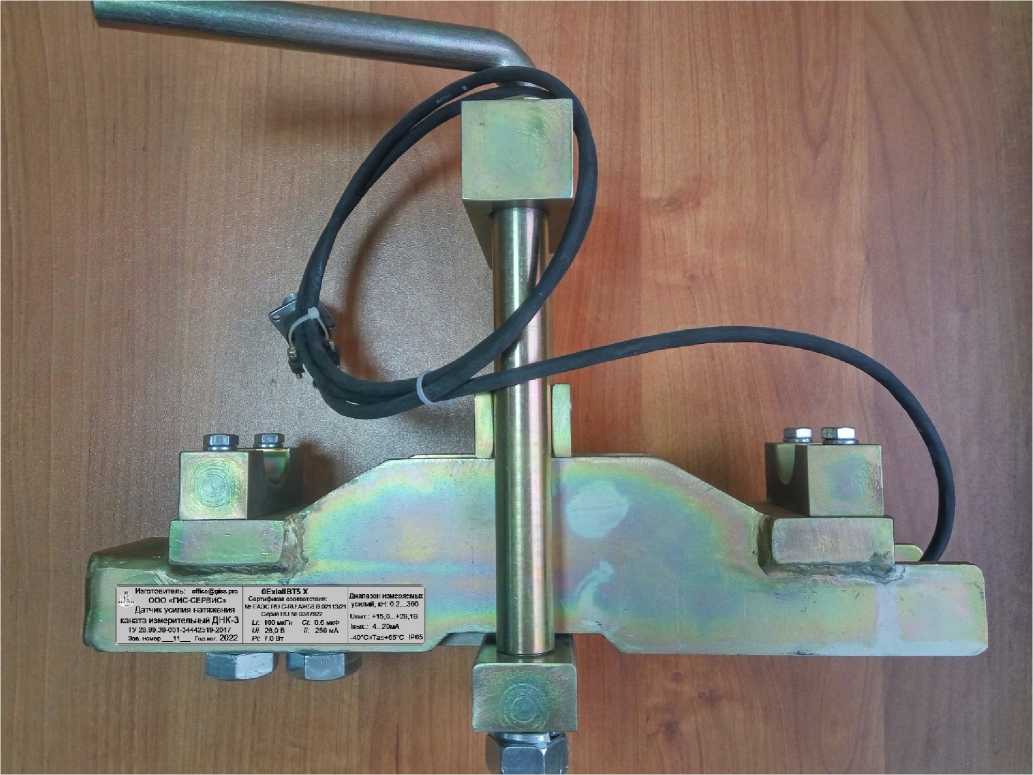

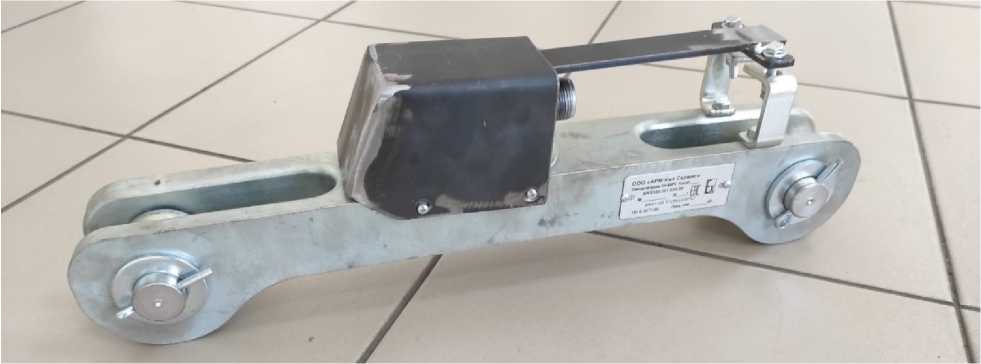

Датчики усилия натяжения каната измерительные

ДНК-3

С

88176-23

030

Общество с ограниченной ответственностью "ГИС-СЕРВИС" (ООО "ГИС-СЕРВИС"), Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск

Общество с ограниченной ответственностью "ГИС-СЕРВИС" (ООО "ГИС-СЕРВИС"), Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск

ОС

МП-0632022

1 год

Общество с ограниченной ответственностью "ГИС-СЕРВИС" (ООО "ГИС-СЕРВИС"), Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

17.11.2022

7.

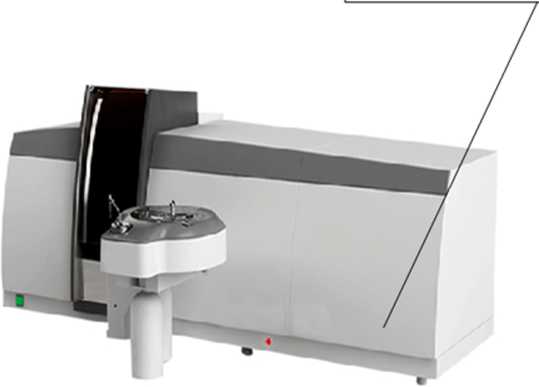

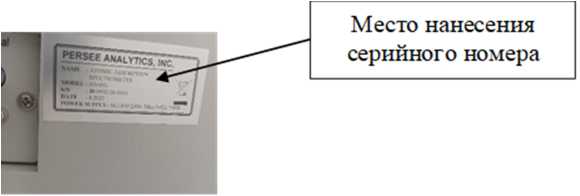

Спектрометры атомно-абсорбционные

PERSEE A3

С

88177-23

PERSEE A3AFG, серийный номер 30-0932-28-0010

"Beijing Purkinje General Instrument Co., Ltd", Китай

"Beijing Purkinje General Instrument Co., Ltd", Китай

ОС

МП 42241-2022

1 год

Общество с ограниченной ответственностью "Сибирские Аналитические Системы" (ООО "САС"), г. Красноярск

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

15.07.2022

8.

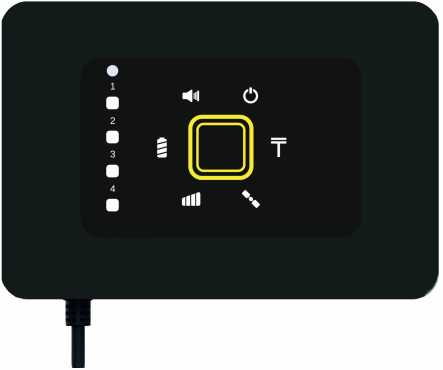

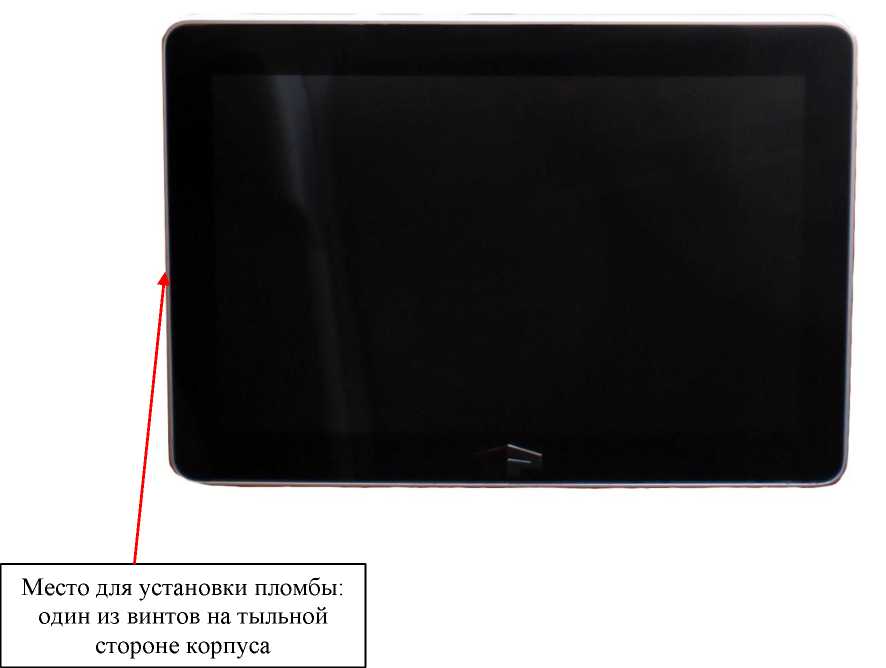

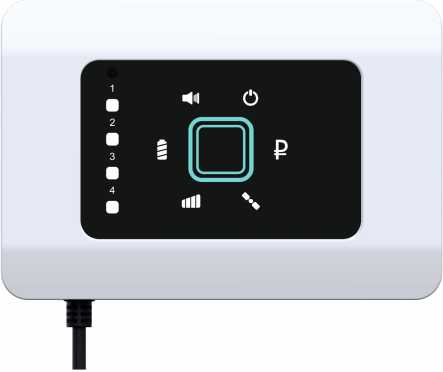

Устройства бортовые

БУ МТ 002

С

88178-23

исп. ВГРТ.464425.002 зав. № 300010024, исп. ВГРТ.464425.002-01 зав. № 300010025

Общество с ограниченной ответственностью "МосОб-лТелематика" (ООО "Мо-сОблТелема-тика"), Московская обл., г. Раменское

Общество с ограниченной ответственностью "МосОб-лТелематика" (ООО "Мо-сОблТелема-тика"), Московская обл., г. Раменское

ОС

МП 850122-02

3 года

Общество с ограниченной ответственностью "МосОб-лТелематика" (ООО "Мо-сОблТелема-тика"), Московская обл., г. Раменское

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

28.10.2022

9.

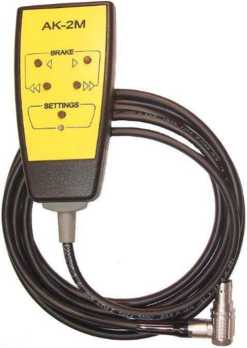

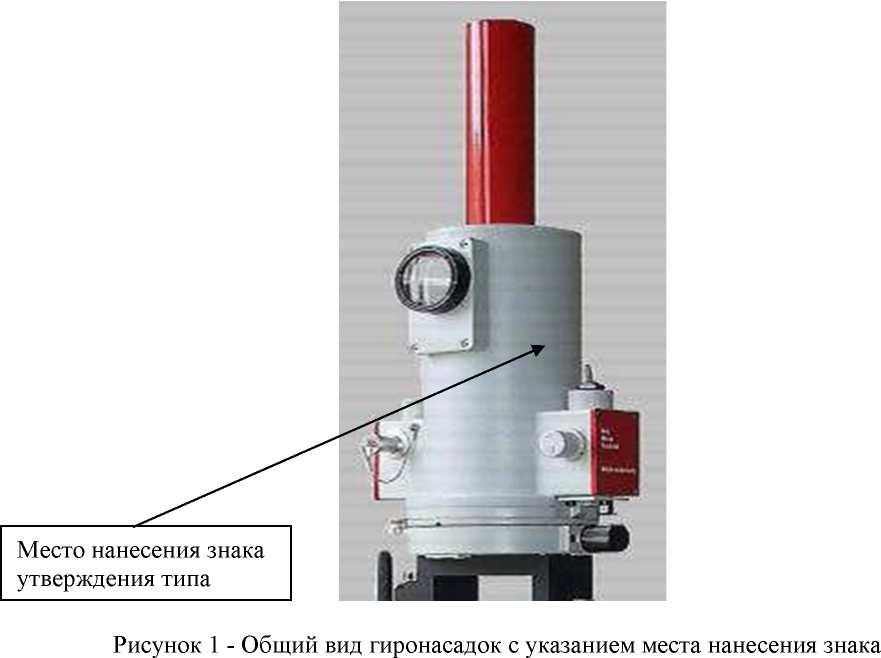

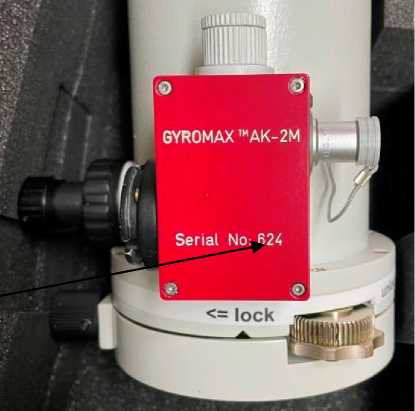

Гиротеодолиты

Gyromax AK-2M

С

88179-23

603, 624

Фирма "GeoMess Technik Heger", Германия

Фирма "GeoMess Technik Heger", Германия

ОС

МП 65122-023

1 год

Общество с ограниченной ответственностью "Фирма Г.Ф.К." (ООО "Фирма Г.Ф.К."), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

14.10.2022

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220 кВ Западная

Обозна чение отсутствует

Е

88180-23

0282-2022

Общество с ограниченной ответственностью "Телекор ДВ" (ООО "Телекор ДВ"), г. Хабаровск

Акционерное общество "Дальневосточная распределитель-ная сетевая компания" (АО "ДРСК"), г. Благовещенск

ОС

МП- 312235 203-2022

4 года

Общество с ограниченной ответственностью "Телекор ДВ" (ООО "Телекор ДВ"), г. Хабаровск

ООО "Энергокомплекс", г. Москва

14.10.2022

11.

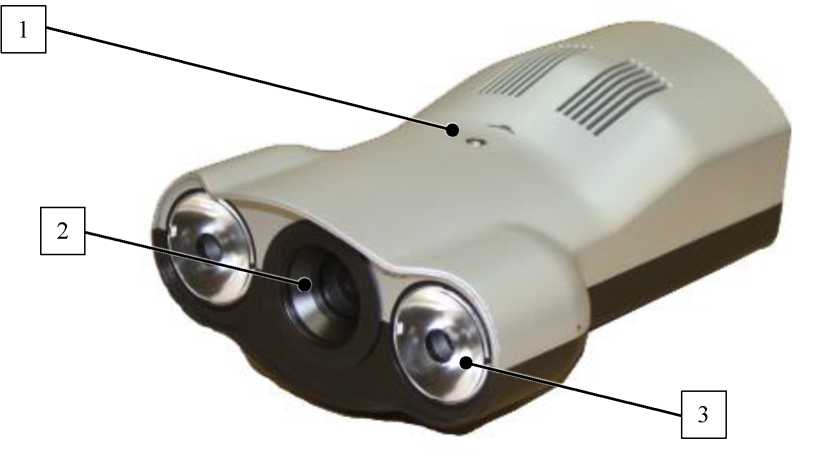

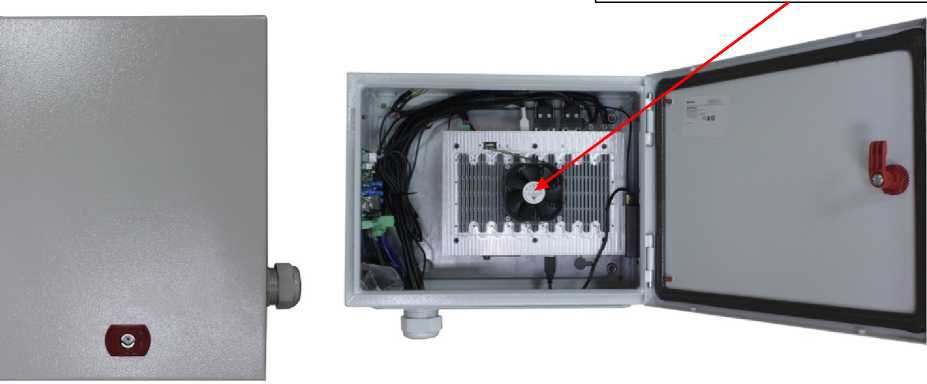

Комплексы

"Пар-

С

88181-23

2205003

Общество с

Общество с

ОС

МП

2 года

Общество с

ФГУП

07.12.2022

измерительные с ви-деофиксаци-ей

кРайт-С"

ограниченной ответственностью "Рекогна- Индастриал" (ООО "Реко-гна- Индастриал"), г. Москва

ограниченной ответственностью "Технологии Распознавания" (ООО "Технологии Распознавания"), г. Москва

РСАВ.4021 00.034

ограниченной ответственностью "Рекогна-Индастриал" (ООО "Реко-гна-Индастриал"), г. Москва

"ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

12.

Комплекс эталонный

ЭК КВ12

Е

88182-23

2070

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань

ОС

МП 23020013-2022

3 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

12.12.2022

13.

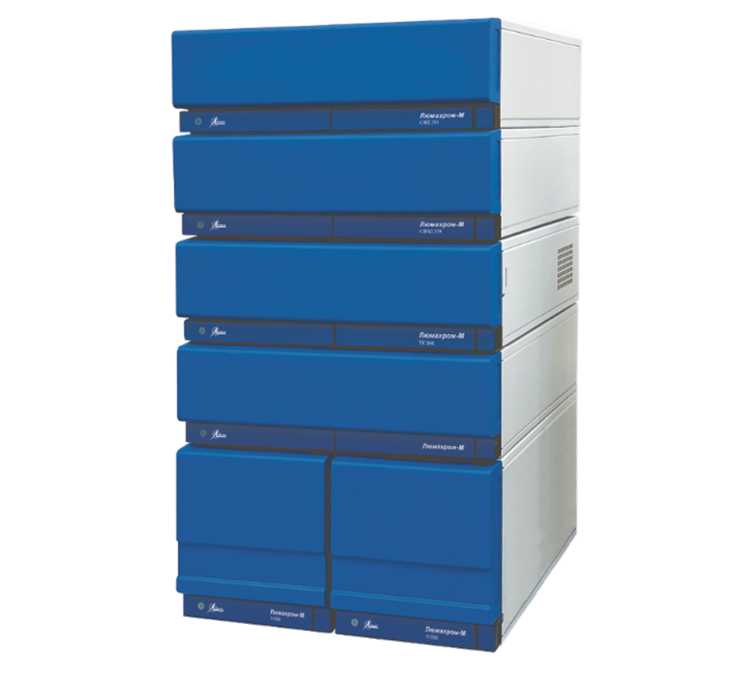

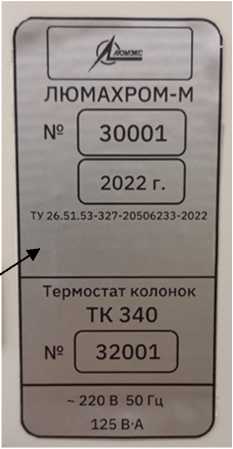

Хроматографы жидкостные

Люмахр ом-М

С

88183-23

модификация Люмахром-М-350, зав. номер 30001

Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт- Петербург

Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург

ОС

МП-242 2511-2022

1 год

Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт- Петербург

ФГУП "ВНИИМ им. Д.И Менделеева", г. Санкт-Петербург

14.12.2022

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозна чение отсутствует

Е

88184-23

0204

Общество с ограниченной ответственностью "Центр-энергобаланс" (ООО "ЦЭБ"), г. Москва

Филиал Публичного акционерного общества "Вторая генерирующая компания оптового рынка элек-

ОС

МП 26.51/157/2 2

4 года

Общество с ограниченной ответственностью "Центр-энергобаланс" (ООО "ЦЭБ"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

16.12.2022

та электроэнергии (АИИС КУЭ) Филиала ПАО "ОГК-2" -Ставропольская ГРЭС

троэнергии" - Ставропольская ГРЭС (Филиал ПАО "ОГК-2" -Ставропольская ГРЭС), Ставропольский край, р-н Изобильненский, п. Сол-нечнодольск

15.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнер-гопромсбыт" (ПАО "Ковровский механический завод")

Обозначение отсутствует

Е

88185-23

20221116

Акционерное общество "Атомэнерго-промсбыт" (АО "Атом-энергопромс-быт"), г. Москва

Акционерное общество "Атомэнерго-промсбыт" (АО "Атом-энергопромс-быт"), г. Москва

ОС

МП 26.51/184/2 2

4 года

Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

02.12.2022

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

Обозначение отсутствует

Е

88186-23

083

Общество с ограниченной ответственностью Энергосбытовая компания "Центр-энерго" (ООО "Центрэнер-го"), г. Москва

Общество с ограниченной ответственностью Энергосбытовая компания "Центр-энерго" (ООО "Центрэнер-го"), г. Москва

ОС

МП 26.51/156/2 2

4 года

Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

09.12.2022

КУЭ) ООО "Центрэнер-го", вторая очередь

17.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Коломенский завод" в составе АО "Тансмаш-холдинг"

Обозна чение отсутствует

Е

88187-23

001

Общество с ограниченной ответственностью "Рустех" (ООО "Ру-стех"), г. Иваново

Акционерное общество "Коломенский завод" (АО "Коломенский завод"), Московская обл., г. Коломна

ОС

МП-0632022

4 года

Общество с ограниченной ответственностью "Рустех" (ООО "Ру-стех"), г. Иваново

ООО "ЭнерТест", Московская обл., г. Щелково

06.09.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88171-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Сясь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Сясь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчика электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчика в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчика с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчике электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчике электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 418. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer. exe, DataServer_U SPD. exe

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ПС 330 кВ Сясь, ОРУ 220 кВ, ОВ 220 кВ	ТФНД-220 кл.т. 0,5 Ктт = 1000/5 рег. № 87282-22	НКФ-220-58 кл.т. 0,5 Ктн = (220000/V3)/(100/V3) рег. № 85900-22	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04	ЭКОМ-3000 рег. № 17049-04	СТВ-01 рег. № 49933-12
Примечания 1 Допускается замена измерительных трансформаторов, счетчика, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	COSф	Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		85 %,	820 %,	8100 %,
		I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	1,8	1,1	0,9
	0,8	2,8	1,6	1,2
	0,5	5,4	2,9	2,2
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		85 %,	820 %,	8100 %,
		I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	4,4	2,4	1,8
	0,5	2,6	1,5	1,2
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		85 %,	820 %,	8100 %,
		I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	1,9	1,2	1,0
	0,8	2,9	1,7	1,4
	0,5	5,5	3,0	2,3
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		85 %,	820 %,	8100 %,
		I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	4,5	2,5	1,9
	0,5	2,7	1,6	1,4
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов 5 АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±Д), с
Примечания 1 Границы интервала допускаемой относительной погрешности 81(2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и §2%Q для COS9<1,0 нормируются от 12%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчика активной энергии	от +21 до +25
- для счетчика реактивной энергии	от +18 до +22
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчика	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчик электроэнергии SL7000: - средний срок службы, лет	20
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчик электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчика и УСПД фиксируются факты:

- параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчика электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчике электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчике электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТФНД-220	3 шт.
Трансформатор напряжения	НКФ-220-58	6 шт.
Счетчик электрической энергии многофункциональный	SL7000	1 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.017.418.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Сясь». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес:  121353, г. Москва, вн.тер.г. муниципальный округ Можайский,

ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-cайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес:  121353, г. Москва, вн.тер.г. муниципальный округ Можайский,

ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Регистрационный № 88172-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС

Назначение средства измерений

Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС (далее - СКПБ-БАРС) предназначены для измерения избыточного давления и силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.

Описание средства измерений

Принцип действия СКПБ-БАРС основан на преобразовании, с помощью тензометрического моста, упругой деформации чувствительного элемента, в пропорциональный этой деформации электрический сигнал с учетом данных калибровки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе измерительного преобразователя. Конечный результат измерений преобразуется в цифровой код и передается по линии связи на контроллере управления КУ-БАРС для визуального отображения измеренной информации на информационное табло ИТ-БАРС. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.

СКПБ-БАРС в базовой комплектации состоит из:

• 1) контроллера управления КУ-БАРС;

• 2) информационного табло ИТ-БАРС и /или ИТ-БАРС (стрелка);

• 3)  сенсора нагрузки СН-БАРС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 86584-22;

• 4) преобразователей давления ПД-БАРС (модели ПД-БАРС и /или ПД-БАРС(М)), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 86457-22.

Общий вид компонентов СКПБ-БАРС приведен на рисунке 4.

Пломбирование СКПБ-БАРС не предусмотрено. Нанесение знака поверки на СКПБ-БАРС не предусмотрено. Заводской номер СКПБ-БАРС в виде цифрового обозначения, состоящего из арабских цифр, указан на информационной табличке на корпусе контроллера управления КУ-БАРС. Заводские номера измерительных преобразователей указаны на информационных табличках на их корпусах.

Рисунок 3 - Контроллера управления КУ-БАРС.

Место нанесения заводского номера

Рисунок 4 - Общий вид СКПБ-БАРС.

Программное обеспечение

Преобразователи давления и сенсоры нагрузки, находящиеся в составе СКПБ-БАРС, имеют встроенное программное обеспечение (далее - ПО) выполняющее вычислительные операции в соответствии с назначением и влияющее на их метрологические характеристики. Встроенное ПО контроллера управления устанавливается в его энергонезависимую память на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки).

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Номер версии ПО	не ниже 10.80

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс) Модель применяемого сенсора нагрузки СН-БАРС: - BRS550.201.016.000	от 5(0,5) до 100(10,0)
- BRS550.201.018.000	от 5(0,5) до 100(10,0)
- BRS550.201.022.000	от 10(1,0) до 200(20,0)
- BRS550.201.025.000	от 10(1,0) до 200(20,0)
- BRS550.201.028.000	от 15(1,5) до 300(30,0)
- BRS550.201.032.000	от 15(1,5) до 300(30,0)
- BRS550.201.035.000	от 20(2,0) до 400(40,0)
- BRS550.201.038.000	от 20(2,0) до 400(40,0)
Пределы допускаемой приведенной погрешности измерения силы натяжения (нагрузки) на канате к ВПИ, %	±3,0
Цена деления выдаваемого в цифровом коде для индикации величины силы натяжения, кН (тс)	1 (0,1)
Верхний предел измерений избыточного давления (далее - ВПИ), МПа Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС	55
- ПД-БАРС(М)	40
Нижний предел измерений избыточного давления, МПа Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС	0,1
- ПД-БАРС(М)	1
Пределы допускаемой основной приведенной погрешности измерения избыточного давления, % от ВПИ Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС	±2,5
- ПД-БАРС(М)	±1,5

Продолжение таблицы 2

1	2
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий эксплуатации преобразователя давления, % от ВПИ/ 10 °C Модель применяемого преобразователя давления ПД-БАРС: - ПД-БАРС - ПД-БАРС(М)	±0,3 ±0,2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр каната, мм	от 16 до 38
Напряжение питания постоянного тока, В	от 23 до 27
Потребляемая мощность контроллера управления КУ-БАРС, Вт, не более	14
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более	от -45 до +50 95
Цифровой интерфейс связи между модулями	RS-485
Скорость обмена по интерфейсу RS-485, бит/с	57600
Протокол связи, используемый для передачи информации между модулями	ModBus RTU/ASCII
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015	IP65
Габаритные размеры контроллера управления КУ-БАРС, мм, не более (длинахширинахвысота)	362х250х130
Масса контроллера управления КУ-БАРС, кг, не более	4,7
Средний срок службы, лет	10
Маркировка взрывозащиты контроллера управления КУ-БАРС	[Ex ib Gb] IIA
Примечание - технические характеристики средств измерений, входящих в состав систем контроля параметров капитального и подземного ремонта и бурения скважин БАРС указаны в их описаниях типа.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Системы контроля параметров капитального и подземного ремонта и бурения скважин, в состав которых входят:	БАРС	1
1) контроллер управления;	КУ-БАРС	1
2) информационное табло;	ИТ-БАРС и /или ИТ-БАРС (стрелка)	1

Продолжение таблицы 4

1	2	3
3) сенсор нагрузки	СН-БАРС	1
4) преобразователи давления	ПД-БАРС и /или ПД-БАРС(М)	1
Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Паспорт	ПС 26.51.66-002-81067428-2021	1
Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Руководство по эксплуатации	РЭ 26.51.66-002-81067428-2021	1
Примечание - Количество и состав датчиков и устройств, входящих в комплектацию может изменяться согласно заказу. В ходе эксплуатации прибора возможно расширение имеющейся конфигурации путем подключения новых датчиков, индикаторов и других модулей.

Сведения о методиках (методах) измерений

приведены в разделе 2 документа «Системы контроля параметров капитального и подземного ремонта и бурения скважин БАРС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

ТУ 26.51.66-002-81067428-2021 «Система контроля параметров капитального и подземного ремонта и бурения скважин БАРС СКПБ БАРС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Арм-Кип сервис» (ООО «Арм-Кип сервис») ИНН 1650305989

Адрес юридического лица: 423800, Республика Татарстан, г. Набережные Челны, пр-д Пролетарский, д. 75/18

Адрес места осуществления деятельности: 423800, Республика Татарстан, г. Набережные Челны, пр-д Пролетарский, д. 75/18

Изготовитель

Общество с ограниченной ответственностью «Арм-Кип сервис» (ООО «Арм-Кип сервис») ИНН 1650305989

Адрес юридического лица: 423800, Республика Татарстан, г. Набережные Челны, пр-д Пролетарский, д. 75/18

Адрес места осуществления деятельности: 423800, Республика Татарстан, г. Набережные Челны, пр-д Пролетарский, д. 75/18

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Регистрационный № 88173-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители микросекундных интервалов времени ИВИ-4

Назначение средства измерений

Измерители микросекундных интервалов времени ИВИ-4 (далее - ИВИ-4) предназначены для измерений интервалов времени в диапазоне значений от 3,0 мкс до 9,9 с.

Описание средства измерений

Принцип действия ИВИ-4 основан на измерении интервалов времени между сигналами, инициируемыми подключенными датчиками. ИВИ-4 реагирует на изменение импеданса цепи (короткое замыкание или разрыв), подключенной ко входу. В режим готовности ИВИ-4 непрерывно сканирует состояние датчиков. После перехода первого сигнала (не важно по какому каналу), в течение 9,9 секунд производится измерение интервалов времени по каналам с сохранением результатов измерений в памяти и отображением данных на дисплее. Для повторного запуска измерений ИВИ-4 необходимо перевести в режим готовности.

Конструктивно ИВИ-4 состоит из кварцевого генератора (CLK), тридцатидвухразрядного синхронного счетчика (CNT_32), канальных входов (Ch1, Ch2, Ch3, Ch4), тридцатидвухразрядного регистра (RG_32), вычислителя (ALU) и дисплея (DISPLAY), заключенных в едином моноблоке. Канальные входы реализованы в виде разъемов типа BNC. Блок-схема процесса измерений интервалов времени представлена на рисунке 1.

Для проверки работоспособности ИВИ-4 в комплект поставки входит тестер. Тестер представляет собой моноблок с входными разъемами типа BNC и кнопкой запуска последовательных импульсов с запрограммированными интервалами времени между ними.

Общий вид ИВИ-4 и тестера представлен на рисунке 2.

Места нанесения заводских номеров и знака поверки приведены на рисунке 3.

Место нанесения знака утверждения типа на корпус ИВИ-4 показано на рисунке 4.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 5.

а) ИВИ-4

б) Тестер

Рисунок 2 - Общий вид ИВИ-4 и тестера

Программное обеспечение

Программное обеспечение (далее - ПО) ИВИ-4 является встроенным. ПО обеспечивает измерение интервалов времени с выводом значений на дисплей и сохранение последних результатов измерений. Также ПО обеспечивает хранение информации о годе выпуска ИВИ-4 с индикацией значения на дисплей.

ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств. Доступ к органам управления ограничен пломбировкой.

Идентификационные данные ПО отсутствуют.

Конструкция ИВИ-4 исключает возможность несанкционированного влияния на ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измеряемых интервалов времени, с	от 3Д10’6 до 9,9
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с	± (5,0-10’5-T+0,2 мкс) *
* Где: Т - измеряемое значение, с; 0,2 мкс - дискретность измерений.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С;	от -40 до +50
- относительная влажность окружающего воздуха при температуре
25 °С, %	до 98
Напряжение питания переменного тока, В	от 198 до 242
Потребляемая мощность, В^А, не более	3
Габаритные размеры, мм, не более:
- ИВИ-4
длина	152
ширина	103
высота	40
- тестер
длина	152
ширина	58
высота	40
Масса, кг, не более:
- ИВИ-4	0,72
- тестер	0,28
Средний срок службы, лет, не более	12
Средняя наработка на отказ, ч, не более	7000

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и корпус ИВИ-4 методом гравировки.

Комплектность средства измерений

Таблица 3 - Комплектность ИВИ-4

Наименование	Обозначение	Количество
Измерителей микросекундных интервалов времени	ИВИ-4	1 шт.
Тестер	Тестер ИВИ-4	1 шт.
Зарядное устройство	—	1 шт.
Кабель зарядного устройства	-	1 шт.
Тестовые кабели	—	4 шт.
Защитный кейс	-	1 шт.
Руководство по эксплуатации	ГД 53.001 РЭ	1 экз.
Паспорт	ГД 53.002 ПС	1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

приведены в документе ГД 53.001 РЭ «Измеритель микросекундных интервалов времени ИВИ-4. Руководство по эксплуатации», раздел 9 «Устройство и принцип работы».

Нормативные и технические документы, устанавливающие требования к измерителям микросекундных интервалов времени ИВИ-4

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Г осударственной поверочной схемы для средств измерений времени и частоты»;

Технические условия ТУ 26.51.43-001-32567346-2021. «Измеритель микросекундных интервалов времени».

Правообладатель

Общество с ограниченной ответственностью «Конструкторско-Технологическое Бюро «Интервал» (ООО «КТБ «Интервал»)

ИНН 5402045804

Адрес: 630001, Новосибирская обл., г. Новосибирск, ул. Жуковского, д. 102, оф. 702 Телефон, факс: +7 (383) 228-02-80

E-mail: sibvk@yandex.ru

Изготовитель

Общество с ограниченной ответственностью «Конструкторско-Технологическое Бюро «Интервал» (ООО «КТБ «Интервал»)

ИНН 5402045804

Адрес юридического лица: 630001, Новосибирская обл., г. Новосибирск, ул. Жуковского, д. 102, оф. 702

Адрес места осуществления деятельности: 630001, Новосибирская обл.,

г. Новосибирск, ул. Жуковского, д. 102, оф. 702

Телефон, факс: +7 (383) 228-02-80

E-mail: sibvk@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88174-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные частотно-временной синхронизации Sentinel

Назначение средства измерений

Комплексы измерительные частотно-временной синхронизации Sentinel (далее -комплексы) предназначены для измерений времени, а именно, параметров сетей тактовой сетевой синхронизации и временной синхронизации с целью обеспечения целостности и устойчивости сети связи общего пользования.

Описание средства измерений

К комплексам данного типа относятся комплексы измерительные частотно-временной синхронизации Sentinel с заводскими номерами: 300264, 300355, 300361, 300364, 300365, 400091.

Комплексы представляют собой средства измерений для тестирования сетей PDH/SDH, SyncE, PTP (IEEE1588v2), NTP IP/Ethernet и других сетей, требующих синхронизации по частоте или времени.

Принцип действия комплексов:

• - при синхронизации сети по частоте основан на измерении разности временного положения между измеряемыми и тактовыми сигналами анализатора (ошибка временного интервала (ОВИ) с последующим вычислением максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ));

• - при синхронизации сети по времени основан на измерении разности положения меток времени сообщений протокола РТР (ошибка времени (ОВ) с последующим вычислением максимальной абсолютной ошибки времени (МАОВ), постоянной ошибки времени (cTE) и динамической ошибки времени (dTE)).

Конструктивно комплексы состоят из блока управления комплексом (БУК) и анализатора частотно-временной синхронизации Sentinel (номер в госреестре СИ 86775-22). БУК представляет собой переносной персональный компьютер (ноутбук) с установленным специализированным программным обеспечением (ПО). Анализатор частотно-временной синхронизации Sentinel имеет встроенный приемник ГЛОНАСС/GPS.

Для ограничения доступа внутрь корпусов БУК и анализатора частотно-временной синхронизации Sentinel производится их пломбирование.

Заводские номера, однозначно идентифицирующие каждый экземпляр комплекса, наносятся на верхнюю панель БУК в форме шильды, содержащей заводской номер в цифровом формате (6 цифр) методом наклеивания.

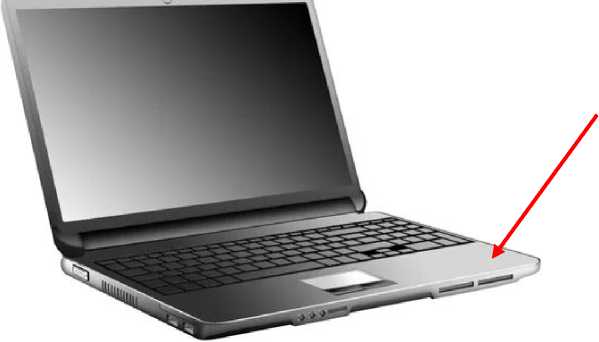

Внешний вид составных частей комплексов, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

Анализатор частотно-временной синхронизации Sentinel

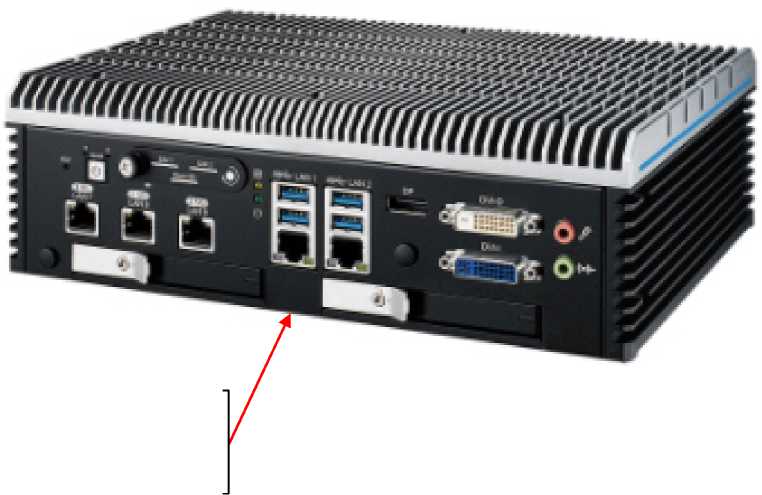

Рисунок 1 - Внешний вид составных частей комплексов

Программное обеспечение

Комплексы имеют общее и специализированное программное обеспечение (ПО), расположенное в аппаратной части. Запись ПО осуществляется в процессе производства. Специализированное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Sentinel-ПО
Номер версии (идентификационный номер) ПО, не ниже	1.0
Цифровой идентификатор ПО	0ac0d3 70f9adc13 9ae04fed6133ba8a7
Алгоритм вычисления цифрового идентификатора	md5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS в течение не менее 2 часов	± 8^10-11
Пределы допускаемого относительного отклонения частоты внутреннего опорного генератора от номинального значения 10 МГц при отсутствии синхронизации опорного генератора от ГНСС ГЛОНАСС/GPS	±140’10
Пределы допускаемой погрешности измерения ошибки временного интервала, нс: - на интервале наблюдения от 0,005 с до 1000 с - на интервале наблюдения более 1000 с	± 0,05ЮВИ + 2,5 нс + 0,0275 нс/с^т ± 0,05ЮВИ + 29 нс + 0,001 нс/сч
Пределы допускаемой погрешности измерения максимальной ошибки временного интервала, нс: - на интервале наблюдения от 0,005 с до 1000 с - на интервале наблюдения более 1000 с	± 0,07<МОВИ + 3 нс + 0,033 нс/с^т ± 0,07<МОВИ + 35 нс + 0,0012 нс/с^т
Пределы допускаемой погрешности измерения девиации временного интервала, нс: - на интервале наблюдения от 0,05 с до 100 с - на интервале наблюдения от 100 с до 1000 с - на интервале наблюдения от 1000 с до 10000 с	± 0,07^ДВИ + 2,5 нс + 0,088 нс/сч ± 0,07^ДВИ + 2,5 нс + 0,028 нс/сч ± 0,07^ДВИ + 29 нс + 0,6 нс/сч
Пределы допускаемой погрешности измерения максимальной абсолютной ошибки времени, нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с	± 0,07^МАОВ + 10 нс + 0,033 нс/сч ± 0,07<МАОВ + 35 нс + 0,0012 нс/с^т
Пределы допускаемой погрешности измерения ошибки времени, нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с	± 0,05*ОВ + 10 нс + 0,0275 нс/сч ± 0,05*ОВ + 29 нс + 0,001 нс/с^т
Пределы допускаемой погрешности измерения постоянной ошибки времени (cTE), нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с	± 0,07ЮВ + 10 нс + 0,033 нс/сч ± 0,070В + 35 нс + 0,0012 нс/с^т

Продолжение таблицы 2

Наименование характеристики	Значение
Пределы допускаемой погрешности измерения динамической ошибки времени (dTE), нс: - на интервале наблюдения от 2 с до 1000 с - на интервале наблюдения более 1000 с	± 0,07ЮВ + 10 нс + 0,033 нс/сч ± 0.070В + 35 нс + 0,0012 нс/с^т
П р и м е ч а н и я: т - интервал наблюдений, с; ОВИ - измеренное значение ошибки временного интервала за интервал наблюдений; МОВИ - измеренное значение максимальной ошибки временного интервала за интервал наблюдений; ДВИ - измеренное значение девиации временного интервала за интервал наблюдений; МАОВ - измеренное значение максимальной абсолютной ошибки времени за интервал наблюдений; ОВ - измеренное значение ошибки времени за интервал наблюдений.

аблица 3 - Технические характеристики

Наименование характеристики	Значение
Электропитание осуществляется от сети переменного тока:
- напряжением, В	от 100 до 240
- частотой, Г ц	от 50 до 60
Потребляемая мощность В^А, не более:
- БУК	100
- Анализатор частотно-временной синхронизации Sentinel	100
Габаритные размеры (ширина х высота х глубина), мм, не более:
- БУК	400 х 70 х 300
- Анализатор частотно-временной синхронизации Sentinel	320 х 388 х 126
Масса, кг, не более:
- БУК	3
- Анализатор частотно-временной синхронизации Sentinel	7
Условия эксплуатации	По группе 2 ГОСТ 22261-94

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографским способом и в виде наклейки на верхнюю панель корпуса блока управления комплексом методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Блок управления комплексом с предустановленным ПО	-	1 шт.
Анализатор частотно-временной синхронизации	Sentinel	1 шт.
Комплект принадлежностей	-	1 шт.
Руководство по эксплуатации	ДТРЕ.468261.001РЭ	1 экз.

Сведения о методиках (методах) измерений

изложены в разделе 2 «Использование по назначению» руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ДТРЕ.468261.001ТУ «Комплексы измерительные частотно-временной синхронизации Sentinel. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)

ИНН 9709079127

Адрес: 109029, г. Москва, вн. тер. г. Муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20

Телефон (факс): +7(495) 737-67-19

E-mail: info@trxline.ru

Изготовитель

Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д») ИНН 9709079127

Адрес: 109029, г. Москва, вн. тер. г. Муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20

Телефон (факс): +7(495) 737-67-19

E-mail: info@trxline.ru

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88175-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры эмиссионные с индуктивно-связанной плазмой Plasma 3500

Назначение средства измерений

Спектрометры эмиссионные с индуктивно-связанной плазмой Plasma 3500 (далее -спектрометры) предназначены для измерения содержания элементов в водных растворах, природных и сточных водах, технологических растворах, продуктах питания, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефтях и в нефтепродуктах, смазочных маслах и в других жидких и твёрдых веществах и материалах.

Описание средства измерений

Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.

Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из:

• - системы ввода пробы (распылительная камера, распылитель, перистальтический насос);

• - источника возбуждения спектра (радиочастотный генератор с регулируемой мощностью, индуктор, вертикально расположенная плазменная горелка);

• - спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-полихроматора;

• - полупроводникового матричного CCD детектора, охлаждаемого Пельтье-элементом;

• - системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением.

Спектрометры имеют двойное наблюдение плазмы: аксиальное и радиальное. Охлаждение индуктора спектрометров осуществляется при помощи рециркулятора (предоставляется по отдельному заказу)

Спектрометры оснащены встроенной видеокамерой, позволяющей оператору вести наблюдение плазмы в программном обеспечении на экране монитора компьютера.

Корпус спектрометров изготовлен из металлических сплавов и окрашен в цвета в соответствии с технической документацией производителя.

Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.

NCS TESTING TECHNOLOGY CO.,LTD

ICP-OES

Model: Plasma 3500

Voltage: 220V±22V, 20A, 50Hz

Accuracy: A~1 evel---------

Serial No. : ICPD~220242

Date of manufacture: 2022.07.25

Рисунок 2 - Место нанесения заводского номера на спектрометры эмиссионные с индуктивносвязанной плазмой Plasma 3500

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).

Программное обеспечение

Спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ICP Expert
Номер версии (идентификационный номер) ПО	не ниже 2.1.0.9
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы обнаружения элементов (по критерию 3о), мкг/дм3, не более - марганца (Mn, 1=257,610 нм) аксиальное наблюдение	0,4
радиальное наблюдение	2,0
- бария (Ba, 1=455,403 нм) аксиальное наблюдение	0,4
радиальное наблюдение	2,0
- цинка (Zn, 1=213,856 нм) аксиальное наблюдение	2,0
радиальное наблюдение	10,0
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала1), %	1,0
1) Для аксиального и радиального наблюдения по контрольному раствору с массовой
концентрацией цинка 1000 мкг/дм3

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Спектральный диапазон, нм	от 165 до 950
Спектральное разрешение, на длине волны около 200 нм, нм, не более	0,007
Параметры электрического питания от сети электропитания - напряжение переменного тока, В	220±22
- частота переменного тока, Г ц	50±1
Потребляемая мощность, В-А, не более	4000
Габаритные размеры, мм, не более - высота	750
- ширина	670
- длина	1060
Масса, кг, не более	180
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность, %	от 20 до 80 (без конденсации)
Средний срок службы, лет	8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрометр эмиссионный с индуктивно-связанной плазмой	Plasma 3500	1 шт.
Персональный компьютер	ПК	1 шт.1)
Система охлаждения (рециркулятор)	-	1 шт.1)
Программное обеспечение	ПО	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	-	1 экз.
1) По заказу

Сведения о методиках (методах) измерений

приведены в документе:

- «Спектрометры эмиссионные с индуктивно-связанной плазмой Plasma 3500. Руководство по эксплуатации» (Глава 2. «Структурные характеристики и принцип работы»).

Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений:

Техническая документация фирмы «NCS Testing Technology Co., Ltd.», Китай.

Правообладатель

Фирма «NCS Testing Technology Co., Ltd.», Китай

Адрес: No. 13, GaoliangqiaoXiejie, Haidian District, Beijing. 100081

Изготовитель

Фирма «NCS Testing Technology Co., Ltd.», Китай

Адрес: No. 13, GaoliangqiaoXiejie, Haidian District, Beijing. 100081

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Регистрационный № 88176-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики усилия натяжения каната измерительные ДНК-3

Назначение средства измерений

Датчики усилия натяжения каната измерительные ДНК-3 (далее - датчики) предназначены для измерений силы натяжения талевого каната.

Описание средства измерений

Принцип действия датчиков основан на преобразовании силы натяжения талевого каната в поперечную силу посредством геометрической формы балки датчика. Поперечная сила преобразуется первичным преобразователем совместно с нормирующим усилителем в нормированный выходной сигнал.

Конструктивно датчики состоят из балки, первичного преобразователя (датчика силоизмерительного тензорезисторного), механизма зажима каната, нормирующего усилителя.

При монтаже, датчик крепится к неподвижному концу талевого каната, который изгибается вследствие геометрической формы датчика. При осевом нагружении, в местах изгиба каната возникают поперечные усилия. Данные усилия передаются через механизм зажима на первичный преобразователь. Первичный преобразователь вместе с нормирующим усилителем вырабатывает выходной сигнал от 4 до 20 мА, пропорциональный натяжению в талевом канате.

Идентификация датчиков осуществляется визуальным осмотром маркировочной таблицы, закрепленной на балке, на которой отображена информация о производителе и модификации, знак Ех с обозначением вида взрывозащиты и номер сертификата, нанесенные методом окрашивания.

Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр нанесен на маркировочную таблицу методом окрашивания.

Нанесение знака поверки на измерители не предусмотрено.

Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчика, которая может быть вскрыта только при помощи специального инструмента.

Общий вид датчиков приведён на рисунке 1. Общий вид маркировочной таблицы приведён на рисунке 2.

Рисунок 1 - Общий вид датчиков усилия натяжения канатов измерительных ДНК-3

I Изготовитель: office@giss.pro

™JL_C ООО «ГИС-СЕРВИС»

Датчик усилия натяжения каната измерительный ДНК-3 ТУ 28.99.39-001-34442519-2017 Зав, номер 11 Год изг. 2022

V?------------------------------------------------------------------

Рисунок 2 - Общий вид маркировочной таблицы

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы натяжения талевого каната, кН	от 18 до 360
Предел допускаемой приведенной к верхнему пределу измерений погрешности измерений силы натяжения талевого каната, %	±2,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр талевого каната, мм	от 28 до 36Х)
Диапазон изменения выходного сигнала, мА	от 4 до 20
Напряжение питания постоянного тока, В	от +15,0 до +28,12)
Потребляемый ток, мА, не более	30
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +65
Габаритные размеры (Д*Ш*В), мм, не более	460x140x370
Масса, кг, не более	15,0
Маркировка взрывозащиты	0Ex ia IIB T5 X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP65
1) - за счет применения сменных опорных ложементов 2) - в зависимости от сопротивления нагрузки

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик усилия натяжения каната измерительный ДНК-3	-	1 шт.
Соединительный разъем	2РМ(Д, Т)18КПН4Г5В1 или FQ18-4TK-8	1 шт.
Соединительный разъем	2РМ(Д, Т)18КПН7Г1В1 или FQ18-7TK-8	1 шт.
Руководство по эксплуатации	ДНК-3.000 РЭ	1 экз.
Паспорт	ДНК-3.000 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3.4 «Использование изделия» документа ДНК-3.000 РЭ «Датчики усилия натяжения каната измерительные ДНК-3. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

ТУ 28.99.39-001-34442519-2017 «Датчики усилия натяжения каната измерительные ДНК-3. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГИС-СЕРВИС» (ООО «ГИС-СЕРВИС») ИНН 8604059611

Адрес: 628305, Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск, НП Промышленная зона Пионерная, ул. Парковая, стр. 6/7, оф. 210

Телефон: +7 (982) 881-50-00

E-mail: office@giss.pro, сайт: https://www.giss.pro

Изготовитель

Общество с ограниченной ответственностью «ГИС-СЕРВИС» (ООО «ГИС-СЕРВИС») ИНН 8604059611

Адрес: 628305, Ханты-Мансийский автономный округ - Югра, г. Нефтеюганск,

НП Промышленная зона Пионерная, ул. Парковая, стр. 6/7, офю 210 Телефон: +7 (982) 881-50-00

E-mail: office@giss.pro, сайт: https://www.giss.pro

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88177-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные PERSEE A3

Назначение средства измерений

Спектрометры атомно-абсорбционные PERSEE A3 (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д.

Описание средства измерений

Спектрометры могут работать в двух режимах - атомно-абсорбционной спектрометрии и фотометрии пламени.

Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени или электротермического атомизатора.

Принцип действия спектрометров в режиме фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце, Определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени. Конструктивно спектрометры состоят из:

• - измерительного блока, включающего источник спектра - лампу с полым катодом, монохроматор и системы регистрации сигнала абсорбции на фотоэлектронном умножителе, дейтериевый корректор для учета неселективного поглощения;

• - одного или двух атомизаторов;

• - системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.

Спектрометры выпускаются в трех модификациях, различающихся набором атомизаторов: PERSEE A3F - атомно-абсорбционный спектрометр с пламенной атомизацией, PERSEE A3G - атомно-абсорбционный спектрометр с электротермической атомизацией, PERSEE A3AFG - атомно-абсорбционный спектрометр с пламенной и электротермическими атомизацией.

Спектрометры могут быть оснащены гидридной приставкой. Спектрометры требуют подключения ацетилена или пропана, или смеси пропан-бутан. Для подачи проб может быть использован автосамплер.

Маркировочная табличка с серийным номером, наименованием спектрометра расположена на задней панели. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен методом наклейки. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

Место нанесения знака

утверждения типа

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных PERSEE A3

Рисунок 2 - Место нанесения серийного номера на спектрометры атомно-абсорбционные PERSEE A3

Программное обеспечение

Спектрометры управляются программным обеспечением AAWin, которое отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AAWin
Номер версии (идентификационный номер) ПО	не ниже 3.0
Цифровой идентификатор ПО	-

Лист № 3

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	A3F	A3G	A3AFG
Диапазон показаний оптической плотности, Б	от 0 до 3
Характеристическая концентрация, мкг/дм3, не более
с пламенным атомизатором Cd	30		30
Cu	80	-	80
Характеристическая концентрация, мкг/дм3, не более с электротермическим атомизатором1 Cd
		0,06	0,06
Cu	-	0,25	0,25
Относительное среднеквадратическое отклонение выходного сигнала2, %, не более
- с пламенным атомизатором	2,0	-	2,0
- с электротермическим атомизатором1	-	5,0	5,0
Пределы обнаружения меди Cu3, мкг/дм3
- с пламенным атомизатором	8,0	-	8,0
- с электротермическим атомизатором1	-	0,15	0,15

Примечания к таблице:

• ¹ характеристики приведены при объеме дозирования 20 мм³

• ² характеристики приведены при концентрации, превышающей более чем в 100 раз предел обнаружения

• ³ характеристики приведены по критерию 3 с

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	A3F	A3G	A3FG
Спектральный диапазон, нм	от 185 до 910
Количество одновременно устанавливаемых атомизаторов, шт.	1	1	2
Спектральная ширина щели, нм	0,1; 0,2; 0,4; 1,0; 2,0
Параметры электрического питания:		220+22-33
- напряжение переменного тока, В - частота переменного тока, Г ц		50
Потребляемая мощность, ВА, не более, при работе с
- пламенным атомизатором		200
- электротермическим атомизатором		800
Габаритные размеры, мм, не более:
- длина		1100
- ширина		535
- высота		540
Масса, кг, не более	75	110	130
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, не более %		85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на фронт - панель корпуса спектрометра в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Спектрометр атомно-абсорбционный	PERSEE A3	1 шт.
2 Воздушный компрессор		1 шт.
3 Автосамплер		1 шт.
4 Гидридная приставка		1 шт.
5 Г орелка для пламени ацетилен-воздух		1 шт.
6 Г орелка для пламени пропан-бутан-воздух		1 шт.
7 Г орелка для пламени ацетилен-закись азота		1 шт.
8 Распылитель		1 шт.
9 Спектральные лампы полого катода		комплект
10 Графитовые кюветы		10 шт./уп.
11 Руководство по эксплуатации		1 экз.
12 Методика поверки		1 экз.
Примечание - позиции со 2 по 10 поставляются по отдельному Заказу

Сведения о методиках (методах) измерений

приведены в разделе 1.3 руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным PERSEE A3

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация «Beijing Purkinje General Instrument Co., Ltd», Китай.

Правообладатель

«Beijing Purkinje General Instrument Co., Ltd», Китай.

Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China

Изготовитель

«Beijing Purkinje General Instrument Co., Ltd», Китай.

Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China

Web-сайт: https:// www.perseena.com/

E-mail: ziwei .liu@pgeneral. com. cn

Испытательный центр

Уральский научно-исследовательский институт метрологии -филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): (343) 350-26-18, (343) 350-20-39

Web-сайт: http://www.uniim.ru/

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88178-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства бортовые БУ МТ 002

Назначение средства измерений

Устройства бортовые БУ МТ 002 (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и (или) GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).

Описание средства измерений

К настоящему типу средств измерений относятся устройства следующих исполнений: ВГРТ.464425.002 и ВГРТ.464425.002-01, которые отличаются функциональными характеристиками, пиктограммами элементов индикации и цветом лицевой панели корпуса (белым или черным).

Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и (или) GPS на частоте L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.

Примечание - Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Конструктивно устройства представляют собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройства оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС и (или) GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическим датчиком движения (трехосным акселерометром) и датчиком целостности корпуса.

Информационный обмен с персональным компьютером осуществляется только в режиме работы «Сервисный» через USB-разъем.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку задней панели корпуса устройств в месте, указанном на рисунке 2.

Знак поверки на корпус устройств не наносится.

Общий вид устройств представлен на рисунке 1.

Обозначение мест нанесения знака утверждение типа, заводского номера, а также схема пломбировки от несанкционированного доступа представлены на рисунке 2.

Рисунок 1 - Общий вид устройств

Рисунок 2 - Обозначение мест нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа

Программное обеспечение

Устройства работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция устройств исключает возможность несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже 1.2

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Доверительные   границы   абсолютной   инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по координатным осям при работе по сигналам ГЛОНАСС (L1, код СТ) и (или) GPS (L1, код С/А) при геометрическом факторе GDOP не более 3, м	±10
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по координатным осям при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе GDOP не более 3, м	±15
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU), с	±1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочий диапазон скоростей, м/с	от 0 до 70
Напряжение питания от сети постоянного тока, В	от 9 до 50
Габаритные размеры, мм, не более: - длина	140
- ширина	100
- высота	40
Масса, кг, не более	0,4
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +55
- относительная влажность при температуре +40 °С, %, не более	93

Знак утверждения типа

наносится в разделе 10 паспорта типографским способом и на информационную табличку задней панели корпуса устройства.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство бортовое	БУ МТ 002	1 шт.
Кабель питания с адаптером питания	-	1 шт.
Комплект монтажный	-	1 комплект
Руководство по эксплуатации	ВГРТ.464425.002РЭ	1 экз.
Паспорт	ВГРТ.464425.002ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в п 1.4 «Устройство и работа» документа ВГРТ.464425.002РЭ. «Устройство бортовое БУ МТ 002. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 14 ноября 2016 г № 1182 «О внесении изменений в Правила взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ТУ 26.20.16-002-03066459-2022 (ВГРТ.464425.002ТУ). Устройства бортовые БУ МТ 002. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МосОблТелематика»

(ООО «МосОблТелематика»)

ИНН 5024165995

Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 25а, стр.1, оф. 24

Телефон: +7(495) 120-55-51

Web-сайт: https://www.m-telematics.ru/

E-mail: info@m-telematics.ru

Изготовитель

Общество с ограниченной ответственностью «МосОблТелематика»

(ООО «МосОблТелематика»)

ИНН 5024165995

Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 25а, стр.1, оф. 24

Телефон: +7(495) 120-55-51

Web-сайт: https://www.m-telematics.ru/

E-mail: info@m-telematics.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88179-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Г иротеодолиты Gyromax AK-2M

Назначение средства измерений

Гиротеодолиты Gyromax AK-2M (далее по тексту - гиронасадки) предназначены для определения истинных азимутов ориентируемых направлений.

Описание средства измерений

Принцип действия гиронасадок основан на свойстве главной оси маятникового гироскопа, являющегося датчиком направления истинного меридиана (направления на север), совершать гармонические колебания («прецессия») под воздействием суточного вращения Земли. Положение равновесия колебаний совпадает с плоскостью истинного меридиана точки стояния гирокомплекта (тахеометр с гиронасадкой). Положение равновесия чувствительного элемента гироскопа определяется автоматически по «точкам реверсии», в которых происходит изменение направления движения чувствительного элемента.

Для визуального наблюдения ориентируемых направлений на внешние цели и измерений углов между этими направлениями и направлением меридиана гиронасадка устанавливается на тахеометр при помощи специального адаптера.

Конструктивно гиронасадки собраны в корпусе цилиндрической формы. Гироскоп поддерживается на подвесе внутри корпуса. На поверхности корпуса расположен окуляр для визирования на цель при определении азимута и окуляр для снятия отсчетов гироскопа. Там же расположены кнопки и тумблер включения гиронасадки, два разъема типа Lemo для подключения пульта пневмотормоза с кабелем. Гиронасадки снабжены пультами пневмотормоза с кабелем, чтобы избежать воздействия оператора во время работы гироскопа. Конвертер (блок управления) предназначен для управления работой гиронасадок, их питанием и индикацией работоспособности, и размещен в транспортировочном кейсе.

Гиронасадки совместимы с электронными тахеометрами Leica серий ТС300 (400/700/800), ТБ11 (15/30/50/60) или Leica Flexline.

Пломбирование крепёжных винтов корпуса гиронасадок не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Общий вид гиронасадок с указанием места нанесения знака утверждения типа приведен на рисунке 1. Общий вид конвертера (блока управления) приведен на рисунке 2, вид пульта пневмотормоза с кабелем со стороны передней панели приведен на рисунке 3. Место размещения заводского номера приведено на рисунке 4.

Заводской номер гиронасадок размещается на корпусе гиронасадок в числовом формате заводским способом.

' Gyro Batt. Phase

( ■)  V')    ‘i) on-Qjotf

2.5А	low     high	Off	Qeo
	Н	LM Shut down	Mess Iechnik
о Fuse	Lamp	e

Рисунок 2 - Вид конвертера (блока управления) со стороны передней панели

Место размещения заводского номера

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Пределы допускаемой абсолютной погрешности измерений азимута, секунда 1)1	±60
Допускаемое среднее квадратическое отклонение измерений азимута, секунда	20
Х) Здесь и далее по тексту секунда - единица измерений плоского угла.

аблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Напряжение питания постоянного тока, В внешний источник питания	24
Габаритные размеры, мм, не более: длина	340
ширина	230
высота	540
Диапазон рабочих температур, °С	от -10 до +40
Масса, кг, не более Gyromax AK-2M	3,6
аккумулятор	5,5

Знак утверждения типа

наносится с правой стороны гиронасадки в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки типографским способом.

Лист № 4

Всего листов 5 Комплектность средства измерений

Таблица 3 - Комплектность гиронасадок

Наименование	Обозначение	Количество
Гиротеодолит	Gyromax AK-2M	1 шт.
Конвертер (блок управления)		1 шт.
Окуляр		1 шт.
Пульт пневмотормоза с кабелем		1 шт.
Секундомер		1 шт.
Набор инструментов (отвертка, шпилька и пр.)		1 шт.
Адаптер на тахеометр		1 шт.
Укладочный ящик для гироскопической насадки		1 шт.
Зарядное устройство		1 шт.
Внешний аккумулятор		2 шт.
Гиротеодолиты Gyromax AK-2M. Руководство по эксплуатации		1 экз.
Гиротеодолиты Gyromax AK-2M. Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 Эксплуатация документа «Гиротеодолиты Gyromax AK-2М. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Стандарт предприятия фирмы изготовителя «GeoMess Technik Heger», Германия.

Правообладатель

Фирма «GeoMess Technik Heger», Германия

Адрес: Muhlenstrasse 9, 17039 Wulkenzin, Deutschland Телефон: +0395-5826680

E-mail: geomesstechnik-heger@t-online.de

Изготовитель

Фирма «GeoMess Technik Heger», Германия

Адрес: Muhlenstrasse 9, 17039 Wulkenzin, Deutschland

Телефон: +0395-5826680

E-mail: geomesstechnik-heger@t-online.de

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88180-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220 кВ Западная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220 кВ Западная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни:

• 1-й уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование;

• 3-й уровень - информационно-вычислительный комплекс (ИВК), включающий центры сбора и обработки данных (ЦСОД) ПАО «Федеральная сетевая компания - Россети», устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи стандарта GSM.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС», АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на ±2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 0282-2022. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer. exe, DataServer_U SPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Номер ИК	Наименование ИК	Состав ИК АИИС КУЭ
		ТТ	ТН	Счетчик	УСПД	УССВ ИВК
1	ПС 220 кВ Западная, ОРУ 220 кВ, яч. №1, ВЛ 220 кВ Владивосток -Волна с отпайкой на ПС Западная	ТВ-ЭК Кл.т. 0,5S Ктт = 200/5 Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 74600-19	ЗНОГ-220 Кл.т. 0,2 Ктн = (220000/V3)/(100/V3) Рег. № 61431-15	TE3000.02 Кл.т. 0,2S/0,5 Рег. № 77036-19	RTU-327LV Рег. № 41907-09	СТВ-01 Рег. № 49933-12
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3 Допускается замена УСПД, УССВ ИВК на аналогичные утвержденных типов. 4 Замена оформляется техническим актом в установленном владельцем АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть. 5 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Метрологические ха		рактеристики ИК (активная энергия)
Номер ИК	Диапазон значений силы тока	Границы основной относительной погрешности ИК (±J), %				Границы относительной погрешности ИК в рабочих условиях эксплуатации (±J), %
		cos ф = 1,0	cos ф = 0,87		cos ф = 0,5	cos ф = 1,0	cos ф = 0,87		cos ф = 0,5
1 (ТТ 0,5S; ТН 0,2; Сч 0,2S)	0,01(0,02)1н1 < Ii< 0,051н1	1,7	2,1		4,7	1,8	2,2		4,7
	0,051н1 < Ii< 0,21н1	0,9	1,3		2,8	1,1	1,4		2,8
	0,21н1 < I1< 1н1	0,7	0,9		1,9	0,9	1,1		2,0
	1н1 < I1 < 1,21н1	0,7	0,9		1,9	0,9	1,1		2,0
Метрологические характеристики ИК (реактивная энергия)
Номер ИК	Диапазон значений силы тока	Границы основной относительной погрешности ИК (±J), %				Границы относительной погрешности ИК в рабочих условиях эксплуатации (±J), %
		cos ф = 0,87 (sin ф = 0,5)		cos ф = 0,5 (sin ф = 0,87)		cos ф = 0,87 (sin ф = 0,5)		cos ф = 0,5 (sin ф = 0,87)
1 (ТТ 0,5S; ТН 0,2; Сч 0,5)	0,01(0,02)1н1 < I1< 0,051н1	4,8		2,4		5,0		2,7
	0,051н1 < I1< 0,21н1	3,0		1,4		3,3		1,9
	0,21н1 < I1< 1н1	2,0		1,1		2,4		1,6
	1н1 < I1 < 1,21н1	2,0		1,1		2,4		1,6
Пределы допускаемой погрешности СОЕВ (±Д), с		5
Примечания: 1 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от +10 до +30°С.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- коэффициент мощности, cos9	0,87
- температура окружающей среды для счетчиков, °C	от +21 до +25
Рабочие условия:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности, cosф	от 0,5 до 1,0
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от -40 до +60
- для УСПД	от -20 до +50
- для УССВ ИВК	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии TE3000:
- средняя наработка на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
УСПД:
- средняя наработка на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	45
УСПД:
- суточные данные о тридцатиминутных   приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформаторы тока	ТВ-ЭК	3 шт.
Трансформаторы напряжения	ЗНОГ-220	3 шт.
Счетчики электрической энергии многофункциональные - измерители ПКЭ	TE3000	1 шт.
Устройства сбора и передачи данных	RTU-327LV	1 шт.
Серверы точного времени	СТВ-01	1 шт.
Формуляр	354-11/2021-КУ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ПС 220 кВ Западная», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017.

Нормативные документы, устанавливающие требования к системе, автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ПС 220 кВ Западная

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Акционерное общество «Дальневосточная распределительная сетевая компания» (АО «ДРСК»)

ИНН 2801108200

Адрес: 675000, г. Благовещенск, ул. Шевченко, д. 28

Телефон: +7 (4162) 397-359

Web-сайт: drsk.ru

E-mail: doc@drsk.ru

Изготовитель

Общество с ограниченной ответственностью «Телекор ДВ» (ООО «Телекор ДВ»)

ИНН 2722065434

Адрес: 680026, г. Хабаровск, ул. Тихоокеанская, д. 60а

Телефон: +7 (4212) 758-775

Испытательный центр

Общество с ограниченной (ООО «Энергокомплекс») ИНН 7444052356

Адрес: 455017, Челябинская обл, г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2

Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, оф. 23 Телефон: +7 (351) 958-02-68

E-mail: encomplex@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88181-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «ПаркРайт-С»

Назначение средства измерений

Комплексы измерительные с видеофиксацией «ПаркРайт-С» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля по видеокадрам, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), измерений текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане в автоматическом режиме.

Описание средства измерений

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля по видеокадрам в неподвижном состоянии (передвижной вариант размещения) основан на измерениях расстояния, пройденного ТС в зоне контроля от точки первой фиксации до точки последней фиксации, а также на измерениях интервала времени между моментами первой и последней фиксации ТС в зоне контроля без необходимости предварительной градуировки при изменении места расположения комплексов.

Принцип действия комплексов при измерениях значений текущего времени и координат как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения) основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Комплексы выпускаются в трех вариантах исполнения: исполнения 1, 2 и 3. Варианты исполнения комплексов имеют идентичные метрологические характеристики и функционал, отличаются способами их размещения и используемыми аппаратными блоками.

В комплексах исполнения 1 применяются компьютерные блоки модели SP-E, выполненные в компактном корпусе, совмещенном с сенсорным жидкокристаллическим дисплеем (далее - ЖК-дисплей).

В комплексах исполнения 2 применяются компьютерные блоки модели SP-V,

выпускаемые в компактном корпусе, выполняющем функцию радиатора для отвода тепла.

В комплексах исполнения 3 применяются компьютерные блоки модели SP-X,

выполненные на базе промышленного компьютера, размещенного в специальном ударопрочном влагозащищенном металлическом шкафу с установленными герметичными разъемами для подключения внешних устройств.

Внутри компьютерного блока любой модели размещаются промышленный компьютер, накопители данных и приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS.

Комплексы любого варианта исполнения позволяют использовать видеоблок модели VBE, выполненный на базе цифровой видеокамеры машинного зрения со встроенной системой инфракрасной подсветки. Видеокамера является универсальной (объединяет функции распознающей и обзорной) и предназначена одновременно как для распознавания государственных регистрационных знаков ТС, так и для записи обзорных видеокадров.

Составные части комплексов любого варианта исполнения размещаются в салоне патрульного автомобиля.

Комплексы любого варианта исполнения предназначены для работы в течение ограниченного промежутка времени как в неподвижном состоянии (передвижной вариант размещения), так и в движении (мобильный вариант размещения).

Измерения скорости движения ТС в зоне контроля по видеокадрам производятся комплексами только в неподвижном состоянии (передвижной вариант размещения), имеющими в составе видеоблоки модели VBE, оснащенные видеокамерами любого разрешения с объективами с фокусным расстоянием 35 и 50 мм. Сведения об основных характеристиках видеокамер и обозначениях видеоблоков модели VBE приведены в паспорте комплексов.

Комплексы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса составных частей комплексов.

Маркировка наносится на этикетку, расположенную на тыльной стороне компьютерного блока и видеоблока, которая содержит наименование комплекса, наименование и модель компьютерного блока/видеоблока, заводской номер компьютерного блока/видеоблока, дату изготовления и параметры электропитания комплексов, сокращенное наименование и страну изготовителя, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Заводской номер комплексов любого исполнения указывается в цифровом формате. Наименование, заводской номер и вариант исполнения комплекса указываются в паспорте на него, также в паспорте указываются модели и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Функционально комплексы могут применяться для фиксации следующих видов нарушений правил дорожного движения (далее - ПДД):

• - превышение установленной скорости движения ТС;

• - нарушение правил, установленных для движения ТС в жилых зонах (в части измерений скорости);

• - несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - выезд в нарушение ПДД на трамвайные пути встречного направления;

• - проезд под запрещающий знак;

• - движение во встречном направлении по дороге с односторонним движением;

• - движение задним ходом по автомагистрали;

• - движение на грузовом ТС с разрешенной максимальной массой более 3,5 т по автомагистрали далее второй полосы;

• - движение по велосипедным или пешеходным дорожкам либо тротуарам;

• - движение по обочинам;

- движение ТС по полосе для маршрутных ТС в нарушение ПДД;

- опасное вождение;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку ТС;

- нарушение правил остановки или стоянки ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

- нарушение правил остановки или стоянки ТС на тротуаре;

- нарушение правил остановки или стоянки ТС;

- остановка или стоянка на местах, отведенных для ТС инвалидов;

- остановка или стоянка ТС в местах остановки маршрутных ТС или стоянки легковых такси либо ближе 15 м от мест остановки маршрутных ТС или стоянки легковых такси;

- остановка или стоянка ТС на пешеходном переходе и ближе 5 м перед ним;

- остановка или стоянка ТС на трамвайных путях либо остановка или стоянка ТС далее первого ряда от края проезжей части;

- остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

- остановка на железнодорожном переезде;

- остановка ТС на полосе для маршрутных ТС в нарушение ПДД;

- стоянка на железнодорожном переезде;

- фиксация нарушений в сфере благоустройства, связанных с размещением ТС (в том числе, на платных городских парковках);

- нарушение правил пользования внешними световыми приборами;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение требований законодательства Российской Федерации о внесении платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения, ТС, имеющими разрешенную максимальную массу свыше 12 т;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- нарушение требований об обязательном страховании гражданской ответственности владельцев ТС.

Общий вид составных частей комплексов с указанием мест для установки пломбы, пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа приведены на рисунках 1 - 5.

Рисунок 1 - Общий вид компьютерного блока, модель SP-E (исполнение 1)

Место для установки пломбы: один из винтов на нижней плоской поверхности корпуса

Рисунок 2 - Общий вид компьютерного блока, модель SP-V (исполнение 2)

Место для установки пломбы: один из винтов на нижней плоской поверхности корпуса промышленного компьютера

Рисунок 3 - Общий вид компьютерного блока, модель SP-X (исполнение 3)

Рисунок 4 - Общий вид видеоблока, модель VBE

(1 - корпус видеоблока; 2 - цифровая видеокамера машинного зрения; 3 - встроенная система инфракрасной подсветки)

Комплекс измерительный с видеофиксацией «ПаркРайт-С»

Компьютерный блок

Модель:

ООО «Рекогна-Индастриал», Россия

ТУ 4278-034-95195549-2022 (РСАВ.402100.034 ТУ)

DC от 12 до 24 В

Изготовлен

Зав. №

Место для нанесения знака утверждения типа

Рисунок 5 - Пример маркировки составной части комплексов и обозначение места для нанесения знака утверждения типа

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (далее - ПО) «АвтоУраган» версия «ПаркРайт4.0». Специализированное ПО содержит метрологически значимую часть, состоящую в зависимости от комплектности комплексов из трех специальных программных модулей, установленных на компьютерном блоке любой модели:

• - модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU), а также расчет интервалов времени;

• - модуль «Измерение скорости по видеокадрам» обеспечивает измерения скорости движения ТС в зоне контроля по видеокадрам без необходимости предварительной градуировки;

• - модуль «Измерение значений координат» обеспечивает определение значений текущих координат места расположения комплексов в плане.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1  - Идентификационные данные (признаки) метрологически значимой

части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Модуль «Измерение значений текущего времени»	Модуль «Измерение скорости по видеокадрам»	Модуль «Измерение значений координат»
Номер версии (идентификационный номер) ПО	не ниже 1.5	не ниже 4.3	не ниже 1.2
Цифровой    идентификатор    ПО (контрольная сумма исполняемого кода)	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС в зоне контроля по видеокадрам, км/ч	от 0 до 350
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля по видеокадрам, км/ч	±1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU), с	±1
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплекса в плане в динамическом режиме (рабочий диапазон скоростей от 1 до 150 км/ч), м	±7
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплекса в плане в статическом режиме, м	±3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение постоянного тока электропитания, В	от 12 до 24
Габаритные размеры составных частей комплексов, мм, не более
компьютерный блок, модель SP-E
длина	260
ширина	95
высота	185
компьютерный блок, модель SP-V
длина	265
ширина	195
высота	90
компьютерный блок, модель SP-X
длина	410
ширина	370
высота	220
видеоблок, модель VBE
длина	205
ширина	140
высота	95
Масса составных частей комплексов, кг, не более
компьютерный блок, модель SP-E	2,5
компьютерный блок, модель SP-V	4
компьютерный блок, модель SP-X	12
видеоблок, модель VBE	0,7
Рабочие условия эксплуатации
температура окружающего воздуха, °С	от -10 до +50
относительная влажность окружающего воздуха при температуре
25 °С, %, не более	95

Знак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации комплекса и на этикетку на корпусе компьютерного блока.

Комплектность средства измерений

Комплектность комплексов приведена в таблице 4.

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество в соответствующем исполнении
		исп. 1	исп. 2	исп. 3
1 Комплекс измерительный с видеофиксацией «ПаркРайт-С» в составе:	РСАВ.402100.034	1	1	1
1.1 Компьютерный блок, модель SP-E	-	1	-	-
1.2 Компьютерный блок, модель SP-V	-	-	1	-
1.3 Компьютерный блок, модель SP-X	-	-	-	1
1.4 Видеоблок, модель VBE	-	1 - 2*	1 - 4*	1 - 4*
1.5 Комплект кабелей	-	1	1	1
2 Дополнительное оборудование:	-	1	1	1
2.1 Сенсорный ЖК-дисплей	-	-	по заказу	по заказу
2.2 Блок питания	-	1	1	1
2.3 Система питания	-	по заказу	по заказу	по заказу
3   Программное   обеспечение «АвтоУраган»            версия «ПаркРайт4.0» (лицензия с электронным ключом защиты) в составе:	-	1	1	1
3.1 Модуль «Измерение значений текущего времени»	-	1	1	1
3.2 Модуль «Измерение скорости по видеокадрам»	-	по заказу	по заказу	по заказу
3.3 Модуль «Измерение значений координат»	-	1	1	1
4 Комплекс измерительный с видеофиксацией   «ПаркРайт-С». Руководство по эксплуатации	РСАВ.402100.034 РЭ	1 экз. в эл. виде	1 экз. в эл. виде	1 экз. в эл. виде
5 Комплекс измерительный с видеофиксацией   «ПаркРайт-С». Паспорт	РСАВ.402100.034 ПС	1 экз.	1 экз.	1 экз.
6 ГСИ. Комплексы измерительные с видеофиксацией «ПаркРайт-С». Методика поверки	-	1 экз.	1 экз.	1 экз.
* - Количество составных частей комплекса определяется заказом и отражается в паспорте РСАВ.402100.034 ПС

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» документа РСАВ.402100.034 РЭ «Комплекс измерительный с видеофиксацией «ПаркРайт-С». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ТУ 4278-034-95195549-2022 (РСАВ.402100.034 ТУ) Комплекс измерительный с видеофиксацией «ПаркРайт-С». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»)

ИНН 7709677268

Юридический адрес: 109004, г. Москва, пер. Тетеринский, д. 16, эт. 1, пом. IV, к. 3, оф. 2 Телефон/факс: +7 (495) 785-15-36

Web-сайт: www.recognize.ru

E-mail: info@recognize.ru

Изготовитель

Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-Индастриал»)

ИНН 7718285556

Юридический адрес: 115230, г. Москва, пр-д Хлебозаводский, д. 7, стр. 9, этаж 3, помещ. X, ком. 25, оф. 65

Адрес места осуществления деятельности: 107023, г. Москва, Электрозаводская ул., д. № 24, эт. Ц, пом. I, ком. № 12, 12а, 19б, 19в

Телефон/факс: +7 (495) 104-32-21

Web-сайт: www.recogna-i.ru

E-mail: info@recogna-i.ru

	Лист № 10 Всего листов 10
Испытательный центр Федеральное    государственное    унитарное    предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)	«Всероссийский радиотехнических

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88182-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс эталонный ЭК КВ12

Назначение средства измерений

Комплекс эталонный ЭК КВ12 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

Описание средства измерений

Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.

Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

Общий вид комплекса представлен на рисунке 1.

Наименование комплекса - Комплекс эталонный ЭК КВ12, заводской номер 2070 и год изготовления - 2022, приведены в документе 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

Знак поверки наносится на свидетельство о поверке (при его оформлении).

Пломбирование комплекса эталонного не предусмотрено.

Таблица 1 - Состав ЭК КВ12

Наименование	Обозначение	Количество
1	2	3
Комплекс эталонный, в составе:	ЭК КВ12	1 шт.
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 87441-22	-	9 шт.
Секундомеры электронные, регистрационный номер 40929-09	СЧЕТ-1М	2 шт.

Продолжение таблицы 1

1	2	3
Секундомеры электронные, регистрационный номер 44154-16	Интеграл С-01	3 шт.
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16	СТЦ-2М	2 шт.
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер 32777-06	ПТСВ-1-2	1 шт.
Термометр лабораторный электронный, регистрационный номер 69551-17	LTA^-B	1 шт.
Измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер 46432-11	МИТ 2.05М	1 шт.
Термостат жидкостный	ВИС-Т-06	1 шт.
Термостат жидкостный	ВИС-Т-11 серия МАСТЕР	1 шт.
Вспомогательное оборудование	-	1 комп.

Примечания:

1. Допускается замена вискозиметров стеклянных капиллярных эталонных, секундомеров электронных, термометра лабораторного электронного, термометра сопротивления платинового вибропрочного эталонного и измерителя температуры двухканального прецизионного на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.

2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец ЭК КВ12 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ12 как их неотъемлемая часть.

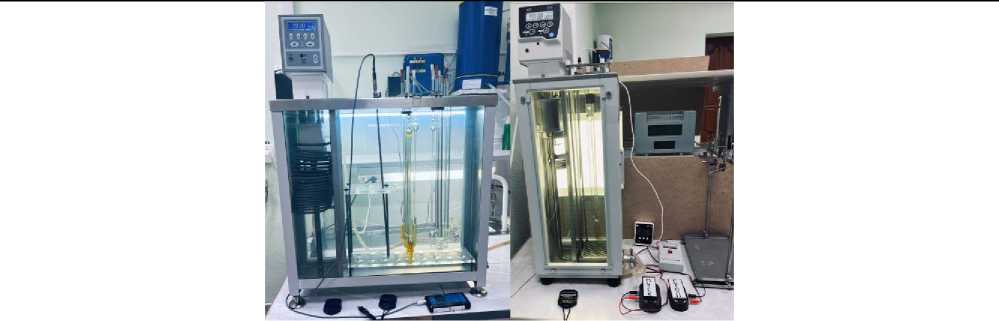

Рисунок 1 - Общий вид комплекса

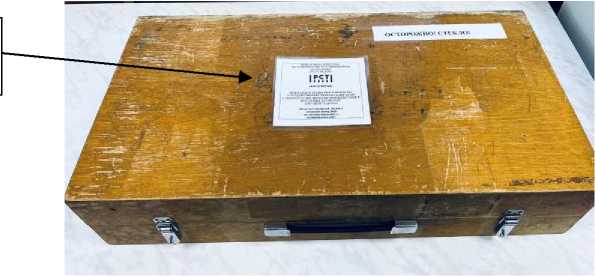

Место нанесения заводского номера

Рисунок 2 - Маркировка комплекса

Метрологические и технические характеристики

Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики комплекса

Наименование характеристики	Значение
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с	от 0,4 до 34000,0
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с	от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с	±0,15 ±0,20 ±0,25

Таблица 3 - Основные технические характеристики комплекса

Наименование характеристики	Значение
Условия эксплуатации комплекса:
- температура окружающего воздуха, °С	от +18 до +22
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	24
Средняя наработка до отказа, ч, не более	30000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации 02568928.436614.001РЭ типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность ЭК КВ12

Наименование	Обозначение	Количество
Комплекс эталонный	ЭК КВ12	1 шт.
Комплекс эталонный ЭК КВ12. Руководство по эксплуатации	02568928.436614.001РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 2 документа 02568928.436614.001РЭ «Комплекс эталонный ЭК КВ12. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

ИНН 1660000697

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон: (843) 279-59-64

Факс: (843) 279-56-35

Web сайт: www.test.tatarstan.ru

E-mail: tatcsm@ tatcsm.ru

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

ИНН 1660000697

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон: (843) 279-59-64

Факс: (843) 279-56-35

Web сайт: www.test.tatarstan.ru

E-mail: tatcsm@ tatcsm.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88183-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные Люмахром-М

Назначение средства измерений

Хроматографы жидкостные Люмахром-М предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.

Описание средства измерений

Принцип действия хроматографов основан на разделении веществ в хроматографической колонке с последующим их детектированием в потоке подвижной фазы. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для идентификации и количественного определения содержания вещества в анализируемом образце.

Хроматографы представляют собой модульные изделия, включающие в себя следующие основные блоки: насосы высокого давления, позволяющие работать в изократическом или градиентном режиме элюирования, инжектор ручного ввода, термостат колонок, и детекторы - спектрофотометрический с переменной длиной волны (далее - спектрофотометрический), и спектро-флуориметрический сканирующий (далее - спектрофлуориметрический детектор). По заказу потребителя хроматографы могут дополнительно комплектоваться вспомогательными устройствами (автосамплер, дегазатор подвижной фазы).

Хроматографы конструктивно выполнены в виде настольных лабораторных приборов и выпускаются в модификациях Люмахром-М-350 и Люмахром-М-600, которые различаются применяемым насосами. Модификация Люмахром-М-350 оснащается насосом H 330, а модификация Люмахром-М-600 - насосом модели H 360, которые различаются материалом, из которого изготовлены основные элементы гидравлической схемы.

Нанесение знака поверки на хроматограф и пломбирование хроматографа не предусмотрено.

Заводские номера в формате цифрового обозначения, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся на информационные таблички (шильды), которые расположены на задней панели.

Общий вид хроматографов Люмахром-М приведен на рисунке 1. Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими номерами приведен на рисунке 2.

Рисунок 1 - Общий вид хроматографов Люмахром-М

Место нанесения знака утверждения типа

Рисунок 2 - Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими номерами

Программное обеспечение

Хроматографы оснащены автономным программным обеспечением (далее - ПО) ПикЭксперт. Идентификационные данные ПО приведены в таблице 1.

К метрологически значимой части автономного ПО ПикЭксперт относится файл PXCalc.dll.

Метрологически значимая часть ПО выполняет следующие функции:

• - управление работой хроматографа и его блоков;

• - обработка данных, поступающих с детекторов хроматографа;

• - создание и хранение файлов методов измерений и файлов хроматограмм;

• - градуировка хроматографа и вычисление результатов измерений;

• - сохранение результатов измерений на жестком диске персонального компьютера;

• - создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

аблица 1 - Идентификационные данные автономного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PXCalc.dll
Номер версии (идентификационный номер) ПО	Не ниже 1.1
Цифровой идентификатор ПО	4fd078d0eccafc85acad56fe48ec818a (для версии 1.1)
Алгоритм вычисления цифрового идентификатора ПО	MD5
Примечания: После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые суффиксы

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Спектрофотометрический детектор СФД 310
Спектральный диапазон, нм	от 190 до 360
Предел детектирования антрацена (длина волны 252 нм), нг/см3, не более	1,0
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =5), %
по времени удерживания	1,0
по площади пика	2,0

Продолжение таблицы 2

Наименование характеристики	Значение
Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, %	±3,0
Спектрофлуориметрический детектор СФЛД 320
Спектральный диапазон, нм:
по возбуждению	от 190 до 670
по регистрации	от 190 до 670
Предел детектирования антрацена (возбуждение - 250 нм, регистрация 400 нм), нг/см3, не более	0,2
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =5), %
по времени удерживания	1,0
по площади пика	3,0
Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, %	±4,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Насосы Н 330, H 360
Диапазон задания расхода элюента, мкл/мин	от 1 до 2000
Габаритные размеры (Д*Ш*В), мм, не более	250x535x270
Масса, кг, не более	20
Потребляемая мощность, В-А, не более	75
Спектрофотометрический детектор СФД 310
Габаритные размеры (Д*Ш*В), мм, не более:	500x535x160
Масса, кг, не более	12
Потребляемая мощность, В^А, не более	75
Спектрофлуориметрический детектор СФЛД 320
Габаритные размеры (Д*Ш*В), мм, не более	500x535x160
Масса, кг, не более	20
Потребляемая мощность, В^А, не более	35
Термостат колонок ТК 340
Диапазон задания температуры, °С	от (T0 - 10) °С до 55 °С, где T0 - температура окружающей среды, °С
Габаритные размеры (Д*Шх*В), мм, не более	500x535x160
Масса, кг, не более	13
Потребляемая мощность, В^А, не более	125

Продолжение таблицы 3

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, °C	от +17 до +28
- относительная влажность (при плюс 25 °C), %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка до отказа, ч, не менее	2500

Знак утверждения типа наносится

на шильд хроматографов и на титульные листы руководства по эксплуатации и формуляра методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность хроматографа

Наименование	Обозначение	Количество
Хроматограф жидкостный	Люмахром-М-350 или	1 шт.
в составе:	Люмахром-М-600
-насос *	Н 330 или Н 360	2 (4) шт.**
-спектрофотометрический детектор	СФД 310	По заказу
-спектрофлуориметрический детектор	СФЛД 320	По заказу
-термостат колонок ТК 340	ТК 340	1 шт.
-инжектор ручного ввода		1 шт.
- автосамплер		По заказу
-дегазатор подвижной фазы		По заказу
ПО ПикЭксперт на электронном носителе		1 шт.
Комплект ЗИП		1 шт.
Руководство по эксплуатации	32700.00.00.00.00 РЭ	1 экз.***
Формуляр	-	1 экз.
Руководство пользователя ПО	-	1 экз.***
* Н 330 для модификации Люмахром-М-350 и Н 360 для модификации Люмахром-М-600 ** В изократическом варианте - 2 шт.; в градиентом варианте - 4 шт. *** Возможна поставка на электронном носителе

Сведения о методиках (методах) измерений

приведены в документе «Хроматографы жидкостные Люмахром-М. Руководство по эксплуатации» (подраздел 3.4); при использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 26.51.53-327-20506233-2022 «Хроматографы жидкостные Люмахром-М. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс») ИНН 7816033050

Адрес юридический: 195009, г. Санкт-Петербург, ул. Михайлова, д.11, лит. И, корп. 205, пом. 1-Н, ком. 25

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Изготовитель

Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс»)

ИНН 7816033050

Адрес юридический: 195009, г. Санкт-Петербург, ул. Михайлова, д.11, лит. И, корп. 205, пом. 1-Н, ком. 25

Адрес осуществления деятельности: 195009, г. Санкт-Петербург, ул. Михайлова, д. 11, лит. И, корп. 205

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Испытательный центр:

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеево»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» февраля 2023 г. № 248

Лист № 1 Регистрационный № 88184-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО «ОГК-2» - Ставропольская ГРЭС (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя основной и резервный серверы баз данных (далее по тексту — серверы ИВК), устройства синхронизации времени (УСВ) типа УСВ-3, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• - средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы серверов ИВК. На серверах ИВК осуществляется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется с уровня ИВК по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности. В случае выхода из строя основного сервера ИВК передача информации осуществляется с резервного сервера ИВК.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-3, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сравнение шкалы времени серверов ИВК со шкалой времени УСВ-3 осуществляется непрерывно, корректировка шкалы времени серверов ИВК производится независимо от величины расхождений.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени основного сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени основного сервера ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика. В случае выхода из строя основного сервера ИВК сравнение шкалы времени счетчиков осуществляется с резервного сервера ИВК.

Журналы событий счетчика и серверов ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Заводской номер 0204 указан в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0 Пром». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «Пирамида 2.0 Пром» соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1  - Идентификационные данные метрологически значимой части ПО

«Пирамида 2.0 Пром»

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
1	2	3	4
BinaryPackControls.dll	не ниже 10.3.1	EB1984E0072ACFE1C797269B9DB15476	MD5
CheckDataIntegrity.dll		E021CF9C974DD7EA91219B4D4754D5C7
ComIECFunctions.dll		BE77C5655C4F19F89A1B41263A16CE27
ComModbusFunctions.dll		AB65EF4B617E4F786CD87B4A560FC917

1	2	3	4
ComStdFunctions.dll	не ниже 10.3.1	EC9A86471F3713E60C1DAD056CD6E373	MD5
DateTimeProcessing.dll		D1C26A2F55C7FECFF5CAF8B1C056FA4D
SafeValuesDataUpdate.dll		B6740D3419A3BC1A42763 860BB6FC8AB
SimpleVerifyDataStatuses.dll		61C1445BB04C7F9BB4244D4A085C6A3 9
SummaryCheckCRC. dll		EFCC55E91291DA6F80597932364430D5
ValuesDataProcessing.dll		013E6FE1081A4CF0C2DE95F1BB6EE645

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав изме		рительных каналов АИИС КУЭ
Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	Ставропольская ГРЭС, ОРУ-500 кВ, ячейка №7, ВЛ-500 кВ Ставропольская ГРЭС - Центральная (Л-501)	ТФНКД-500-П 2000/1 Кл. т. 0,5 Рег. № 3639-73 ТФНКД-500-П 2000/1 Кл. т. 0,5 Рег. № 3639-73	НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-09 НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-09 НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-09	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19	Сервер ИВК (основной), УСВ-3, рег. № 84823-22/ Сервер ИВК (резервный), УСВ-3, рег. № 84823-22
2	Ставропольская ГРЭС, ОРУ-500 кВ, ячейка №3, ВЛ-500 кВ Ставропольская ГРЭС - Тихорецк (Л-502)	ТФЗМ 500Б-1У1 2000/1 Кл. т. 0,5 Рег. № 3639-73 ТФЗМ 500Б-1У1 2000/1 Кл. т. 0,5 Рег. № 3639-73	НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-04 НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-09 НАМИ-500 УХЛ1 500000/^3/100/^3 Кл. т. 0,2 Рег. № 28008-09	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19

1	2	3	4	5	6
3	Ставропольская ГРЭС, ОРУ-330 кВ, ячейка №4, ВЛ-330 кВ Ставропольская ГРЭС - Армавир I цепь (Л-330-14)	ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20 ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20	НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19	Сервер ИВК (основной), УСВ-3, рег. № 84823-22/ Сервер ИВК (резервный), УСВ-3, рег. № 84823-22
4	Ставропольская ГРЭС, ОРУ-330 кВ, ячейка №2, ВЛ-330 кВ Ставропольская ГРЭС - Армавир II цепь (Л-330-15)	ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20 ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20	НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
5	Ставропольская ГРЭС, ОРУ-330 кВ, ячейка №6, ВЛ-330 кВ Ставропольская ГРЭС - Солнечный Дар (Л-330-17)	ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20 ТФУМ 330А-ПУ1 2000/1 Кл. т. 0,2 Рег. № 80215-20	НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-330 У1 330000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
8	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №7, ВЛ-110 кВ Ставропольская ГРЭС - ПС Красная Заря (Л-116)	ТОГФ-110 1000/1 Кл. т. 0,2S Рег. № 44640-10	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
9	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №11, ВЛ110 кВ Ставропольская ГРЭС - ПС Междуреченская (Л-120)	ТОГФ-110 1000/1 Кл. т. 0,2S Рег. № 44640-10	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19

1	2	3	4	5	6
10	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №2, ВЛ-110 кВ Ставропольская ГРЭС - ПС Солнечная (Л-129)	TAG 123 1000/1 Кл. т. 0,2S Рег. № 29694-08	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19	Сервер ИВК (основной), УСВ-3, рег. № 84823-22/ Сервер ИВК (резервный), УСВ-3, рег. № 84823-22
11	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №8, ВЛ-110 кВ Ставропольская ГРЭС - ПС Баклановская (Л-235)	TAG 123 1000/1 Кл. т. 0,2S Рег. № 29694-08	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
12	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №9, ВЛ-110 кВ Ставропольская ГРЭС - ПС ДКС-2 (Л-262)	ТОГФ-110 1000/1 Кл. т. 0,2S Рег. № 44640-10	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
13	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №3, ВЛ-110 кВ Ставропольская ГРЭС - ПС Раздольная (Л-280)	TAG 123 1000/1 Кл. т. 0,2S Рег. № 29694-08	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19
14	Ставропольская ГРЭС, ОРУ-110 кВ, ячейка №6, М-2 110 кВ	TAG 123 1000/1 Кл. т. 0,2S Рег. № 29694-08	НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 80214-20 НАМИ-110 УХЛ1 110000/^3/100/^3 Кл. т. 0,2 Рег. № 24218-03	Меркурий 234 ARTM2-04 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19

1	2	3	4	5	6
17	Ставропольская ГРЭС, ТГ-1 (20 кВ)	ТШЛ20Б-И 12000/5 Кл. т. 0,2 Рег. № 82783-21	ЗНОМ-20-63 20000/^3/100/^3 Кл. т. 0,5 Рег. № 80009-20	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19	Сервер ИВК (основной), УСВ-3, рег. № 84823-22/ Сервер ИВК (резервный), УСВ-3, рег. № 84823-22
