Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2017 г. №17
Изменения в описание типа на клещи токоизмерительные MDОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи токоизмерительные MD
Назначение средства измеренийКлещи токоизмерительные MD (далее - клещи) предназначены для:
-
- измерения напряжения постоянного и переменного тока;
-
- измерения силы постоянного и переменного тока;
-
- измерения электрического сопротивления;
-
- измерения электрической емкости;
-
- измерения частоты;
-
- измерения температуры с помощью термопар;
-
- вычисления параметров электрической мощности.
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: MD 9210, MD 9220, MD 9221, MD 9222, MD 9225, MD 9226, MD 9230, MD 9231, MD 9235, MD 9240, MD 9250, MD 9272.
Модификации отличаются между собой набором выполняемых функций, видом детектора, метрологическими характеристиками и габаритами.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений (модификация MD 9210) или истинных среднеквадратических (True RMS) значений (остальные модификации).
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, электрической емкости, частоты производится с помощью отдельных измерительных входов.
Измерение температуры осуществляется при помощи внешней термопары типа «К».
По измеренным мгновенным значениям входных сигналов напряжения и тока клещи модификаций MD 9235, MD 9250, MD 9272 вычисляют параметры электрической мощности (активную, реактивную, полную мощности, коэффициент мощности, суммарный коэффициент нелинейных искажений (THD), уровень гармонических составляющих напряжения и тока).
Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через COM-порт (опция).
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи и проверки диодов.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей.
На задней панели размещен батарейный отсек.

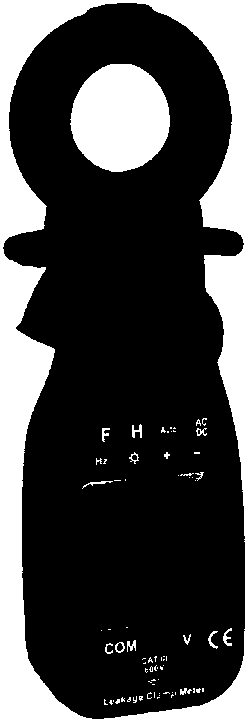

Внешний вид клещей представлен на рисунках 1 - 12.
Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Рисунок 11- Общий вид клещей MD 9250 Рисунок 12 - Общий вид клещей MD 9272
Таблица 1 - Метрологические характеристики клещей MD 9210
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
400 мВ |
0,1 мВ |
±(0,003*Хизм. + 4 е.м.р.) |
|
4В |
0,001 В |
±(0,005*Хизм. + 3 е.м.р.) | |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В |
±(0,01*Хизм. + 4 е.м.р.) | |
|
Напряжение переменного тока. Частота 50 - 500 Гц |
4В |
0,001 В |
±(0,015*Хизм. + 5 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В |
±(0,02<Хизм. + 5 е.м.р.) | |
|
Сила переменного тока. Частота 50-60 Гц |
40 А |
0,01 А |
±(0,015-Хизм. + 8 е.м.р.)” |
|
400 А |
0,1 А | ||
|
600 А |
1 А | ||
|
Сопротивление постоянному току |
400 Ом |
0,1 Ом |
±(0,008*Хизм. + 8 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(0,006*Хизм. + 4 е.м.р.) | |
|
40 кОм |
0,01 Ом | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм |
±(0,01*Хизм. + 4 е.м.р.) |
|
40 МОм |
0,01 МОм |
±(0,02*Хизм. + 4 е.м.р.) | |
|
Электрическая емкость |
500 нФ |
0,1 нФ |
±(0,035*Хизм. + 6 е.м.р.) |
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ | ||
|
3000 мкФ |
1 мкФ | ||
|
Частота |
от 10 Гц до 2 кГц у |
от 0,01 Гц до 0,1 кГц |
±(0,005’Хизм. + 4 е.м.р.) |
|
от 10 Гц до 5 кГц | |||
|
от 10 Гц до 10 кГц 4) | |||
|
от 10 Гц до 100 кГц5J |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
-
- при измерениях силы тока в диапазоне менее 10 % от предела измерений к пределу абсолютной погрешности прибавляется 8 е.м.р.;
-
- предел напряжения 400 мВ;
-
- пределы напряжения 4 и 600 В;
-
4) - предел напряжения 400 В;
-
5) - пределы напряжения 4 и 40 В.
Таблица 2 - Метрологические характеристики клещей MD 9220
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
6В |
0,001 В |
±(0,005*Хизм. + 3 е.м.р.) |
|
60 В |
0,01 В |
±(0,01 *Хизм. + 5 е.м.р.) | |
|
600 В |
0,1В |
±(0,02*Хизм. + 5 е.м.р.) | |
|
Напряжение переменного тока. Частота 50 - 60 Гц |
6В |
0,001 В |
±(0,015*Хизм. + 5 е.м.р.) |
|
60 В |
0,01В | ||
|
600 В |
0,1 В |
±(0,02’Хизм. + 5 е.м.р.) | |
|
Напряжение переменного тока. Частота 50 - 500 Гц |
6В |
0,001 В |
±(0,02’Хизм. + 5 е.м.р.) |
|
60 В |
0,01В | ||
|
600 В |
0,1В |
±(0,025*Хизм. + 5 е.м.р.) | |
|
Сила переменного тока. Частота 50-60 Гц |
400 А |
0,1 А |
±(0,015*Хизм. + 5 е.м.р.) |
|
2000 А |
1 А | ||
|
Сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,02*Хизм. + 8 е.м.р.)2) |
|
6 кОм |
0,001 кОм |
±(0,012*Хизм. + 6 е.м.р.) 2) | |
|
60 кОм |
0,01 Ом |
±(0,0ЬХизм. + 4 е.м.р.) | |
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм |
±(0,02*Хизм. + 4 е.м.р.) | |
|
Электрическая емкость |
100 нФ3’ |
0,1 нФ |
±(0,035*Хизм. + 5 е.м.р.) |
|
1000 нФ |
1 нФ | ||
|
10 мкФ |
0,01 мкФ | ||
|
100 мкФ |
0,1 мкФ | ||
|
2000 мкФ |
1 мкФ | ||
|
Частота |
от 10 Гц до 1 кГц4) |
от 0,01 Гц до 0,1 кГц |
±(0,005*Хизм. + 4 е.м.р.) |
|
от 10 Гц до 30 кГц |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- при измерениях силы тока в диапазоне менее 10 % от предела измерений к пределу абсолютной погрешности прибавляется 8 е.м.р.;
-
2) - при измерениях сопротивления в диапазоне менее 20 % от предела измерений к пределу абсолютной погрешности прибавляется 40 е.м.р.;
? - при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется;
4) - пределы напряжения 60 и 600 В;
5> - предел напряжения 6 В.
Таблица 2.1 - Метрологические характеристики клещей MD 9221
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 В |
0,1В |
±(0,01*Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 50-60 Гц |
600 В |
0,1В |
±(0,01*Хизм. + 5 е.м.р.) |
|
Сила постоянного тока |
200 мкА |
0,1 мкА |
±(0,01*Хизм. + 5 е.м.р.) |
|
2500 мкА |
1 мкА | ||
|
Сила переменного тока. Частота 50-60 Гц |
60 А |
0,01 А |
±(0,015<Хизм. + 5 е.м.р.) |
|
Сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,01’Хизм. + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
Электрическая емкость |
200 мкФ |
0,1 мкФ |
±(0,02’Хизм. + 4 е.м.р.) |
|
2500 мкФ |
1 мкФ | ||
|
Частота |
от 5 Гц до 999,9 Гц |
от 0,01 Гц до 0,1 кГц |
±(0,01*Хизм. + 5 е.м.р.) |
|
Температура2) |
от -40 до +99,9 °C |
0,1 °C |
±(0,01*Хизм. + 8 е.м.р.) |
|
от+100 до+400 °C |
1 °C |
±(0,01*Хизм. + 1 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- предел напряжения 600 В;
2) - с термопарой типа «К».
Таблица 2.2 - Метрологические характеристики клещей MD 9222
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 В |
0,1 В |
±(0,008<Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 50-60 Гц |
600 В |
0,1 В |
±(0,008*Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 20 - 200 Гц |
600 В |
0,1 В |
±(0,015*Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 200 - 400 Гц |
600 В |
0,1 В |
±(0,1*Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Сила переменного тока. Частота 50 -100 Гц |
от 0 до 20 А 0 |
0,01 А |
±(0,015<Хизм. + 5 е.м.р.) |
|
от 20 до 60 А 0 |
0,01 А |
±(0,03*Хизм. + 5 е.м.р.) | |
|
60А1’ |
0,01 А |
±(0,018*Хизм. + 5 е.м.р.) | |
|
600 А |
0,1 А | ||
|
1000 А |
1 А | ||
|
Сопротивление |
600 Ом |
0,1 Ом |
±(0,01 *Хизм. + 5 е.м.р.) |
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
постоянному току |
6 кОм |
0,001 кОм | |
|
60 кОм |
0,01 кОм | ||
|
Электрическая емкость |
200 мкФ |
0,1 мкФ |
±(0,02*Хизм. + 4 е.м.р.) |
|
2500 мкФ |
1 мкФ | ||
|
Частота |
от 5 Гц до 999,9 Гц3] |
от 0,01 Гц до 0,1 кГц |
±(0,01*Хизм. + 5 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- при измерениях силы тока в диапазоне менее 4 А к пределу абсолютной погрешности прибавляется 10 е.м.р.;
-
2) - при измерениях силы тока в диапазоне менее 10 % от предела измерений к пределу абсолютной погрешности прибавляется 10 е.м.р.;
-
3) - пределы напряжения 600, 1000 В.
Таблица 3 - Метрологические характеристики клещей MD 9225
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
400 мВ |
0,1 мВ |
±(0,003*Хизм. + 3 е.м.р.) |
|
4В |
0,001 В |
±(0,005'Хизм. + 3 е.м.р.) | |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1В |
±(0,01-Хизм. + 4 е.м.р.) | |
|
Напряжение переменного тока. Частота 50 - 60 Гц |
4В |
0,001 В |
±(0,01*Хизм. + 4 е.м.р.) |
|
40 В |
0,01В | ||
|
400 В |
0,1 В | ||
|
Напряжение переменного тока. Частота 60 - 500 Гц |
4В |
0,001 В |
±(0,015<Хизм. + 4 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1В | ||
|
Напряжение переменного тока. Частота 50 - 500 Гц |
600 В |
0,1 В |
±(0,02*Хизм. + 4 е.м.р.) |
|
Сила постоянного тока |
от 0 до 50 А |
0,1 А |
±(0,01*Хизм. + 4 е.м.р.) |
|
от 50 до 200 А |
±(0,015*Хизм. + 5 е.м.р.) | ||
|
от 200 до 300 А |
±(0,02*Хизм. + 5 е.м.р.) | ||
|
от 300 до 400 А |
±(0,025*Хизм. + 5 е.м.р.) | ||
|
Сила переменного тока. Частота 40 - 60 Гц |
от 0 до 50 А |
0,1 А |
±(0,01*Хизм. + 6 е.м.р.) |
|
от 50 до 200 А |
±(0,015*Хизм. + 5 е.м.р.) | ||
|
от 200 до 300 А |
±(0,02*Хизм. + 5 е.м.р.) | ||
|
от 300 до 400 А |
±(0,025*Хизм. + 5 е.м.р.) | ||
|
Сопротивление постоянному току |
400 Ом |
0,1 Ом |
±(0,008*Хизм. + 6 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(0,006*Хизм. + 4 е.м.р.) | |
|
40 кОм |
0,01 Ом | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм |
±(0,01*Хизм. + 4 е.м.р.) | |
|
40 МОм |
0,01 МОм |
±(0,02*Хизм. + 4 е.м.р.) | |
|
Электрическая емкость |
500 нФ 0 |
0,1 нФ |
±(0,035-Хизм. + 6 е.м.р.) |
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ |
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
3000 мкФ |
1 мкФ | ||
|
Частота |
от 10 Гц до 1 кГц2) |
От 0,01 Гц до 0,1 кГц |
±(0,005*Хизм. + 4 е.м.р.) |
|
от 5 Гц до 5 кГц3) | |||
|
от 5 Гц до 20 кГц43 | |||
|
от 5 Гц до 100 кГц5) | |||
|
Температура 6) |
от -20 до +300 °C |
1 °C |
±(0,02*Хизм. + 3 е.м.р.) |
|
от +300 до +537 °C |
±(0,03’Хизм. + 3 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
-
1) - при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется;
-
2) - предел напряжения 400 мВ;
-
3) - предел напряжения 600 В;
-
4) - предел напряжения 4 В;
-
5) - пределы напряжения 40 и 400 В.
-
6) - с термопарой типа «К».
Таблица 3.1 - Метрологические характеристики клещей MD 9226
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 В |
0,1 В |
±(0,01*Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 50 - 60 Гц |
600 В |
0,1В |
±(0,01<Хизм. + 5 е.м.р.) |
|
Сила постоянного тока |
бОА^ |
0,01 А |
±(0,02<Хизм. + 5 е.м.р.) |
|
600 А |
0,1 А | ||
|
Сила переменного тока. Частота 50 - 60 Гц |
60А2) |
0,01 А |
±(0,015<Хизм. + 5 е.м.р.) |
|
Сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,01*Хизм. + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
Электрическая емкость |
200 мкФ |
0,1 мкФ |
±(0,02*Хизм. + 4 е.м.р.) |
|
2500 мкФ |
1 мкФ | ||
|
Частота |
от 5 Гц до 999,9 Гц |
от 0,01 Гц до 0,1 кГц |
±(0,01*Хизм. + 5 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
-
- при измерениях силы тока в диапазоне менее 9 А к пределу абсолютной погрешности прибавляется 10 е.м.р.;
-
- при измерениях силы тока в диапазоне менее 4 А к пределу абсолютной погрешности прибавляется 10 е.м.р.;
3) - предел напряжения 600 В.
Таблица 4 - Метрологические характеристики клещей MD 9230
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
400 мВ |
0,1 мВ |
±(0,003-Хизм. + 3 е.м.р.) |
|
4В |
0,001 В |
±(0,005-Хизм. + 3 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1В | ||
|
600 В |
1 В |
±(0,0ГХизм. + 4 е.м.р.) | |
|
Напряжение переменного тока. Частота 50 - 60 Гц |
4В |
0,001 В |
±(0,0ГХизм. + 4 е.м.р.) |
|
40 В |
0,01В | ||
|
400 В |
0,1В | ||
|
Напряжение переменного тока. Частота 60 - 500 Гц |
4В |
0,001 В |
±(0,015Хизм. + 4 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1В | ||
|
Напряжение переменного тока. Частота 50 - 500 Гц |
400 мВ |
0,1 мВ |
±(0,04-Хизм. + 4 е.м.р.) |
|
600 В |
0,1 в |
±(0,02-Хизм. + 4 е.м.р.) | |
|
Сила постоянного тока |
от 0 до 400 А |
0,1 А |
±(0,015-Хизм. + 4 е.м.р.) |
|
от 400 до 800 А |
1 А |
±(0,015-Хизм. + 4 е.м.р.) | |
|
от 800 до 900 А |
±(0,02Хизм. + 4 е.м.р.) | ||
|
от 900 до 1000 А |
±(0,05-Хизм. + 30 е.м.р.) | ||
|
Сила переменного тока. Частота 40 - 60 Гц |
от 0 до 400 А |
0,1 А |
±(0,015-Хизм. + 5 е.м.р.) |
|
от 400 до 600 А |
1 А |
±(0,015-Хизм. + 4 е.м.р.) | |
|
от 600 до 800 А |
±(0,05-Хизм. + 30 е.м.р.) | ||
|
Сопротивление постоянному току |
400 Ом |
0,1 Ом |
±(0,008-Хизм. + 6 е.м.р.) |
|
4 кОм |
0,001 кОм |
±(0,006Хизм. + 4 е.м.р.) | |
|
40 кОм |
0,01 Ом | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм |
±(0,01 -Хизм. + 4 е.м.р.) | |
|
40 МОм |
0,01 МОм |
±(0,02-Хизм. + 4 е.м.р.) | |
|
Электрическая емкость |
500 нФ 0 |
0,1 нФ |
±(0,035-Хизм. + 6 е.м.р.) |
|
5 мкФ |
0,001 мкФ | ||
|
50 мкФ |
0,01 мкФ | ||
|
500 мкФ |
0,1 мкФ | ||
|
3000 мкФ |
1 мкФ |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется.
Таблица 4.1 - Метрологические характеристики клещей MD 9231
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 в |
0,1 В |
±(0,008*Хизм. + 5 е.м.р.) |
|
1000 В |
1В | ||
|
Напряжение переменного тока. Частота 50-60 Гц |
600 В |
0,1 В |
±(0,008*Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 20 - 200 Гц |
600 В |
0,1 В |
±(0,015*Хизм. + 5 е.м.р.) |
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 200 - 400 Гц |
600 В |
0,1 В |
±(0,1 *Хизм. + 5 е.м.р.) |
|
1000 В |
1 в | ||
|
Сила постоянного тока |
от 0 до 20 A 1J |
0,01 А |
±(0,015’Хизм. + 5 е.м.р.) |
|
от 20 до 60 А |} |
0,01 А |
±(0,03*Хизм. + 5 е.м.р.) | |
|
60А2) |
0,01 А |
±(0,018*Хизм. + 5 е.м.р.) | |
|
600 А |
0,1 А | ||
|
1000 А |
1 А | ||
|
Сила переменного тока. Частота 40 - 100 Гц |
от 0 до 20 A |
0,01 А |
±(0,015-Хизм. + 5 е.м.р.) |
|
20 до 60 А 4 |
0,01 А |
±(0,03 *Хизм. + 5 е.м.р.) | |
|
60 А 4 |
0,01 А |
±(0,018*Хизм. + 5 е.м.р.) | |
|
600 А |
0,1 А | ||
|
1000 А |
1 А | ||
|
Сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,01 *Хизм. + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
Электрическая емкость |
200 мкФ |
0,1 мкФ |
±(0,02<Хизм. + 4 е.м.р.) |
|
2500 мкФ |
1 мкФ | ||
|
Частота |
от 5 Гц до 999,9 Гц35 |
от 0,01 Гц до 0,1 кГц |
±(0,0ЬХизм. + 5 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- при измерениях силы тока в диапазоне менее 4 А к пределу абсолютной погрешности прибавляется 10 е.м.р.;
-
2) - при измерениях силы тока в диапазоне менее 9 А к пределу абсолютной погрешности прибавляется 10 е.м.р.;
-
3) - пределы напряжения 600, 1000 В.
Таблица 5 - Метрологические характеристики клещей MD 9235
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 В |
0,1В |
±(0,005 Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 50/60 Гц |
600 В |
0,1В |
±(0,005-Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 45 - 500 Гц |
600 В |
0,1 В |
±(0,015-Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 500 Гц - 3,1 кГц |
600 В |
0,1 В |
±(0,025-Хизм. + 5 е.м.р.) |
|
Сила переменного тока. Частота 50/60 Гц |
40 А |
0,1 А |
±(0,0ГХизм. + 5 е.м.р.) |
|
400 А | |||
|
600 А |
1 А | ||
|
Сопротивление постоянному току |
999 Ом |
0,1 Ом |
±(0,01-Хизм. + 6 е.м.р.) |
|
Частота |
от 5 до 500 Гц |
от 0,01 Гц до 0,1 Гц |
±(0,005-Хизм. + 4 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда.
Таблица 6 -
клещей MD9240
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
600 В |
0,1 В |
±(0,005-Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 50/60 Гц |
600 В |
0,1 В |
±(0,005-Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 45 - 500 Гц |
600 В |
0,1 В |
±(0,015-Хизм. + 5 е.м.р.) |
|
Напряжение переменного тока. Частота 500 Гц - 3,1 кГц |
600 В |
0,1 В |
±(0,025-Хизм. + 5 е.м.р.) |
|
Сила переменного тока. Частота 50/60 Гц |
40 А |
0,1 А |
±(0,0ГХизм. + 5 е.м.р.) |
|
400 А | |||
|
1000 А |
1 А | ||
|
Сопротивление постоянному току |
999 Ом |
0,1 Ом |
±(0,01Хизм. + 6 е.м.р.) |
|
Частота |
от 5 до 500 Гц |
от 0,01 Гц до 0,1 Гц |
±(0,005-Хизм. + 4 е.м.р.) |
|
Температура |
от-50 до-20 °C |
1 °C |
±(0,02-Хизм. + 6 е.м.р.) |
|
от -20 до +300 °C |
±(0,02-Хизм. + 3 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда.
- с термопарой типа «К».
Таблица 7 -
MD 9250
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение постоянного тока |
6В |
0,001 В |
±(0,005-Хизм. + 5 е.м.р.) |
|
60 В |
0,01 В | ||
|
600 В |
0,1В | ||
|
1000 В |
1 В | ||
|
Напряжение переменного тока. Частота 50 - 400 Гц |
6В |
0,001 В |
±(0,012-Хизм. + 5 е.м.р.) |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
1000 В |
1 В | ||
|
Сила постоянного тока |
200 А |
0,1 А |
±(0,02-Хизм. + 5 е.м.р.) |
|
от 0 до 500 А |
1 А | ||
|
от 500 до 2000 А |
±(0,025-Хизм. + 5 е.м.р.) | ||
|
Сила переменного тока. Частота 50 - 60 Гц |
200 А |
0,1 А |
±(0,02-Хизм. + 5 е.м.р.) |
|
от 0 до 500 А |
1 А |
±(0,025-Хизм. + 5 е.м.р.) | |
|
от 500 до 2000 А |
±(0,03-Хизм. + 5 е.м.р.) | ||
|
Сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,005-Хизм. + 5 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 Ом | ||
|
600 кОм |
0,1 кОм |
±(0,008-Хизм. + 5 е.м.р.) | |
|
6 МОм |
0,001 МОм |
±(0,012-Хизм. + 5 е.м.р.) | |
|
40 МОм |
0,01 МОм |
±(0,023-Хизм. + 5 е.м.р.) | |
|
Электрическая емкость |
60 нФ |
0,01 нФ |
±(0,02-Хизм. + 5 е.м.р.) |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ |
±(0,035-Хизм. + 5 е.м.р.) 0 |
|
600 мкФ |
0,1 мкФ | ||
|
2000 мкФ |
1 мкФ |
±(0,04Хизм. + 5 е.м.р.)0 | |
|
Частота |
от 40 до 1999 Гц3) |
от 0,01 Гц до 0,1 Гц |
±(0,001 Хизм. + 4 е.м.р.) |
|
Температура2) |
от-50 до +1000 °C |
1 °C |
±(0,003-Хизм. + 4 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
- температурный коэффициент 0,25хПогрешность измерения/°С;
-
2) - с термопарой типа «К»;
-
3) - пределы напряжения 6,60, 600,1000 В.
Таблица 8 - Метрологические характеристики клещей MD 9272
|
Наименование физической величины |
Предел (диапазон) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Напряжение переменного тока. Частота 50 - 60 Гц |
40 В |
0,1 В |
±(0,005-Хизм. + 4 е.м.р.) |
|
400 В |
±(0,005Хизм. + 2 е.м.р.) | ||
|
600 В | |||
|
Сила переменного тока. Частота 50-60 Гц |
40 мА |
0,01 мА |
±(0,008-Хизм. + 3 е.м.р.) |
|
400 мА |
0,1 мА | ||
|
4000 мА |
1 мА | ||
|
40 А |
0,01 А |
±(0,0ГХизм. + 3 е.м.р.) | |
|
80 А |
0,1 А |
±(0,012-Хизм. + 3 е.м.р.) | |
|
100 А |
±0,05Хизм. |
Примечание: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда.
Таблица 9 - Технические характеристики клещей MD
|
Характеристика |
Значение для модификации | ||
|
MD 9210 |
MD9220 |
MD 9221 | |
|
Электрическое питание |
3 В; батарея CR2032 |
3 В; две батареи типа ААА | |
|
Температурный коэффициент |
0,15хПогрешность измерения/°С | ||
|
Габаритные размеры, мм, (длинахширинахвысота) |
190x63x32 |
224x78x40 |
217x76x37 |
|
Масса, кг |
0,139 |
0,220 |
0,186 |
|
Нормальные условия применения:
|
от +18 до +28 до 80 без конденсации | ||
|
Рабочие условия применения: - температура окружающего воздуха, °C • относительная влажность воздуха, % |
от 0 до +40 до 80 при температуре +31 °C до 50 при температуре +40 °C | ||
Таблица 10 - Технические характеристики клещей MD__________________
Характеристика Значение для модификации
|
MD9222 |
MD9225 |
MD 9226 | |
|
Электрическое питание |
3 |
3; две батареи типа АДА | |
|
Температурный коэффициент |
0,31 хПогрешность измерения/°С |
0,15хПогрешность измеренияЛС | |
|
Габаритные размеры, мм, (длинах ширинах высота) |
258x94x44 |
188x63x40 |
223x76x37 |
|
Масса, кг |
0,312 |
0,218 |
0,234 |
|
Нормальные условия применения:
|
от +18 до +28 до 80 без конденсации | ||
|
Рабочие условия применения:
|
от -IO до +50 до 90 при температуре +30 °C до 75 при температуре +40 °C до 45 при температуре +50 °C |
от 0 до +40 до 80 при температуре +31 °C до 50 при температуре +40 °C | |
Таблица 11 - Технические характеристики клещей MD
|
Характеристика |
Значение для модификации | ||
|
MD 9230 |
MD9231 |
MD 9235 | |
|
Электрическое питание |
3 |
3; две батареи типа ААА | |
|
Температурный коэффициент |
0,15 хПогрешность измерения/°С |
0,31 хПогрешность измерения/°С |
0,15 хПогрешность измерения/°С |
|
Габаритные размеры, мм, (длинах ширинахвысота) |
227x78x40 |
258x78x40 |
189x78x40 |
|
Масса, кг |
0,290 |
0,392 |
0,192 |
|
Нормальные условия применения:
|
от +18 до +28 до 80 без конденсации | ||
|
Рабочие условия применения:
|
от 0 до +40 до 80 при температуре +31 °C до 50 при температуре +40 °C |
от -10 до +50 до 90 при температуре +30 °C до 75 при температуре +40 °C до 45 при температуре +50 °C |
от 0 до +40 до 80 при температуре +31 °C до 50 при температуре +40 °C |
Таблица 12 - Технические характеристики клещей MD
|
Характеристика |
Значение для модификации | ||
|
MD 9240 |
MD 9250 |
MD 9272 | |
|
Электрическое питание |
3 В; две батареи типа АА А |
3 В; две батареи типа АА | |
|
Температурный коэффициент |
0,15хПогрешность измерения/°С |
0,1 хПогрешность измерения/°С | |
|
Габаритные размеры, мм, (длинахширина>< высота) |
224x78x40 |
264x97x43 |
185x62x42 |
|
Масса, кг |
0,224 |
0,608 |
0,210 |
|
Нормальные условия применения:
|
от+18 до +28 до 80 без конденсации | ||
|
Рабочие условия применения:
|
от 0 до +40 до 80 при температуре +31 °C до 50 при температуре +40 °C | ||
наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 13 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Клещи (по заказу) |
1 | |
|
Сумка для переноски |
1 | |
|
Кабель измерительный с пробниками |
2 | |
|
Термопара типа «К» |
1 |
В зависимости от модели |
|
Батареи питания |
1(2) |
В зависимости от модели |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
осуществляется по документу МП 59619-15 «Клещи токоизмерительные MD. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 22.08.2016 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (регистрационный № 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным MDГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Т10‘2 -2-Ю9 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10'8 до 100 А в диапазоне частот от 1-10’1 до 1106Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.371 -80 ГСИ. Г осударственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация фирмы «METREL d.d.», Словения
ИзготовительФирма «METREL d.d.», Словения
Адрес: Ljubljanska cesta 77, Sl-1354, Hoijul, Slovenija
Тел./факс: + (386) 1 755 82 00 / + (386) 1 754 90 95
Web-сайт: http://www.metrel.si
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефакс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
