ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ»

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 6 1 038- 2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), до четырех отдельных гальванически развязанных от сети дискретных выходов, до четырех отдельных гальванически развязанных от сети дискретных входов.

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

МИРТЕ 21 Р

^М^ир^ТЕ - ²¹ - р -ХХ Х-ХХ ХХ-Х ХХ-Х Х-Х ХХ -ХХ -ХХХ ХХ Х-Х ХХХ -XX -ХХ ХХХ ХХ Х-Х

К 2 У

счетчика

© Тип корпуса

W1 - для установки на щиток, W2 - для установки на щиток, W3 - для установки на щиток, W6 - для установки на щиток,

W6b - для установки на щиток, модификация 6b

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3

Класс точности

A1 - класс точности 1 по ГОСТ 31819.21-2012

A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.232012

A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.232012

4) Номинальное напряжение

220 - 220 В

230 - 230 В

Базовый ток

10 - 10 А

Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

Основной интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

• 1 до 9)

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)

RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от

1 до 9)

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

Я) Дополнительные интерфейсы

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от

RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от

PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса

PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (от 1 до 9) RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов (от 1 до 4)

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической сети

O - оптопорт

Qn - дискретный выход, где n - количество выходов (от 1 до 4)

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n может принимать значения:

• 1 - электронная пломба на корпусе

• 2 - электронная пломба на крышке зажимов

• 3 - электронные пломбы на корпусе и крышке зажимов

Y - защита от замены деталей корпуса

(Нет символа) - дополнительные функции отсутствуют

(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях

В счетчиках с корпусами SP1, SP2 и SP3 для считывания информации используется дистанционное индикаторное устройство. При этом первый интерфейс данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности;

- реактивной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

- полной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - заводского номера счетчика (до 30 символов);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

Общий вид средства измерений представлен на рисунках 1 - 12.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 -12.

Общий вид дистанционных индикаторных устройств представлен на рисунке 13.

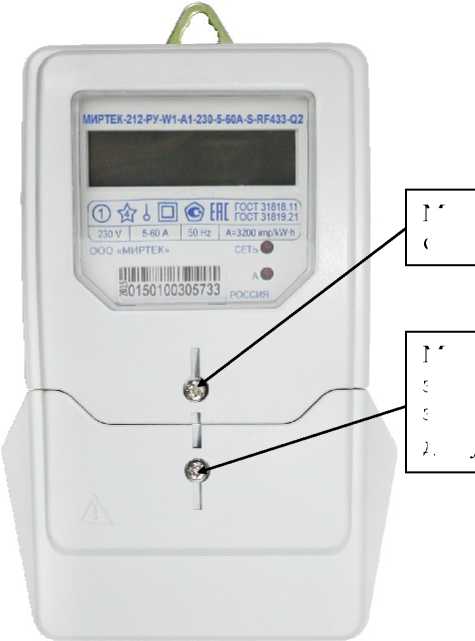

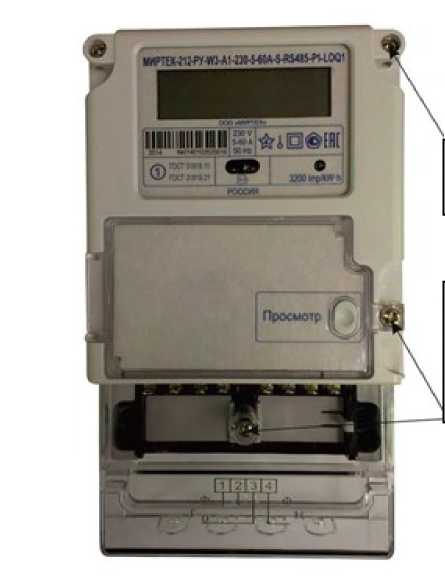

Рисунок 1 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W1

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного

I

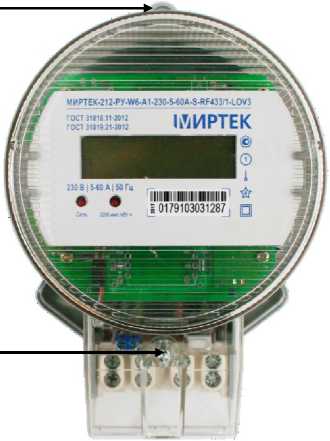

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W2

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

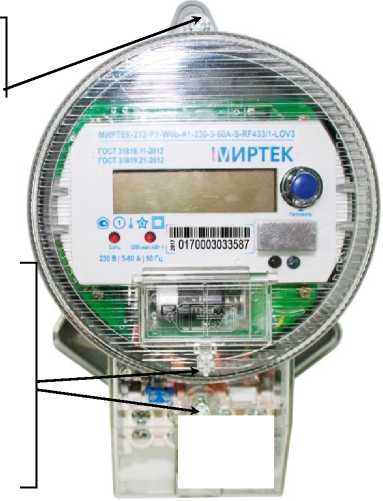

Рисунок 3 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W3

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

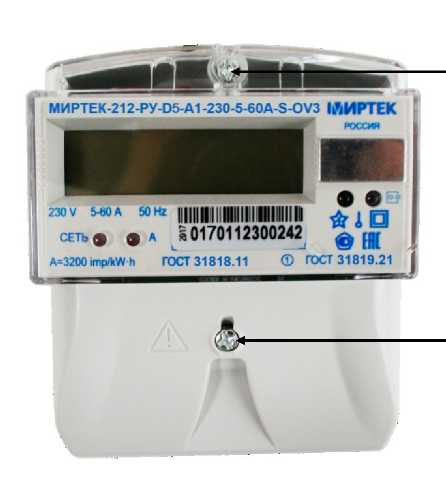

Рисунок 4 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W6

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

✓

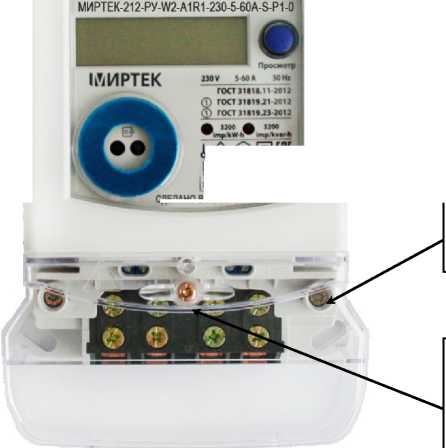

Рисунок 5 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W6b

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для защиты от

несанкционированного доступа

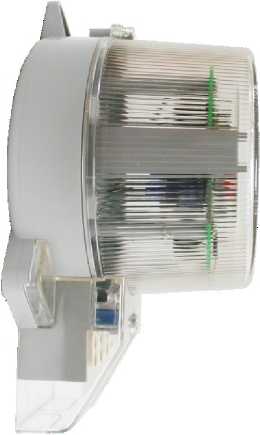

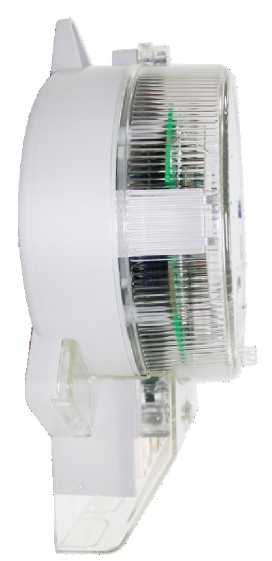

Рисунок 6 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W9

Место установки пломбы с оттиском

знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

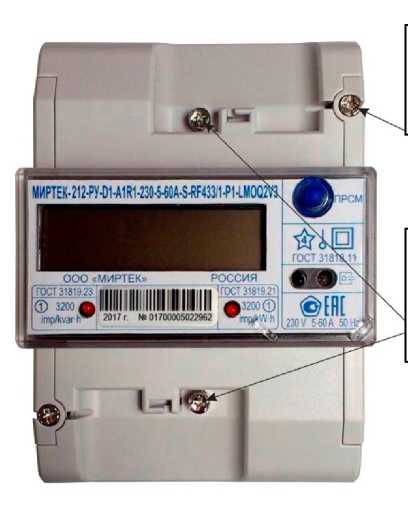

Рисунок 7 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D1

MHPTEK-212-Py-M-A1R1-23G-5^A-S-RFmi-PI-lMQQX

ООО «МИРТЕК»

FS>inniiiiiiiiiiif

mp4va<“ 2017 г. «0170000502»; ,

ГОСТ 318411

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака

поверки

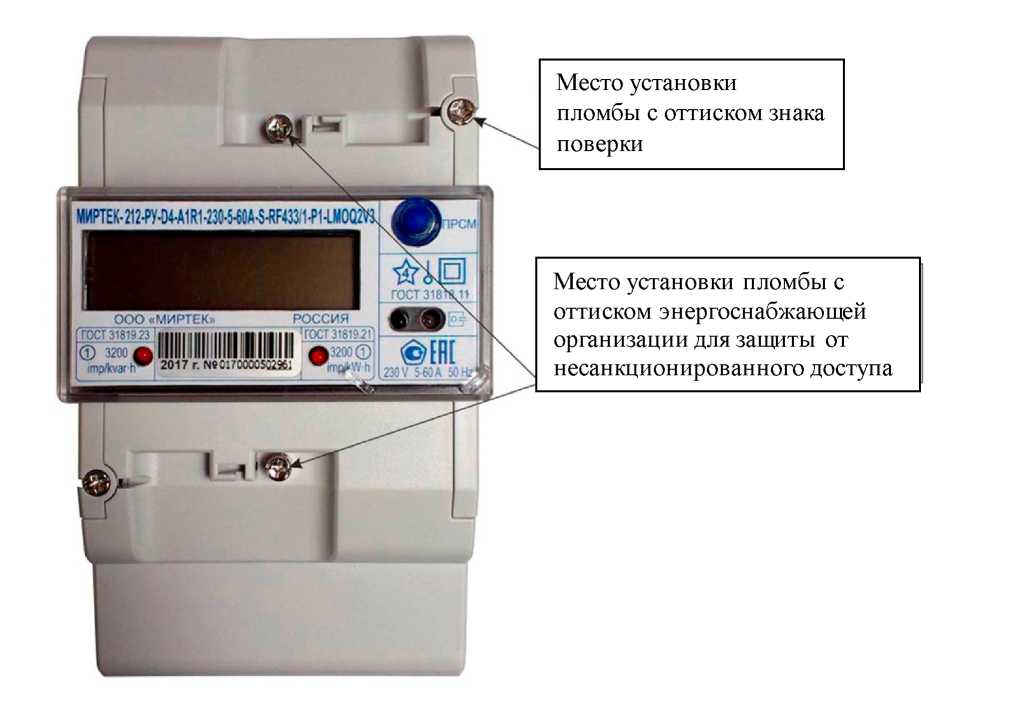

Рисунок 8 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D4

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Рисунок 9- Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D5

US24B 1^30мА

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

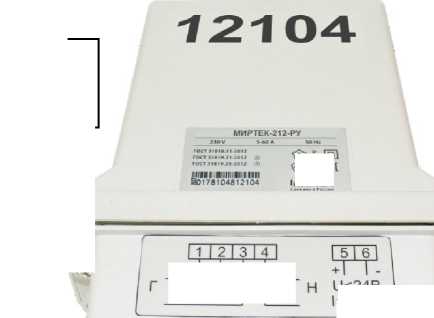

Рисунок 10 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP1

/ЛИРТЕК

Место установки пломбы с оттиском знака поверки

Рисунок 11 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP2

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Место установки пломбы с оттиском зн ака поверки

Место     установки

пломбы с оттиском энергоснабжающей организации      для

защиты           от

несанкционированног

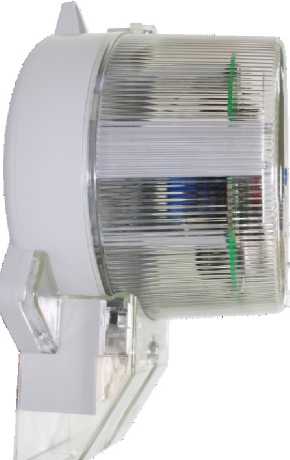

Рисунок 12 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP3

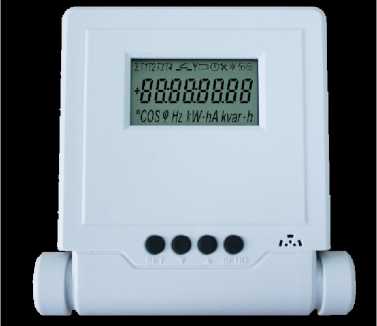

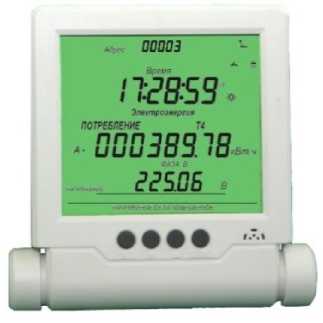

Рисунок 13 - Общий вид дистанционного индикаторного устройства

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Классы точности по ГОСТ 31819.21-20 1 2, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указ ан ы в таблице 4.

Таблица 4 - Пределы относительной погрешности измерений параметров электрической сети

Таблица 5 - Метрологические характеристики

аблица 6 - Основные технические характеристики

Продолжение таблицы 6

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

осуществляется по документу РТ-МП-4184-551-2017 «Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ». Методика поверки», утвержденному ФБУ «Ростест-Москва» 21.02.2017 г.

Основные средства поверки:

• - Установки для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-03);

• - установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);

• - секундомеры механические СОПпр и СОСпр (регистрационный номер в Федеральном информационном фонде 11519-01).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус счетчика в виде пломбы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

МИРТ.411152.068ТУ Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ». Технические условия

Общество с ограниченной ответственностью «МИРТЕК», ООО «МИРТЕК»

ИНН 2537127005

Адрес: 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д.

Телефон: +7 (423) 246-44-04

Web-сайт: www.mirtekgroup.ru

Е-mail: info@mirtekgroup.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации .
