Лист № 1 Регистрационный № 65121-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчик гамма-излучения автоматический Wizard² (далее по тексту счетчик Wizard) предназначен для автоматического измерения активности гамма- излучающих радионуклидов в счетных образцах, приготовленных из исследуемых проб окружающей среды, технологических сред, радионуклидных растворов.

Принцип действия счетчика гамма-излучения автоматического Wizard² основан на поглощении энергии гамма- и рентгеновских квантов в сцинтилляторе, высвечивании поглощенной энергии в виде световой вспышки и преобразовании энергии этой вспышки в электрический импульс на выходе ФЭУ. Электрические импульсы, амплитуда которых пропорциональна энергии квантов, испускаемых измеряемым радионуклидом, регистрируются и анализируются с помощью многоканального амплитудного анализатора на 2048 каналов.

Существует две основные модели счетчиков Wizard 2470 Wizard^ 2480 Wizard², отличающиеся количеством и размерами детекторов и толщиной свинцовой защиты.

Детектором в счетчике Wizard служит сцинтиллятор на основе кристалла NaI(Tl) колодезного типа с отверстием для размещения пробирок с образцами. Для модели 2480 диаметр кристалла составляет 75мм, высота - 80 мм, для модели 2470 диаметр кристалла составляет 32мм, высота - 50 мм. Счетчик модели 2470 может быть представлен в конфигурации с несколькими детекторами, количество детекторов варьируется в зависимости от задачи и требований заказчика. Счетчик модели 2480 отличается высокой эффективностью, в том числе и для гамма-квантов с высокой энергией, за счет больших размеров кристалла. Данная модель оснащена дополнительной свинцовой защитой, обеспечивающей существенное снижение фона, уникальное устройство для смены образцов способствует эффективному ослаблению перекрестных помех от образцов на конвейере. В силу этих особенностей модель 2480 помимо рутинных измерений может быть также использована для исследовательских работ.

Счетчик Wizard имеет автоматическую систему смены образцов, устанавливаемых в специальные штативы, обеспечивающую одновременную загрузку 1000 образцов с максимальным диаметром 13 мм и высотой 57 мм для моделей 2470 и 2480. Счетчик модели 2480 помимо этого имеет штативы для образцов с максимальным диаметром 28 мм, имеется также возможность одновременной установки в счетчик штативов для образцов разного диаметра.

Счетчик Wizard имеет собственный встроенный компьютер с операционной системой Windows, USB разъемы для флэш-накопителя, внешнего жесткого диска и принтера. Управление счетчиком и вывод информации осуществляется с помощью встроенного сенсорного ЖК-экрана для расширенного использования имеется дополнительная буквенно-цифровая клавиатура на выдвижной полке. Есть также соединение Ethernet для подключения к ЛВС.

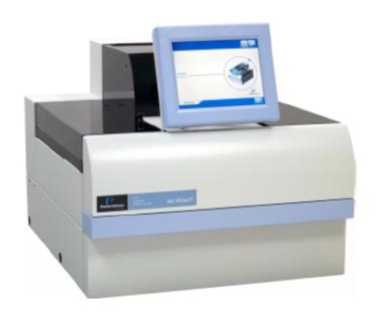

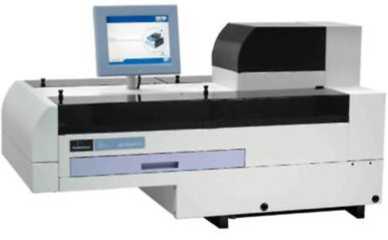

Рисунок 1 - Фотография внешнего вида счетчика Wizard (модель 2480 и модель 2470)

Работа счетчика осуществляется в автономном режиме с помощью встроенного ПО WIZARD², установленного на встроенный компьютер.

Встроенное программное обеспечение WIZARD² предназначено управления работой счетчика и получения данных. ПО WIZARD² работает под управлением операционной системы Windows.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения счетчиков Wizard от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Таблица 2 - Основные технические характеристики счетчика Wizard

Знак утверждения типа наносится методом компьютерной графики на титульный лист руководства по эксплуатации и на пленочную этикетку, клеящуюся на лицевой поверхности счетчика.

Комплектность средства измерений

Таблица 3 - Комплект поставки счетчика Wizard

приведены в документе «Счетчики гамма-излучения автоматические Wizard². Руководство по эксплуатации».

Приказ Министерства здравоохранения и социального развития РФ № 81н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности»

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

Техническая документация изготовителя

Фирма Revvity Singapore Pte Ltd, Сингапур

Адрес: 28 Ayer Rajah Crescent, #04-01/08, Singapore, 139959

Тел. +781 663 6900

Фирма Revvity Singapore Pte Ltd, Сингапур

Адрес: 28 Ayer Rajah Crescent, #04-01/08, Singapore, 139959

Тел. +781 663 6900

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Тел. (812) 251-76-01, Факс(812) 713-01-14, e-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

29 сентября 2025 г.                                                                             2098

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению, к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     оошоОр;   2025 г. № _⁰⁹⁸

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
