МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 марта 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 67266 «Устройства измерения напряжения в высоковольтной сети I-TOR» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АИ-ТОР» от 11 февраля 2019 г. № 0307 и № 0308 приказываю:

• 1. Внести изменения в описание типа на устройства измерения напряжения в высоковольтной сети I-TOR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68618-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 04-264-2017

«Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки с изменением №  1», утвержденному ФГУП «ВНИИМС»

30 ноября 2018 г.

• 3. Переоформить свидетельство об утверждении типа № 67266 «Устройства измерения напряжения в высоковольтной сети I-TOR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68618-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» марта2019 г. № 391

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерения напряжения в высоковольтной сети I-TOR

Устройства измерения напряжения в высоковольтной сети I-TOR (далее по тексту -устройства) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Принцип действия устройств основан на методе резистивно-емкостного деления с последующей передачей сигнала низкого напряжения на блок обработки информации, где напряжение усиливается до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Устройства выпускаются в следующих модификациях:   I-TOR-6-U-1-y2,

I-TOR-6-U-2-Y2, I-TOR-10-U-1-Y2, I-TOR-10-U-2-Y2, I-TOR-15-U-1-Y2, I-TOR-15-U-2-Y2, I-TOR-20-U-1-Y2, I-TOR-20-U-2-Y2, I-TOR-24-U-1-Y2 и I-TOR-24-U-2-Y2, которые отличаются номинальным первичным напряжением и типом установки: опорная - 1 или навинчиваемая - 2.

Общий вид средства измерений и места пломбировки от несанкционированного доступа представлены на рисунках 1-5.

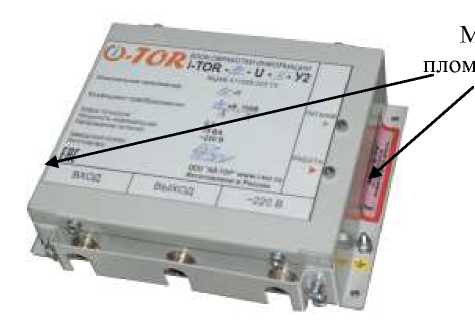

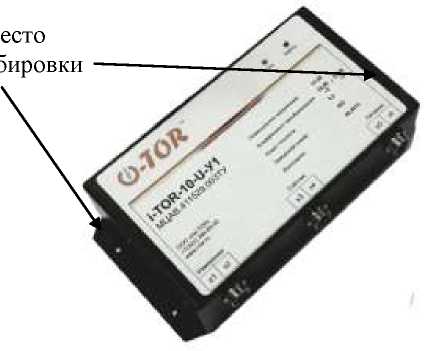

Рисунок 1 - Блок обработки информации

Место пломбировки

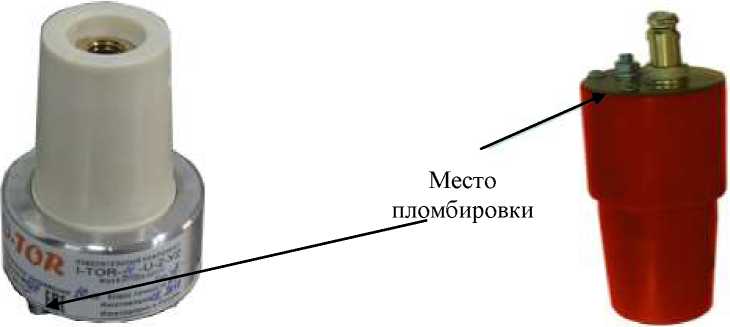

Рисунок 2 - Компонент измерительный модификаций I-TOR-6-U-1-y2 и I-TOR-10-U-1-y2

Место пломбировки

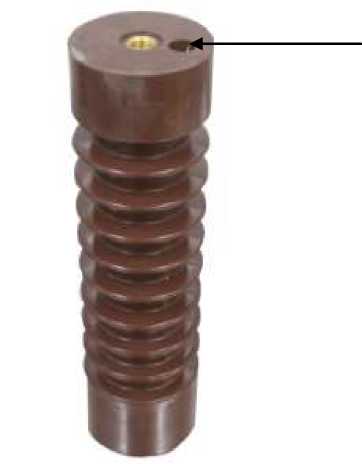

Рисунок 4 - Компонент измерительный модификации 1-ТОЯ-15-И-1-У2

Место пломбировки

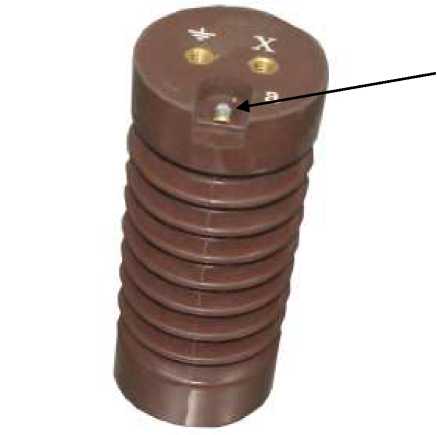

Рисунок 5 - Компонент измерительный модификаций I-TOR-20-U-1-y2 и I-TOR-24-U-1-y2

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 04-264-2017 «Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 30 ноября 2018 г.

Основные средства поверки:

Эталон 2-го разряда по ГОСТ Р 8.746-2011 (Трансформаторы напряжения измерительные лабораторные серии НЛЛ, регистрационный номер в Федеральном информационном фонде 5811-06);

Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт устройства.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

МЦАВ.411529.003 ТУ изм. 1 «Устройство измерения напряжения в высоковольтной сети I-TOR. Технические условия»

Общество с ограниченной ответственностью «АЙ-ТОР» (ООО «АЙ-ТОР»)

ИНН 6685090719

Адрес: 620089, г. Екатеринбург, ул. Машинная, 42а, оф. 1002

Телефон: +7 (343) 351-76-08

E-mail: info@i-tor.ru

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Web-сайт: www.uniim.ru

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
